  • 接下来就让我们看看TF5的实物情况吧.

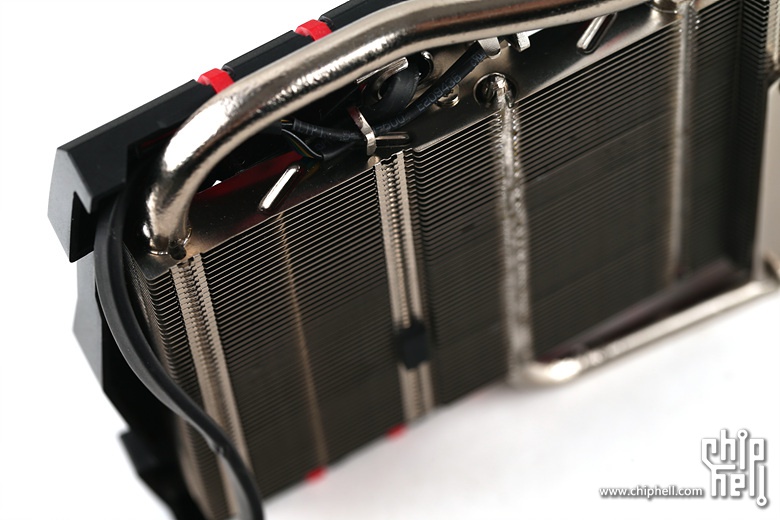

    整个散热器都经过了镀镍处理,包括纯铜底座,共4根热管,2根8mm,2根6mm.

  • Gaming系列的产品算是MSI这几年在板卡领域最成功的案子了,所以今年开始公司内部将各个不同部门的产品线统一起来,也都推出了对应Gaming系列的新品,而显卡部门的Gaming系列类似于以往的"Twin Frozr"系列,下面是产品的外包装,刚收到的时候我还以为这是某块主板...


    附件中的鼠标垫并非长期赠送,目前的消息是第一批购买者必定会得到.


    显卡本体,Gaming系列的红黑配色今年已贯穿了MSI几乎每一条产品线.


    视频输出接口为DP+HDMI+双DVI.


    PCB背部一览.


    为了能够继续挖掘双风扇散热器的潜力,Twin Frozr V散热器使用了10cm直径的风扇,这样的结果就是散热器高度会略高于PCB一些Mini-ITX机箱的用户在选购前就要先考虑下兼容性问题了.


    Twin Frozr V散热器至今已经发展到了第五代,可以说MSI显卡的巨大成功Twin Frozr提供了不可磨灭的功劳,因为更多为形象服务的Lightning系列之外最主流的HAWK或者Twin Frozr系列用的都是Twin Frozr散热器.


    直径达到了10cm的风扇.


    注意风扇叶片的结构,仔细看会发现扇叶造型并非全部统一,而是单双扇叶采用了不同的物理造型,这个后面会给大家详细介绍.


    外观介绍完之后让我们看看显卡的PCB部分.


    拆除散热器之后在PCB的供电MOS以及正面显存上均覆盖有散热片.


    供电MOS管的发热向来不低,主动散热还是很有必要的.


    虽然没有金属背板,但这张正面覆盖PCB近1/3区域的金属板同样也提供了PCB防弯曲的效果,当然,它存在的主要目的还是帮助后面的MOS管以及显存散热.


    散热器全部拆除后的PCB一览.


    视频输出接口一览.


    该卡供电为6+2相,核心供电位于GPU的左侧.


    GM204-200核心特写.


    显存颗粒来自Samsung.


    位于GPU右侧的显存2相供电.


    位于PCB背部的PWM芯片.


    外接供电为6+8pin,接口旋转180度有利于用户插拔的方便性.


    PCB背部也有四颗显存.

    首先是待机下的GPU温度,我们可以看到此时GPU温度为34℃,风扇转速为0RPM,即停转状态.


    GPU满载后核心温度为69℃,风扇转速为1561RPM.


            为了更好地体现显卡的噪音情况,今后我们的显卡测试都将提供这样的噪音数据采集,为了能让数据更有效地体现出显卡散热器噪音而非征集噪音,CPU及机箱风扇都通过降速降低至500RPM左右,随即将噪音仪紧挨着机箱尾部垂直拜访,注意,该数据仅作为参考用,提供的也是相对值而非绝对值.


    首先是待机下整机噪音为48dB.


    然后显卡满载后的整机噪音值为50.4dB,这样的提升按照人离开整机的距离,是根本无法察觉到的,测到这里必须给TF5点赞了.


    接下来是整机的功耗测试,待机为44.85W.


    GPU满载后为279W,看来GPU的功耗并没有传说中那么低,至少满载也足以接近NVIDIA官方声称的150W了.


    3DMark Fire Strike测试得分9351,相当于GTX 750 Ti的双倍以上的性能表现.


    3DMark Fire Strike Extreme测试得分为4864.


    测试最后介绍下MSI新的Gaming App软件,该显卡软件可以让用户动态调整核心频率从而实现更高的性能或更低的发热.


    使用方法简介.


    性能和噪音比会通过量化的形式表现.


    该软件还提供了护眼,游戏及电影模式.


  • 包装主图案是标准的红黑MSI GAMING龙,配上完整的产品名称以及NVIDIA指定的BANNER,左下方标注了一些主要特性比如TF5散热器、4GB显存、超频版等。


    出厂时风扇上贴了一张关于Zero Frozr(风扇低负载停转)的指示贴纸,不过只有英文说明。装机前记得撕掉。


    显卡正面造型和之前GTX 970 GAMING相似,散热器外壳的配色和造型也和如今的GAMING系列主板保持一致性。


    显卡背面,并没有像原厂公版一样自带背板。


    输出接口为三个DP、一个HDMI、一个DVI,HDMI接口应该做了镀金处理。挡板出风口仍旧是传统的开孔形状而非原厂公版密集的三角开孔。整卡仍然是双槽厚度,为了照顾大风扇(以及多相数的供电元件)PCB也做了较多的越肩处理,还能看到加固板固定在挡板上的一角。

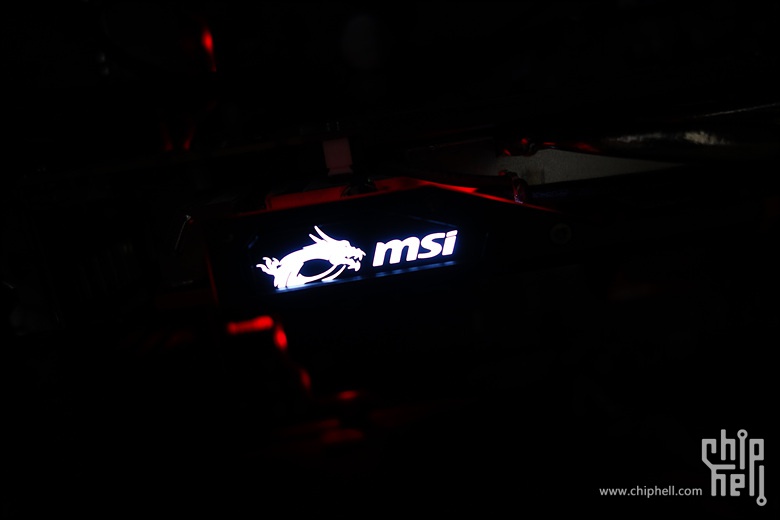

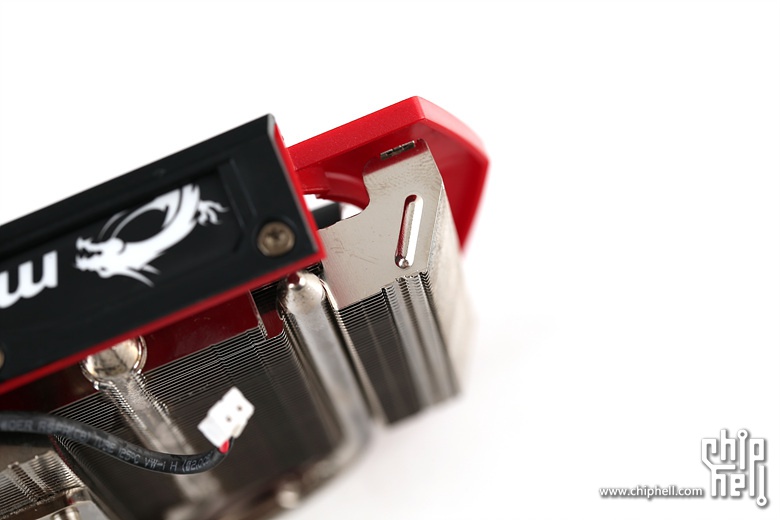

    顶部可以看到MSI GAMING的LOGO灯,镀镍的热管以及加固板的一部分。


    整卡长度约28cm,散热器外壳的尺寸很难得地未超范围。


    和GTX 970 GAMING 4G上的TF5散热器相同的扇叶带独有弯曲的10cm风扇。


    分解。


    散热器和GTX 970 GAMING 4G同款。双6mm+双8mm热管,全镀镍铜底焊热管穿铝片的散热器本体,配合两颗10cm风扇,显卡BIOS中设定了低温下风扇停转机制,但是双风扇改成了支持独立控速。


    显卡PCB正面带有一块大面积的加固板,整个供电部分也覆盖了一块面积不小的散热片。


    PCB正体,板型无论是和自家的GTX 970 GAMING 4GB还是和NVIDIA原厂公版都有不小区别。


    背面。


    GTX 980的GPU,型号为正宗的GM204-400。


    显存为SAMSUNG K4G41325FC-HC28,8颗 4Gbit/32bit GDDR5 SDRAM颗粒组成4GB 256bit。


    8相核心供电和2相显存供电。


    和GTX 970 GAMING 4G相同的料件。


    核心供电的PWM芯片NCP81174,支持4相。显卡的8相再通过倍相器得到。


    显存供电PWM芯片。


    带有DARGON ARMR字样的的挡板,镀金的HDMI口,梯形的DVI屏蔽罩。


    电源接口为8pin+8pin PCI-E,便插拔的反置设计,把一个公版只要6+6的GPU扩展到了8+8也是满拼的。


    GTX 980 GAMING 4G支持双风扇独立调速,第二颗风扇的监控和调速依靠独立的芯片,因此在GPU-Z等通用的软件中无法读取和控制第二风扇,为此MSI专门提供可一个小软件。


    预设频率提高了将近1成也使得跑分破万更容易了。
    3DMark Fire Strike图形得分13875,总分11522。


    Fire Strike Extreme图形得分6341,总得分5927。


    空载下依旧节能机制带来降频降压,核心降低到135MHz,显存降低到162MHz(648MHz),风扇停转情况下温度能维持在38℃。


    待机时噪音41.8dB


    功耗47W不到。


    Furmark满载时,由于GPU Boost的限制核心频率降低到了1164MHz,温度卡在了69℃,主风扇提高到69%,反馈的转速显示1550RPM。这样的表现已经多年未在是单芯王者上看到了。


    噪音表现依旧可圈可点,50dB。


    整机功耗280W。超频版的代价就是功耗增加,不过这点程度哪怕装机党仍然不用过多担心电源瓦数的问题。
