产品解析
封面在展示金属大师品牌系列概念图的同时也加入了显卡本身造型图案的部分.包装以黑色为主,与同系列的白色版本直接区分.
配套黑色的支撑杆.
一条电源转接线.规格款式为三个传统PCIe 8-pin母口转单个16-pin(12V-2x6/12VHPWR通用)公头.

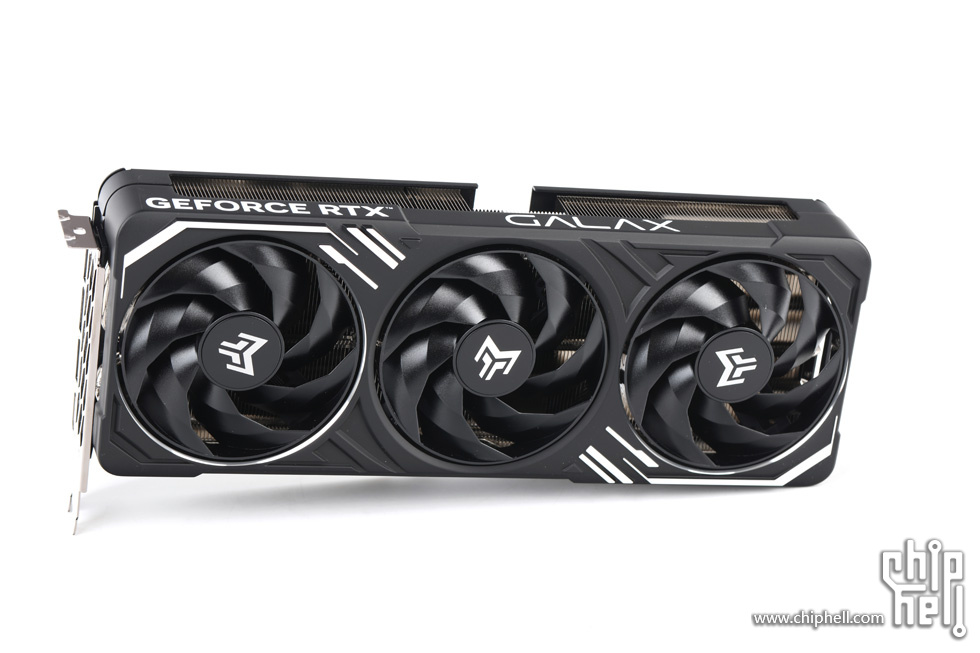

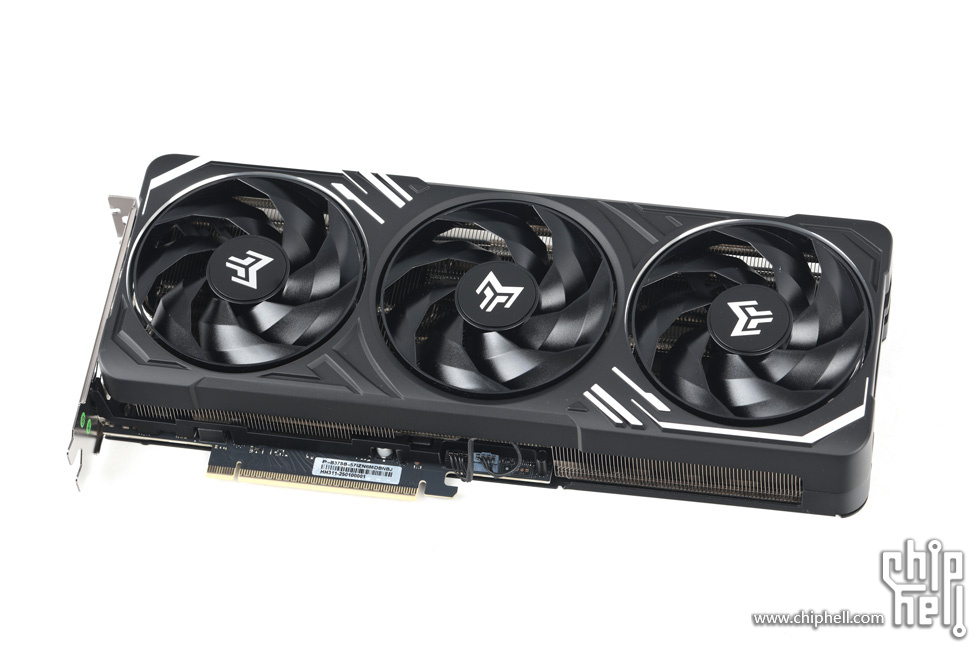

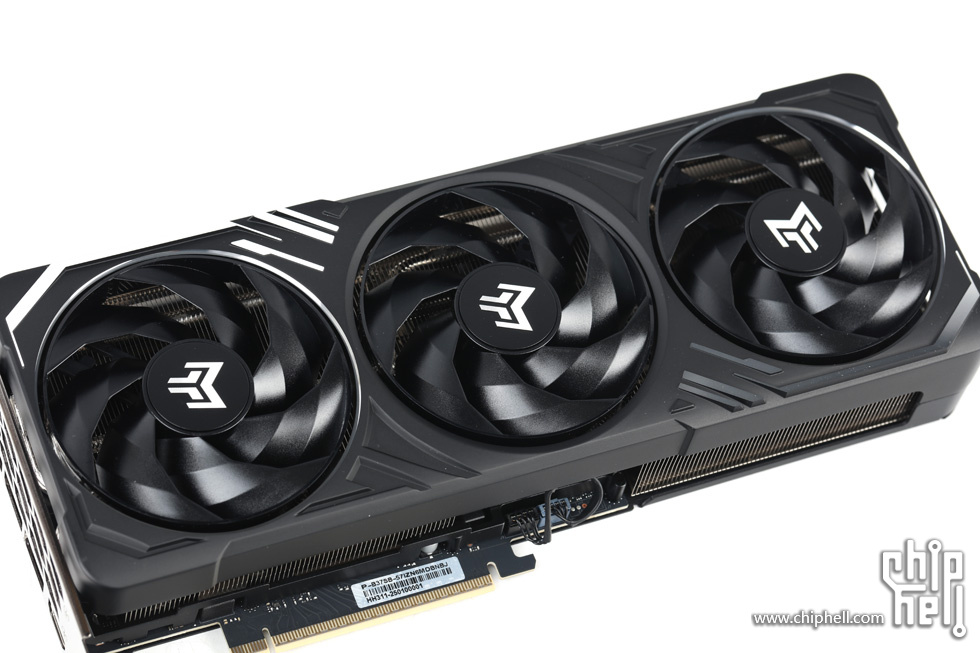

显卡正面.传统的三风扇开放式散热结构.搭配黑色金属外壳.
显卡背面.搭配了大面积的战甲面板风格的线框与Logo标识的涂装的背板.

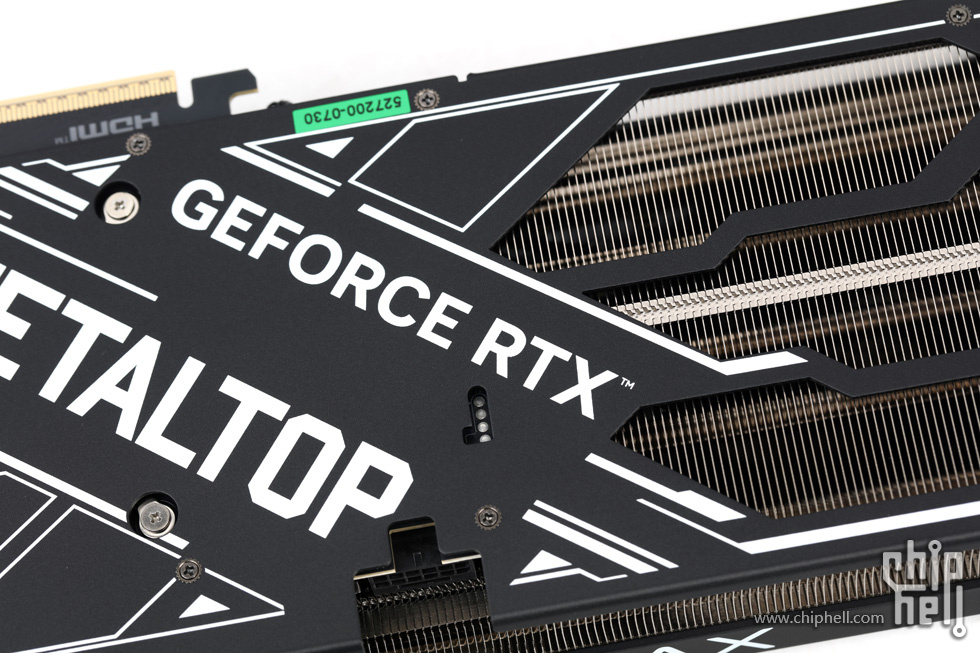

战甲风格的线条框涂装. 顺势包围各类标签贴纸. 正中位置突出了金属大师(MetalTop)的Logo.
GeForce RTX标识也以相同的排版融入其中.
短PCB的设计使尾部风扇可以获得吹透散热片的风道区域.大面积的开孔形状也与靠近挡板侧的图案对称.
显卡输出接口为标准的三个DP2.1b搭配一个HDMI 2.1b组合.

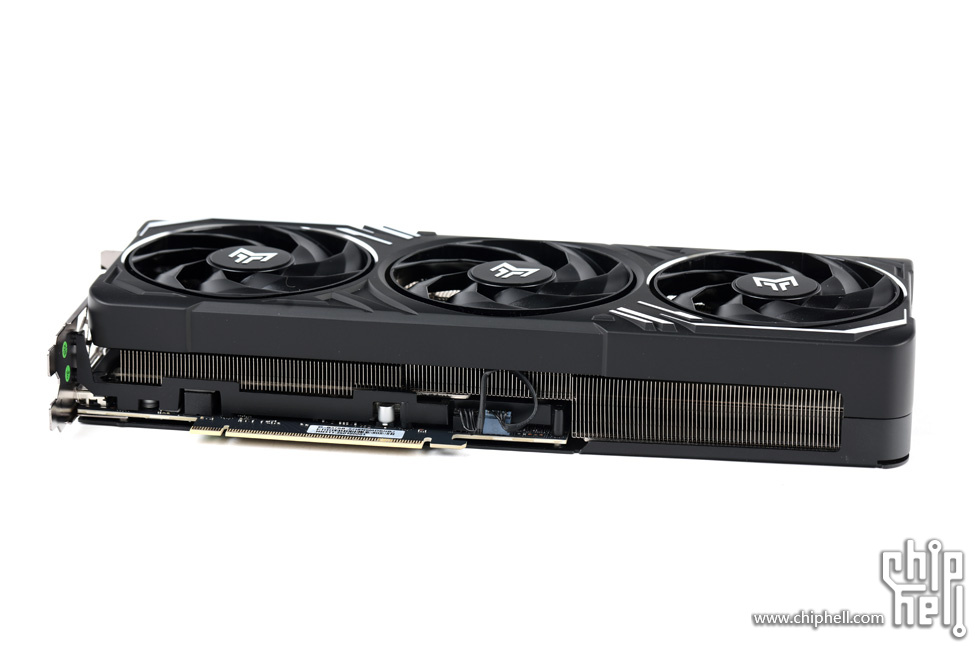

显卡顶部.为兼顾美观同时起加固作用选择圆角包框式的造型.
靠近挡板侧醒目的GeForce RTX标识.

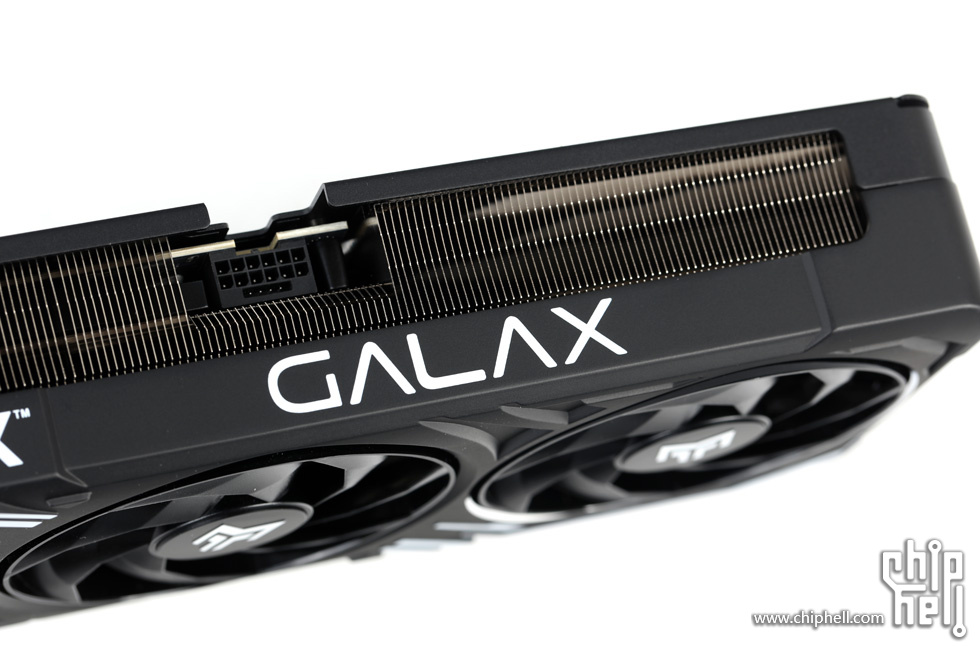

中后段位置外壳造型改变后的区域正中配上了GALAX的大号Logo.

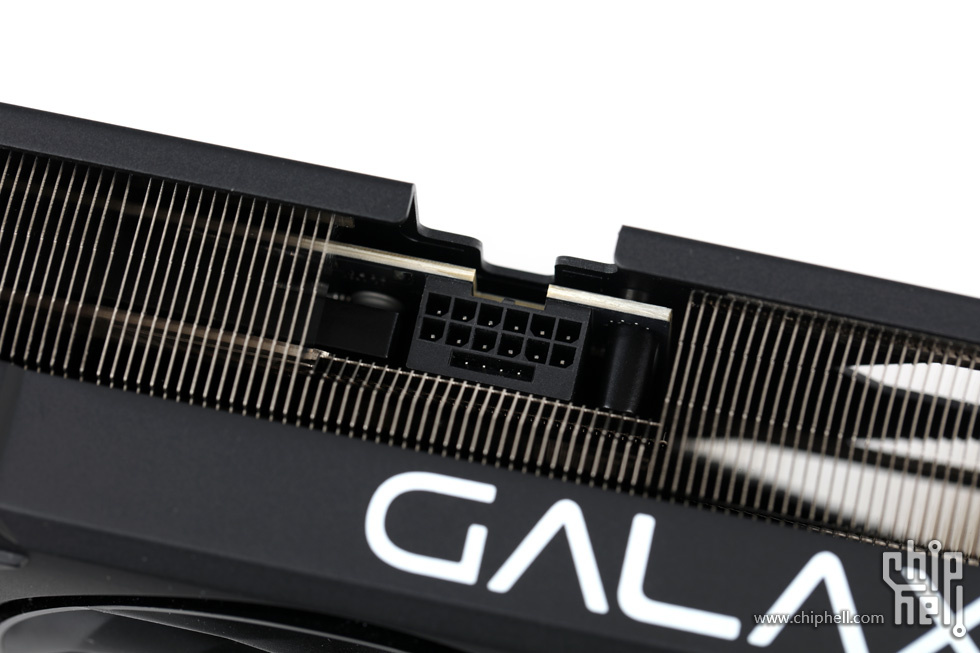

16pin(12V-2x6)电源接口,反置朝向(卡扣侧朝背部).更容易拆装接线并确认是否安装到位.
显卡底部.

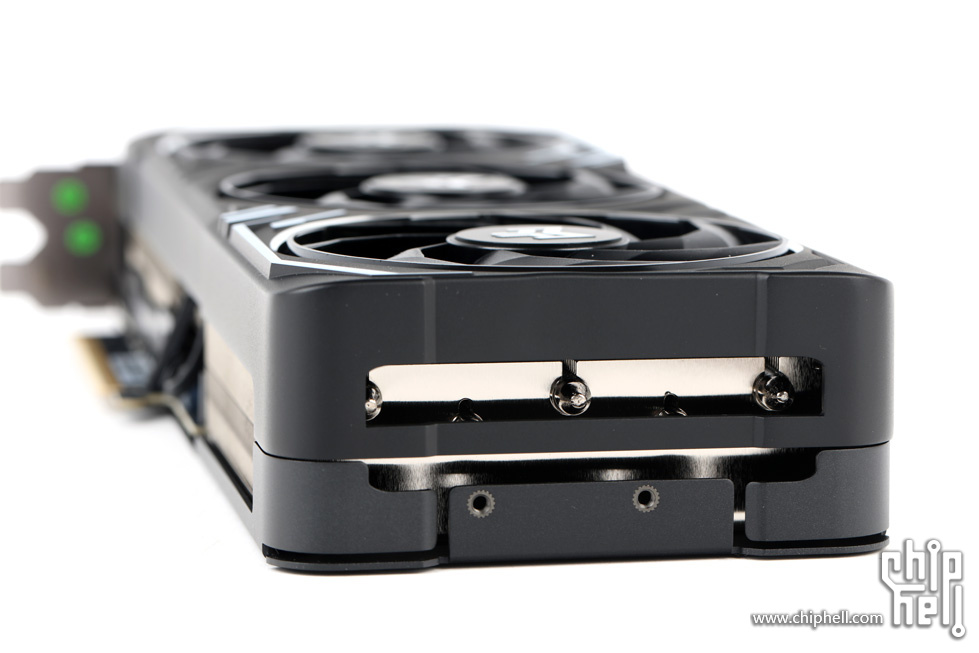

显卡尾部.背板弯折区域提供支撑用的螺丝固定孔.
正面面板.

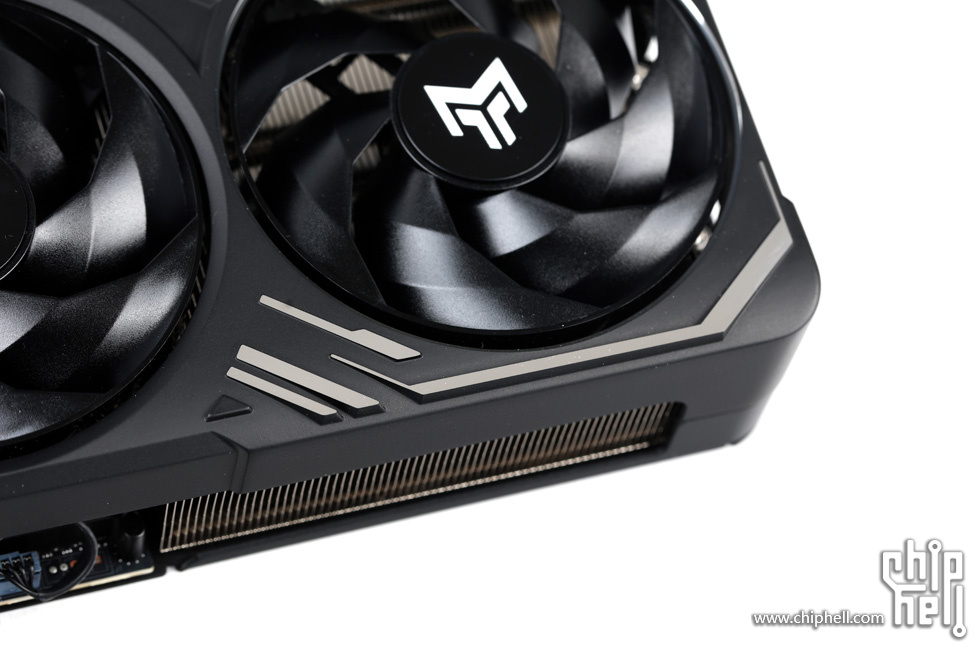

对角位置分别以抛光的凸起亮面和压铸下沉的凹痕组成的线条和图案进行填充装饰.

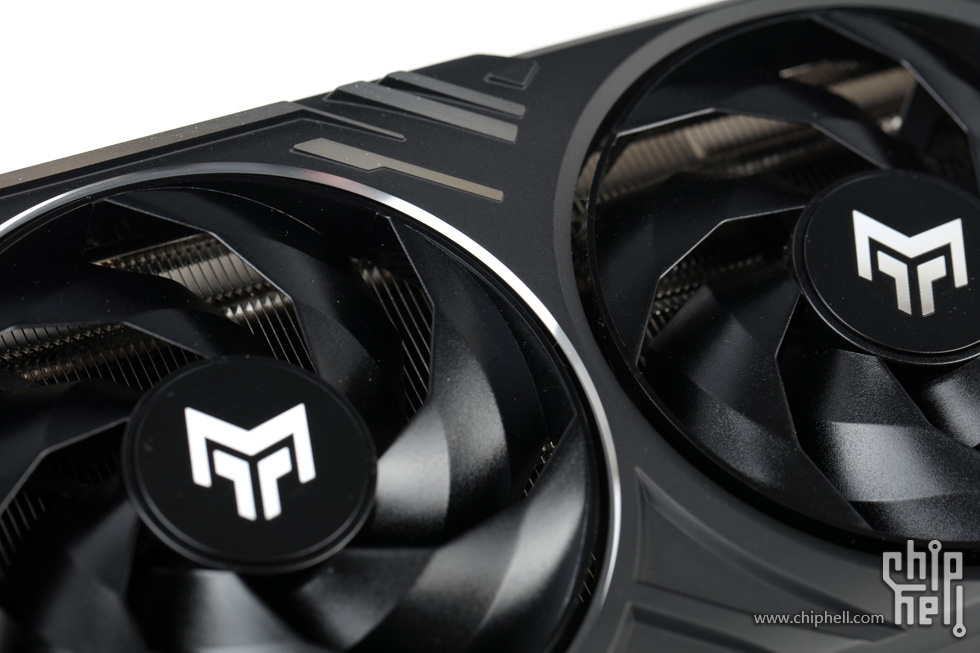

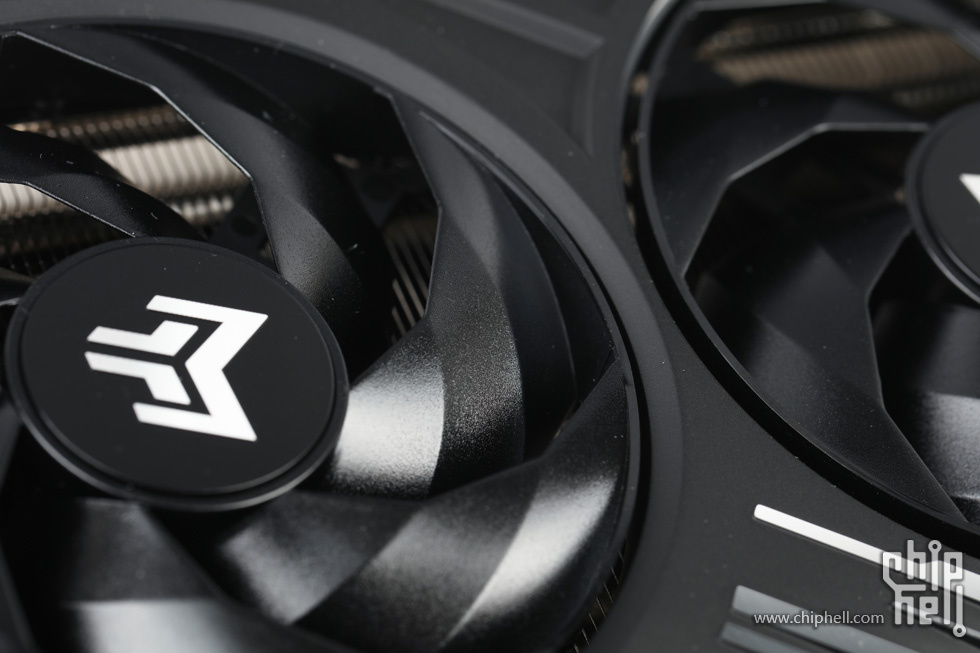

三把相同的七叶风扇.轴心贴有金属大师的Logo装饰.
扇叶连框型结构和三段式的叶片优化设计.
风扇直径尺寸规格为92mm.

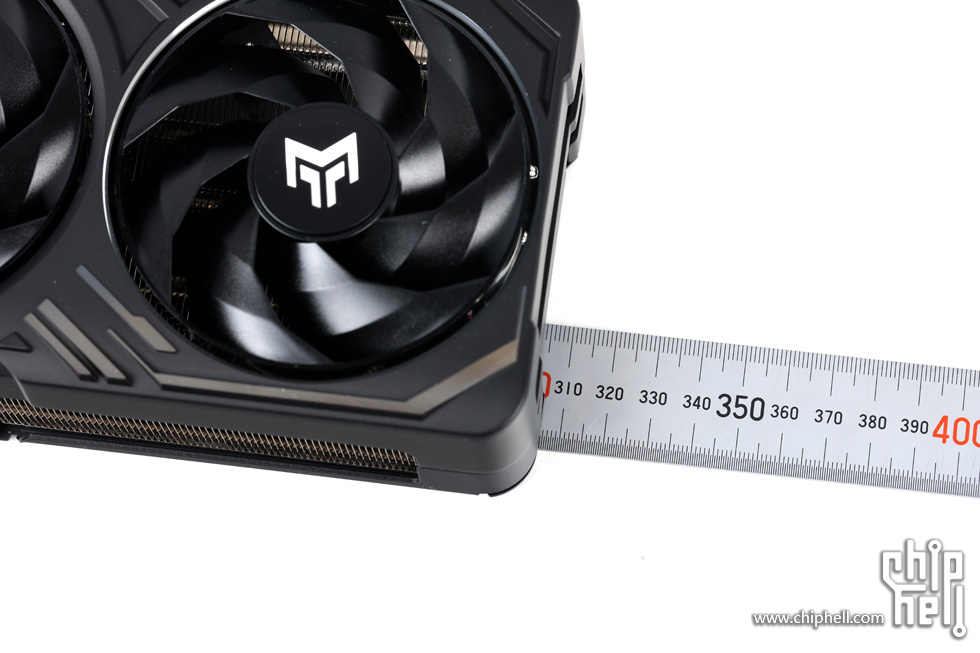

显卡长度(不含挡板)约305mm.

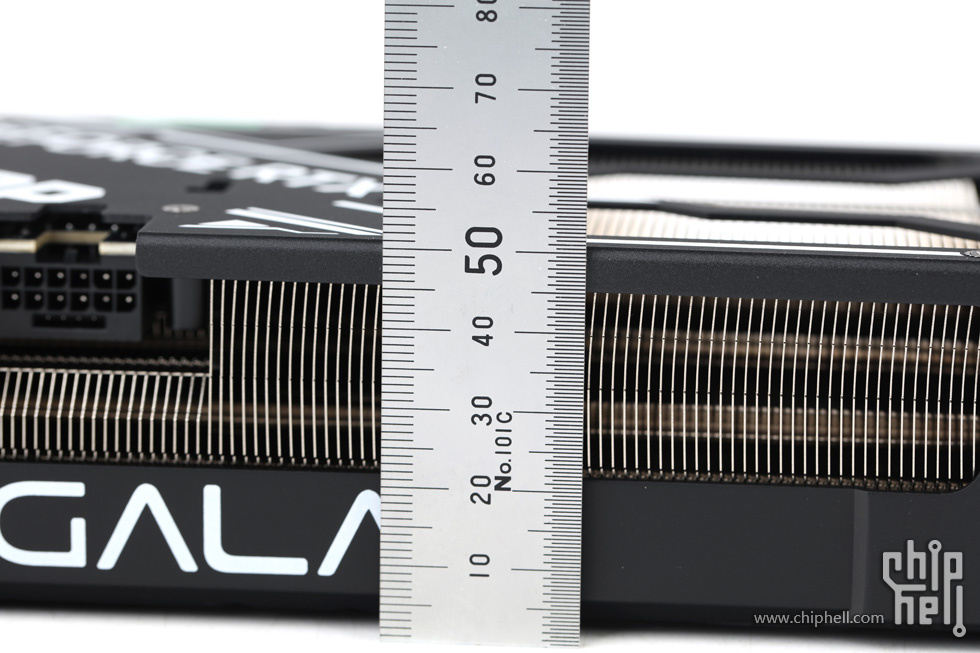

显卡高度(含挡板)约140mm.
厚度约52mm.

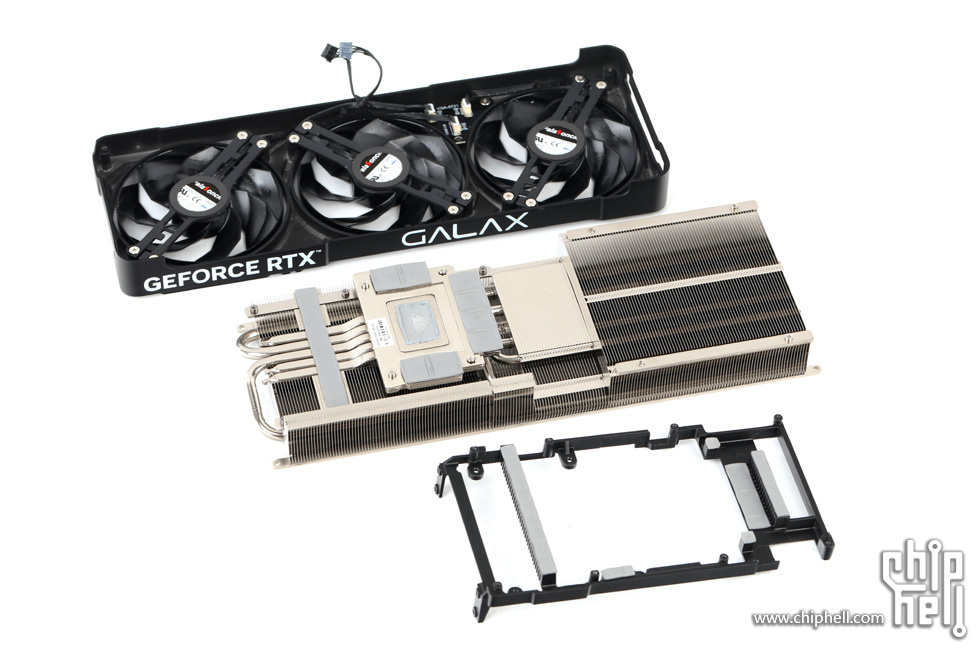

分解.
正面散热模块底部. 虽然和同系列更高级别的款式都起名为“寒光星βB散热器”,但规模不同.

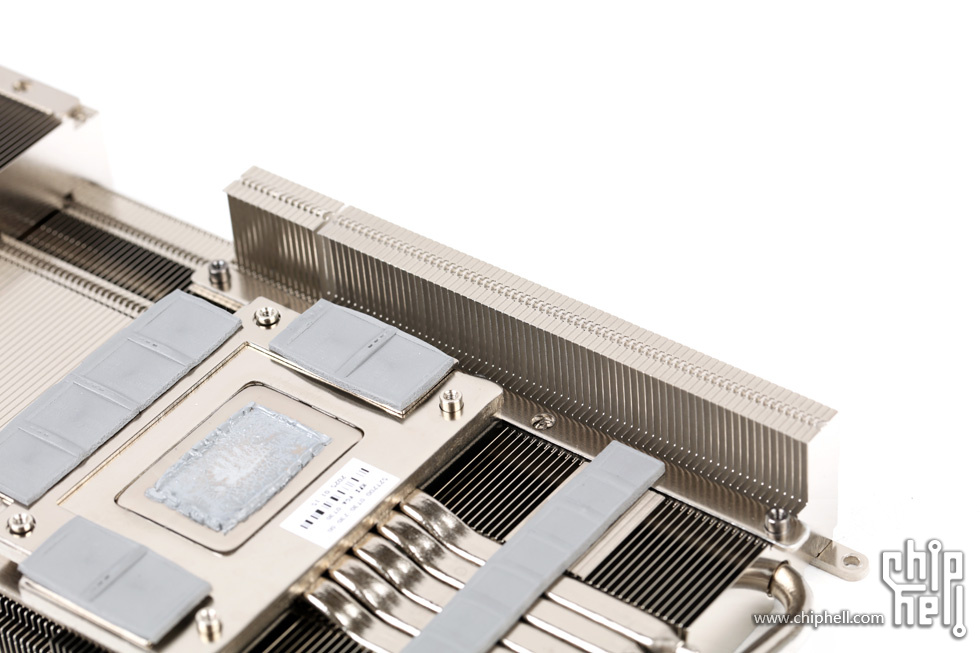

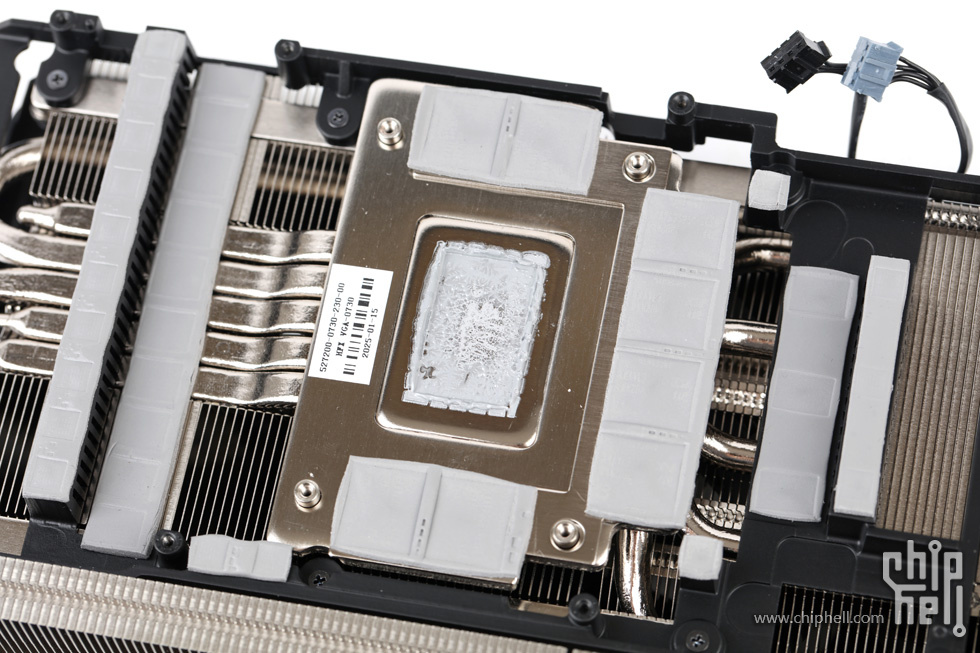

镀镍铜底直触GPU核心.固定底座板垫高后覆盖显存颗粒.

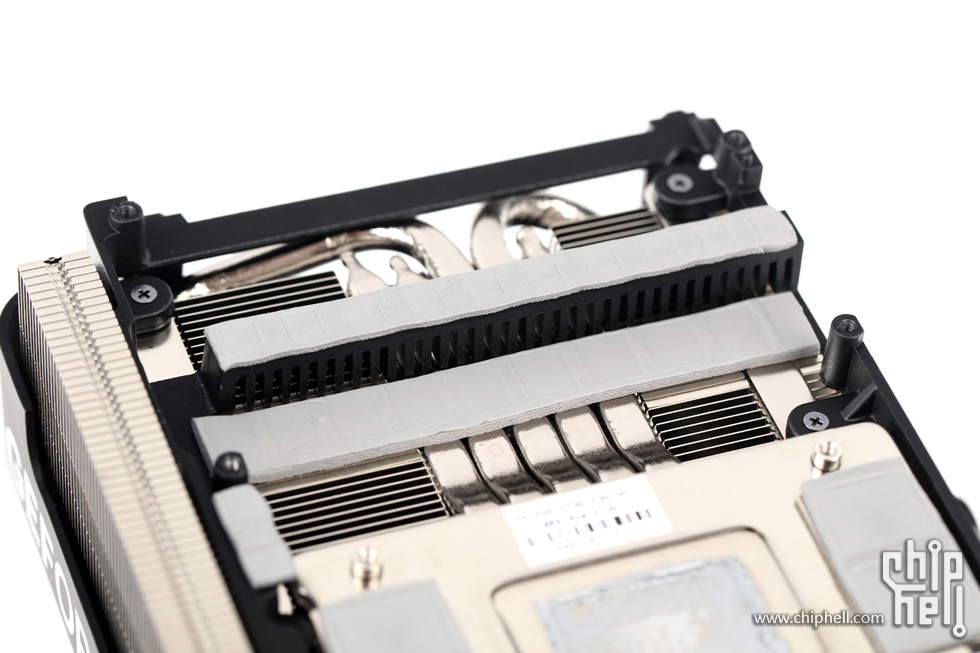

供电MOSFET由中框覆盖.同时电感位置也覆盖了导热垫.
中框尺寸对齐了板卡尺寸.通过螺丝固定到主散热片模块上.
继续分解散热器.

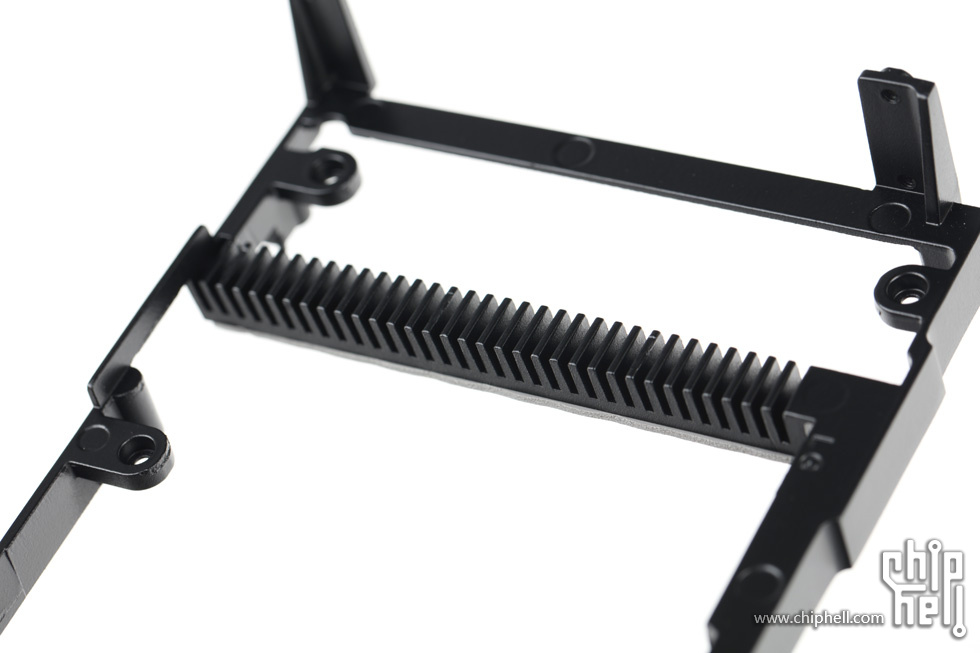

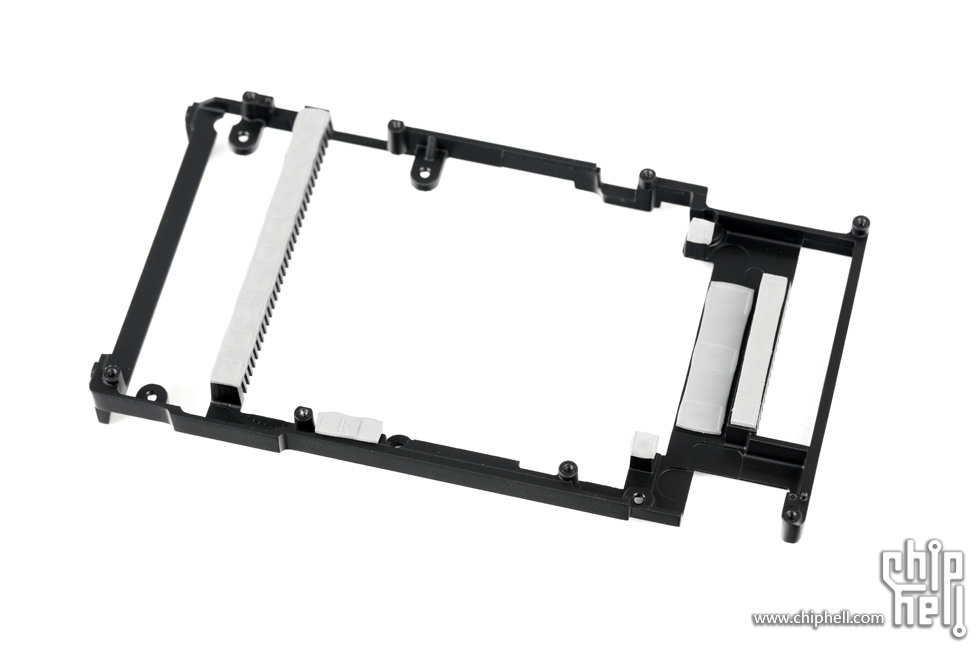

中框部分.

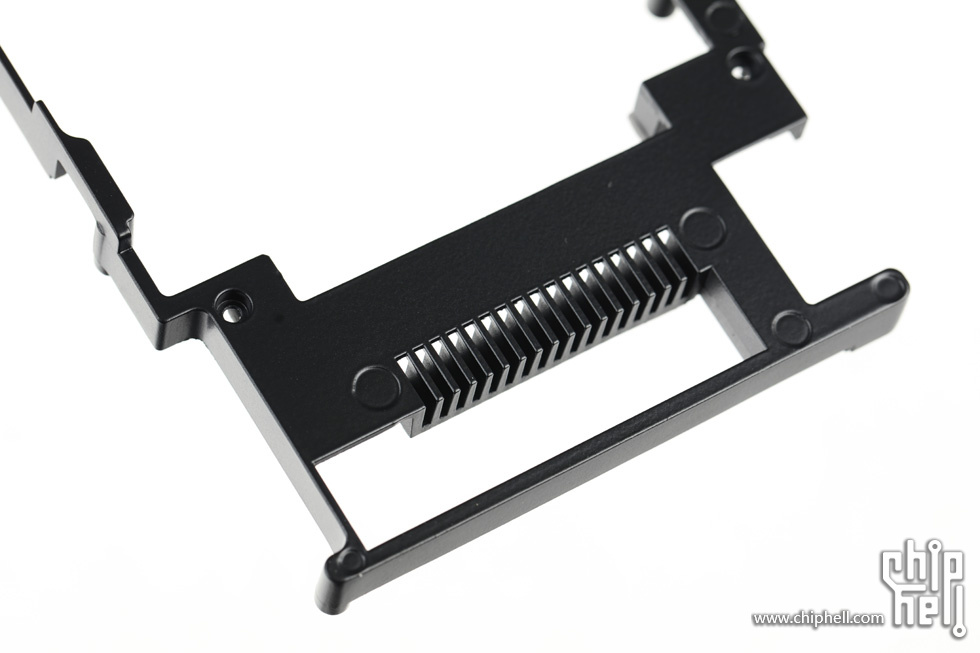

供电MOSFET位置上方开齿形成额外散热片.

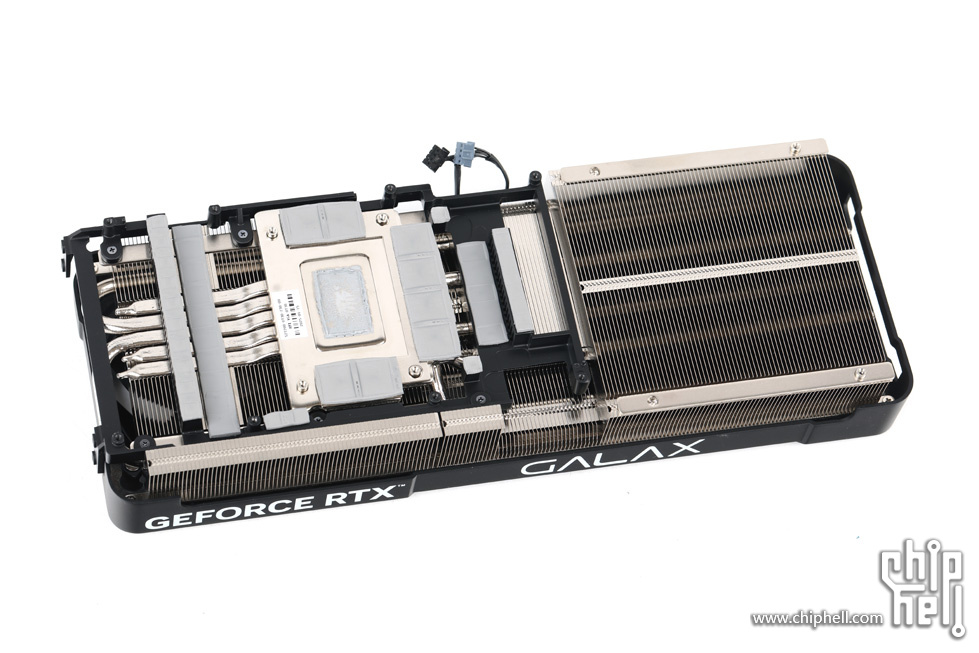

主散热片模块正面.
热管变向的中段区域也填充了散热片.
主散热片模块底面.
核心与显存覆盖区域.
越肩区域额外加高的散热片.

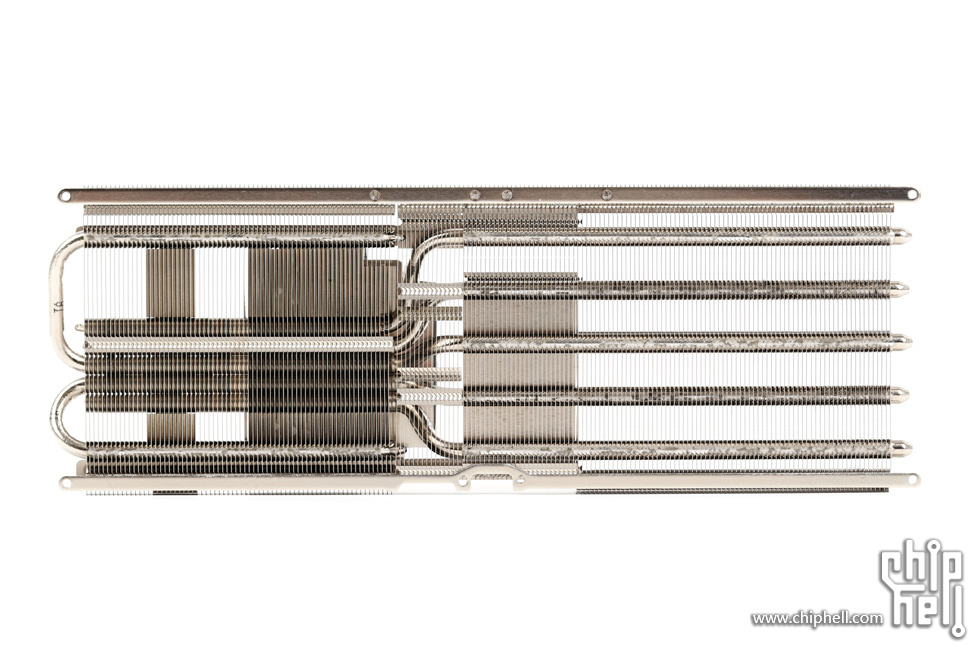

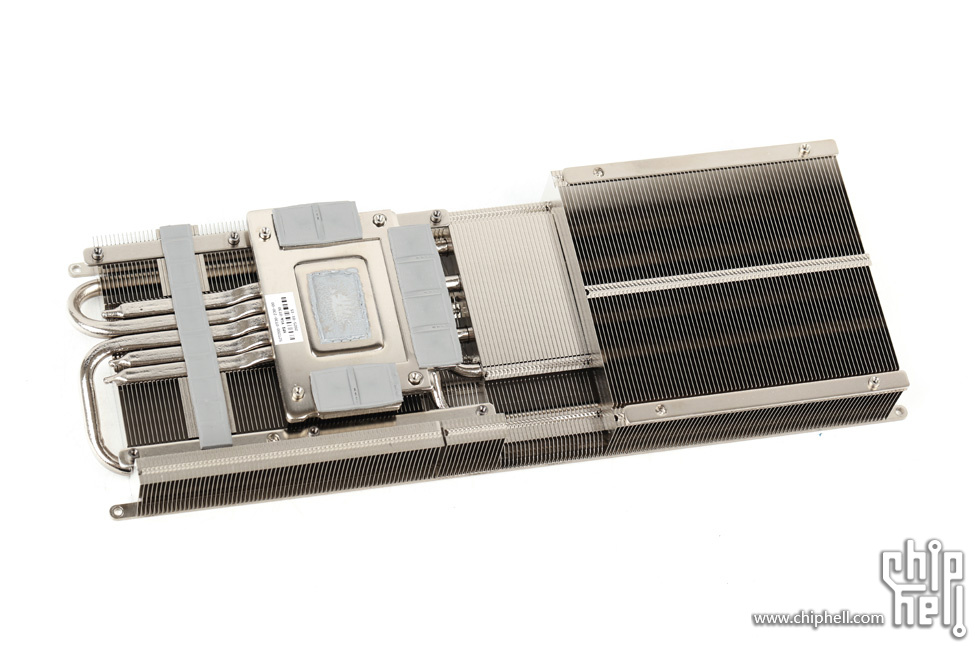

配备五条6mm热管.热管在核心底座区域与挡板侧中间仅作下沉弯折停留于散热片边缘.但中间的两条热管回穿入散热片阵列.
热管在中间区域变向后以更均匀的分布穿入后半段散热片阵列内.
后半区域散热片阵列.
热管以波浪状排列,整体更靠近风扇一侧.
两侧排风区域的处理.

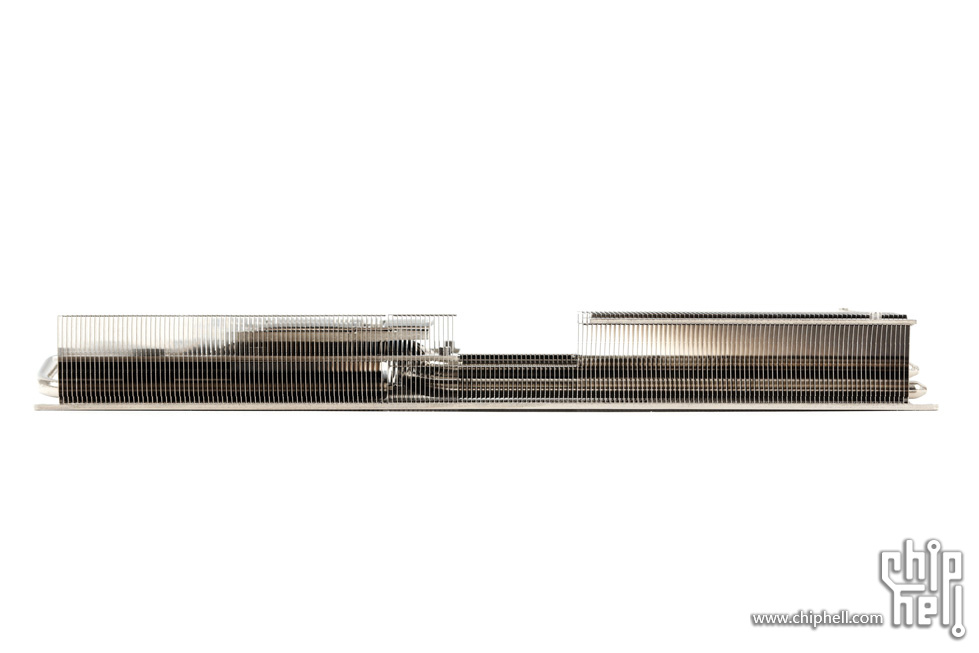

俯视与侧视角度可以更清晰观察热管走向和整体结构.
风扇面板内侧.
隐约可见的风扇型号铭牌.

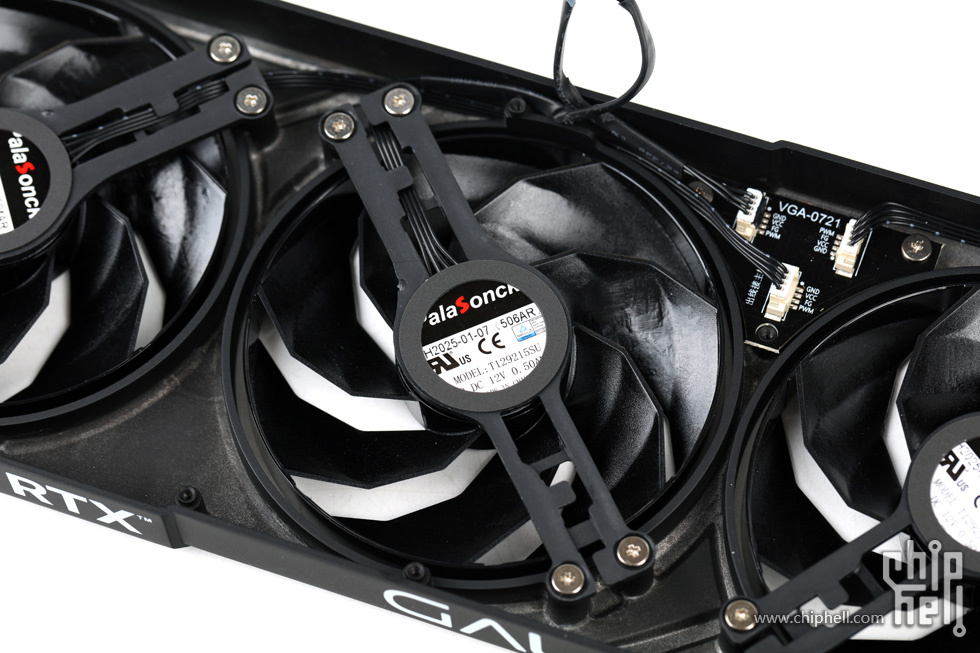

三把风扇连接到内嵌集线板后再连接到显卡上.
背板内侧.边缘弯折形成包边加固结构.
板卡正面.紧凑型板型设计.板型设计与刃系列相同.但去掉了RGB相关部分.
板卡背面.
对应于GeForce RTX 5070 Ti的GB203-300 GPU.
显存由8片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成16GB 256bit 28Gbps的配置.

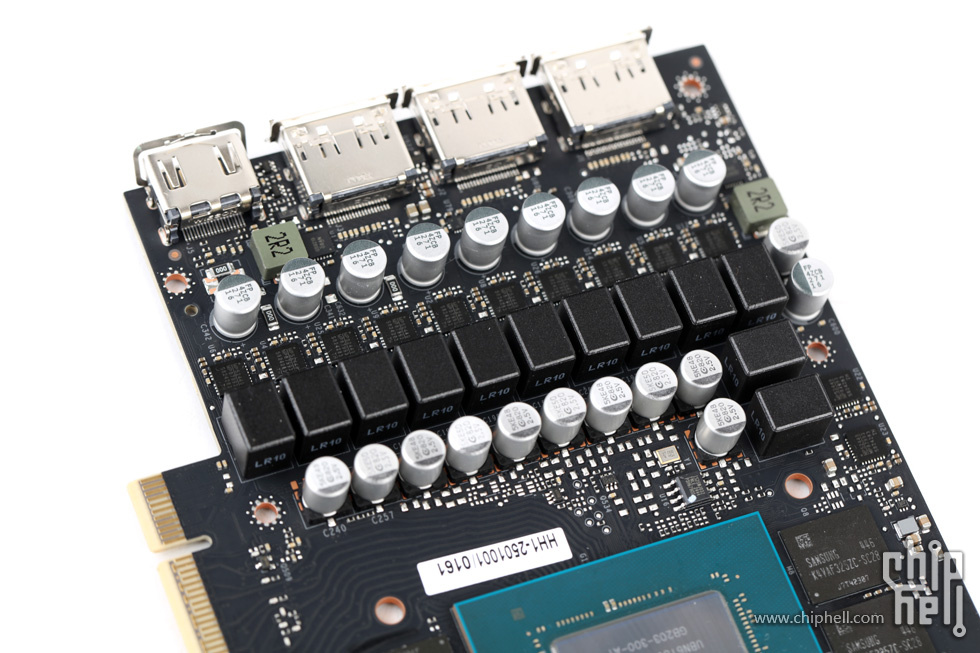

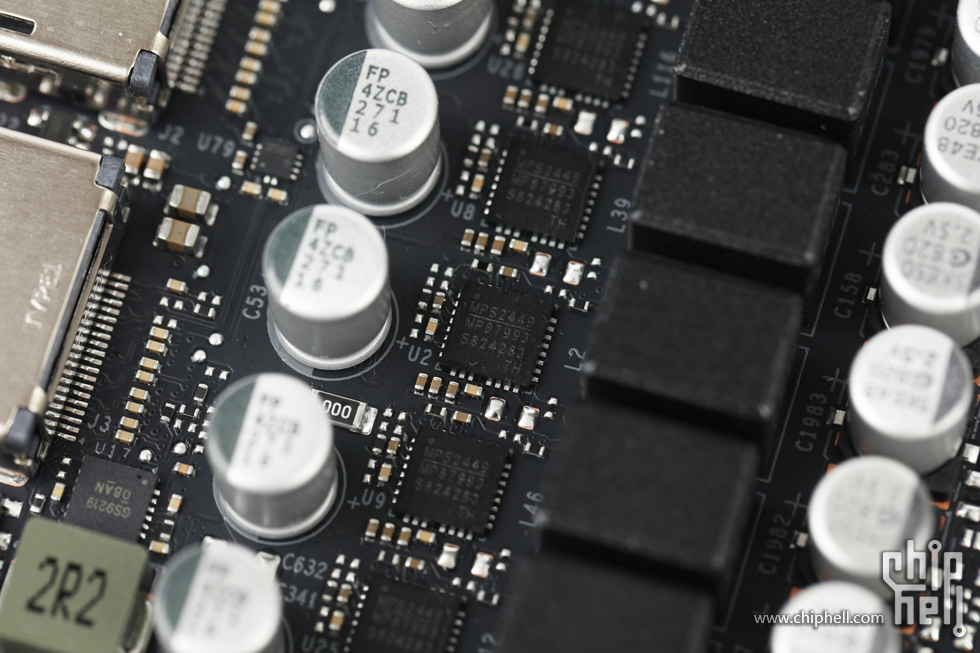

总共17相的GPU与显存供电.

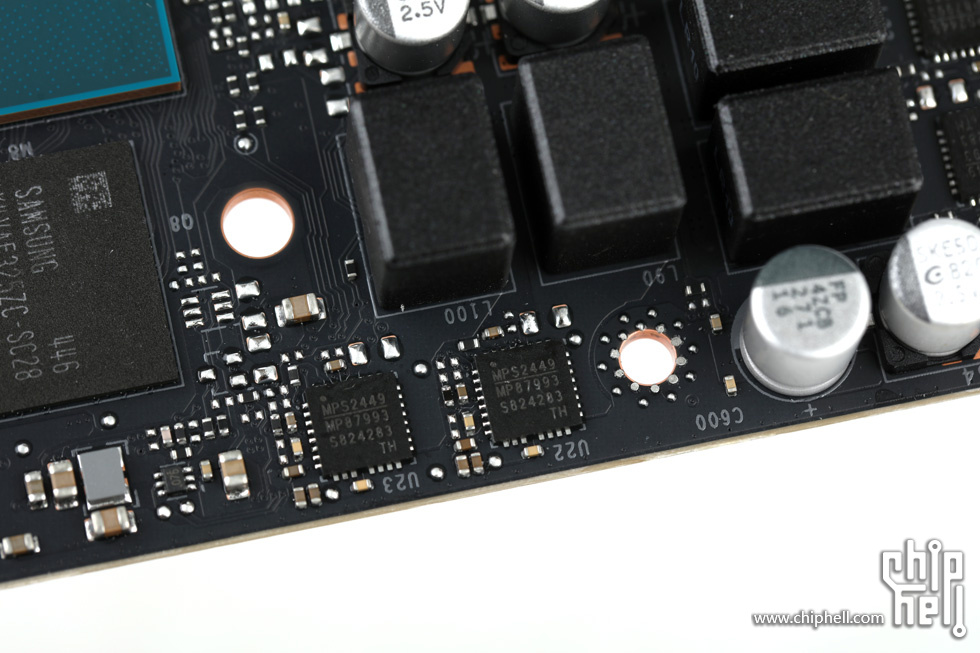

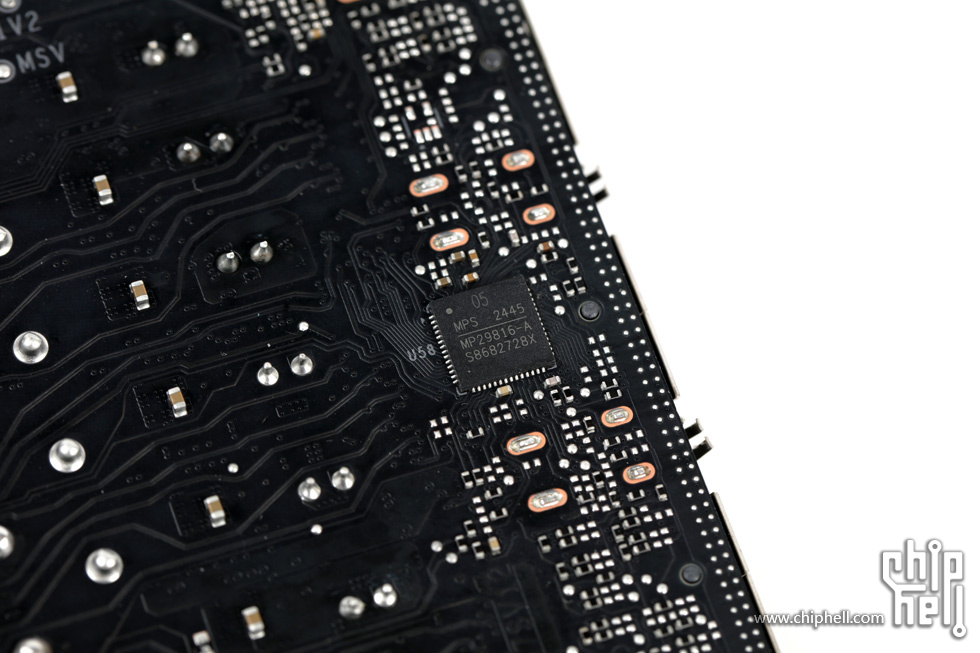

供电主控MPS MP29816-A.
每相都搭配一颗MPS MP87993 DrMOS MOSFET.
|
