产品解析
包装盒以黑金双色搭配为主,左侧为主板型号,右侧为主板大图.

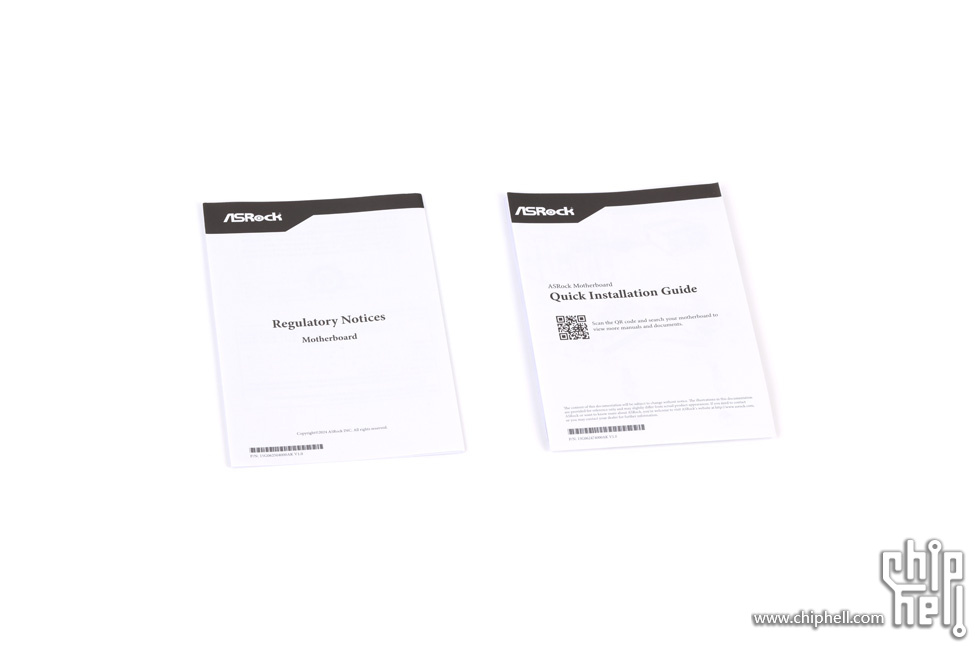

附件包括监管信息手册以及快速安装指南.完整说明书需扫码二维码查看.
1条一转三的ARGB转接线以及1条测温线.

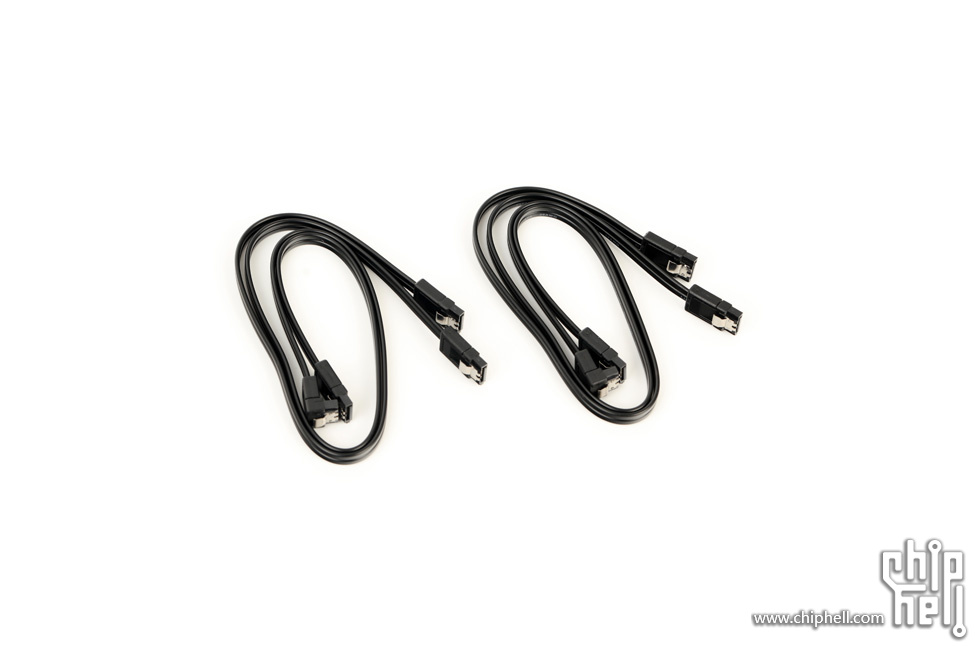

4条SATA线.

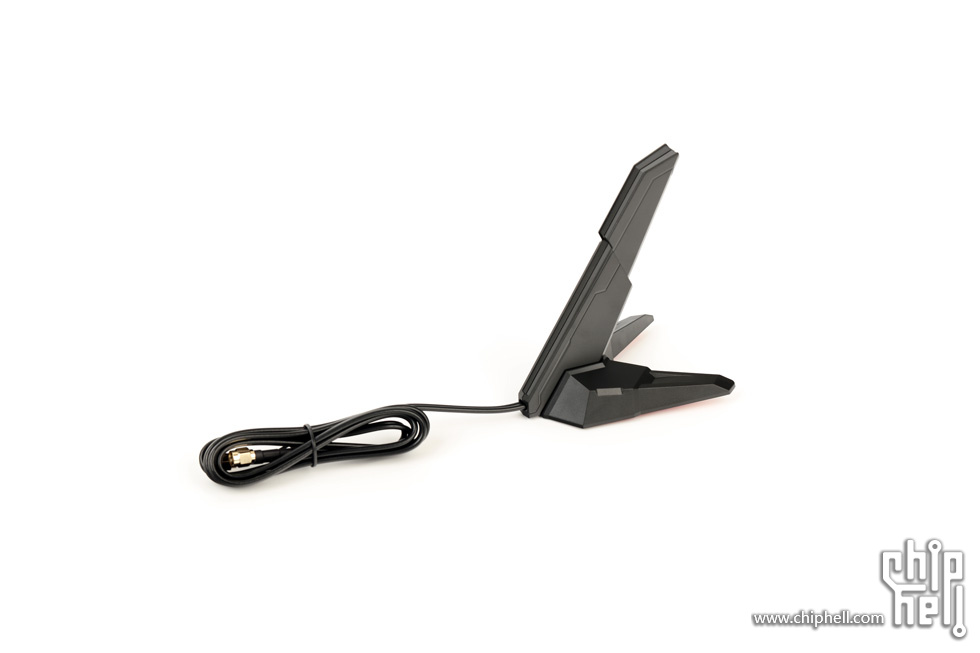

以及1套ASRock经典造型的无线网卡天线.
主板背面,配有一块覆盖大半区域的金属背板.

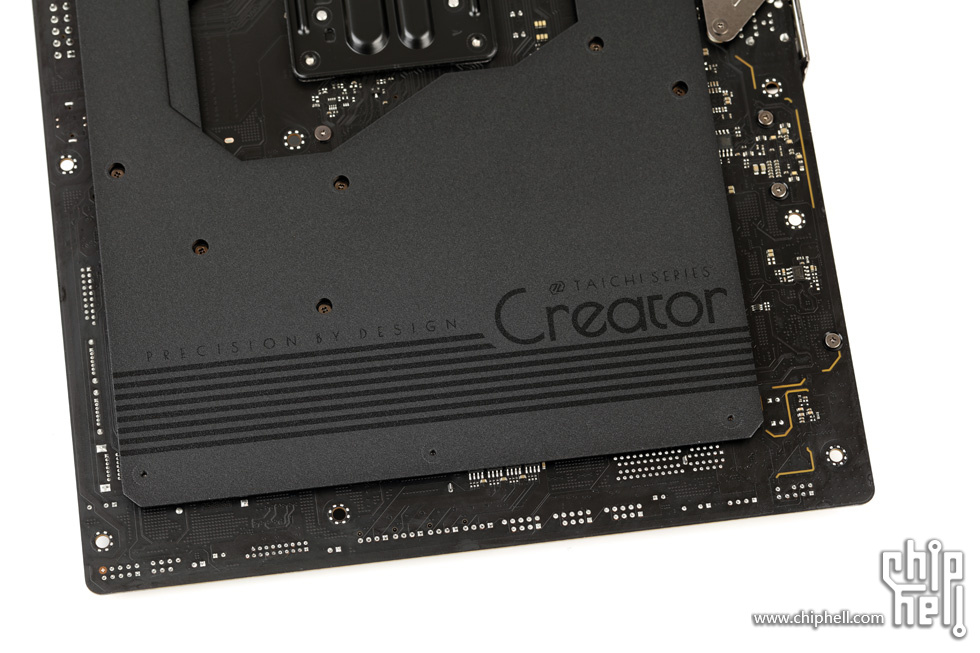

背板下半部分的条纹及装饰字体.

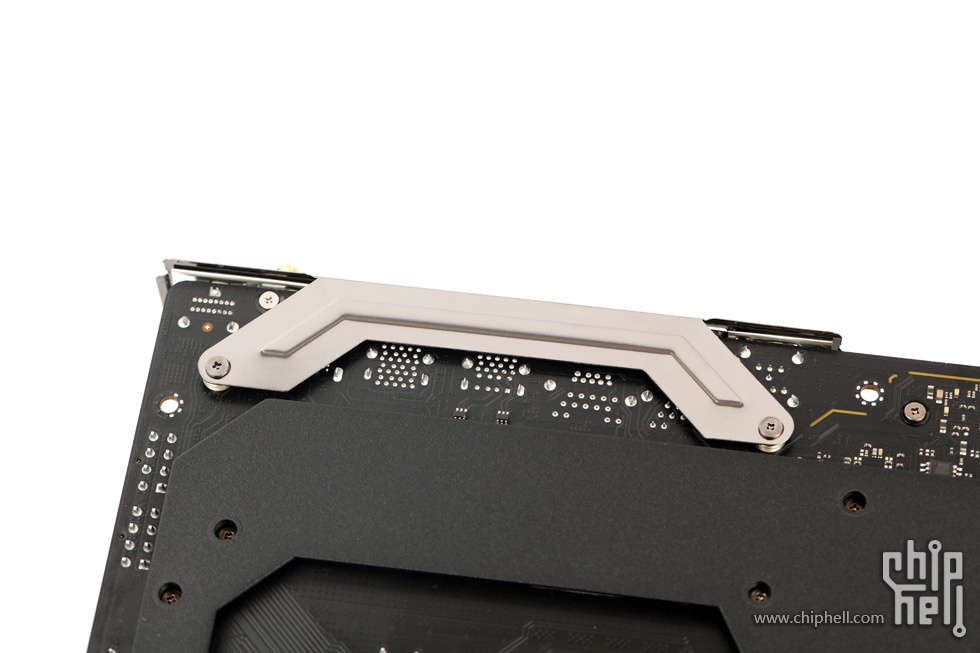

挡板处的额外加固.

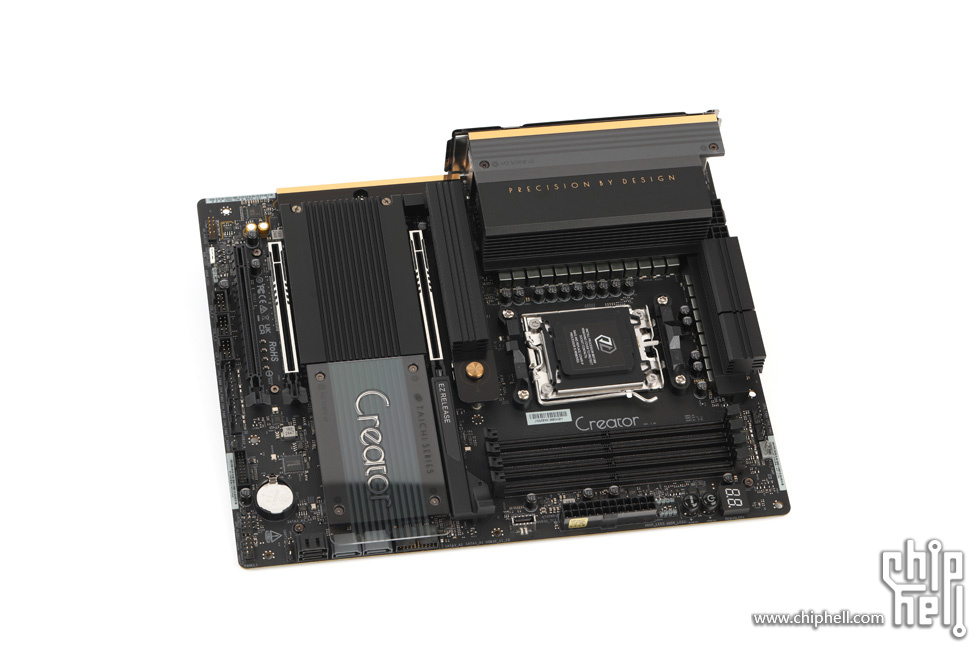

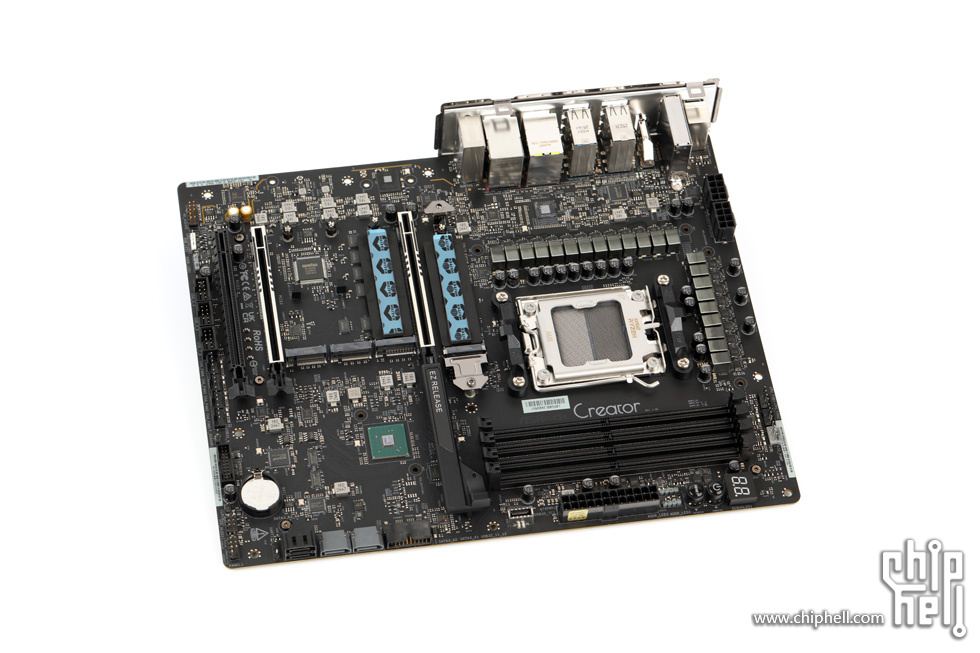

主板正面,可以看到整体为纯黑设计,并配以金色条带和文字点缀.

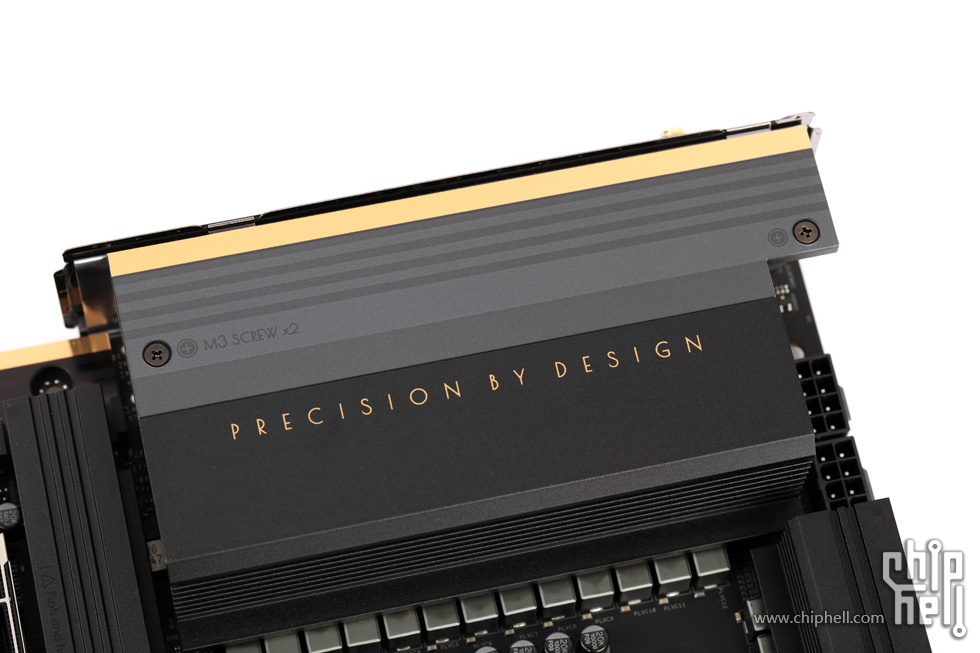

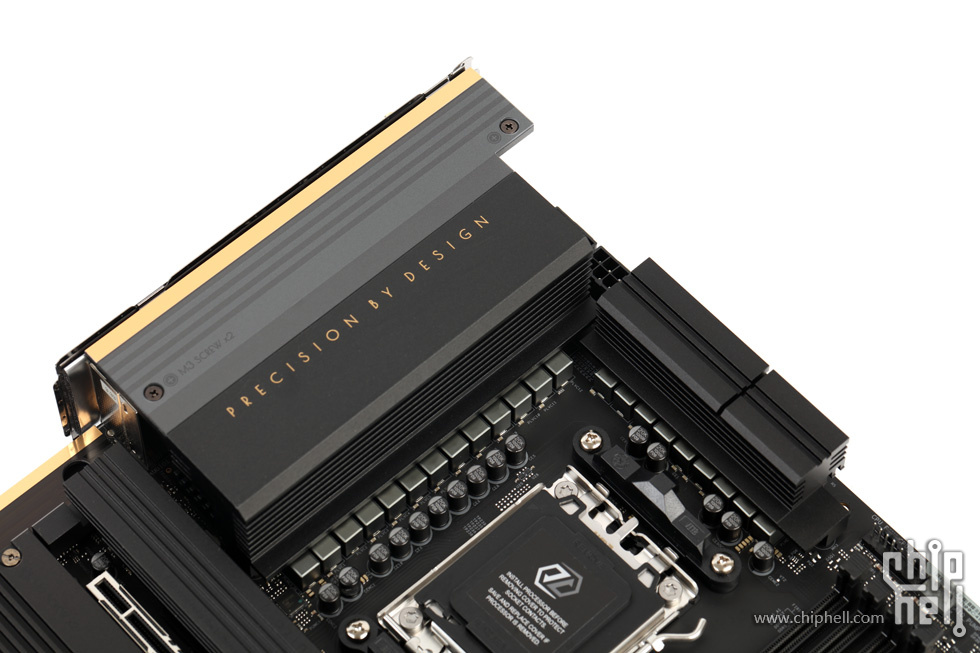

CPU供电和散热模组,采用主流的两段式L型排布.

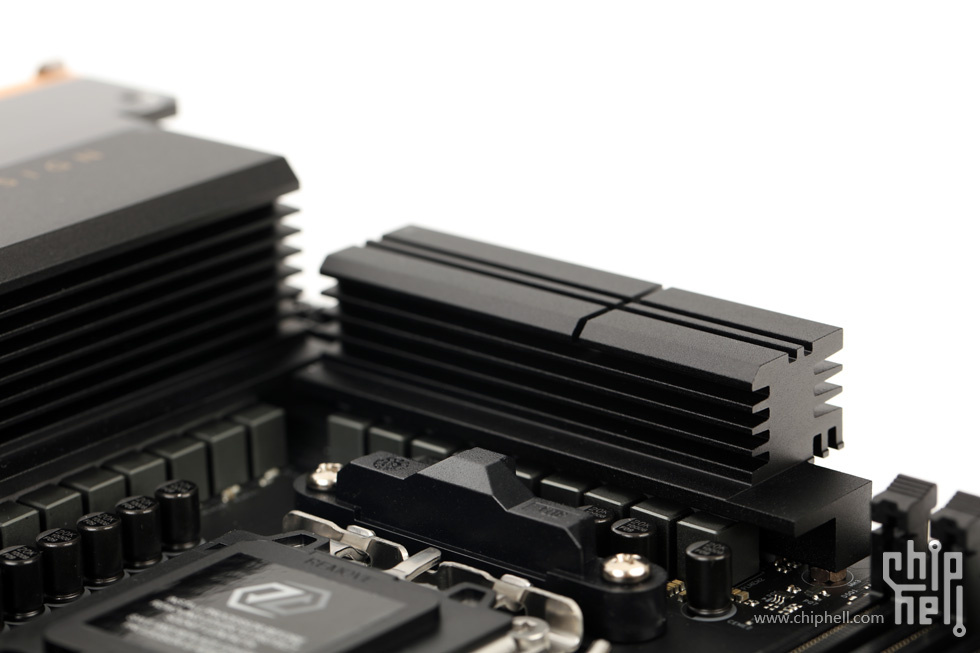

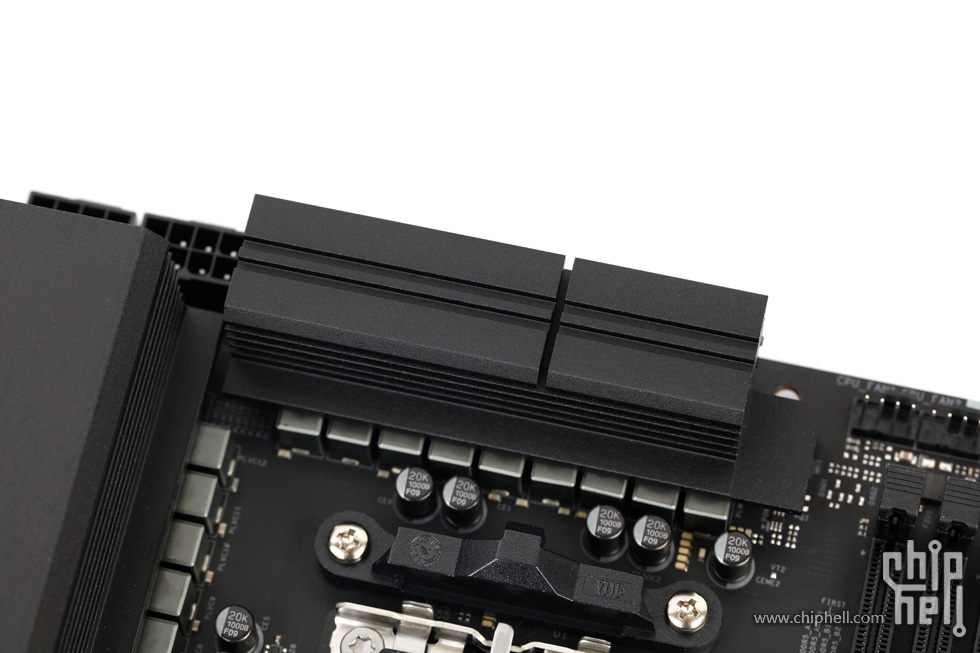

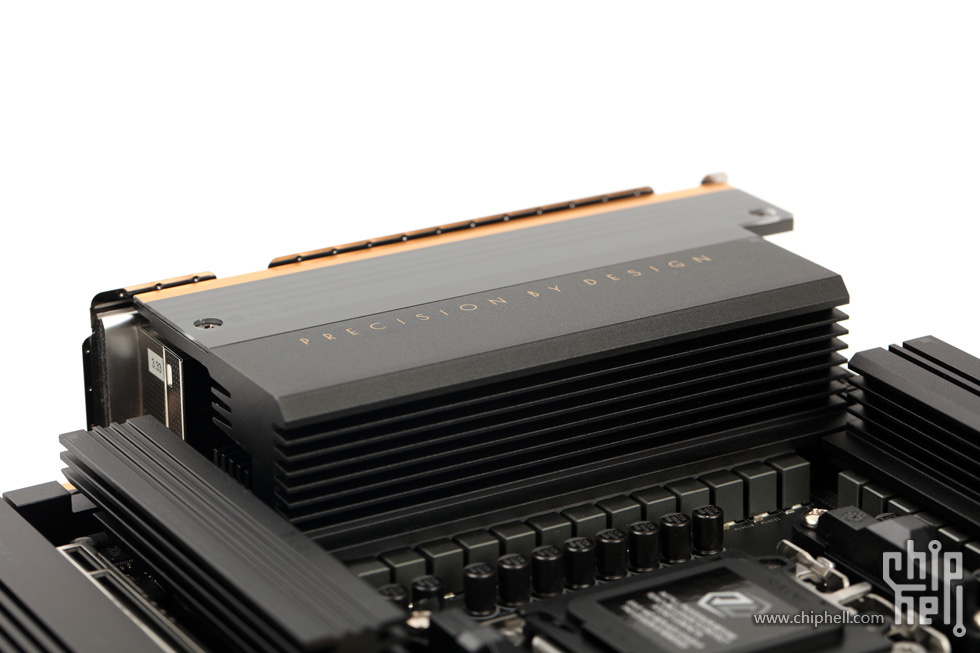

两段的散热模块,侧面均设有多道横向开槽以增加散热面积.
背面视角,可以看到其背部和内侧还有额外的散热开槽设计.
顶段散热模块设有额外开槽..

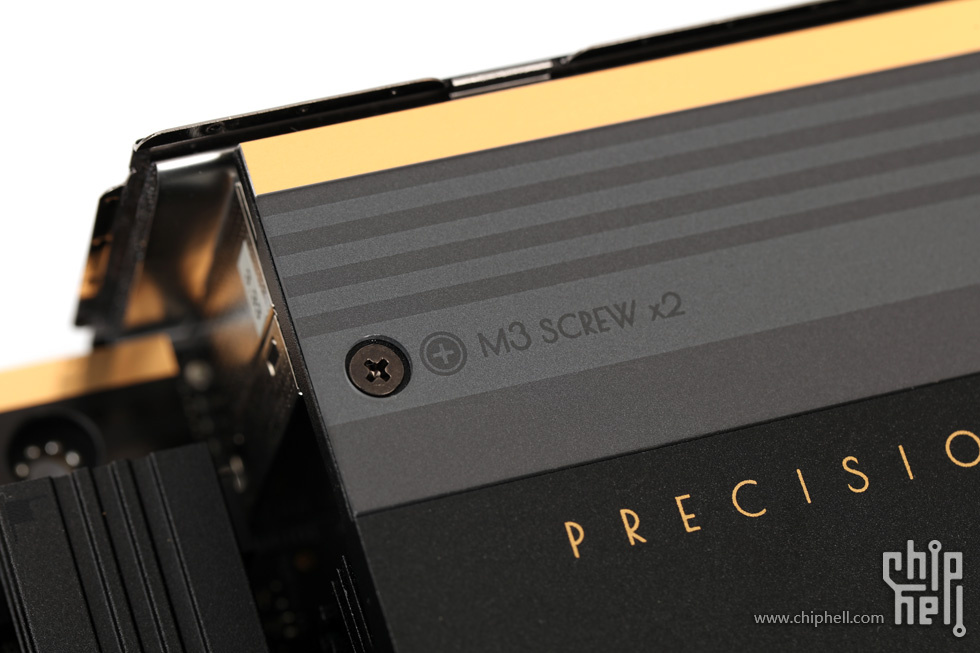

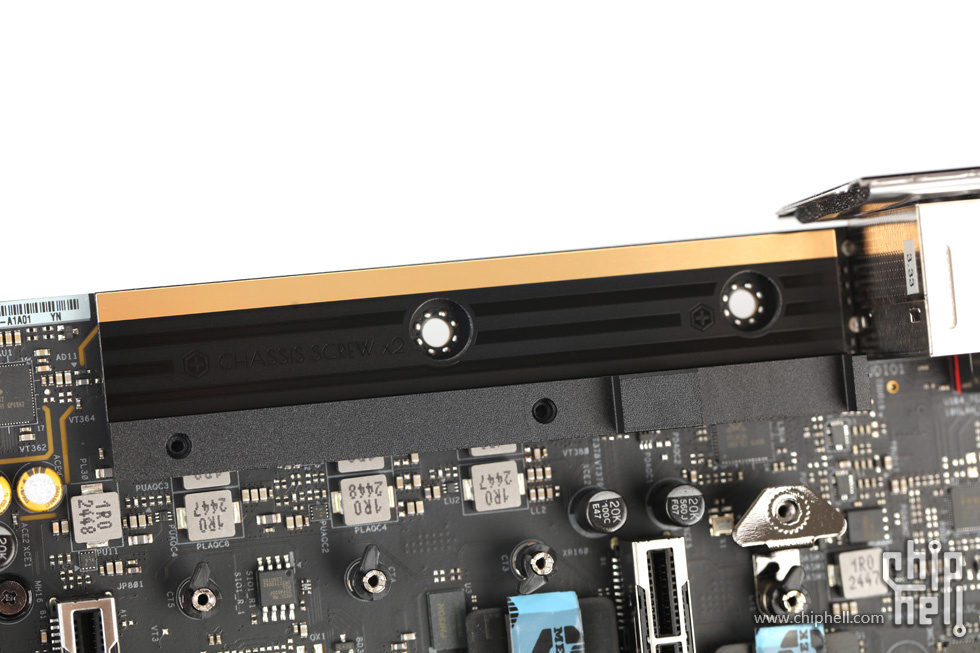

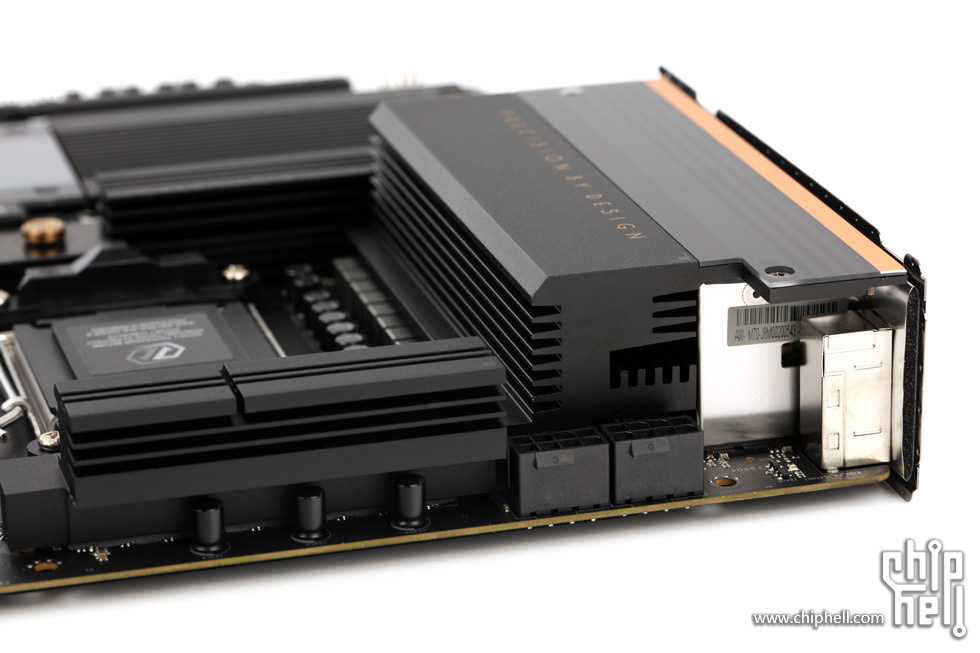

后I/O上盖采用散热模组一体式设计,最上方为金色条纹,中间为深灰与黑色的装饰条纹设有透明盖板,下半部分为金色装饰字体.

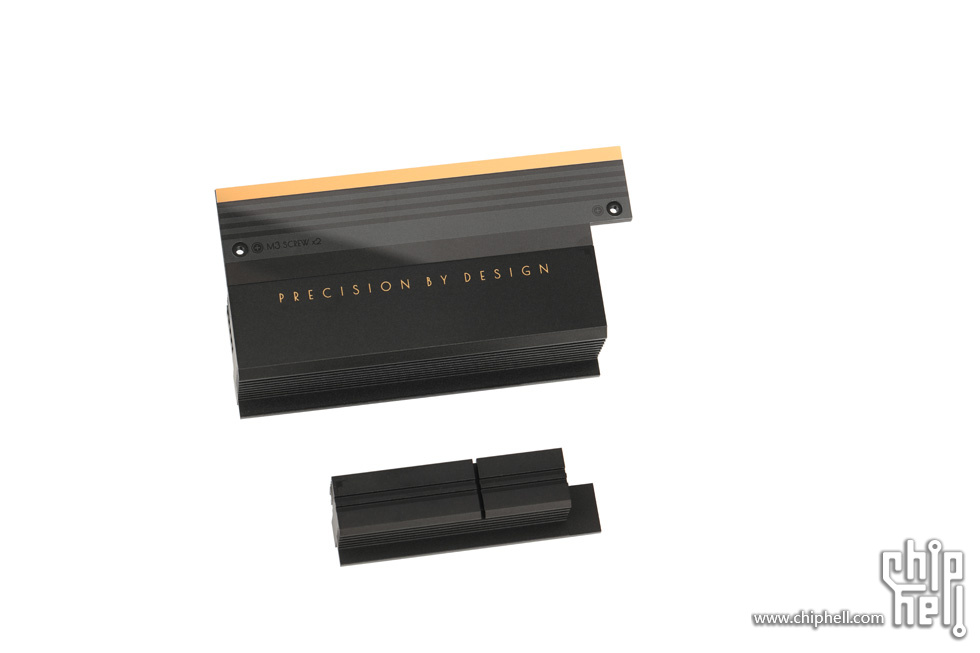

拆下后的两段式供电散热模组.
散热模组均通过导热垫接触MOSFET和电感,接触面压力良好.

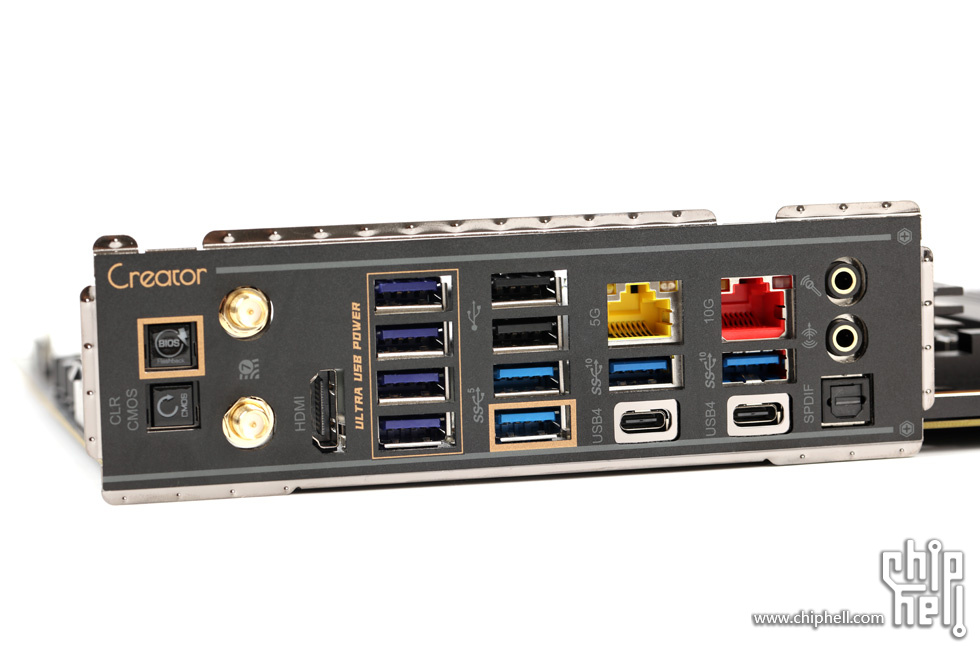

后置I/O接口部分.提供1个CLR CMOS按钮,1个BIOS Flashback按钮,无线网卡双天线接线端,1个HDMI 2.1接口,6个USB 5Gbps Type-A接口,2个USB 2.0接口,2个USB 4接口(支持HDCP 2.3集显输出), 2个USB 10Gbps Type-A接口,1个5Gbps有线网口,1个10Gbps有线网口,以及一组2个3.5mm+1个S/PDIF光纤的音频输出组合.
主板中下部为PCIe扩展区,M.2 SSD插槽以及芯片组区域.

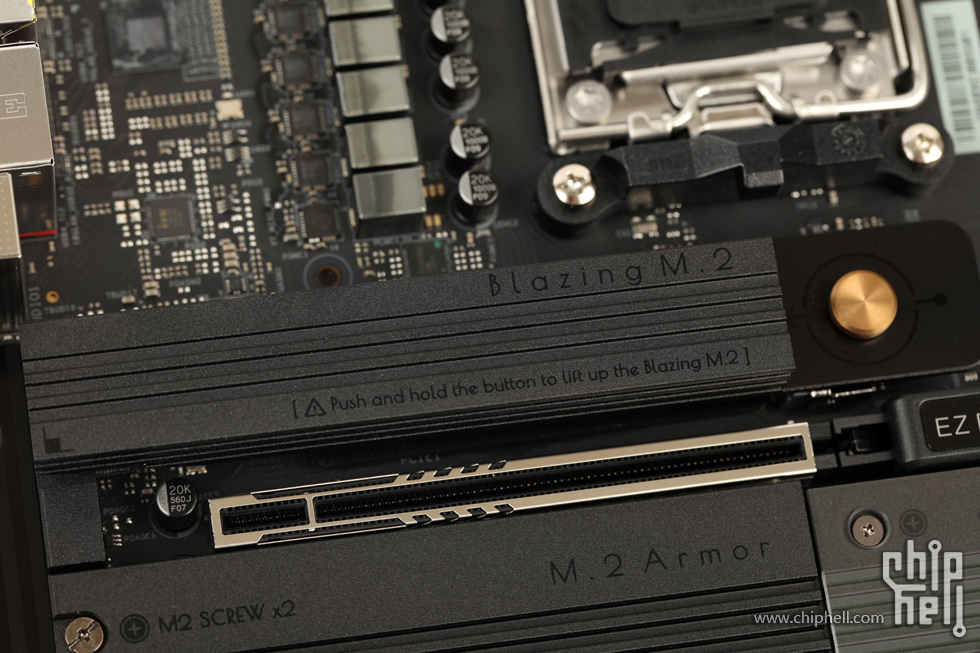

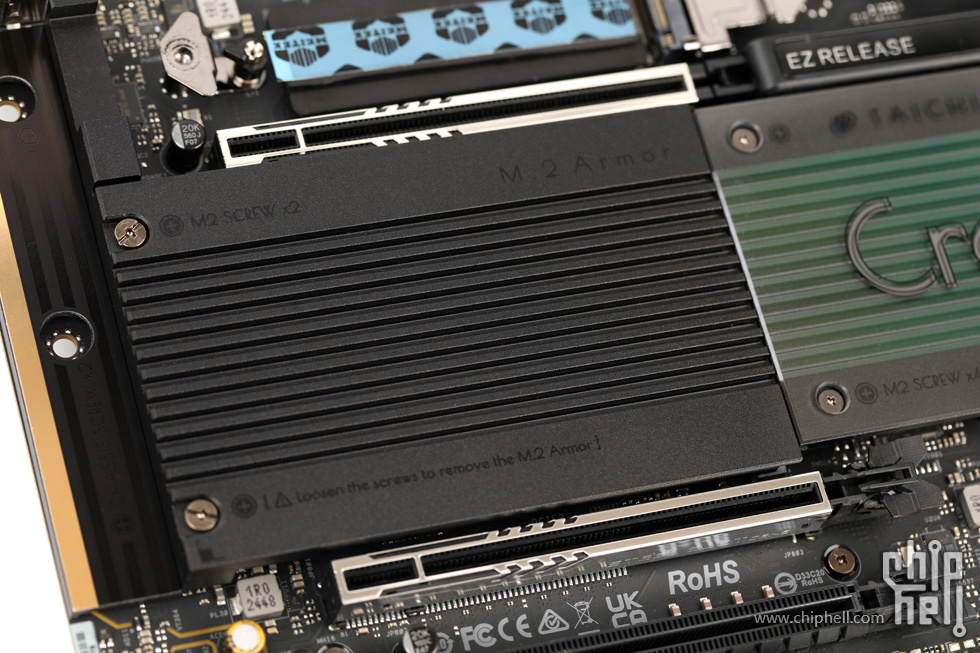

主板中部的独立式M.2散热装甲.

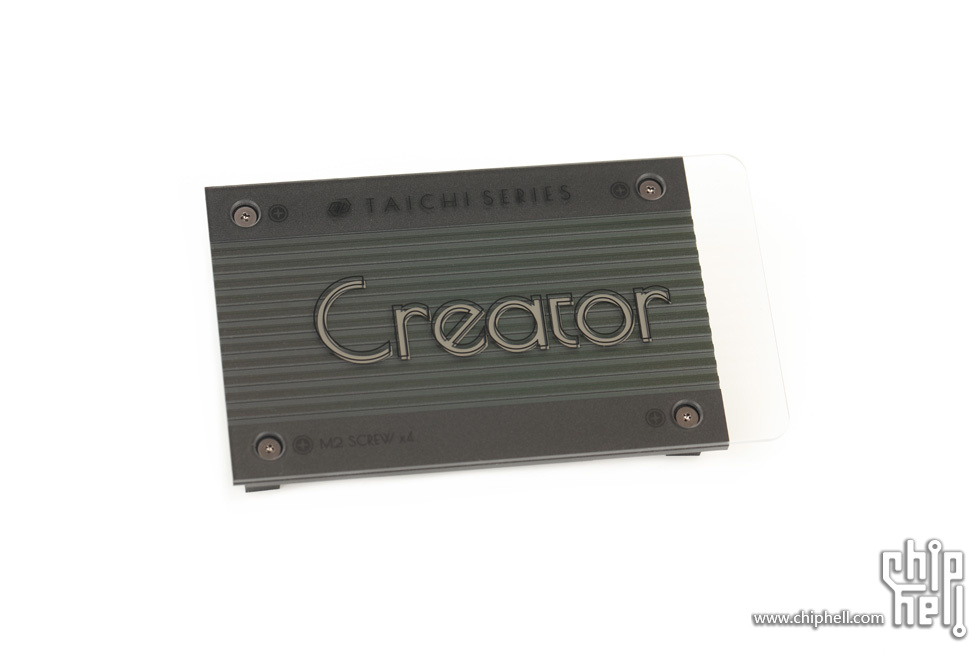

散热装甲表面设有装饰文字.
从侧面来看,装甲厚度中规中矩.
尾部的圆形拨杆,向内拨动后即可取下散热片.

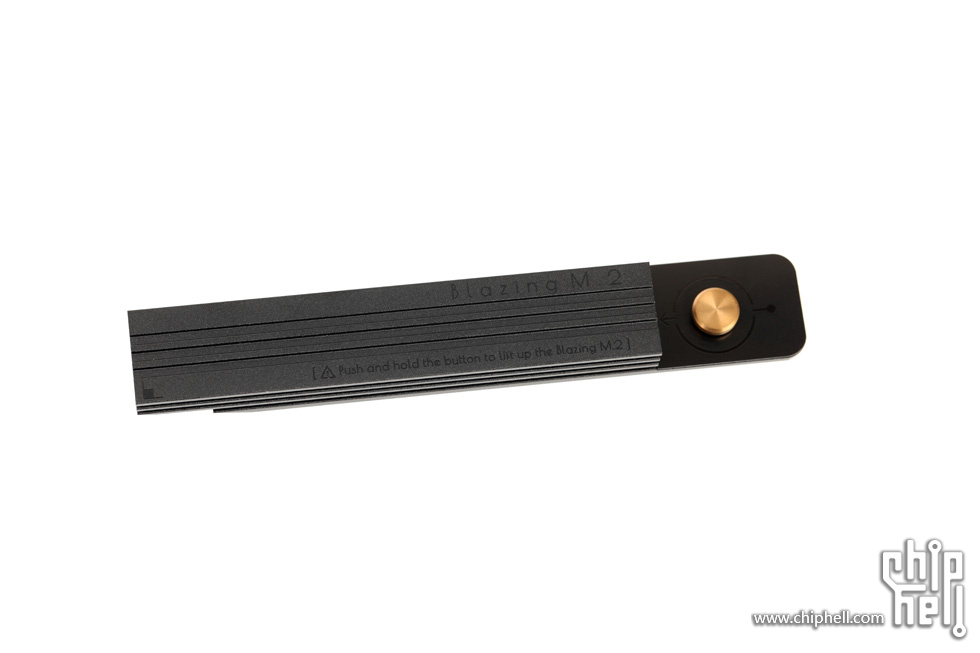

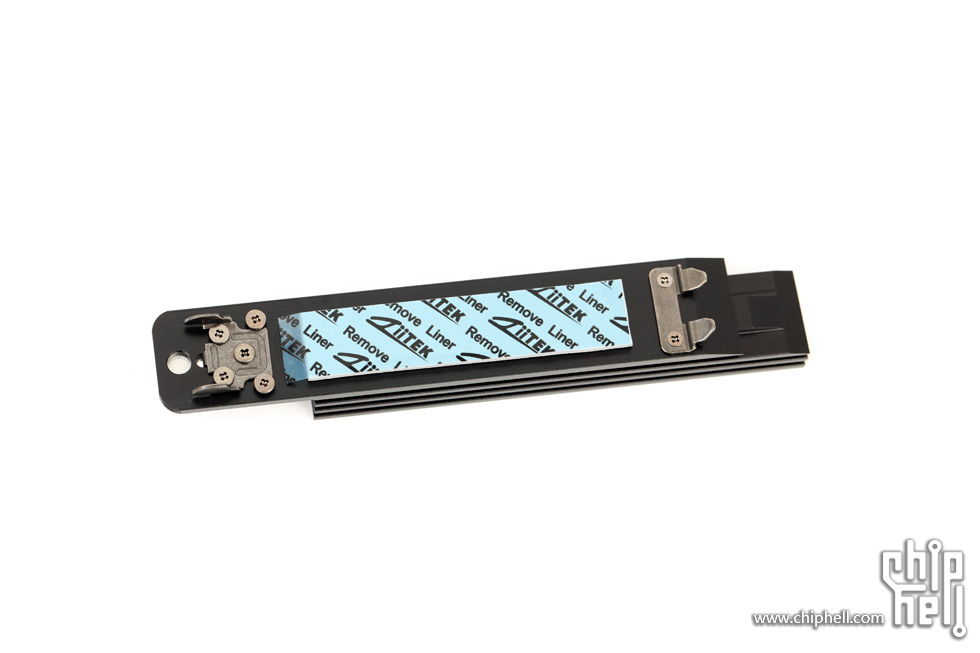

独立式M.2散热装甲.

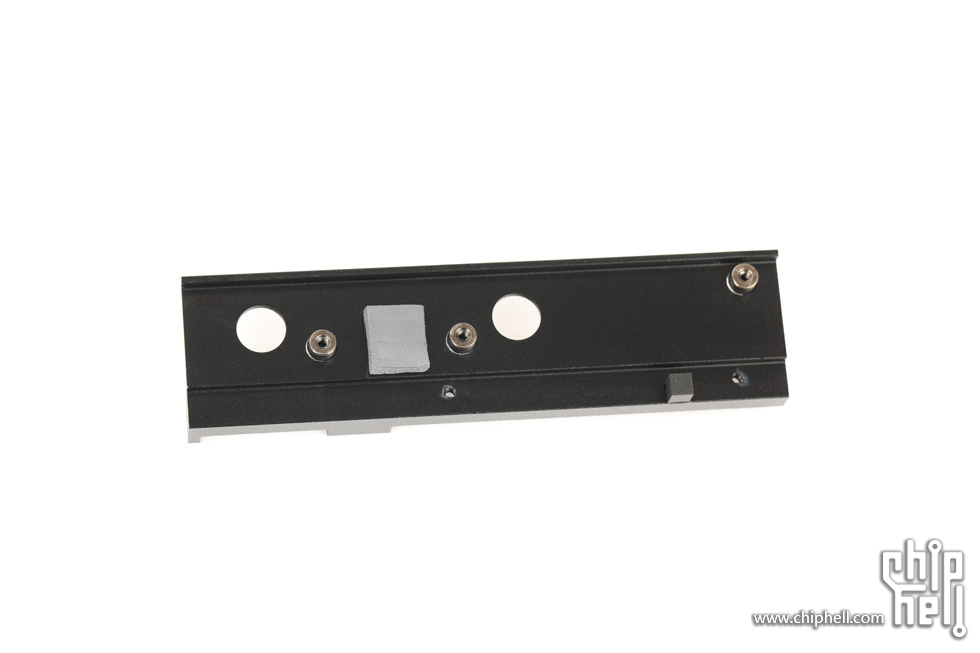

内侧设有导热垫.

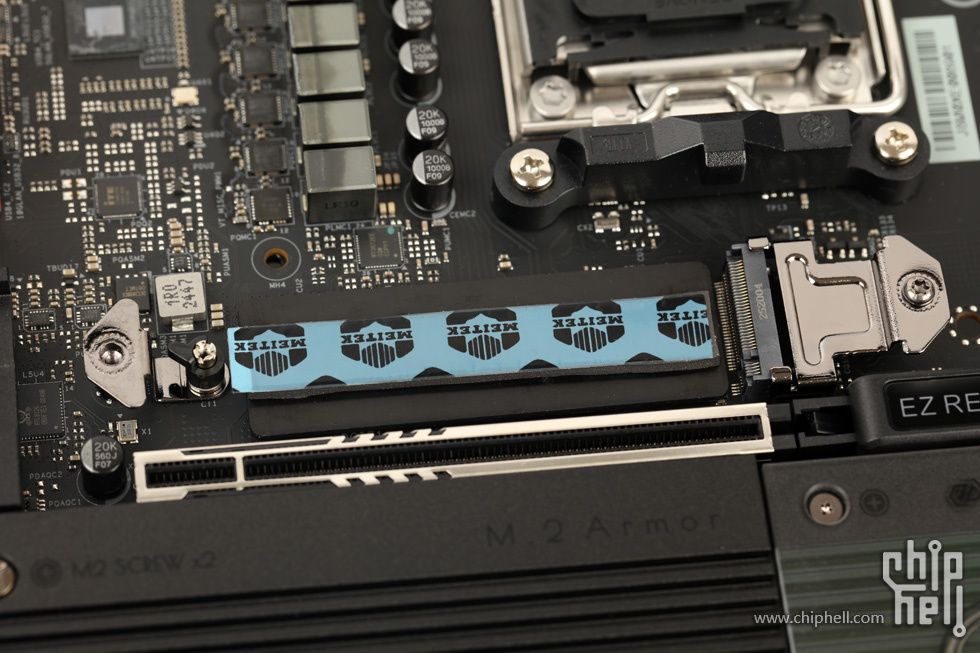

该M.2 SSD插槽配备了散热背板和导热垫.

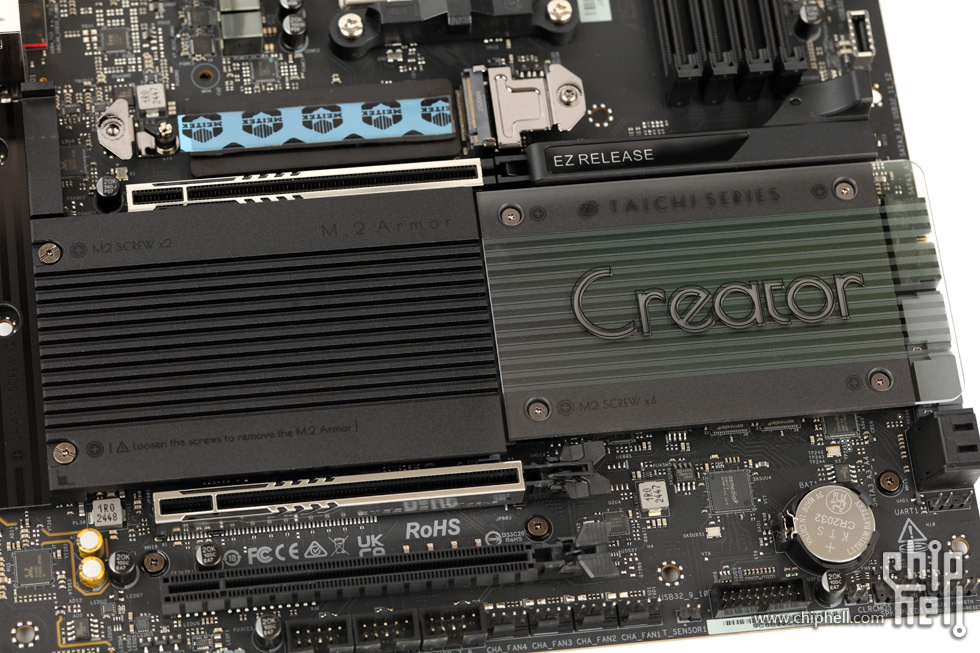

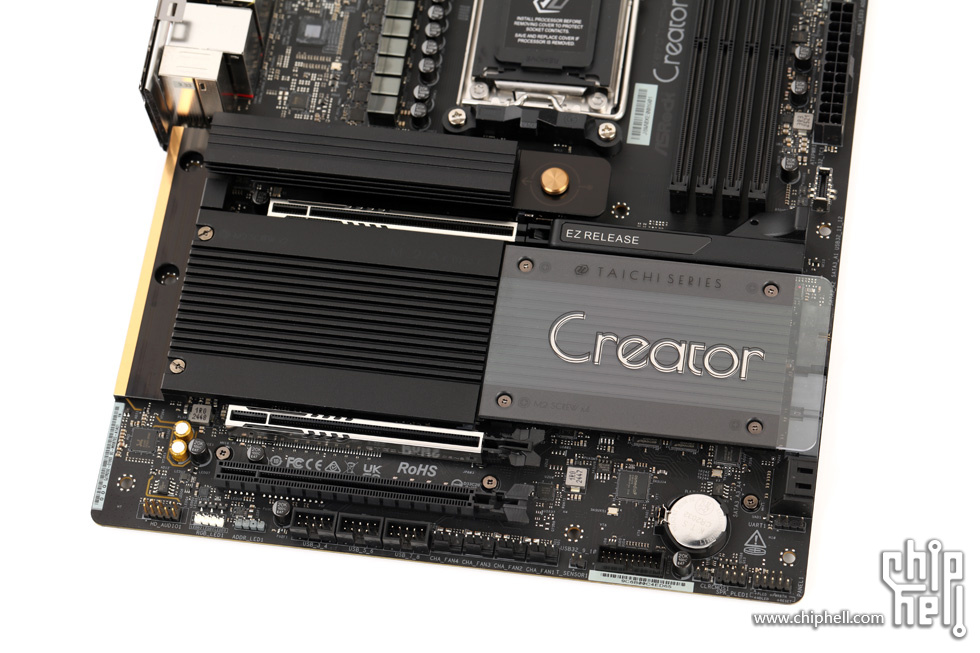

主板下部,左侧M.2 SSD散热装甲与右侧芯片组散热模块.
左侧散热装甲依然采用全黑配色,同时表面设有装饰字体.
M.2 SSD散热装甲正面.

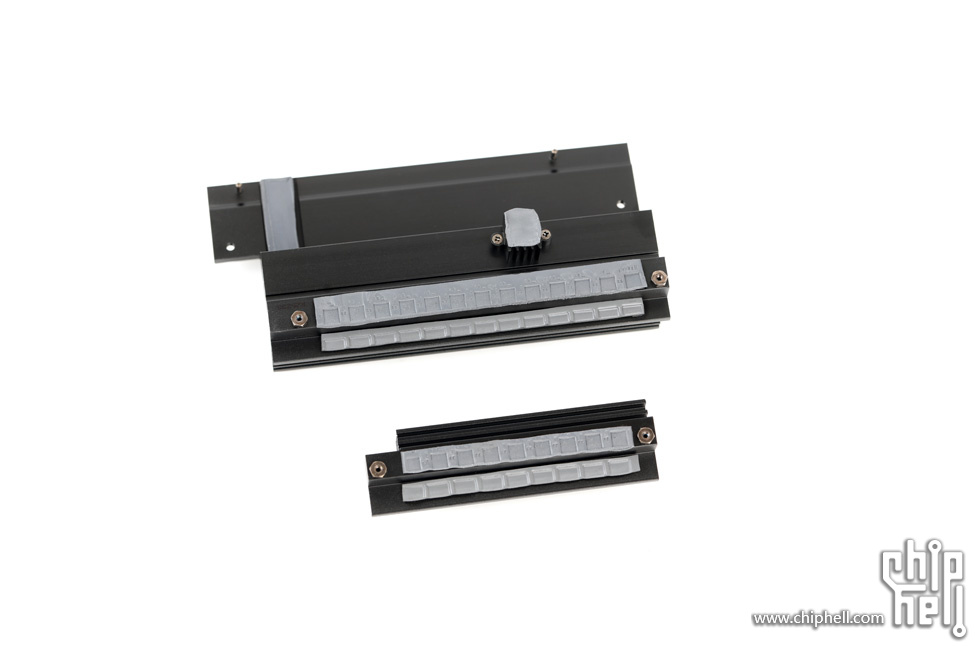

内侧设有3条导热垫.

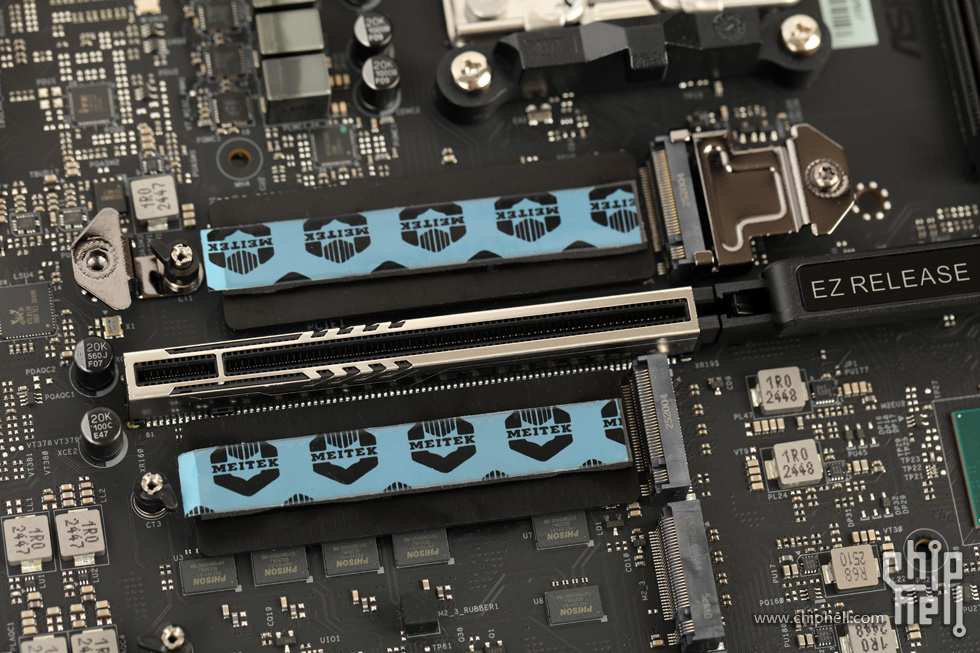

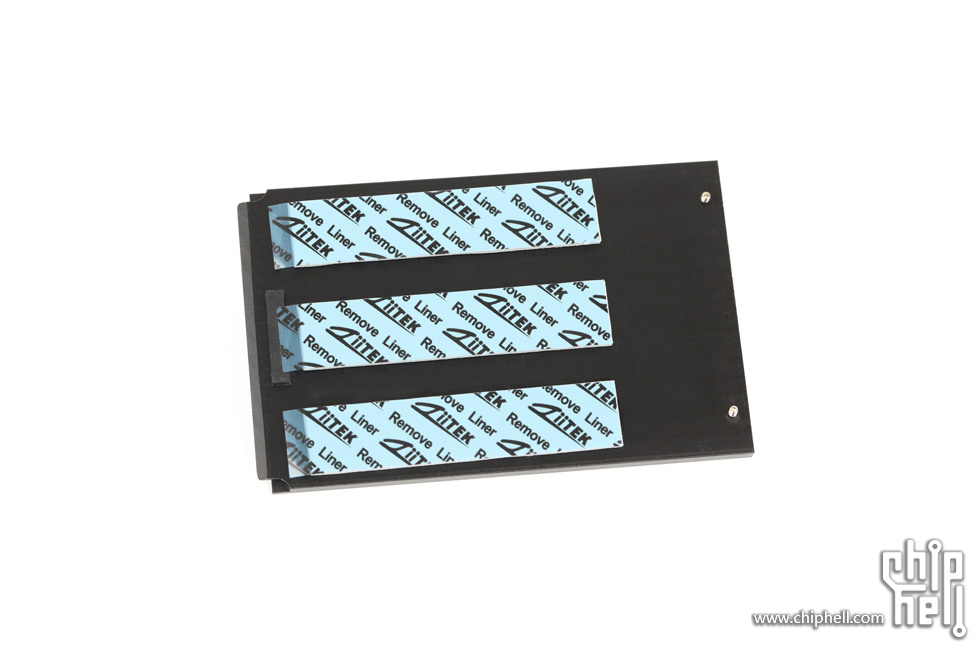

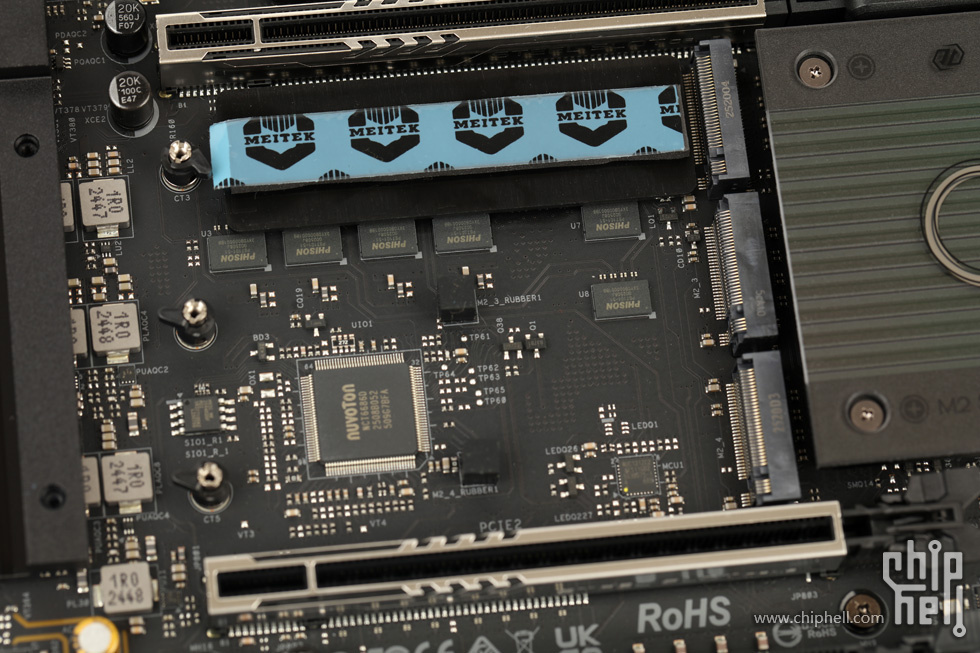

3条M.2 SSD插槽,仅最上方1条设有散热背板.
右侧的芯片组散热模块同样为全黑配色,表面覆盖有透明盖板以及装饰字体.
卸下的芯片组散热模块.
散热模块内侧,设有对应的导热垫.
主板左下角处的散热装甲,同样在顶部设有金色条纹.

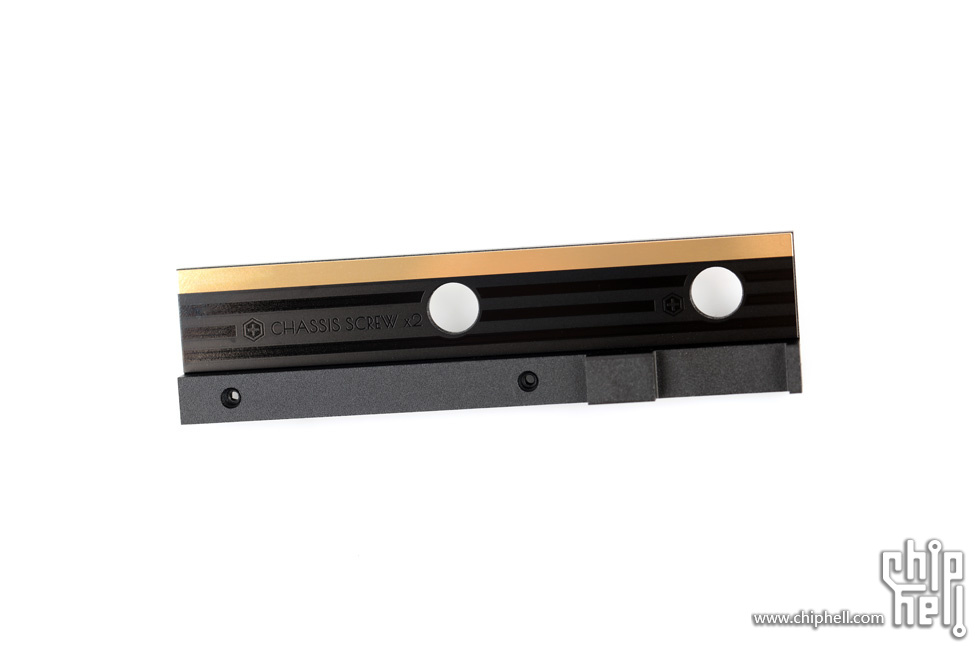

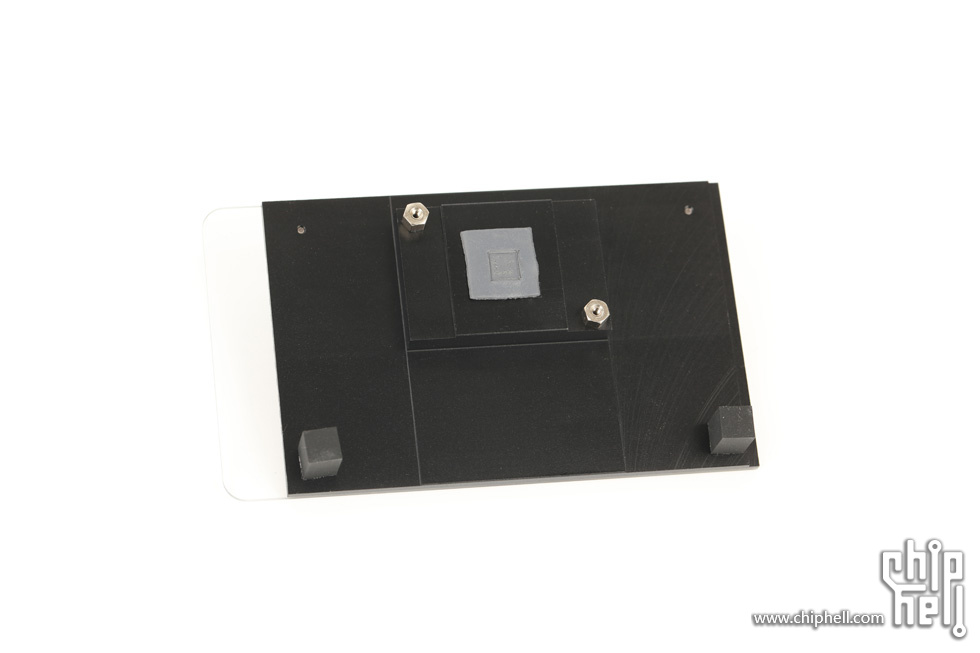

卸下的散热装甲.
内侧同样设有导热垫.
主板正面无遮挡.

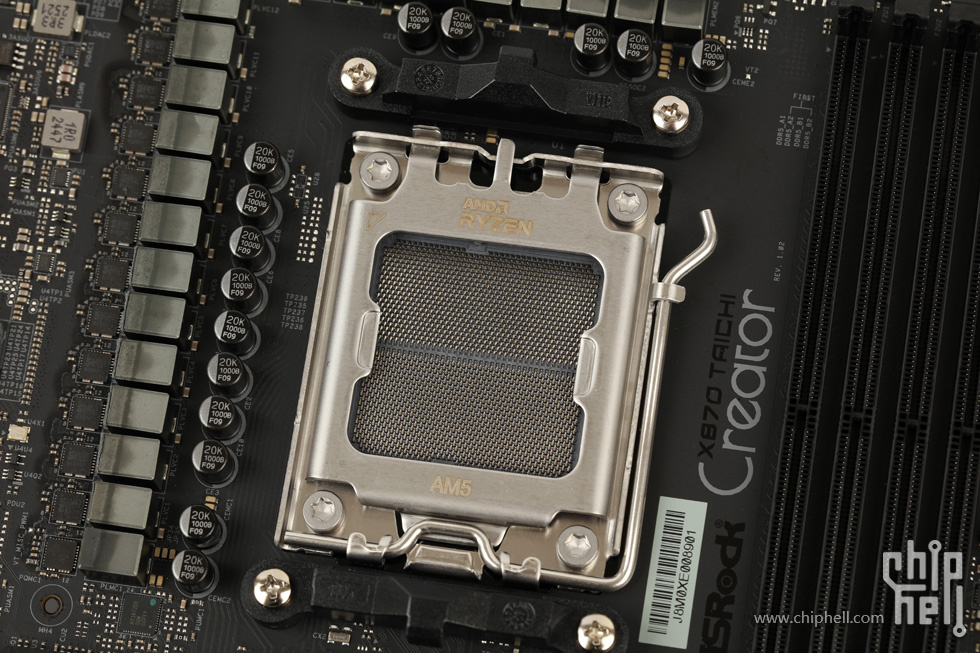

AMD AM5 LGA1718插座,支持Ryzen 7000/8000/9000系列CPU.

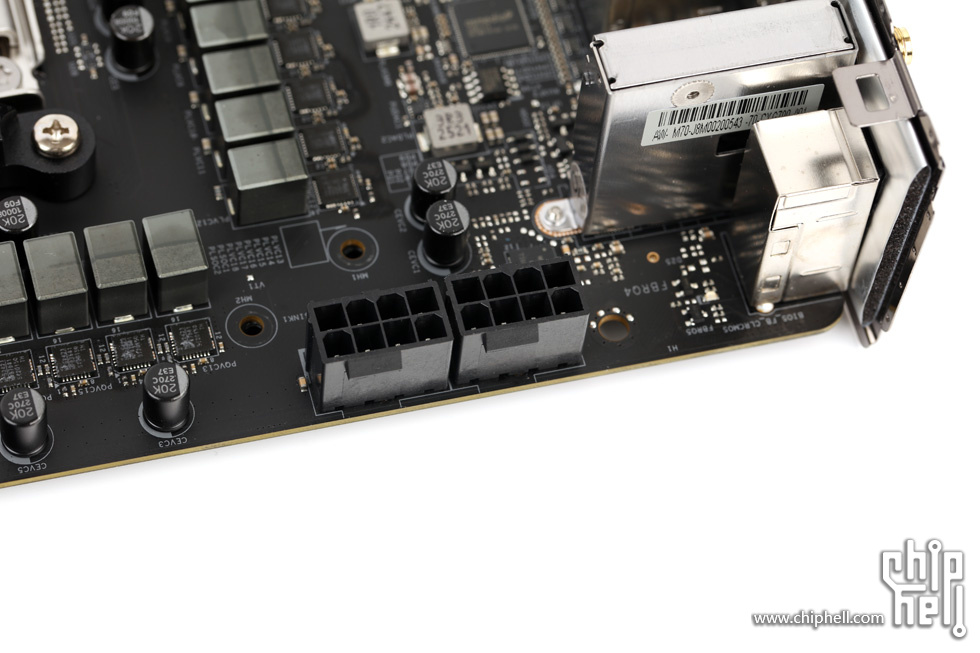

单8pin的CPU供电输入接口.

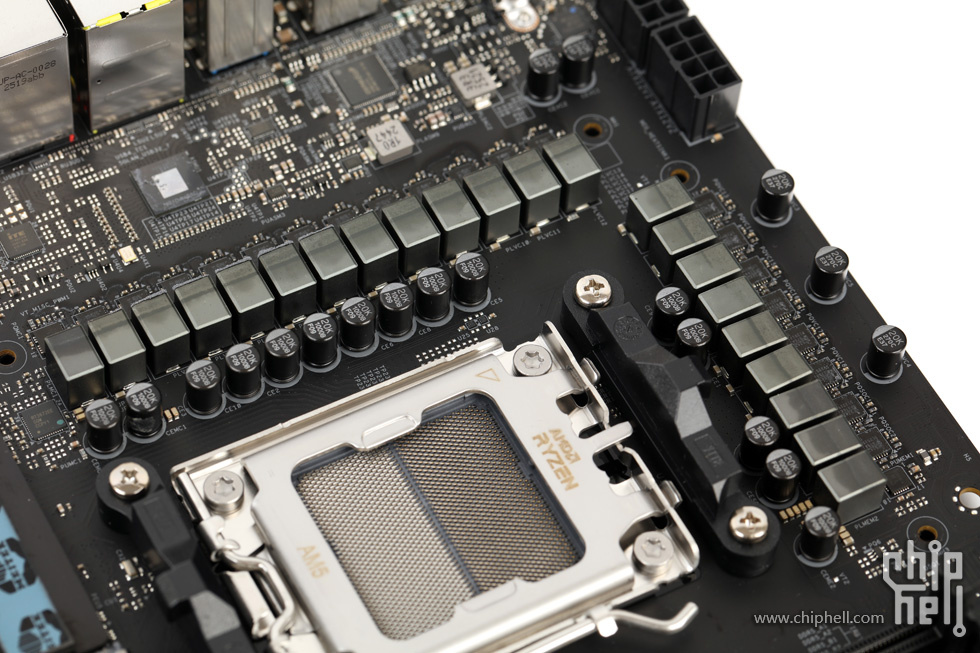

供电规模为18+2+1相.

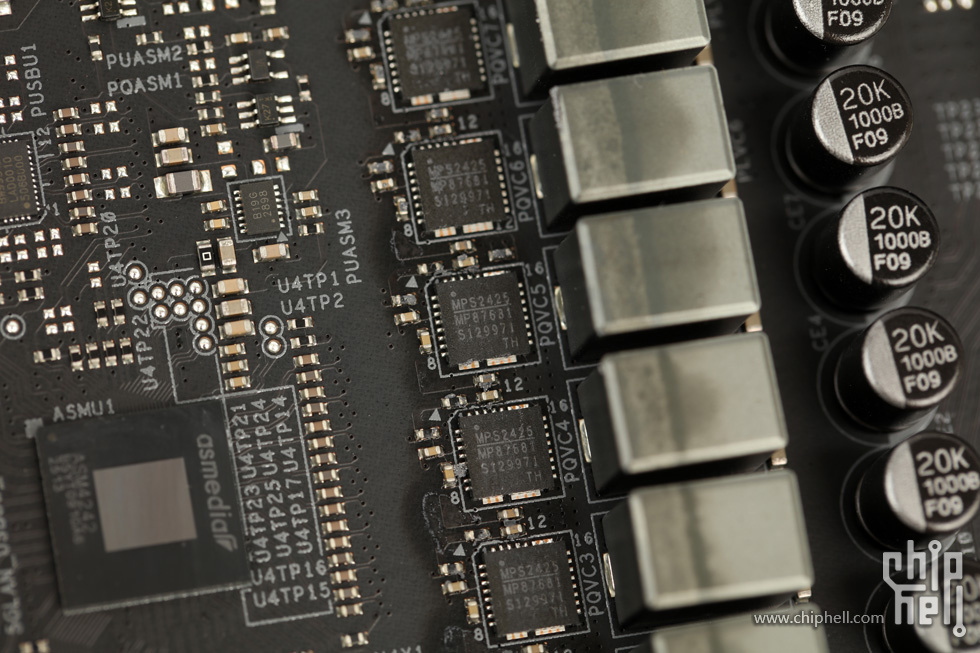

其中18+2相搭配MP87681 Dr.MOS (80A).

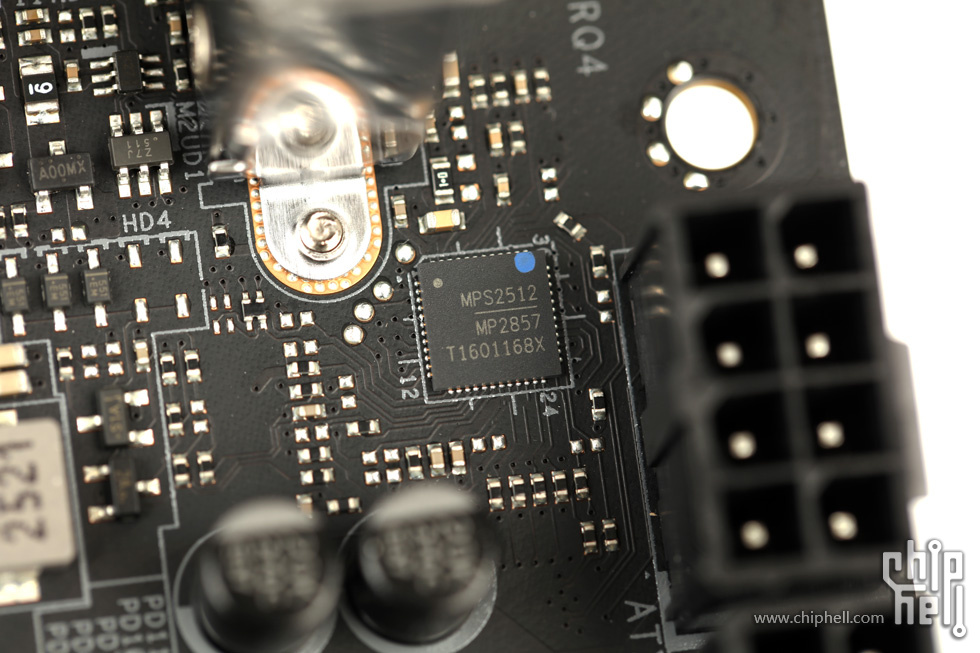

供电主控为MP2857,位于主板左上角.

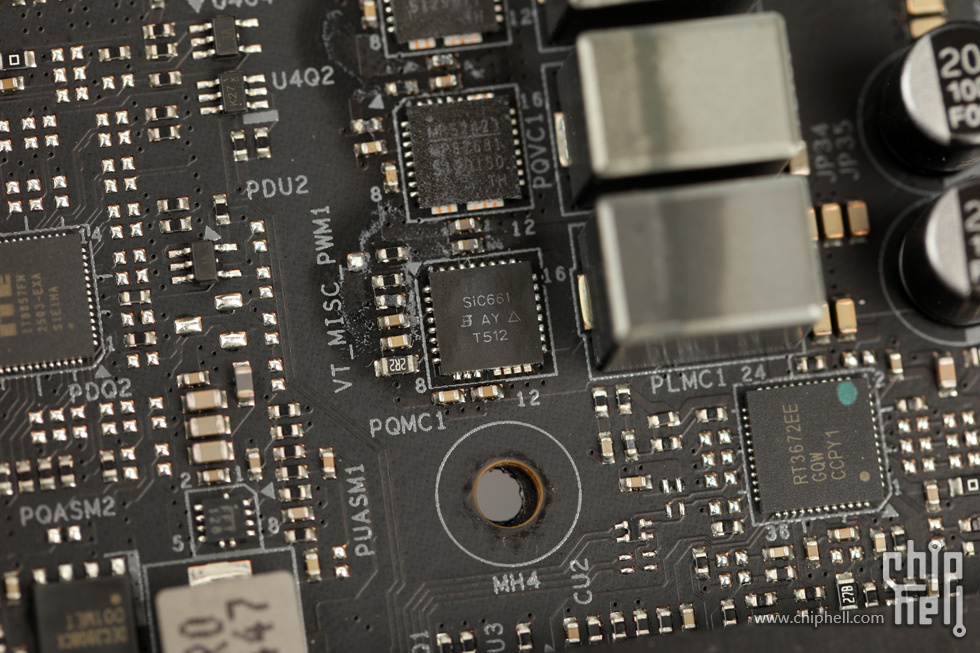

1相Misc供电,搭配1颗SiC661 MOSFET (60A).

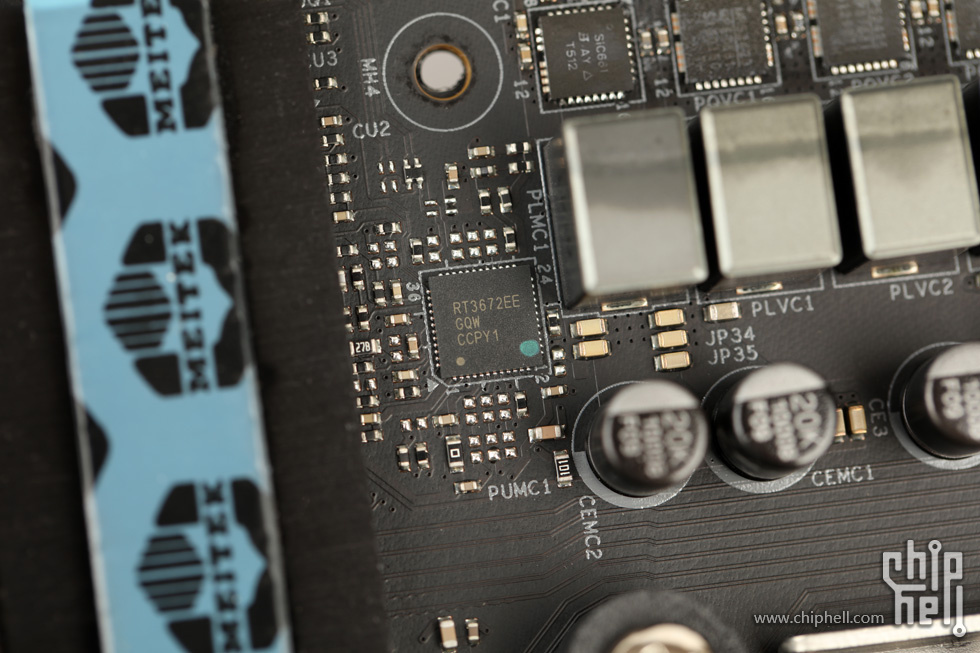

Misc供电搭配立锜RT3672EE主控.

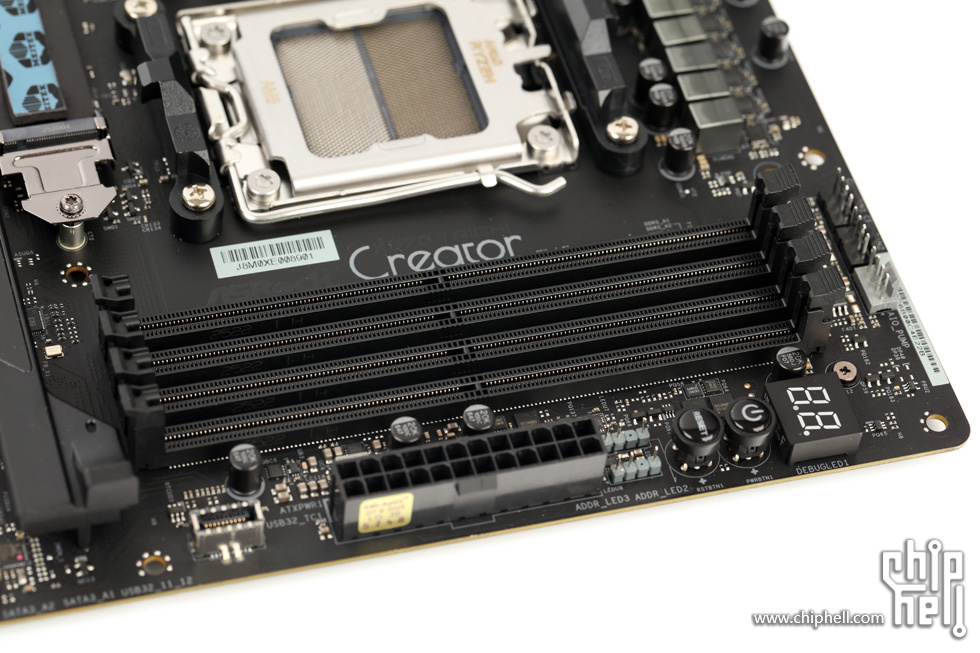

设有四条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8000+MHz,容量最大可安装256GB(4*64GB).支持EXPO/XMP一键超频.

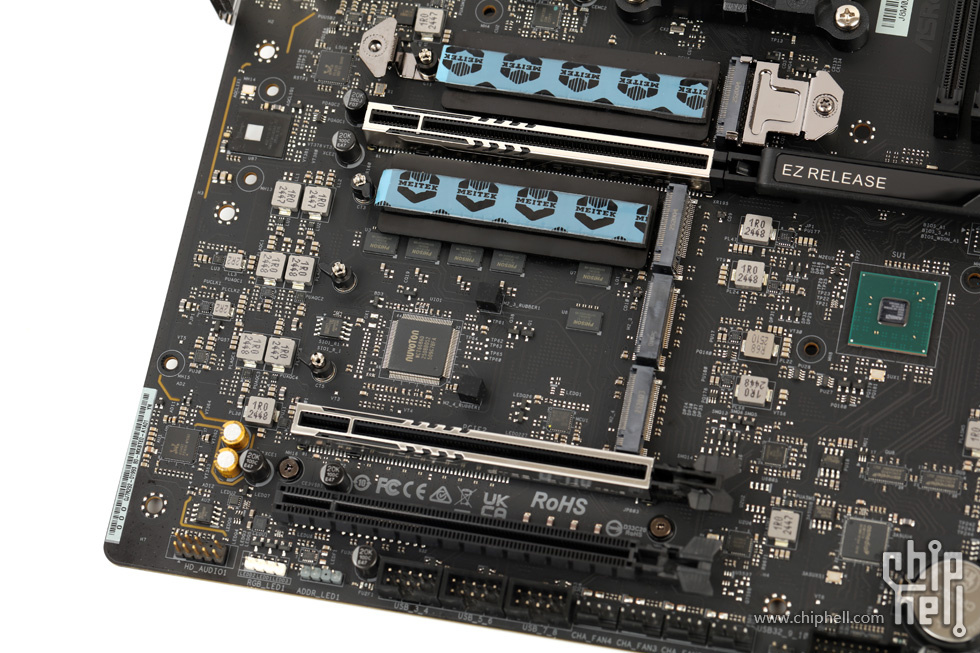

3条PCIe扩展插槽.
上方为CPU提供的加固型PCIe 5.0 x16全长插槽.

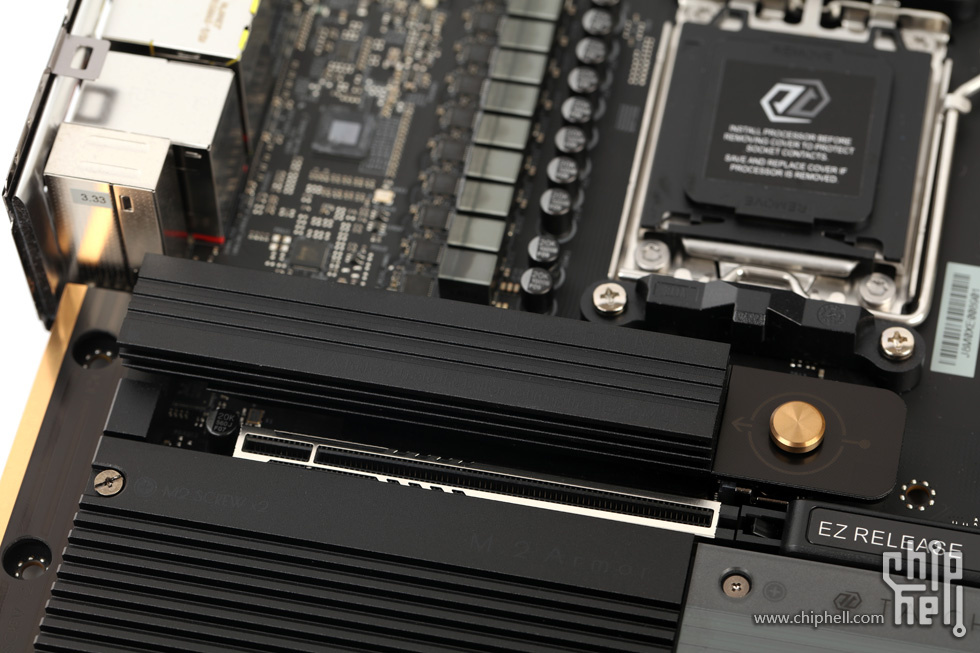

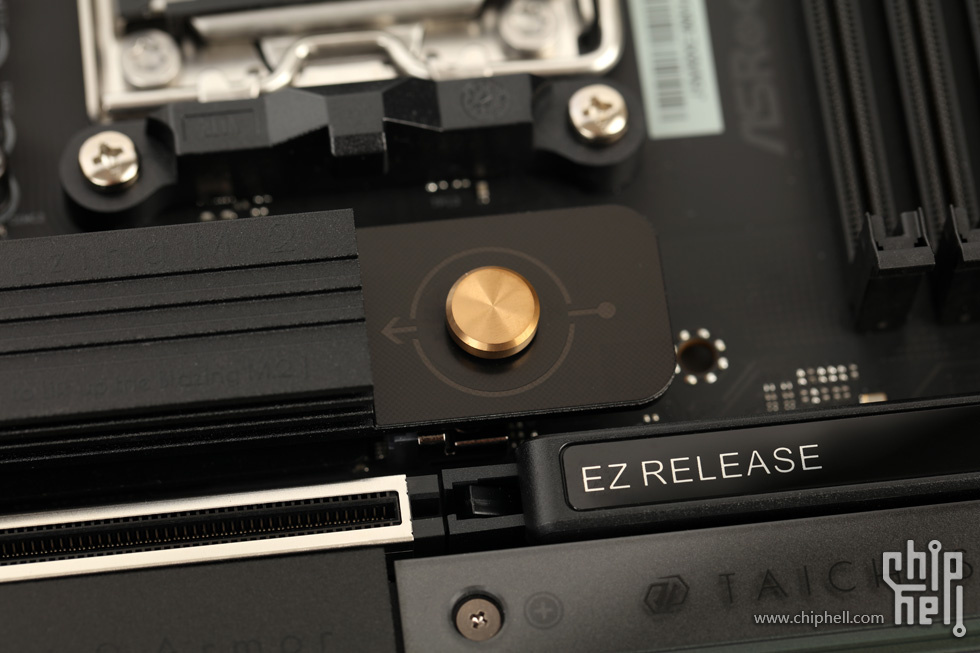

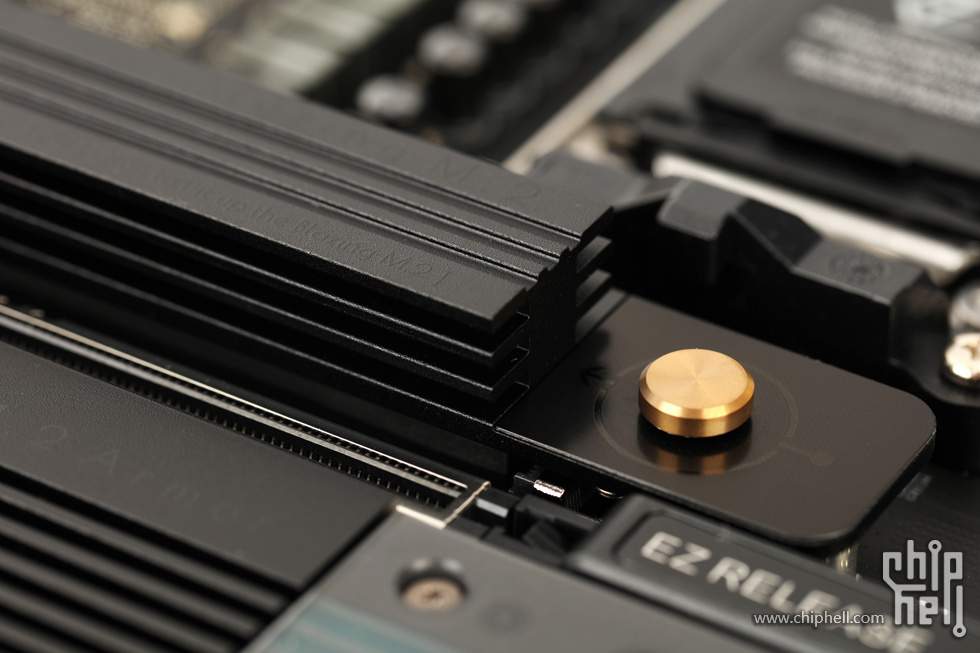

插槽尾销配备华擎的EZ Release显卡快拆机构.

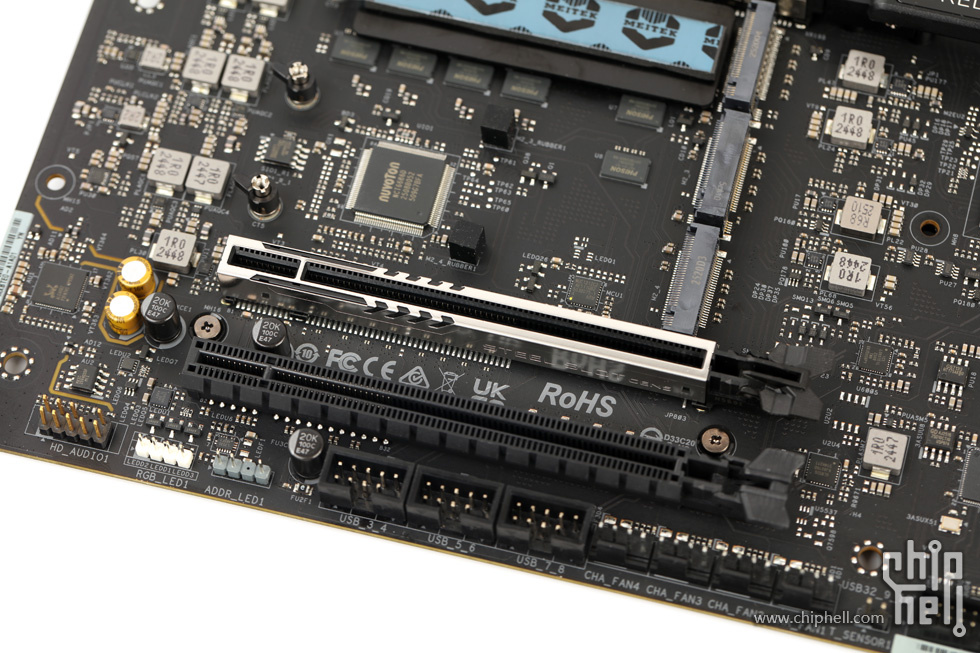

下方的2条PCIe插槽,分别是CPU提供的加固型PCIe 5.0 x16全长插槽以及芯片组提供的底部PCIe 3.0 x16全长插槽(最高速率为PCIe 3.0 x4).

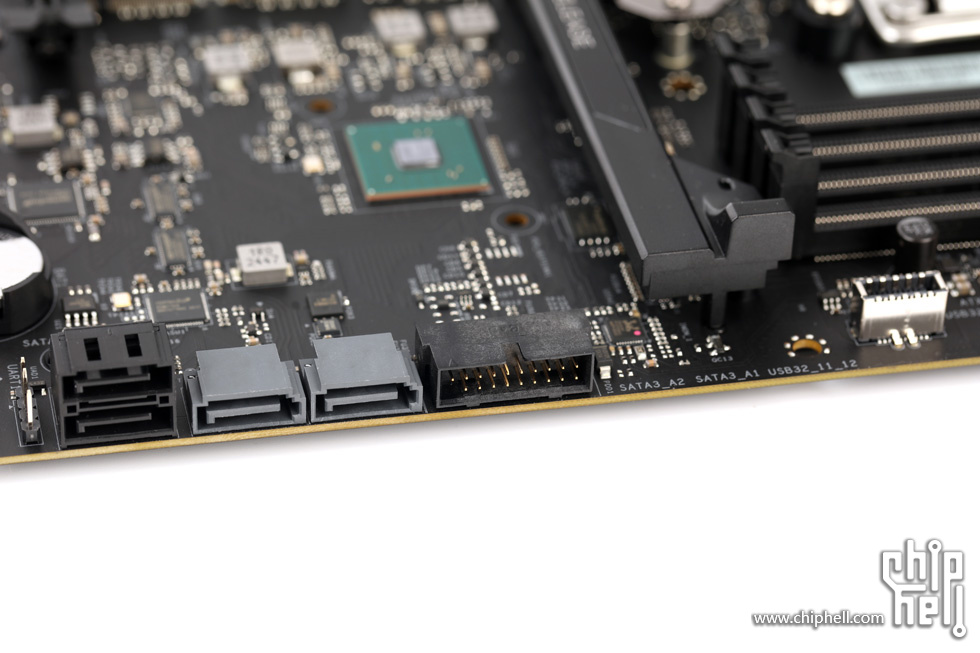

主板右下角,配有4个原生SATA3接口,1个前置USB 5Gbps接口以及1个前置USB 20Gbps Type-C接口.

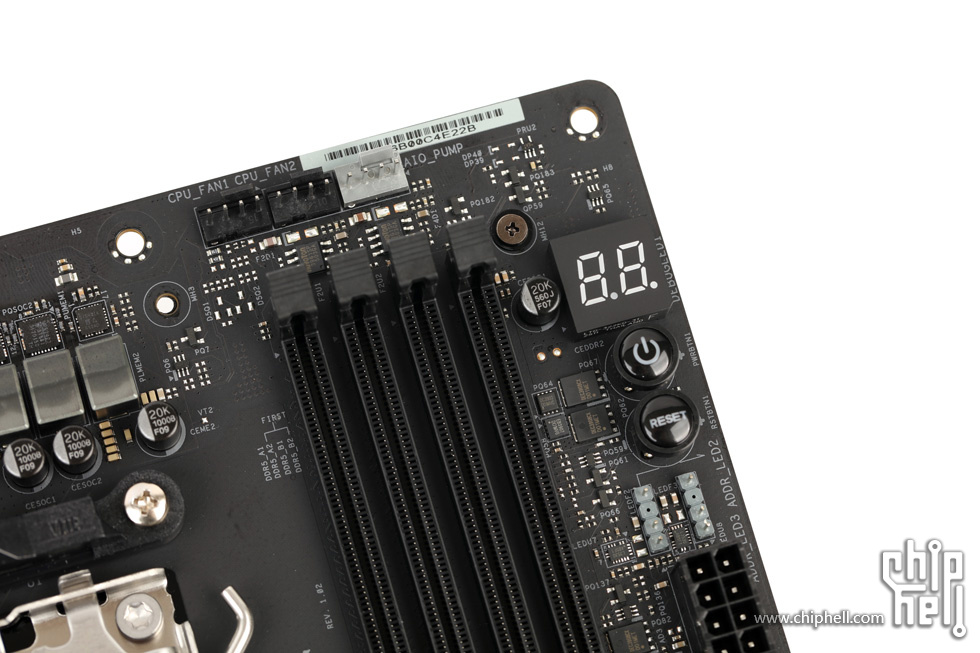

主板右上角,设有2个CPU风扇接口,1个AIO水泵接口,1个两位数字的Debug指示器,1组开机与复位按钮,以及2个ARGB接口.

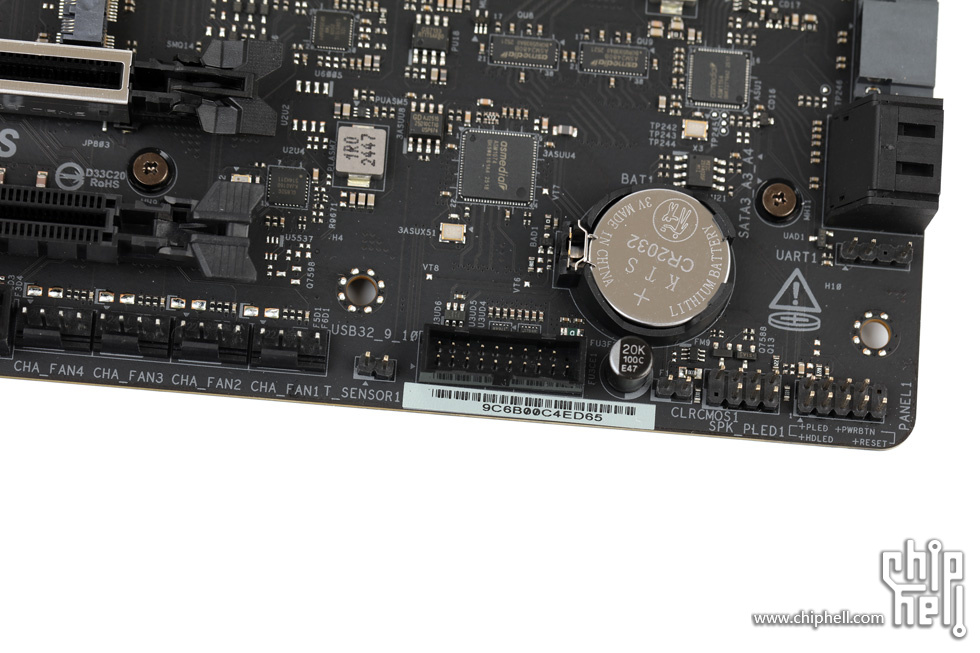

主板底部右侧,有4个机箱风扇接口,1个温度传感器接针,1个前置USB 5Gbps接口,1个清除CMOS接针,1个扬声器接口以及开机跳线.

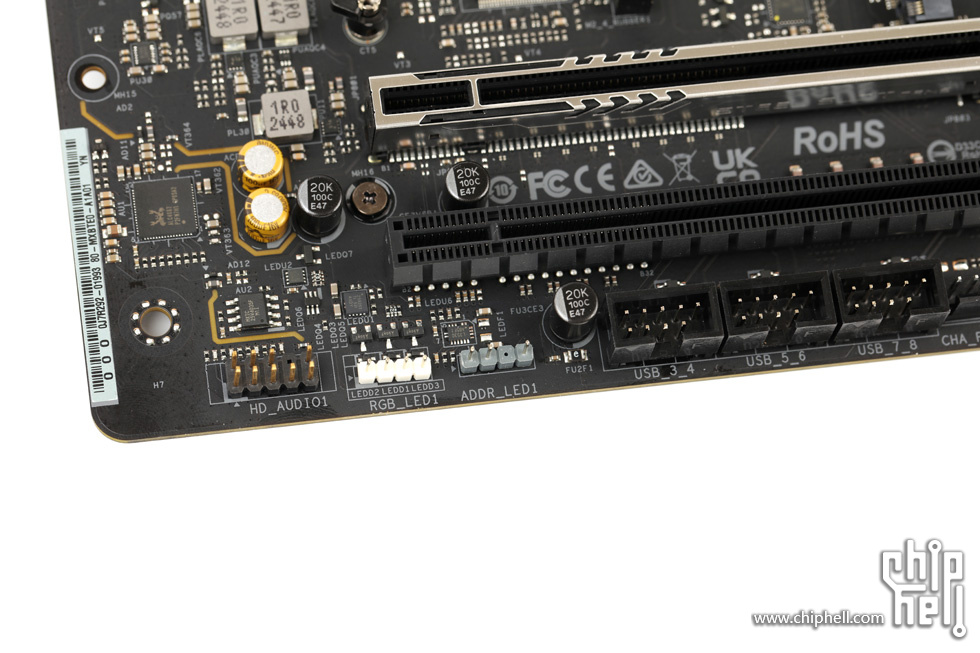

主板底部左侧,设有1个前置音频接口,2个ARGB接口以及3个前置USB 2.0接口.
主板音频区域,基于Realtek ALC4082 Codec方案.

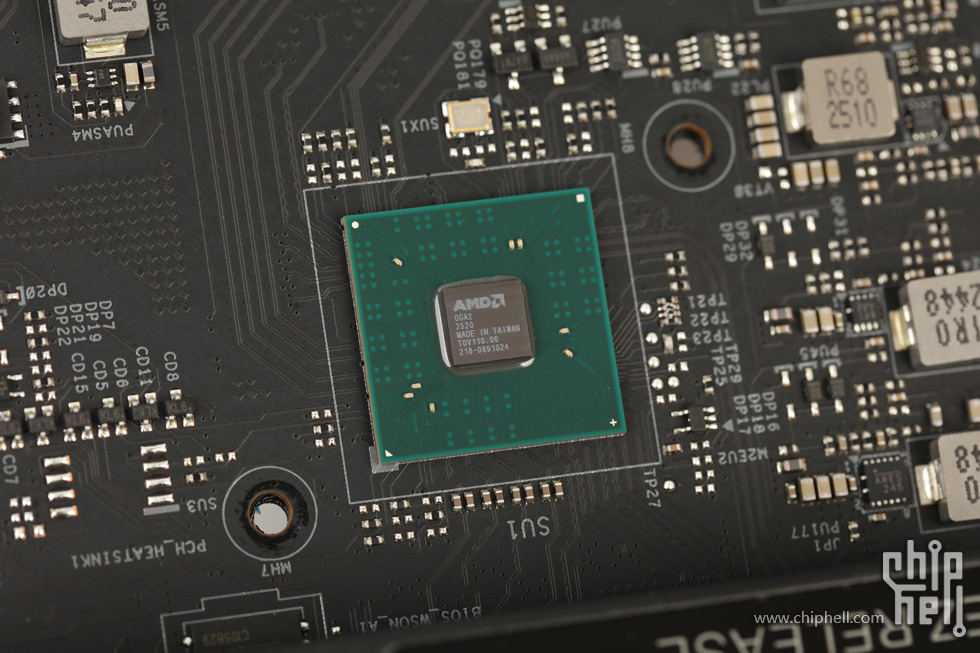

AMD X870芯片组.
Nuvoton NCT6686D芯片,提供运行状态监控等.

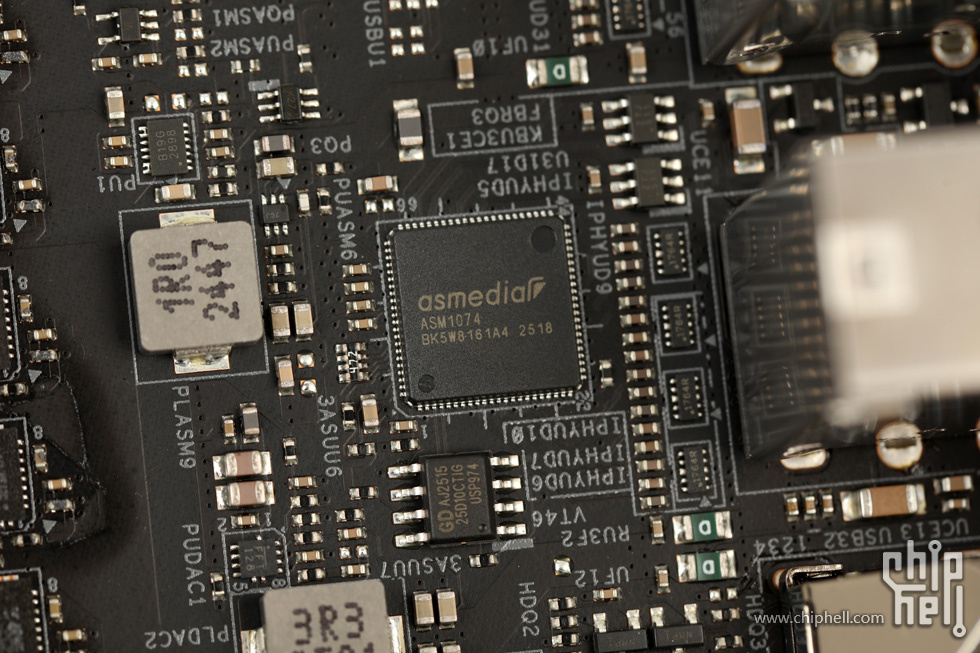

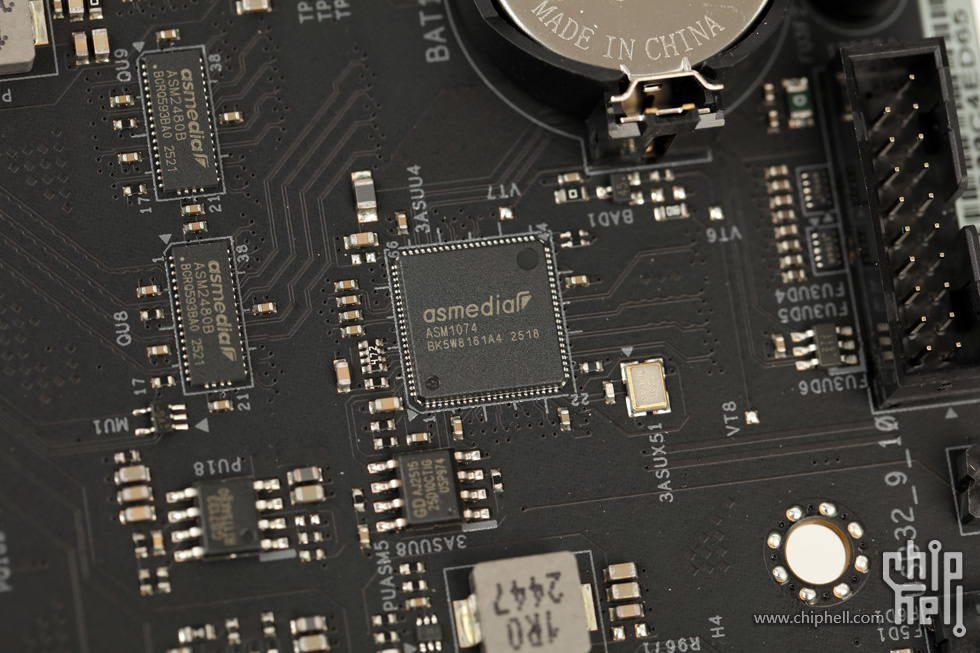

ASM1074芯片,为前置USB 3.0接口提供支持.

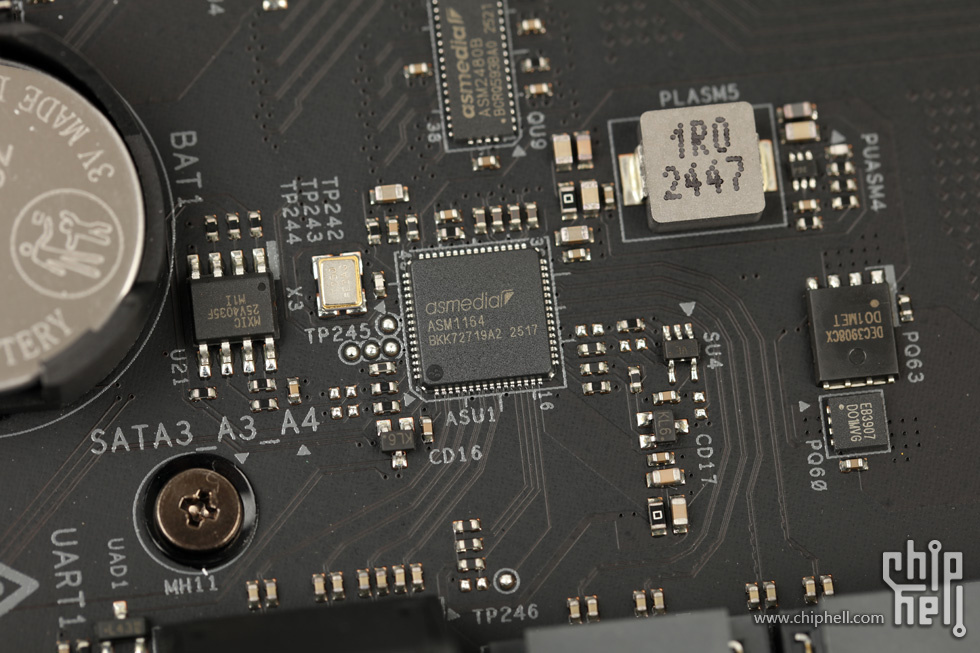

ASM1164芯片,为SATA接口提供支持.

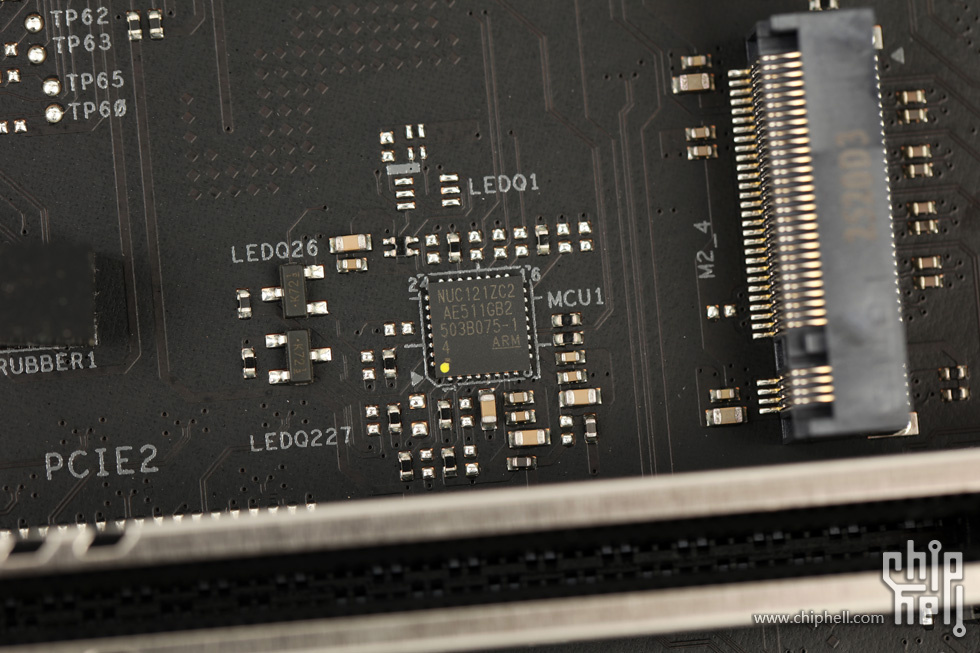

用于RGB灯效控制的NUC121ZC2芯片.

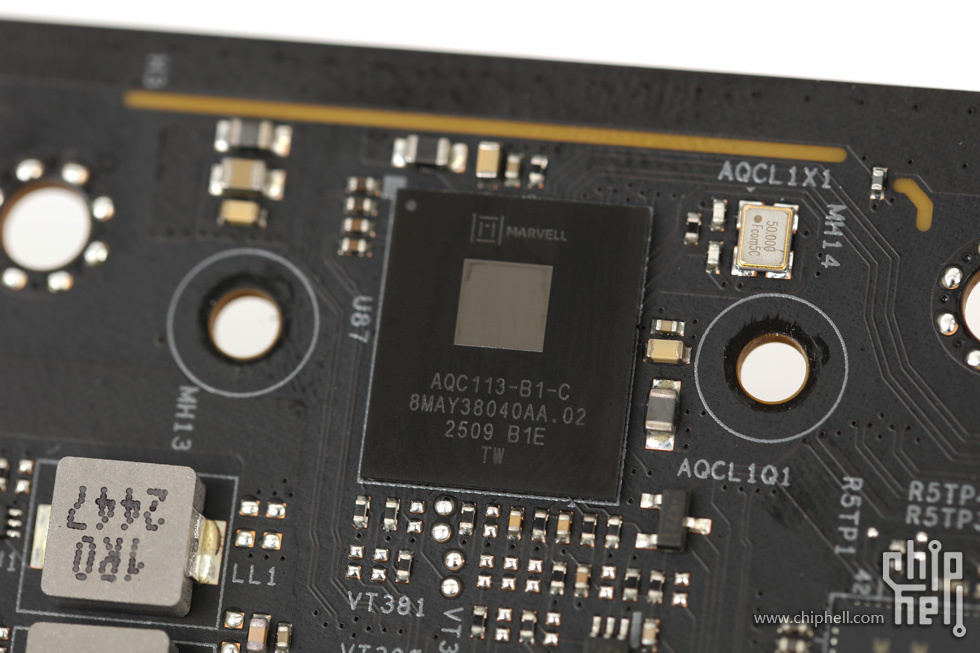

Marvell AQC113芯片,为10 Gbps有线网络提供支持.

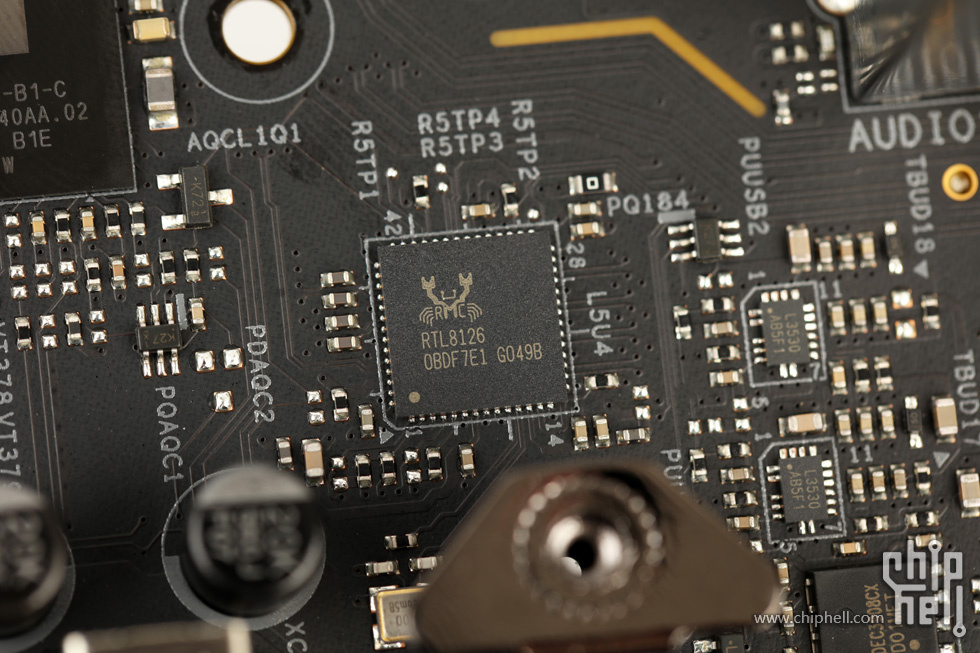

Realtek RTL8126芯片,为5Gbps有线网络提供支持.

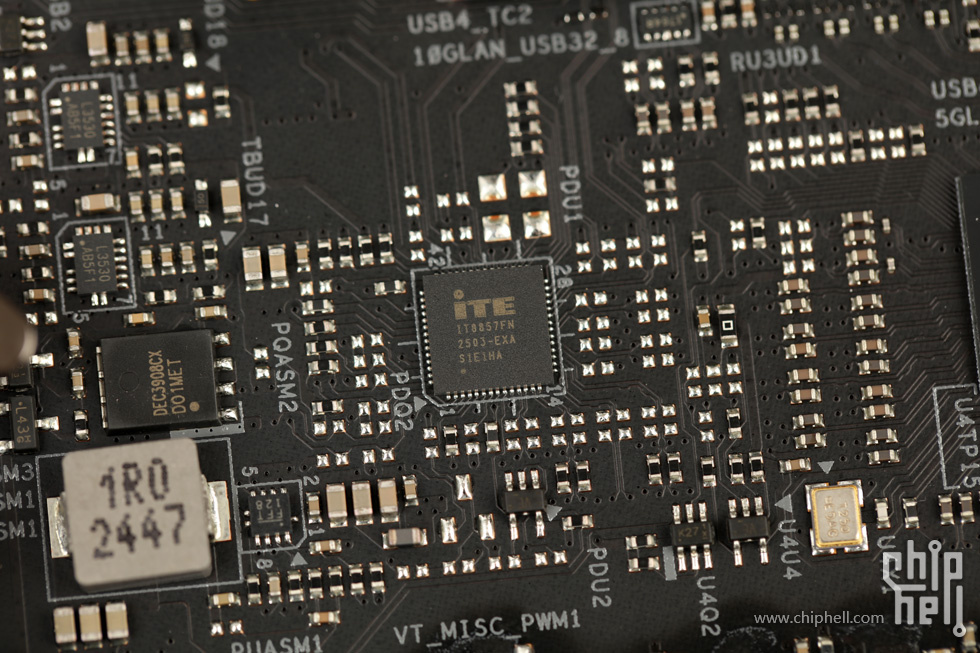

IT8857FN芯片,为USB 4接口提供PD充电支持.

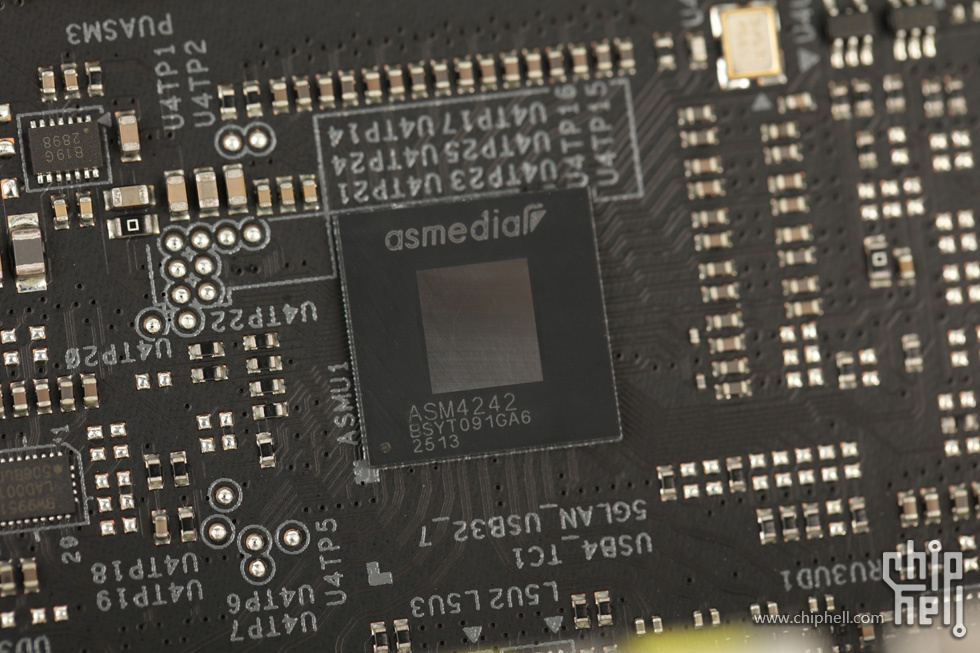

ASM4242控制器,为USB 4接口提供支持.
ASM1074芯片,为后置USB 3.0接口提供支持.

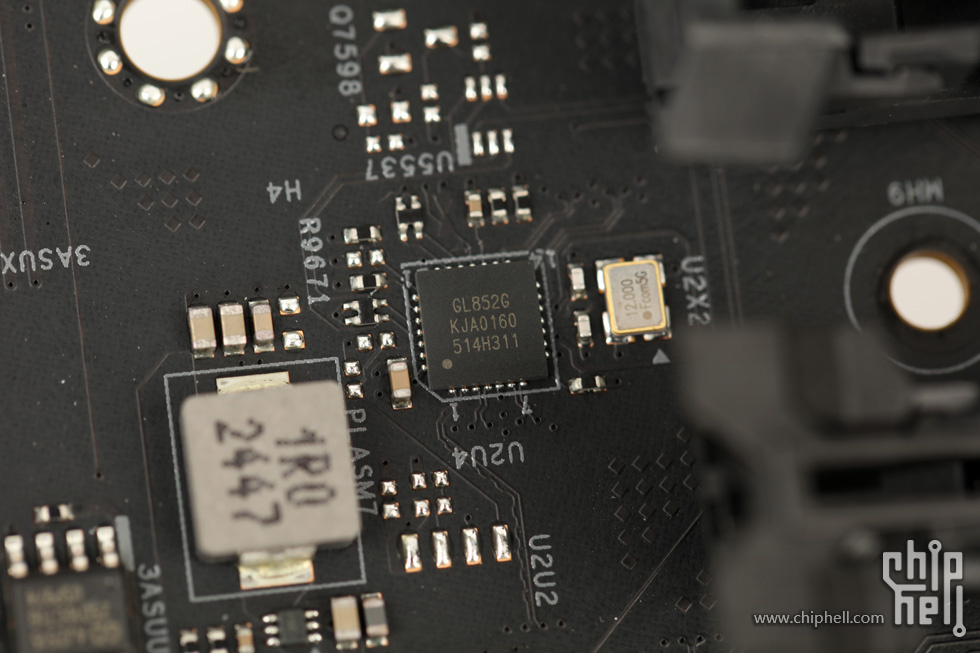

GL852G芯片,为主板后部的4个USB 2.0接口提供支持.
Wi-Fi网卡为RTL8922AE,支持Wi-Fi 7和蓝牙5.4规格.

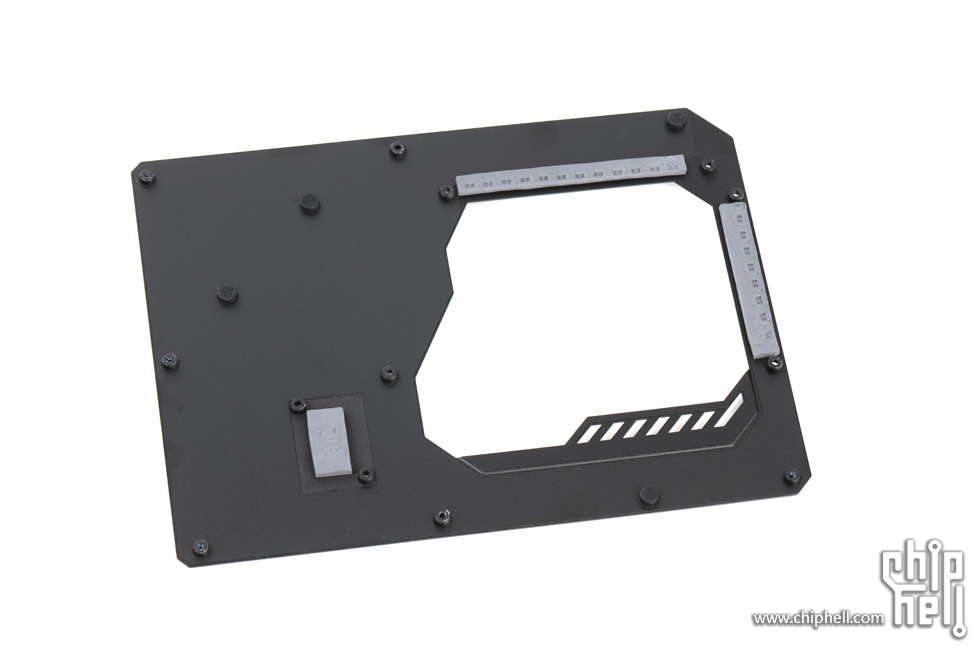

所有附件卸下后,最后将背板卸下,背板内侧在供电和芯片组处均设有导热垫.
|
