[新货开箱] [小7]EVGA GTX980 Class开箱测试+替换GTX680 Class OTES散热器

[复制链接]
跳转到指定楼层
1#
发表于 2014-11-28 19:25 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 max19831222 于 2014-11-28 19:29 编辑
大致的发文顺序可能是:
1楼:前言,就是废话和id图

2楼:开箱

3楼:默认散热器、频率下的:待机、满载、噪音、游戏等测试

4楼:显卡拆解图解

5楼:替换680class散热器测试

6楼:如上述替换成功后再测试2楼的内容并做下对比


首先上ID图:



前言:
由于目前显卡的性能一直停步不前,所以对于新出的980一点兴趣都没有,虽说功耗、频率以及oc能力都比较均衡,但是和780ti之流还是拉不开差距,直到出现了这么个显卡,有了让我想要折腾的冲动。

之前的780及780ti class由于是384bit,导致pcb和680class的pcb有些许差异,毕竟显存布线不同,而这次的980class目测下完全兼容,所以不假思索的直接京东首发就拿下先。

其实目前的显卡行情稍微明白点的都知道,不是好时间,新卡可能就会出来,而a卡的性价比高的连他ma都不认识,所以,你必须要有满满的信仰,好吗?




评分

5

查看全部评分

2#
 楼主| 发表于 2014-11-28 19:25 | 只看该作者
本帖最后由 max19831222 于 2014-11-28 20:05 编辑
开箱:(今天早上大概9点不到京东就送来了,速度确实快,再次先表扬下。)

配的说明文字在图片上面,一下都是这么个顺序,请知晓

收货后心情一点都不激动,毕竟玩了太多显卡 。
京东首发购入,应该是第一个,所以不必担心接盘侠之类的问题,其实很多朋友说京东卖二手,我感觉京东不会那么傻,可能是发货的时候库房里面搞错,因为一般来说京东退货的商品都是直接退厂家的。不管怎么说,就是真的不幸做了接盘侠,还是可以无理由退货的,所以真的不必在意任何问题。

人刚刚到公司,京东的师傅就笑着来了,盒子基本没有什么磕碰,很满意


5299的首发价格,其实真心算便宜,海淘到手成本在4600-4700左右


一系列说明,反正我们不用去关心





下班到家后就直接开箱了,对于这次的980class,呵呵,真心感觉丑的可以,至少我认为所有2个或是3个奶都是丑的,有和我一样审美的同学吗?要么公版,要么非公特制的otes。好了,下面正式开箱。

打开盒子,所有东西都在一个盒子里


evga的附件一直不是很多,也就那么几个东西,这个一般也不用去关心,因为一般来说你是用不到的




最下面的就是显卡本体了,显卡外面有静电袋套着,这个样子,我去,真心难看


去掉袋子,露出显卡本尊


这次首发的显卡没有配置背板,不用在意,一把来说evga如果后续版本有配,那么之前买的用户也会赠送。


光看核心的话,我认为和680是一样的。。。。


pcb永远都是in china的


这次980class的接口不同于公版,我自己琢磨着,呵呵,就是因为用的680pcb,所以连改都没改。
那些防尘罩已经是evga的惯例了


pcb版本永远都是1.0的,后续的evga在金手指也配置了防尘罩,进一步的保护显卡。恩,不错。


对于class来说,8+8的供电是必须的,一般来说class的核心供电都是14
边上有外接超频接口已经bios3档切换等,和680完全一样。




细心的发现了这次的侧面evga logo是镂空的,额,难道evga也开始要有灯了?
看了下图我就已经肯定了,2pin的一定是LED灯接口,颜色应该是白色


这次的ACX已经全面提升到2.0,好看吗?


风扇则是全面提升到10cm,看扇子的结构应该是往静音方面优化的
11叶的扇子,应该是很安静的。扇子logo带保护膜,evga还是很用心的。


另外就是散热壳子上的几处logo,都贴心的有保护膜
红色还是很骚的,和以前680背板上class logo的颜色一样,很漂亮






其实980class的外观确实没有什么出众,到是780ti kp确实很漂亮。
如何?和680class otes放在一起,那个好看?

下面就是上机了,到底会有灯吗?我想是必须的


上机之后,亮了,恩,不错,挺漂亮的白色LED,低调的很,这个挺好的。




从侧面看到2个奶,实在是丑的很


下面一楼就是待机温度之类的跑分测试了





评分

2

查看全部评分

3#
 楼主| 发表于 2014-11-28 19:25 | 只看该作者
本帖最后由 max19831222 于 2014-11-28 22:22 编辑
这楼主要就是默认散热器下的待机温度 、满载温度,游戏情况和跑分情况,还有默认电压下的一下小幅度oc情况等:


测试用的平台就是我平时用时的机器
CPU:3770k 4.5g@1.104v
主板:P8Z77 V-PRO
内存:三星金条1237周期 2400 10 12 12 24 1t@1.50v
CPU散热器:
显示器:DELL U3014 2560x1600



先介绍下980class的基本情况:

默认频率为1291,是目前市面上所有980中最高的,供电的话14,双8+8供电,双10cm风扇,显存还是4g+7010的频率,三星颗粒。




待机:

这次的980class叼,待机450rpm+,hoho,果然小核心温度就是那么的安逸,估计fanless也是没啥问题的,默认待机转速13%,后续如果换680class otes散热器的话,需要bios中修改下
另外手气不是很好,69.9的asic对于980来说是比较低的,不过一般来说1500的频率不是很大问题。
由于待机转速超低,在京今天20度室温的情况下待机基本在27-28度左右,680class在同情况下待机温度为24度,1200rpm


全默认下,由基础频率1291boost到1418,由于asic过低,基本这个boost频率不会很高,算一下只有127,如果玩家比较在意的话,可以自己修改bios直接boost到1500+也是无问题的。
满载电压1.206v,应该属于比较大众的电压,这个满载电压高低应该也和asic有关,asic高的可能满载电压低,反之则相反。




默认跑分:

由于需要做的事情比较多,而且这个算是实时更新,所以就不跑太多的东西了
口述第一感觉确实待机很安静,毕竟450+rpm的确也不会有什么声音。
默认频率跑11的话温度最高大概60度不到,这个截图忘记了,反正就是安静加低温
然后默认分数如下
gpu分数也算是超过6000分了,中规中矩,这卡不会触及功耗,测试中不会降频。




默认电压小幅oc跑分:

然后默认电压下核心加100,满载boost到1518,显存默认
看来离7000的总分不远了


在之后电压默认,核心加104,显存加500,最终boost1522 显存8000跑下
果然很轻松的就突破7000分,好简单。。。




游戏测试:

还是偷懒下啦,由于玩的游戏太多,就拿比较新的测试下吧,就以孤岛惊魂4测试对象,毕竟我测试不是性能。
游戏测试:除了抗锯齿关闭外其他全部最高,毕竟那么高的分辨率了,开aa感觉没有实际意义。

默认的频率下游戏温度为67-68度左右,转速1200-1300rpm左右,可以用惊艳来表示。
然后在这个基础上,最终boost1522显存8000跑了大概1个小时的孤岛惊魂4,很稳定,游戏中温度稳定在72度左右,没有触及功耗。转速大概是1500rpm左右,很安静。就上写游戏截图吧,由于图片较大,就外链图片,可以放大观看。

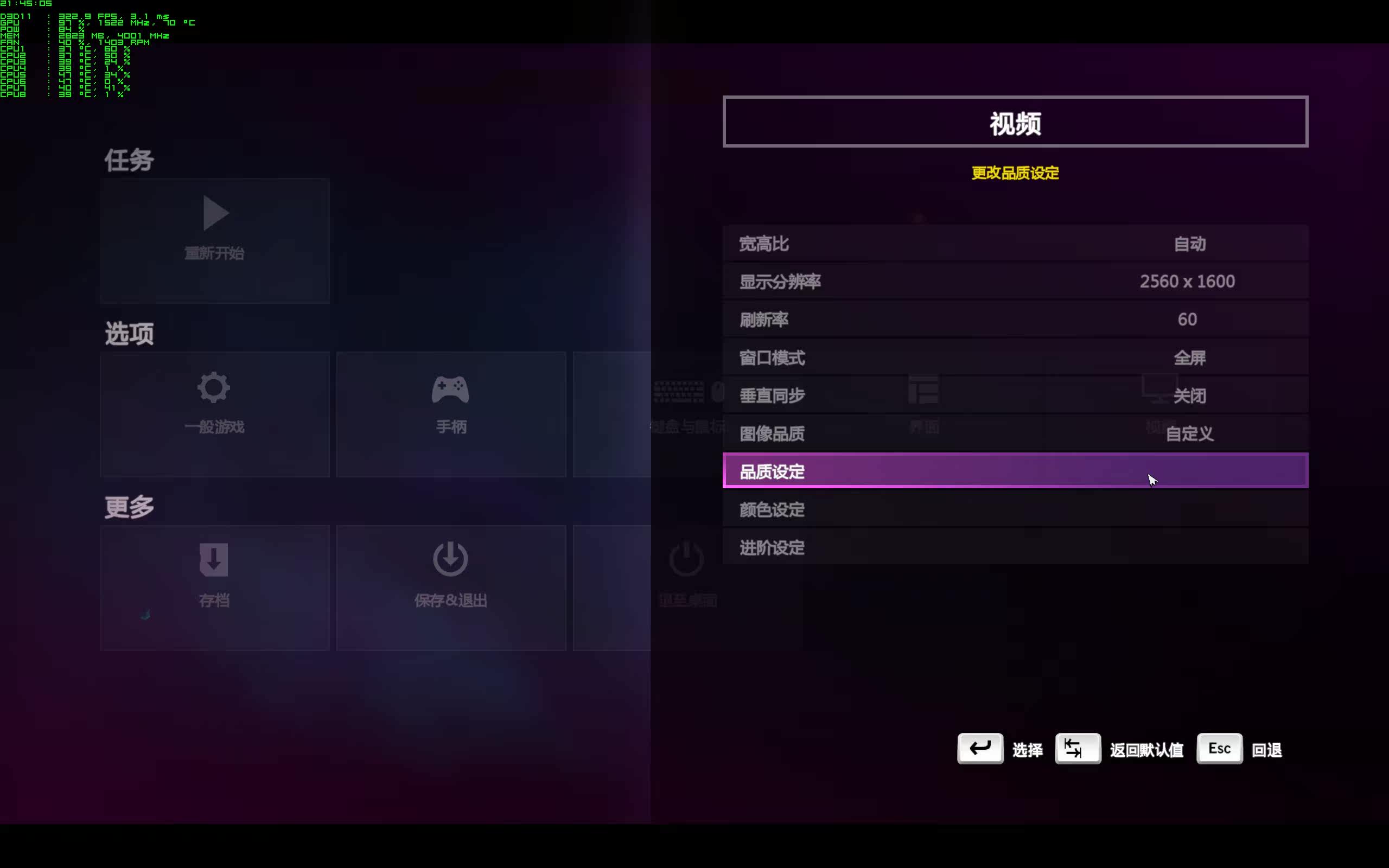

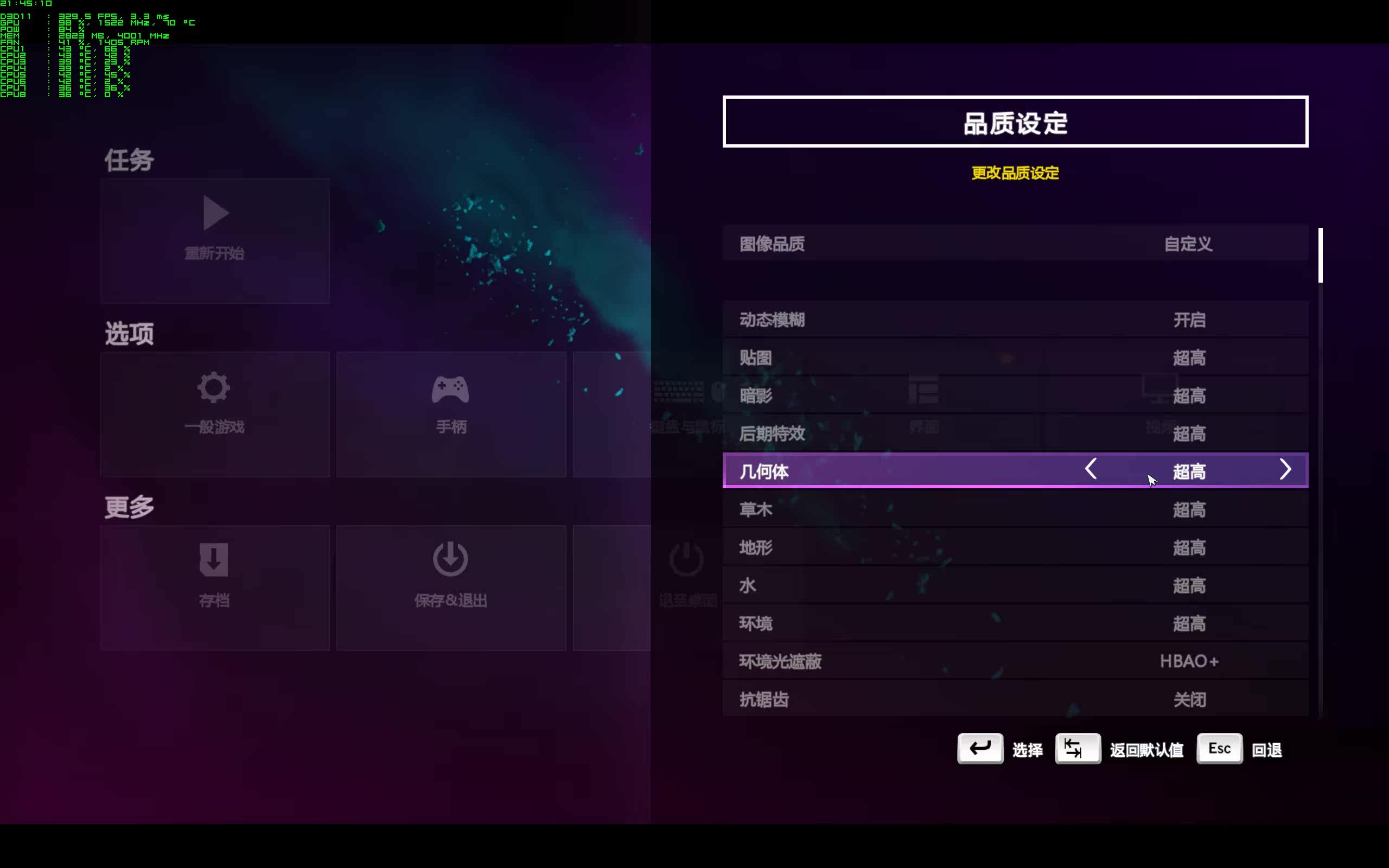

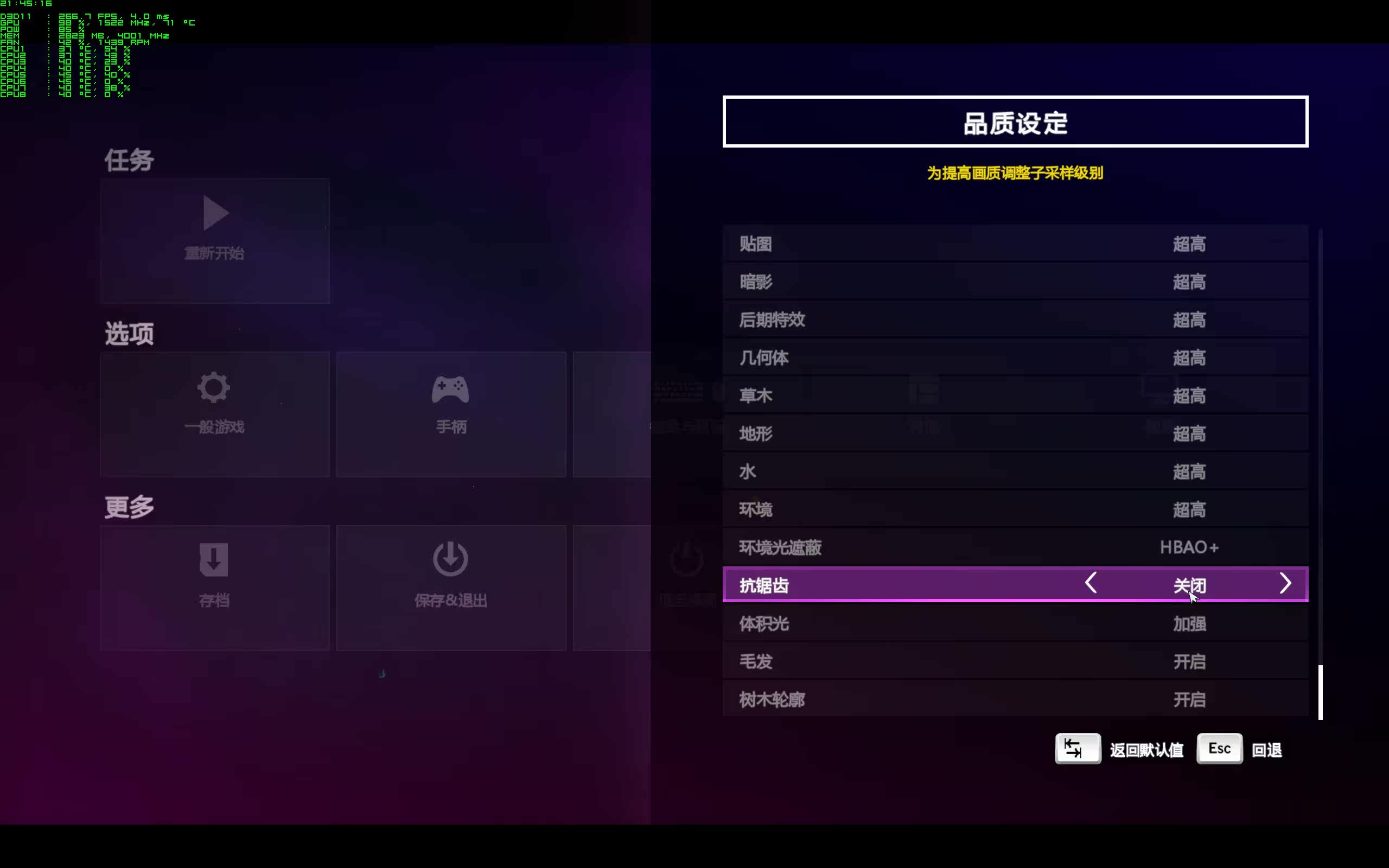

游戏设置:

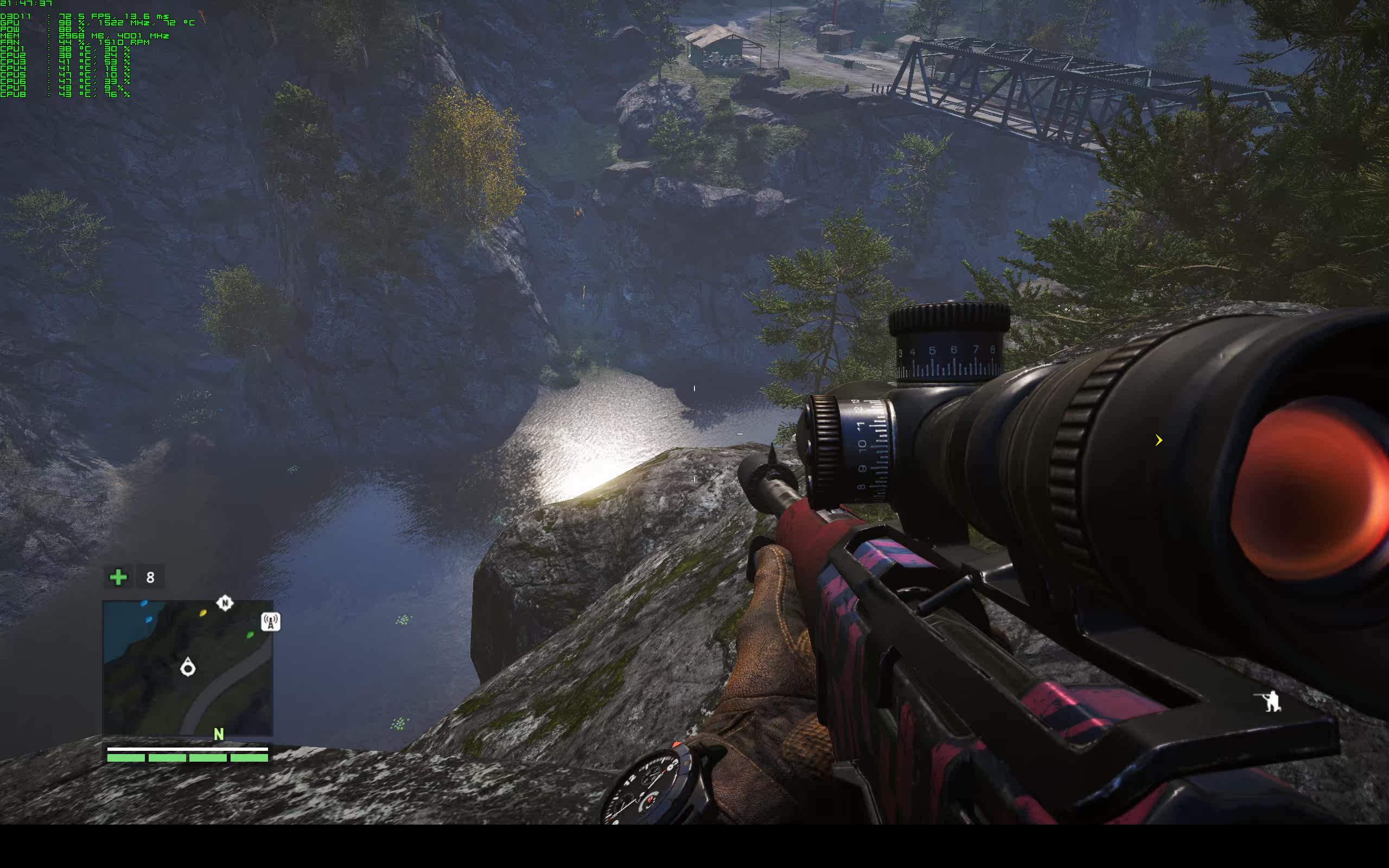

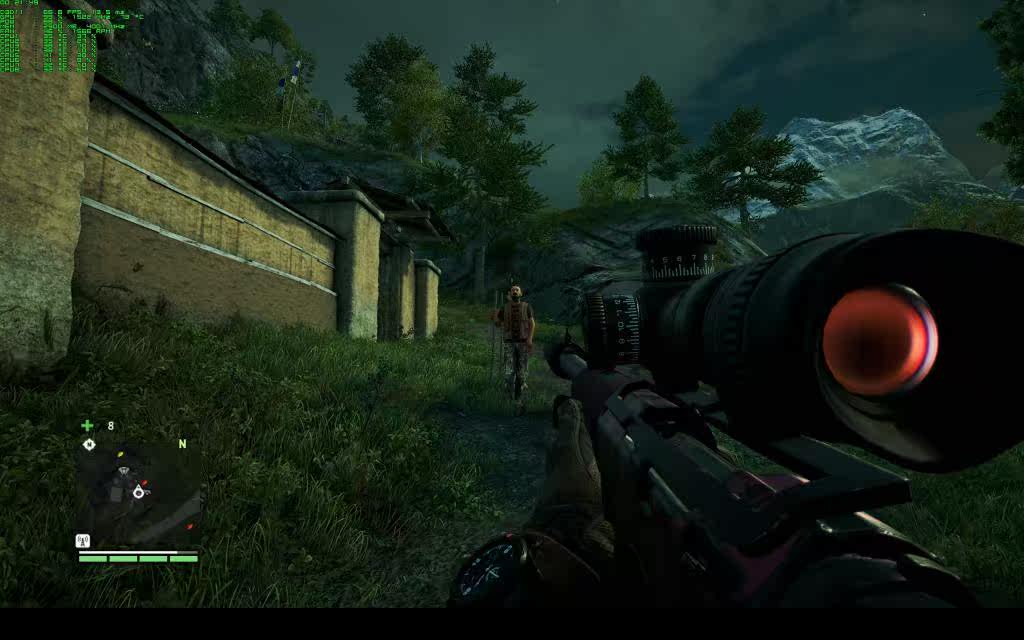

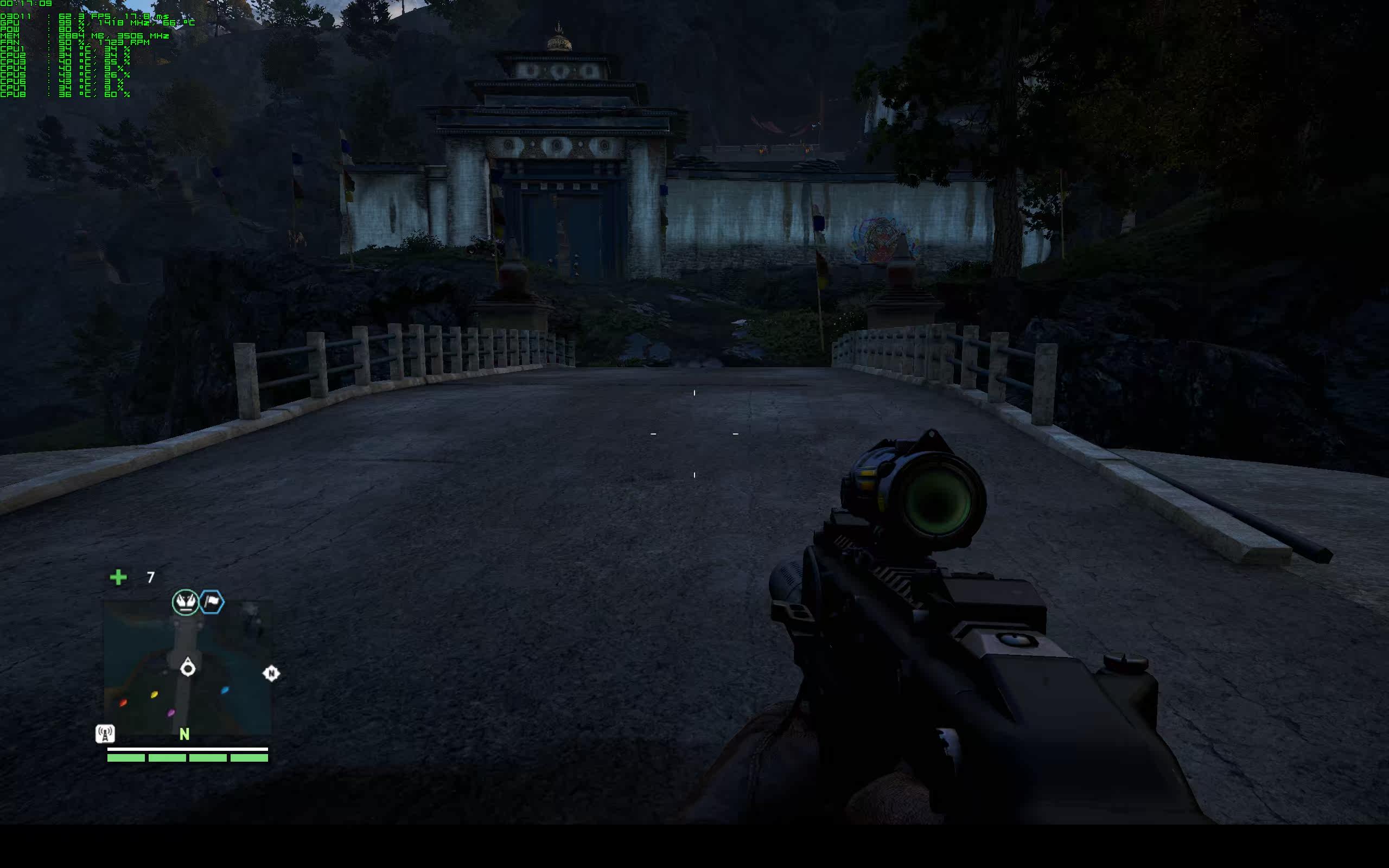

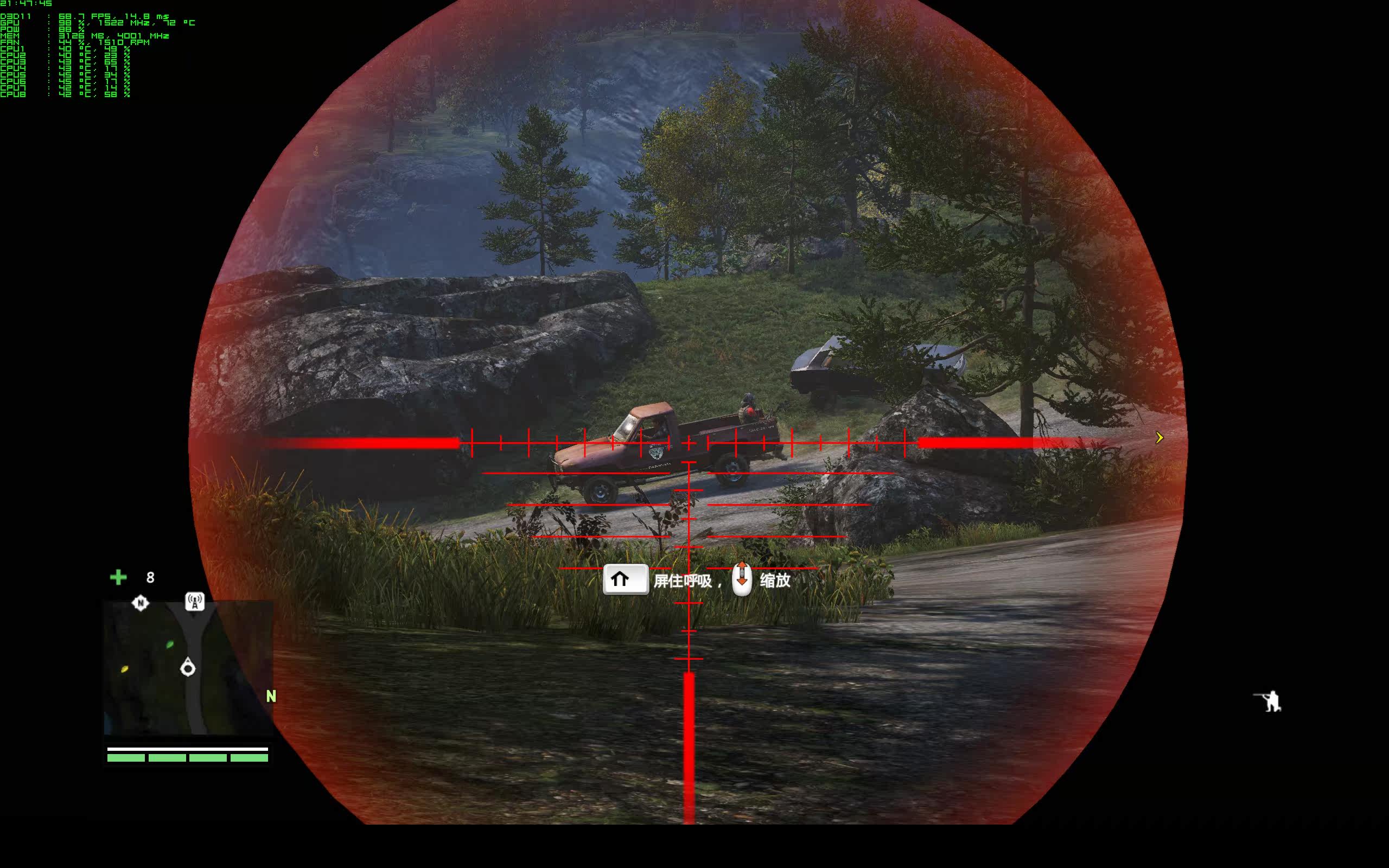

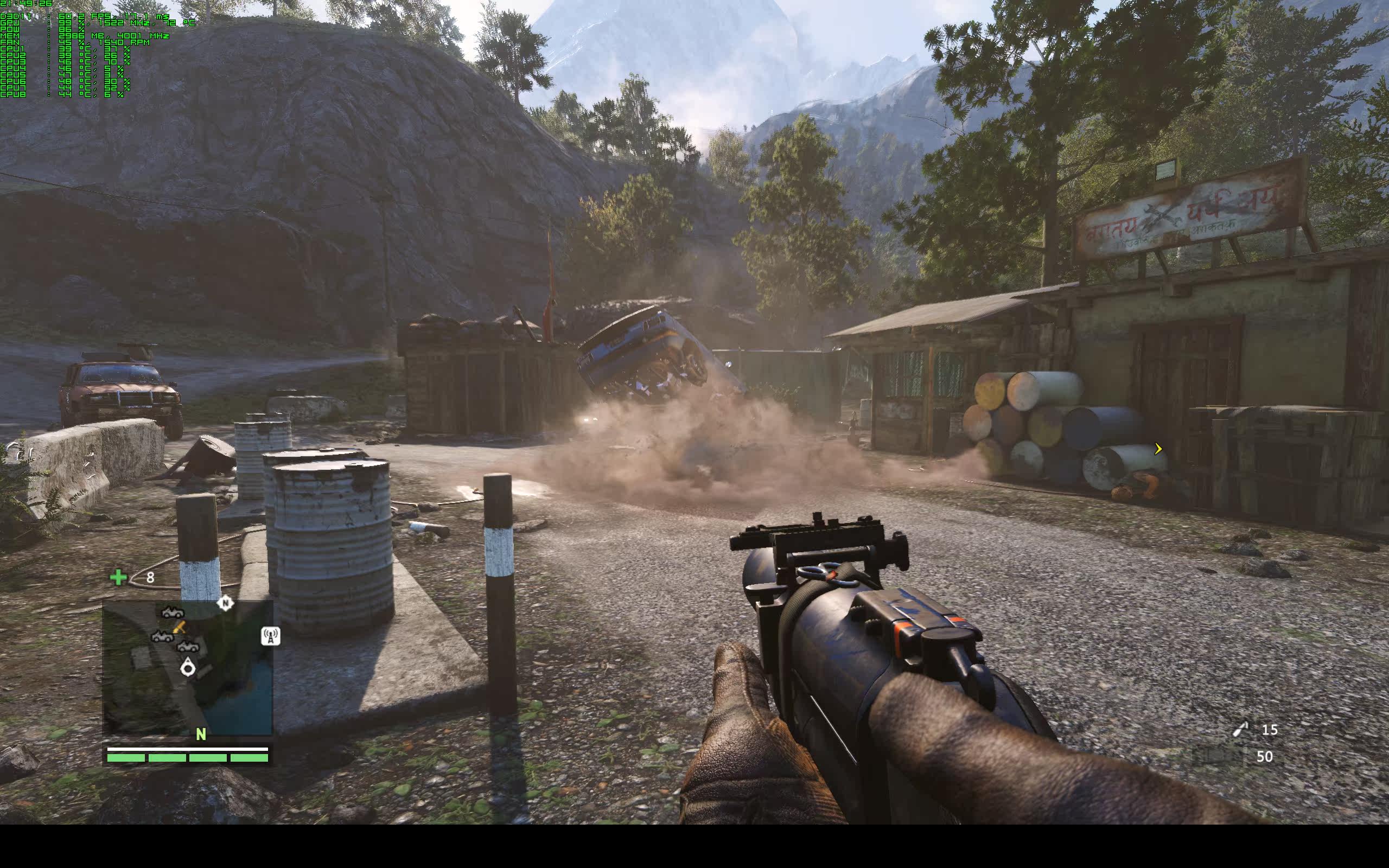

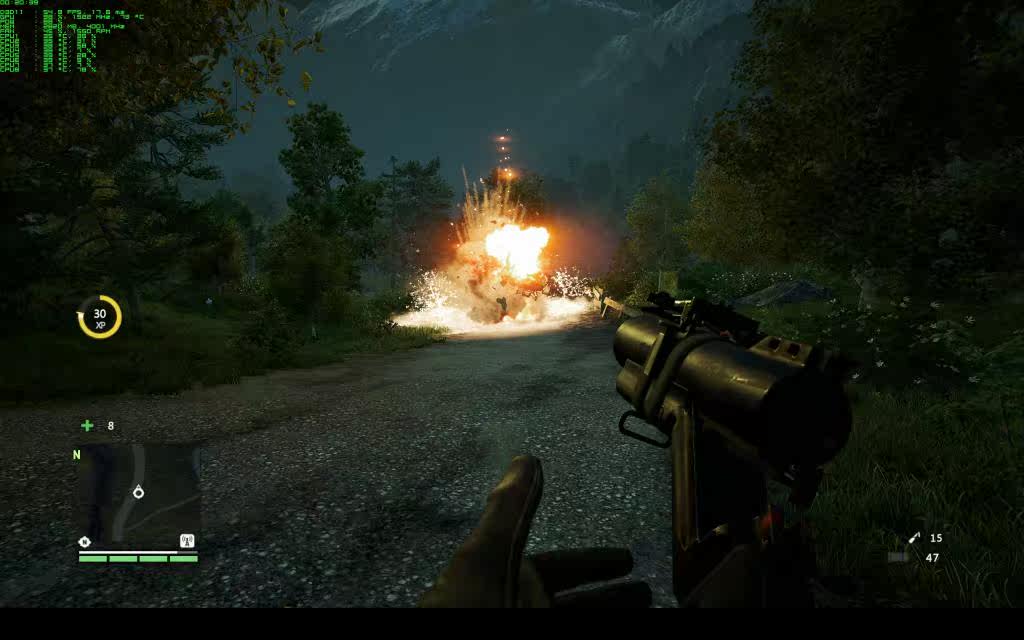

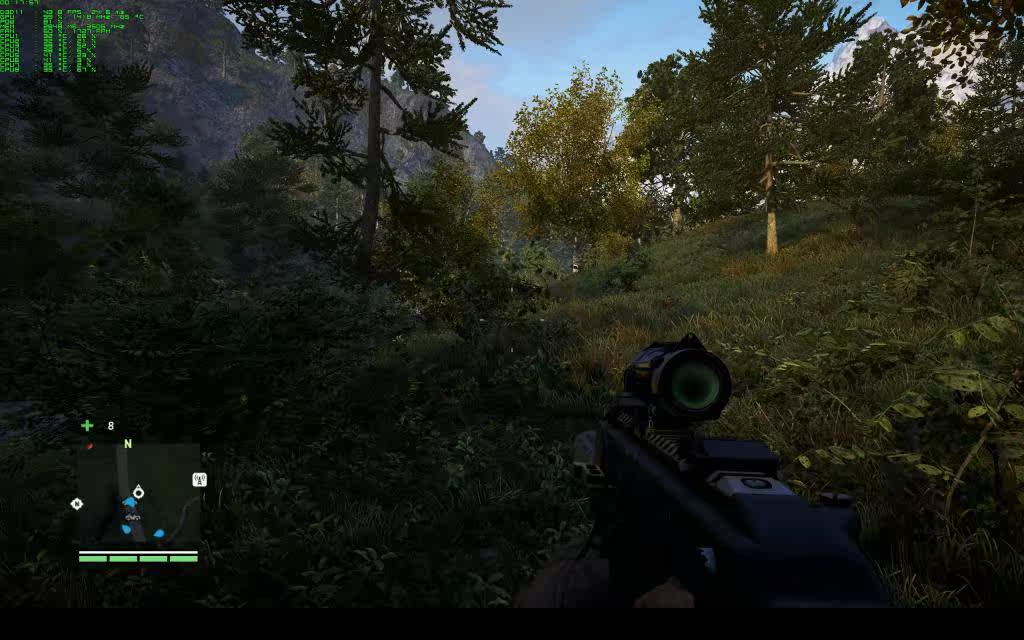

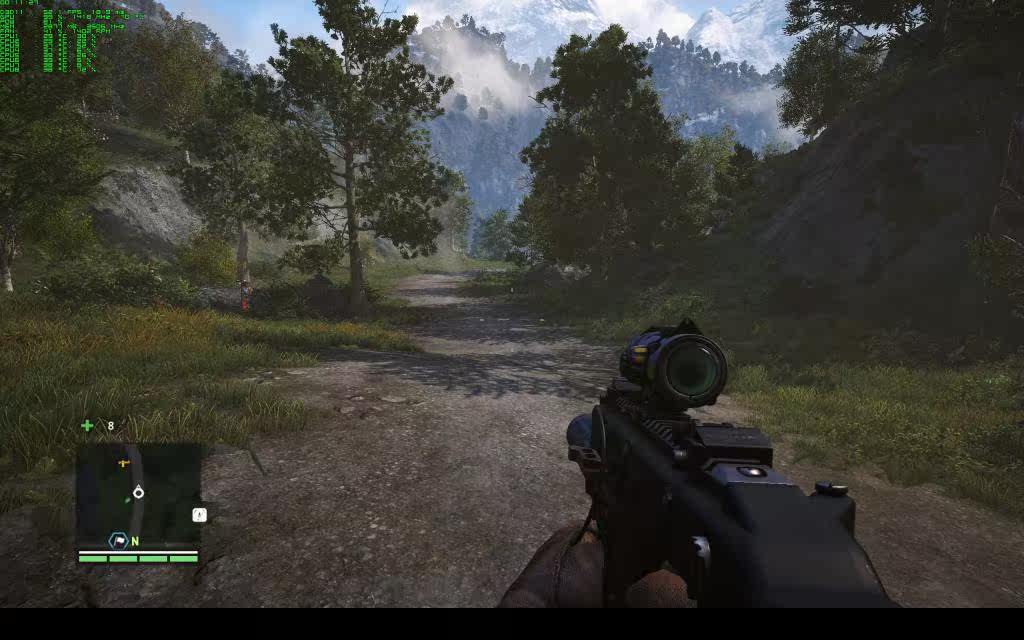

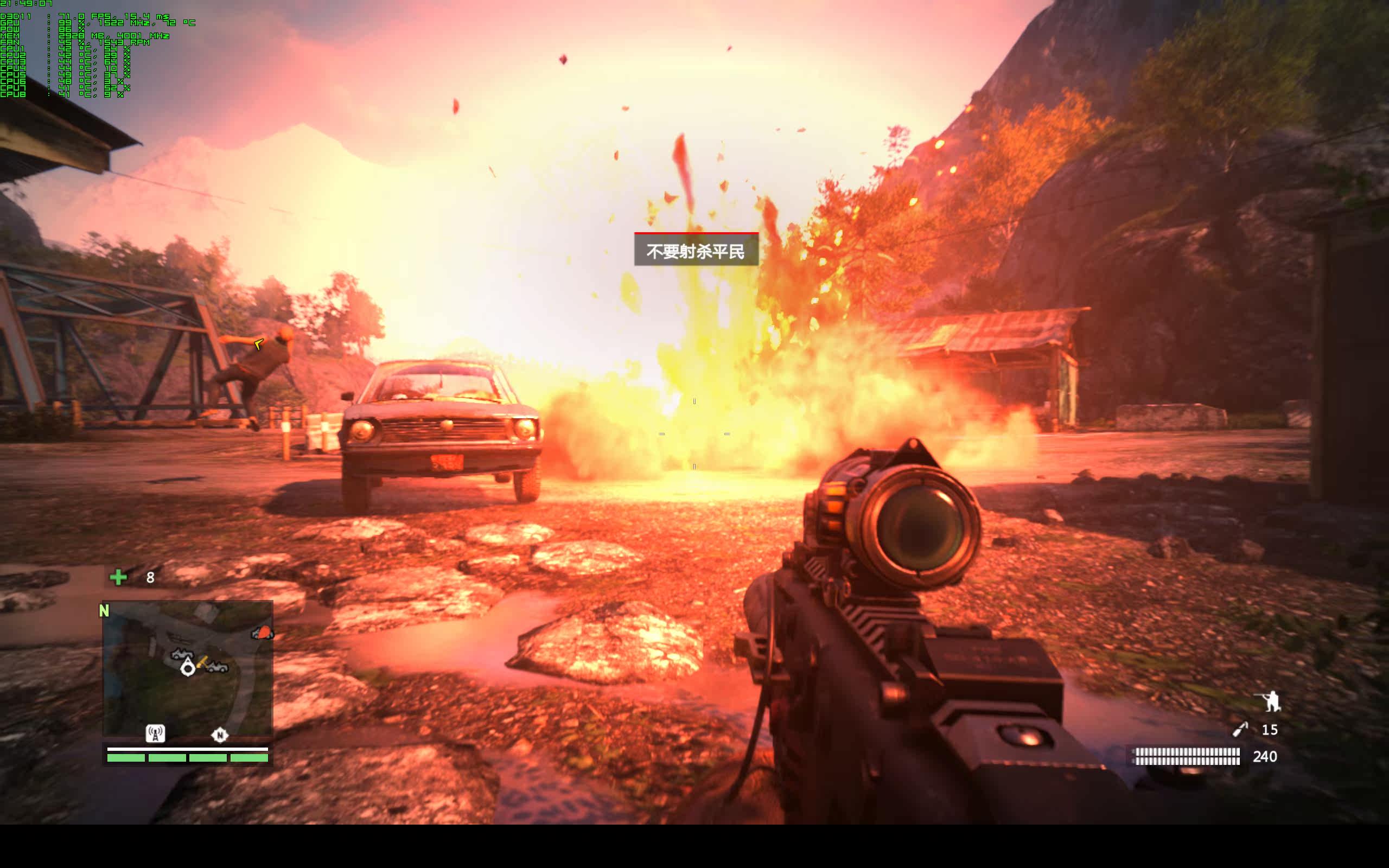

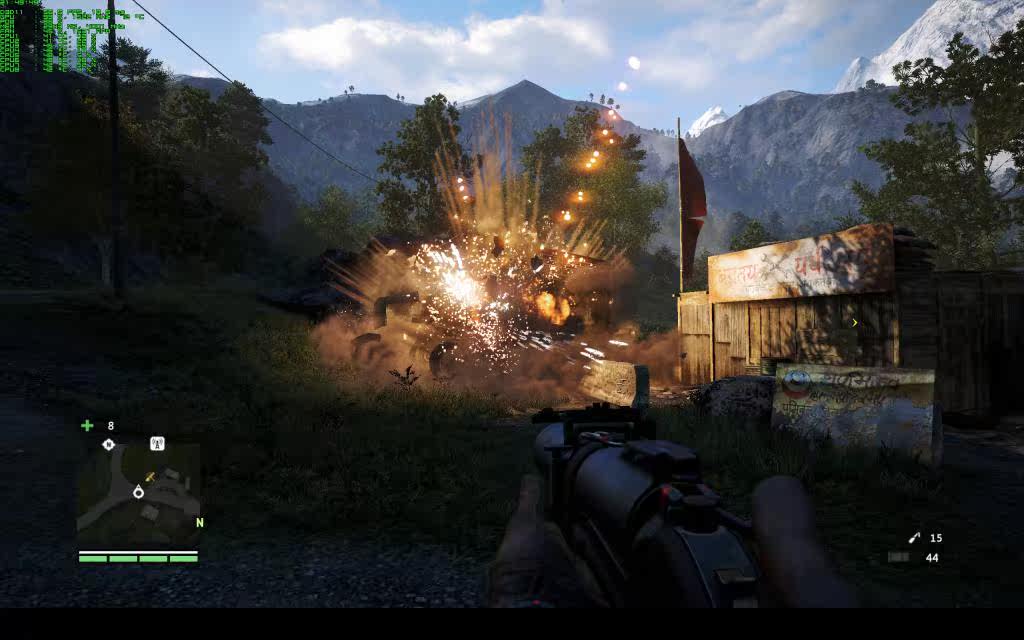

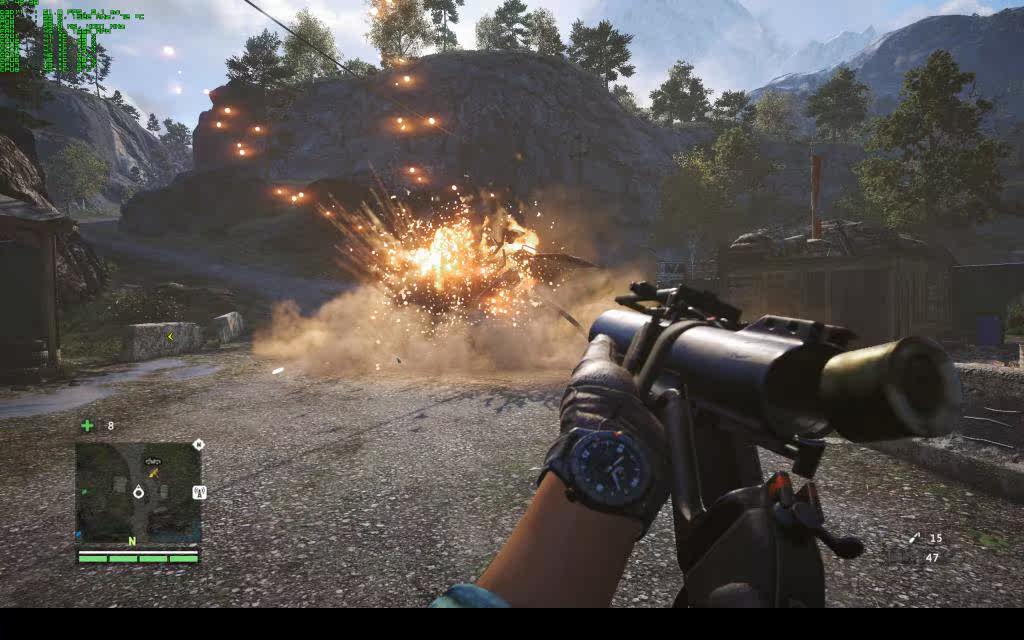

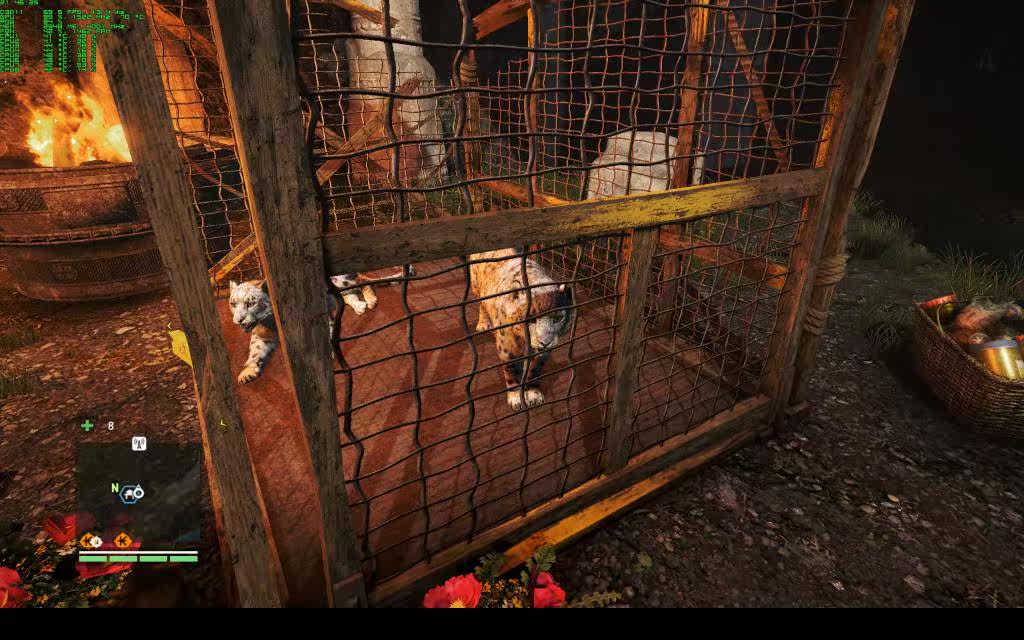

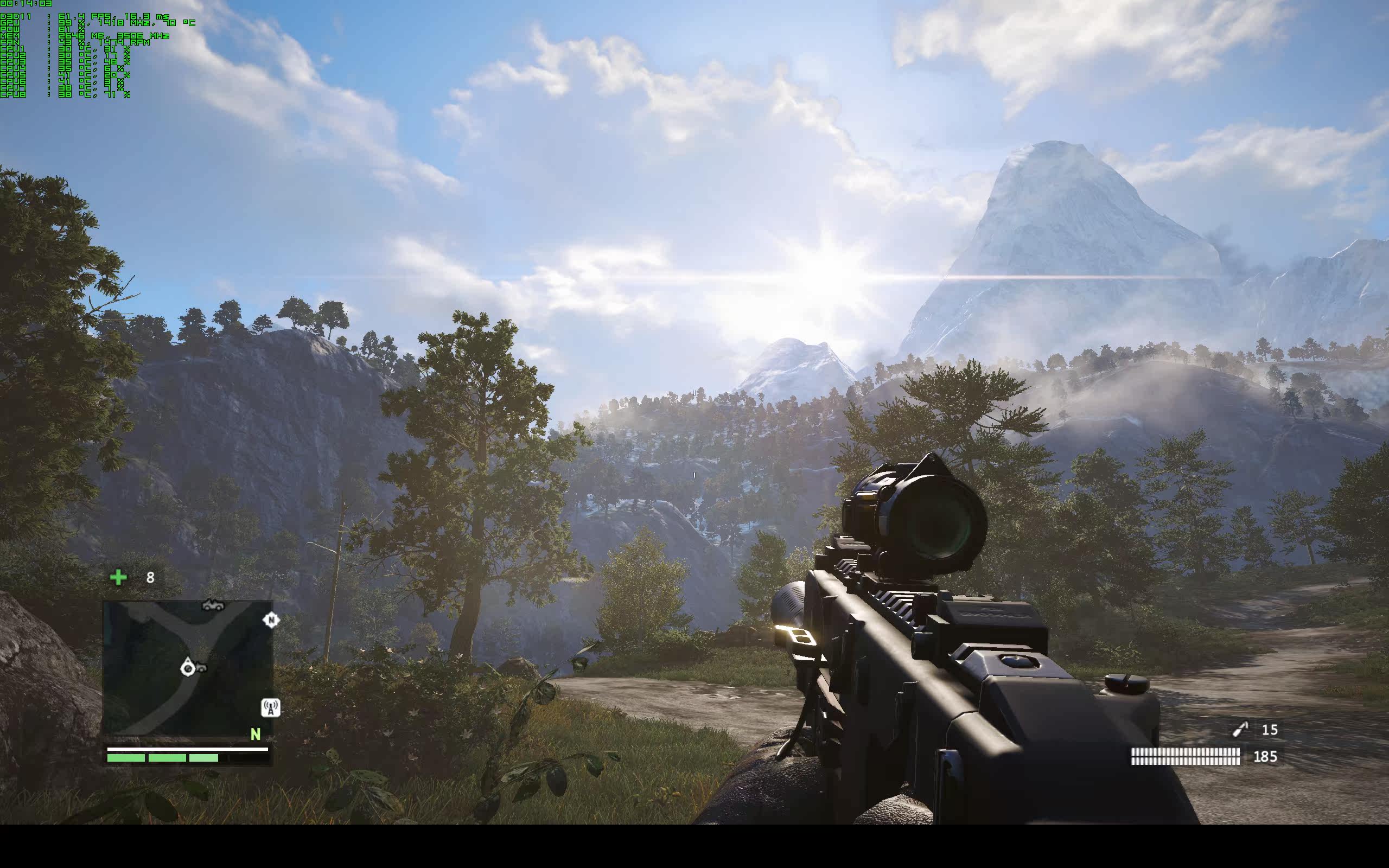

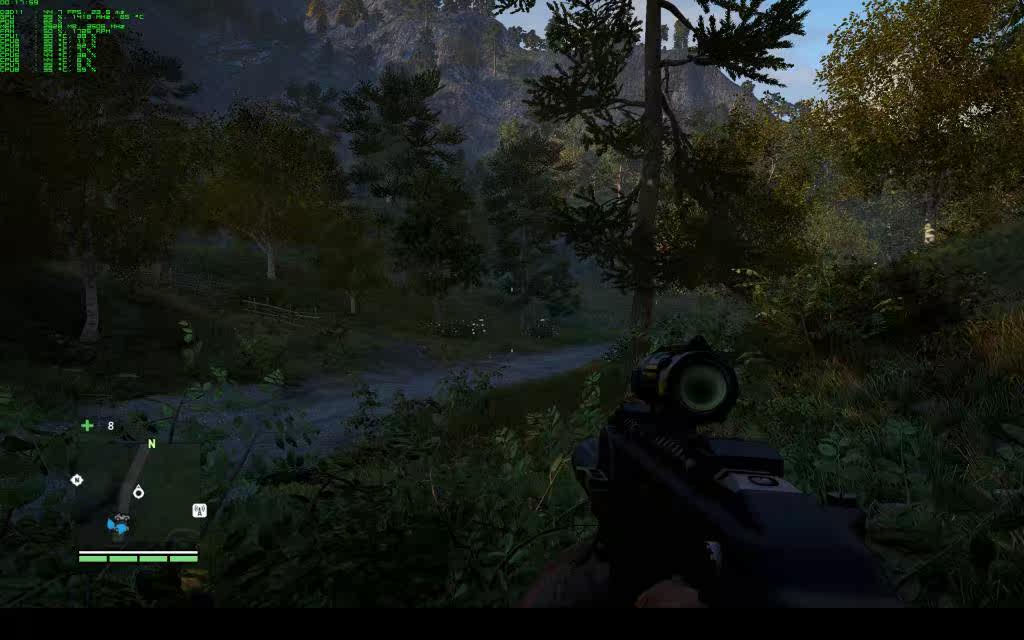

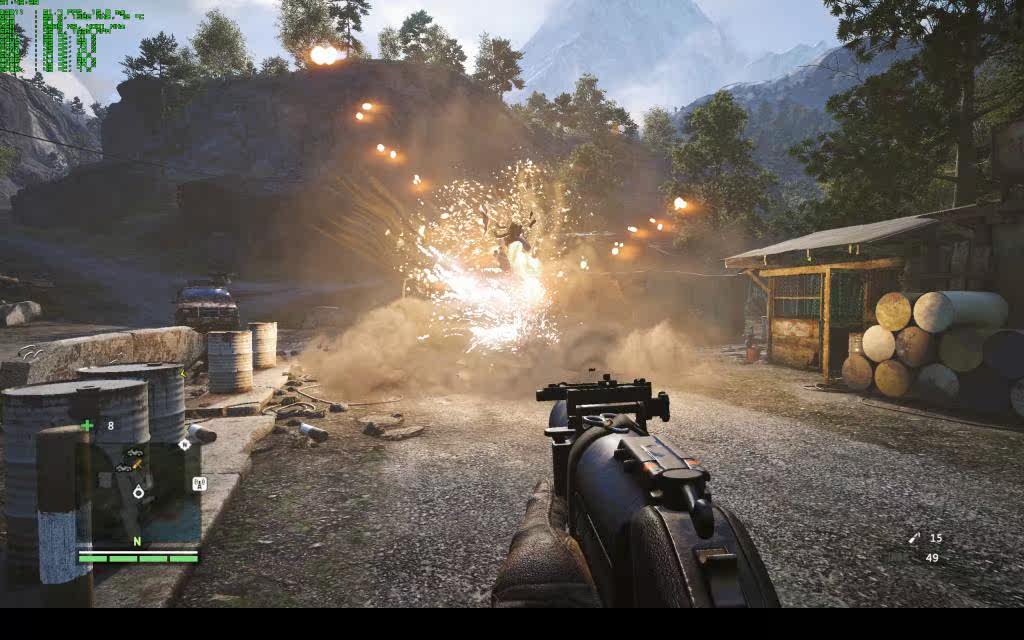

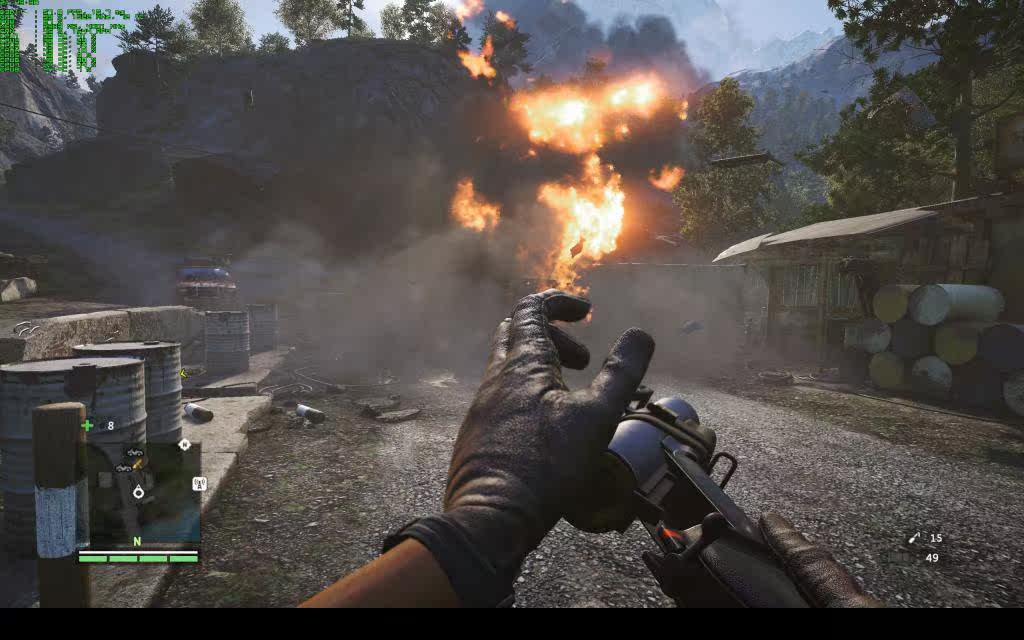

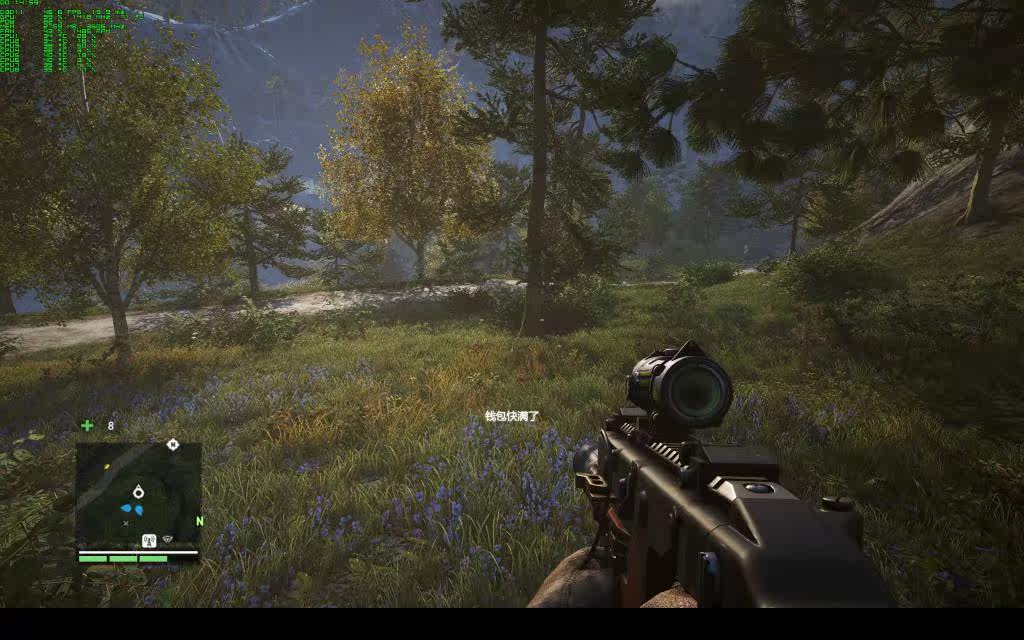

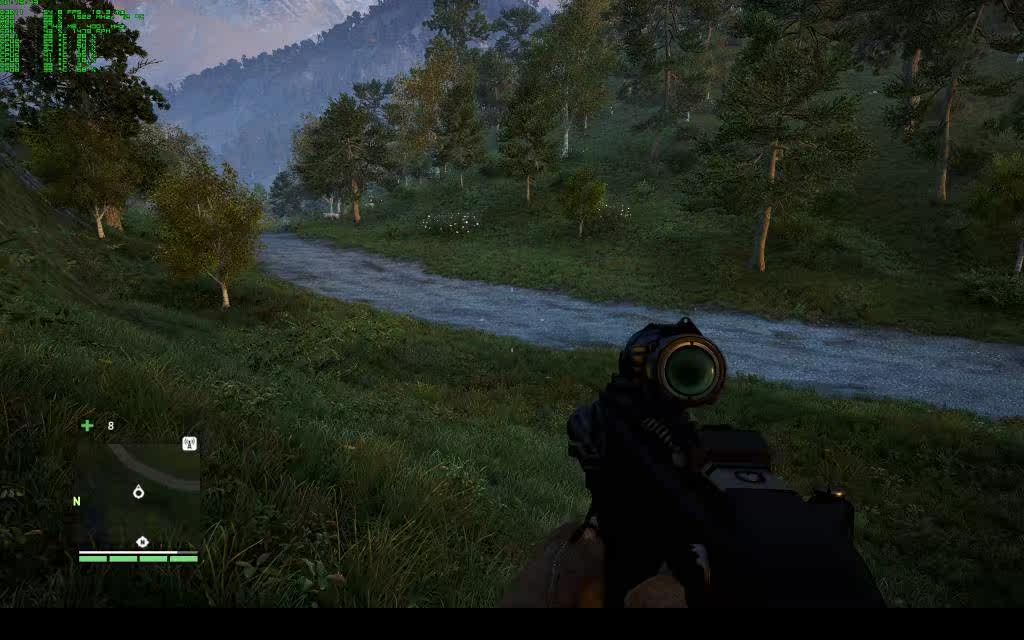

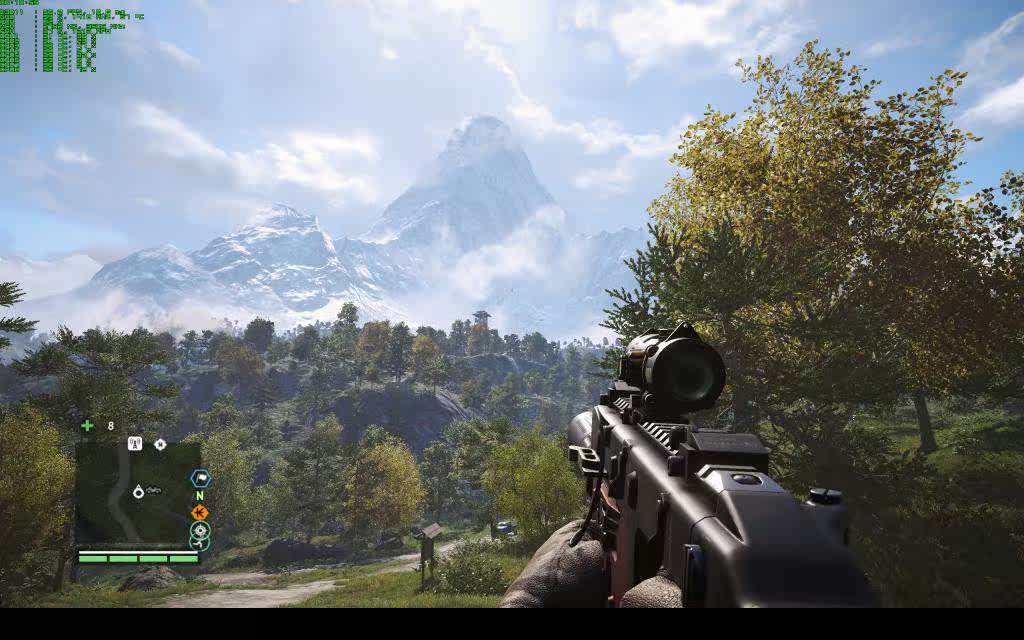

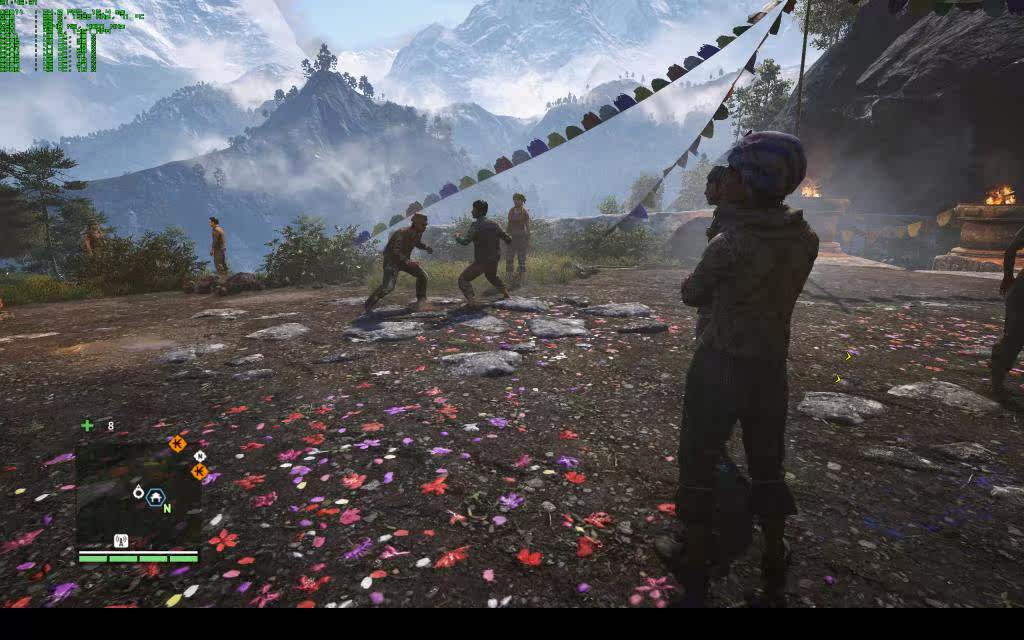

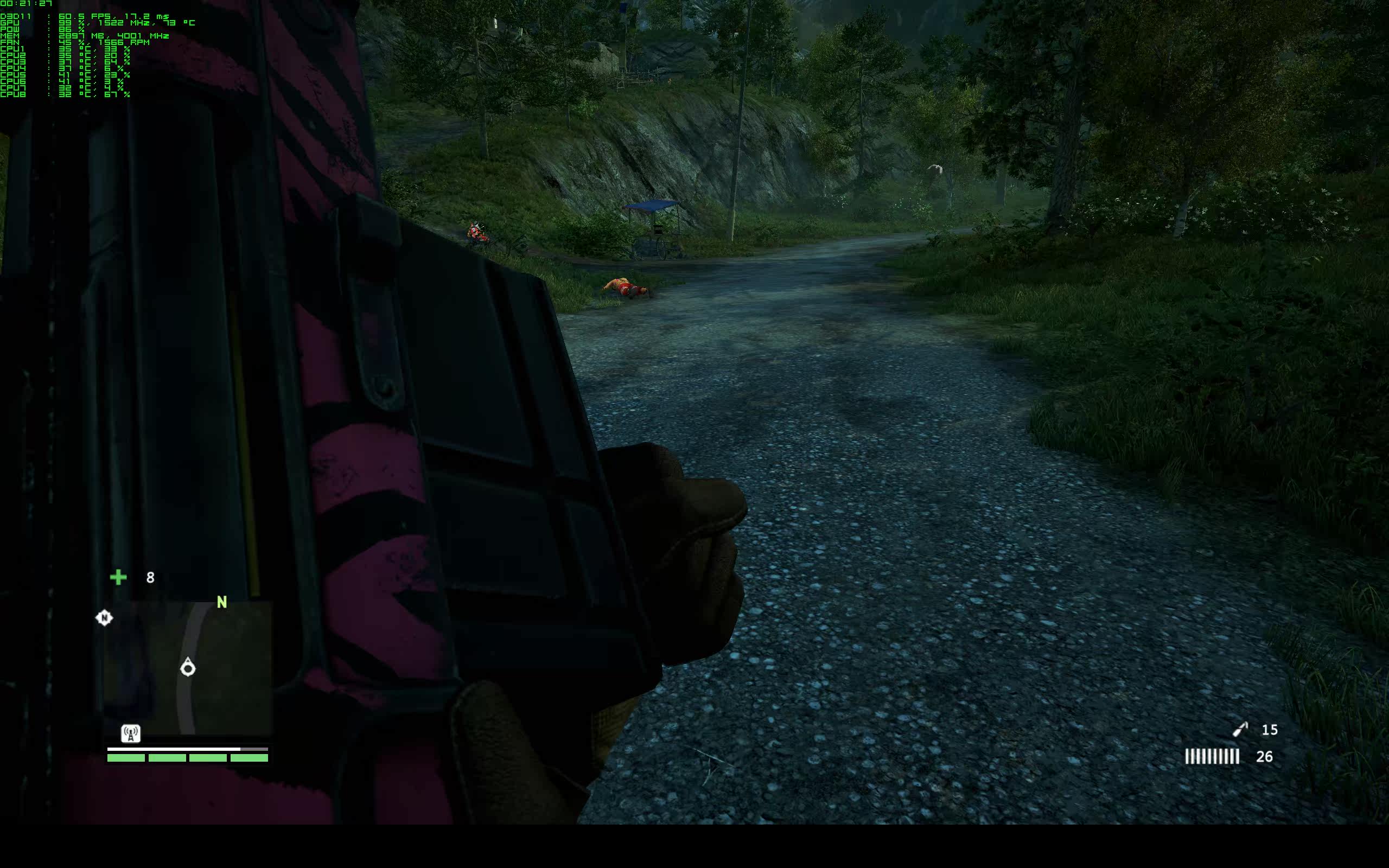

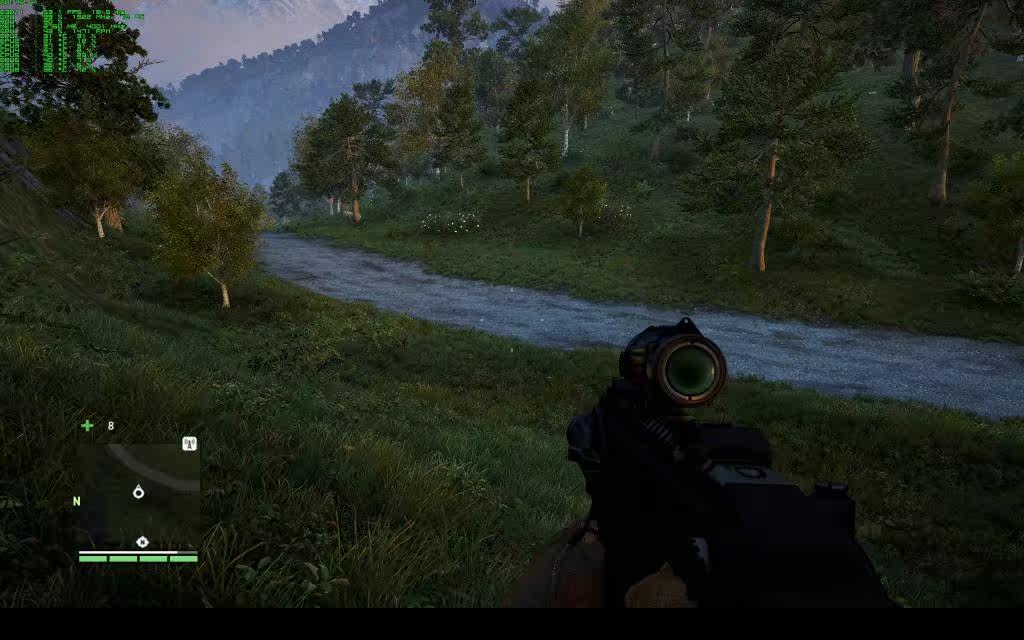

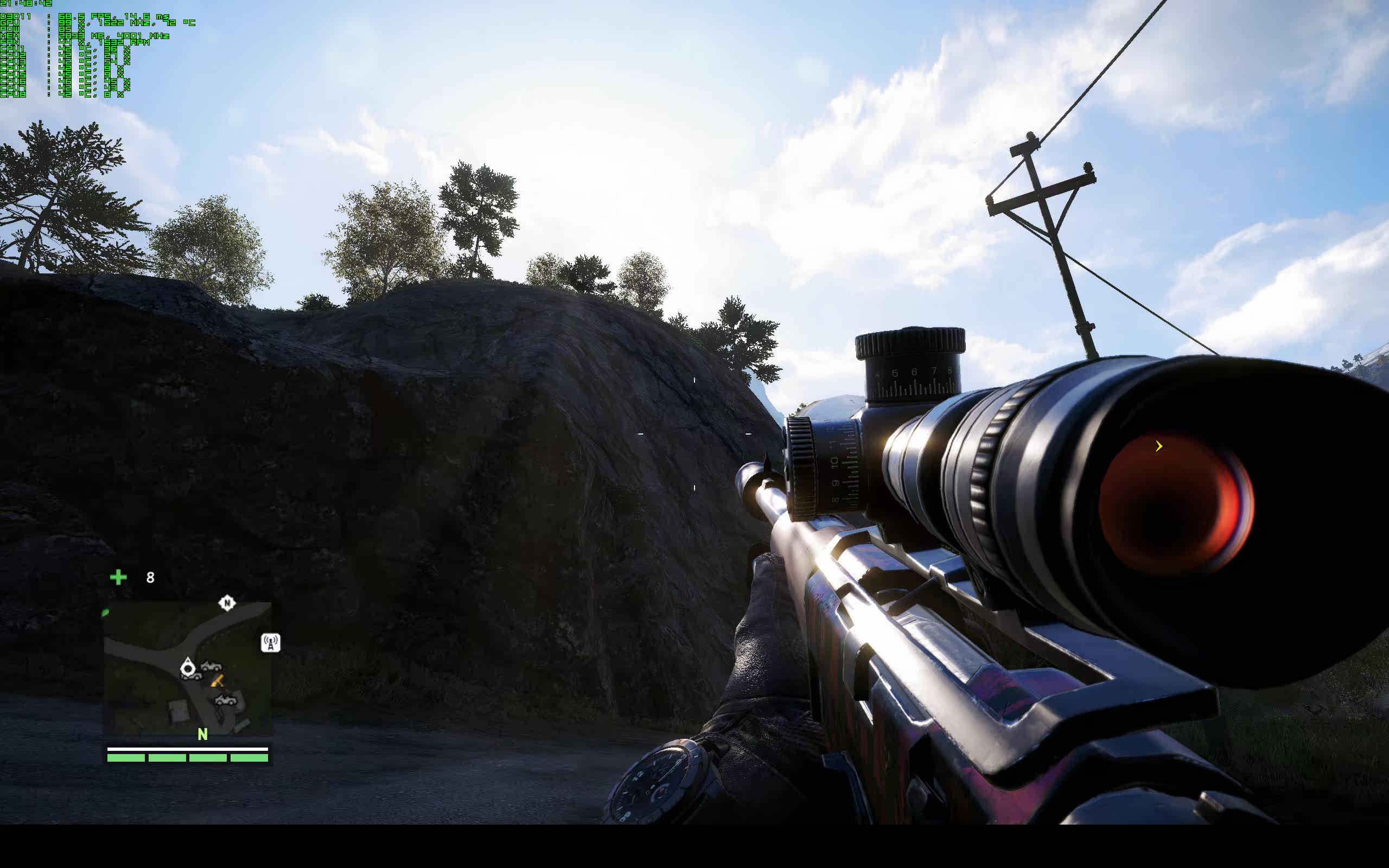

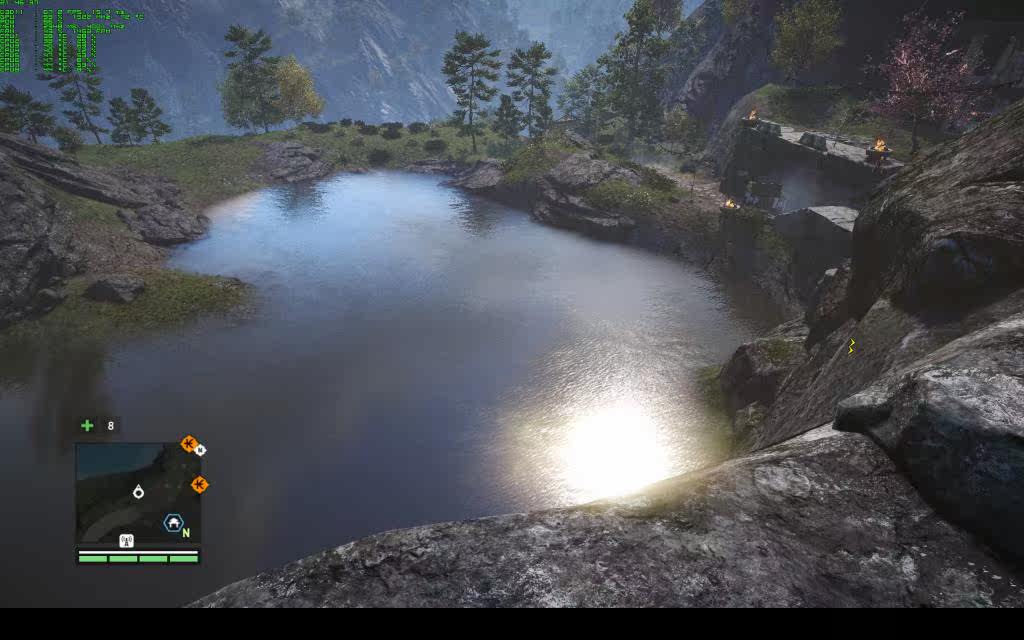

游戏截图:

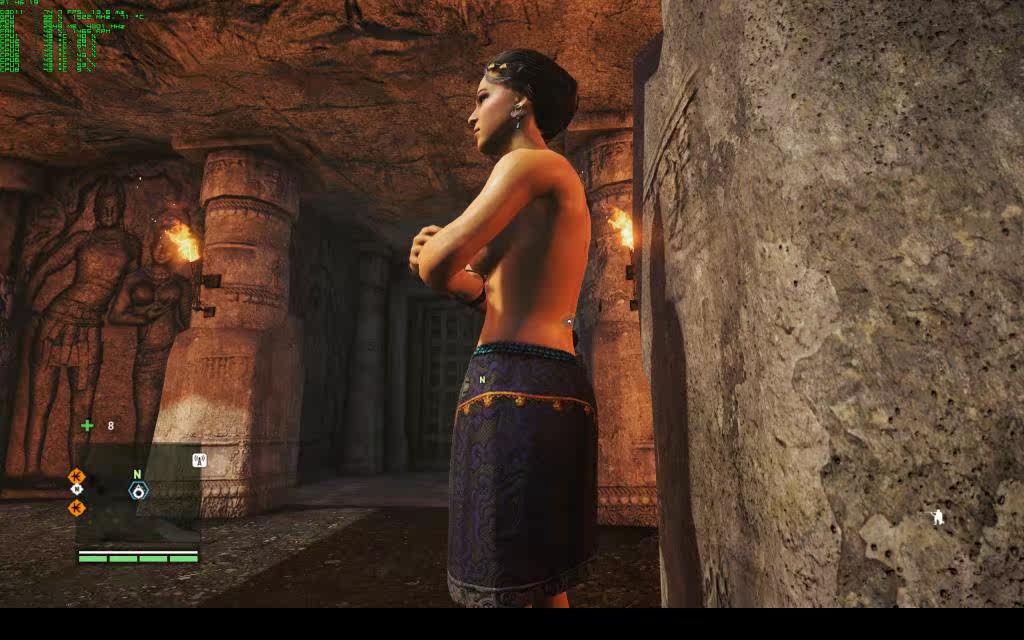

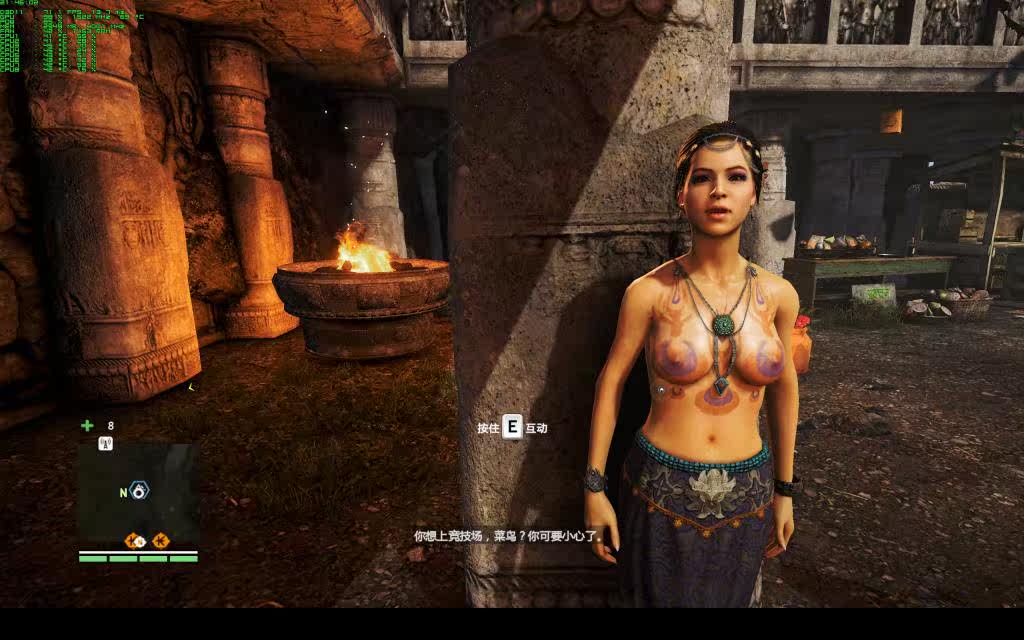

先来福利图片





























基本这个游戏的压力在玩的几个游戏里面算比较大的了,毕竟1500+的核心+8000的显存才1500rpm和70+的温度,应该说,acx2.0还是不错的,卡很安静,没有什么噪音

同时这次的class至少我手里这块满载的时候不会啸叫,还行,oc后也不会。



评分

2

查看全部评分

4#
 楼主| 发表于 2014-11-28 19:25 | 只看该作者
本帖最后由 max19831222 于 2014-11-29 02:30 编辑
显卡拆解

对于非公版显卡的拆解实在是太简单了,pcb后面固定散热器的4颗螺丝卸下后整个散热器就和pcb板分离了。
可以看到这次evga还是沿用了一体散热板+散热器的组合,其实一般所有非公版的几奶散热显卡都是这么个组合。
一体散热板可以兼顾显存和供电;而散热模块就单独照顾gpu的高核心发热,互不影响;同时位于最上方的双奶或是三奶再以大范围的风压来集体散热。
这种散热器的好处一般来说是可以换取较低的温度和较安静的显卡体验。
坏处就是会将发热分散到机箱中而影响其他pc部件的温度。


对于这次的acx2.0,个人感觉做工上还是不错,散热片没有松松垮垮,同时2个10cm的扇子也比之前的1.0给力点。
(不知道1.0的同学可以参考我的这篇show:https://www.chiphell.com/thread-876413-1-1.html
从图中看到看到这次的热管较前一代有改变,既然图片那么清楚了,我也就不再累述了。
大家只需要知道:6热管,8mm*4;6mm*2


关于散热底座上,evga还是沿用之前的方案,没有用什么热管直触,这个还是比较符合高端定位的。
并且预留了散热膏,虽然有点多了。。。很干。我这个显卡出厂日期为2014年11月24日。可见散热器是早就生产好了的。




与散热模块分离之后的pcb其实大家应该很熟悉了,不错,就是这个结构,恩,好几年了都没有变过,既然在,也就有它存在的道理。
其实evga从680class的pcb开始就已经预留了led的模块,呵呵,高明!!


再看看熟悉的14箱供电吧。。。
直插电感,也不是什么高科技东西了,用了大概7块680class都没有啸叫,这块也没有,看来品控还是可以的




980核心!!!区区256bit可以打780ti和titan black,你能说不是黑科技吗??
还低功耗低温度,难怪a卡的295都要拦腰了。哎




这个一体散热板的做工不错,一面是拉丝,一面是光面,兼顾显存和供电,由于980class比较新,所以还没有供电温度监控可以显示,就我自己使用同用料的680class来看,供电温度在50-52左右。大热天也就在55度左右,待机一般是32-35度左右,和那些动辄100+的a看比起来可以用“冰封”来形容了!!


卸掉一体散热板之后的裸板,呵呵,果然不出我所料。完完全全就是680class的pcb
多了一个LED的供电接口,但是evga牛逼的地方就是otes的开模那里早就预留了。。。。。










显卡的拆解就是这么简单,同时用料什么的我也就不一一介绍了,因为和以前的一样。
大家可以看看我的680class show:
https://www.chiphell.com/thread-617011-1-1.html

5#
 楼主| 发表于 2014-11-28 19:26 | 只看该作者
本帖最后由 max19831222 于 2014-11-29 03:09 编辑
这楼就是最最主要的一楼了!!!有耐心看到这楼的基友肯定也是比较鸡冻的吧!!!

废话不多说,先上2个图,你就告我哪个是哪个就行了


大家分得清楚哪个是680哪个是980吗?
我想一般第一次看的肯定是不知道的吧?
好,要的就是这个,那么也就说明替换的想法基本是可以成立了,oye!!!
这2个图片中核心没有散热膏的是980,也就是靠下的那张。




为了此次的替换作业,其实我是早就做了准备,而且还是花了不少心思。
为了有比较的测试结果和公平的测试过程,我弄了套很新的680class otes散热器
大家再来看看纯正的680class风采吧

先来个pcb照片吧,大家可以和980class的做个对比看看
卡很新吧?哈哈,只要机箱防尘好点,一般使用otes的显卡内部都还行。


可以说是9.8新的散热器,连原厂散热膏都没有黑色的灰




再来看看经典的680class一体散热板,由于是otes,所以离心扇就装在了一体散热板上,风道结构大家应该清楚吧?


当然,出了上面的这些,还有最最重要的一个散热模块啦,所有的重点都在这个小小的散热模块上了
金黄闪亮的散热模块哦!!!




到底这个小小的均热板加1根压扁的6mm热管,能否和拥有8mm*4+6mm*2的acx2.0一较高下呢??






好啦,吊住胃口了,下马就开始装咯!!

过程其实很简单,将一体散热板直接装到98class的pcb上先



为了证明是可以的,请注意内部gpu代号!!
GM204-400-A1
完美结合,分毫不差,舒服!!


由于980class也是4g,但是用的是512的单面颗粒,所以pcb背面没有显存,我也就偷懒没有上背板
可惜就是这么一个偷懒动作,出现了问题。。。下面会有详细说明
先来点合体图片吧







替换后的第一次上机测试!!!

愉快的合体后看了好久,恩,舒服啊,这就是我要的显卡,走起上机。。。。
开机,待机温度34度,风扇13%转速1215rpm,好像。。。。额,应该没那么差吧。。。。。
点了个GPU-Z的满载测试,这个大家应该都知道吧,负载很小,然后2秒内直接91度。。。。。
额,明白了,散热模块于gpu核心没有接触到。。。。
我去,我擦,我xx,心中千万个草泥马飘过
迅速的关机拆下显卡,再拆开散热器查看。。。有接触的痕迹啊,散热硅脂散热模块底座上有啊。。。这尼玛啥情况啊。。。。

原因如下:


大家看懂了吗,矮的那个是980class的核心固定螺丝,长的是680class的固定螺丝,我去他大爷的
用680class的太长,装好之后用手都可以晃动散热模块;说明核心和散热器底部没有很好的接触到;
用980class的太短根本就接触不到散热模块的4个螺丝孔,无法安装。。。。。。。
擦擦擦

额,我不是有背板么。。。背板。。。680的背板
680class的背板不同于后期的780之流,后期的在固定散热模块的4个孔是镂空的,而680class的背板都是有固定孔的,这样就等于增加了厚度,也就是减少核心和散热底座的距离。。。。。
吼吼,有救了!!




终于,鸡冻人心的时刻到了!!!!
老子终于顺利的合体了,鸡冻得连照片都忘记拍了,不过这个其实也看不出来,最强680由此诞生就是了,大家自行补脑吧。


6#
 楼主| 发表于 2014-11-28 19:26 | 只看该作者
本帖最后由 max19831222 于 2014-11-29 04:05 编辑

其实会不会有6楼在之前我都不知道,看看时间现在已经是凌晨3:10,恩,很爽啊!!!

980class替换680class otes散热器测试
目的:
小规模均热板+一根压扁的6mm热管+8cm离心扇 VS 8mm*4+6mm*2+10cmx2大规模非公散热
ps:增加背板后,其实散热模块还是有点松动,并不是100%的牢固,但是都到这个节骨眼了,老子先上了再说,最好是再有一个垫片,无奈找遍家里都没有找到,所以最后的结论我会有说明

待机温度
如何?13% 1215rpm的转速,待机25-26度




游戏测试还是和之前的一样,孤岛惊魂4一样的设置,这次分默认频率和1522+8000显存频率2个

默认频率+默认转速控制
这个设置下,otes的散热情况为:1400-1450rpm; 70-71度 安静的一塌糊涂












默认频率+固定转速
这个设置下,otes的散热情况为:1650-1750rpm,65-66度,还是比较安静的






1522、8000显存+默认转速控制
这个设置下,otes的散热情况为:1450-1550rpm,71-73度,安静的一塌糊涂










1552、8000显存+固定转速
这个设置下,otes的散热情况为:1650-1750rpm,66-68,还是比较安静的


弄个比较直观的比例图吧



对于这个测试结果大家怎么看?
1522boost频率+8000显存频率,一般来说离最终游戏频率也差不了多少了吧?所有的测试室内温度一直,都是20.5-20.7度左右,而且还算是在未“完全体”的情况下,如果可以更好的固定散热器模块,我相信温度可以更低。

想想吧,那些titan皮的卡基本就算是80度,我估摸着还要降频,呵呵,1522频率下这个温度,如果是用默认的1127boost到1215+频率的话,应该不会超过60度了。
目的达成,到底哪个好看哪个效能好,请大家自行分辨
希望下次evga可以继续出otes的散热显卡!!!
