产品解析
外包装采用了刀锋钛系列主板统一的MPG家族式包装,配色上使用了契合主板的白银配色,并配以蓝青底色点缀以及产品大图,右下角的橙色B850标识相当显眼.

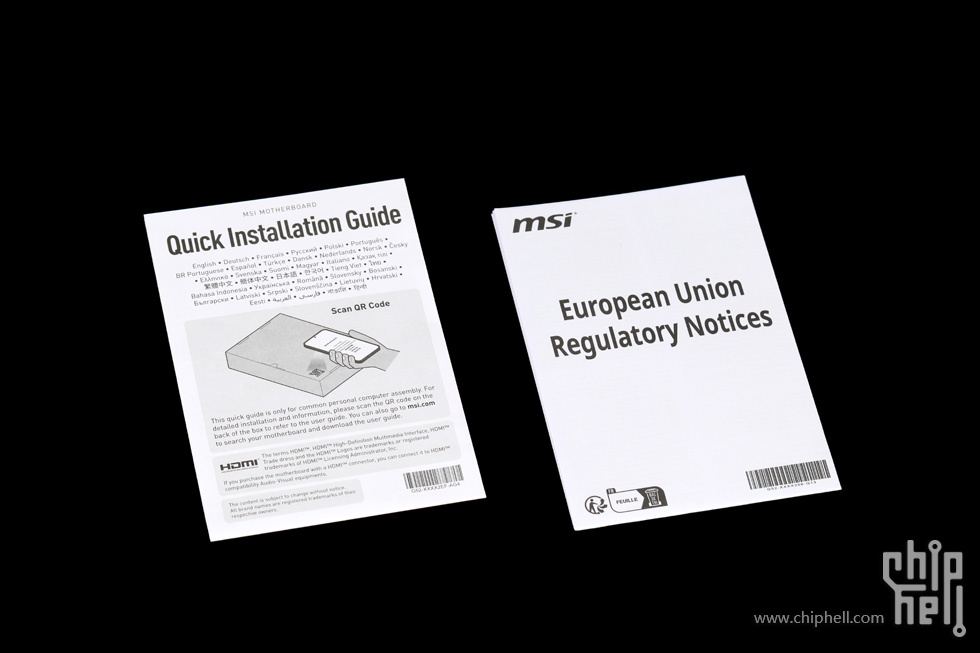

附件包括,纸质手册2本.
MSI贴纸1张,宣传卡1张.

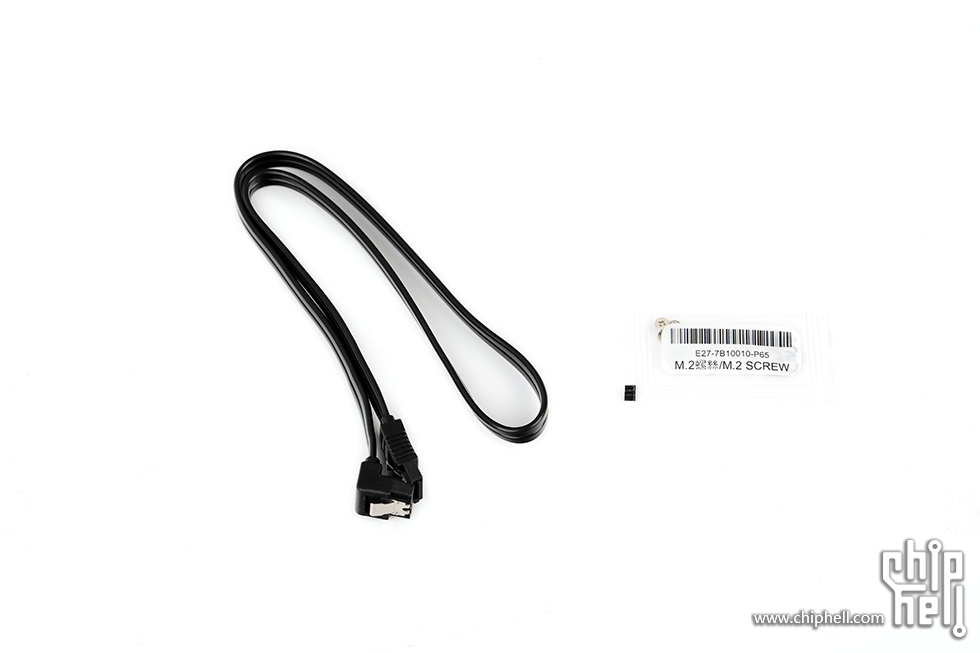

SATA线1根和M.2硬盘螺丝配件.

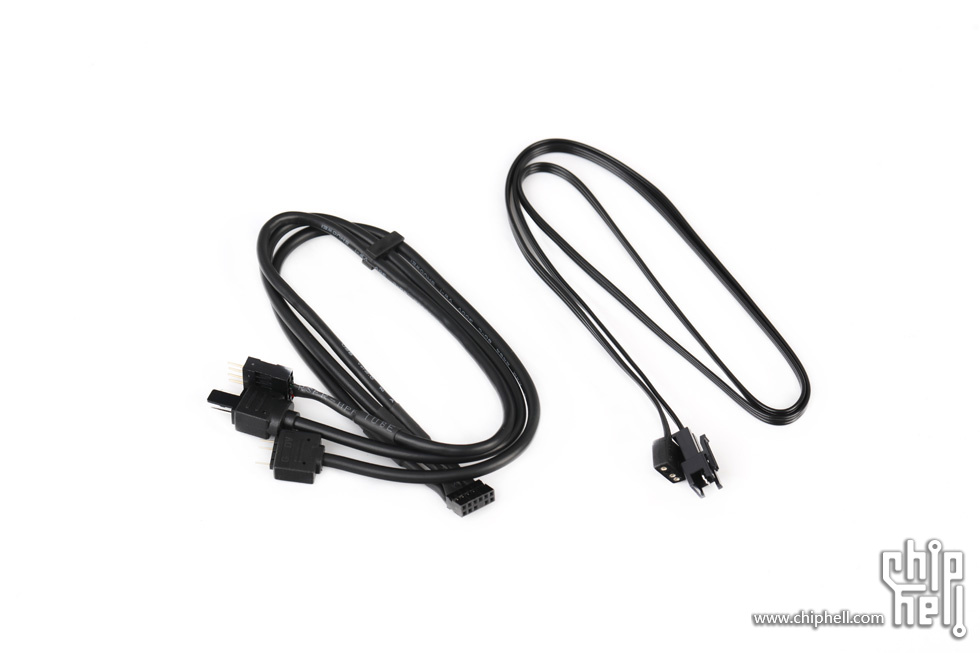

机箱跳线集线器线1根.

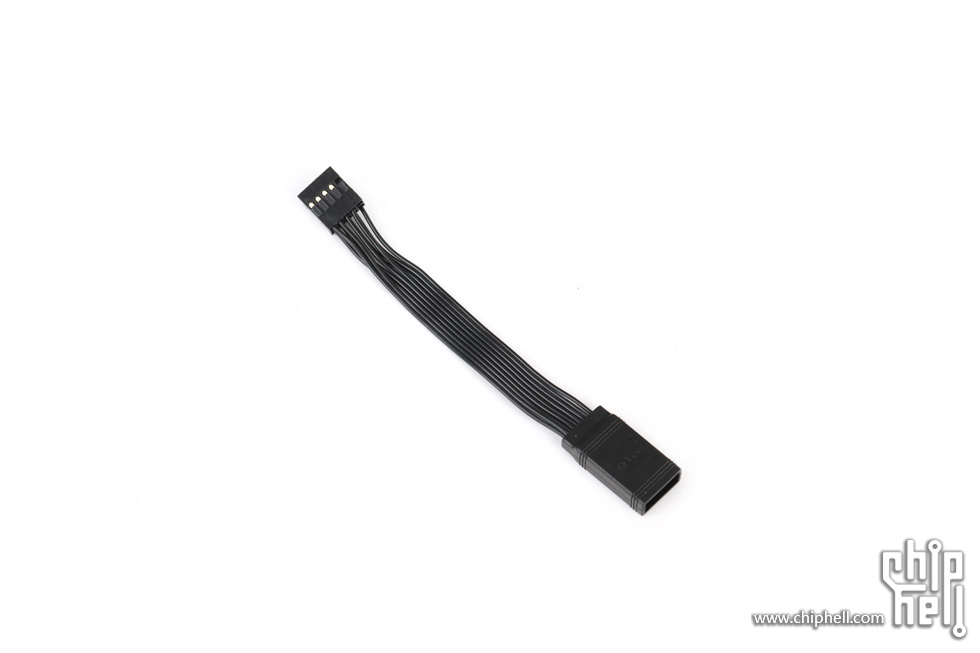

EZ Conn拓展线1根和ARGB拓展性1根.

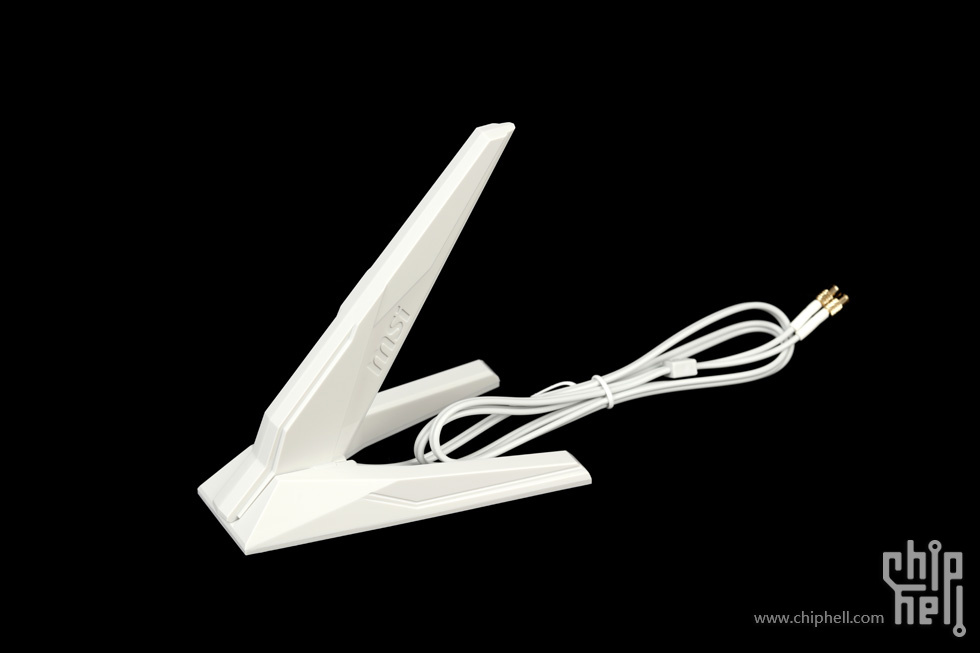

并配备白色的座式WiFi天线一副.

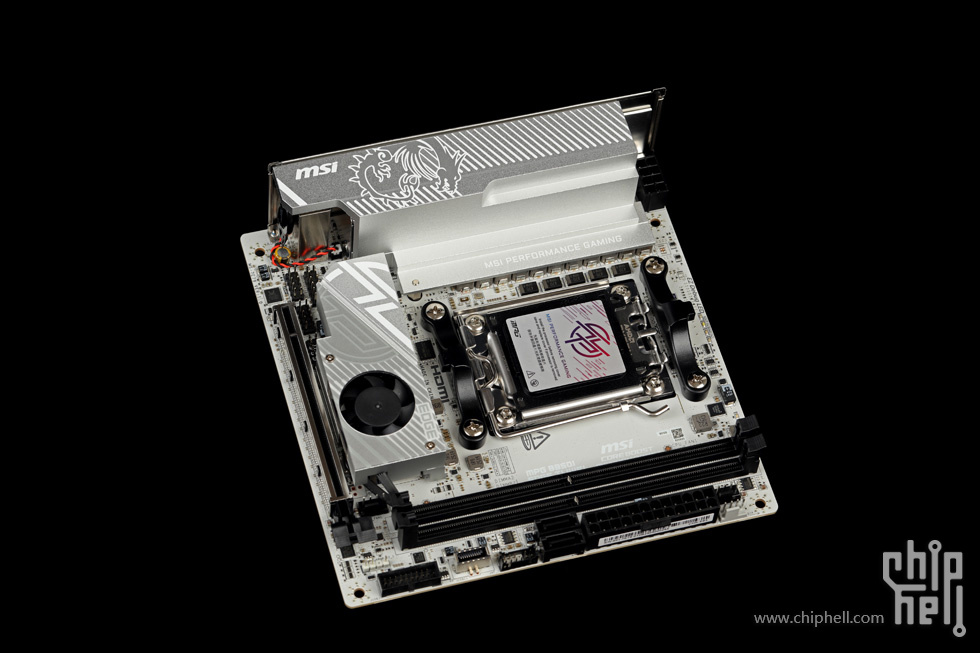

主板正面,配色上采用了刀锋钛系列经典的银白色.

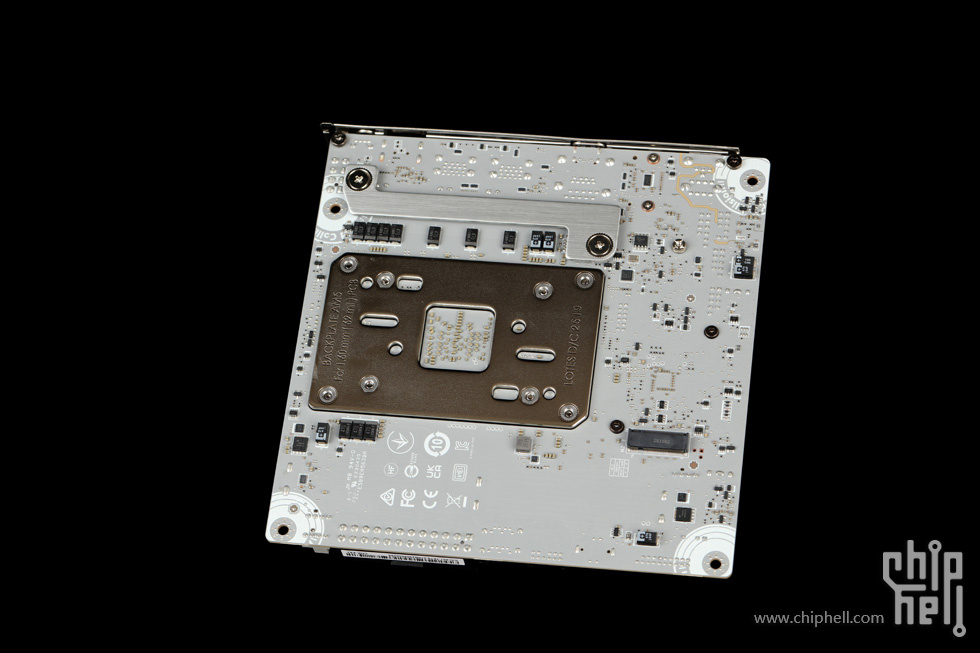

主板背面,无背板设计.

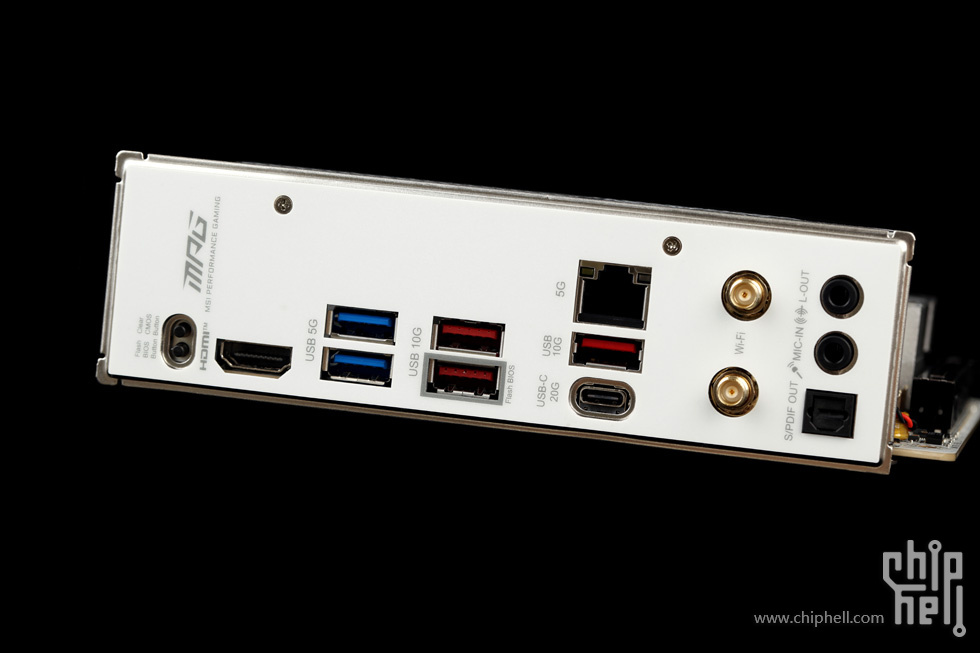

后置I/O区域,设有Clear CMOS和Flash BIOS按钮,集显HDMI 2.1接口,2个USB 5Gbps Type-A接口,3个USB 10Gbps Type-A接口,1个USB 20Gbps Type-C接口, 1个5Gbps有线网口,Wi-Fi双天线接口,以及一组2个3.5mm+1个S/PDIF光纤的音频输出组合.

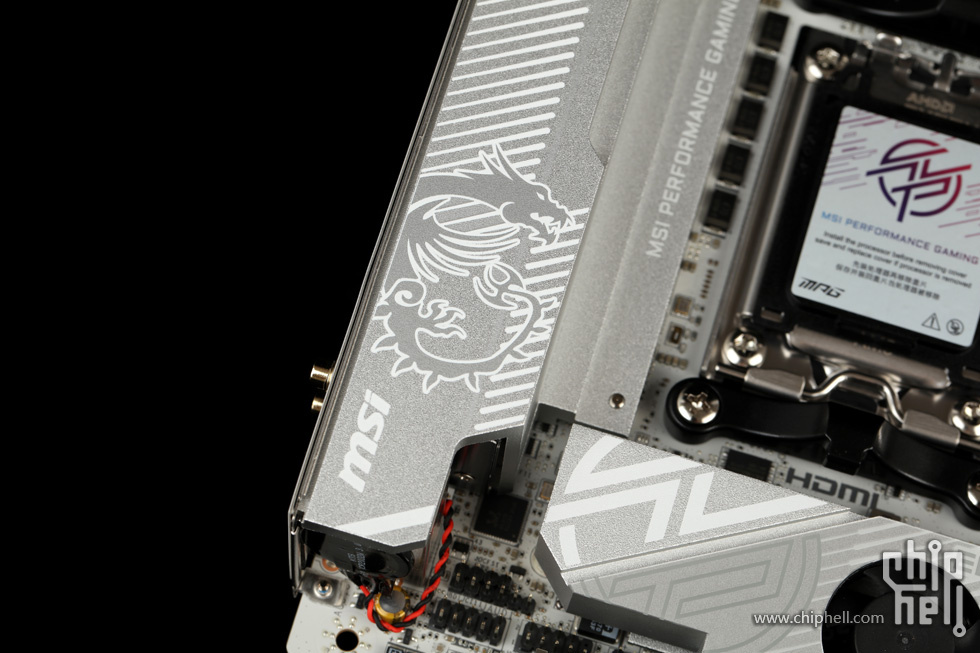

一体化的后置I/O顶盖设计.

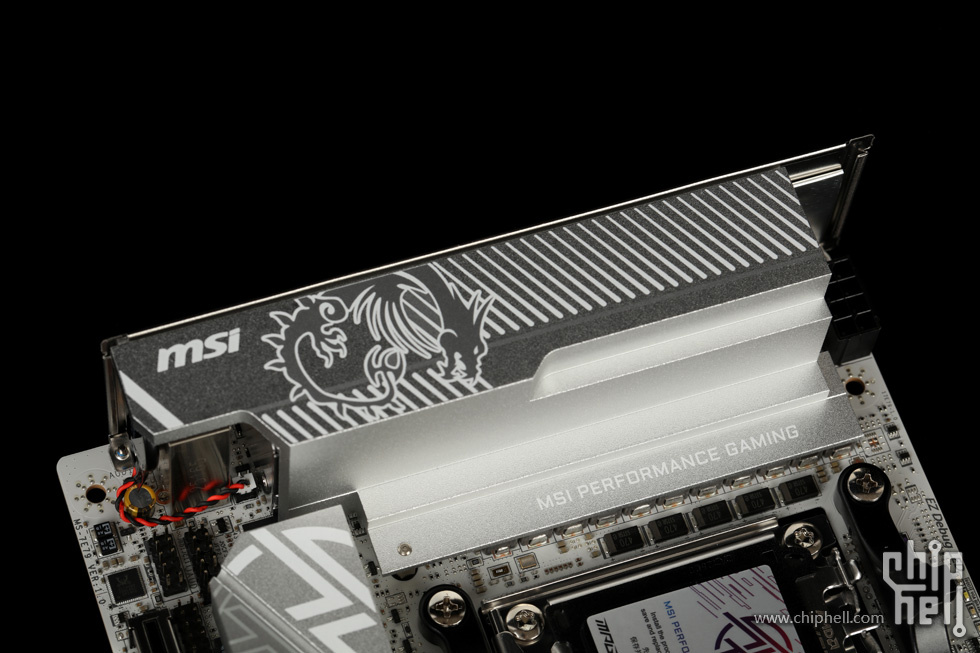

经典的龙图腾LOGO,并配有斜向条纹设计.

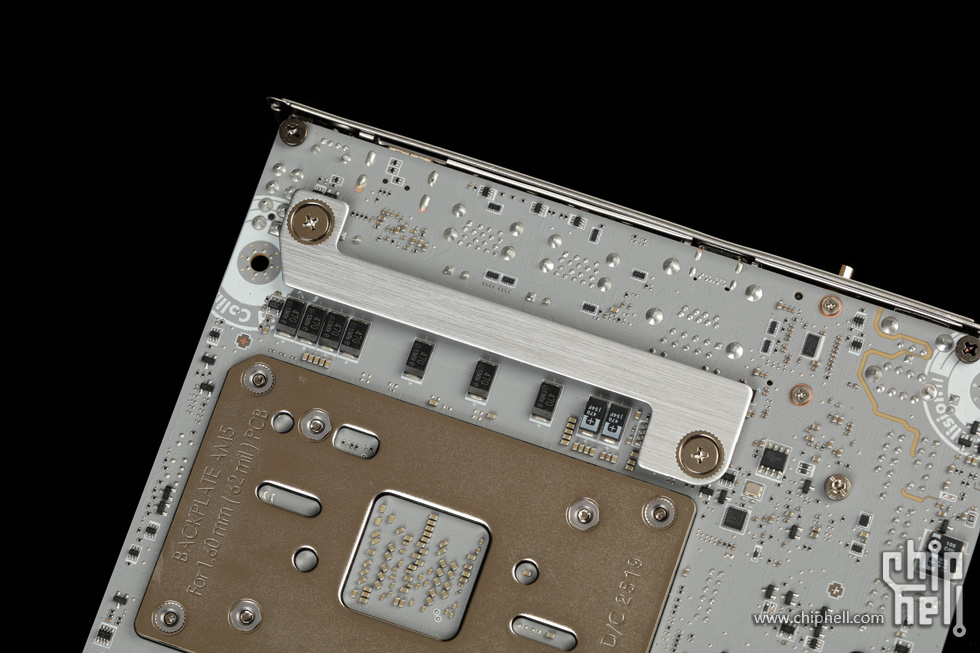

卸下背面的供电散热模块.
两个供电散热模块一览.

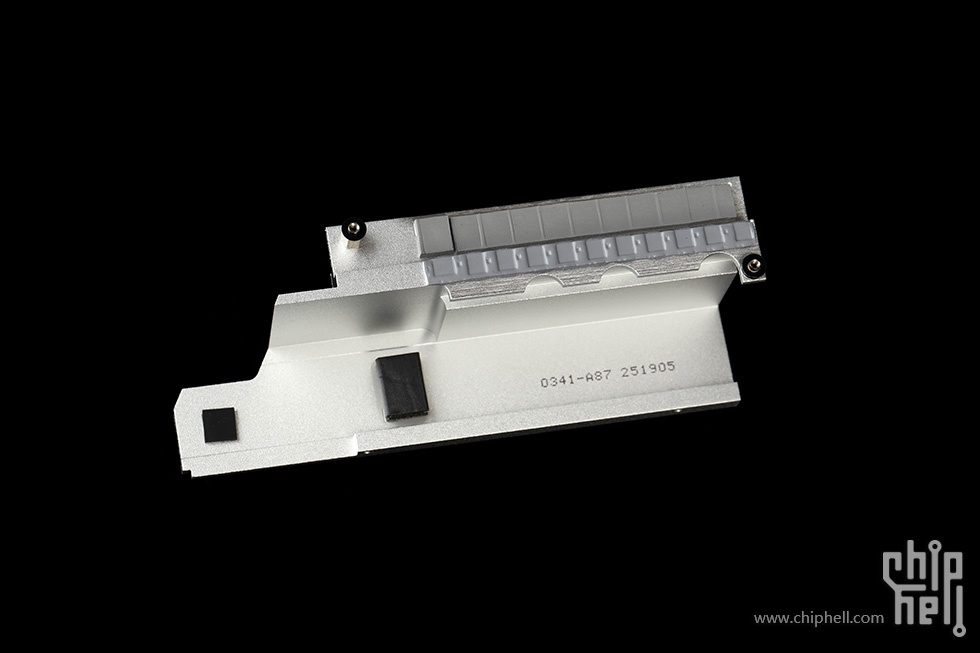

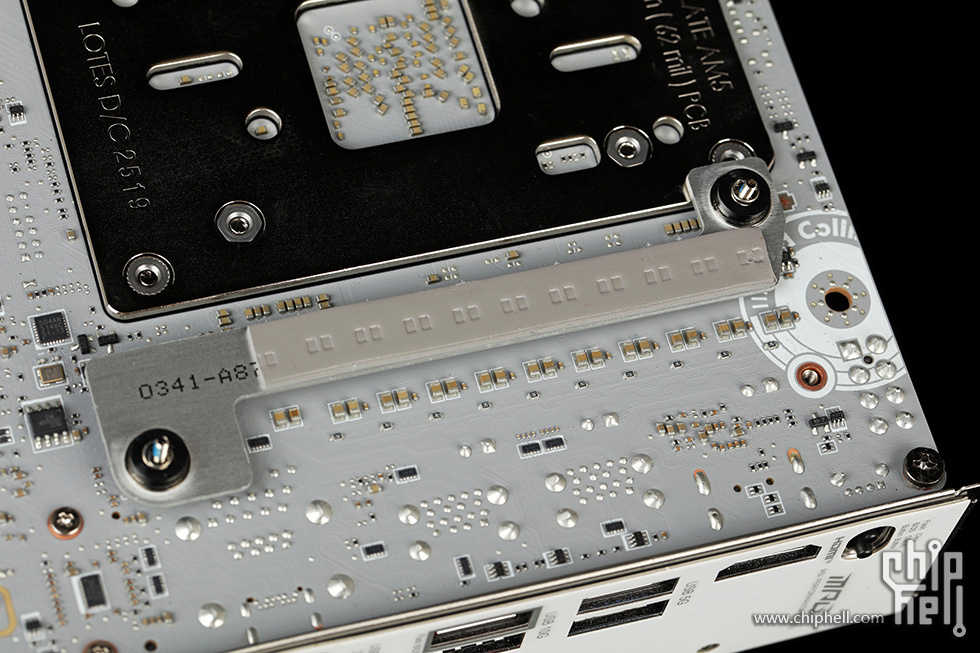

CPU供电散热模组反面.

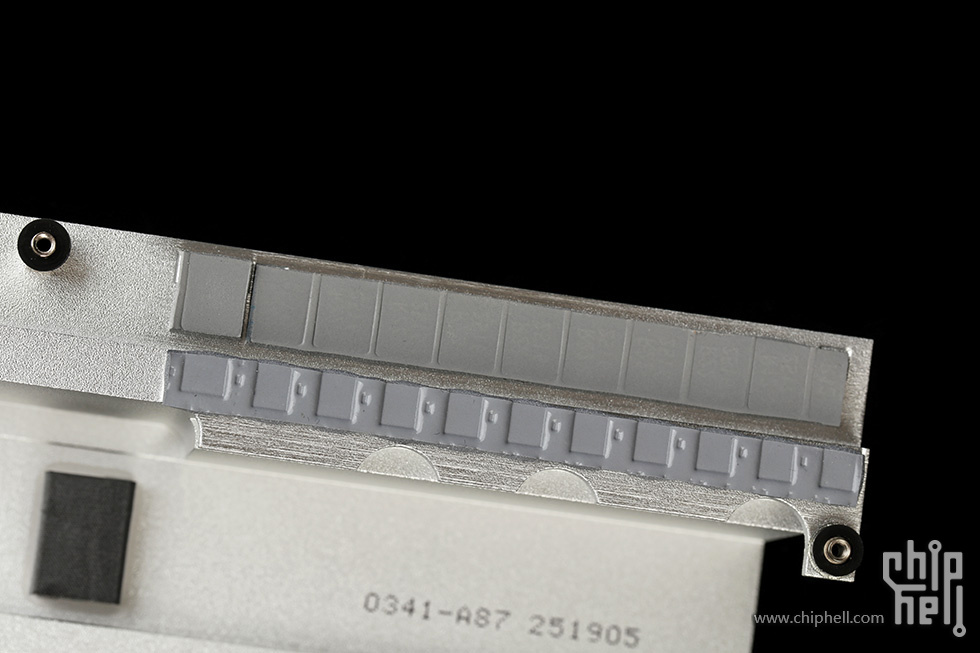

通过导热垫接触MOSFET和电感,接触面压力良好.

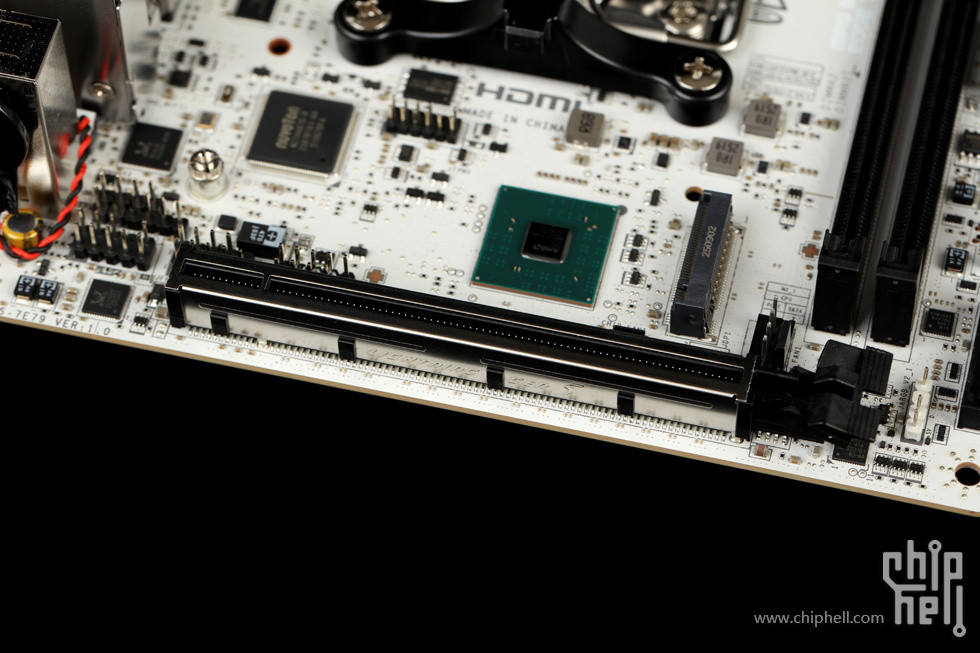

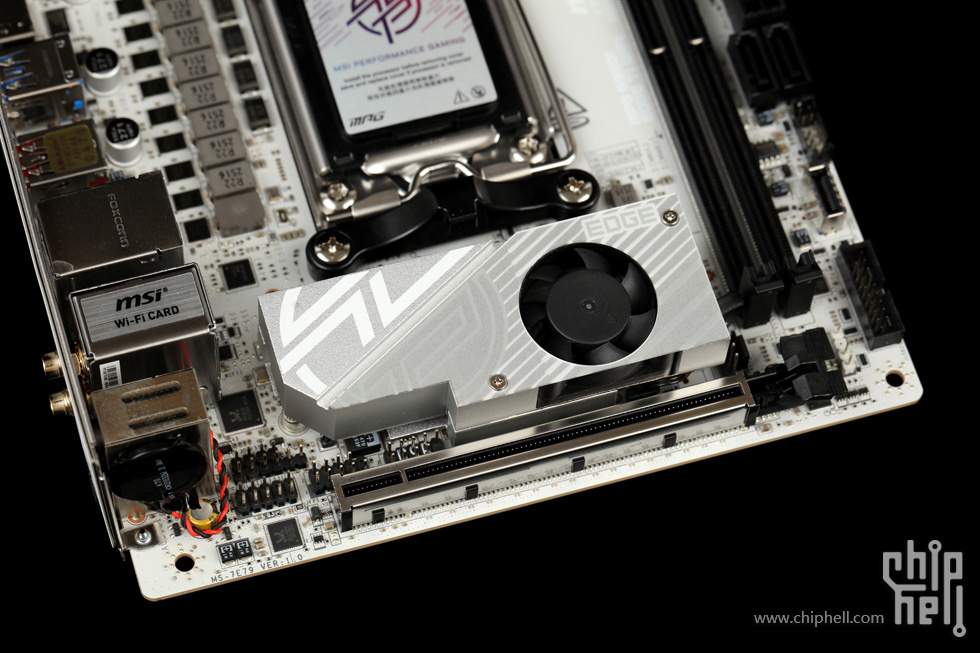

下部的扩展区和及芯片组位置. 正面设有一根M.2 SSD插槽,配备独立式散热片.
散热片表面的斜切和条纹装饰.

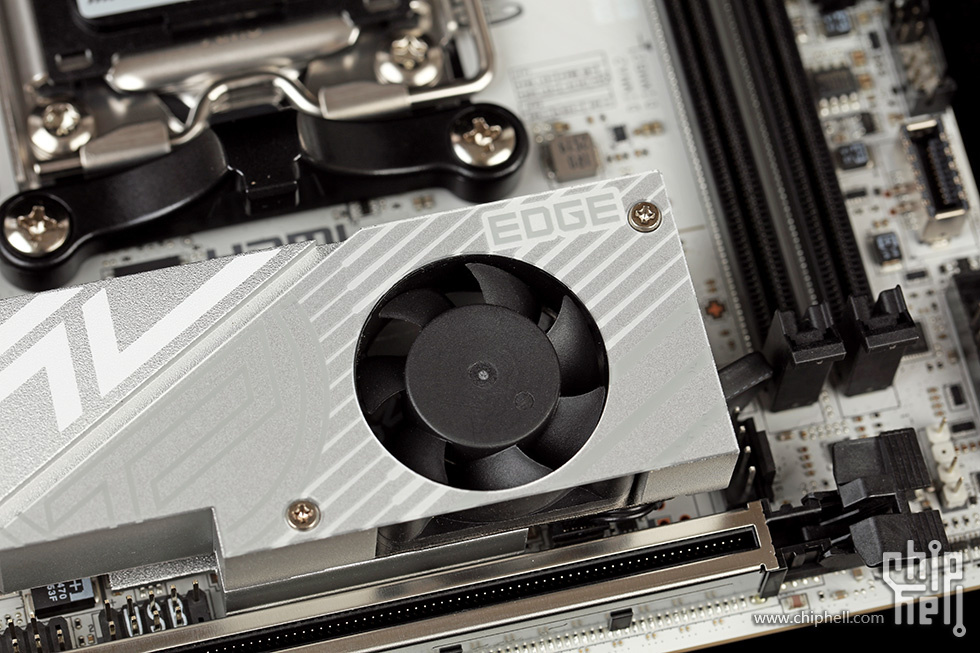

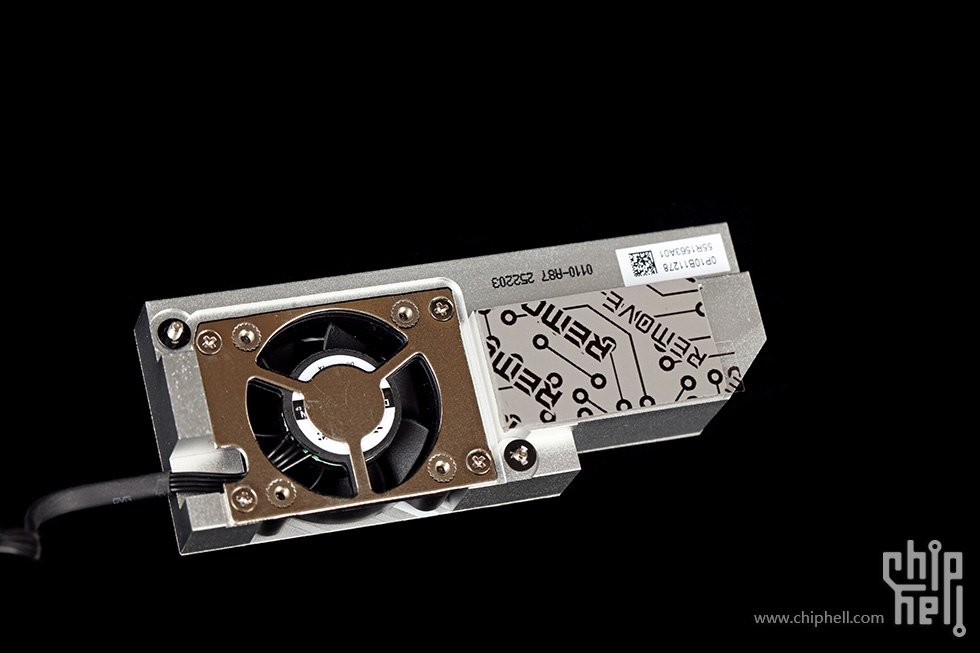

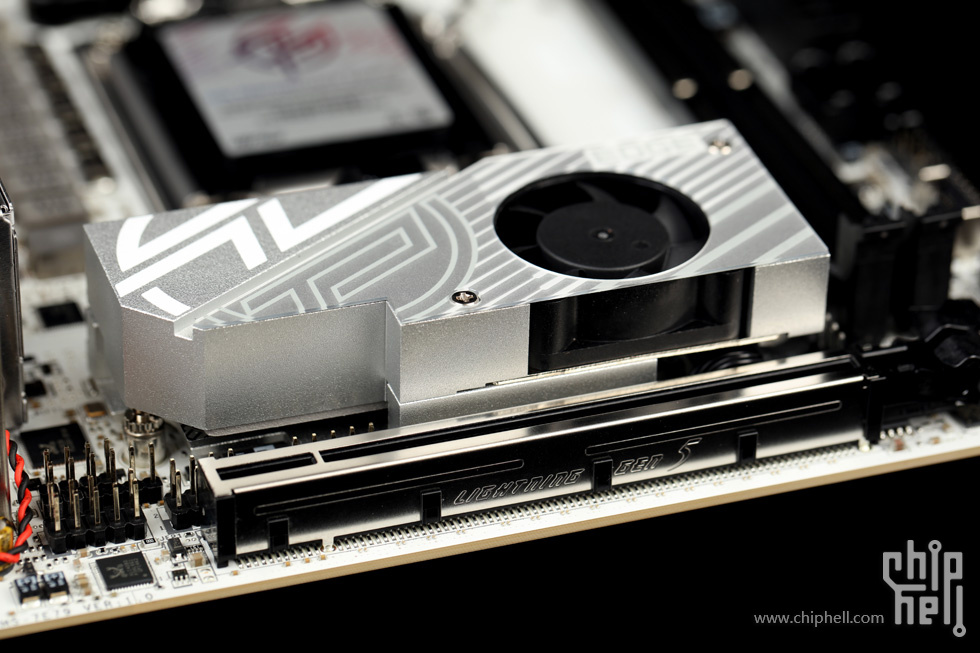

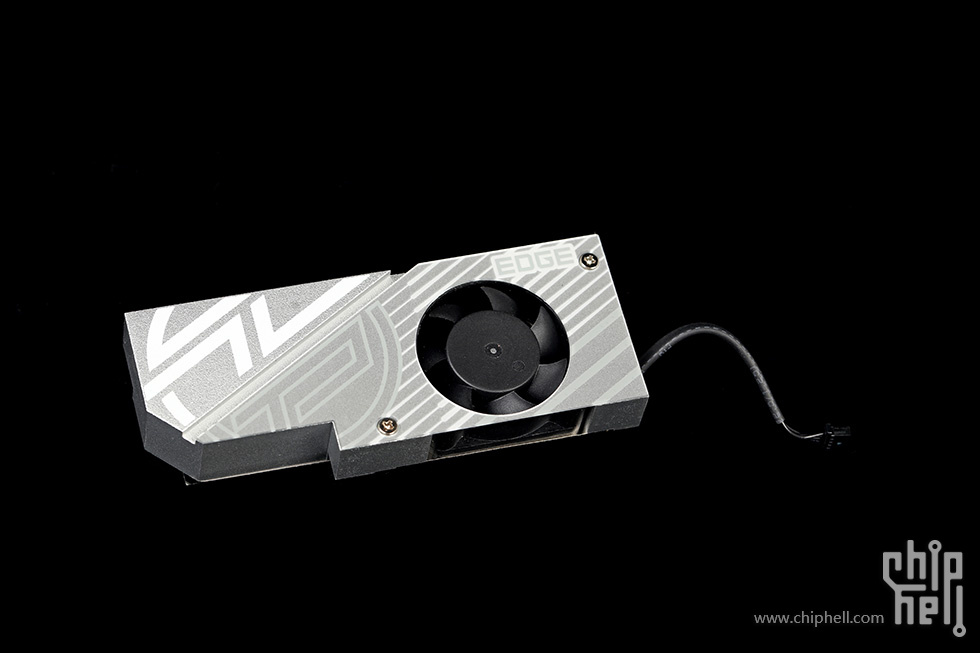

散热片上的散热风扇.
厚度非常敦实.

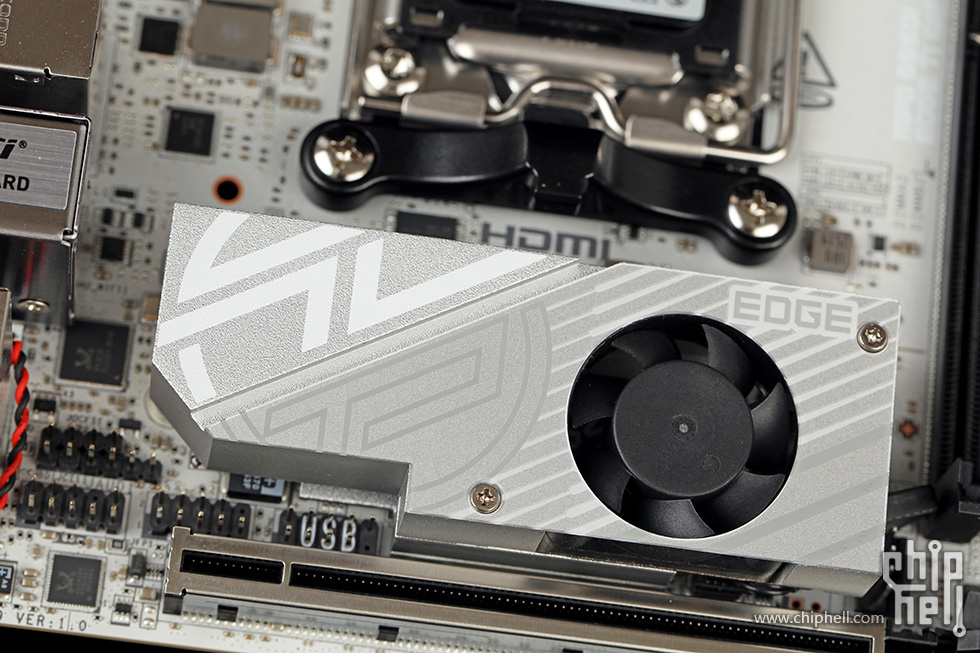

散热片正面.
内侧铺有散热垫,散热风扇可以迅速吹走热量.

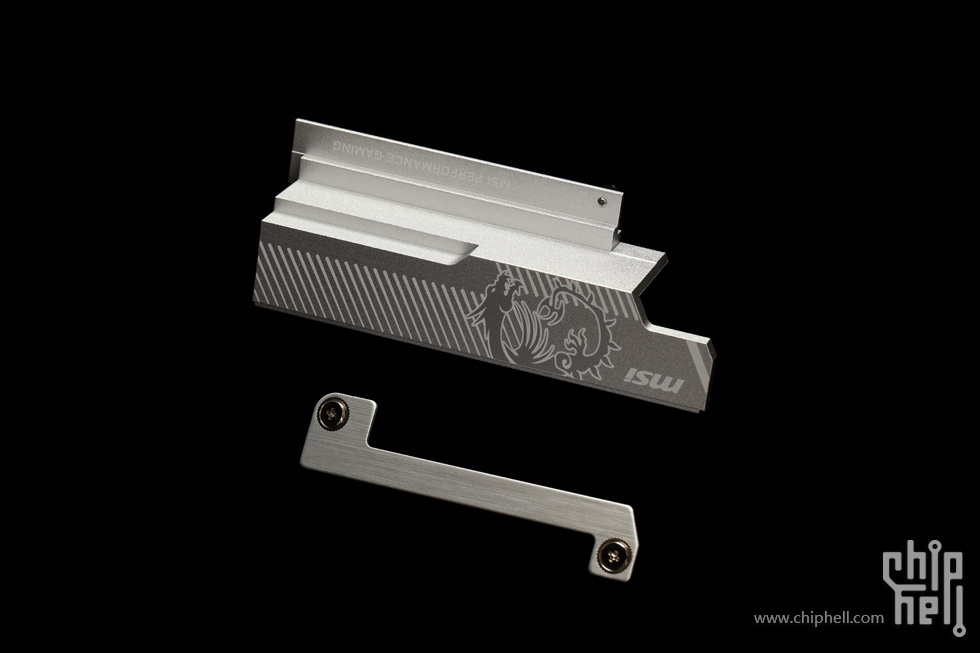

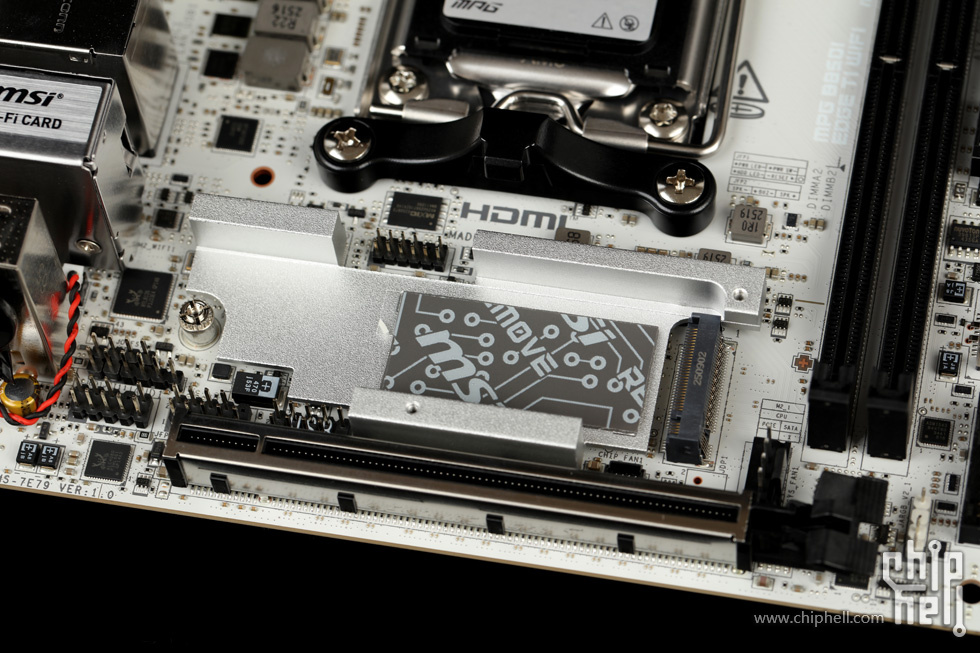

去除正面M.2 SSD散热片后,可以看到下方还有一块散热片,以兼顾M.2 SSD的背部散热片.但该散热片其实为芯片组的散热模块.

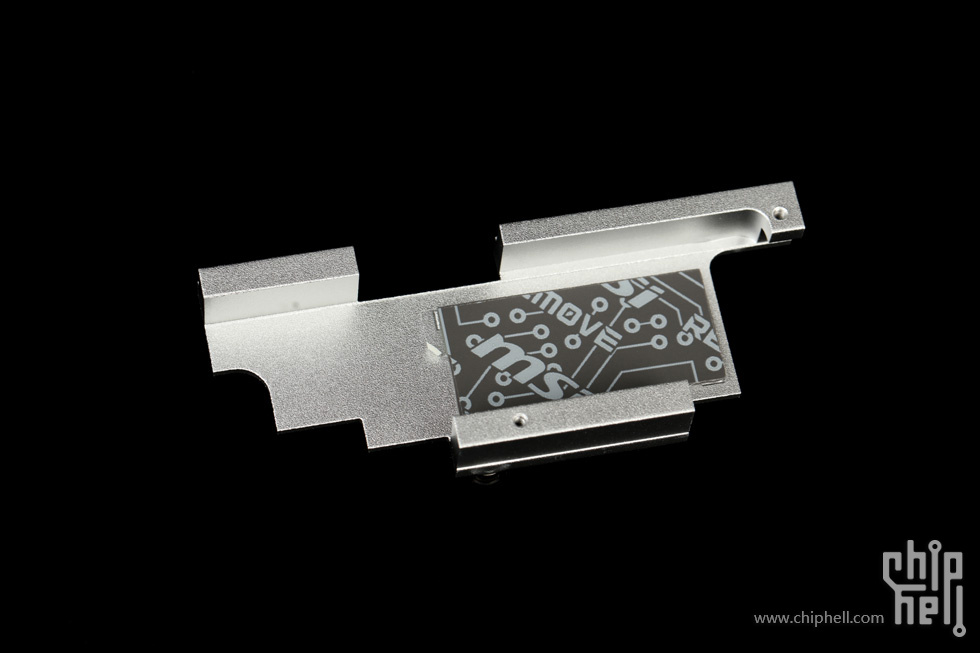

芯片组散热模块正面,散热垫以应对M.2 SSD背面.

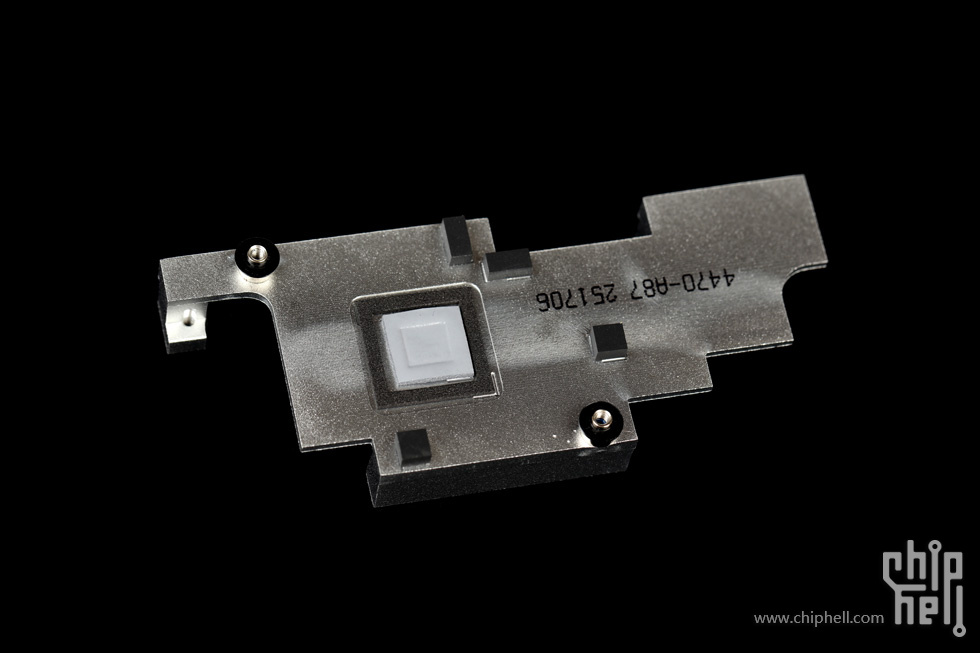

芯片组散热模块背面,也设有散热垫,以贴合芯片组.

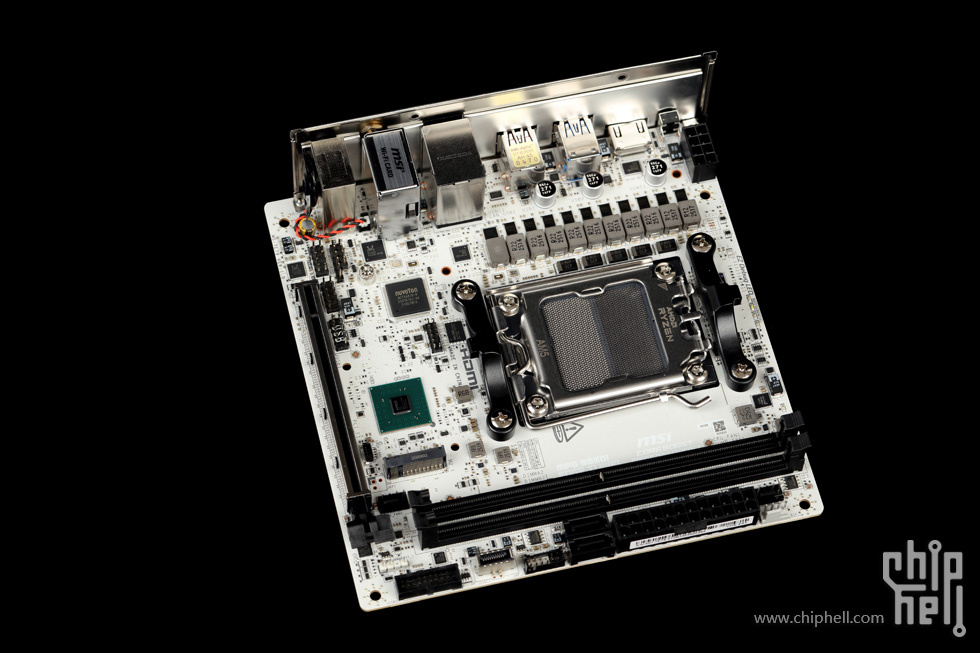

主板正面无遮挡全貌.

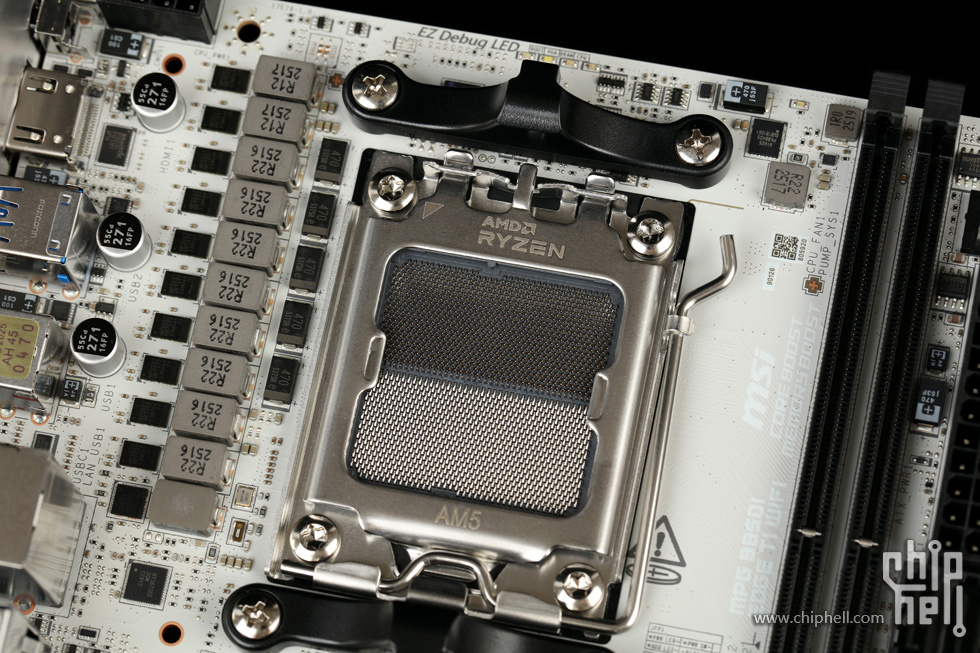

AMD AM5 LGA1718插座,支持AMD Ryzen 7000/8000/9000系列CPU.

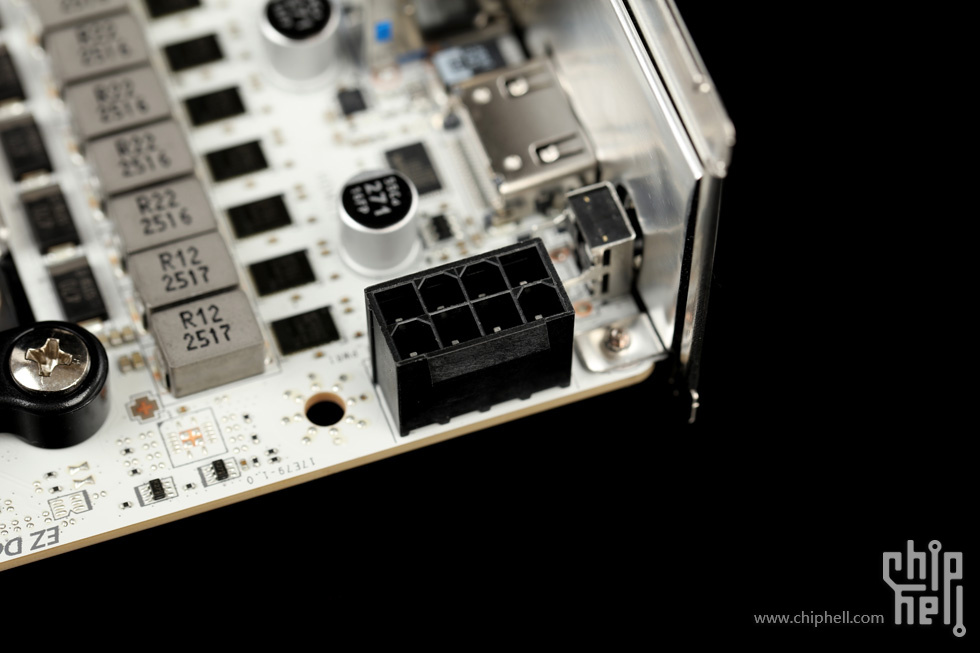

采用单8pin CPU供电输入插口.

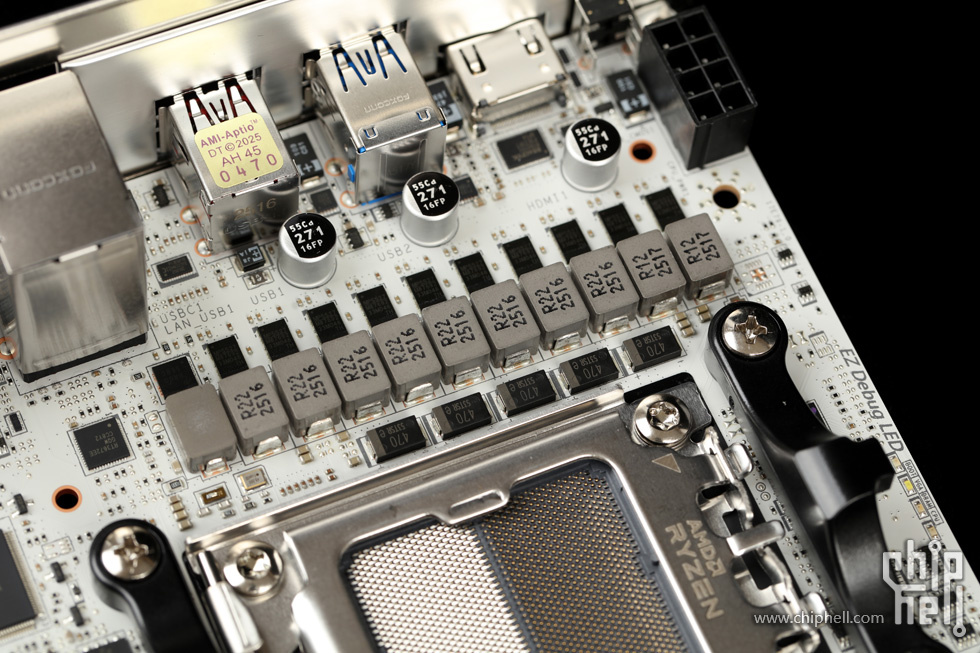

采用8+2+1相供电设计.

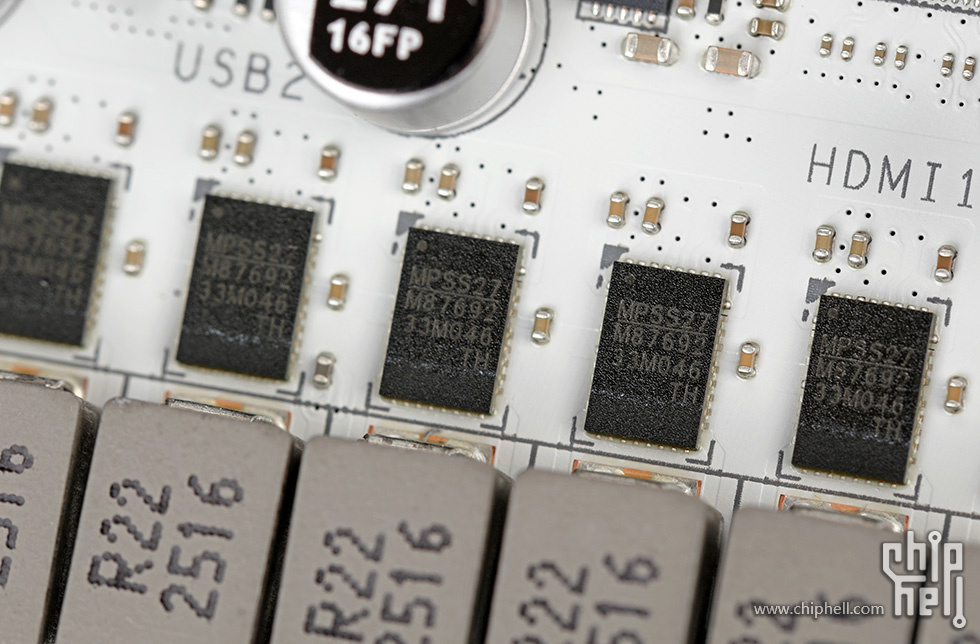

每相搭配一颗90A的MPS M87692

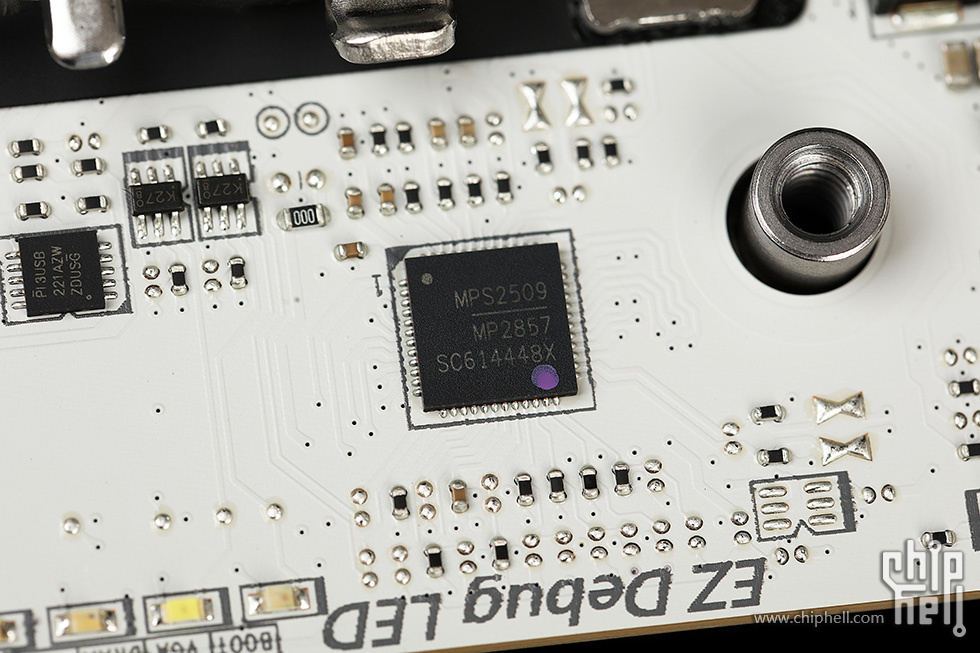

核心供电主控为MPS的MP2857.
设有两条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8200+MHz,容量最大可安装128GB(2*64GB).支持XMP 3.0超频档以及AMD EXPO超频档.
设有一条加固型PCIe 5.0 x16插槽.
共板载2条M.2 SSD插槽, 位于主板正面的为M.2_1插槽,最大支持PCIe 5.0 x4,由CPU提供通道,尺寸规格仅兼容2280.

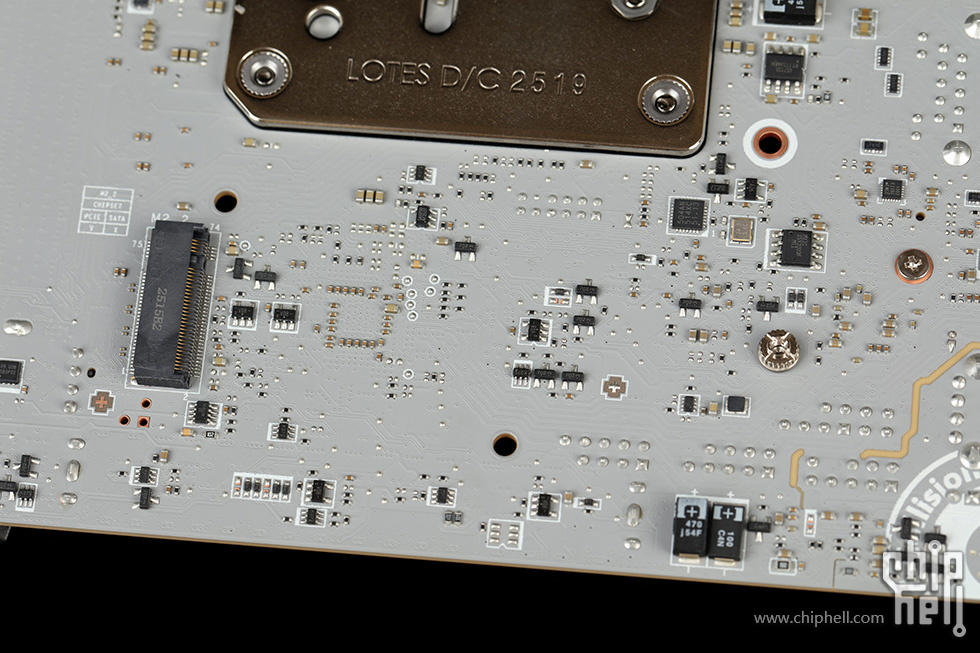

主板背面的为M.2_2插槽,最大支持PCIe 4.0 x4,由CPU提供通道,尺寸规格仅兼容2280.

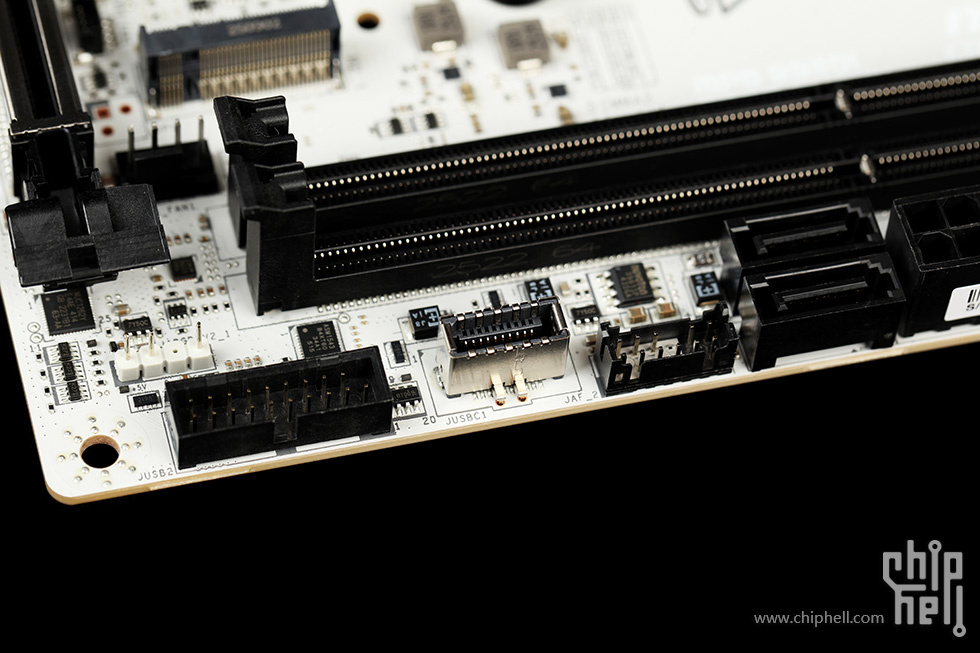

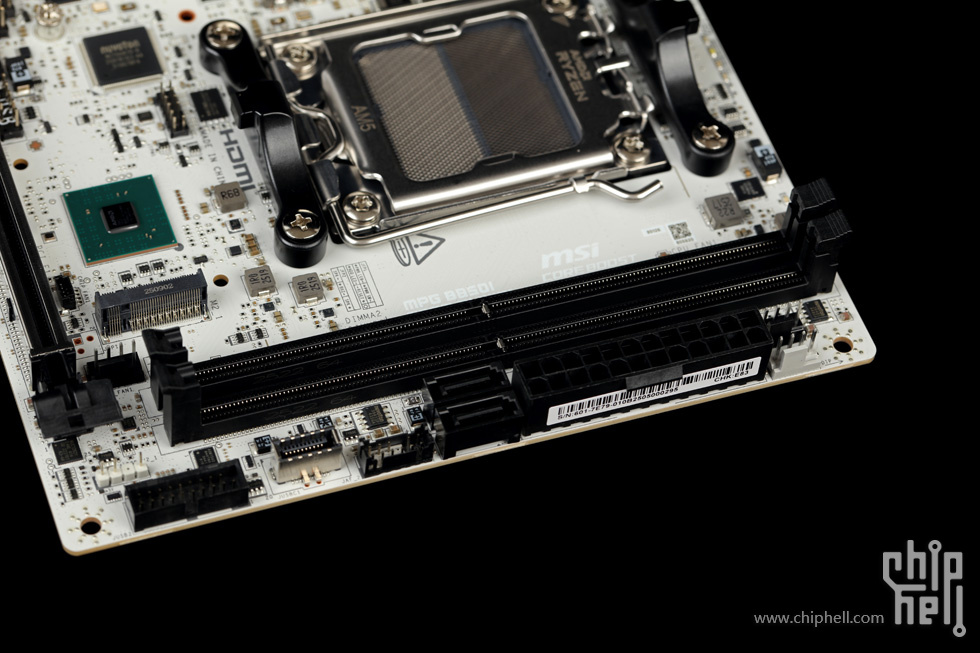

主板右下角区域,提供1个USB 5Gbps接口,1个USB 10Gbps Type-C前置接口, 1个EZ Conn接口,以及2个原生SATA3接口.

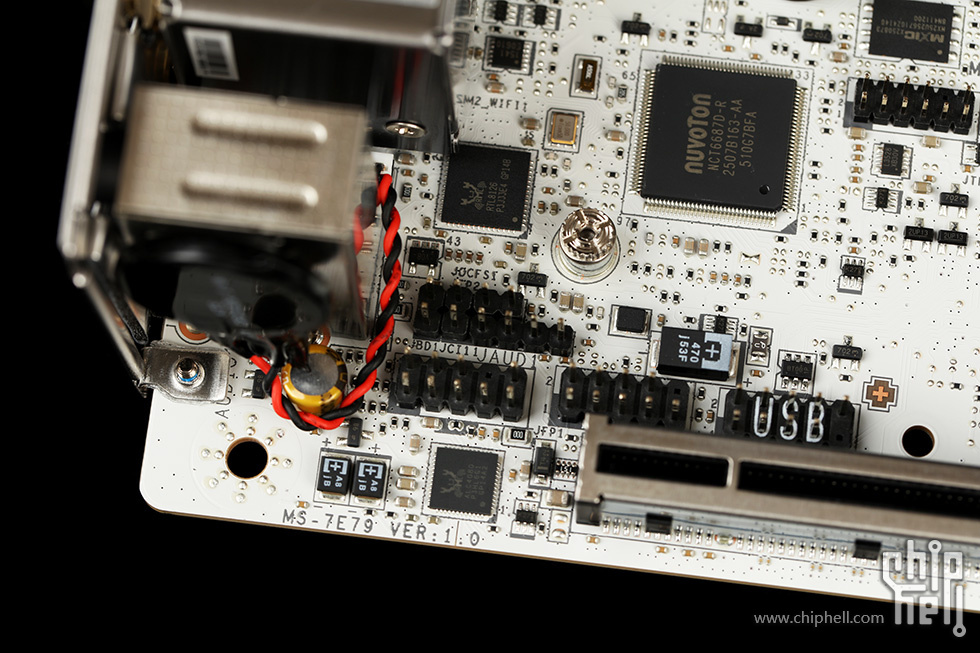

主板左下角区域,设有音频接口,开机跳线以及USB插针.
主板右上角区域,设有1个CPU_FAN1接口和一个水泵PUMP_SYS1接口.

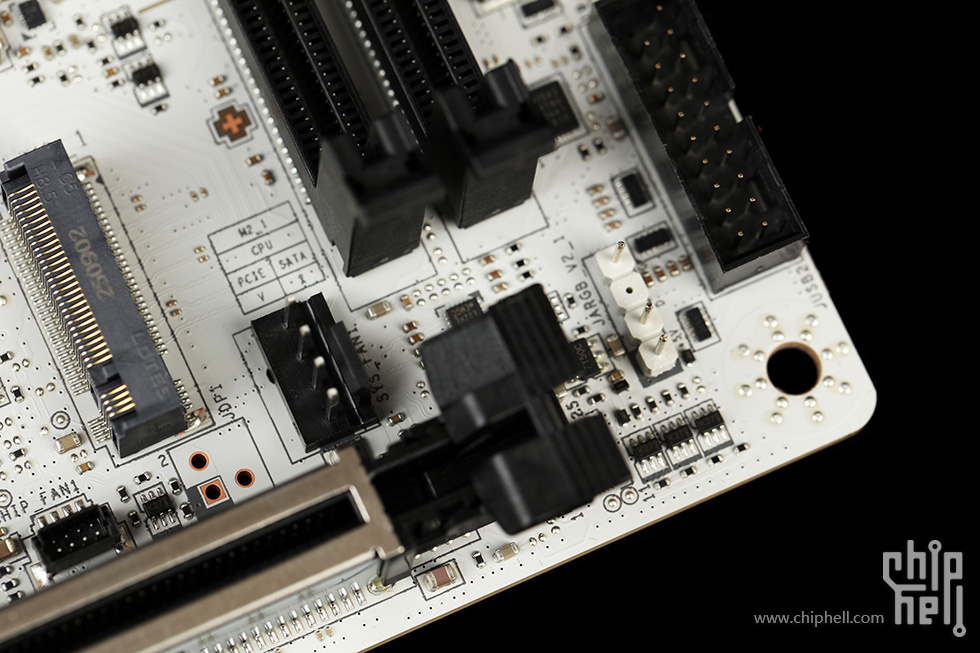

同时在主板右下角还设有1个SYS_FAN1和1个ARGB接口.

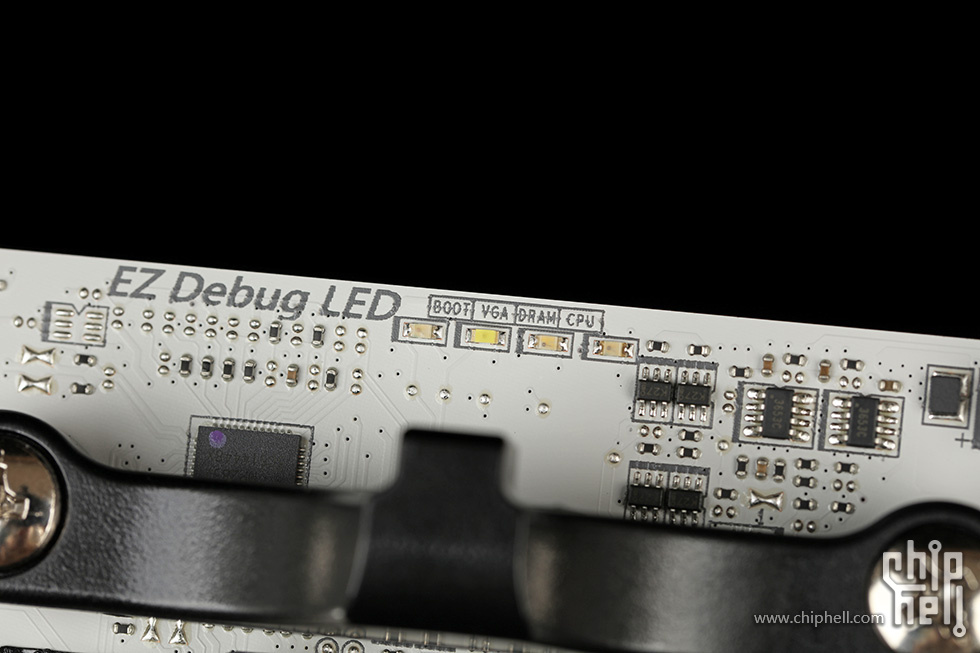

主板设有四颗LED自检灯,位于CPU插座上方.

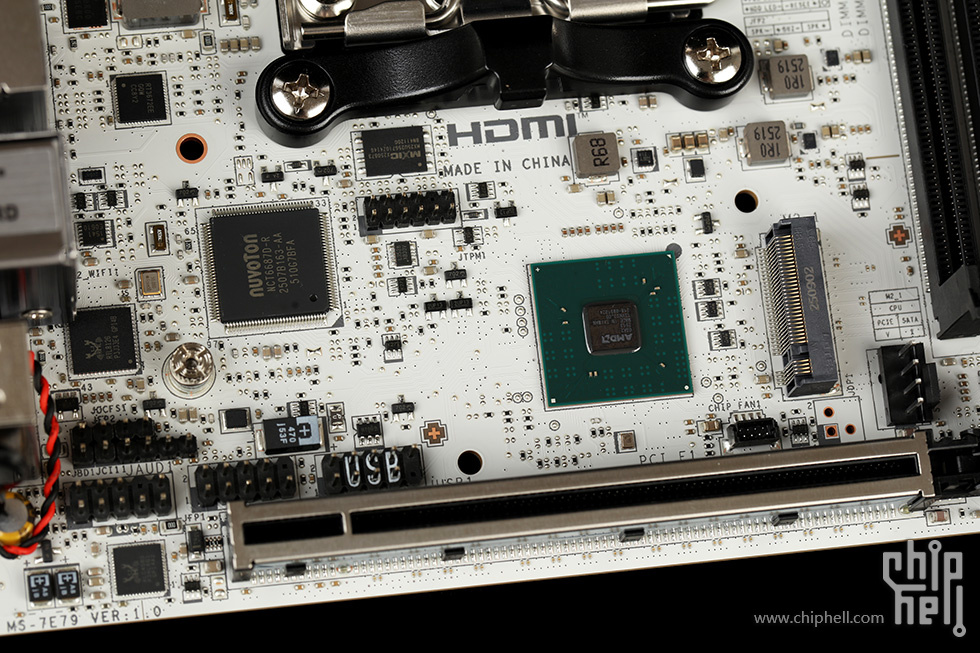

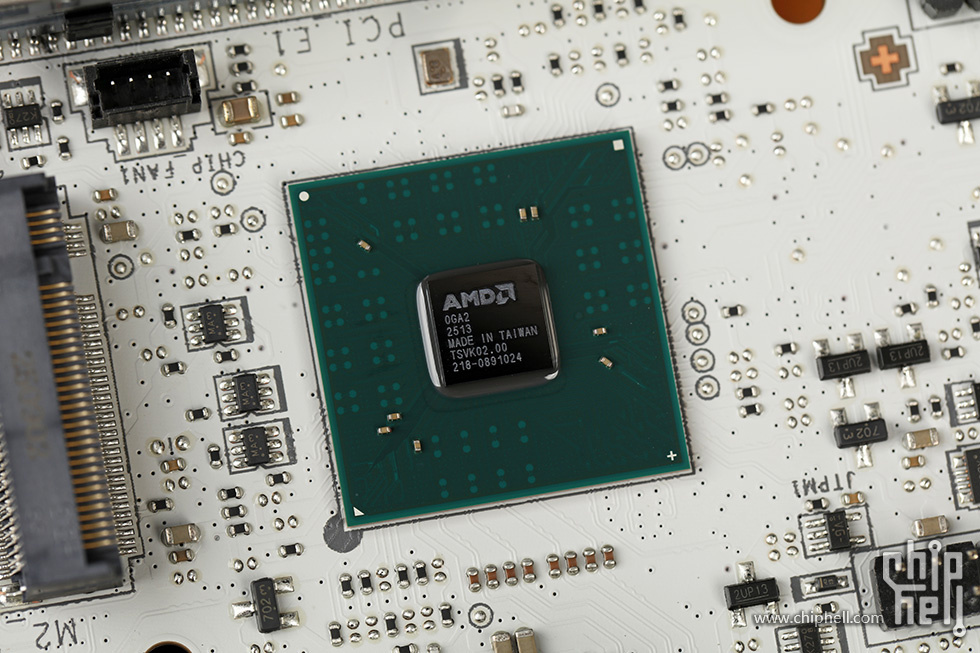

AMD B850芯片组.

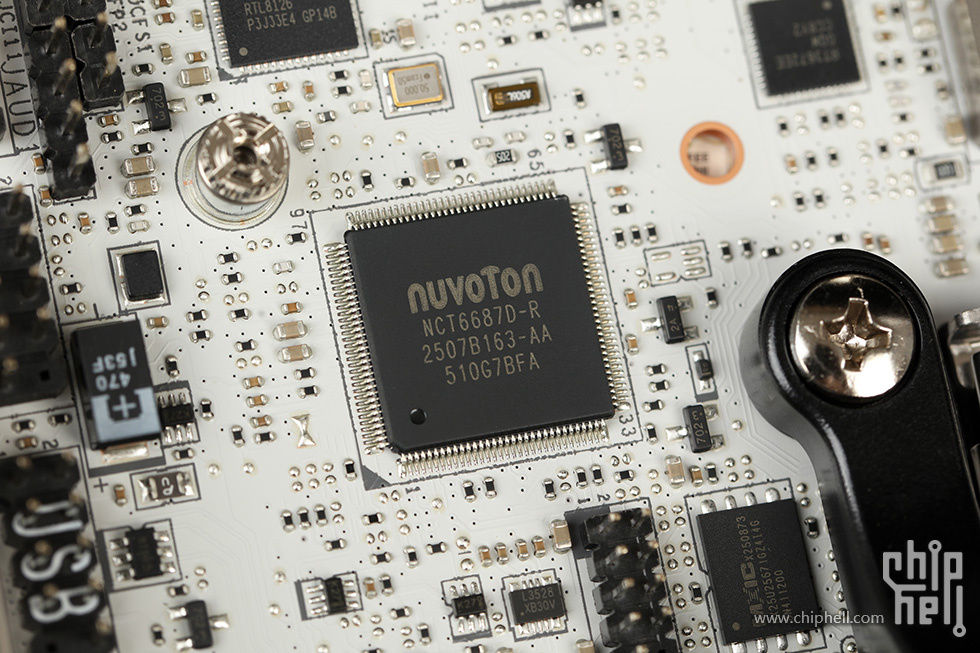

提供运行状态监控等功能的Nuvoton NCT6687D-R芯片.

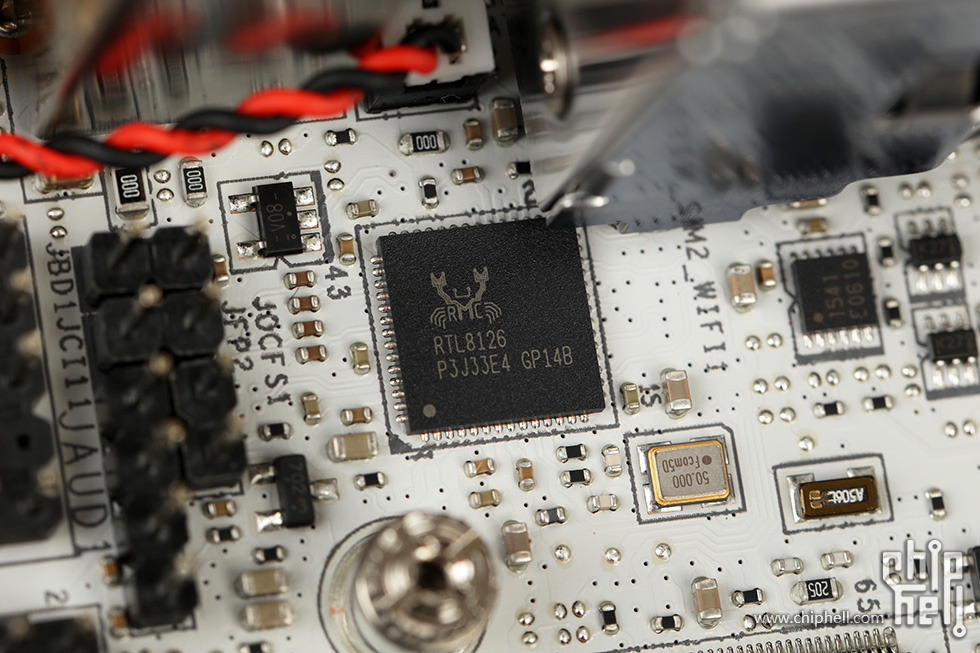

Realtek RTL8126 5Gbps LAN有线网卡芯片.
音频基于Realtek ALC4080 Codec单芯片方案.

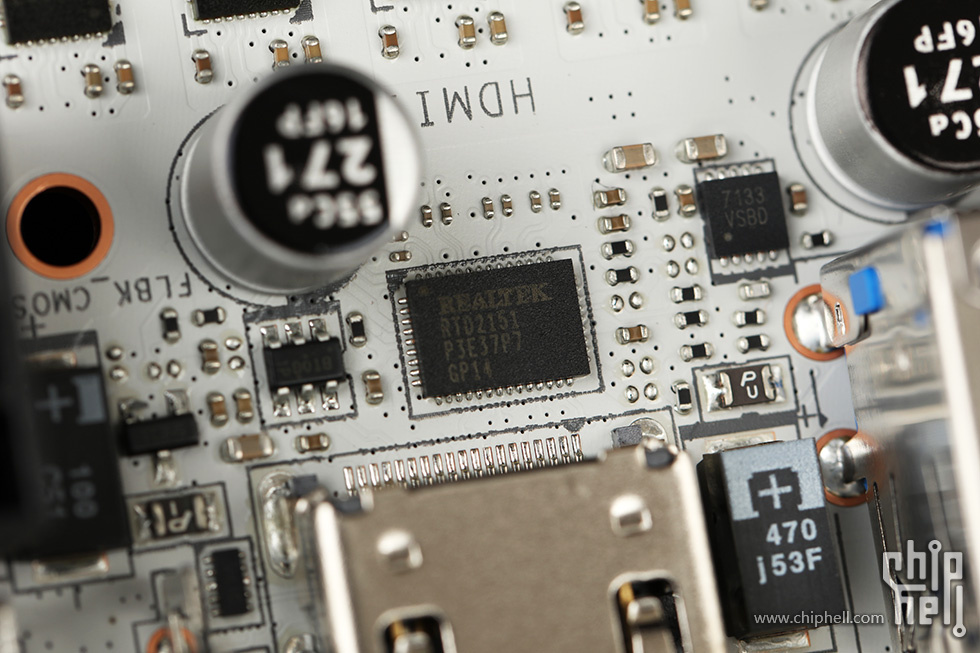

Realtek RTD2151芯片,为集显输出提供转换支持.

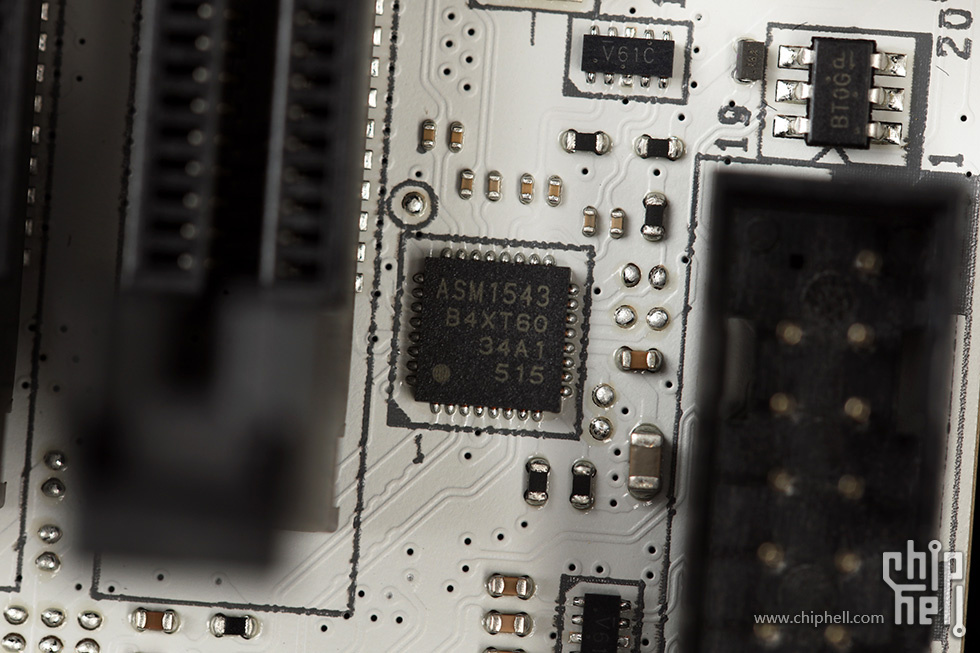

ASM1543芯片,为前置Type-C接口主控.

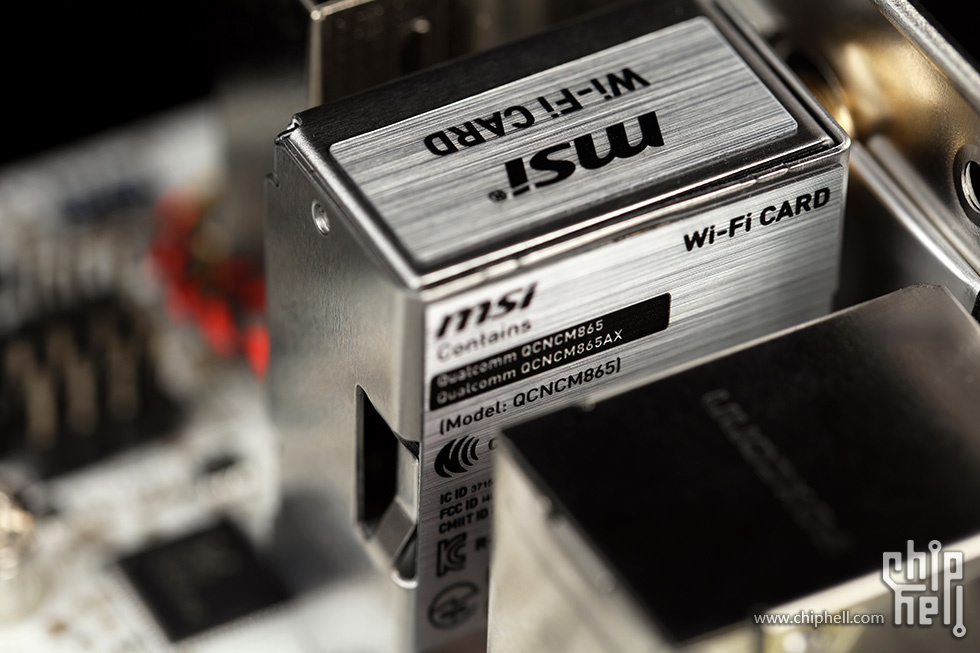

Wi-Fi网卡为高通的QCNCM865,支持最新的Wi-Fi 7和蓝牙 5.4协议.
|
