老黄版30系的12pin转接线又粗又大十分丑陋，
淘宝上模组线商家的出品也良莠不齐，在现在这个显卡比电脑贵的日子里更是不敢以身试法。
为了不让让丑陋的老黄版转接线遮住占据了机箱里的黄金位置，
于是lz准备自己动手丰衣足食，自己做一根30系模组转接线，用上血赚，烧了怨自己手艺不精。
前排风险提示：

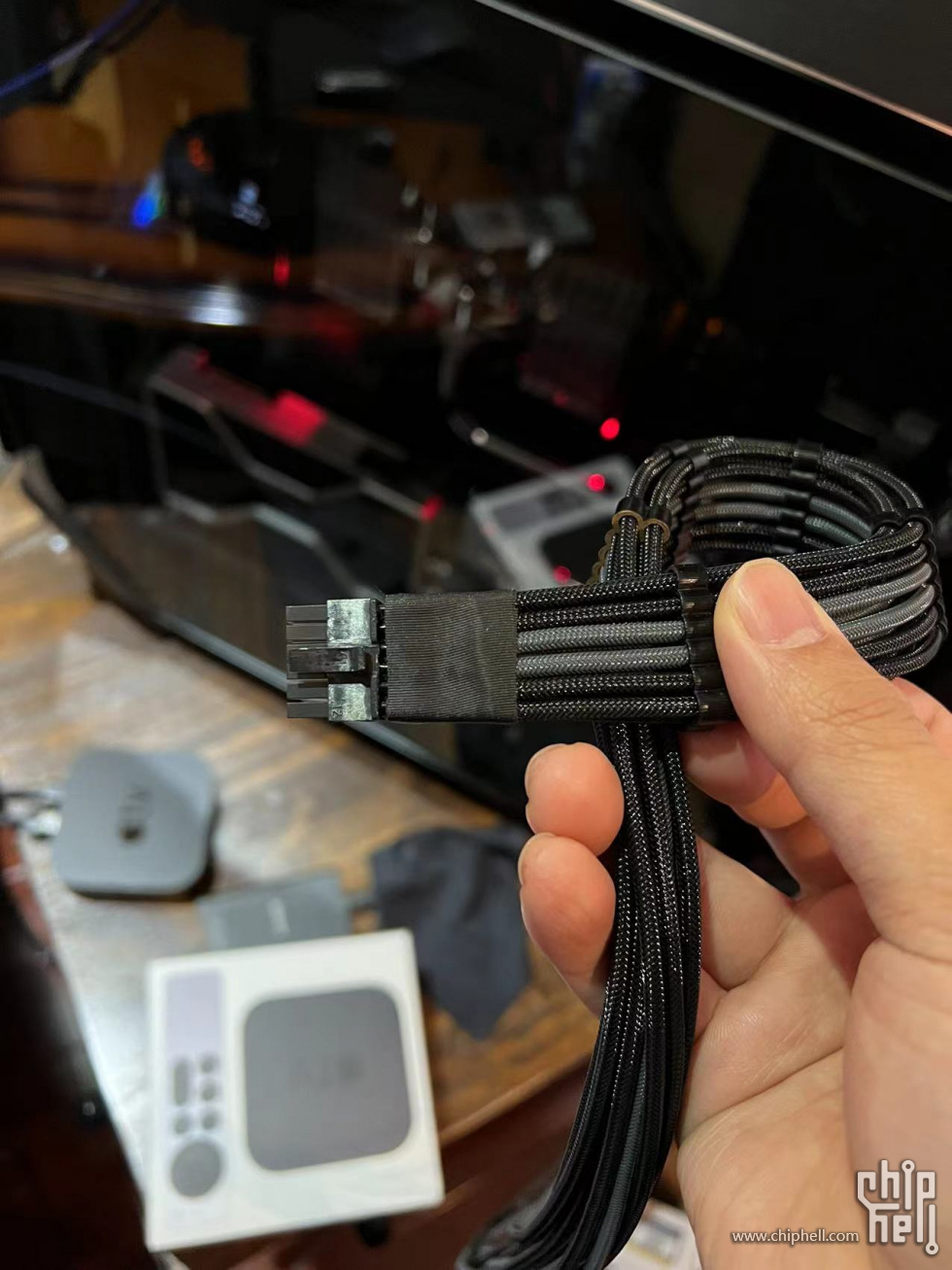

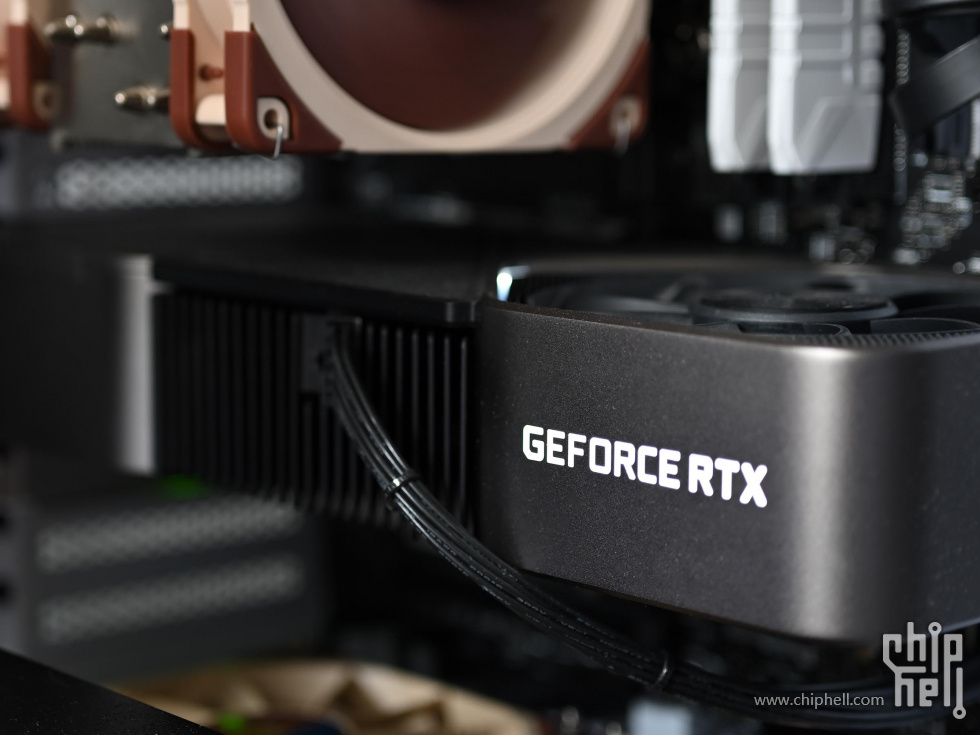

模组线有风险，换线需谨慎！成品展示 换好线的3090FE，终于不用被傻大黑粗的老黄原厂转接线束缚。

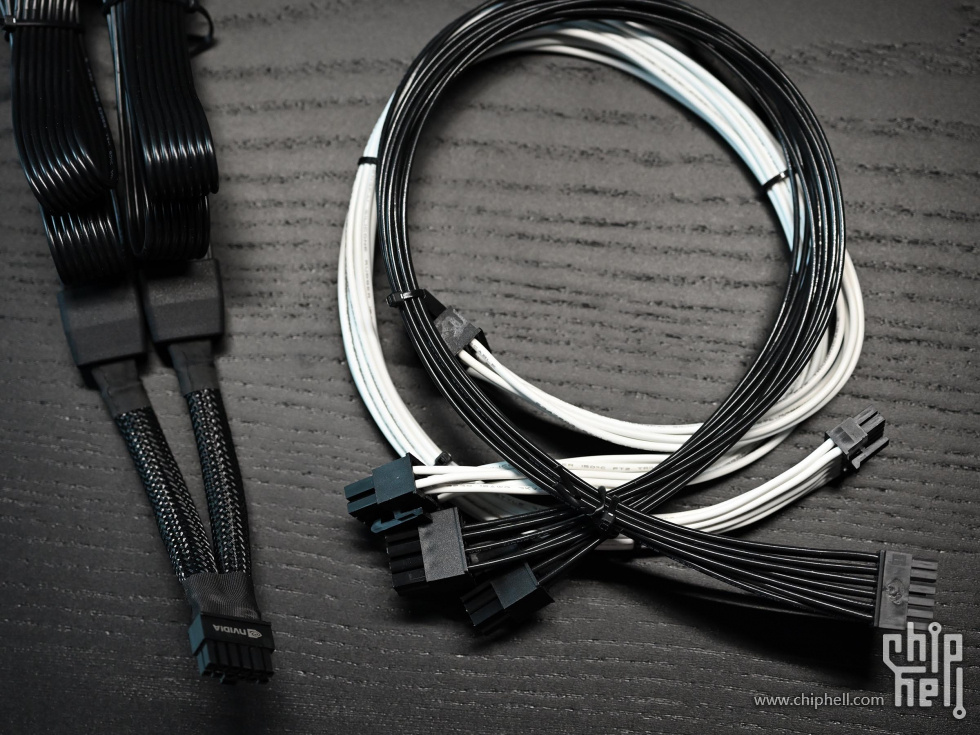

老黄转接线+两条电源原装线（上图左侧）和一条antec（海韵）to 12pin（黑色）和Corsair TYPE 4 to 12pin（白色）线材对比

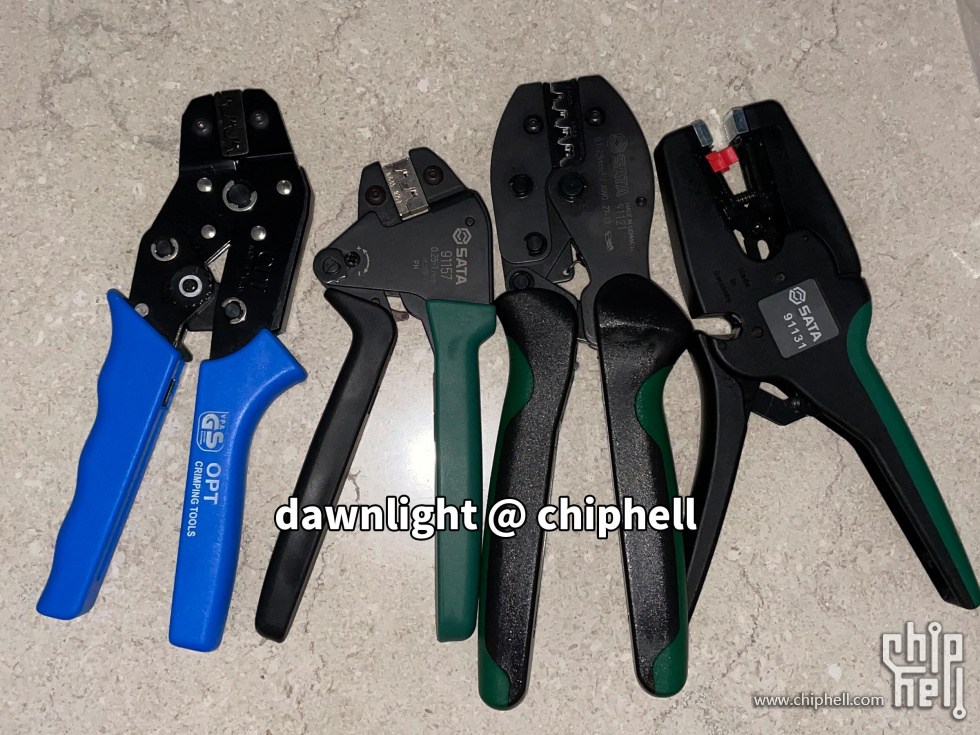

白色线是硅胶线，已经在3090FE+RM850x2015上安全服役半年， 然而RMx 2015毕竟年事已高，而且850w功率在现在显得略低，于是双12换了一颗Antec Signature白金1000w，新做一条。 对于这种对岸仿品端子还没出现的新式连接器，只能找到Molex原厂的连接器，一个要价快3元，10个起售还不包邮。 端子大约在5角多，两根模组线加上练习大概用了50个不到，前期大量的端子浪费在压线钳的试错上 毕竟Molex官方指定工具不仅淘宝漫天要价，甚至还只是卖家把molex样本上所有的工具全部上架一番，只好自己试错 得益于在五金工具行业工作的朋友的帮助，前后试了许多不同的压接钳， 这次主要用的是图上这几把，从左到右分别是：（手机拍摄请见谅） CHHer标配OPT SN-28B 世达91157，压接范围0.25-1mm2 世达91121，德国制造，9752340.1-2.5mm2 KNIPEX 975234 世达91131自动剥线钳，在需要大量定长剥线的场合及其好用，如做电气柜或者这次做模组线 如果CHHer能有更合适的工具推荐，欢迎回帖交流！
和老黄原装线（上）比端子还是显得单薄了一点， 但是按molex标称8.5A 6路12V也能有600多w的电流，应该问题不大。
考据和制作流程

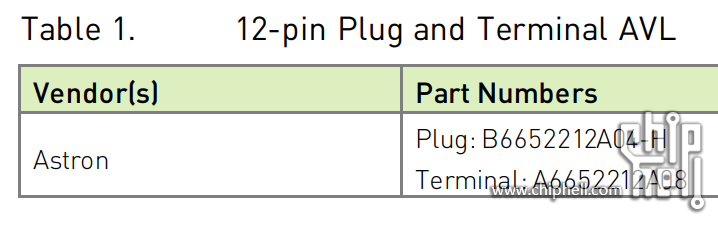

根据RTX30系上市前的新闻，可以知道RTX30系公版的供电接口是12pin的Micro-Fit3.0连接器系统， 然而根据nv官网文档，原版双8pin转12pin转接器并不是使用的Molex的胶壳和端子，而是来自一家叫做Astron的宝岛公司。
但是通过和网上的CAD图和实物对比，lz发现这个系列实际上的确是Molex Micro-Fit 3.0的宝岛版， 于是在Molex的官网目录里找到了适配的端子和胶壳。

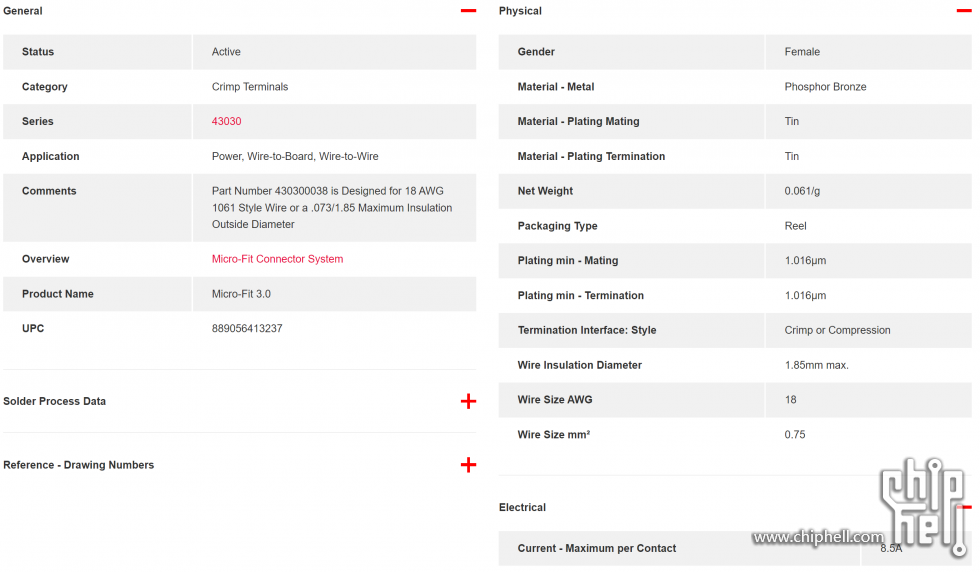

首先是18AWG规格，耐流8.5A的端子：Molex 43030-0038 这款已经是Molex官网这个系列下规格最高的端子，需要注意的是这款端子规定了1.85mm的最大线材完成外径， 外径在2.2mm左右的硅胶线虽然也能压接，但是绝缘层会被破坏，不够理想。LZ第一次制作的之前那条白线便是遇到了这个问题。
8pin一端用的是额定13A电流的Mini-Fit HCS系列端子45750-1111 两者对比，Molex原厂端子相比JMT或者其他品牌的端子，明显表面镀层更加闪亮，连带后面的导向带（？）都更加结实一些 强烈推荐自己做线的CHHer使用。

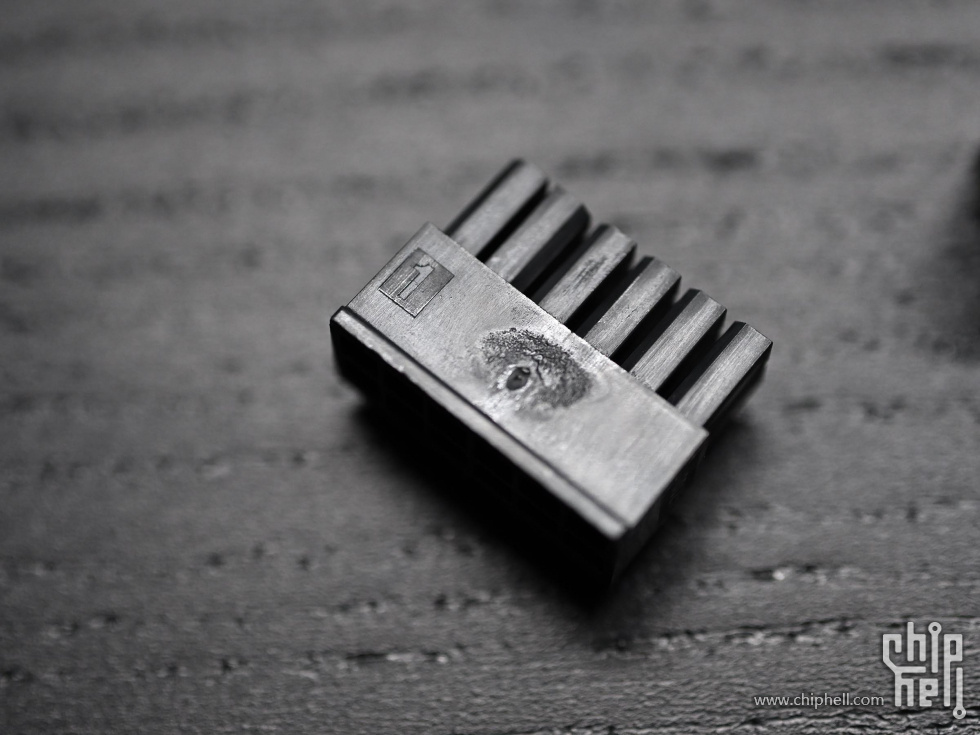

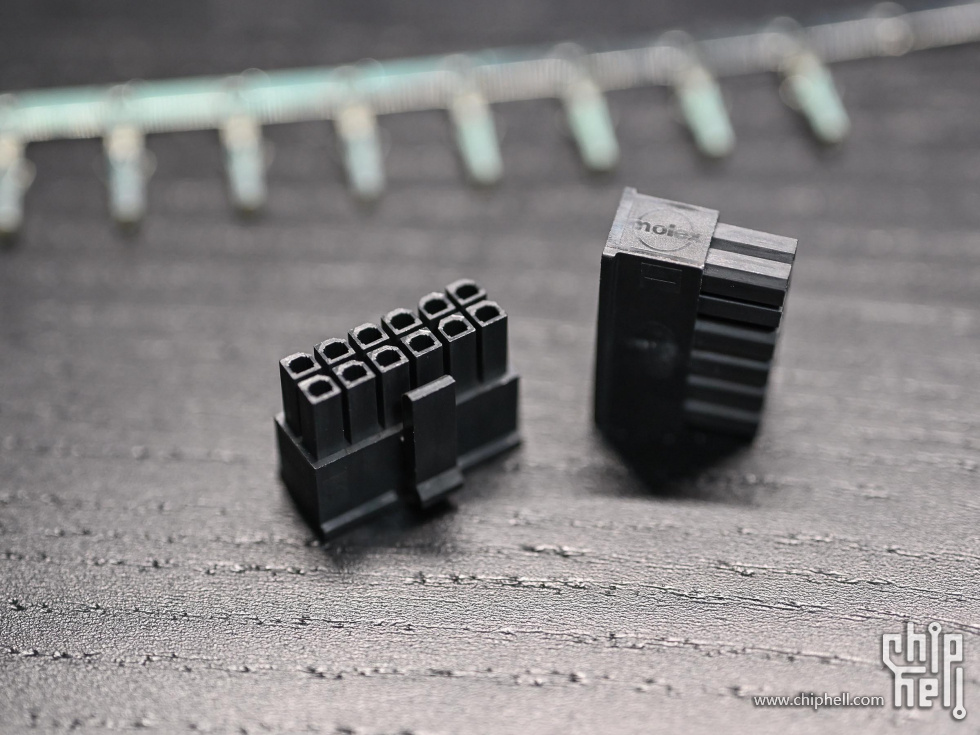

对应的胶壳：43025-1200 Molex原厂粗犷的美国工艺

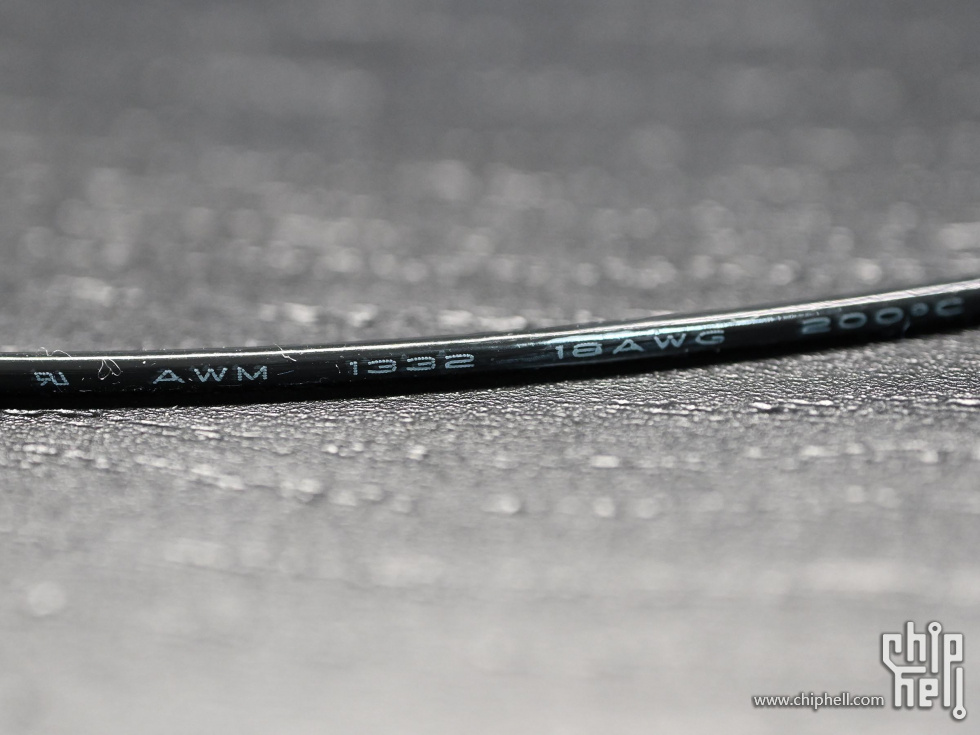

为了满足端子对外径的要求，线材则是用的符合UL 1332标准的18AWG氟塑线，俗称特氟龙镀银线，耐温200摄氏度，线材完成外径1.8mm

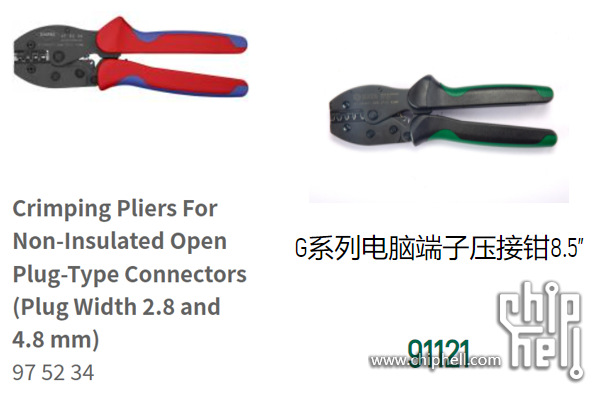

因为Micro Fit3.0端子规格比常见的规格不少，常用的SN28B之类的压接钳的压接模具厚度一般在7mm以上， 算上误差可能更多，要不然能压住线芯，压不住线皮，或者把最靠近端子头的限位脚也一起压扁。 LZ这里用的是之前提到的世达91121，实测用第二小的一组压接模可以刚好压紧18AWG线芯，并且不压到前方的限位脚。

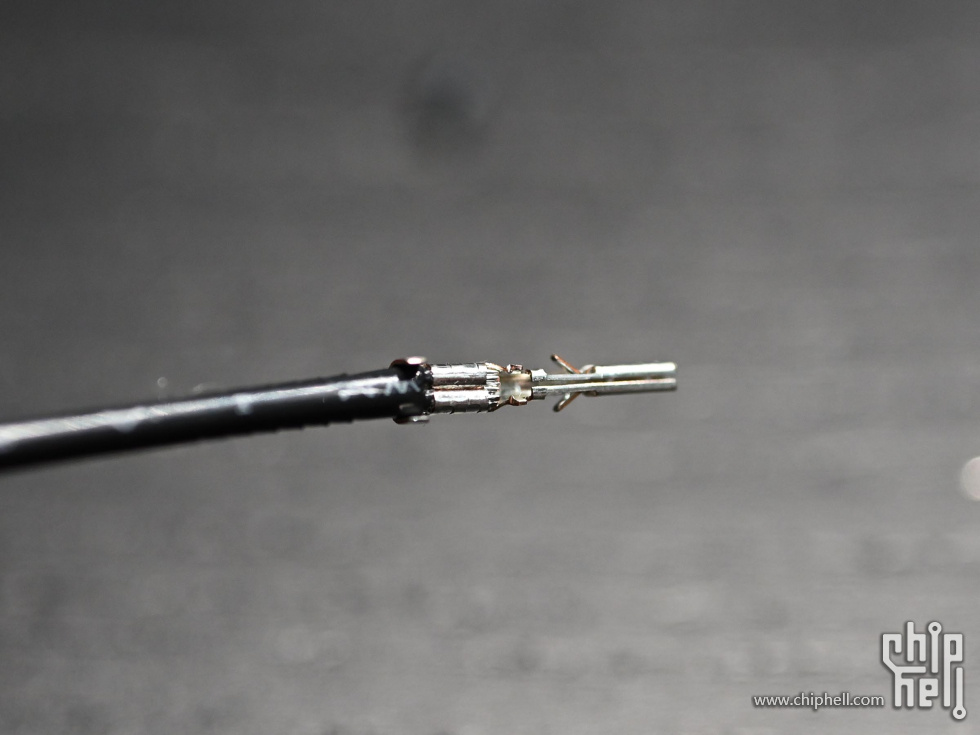

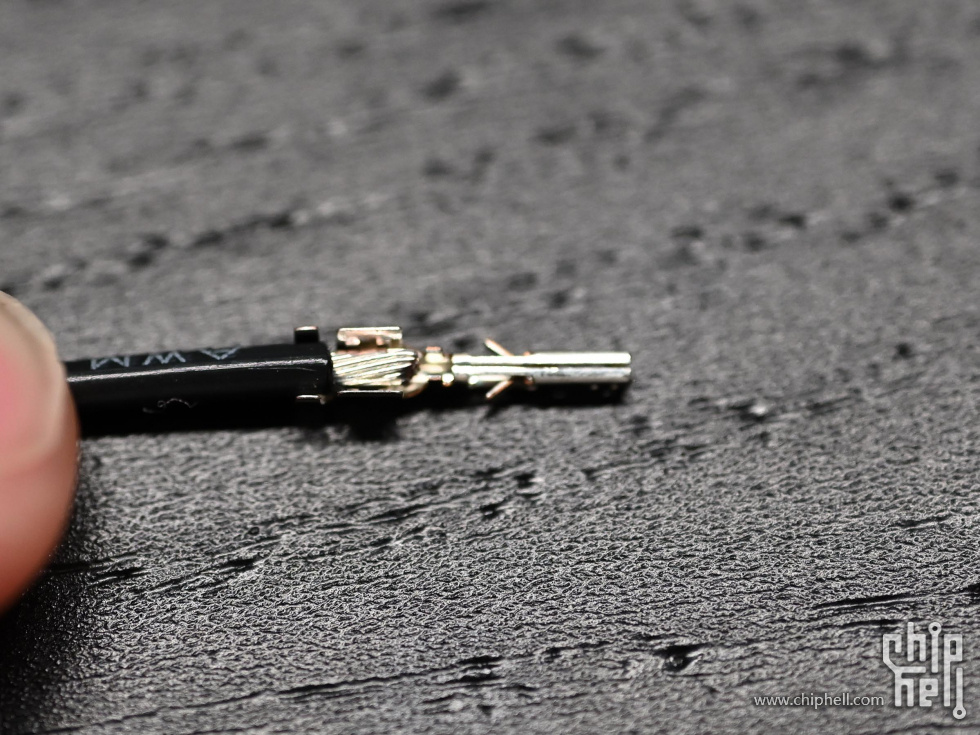

刚刚好不多不少，精准的德国工艺。 剥线3mm，塞进端子 刚好压接到线芯，但是此时压不住线皮，需要换一把SN28或者其他压接钳单独再压紧线皮。 换一把钳子继续压接线皮，就是会把线皮压出一大条压痕。

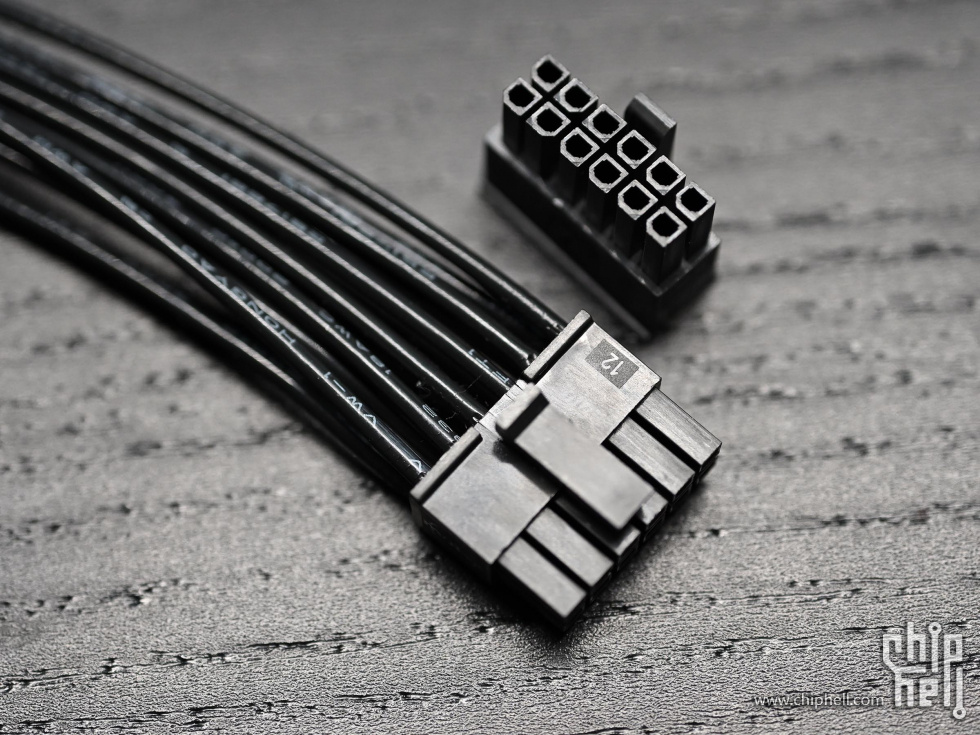

如此重复12次，做好显卡端的12pin，把端子塞进12pin胶壳，按照需要的长度对齐线材，制作另一头的双8pin插头。 最后用万用表欧姆档测整条线缆的接触电阻<0.1欧姆（不严谨，属于心里安慰性质）。 测两端线序是否正确，有条件再插上电脑测一下输出端电压，就可以插上显卡，然后把老黄转接线塞回盒子里啦！
附彩蛋： 个人自测的Antec Signature SP1000W转nv12pin线序表，理论上海韵公版线序都可以使用。
线序表仅供参考，换线有风险，请自己测试确认并承担相应的风险。
|
