对于硬件市场已经形成系统化当下，琳琅满目的品类选择完全可以满足不同玩家的需求，甚至于一些非常苛刻与刁钻的需求都可以在庞大的市场中找到其需求身影。在机箱的分类和界定越来越模糊的DIY大环境下，对于硬件有特定的要求，并且对兼容性有特定要求的机箱这个概念也非常变得不知道如何衡量了。紧凑型的机箱对比于可安装尺寸更为丰富的机箱来说有个非常重要的特色，那就是从外观上和不同玩家对于主板尺寸兼容要求的机箱选择中，虽然紧凑型的ATX在整体的体积更小巧，但是在观感和箱体体积上还是有着自己特定的优势的，因为受到体积大小的影响，在硬件的兼容尺寸上还是有一定的要求的。在紧凑型ATX箱体中，乔思伯推出了不少经典款式类似UMX4、U5这些紧凑型ATX也是拥有着非常多的受众玩家，那么这次为大家带来的乔思伯新推出的D40紧凑型ATX的装机作业来看下这个机箱是否符合你所需求的呢？

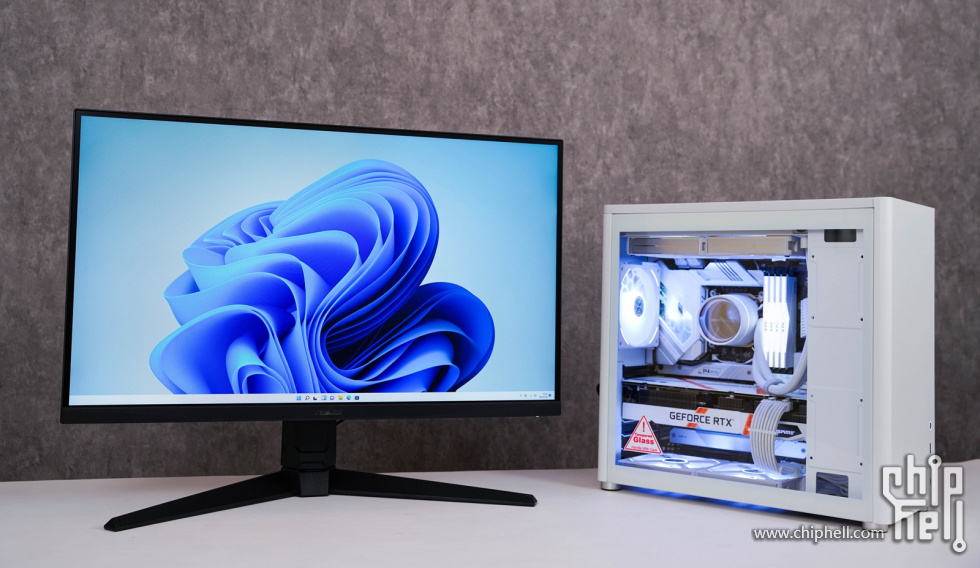

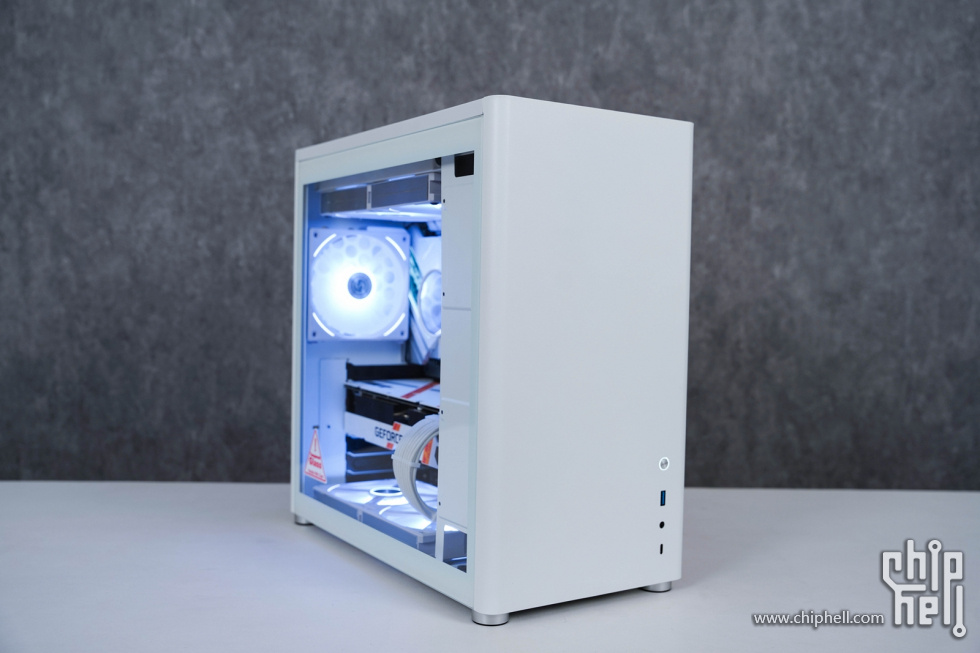

这次选用的并不是乔思伯的经典银，而是更精致简洁的白色D40，D40有三种颜色可供选择：银，黑，白。在箱体内部硬件的配色上除了经典的白色之外，其实白+蓝的配色搭配上新装的WIN11系统的界面还是非常贴合的。

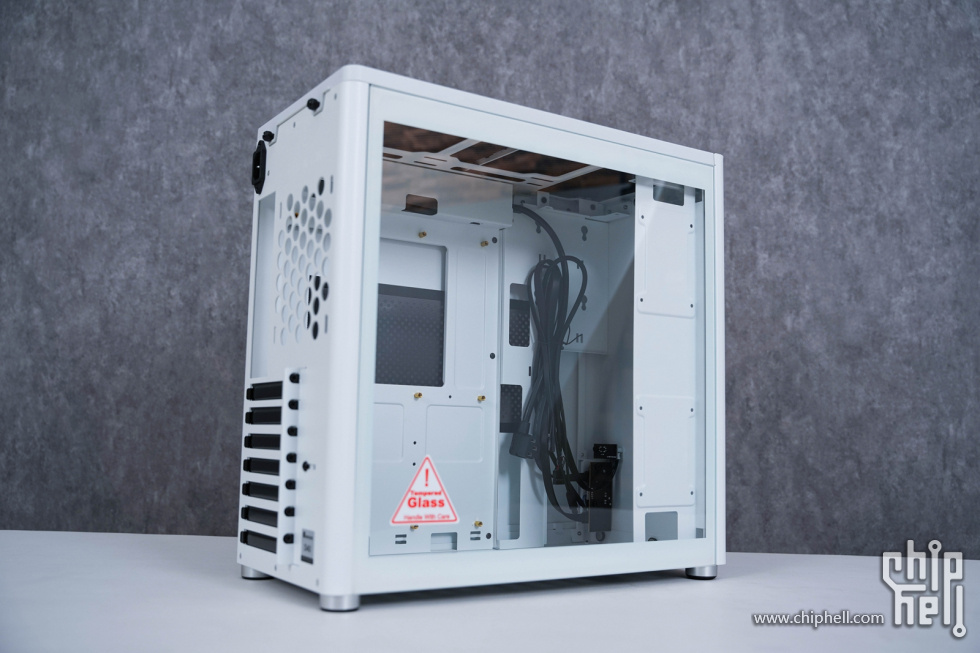

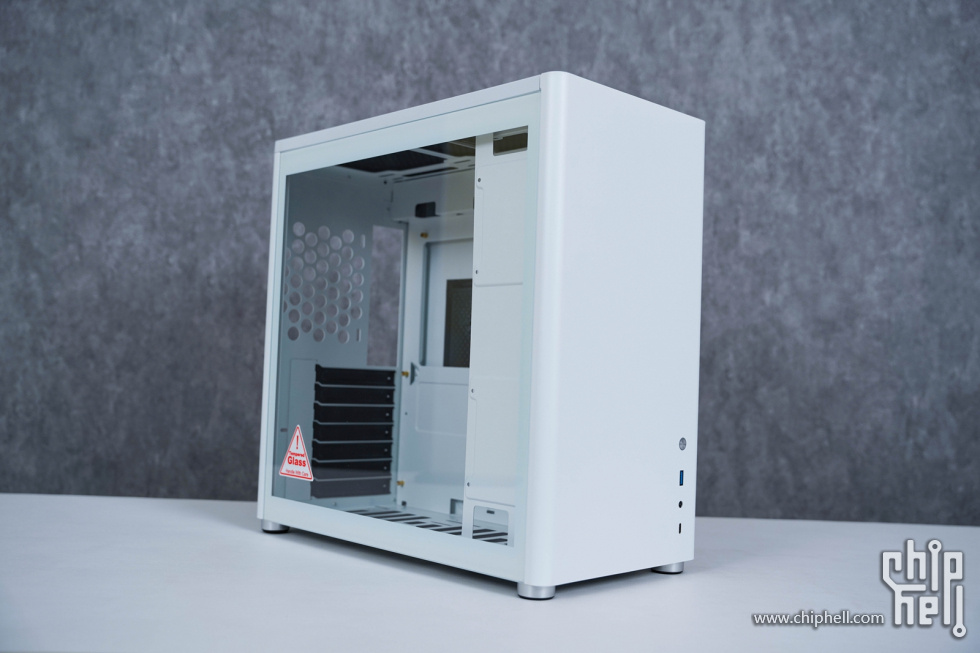

机箱是这次装机的主角，在整体设计上依然沿袭了乔思伯一贯以来的简约风格，机箱外壳整体以铝合金打造而成，左侧面配备一块钢化玻璃，顶板以及机箱底部各自附有一块防尘隔板，这种低调简约风融合上侧透玻璃作为点缀的机箱设计个人还是很推崇的。






从401 * 204* 386mm的三围尺寸就可以判断出这款机箱属于紧凑型高的ATX机箱，紧凑型ATX也是在售箱型中受众最广泛的一种箱体，对比于类似乔思伯i400这类体积更大的大型中塔机箱来说，D40算是非常小巧的。


乔思伯D40机箱的前面板非常简洁，既没有乔思伯的LOGO也没有其他太过花俏的图案，只有右下角的IO区域：开机键、USB 3.1 Gen 1 Type-A及Type-C接口，还有那个3.5mm音频接口显示着这个机箱的前面板。随着硬件性能提升所带来的优质体验之余，自带高速Type-C接口的机箱目前虽然说已经在慢慢多起来，但也并没有做到真正的全面普及，甚至一些低端的机箱还在沿用老式的USB2.0接口。

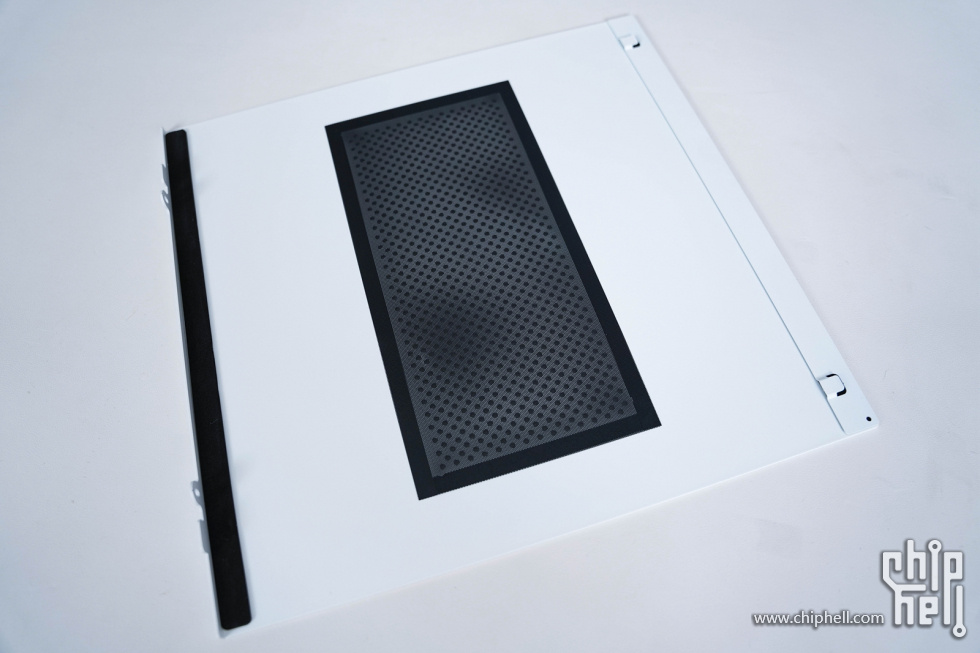

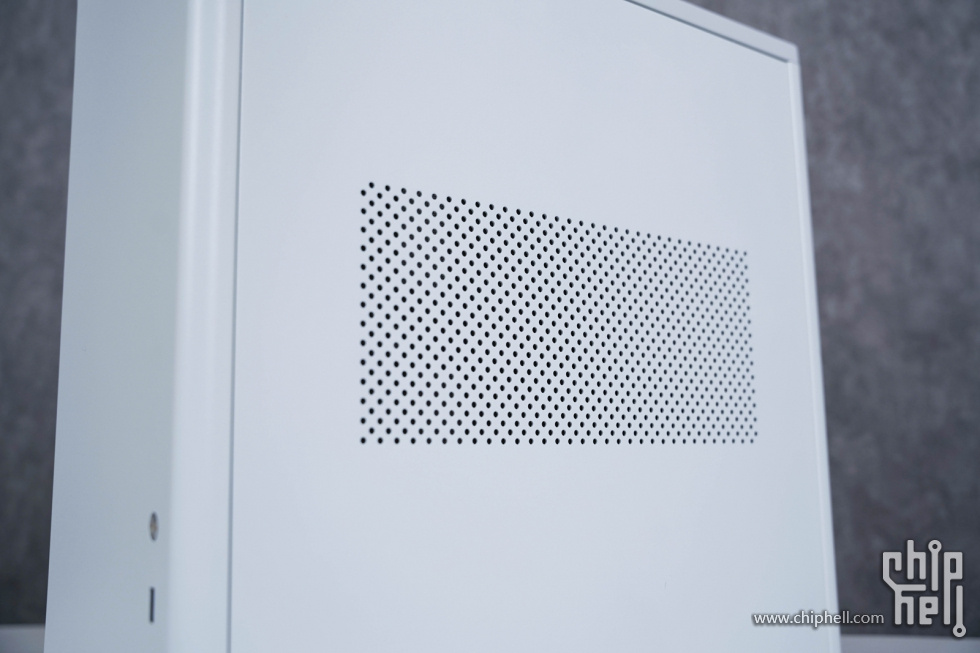

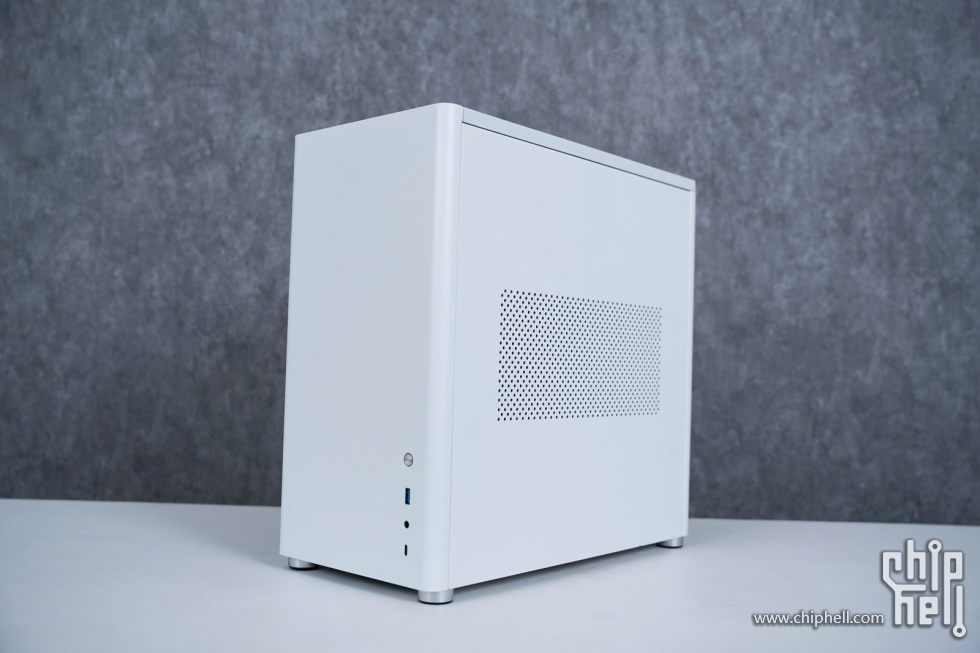

和银色款D40双侧透玻璃设计不同之处，就是白色的D40面板采用了可以左右互换的面板设计，设计上是针对散热做出的优化，这个设计还是有点意思的喜欢折腾散热的小伙伴们可以试下这个左右互换面板设计。

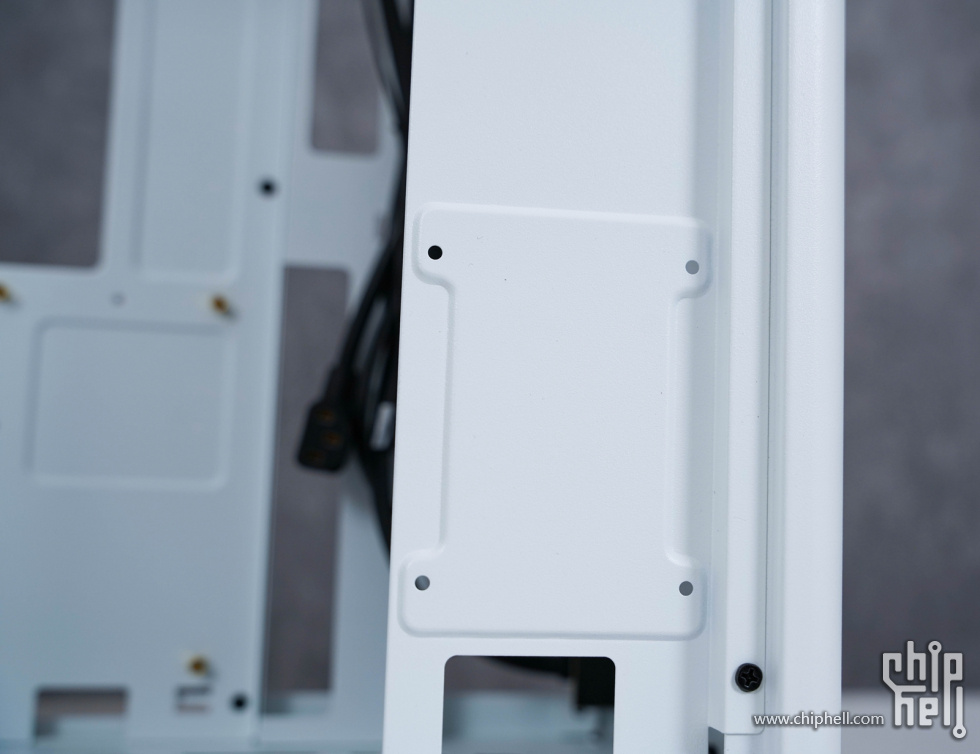

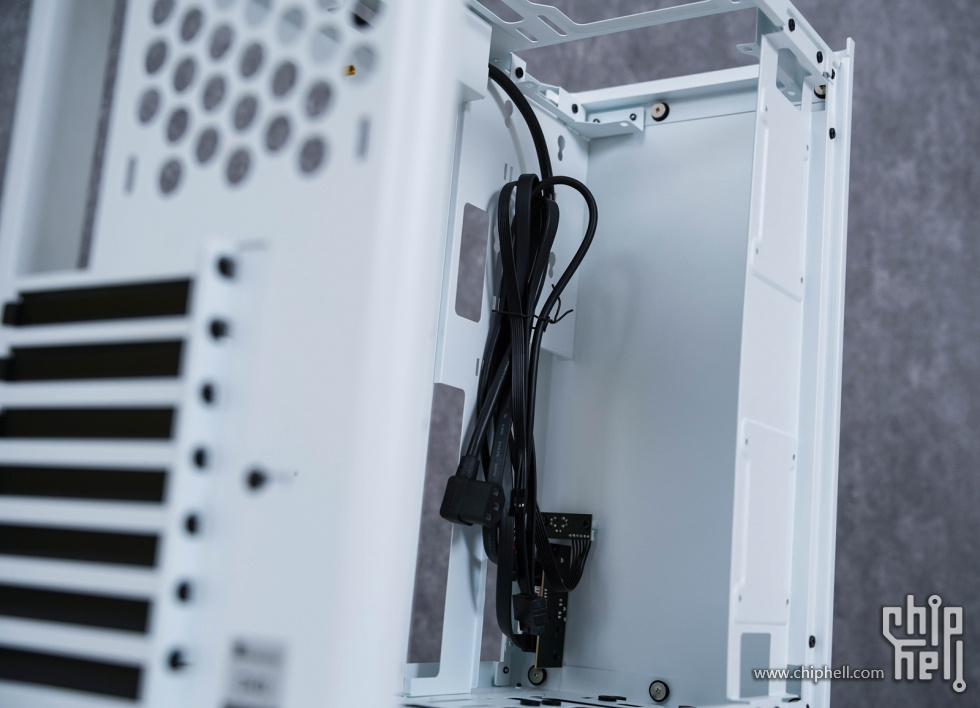

乔思伯D40作为一款比常规中塔机箱更为紧凑的机箱，肯定需要通过内部空间的优化改动来让箱体内部布局更加合理。拆开面板，D40内部的设计一目了然。首先可以看到的是乔思伯D40机箱把常规的下置电源仓从下置改为了前置，放弃了前置的进风面改为硬盘和电源仓位。而把电源安装安排在前置，可以支持非常长的ATX电源的安装，D40机箱支持最大为280mm的电源，不过市面上在售的主流ATX电源中很少超过200MM长度规格的电源，所以让D40的电源仓拥有非常充足的理线/藏线的空间。还要值得注意的是：电源仓其实与显卡末端的空间是有重迭的，要是选择超过170MM长度的电源安装的话，那么在显卡长度上则要注意不能超过305MM。要是电源尺寸在170MM长度以内，那显卡则最长可支持到355MM长度的超大型显卡的安装了。而正面2.5寸安装仓位则是可以拆卸下来，既方便电源的安装，又可以兼顾2.5寸硬盘的安装。

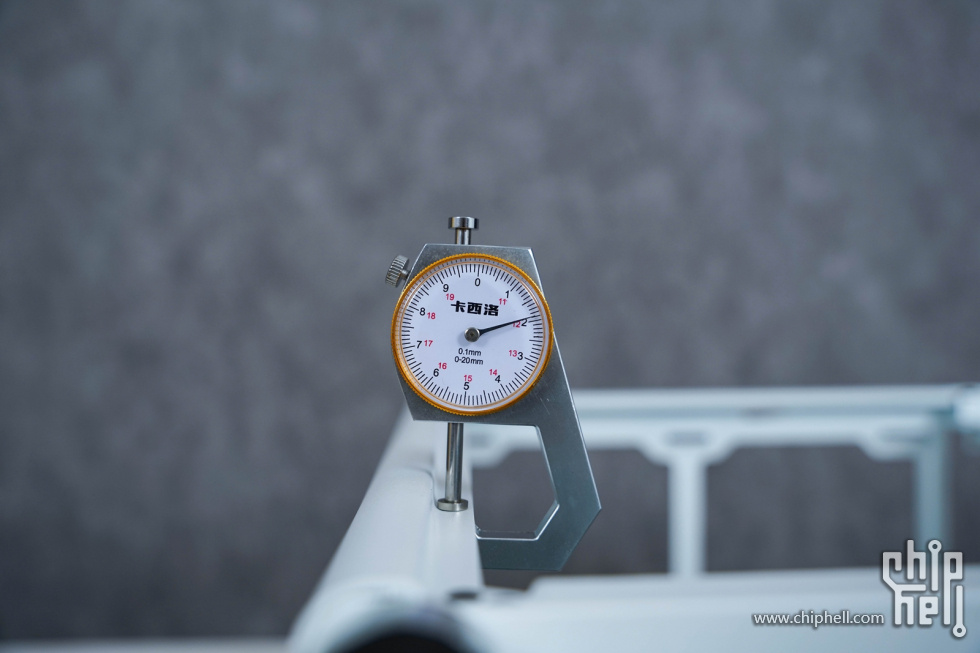

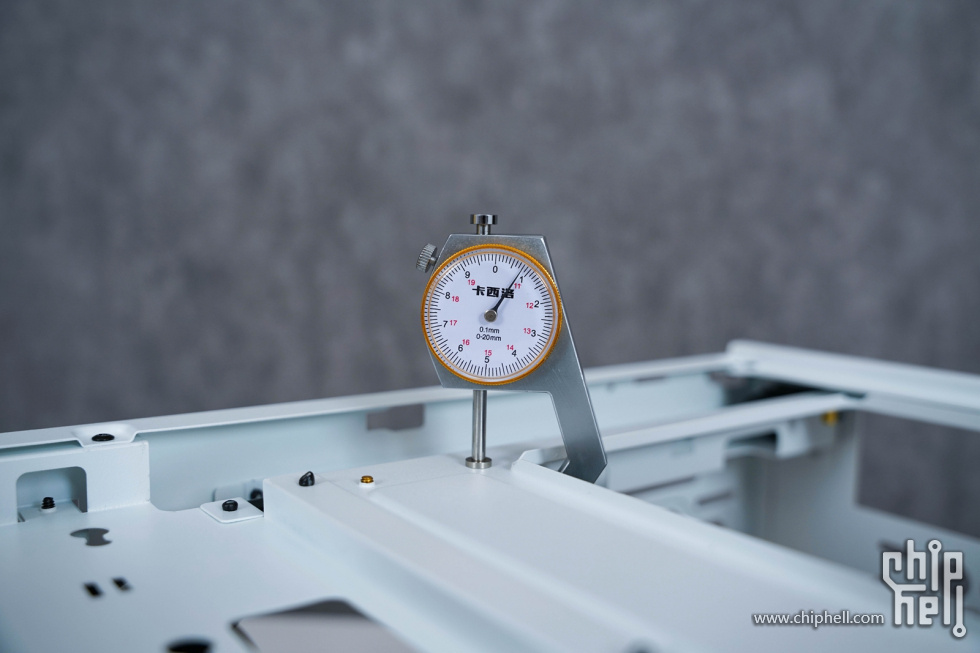

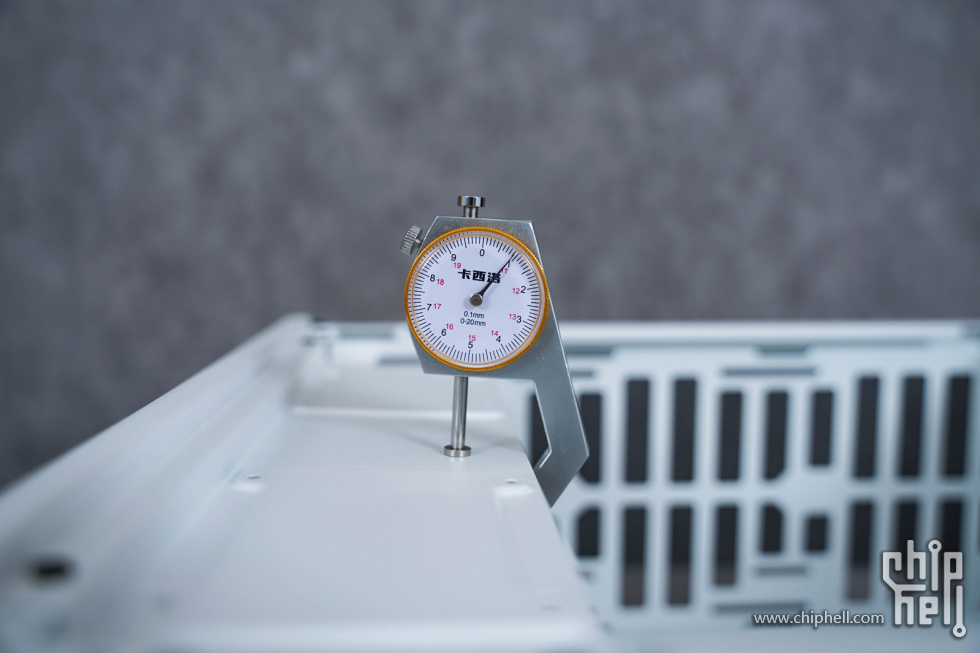

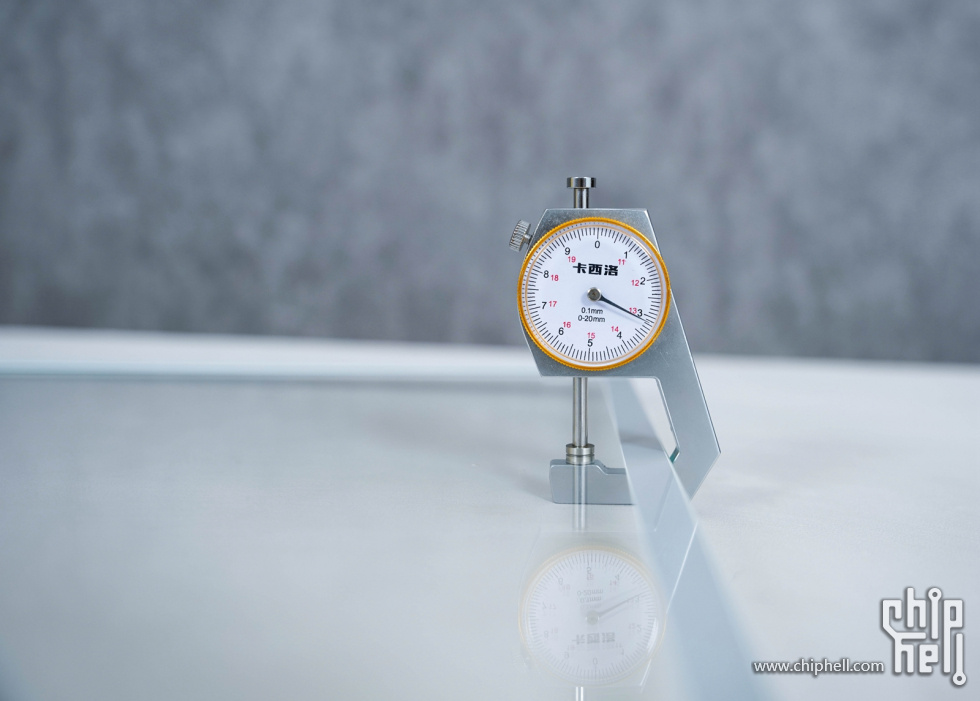

再来看下机箱的用料，箱体的SPCC五金厚度采用了0.8MM厚度的五金作为主框架用料。而侧面的电源仓面板则采用了1MM厚度的五金。五金用料上基本对得起这个机箱的价格。




而前置铝合金面板采用了接近2MM厚度用料，玻璃面板则采用3MM左右的厚度的钢化玻璃，而右侧面板则也是采用1.8MM厚度的五金面板。

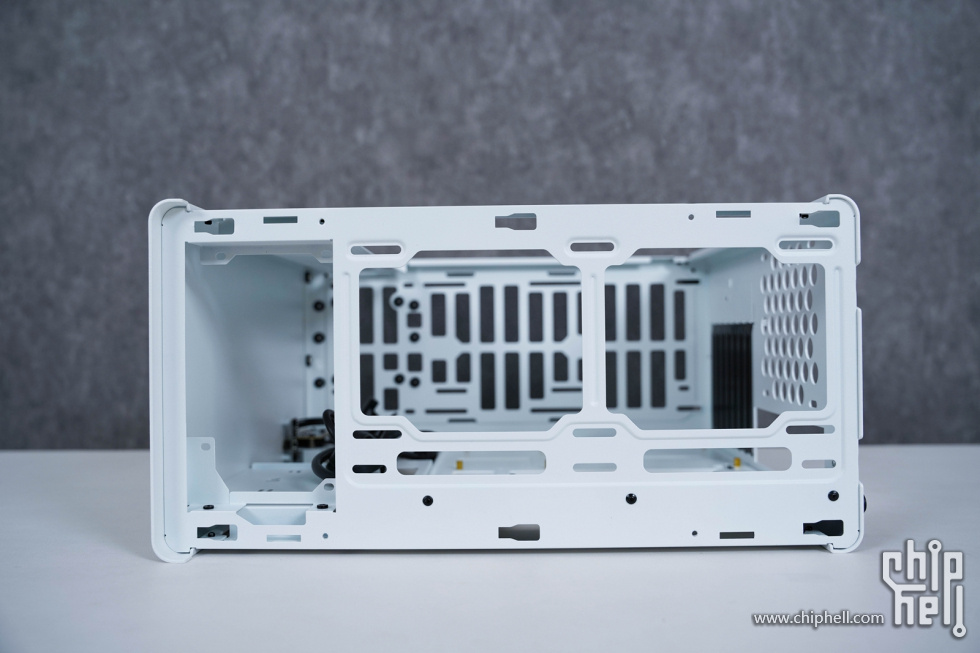

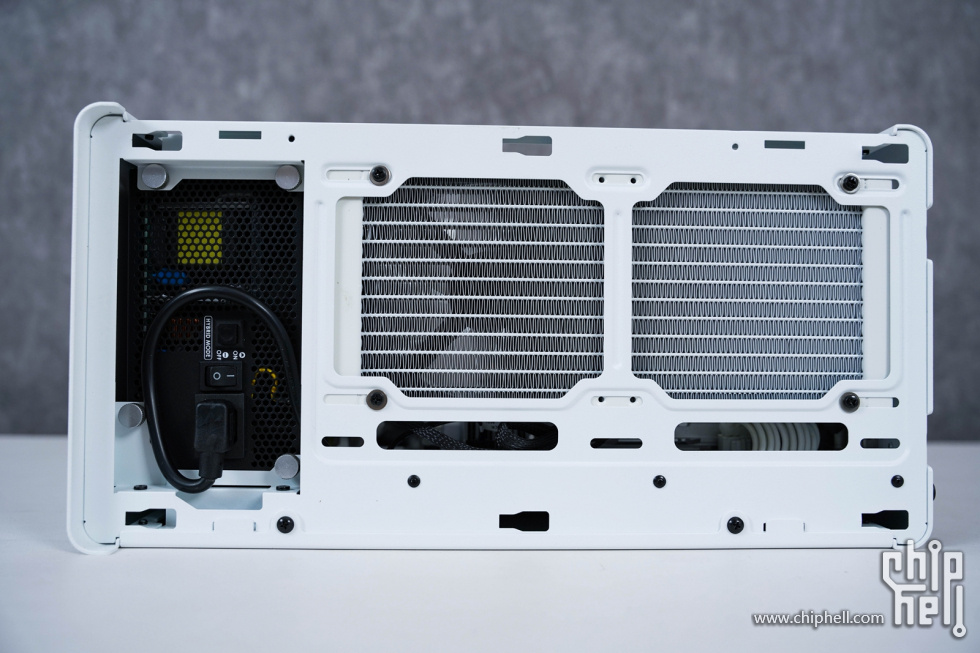

机箱采用主流的上下垂直短风道的风道设计，上置和下置最大均可以安装240MM的水冷或者是140MM*2的风扇作为主进出风位。而后置则可以灵活运用可安装120MM风扇作为进风或者出风来补充箱体内部的散热。

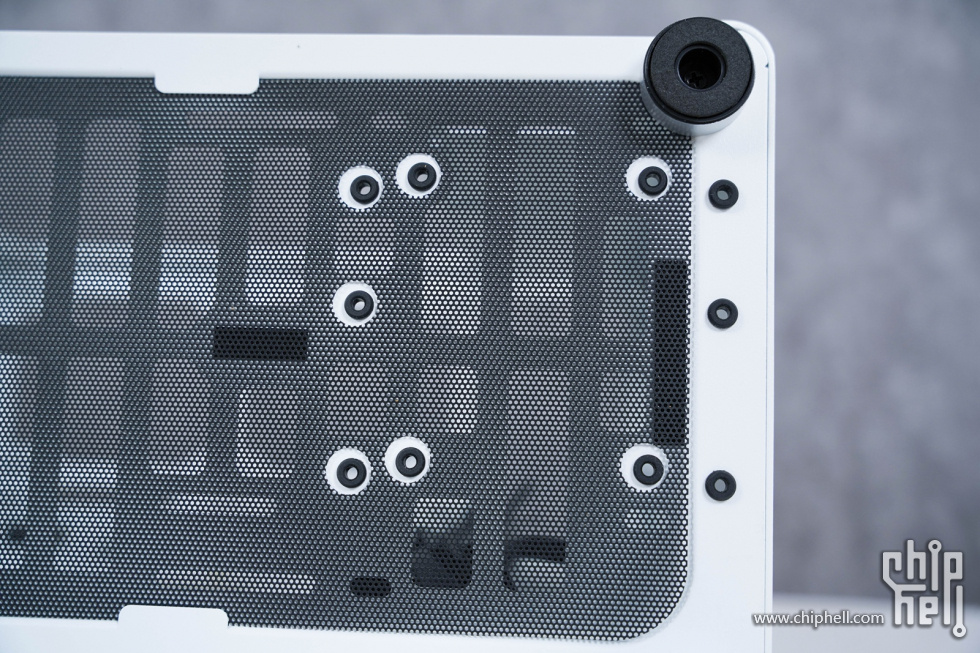

在其他细节上，前置的电源/硬盘仓位下置是可以支持2.5与3.5寸两种不同规格的硬盘安装，上下的风口均有防尘滤网设计。


乔思伯现在推出的箱型基本都采用这种自安装使用螺丝固定的机箱脚垫了。

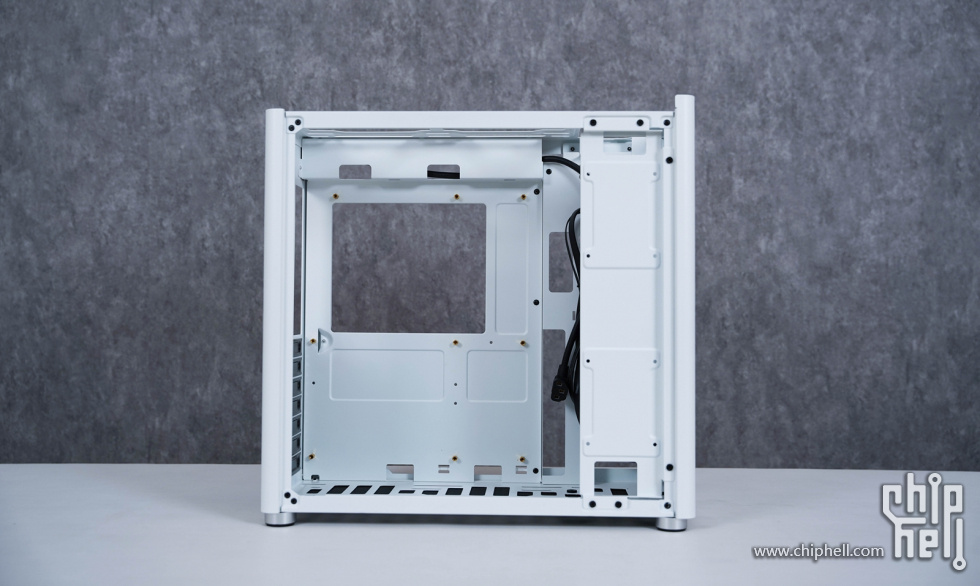

机箱的背部也预设了背线设计，因为主板托板往内凹，以及电源是在机箱前方的关系，D40的背面走线是需要绕过主板区域。不过可以从背部的线孔设计可以看到机箱为了满足背线需求也是做出了相应的走线开口设计，所以在走线方面是无需担心的。

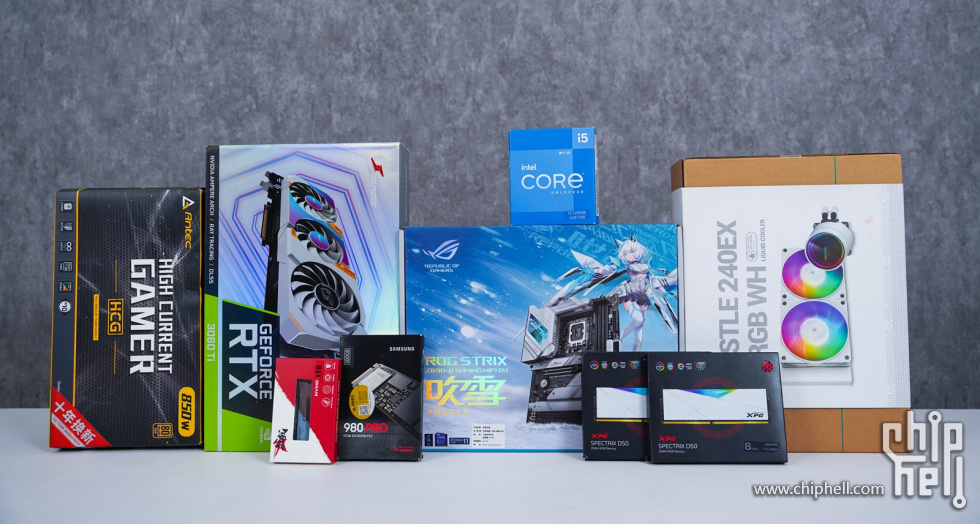

主角介绍完后，那么配角怎能少得了呢？接下来就来看下这次使用的装机的配置：
处理器：Intel12代酷睿  i5 12600k
主   板：Asus ROG STRIX Z690-A GAMING D4 吹雪
显   卡：Colorful iGame GeForce RTX 3060 Ti Ultra W
内   存：Adata XPG 龙耀 D50 DDR4 3600 8G*4 釉白
固   态：Samsung 980PRO 500G+Colorful CN600 战戟 1Tb
散   热：Deepcool  堡垒240EX
电   源：Antec HCG850金牌全模

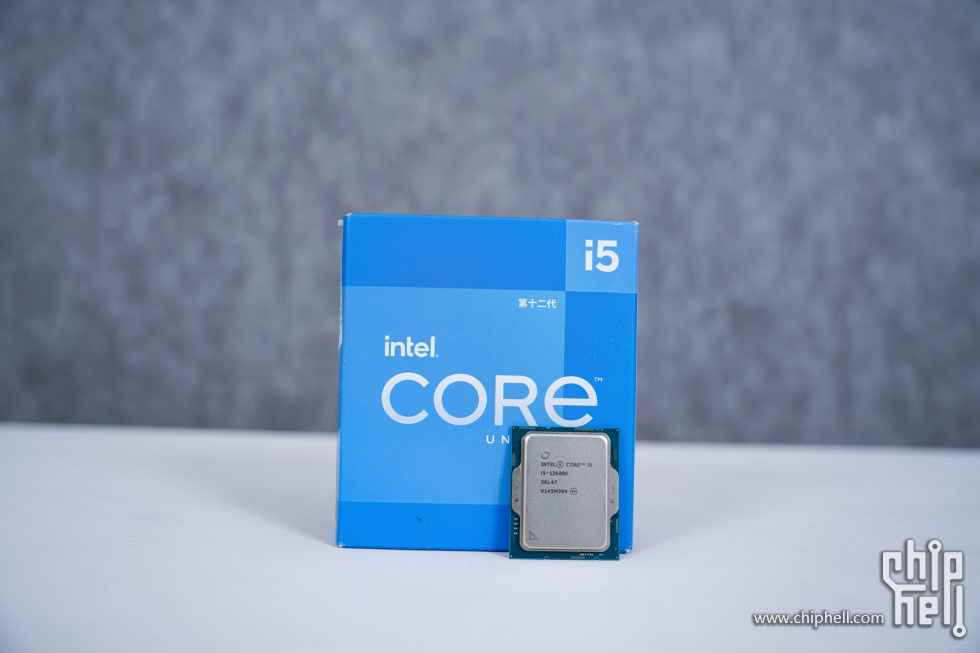

CPU：实用性和性价比兼具的I5 12600K/12600KF处理器。




主板：ROG STRIX Z690-A GAMING WIFI D4吹雪主板。


在板面设计上对比前2代吹雪都是有不少的提升的，在供电上也进行了强化采用的了14+2+1相，CPU供电并非祖传的8+4CPU供电而且直接升级到8+8pin供电。




在M.2接口方面一共提供了4组支持PCIe M.2插口以供使用者进行固态扩展安装。并新增了Q-Release便捷拆装显卡按钮来提供更便捷的显卡拆装体验。

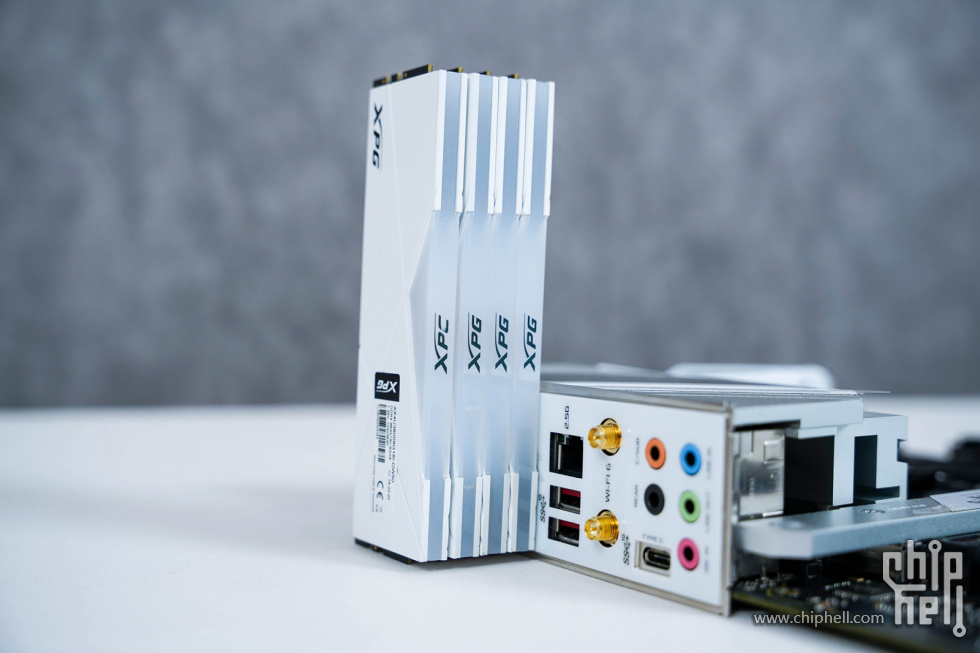

内存使用：由于全套硬件基本都是以白色为主，所以把手上的这套32G的威刚 XPG龙耀D50 8G*4的内存条安排进来。简洁利落的散热马甲加上不规则的切割线条作为装饰，作为主流的RGB内存，顶部的XPG LOGO和大面积导光条是支持主流主板的同步灯效，10颗RGB灯珠，PCB板正面5颗，背面5颗，分为5个独立灯控色区，提供1680万色彩个性选择。

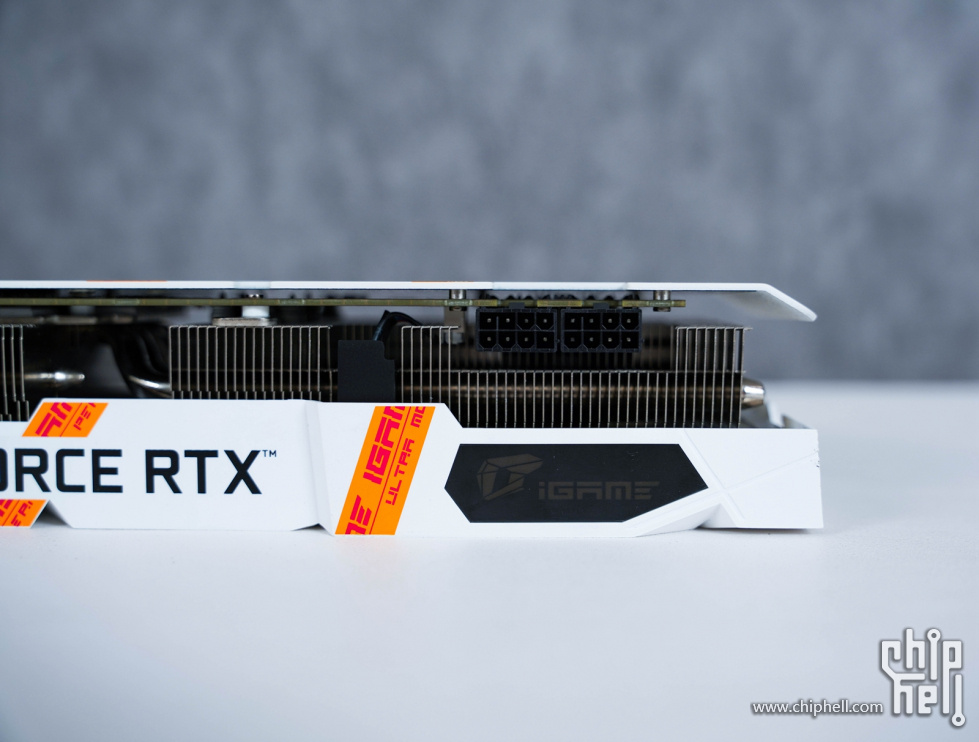

显卡：Colorful iGame GeForce RTX 3060 Ti Ultra W，Ultra外观以复古流行“蒸汽波”风格设计了全新外甲，散热器外壳和背板均为纯白色+成色喷涂为配饰也是很多喜欢白色主机的小伙伴们常用的显卡搭配。而这次是为了满足自己2K显示器的需求，最近显卡价格有很大调控空间，所以就入手了这张3060Ti来作为日常装机的显卡搭配。

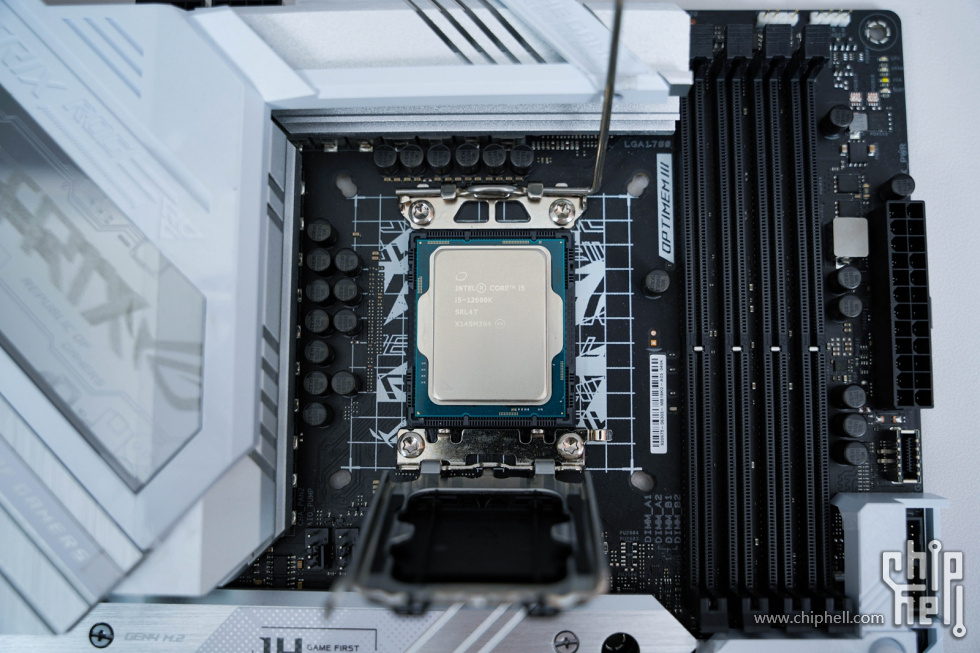

安装：CPU安装。

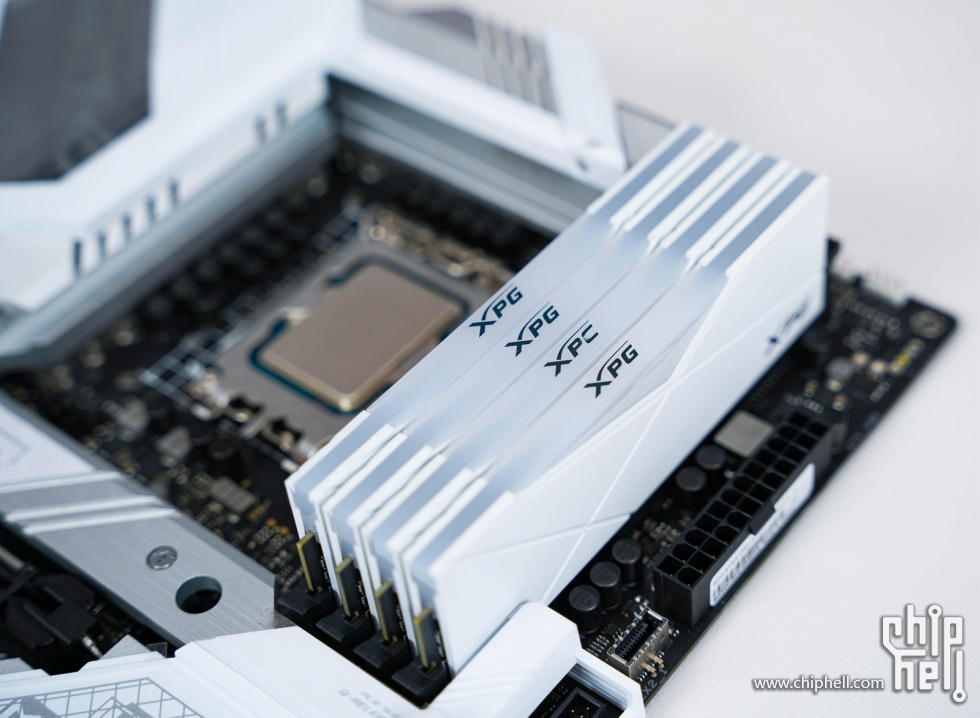

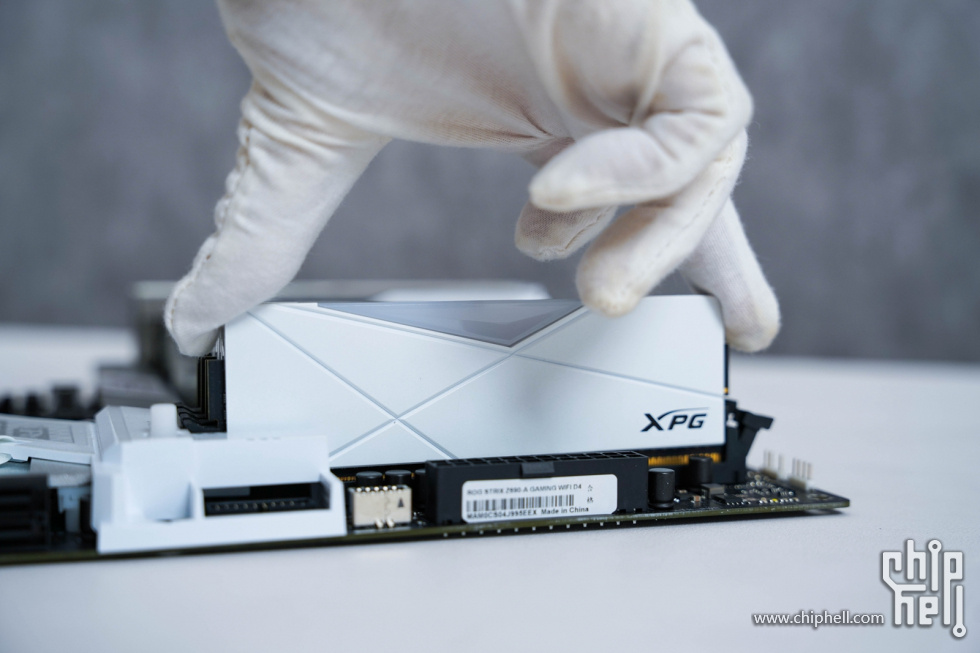

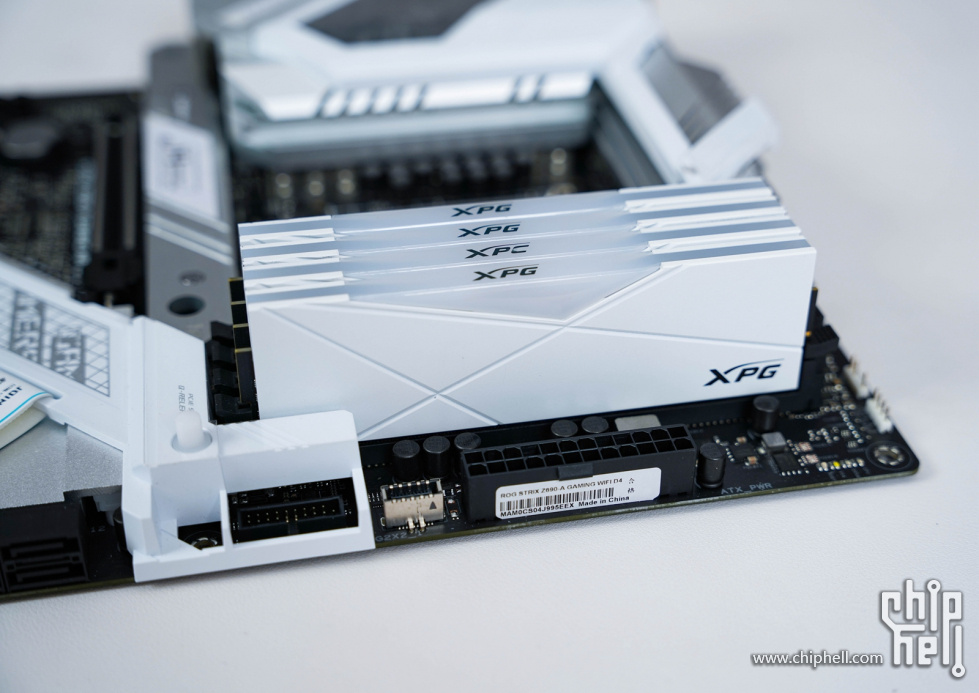

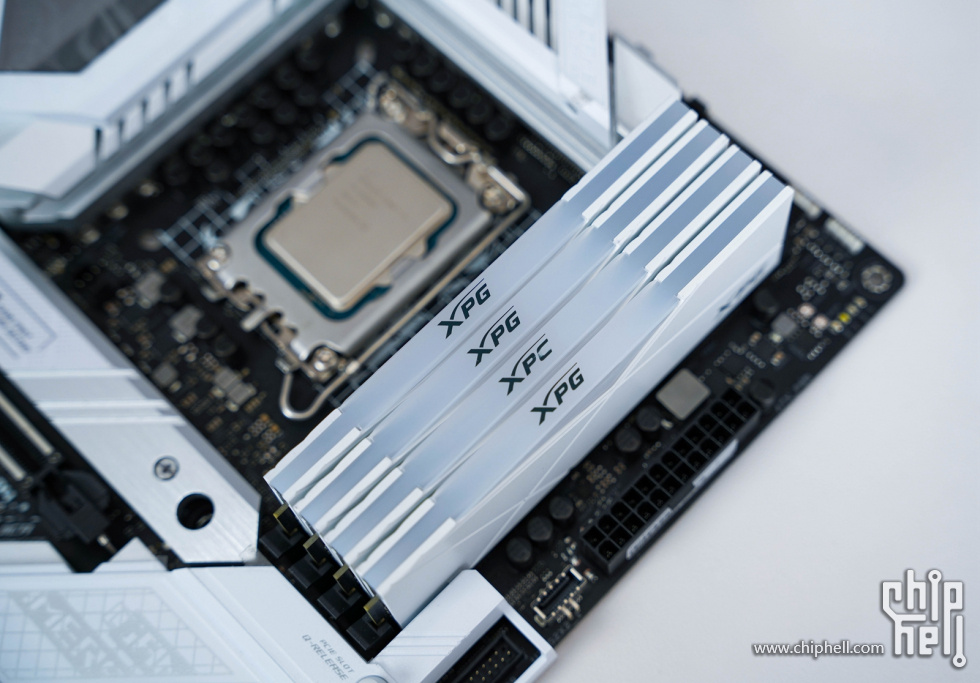

内存安装，插满才是王道。内存的颜值还是很可以的。

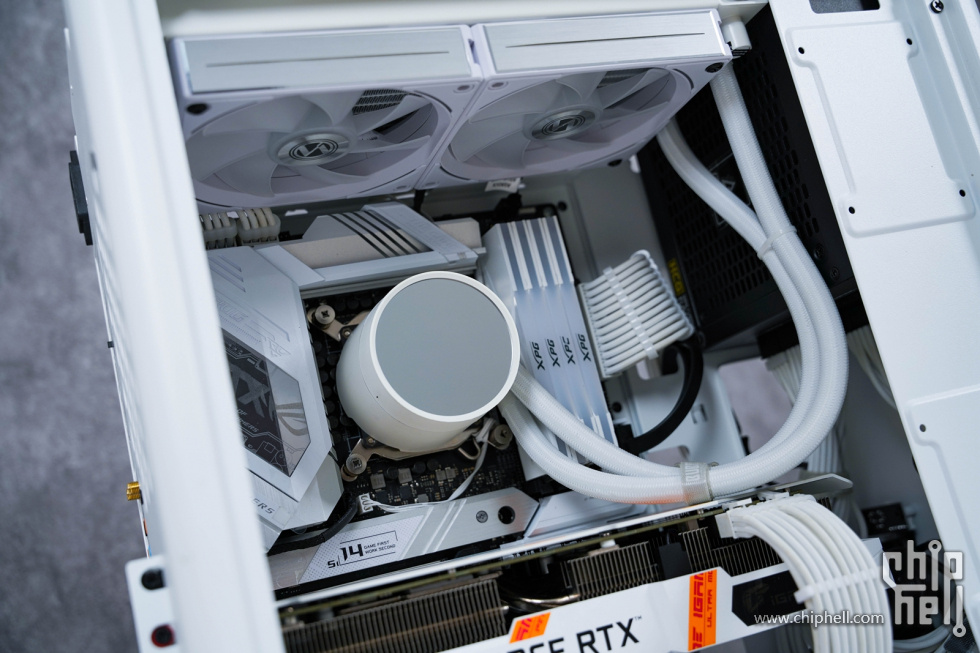

散热安装，这次EX也是把原来黑色的管子改成了白色的。

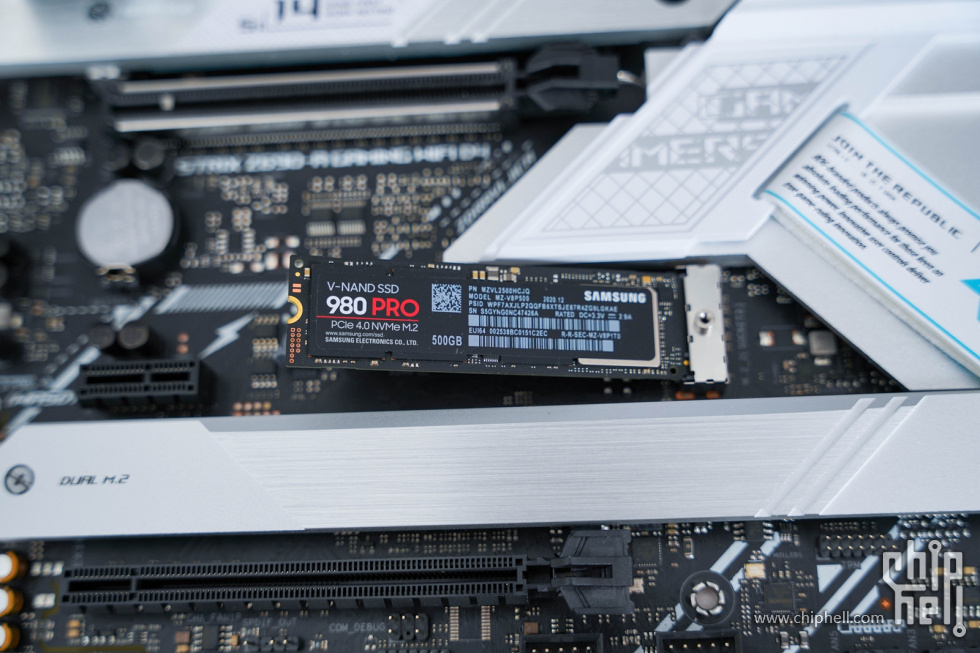

固态安装：主盘使用的是三星的980PRO 500G作为C盘和D盘。

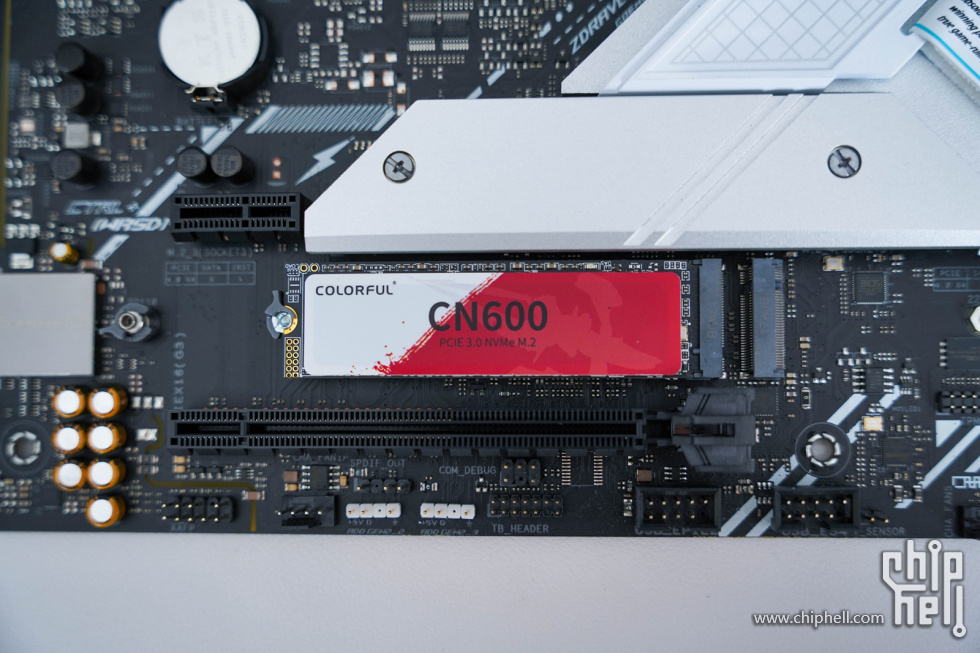

500G的容量还是小，要是要兼顾日常的游戏存储或者是一些资料存储显然500G的主盘是不足以应付的。所以在这个基础上新增了一张使用了国产长江FLASH+联芸主控方案的七彩虹旗下的PCIe3.0 固态：CN600 战戟 系列M.2固态作为副盘使用，实际表现要亮机后再来进行测试，也算首次尝鲜下国产方案的固态，看下其性能表现如何。






按照机箱的安装分布区域逐一将硬件安装完成，D40兼容的主板尺寸：ATX/M-ATX，而在兼容性上由于机箱的高度够高，因此即便机箱上面装了水冷也不会与主板的内存冲突。这在这些类似尺寸当中的紧凑型ATX机箱中还是少见的，可能是因为不少紧凑型机箱都牺牲了高度来达到紧凑型的设计，内存和水冷无可避免会造成安装冲突。箱体内部布局合理优化的情况下，在安装体验上变得更轻松和简单。








电源的使用上，肯定选择理线更方便的全模组电源---Antec HCG 850。


采用全日系电容，带有10年质保，能放心使用。在风扇侧，中间有安钛克的logo。


背面电源铭牌，详细标注了电源的各项参数。


全模组的设计，让布线和理线更为轻松。

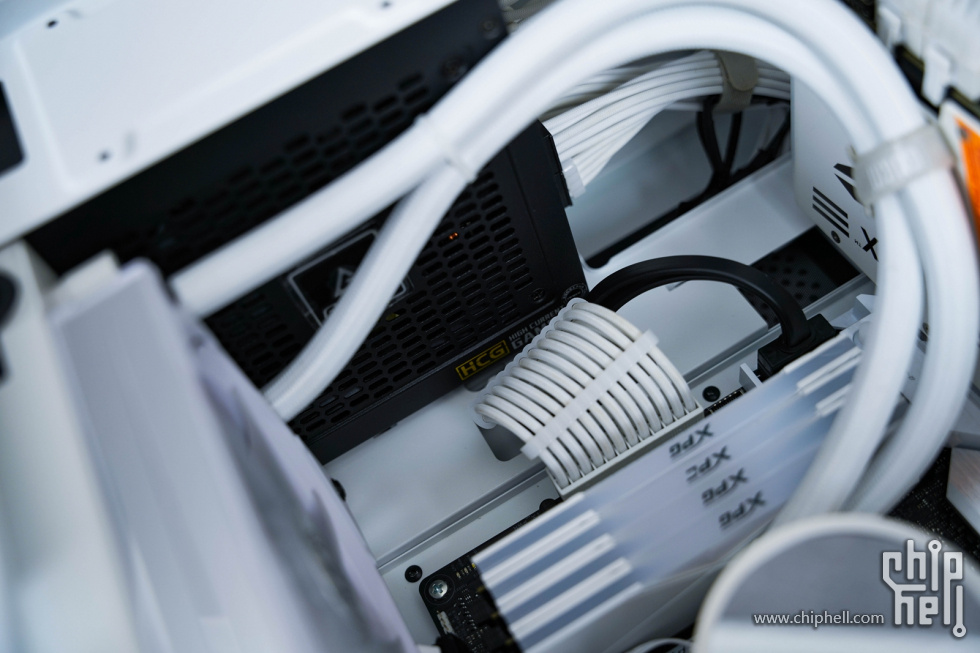

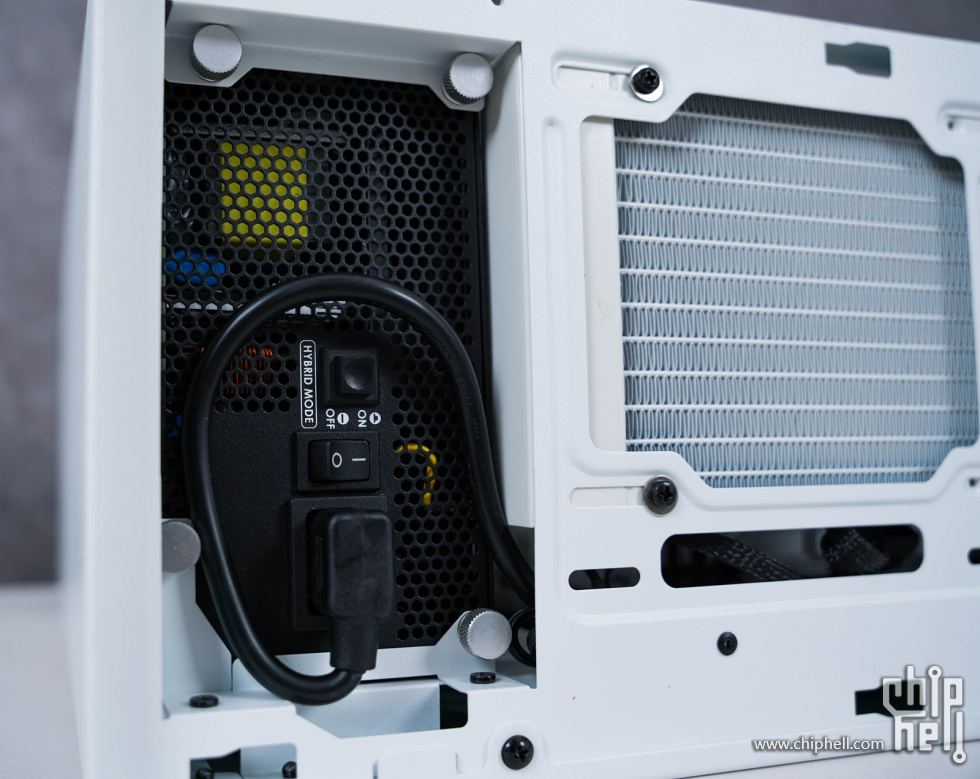

机箱的电源安装位是下凹设计的，可以把机箱的电源延长线很好的隐藏起来。

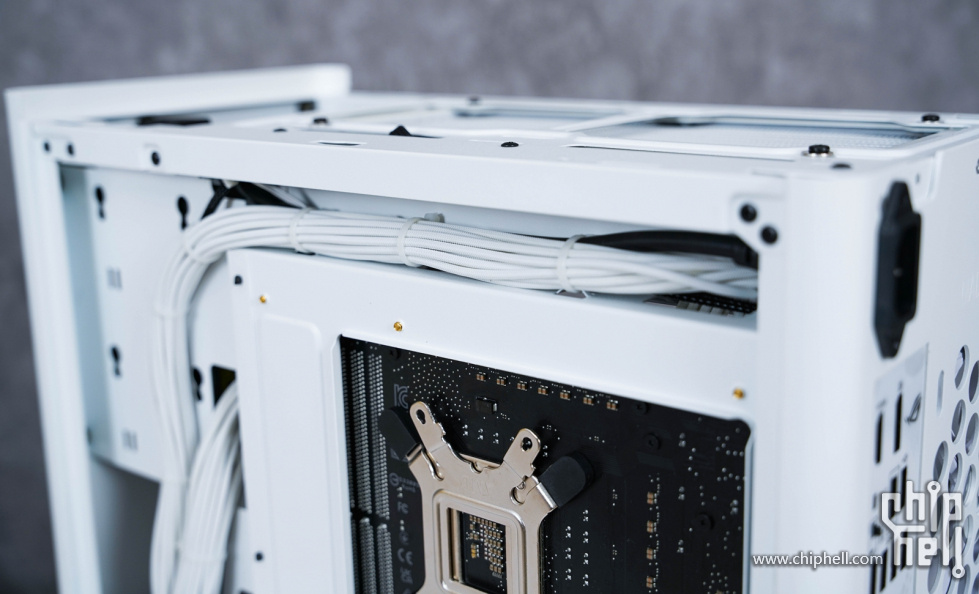

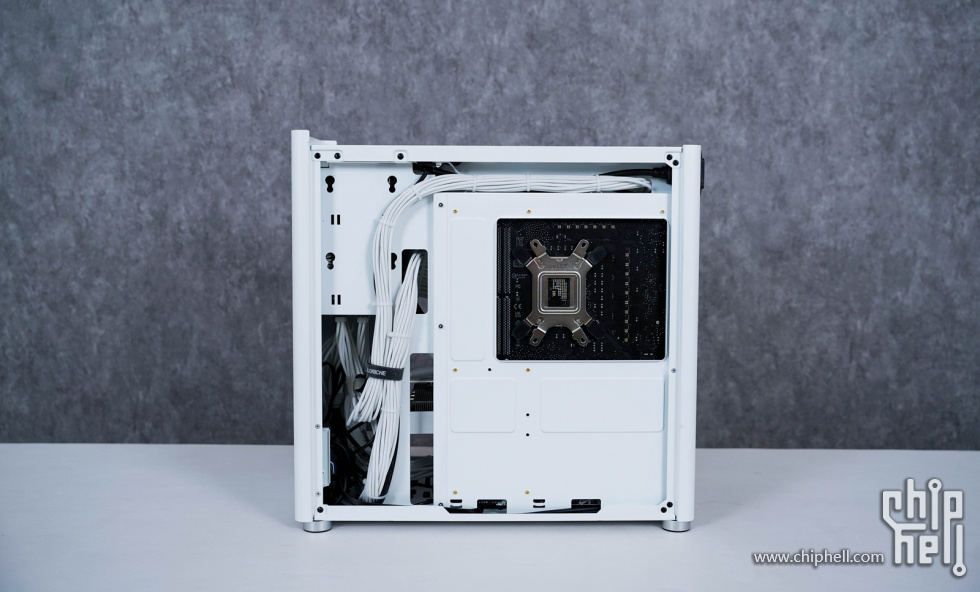

背线部分其实布置起来也非常轻松，该露的露，该藏的藏。






亮机后.......默认ARGB幻彩模式！

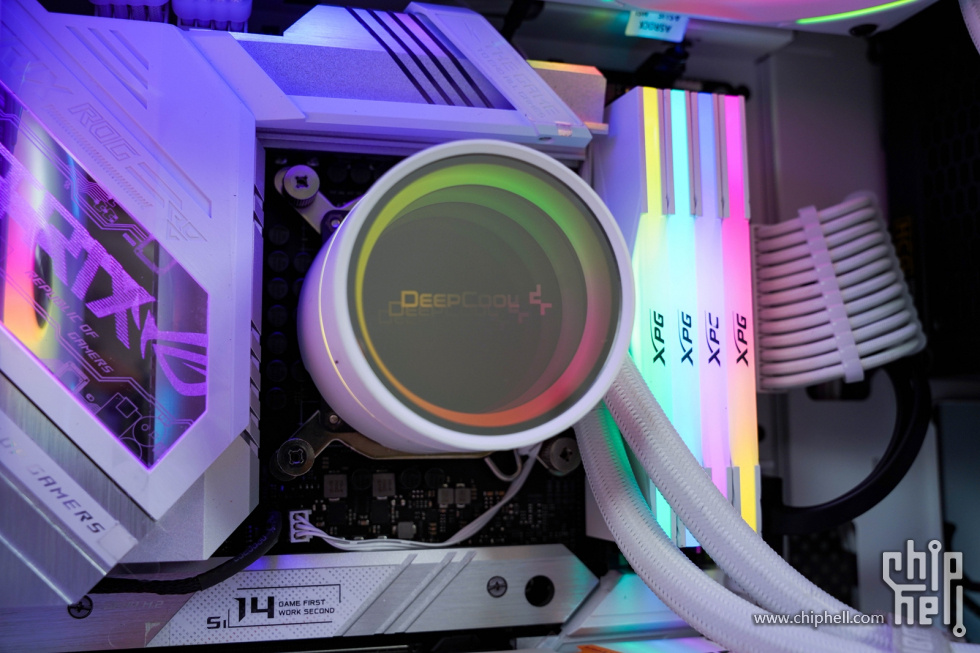

赶紧把色调调成同步的，这样就舒服了！






散热测试：这几天回暖，室温直接升回22℃，使用主板自带的AI超频，核心电压自动调整到1.305V，可以看到大核为5.1G，小核为4.0G满载FPU烤机的满载温度CPU温度72℃，核心温度维持在83℃。

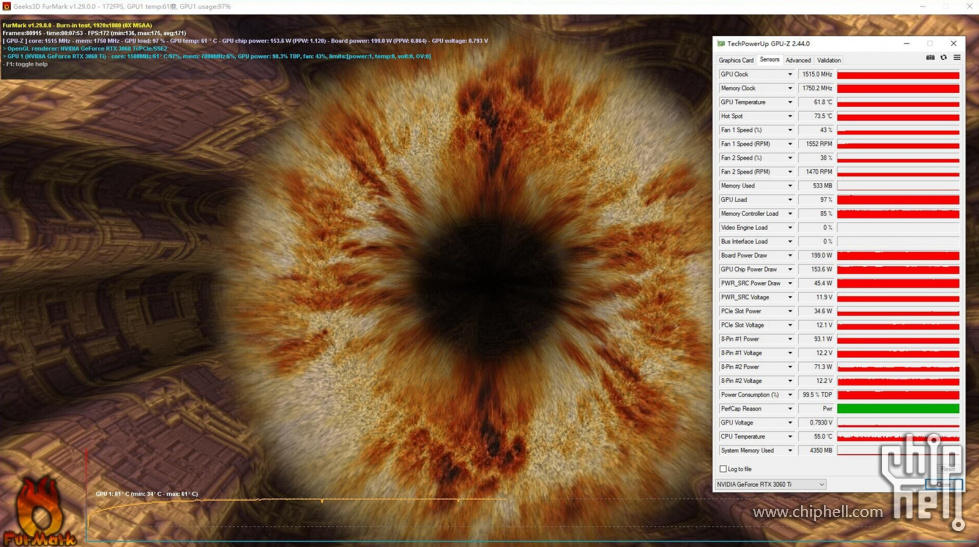

而显卡满载负荷烤机，温度61℃。从以上两项满载散热温度的测试下，在高负荷运转的情况下依然可以保持不俗的温度表现。

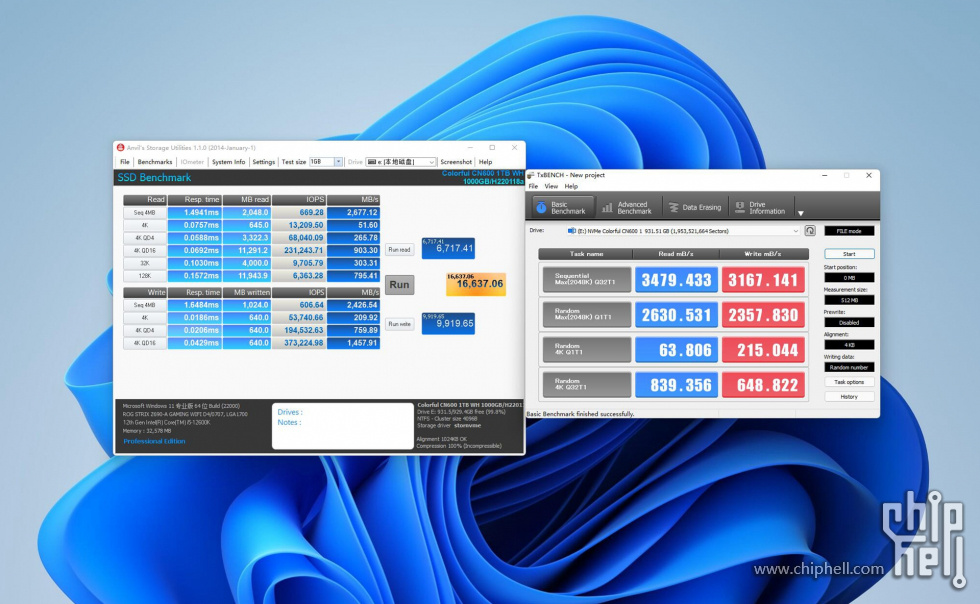

硬盘测试：主盘固态的性能测试就不需要再阐述了，那么下面来对这张采用国产长江FLASH+联芸主控方案的七彩虹战戟 1Tb PCIe3.0 M.2固态来进行读写速度测试。AS SSD 常规测试和IOPS测试分别为读取2852.16MB/S，写入2609.09MB/S，读取：178.87iops，写入：146.58iops。

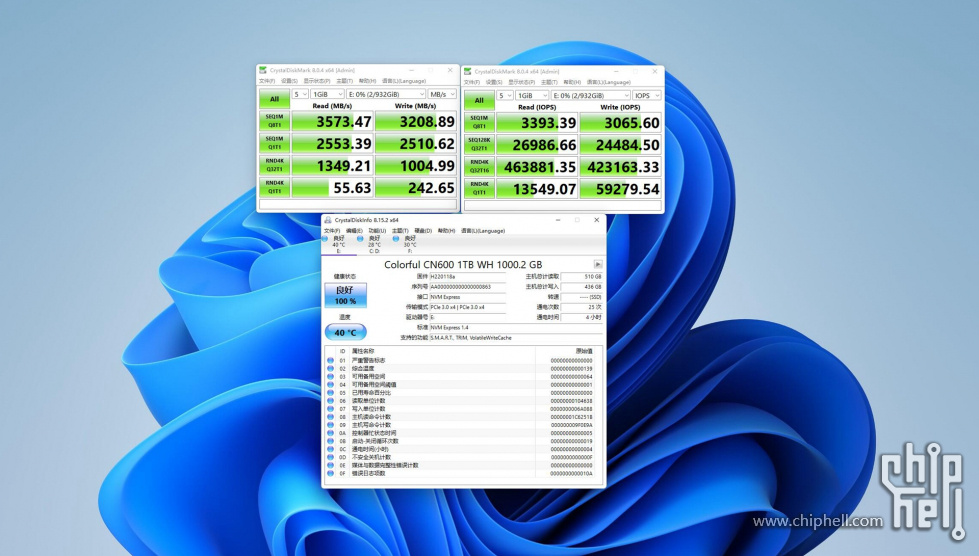

CrystalDiskMark读写测试：读取3573.47MB/S、写入3208.89MB/S，读取3393.39iops、写入3065.60iops。


AnvilBenchmark和txbench两款测速软件和AS SSD和CrystalDiskMark的测速基本一致。


3D MARK 2K DX12 和DX11Time Spy和Fire Strike Extreme的基准测试和压力测试得分。

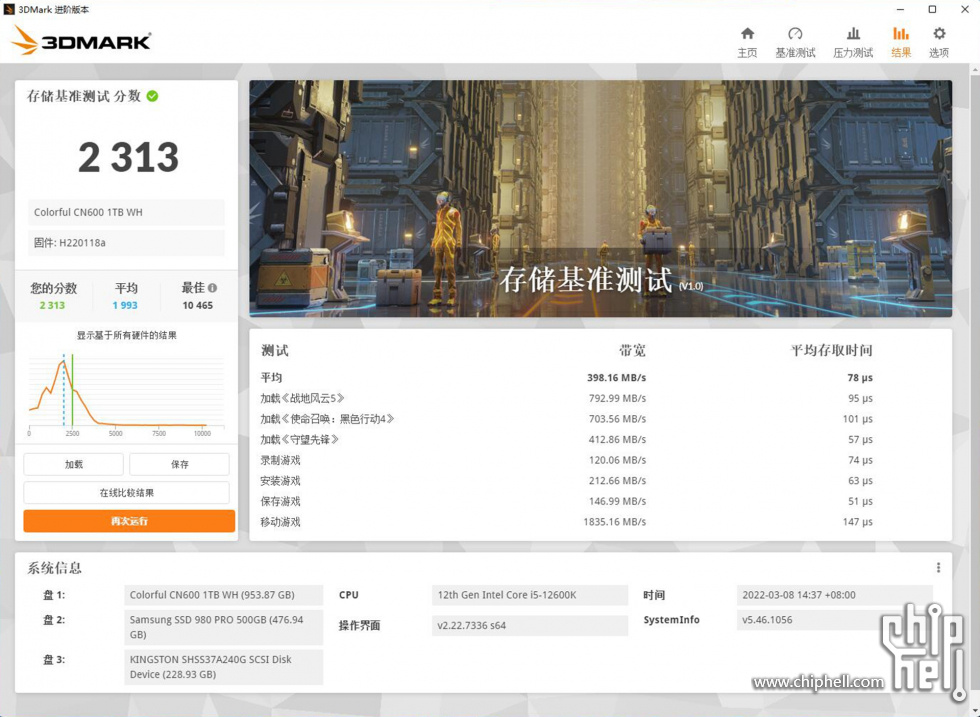

3D MARK存储基准测试得分。



总结：
1、D40紧凑型机箱，更适合偏向于喜欢低调外观的玩家。
2、在安装体验上，由于紧凑型机箱做出的优化所以可以用轻松与简单来形容这次装机。
3、在硬件配套上，12代I5+32G 高频内存搭配上主流的RTX3060ti和双固态的搭配足够满足日常使用与存储需求。
