记一次巨资定制的 ITX DDR5 内存散热支架

fugan2

早些年 DDR4 时代，并没有过多的考虑内存散热问题，一般情况下都是买 XMP 内存开启 XMP 使用，更换新平台到 DDR5 的时候，有 2 个原因最终导致我选择自主超频内存：

其一、自 DDR5 正式发售到 2022 年中期间，DDR5 的价格极其离谱，一般方便购买的高频 XMP 条 6600MHz 封顶，且价格也相比普条翻了好几倍。

其二、而且 DDR5 需要上到高频低延，才在游戏中能和一般的 XMP DDR4 势均力敌，所以这个阶段要想获得最好的性能，只能是购买 DDR5 普条搭配散热马甲自己进行超频。

也因此，DDR5 超频到高频率所后带来的发热问题就不可避免了。

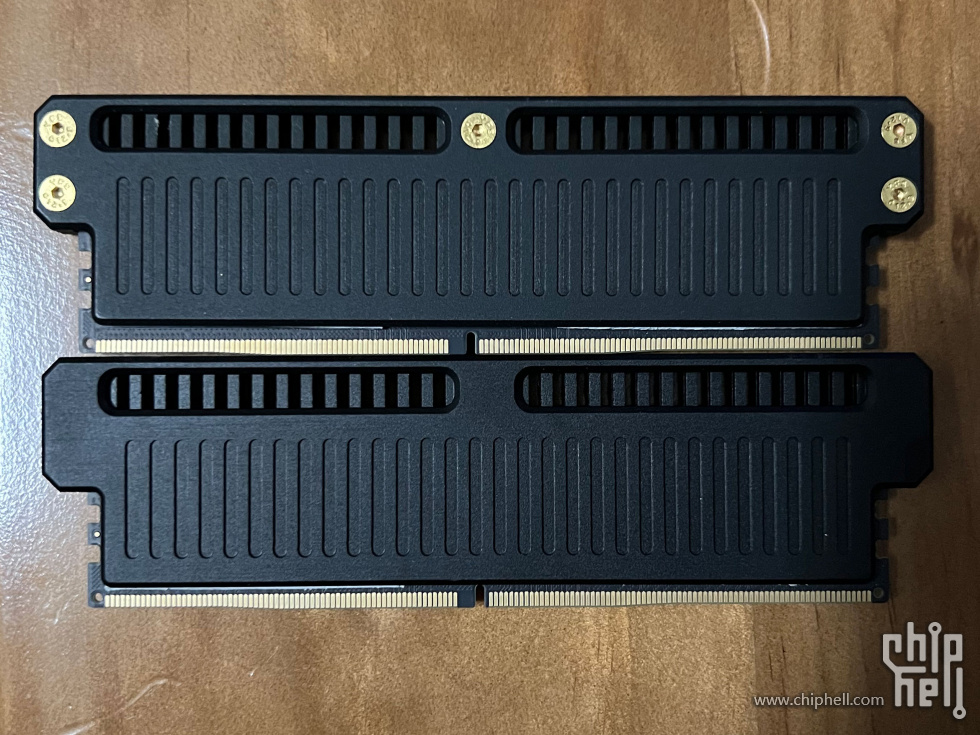

初期，考虑到价格因素，当时我购买的是最便宜的马甲 16G 套装（阿斯加特弗雷系列 DDR5 4800MHz），当然这个价格肯定是使用 DDR5 初期超频能力最差的镁光颗粒。我折腾几个月最多也就只能在 5600C40 下稳定使用。直到 2022 年 8 月份 DDR5 价格下调后，考虑到保修问题，实在忍不住只能在京东入手了有平民超跑之称的科赋 DDR5 4800 16G 两条（为了省 100 选择的是独立的 2 条，而不是 32G 套装）。也在闲鱼购入了一套颜值不错的马甲。

在长达几个星期的超频折腾后终于意识到了一个问题，特喵的光上马甲是不够的，随便压力测试下内存温度就会超过 45℃ ，报错的几率会急剧增加。



必须得考虑以下内存散热的问题了！！！

临时方案一、升级机箱风扇。

我使用的机箱是乔思伯 i100 Pro，使用的是利民 EX 360 水冷 + A4 结构方案，底部加了 3 只利民 TL-C12B 12cm 风扇，原以为这款机箱的散热应该是 ITX 机箱的散热天花板，升级一下底部短板的 3 只风扇就应该就行了。

于是把底部的这 3 只风扇升级为利民 EX 360 水冷同款的利民的 TL-C12 pro。

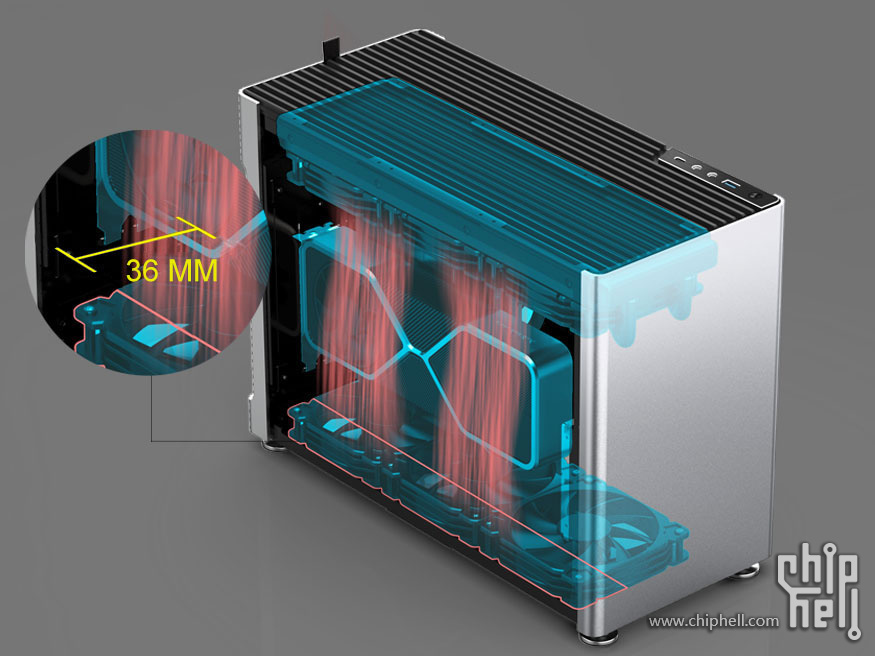

换上以后发现，对内存来说，散热的提升可以说是微乎其微了，原因是虽然乔思伯 i100 Pro 上下风扇对称但偏向的是显卡仓一侧，机箱的设计初衷本来就是针对机箱最大的热量源显卡仓。所以主板这一侧的风量几乎没有，就算 6 把再强的 12cm 风扇，对主板这一侧的内存来说也是远水救不了近火。




临时方案二、开盖卧放主机，直接放个 12cm 风扇。

内存还没超好，为了解决燃眉之急，只能先侧卧机箱，不盖侧板，直接扔一把 12cm 风扇在内存上，直接对着吹，不得不说，这个方法着实有效，可以先愉快的对内存进行超频了。

与此同时，一边进行枯燥繁琐内存超频和压力测试，一边也在研究正式方案（逛闲鱼）。

临时方案三，一个月后夭折。

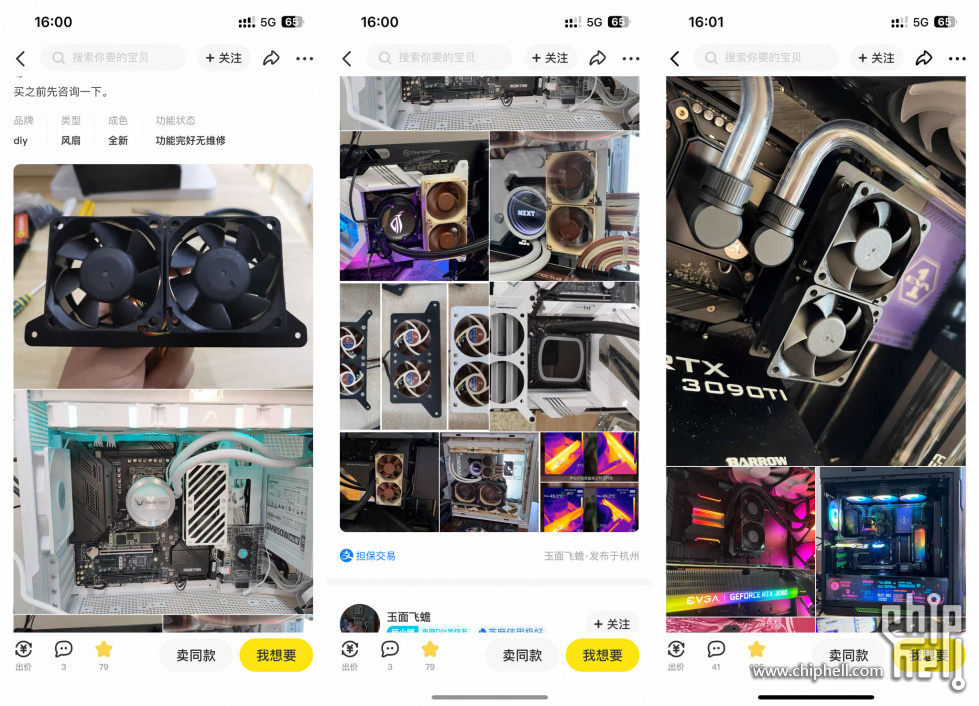

刷了一段时间的闲鱼后也找了一些做内存散热支架的卖家：



咨询了几个人后得知，基本上他们的支架都对 ITX 主板兼容性比较差，对冷头的尺寸兼容性也有一定的要求，原本有位大佬在我提供了尺寸信息后想试试看，结果直接消失了一个月。。

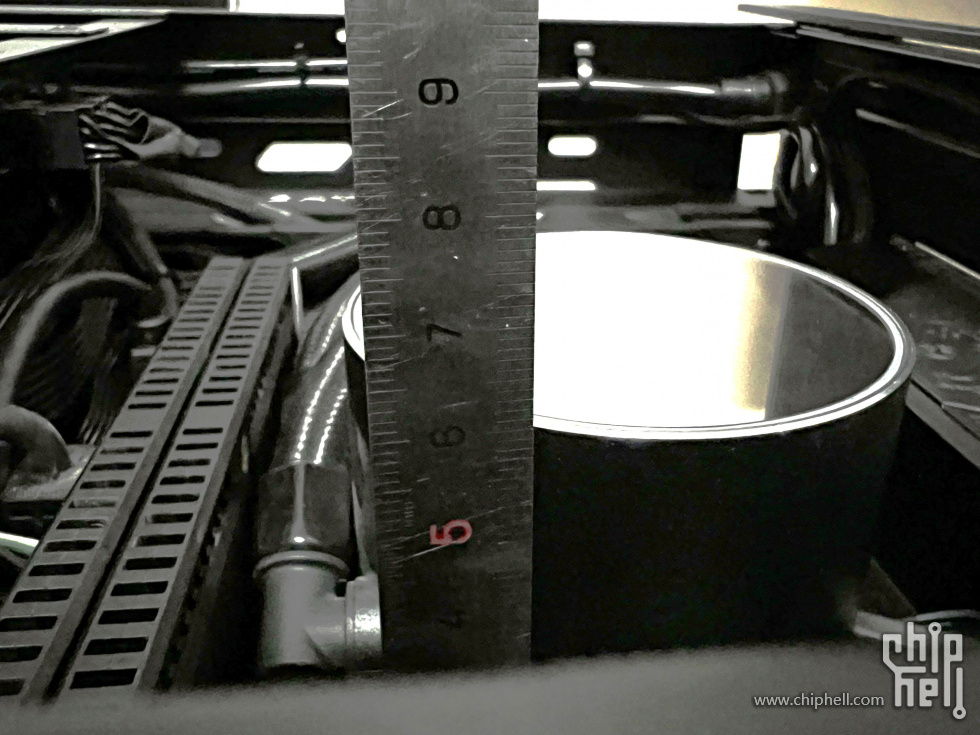

看来只能自己想想办法了，于是自己量了一份尺寸：

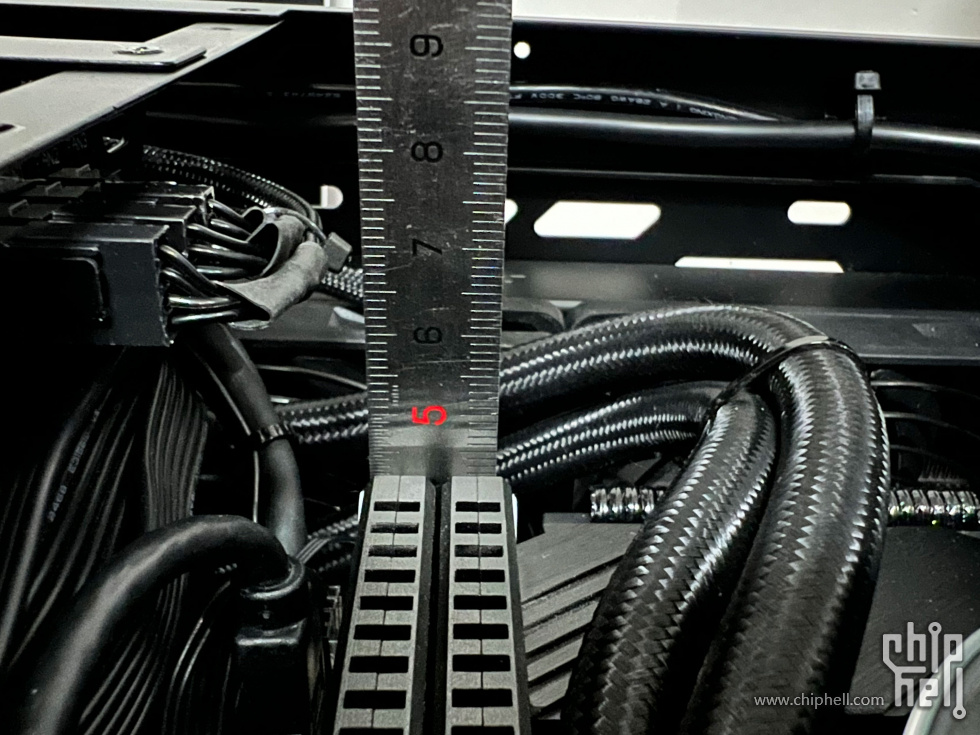

• 从主板到内存马甲顶部的高度是 42~45mm。
• 内存侧面的机箱格挡到冷头的距离是 66~70mm。
• 主板至冷头顶部的高度是 68~70mm。
• 主板至机箱侧板的高度是 82~85mm（得出冷头顶部至机箱侧板的距离仅剩25mm左右，也就是说常规 25mm 厚度的风扇无法容纳在冷头与侧板之间，就算能进去也无法进风了）。


因为是使用 A4 结构，不担心显卡的干涉，也不考虑美不美观的问题，结合以上尺寸可以得出以下结论：

• 若要兼容当前的冷头，那么风扇可以选择的有：
• 双风扇/三风扇：大小 60mm 以内，厚度 ≤25mm。
• 单风扇：大小 140mm 以内，厚度 ≤20mm。
• 若更换高度更低的冷头，那么风扇可以选择的有：
• 双风扇/三风扇：大小 90mm 以内，厚度 ≤25mm。
• 单风扇：大小 180mm 以内，厚度 ≤25mm。


简单说就是，如果是冷头高度＞内存高度，那么内存风扇要么得薄要么得小。如果冷头高度 ≤ 内存高度，那么内存风扇就只需要考虑机箱剩余空间的限制了。

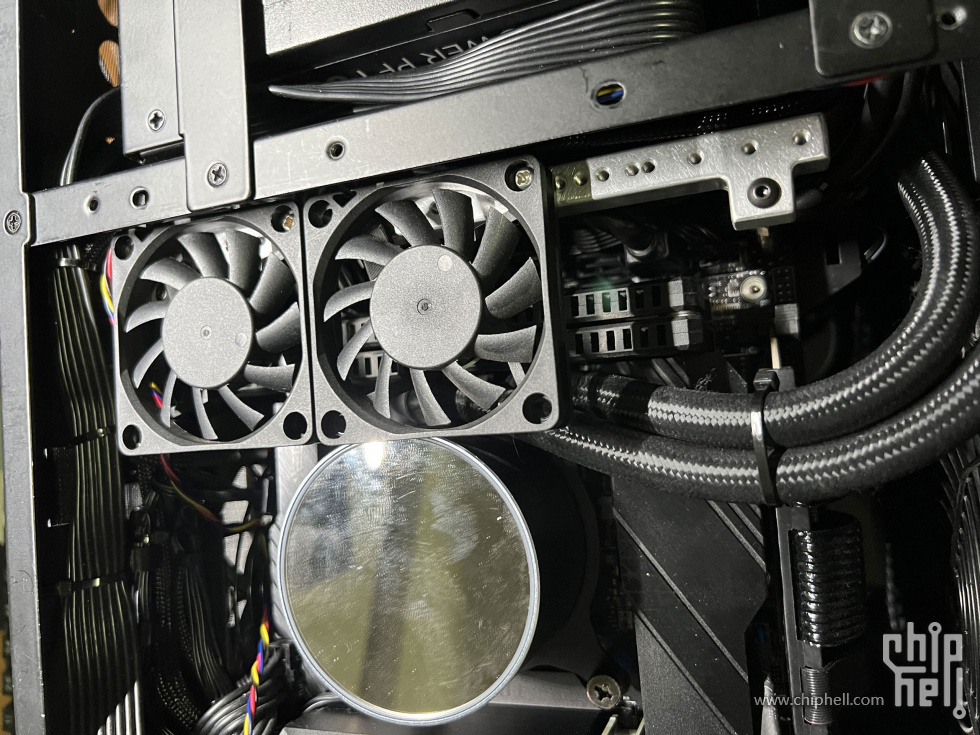

第一次没经验，考虑到内存压力测试的时候不加风扇，最热的情况也是在 50 ℃ 以内，觉得不需要大风扇。并且考虑到现在的冷头太高，我最后选择了 4010 5V 的建准小风扇 3 只（花了￥30.52），并且找了一条主板用的 USB 9PIN 线（花了￥4.8）让老爹帮忙焊上风扇，打算直接从主板的闲置 USB 2.0 接口取电。使用扎带进行捆绑。

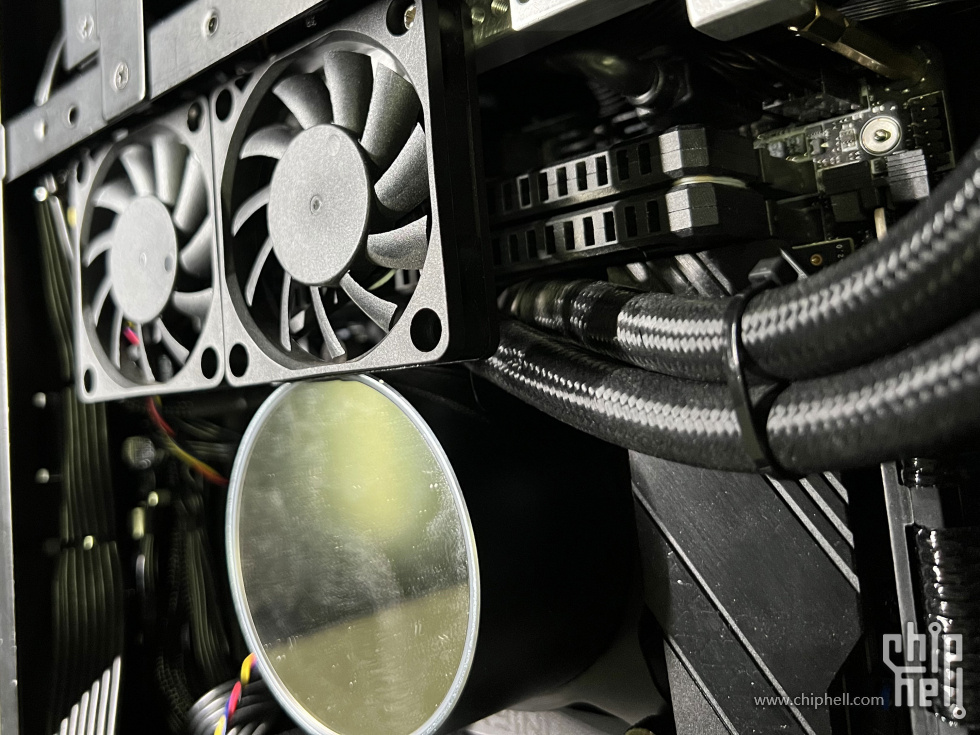

一开始效果还蛮好的，散热效果也不错，满载可以直降最高 10 ℃ 你敢信？

但是有几个问题很头疼：

• 虽然 USB 2.0 只有 5V1A，但是 3 只 4010 的建准小风扇满速起来，还是吵的不行。
• 由于经常会用到关机 USB 充电功能，所以即使关机了，内存风扇还是会转，更觉得吵了。


为了先解决吵的问题，就让老爹焊了 2 只二极管进行降压，用了一段时间后发现，吵是不吵了，但是散热效果变差了很多，实测满载只能最多降低 5℃。于是又麻烦老爹去掉了 1 只二极管，虽然吵了一丢丢，但是满载最多能降 7~8℃了，就这样凑合用着。

一个月左右后发现，由于长期 7×24 的工作，其中有一只开始出现啸叫了。

正式方案 v1.0，一周后夭折。

恰好那段时间一直在和 CNC 加工厂沟通定制一个便携屏外壳，于是便自己设计了一块内存散热支架找他们加工。-￥150

然后提前做功课准备了其他配件：

• 购买了各种长度的 6#-32 铜柱及螺丝、各种长度 M3 螺丝及尼龙垫片（花了￥53.63）
• 购买了 2 只 6010 风扇（花了￥14）
• 买错的 M3 铜柱（花了￥1.5）买回来才知道错了，正确的主板固定螺丝为 6#-32


设计思路是这样的：

• 由于不知道风扇尺寸对散热性能有多大的影响，于是基于中心对称的设计了兼容 50mm~90mm 的双风扇固定孔位。
• 同时基于中心对称的设计设计了 70mm~140mm 的单风扇固定孔位。
• 担心攻牙孔位有点多导致支架强度不够，厚度设计了10mm，支架宽度设计成10mm。


第一次自己 CNC 定制 PC 配件，没有考虑到一些细节，第一款内存散热支架发现了以下几个坑：

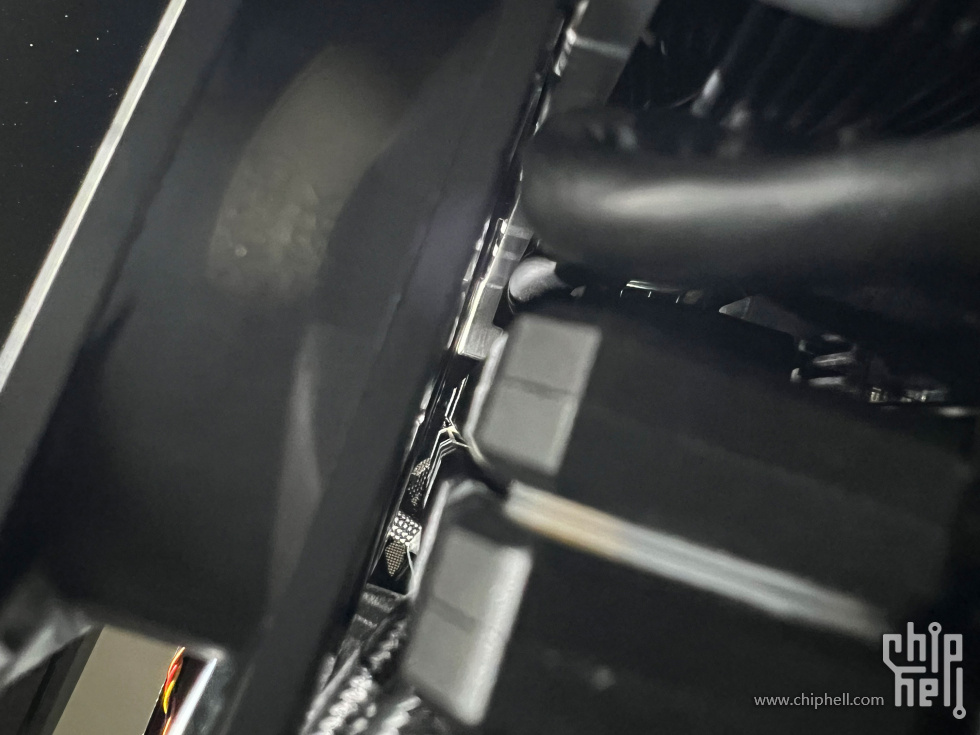

• 由于没考虑到内存并不是对称于处于主板螺丝孔位，而是偏的，最终导致风扇安装后实际上偏离了一侧。

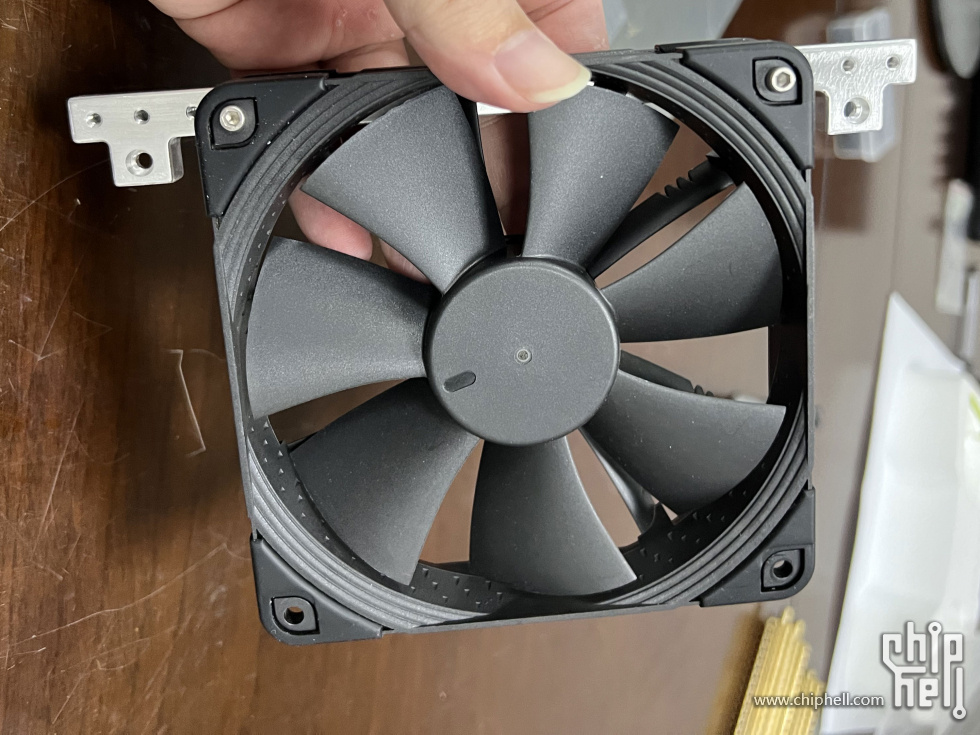

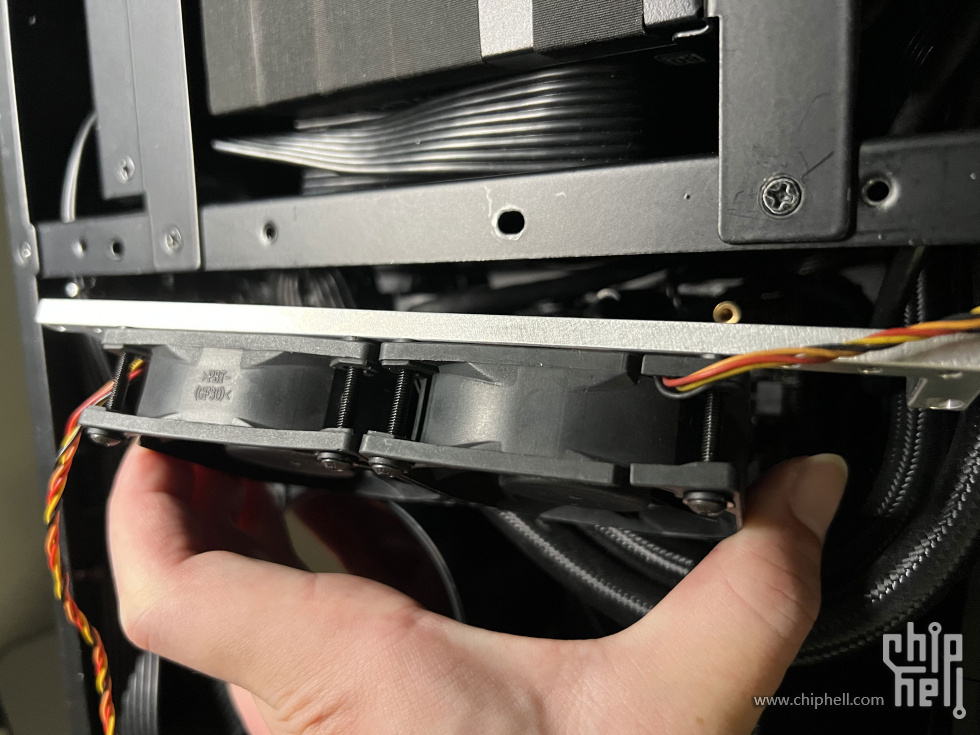

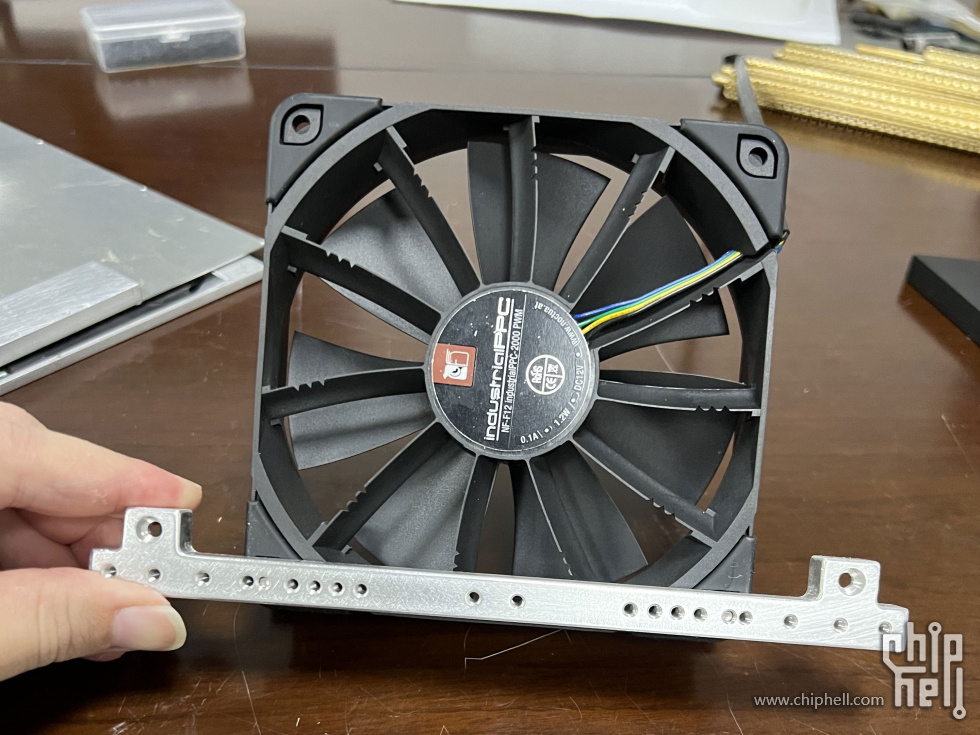

• 其实铝材的强度完全够，所以到手发现支架的厚度和宽度都太大了，小风扇会被遮挡影响风量，再加上冷头的高度限制，最终不管什么风扇都是只能是厚度在 20mm 以内。使用了一只 140x15mm 的风扇来测试发现，由于距离内存顶部较远，且距离侧板距离不够大进风不足，实际的效果和原本的 4010 的 3 只小风扇都拉不开多少差距。
• 同时由于铜柱固定口与风扇固定口仅偏移了 10mm，导致正常姿势安装 60mm 风扇的时候会由于冷头高度问题只能使用 10mm 的薄扇。而安装 6010 风扇离内存顶部太高，使本来风量就小的 6010 直接吹不到内存了。
• 再加上铜柱固定螺丝也买错了，导致螺丝高于支架，限制了旁边风扇的固定。


总而言之，第一块支架失败了。

吸取教训，马上着手开始优化，于是有了下面的新方案。

正式方案 v2.0，使用至今。

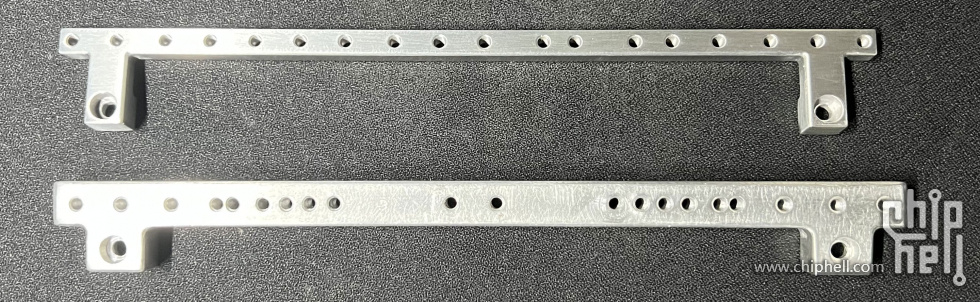

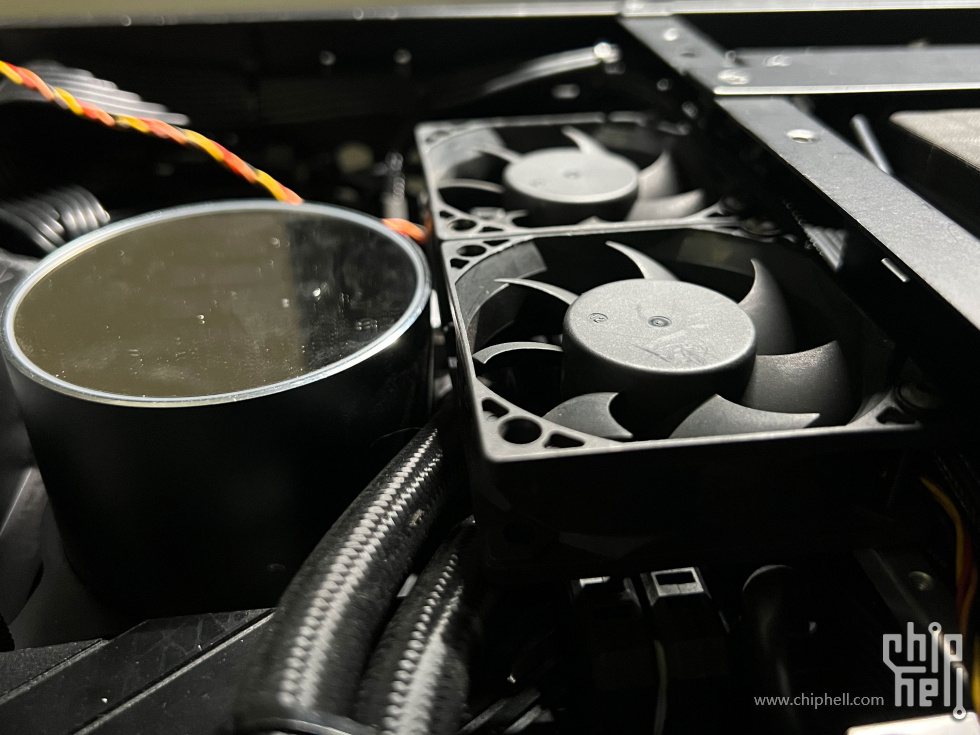

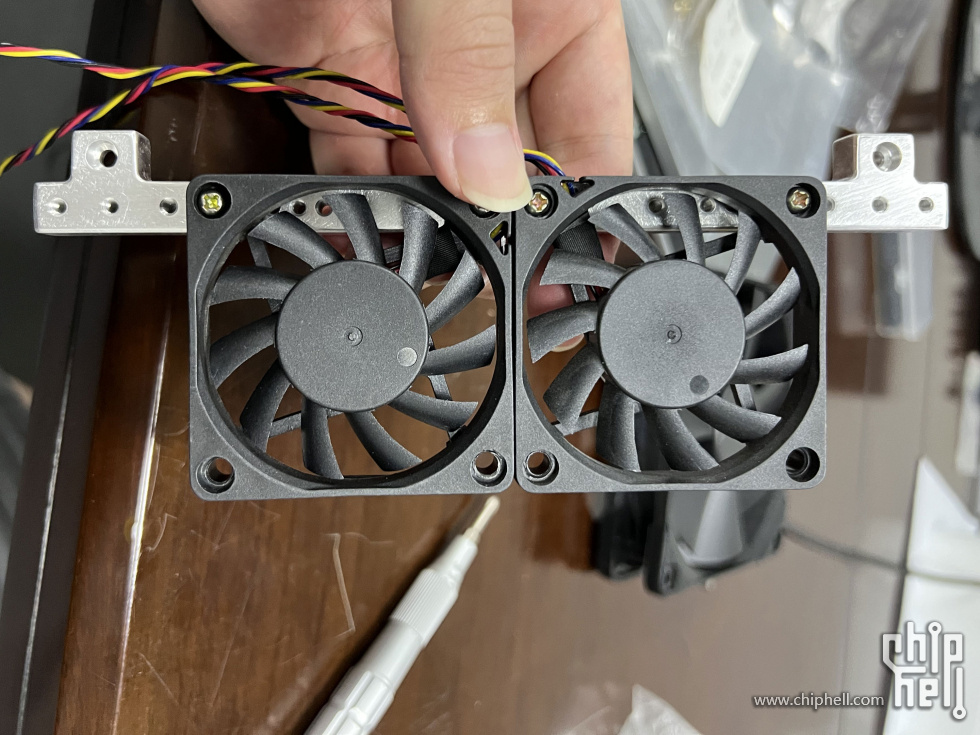

重新加工了一片（花了￥150）。又购买了 2 只 6020 风扇（花了￥22）。

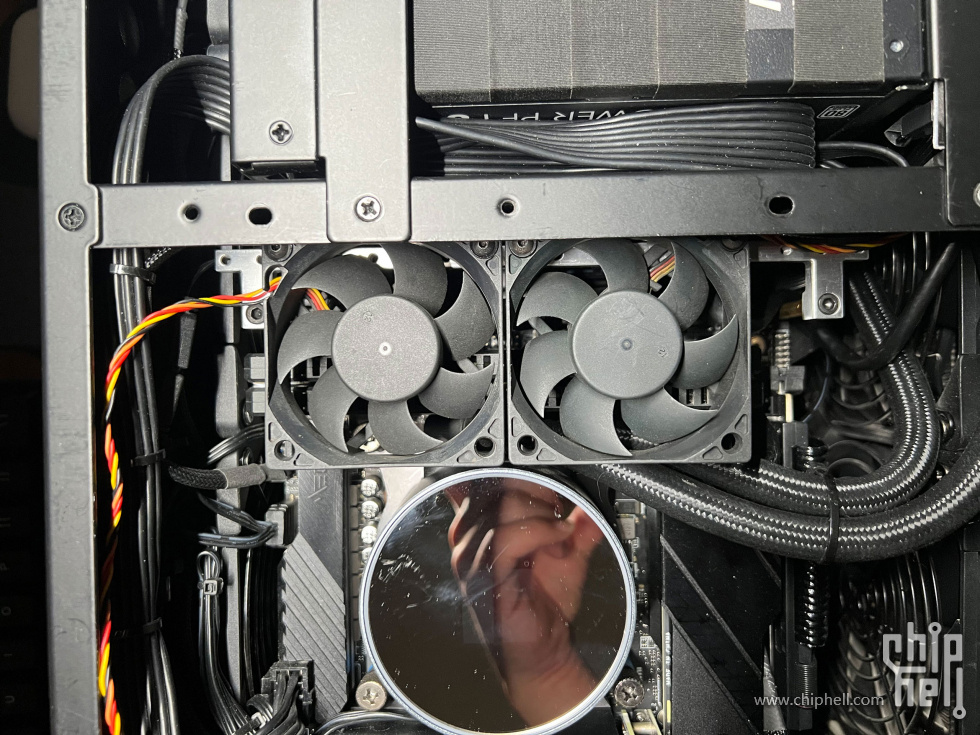

到手的那一刻，我就知道，这片稳了！





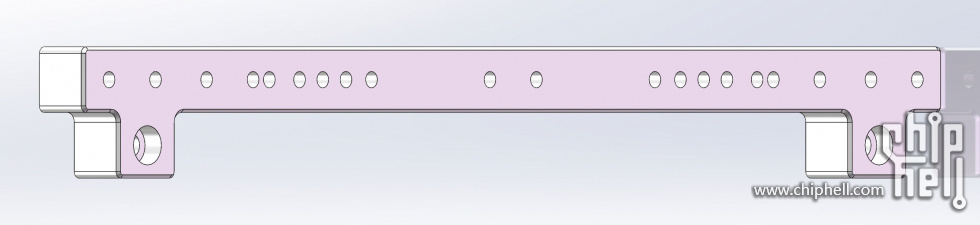

这个版本主要优化的点有：

• 以内存插槽中心点对称设计风扇螺丝孔位，支持 50~90mm 的双风扇。
• 同时还支持以主板中心点对称设计的风扇螺丝孔位，支持 50 ~ 90 mm（除了70mm，70mm 的风扇孔距会与上条相交冲突）的双风扇。这组孔位如果使用 90mm 风扇，还能连 ITX 叠汉堡容易发热的 M.2 固态及 PCH 提供一定的散热效果。
• 同时还增加了支持 100 ~ 140mm 孔位的单风扇前提是冷头高度小于内存高度。
• 主板增高铜柱的孔位与风扇孔位偏移增加到 15mm ，在水冷头高于内存的情况下，可以兼容大小 ≤ 60mm，厚度 ≤ 25mm 的双风扇。再也不用担心风量问题了，便宜的量也不多，实际上只会超出主板 13mm 左右，一般主板内存侧的空间预留了 24Pin 电源线的走线位置，所以预留的空间肯定是放的下这个内存支架的，而且也刚好完美挡住了主板 24PIN、USB、SATA 等相关的丑陋区域。
• 在保留铜柱螺丝通孔及风扇 M3 螺丝攻牙的基础上尽量缩窄和缩扁支架，降低对风扇的阻挡。
• 风扇固定支架的宽度缩减到 6mm，厚度缩减到 5mm。
• 主板铜柱固定支架宽度缩减到 9mm。
• 边缘都做了尽可能大的倒角处理，尽量让风道更通畅。


忘了说了，这对科赋 4800 裸条目前超频到 6800C32 稳定使用中。

别问为啥是材料色了！因为阳极氧化要额外收钱的！

5jwoj

技术贴，我现在用的是D4的铂金统治者，实在是喜欢那个下雨的灯效，现在还没找到合适的散热方案。

nekotheo

自己动手丰衣足食，DIY精神good

让我静一会

我是想用12cm/14cm的风扇90度支架，顺便吹一下一体水照顾不到的主板供电区域，不过还是小风扇看着舒服。

绿茵豪门

这样会影响内部的风道吧

真想给内存降温 感觉可以搞个分体水冷做到内存上

fugan2

绿茵豪门 发表于 2022-12-22 15:15
这样会影响内部的风道吧

真想给内存降温 感觉可以搞个分体水冷做到内存上 ...

上3x12和下3x12组成的垂直风道。在内存部分叠加了一个左右的小风量，我觉得并不会影响到整体的风道吧。

fugan2

绿茵豪门 发表于 2022-12-22 15:15
这样会影响内部的风道吧

真想给内存降温 感觉可以搞个分体水冷做到内存上 ...

是的，现在我这套12代12700K都不敢超频，大核小超到 5.0 用 360 都压不住。只能默频用。

要愉快超频的话，真得全部上分体水。

fugan2

让我静一会 发表于 2022-12-22 15:14
我是想用12cm/14cm的风扇90度支架，顺便吹一下一体水照顾不到的主板供电区域，不过还是小风扇看着舒服。 ...

我这块有设计了大尺寸风扇的孔位，想着以后也像你说的这样用。反正对好不好看我是没啥追求了。最好只能叠个18cm全覆盖的大风扇，还能静音点。

fugan2

nekotheo 发表于 2022-12-22 15:12
自己动手丰衣足食，DIY精神good

一折腾就是小半年。。

fugan2

5jwoj 发表于 2022-12-22 15:10
技术贴，我现在用的是D4的铂金统治者，实在是喜欢那个下雨的灯效，现在还没找到合适的散热方案。 ...

如果不想挡住内存灯效，我想过几种方案：

• 找机箱风道对主板正面那侧友好的，依然是纯靠机箱风道被动散热。
• 可以考虑在内存那一侧设计一个导风罩，某些品牌机或者服务器的那种做法。
• 如果内存 2 端的空间足够大，可以淘几个涡轮散热风扇来试试侧吹内存条。


刚回复完，下条评论都把图画出来了，哈哈哈

U艇

我的itx主板用的是双塔散热器，内存上方和侧方的空间都极度狭窄，上风扇很困难。

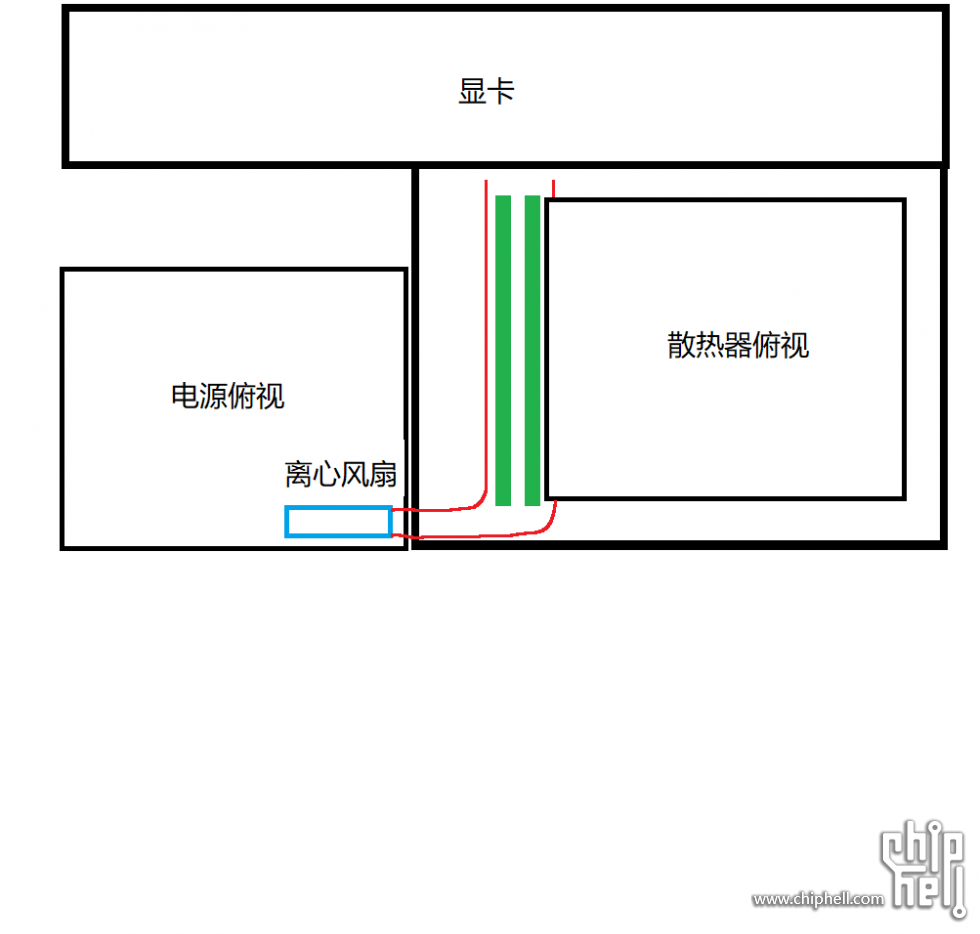

我当时的设想是搞一个笔记本离心风扇，然后3D打印一个导风管，把气流90度旋转两次后，从侧面吹透内存，最终吹向显卡背板
