联力V3000 plus的水冷改造之路

tinytiger

这个月联力的V3000 plus终于开售了，第一时间买了一台。原本打算上420的冷排，风扇都已经买了，可是看了相关的参数，尤其底下冷排仓的高度在185mm，又受到轮大的帖子（https://www.chiphell.com/thread-2463243-1-2.html）的启发，动了改装机箱全上180*3和180*2冷排的想法。没有专业的相机，手机拍的，大家凑合着看。

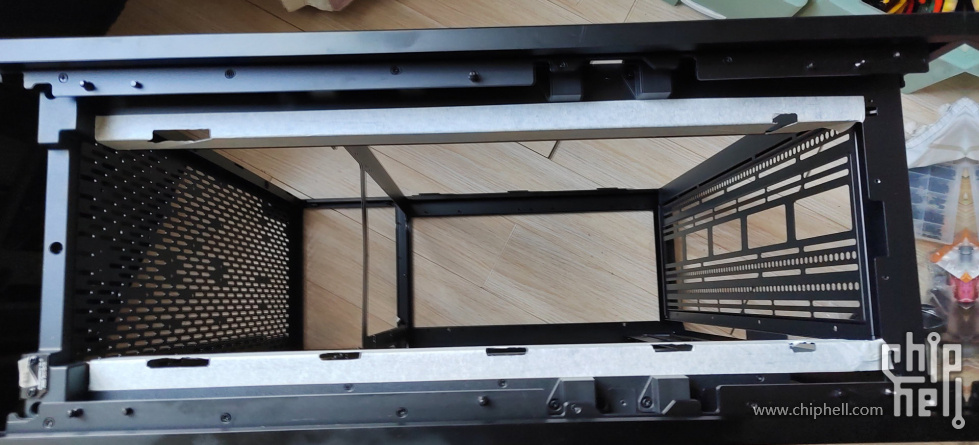

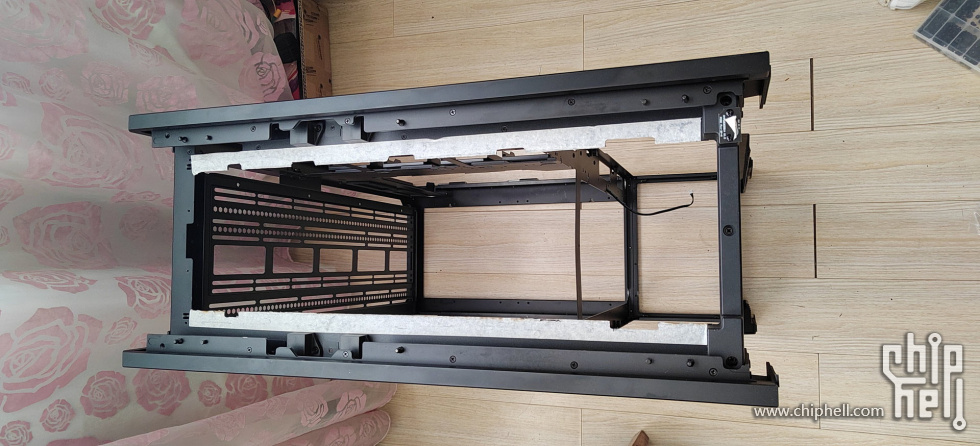

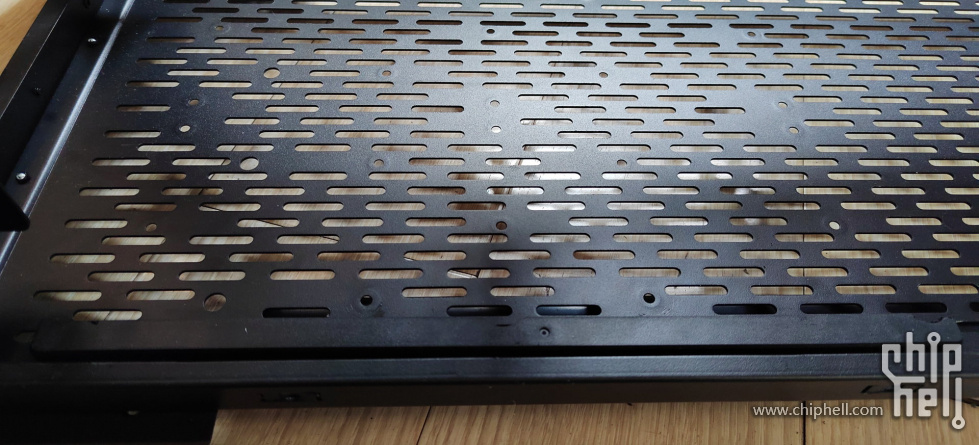

上来先是拆除了用不上的东西，主要是硬盘笼托架

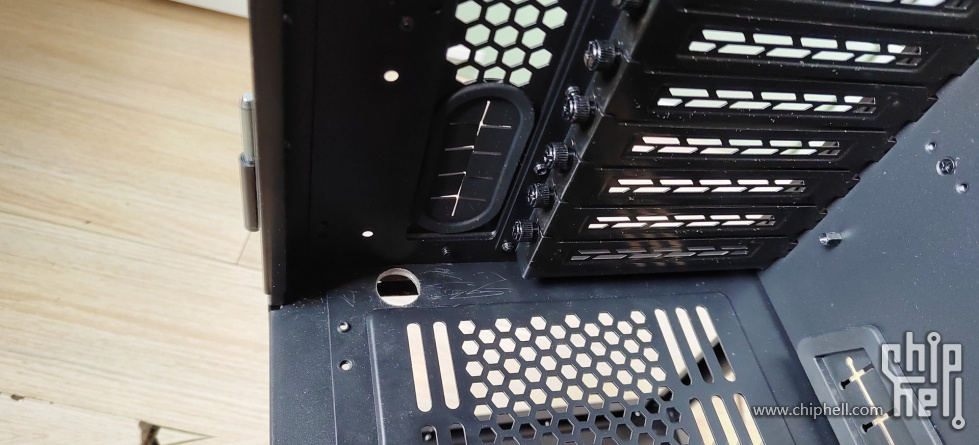

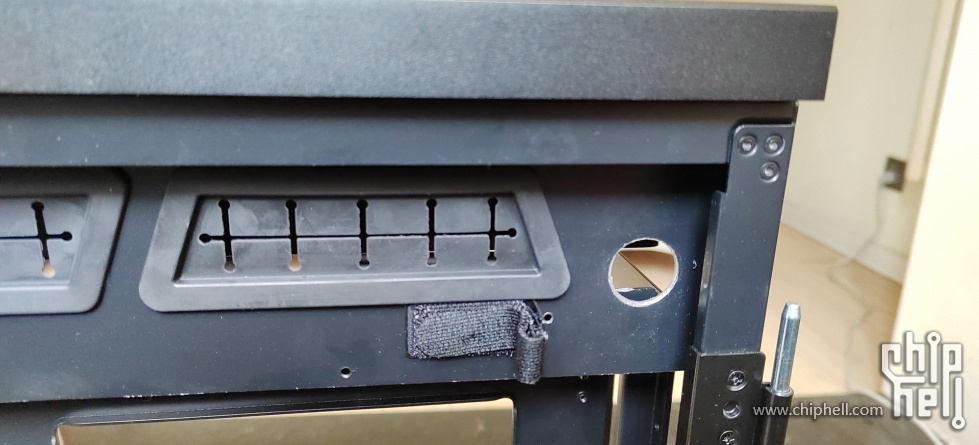

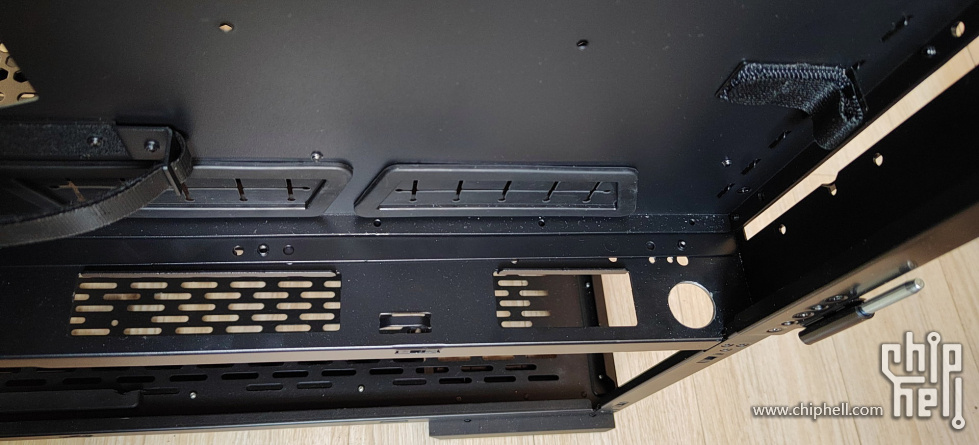

在可能的走管地方预先留好相应孔

两个180*3和三个180*2的冷排

前面板做好贴纸，准备切割

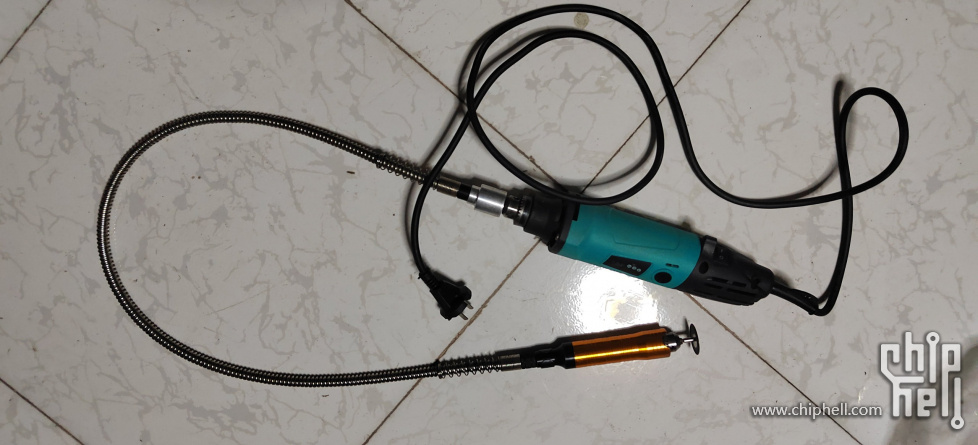

上电磨

改造最困难的部分，就是前面板突出部分的切割。不过比预想的时间短一些，总共花了将近4个小时

切割完后，重新打磨喷了一下漆

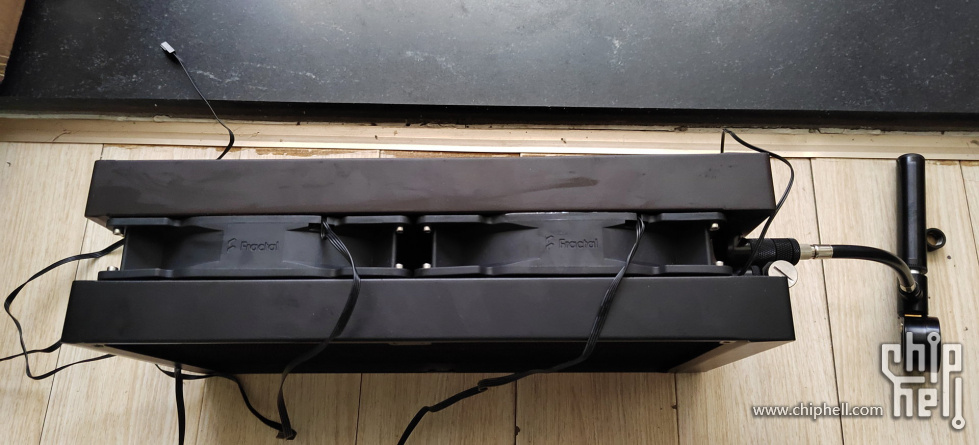

两个360冷排合体。一个可旋转四通+一个对丝，正好3.8cm，和风扇厚度完美相合，进出水用了两个90度的死弯头，一个向后，一个向上

这么重的机箱，上轮子是必须的，不然根本搬不动，排水管穿过底板出来，也起到了固定冷排的作用


这三个冷排的安装比预想的要困难，本来想分成两部分，在外安装好，装进去拧一排螺丝就行，最后只能分成三部分，拧了两排螺丝

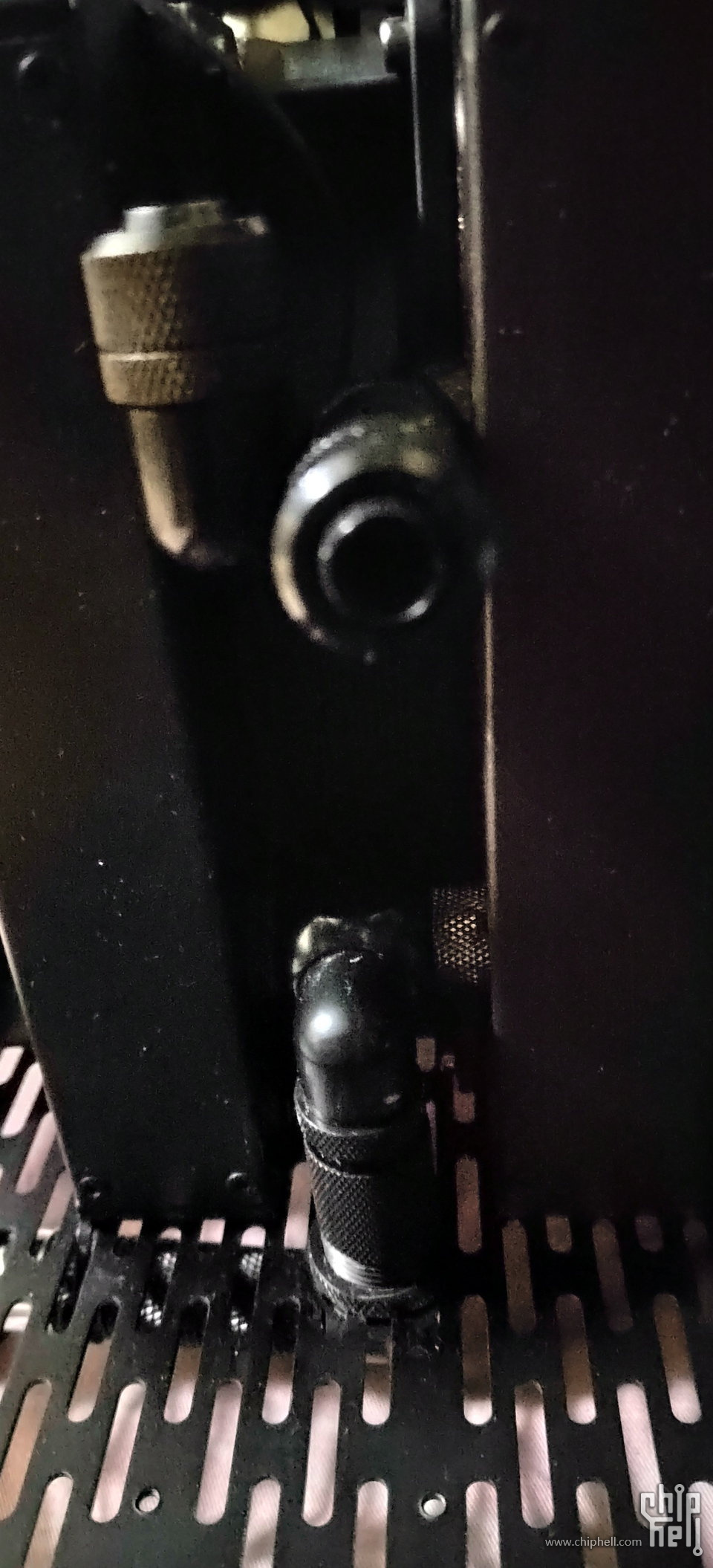

和底板排水管的连接

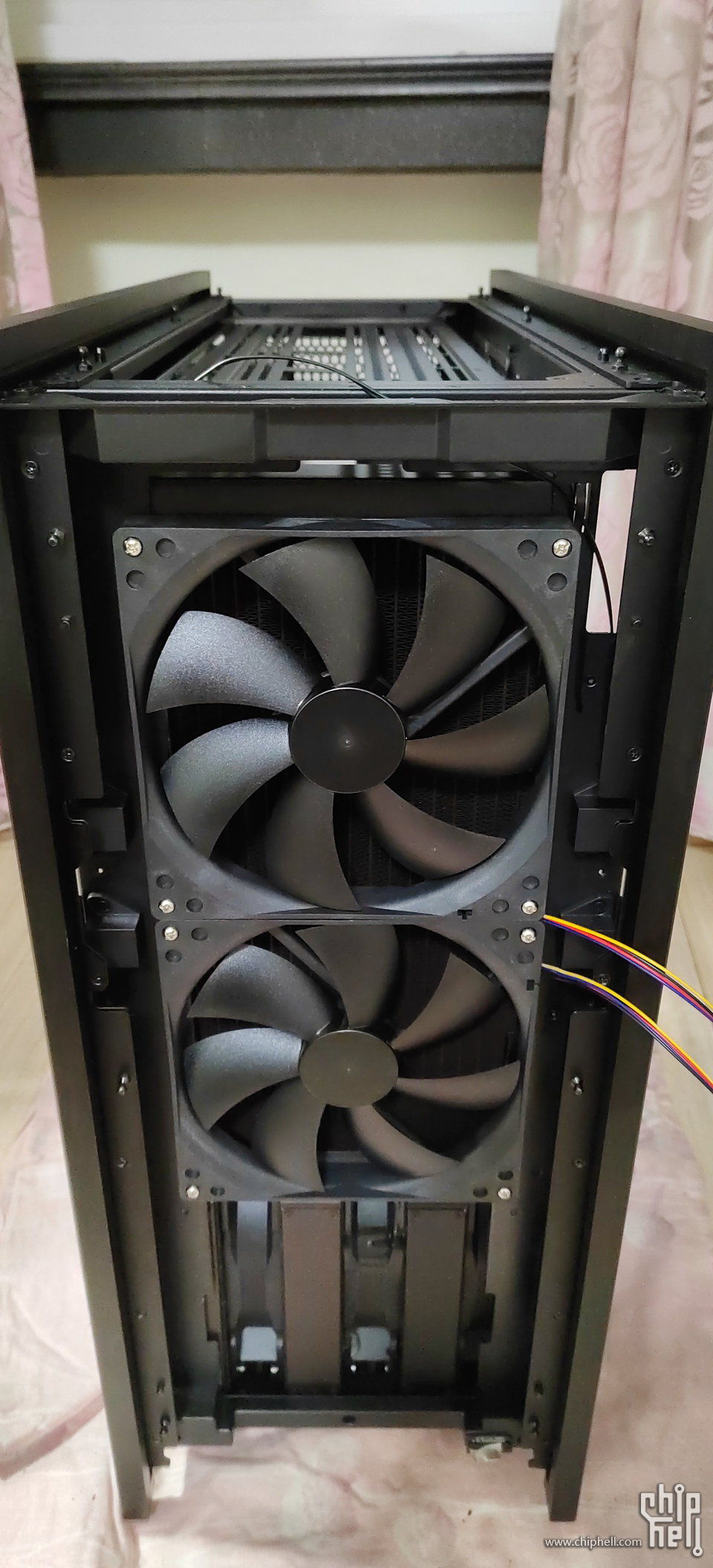

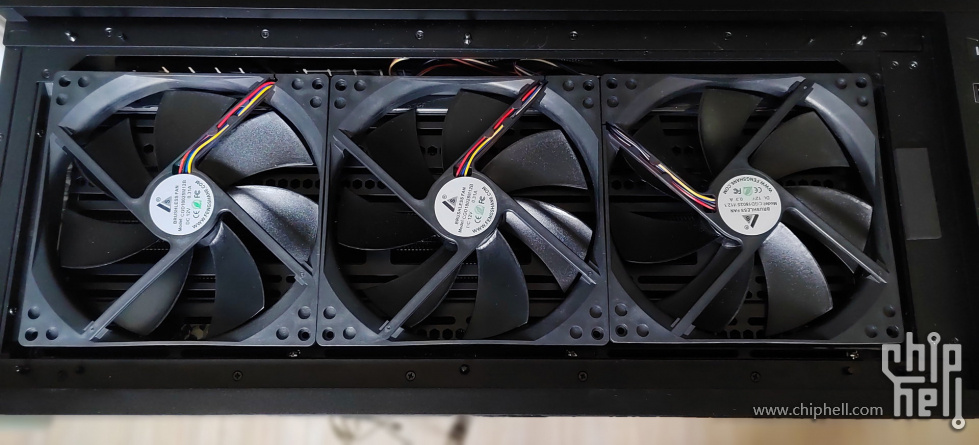

前面的冷排和风扇安装好了。定制的25mm厚的18cm双滚珠风扇，全速下噪声很大，以后还是换成银欣的AP184吧。

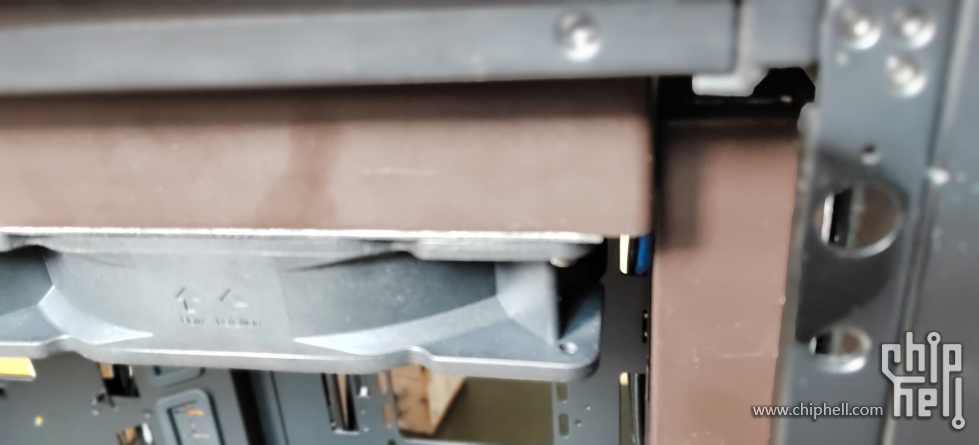

前面冷排和顶部冷排紧紧贴在了一起，没有丝毫空间了

顶部只能用25mm厚度的18cm风扇，没有办法用螺丝固定，最后只能改用双面胶大法，固定倒也不错，还起到了减震的作用

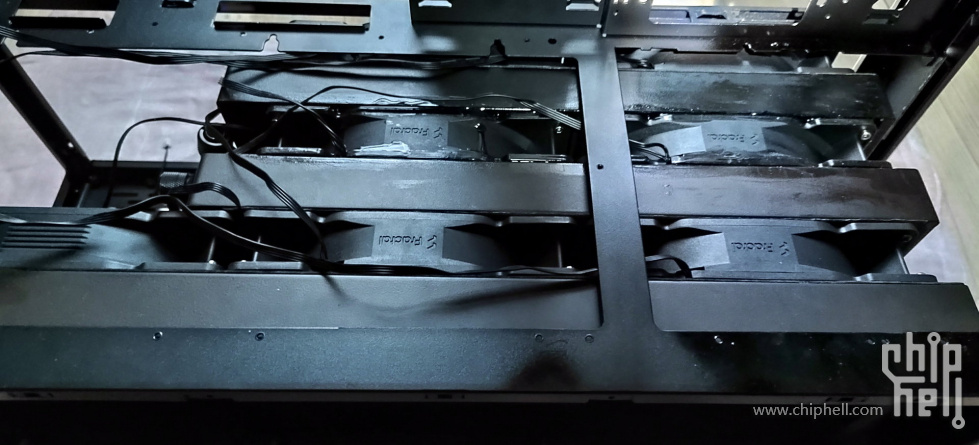

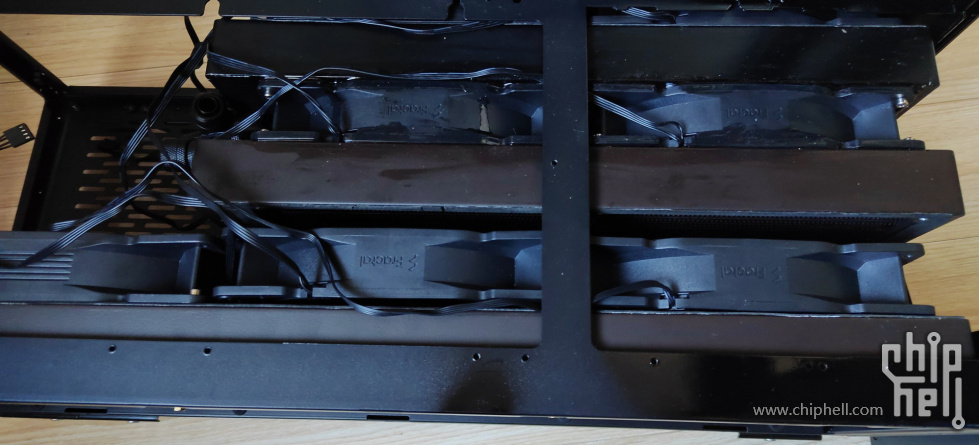

底下冷排仓塞满了，舒服了

定制好硬盘笼的电源线

第二个水泵和上冷排的连接


底部冷排穿管上来后和前冷排的连接

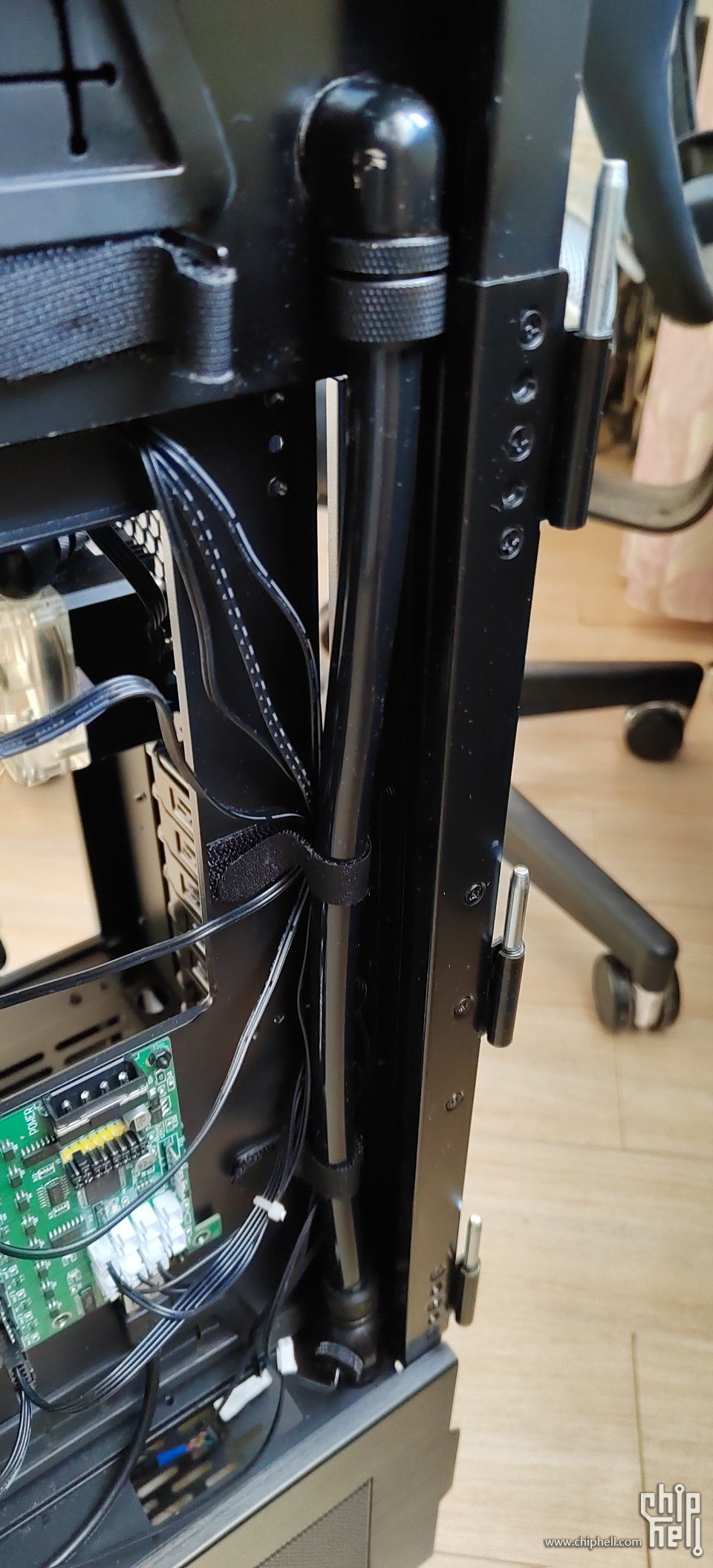

背面水冷管的连接

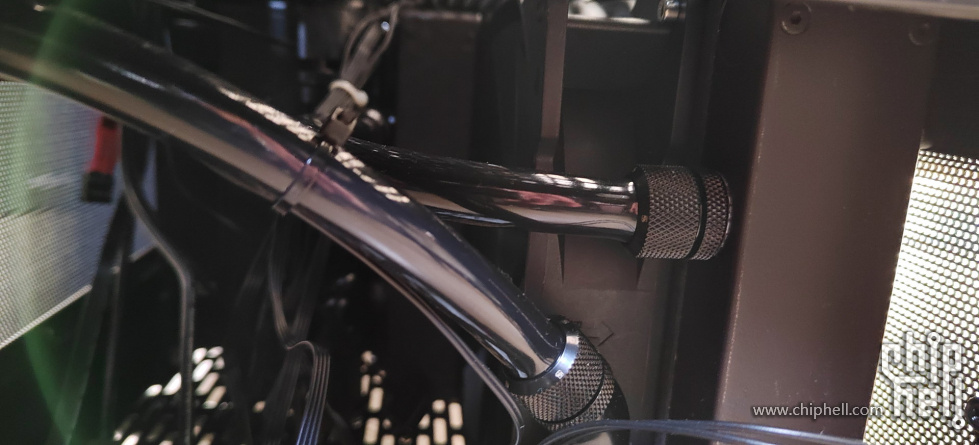

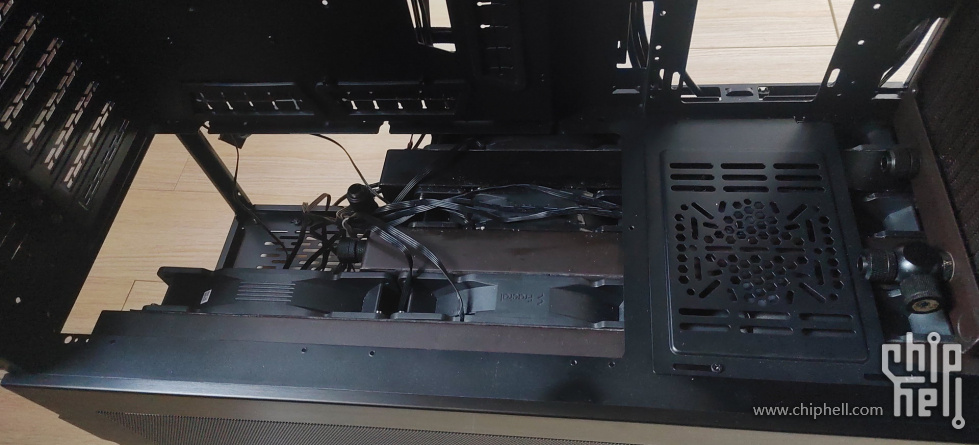

底部水冷管的连接

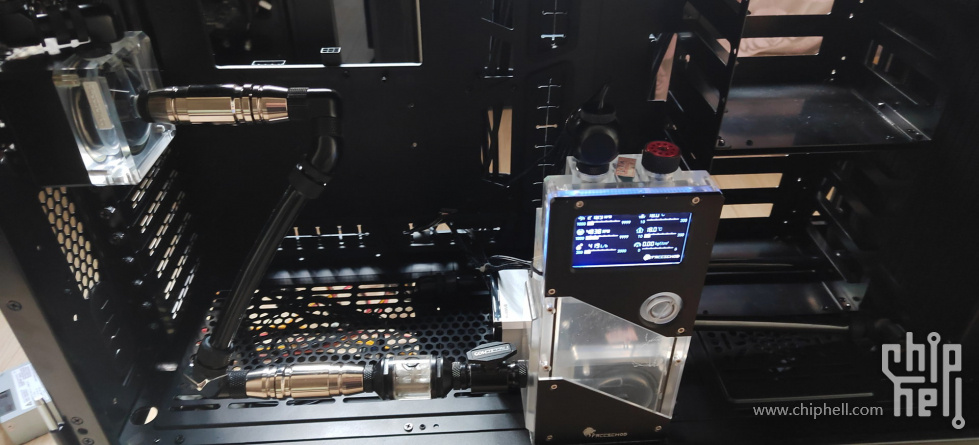

还没有接主板、显卡什么的，先用两个快插连起来试水

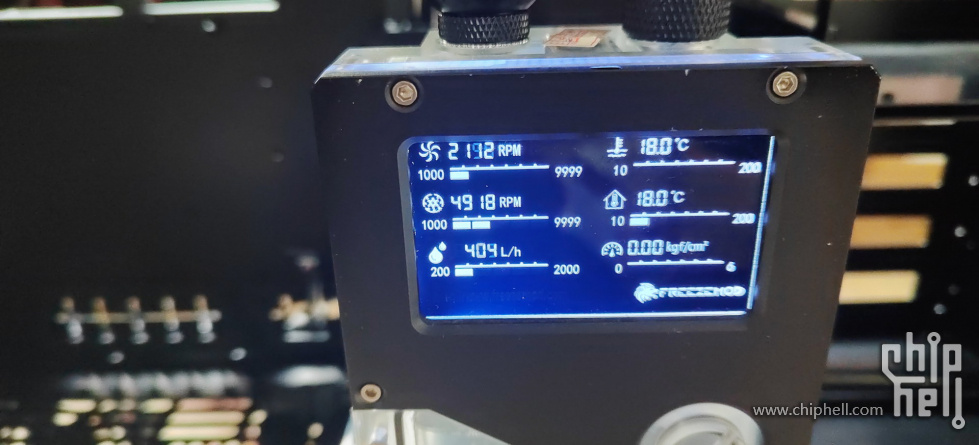

单个DDC全速有400出头的流量，但开始的时候水过不去，用了第二个水泵辅助了一下整个水路才循环起来
目前就先分享这些了，希望能给大家一些启示。

nApoleon

厚礼蟹…

tinytiger

nApoleon 发表于 2022-12-30 18:24
厚礼蟹…

还是要多谢老大啊，没有您的启发，也不会有这个疯狂的想法

tinytiger

bigeblis 发表于 2022-12-30 18:26
这冷排规模屌的！！！等效9个传统360排，估计能把500W的负载压到水温只比室温高5度 ...

没有最后装机，也不知道效果如何

jjq00812

真暴力

halu86

这么多冷排 真是肯折腾~~

amer

直接外置1080排多省事，一个泵就能推动了

LLLDH

感觉以这个规模甚至都不怎么需要风扇了。。

盐湖

看到那3+2个冷排，有种看到顶级军备的满足感！！！

sunnest

佩服LZ折腾之心和动手能力，但是非常同意9楼，与其这么折腾，为什么不直接上个外置得了，还好维护。。。

tinytiger

amer 发表于 2022-12-30 19:45
直接外置1080排多省事，一个泵就能推动了

萝卜青菜各有所爱，外置冷排太累赘，方便吗？移动一下都要拖家带口的！

manwomans

tinytiger 发表于 2022-12-31 14:48
萝卜青菜各有所爱，外置冷排太累赘，方便吗？移动一下都要拖家带口的！ ...

这箱子你以为移动就方便了？

tinytiger

manwomans 发表于 2022-12-31 14:53
这箱子你以为移动就方便了？

起码比带个外置冷排移动起来方便吧

kaiwenwu

bigeblis 发表于 2022-12-30 18:34
我是180x2+180x3+140x2，这样的规模可以压500W负载到水温比室温高8度。你的冷排单论面积几乎是我两倍了， ...

我之前540*2+1080可以做到1000w负载水温高1度

kaiwenwu

bigeblis 发表于 2022-12-31 19:55
外置？

对有9个台达暴力扇

kaiwenwu

bigeblis 发表于 2023-1-1 00:02
厉害！！！！！！！！
我再玩下去说不定也要开始外置了

如果你不用侧透换成洞洞板不用暴力扇一样可以做到。

amer

tinytiger 发表于 2022-12-31 14:48
萝卜青菜各有所爱，外置冷排太累赘，方便吗？移动一下都要拖家带口的！ ...

老实说外置还真的很方便啊，快插一拔，1080排也就那么点大

tinytiger

amer 发表于 2023-1-1 17:10
老实说外置还真的很方便啊，快插一拔，1080排也就那么点大

对外置冷排真的无爱！

WCbuilder

虽然喝了点54度的白酒 (为了抗疫)，看到大家对V3000+热烈讨论，不免来凑一下热闹，对于外置冷排，是可以后加的呀；再说机箱满载冷排是一种满足感，是一种享受，不过为了迁就冷排，要锯机箱，这难度是比较高，只有少数人可以做到。期待你的作品！

xiahengxing

是V3000plus限制了楼主的发挥 定制铝板机箱吧

foxhunter

大佬们动手能力就是强啊，我都没有工具可以打洞和切割的

incrystal

第一次看到这么多18cm的装机

hammerps

请教下，轮子安装是原孔位吗？能不能给个链接，我的箱子也到了

tinytiger

hammerps 发表于 2023-1-14 03:56
请教下，轮子安装是原孔位吗？能不能给个链接，我的箱子也到了

不是，我用M5丝锥打的孔。轮子用的1.5寸的，说是单个可以承重23Kg，但为了保险起见，我装了6个。链接：https://detail.tmall.com/item.ht ... .0.0.35262e8dHZ03Rw

hammerps

tinytiger 发表于 2023-1-14 17:55
不是，我用M5丝锥打的孔。轮子用的1.5寸的，说是单个可以承重23Kg，但为了保险起见，我装了6个。链接：ht ...

谢谢，昨晚量了下孔距，买了四个轮子不知道质量怎么样
