谨科E-522 NAS 拆机

peterhello

2022年有一款可能是作坊产品的谨科E-522 NAS，N5105，4G内存，5盘位+2个nvme，4*2.5G网口，HDMI，全铝机箱，最低的时候2K不到，配套系统据说一直没有在开发中，后来有一阵据说要跑路，这两天淘宝店又上架了。我这台是12月初买的，总所周知的原因最近才有空弄一下，顺便拆了让大家看一下内部情况。

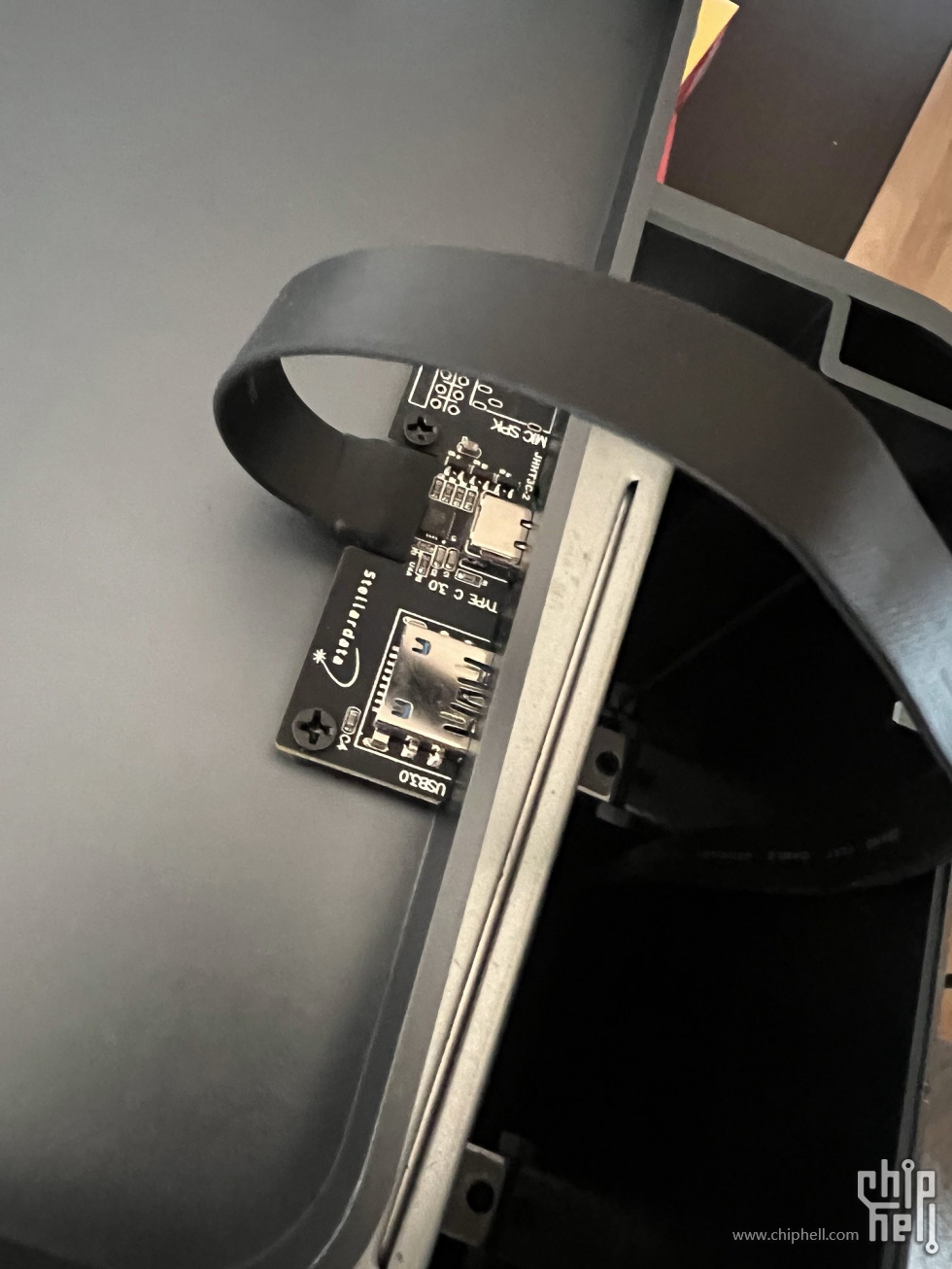

全铝机箱做工还行，有个门，类似Gen8的前脸。前置usb 3.0+type-c，我买的这个顶盖的螺丝居然没有安装，差点到手摔

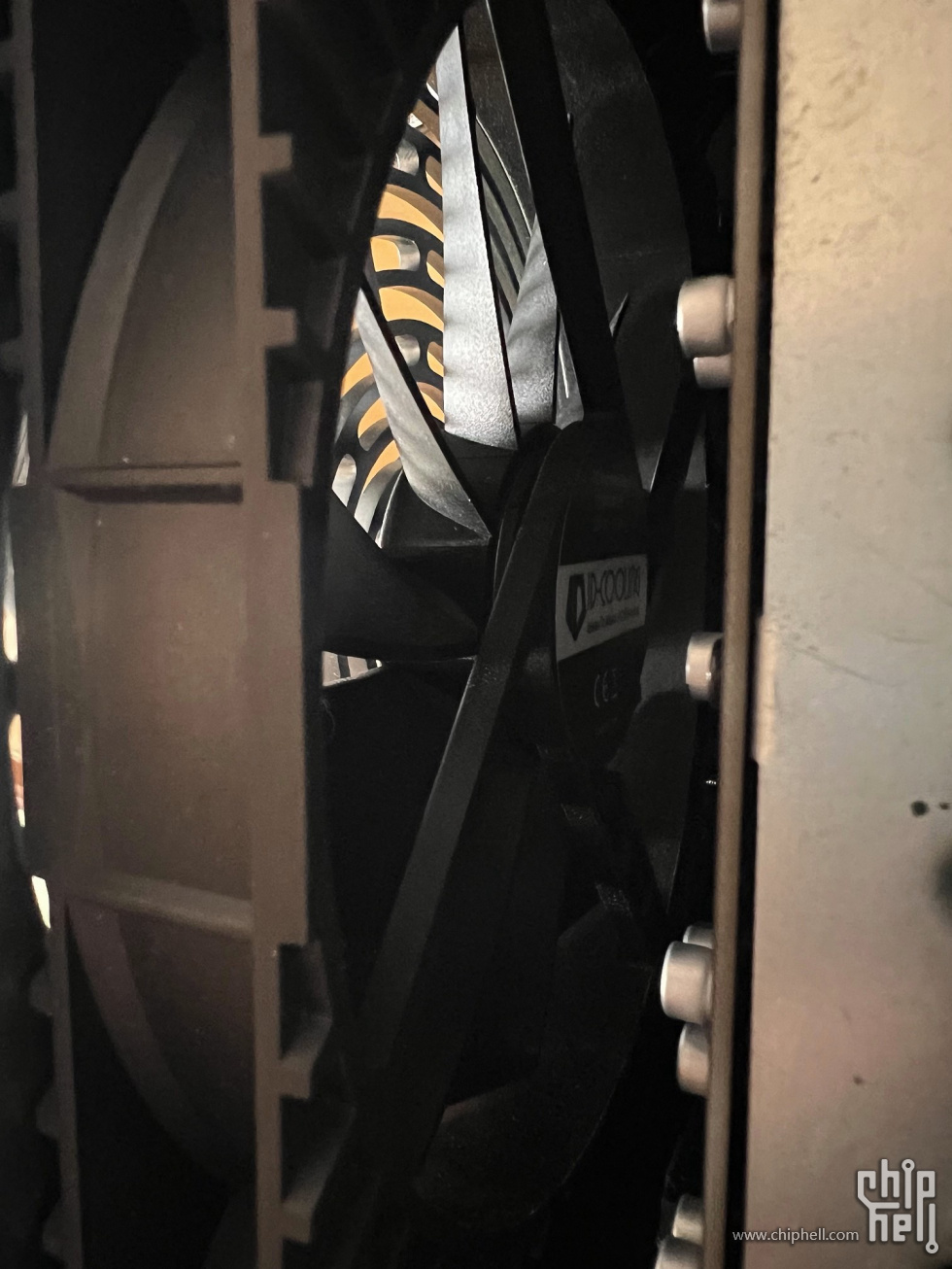

背后是一个14cm风扇，来自id-cooling，从后往前吹，送一个防尘网。风扇很垃圾，建议换掉。出厂接在硬盘背板上，所以应该是个温控背板。





主板12V DC供电，适配器96W，主板上有一个D口接到背板上。还有两个内部usb口，unraid或者exsi插优盘用。还有一个空的usb插针可用。
主板上有一个sys fan可以插风扇，14cm风扇查到这里其实也可以。

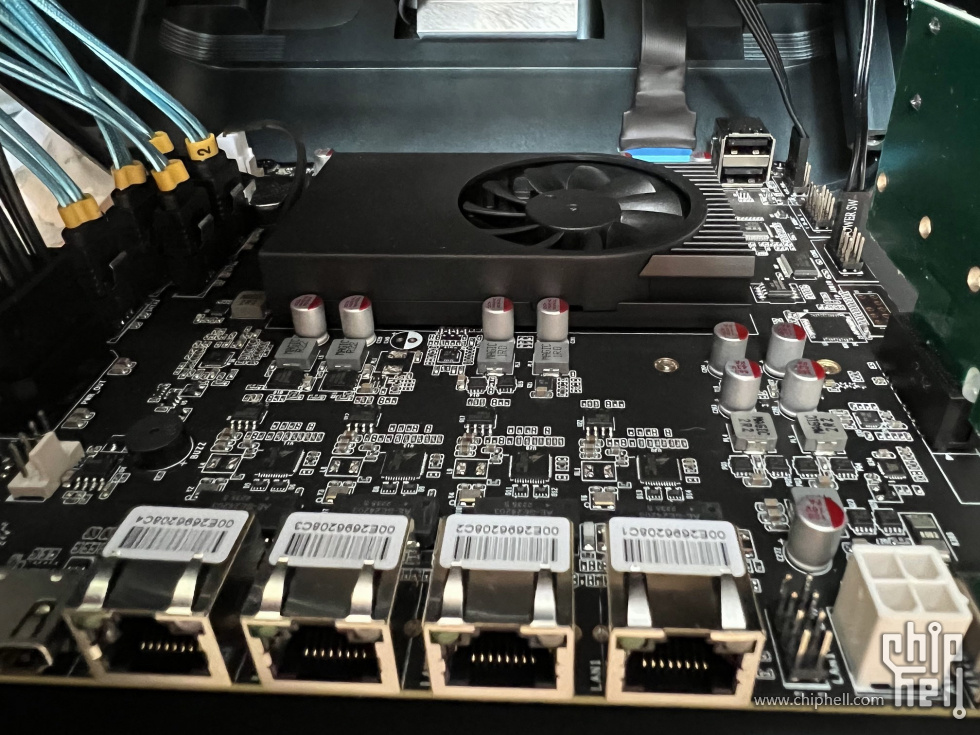

四个2.5G 网口来自RTL8125




一个PCIE x1的插槽，装了一块转ngff sata+SATA的转接卡。出厂带了一块16G ngff sata，里面应该是有谨科自己的系统的，但是我到手就拆了，没有体验过。
装其他系统是没有任何障碍的，标准bios，改启动顺序就可以。
这个转接卡上还有一个sata口可以接硬盘，但是需要解决一下供电。或者直接成转接卡。出厂接口点了胶。



主板背面是双笔记本ddr4内存插槽和两个M2。



最后是系统设备列表

IOMMU group 0:                                [8086:4e24] 00:00.0 Host bridge: Intel Corporation Device 4e24
IOMMU group 1:                                 [8086:4e61] 00:02.0 VGA compatible controller: Intel Corporation JasperLake [UHD Graphics] (rev 01)
IOMMU group 2:                                 [8086:4e03] 00:04.0 Signal processing controller: Intel Corporation Dynamic Tuning service
IOMMU group 3:                                 [8086:4ded] 00:14.0 USB controller: Intel Corporation Device 4ded (rev 01)
Bus 001 Device 001 Port 1-0                ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002 Port 1-7                ID 0781:5567 SanDisk Corp. Cruzer Blade
Bus 002 Device 001 Port 2-0                ID 1d6b:0003 Linux Foundation 3.0 root hub
        [8086:4def] 00:14.2 RAM memory: Intel Corporation Device 4def (rev 01)
IOMMU group 4:                                 [8086:4de8] 00:15.0 Serial bus controller: Intel Corporation Serial IO I2C Host Controller (rev 01)
        [8086:4dea] 00:15.2 Serial bus controller: Intel Corporation Device 4dea (rev 01)
IOMMU group 5:                                 [8086:4de0] 00:16.0 Communication controller: Intel Corporation Management Engine Interface (rev 01)
IOMMU group 6:                                 [8086:4dc5] 00:19.0 Serial bus controller: Intel Corporation Device 4dc5 (rev 01)
        [8086:4dc6] 00:19.1 Serial bus controller: Intel Corporation Device 4dc6 (rev 01)
IOMMU group 7:                                [8086:4db8] 00:1c.0 PCI bridge: Intel Corporation Device 4db8 (rev 01)
IOMMU group 8:                                [8086:4db9] 00:1c.1 PCI bridge: Intel Corporation Device 4db9 (rev 01)
IOMMU group 9:                                [8086:4dbb] 00:1c.3 PCI bridge: Intel Corporation Device 4dbb (rev 01)
IOMMU group 10:                                [8086:4dbc] 00:1c.4 PCI bridge: Intel Corporation Device 4dbc (rev 01)
IOMMU group 11:                                [8086:4dbd] 00:1c.5 PCI bridge: Intel Corporation Device 4dbd (rev 01)
IOMMU group 12:                                [8086:4dbe] 00:1c.6 PCI bridge: Intel Corporation Device 4dbe (rev 01)
IOMMU group 13:                                [8086:4dbf] 00:1c.7 PCI bridge: Intel Corporation Device 4dbf (rev 01)
IOMMU group 14:                                 [8086:4da8] 00:1e.0 Communication controller: Intel Corporation Device 4da8 (rev 01)
        [8086:4dab] 00:1e.3 Serial bus controller: Intel Corporation Device 4dab (rev 01)
IOMMU group 15:                                 [8086:4d87] 00:1f.0 ISA bridge: Intel Corporation Device 4d87 (rev 01)
        [8086:4dc8] 00:1f.3 Audio device: Intel Corporation Jasper Lake HD Audio (rev 01)
        [8086:4da3] 00:1f.4 SMBus: Intel Corporation Jasper Lake SMBus (rev 01)
        [8086:4da4] 00:1f.5 Serial bus controller: Intel Corporation Jasper Lake SPI Controller (rev 01)
IOMMU group 16:                                 [c0a9:540a] 01:00.0 Non-Volatile memory controller: Micron/Crucial Technology P2 NVMe PCIe SSD (rev 01)
IOMMU group 17:                                 [197b:0585] 02:00.0 SATA controller: JMicron Technology Corp. JMB58x AHCI SATA controller
IOMMU group 18:                                 [1b21:0612] 03:00.0 SATA controller: ASMedia Technology Inc. ASM1062 Serial ATA Controller (rev 02)
IOMMU group 19:                                 [10ec:8125] 04:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05)
IOMMU group 20:                                 [10ec:8125] 05:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05)
IOMMU group 21:                                 [10ec:8125] 06:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05)
IOMMU group 22:                                 [10ec:8125] 07:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05)

大敛猫

看上去，还行  适合ALL IN ONE????

但是没办法 接10G吧

c2h6o

2K不到还是可以的，不过现在3000多就不值得了

liangxy

2399的价格，自己配的话，除了体积可能大一点，其他都应该吊打

MoonDigi

山寨厂我最怕是那些bios出各种问题，要不bug要不没选项，自己解决不了山寨厂又万年不更新

endless_wz

温度怎么样？  整个做工看起来好吗？

peterhello

endless_wz 发表于 2023-1-16 20:47
温度怎么样？  整个做工看起来好吗？

做工看和谁比，论工整肯定是不如gen8和我一直用的超微5028l。但是外观质感还可以的，全铝而且比较严丝合缝。
温度没有问题，很通风，目前只装了三块盘，30度左右，上海室温15度

peterhello

MoonDigi 发表于 2023-1-16 20:46
山寨厂我最怕是那些bios出各种问题，要不bug要不没选项，自己解决不了山寨厂又万年不更新 ...

应该就是一个AMI的公版bios，比较简单的

sanna

我1k多配了8盘的nas，
ipmi，c232，ecc内存，x540t2（真便宜了）

xffsfy

和做硬盘盒的那几家一路货色，电源给的太抠了

qp6g3o

sanna 发表于 2023-1-16 22:30
我1k多配了8盘的nas，
ipmi，c232，ecc内存，x540t2（真便宜了）

哪里买的  包括机箱么？

mozart_fans

买了，退了。对系统的自我宣传和承诺距离现实太远了，系统没有实用价值，若只是买硬件有更好的选择。

tsaotse

那机箱是在致敬MicroServer Gen8咩？

hoper2003

MoonDigi 发表于 2023-1-16 20:46
山寨厂我最怕是那些bios出各种问题，要不bug要不没选项，自己解决不了山寨厂又万年不更新 ...

基本上这类产品很少会更新BIOS

畅网销量不小，但是每一代产品 都没啥改进BIOS。。。

crcrane

N5105才8条pcie通道，根本不够2个nvme、5个sata、4个2.5g网口、还有1个pcie 1x。

山寨主板就这德行。

fkpwolf

支持vt-d pci设置直通么？

谋杀复读机

上面的说2000+，淘宝上叫stellardata e-522应该就是这玩意啊，4g内存的1399啊

奥，仔细一看，原来是1月的时候2399

peterhello

goldensquall 发表于 2023-7-6 17:35
这就有意思了，我刚买了这款机器
风扇它就是插在主板上的，风扇居然是根据CPU温度调速，这就离谱，硬盘温度 ...

那应该是换设计了，我的风扇在背板上

hemlock

好像跑路了，机器现在貌似1000多？

myyangchen

看了也想买，但好像是厂家跑路了，淘宝有个店1399在处理尾货

zy_zlj

屌丝伯N2再配个5105的板子，应该吊打这货吧

LarryWons

刚跟谨科老板聊了聊，emm...确实算终止项目了，目前1399能买到的是代理商的货，好价，冲了一台。

zhang3350552

myyangchen 发表于 2023-7-14 17:06
看了也想买，但好像是厂家跑路了，淘宝有个店1399在处理尾货

貌似没有搜到  有链接吗？

zhang3350552

LarryWons 发表于 2023-7-15 11:41
刚跟谨科老板聊了聊，emm...确实算终止项目了，目前1399能买到的是代理商的货，好价，冲了一台。 ...

貌似没有搜到  有链接吗？

LarryWons

zhang3350552 发表于 2023-8-26 09:00
貌似没有搜到  有链接吗？

很久了，应该没有这个价格了。

taowaaCool

LarryWons 发表于 2023-8-26 21:41
很久了，应该没有这个价格了，需要的话，我出一台二手。仅上电测试3次。 ...

多少出，什么配置，细说哈
