PCIEX16支持拆分成8X+8X，并能识别X710-T2L等网卡的M-ITX主板，ASRock IMB-1233-WV

nocturne

PCIEX16支持拆分成8X+8X，并能识别X710-T2L等网卡的13代CPU的M-ITX主板有吗

其实就是用来做软路由，所以需要把仅一条的PCIEX16拆分成8X+8X，插两张网卡，机箱只能装MITX主板，主板需要对网卡的兼容性好一点，最好是能兼容X710-T2L等这样的INTEL网卡。。。

机箱是这个，要插两张网卡，只能用PCIE16X转8X+8X的拆分卡




已找到，ASRock IMB-1233-WV

Intel® 13th/12th Gen (Raptor Lake-S/Alder Lake-S) Core™ Processors with Q670 chipset
2 x 260-pin SO-DIMM DDR4 3200 MHz , up to 64GB (32GB per DIMM)
1 x PCIe x16 (Gen4), 4 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 4 x USB 2.0, 1 x M.2 Key B, 1 x M.2 Key E, 2 x M.2 Key M, 4 x COM, 2 x SATA3
2 x Intel 2.5 Gigabit LAN
Supports Quad display, 1 x HDMI 2.0b, 2 x DP 1.4a, 1 x LVDS, 1 x eDP 1.4b
TPM 2.0 onboard IC
Supports Intel® vPro, VMD RAID 0/1
12~28V DC-In (Lockable DC Jack)

周喆

1 点击以下链接 ：
https://dlsvr04.asus.com.cn/pub/ ... 0-I%20GAMING%20WIFI
2 在打开的页面按键盘上的CTRL键+F键；
3 输入“X8”；
4 点击 ∨ 按钮 ；
5 即可查询到主板是否支持PCIE拆分

lee_jiunn

看错了

imyz

又是为了碟醋准备包顿饺子？

声色茶马

周喆 发表于 2023-4-7 17:51
1 点击以下链接 ：
https://dlsvr04.asus.com.cn/pub/ ... E_GAMING_WIFI/E2140 ...

这样的二楼，路过群众也点赞。不过Z790 Strix做软路由……怎么说呢，这很CHH。

顺便，这个箱子能SFX电源？MATX下去，只能DC-ATX了吧？

Narumi

有，华擎H670M-ITX/AX or Z690M-ITX/AX是最便宜的选择，或者ROG Z690I or Z790I
屏蔽牌Z690i全系支持
微星和铭瑄的Z690 Z790均不支持拆分，bios层面阉割
所有的B660 H610 B760均不支持拆分

二楼的回答应改为搜索PCIe Bandwidth Bifurcation

nocturne

Narumi 发表于 2023-4-7 18:04
有，华擎H670M-ITX/AX or Z690M-ITX/AX是最便宜的选择，或者ROG Z690I or Z790I
屏蔽牌Z690i全系支持
微星 ...

华擎Z690M-ITX或Z790M-ITX对INTEL网卡兼容性怎么样，插10G的网卡，X710之类的

nocturne

声色茶马 发表于 2023-4-7 18:01
这样的二楼，路过群众也点赞。不过Z790 Strix做软路由……怎么说呢，这很CHH。

顺便，这个箱子能SFX电源 ...

只能DCATX电源

lclancey

nocturne 发表于 2023-4-7 18:54
华擎Z690M-ITX或Z790M-ITX对INTEL网卡兼容性怎么样，插10G的网卡，X710之类的

兼容与否取决于系统 跟主板没什么关系 你要是直通或者sr-iov倒是有一点关系
箱子像是小胖机箱

Narumi

nocturne 发表于 2023-4-7 18:54
华擎Z690M-ITX或Z790M-ITX对INTEL网卡兼容性怎么样，插10G的网卡，X710之类的

没问题，但是你搞DCATX就做好什么好主板都被你干废的心理准备。

nocturne

Narumi 发表于 2023-4-7 20:00
没问题，但是你搞DCATX就做好什么好主板都被你干废的心理准备。

用DCATX做MINI小主机现在很多，是会烧主板吗

linrailgun

这是哪款机箱，PCIE挡板不会顶主板挡片吗

shadoweyre

dc atx为啥会被干废。。。。我前年买的G大200W.加金升阳的ac转dc 200W 12v组合，主板asrock x470i +5700G 除了电源不加电会有啸叫，一直用的稳得不行。。。

Narumi

shadoweyre 发表于 2023-4-7 20:32
dc atx为啥会被干废。。。。我前年买的G大200W.加金升阳的ac转dc 200W 12v组合，主板asrock x470i +5700G  ...

你用核显当然没事，但是加pcie设备了而且还不是一个是两个，哈哈
想想为什么当年所谓G大淘宝店跑路到咸鱼去了吧。

Narumi

nocturne 发表于 2023-4-7 20:28
用DCATX做MINI小主机现在很多，是会烧主板吗

就那指头大点PCB堆满电容拿HIFI路子做电压转换的东西，我只能劝你善良。
说到底不是DC-ATX本身这个概念垃圾，而是大部分人做的这个东西垃圾，早年的方案还能算看出点东西，毕竟PCB肯给空间，电路设计确实有东西
但是你看淘宝上那些瞎几把堆钽电容的，压制粉末电感跑大功率磁损到妈都不认的，环路参数估计在爆炸边缘疯狂试探，玩充电头的都不敢说给我那个指头大小的PCB堆出三种不同电压的料，这帮人是怎么敢把这种雷管插在自己千把块主板上的？

nocturne

Narumi 发表于 2023-4-7 21:09
就那指头大点PCB堆满电容拿HIFI路子做电压转换的东西，我只能劝你善良。
说到底不是DC-ATX本身这个概念垃 ...

这种电源能用吗

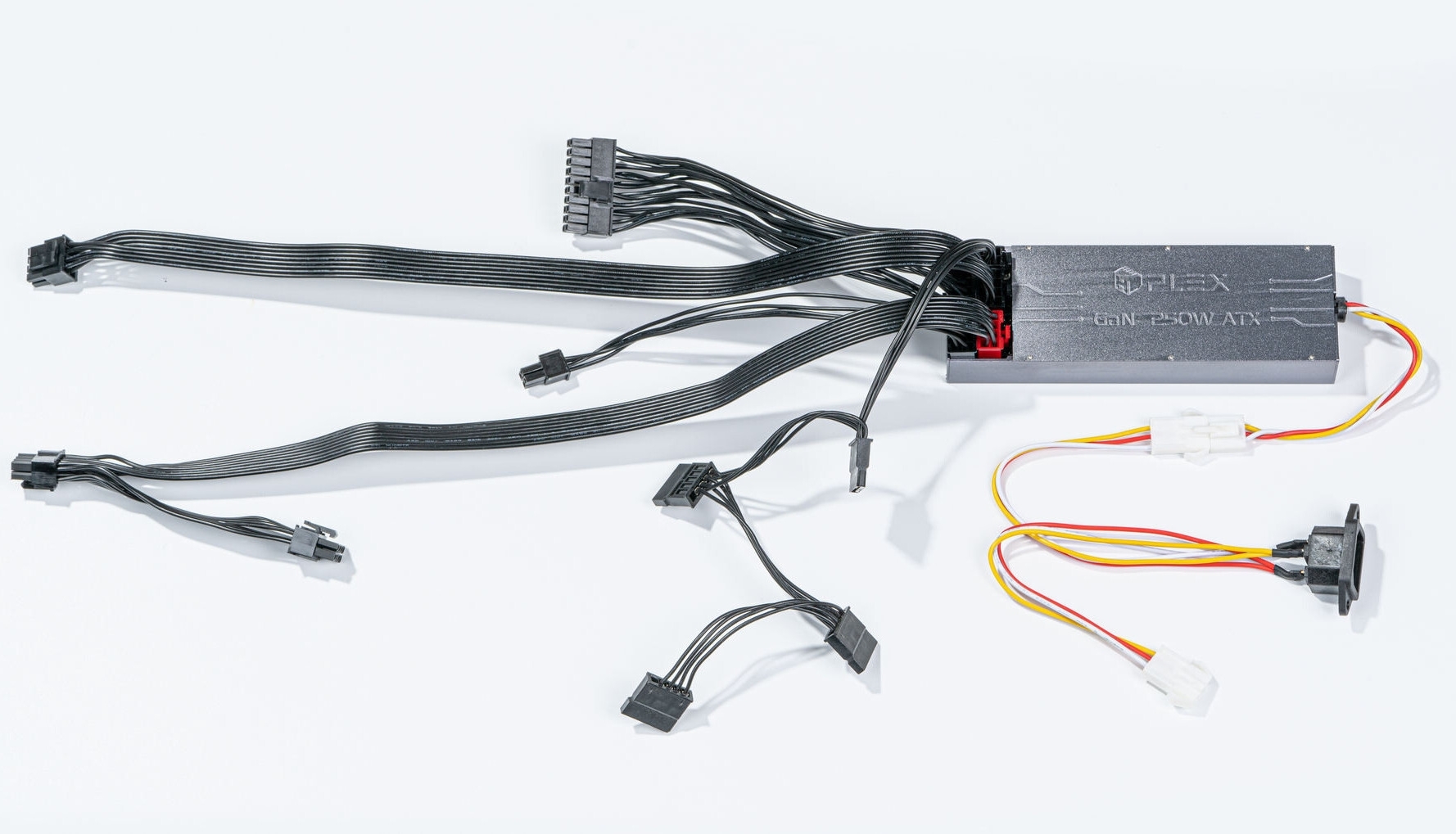

HDPLEX 250W GaN ATX 静音 超薄迷你电源

Narumi

nocturne 发表于 2023-4-7 21:15
这种电源能用吗

HDPLEX 250W GaN ATX 静音 超薄迷你电源

某为poe改的250W氮化镓？
只能说勉强够用。

刚刚翻到他们产品页了，我重新看看

Narumi

nocturne 发表于 2023-4-7 21:15
这种电源能用吗

HDPLEX 250W GaN ATX 静音 超薄迷你电源

不如去看看这个。
https://www.pico-box.com/zh-hans ... n-atx-power-supply/

tin0914

周喆 发表于 2023-4-7 17:51
1 点击以下链接 ：
https://dlsvr04.asus.com.cn/pub/ASUS/mb/LGA1700/ROG_STRIX_Z790-E_GAMING_WIFI/E2140 ...

优秀的回复呀

nocturne

Narumi 发表于 2023-4-7 21:50
不如去看看这个。
https://www.pico-box.com/zh-hans/website/products/gan-atx/28/slim-and-aio-250w-ga ...

这种电源，我这小机箱装不下了，它是用品字形插头的，我的机箱挡板只能用DC5.5X2.5的插头

crcrane

Narumi 发表于 2023-4-7 21:09
就那指头大点PCB堆满电容拿HIFI路子做电压转换的东西，我只能劝你善良。
说到底不是DC-ATX本身这个概念垃 ...

你是说DC-ATX直插电源吗？
本人前后用过多个DC-ATX直插电源，几十块一个，都没出过问题。当然单个功率没超过100W。

Narumi

nocturne 发表于 2023-4-8 06:43
这种电源，我这小机箱装不下了，它是用品字形插头的，我的机箱挡板只能用DC5.5X2.5的插头 ...

那我就只能推荐你H670M-ITX/ax了，便宜，能拆通道，炸了不心疼

nocturne

Narumi 发表于 2023-4-8 13:16
那我就只能推荐你H670M-ITX/ax了，便宜，能拆通道，炸了不心疼

这个怎么样

kasile555

Narumi 发表于 2023-4-7 18:04
有，华擎H670M-ITX/AX or Z690M-ITX/AX是最便宜的选择，或者ROG Z690I or Z790I
屏蔽牌Z690i全系支持
微星 ...

铭瑄Z790是有的

fdhfhfhf

机箱哪里购买呢..

fdhfhfhf

Narumi 发表于 2023-4-7 21:03
你用核显当然没事，但是加pcie设备了而且还不是一个是两个，哈哈
想想为什么当年所谓G大淘宝店跑路到咸鱼 ...

用低功耗处理器+2个网卡 是不会有问题的，如果你带多了硬盘和大功耗处理器 就会有问题

hp5152688

机箱看着很眼熟，跟我这个帖子里的结构应该一样，就是内置电源位改成了PCI-E槽

nocturne

fdhfhfhf 发表于 2023-4-8 15:49
用低功耗处理器+2个网卡 是不会有问题的，如果你带多了硬盘和大功耗处理器 就会有问题 ...

用13700T+两块网卡，硬盘就用一个512G的SATA固态，这样可以吗

nocturne

hp5152688 发表于 2023-4-8 16:33
机箱看着很眼熟，跟我这个帖子里的结构应该一样，就是内置电源位改成了PCI-E槽 ...

这个机箱是怎么做到插两张网卡的，如果用的是17X17的主板，只有一条PCIE槽，它这卡是竖插的，也没法用Riser卡吧

建议柠檬

永擎C422
应该比一线的Z790 ITX便宜
