受坛友启发，利用PCIE3.0x1和PM983+PE6011组建一个小仓库卷15.36T

JackyQ2021 · 发表于 2023-4-11 19:20

本帖最后由 JackyQ2021 于 2023-4-11 20:06 编辑

偶见坛友发帖：利用PCIEx1槽+SN640 7.68T扩展存储！
正好我的B550-A有1条PCIE3.0x4和3条PCIE3.0x1共享带宽，理论上最多可以插4块，受显卡限制目前最多只能插3块
在万能宝搜索一番下单两块PCIEx1转U.2卡

pciex1转u.2卡

上卡

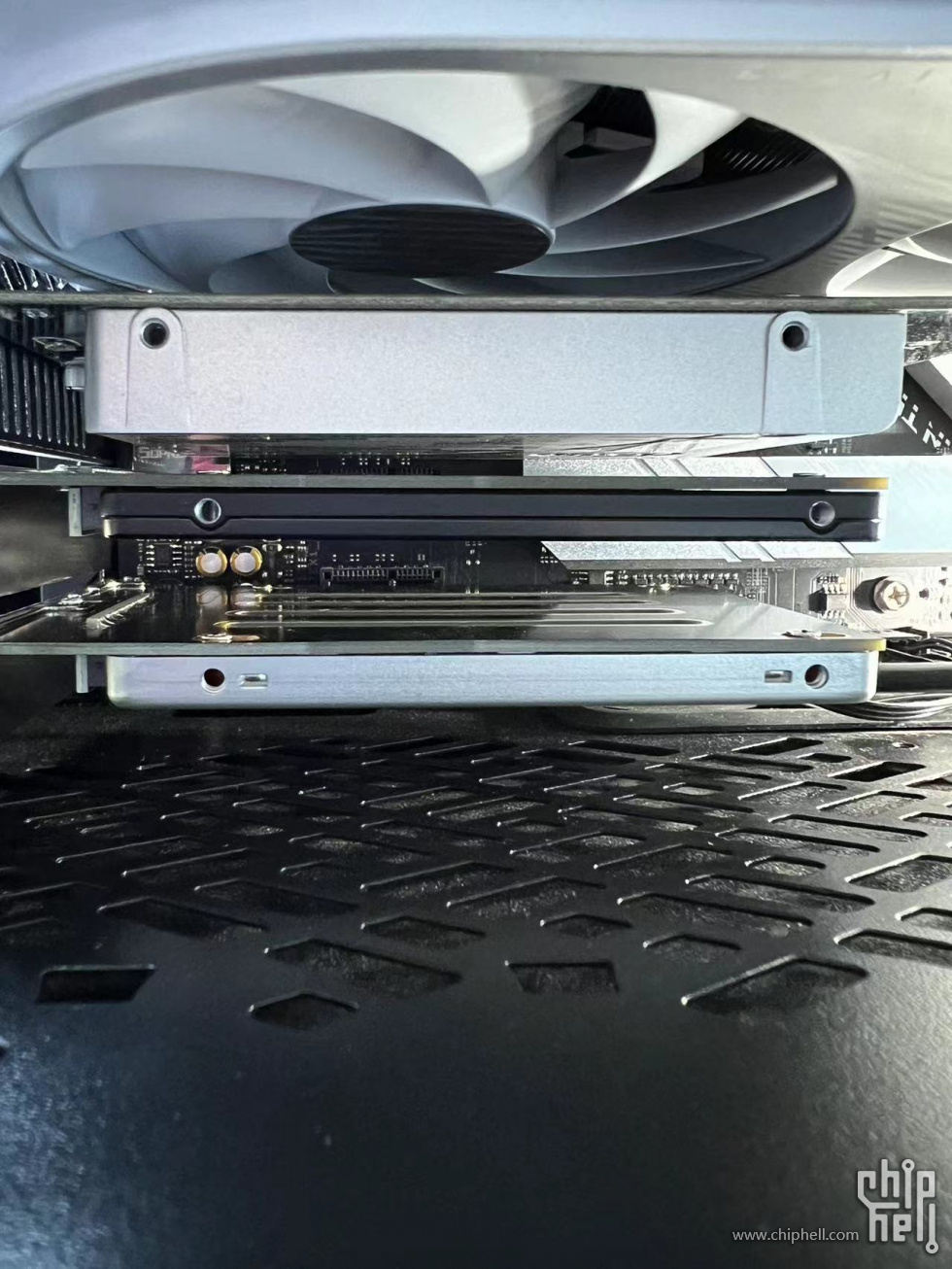

上机

PM983+PE6011+简单卷扩展=15.36T仓库

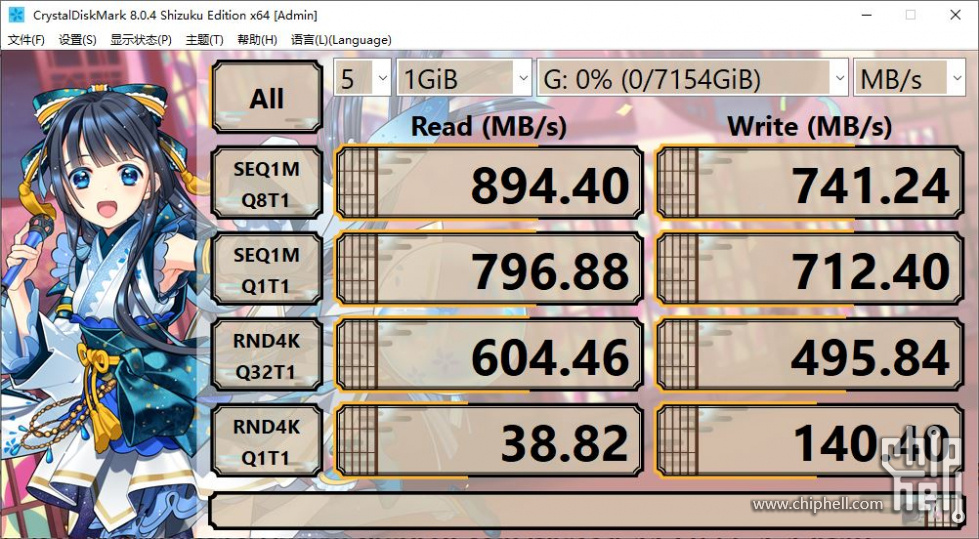

下面是P3600、PM983、PE6011在PCIE3.0x1下简单跑分

P3600

PM983

PE6011

PE6011主控温度比PM983要高，拷完2T数据温度来到70°c以上

温度

Win10的卷和Linux的卷差别还是很大的，Win10的卷中一块SSD故障，整个卷就完蛋了，没法把这块故障SSD移出卷

dexterchen · 发表于 2023-4-11 19:27

这个挺好的
比机械方便多了

albert513 · 发表于 2023-4-11 19:59

感觉7.68T还是大了点，打游戏的话用不了那么大的，存数据又不如企业级机械盘。

天涯海龟 · 发表于 2023-4-11 20:08

楼主厉害，我的matx只能上一个pcie1x转u2，看楼主帖子麻烦推荐个pe6011的靠谱淘宝店家？

JackyQ2021 · 发表于 2023-4-11 20:10

本帖最后由 JackyQ2021 于 2023-4-11 20:11 编辑

albert513 发表于 2023-4-11 19:59
感觉7.68T还是大了点，打游戏的话用不了那么大的，存数据又不如企业级机械盘。 ...

游戏盘是PM983 3.84T M.2，插在M.2槽里，跑在PCIE3.0x4上，读有3000+
还有一个PCIE4.0x4 M.2槽空着

JackyQ2021 · 发表于 2023-4-11 20:14

天涯海龟发表于 2023-4-11 20:08
楼主厉害，我的matx只能上一个pcie1x转u2，看楼主帖子麻烦推荐个pe6011的靠谱淘宝店家？ ...

我是赌人品，在一家企业店买的，￥1850，所以不敢推荐！我也不知道靠不靠谱

trcloud · 发表于 2023-4-11 20:27

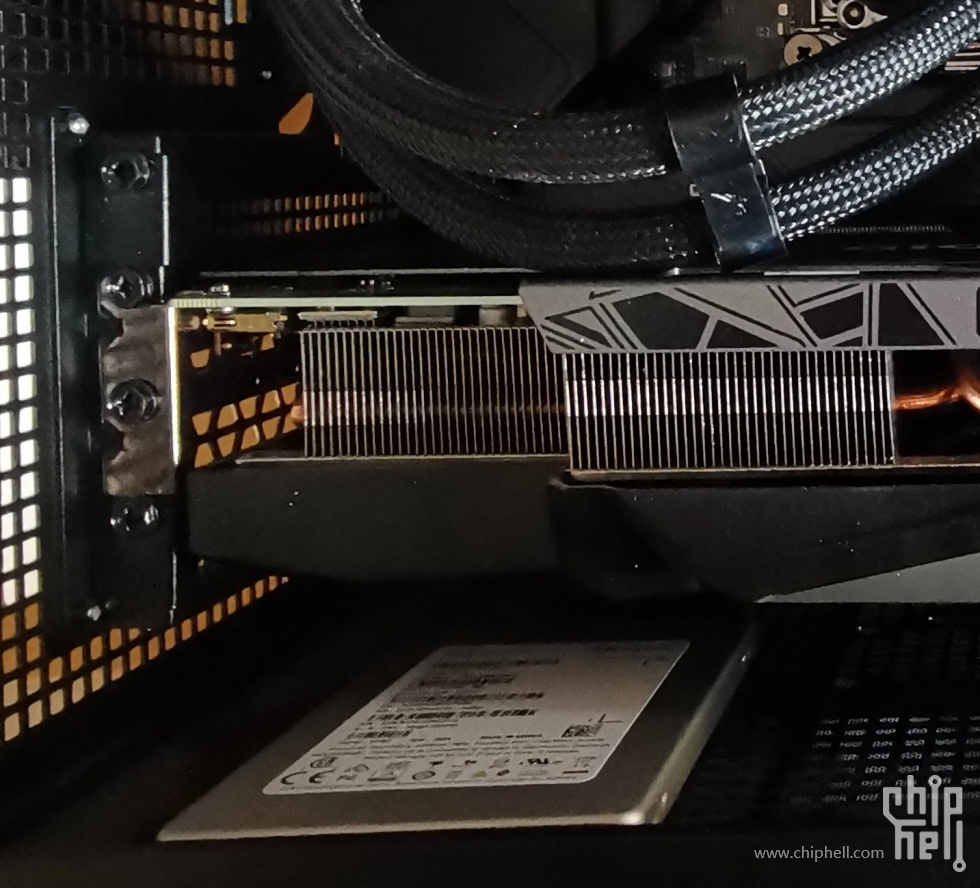

和老板协商定制了一个PCIE 1x转U2的线，拯救被显卡挡住的插槽

天涯海龟 · 发表于 2023-4-11 20:43

trcloud 发表于 2023-4-11 20:27
和老板协商定制了一个PCIE 1x转U2的线，拯救被显卡挡住的插槽

这个好，多少钱有链接不？

kanshuderen · 发表于 2023-4-11 20:51

我插了一个3.0x1，还空一个。。等钱包富裕了，再来一个。

shadoweyre · 发表于 2023-4-11 21:02

楼上的这个定制什么价啊，安费诺有原装的x4转u2延长线不带电源版，你的x1槽如果是开口的直接买那个线就行了，非常低，一点不挡显卡，然后硬盘安装到2.5寸安装位，搞个小风扇吹吹就行了

trcloud · 发表于 2023-4-11 22:01

天涯海龟发表于 2023-4-11 20:43
这个好，多少钱有链接不？

不贵 48￥包邮

trcloud · 发表于 2023-4-11 22:02

本帖最后由 trcloud 于 2023-4-11 22:03 编辑

shadoweyre 发表于 2023-4-11 21:02
楼上的这个定制什么价啊，安费诺有原装的x4转u2延长线不带电源版，你的x1槽如果是开口的直接买那个线就行了 ...

B650M迫击炮的主板，PCEI X1后面是NVME接口和散热片，没法插X4的接口。并且这个线可以定制长度，安心接到2.5寸位还不用接电源线

sthmb · 发表于 2023-4-12 08:30

这个线不错

dcl2009 · 发表于 2023-4-12 08:48

我咋感觉不如隔音托架+16T机械组raid1合适呢，结构简单、安全，除了炒豆豆子声没啥毛病，或者组个万兆+NAS，也不算费劲，离得远连炒豆子声都听不到了

tmxkkk · 发表于 2023-4-12 08:53

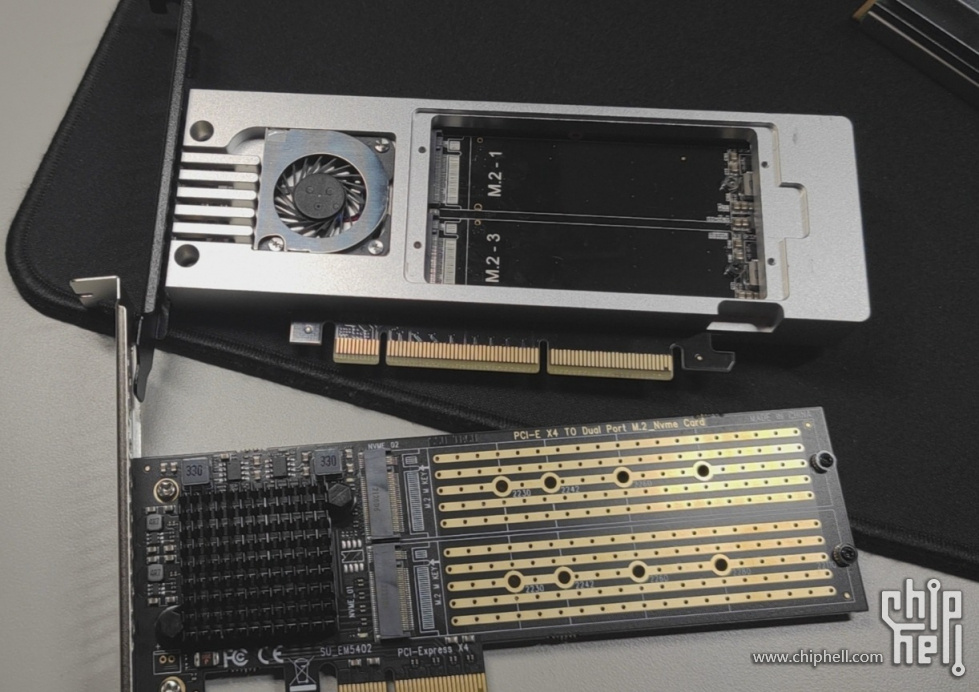

一点不美丽，海鲜市场300多买个asm2824插在x4上，一转4 m2或者u2，每个单跑都能满速，还能远离显卡，尤其3-4槽的
我也b550，现在直连的8+8一个显卡一个双4.0m2硬盘，连接pch的是一转4，有m2有u2没插满还

抛砖引玉

tongmiaocai · 发表于 2023-4-12 09:07

shadoweyre 发表于 2023-4-11 21:02
楼上的这个定制什么价啊，安费诺有原装的x4转u2延长线不带电源版，你的x1槽如果是开口的直接买那个线就行了 ...

老哥安费诺有原装的x4转u2延长线不带电源版 PM个地址，我在TB搜只有ADT有这个

JackyQ2021 · 发表于 2023-4-12 09:40

本帖最后由 JackyQ2021 于 2023-4-12 09:48 编辑

tmxkkk 发表于 2023-4-12 08:53
一点不美丽，海鲜市场300多买个asm2824插在x4上，一转4 m2或者u2，每个单跑都能满速，还能远离显卡，尤其3- ...

你这个方案不错
1、带芯片的卡还是共享带宽，好处是单个盘操作还是可以独占x4，这点值得赞赏
2、没有选这种方案还是和机箱大小有关、以及需要那种U.2线，很多坛友和我一样不喜欢线，喜欢卡简洁，
这是很多坛友没有选你这种方案的主要原因吧。
3、B550-A，如果显卡超过3槽，pcie3.0x4槽就废了，也没法采用你这种方案，只剩两个pcie3.0x1槽
你的是B550-XE吧，如果你的显卡厚度超过3槽，pch那个pcie3.0x4槽也会被显卡遮挡，你的方案也没法采用，所以选择适合自己的就好

我也买了两套大厂的m.2转u.2卡和线，看见那几根线就没动力了
还有我的机箱d7c硬盘位很小，想到塞满u.2数据线和电源线，我就没有动手的想法

tmxkkk · 发表于 2023-4-12 09:47

JackyQ2021 发表于 2023-4-12 09:40
你这个方案不错
1、带芯片的卡还是共享带宽，好处是单个盘操作还是可以独占x4，这点值得赞赏
2、没有选这 ...

空间的制约因素很大，那个拆分卡上的芯片，默认50多度，没办法只能再加个风扇，另外u2盘一个个也是火炉，我的机箱是那种老全塔，硬盘架特别富裕

至于线材，这个肯定在美观度上有影响，尽可能遮丑吧，我显卡是标准的3槽卡，还想尽可能给显卡进风预留空间，也只能这样了，不敢想非公4090那种4槽的该咋办

tsaotse · 发表于 2023-4-12 09:52

tmxkkk 发表于 2023-4-12 08:53
一点不美丽，海鲜市场300多买个asm2824插在x4上，一转4 m2或者u2，每个单跑都能满速，还能远离显卡，尤其3- ...

asm2824那货在海鲜市场价格好飘忽的说，飘忽到不敢下手的那种……

JackyQ2021 · 发表于 2023-4-12 09:52

本帖最后由 JackyQ2021 于 2023-4-12 09:53 编辑

tmxkkk 发表于 2023-4-12 09:47
空间的制约因素很大，那个拆分卡上的芯片，默认50多度，没办法只能再加个风扇，另外u2盘一个个也是火炉， ...

超过3槽，那根pcie3.0x4槽就废了，我看见4080、4090那种3.5-3.7槽的卡就头疼。
很多时候不仅要考虑卡的厚度，还要考虑卡的长度
所以B650-E超级雕的pcie槽位置就比较合理

tmxkkk · 发表于 2023-4-12 09:54

tsaotse 发表于 2023-4-12 09:52
asm2824那货在海鲜市场价格好飘忽的说，飘忽到不敢下手的那种……

375入的，到手少了几个螺丝，自己配上完事，也没跟卖家废话测试完就收货了

ps:这芯片超级热

JackyQ2021 · 发表于 2023-4-12 10:04

本帖最后由 JackyQ2021 于 2023-4-12 12:34 编辑

dcl2009 发表于 2023-4-12 08:48
我咋感觉不如隔音托架+16T机械组raid1合适呢，结构简单、安全，除了炒豆豆子声没啥毛病，或者组个万兆+NAS ...

嗯，我也有简化方案，我是用铁威马D2-310，18Tx2组Raid0（只是存电影+连续剧），36T空间，平时离线，用时才上电，
把要温习的影片拷贝到15.36T，然后就下电，这样机械硬盘的噪音对我就基本不构成问题！常用的才放在新组的15.36T仓库
上。重要的数据和照片存储在P3600 2T和 WD Element 12T等多个冗余备份上，当然WD Element 12T这些平时也是离线的。
PS：像照片这种重要数据都是有3个备份的

tsaotse · 发表于 2023-4-12 10:07

tmxkkk 发表于 2023-4-12 09:54
375入的，到手少了几个螺丝，自己配上完事，也没跟卖家废话测试完就收货了

ps:这芯片超级热 ...

400~800都有，然后就被价格区间搞EMO了……

tmxkkk · 发表于 2023-4-12 10:07

JackyQ2021 发表于 2023-4-12 09:52
超过3槽，那根pcie3.0x4槽就废了，我看见4080、4090那种3.5-3.7槽的卡就头疼。
很多时候不仅要考虑卡的厚 ...

买主板确实需要先看pcie通道是否做全，再看pci槽位物理上有没有冲突

trcloud · 发表于 2023-4-12 10:08

实际上用转接线还是挺香的，用了X4的线再去找老板定的X1线。

tmxkkk · 发表于 2023-4-12 10:10

tsaotse 发表于 2023-4-12 10:07
400~800都有，然后就被价格区间搞EMO了……

我有一张asm2812是一转2的卡，热量小不少，全新才300出头

shadoweyre · 发表于 2023-4-12 10:18

tongmiaocai 发表于 2023-4-12 09:07
老哥安费诺有原装的x4转u2延长线不带电源版 PM个地址，我在TB搜只有ADT有这个 ...

搜安费诺u.2转pciex4免供电

hxyhys · 发表于 2023-4-12 10:23

trcloud 发表于 2023-4-11 20:27
和老板协商定制了一个PCIE 1x转U2的线，拯救被显卡挡住的插槽

这个还需要接一个供电比较稳吧？

trcloud · 发表于 2023-4-12 10:27

为什么需要电源呢？这个和直插卡不是一回事吗？大厂也有PCIE直接转U2不需要供电的线。

tongmiaocai · 发表于 2023-4-12 10:48

trcloud 发表于 2023-4-12 10:08
实际上用转接线还是挺香的，用了X4的线再去找老板定的X1线。

老哥，你这个线PM个链接，正是我想要的
