ESXi管理-硬件-PCI设备中板载SATA AHCI Controller显示灰度不支持直通是什么原因？

c2h6o

红色狂想 发表于 2023-8-18 23:25
再请教一个问题，当默认安装部署好ESXi后，它会自动创建一个虚拟交换机vSwitch0，并添加VMkernel网卡vmk0 ...

可以通过VLAN隔离，多交换机多网卡隔离。只要资源够，物理网络上的隔离方法都是可以用的。
另外，为了速度和稳定性，对于ISCSI，VMOTION，或者FT这些流量，在实际应用中会单独配置VMKERNEL，VSWTICH和外联接口。

红色狂想

c2h6o 发表于 2023-8-18 22:55
我自己也试过改出来的这种直通，似乎有随机掉盘然后又连接上的问题，不知道是不是休眠之类影响。我也没长 ...

为什么VMware在开发ESXi产品时要给他加入硬件直通功能，既然直通会给系统带来不稳定因素，那何不干脆不支持规避开风险呢，难道在实际企业生产力环境中有需要使用设备直通的例子？

c2h6o

红色狂想 发表于 2023-8-19 18:02
为什么VMware在开发ESXi产品时要给他加入硬件直通功能，既然直通会给系统带来不稳定因素，那何不干脆不支 ...

确实有，但很少而已。而且本来就有兼容列表，理论上列表里面的都是经过兼容性测试的，会标明硬件型号，硬件版本，固件版本。
我只在生产环境中直通过存储的LUN为了保存非结构化数据。
生产环境中直通单独一块硬盘的可能性非常的小。

红色狂想

fell9999 发表于 2023-8-17 22:30
如果你担心这个.那么推荐你ILO用起来.然后硬盘拔掉.再在U盘中装esxi.做做实验.就只有时间成本而已 ...

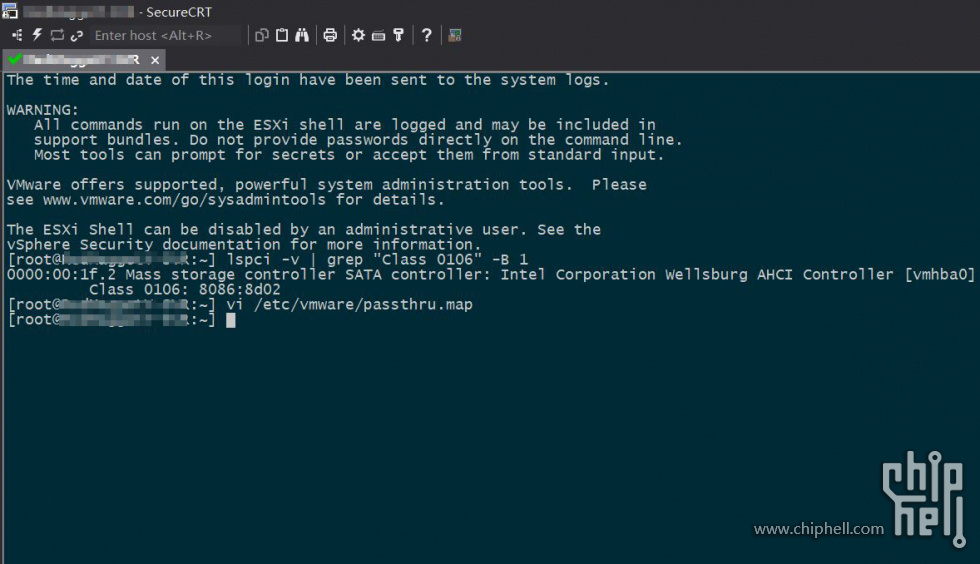

VMware vSphere ESXi 7.0U1 修改配置达成SATA设备直通

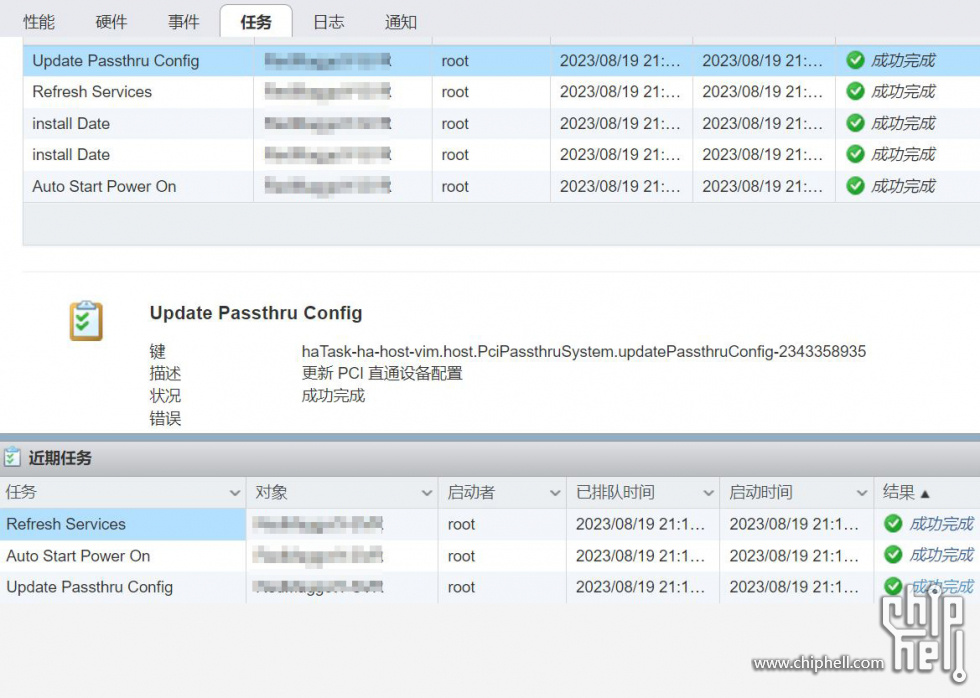

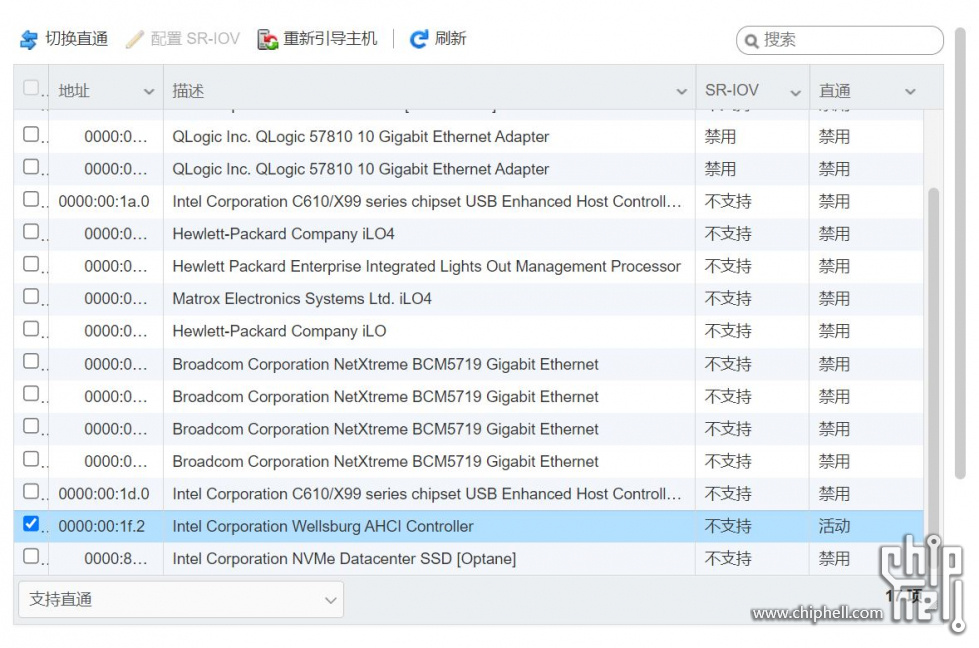

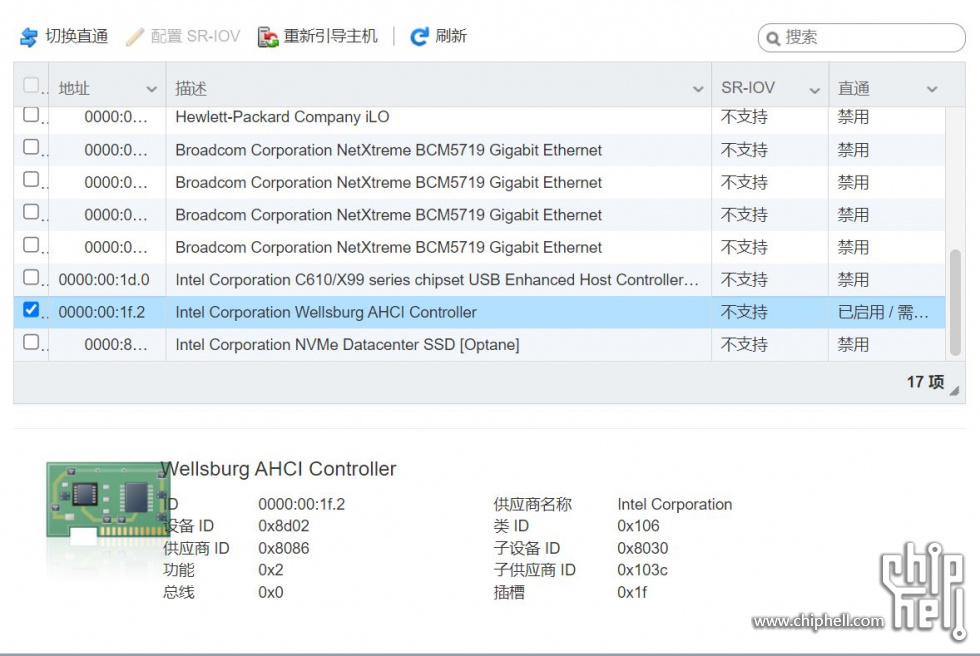

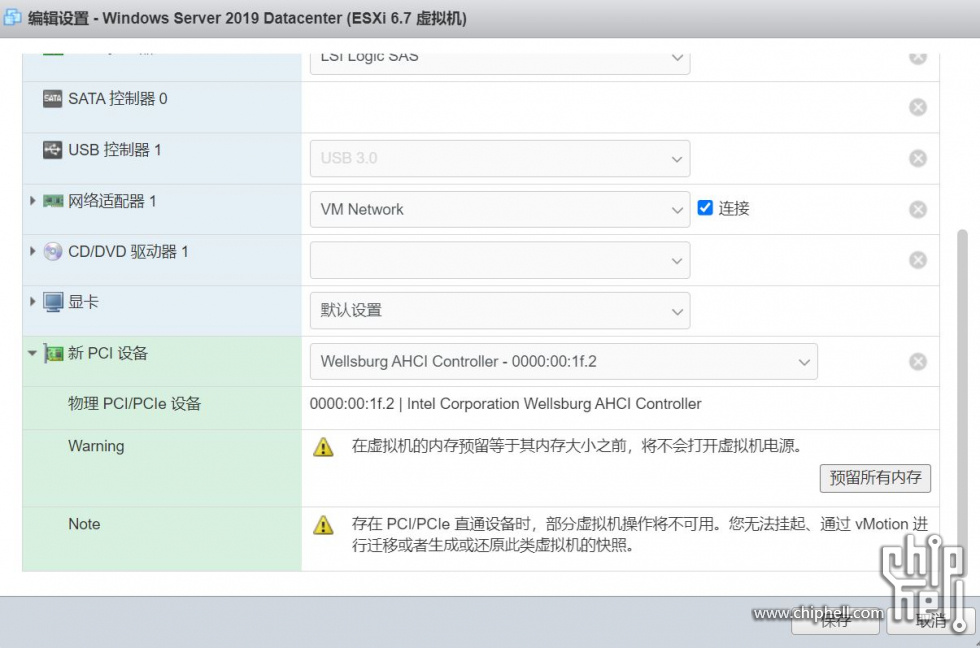

按照以上说的操作步骤，一路很顺利，重启ESXi系统后切换直通也显示成功了，再次重启ESXi可以看到Wellsburg AHCI Controller的直通状态为活动，但当我新建一个Windows虚拟机并添加这个PCI直通设备后无法启动，打开电源，引导到Windows安装程序视窗画面就黑屏自动关闭虚拟机电源了，查看事件日志没有任何相关错误信息
看来HP服务器板载SATA AHCI Controller直通真的存在兼容性问题，还不是小问题，而是直接断了你的念想

红色狂想

c2h6o 发表于 2023-8-19 20:13
确实有，但很少而已。而且本来就有兼容列表，理论上列表里面的都是经过兼容性测试的，会标明硬件型号，硬 ...

嗯，DL360 Gen9的板载Wellsburg AHCI Controller直通后也无法使用，虚拟机一启动就被关闭了，详见64#楼的回帖……

c2h6o

红色狂想 发表于 2023-8-20 17:59
嗯，DL360 Gen9的板载Wellsburg AHCI Controller直通后也无法使用，虚拟机一启动就被关闭了，详见64#楼的 ...

不行就放弃吧。我是没什么建议，也没折腾过，因为不符合我的使用理念。

fell9999

红色狂想 发表于 2023-8-20 16:45
VMware vSphere ESXi 7.0U1 修改配置达成SATA设备直通

按照以上说的操作步骤，一路很顺利，重启ESXi系统 ...

应该使用winpe.
再装windows.

winpe如果认不到硬盘.可以使用sysceo的.虽然他会劫持首页.但是卸载掉驱动管家即可.

红色狂想

fell9999 发表于 2023-8-21 10:21
应该使用winpe.
再装windows.

这是什么原理，为什么通过winpe、sysceo装Windows就能认到板载直通的硬盘？

红色狂想

c2h6o 发表于 2023-8-20 21:22
不行就放弃吧。我是没什么建议，也没折腾过，因为不符合我的使用理念。 ...

嗯，我就是验证一下，看到底直通后是个什么结果。正如37#楼说的，使用ESXi就不应该脱离vmfs虚拟化，否则就没意义了

雨季不再来

红色狂想 发表于 2023-8-20 16:45
VMware vSphere ESXi 7.0U1 修改配置达成SATA设备直通

按照以上说的操作步骤，一路很顺利，重启ESXi系统 ...

预留内存了？

Dreamwalker

恭喜楼主 又踩入HP巨坑

红色狂想

雨季不再来 发表于 2023-8-21 13:13
预留内存了？

必须的，内存锁定，该搞的都搞了

红色狂想

Dreamwalker 发表于 2023-8-21 14:17
恭喜楼主 又踩入HP巨坑

还好吧，至少彻底死心可以全神投入玩儿ESXi虚拟化了。至于巨坑，再坑也没有DELL坑，他不但坑还没良心

雨季不再来

红色狂想 发表于 2023-8-21 12:55
嗯，我就是验证一下，看到底直通后是个什么结果。正如37#楼说的，使用ESXi就不应该脱离vmfs虚拟化，否则 ...

那么，问题来了：ESXi为什么提供直通功能呢？而且还提供2种不同方式的直通功能！

红色狂想

雨季不再来 发表于 2023-8-21 18:48
那么，问题来了：ESXi为什么提供直通功能呢？而且还提供2种不同方式的直通功能！ ...

应该是为了功能扩展吧，尽可能满足更多用户的不同需求，只是受限于OEM品牌设备制造商的硬件限制，无法做到所有设备都能直通，这一点HP的产品尤为明显，比如HP ProLiant系列服务器板载集成的331i网卡和FlexibleLOM端口万兆网卡，都可以直通。

雨季不再来

红色狂想 发表于 2023-8-21 20:56
应该是为了功能扩展吧，尽可能满足更多用户的不同需求，只是受限于OEM品牌设备制造商的硬件限制，无法做 ...

你其实可以试试取消sata控制器直通，再装一次win看看的。一般来说不能直通最多是认不出控制器，和黑屏没关系啊。

红色狂想

雨季不再来 发表于 2023-8-21 21:04
你其实可以试试取消sata控制器直通，再装一次win看看的。一般来说不能直通最多是认不出控制器，和黑屏没 ...

试过了呀，只要把添加的PCI直通AHCI设备删除，虚拟机就能启动，就能正常安装Windows系统。就是说不是认不出AHCI控制器的问题，而是只要添加了PCI直通AHCI设备，就会导致虚拟机无法启动

雨季不再来

红色狂想 发表于 2023-8-21 21:52
试过了呀，只要把添加的PCI直通AHCI设备删除，虚拟机就能启动，就能正常安装Windows系统。就是说不是认不 ...

这个就奇怪了，难道是hp的问题？同样的控制器，有人成功过的：ESXi6.7直通板载SATA控制器

Dreamwalker

红色狂想 发表于 2023-8-21 17:27
还好吧，至少彻底死心可以全神投入玩儿ESXi虚拟化了。至于巨坑，再坑也没有DELL坑，他不但坑还没良心 ...

磁盘控制器就别想直通了，  网卡 GPU都没问题

红色狂想

雨季不再来 发表于 2023-8-21 22:19
这个就奇怪了，难道是hp的问题？同样的控制器，有人成功过的：ESXi6.7直通板载SATA控制器 ...

就是HP的限制，估计还是那个RMRR的问题，不同型号系列直通后又有所不同，那篇文章中指的不一定是HP服务器

红色狂想

Dreamwalker 发表于 2023-8-21 22:21
磁盘控制器就别想直通了，  网卡 GPU都没问题

你有直通过板载的USB控制器吗，是不是一直通后面的USB接口给虚拟机，板载microSD卡槽上的TF卡ESXi系统就废了？

c2h6o

红色狂想 发表于 2023-8-22 12:52
你有直通过板载的USB控制器吗，是不是一直通后面的USB接口给虚拟机，板载microSD卡槽上的TF卡ESXi系统就 ...

这个好像没问题，我给客户直通过USB的加密狗是可以的。
但USB可以用USB OVER 以太网的方式处理，这种方式还可以VMOTION。

Dreamwalker

红色狂想 发表于 2023-8-22 12:52
你有直通过板载的USB控制器吗，是不是一直通后面的USB接口给虚拟机，板载microSD卡槽上的TF卡ESXi系统就 ...

板载microSD卡槽是作为USB接口的存储设备
你把控制器直通了 那还玩啥

红色狂想

c2h6o 发表于 2023-8-22 14:06
这个好像没问题，我给客户直通过USB的加密狗是可以的。
但USB可以用USB OVER 以太网的方式处理，这种方式 ...

USB OVER以太网方式ESXi系统原生支持吗，有没有相关教程？服务器上的USB 2.0和3.0接口平常闲着也没用，想插个USB无线网卡给虚拟机用

红色狂想

Dreamwalker 发表于 2023-8-22 14:50
板载microSD卡槽是作为USB接口的存储设备
你把控制器直通了 那还玩啥

DL360 Gen9有6个USB接口，难道它们全部属于同一个控制器？

Dreamwalker

红色狂想 发表于 2023-8-22 15:07
DL360 Gen9有6个USB接口，难道它们全部属于同一个控制器？

显然你已经踩坑了

红色狂想

c2h6o 发表于 2023-8-19 07:58
可以通过VLAN隔离，多交换机多网卡隔离。只要资源够，物理网络上的隔离方法都是可以用的。
另外，为了速 ...

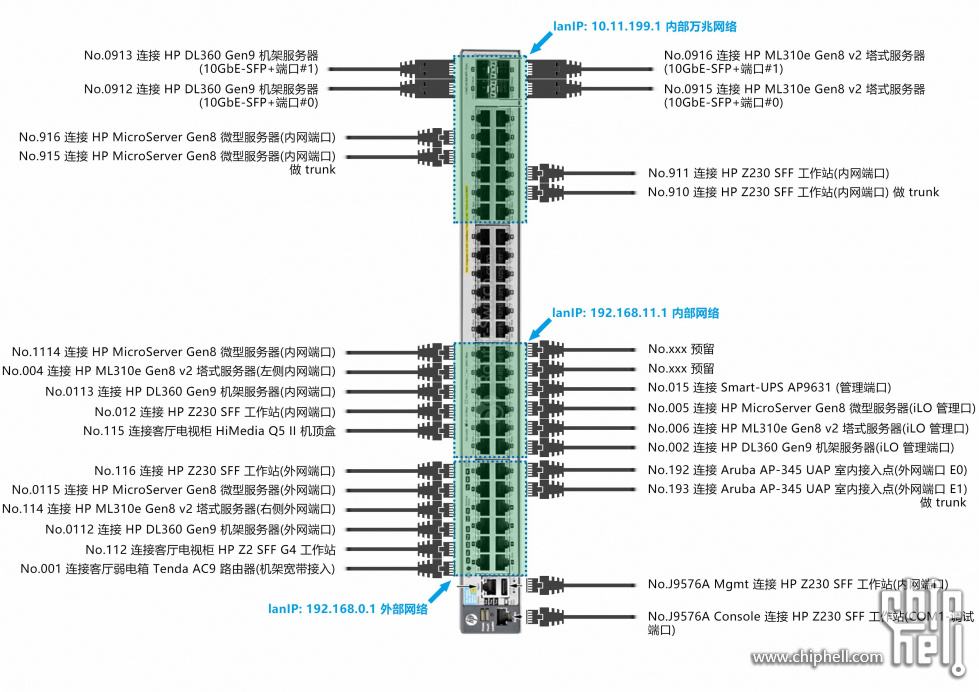

我现在就是通过物理交换机的VLAN分组隔离的，iSCSI走独立的SFP+万兆网络，你说的vMotion和Fault Tolerance应该都没问题，以下是主交换机端口关系图，这样拓扑存在不合理的地方吗？

c2h6o

红色狂想 发表于 2023-8-22 15:02
USB OVER以太网方式ESXi系统原生支持吗，有没有相关教程？服务器上的USB 2.0和3.0接口平常闲着也没用，想 ...

就一个软件，但需要外面 还要一个物理机器配合，如果多的话也有USB 服务器，但这个太贵。主要解决的是USB-KEY的问题。

c2h6o

红色狂想 发表于 2023-8-22 15:39
我现在就是通过物理交换机的VLAN分组隔离的，iSCSI走独立的SFP+万兆网络，你说的vMotion和Fault Toleranc ...

交换机端口设置成TRUNK，设置允许哪些VLAN通过，对应的虚拟交换机只要设置成对应的端口组，绑定VLAN ID就行了。其他需求之间物理交换机实现。

红色狂想

c2h6o 发表于 2023-8-22 17:23
就一个软件，但需要外面 还要一个物理机器配合，如果多的话也有USB 服务器，但这个太贵。主要解决的是USB ...

是不是ESXi系统下要装这个软件的Server端，然后虚拟机里再装他的Client端？
