ATX全铝紧凑机箱终于快完工了

下雪的冬天

箱体三维：长350*宽200*高350总共24.5L直插结构
主板支持：标准ATX主板
散热器支持：168高风冷
显卡支持：长度315/325/340
机箱风扇
主要散热5个14厘米风扇（或2个16厘米风扇+3个14厘米风扇）
辅助散热5个9厘米风扇
硬盘支持：最多5个3.5寸硬盘（硬盘会占用风扇位）

机箱正在参加第九届装机大赛MOD组，喜欢的给我加油哈
这个帖子后面可能也不会再更新了，感谢各位

关于体积，其实最开始想法就是把我想要的所有硬件能装进去，然后体积尽量小，尽量紧凑就ok了，也不是非要先按着多少升的体积再去设计。

11月25日更新:目前机箱打样进度已完成90%，预计月底开始试装

11月30日更新:目前打样已完成，期待装机后的效果哈哈。

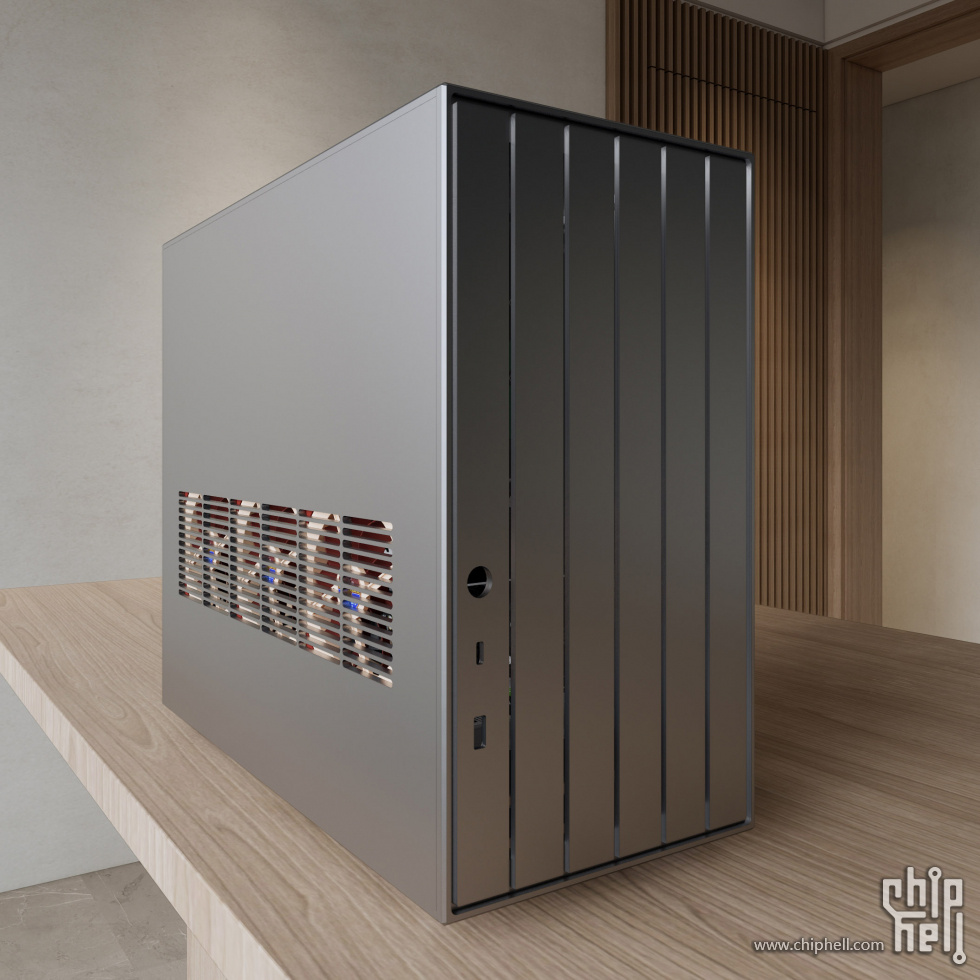

灰色外观


黑色外观


侧面

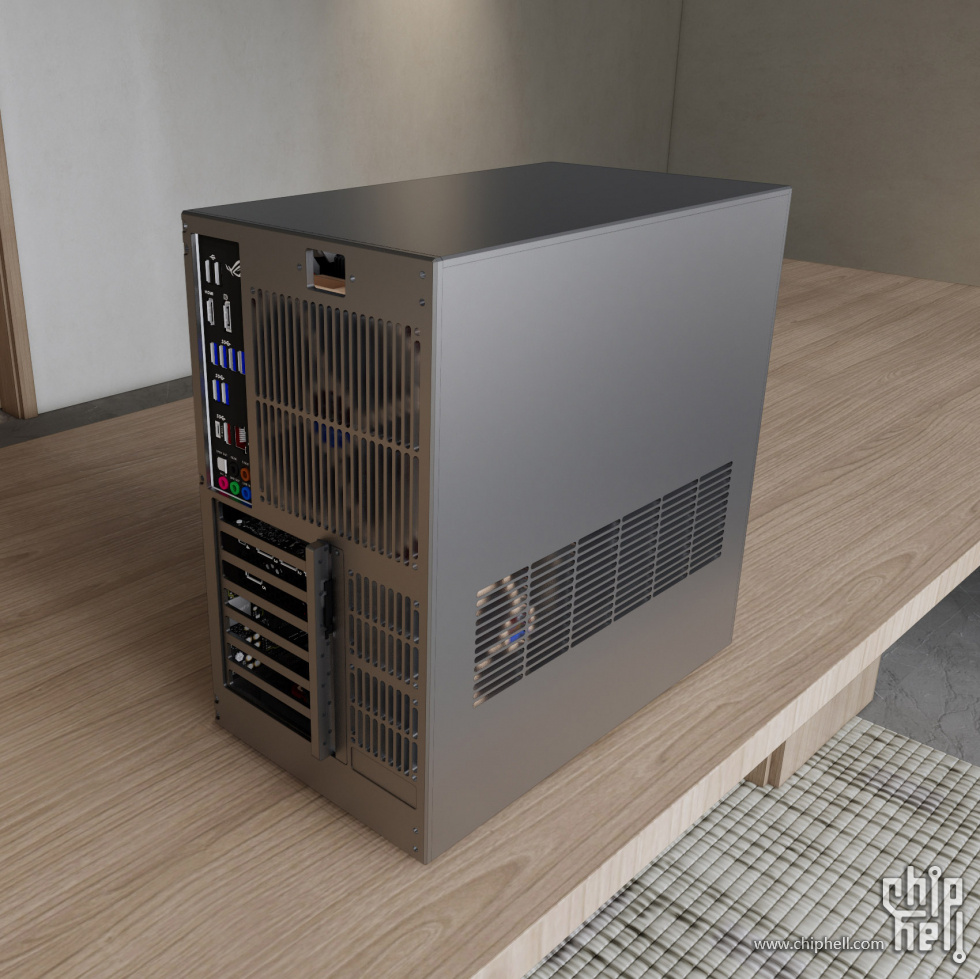

IO背面

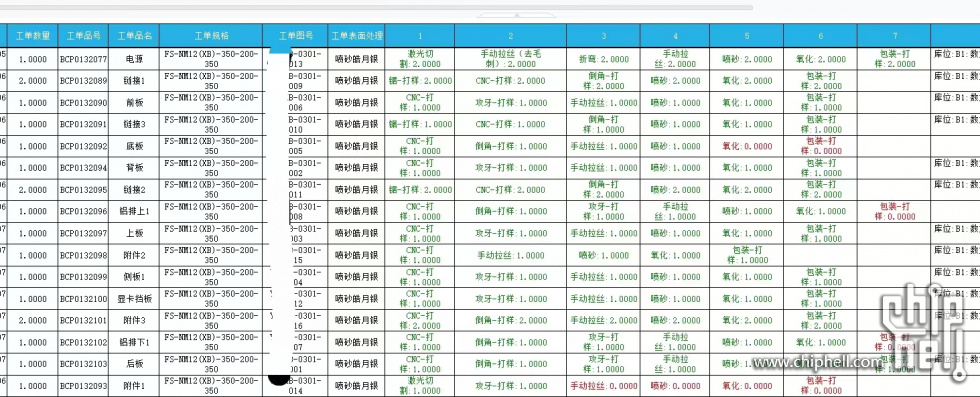

打样进度，绿色为已完成


11.30日更新
月末30号这天终于收到实物了，哈哈哈

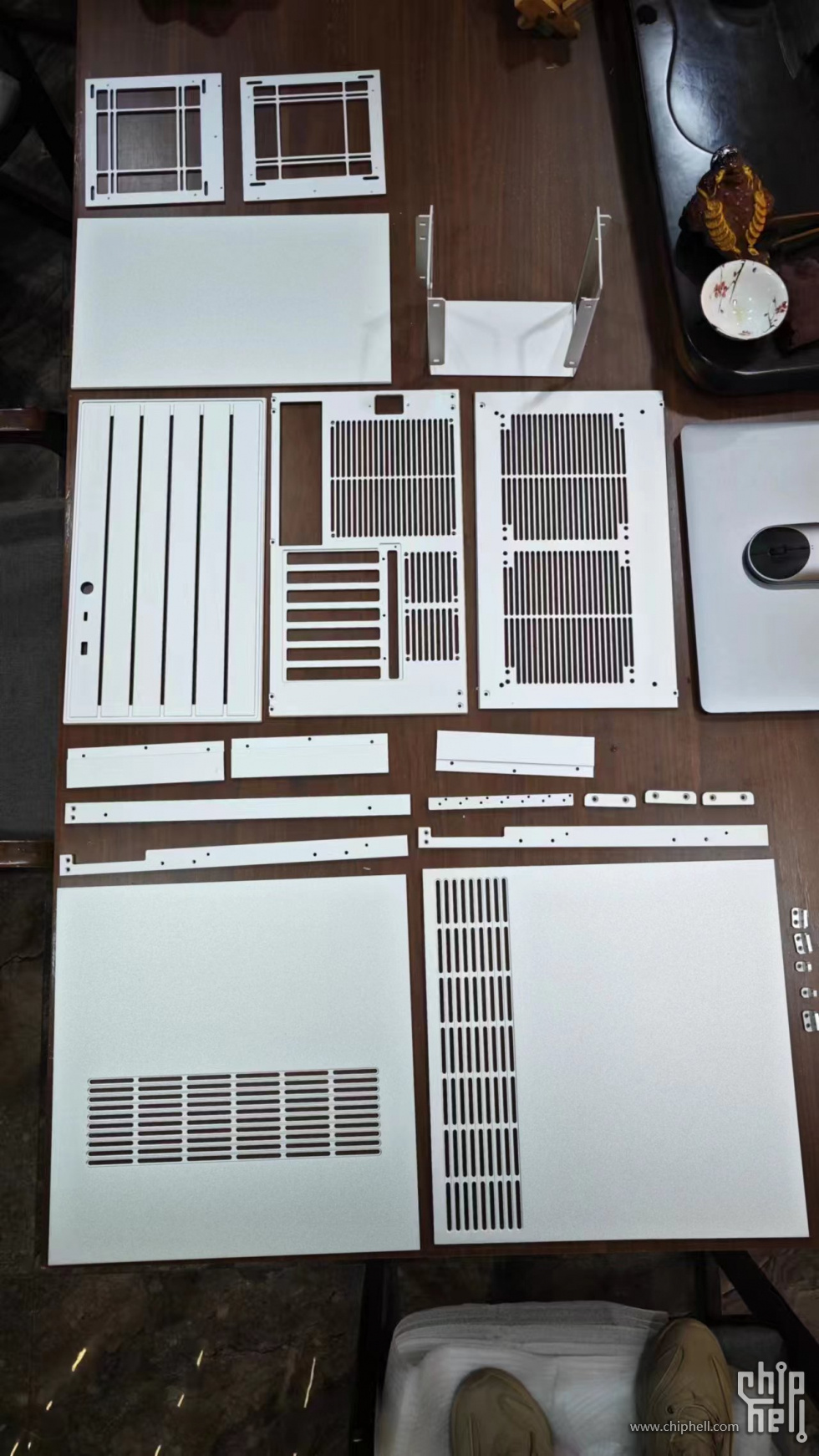

所有零件的全家福

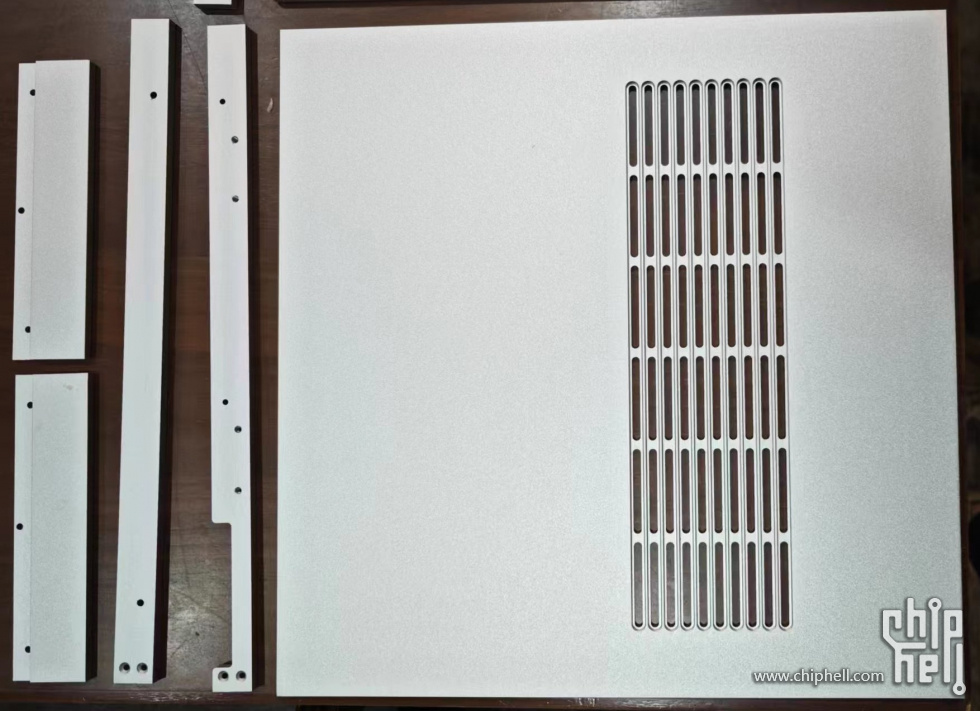

右侧板


左侧板

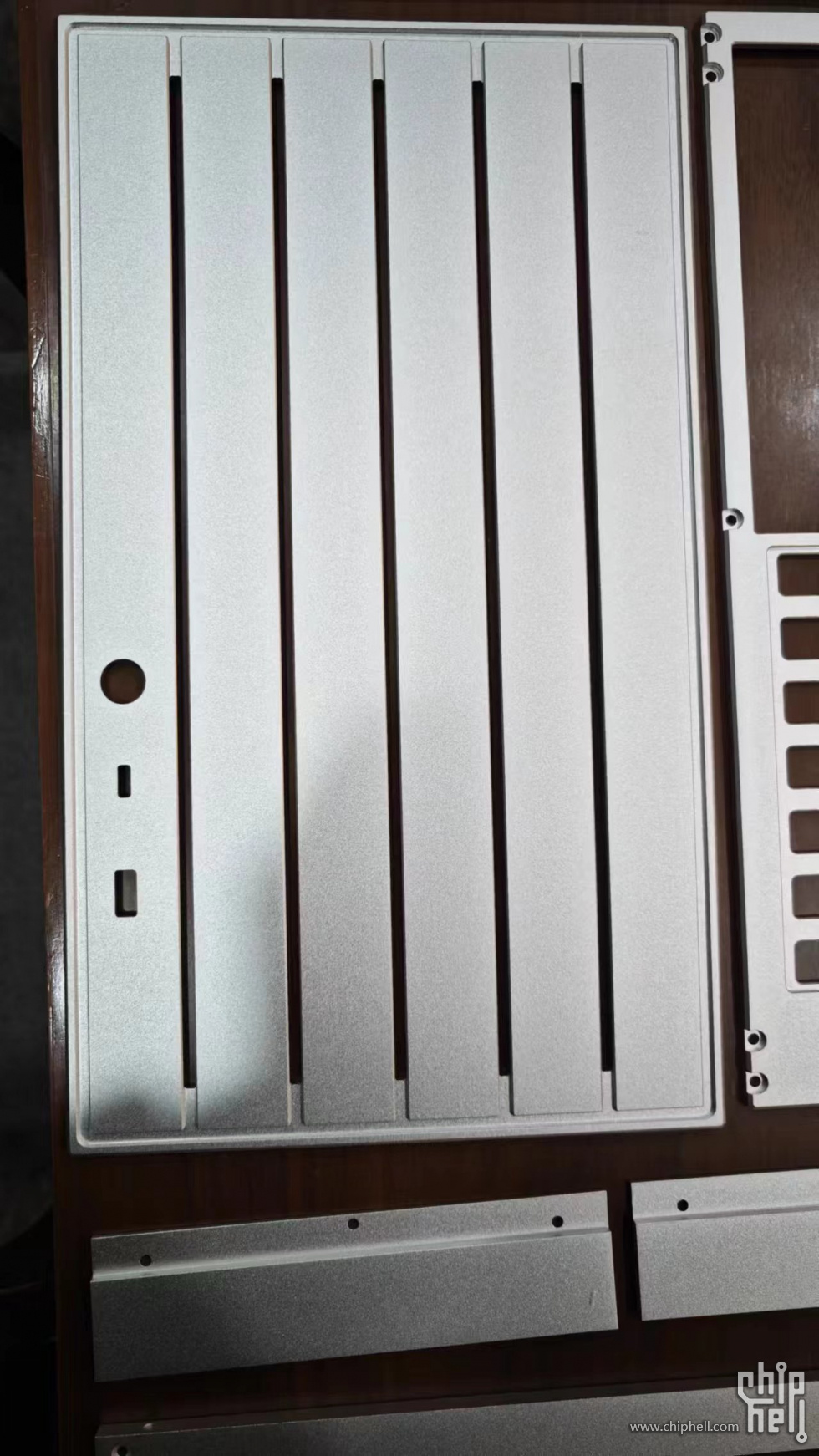

前脸

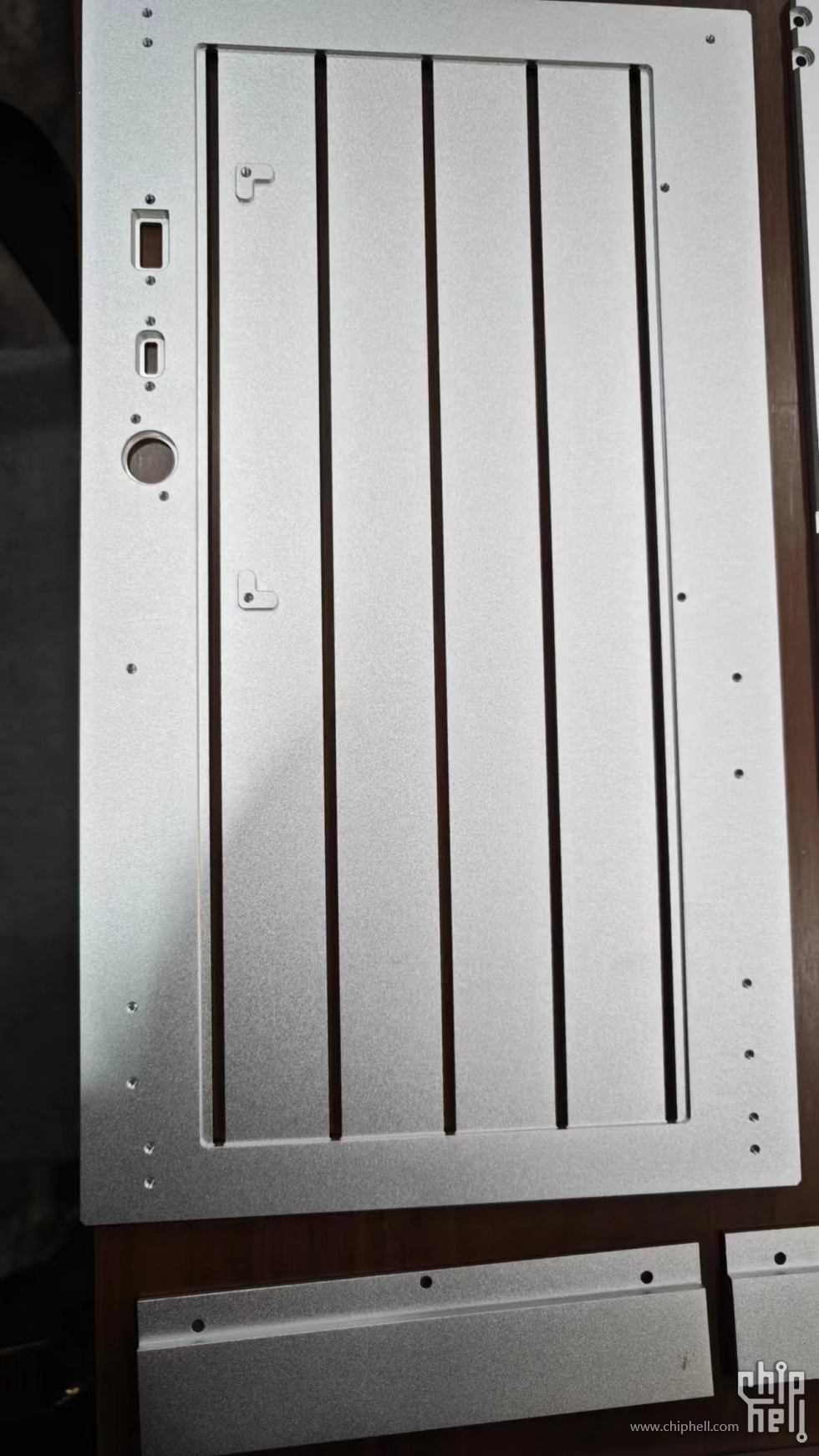

前脸背面

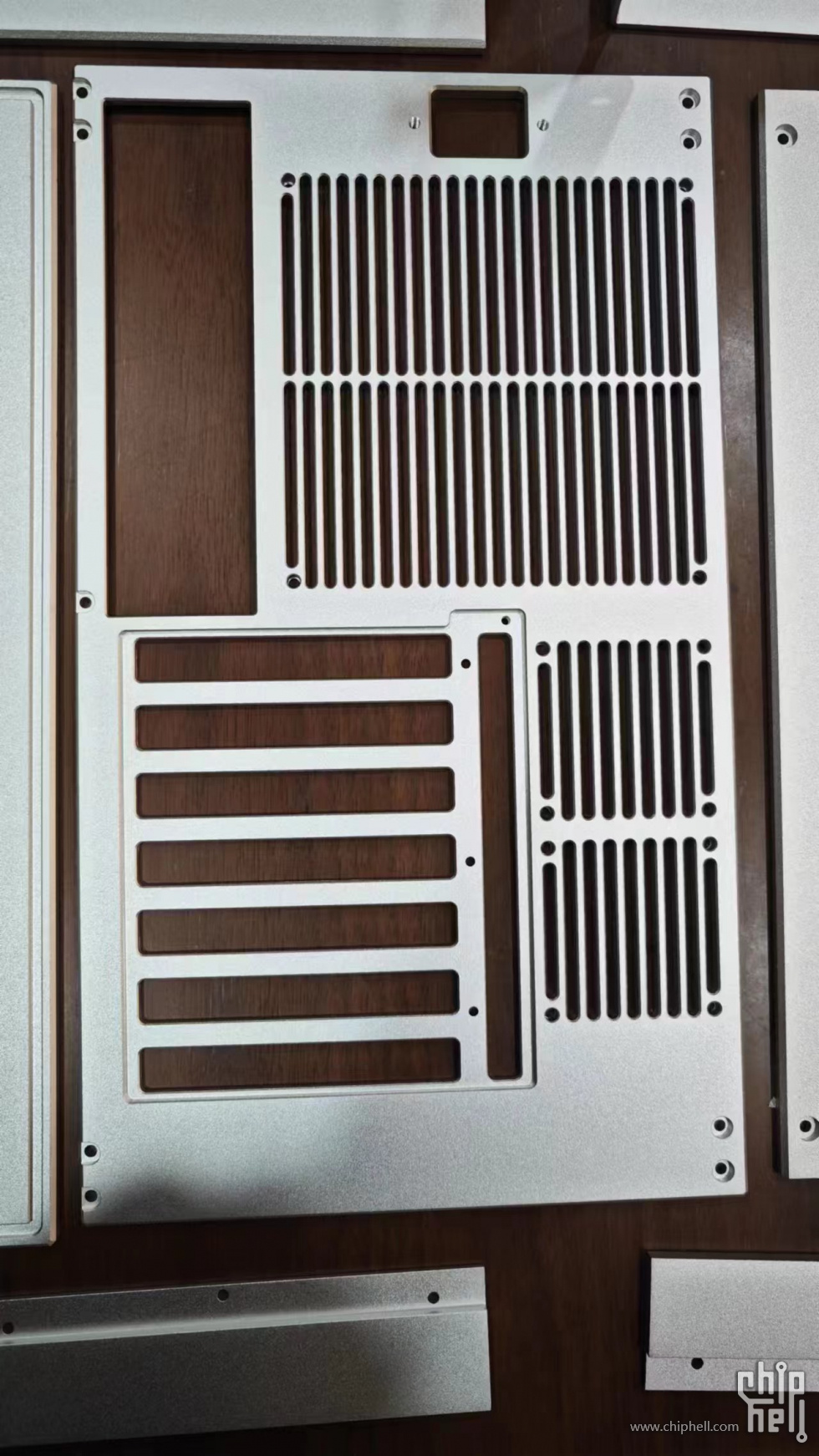

IO背板


底板

隔壁老黑

好好好

jxs1010

看起来不错啊

huihuige

跟进论坛时事~
改下设计~
加入空气滤芯~
集成空气净化器功能~

FartingDog

很像ABEE的W1啊

cuixiang

看样子，再怎么着都得1000元以上了。。。

vasomax

得多少缘份啊

NanamiShirone

前置io能做贴边一点，上下位置可调。这样放脚下和放桌子上会更舒服一点

KimmyGLM

cuixiang 发表于 2023-11-24 10:57
看样子，再怎么着都得1000元以上了。。。

显然你对全铝CNC的非量产箱子的价格没有太大的概念啊，这玩意起码2000，如果说中途有个破损，挂点啥的，再翻一倍

gbawrc

去年看你发过草图大师

下雪的冬天

隔壁老黑 发表于 2023-11-24 10:47
好好好

正好赶上第九届机王争霸大赛，兄弟给我加油哈

下雪的冬天

gbawrc 发表于 2023-11-24 11:09
去年看你发过草图大师

对的，我就是那个用草图大师整活的人

下雪的冬天

NanamiShirone 发表于 2023-11-24 11:03
前置io能做贴边一点，上下位置可调。这样放脚下和放桌子上会更舒服一点

本来做的紧凑的目的就是考虑到放在桌子上，IO的位置基本也是比较靠下的。

下雪的冬天

vasomax 发表于 2023-11-24 10:58
得多少缘份啊

打样加其他杂七杂八的最后3仟左右

下雪的冬天

FartingDog 发表于 2023-11-24 10:50
很像ABEE的W1啊

是有点像，其实很早就在想这个外观了

下雪的冬天

huihuige 发表于 2023-11-24 10:50
跟进论坛时事~
改下设计~
加入空气滤芯~

那跟我的初衷不匹配了，空气净化器想法是很好，但这体积

vasomax

下雪的冬天 发表于 2023-11-24 11:15
打样成本都是2千多 /捂脸

在下无福消受了....

lefeixiang82

得多少元份啊

gaoyi124

这箱子漂亮,就是舍不得买系列

ttt5t5t

超级大闷罐啊
另外现在的主板都提供非常多的前置IO，可以考虑顶部侧面正门都放上USB3.0

balde23

关注一波，合适的话弄一个

cuixiang

KimmyGLM 发表于 2023-11-24 11:04
显然你对全铝CNC的非量产箱子的价格没有太大的概念啊，这玩意起码2000，如果说中途有个破损，挂点啥的， ...

是我太小瞧~

LWSHH

关注一下

bluesky01

路过了

andy_v

外观尺寸大爱，但价格嘛... 是我的问题

山东001

很有质感

ryan9247

相当的好看啊，水冷支持360一体水吗？

不知怎么着

NanamiShirone 发表于 2023-11-24 11:03
前置io能做贴边一点，上下位置可调。这样放脚下和放桌子上会更舒服一点

赞成，并附议。
现在IO位置太低了，这种大机箱肯定是放在地面的，位置改高了更方便

朝夕问道

打样2000 量产只要1/3么

infish

关注一波，显卡支持340是怎么算的，挡板长度算上了吗，因为340上下正好是很多中端4090的长度区间，这几毫米的差别还真挺重要的，另外加个提手可好？
