买带固态马甲的主板需要注意马甲导热贴够不够厚。

ian4203

很多主板都自带m2固态散热马甲，马甲上一般会带有导热贴。

但往往由于主板厂商可能并不掌握市面上所有固态产品的相关数据，以及各个厂商型号的固态在PCB、颗粒以及生产方面的差异。

就导致了一个问题：导热贴可能厚度不足以完全压住固态，导致散热马甲不能发挥作用。


我这次就遇到了这个问题。

初次安装的时候，就感觉马甲最后没有压紧固态。（拧螺丝到最后的手感没有变紧）

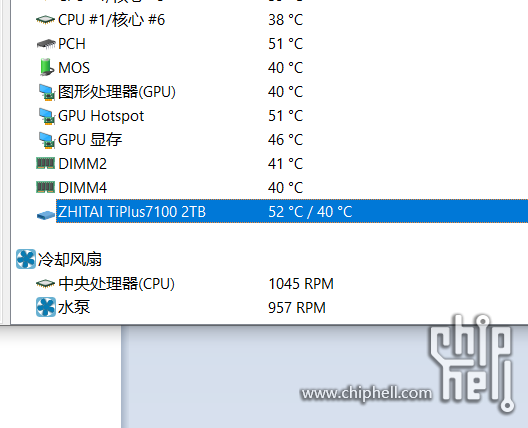

室温25，待机主控52，颗粒40。（测试不是很严谨，跑了一圈diskmark过了几分钟看的）

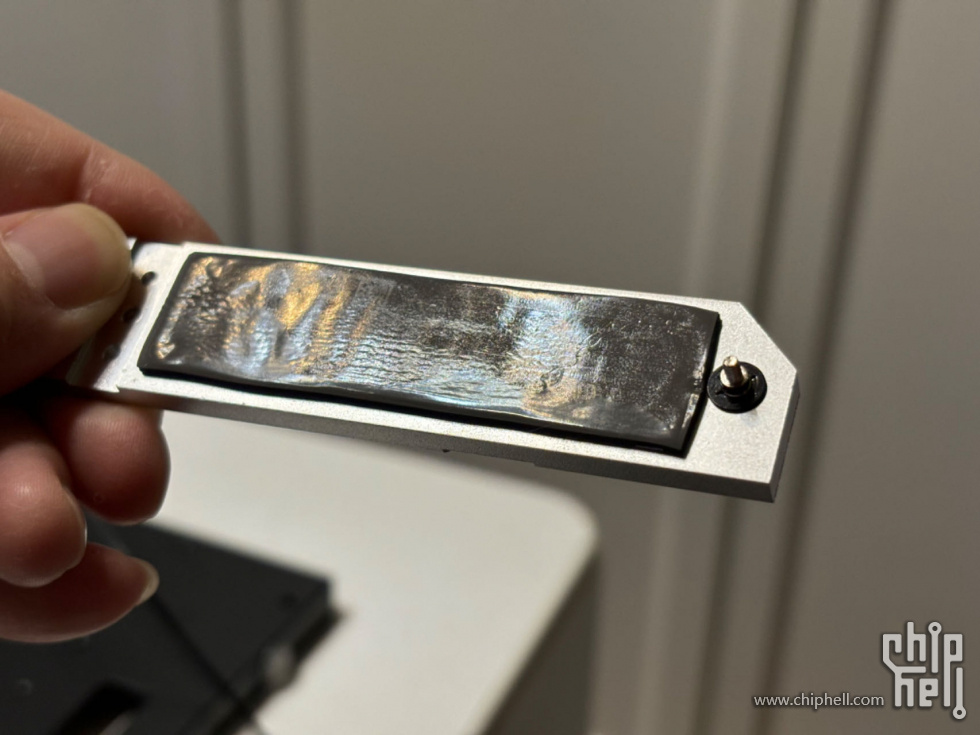

拆开后发现，马甲确实并没有完全与硬盘贴合，从散热贴上的痕迹可以很清晰的反映出来。（实物会更加清楚一些，导热贴看起来不均匀是因为我中间也稍微调整挤压了几次）


再放一个镜像对比

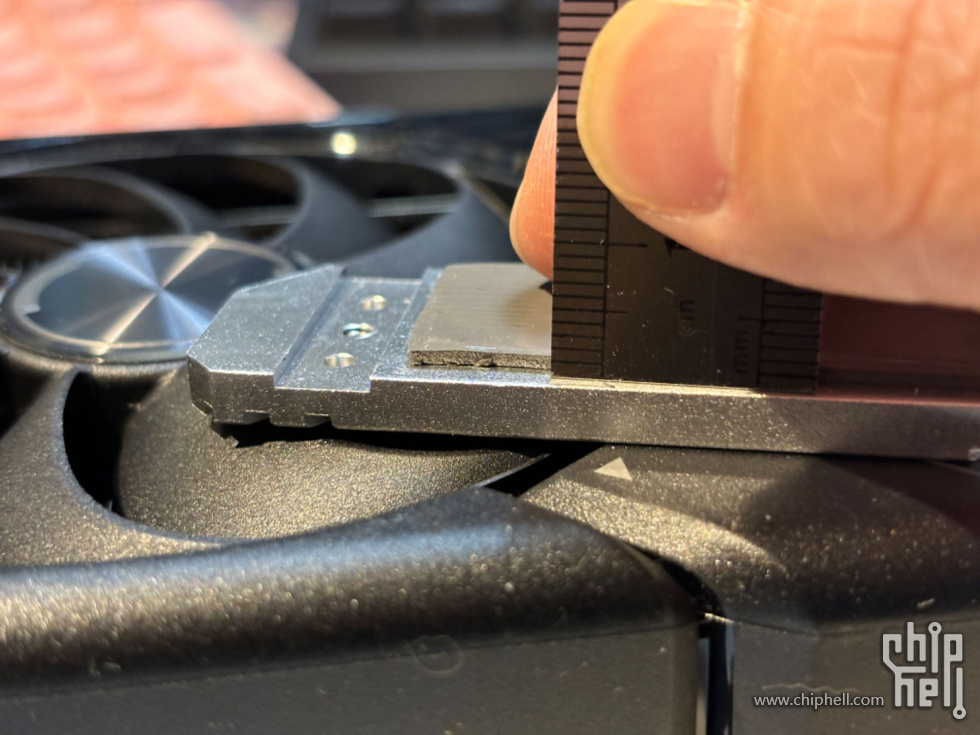

经过测量，主板马甲自带导热贴规格为1.5mm。


购置2mm导热贴更换

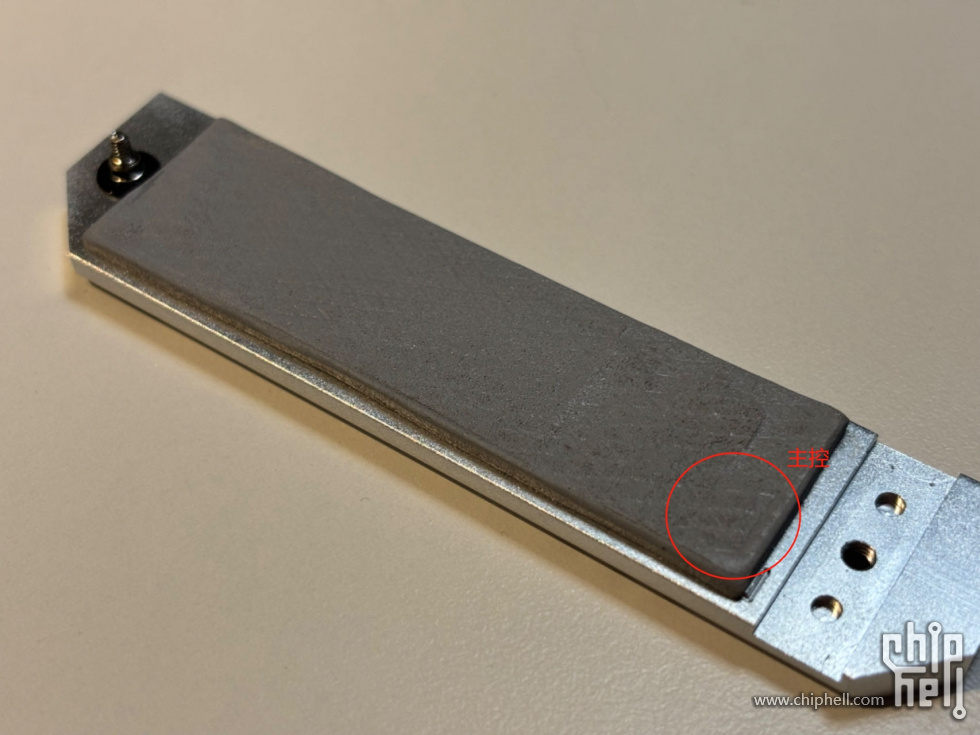

更换安装后再次拆下，可以较为清晰的看见挤压痕迹。


更换后变为48/37。

lzhdim

你换导热垫了？？？？？？？？？？？？


某宝上的那些有2mm厚的，搜搜？

我是传奇

用的SSD原装带的，主板的拆下来扔主板盒子里

ian4203

lzhdim 发表于 2024-1-22 19:28
你换导热垫了？？？？？？？？？？？？

买的HD90000

ian4203

我是传奇 发表于 2024-1-22 19:34
用的SSD原装带的，主板的拆下来扔主板盒子里

原装不带。

lzhdim

ian4203 发表于 2024-1-22 19:35
买的HD90000

我买的利民的HR09，，，

或者PCIE 5.0的话发热用HR10带风扇更好。

ian4203

lzhdim 发表于 2024-1-22 19:37
我买的利民的HR09，，，

或者PCIE 5.0的话发热用HR10带风扇更好。

我用的长存4.0 感觉倒是不需要那么暴力，而且那个位置已经被散热器挡死了。

andyaldi

如果风扇不挡着的话，建议上一个带鳍片的，例如JEYI佳翼神鳍一号之流的，比这个好太多了。
我也是之态的7100，解压缩10分钟以上，才53度左右（室温25度）

A2305

PS.导热垫过厚会导致M.2金手指接触不良，从而导致认不到盘

dedededede

主控和颗粒的高度不同，要用两种厚度的导热贴
