现在的高端显卡都成大板砖了，为什么没有这种设计？

qveydjdy

1、可以把显卡正面全部利用起来安装一整个LCD屏幕显示个性图像
2、显卡尾部进气 挡板出气，完全独立风道，不会让高功耗的显卡加热机箱内的其他零件，减少机箱风道散热压力提升电脑整体寿命
3、均热板+散热片的设计可以避免热管的重力问题，各种安装方向都不会有大的性能衰减

PS：觉得需要鼓风机风扇的人我不知道你对长300MM宽140MM高60MM的巨型散热器有什么误解，合理设计散热片间距4个6厘米风扇是完全可以散热的

xy.

吵吵吵

gladiator

就现在显卡那功耗，这风扇得1w转以上了，这服务器方案的噪音不是家用能接受的

jjq00812

本来就发热大，你还搞个屏幕

howelee

吹不透=无风扇

qveydjdy

gladiator 发表于 2024-1-24 17:44
就现在显卡那功耗，这风扇得1w转以上了，这服务器方案的噪音不是家用能接受的 ...

现在显卡厚度都70多了，4个6厘米风扇不需要高转速的

秦南瓜

@GTX680 soc

lee_jiunn

你这是设计，机房可以用，但是屏幕机房又用不上。价格20K以上，噪音100分贝以上，你考虑风扇厚度了吗，你有看看40mm的风扇有多大吗？领教过40暴力扇的起飞噪音吗？50或者60？那么显卡就不是板砖了，快成手提包了。

冰汐

尾部这两个小风扇挠痒痒呢？准备2万转起飞吗

qveydjdy

冰汐 发表于 2024-1-24 17:47
尾部这两个小风扇挠痒痒呢？准备2万转起飞吗

前后共4个这种风扇完全够用了

lee_jiunn

qveydjdy 发表于 2024-1-24 17:46
现在显卡厚度都70多了，4个6厘米风扇不需要高转速的

即使显卡70厚，风扇也只能用60的，你看看60风扇有多大，万转噪音什么概念

fhhghost

楼上楼下来找你家说为什么深夜还在装修

lee_jiunn

qveydjdy 发表于 2024-1-24 17:49
前后共4个这种风扇完全够用了

风压，风阻，风量，你算过吗？

邪恶的光B

结构是完全可以实现的，不过................试试四个电吹风打开满速时的那声音？

gladiator

qveydjdy 发表于 2024-1-24 17:46
现在显卡厚度都70多了，4个6厘米风扇不需要高转速的

6cm风扇不拉高转速那风量和风压不够的

MoonDigi

和单独弄一个屏幕比有啥优势？甚至还能整个侧板贴满

hp5152688

19款Mac Pro的机箱和双芯显卡就是这样的设计，只是没屏幕

PPXG

四个六厘米风扇？你知道你在说什么吗？
热知识：一个PCIE槽大概有2cm厚度

港城钢铁侠

很明确的告诉你吹不透，吹透的代价就是噪音起飞，用过服务器CPU散热的懂得都懂。实际上Nvidia的Tesla就有类似的无风扇显卡，完全依赖机箱的暴力扇

PPXG

qveydjdy 发表于 2024-1-24 17:49
前后共4个这种风扇完全够用了

NF-A6最大转速3000RPM最大风压2.18mm水柱
你指望两个这玩意一前一后夹汉堡去吹透一二十厘米“厚”的鳍片？

sun1a2b3c4d

PO主用过Mini LED吧？HDR1000+的型号动辄两三百瓦的功耗……电源适配器都需要外置，那发热量还想在内部装显卡？嫌面板高温老化不够快么？

chick314

风扇转数高=噪音大 这个和风扇品牌没啥关系 目前无解

ltx

PPXG 发表于 2024-1-24 18:32
四个六厘米风扇？你知道你在说什么吗？
热知识：一个PCIE槽大概有2cm厚度

单槽标准厚度20.32mm，三槽头部越过PCB放6cm风扇没得问题，末端（显示接口）倒是放不下

ltx

PPXG 发表于 2024-1-24 18:36
NF-A6最大转速3000RPM最大风压2.18mm水柱
你指望两个这玩意一前一后夹汉堡去吹透一二十厘米“厚”的鳍片 ...

20CM 三槽厚的鳍片面积空间很大，可以不用很密集的鳍片。参考NH-P1，也不需要这么稀疏。
实际例子2U那么点鳍片解热150W，鳍片密度减半，规模*4，大致算下来解热250-300W问题不大。再怎么说350W的涡轮4090也不是没有

Wolverine

6CM低转速吹不透的.......

PPXG

ltx 发表于 2024-1-24 19:13
单槽标准厚度20.32mm，三槽头部越过PCB放6cm风扇没得问题，末端（显示接口）倒是放不下 ...

都6cm三槽了那不还是大板砖吗？

PPXG

ltx 发表于 2024-1-24 19:18
20CM 三槽厚的鳍片面积空间很大，可以不用很密集的鳍片。参考NH-P1，也不需要这么稀疏。
实际例子2U那么 ...

问题来了那点高度但是风道巨长的鳍片解热250-300W，需要多高的风压？服务器没摸过也见过风道设计吧，真以为猫头鹰这种小风扇能吹透？
450W双槽的涡轮4090本坛就有开箱测试，你知道那种涡轮风扇的风量风压跟这种轴流风扇相比有多大区别吗？

ltx

PPXG 发表于 2024-1-24 19:23
都6cm三槽了那不还是大板砖吗？

可以理解为一个体积大号的半被动散热显卡。现在一堆4070 4080用4090的散热器大部分低负载情况下风扇都是不转的
他这个想法用4080及以下的核心稍微降压还是有点可行性的
有折腾有乐子看多欢乐

ltx

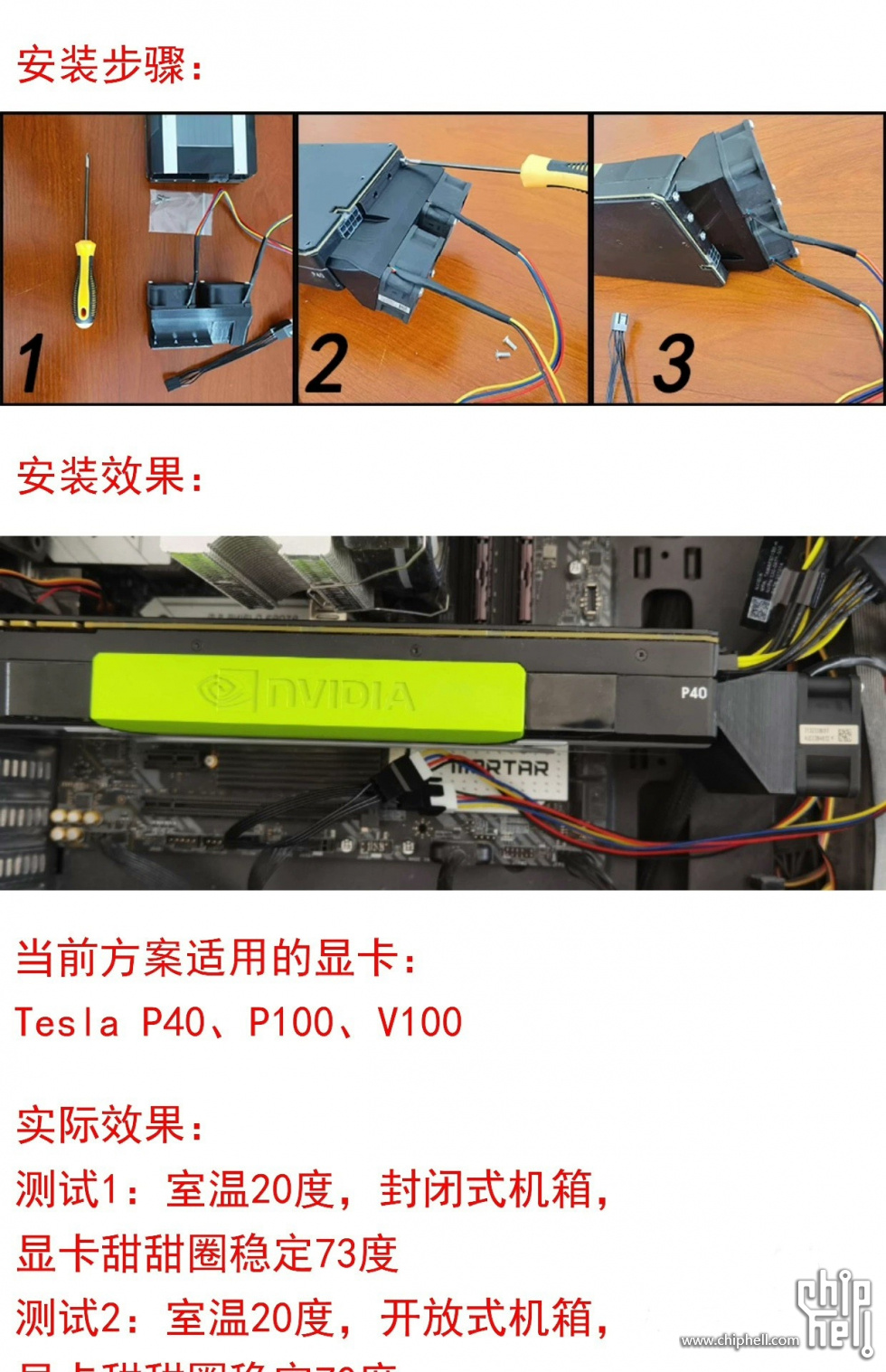

双槽，两个4CM风扇吹200W。参考一下
