小书房机柜设计求教

cecini · 发表于 2024-4-9 12:52

本帖最后由 cecini 于 2024-4-10 17:43 编辑

如下图，一面墙，A端是窗，B端是门和部分墙。
沿A到B计划弄个40cm深度的书柜。最多也就能45cm深度。
在书柜的B端计划预留空间给机箱/交换机等。
1. 直接把机箱/交换机放到书柜里这个可行吗？有啥需要考虑的事项？

2. 有没有其他更好的设计？ B端垂直墙那边引入了网线等，所以只能把机柜放到B端。机柜和书柜混合一起的话肯定不好看
一个方法是在B端至少留出60cm宽度，单独购买个60*60的机柜，即深度60cm，比旁边的书柜多出了20cm。以后可操作空间就大了

voandrew · 发表于 2024-4-9 13:57

留好风道和散热。

netjunegg · 发表于 2024-4-9 17:21

如果机柜不对着门, 放墙角, 挺好的

pooChai · 发表于 2024-4-9 17:27

本帖最后由 pooChai 于 2024-4-9 17:38 编辑

很吵,最好用砖垒个储物间,里面放个开放式机架,墙上装两个带滤网的换气扇往里吹,一个正压的无尘机房就诞生了,机架上可以灵活调整层板,下面放机器上面储物放一些包装盒方便回血

蓝色星芒 · 发表于 2024-4-9 18:31

看多少设备和什么设备。如果用柜体包起来，只要留好充足的进风和排风，柜子内空气流通，问题不大。不过风扇和hdd的声音夜深人静的时候还是可以的

WHOISCHARLIE · 发表于 2024-4-10 11:37

网上有很多深度40cm的开放式机柜。用百叶窗柜门，弄几个12cm以上的pwm风扇朝外吹风，温控调速，做好防尘就OK了。

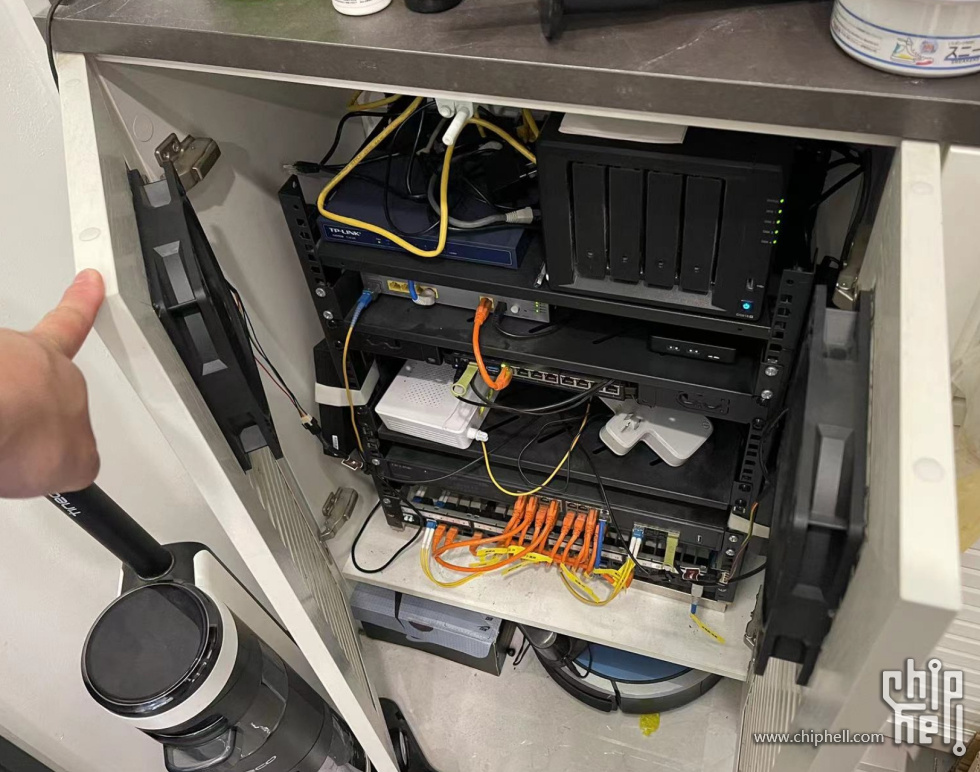

我自己就是这么弄的18U的机柜放在衣柜里，夏天不开空调温度只比室温高5c

rgmeeqgnui · 发表于 2024-4-10 15:29

最好有实地照片

书房里放机柜，噪音问题也挺烦人。

cecini · 发表于 2024-4-10 16:12

pooChai 发表于 2024-4-9 17:27
很吵,最好用砖垒个储物间,里面放个开放式机架,墙上装两个带滤网的换气扇往里吹,一个正压的无尘机房就诞生了 ...

小空间，垒砖有点不现实

cecini · 发表于 2024-4-10 16:12

WHOISCHARLIE 发表于 2024-4-10 11:37
网上有很多深度40cm的开放式机柜。用百叶窗柜门，弄几个12cm以上的pwm风扇朝外吹风，温控调速，做好防尘就O ...

你的可以参考下？

cecini · 发表于 2024-4-10 16:16

rgmeeqgnui 发表于 2024-4-10 15:29
最好有实地照片

书房里放机柜，噪音问题也挺烦人。

书房B边的墙有弱电箱，顺便把所有弱电（hdmi/光纤/网线等）和强电都接到书房内部，比如交换机，nas，工作站机箱等。看来噪音是必须考虑的问题了

cecini · 发表于 2024-4-10 16:20

蓝色星芒发表于 2024-4-9 18:31
看多少设备和什么设备。如果用柜体包起来，只要留好充足的进风和排风，柜子内空气流通，问题不大。不过风扇 ...

书柜现在已经确定40cm深度了。假如整面墙都做成书柜，在B端留出60-80cm放设备，柜子内风道如何设计呢？上下吗？

蓝色星芒 · 发表于 2024-4-10 16:57

cecini 发表于 2024-4-10 16:20
书柜现在已经确定40cm深度了。假如整面墙都做成书柜，在B端留出60-80cm放设备，柜子内风道如何设计呢？ ...

按照你说的，书柜靠墙，那基本是正面向下？也就是开门方向是向下开门？设备应该是放在台面下方的柜子里，一般台面是70cm的高度。去除地面5-10cm的踢脚线，那就是可以放设备高度在60cm

不知道你放哪些设备，暂定3层，最底下一层放pdu，ups，光猫这些，二层放交换机之类的，三层放nas。那么二层层板前后部和三层层板的前部要做成凹进去的，或者是格子板，方便1 2 3层的风道通畅。

然后门是在下方，那么门上可以在2层的位置开个矩形洞口（百叶窗造型？内部用丝袜做防尘）。然后在三层的左侧后部放2个风扇排风，让内部形成负压。

还有1种就是每层1个进风口，隔板要封死每层的缝隙。每层的门开洞1个风扇，带风尘网或者用丝袜套起进风面；然后每层的左侧后部都开个孔用来排出热气，此时是正压，每层前部强制进入冷空气，冷空气被设备从正面吸入，尾部排出热空气，因为是正压，在从左侧后方的孔排出，后方的孔也要做防尘，其实是防止虫子进入

cecini · 发表于 2024-4-10 17:28

本帖最后由 cecini 于 2024-4-10 17:32 编辑

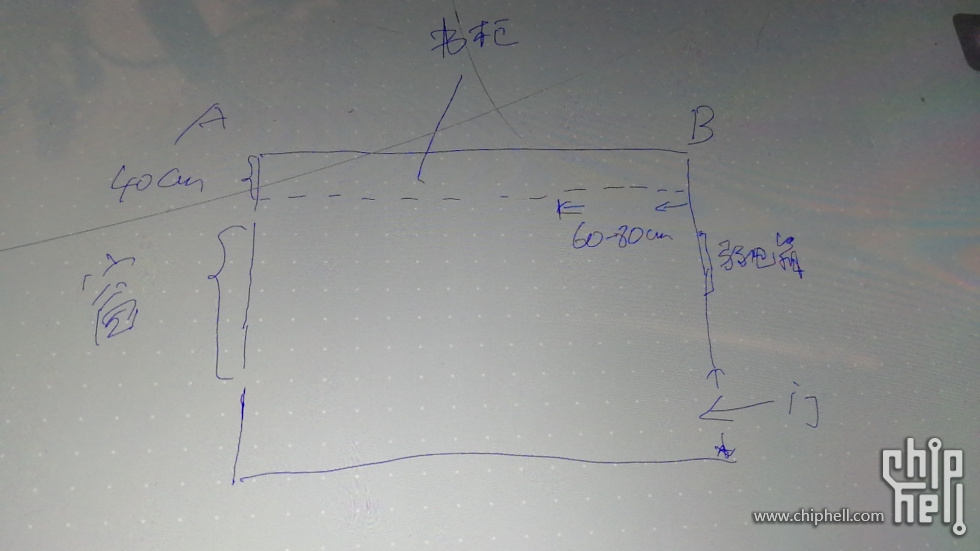

这是平面图。

cecini · 发表于 2024-4-10 17:37

本帖最后由 cecini 于 2024-4-10 17:51 编辑

蓝色星芒发表于 2024-4-10 16:57
按照你说的，书柜靠墙，那基本是正面向下？也就是开门方向是向下开门？设备应该是放在台面下方的柜子里， ...

不好意思，图示的有点太简单，请看上层楼的图。
弱电箱/吊顶里的线基本都拉到书房这里了，这里可以算是控制交换中心，只能在这里放置交换机等设备
书柜基本上到房顶，所以高度不用考虑。
主要考虑深度即到墙的距离和风道/防尘/降噪设计。

兽人9527 · 发表于 2024-4-10 17:41

买铝材搭弱电机架放书柜里

蓝色星芒 · 发表于 2024-4-10 17:42

cecini 发表于 2024-4-10 17:37
不好意思，图示的有点太简单，请看上层楼的图。
书柜基本上到房顶，所以高度不用考虑。
主要考虑深度即 ...

40cm的宽度，是一排的书柜？连在一起的书柜？

另外你有多少设备？分别是哪些？后期有想法要上哪些设备吗？

cecini · 发表于 2024-4-10 17:55

本帖最后由 cecini 于 2024-4-10 18:06 编辑

蓝色星芒发表于 2024-4-10 17:42
40cm的宽度，是一排的书柜？连在一起的书柜？

另外你有多少设备？分别是哪些？后期有想法要上哪些设备吗 ...

是，可以说整面墙全是书柜，深度40cm，就是书柜到墙的距离。
现在必须有的设备就是交换机和matx nas，也可能放置打印机。以后可能上atx/eatx的机器，功放。路由器倒是不用放这里，放吊顶里了（当时设计的是猫到吊顶，吊顶路由器到书房机柜交换机）。

蓝色星芒 · 发表于 2024-4-10 18:46

cecini 发表于 2024-4-10 17:55
是，可以说整面墙全是书柜，深度40cm，就是书柜到墙的距离。
现在必须有的设备就是交换机和matx nas，也 ...

40 厘米的深度，放matx勉勉强强正放吧，毕竟要留前后空间的，尤其是后部。

个人建议如下：

还是分3层，最下面1层放电源插座什么的。第二层是次要设备层，发热不多的；第三层放主要设备层，发热高的。总高度控制在70以下。在来个第四层，第四层隔板和第三层设备顶部尽量紧贴，第四层的隔板的支架孔用那种活动的小圆点，高度可调的。

因为你是连排的柜子，热量只能从前部排出，或者愿意牺牲上部深度的，那就是类似烟囱通到顶部，顶部散热空气，可以不要第四层。

同样的，1层是电源插座，二层底板可以封死；3层底板后部留空间可以让热空气上升；4层底板后部空间留大点方便热空气上升并从4层排出。

2 3层的下方正门开矩形洞，可以上百叶，洞的大小根据里面设备来，建议开一样的大小，美观些。比如里面的nas前置风扇是2个，那开孔就2个风扇的大小，百叶后面上防尘或者丝袜；后期可以考虑加风扇或者不加

4层前部开一排孔，比如4个8cm风扇并排的，出风方向可以用百叶调节。就是2层的热量从3层底板后部上升，汇合3层的热量，到达4层前部排出。所以4层隔板要尽量贴3层的设备高度。

下面是示意？有点抽象

—————————
|       4层风道    】一排风扇（4个8cm的），风要么直吹→，要么百叶向上，千万不要百叶向下
|          ——————
|    3层设备高度
|                            】2个风扇大小的孔洞，注意防尘，后期可以加装风扇，负压进风
|    3层设备尾部不能超过这个底板的深，不能占用后面的留空
|    _________________
|
|    2层设备          】2个风扇大小的孔洞，注意防尘，后期可以加装风扇，负压进风
|—————————
|             1层插座
|—————————

cecini · 发表于 2024-4-10 21:21

我先学习下

cecini · 发表于 2024-4-11 10:19

本帖最后由 cecini 于 2024-4-11 10:24 编辑

1，按您的建议我画了这个草图。柜子上方空间还是要利用的。实线就是柜子最外面的，那些虚线是底板。
2，是否可以在左侧面板开孔把热量导入书格子那边？
3，————————|
—————
|______|
是否也可以这么设计，左边40cm深度右边为了放设备深度改为60cm。
这样是否2/3/4层也可以在左边侧板开孔？
4，您提到的洞或风扇位置比如23层下面正门，还有4层前部。您看看我画的图里正确吗？

cecini · 发表于 2024-4-11 10:21

蓝色星芒发表于 2024-4-10 18:46
40 厘米的深度，放matx勉勉强强正放吧，毕竟要留前后空间的，尤其是后部。

个人建议如下：

帮忙看看楼上的

蓝色星芒 · 发表于 2024-4-11 11:15

cecini 发表于 2024-4-11 10:19
1，按您的建议我画了这个草图。柜子上方空间还是要利用的。实线就是柜子最外面的，那些虚线是底板。
2，是 ...

4层不用那么高，主要是给风道用的，10cm差不多了。

书柜是40cm的深度，摆放设备的是60cm的深度，留了20cm的空间出来，这20cm的空间你想做左侧排风，是可以的。

二三层的进风孔，可以根据你放置的设备来定位置、大小还有美观度来定，尽量直接面对设备的进风口。4层的底板贴三层的设备是为了热量只能往上从4层出去，同时对于3层设备来说，本层的设备两侧边到柜体还是有空间的，可以用纸板之类的封一下，就保证3层的设备前面是冷气，后面全是热气且只能从4层排走。

cecini · 发表于 2024-4-14 19:43

蓝色星芒发表于 2024-4-11 11:15
4层不用那么高，主要是给风道用的，10cm差不多了。

书柜是40cm的深度，摆放设备的是60cm的深度，留了20c ...

定制书柜的师傅说不太建议机器放到木柜（就是爱格板）里，散热不行。建议还是留出空间单独放机柜。你怎么看？

enpingking · 发表于 2024-4-14 21:56

本帖最后由 enpingking 于 2024-4-14 22:06 编辑

cecini 发表于 2024-4-14 19:43
定制书柜的师傅说不太建议机器放到木柜（就是爱格板）里，散热不行。建议还是留出空间单独放机柜。你怎么 ...

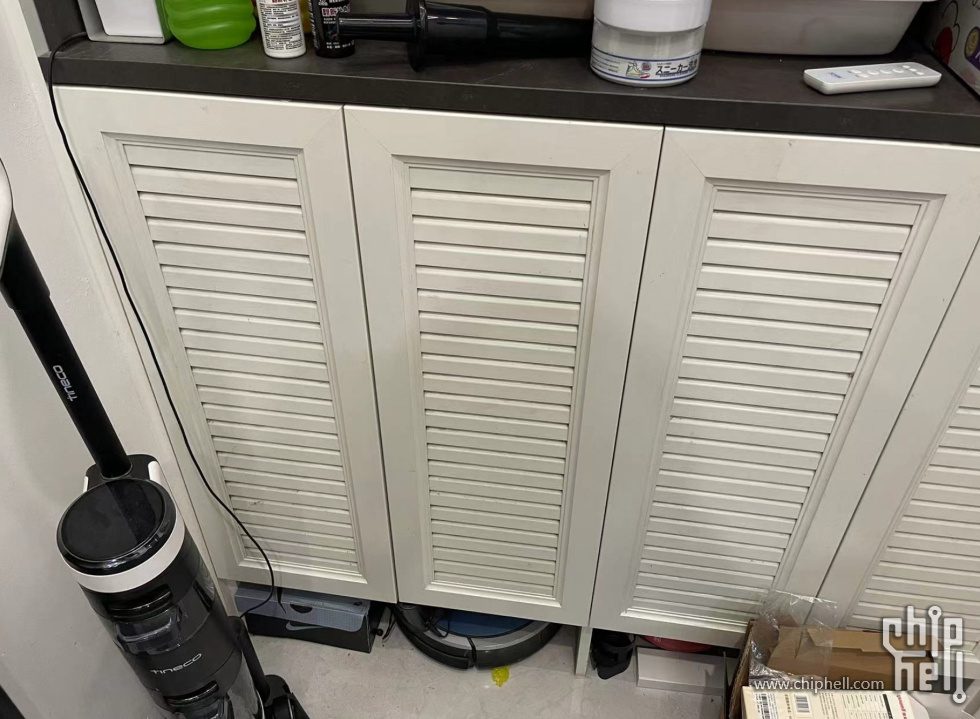

你把部分机柜部分的柜门做成百叶，然后百叶的顶上用3m的无痕双面胶贴两个18cm的穿甲弹，然后用一个温控插座接一个12v的小变压器，完事

过来人的说法，如果放书柜底下的话，不要买成品机柜，就用2020型材铝加机柜立梁做就好了，图2是拆了一个机柜临时做的，这两天有空刚好搭了个框架机柜放进去，整理下

cecini · 发表于 2024-4-14 22:27

enpingking 发表于 2024-4-14 21:56
你把部分机柜部分的柜门做成百叶，然后百叶的顶上用3m的无痕双面胶贴两个18cm的穿甲弹，然后用一个温控插 ...

你这个方案柜子深度多少？
设备放书柜：我这书柜40cm深度，弄上你说的框架，刚好能放matx机箱，不能放更大的了，atx只能放到书桌上面或下面了；这个方案散热没问题吧？(如果散热没问题，计划坚持这个方案)
设备放机柜：整面墙全是书柜，只在右边留出65cm长，高度1m多（三层和顶部预留空间）放单独机柜。可以买60*60规格的机柜。就是这次深度60，比书柜多了20cm，估计不美观；还有机柜上部应该预留多大空间才不会被上部书柜板挡住散热

enpingking · 发表于 2024-4-14 23:52

本帖最后由 enpingking 于 2024-4-14 23:58 编辑

cecini 发表于 2024-4-14 22:27
你这个方案柜子深度多少？
设备放书柜：我这书柜40cm深度，弄上你说的框架，刚好能放matx机箱，不能放更 ...

还是看你需求吧，如果60深的设备不是必须，就没必要单独上机柜，你还得考虑机柜的通风。
我这玄关柜只有350深，架子我做到320深，设备基本够用了，给你参考下新的机柜框架清单，中间宽的那根512不要动，高度跟深度你看着加，我建议你400深的就做到350-380。
另外，我这种百叶柜门是当时让全屋定制特意做的，他们意思是材质只能是铝合金。

还有就是后期自己看着设备数量买300深的机柜托盘就ok了


cecini · 发表于 2024-4-22 13:12

最终决定上机柜。这个机柜可以买80cm深的。师傅的建议：机柜放地上，机柜1.5m上部是书柜40cm深。高度0.9m到1.5m之间是活动区域可以根据机柜购买高度来调节。目前B角落垂直墙高度37cm和62cm处有电源和弱电线。请问可否把机柜抬高？
