多台主板24pin电源11、12口烧毁融化

勇敢的菜鸟

多台主板24pin电源11、12口烧毁融化，
平台为多显卡，电源为长城G20-2000W电源。
显卡全部为pcie3.0 x1转x16延长线转接。（显卡数量 华硕4070x5个）
CPU为i7-9700 ，主板华硕z390-p
主板上其他电源输出接口，如风扇接口只接了CPU散热风扇、（普通1个风扇）
机箱12v风扇6个，供电全部来自转接显卡供电口。
硬盘为一个sata固态。
工作时整机功耗1200w左右，电流5251mA左右。
烧毁的主板接口：

主板接口1

主板接口2

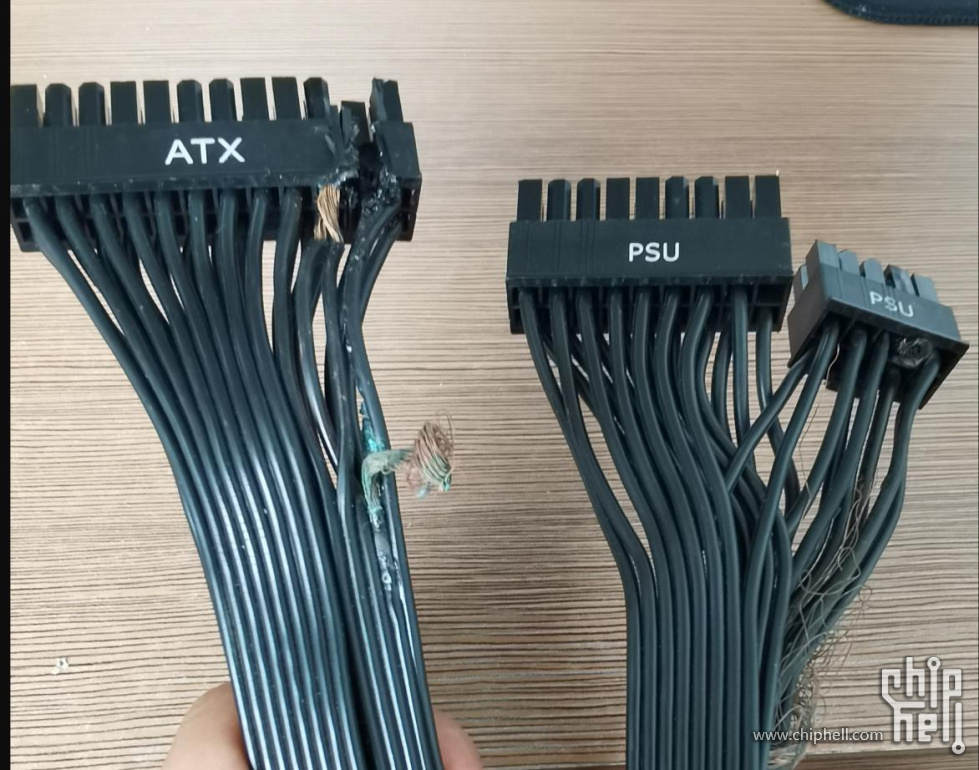

烧毁的电源线接口：





最严重第一个，电源线主板端24pin接口、电源端接口。两边都烧毁：


求原因。

ssking

煅炼常见

原因是显卡 PCIE会取电75W，显卡一多，主板供电负载过大，就会高温发热烧融

解决办法

找单独有显卡供电的PCIE延长线，或“专门”跑多显卡的主板，会有多余的供电，避免集中从24PIN口取电

伦风凝星

忘记镜像了。确实是12V

momo77989724

多卡 谁拿消费级垃圾板子跑的  延长线有没有接额外供电  一般是SATA或者GPU 6PIN
590 690开始有PCIE额外供电  390就算了 本来板子就够垃圾   390干活我只见过群里上超神的。。。后面也噶了

基本都是超微 的H和X系列

再差也是专门的B85  有单独PCIE供电


你不会在跑SMH吧？

Mufasa

烧掉的是12V供电线

如果你是矿，那么用带外接供电的显卡延长线即可解决问题。

如果你是跑AI，那么有专门的多卡平台，底板供电是强化过的。

普通家用主板就这下场，一块显卡从PCI-E插槽取电75W，四块就是300W，对应12V 25A
24Pin插头里面只有两根线是12V，一根跑12.5A，必然烧毁。

烛火温暖

ssking 发表于 2024-7-17 23:44
煅炼常见

原因是显卡 PCIE会取电75W，显卡一多，主板供电负载过大，就会高温发热烧融

以前的四路泰坦，在X主板平台上好像没事啊，X系列主板有优化是吗？

niqian6666163

烛火温暖 发表于 2024-7-18 00:40
以前的四路泰坦，在X主板平台上好像没事啊，X系列主板有优化是吗？

有时候还得看卡的型号，有些卡是不会从pcie那里取电的。

可以抱的萝卜

这两个都是12V，PCIE设备过多导致，要用专门有提供PCIE供电的主板才可以

fcs15963

主板在最下方有一个PCIE的辅助供电口，不是装样子的，PCIE设备较多时得接，尤其是堆料不够的板子。

saiyaman5

我不喜欢无外接供电显卡的原因， 把供电都押宝在主板那根12v上

nekotheo

烛火温暖 发表于 2024-7-18 00:40
以前的四路泰坦，在X主板平台上好像没事啊，X系列主板有优化是吗？

当时这些板子会给额外的pci-e供电口

jhjjrr

我记得我的映泰790GX主板上就有个大4pin供电接口

jhjjrr

Mufasa 发表于 2024-7-17 23:58
烧掉的是12V供电线

如果你是矿，那么用带外接供电的显卡延长线即可解决问题。

12.5A， 一平方的线足够，何况这线一般都是1.5平方的     你说的必然烧毁 肯定不对。

jhjjrr

怀疑你是没插好导致的接触不良   如果是过载，那整根线都应该烧了才对   只有接口的地方 还是接触不良导致。

dcl2009

jhjjrr 发表于 2024-7-18 14:51
12.5A， 一平方的线足够，何况这线一般都是1.5平方的     你说的必然烧毁 肯定不对。 ...

线肯定没问题，别说12.5a，长跑20a都没问题，有问题的是接插件，这玩意一看就是5a以内供电的那种，时间长了必然融化

Mufasa

jhjjrr 发表于 2024-7-18 14:51
12.5A， 一平方的线足够，何况这线一般都是1.5平方的     你说的必然烧毁 肯定不对。 ...

这个地方通常用AWG18，0.8平方毫米，额定电流6A

即使用AWG16，1.3平方毫米，额定电流也只有10A

而且那个金属接插件（插针）的额定电流只有8A

12.5A无论怎样都会烧毁。

千古伟人空一格

啥显卡？PCIE设备有几个，看样子可能是pice供电超过75W了

skanlife

烛火温暖 发表于 2024-7-18 00:40
以前的四路泰坦，在X主板平台上好像没事啊，X系列主板有优化是吗？

以前多路主板全都有专门的6Pin供电给PCIE槽加成，R4E(X79)开始就有，说明书明确说明多卡必须插入否则有烧毁插座风险。再往前R3E时代是软驱口插主板上供电。

勇敢的菜鸟

感谢各位！确实是普通主板显卡接的太多了，而且都是X1转x16的延长线，无外接供电，导致这两个接口负担太大。

weindy

这也算是交学费了，没整机一键火化已经不错了。另外题外话，楼主的帖子跟楼主的id很般配。。。

ouqihang

jhjjrr 发表于 2024-7-18 14:53
怀疑你是没插好导致的接触不良   如果是过载，那整根线都应该烧了才对   只有接口的地方 还是接触不良导致 ...

电脑供电线不是瓶颈，显卡的双8pin 一组线就能带，到了接口那再分2组。
所以显卡供电烧的是接口。
