乔思伯打孔后引发的机箱定制设计小心思

hacmp

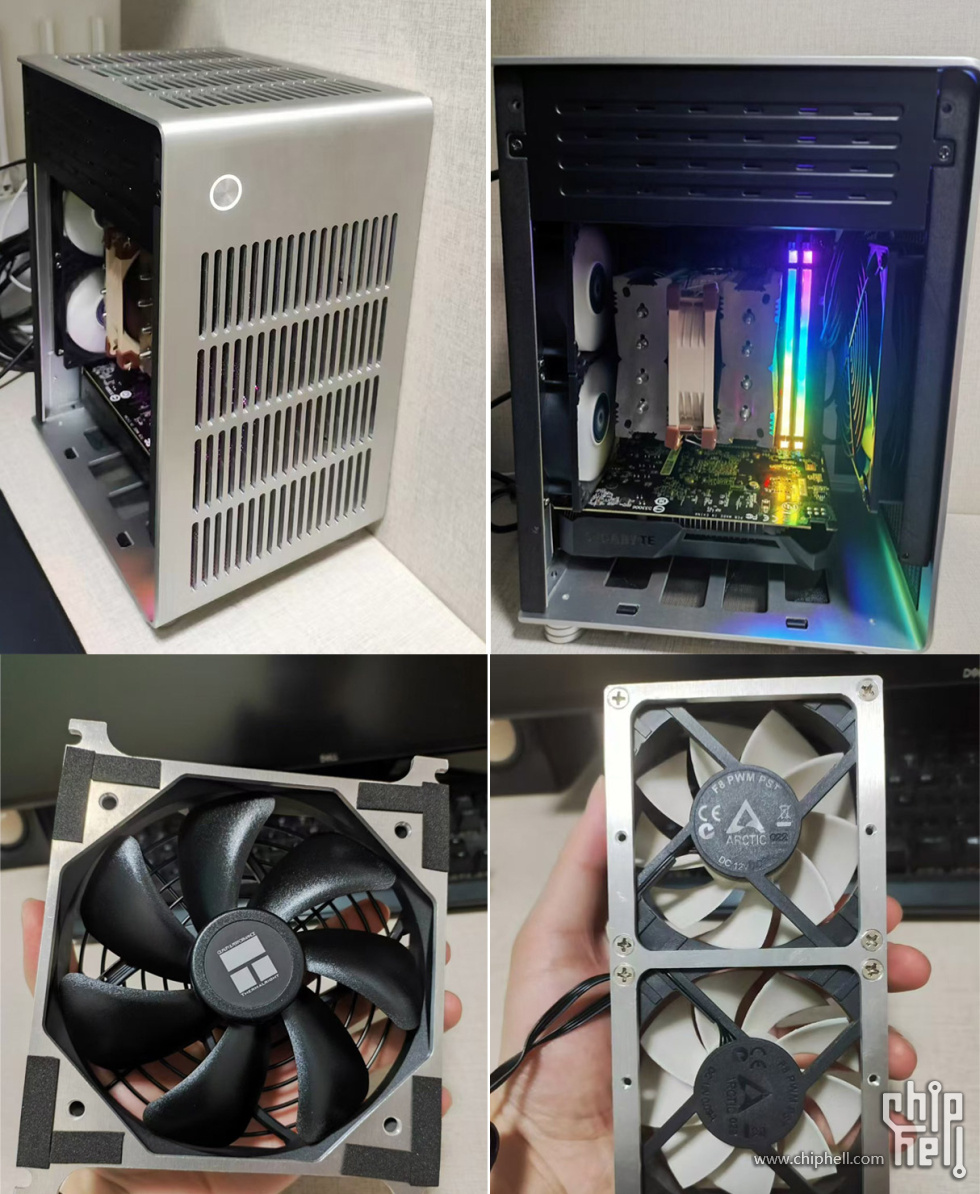

自5月份更新电脑硬件之后，对我祖传了四代平台的乔思伯U1 PLUS散热有些不满意，上个月拿去打孔，并画了2张风扇支架拿去制作。在前面装了一个14CM风扇，散热改善了不少，实测在显卡背部和电源进风处都能有很好的风量。



但过了几天后总感觉缺了一点什么，也许是205mm显卡长度的限制，怕5060TI发布后装不下。
也有可能的是装机的乐趣又燃起来了，每天是越看越不顺眼手又痒了，于是又开始了看看看机箱！！！

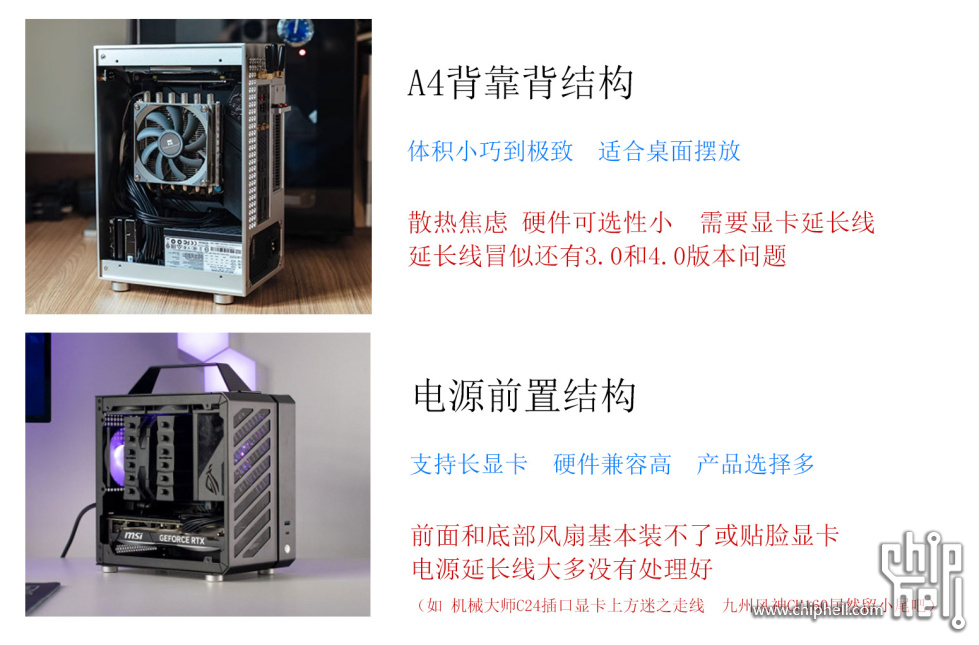

现在电源前置的机箱倒是百花齐放，从一百块的铁皮到上千块的CNC铝机箱都很多选择，看了一圈，尺寸和兼容性比较满意机械大师的C24，但电源延长线装在显卡上方，走线绕过主板很是尴尬，其它要么体积太大了。新出的乔思伯新出的T6，塔式风冷前后风扇形成横向贯穿风道很是满意，但他只能摆左手边，桌子的方位不允许。



看了一圈没有看中的，还是觉得U1 PLUS这种电源上置的机箱风道好。电源上置，塔式散热，直插机箱，不要延长线，体积尽可能的小，顶部可以不开孔，好摆放一些东西。大概的需求就是：
1.要兼容135mm塔式散热，CPU定位在I5不超频，个人觉得135小塔解决不了适合买个大机箱上水冷，市面上猫头鹰U9S，利民SS110，SS135都是很好的选择。
2.要兼容230mm显卡，显卡定位在主流60系，看御三家主流4060TI大多在230mm长度以内，如果要上4070及以上我觉得三风扇的长度就不适合桌面摆放了。
3.主板固定选ITX，主要现在ITX主板华南，精粤，升技等小众品牌也出了很多便宜的。
4.电源固定选SFX了，桌面摆放要兼顾静音，SFX电源有停转，体积小，功率够。
满足以上的机箱尺寸体积，宽度宽160x长240x高292=11.2L。（如果有类似机箱，还望知告）

按着这个需求再找一圈，没有找到。于是乎产生了自己设计定制一个机箱的想法，捣鼓一下找找当年的乐趣，花了两天时间画了些草图：



1.机箱背部和右侧板：
电源上置结构，后出风两个8025风扇，8个六面螺母固定。没有采用骨架的方式是想节省结构件和工序，毕竟只是自用，不是为了卖机箱盈利，没经验也不可能反复打板定制。

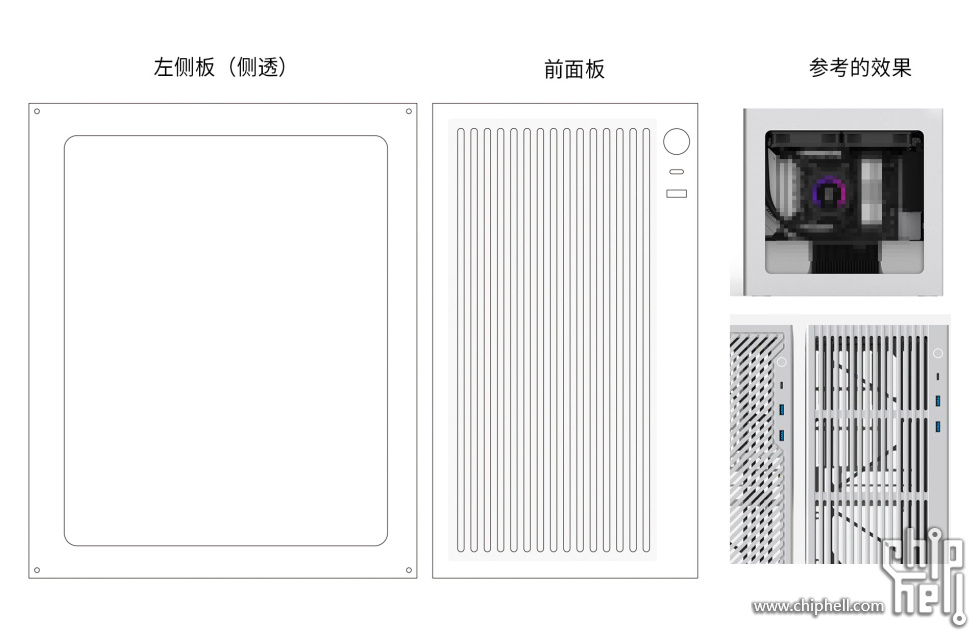

2.机箱左侧板和前面板：
这两块板决定的是颜值，所以左侧不采用全玻璃面，而采用铝板中间镂空，嵌入亚克力板材，可以很好的影藏四周的一圈结构件。
前面板参考的K3mini，准融合这两种，上CNC加工出一圈下沉式的竖向格珊，提升一些质感。

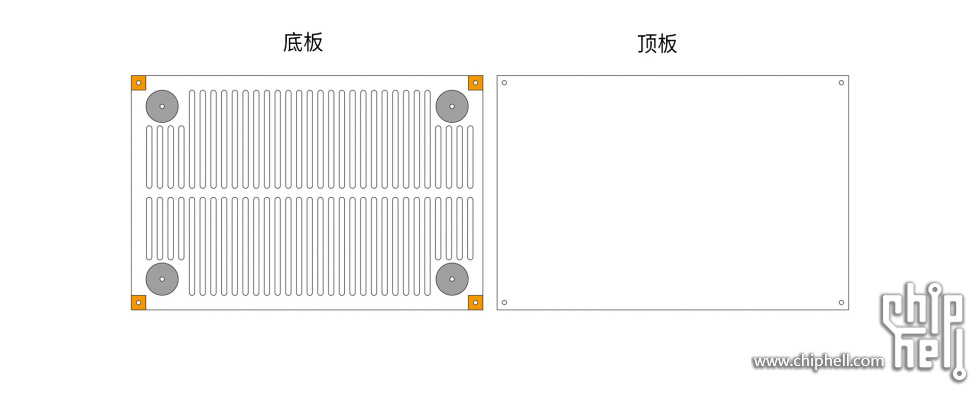

3.机箱顶部和底部：
顶部纯板不作开孔，方便摆放些物件，底部开成栅格，方便显卡进风，ITX机箱底部不放置贴脸皮的风扇，有前进后出贯穿短风道，散热问题不大。

本想直接找人按这个图定制，但余额不够支撑我的任性，想省些成本也能自己慢慢整体会DIY的乐趣。
希望各位前辈们能提提对于机加工的精度，工艺，工序等机箱定制的一些建议。


因嘉立创平台打的小样，同一天下单的两个件颜色差异大到没办法做机箱，计划搁置中》。。。。。

hacmp

2L自留更新



2024.08.23 更新----------------------

机箱设计的资料还是有点少，查阅了大量的资料和模型，比如铜柱的高度，与背板的距离，散热高度的计算，IO档板的位置等等。

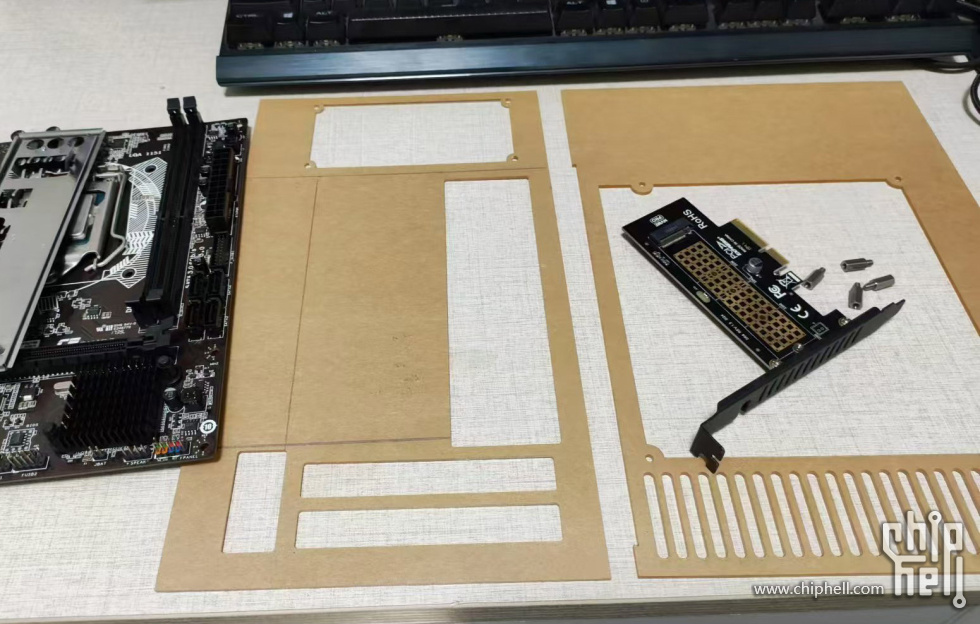

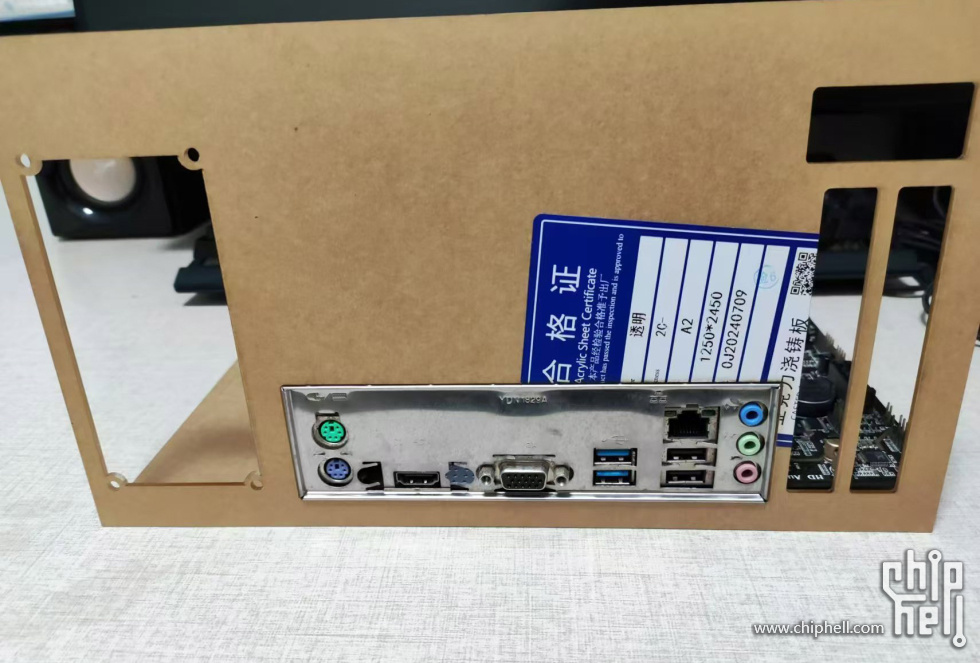

再反复测量了两台自己的机箱，目前孔位尺寸已经完成了90%。亚克力结构板和背板孔位较多的已经亚克力打样完成。






2024.08.24 更新----------------------

嘉立创平台已下单前面板效果小样，打孔小样，确认前板效果和打孔大小。

2024.08.27 更新----------------------

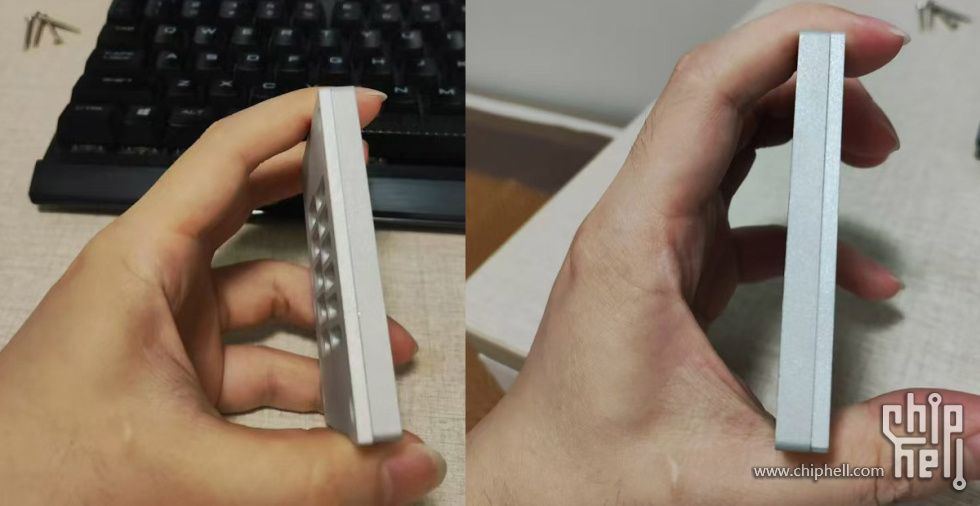

嘉立创平台打的小样颜色差距太大了啊，
同一天下单的两个小件，颜色肉眼可见的不一样，经过询问说是喷纱不同导致的颜色差异，
而且说是没办法指定同个基台操作，说不影响使用，没办法保证统一。
现在进退两难，机箱已经设计好了，暂时搁置找平台或者商家。。。。。

260_

建议学一学三维建模，在三维软件里把该想到的都想好，干涉的位置都处理掉。最后渲染一下没问题再找工厂加工，这样来图加工会便宜些。

如果只有二维图让工厂设计那费用低不了。。。

走火

会画3D图，直接去嘉创立上传啊，便宜

hacmp

走火 发表于 2024-8-14 12:30
会画3D图，直接去嘉创立上传啊，便宜

好的，感谢，已经在准备画3D图了、

kanademoment

能不做六角螺栓方案就不做吧，一面滑丝其他面都有影响，还有外面螺丝口太多了，用过胖墩小机箱，要扭很紧才“硬”。

hacmp

kanademoment 发表于 2024-8-14 14:17
能不做六角螺栓方案就不做吧，一面滑丝其他面都有影响，还有外面螺丝口太多了，用过胖墩小机箱，要扭很紧才 ...

我就是小黄鱼看的他家才产生兴趣的，因为他家的机箱看拍的照片，细节效果还是不错的，和SS1有的一拼，才想着也用六角螺母的想法，感谢分享经验，我再研究下固定件吧。

wjqok

机箱我只选择全塔 静音的。

FFei@

建议买现成的改。。不要重新设计加工。。

Mashiro_plan_C

买西风的单风扇4070塞进乔思伯u1 plus问题解决

liujinze

厉害，羡慕会画图会设计的人！优秀！

elfaming

嘉立创还能做机箱？

windfast

这门多孔   还不如直接镂空  加四块防尘片完事了   。现在机箱就是孔越来越多  越来越多 越来越透明。。。。。。。。[生病

xpfmo

建议先用亚克力板做一个出来。

TShan

你先用亚克力或者3D打印整一个。CNC试错成本高昂

heerobai

都快12升了不如捡一个二手的螺丝大师C26改个上置电源支架就行。还能上MATX板

抵债拿

SG16解百愁

夜凉如水

赵总的MK3S前面板开孔就是你需要的机箱了。
可以看一下最近的装机贴：经典依旧，Mk3s装机分享 - 原创分享(新) - Chiphell - 分享与交流用户体验  https://www.chiphell.com/forum.php?mod=viewthread&tid=2608649

xhl0372

https://caseend.com可以先去看看有没有自己需要的机箱

cast

首先机箱并不是开孔越多越好，乱开孔会起到反作用或没什么作用，

另外除了白白浪费高价买来的风扇，和得到不美的外观

hacmp

Mashiro_plan_C 发表于 2024-8-14 16:28
买西风的单风扇4070塞进乔思伯u1 plus问题解决

坐等50系有没有好看的短卡，40系御三家的短卡都好丑。

hacmp

bigeblis 发表于 2024-8-14 16:55
嘉立创CNC加工效果还行，120目喷砂出来的成品蛮漂亮的。就是偏贵，而且交货非常慢。 ...

是打算去嘉立创，目前有打样的活动，机加工没经验，准备先去弄个小块面的打个样看看实物与图纸的区别

finished

能装下，按这个40系算，最多装下改造后的4070ti super 稳当点，4070 s，中端的话，没准官方就有，不过首发悬。

hacmp

xpfmo 发表于 2024-8-14 17:02
建议先用亚克力板做一个出来。

背板和主板支撑估计要用亚克力打样试水，更便宜点

hacmp

heerobai 发表于 2024-8-14 18:13
都快12升了不如捡一个二手的螺丝大师C26改个上置电源支架就行。还能上MATX板 ...

先研究下，不行就买老版的C24，电源线在顶上的那版，或者三人行的加长版本C25

hacmp

BoomShaKa 发表于 2024-8-14 21:05
为什么不是电源背靠背，还能多加几个硬盘位

散热焦虑。装过一个极小的ITX，鱼巢的词海，书本一样的送给别人当办公机，I3带T，下压式桌面吵死了。从此不用下压式散热

hacmp

xhl0372 发表于 2024-8-14 19:04
https://caseend.com可以先去看看有没有自己需要的机箱

感谢，我去研究一下。

finished

走火 发表于 2024-8-14 12:30
会画3D图，直接去嘉创立上传啊，便宜

好奇怪，嘉创好像也是第三方买卖平台，之前金属区有几个6061铝材CNC加工的，这几天点进去就剩一个链接了。没有铝材加工了。商铺厂家撤链接了？
