这种DIY USB硬盘柜的方案是否可行？【已解决】

zengfanxiang

原帖：

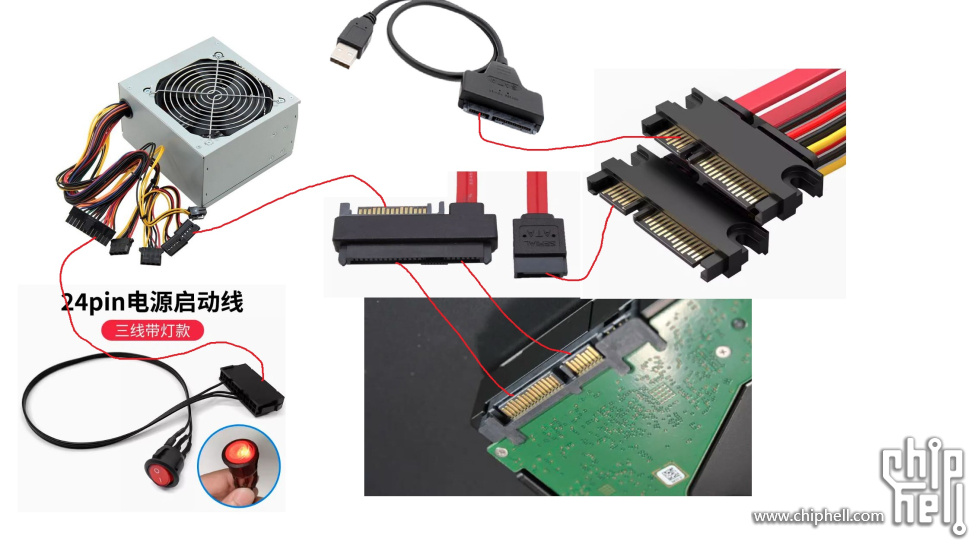

如图

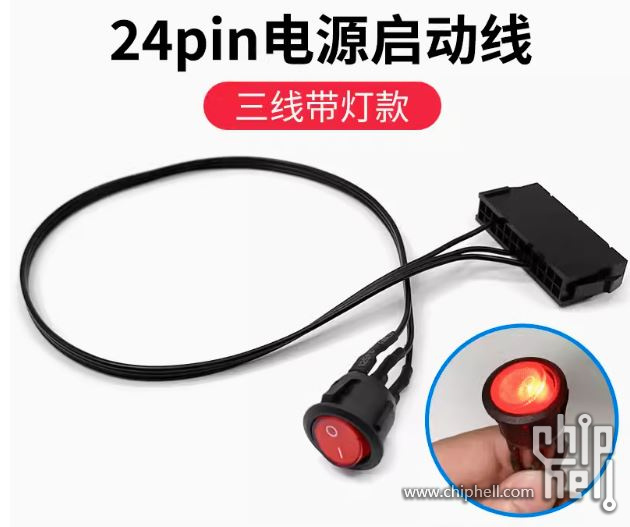

简单的来说就是这样：sata盘电源接口连接ATX电源，ATX电源配个启动开关。
数据线连USB易驱线。硬盘多的话再配个usb hub。不组RAID，单盘使用。（话说真有人用USB硬盘柜组RAID么？）

之后随便找个机箱，把硬盘和电源塞进去就行了。

这样子ATX电源直接给硬盘供电，应该不会出现那些垃圾USB硬盘柜，硬盘盒、硬盘底座的供电问题。
所有配件都是现成的产品，有手就能组装。

这种方案有可行性么？

==============================================================================
中间补充
先上结论，方案完全可行，但长久运行是否稳定有待考验。
突然发现手边的材料可以实地测试
以前为了防止几块冷备用的硬盘sata接口拔插太多，买了sata+电源的延长线保护硬盘上sata接口寿命。
这样子sata数据线连USB易驱线的问题解决了。接剩下的所有配件都有现成的。

先把这线剪了

剩余测试材料：两条优越者的USB易驱线，一个某O开头的2.5硬盘盒，一个蓝硕的2.5硬盘盒。外加一个压箱底超过10年的西数1TB蓝盘，都是比较老的东西，万一坏了也不心疼。

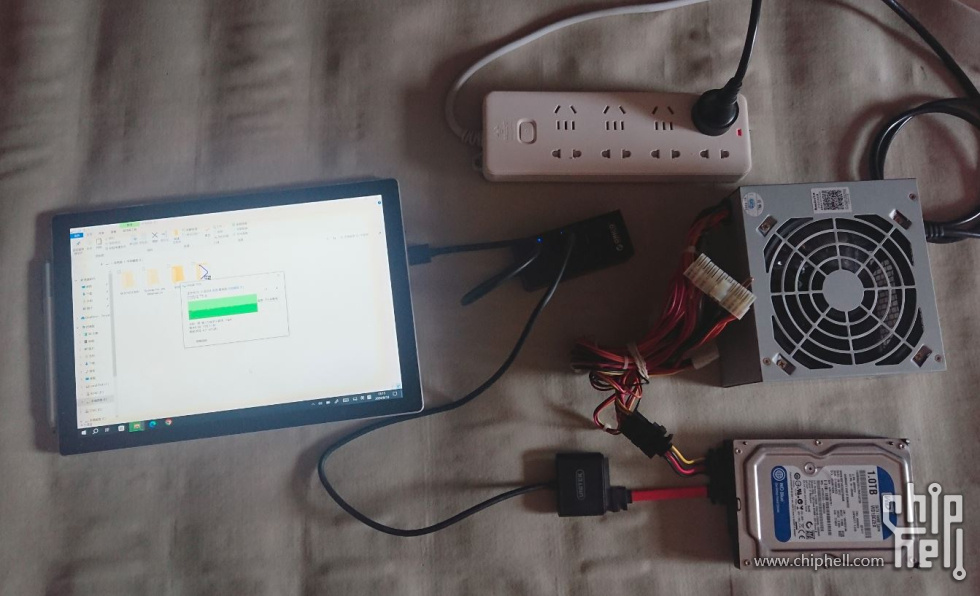

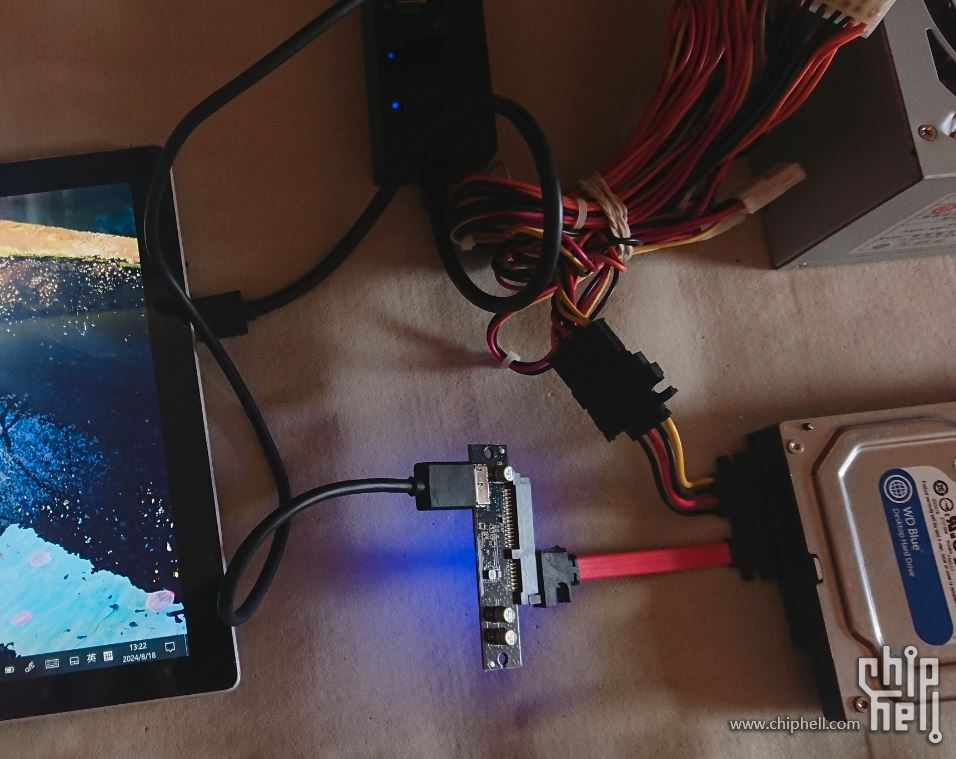

ATX电源短接启动，先是优越者的易驱线（asmt1153e方案）

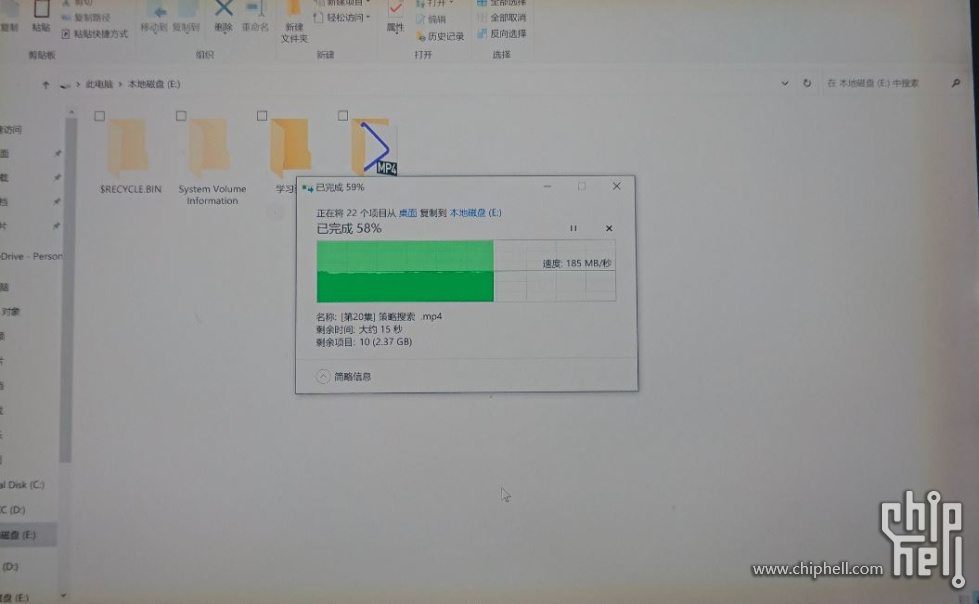

系统认盘，复制粘贴没问题，速度正常。

另一条优越者的易驱线（asmt1053方案），系统认盘，复制粘贴没问题，速度正常

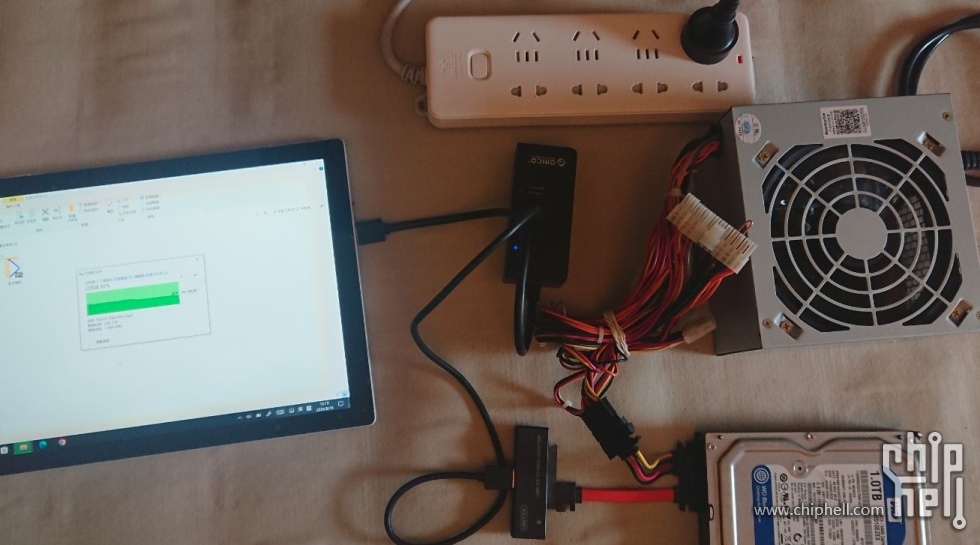

奥睿科2.5硬盘盒（jms578方案），系统认盘，复制粘贴没问题，速度正常

蓝硕的2.5硬盘盒（jms 580方案）系统认盘，复制粘贴没问题，速度正常

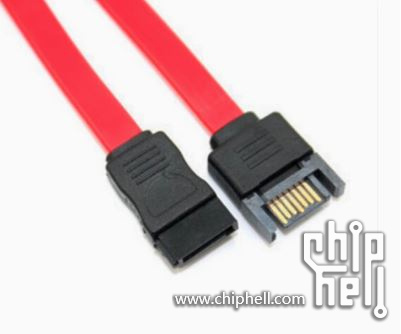

这下子只需要花几块钱买几根sata公转母延长线就行了


手边刚好有两台吃灰闲置的空机箱。



现在问题来了，有什么办法能测试硬盘运行的稳定性么？

===========================================================================
===========================================================================
几条转接线到了，刚装完，简单的试了试。

先上结论。
能用，但不是特别好用

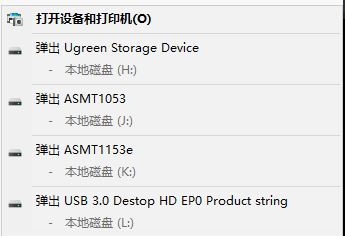

最麻烦的是，弹出硬盘需要一个一个弹出，硬盘多的话很麻烦。
给每个硬盘单独配个供电开关，用哪块时开哪块，能解决。
但坑爹的是手边的空机箱全是服务器、NAS机箱，标配热插拔背板，硬盘供电没法单独拆出来。拆了背板硬盘没法固定死，会晃。。。。。。 ，犯不着为了这玩意再买台机箱，这样凑合着用吧，反正全是冷备硬盘，一个月也不一定开一次。



速度测试。
NVME SSD向HDD中拷贝数据
不知道为啥，连接电脑（笔记本）上不同USB接口会有不同效果。
有的USB接口只能单独传送一块硬盘的数据，多硬盘同时拷贝时只有一块硬盘能正常传送数据，其余硬盘速度全部降为0.

想起来了，这个USB接口是USB小板上的，没集成在笔记本主板上，可能是这个原因。



===============================================================================
===============================================================================
===============================================================================


换个USB接口正常了，同时向3块HDD拷贝数据能把USB3.0的速度彻底榨干。
4块硬盘做不到同时拷贝，第4块约等于没速度。

满速传输时USB HUB温度不算低，散热要稍微注意下。

fever3344

供电可行，我玩过；但我直接把黑群晖放在机箱了，M2接口上了1转4的转接卡，数据直接走的SATA；淘汰的工控机方案也这样玩过，只是MINIpcie接口上了一转二SATA转接卡，加上工控机自带的3个SATA，一共5个SATA磁盘。
你这个方案的瓶颈在USB接口，USB3.0的实际读写速度你自己百度，我印象中有几个关键字，不负责对错。
USB的问题：半双工、共享带宽、CPU占用IO大

zengfanxiang

fever3344 发表于 2024-8-18 10:09
供电可行，我玩过；但我直接把黑群晖放在机箱了，M2接口上了1转4的转接卡，数据直接走的SATA；淘汰的工控机 ...

带宽不是问题。
机械硬盘，单盘使用足够了。

tide~

也想过硬盘笼子+易驱/硬盘盒主控板子+USB HUB；目标是2.5寸盘，关注容量，速度差不多就行，解决老破小多个旧硬盘的再利用问题；
有什么成品把易驱/硬盘盒主控板子上的USB或type-C的供电分离出来的东东吗，进而外接稍大功率电源；因为USB HUB即便独立供电，也大概5V 1.5A左右的数据级，带不起多个盘

Lentrody

我是想知道有没有能远程启动的这类产品，平时给硬盘断电，需要时再远程开启。

fever3344

zengfanxiang 发表于 2024-8-18 10:15
带宽不是问题。
机械硬盘，单盘使用足够了。

只加单盘，你真是牛刀杀鸡。直接一个5A电流12V DC电源头+一个DC转SATA线（自带12V转5V）+sata数据线就可以（我软路由就这样配置，硬盘还共享给台式电脑下载电影，老婆用手机直接共享观看），无论是工控机还是普通台式机主板，不会没有多余的SATA接口吧？
供电没必要上这么大的ATX开关电源。
甚至一个带12V供电的易驱线，直接插5A电流12V DC电源，5V用USB3.0接口供电都可以。
你的图片是要玩多硬盘，才需要搞的阵仗啊！

晓古城

一个东西，只是没壳

fever3344

Lentrody 发表于 2024-8-18 10:21
我是想知道有没有能远程启动的这类产品，平时给硬盘断电，需要时再远程开启。 ...

把硬盘单独组装到NAS或其他硬盘柜这样单独硬件里面，你再用小米类的智能插座控制通电。（关掉NAS再远程让插座断电）断电。这样主机随便用啊，不要把硬盘直接放主机上，在主机工作的时候，通电断电硬盘这种邪道，硬盘会暴毙的。

zengfanxiang

tide~ 发表于 2024-8-18 10:17
也想过硬盘笼子+易驱/硬盘盒主控板子+USB HUB；目标是2.5寸盘，关注容量，速度差不多就行，解决老破小多个 ...

为什么不考虑给独立供电的USB HUB换个大点的电源？

zengfanxiang

fever3344 发表于 2024-8-18 10:25
只加单盘，你真是牛刀杀鸡。直接一个5A电流12V DC电源头+一个DC转SATA线（自带12V转5V）+sata数据线就可 ...

不是只加单盘，而是不组RAID，不搞存储池这类操作。
3.5HDD都是存数据的。

因为各种原因主力机是笔记本电脑，真的没有多余的接口

其实1楼图上的画的所有配件除了sata公转公线和电源开关外都有现成且闲置的东西，包括机箱。


我有存储服务器，倒腾这玩意是想给一堆纯冷备且裸奔的硬盘整个房子

fever3344

zengfanxiang 发表于 2024-8-18 10:37
不是只加单盘，而是不组RAID，不搞存储池这类操作。
3.5HDD都是存数据的。

楼主不介意USB接口的问题，当然可以。
但是，你如果幻想用USB HUB把多USB硬盘再一次走单线连接到笔记本电脑的USB口。这真的的是歪门邪道。你自己琢磨，本来USB硬盘就是半残，然后一堆半残通过USB HUB再到笔记本USB，半残的平方啊，你是真的对实际读写速度不保有一点要求吗？只为容量？小心的你USB HUB直接长时间满载读写烧毁。
哪怕你花200元买一个老旧的工控机J1900，丢机箱里面，USB硬盘改成SATA连接，然后J1900通过USB或者网线（千兆或2.5G或者万兆）连接笔记本电脑。举例思路，硬件配置自己考虑。

tide~

zengfanxiang 发表于 2024-8-18 10:30
为什么不考虑给独立供电的USB HUB换个大点的电源？

>3A也没用，它还是只用到1.5A左右，实测过；应该是HUB里芯片决定的

zengfanxiang

tide~ 发表于 2024-8-18 11:06
>3A也没用，它还是只用到1.5A左右，实测过；应该是HUB里芯片决定的

要不考虑换个USB HUB
例如这种220V AC直供的工业级USB HUB。我相信供电应该没问题

hycsy2896

都硬盘柜了 用啥USB
老老实实找8088 8644接口的呗

自由的风001

买独立供电的硬盘柜比这么折腾更省心。
当然，如果是爱好，那就另说。

tide~

自由的风001 发表于 2024-8-18 11:54
买独立供电的硬盘柜比这么折腾更省心。
当然，如果是爱好，那就另说。

主要还是想体积更紧凑点：独立硬盘柜/NAS这些，是3.5寸兼容2.5的，收起来时抽屉里放不下

cuixiang

fever3344 发表于 2024-8-18 10:25
只加单盘，你真是牛刀杀鸡。直接一个5A电流12V DC电源头+一个DC转SATA线（自带12V转5V）+sata数据线就可 ...

有12V的易驱线？   能给3.5寸机械盘，用的？TB上找不到、。

fever3344

cuixiang 发表于 2024-8-18 12:17
有12V的易驱线？   能给3.5寸机械盘，用的？TB上找不到、。

5521DC转SATA接口供电线（自带12V转5V）+SATA接口数据线  或者USB易驱线带12V DC供电接口+12V DC 3A以上供电电源

sak2024

你为啥不买个12位、24位 拆机服务器硬盘架
也是用ATX电源供电的还可以冗余供电。
可HBA单盘也可RAID更可以NAS。

zengfanxiang

sak2024 发表于 2024-8-18 12:36
你为啥不买个12位、24位 拆机服务器硬盘架
也是用ATX电源供电的还可以冗余供电。
可HBA单盘也可RAID更可以N ...

你为什么觉得一个折腾USB硬盘柜的人一定没有服务器？？？？？？

sak2024

zengfanxiang 发表于 2024-8-18 14:36
你为什么觉得一个折腾USB硬盘柜的人一定没有服务器？？？？？？

折腾的过来人现在不折腾了

自由的风001

那个sata电源线减掉一半，卡口不全，接sata 15pin电源线母口不会松吧

自由的风001

想了一下，电源线用sata15PIN一头公一头母，接电源上的sata电源线。
买sata数据延长线，接易驱线。
估计这么折腾下来，一时新鲜，时间长了也会厌倦。

好处就是冷备盘收起来方便。

Lentrody

fever3344 发表于 2024-8-18 10:29
把硬盘单独组装到NAS或其他硬盘柜这样单独硬件里面，你再用小米类的智能插座控制通电。（关掉NAS再远程让 ...

我其实有个设想是主机上搞个开关程序，把SATA口设为热插拔模式（或者直接用USB硬盘座），弹出硬盘后再物理断电。要是实在没有现成的就想自己用串口继电器DIY了。

rico19375

不建议这样，不如买个有2个或者3个PCIE的j1900，插PCIE转SATA接硬盘，再插一个2.5G网卡作为输出。这样比一堆USB转接便宜多，而且稳定性更高

fever3344

Lentrody 发表于 2024-8-18 21:16
我其实有个设想是主机上搞个开关程序，把SATA口设为热插拔模式（或者直接用USB硬盘座），弹出硬盘后再物 ...

HotSwap硬盘热插拔 ,你百度搜索下载。弹出硬盘后再物理断电这个，你要等硬盘休眠停转后，才好物理断电，一个不好硬盘就暴毙。为什么不能把硬盘独立出来？

阿普唑仑

有点意思，学习一下

chip_discovery

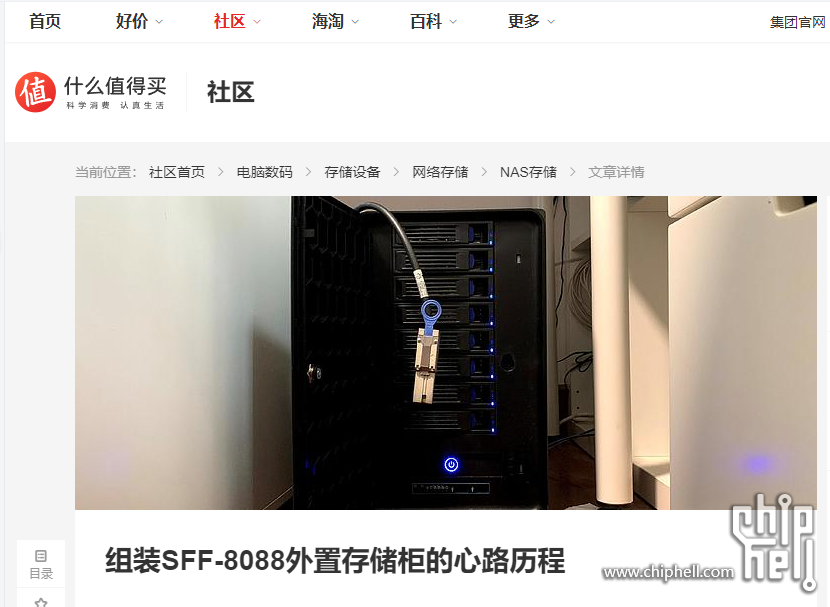

不如看看张大妈上的这个文章

幻呤乐

理论上是可行的，但是长时间使用的稳定性有待验证。瓶颈在于USB易驱线或者硬盘盒的速度上。

前几年迅雷赚钱宝支持机械硬盘的时候用过类似的方案，后来逐步抛弃机械盘，再然后就没然后了。

恰巧前天黄鱼上遇到一位网友，他手里有12个500G的小硬盘，想使用类似的方案，把这12个小硬盘使用起来。

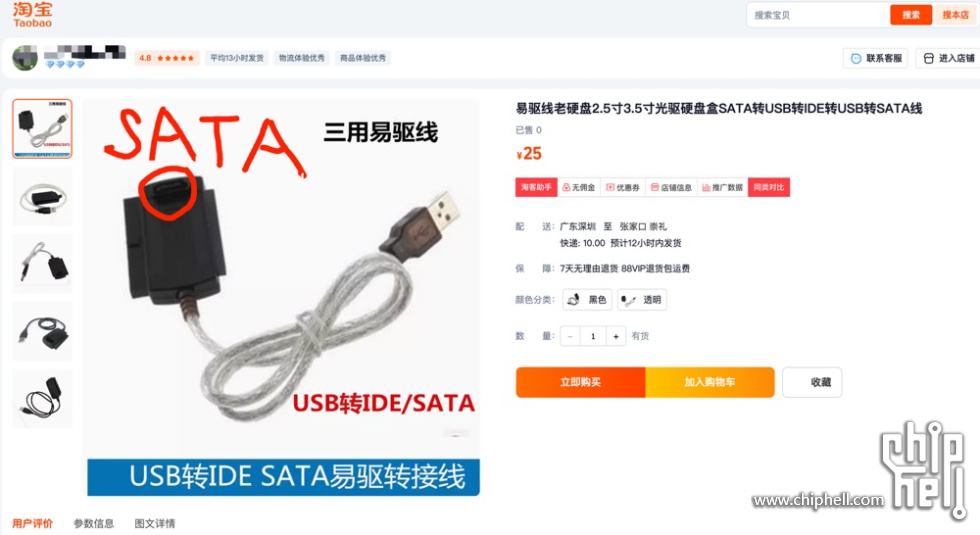

他的电脑有一些限制，就是不能插PCIE扩展卡了，已经都接满了，但是USB接口有很多，恰巧我又几条闲置的USB2.0易驱线，他有兴趣，就问一问，但是我那个易驱线是usb2.0的，他说没关系。。。。




后来我给他算了一笔账：

1，12条易驱线，假设9.9一条，那12条就是118.8元
2，因为这个易驱线需要独立的供电，一个单独的12V2A变压器可能要20多，如果使用ATX电源改装多SATA，可能需要150元以上，按150元先计算，也可以买矿龙多sata口电源

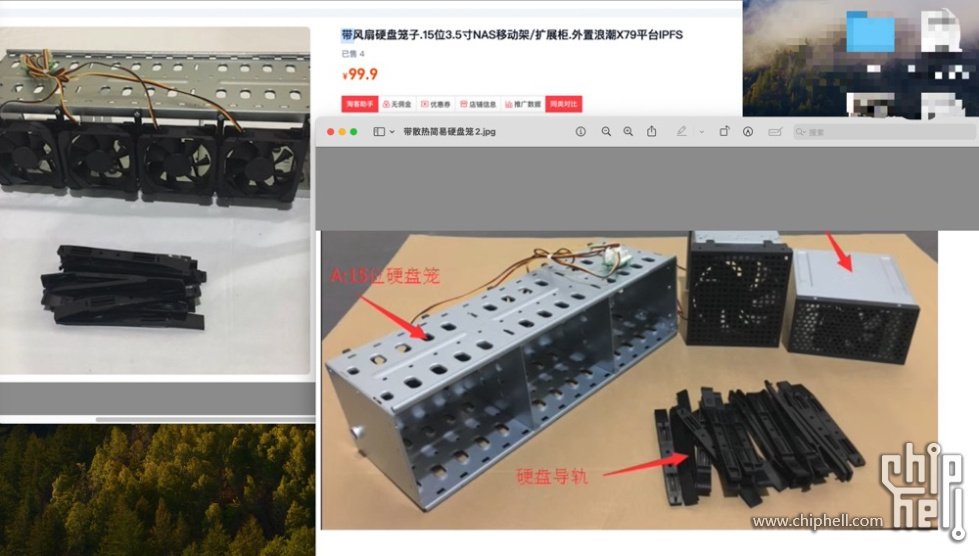

3，存放12个硬盘也不能随便乱放，要么找个机箱，要么找个带散热的笼子，一个简易的15盘带风扇的笼子，要100元。
4，如果主板的USB接口不够12个的话，那还需要一张扩展卡，但是这位朋友说他没有PCIE接口了，暂时不计算成本。
5，硬盘成本，500G的3.5寸，按照目前黄鱼均价大概是20元左右，12块的话大概是240元。

以上合计：118.8+150+99.9+240=608元。

12个500G算下来大约是6T，而一个8T的二手企业盘有这价格也能买到了。
而且这些东西又占地方又费电，等以后不需要了，再出掉也不好出。因为我这个易驱线，挂了两三年了，卖出去也没几条。

后来感觉这哥们挺执着的，他说电源可以从现在的电脑上取电，然后硬盘不行接主板上，我琢磨琢磨，如果电脑电源功率不够，那硬盘坏的也快，而且接主板上，我还没见过哪个普通家用主板有12个SATA口呢，华擎那几个妖板不算哦。于是我就放弃劝说了。

我最后给他一个思路是，把他手里的12个硬盘都卖掉，买个大一点的有保修二手企业硬盘，至少8T。12个500G按20一个，还能卖240呢，不是么。

tide~

tide~ 发表于 2024-8-18 10:17
也想过硬盘笼子+易驱/硬盘盒主控板子+USB HUB；目标是2.5寸盘，关注容量，速度差不多就行，解决老破小多个 ...

楼主已经完全跑偏了，变成简单测试：硬盘能不能分开信号、独立供电了；

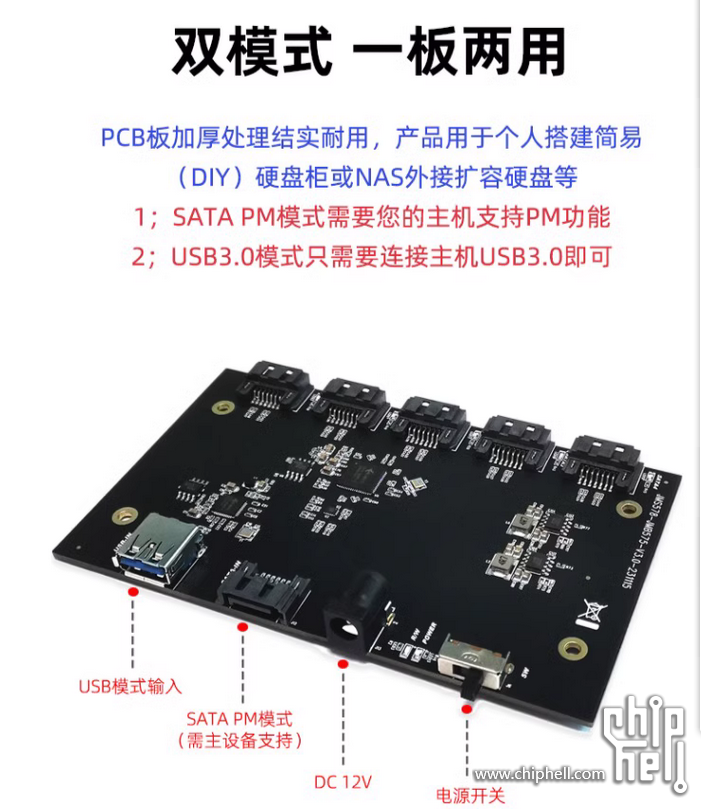

续：我倒是无心插柳，找到了心仪的一口带5盘的板子  - 无需PCIe插槽转接板，纯纯外置方案；
