历时两个月手搓了一个称心如意的垂直风道机箱

geli

10年前买了一个FT02机箱，至此对垂直风道一直非常敬仰。
一直以来最喜欢的机箱系列就是银欣的垂直风道系列。但...现在出的这些垂直风道型号（除了ALTA F1）有点辣眼睛。

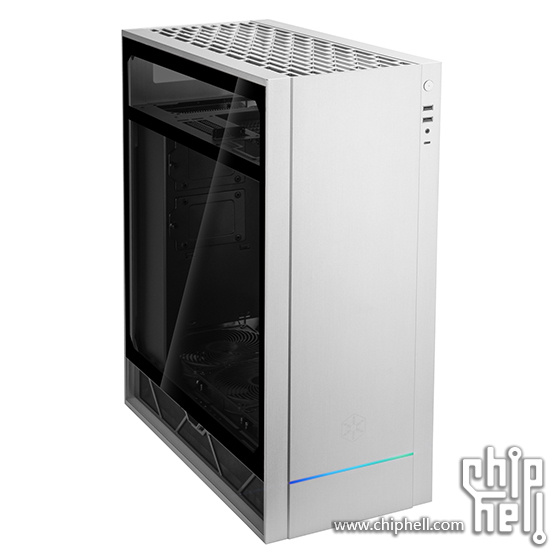

2019年买了一套115平的房子，书房面积11平，ALTA F1还是显得大（221mm (W) x 558mm (H) x 461mm (D)）


如题，算是致敬一直以来最银欣吧。

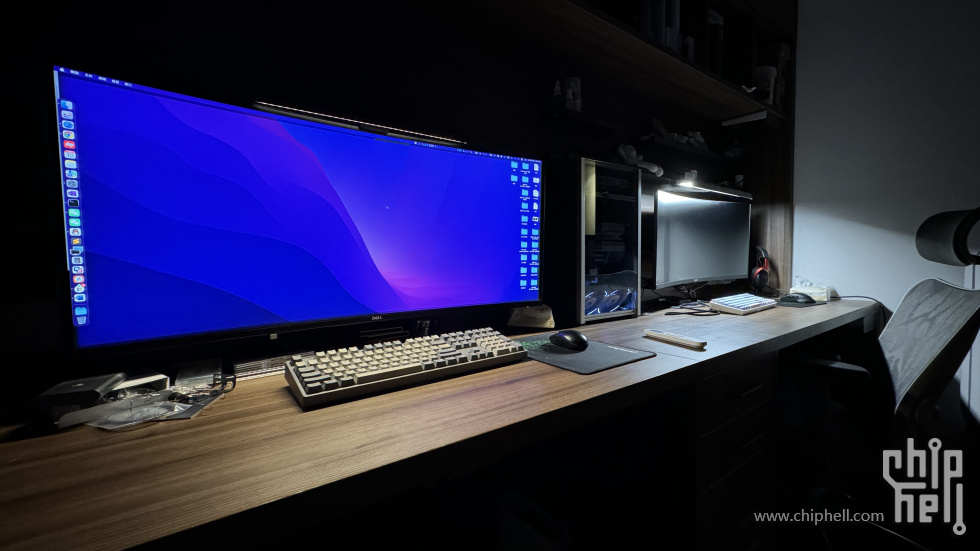

3.3米长的桌子，要放一台40寸5K 4021QW和一台34寸3440 144Hz，中间的距离就摆不下了。


试过很多很多机箱（14个），没有那种 体积小（投影小） + 安静（风扇转速低）+ 全铝好看的。
基于此只能自己手搓。
论坛找到大佬的前车帖子
https://www.chiphell.com/thread-2479647-1-1.html
铝合金型材自制机箱，垂直风道+独立显卡分区——第八届机王争霸赛作品

我就觉得我也行了。
于是....
第一版失败（就不放图了）

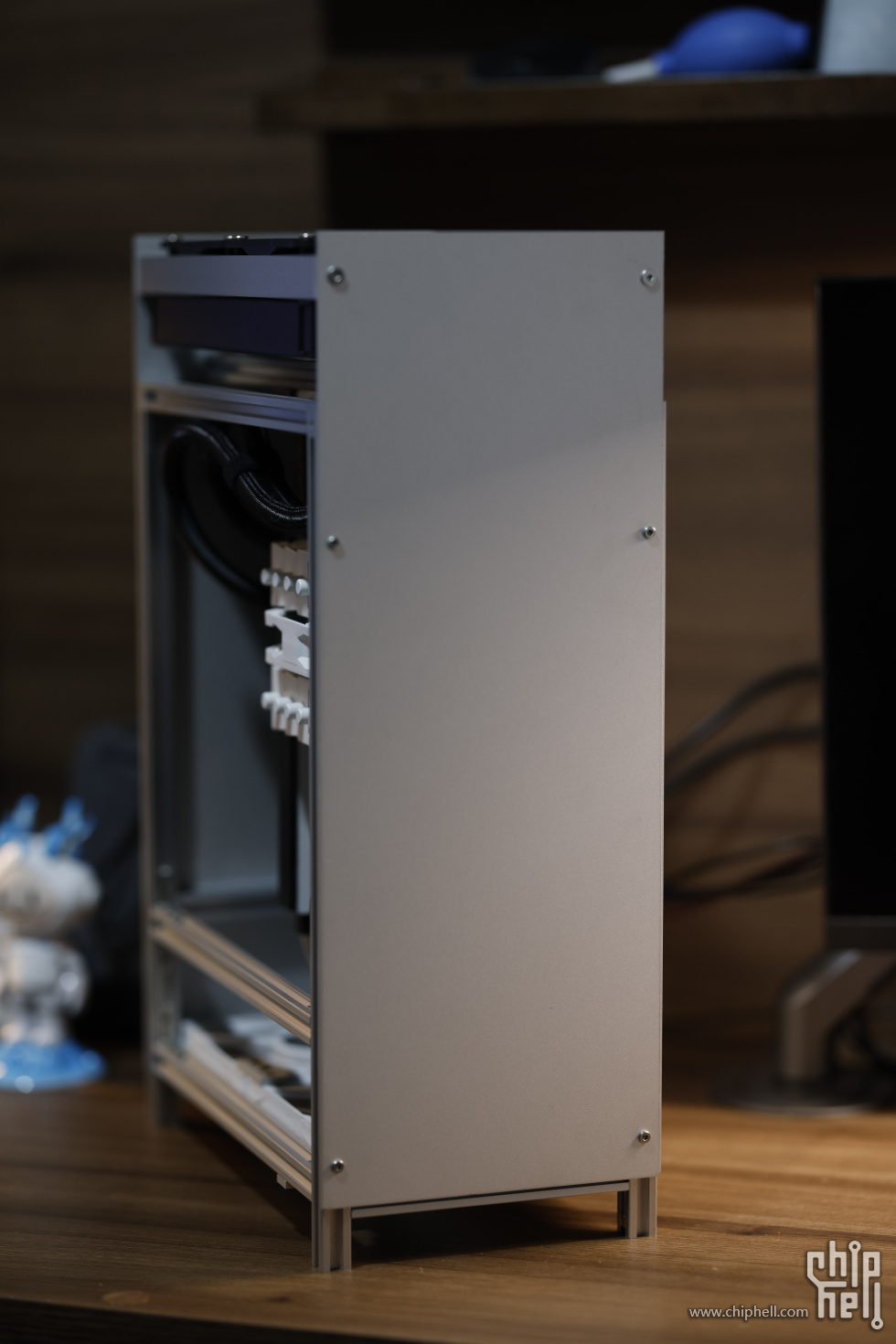

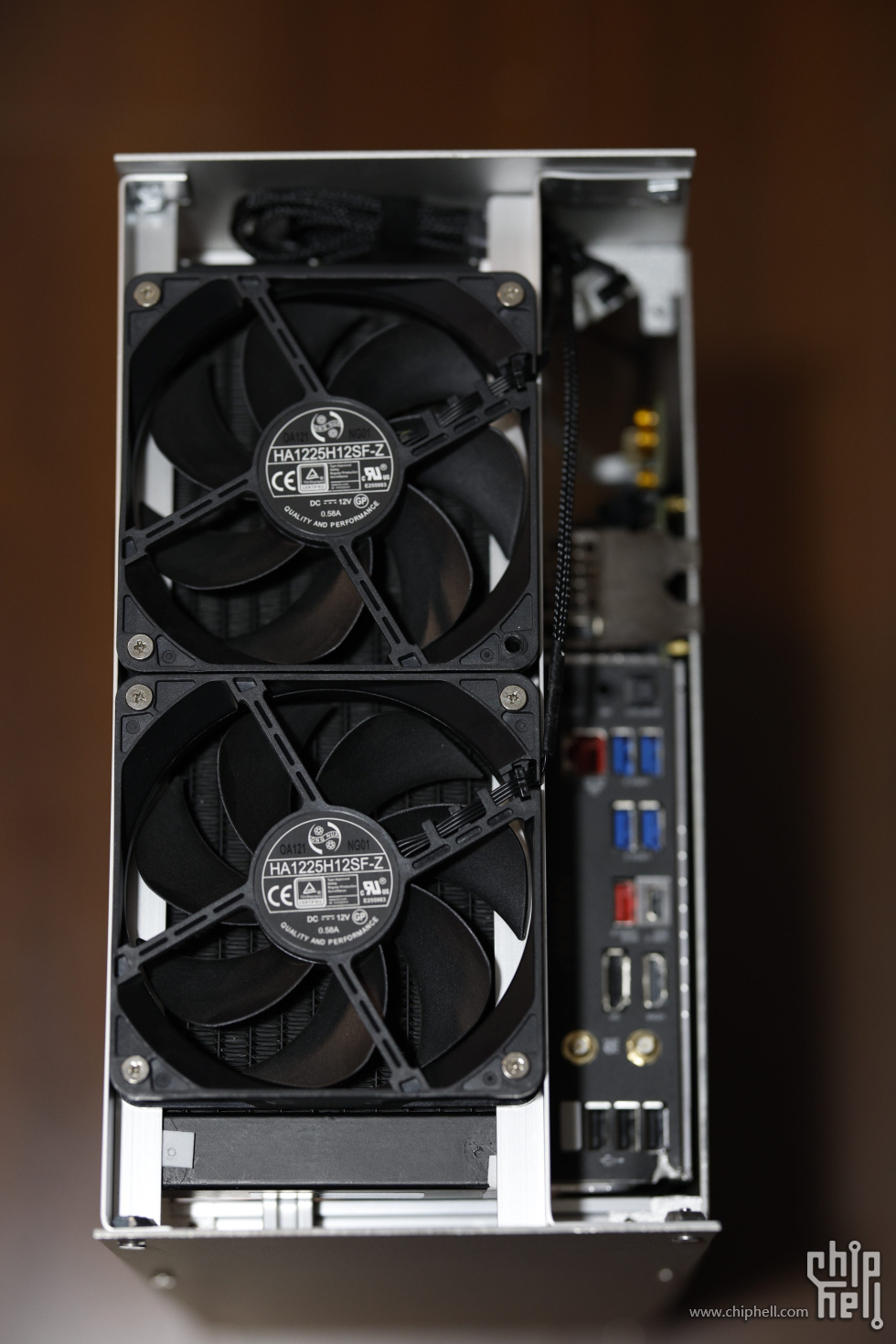

第二版还可以，但是共振，以及风扇和电源不那么合理，外观也不那么好看

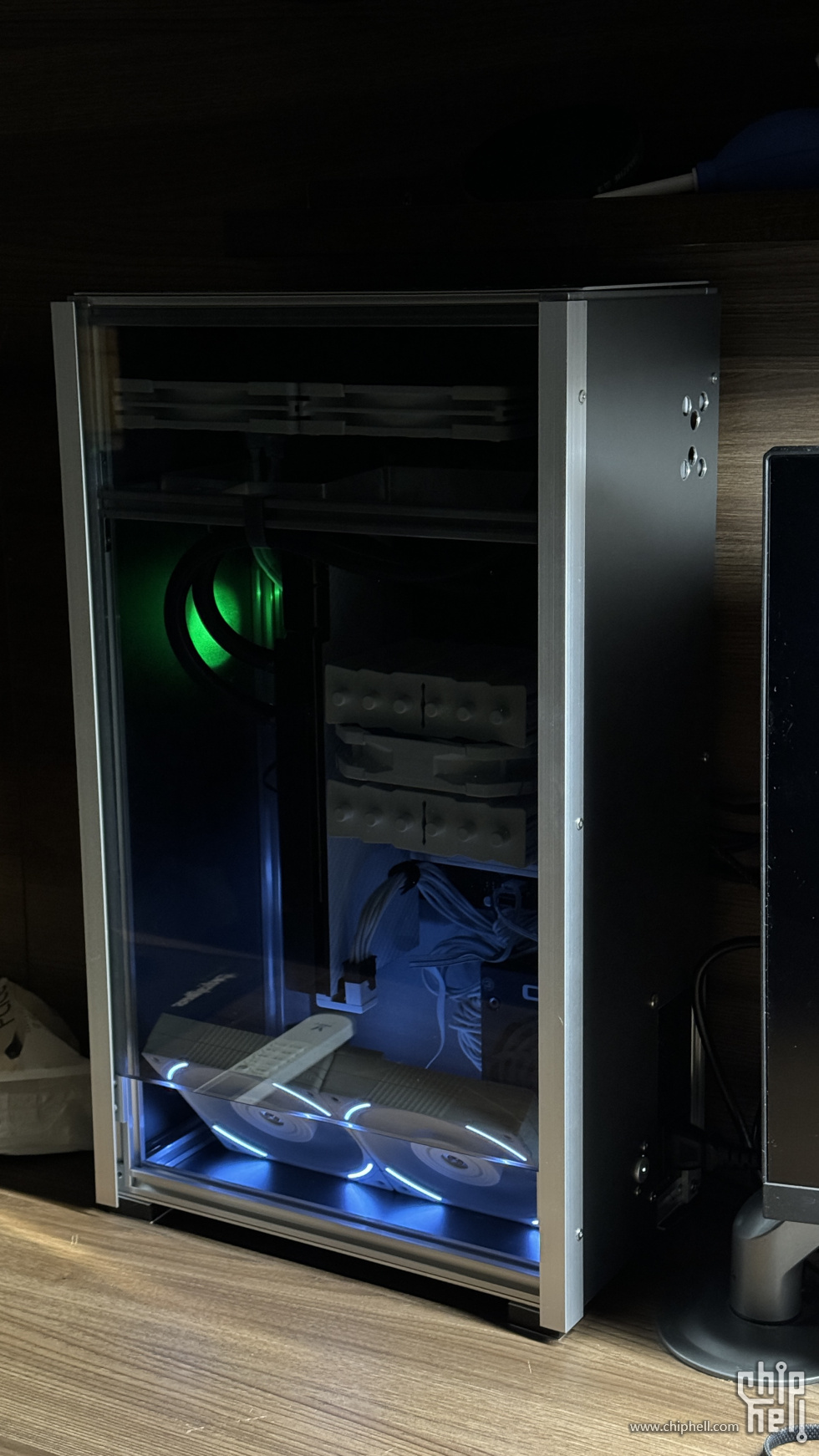

第三版基本达到理想状态，玻璃和顶盖还在定制中




第三版尺寸：（170mm (W) x 455mm (H) x 300mm (D)）

兼容性：
MATX 24x24 主板
显卡限长 350mm
CPU散热器限高 150mm 的样子

散热能力：

双烤鸡：GAZ790M ELITE AX + 13600KF P5.4G + E4.2G   1.23v  All Core（SS135） + RTX 3080（水），CPU 85°，显卡55°
顶部底部同步 1200转 （底部利民 K12 ，顶部鸿华12cm）
CPU散热器 1670转
显卡水泵定速1900转

黑猴温度：CPU 47-55°，显卡55°
顶部底部同步 1050转 （底部利民 K12 ，顶部鸿华12cm）
CPU散热器 1200转 （准备换掉，有没有大佬有推荐的好型号，高度合适的）
显卡水泵定速1900转

命运2 6人本温度：CPU 65-72°，显卡54°
顶部底部同步 1100转
CPU散热器 1300转
显卡水泵定速1900转


非常满意了。整机噪音比（4楼）关窗后环境噪音还小。同体积机箱，没一个散热能打的。

银月

斜置风扇，强

底下加个端盖吧……心疼桌子

geli

银月 发表于 2024-9-13 23:00
斜置风扇，强

底下加个端盖吧……心疼桌子

啊？ 斜置的第二版已经被废了。 第三版在底部了。本来设计原意是留了28cm x 14cm 空间用B14E塞满的。。。 电源没地方放，当时我甚至想用FLEX电源了都

geli

银月 发表于 2024-9-13 23:00
斜置风扇，强

底下加个端盖吧……心疼桌子

谢谢提醒，马上给脚加盖子！~

柳葉

想要一个逆吊装的垂直机箱

geli

柳葉 发表于 2024-9-13 23:04
想要一个逆吊装的垂直机箱

那个市场上就多了，买得到，但是还是无法解决噪音大的问题。也不是纯正垂直风道（一般存在前进风之类的），显卡必定给CPU加热

银月

geli 发表于 2024-9-13 23:02
啊？ 斜置的第二版已经被废了。 第三版在底部了。本来设计原意是留了28cm x 14cm 空间用B14E塞满的。。。 ...

斜着多骚，机箱里就是缺点这种

geli

银月 发表于 2024-9-13 23:06
斜着多骚，机箱里就是缺点这种

   老六啊

柳葉

geli 发表于 2024-9-13 23:06
那个市场上就多了，买得到，但是还是无法解决噪音大的问题。也不是纯正垂直风道（一般存在前进风之类的） ...

印象好像就abee pixel2一个
主要想装E-ATX和EBB
太迷你的那种就没啥用了

baopeilili

插眼，好东西。我也一直关注可以风冷散热器加240冷排的垂直风道机箱。。

raidenfrank

显示器太拉风了

满田桑

螺丝换成沉头的吧，冒出头的不好看

ws1234

何苦呢，把墙壁打个洞，机箱放到隔x壁，什么噪音什么大小都不影响了……

sunjiangfan

很精致的箱子，主板是直接固定在机箱外壳上？铝型材是1515规格的吗？

楼上有坛友提到了，沉头丝的确更好看一些，可以买台湾芳生的。

iaaiaa

请教一下40寸5K使用感受如何，有点心动

fcs15963

垂直风道用单塔更好

geli

baopeilili 发表于 2024-9-14 00:12
插眼，好东西。我也一直关注可以风冷散热器加240冷排的垂直风道机箱。。

一起嗨起来，我后面把BOM表整理下发出来

geli

iaaiaa 发表于 2024-9-14 10:46
请教一下40寸5K使用感受如何，有点心动

钱够上4025QW。 4021算背刺…  画质绝对OK，细腻的很。选择很多 建议多试试

apengjun

我觉得理想型风冷散热是显卡跟cpu分开。主板一侧，显卡一侧。

geli

sunjiangfan 发表于 2024-9-14 08:15
很精致的箱子，主板是直接固定在机箱外壳上？铝型材是1515规格的吗？

楼上有坛友提到了，沉头丝的确更好看 ...

是的，1515。 还会有第四版的，做好了统一换螺丝，哈哈

geli

apengjun 发表于 2024-9-14 11:09
我觉得理想型风冷散热是显卡跟cpu分开。主板一侧，显卡一侧。

论坛有个分仓的，显卡45度折角那个，就是互相独立的。确实风冷分仓不错，如果我用风冷卡，在中间一定会加分仓隔板

geli

fcs15963 发表于 2024-9-14 10:52
垂直风道用单塔更好

我试试，但是单塔150以内高度的好像不是很多选择

geli

柳葉 发表于 2024-9-13 23:41
印象好像就abee pixel2一个
主要想装E-ATX和EBB
太迷你的那种就没啥用了

加入手搓行列吧 哈哈

J.9h0st

看的真动心，你说那个45度分仓的大神作品也参考过，目前还停留在建模阶段。

geli

J.9h0st 发表于 2024-9-14 11:45
看的真动心，你说那个45度分仓的大神作品也参考过，目前还停留在建模阶段。 ...

我画的手工图纸，不瞒你说我都不会数字建模…

mkkkno1

银月 发表于 2024-9-13 23:06
斜着多骚，机箱里就是缺点这种

银月

mkkkno1 发表于 2024-9-14 13:31

哎，对喽，就得这样，斜放增加迎风面积

跟赛车一样

某A

我也想手搓一个，市面上买的垂直机箱都是显卡朝下吊装，在用恩杰h1，显卡散热不太行，想搓一个反向的h1，顶部大风扇网上吹

noairhere

设计不错啊 尤其是斜着的风扇
就是不太精致啊

J.9h0st

geli 发表于 2024-9-14 12:15
我画的手工图纸，不瞒你说我都不会数字建模…

推荐sketchup，不需要基础，推推拉拉就可以建模，比如画个面，一推就是一个立体，很简单。我就用的这个。
