自制0.3U理线架之14U机柜极限利用

brucelee1126 · 发表于 2024-12-2 00:17

14U开放机柜塞的满满当当，上交换机后只剩下一个0.3U的空，找遍淘宝也没有0.3U的理线架，那么就自制一个吧

UG画了个图，本来设计是整体钣金折弯，考虑到折弯水平有限，最后折出来可能不好看，所以下料时就选择了拆分焊接，最后效果还行

设计图

拆分下料折弯

氩弧焊拼接成型

喷漆，省略了喷砂略遗憾

网上买的气管卡子，可拼接，卡直径6mm

双面胶粘上，成品完成

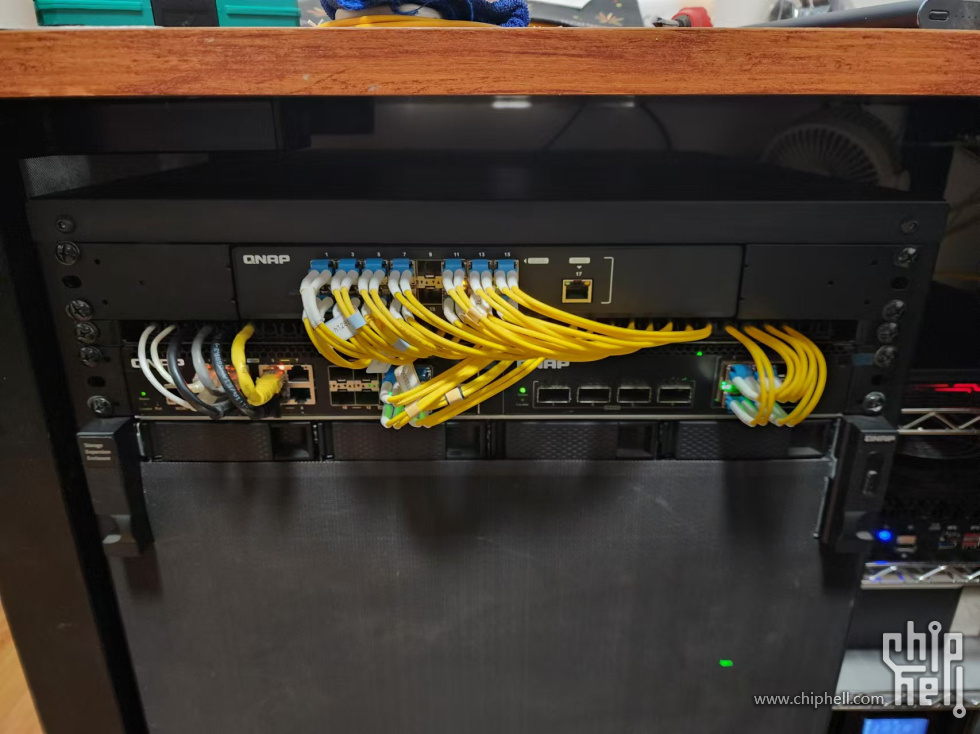

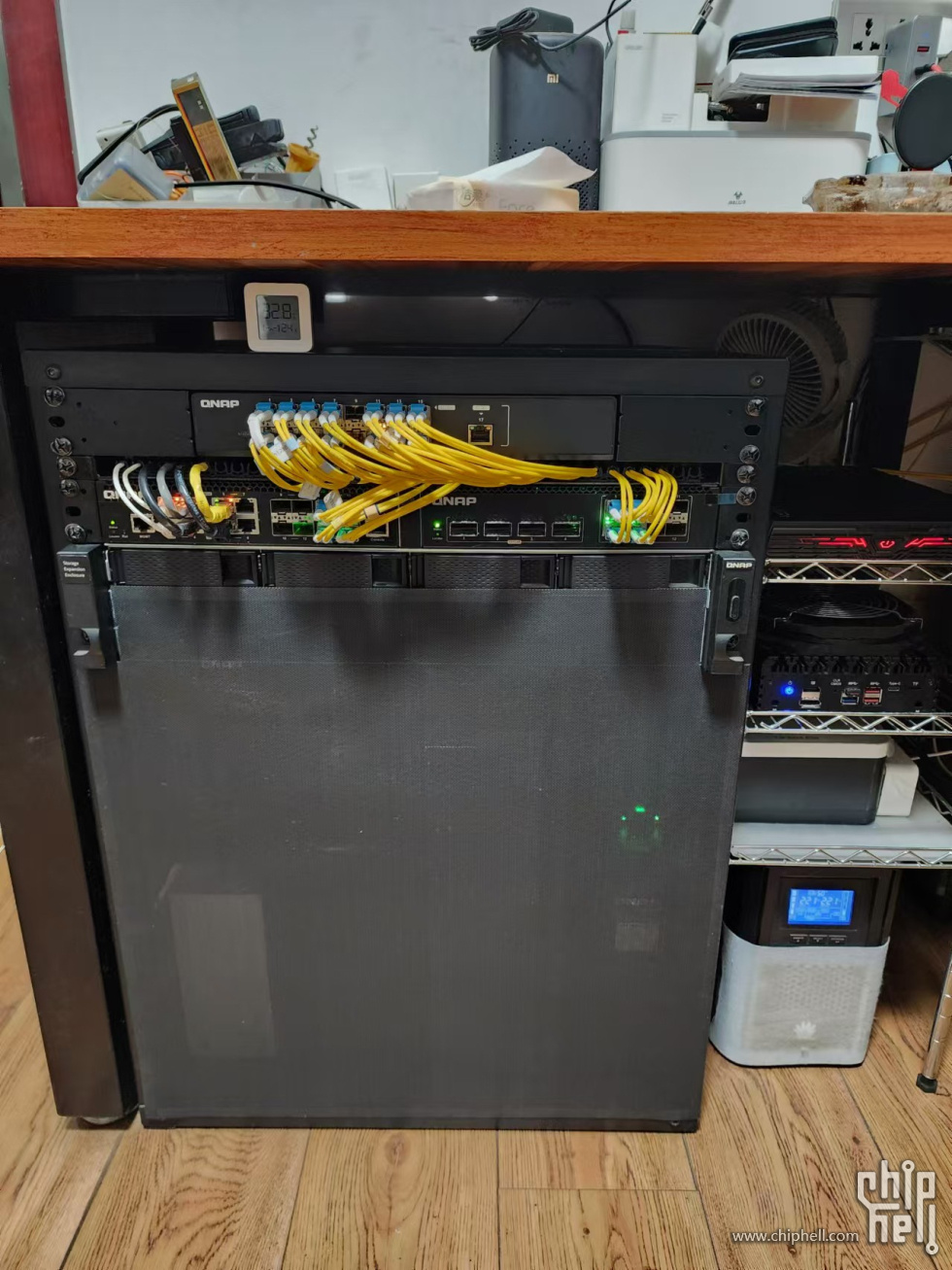

下面展示上架效果

感谢观赏

附上图纸

元首的动物园 · 发表于 2024-12-2 00:57

靠这么近，温度有点感人吧

brucelee1126 · 发表于 2024-12-2 07:15

元首的动物园发表于 2024-12-2 00:57
靠这么近，温度有点感人吧

顶上的交换机模块温度感人

StevenG · 发表于 2024-12-2 08:45

100g的口居然都是闲置的

c2h6o · 发表于 2024-12-2 08:52

话说3个孔位并不是平分的，不按U装设备，那个孔能对准？

brucelee1126 · 发表于 2024-12-2 09:17

StevenG 发表于 2024-12-2 08:45
100g的口居然都是闲置的

100g平台没搭建完成

zhangazhang · 发表于 2024-12-2 09:18

设备之间不考虑间隔1U高度散热吗

brucelee1126 · 发表于 2024-12-2 09:18

c2h6o 发表于 2024-12-2 08:52
话说3个孔位并不是平分的，不按U装设备，那个孔能对准？

所以手工掏了个长圆孔

brucelee1126 · 发表于 2024-12-2 09:19

zhangazhang 发表于 2024-12-2 09:18
设备之间不考虑间隔1U高度散热吗

已经没有1u高度可用了，剩下最后0.3u

c2h6o · 发表于 2024-12-2 10:05

brucelee1126 发表于 2024-12-2 09:18
所以手工掏了个长圆孔

牛X啊，

llzzll · 发表于 2024-12-2 10:18

老哥你机柜下半面的那个网门有关键字吗？我正好也需要个

brucelee1126 · 发表于 2024-12-2 10:30

llzzll 发表于 2024-12-2 10:18
老哥你机柜下半面的那个网门有关键字吗？我正好也需要个

不是门，就是pvc防尘网，贴的磁条，磁条是防尘网送

StevenG · 发表于 2024-12-2 10:54

brucelee1126 发表于 2024-12-2 09:17
100g平台没搭建完成

小板凳坐等~要是速度功耗都给力，我也考虑折腾一下，现在是懒得换光纤，没动力

19025258 · 发表于 2024-12-13 10:28

羡慕手里有资源的人

qbenny · 发表于 2024-12-13 10:42

直接把气管卡粘在交换机上面应该也能达到一样的效果吧

brucelee1126 · 发表于 2024-12-13 10:53

qbenny 发表于 2024-12-13 10:42
直接把气管卡粘在交换机上面应该也能达到一样的效果吧

理线能达到同样得效果，但是如果我要更换交换机或者调整交换机得位置就不好弄了，还得除胶，漆面刮伤就得不偿失

毛蛋 · 发表于 2025-2-26 13:27

真讲究 UPS都带个KOU罩

VariedValiance · 发表于 2025-2-26 14:12

不错不错
