是否有显卡顶装上出风的机箱

Evalyn

5090fe已经有着落，最近在考虑机箱问题。
可惜5090这个风道设计，散热透吹干掉了一堆可以直插的机箱结构：cpu那么高热密度还吃显卡尾气真顶不住。

所以思来想去，是否有这种结构：
1. 前下进风，显卡顶装，从机箱内吸风。透吹显卡后从顶部直接排出。
2. cpu风塔，前进后出。
3. 机箱顶部，后部可安装机箱风扇辅助抽风。

可惜想了很久，按目前显卡和主板设计，哪怕倒装主板，显卡直插的情况下，显卡一定是从机箱顶部进风的… 显卡风扇改反叶似乎可以，但好像有点成本太高了

xy.

你找 o11d evo 之类支持显卡侧装的机箱, 就行了, 只是不知道会不会有这个长度的 pcie 5.0 转接线

nekotheo

5090fe已经有着落

我的关注点都在这里

wikieden

第一句话就已经击败 99% 坛友了，项目嫉妒恨

czzk183

感觉主板厂应该出显卡pcie在背面的型号，背插显卡独立风道得了    问题是机箱也要配套

Darylyexu

第一句话就已经击败 99% 坛友了，项目嫉妒恨

Evalyn

xy. 发表于 2025-1-22 17:05
你找 o11d evo 之类支持显卡侧装的机箱, 就行了, 只是不知道会不会有这个长度的 pcie 5.0 转接线 ...

感谢。我研究下看看。pcie延长线是个思路。

Evalyn

czzk183 发表于 2025-1-22 18:17
感觉主板厂应该出显卡pcie在背面的型号，背插显卡独立风道得了    问题是机箱也要配套 ...

听说过中置发动机，好家伙你这是要中置主板。估计结构件会压力很大。

KC大头

联力包豪斯EVO，换个角度安装，显卡出风就冲顶部了吧。。都不用束装吊装啥的。

kaiwenwu

感觉只能用CTE C750这种io在正上方的机箱了，不然风道都有冲突满足不了。

kaiwenwu

KC大头 发表于 2025-1-23 03:41
联力包豪斯EVO，换个角度安装，显卡出风就冲顶部了吧。。都不用束装吊装啥的。 ...

反过来5090fe就变成往下出风了

miu9889

我用的core x9箱子，前面2个20cm风扇进气，顶部水平安装了两排共8把风扇（4把是480冷排用的）往外吹风，内存前面还挂了一把t30对着吹，主板IO区上方一把14cm风扇出风


感觉很符合你的需求

Evalyn

KC大头 发表于 2025-1-23 03:41
联力包豪斯EVO，换个角度安装，显卡出风就冲顶部了吧。。都不用束装吊装啥的。 ...

联立evo都是显卡侧装，传统卡下压式散热确实是可以上出风，但5090fe是透吹设计，侧装直接风道堵死的。

liolio

只看标题不看正文那就越南擎的deskmeet x600咯 可惜那货只能装双槽卡还要限长20

换个思路 把机箱倒着放就是啦

xr0573

是啊，PCIE槽wdt做在最顶上就好了，可惜没有机箱支持；显卡翻转180挡板不支持，有挡板可翻转的显卡吗？看来最方便的做法是机箱倒装，显卡风扇改跳线。

yzlyzl007

A4基本都是顶部出风，用过追风者217 风道很满意

llwin

倒置结构问题在于显卡倒不过来，显卡是在最上边了，但是风扇向下吹

matoid

银欣LD01

zjmttt

CPU是可以吃的，你只需要CPU上一体式水冷即可，一体式水冷和风冷比最大的优点，不是散热规模，而是他通过水管，直接把热源传输到了出风口，通过出风口的风扇直接把热量排出机箱外。如果你觉得风扇吸进的风还是显卡排的热风，那么可以增大出风口的数量，以便机箱内的唯一热源（显卡的热量）分散排出去。

sam_no90

PA401或者Torrent Compact这种机箱

本身进风就过剩，如果你主板的PCIE 16X_1再第三槽，其实直插也能尽可能减小显卡热量对于CPU风冷的影响

五更瑠璃

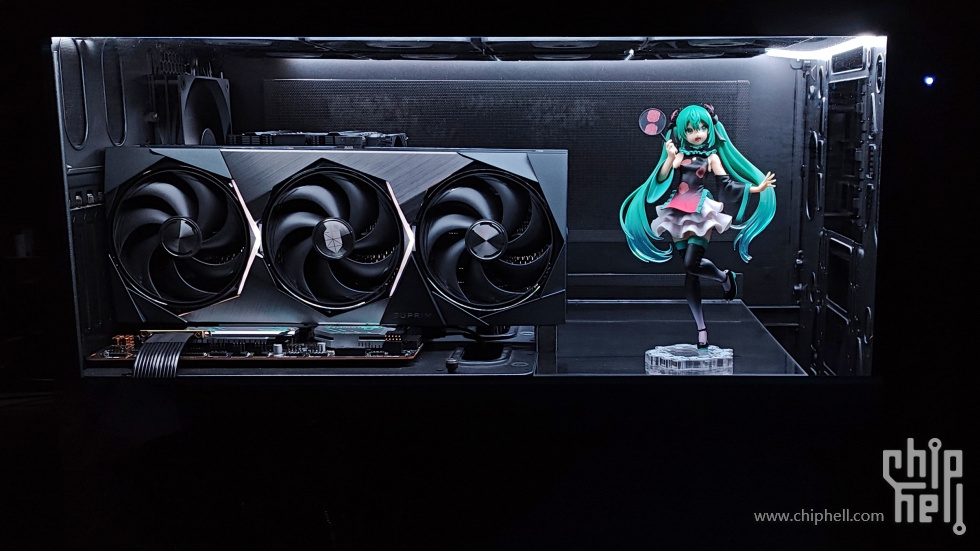

你需要延长线，按上面那图在把显卡转90度就向上出风且不影响主板了

sam_no90

zjmttt 发表于 2025-3-31 17:21
CPU是可以吃的，你只需要CPU上一体式水冷即可，一体式水冷和风冷比最大的优点，不是散热规模，而是他通过水 ...

你是不知道600w的热量可以把一个240/360冷排的水加热到多少度啊

凯旋幻影

Evalyn 发表于 2025-1-23 09:34
联立evo都是显卡侧装，传统卡下压式散热确实是可以上出风，但5090fe是透吹设计，侧装直接风道堵死的。 ...

用o11vc，显卡直插，CPU侧装360进风，下进后出，这样CPU吃尾气的影响应该能低一些

zjmttt

sam_no90 发表于 2025-3-31 17:27
你是不知道600w的热量可以把一个240/360冷排的水加热到多少度啊

4090我试过，问题不大。
5090我确实没玩过。

大光光

North XL或者ridge 顶部可以装一排8cm风扇出风。。。暂时想到这两个。。。

cqy880426

SG16比较接近LZ需求了

eiicne

我现在的机箱就是显卡顶部出风啊，迎广的爱丽丝，100块，哈哈。

guanqq_64

Tt Core X9
我这个就是5090D
CPU是9800X3D+P60t 风冷
顶上风扇能装8个 我只开了6个 实测最后两个不开效果更好。

1. 前下进风，显卡顶装，从机箱内吸风。透吹显卡后从顶部直接排出。
2. cpu风塔，前进后出。
3. 机箱顶部，后部可安装机箱风扇辅助抽风。

这个完全符合你的描述

虽然可能不是你心里想要的样子

gartour

这个由主板布局解决才科学。pci-e在cpu的上方。显卡上出风，cpu侧出风，完美。
