自从全新一代的MPG Z890 EDGE TI WIFI刀锋钛主板推出以后，极富个性的高颜值设计和更为先进完善的功能配置直击白色主题装机爱好者的心窝。但是无奈INTEL不争气，在这次迭代竞赛中，被AMD甩出了十条街。大家在对Z890 痛感遗憾的同时对于X870E版本的刀锋钛却充满了期待，终于在春节前夕，等来了盼望已久的微星 MPG X870E EDGE TI WIFI刀锋钛。

产品特性

更多详细信息详见：https://www.msi.cn/Motherboard/MPG-X870E-EDGE-TI-WIFI

外观设计

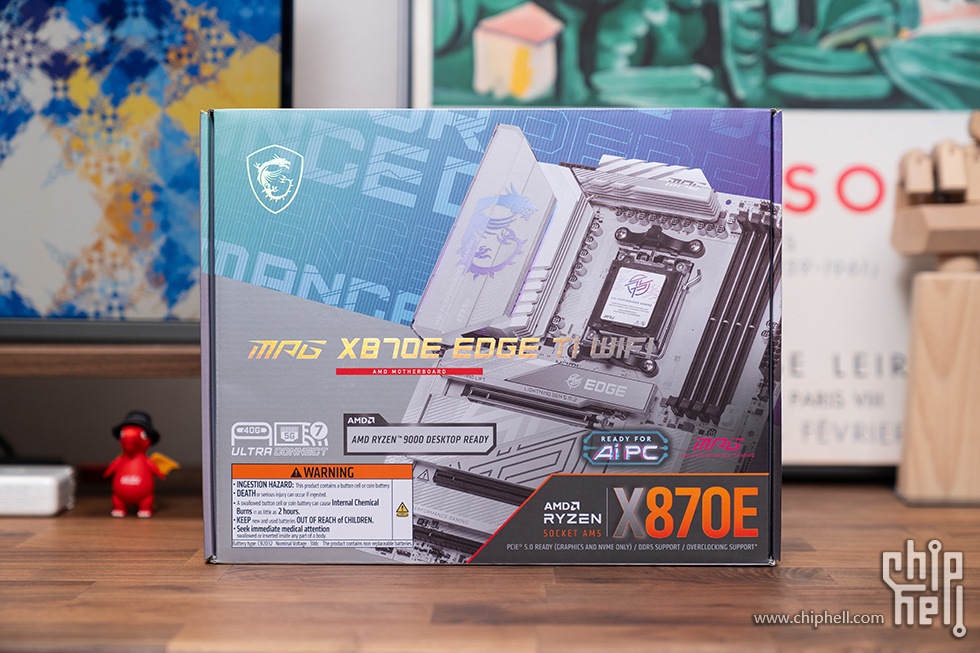

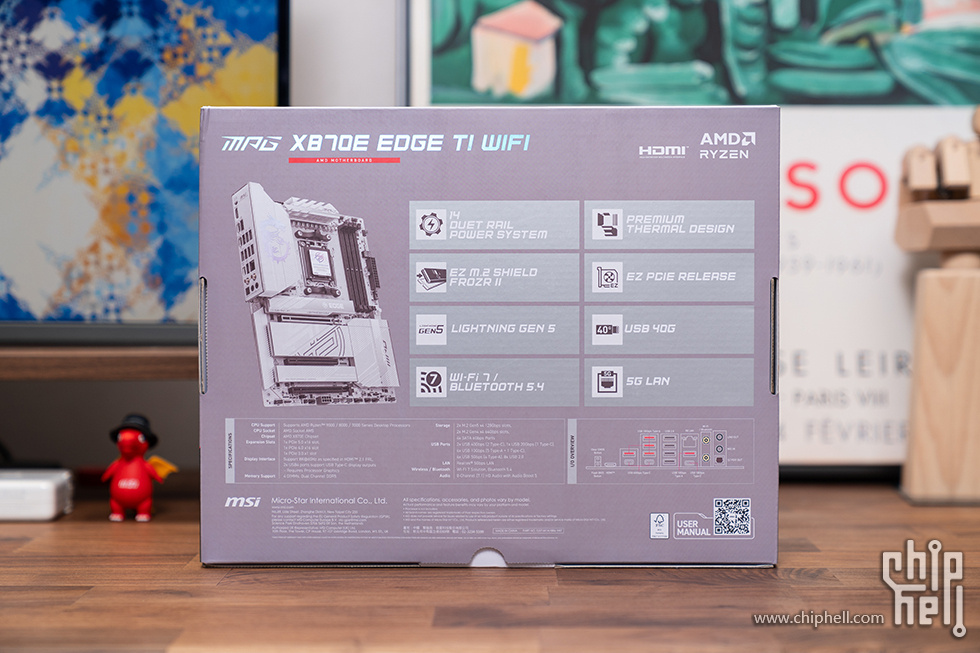

微星MPG X870E EDGE TI WIFI刀锋钛保持了和Z890一致的外观配色。银灰色和湖蓝渐变的斜向撞色设计搭配产品主图，正中间镭射印刷的型号名称，右下角显眼的橙色X870E字样。包装背面标注了：14+2+1路智能供电、高效散热组件、第2代免工具M.2冰霜铠甲、显卡快拆设计、LIGHTNING GEN 5、USB 04G、Wi-Fi 7 / 蓝牙5.4、5G 有线网络等主要卖点和主板、接口参数。

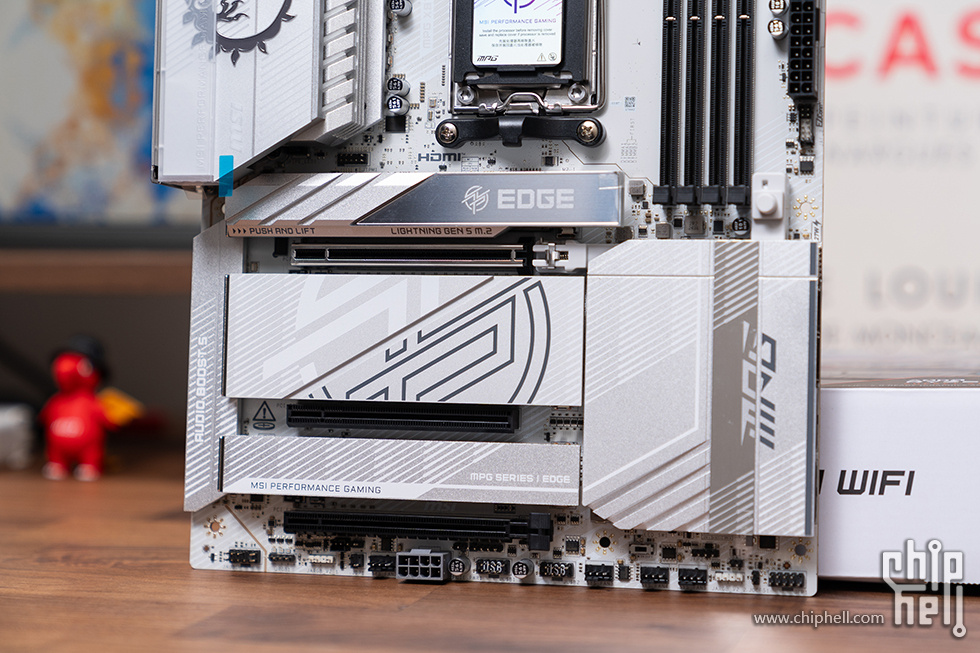

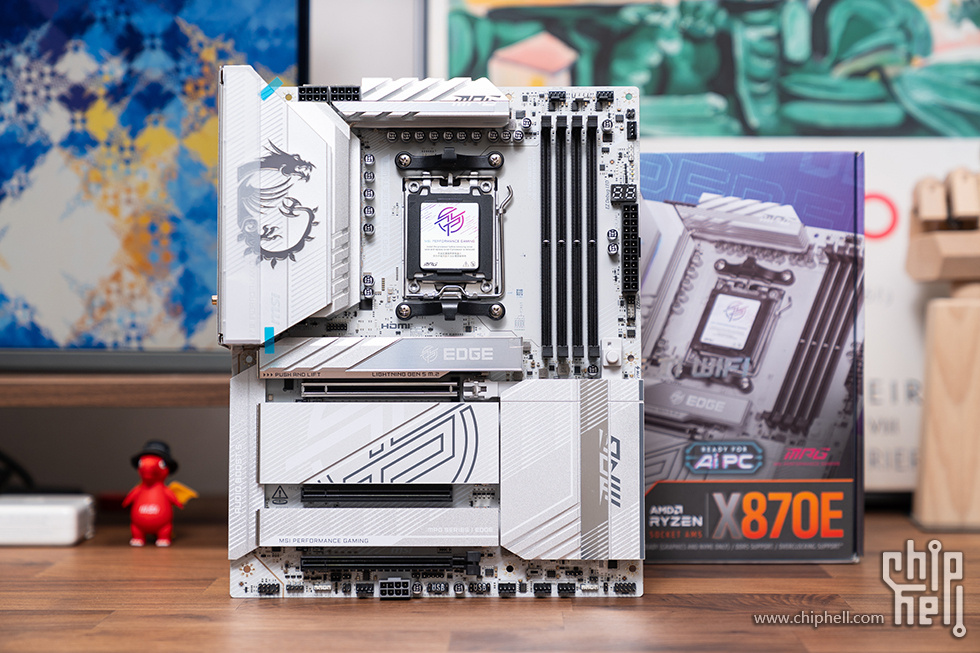

微星 MPG X870E EDGE TI WIFI 刀锋钛为标准的ATX板型，基于INTEL X870E芯片组，采用全新的纯白设计风格，全白PCB板搭配银白色的散热装甲，磨砂、镜面高亮、斜纹切割纹理、塑料装饰条等多元素及工艺的堆砌，更大面积的白色应用使得整体颜值近乎完美。

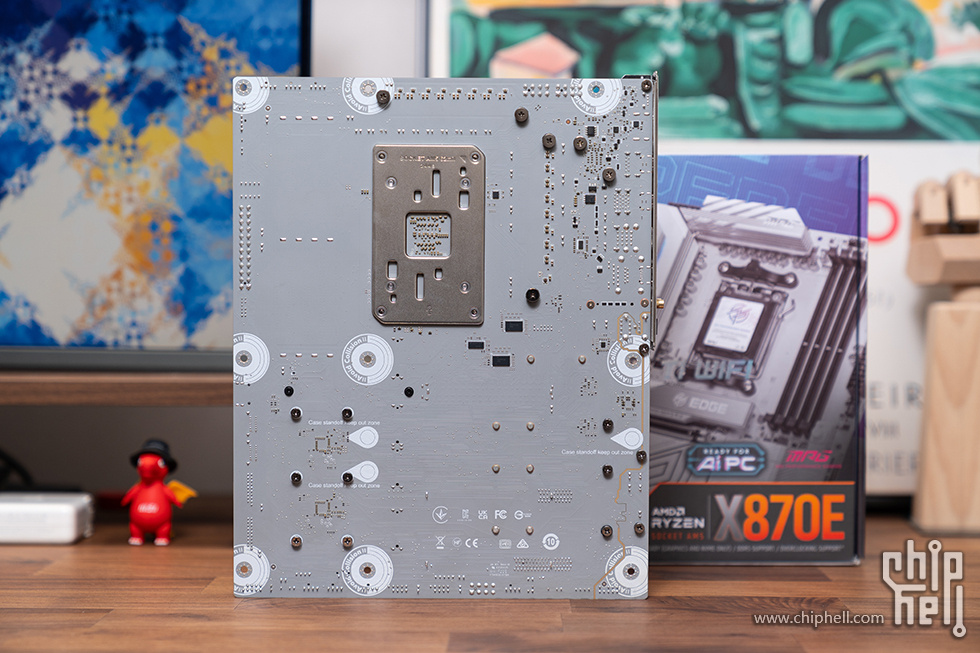

采用8层服务器级 PCB以及2Oz加厚铜设计，背面做了灰色涂装，主机板电路区域清楚标示机壳螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主机板。

AMD5接口

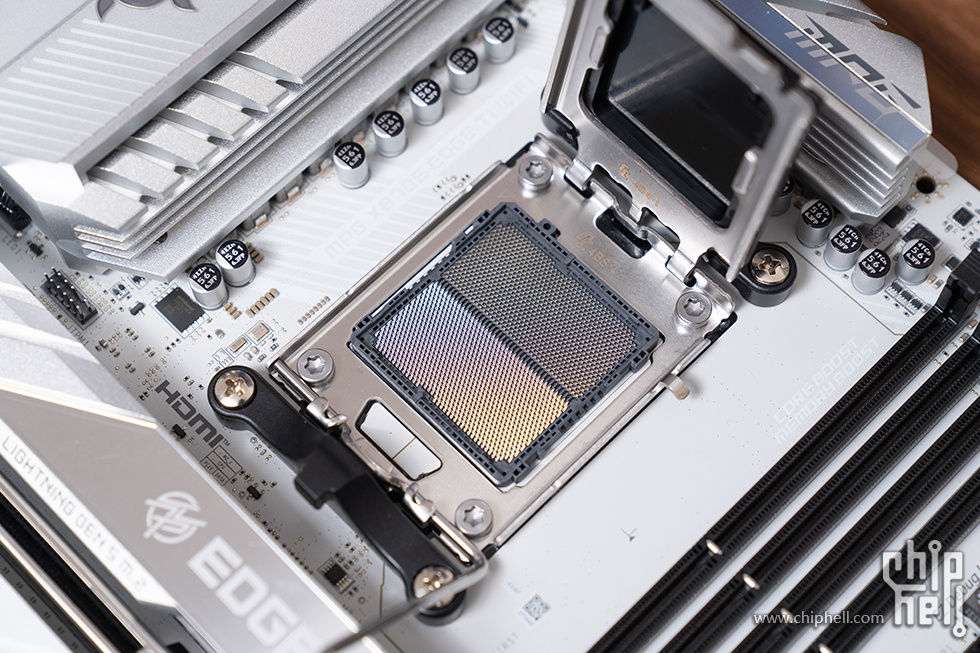

微星 MPG X870E EDGE TI WIFI 刀锋钛主板依旧采用了AM5接口，兼容7000系、8000系、9000系三代CPU。

14+2+1相供电

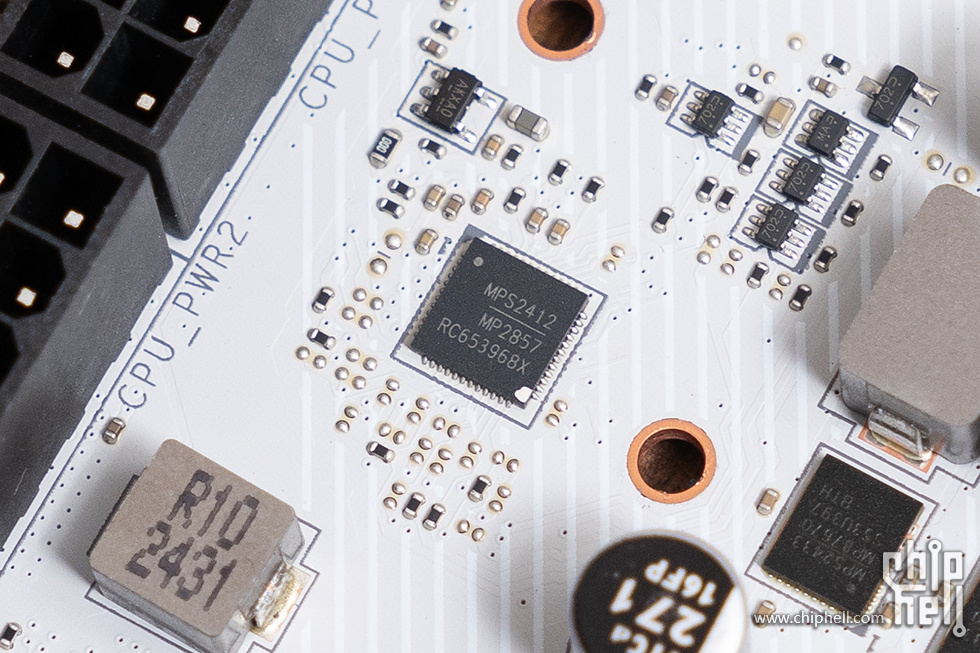

微星 MPG X870E EDGE TI WIFI 刀锋钛主板使用14+2+1相供电设计，其中14相为VCore核心供电，2相为SOC供电，1相为VCCGT供电，1相为MISC供电。核心供电主控为MPS的MP2857，每相配备了一个MP87670 (80A)的DrMos。双8PIN供电接口，满足AMD RYZEN全系CPU的供电需求。

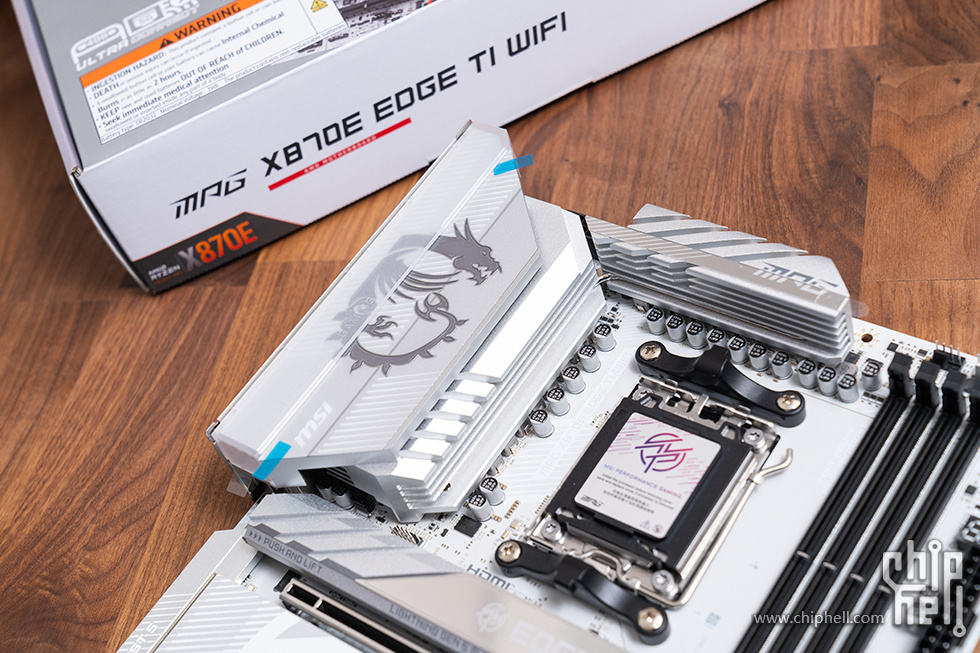

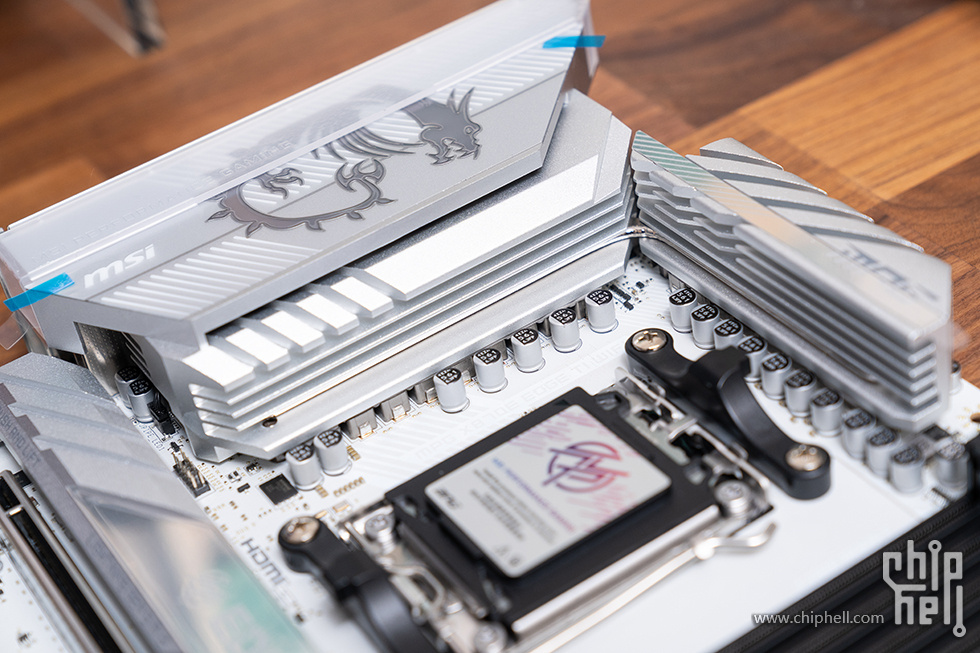

为了确保供电散热效能，配备了极为厚实的散热VRM散热装甲，散热片侧边可见有许多鳍片以及造型切口，从而增加散热面积。两个散热模组中间使用6mm的镀镍热管相连，供电元件与散热片接触的部分铺有 7W/mk 的导热垫，加上底部开槽处理增大散热面积，显著提升热交换效率。

VRM上的龙盾LOGO支持ARGB灯效，在最左端还搭配了一块半透雾面磨砂装饰条，通电后进一步提升光效质感和氛围感。

DDR5内存插槽

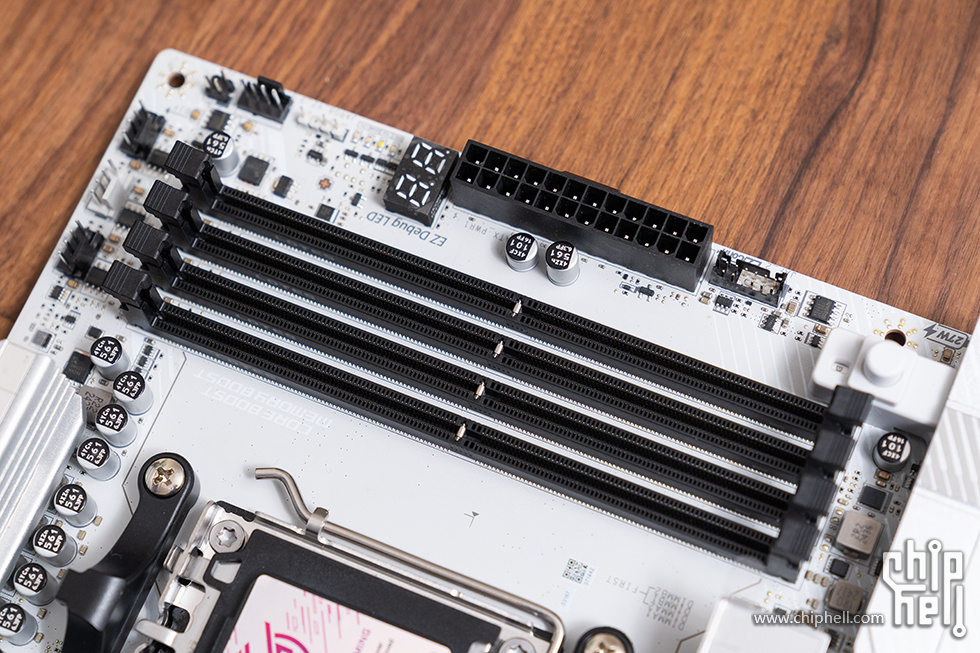

微星MPG X870E EDGE TI WIFI刀锋钛主板配备了4条DDR5内存插槽，支持双通道内存模式，最大可支持256GB内容容量。支持AMD EXPO或XMP技术的内存，配备有内存加速引擎。兼容最新的CUDIMM DDR5内存，最高可达到DDR5 8400+ MT/s。

PCI Express 与 M.2 扩展

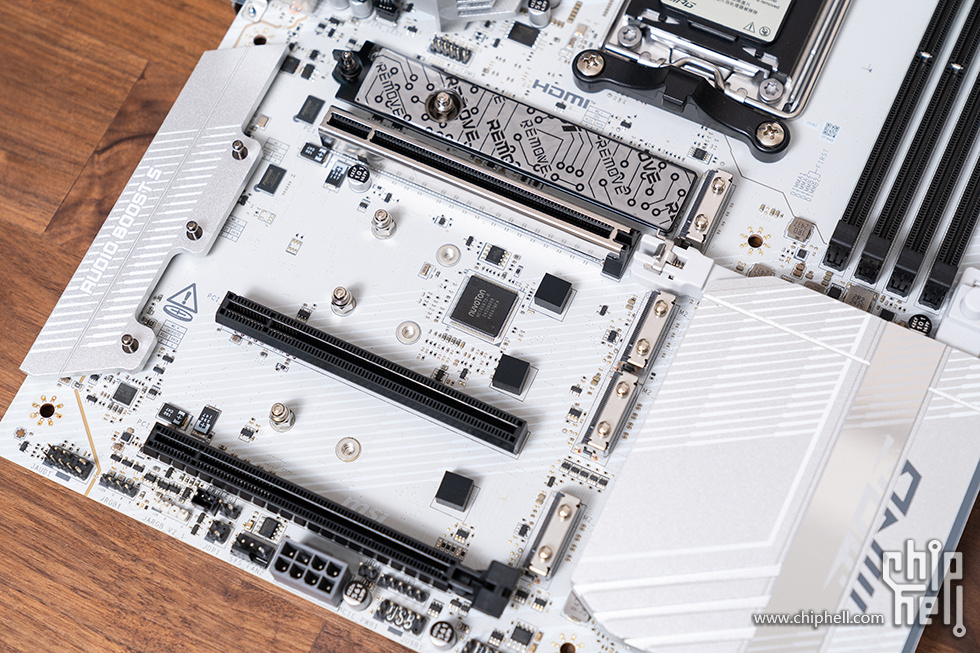

微星MPG X870E EDGE TI WIFI刀锋钛主板提供了三条PCIe插槽，第一条为CPU直连PCIe 5.0 x16插槽，其他两条均来自芯片组，第二条支持PCIe 3.0 x1运行规格，第三条支持PCIe 4.0 x4运行规格。

第一条PCI-E插槽还带有显卡EZ拆卸按钮，内置弹簧结构，只需轻按一下就可以解锁显卡锁扣，按钮右侧还带有指示图标小窗，可以清晰看到卡扣的状态，细节上做的十分到位。

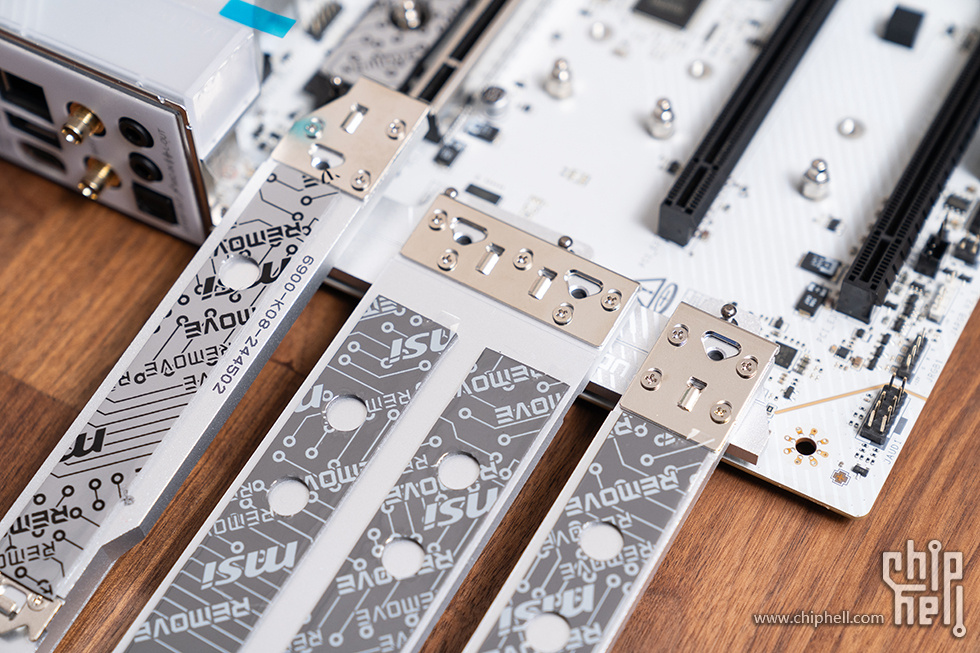

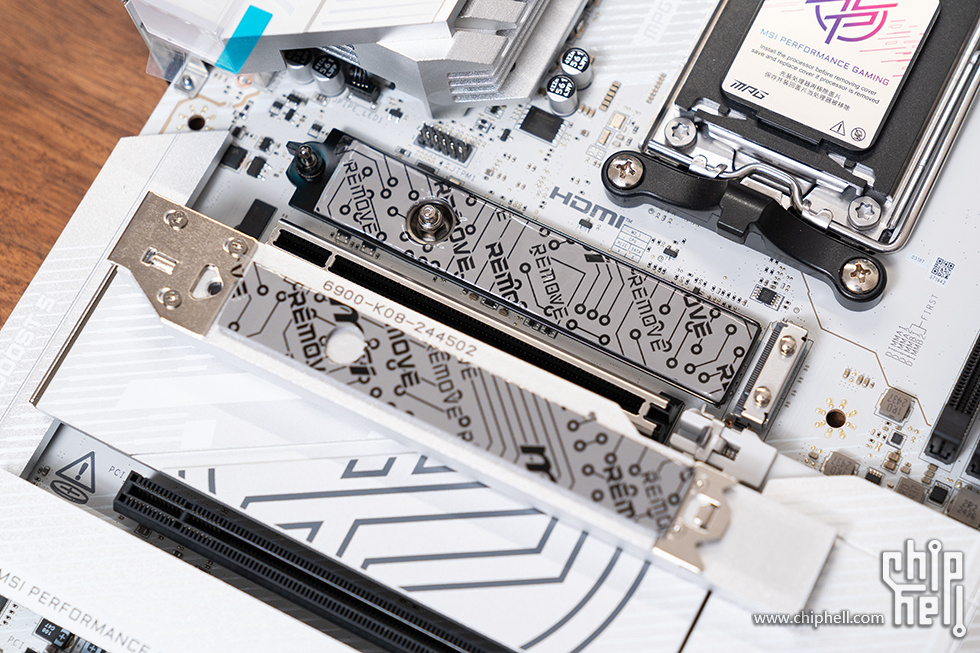

微星MPG X870E EDGE TI WIFI刀锋钛主板提供了4个M.2槽位，并为其配置了全新第二代M.2冰霜铠甲。M.2_1和2槽位来自CPU直连，M.2_3、4槽位则由芯片组提供。

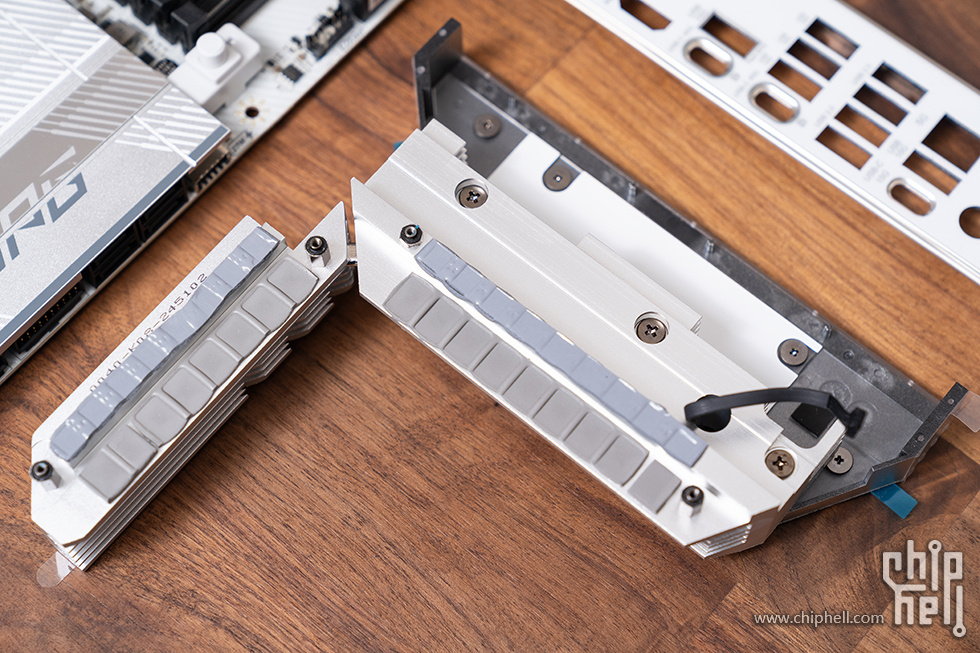

M.2_1、2为PCIe 5.0 x4 模式，其他2个槽位为PCIe 4.0 x4 模式，其中，M.2_1、4配备了独立的双面M.2 Shield Frozr II散热装甲，M.2_2、3两个槽位共享一块大面积的M.2 Shield Frozr II散热装甲。

所有槽位均支持第二代独家EZ M.2 CLIP 设计，M.2 SSD 插入插槽后，并轻轻推动闩锁即可锁住，确保SSD 安装到位。取出时，也只需要将闩锁向外弹开，只需一指，即能轻松完成拆卸。

X870E芯片组

双Prom21南桥芯片，由CPU提供的PCIe x16和M.2接口均支持PCIe 5.0，主板提供了12条PCIe 4.0和8条PCIe 3.0。上面的芯片主要负责M.2、SATA的PCIe 4.0 总线以及对USB相关接口的支持。下面的芯片则负责2条PCIe显卡插槽的PCIe 4.0 和PCIe 3.0总线、wifi、RJ45网口以及USB相关接口的支持。

高速传输

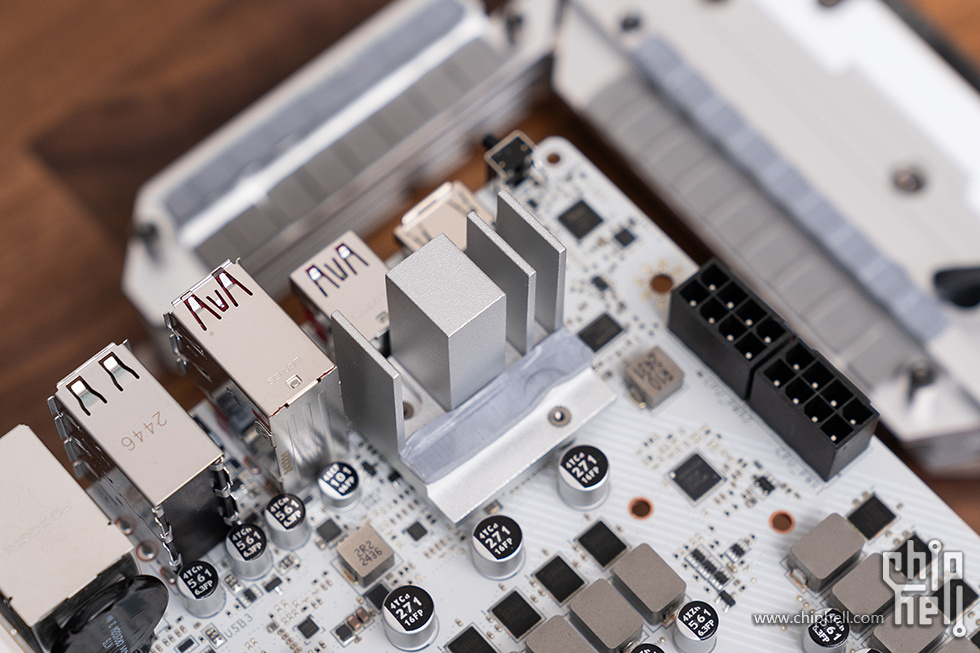

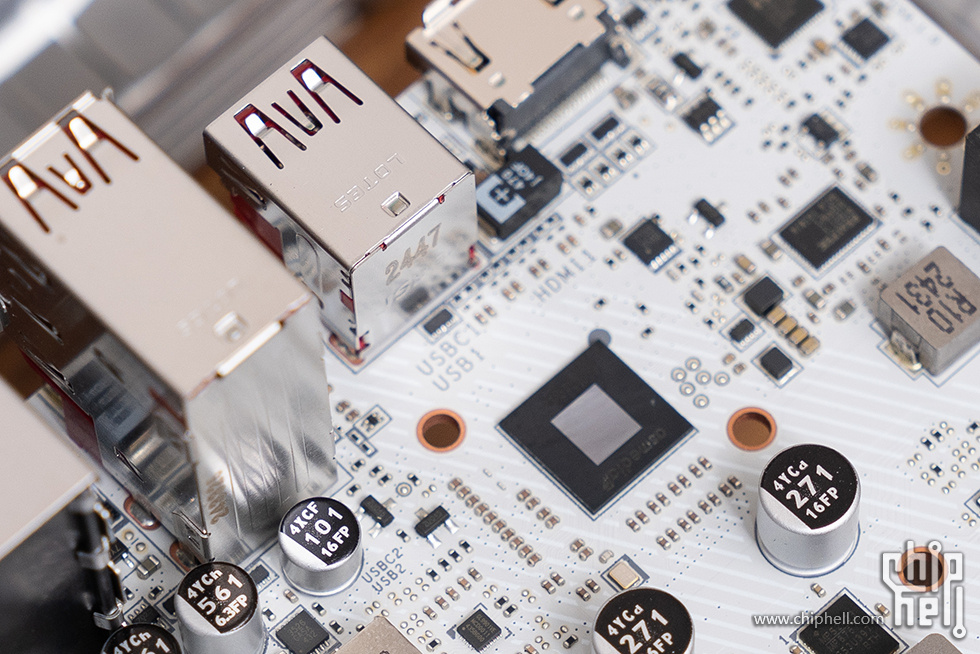

微星 MPG X870E EDGE TI WIFI刀锋钛主板在尾部IO提供了2个USB4高速传输接口，由ASMEDIA ASM4242芯片控制器负责，并配备了独立的散热片，以解决高速传输时产生的发热问题。

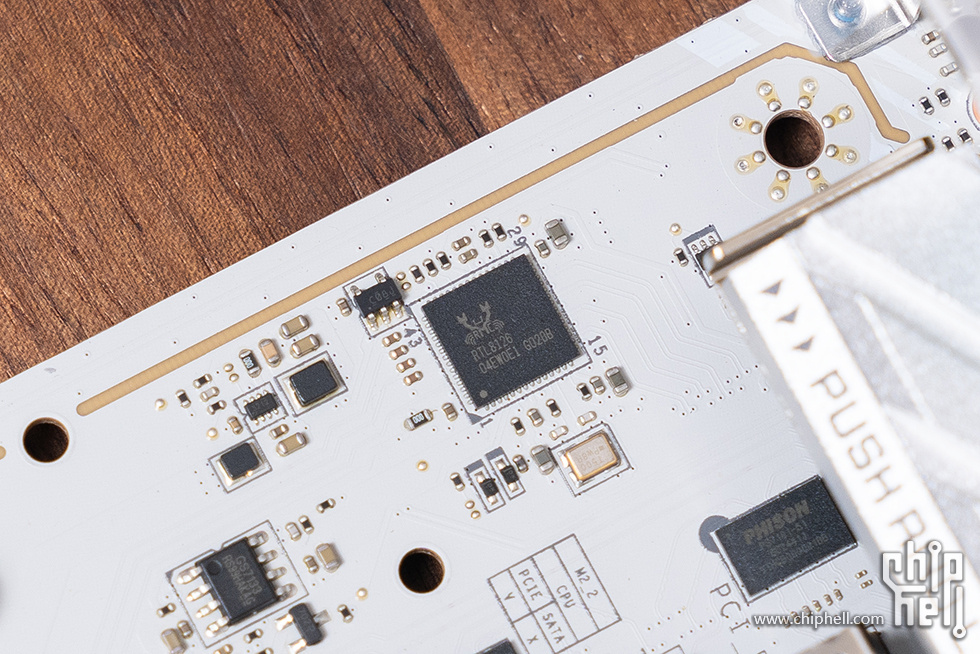

网络方面提供一个5G LAN口，由RTL8126 5G有线网络芯片负责控制。同时配备了最新QCNCM865 Wi-Fi 7网卡，理论峰值速度达到5.8Gbps，频宽可达320MHz，支持4096-QAM，同时支持 BT 5.4。

随机搭配的WIFI鲨鱼鳍天线采用EZ快插技术，从此告别手拧，操作现在只需轻轻一插即可。

音频配置

在主板的左下角设计了音频线路独立区域，区域上方还增加独立的装甲装饰盖板，采用Realtek ALC4080 Codec，搭配高品质音效电容，支持7.1 通道高性能音频以及S/PDIF输出。

板载接口

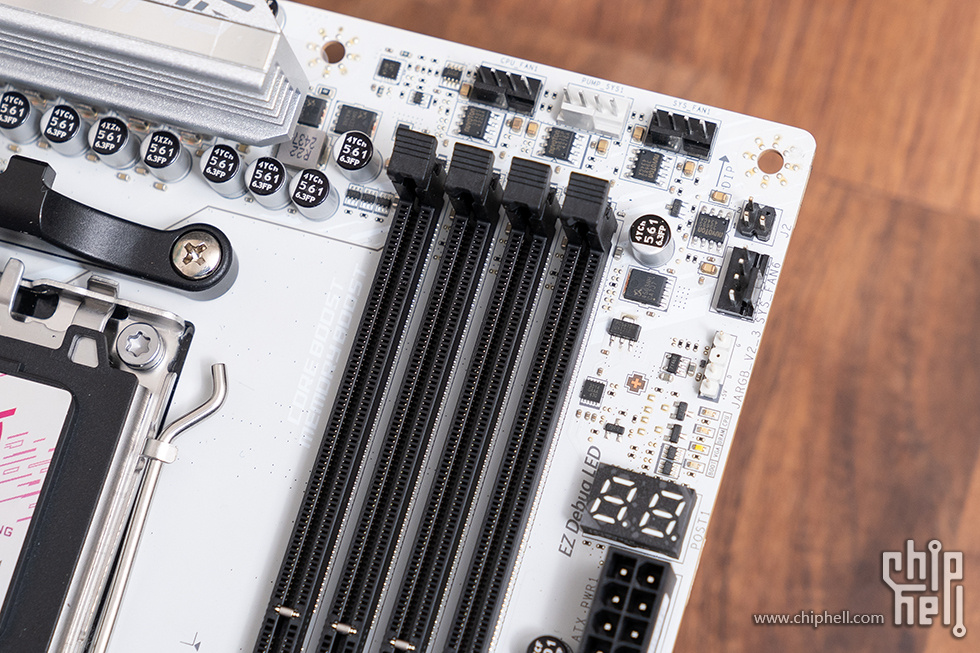

在主板的右上角周边提供了CPU_FAN接口、水泵供电接口（白色）、2组PWM风扇供电接口、5V AGRB接口和DEBUG灯。

24PIN主板供电口下方为Ez Conn接口，可接入配件中的风扇PWM供电灯光USB三合一扩展线。

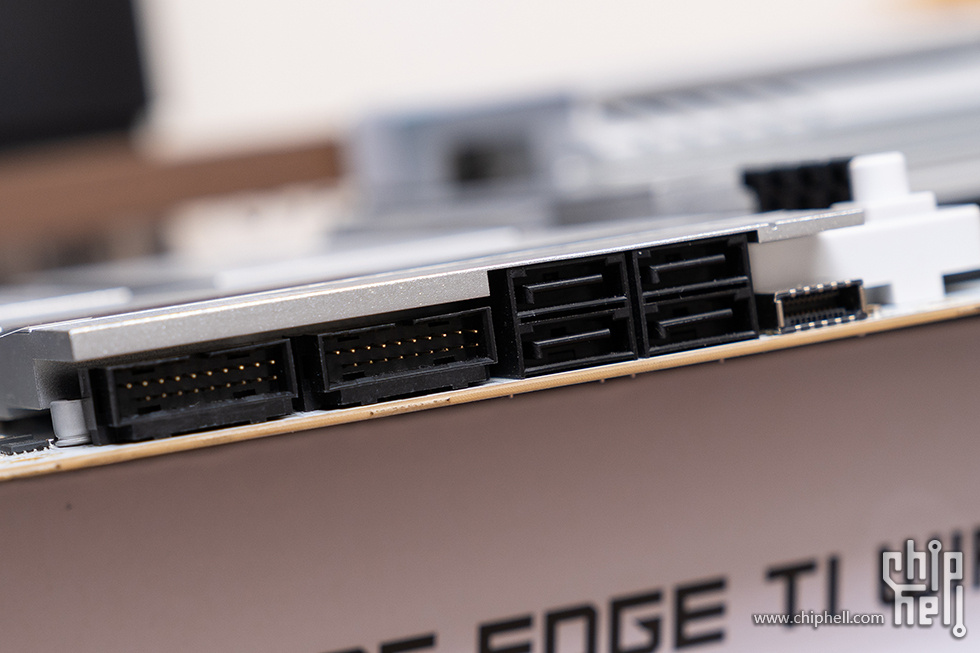

芯片组散热装甲右侧下方配备了2个USB Type-A 5Gbps 接口、4个SATA 6Gbps接口和1个USB Type-C 20Gbps接口，均做了90°横置设计。

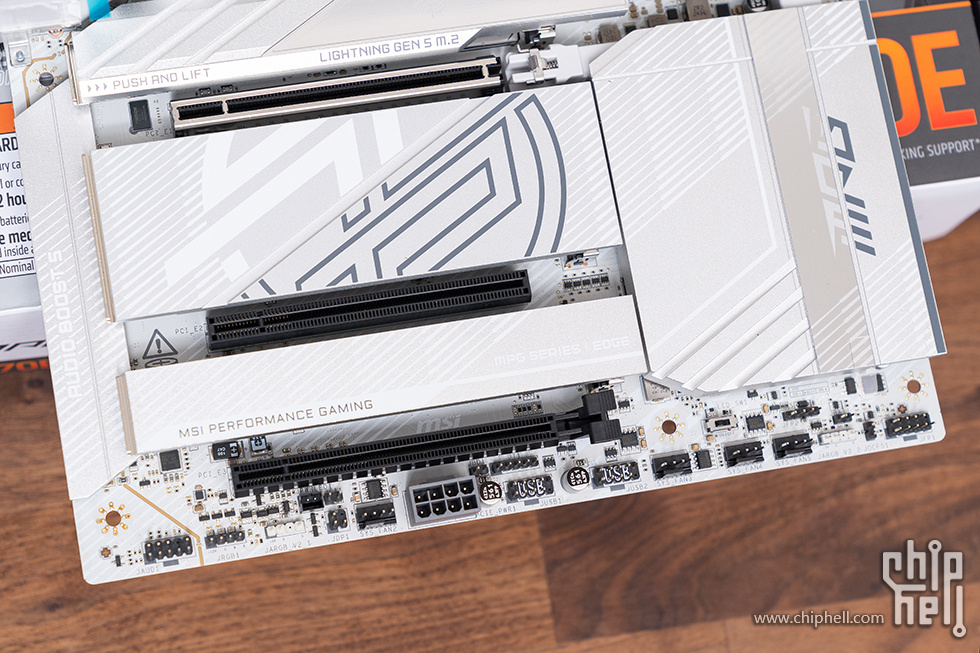

主板的底部配置了丰富的接口，配置了音频接口、2组5V AGRB接口、2组12V AGRB接口、4组4Pin PWM风扇接口、1个独立的8Pin PCIE_PWR1接口（为下一代50系高端显卡提供额外供电支持）和2组USB2.0接口。

后置I/O区域采用了一体式I/O背板，提供了Clear CMOS按钮、Flash BIOS按钮、HDMI 2.1、2*USB 4、1*USB Type-C 10Gbps、5*USB Type-A 10Gbps、4*USB 2.0、5G有线LAN、Wi-Fi 7天线接口以及带S/PDIF输出的音频接口。

相关附件

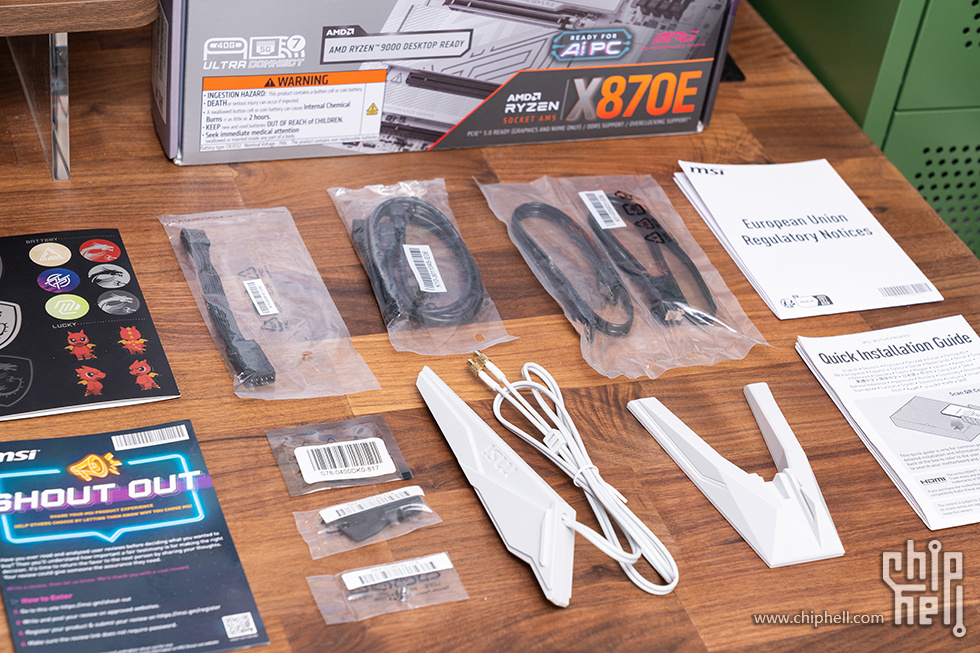

配件方面，微星MPG X870E EDGE TI WIFI刀锋钛主板了2条SATA数据线，1 根风扇PWM供电灯光USB三合一扩展线，1根 EZ FRONT PANEL 前面板延长线，M2固定螺丝，1个驱动U盘，1个EZ M.2 Clip II 扳手，1份快速安装指南、1份关于欧盟规管的文件、1张微星信仰标签贴纸和1份 MSI SHOUTOUT活动介绍。

以上就是微星 MPG X870E EDGE TI WIFI 刀锋钛主板开箱全部内容，更多装机展示及性能实测内容敬请期待!!
