九州风神CH270+铭瑄B860M CROSS PRO+索泰 RTX 5060ti+TRYX ROTA SL风扇装机分享！

AC♥小武

       今天为大家带来一套MATX小钢炮装机分享——九州风神CH270。作为CH260版本的立式M-ATX机箱，拥有非常优秀的兼容性，可以兼容174mm巨塔风冷、ATX电源以及长达388mm显卡，在此基础上采用了立式结构设计使得它并不会占用过多的桌面空间，非常适合桌面空间有限的用户。同时九州风神CH270底部支架加入了数显面板，可实时显示CPU、显卡温度和风扇转速等状态数据，帮助用户随时了解机箱内部的运行状况。九州风神CH270凭借垂直风道、高兼容性（360水冷/ATX电源/长显卡）及数显屏设计，使其兼具优秀的散热性能与独特的视觉体验。

核心设计亮点：

• 外观与结构

  • 采用立式M-ATX架构，三围尺寸为 438x225x312.5mm，减少桌面空间占用。

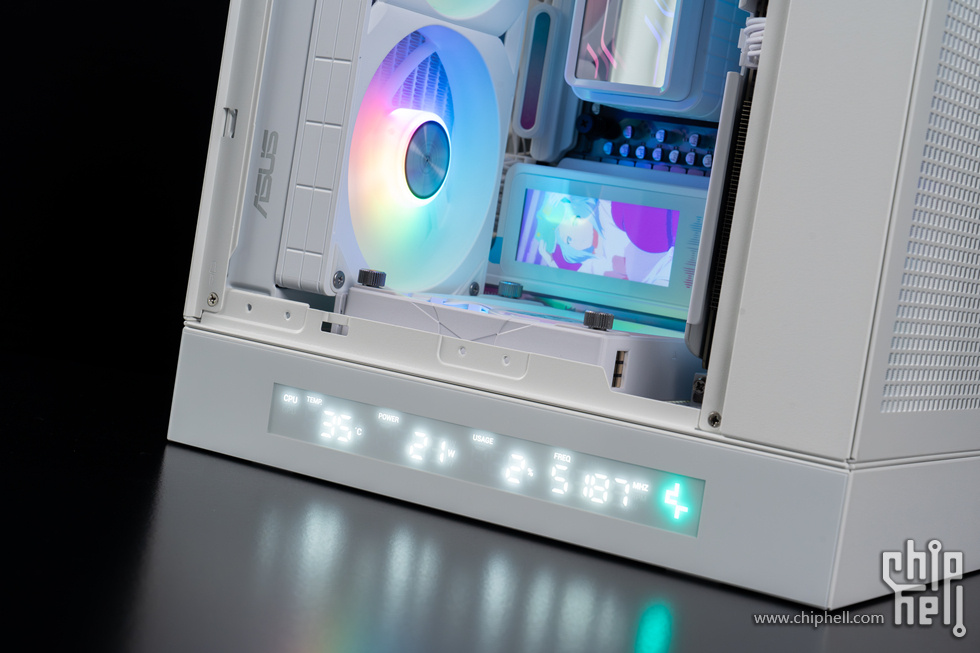

  • 配备竖置数显底座，可实时监控硬件温度。

• 优秀的兼容性

  • 支持M-ATX、ITX以及背插主板，背部预留充足空间走线。
  • 支持标准ATX规格电源。
  • 显卡限长388mm，拥有4.5槽空间。

• 优秀的散热能力

  • 下进上出垂直风道布局，整体网孔面板设计，提升散热效率。
  • 拥有6个120mm风扇位（顶部3个，前面板2个，尾部1个）。
  • 兼容360mm水冷排或174mm高度风冷散热器。


硬件配置：

• 处理器   Intel Ultra7 265k
• 散   热   华硕 PRIME LC360 ARGB
• 风   扇   TRYX ROTA SL 120mm ARGB
• 机   箱   九州风神 CH270 WH
• 主   板   铭瑄 B860M CROSS PRO
• 电   源   安耐美 D.F.12 850W ATX3.1
• 显   卡   索泰 RTX 5060ti XGAMING
• 内   存   Apacer ZADAK DDR5 8000 C38


---

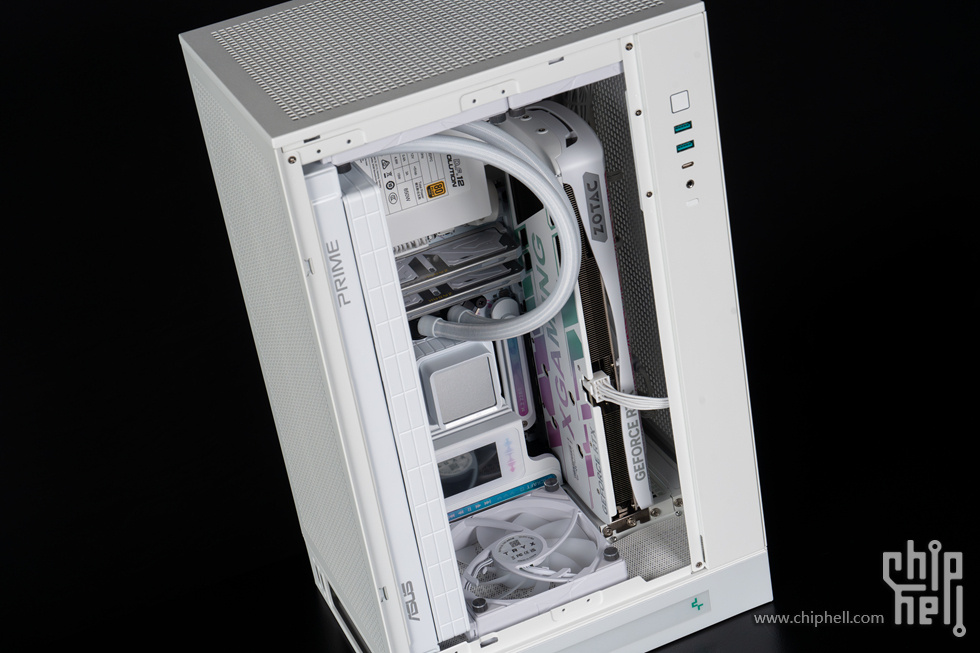

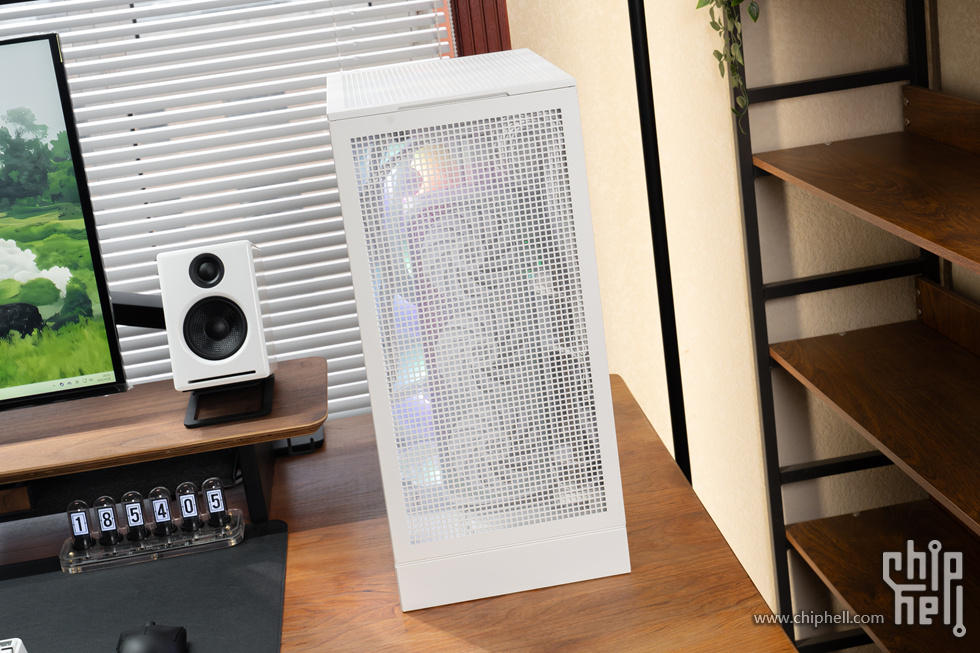

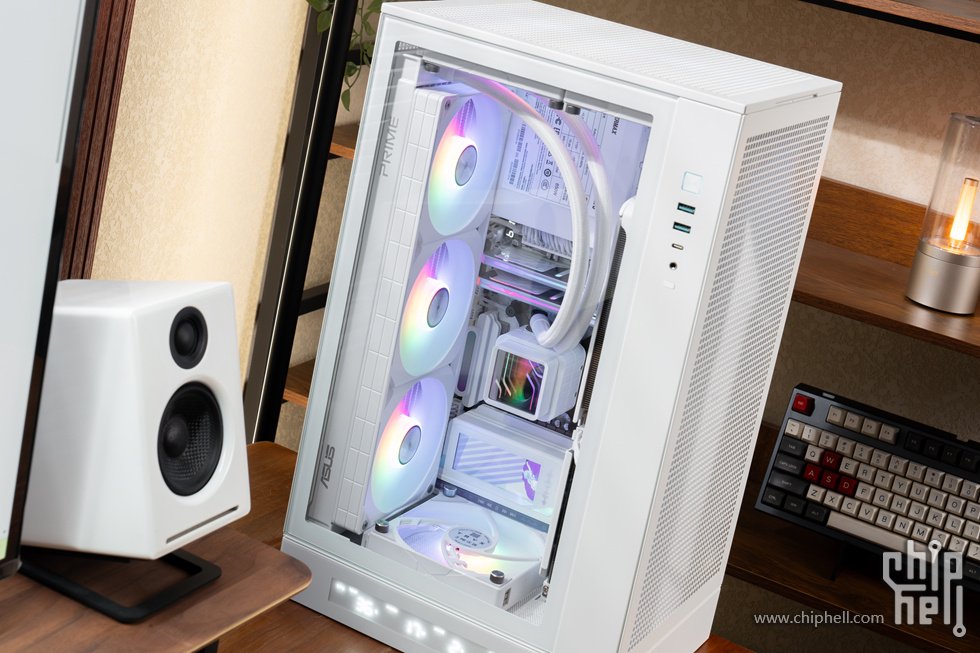

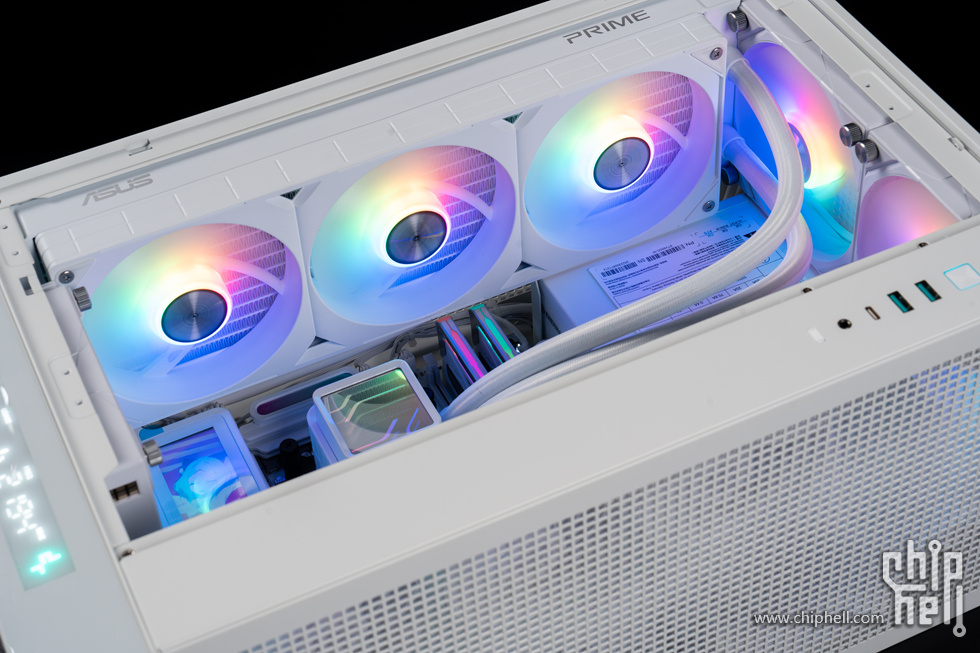

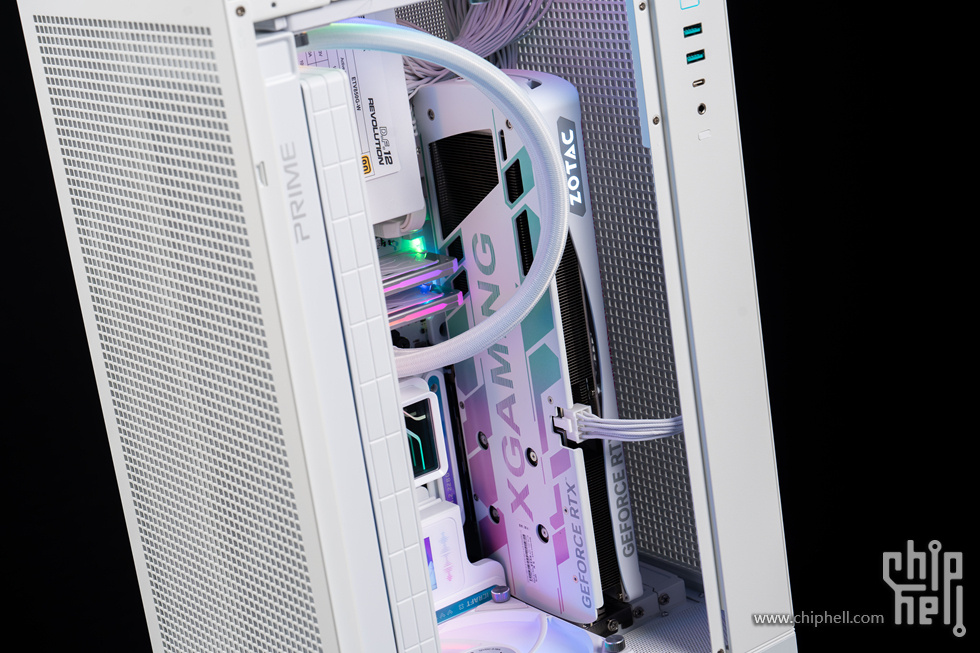

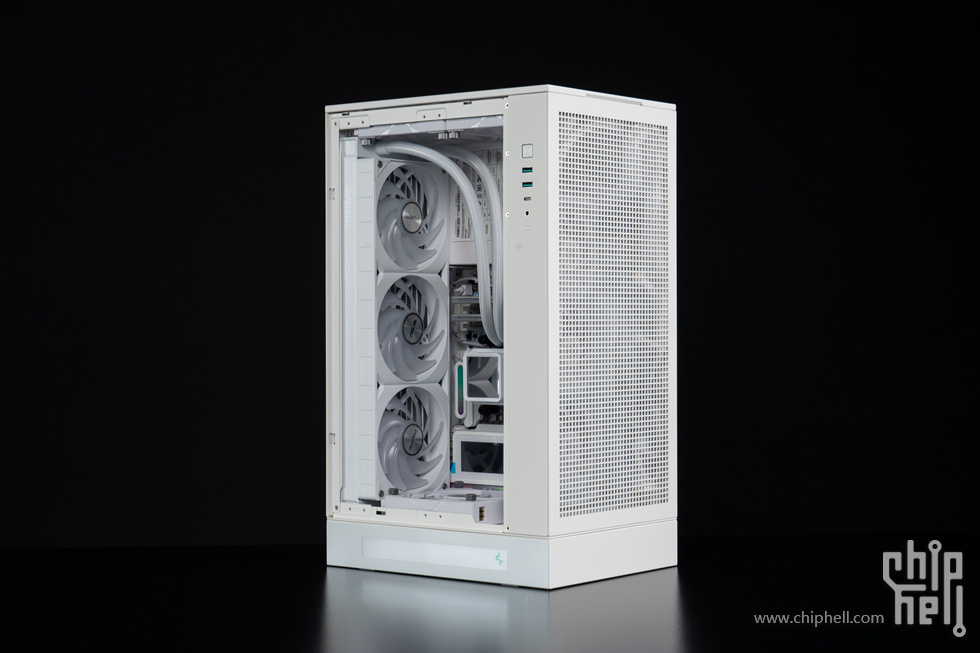

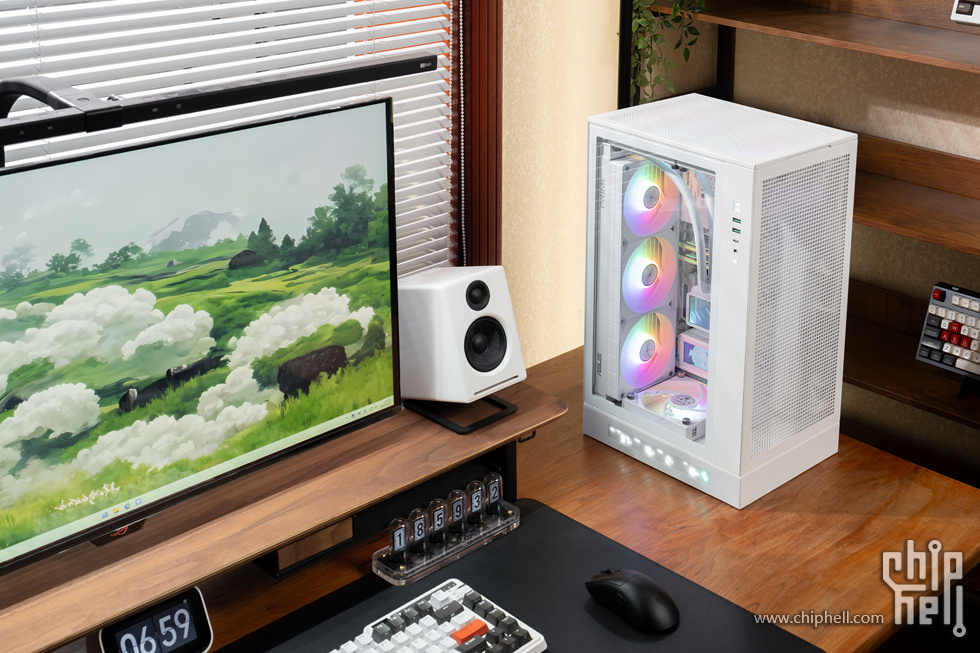

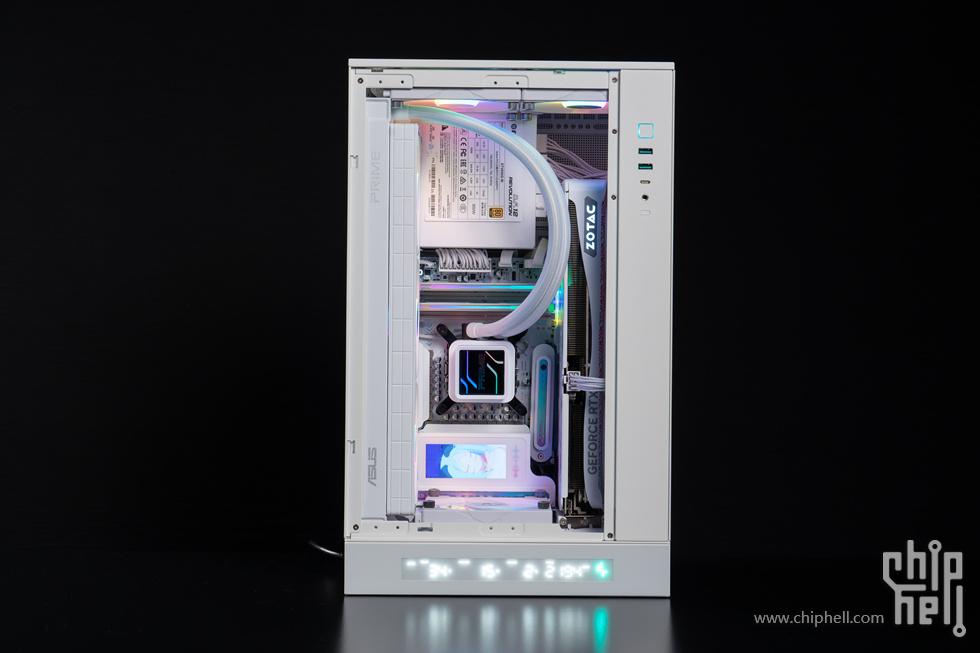

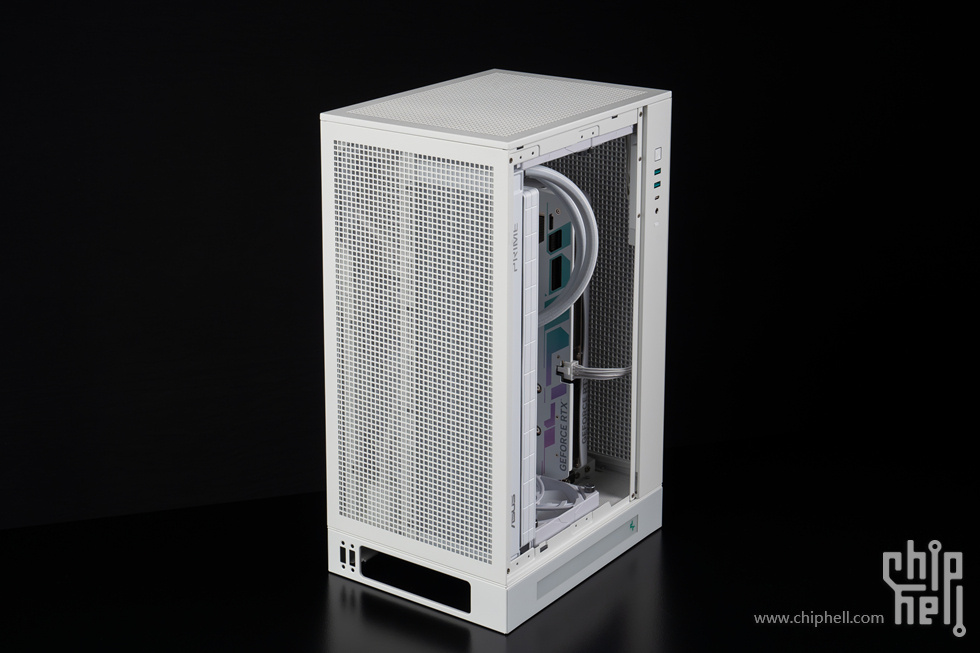

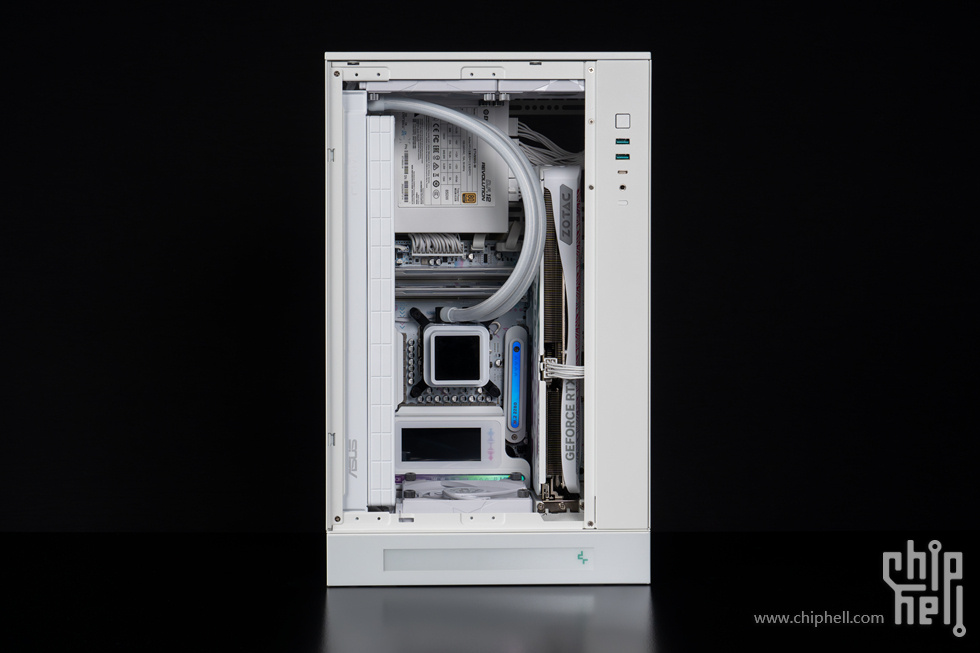

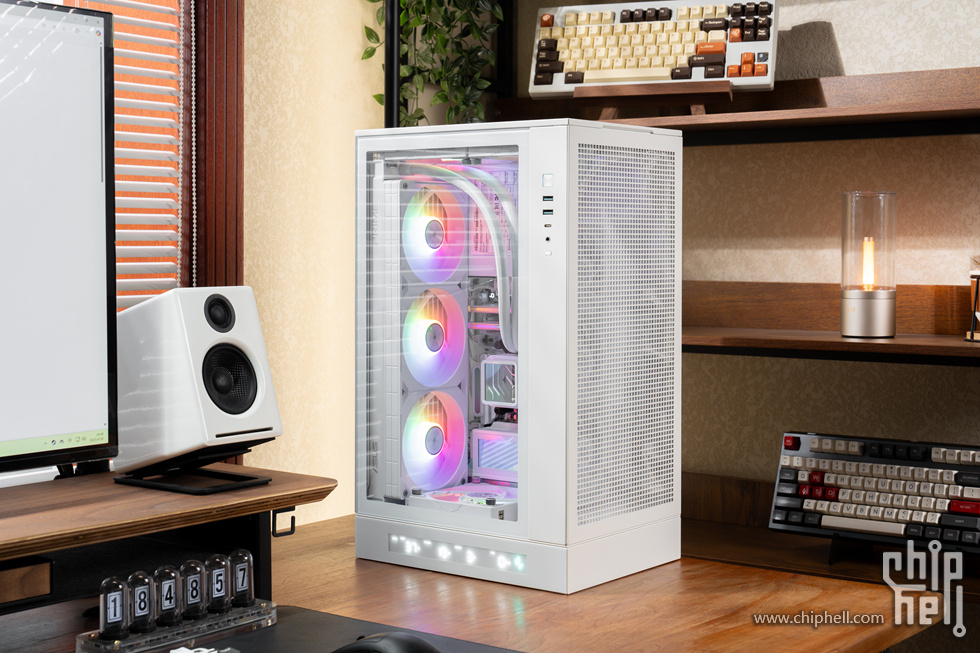

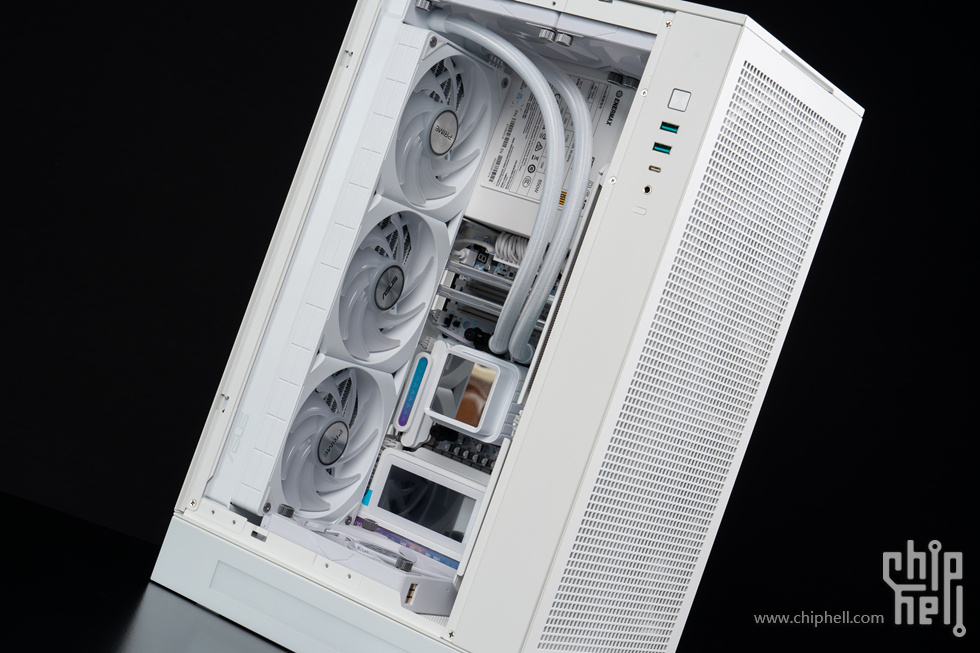

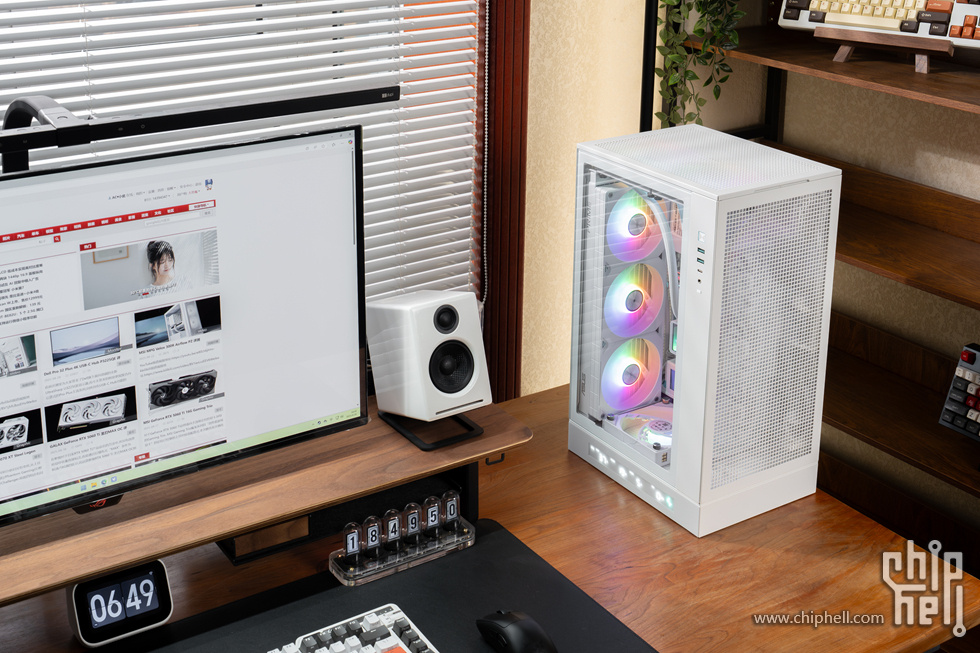

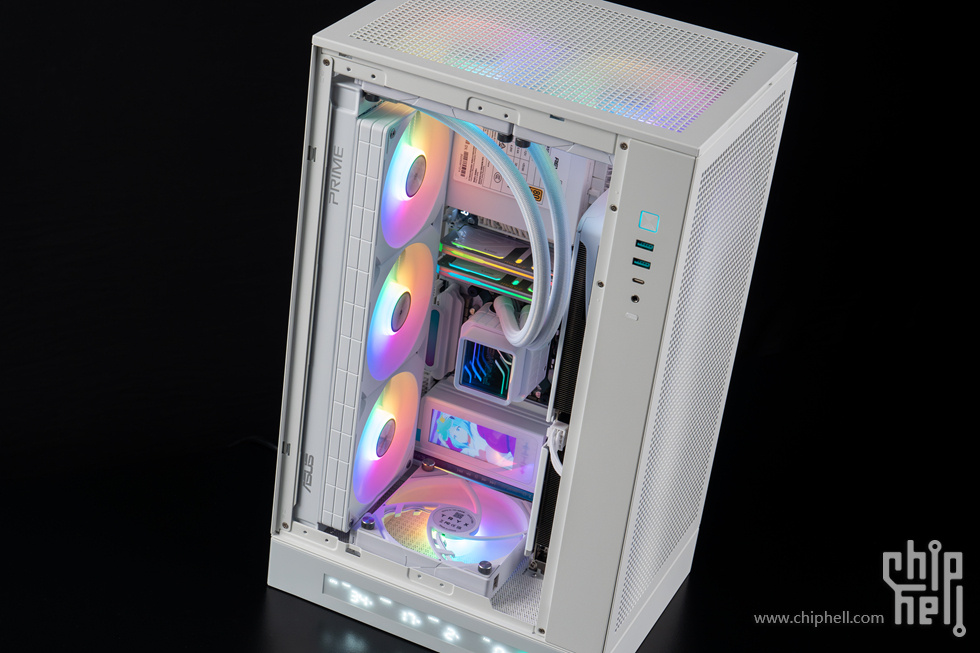

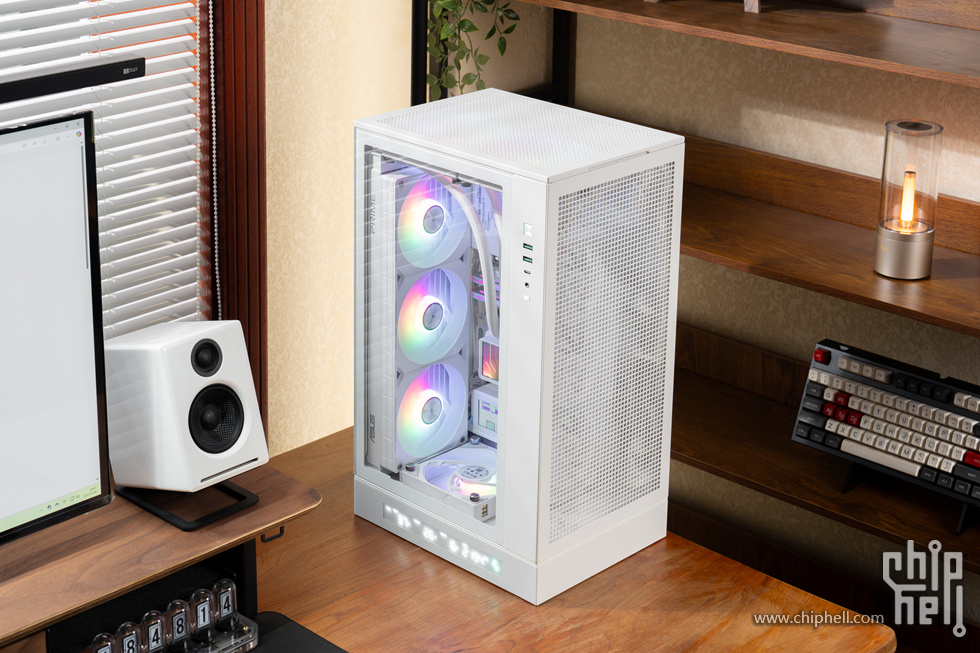

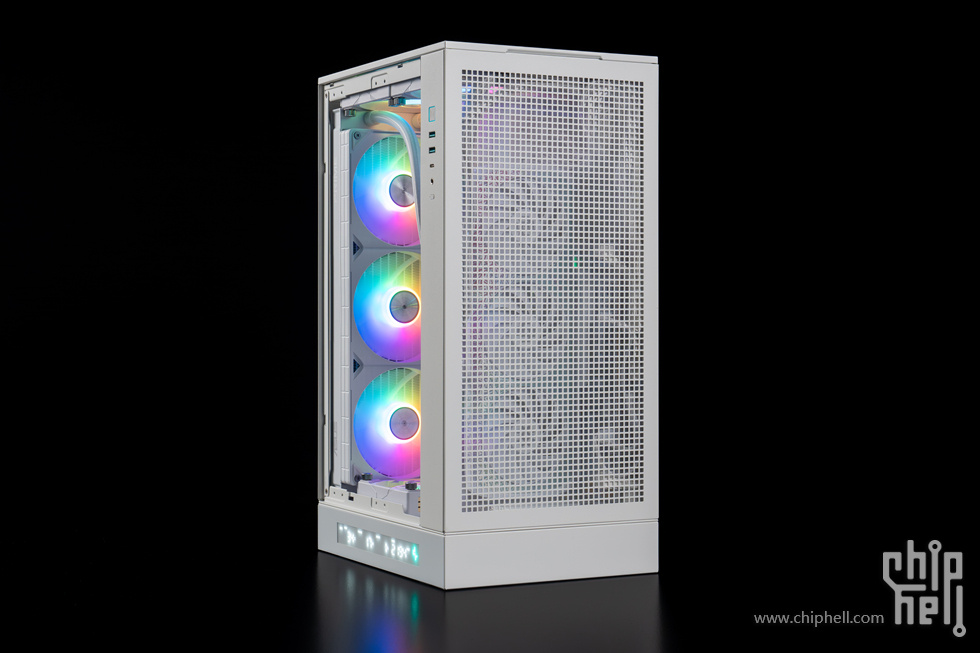

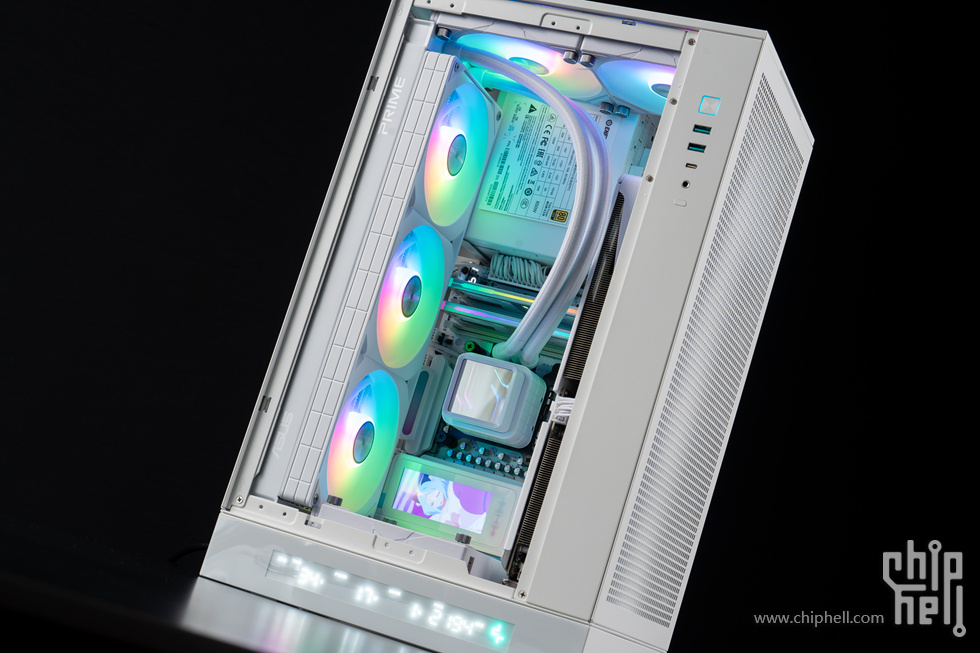

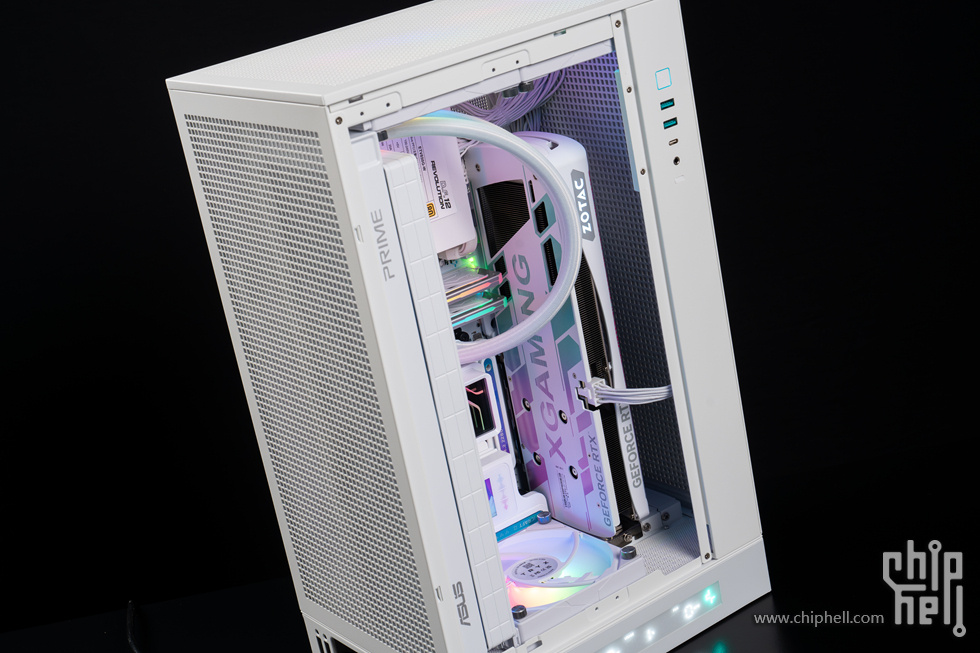

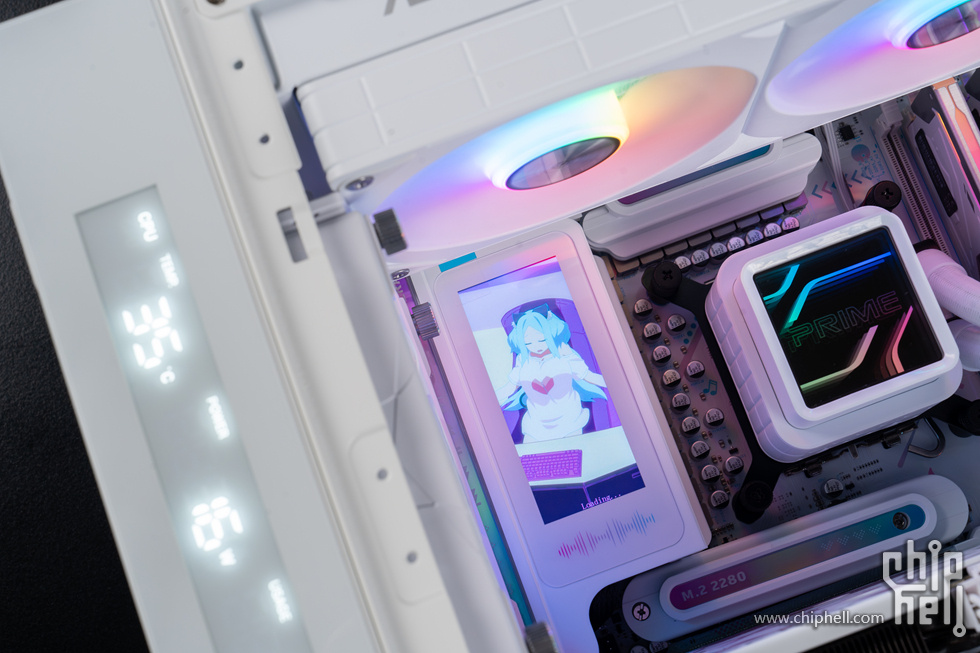

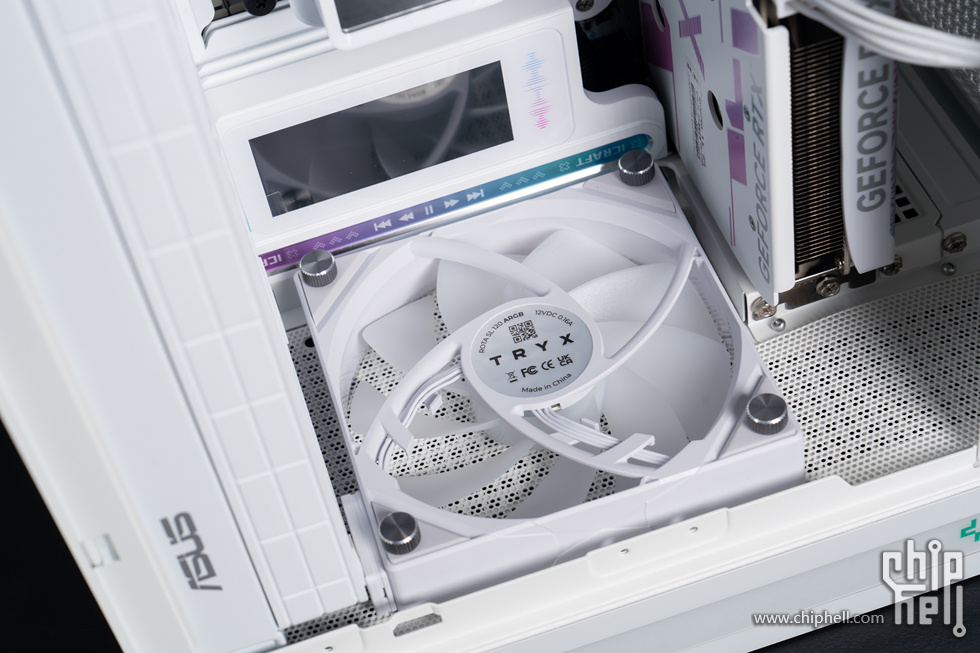

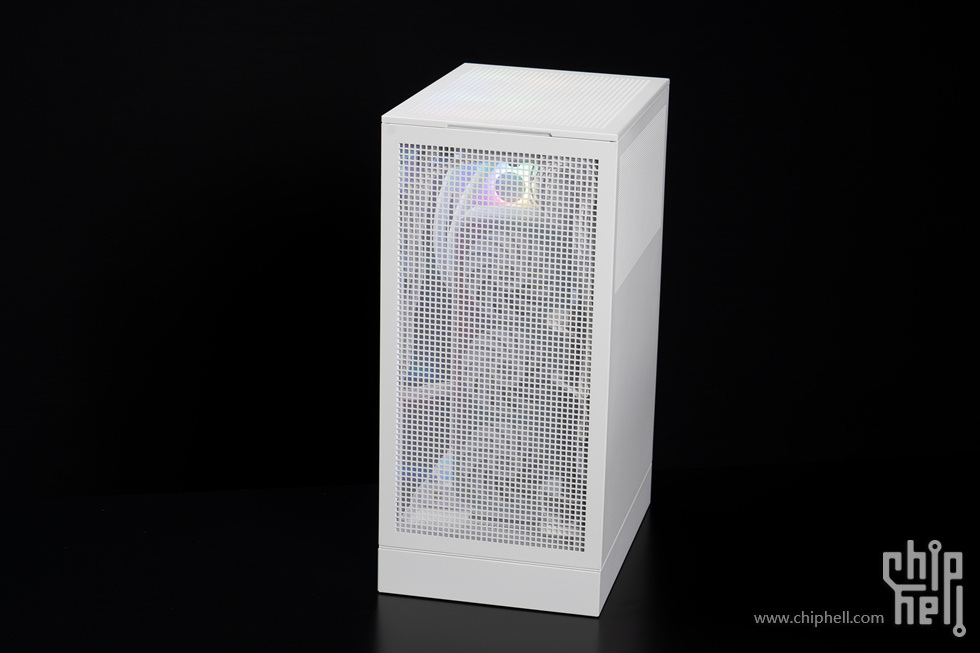

整机展示

---

硬件展示

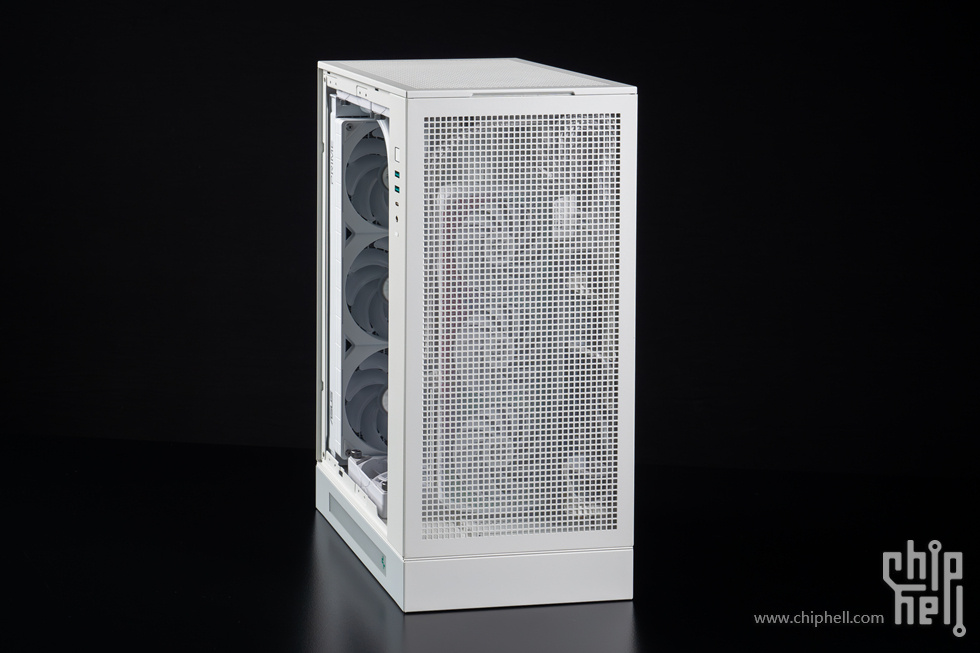

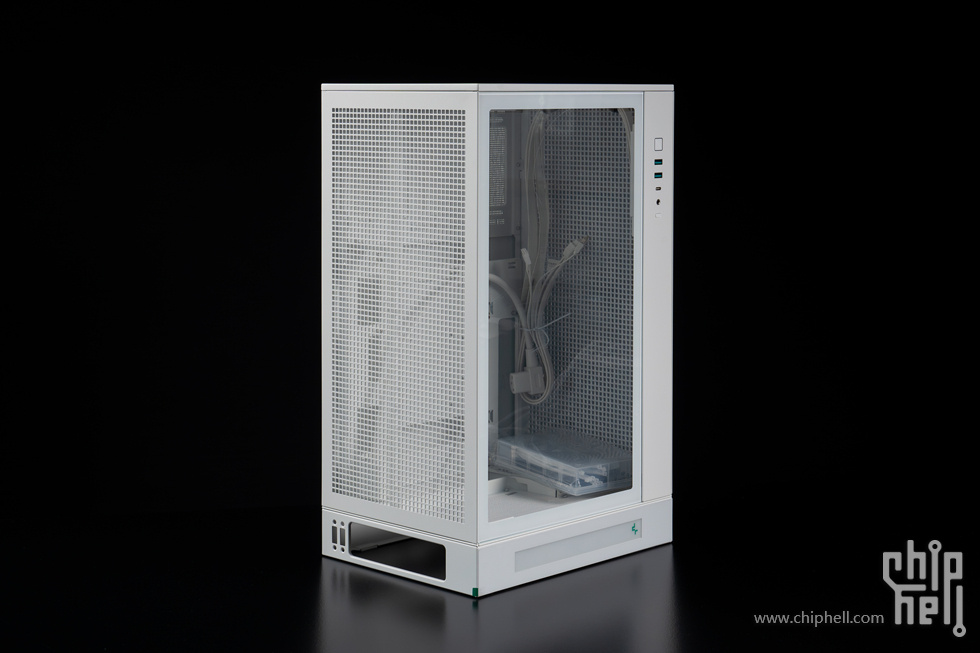

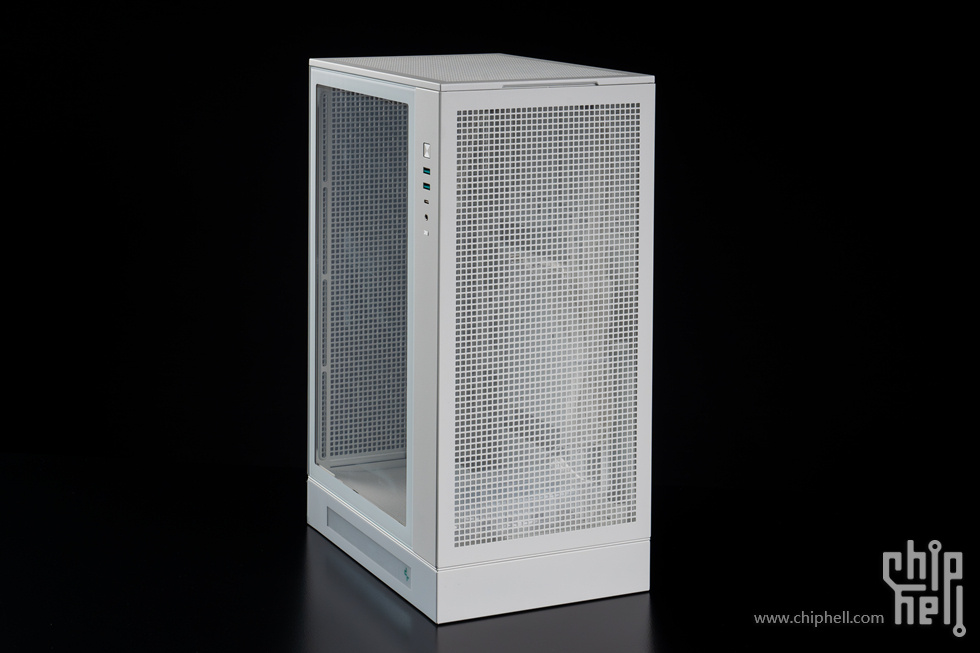

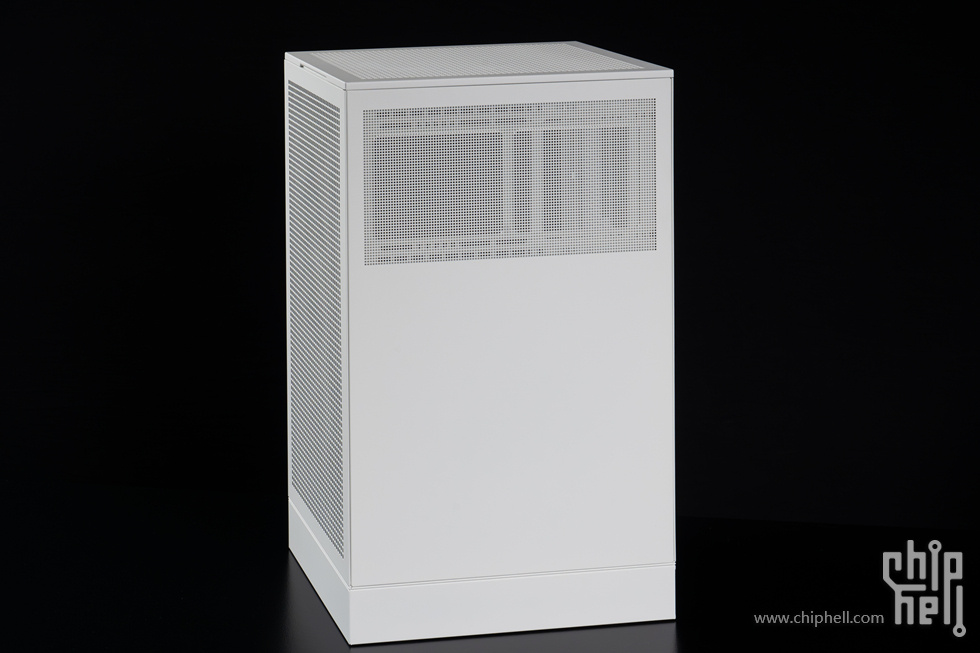

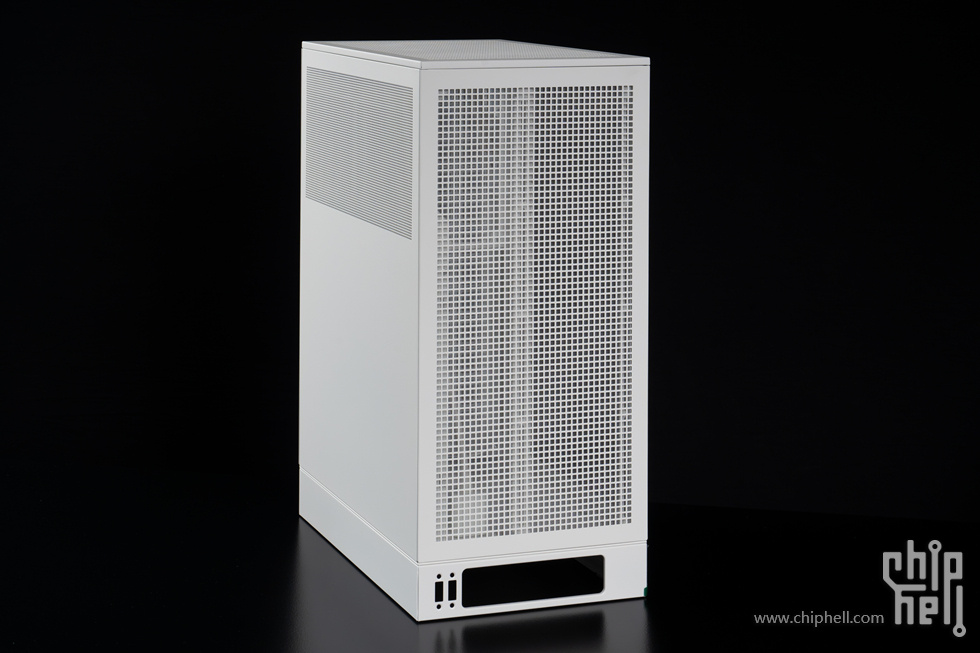

机箱来自九州风神CH270。

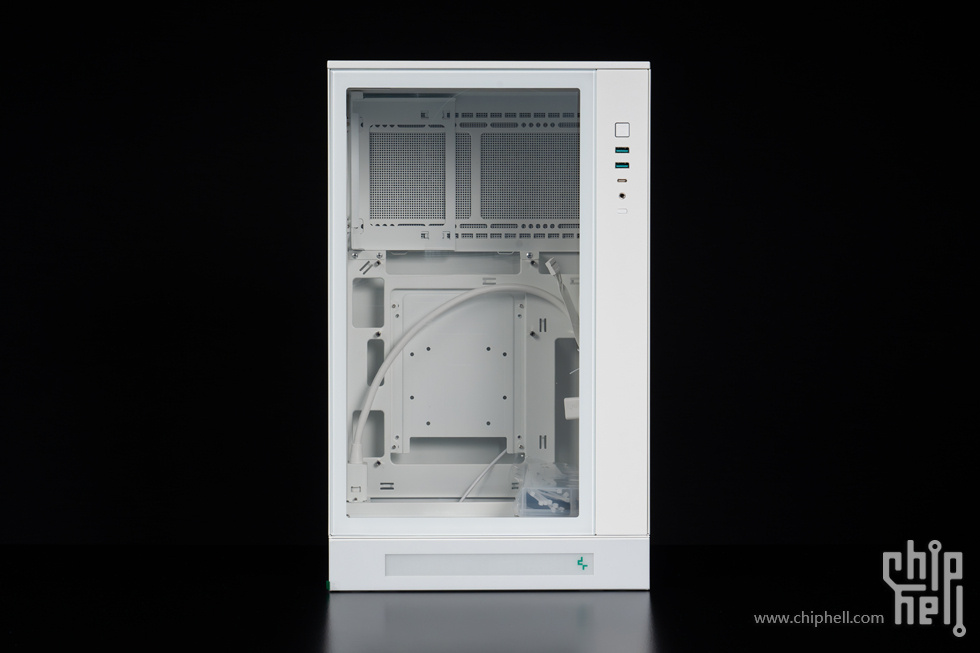

CH270采用CH260的造型，并增加了立式底座。

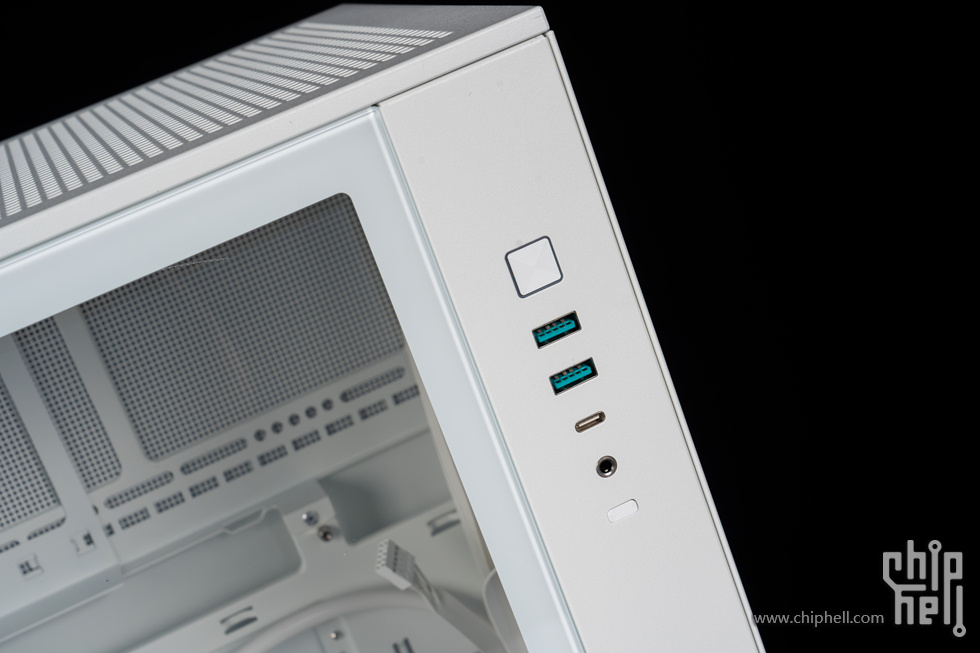

机箱IO为2×USB3.0、1×Type-C（10Gbps）、音频接口及开机键。

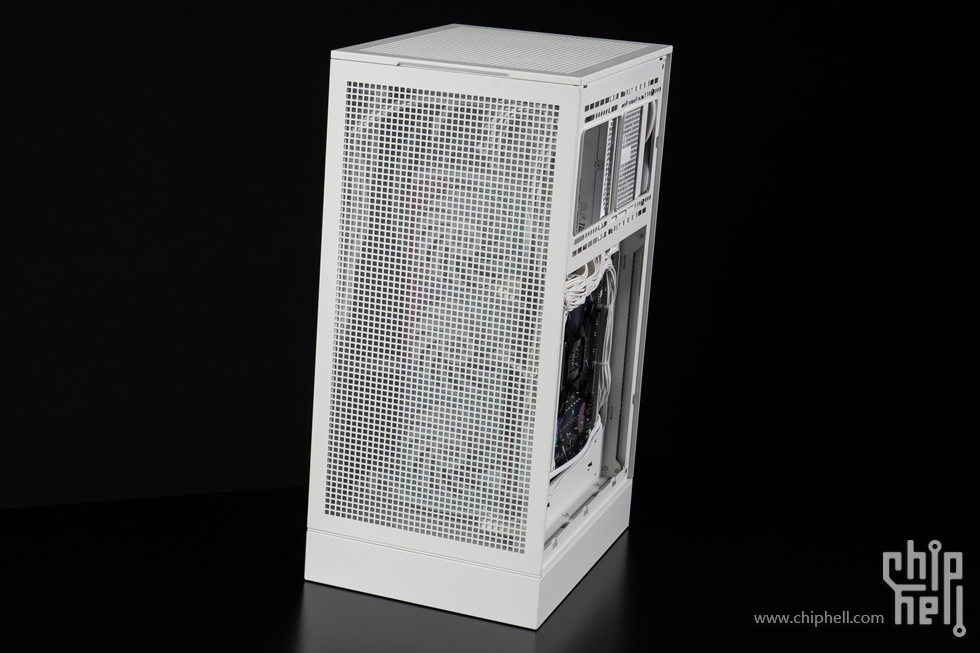

机箱四面为可拆防尘网，海量MESH面板，提供风道，给硬件带来优秀的散热环境。

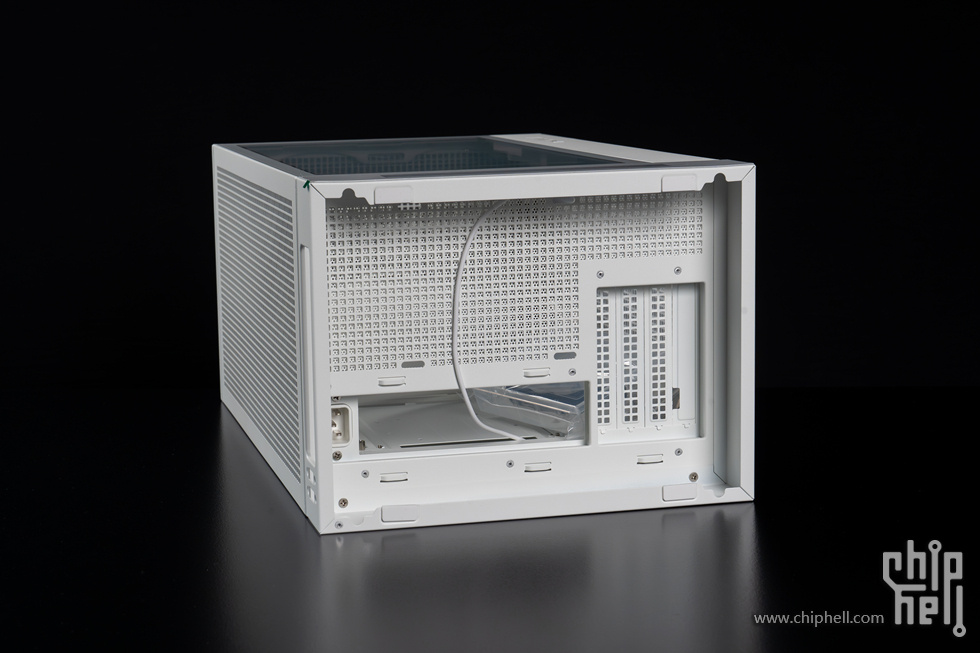

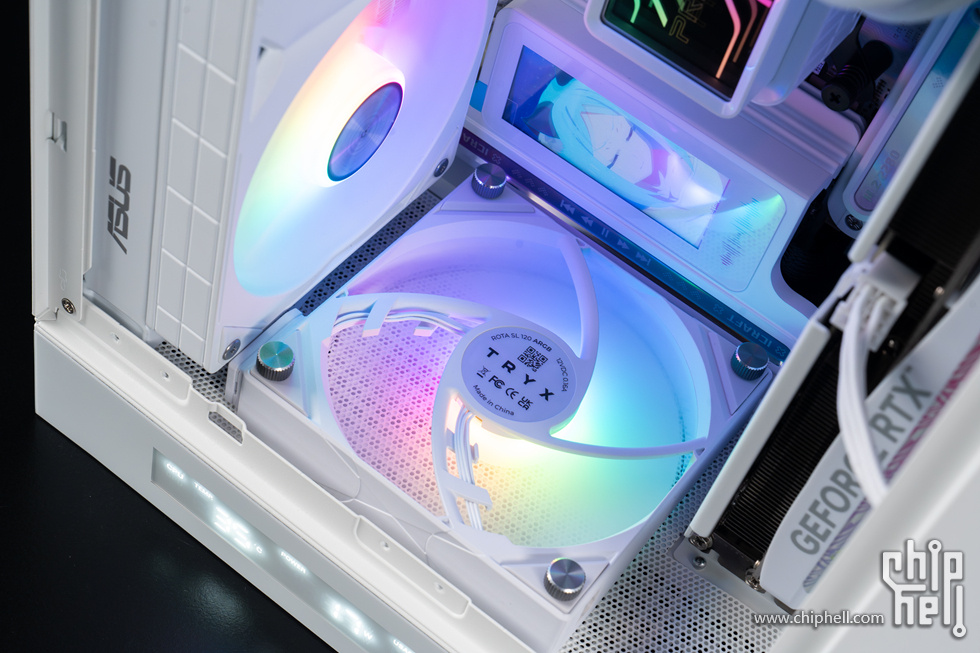

机箱底部为1个120mm风扇位与4PCI槽位。

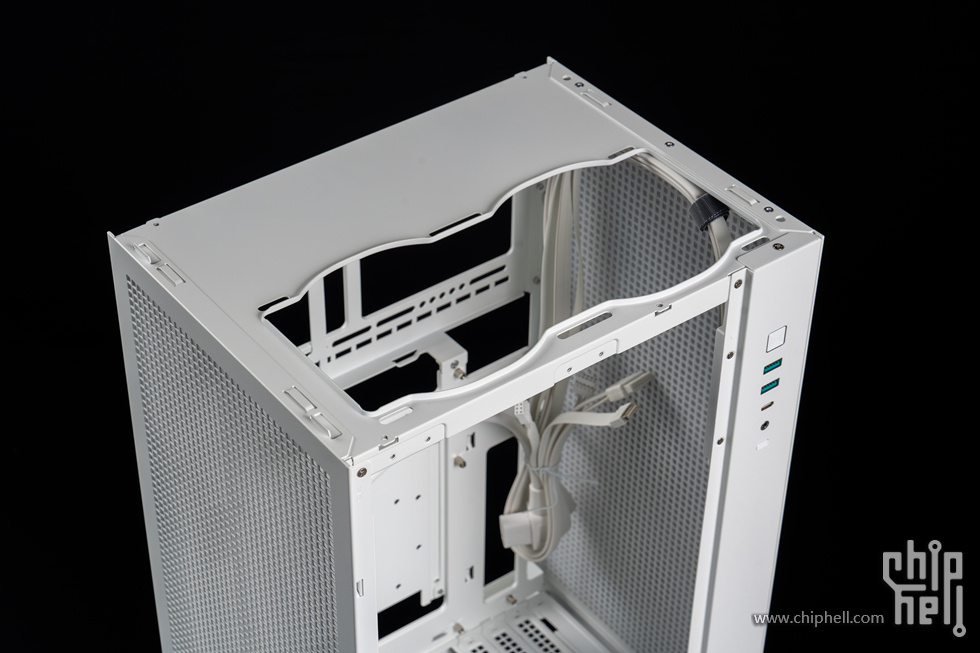

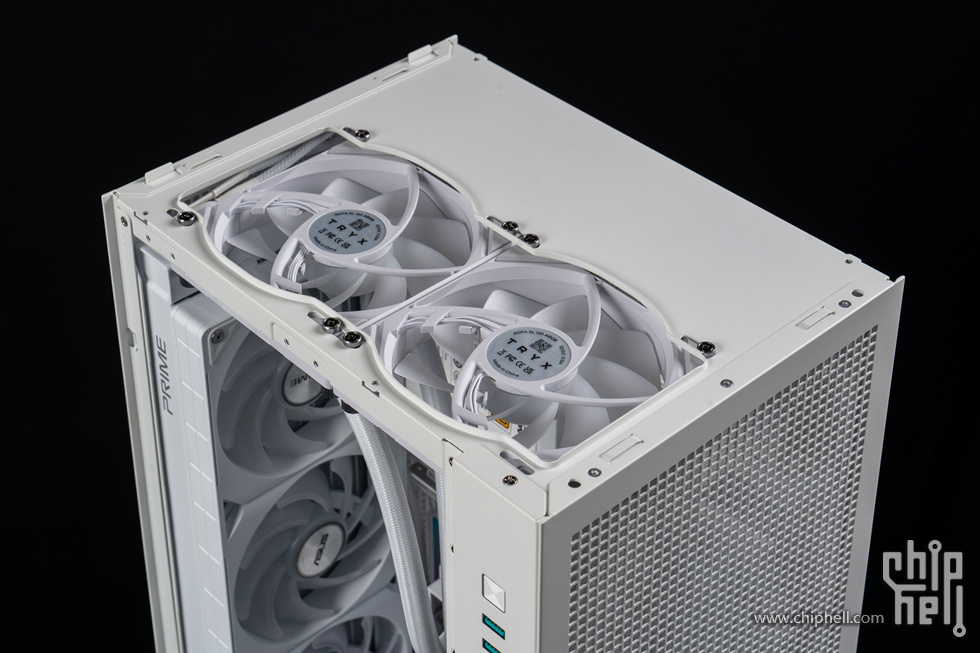

顶部2x120mm风扇位。

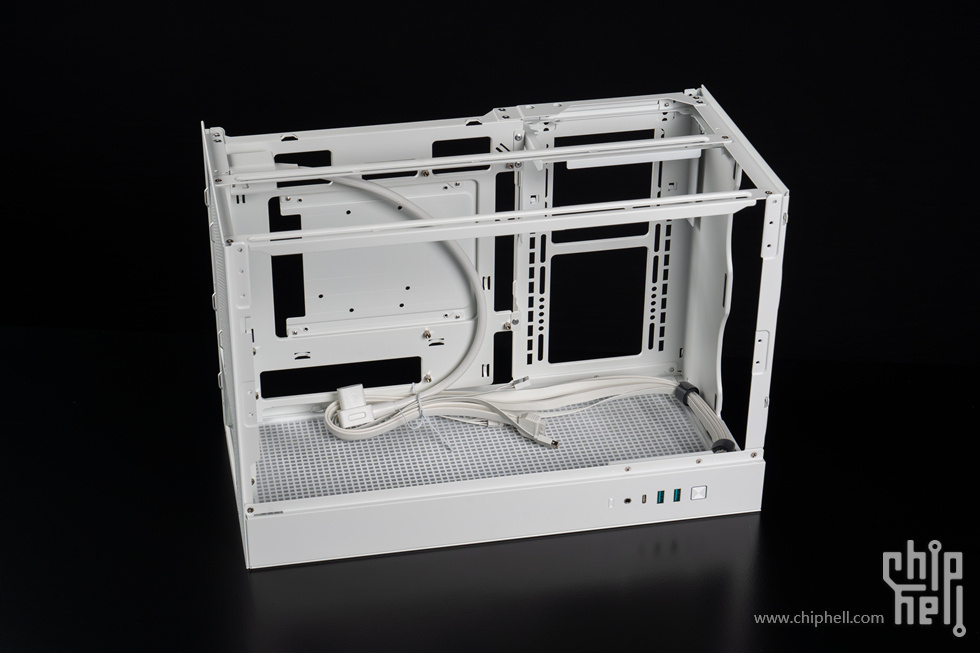

机箱兼容性非常优秀，支持360mm水冷或者174mm风冷，显卡长度为388mm，并且支持atx标准电源。

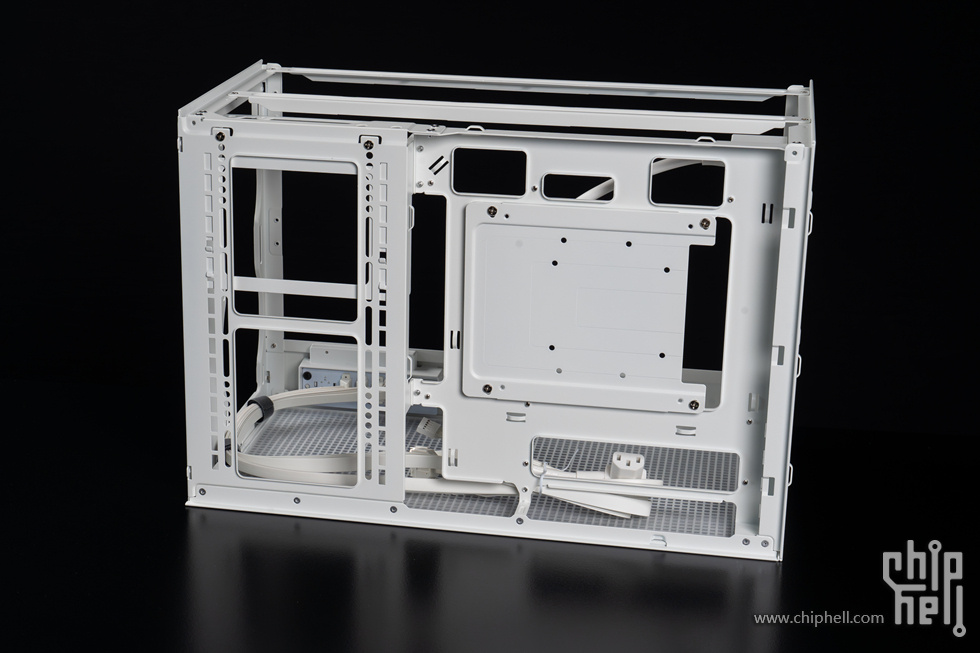

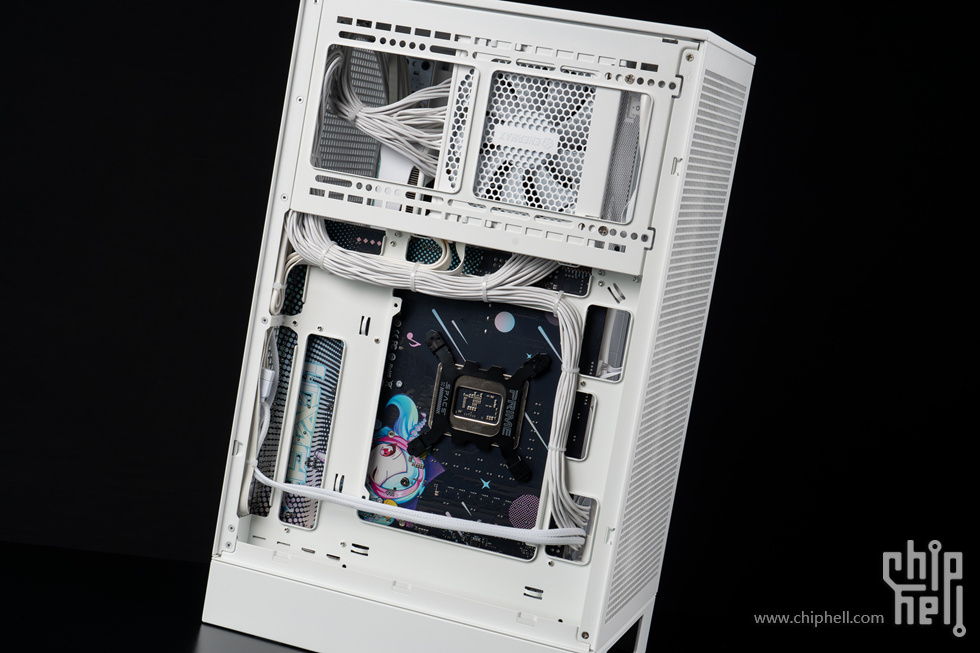

背部拥有非常充足的理线空间，同时主板支持BTF背插主板，左边为电源支架，可动态调节高低位置以适配不同电源尺寸与显卡长度。

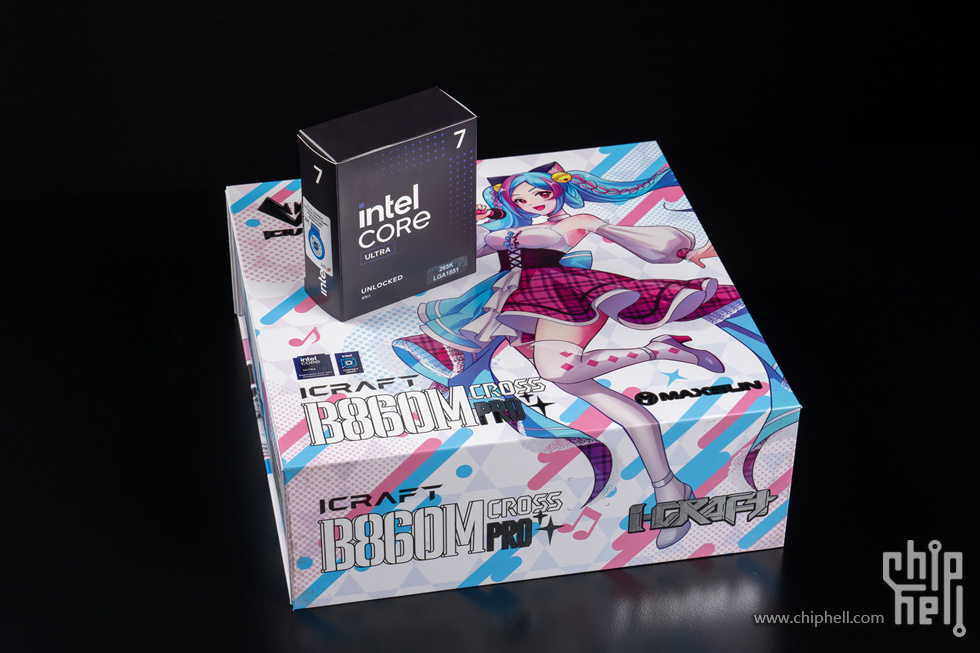

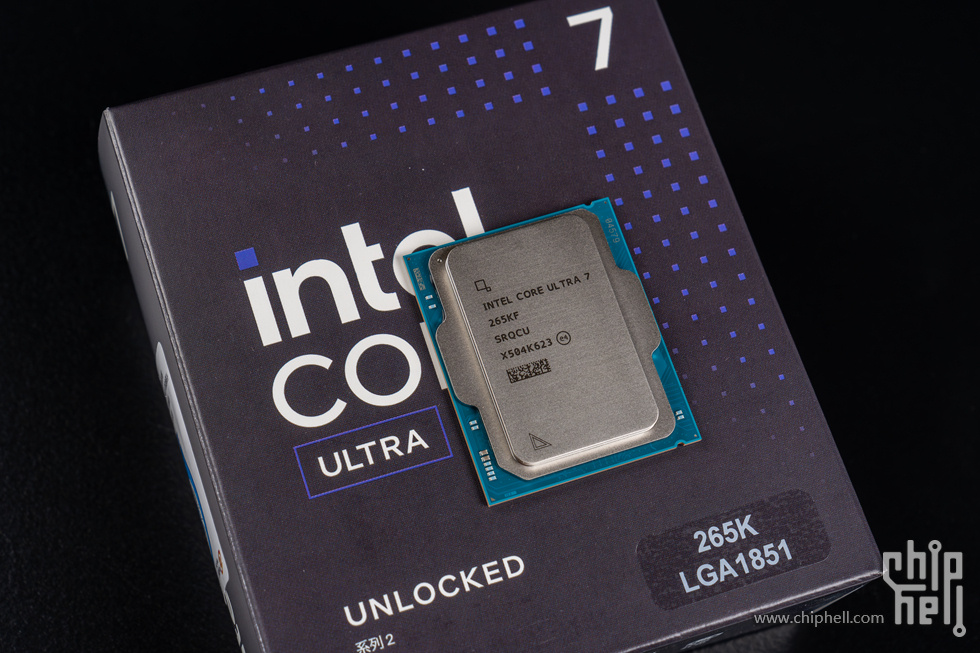

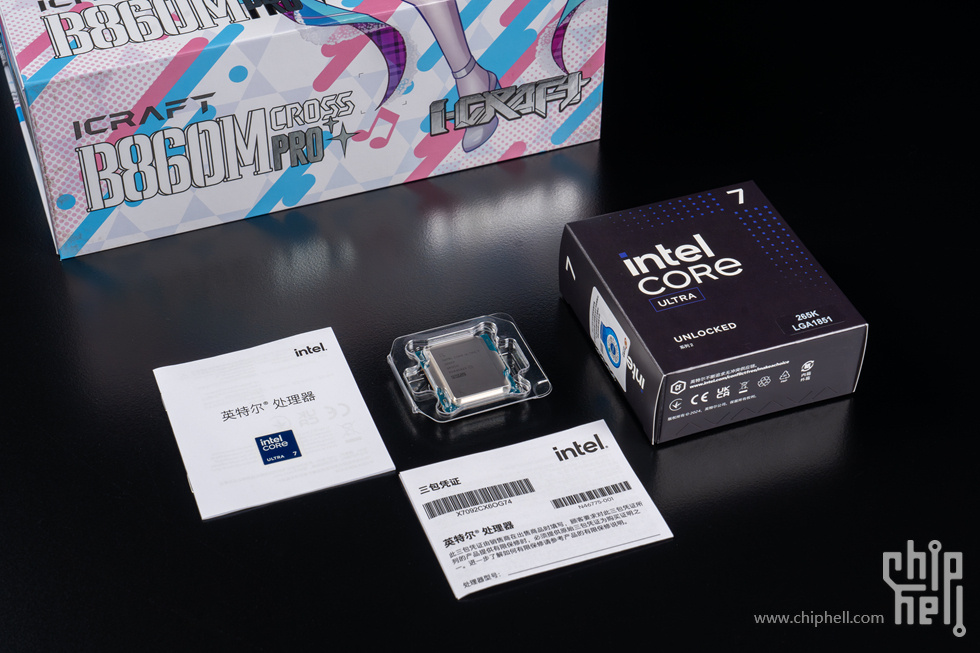

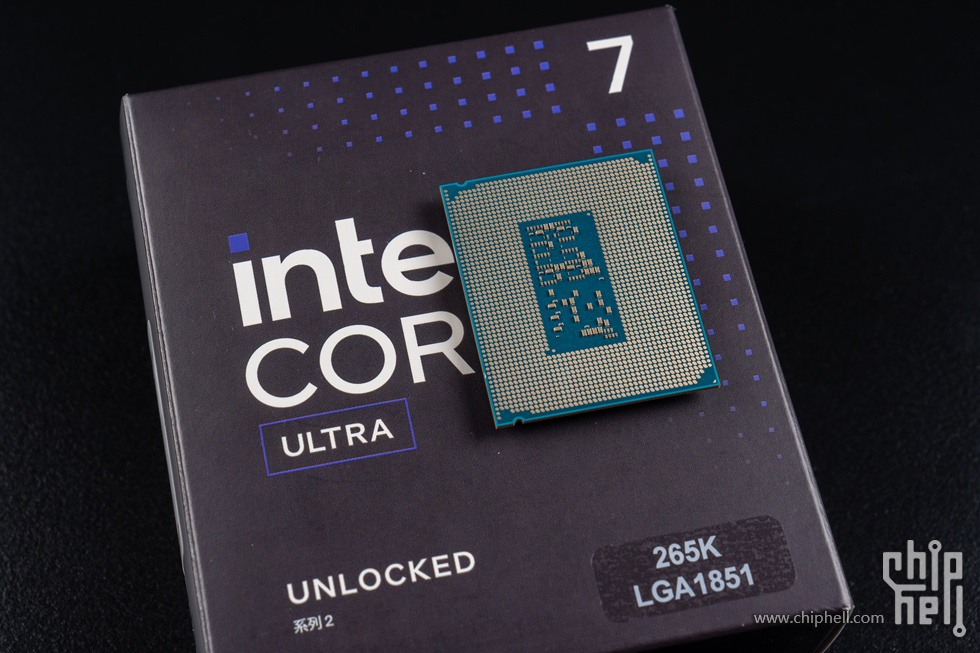

本次装机使用Intel Ultra7 265k。

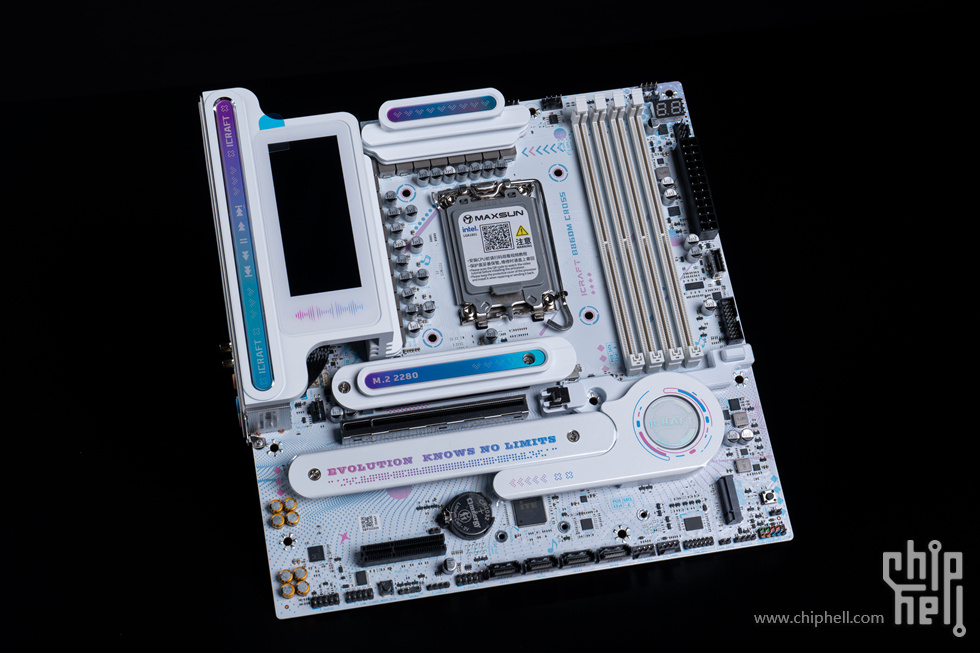

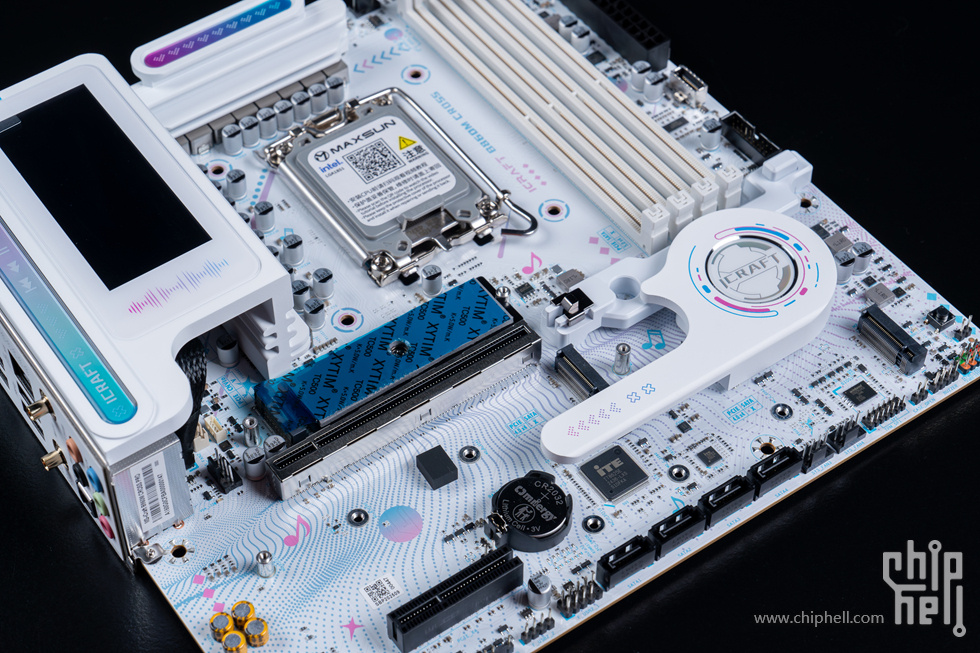

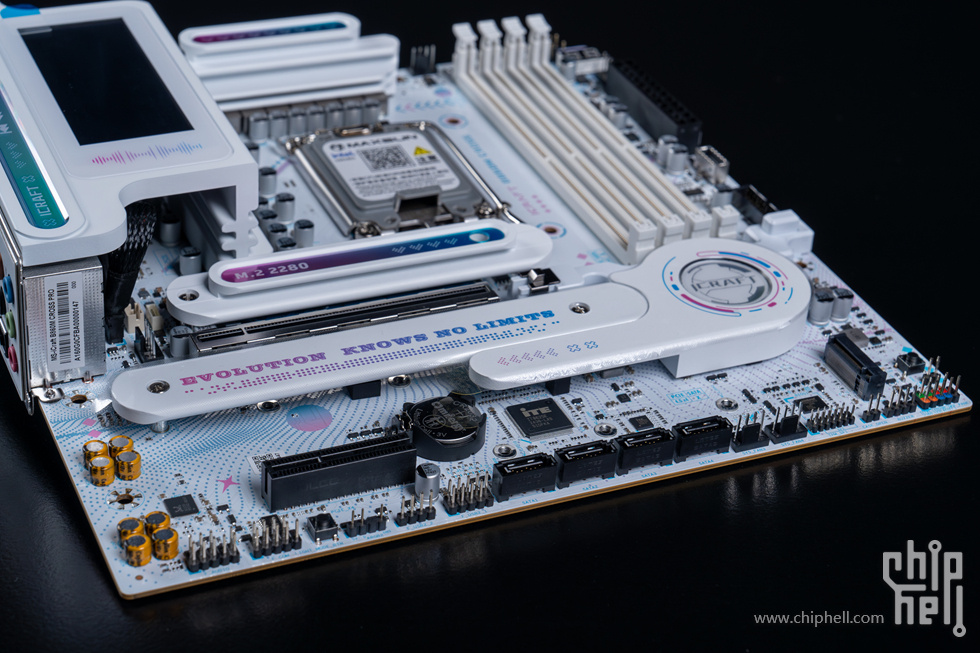

铭瑄B860M CROSS PRO以二次元美学为核心，纯白PCB板，同时兼顾高性能供电和扩展能力，十分适合追求个性化的玩家。

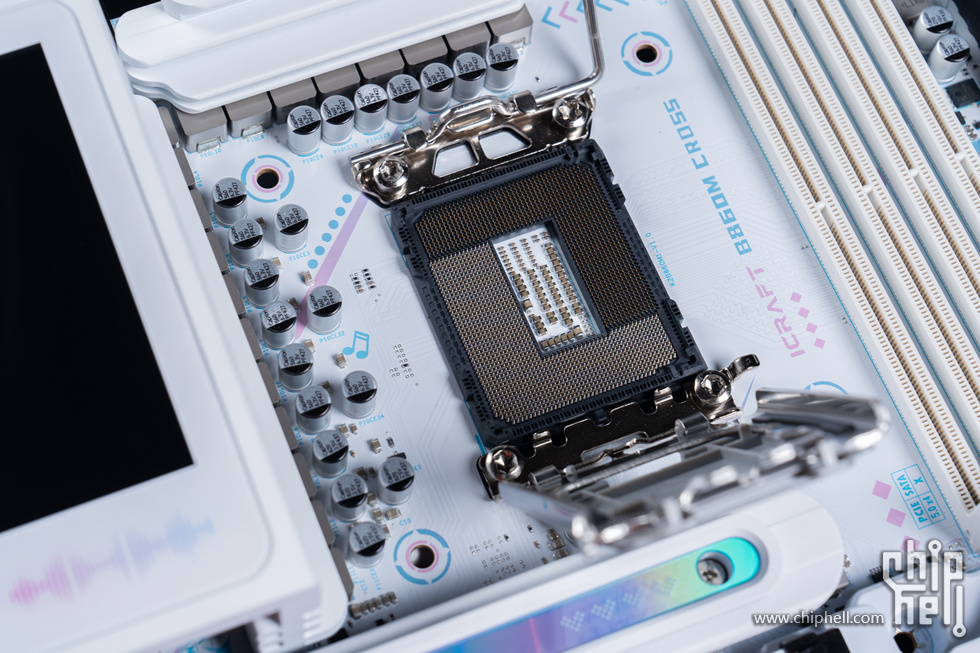

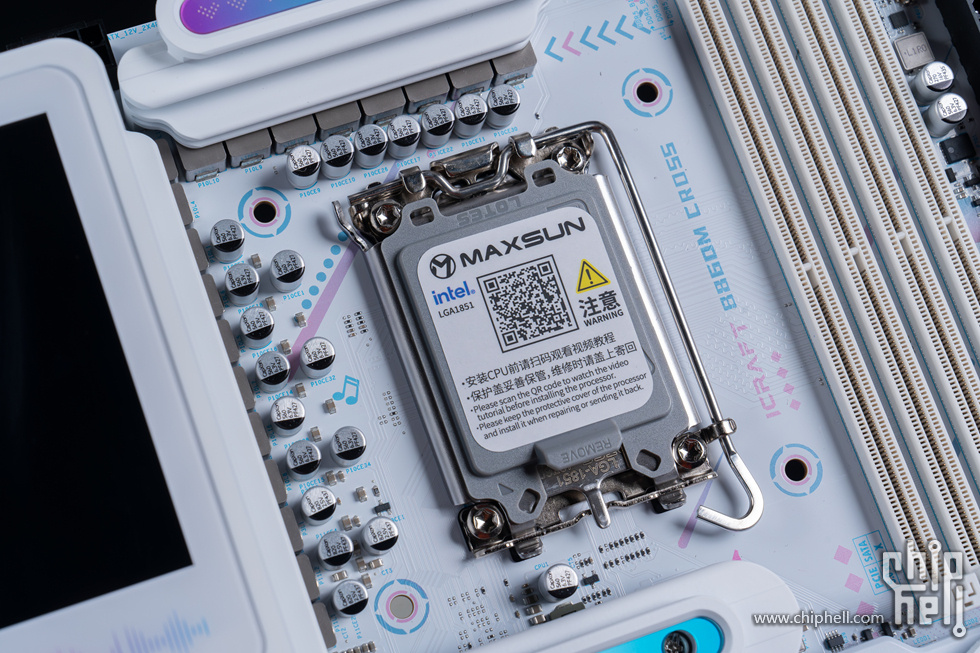

LGA 1851插座，支持酷睿Ultra200全系列处理器。

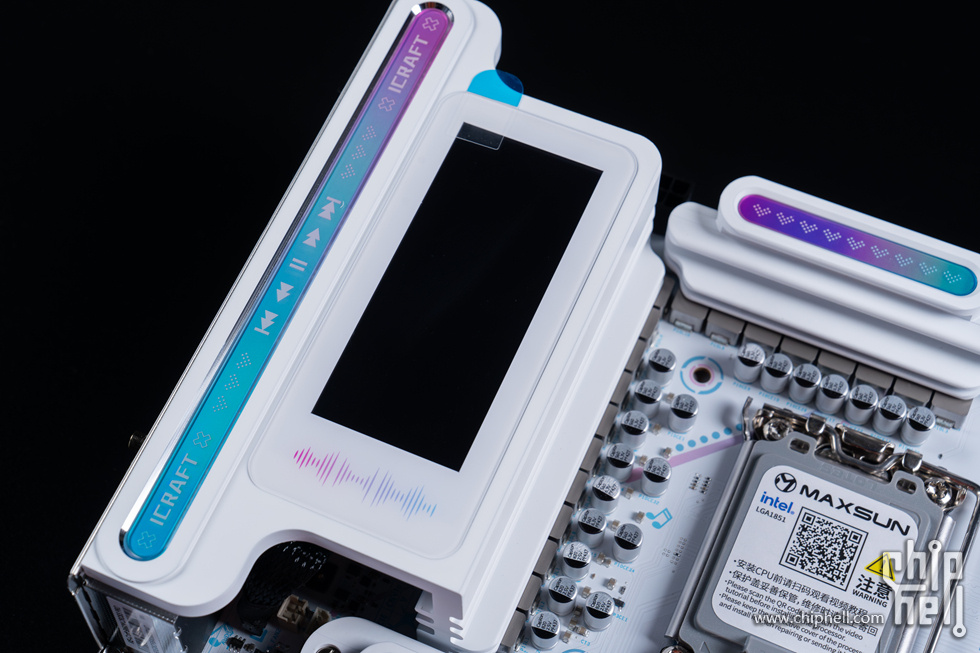

全覆盖白色散热装甲，VRM装甲上面有一个3.4英寸瑞影屏，支持实时显示硬件信息、自定义动画及图片，可通过软件深度定制。

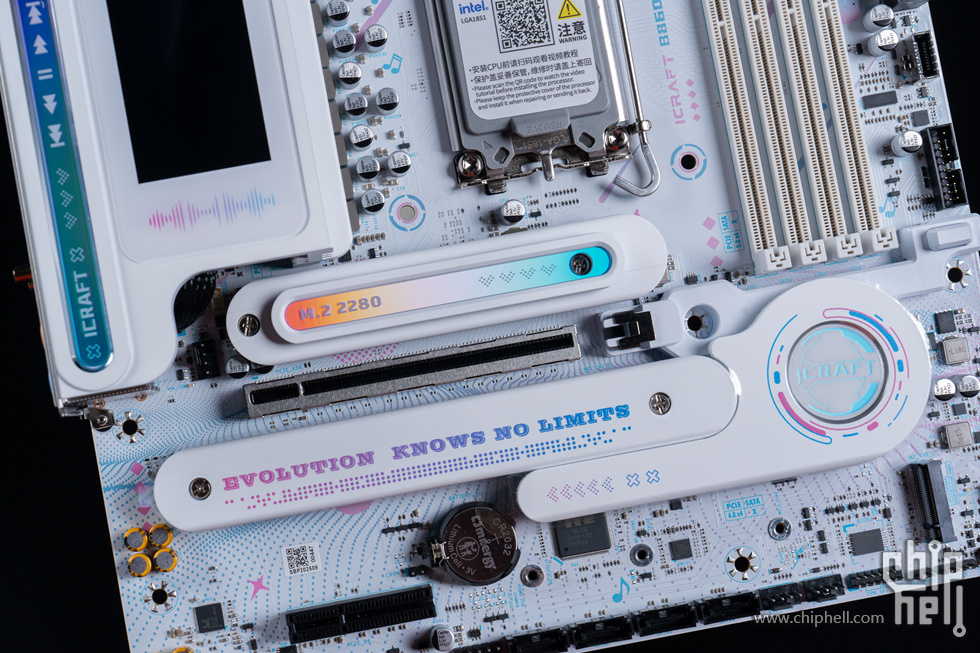

M.2散热与芯片组装甲也采用了十分个性的圆形设计风格，上面有彩虹字体装饰，个性化十足。



提供了1条PCIe 5.0x16显卡插槽并配有金属加固，1条PCIe 4.0x4插槽，以及3个M.2接口（1个PCIe 5.0 x4 + 2个PCIe 4.0 x4，支持22110）。

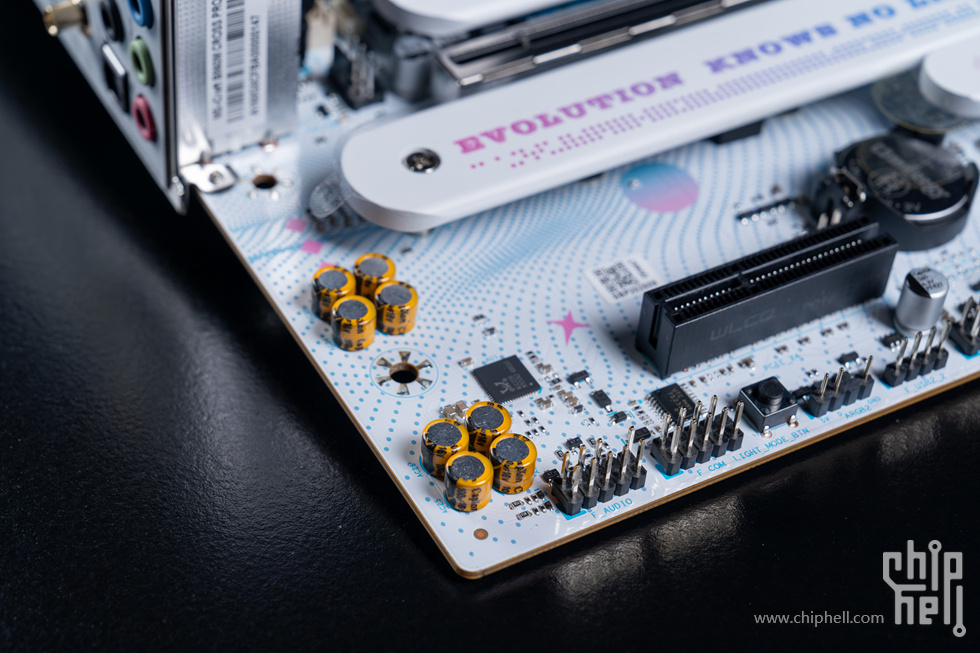

主板音频位置特写。



丰富接口位于主板底部。



显卡快拆按键位于主板边缘，方便按压操作。

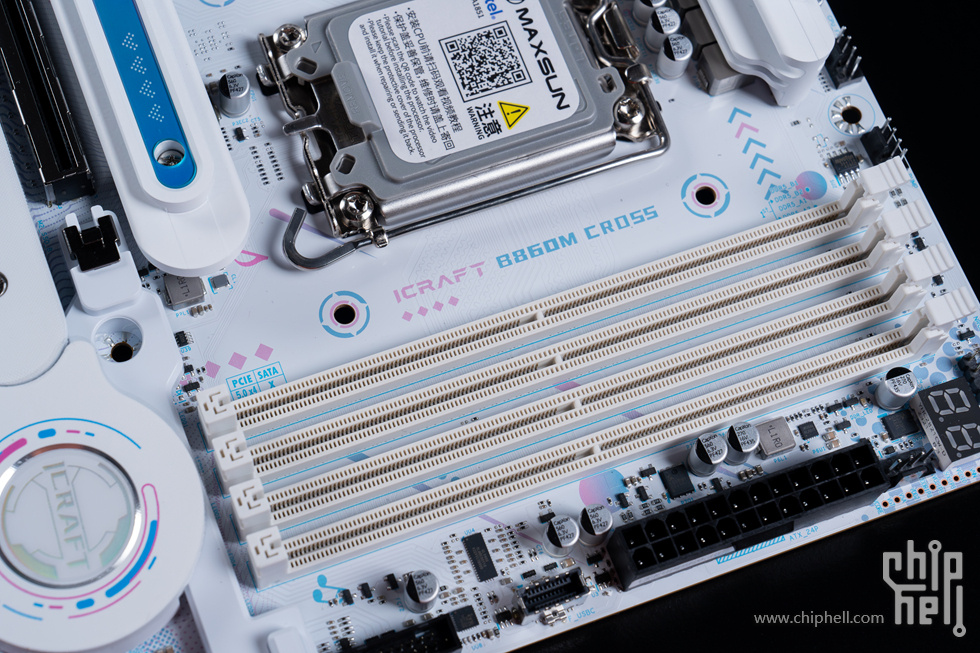

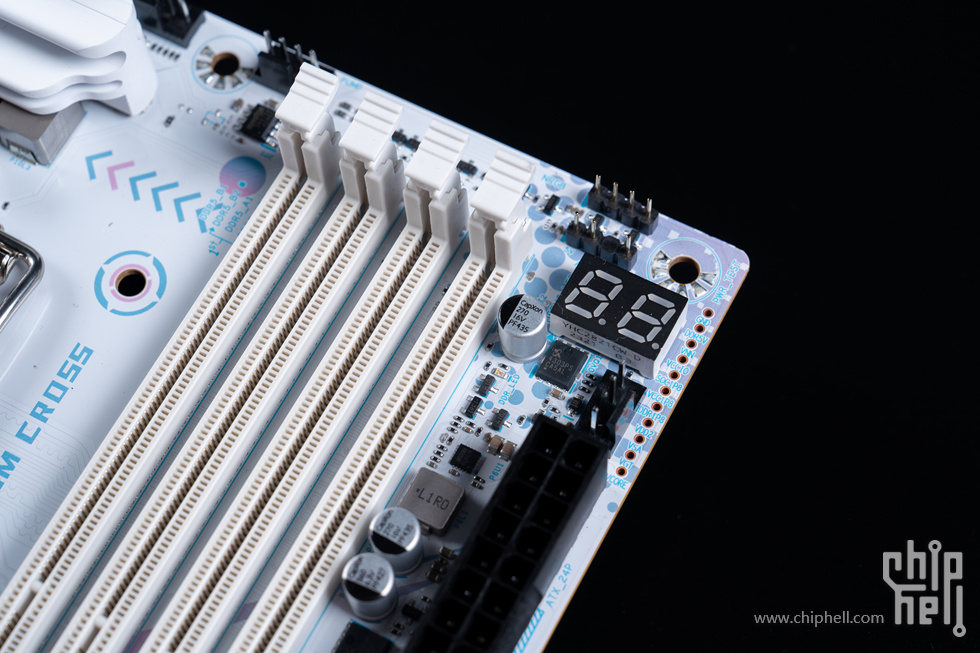

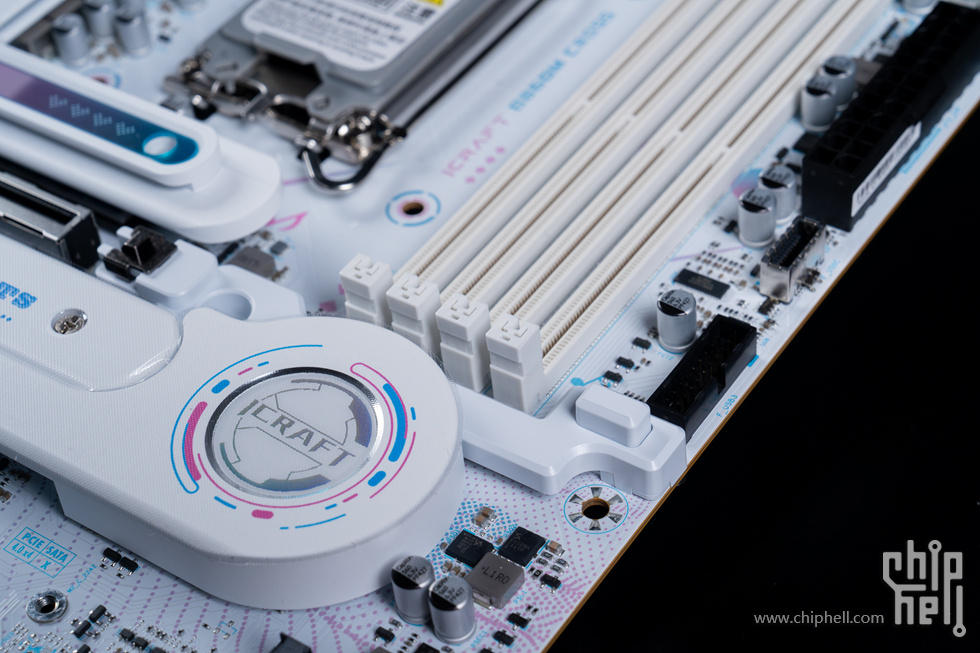

4条DDR5插槽，支持XMP 3.0，最高频率达DDR5-9066（OC）。



配有侦错DEBUG数字灯，位于主板右上方，同时主板还拥有分布式DEBUG诊断灯，在CPU，DDR，VGA，BOOT分别拥有LED指示灯，方便用户快速辨别故障。

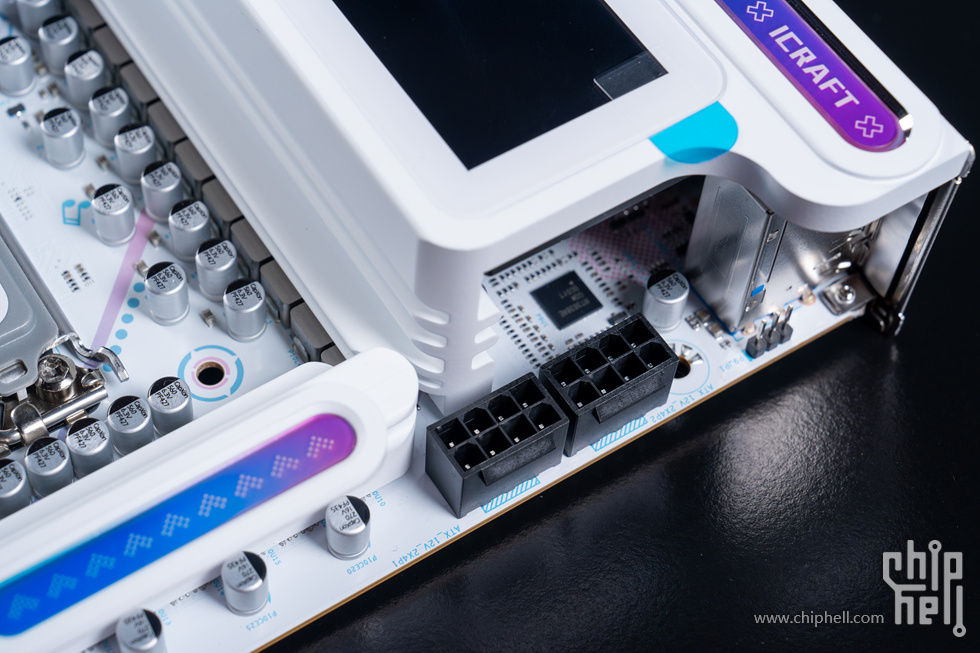

16+1+1相供电，采用50A DrMOS芯片组，搭配双8Pin CPU供电接口。

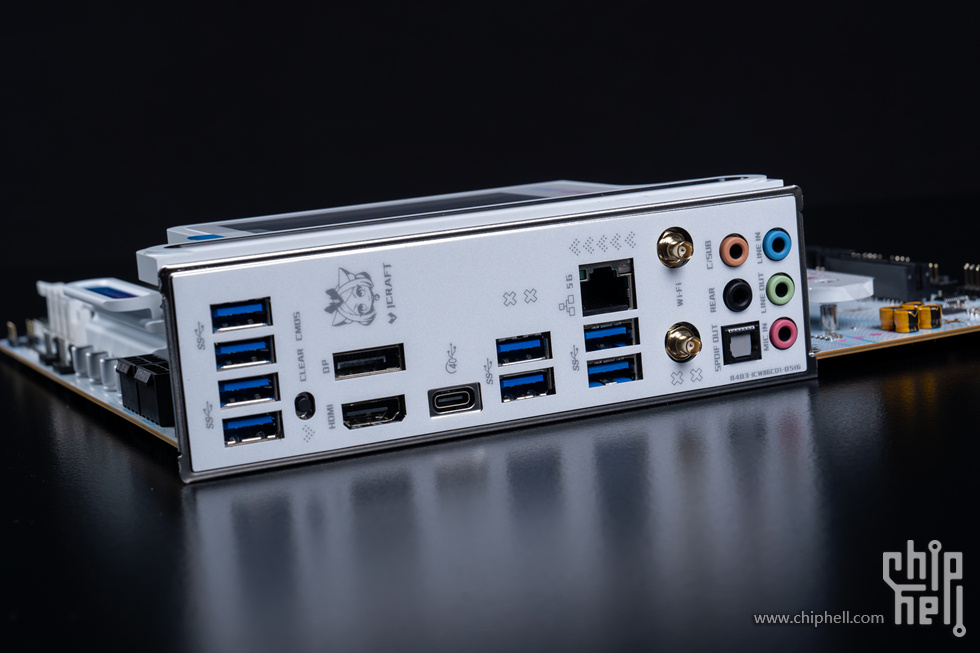

接口给予的也非常丰富，拥有8个USB 10G，1个USB4 40G，1个HDMI2.0，1个DP1.4，5G LAN口，WIFI7快拆天线，音频接口与光纤口。

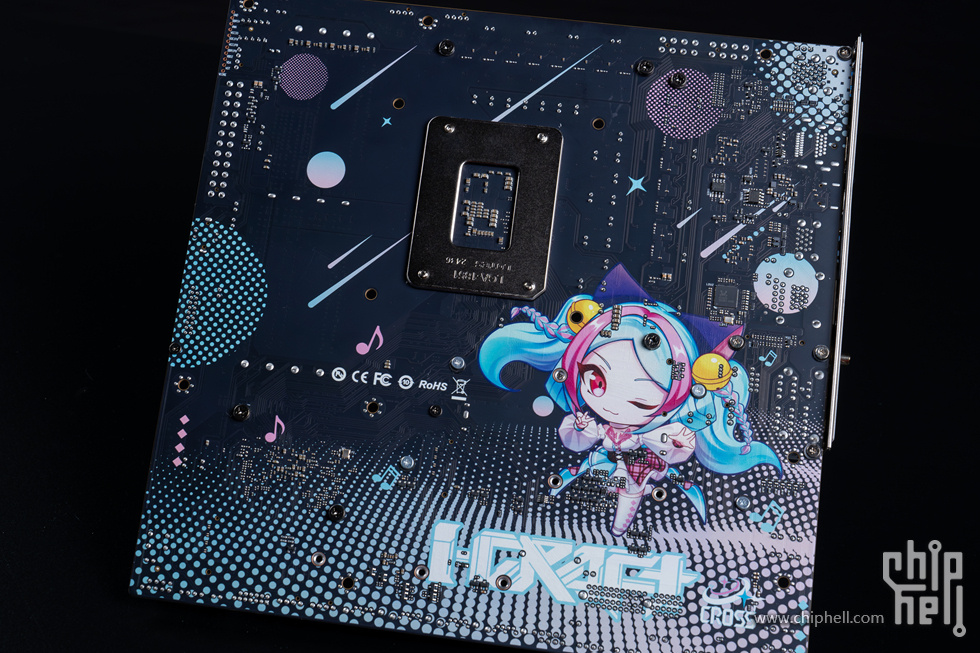

主板背部位整片舞姬彩绘印刷，十分好看。

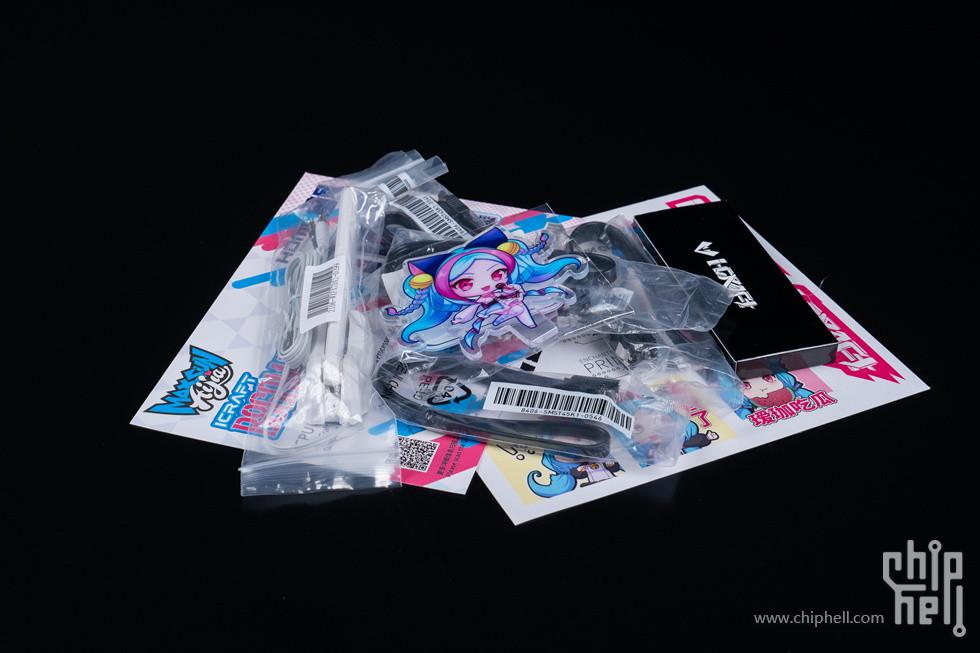

标配配件十分丰富，4根SATA线、M.2螺丝、直插式WiFi天线（支持多角度折叠），附赠瑷珈主题立绘、贴纸及小螺丝刀套装。

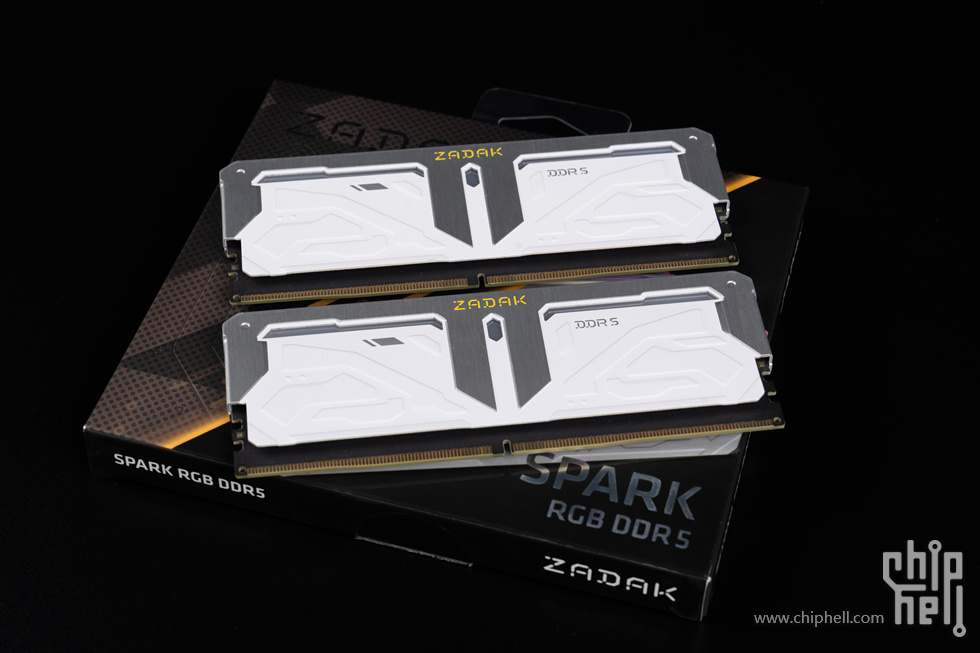

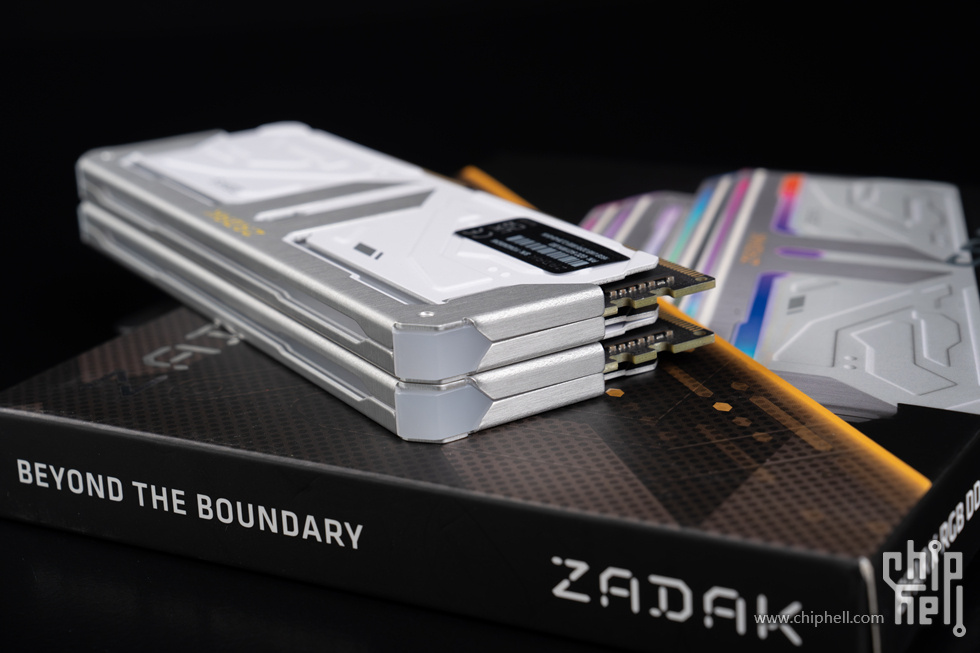

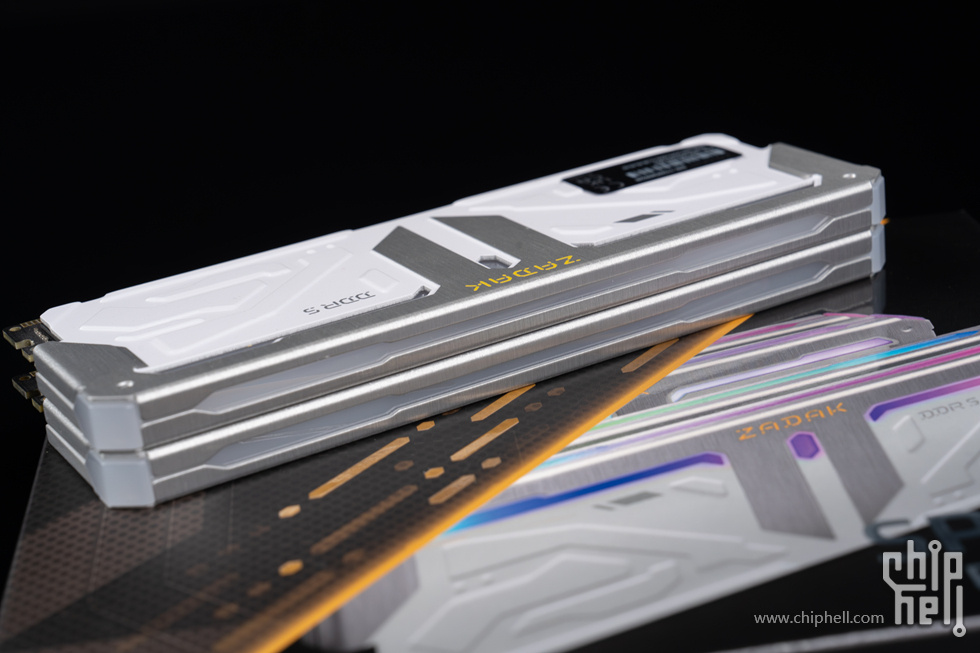

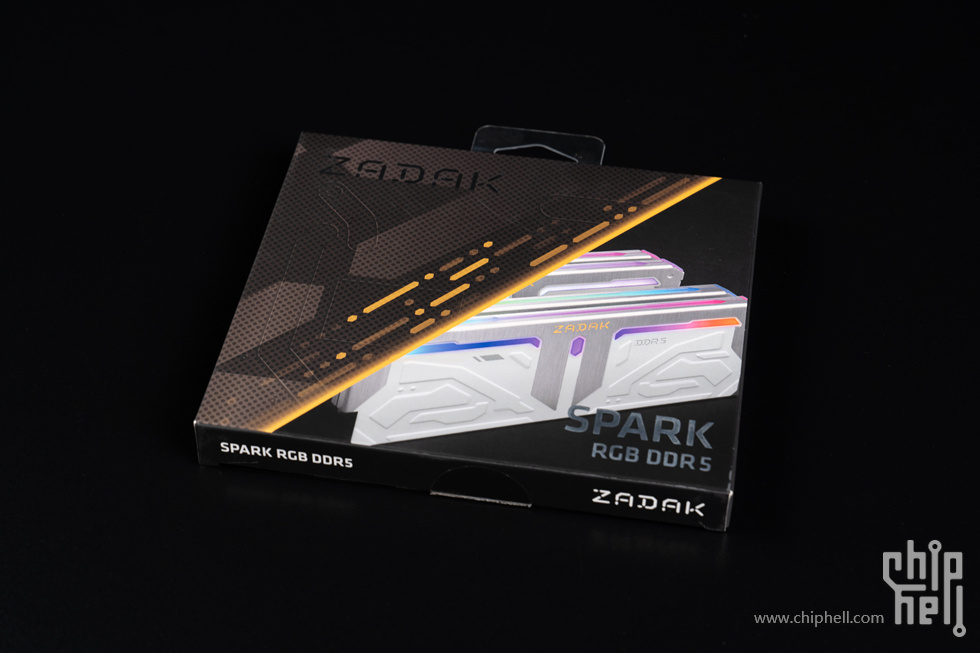

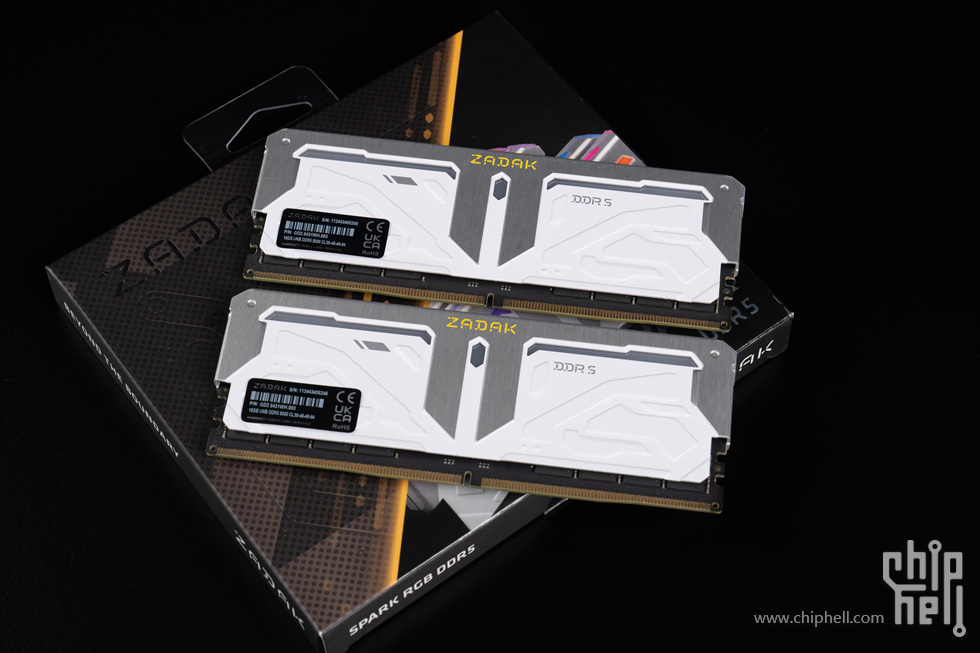

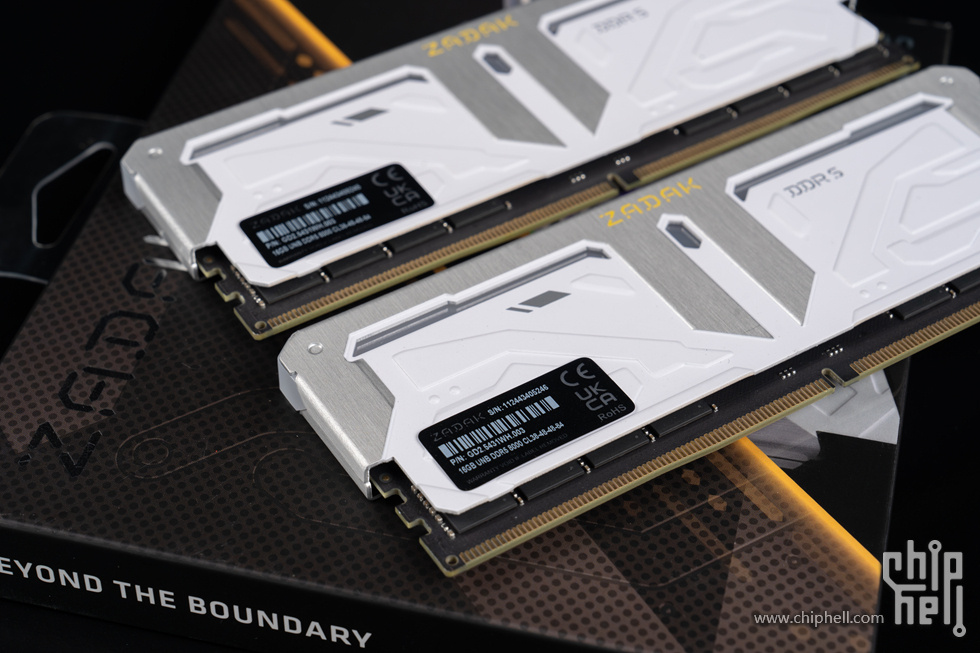

内存来自宇瞻ZADAK RGB DDR5 8000 C38。



ZADAK中间缀有宝石形状的镂空导光设计效果，发丝纹及白色雾面磨砂铝合金交错设计，呈现出高端的设计风格。



产品三围尺寸：136mm*50mm*7.9mm，内存马甲不高，兼容性优秀。



ZADAK的背面与正面设计一致，马甲标签标注了产品详细参数信息和S/N序列号，时序为：DDR5 8000 CL38-48-48-84，支持Intel XMP 3.0自动超频技术。

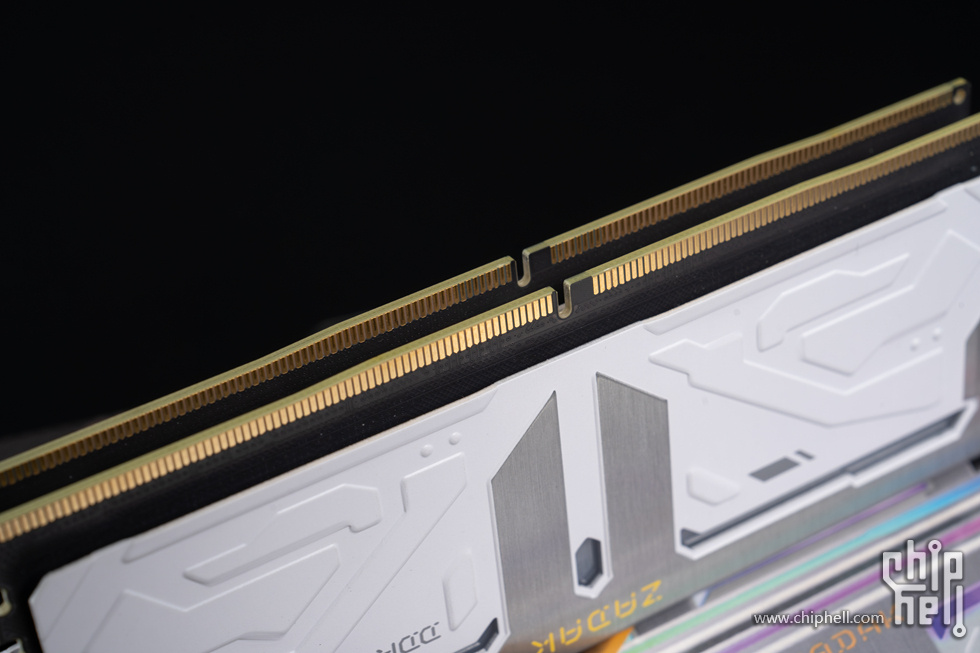

金手指特写。



拥有五段式超广角灯效设计，散热片顶部包裹精致的发丝纹铝合金，延伸至散热片中央。



顶部两边也有导光条，采用多边形棱角设计，ZADAK通过特殊的专利运均光技术呈现璀璨灯效，带来全新的视觉体验，同时支持各大主板及灯控软件。

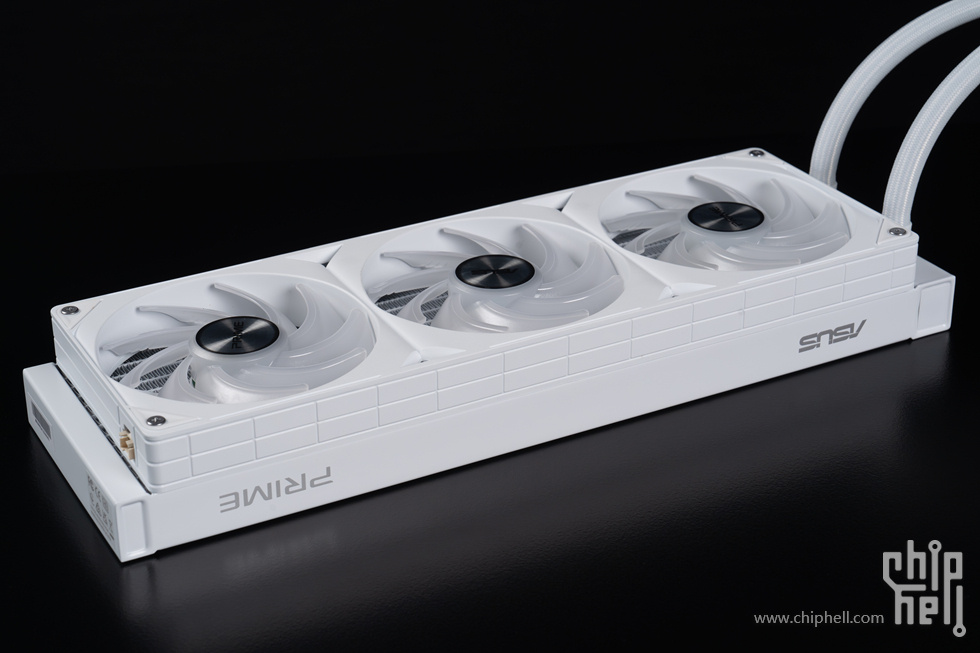

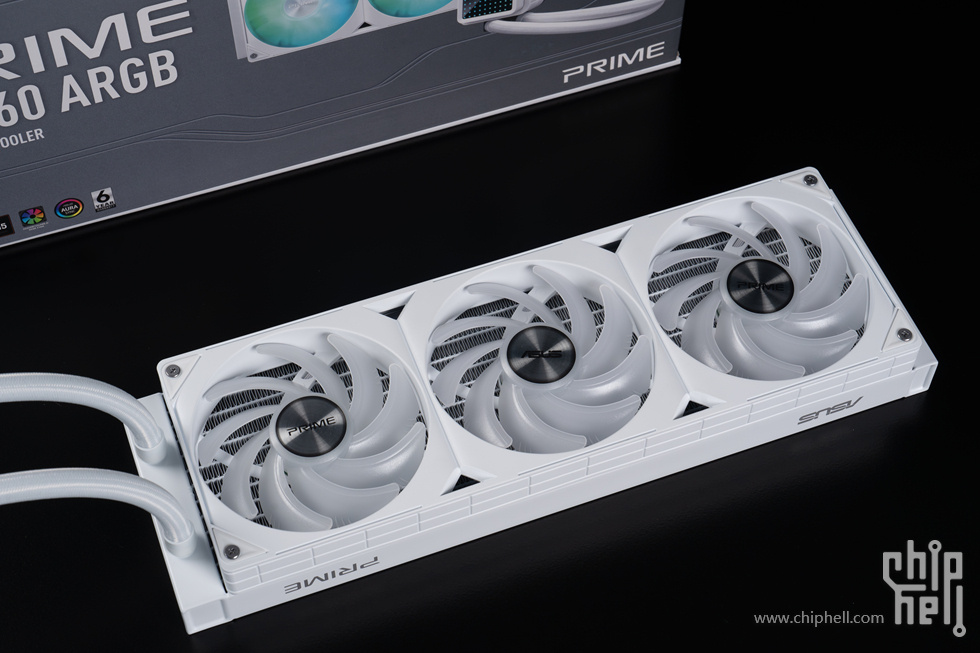

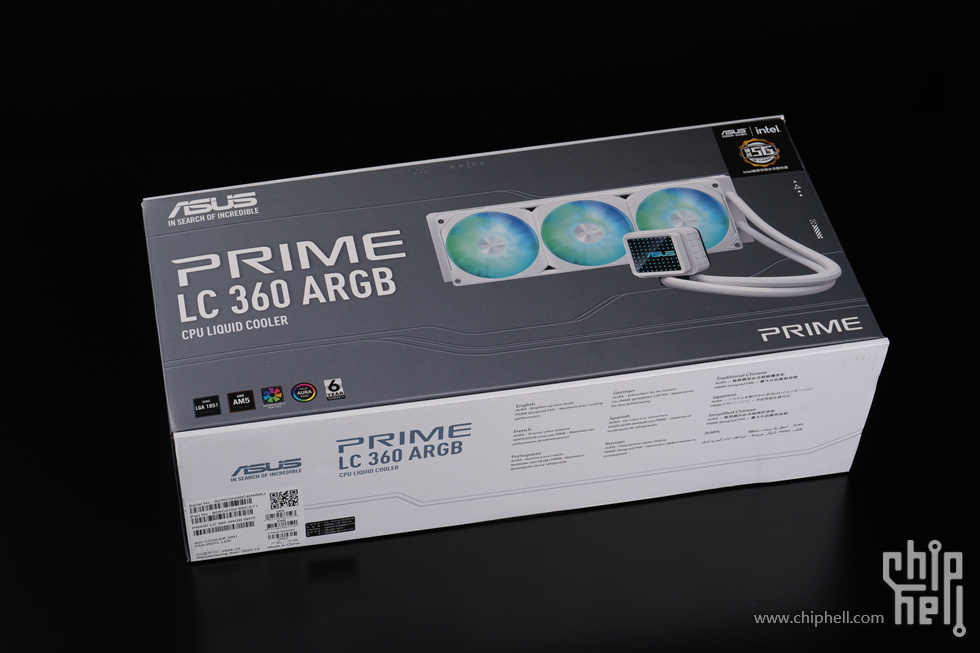

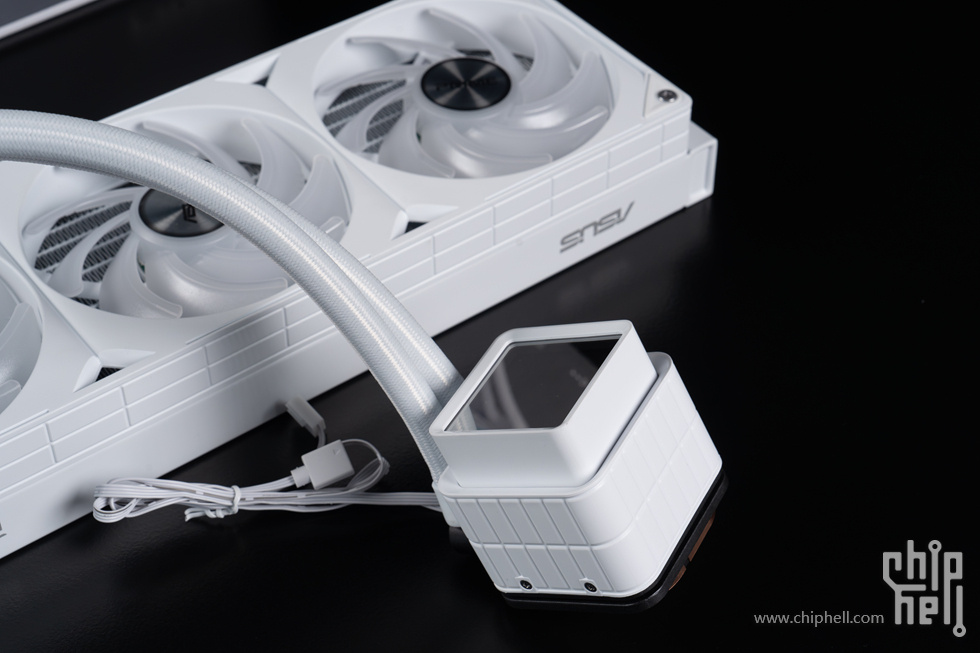

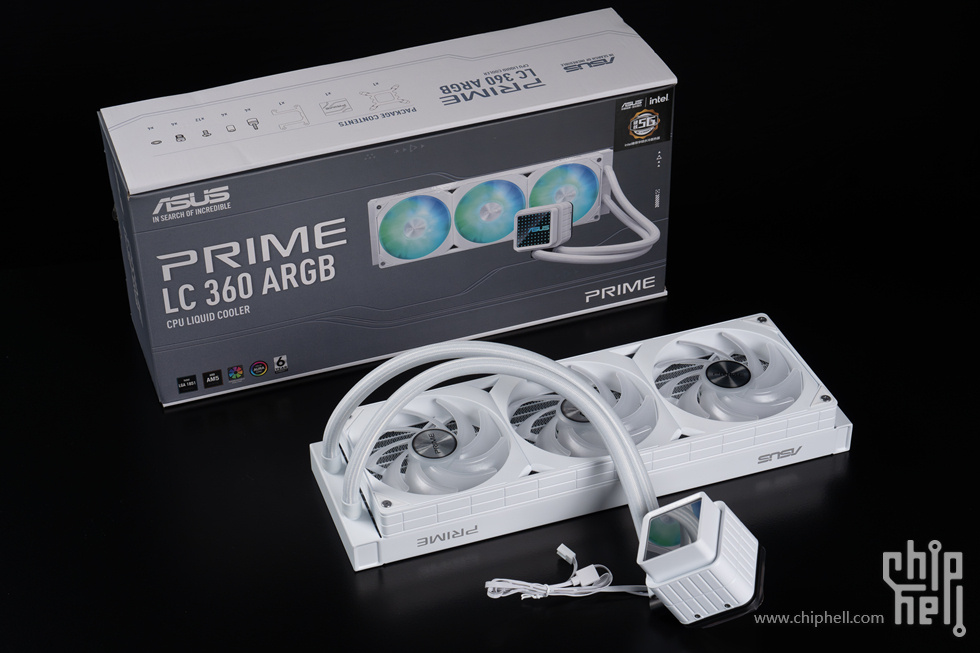

散热器来自华硕PRIME LC 360 ARGB。



采用纯白主色调，除了配件与螺丝是黑色，其余部分均为白色。




采用了全新的三联一体120mm风扇，转速 2200±300rpm，风量 75.7 CFM，静风压 3.2 mmH2O，噪音 37.6 dBA，支持 Aura RGB 灯效。

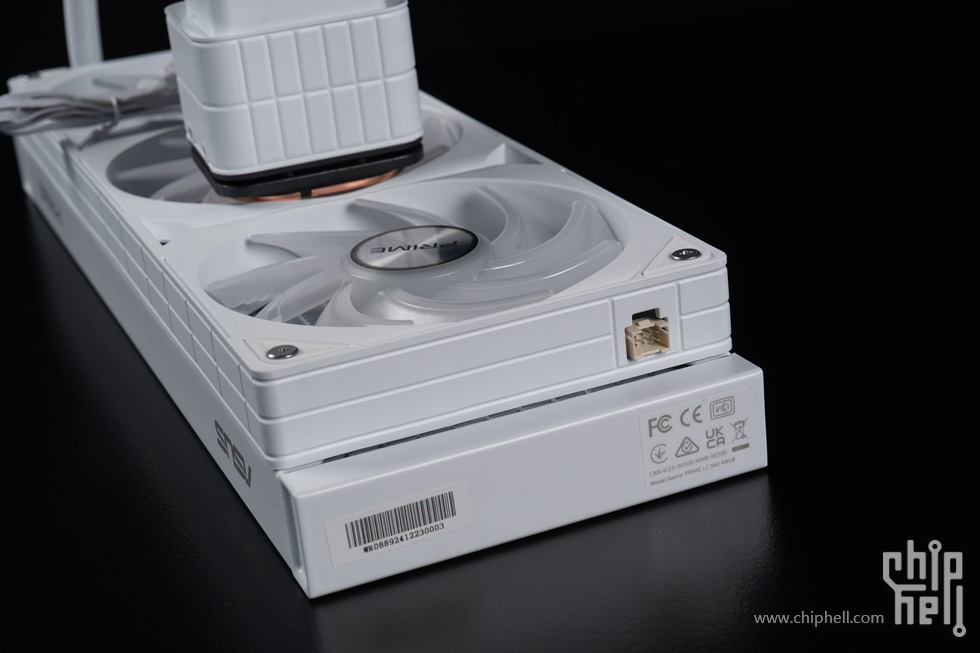

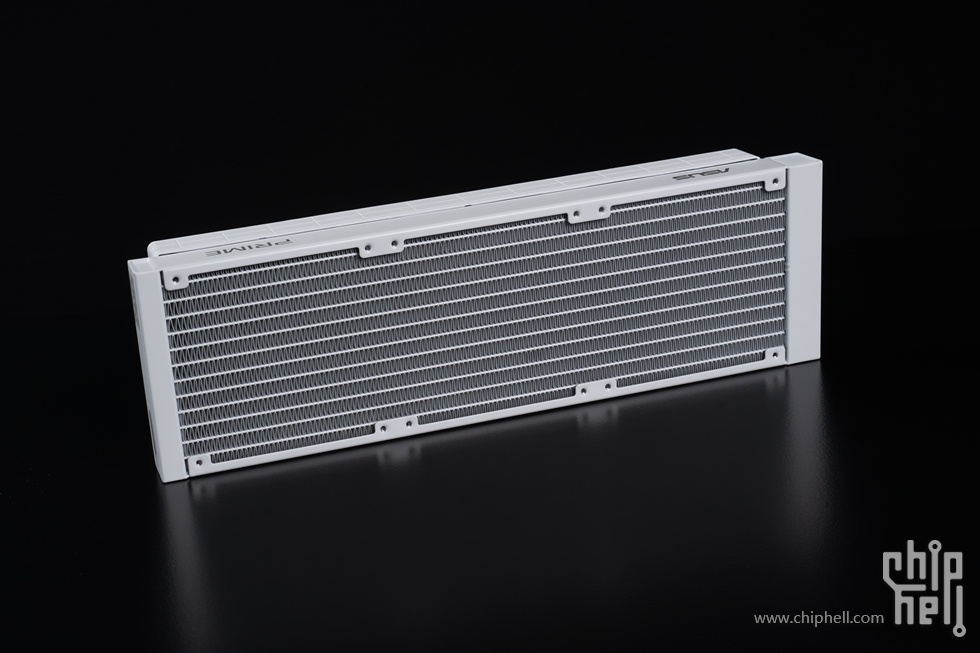

冷排尺寸为397x120x27mm。



联排风扇由一根线即可完成对风扇的连接控制。

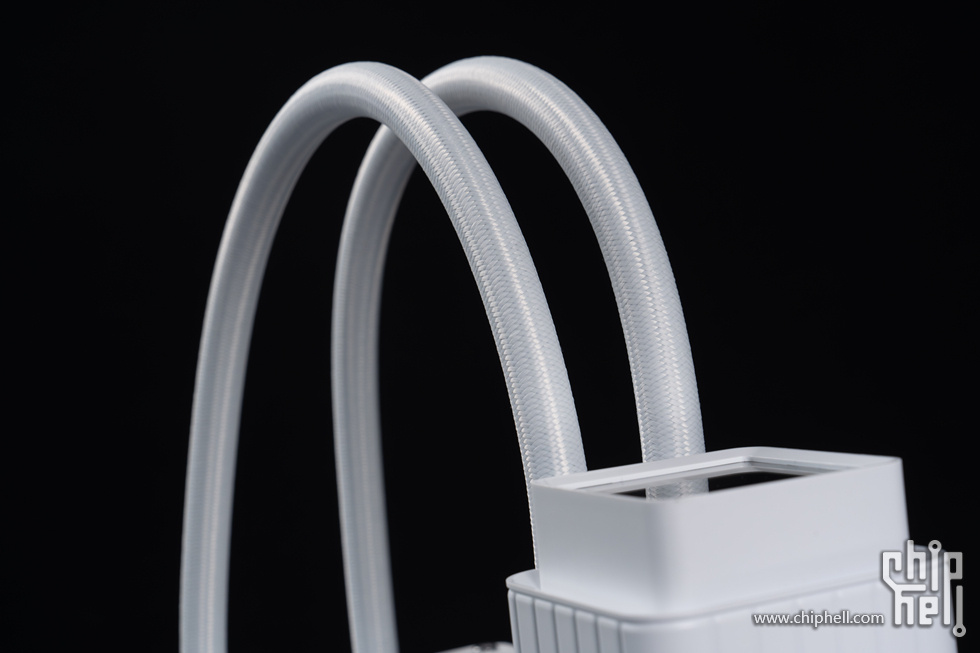

水管长度为400mm，采用套筒橡胶管设计，水管接头处有加固。

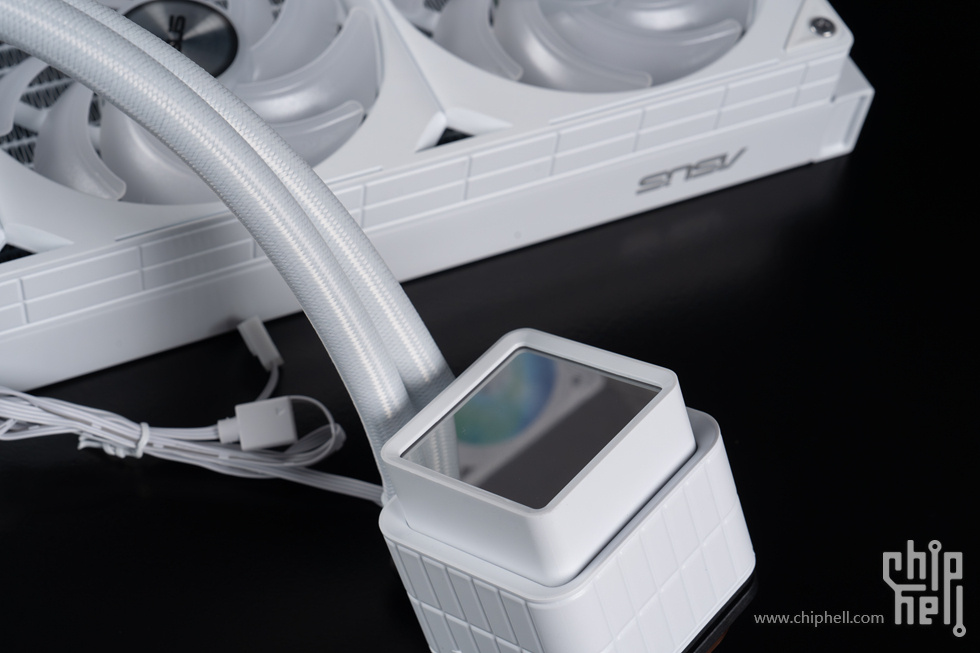

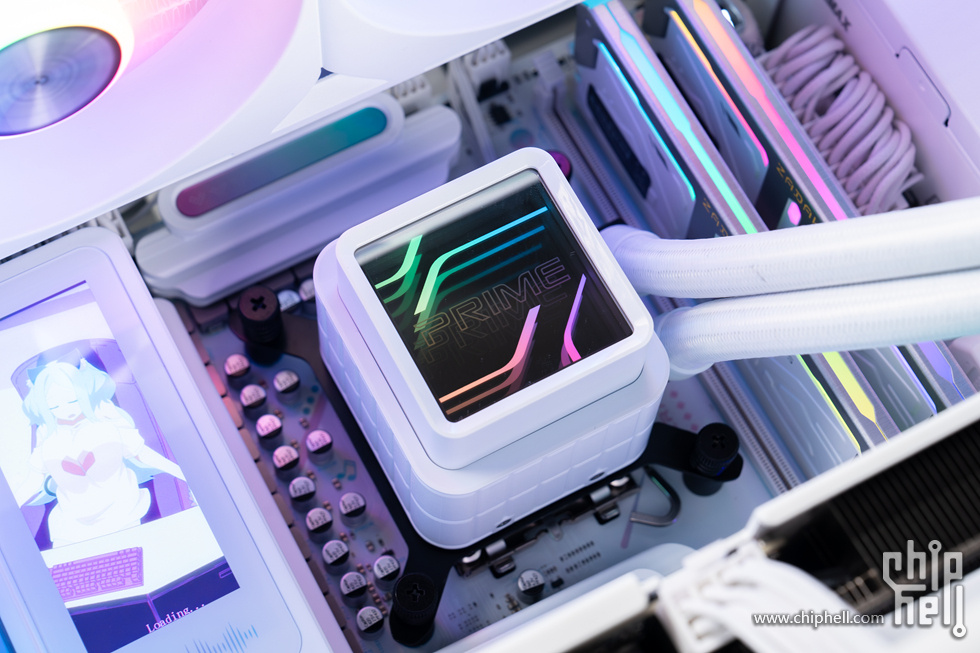

无限镜水冷头，采用了独特的圆角矩形设计，并创新性地配备了磁吸式无限镜替换面板。

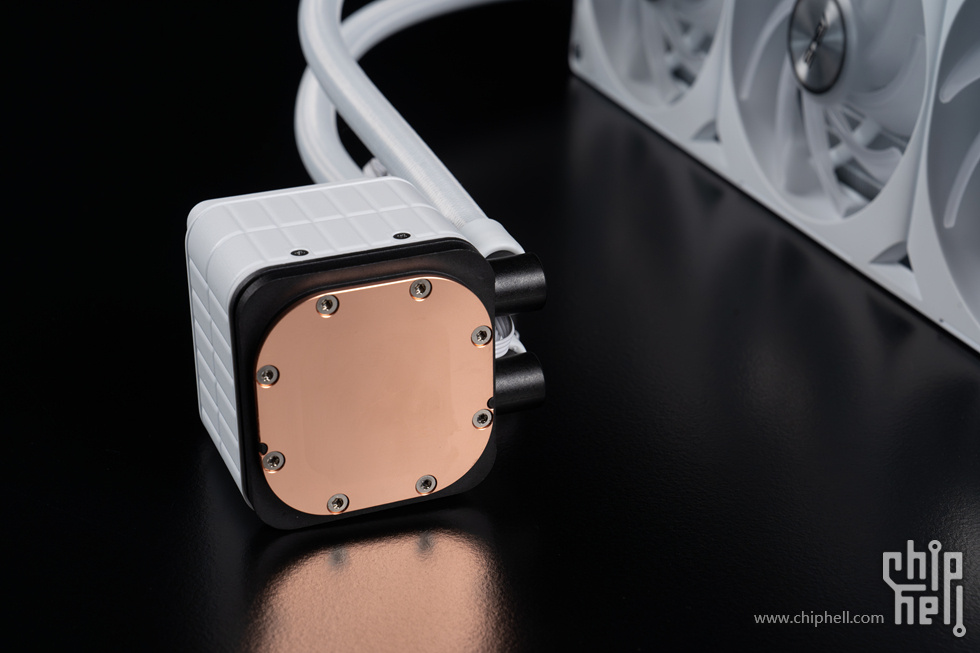

纯铜高密度水槽导热底座，出厂预涂高导热硅脂。

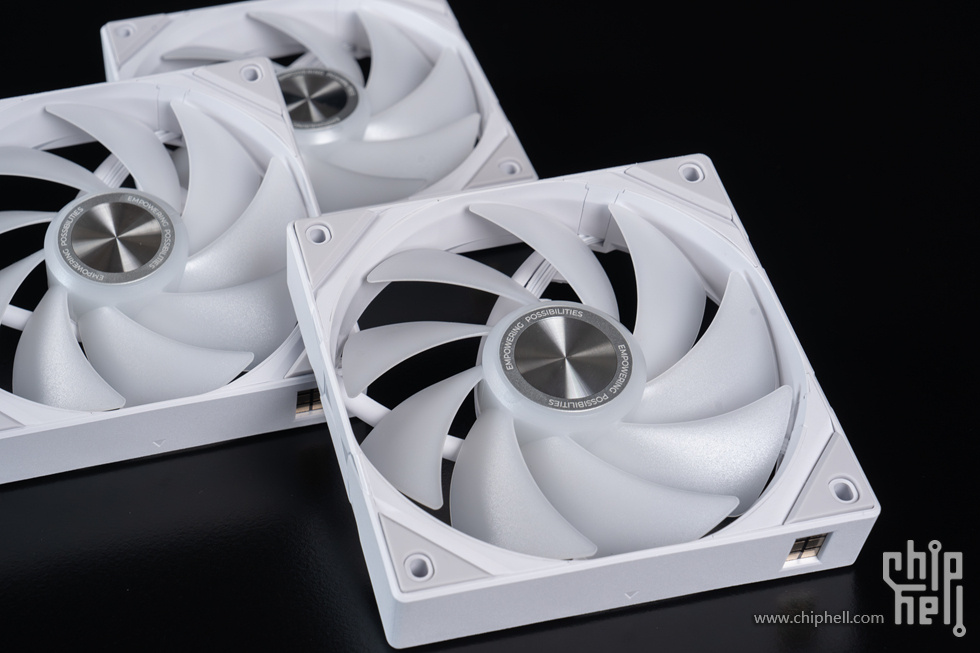

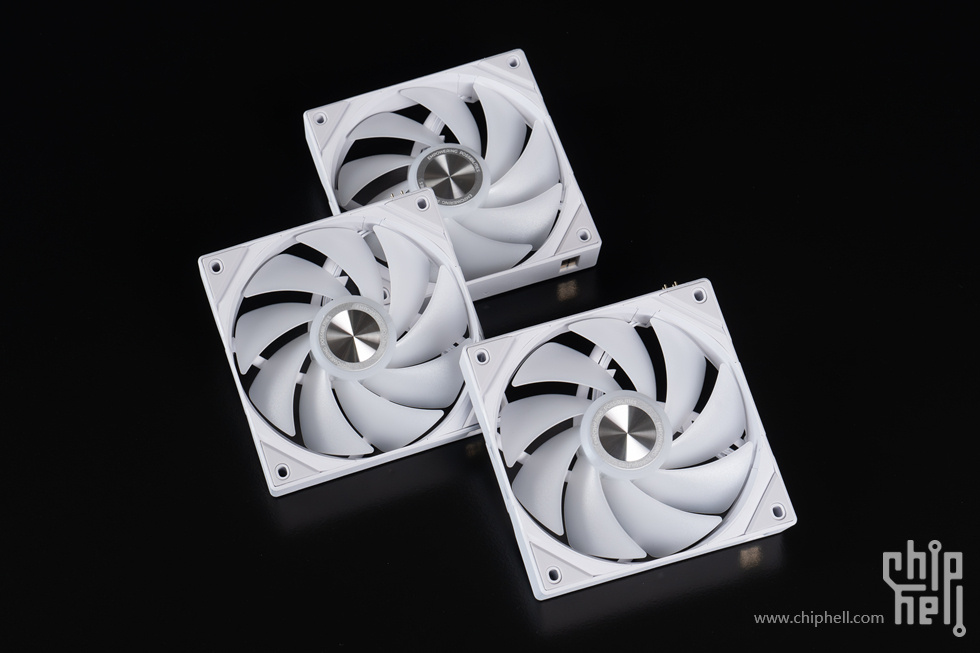

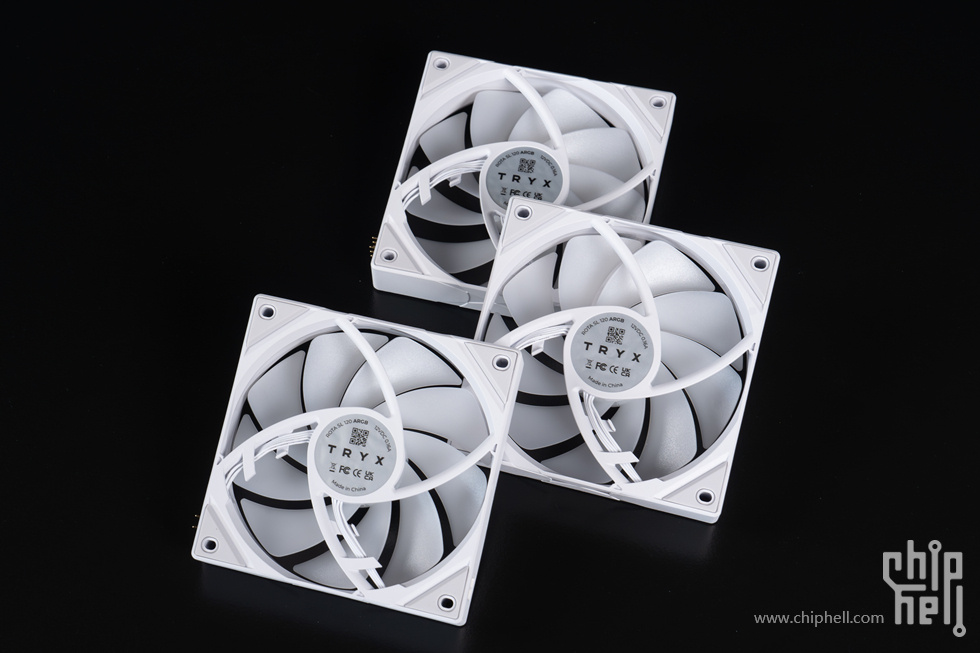

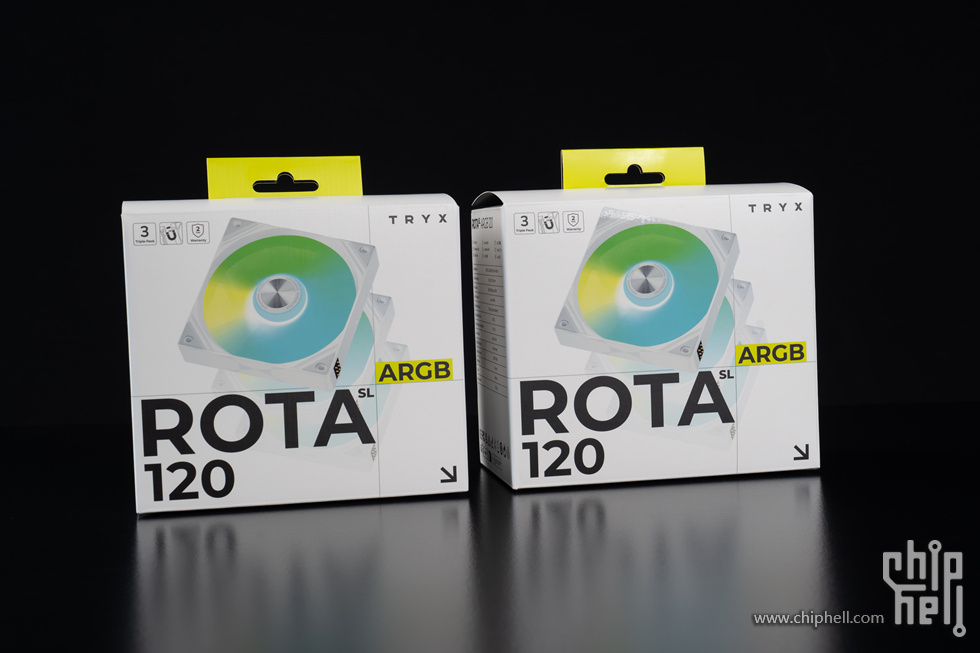

风扇来自TRYX创氪星系 ROTA 暗星 SL ARGB。

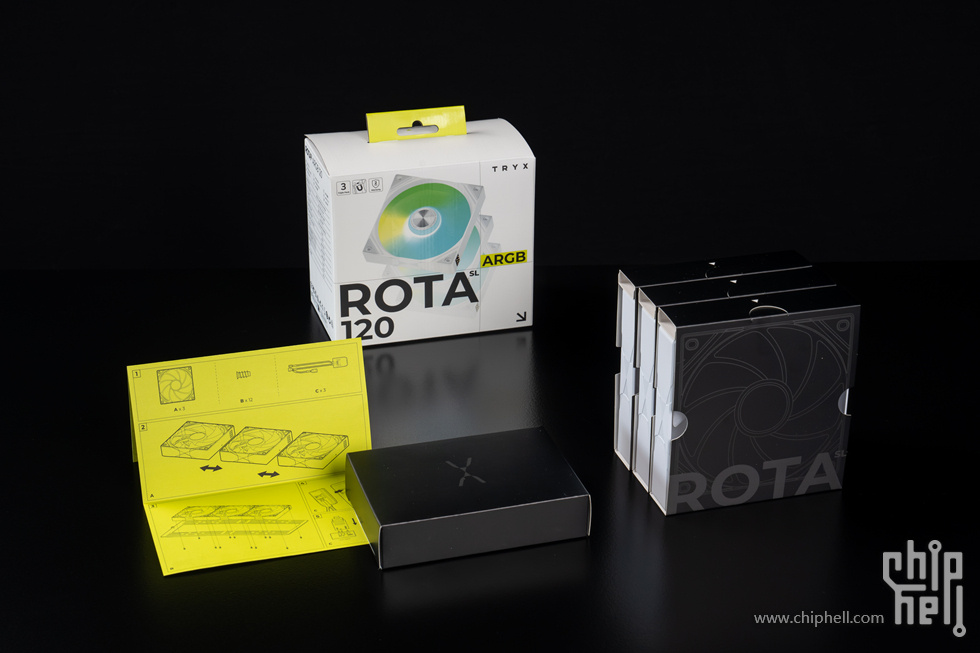

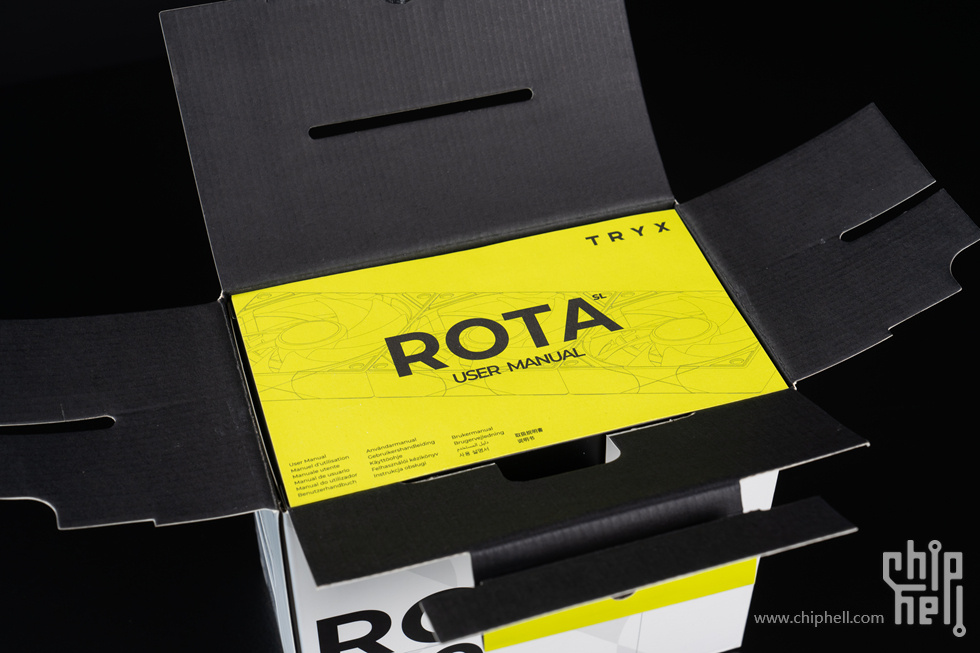

三连包设计非常用心，每一个风扇都有独立的纸质包装。

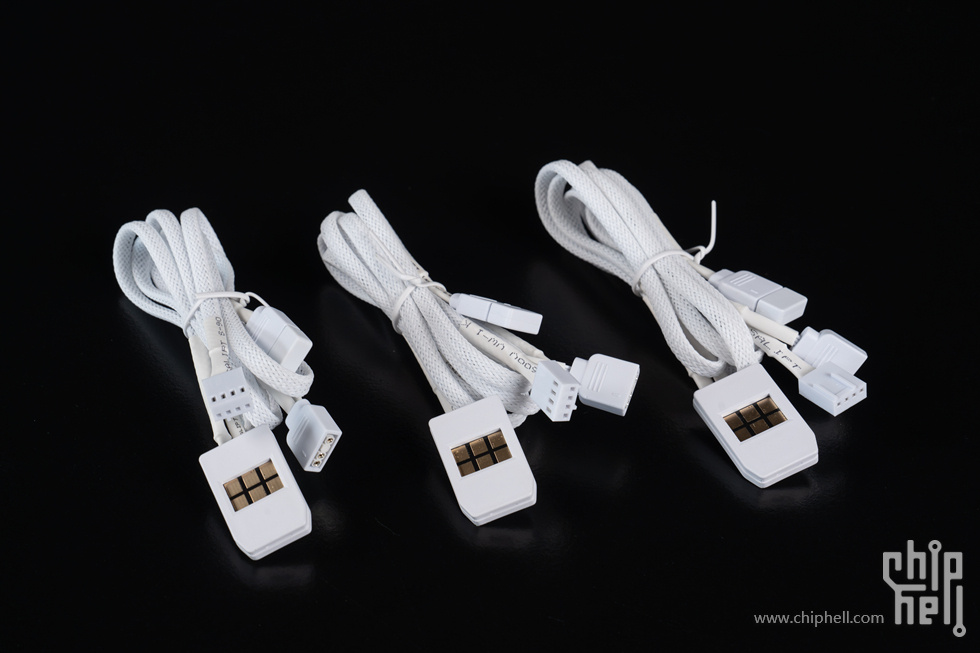

三连包内有3条磁吸线。




风扇搭载了8颗ARGB GEN2灯珠，可通过主板以及各家灯控软件控制呈现1670万色彩。

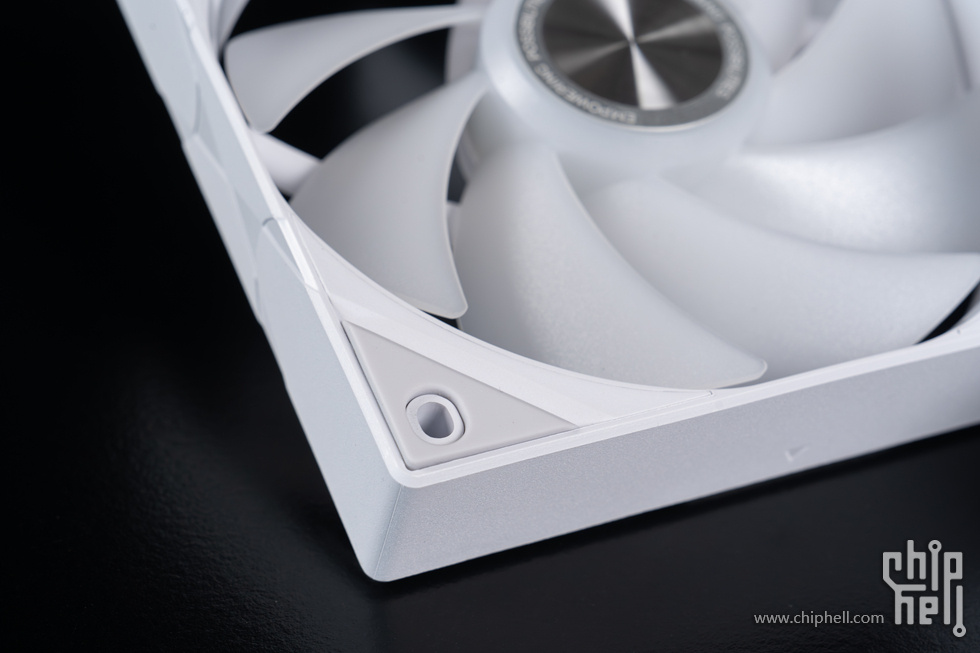

风扇配有减震脚垫，减少与机箱的共振。



采用FDB流体力学轴承，比普通油轴有更好的工作寿命和静音性能，满载时噪音仅为28.87dB（A）。

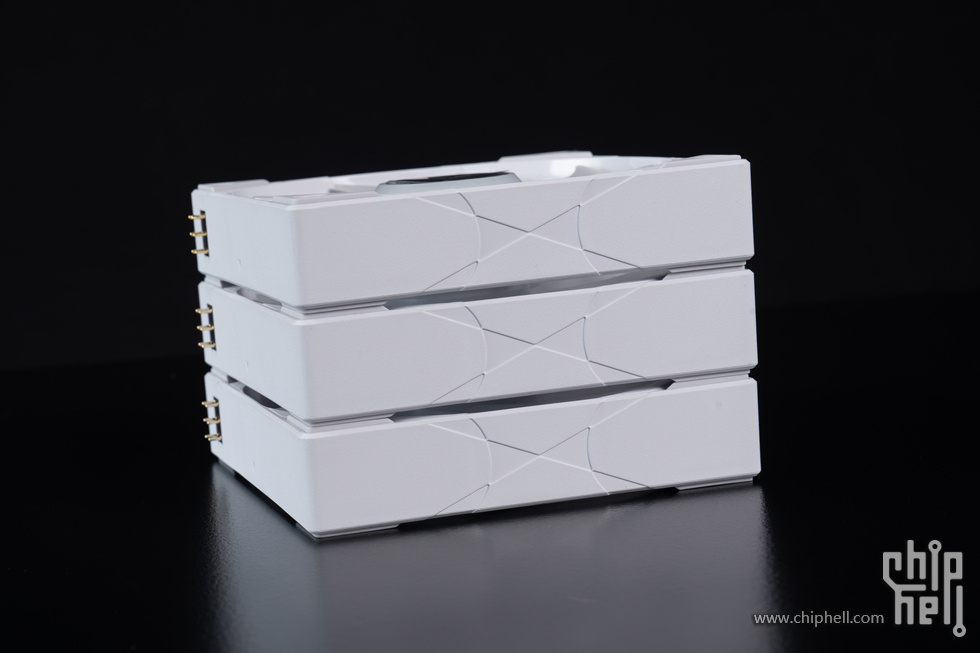

风扇侧面为TRYX的标志性“X”LOGO设计样式。

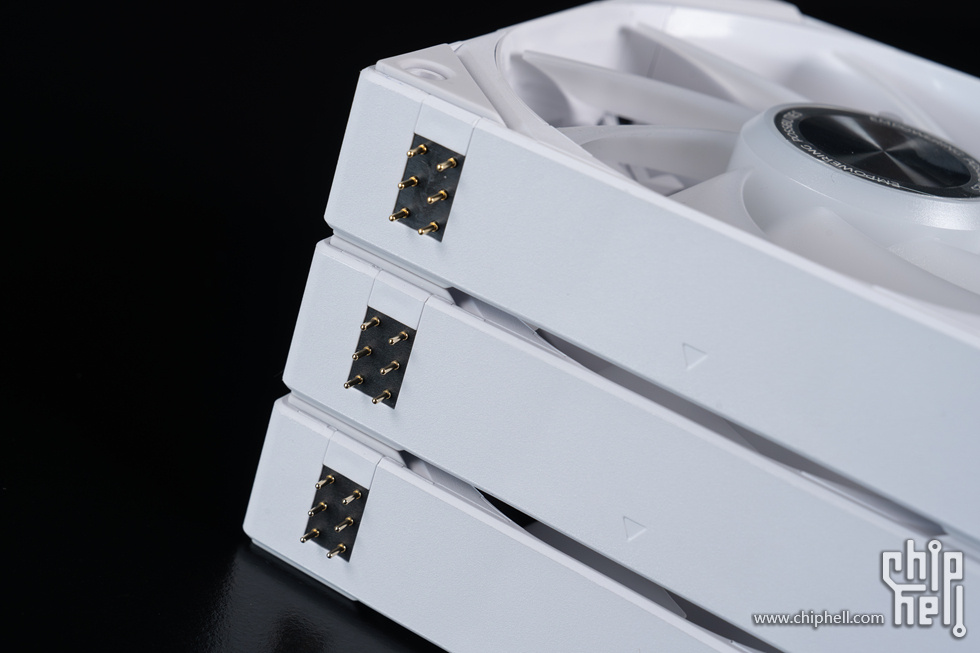

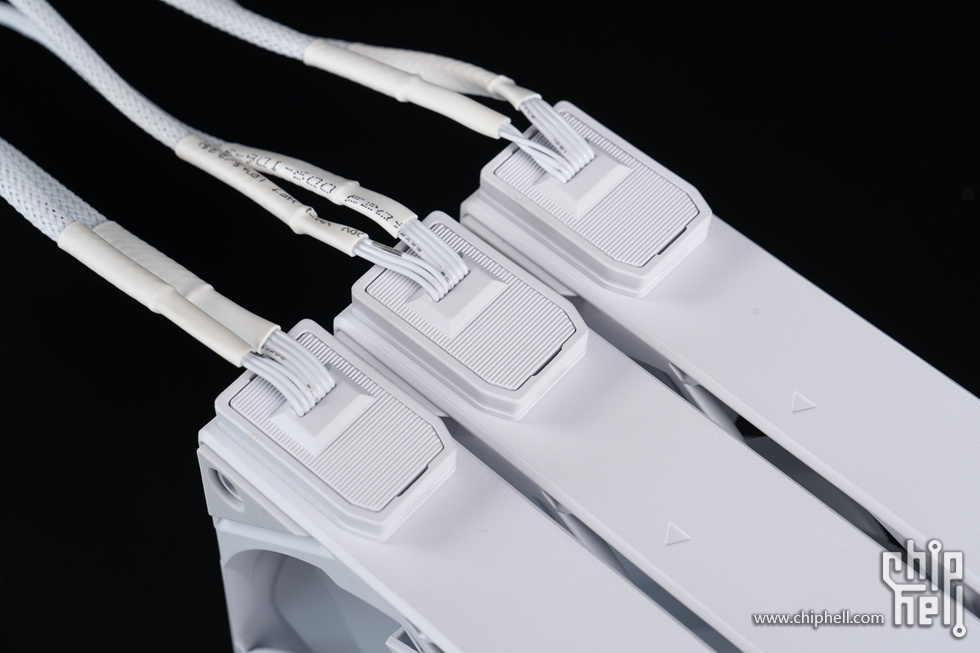

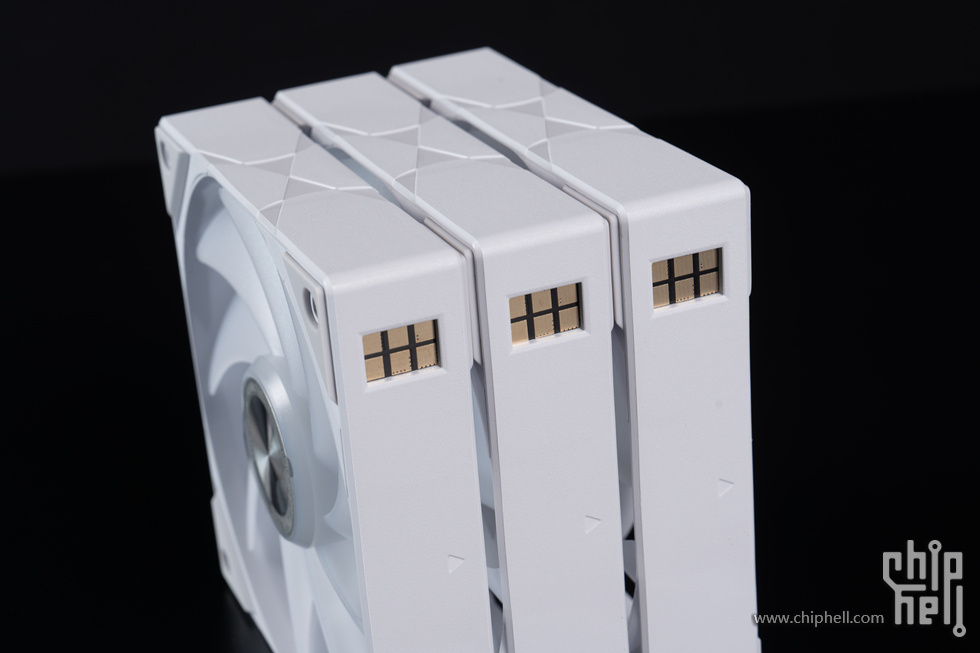

风扇采用全新设计的触点进行供电和信号传输，缩短电气路径，提升供电和调速信号的稳定性。



6触点磁吸线进行连接，一根线完成对所有风扇的灯效与转速设置，走线更加简洁美观。

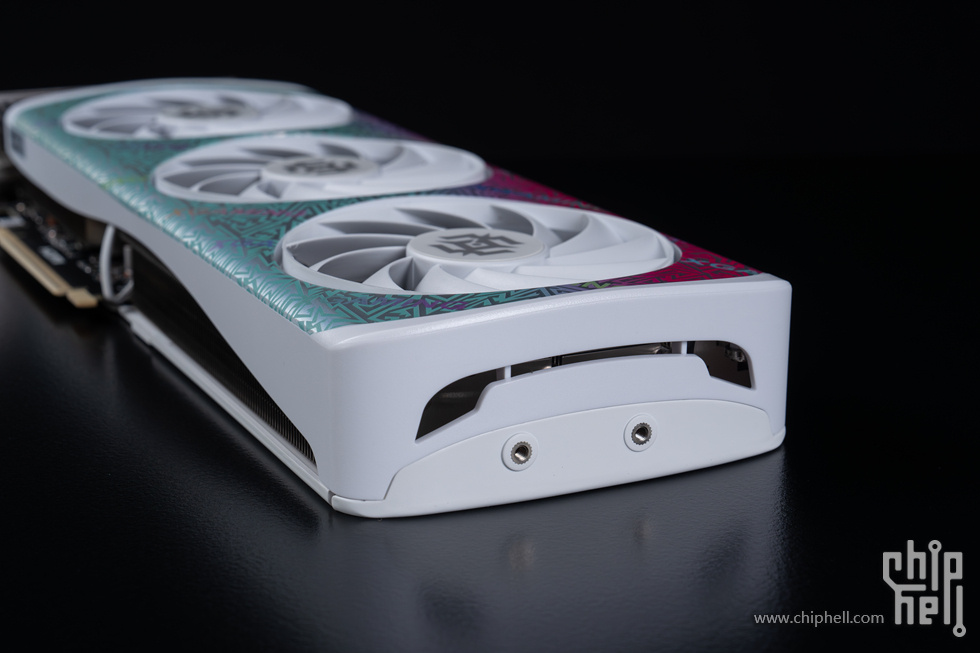

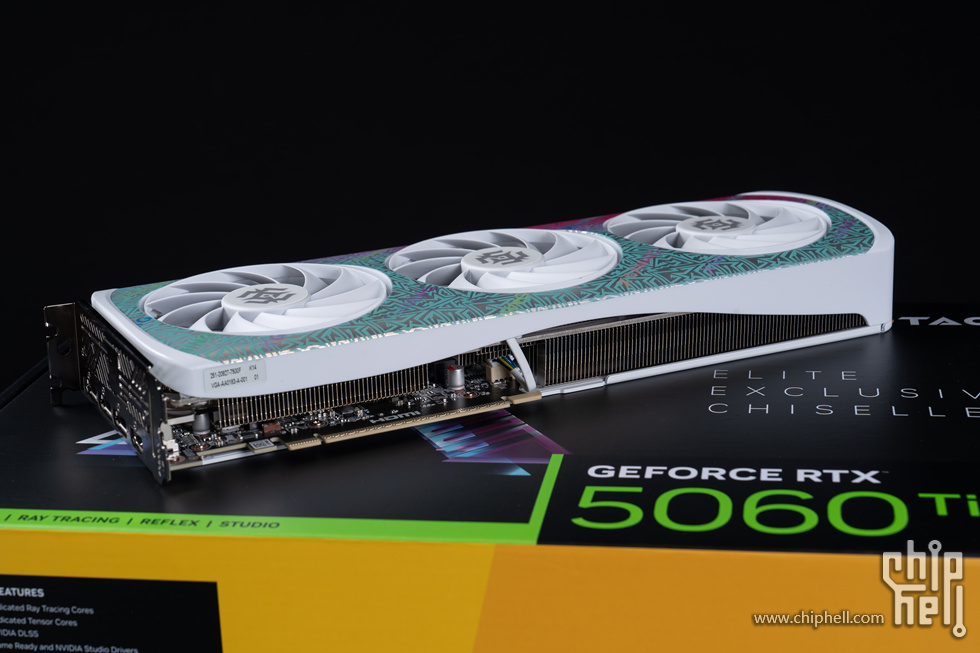

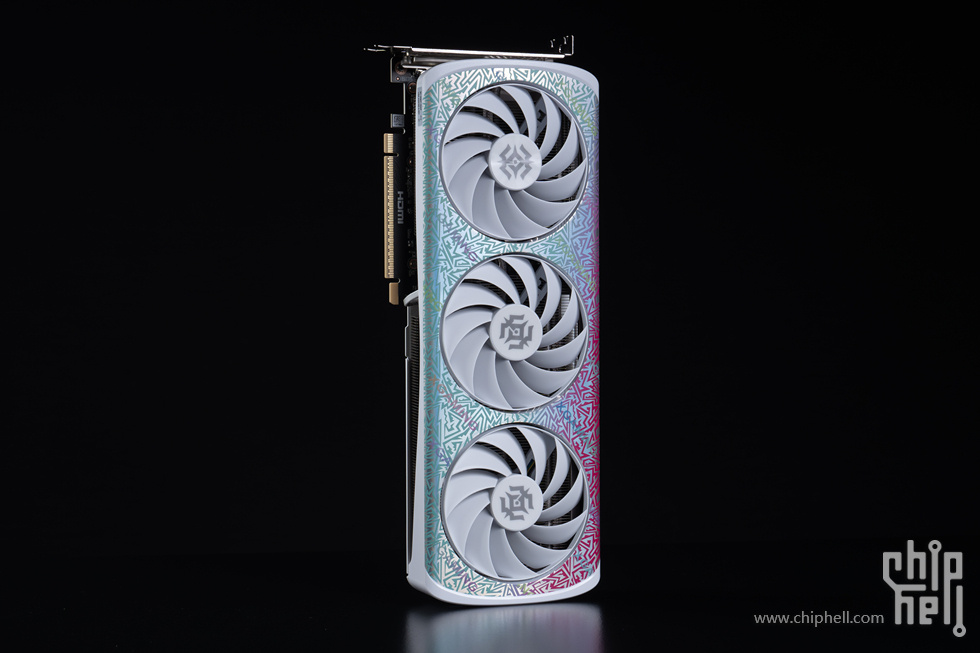

显卡来自索泰GEFORCE RTX 5060 Ti 8GB XGAMING。



XGAMING标志性时尚设计理念，鲜明活泼的色彩运用，珠光变彩设计，不同的角度呈现不同的色彩,吸睛度拉满,为年轻玩家注入更多GAMING POWER。

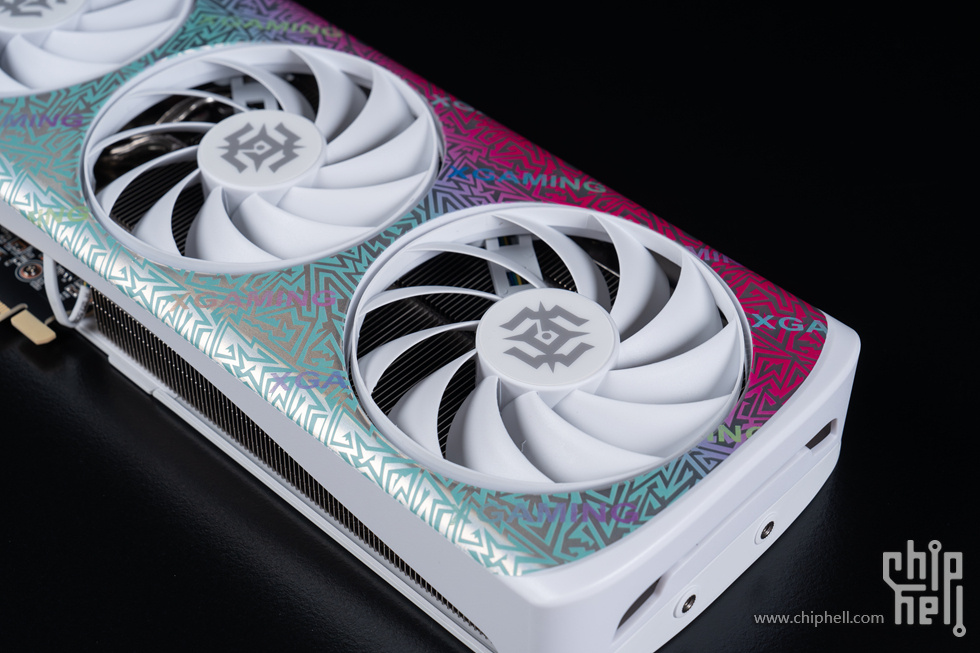

新升级冰芯2.0散热系统,进一步优化整体设计，提升散热效能，风扇采用新型复合材质，增加环形导流风罩，优化叶片曲率，减少空气摩擦系数，降低风噪，提升风量，风压和垂直风流穿透力，提升散热效率。同时风扇支持智能启停技术，动静交由AI掌控，可以在高、低温度和负载之间让风扇智能启停。



升级加厚的高导热纯铜热管及更高导系数的导热介质，增加热管内壁脉络状导液沟槽密度，加大冷凝液与热管内壁接触面积，加快冷凝液导热循环。

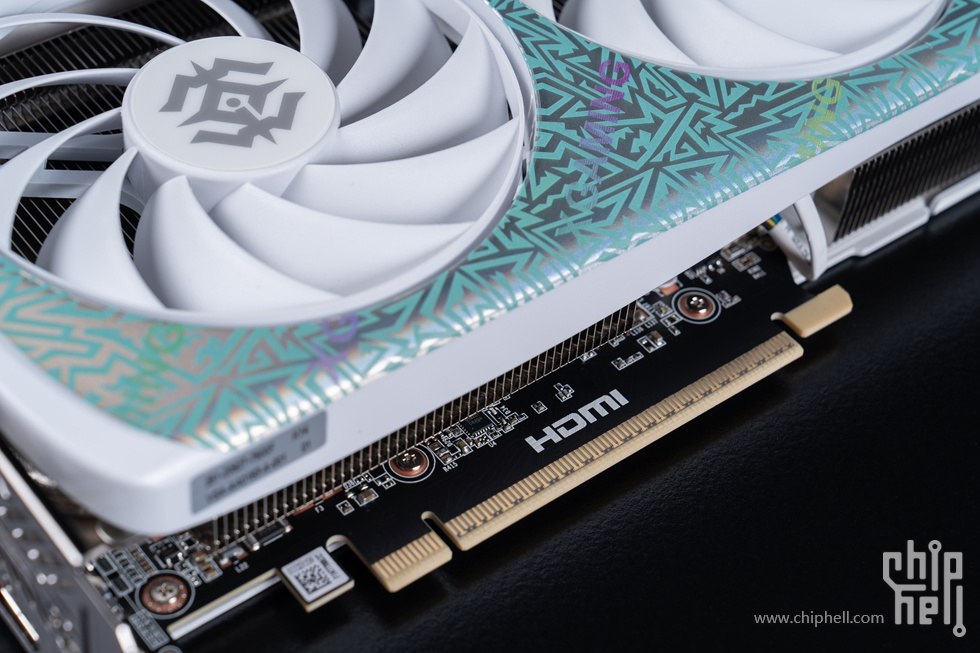

显卡金手指特写。



密集的镀镍合金鳍片阵列，导热系数高，与空气的接触面积大，进一步提升散热效能。

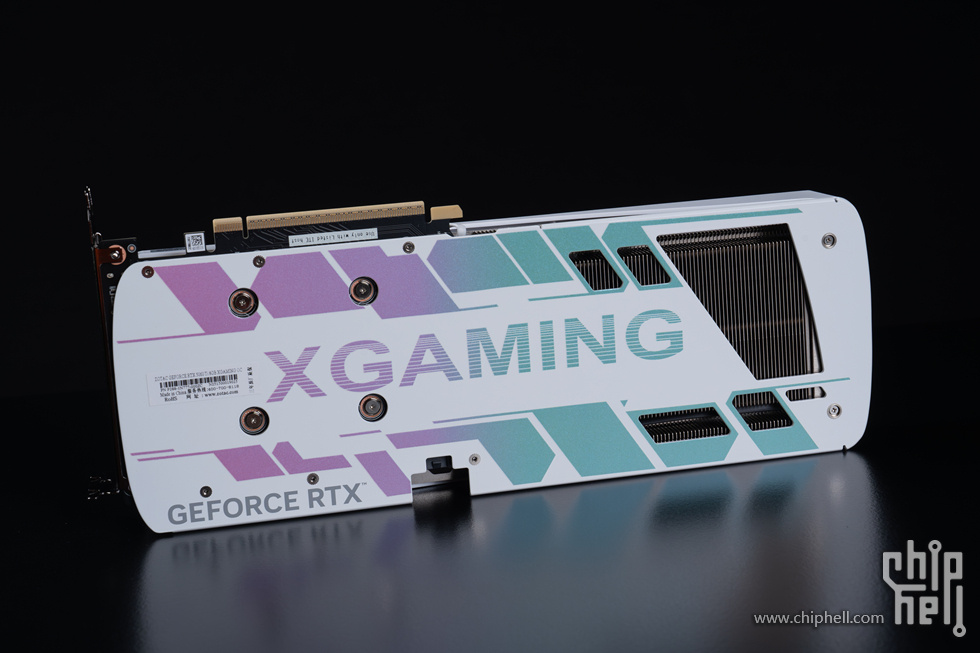

高强度合金材料一体铸形而成的合金背板，增加显卡结构强度，保护显卡PCB，提升显卡静电防护能力。

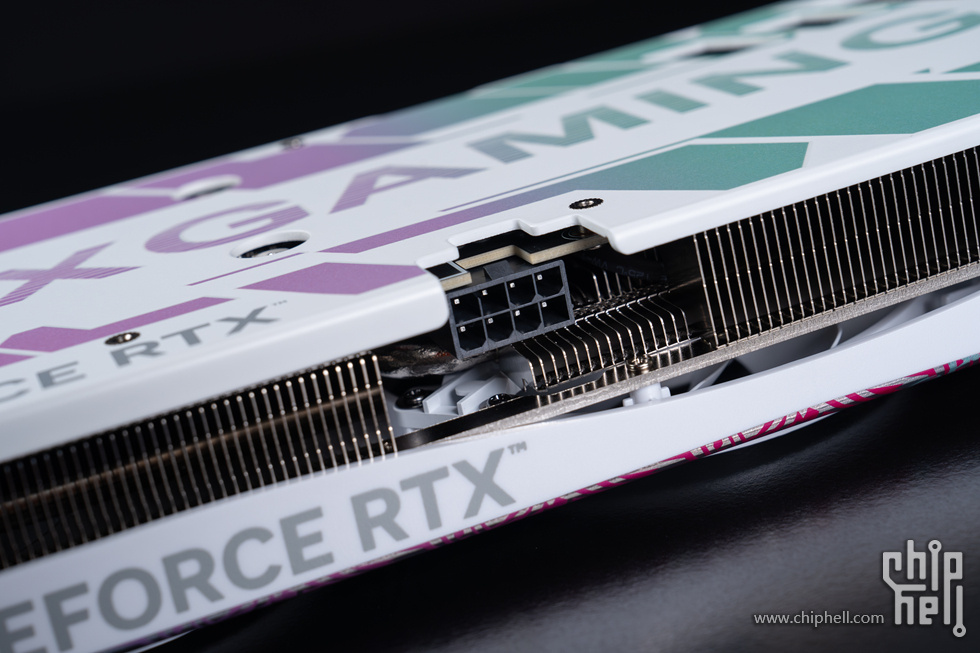

单8pin外接电源接口，通用性更强，老平台可轻松升级。

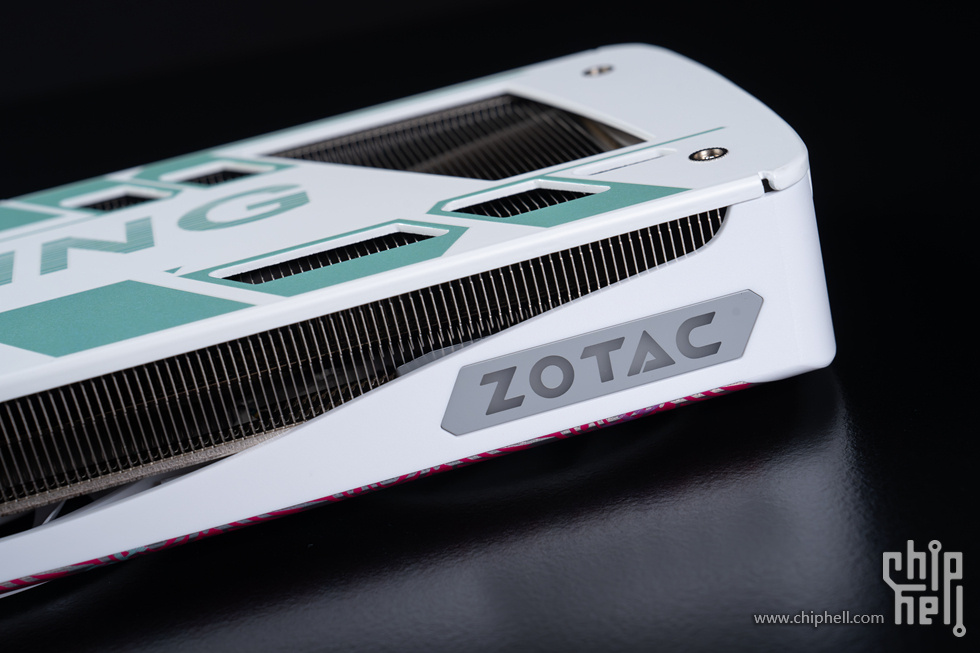

显卡侧面ZOTAC有个性ARGB幻彩信仰灯，支持1600万色调光及多种灯效模式调节。

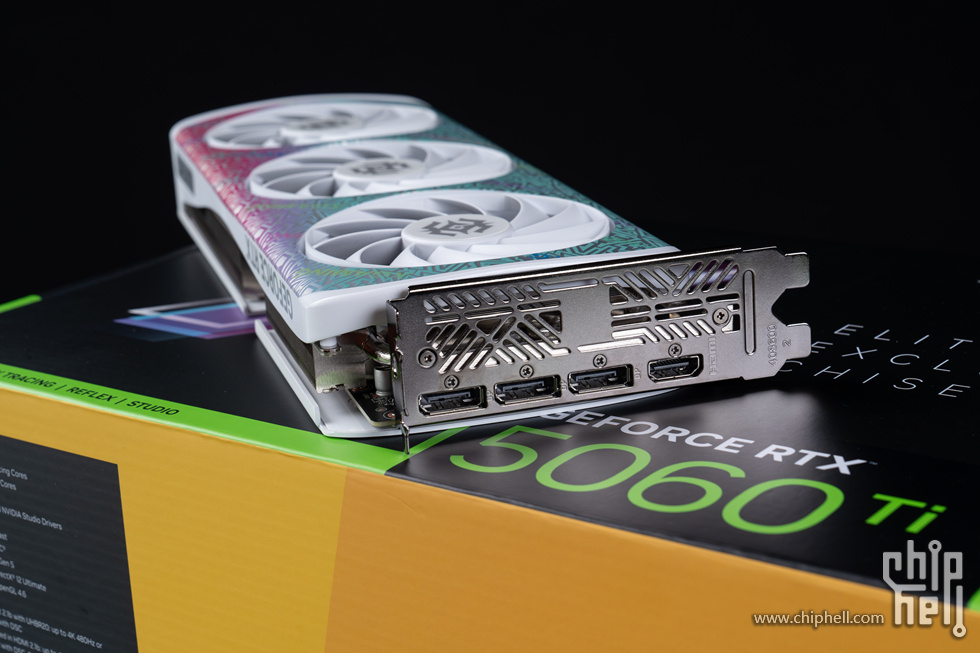

输出接口为1个HDMI 2.1b，3个DP 2.1b。

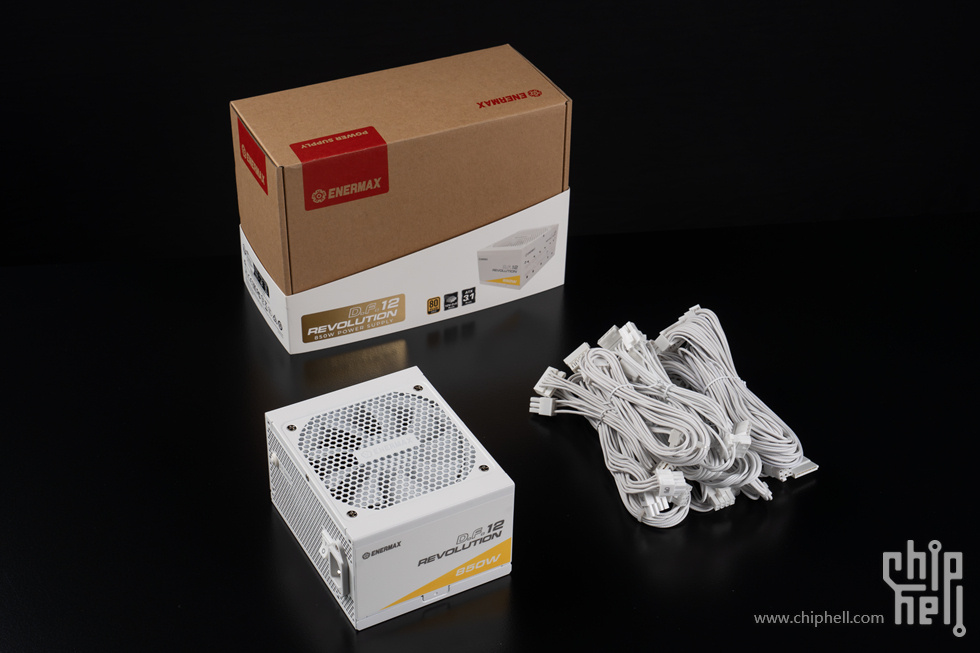

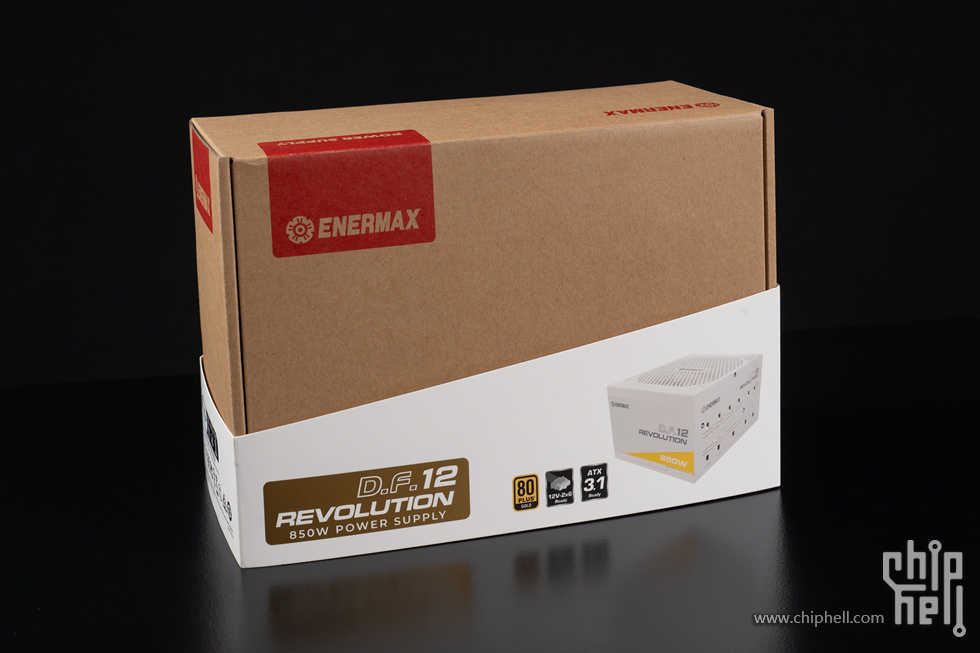

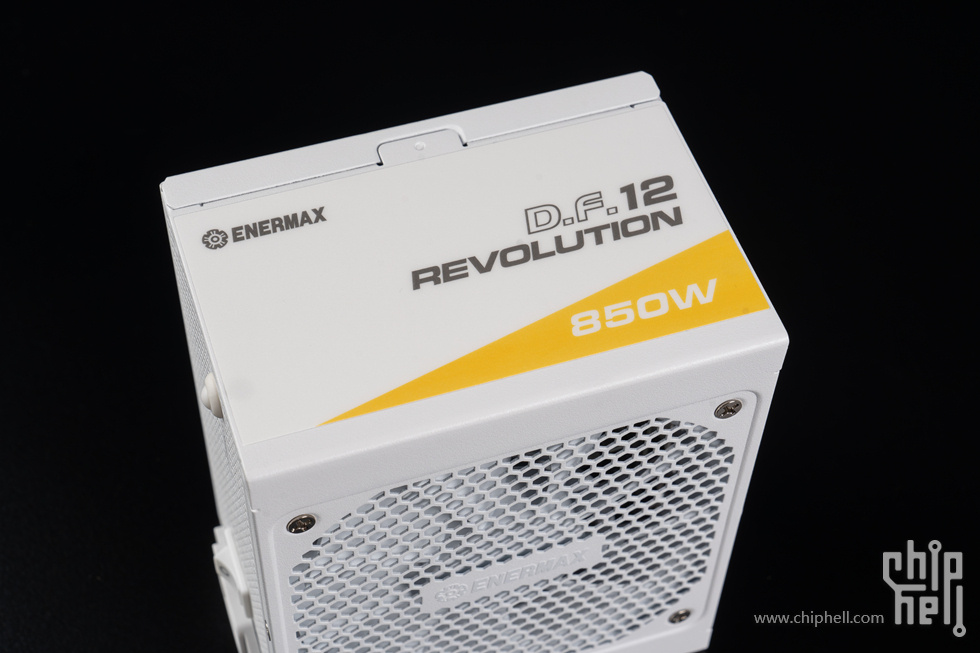

电源来自安耐美D.F.12 850W ATX3.1。



电源线材全部采用定制的压纹线材，线材质地更加柔软，弯折性更好，走线更加美观、方便。提供1条20+4pin主板供电（600mm）、2条处理器（4+4pin）供电（700mm）、1条12+4pin 12V-2x6显卡供电（600mm）、3条6+2pin PCIe显卡供电（600mm）、2条SATA供电（450mm+150mm+150mm+150mm）、1条PATA（大4pin）供电（450mm+150mm+150mm+150mm）。

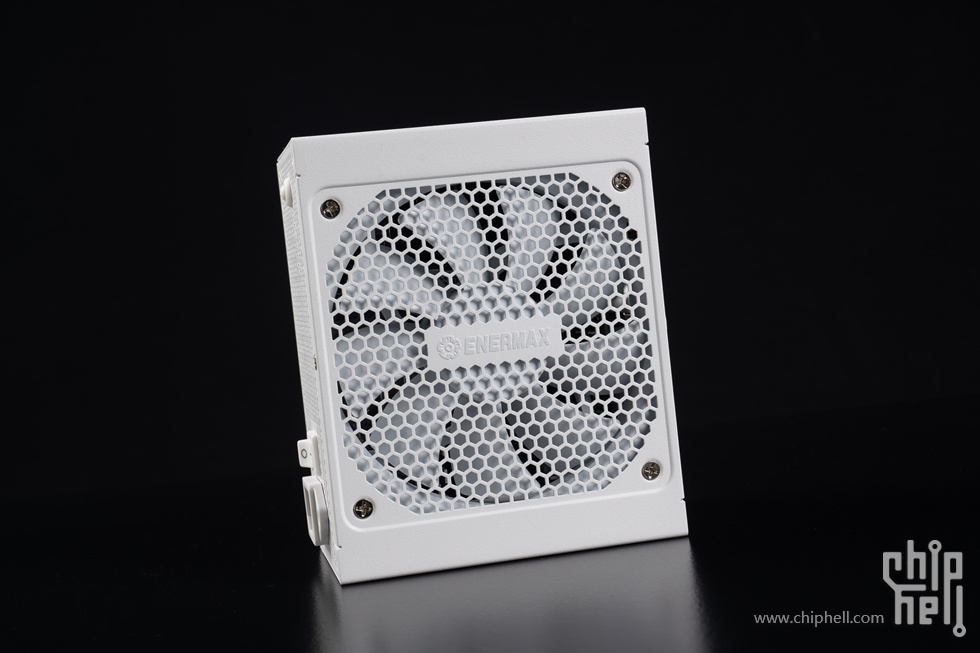

风扇面采用一颗115mm大扇面双滚珠风扇，为电源提供更久更稳更耐久的使用保障，搭载ECO智能温控，通过智能节能技术，温度感测+负载控制双重智能散热机制，节能的同时更加精准的为电源散热。



电源采用磨砂白色设计，简约漂亮，作为一颗ATX电源，小儿不同。

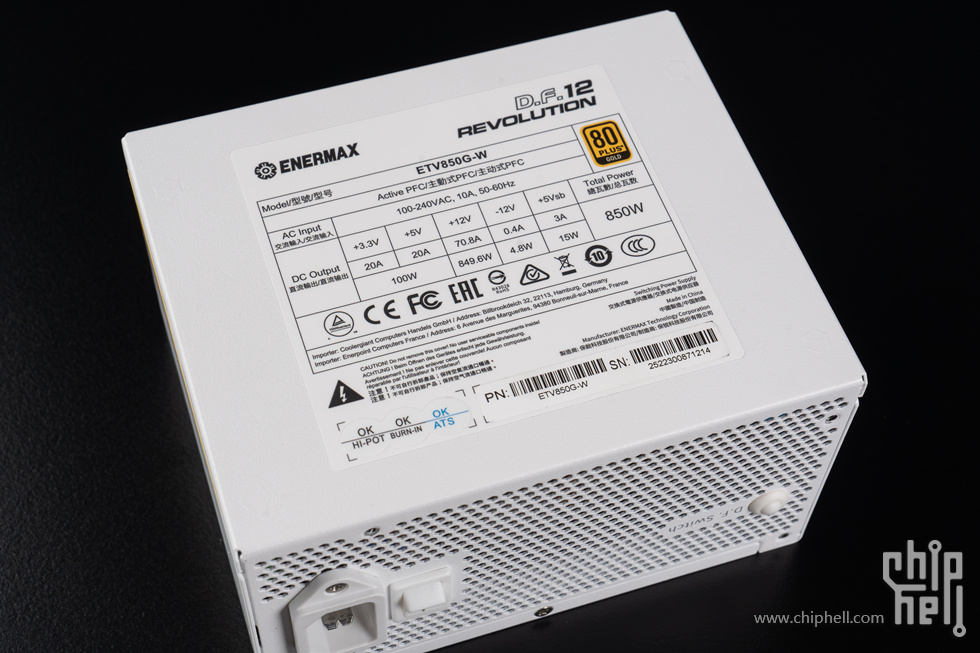

电源背面印有产品详细参数标签，电源采用主动式PFC+全桥LLC谐振+同步整流+DC-DC结构，全日系高品质电容，保证电源稳定性和耐用性。电源的额定功率是850W，其中+12V电路的输出电流为70.8A，可以实现单路849.6W的输出功率。

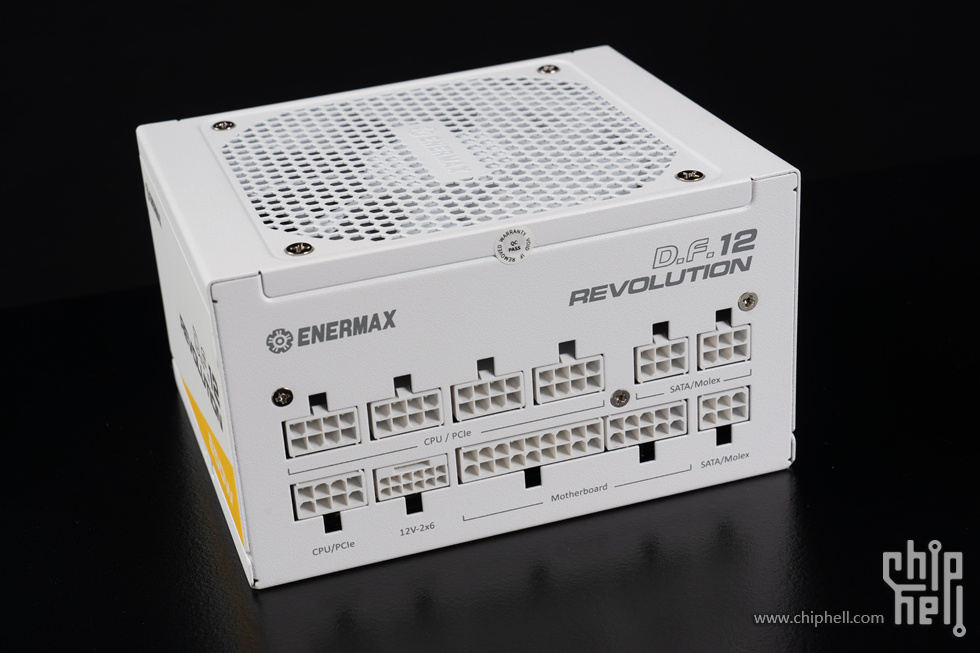

接口方面2组8pin CPU供电线和3组8pin PCIe供电线都是独立接口，同时电源提供最新的PCIe 5.1标准12V2x6显卡接口，新接口可以提供最高55A的连续输出电流，单接口最大功率600W，供电温度更低，对显卡的安全性更高。

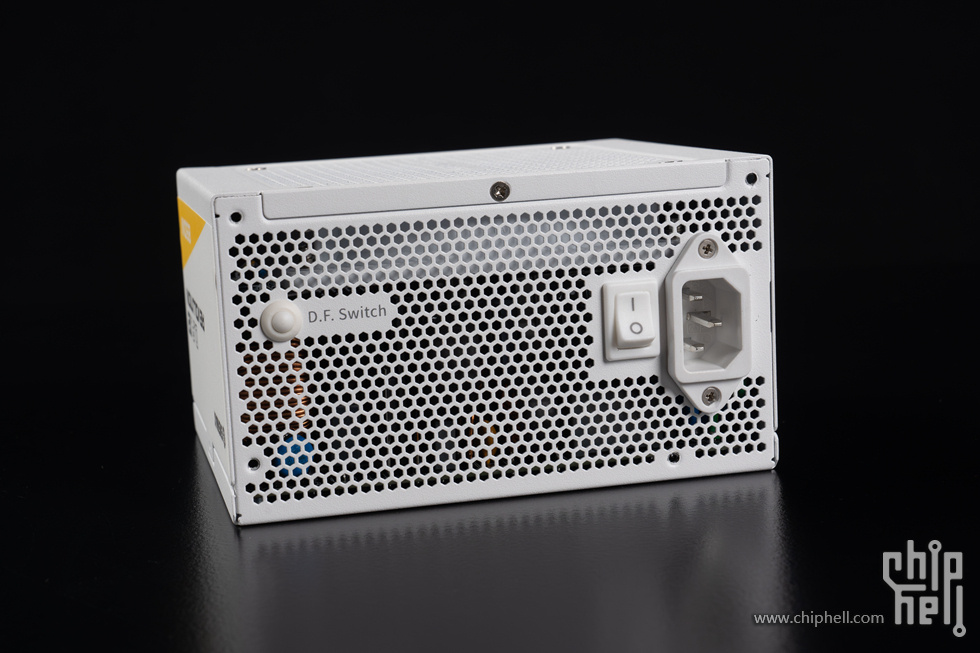

电源提供一个非常有意思的设计，第二代逆转弹尘技术，开机后风扇会自动反向旋转15秒，清理风扇与电源内部的灰尘。用户也可以通过电源的上D.F.Switch”按钮，手动开启你转除尘功能，有效提升电源内部的卫生状况，增加使用寿命。

---

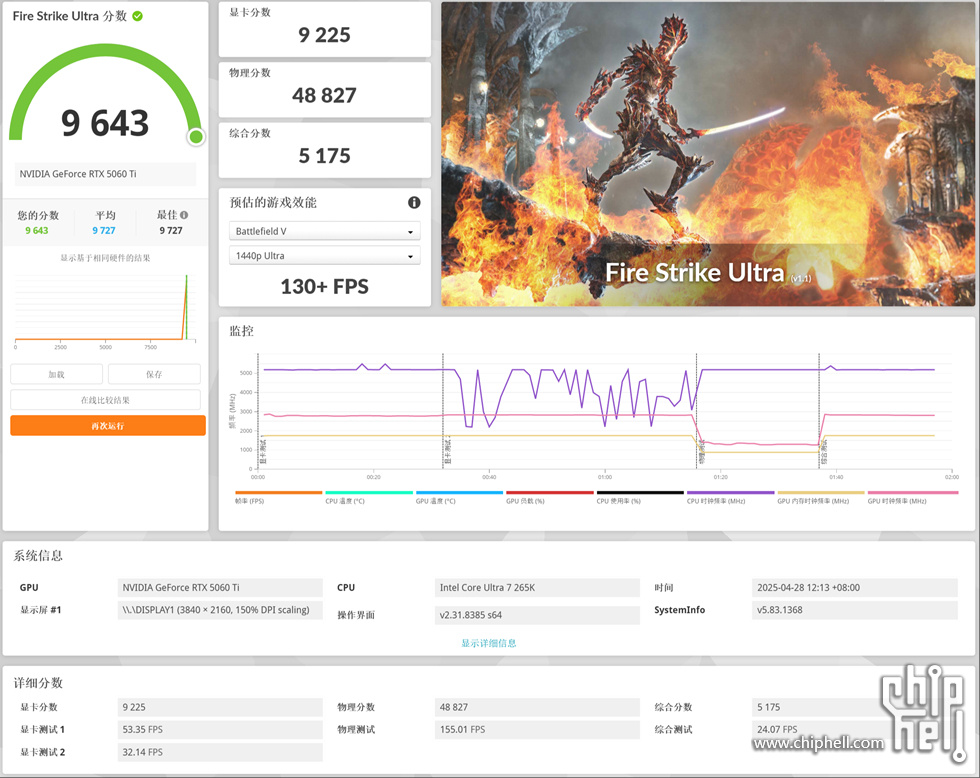

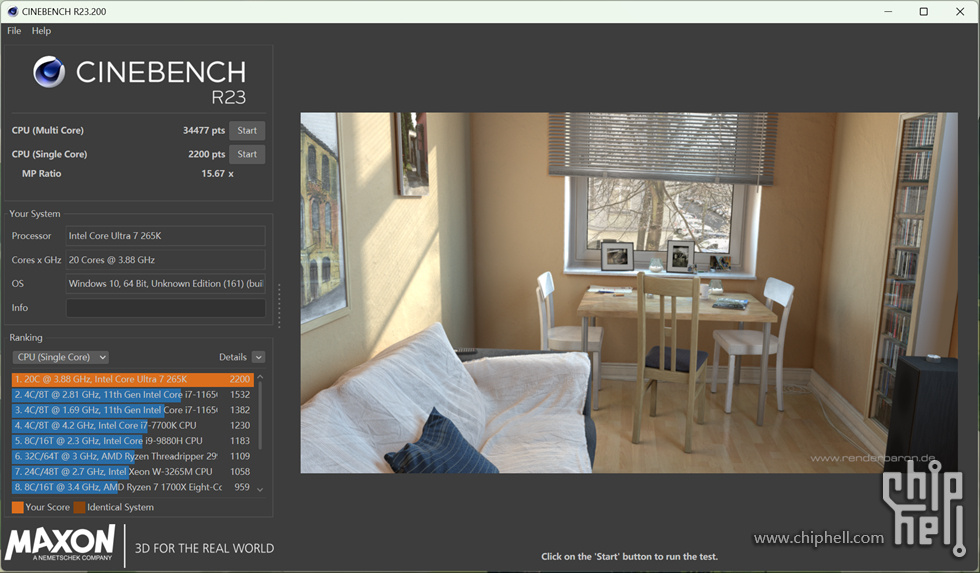

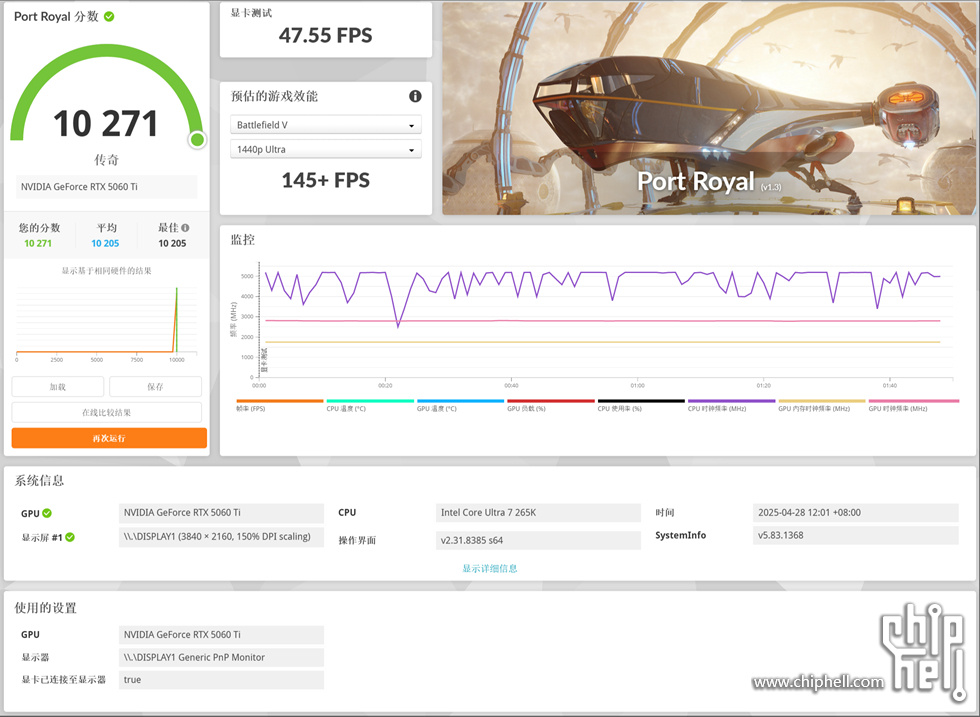

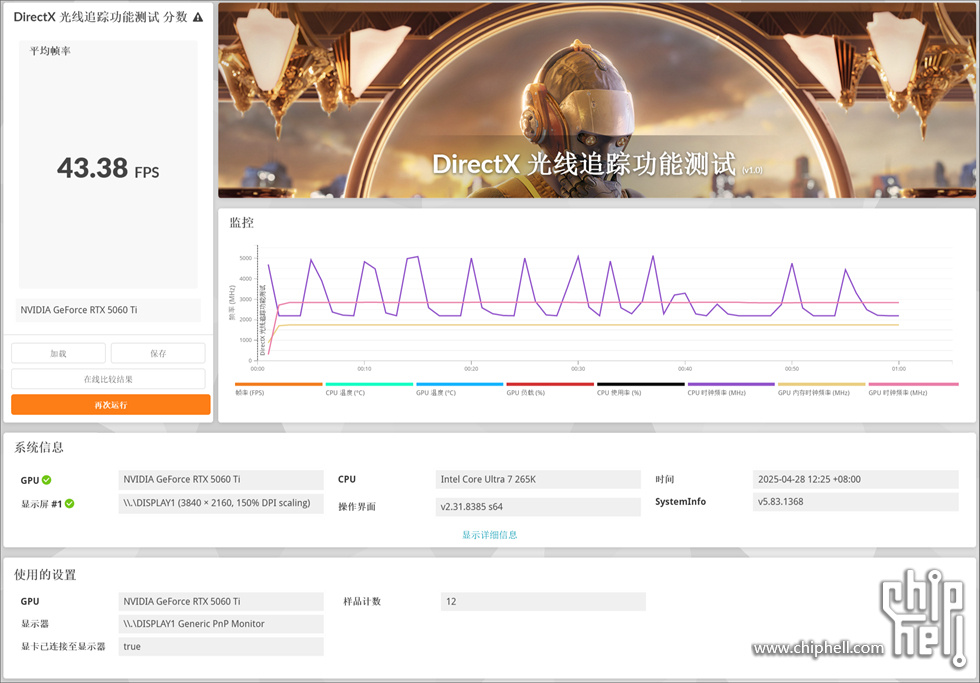

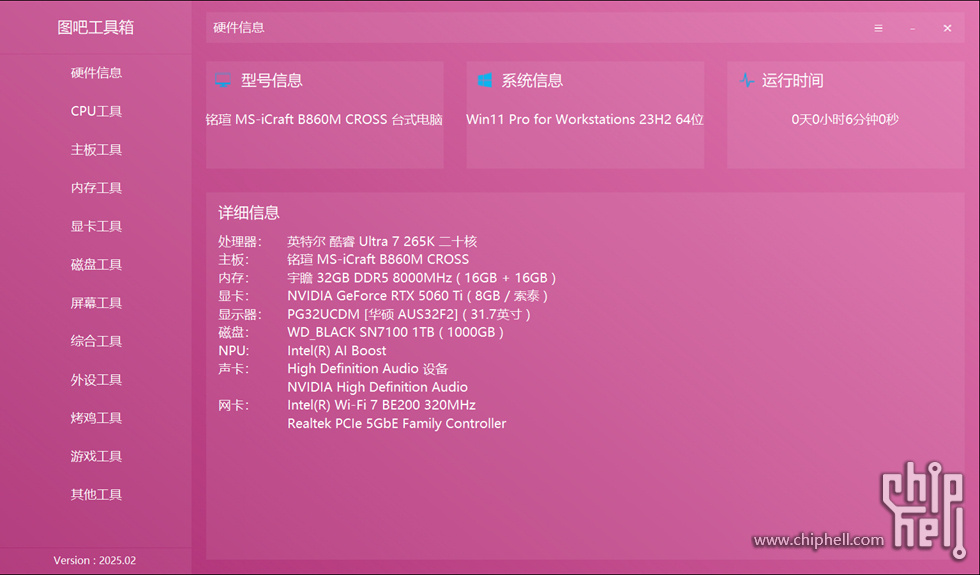

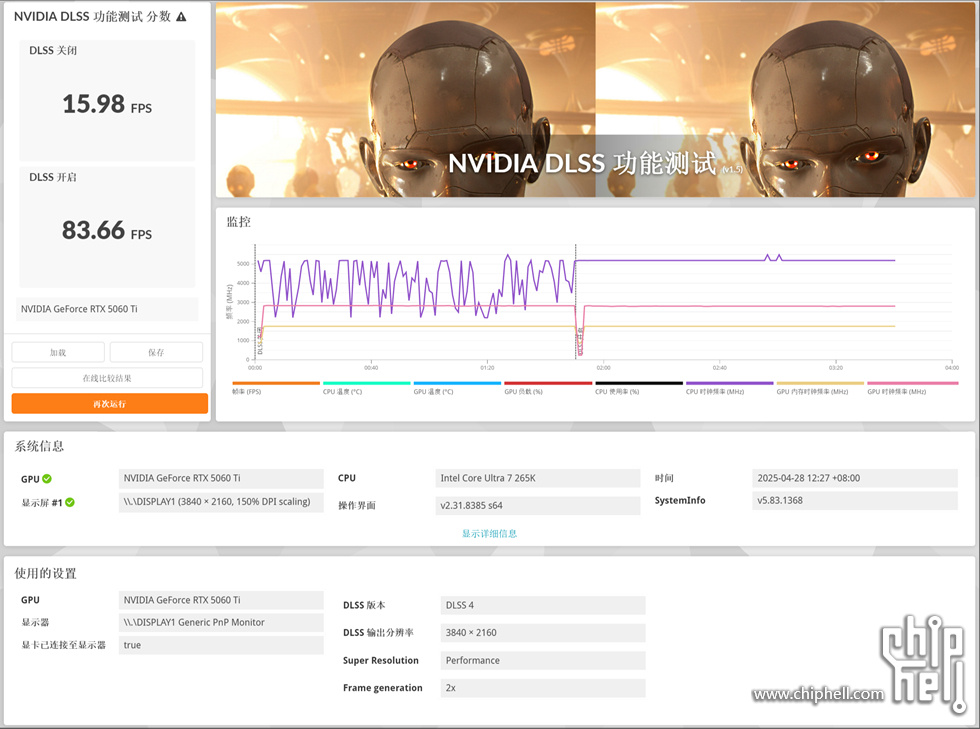

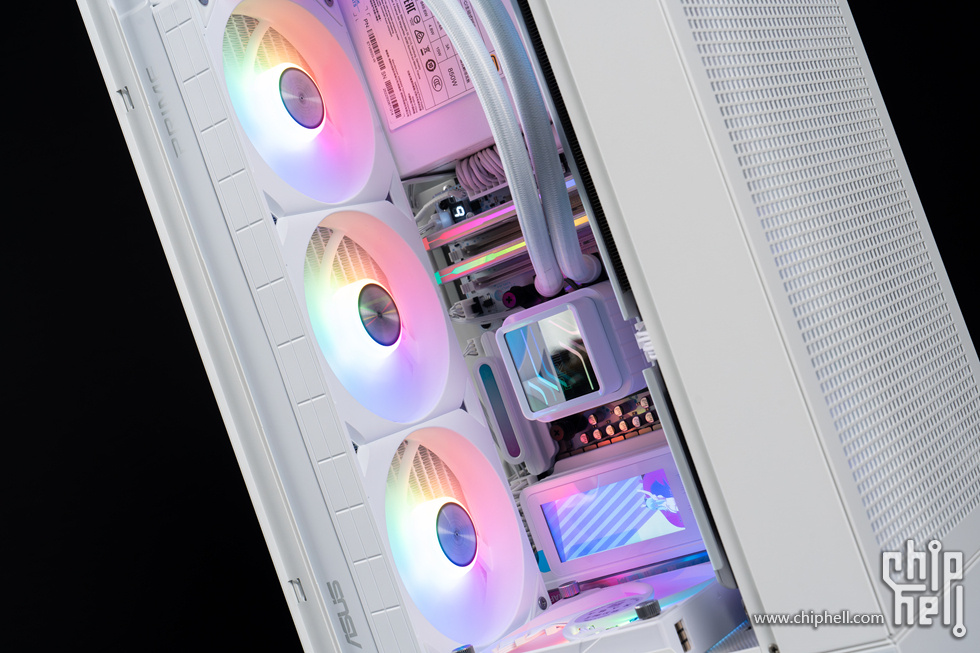

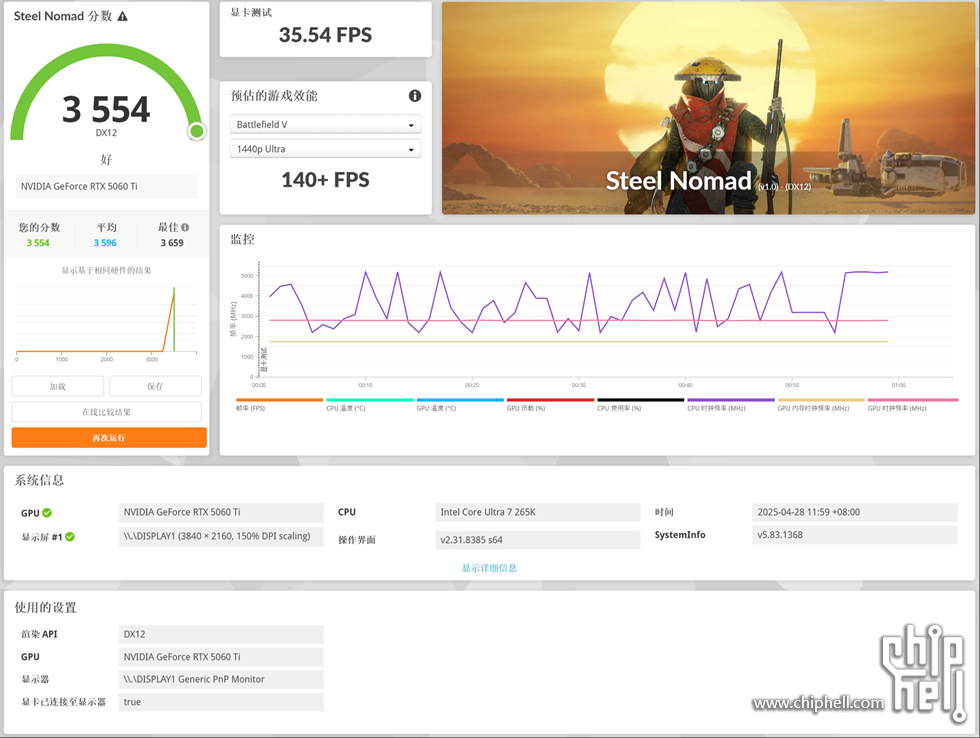

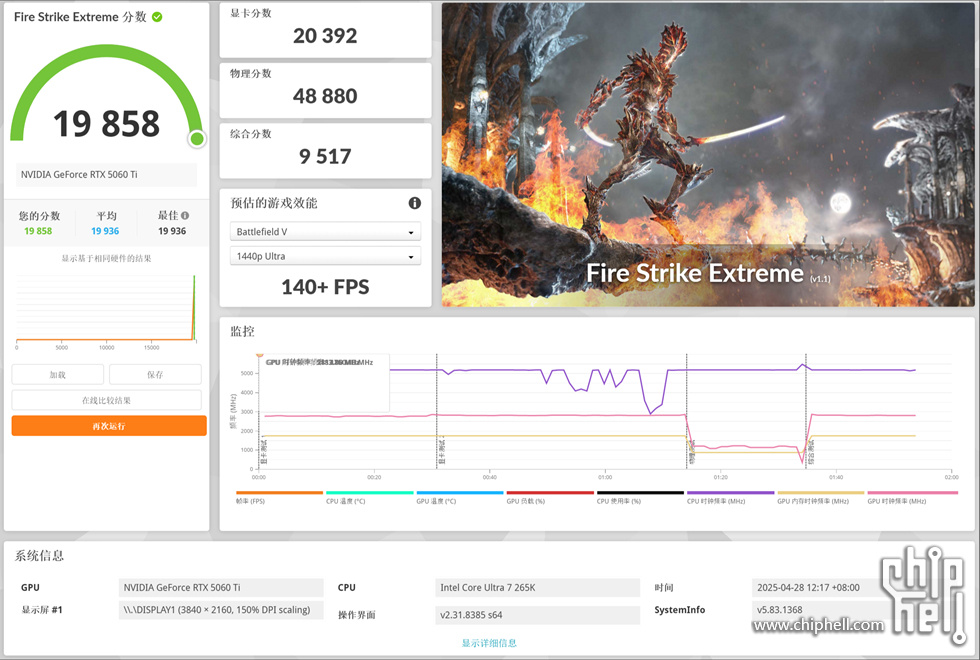

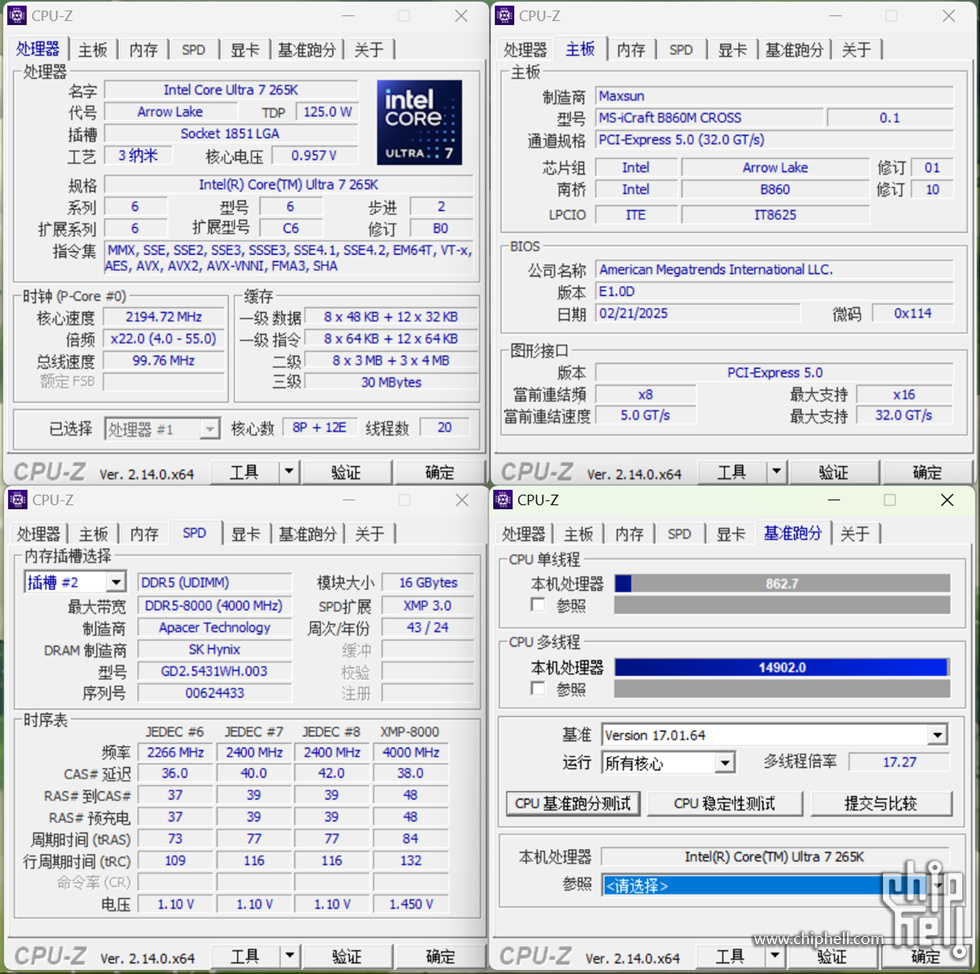

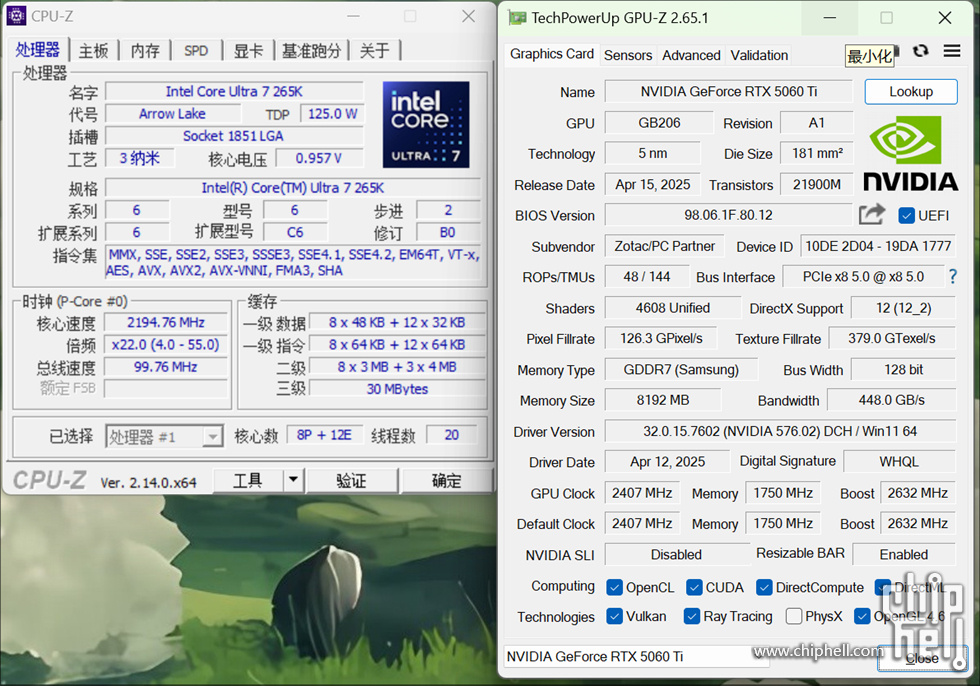

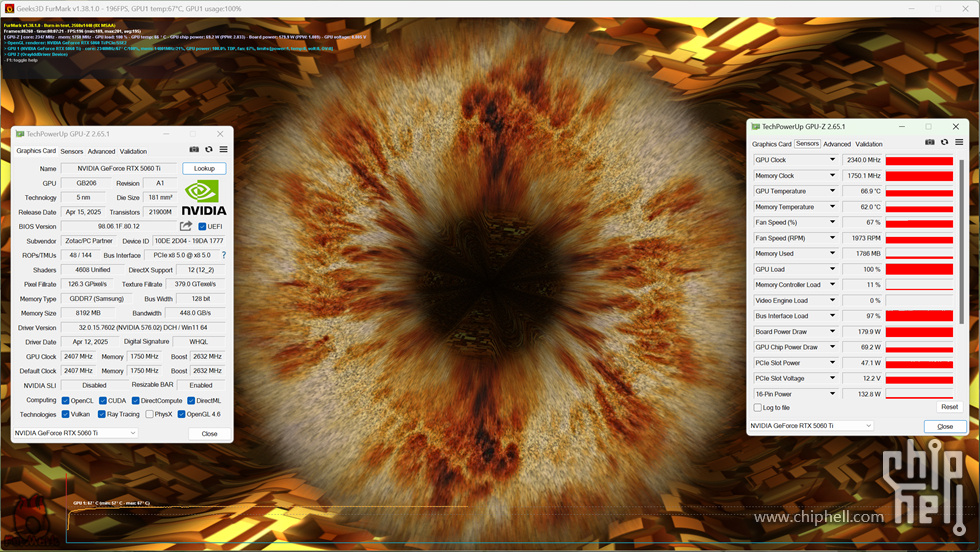

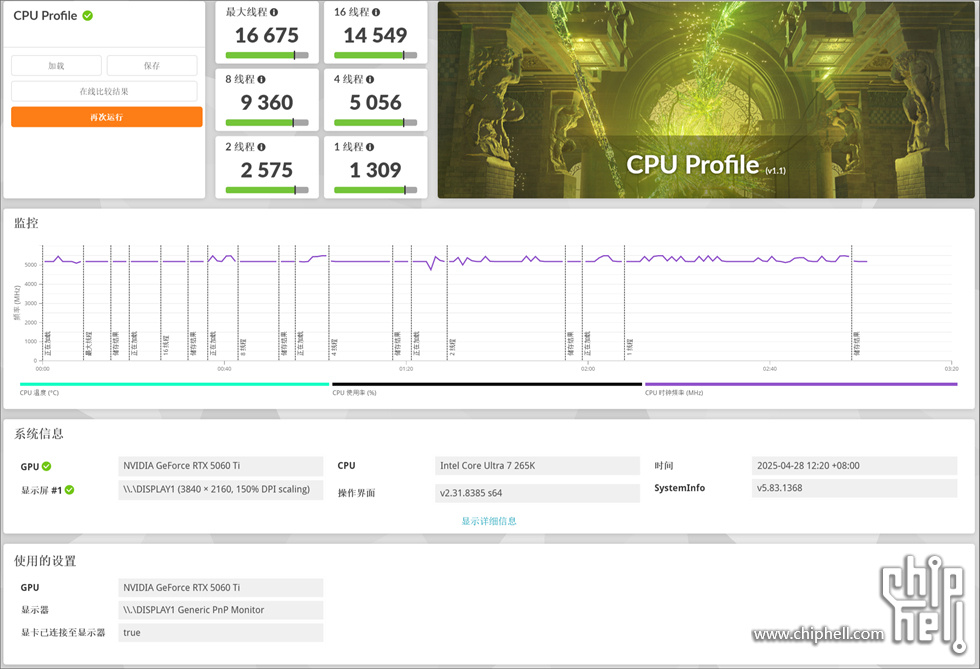

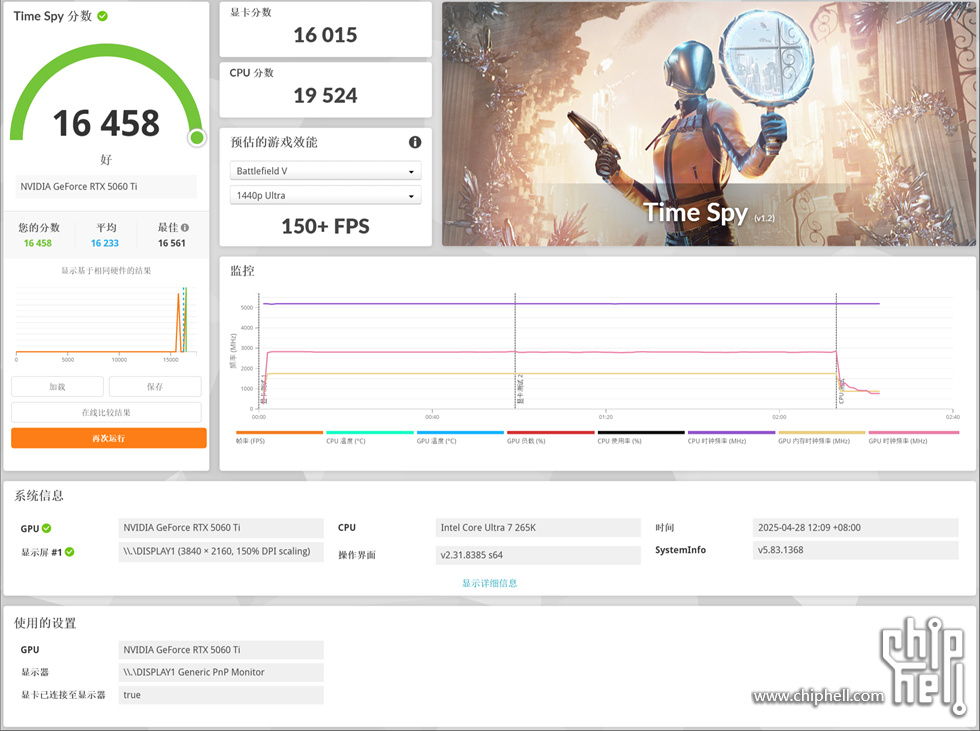

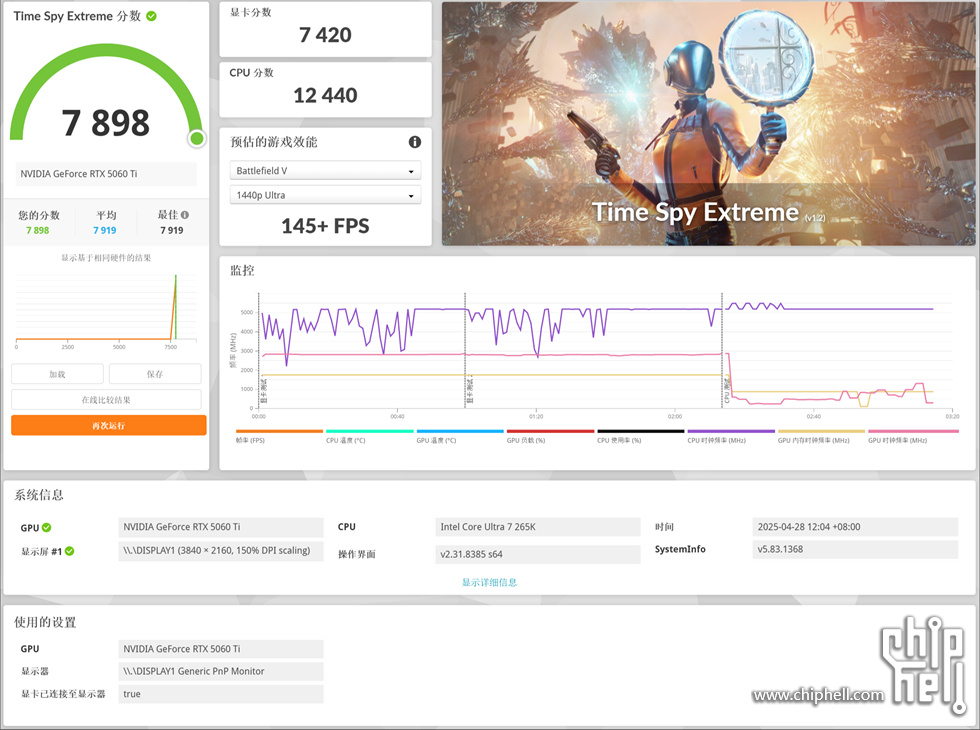

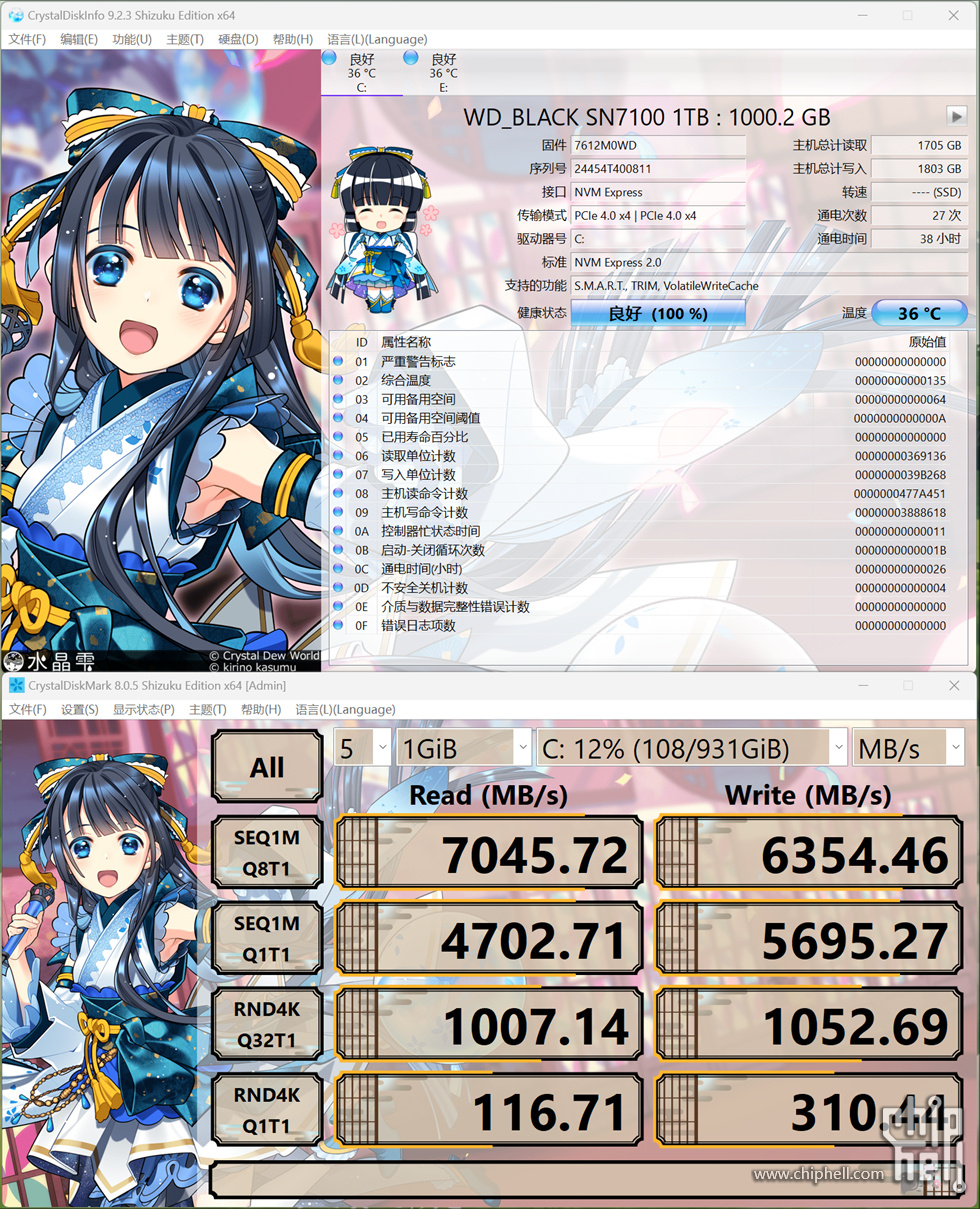

整机测试

...END...
