基于4189平台的diy nas组装使用分享

星海追忆

这台机器是去年下半年装的，用了快一年了，写个总结给大家分享下选件和使用体验。
一、选用服务器平台的理由
       上一台nas是b560迫击炮+qsrl（10500t es），性能有点弱鸡，docker跑多了（挂了mc服务器）有点坚持不住，再加上经常在chh看到华擎那个ditx板子加上epyc的全闪nas，我也有点心动（只能说太天真了，觉得u2还会降价，结果组完一年u2价格完全没降，大船也没见几个）。没选epyc的主要原因就是涨价涨的太厉害，英特尔这边的es还算比较便宜就选了至强。

---

二、配件

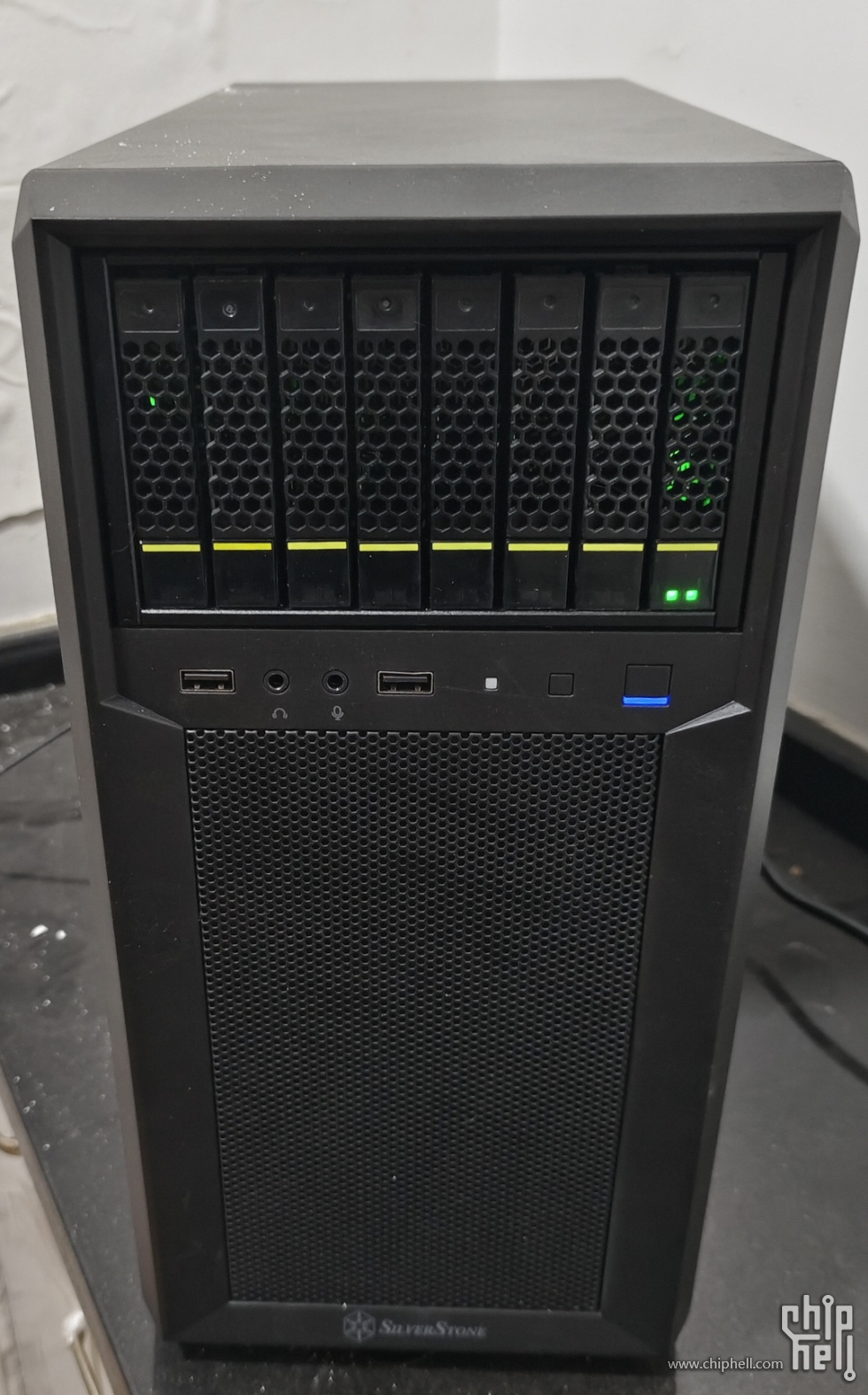

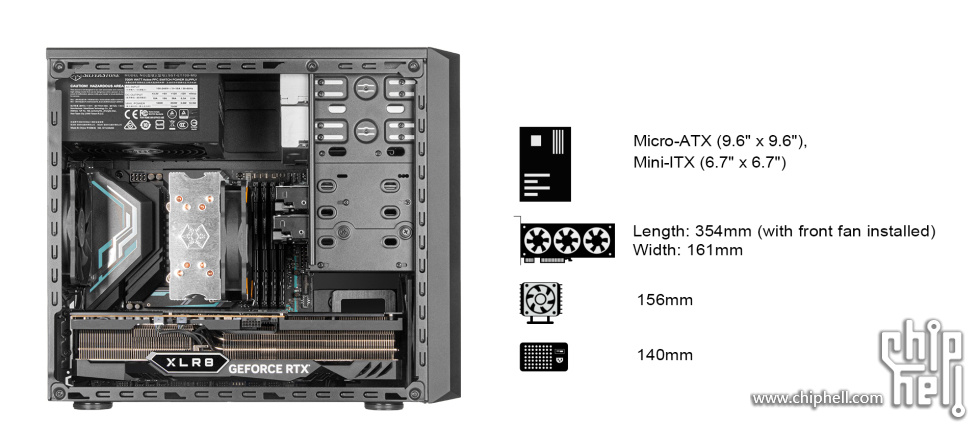

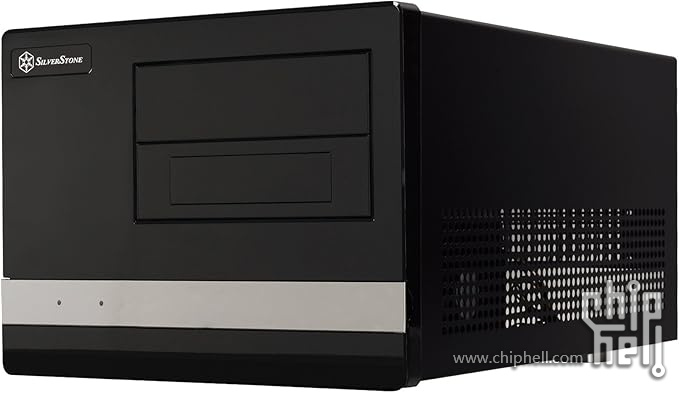

1、原机箱-银欣sg02，现机箱-银欣FARA313

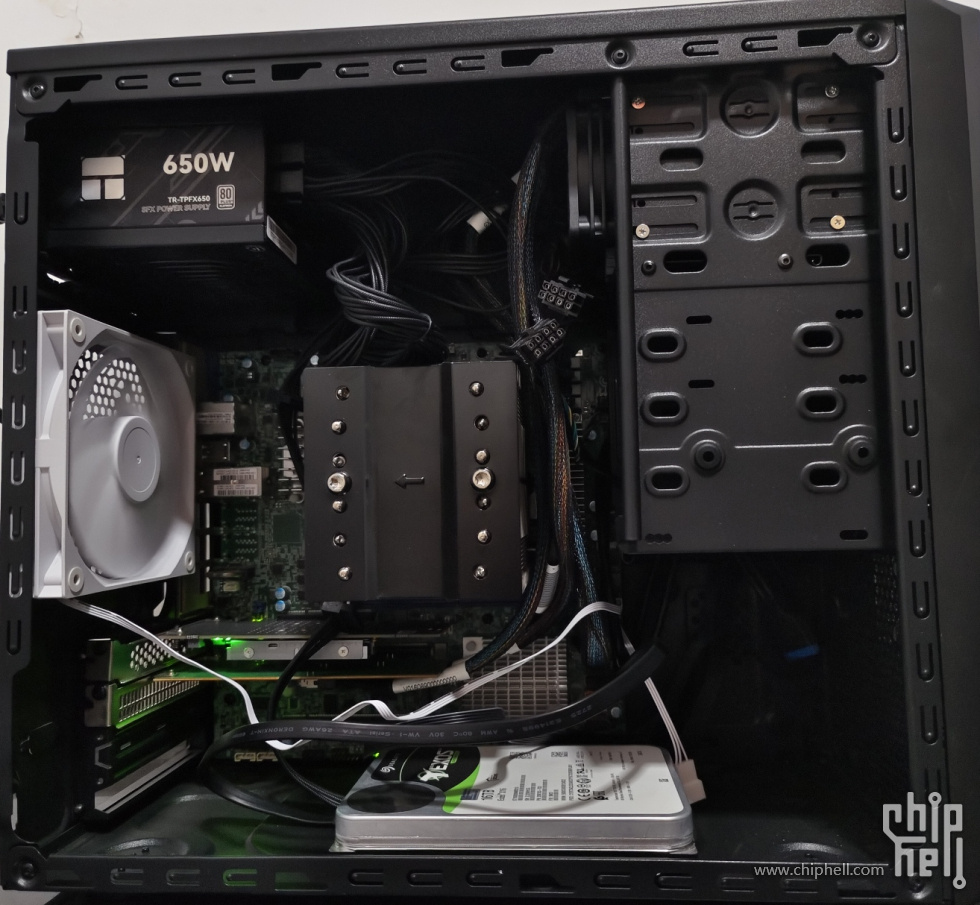

       最开始选sg02主要是因为小而且还有两个光驱位，正好可以塞一个8盘u2笼子。然而这是我最大的失误，因为是第一次装服务器，完全没想到2u散热器的6cm风扇的噪音大到门都挡不住，温度也爆炸，待机2600转60度，跑大模型满载8000转80度。最后只能把机箱和散热器换掉，白亏几百。新机箱空间大很多，就是只能装一块机械盘，前面的硬盘位会被散热器挡住放不进去。

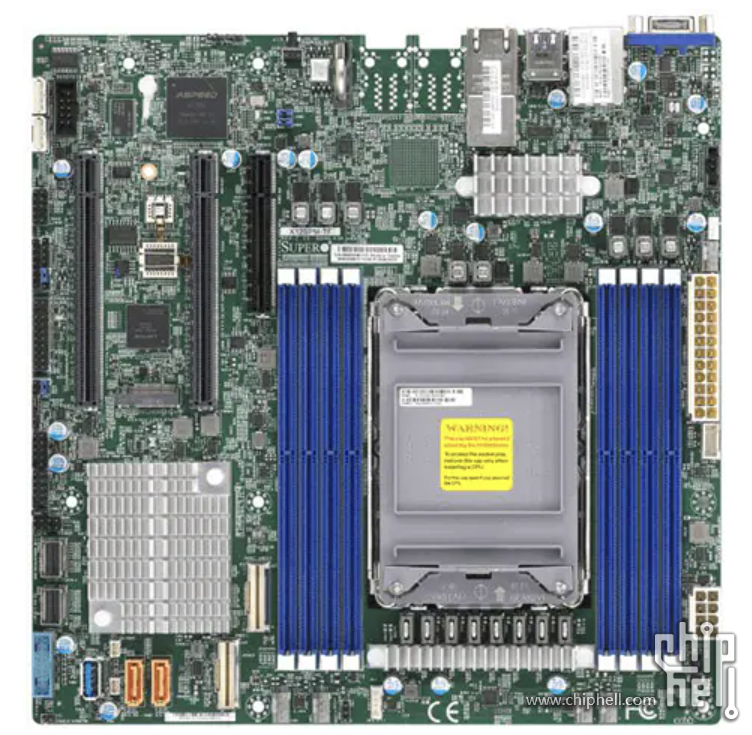

2、主板-超微x12spm-tf

       整个nas里最值钱的东西，一个主板就占了整机价格的一半。可以说是为了这碟醋包的饺子。
       这张板子的拓展在matx里可以说强到离谱，后续的2代x13sem和x14sbm也延续了这个特点。pcie有2个4.0x16,1个4.0x8,U2口有2个SimSAS （4.0x8），还有10个sata口和1个3.0的m2（支持22110）。网口是双万兆x550+ipmi，还有一个超微祖传的内置usb口。
       2个simsas和一个x16拆分后连接硬盘笼提供8个u2口，x8拆成2个x4连m2，还能剩一个双槽x16连接显卡，不过因为显卡没等到好价现在还空着，sata因为机箱原因只用了一个。
       注意：这个板子在闲鱼上只有少量流通而且绝大多数是不知道哪里流出来的测试版还是啥，特点是型号是1.0，bmc芯片是ast2500，正式版型号是1.1，bmc芯片是ast2600，不确定1.0版能不能更新官网bios和固件，外网没搜到。我这块是上家的上家从淘宝经销商买的1.1版，还带个伊拉克成色的原装挡板。
3、cpu-QWAP（8368Q es）

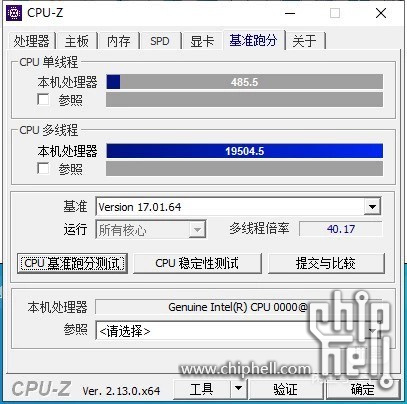

cpu选择的是3代至强里最强的8368Q的es 步进6版，和正式版同步进，不需要刷回测试版bios也没有bug。cpuz单核490左右，多核接近2万，关超线程大概1.65万左右，最大睿频3.7，全核最高3.1。性能很强，但是用不太上。

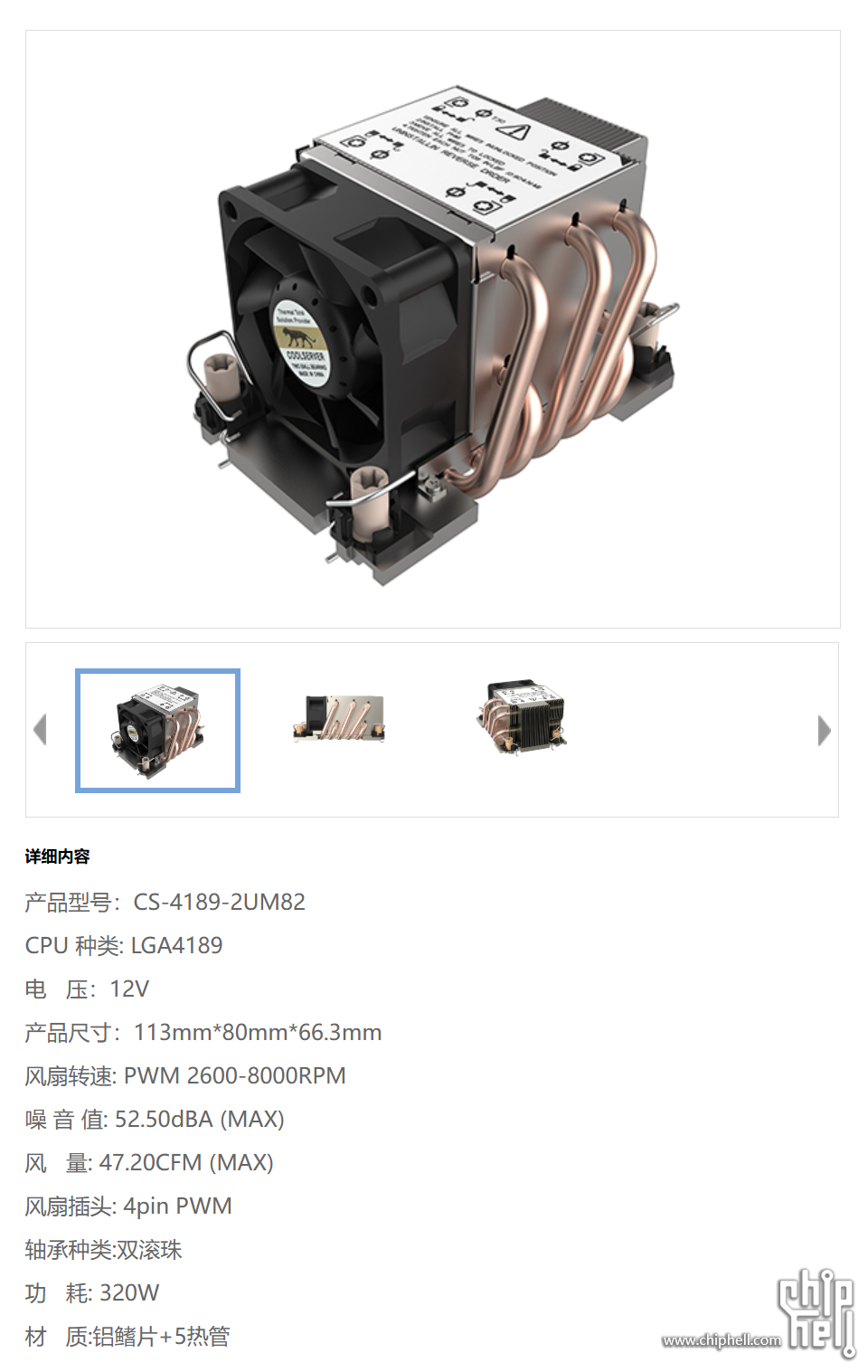

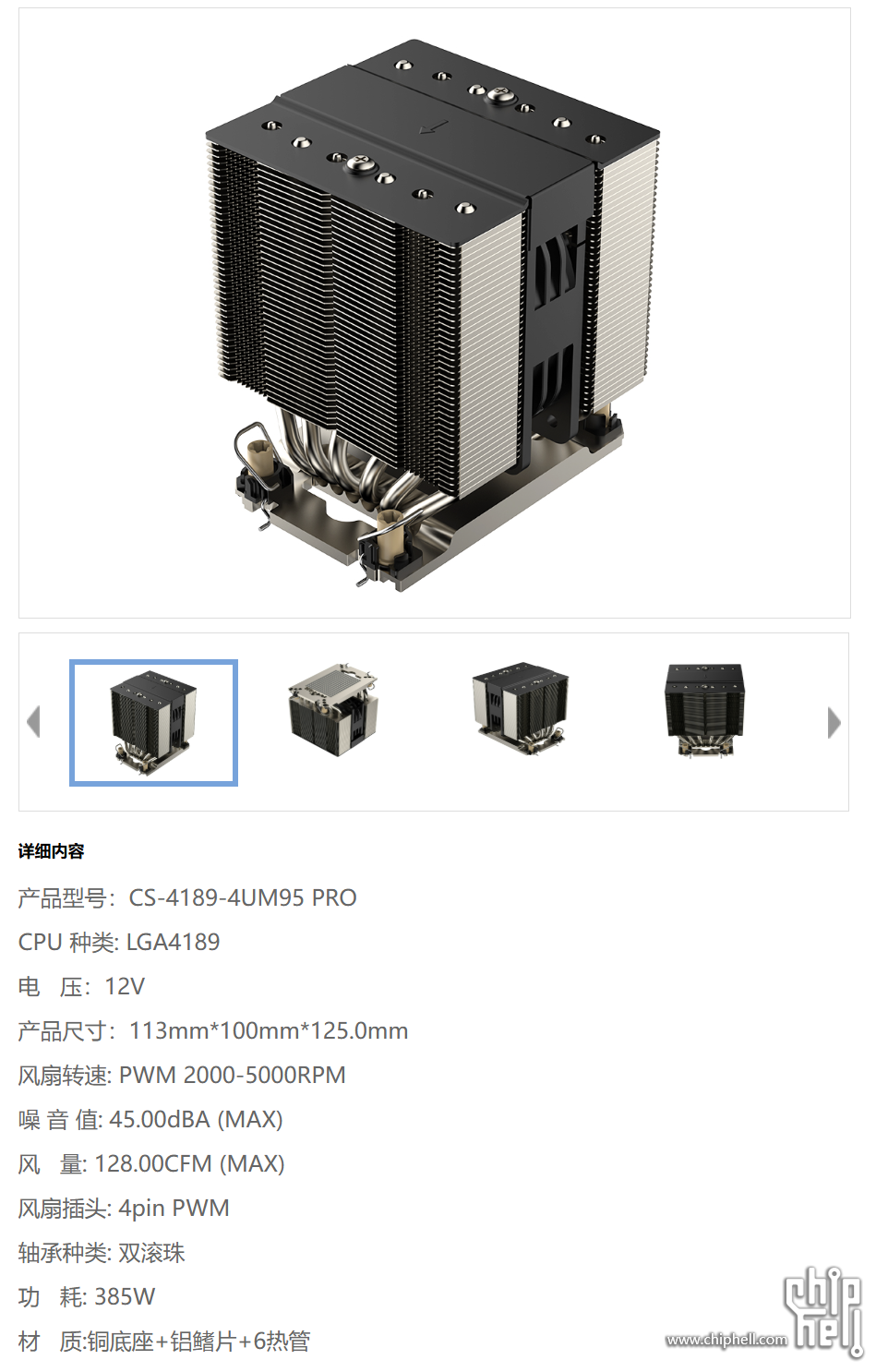

4、原散热器CS-4189-2UM82，现散热器CS-4189-4UM95 PRO

       机箱那说了因为噪音问题换了散热器，新散热器最低转速待机33度，满载50多度，噪音很小，放在客厅卧室不关门白天听不到声音，晚上稍微有一点，关了门完全没用声音。其实还有一个更大的散热器，没换是怕机箱太小了不好走线。
5、内存-海力士ddr4-2666 32g x4
       便宜大碗，2933就太贵了，2666的价格正好。就是感觉ddr4的4通道的带宽还是不太够，跑通义千问3的30b，1秒才15token，不知道8通道会不会有提升。
6、电源-利民650w sfx白金
       为了原来的小机箱买的sfx电源，新机箱能用atx也懒得换了。线挺软，装机比较容易的。
7、pcie拆分卡

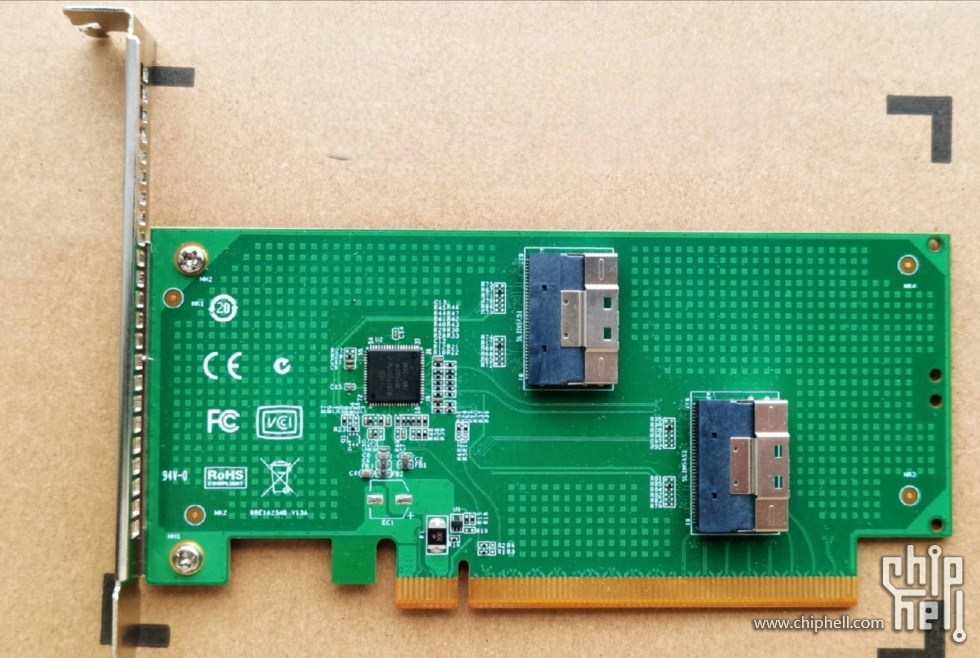

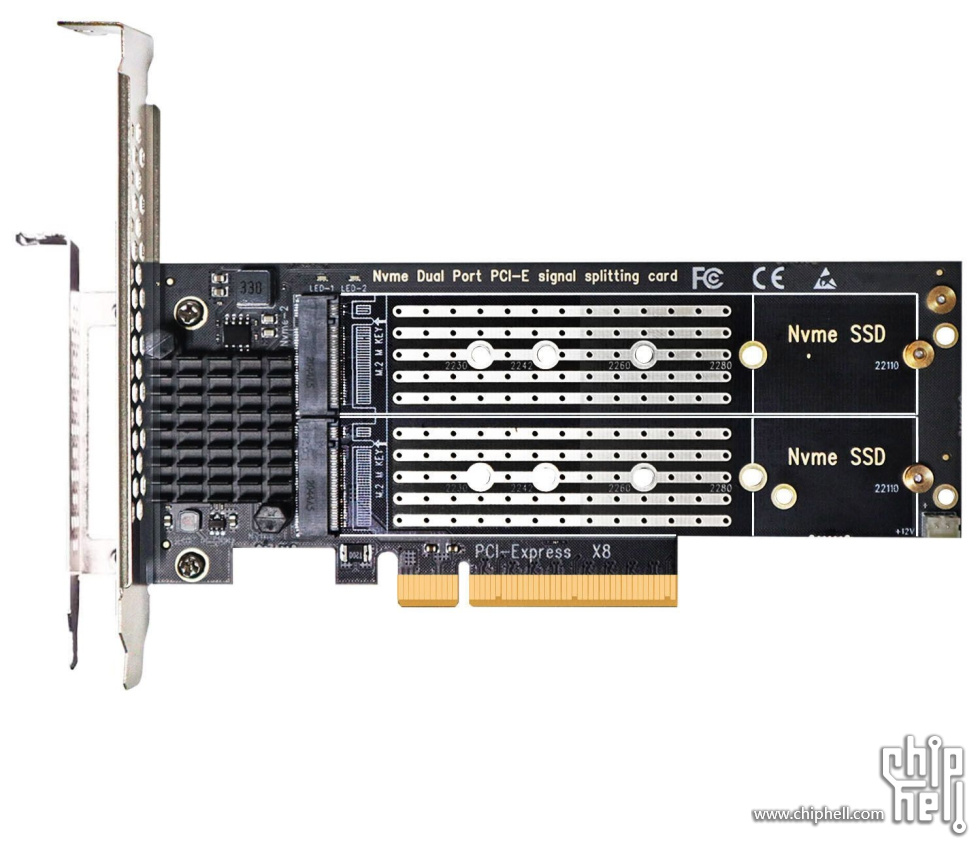

       1个是x16拆2个SimSAS用了接硬盘笼，1个是x8拆2个m2

8、u2硬盘笼-某宝diy
       就不发图了，应该都知道是谁家的，还在chh发过另一款e1s的，只能说除了抽拉不太顺滑剩下挺好用。
9、配件
       看有人说4189开始很容易把底座拧坏特意买了个扭力螺丝刀，感觉有点用又没多大用，用正常螺丝刀拧到底感觉也没啥区别。只能说一定要拧紧，不然接触不良掉内存通道，我第一次装的时候折腾了一晚上。

---

三、软件

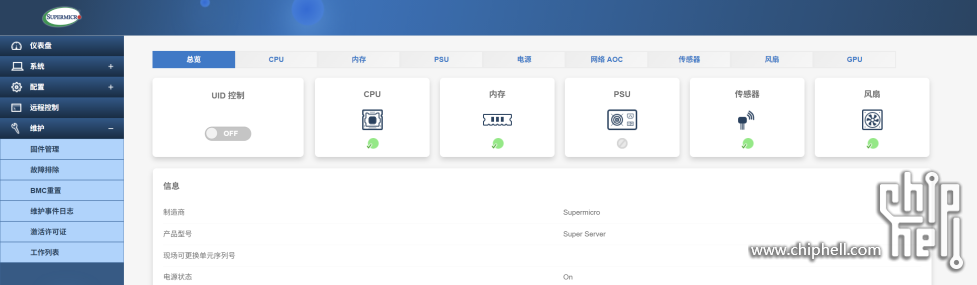

1、远程操控-ipmi

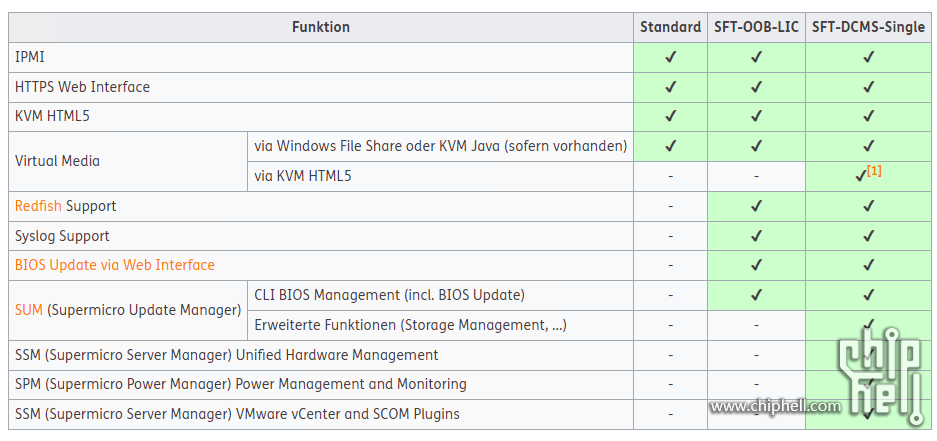

       用过了才知道多好用的神器，不需要连线直接远程操控，还能查看温度，风扇转速等各种信息。因为x12改了授权方式，所以这块主板是通过修改mac为泄露的3C:EC:EF:72:FC:46，再使用这个mac对应的授权文件激活的。

2、nas系统-unriad

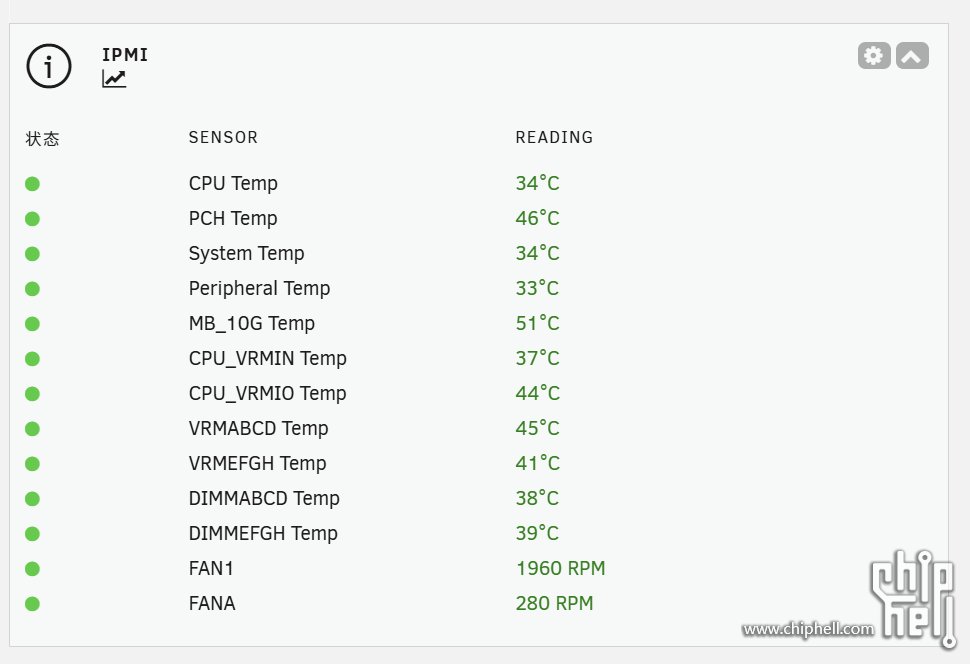

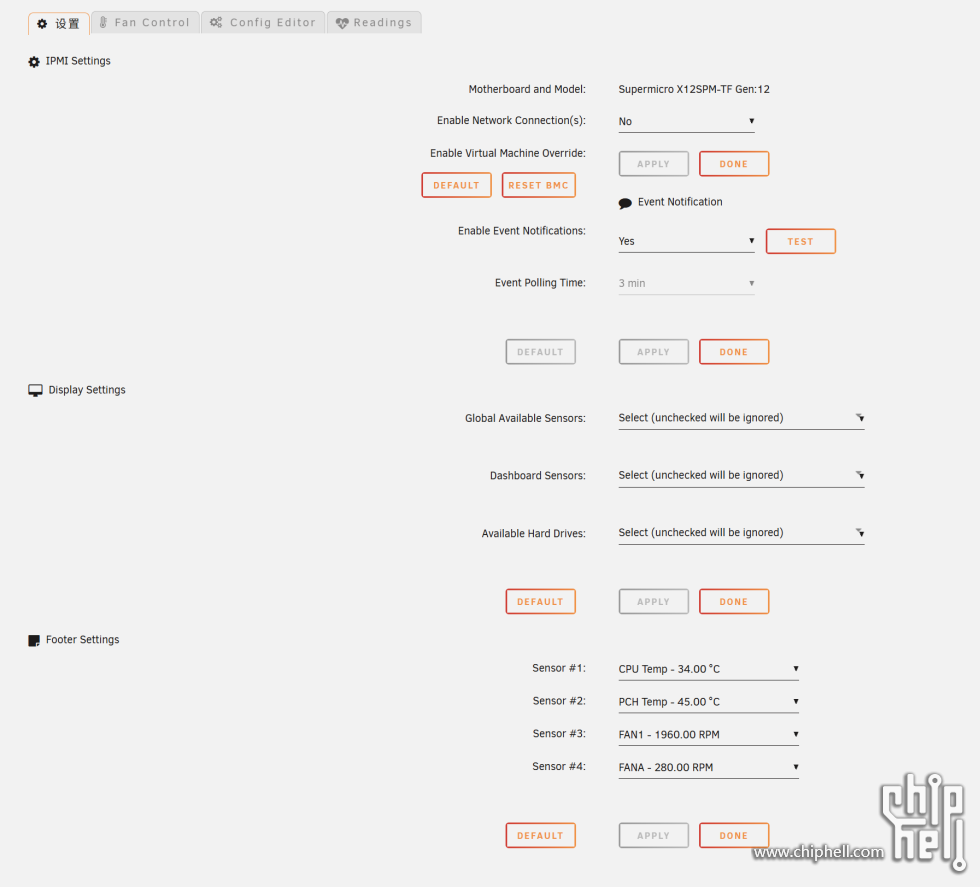

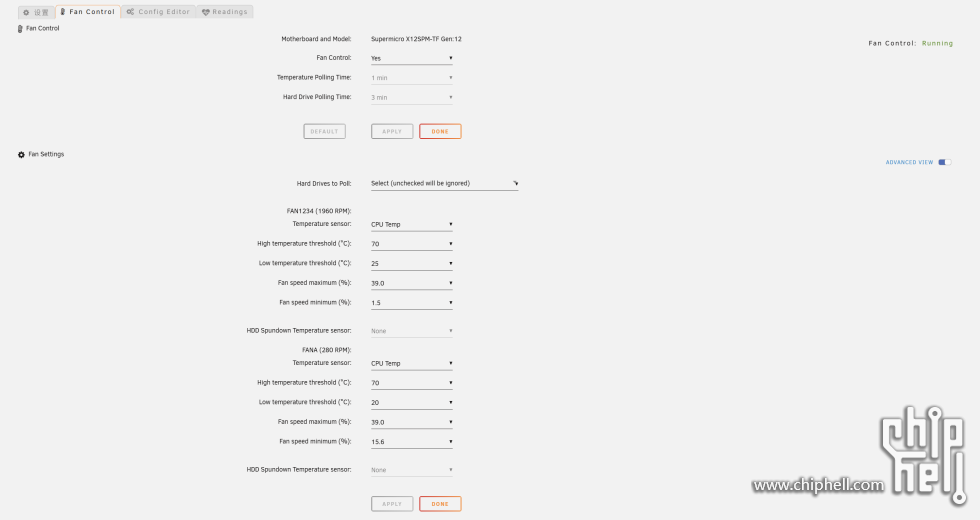

       这个系统不多介绍了，大家都懂，我主要说一下unraid商店里的一个ipmi用的插件叫IPMI support，非常好用，能直接在unraid里显示ipmi检测的信息，还能选择显示什么。而且可以直接通过这个启用温度控制风扇，只要unraid启动自动接管，无须敲代码（除非你风扇转速过低要把报警关了）。

---

四、总结

       因为SimSAS 的线是按小机箱买的，导致拆分卡插第四槽线不够长，只能插2槽，等上显卡的时候换个长一点的线。
       整机windows待机功耗70-75w，unraid待机88-95w，平衡模式满载330w，节能模式满载140w（功率使用小米插座3测得）。用起来确实比家用的舒服很多，不用抱来抱去接显示器了，直接ipmi就能解决99%的问题。不过没有核显还是有点麻烦，很多人觉得硬解没用，但实际上ellyfin经常能碰到因为音频，字幕或者各种乱七八糟的原因不能直接用web播放器播放，这种时候只能切成系统自带播放器（电脑网页不行得用jellyfin的客户端，安卓是设置里面把播放器从web改成系统），问题是web播放器有很好用的快进5秒，其他播放器我找了一圈都没有。万兆电口不是很好配整套，目前看性价比最高的就是华硕be88u，一个万兆电连nas，一个万兆光连主力机，万兆光口网口很便宜，随便搞一个就行，be88u官改也出了，不过目前价格还是有点贵，但是能省下一个万兆交换机。我现在的解决方案是在unraid里把x550用代码设定到2.5g对付用（这网卡不设置自动只能1g，不知道为啥，听说windows能自适应）。
       只能说这套系统构想的很好，2个万兆电口+全闪nas，可以说想干啥都行。但实际上因为u2盘太贵导致一直就没插大容量的u2盘，8个u2盘位就插了一个960g的矿盘，主力还是2个m2组zfs的缓存盘和1个16t的机械，所以有点想出了，看看有没有需要组全闪nas的坛友，这套我一共花了8000多，暂定挂个6700（硬盘只算一个u2矿盘，剩下的我自己要用），有意的可以联系，随缘挂，卖不出就等u2大船降价，再搞个显卡玩cpu和显卡混合的ktransformers。

YsHaNg

自用ollama这种级别就够用了 没并行需求

星海追忆

YsHaNg 发表于 2025-5-20 20:53
自用ollama这种级别就够用了 没并行需求

其实主要是好奇4通道和8通道速度到底差多少，我看b站有人分享7940hs都能20token/s，感觉还是内存带宽差ddr5有点多

黑钢

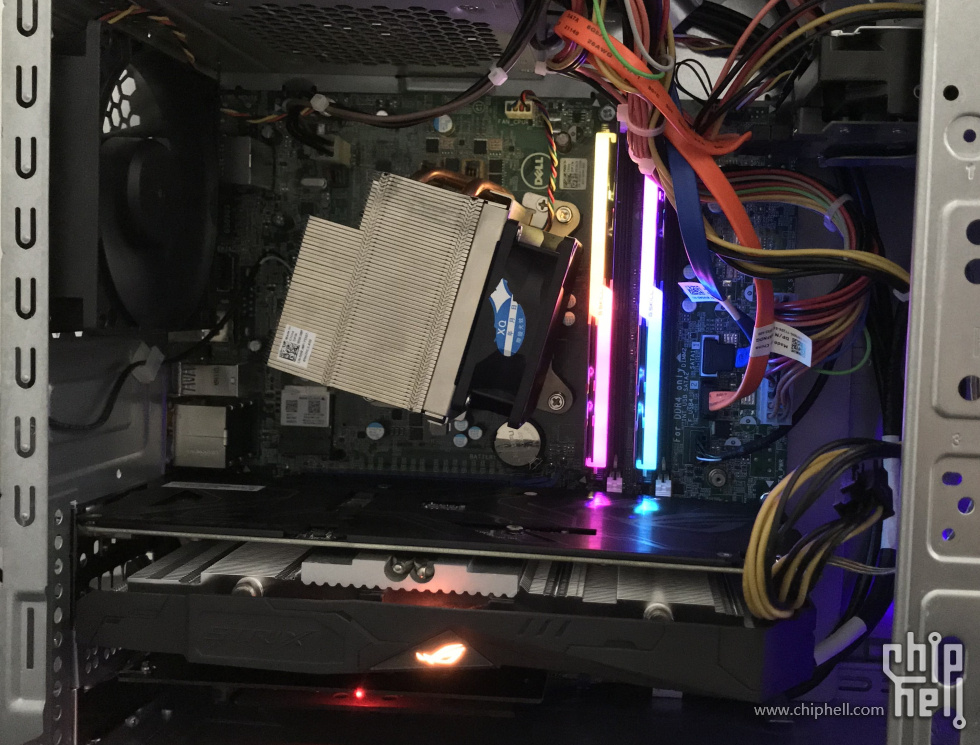

借问一下楼主，你这个CS-4189-2UM82的风扇是几cm的，8cm的吗？我看着怎么跟我这台电脑的散热器这么像，



为啥我这个散热器连压个70W的6700K都费劲，是不是我的风扇不够暴力，要换个万转暴力扇？

YsHaNg

星海追忆 发表于 2025-5-20 12:59
其实主要是好奇4通道和8通道速度到底差多少，我看b站有人分享7940hs都能20token/s，感觉还是内存带宽差dd ...

嗨 何必呢 有个显卡还是挺重要的 我就扔了个旧1070进去 immich ollama jellyfin obsidian各种都用的上

sanna

好板，4677更爽，x13

星海追忆

sanna 发表于 2025-5-20 21:01
好板，4677更爽，x13

其实板子不贵，x12和x13也就差几百，问题是ddr5的recc太贵了啊，一条32顶ddr4的4条，真买不起

星海追忆

YsHaNg 发表于 2025-5-20 21:00
嗨 何必呢 有个显卡还是挺重要的 我就扔了个旧1070进去 immich ollama jellyfin obsidian各种都用的上 ...

确实，等英特尔那个b60看看，500美元24g显存，要是软件支持跟得上就很香，英伟达这个级别的专业卡和计算卡要rtx4500ada和tesla l4了，都贵上天

iooo

这是打算做虚拟化吗

星海追忆

iooo 发表于 2025-5-20 21:13
这是打算做虚拟化吗

单纯的chh看多了，想搞套同款罢了

YsHaNg

星海追忆 发表于 2025-5-20 13:05
确实，等英特尔那个b60看看，500美元24g显存，要是软件支持跟得上就很香，英伟达这个级别的专业卡和计算 ...

你跑qwen3:30b那个激活参数才3b 有个3050就可以跑很欢 内存大点有个140g以上用b60跑235B-A22B应该很好用

brucelee1126

黑钢 发表于 2025-5-20 20:59
借问一下楼主，你这个CS-4189-2UM82的风扇是几cm的，8cm的吗？我看着怎么跟我这台电脑的散热器这么像，

2u散热吧，6cm风扇，我是同款
