[装机] ITX2号作品完成

[复制链接]
发表于 2025-6-8 09:04 | 显示全部楼层 |阅读模式
本帖最后由 akinosakurako 于 2025-6-8 12:57 编辑

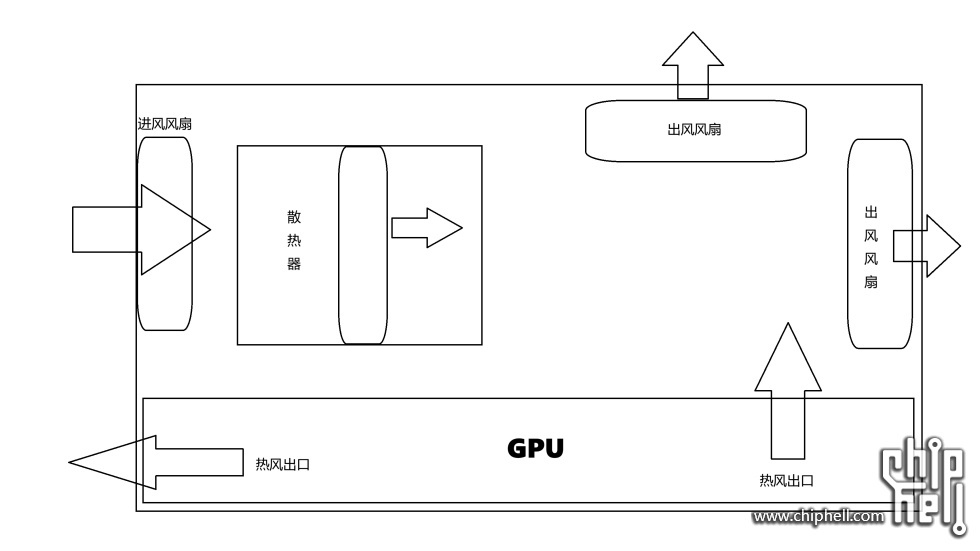

朴实无华,优化风道,重点解决4系公版显卡的机箱内排热问题,最大限度排除显卡热风对CPU散热器的影响。

配置:

机箱:九州风神CH160黑色
电源:海盗船SF750
散热:猫头鹰D12L原色
主板:华硕B760-I
CPU:13600KF
内存:十铨引领者6400 32GX2
SSD:西数SN850X 4T
显卡:4080SUPER FE
散热风扇:追风者T30x2
面板:玻璃侧板+MESH侧板


205359emgy9f4s66w6fwo6 (1).jpg

我实际应用中删除了前置出风风扇,经测试整体温度(双烤)影响不大。

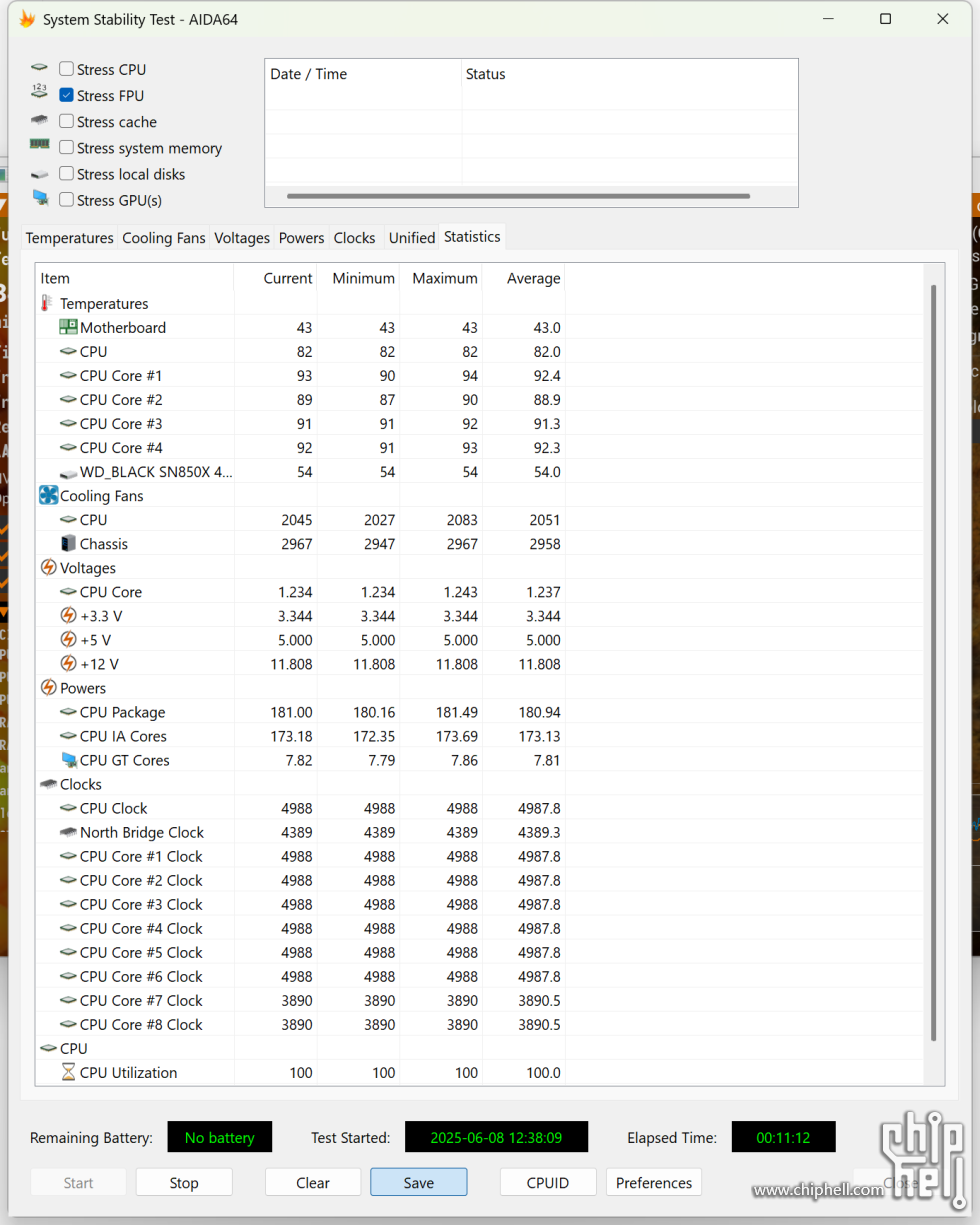

火力全开下的单烤与双烤

屏幕截图 2025-06-04 195926.png



双烤下的CPU温度约上升3-4度,非常理想
发表于 2025-6-8 09:08 | 显示全部楼层
你的左侧就是个热循环了
 楼主| 发表于 2025-6-8 09:11 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 09:35 编辑
dzddz 发表于 2025-6-8 09:08
你的左侧就是个热循环了


这个问题我早就预见有人会提出,已做过多轮测试,显卡尾部排除的热风对机箱尾部的进风温度几乎没有影响(用手感觉),所以很多事情一定要实践。其实看·理论分析也不难,因为机箱尾部进风并不是直接抽显卡尾部排出的热风,显卡排除的热风散布到空气中已经降低了温度,加之进风风扇离显卡的出风口有一点距离,所以中和下来影响可以忽略。我在测试中还有个方案就是取消尾部进风,这个方案唯一的弱点就是主板上的几个部件(PCH、M.2、内存)温度会明显上升。

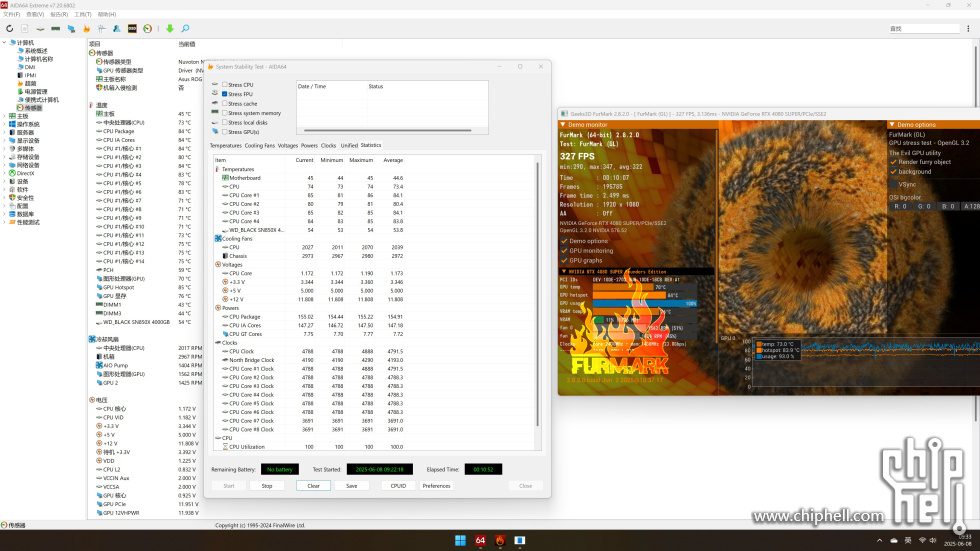

双烤10分钟,CPU的温度比单烤上升了约2度,已经非常理想了。(成都实时气温28度,侧板为MESH)

屏幕截图 2025-06-08 093317.jpeg

发表于 2025-6-8 09:34 | 显示全部楼层
这箱子也太宽了 有没有窄一点的
 楼主| 发表于 2025-6-8 09:37 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 09:39 编辑
yzlyzl007 发表于 2025-6-8 09:34
这箱子也太宽了 有没有窄一点的


这是九州风神为了上自己的阿萨辛4而设计的宽度。窄的很多,但风冷的高度大多受限,上水冷的话我推荐联力H2O。

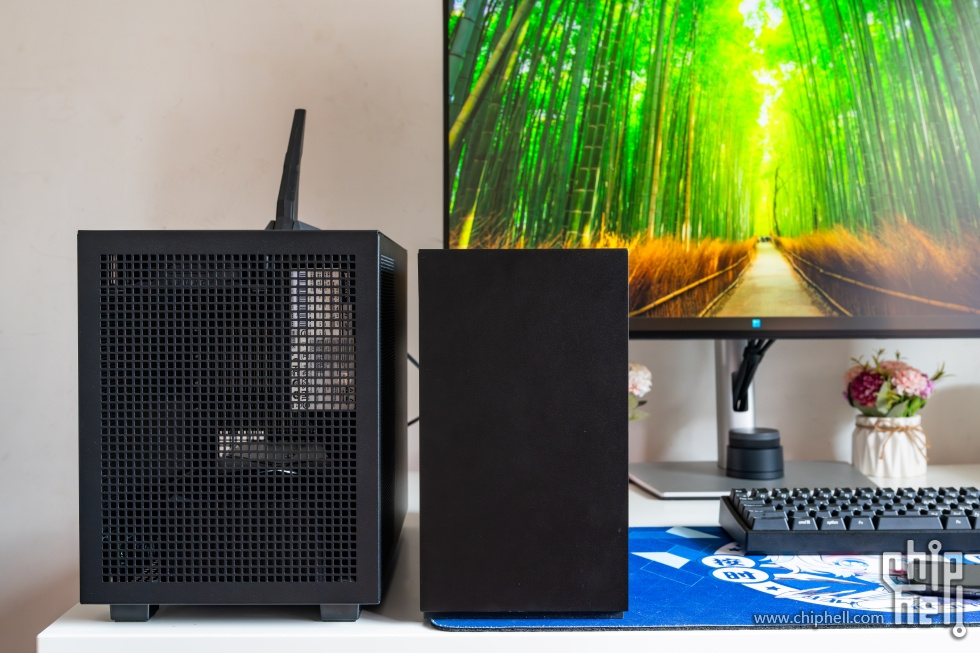

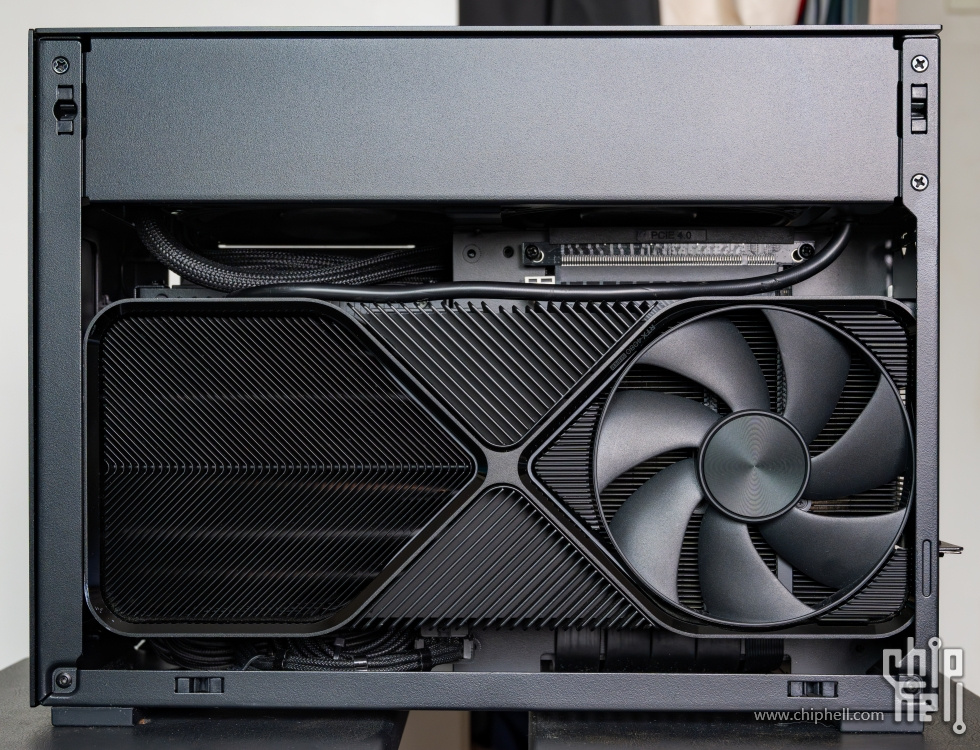

这是我的联力H2O水冷装机图


发表于 2025-6-8 09:52 | 显示全部楼层
试试D12L换个相反方向,原进风变出风,原出风不用
 楼主| 发表于 2025-6-8 09:54 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 09:57 编辑
basiak 发表于 2025-6-8 09:52
试试D12L换个相反方向,原进风变出风,原出风不用


试过了,双烤情况下CPU温度飙升,单烤就没有关系,怎么都可以。非公版显卡可能好点(我手上就只有这块公版4080SUPER),公版显卡的右边这个风扇排出的热量很大,按这个方向的话CPU散热器的进风全是显卡的热风。我第一个测试的就是这个常规方案。
 楼主| 发表于 2025-6-8 10:01 | 显示全部楼层
有关这个机箱风道的完整设计和测试可以参考油管博主 https://www.youtube.com/watch?v=6hj5ZyZI2bI
发表于 2025-6-8 10:04 | 显示全部楼层
akinosakurako 发表于 2025-6-8 09:37
这是九州风神为了上自己的阿萨辛4而设计的宽度。窄的很多,但风冷的高度大多受限,上水冷的话我推荐联力H ...

水冷是什么型号 有点好看
发表于 2025-6-8 10:05 | 显示全部楼层
akinosakurako 发表于 2025-6-8 09:54
试过了,双烤情况下CPU温度飙升,单烤就没有关系,怎么都可以

每一个step出风风速比散热器风速大一些呢
我在T6机箱正装反装刚好和你效果相反
 楼主| 发表于 2025-6-8 10:07 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 10:09 编辑
yzlyzl007 发表于 2025-6-8 10:04
水冷是什么型号 有点好看


EK AIO BASIC 240,正规大渠道没有了,全新的淘宝有1-2家。我在咸鱼收的,150元。整个EK的水冷(我手上有3件)最适合H2O机箱,1是管子不硬 2是长度合适。我尝试过几何未来的240水冷,在这个机箱上就是几乎不能用。
 楼主| 发表于 2025-6-8 10:11 | 显示全部楼层
basiak 发表于 2025-6-8 10:05
每一个step出风风速比散热器风速大一些呢
我在T6机箱正装反装刚好和你效果相反 ...

可能机箱不同,特别是显卡不同,非公的散热是散发型的,T6的小显卡应该也是双风扇散发型散热
发表于 2025-6-8 10:16 | 显示全部楼层
akinosakurako 发表于 2025-6-8 10:11
可能机箱不同,特别是显卡不同,非公的散热是散发型的,T6的小显卡应该也是双风扇散发型散热 ...

显卡用过70W的a2000和rtx2000ada,CPU温度和你的效果相反
然后前面板风扇不用是因为会招灰尘
 楼主| 发表于 2025-6-8 10:19 | 显示全部楼层
basiak 发表于 2025-6-8 10:16
显卡用过70W的a2000和rtx2000ada,CPU温度和你的效果相反
然后前面板风扇不用是因为会招灰尘 ...

是的,T6的机箱设计以及适配显卡都和我目前这个不同,每个机箱都有自己的优化风道。
发表于 2025-6-8 10:28 | 显示全部楼层
akinosakurako 发表于 2025-6-8 10:07
EK AIO BASIC 240,正规大渠道没有了,全新的淘宝有1-2家。我在咸鱼收的,150元。整个EK的水冷(我手上有 ...

太折腾了 还是风冷省心,就是那款太厚了  刚刚好显卡高度就好了,性能需求没那么爆炸
 楼主| 发表于 2025-6-8 10:30 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 10:49 编辑
yzlyzl007 发表于 2025-6-8 10:28
太折腾了 还是风冷省心,就是那款太厚了  刚刚好显卡高度就好了,性能需求没那么爆炸 ...


要上大显卡,又比较窄的风冷散热不太受限的机箱,那需要好好找找,我尝试过ABEE RS01(风冷依然受限于135MM),最终还是不满意。如果不上大显卡,风冷要求不高,那就选外观好看的,目前市场一大把。上面那位小伙伴的T6就很漂亮.

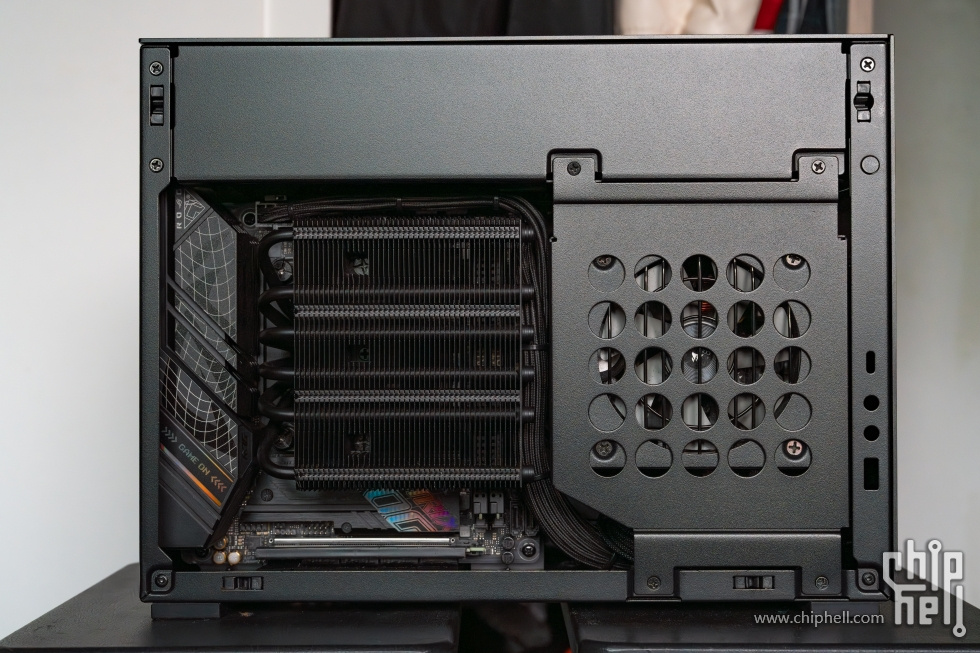

下面这个是我的H2O风冷装机图,顶部2枚T30出风,散热器是利民AXP120-X67,由于限高(55MM),我去掉了风扇。这个方案按我的测试能100%发挥CPU性能的顶天13490F这个级别,其它高点的都要降压降频使用,不过打游戏(我只打单机),这个性能级别的CPU也够了。你可以参考一下,这个外观窄,体积小(好像不到11升),可以上大显卡。这个方案还很好的解决了公版显卡在A4机箱里面的散热问题。

发表于 2025-6-8 10:57 | 显示全部楼层
akinosakurako 发表于 2025-6-8 10:30
要上大显卡,又比较窄的风冷散热不太受限的机箱,那需要好好找找,我尝试过ABEE RS01(风冷依然受限于135 ...

感谢 这个有点牛逼 下部能进风吗 底进上出就牛逼了
 楼主| 发表于 2025-6-8 11:00 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 11:02 编辑
yzlyzl007 发表于 2025-6-8 10:57
感谢 这个有点牛逼 下部能进风吗 底进上出就牛逼了


这种机箱靠侧板洞洞流进风,底部也有风进来,效果蛮好,兼顾了CPU散热和机箱整体散热。不过一定用高性能的风扇,例如我用的T30,弱鸡风扇就不行,没有效果。
 楼主| 发表于 2025-6-8 11:22 | 显示全部楼层
哥俩好

发表于 2025-6-8 11:39 | 显示全部楼层
好严谨的示意图,后风扇比散热器高一点点也体现出来了。
发表于 2025-6-8 12:48 | 显示全部楼层

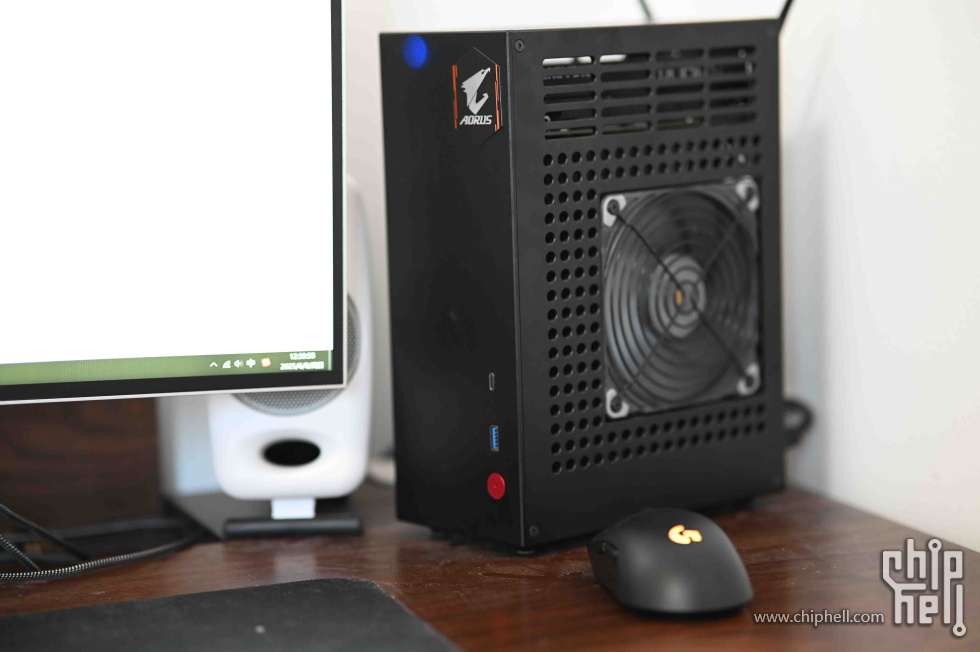

1.jpg 2.jpg 我这个 ,体积很小了,唯一不满意的就是4060打游戏有噪音,4K显示器,其实需求也不打,不知道有没有必要上9070
 楼主| 发表于 2025-6-8 12:55 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 13:00 编辑
yzlyzl007 发表于 2025-6-8 12:48
我这个 ,体积很小了,唯一不满意的就是4060打游戏有噪音,4K显示器,其实需求也不打,不知道有没有必要 ...


这个小机箱就不折腾了吧,够用就行。看这个电源按钮,是孙总的机箱吗?
 楼主| 发表于 2025-6-8 12:55 | 显示全部楼层
更新 火力全开下的单烤与双烤
发表于 2025-6-8 13:14 来自手机 | 显示全部楼层
akinosakurako 发表于 2025-6-8 12:55
这个小机箱就不折腾了吧,够用就行。看这个电源按钮,是孙总的机箱吗? ...

小胖墩的
发表于 2025-6-8 13:17 | 显示全部楼层
akinosakurako 发表于 2025-6-8 09:11
这个问题我早就预见有人会提出,已做过多轮测试,显卡尾部排除的热风对机箱尾部的进风温度几乎没有影响( ...

支持,实践出真知

我也是这么布置的,也测试过,后进让散热器直接吸到冷空气非常舒服。

评分

参与人数 1邪恶指数 +10 收起 理由
akinosakurako + 10 非常赞同

查看全部评分

发表于 2025-6-8 14:26 | 显示全部楼层
D12L中间能塞入T30吗?
 楼主| 发表于 2025-6-8 14:30 | 显示全部楼层
本帖最后由 akinosakurako 于 2025-6-8 14:31 编辑
皇冠3.0L 发表于 2025-6-8 14:26
D12L中间能塞入T30吗?


没有试过,看空间似乎蛮干可以塞进去,就不知铁丝扣具是否匹配。不过完全没有必要,这样干有点纯粹瞎折腾了
发表于 2025-6-8 15:00 | 显示全部楼层
akinosakurako 发表于 2025-6-8 09:11
这个问题我早就预见有人会提出,已做过多轮测试,显卡尾部排除的热风对机箱尾部的进风温度几乎没有影响( ...

这不算啥问题。

因为如果cpu的风向前进后出,那显卡向上排的热气就吹进cpu散热,cpu吃显卡尾气。
相比机箱内热循环,肯定是把热气先排出机箱外更好。
发表于 2025-6-8 16:41 | 显示全部楼层
老哥折腾无止境啊

评分

参与人数 1邪恶指数 +10 收起 理由
akinosakurako + 10 非常赞同

查看全部评分

发表于 2025-6-9 00:03 | 显示全部楼层
我也发现了40系公版显卡在io处排出的热气比想象中的少,手摸过去其实没有太多的热风吹出来,还是右边风扇往上吹出的更多,尾部热气与室内的冷空气热传递其实很快,很多人以为尾部风扇这样会倒吸热气进机箱其实这个有点反直觉了,把热量都聚集在右边再通过常规的热气上升从右上方吹出,很完美的风道,公版显卡搭配这种紧凑型直插其实都可以考虑这么去设计风道,真正意义上的做到cpu与gpu互不干扰

评分

参与人数 1邪恶指数 +10 收起 理由
akinosakurako + 10 非常赞同

查看全部评分
