3L的小钢炮迷你服务器

vistb

这个还是第一版，有一些细节还要调整，显卡也还没来。所以就简单在这里发一下，完全体到时候再发到分享区~

顾名思义，这个机器的定位是一个体积尽量小的AIO服务器，需要满足的要求主要是支持一个单槽半高显卡（跑ai、串流游戏等）以及u2硬盘（一堆m2也打不过一个u2的容量），其他方面也不能太差（因为要跑openwrt虚拟机等等）。此外，噪声也不能太大。

依据上面要求，市面上符合的大厂产品就只有p360ultra和p3ultra了。本着折腾的原则还有为了方便未来升级，还是准备自己定制一个机箱。

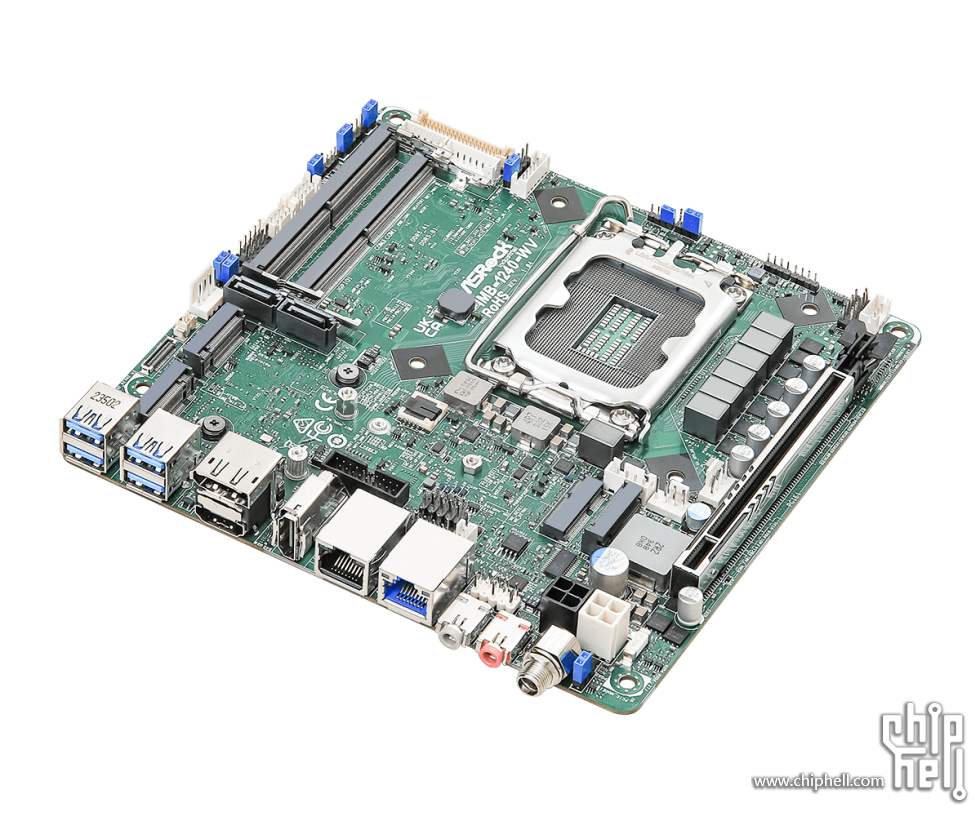

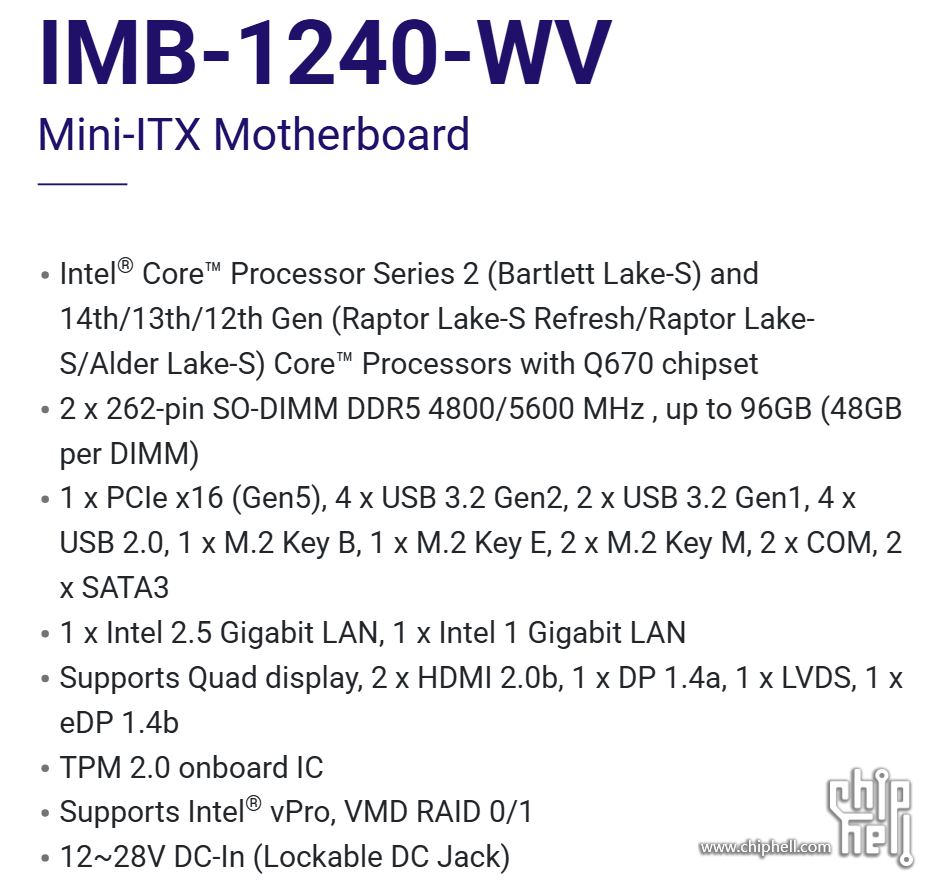

介绍成品之前，需要谈一谈主板的选择。版型肯定是thin mini itx。在这种版型下，比较适合的有技嘉的imb-410tn还有华擎工控的一系列主板。imb-410tn是h410芯片组，有一点年头了，扩展性没有特别强，但也挺够用，而且价格比较友好。华擎工控的主板一直在更新，扩展性很好，但缺点是bios功能开放的不多而且价格昂贵。一番斗争后，还是咬牙买下了imb-1240-wv。

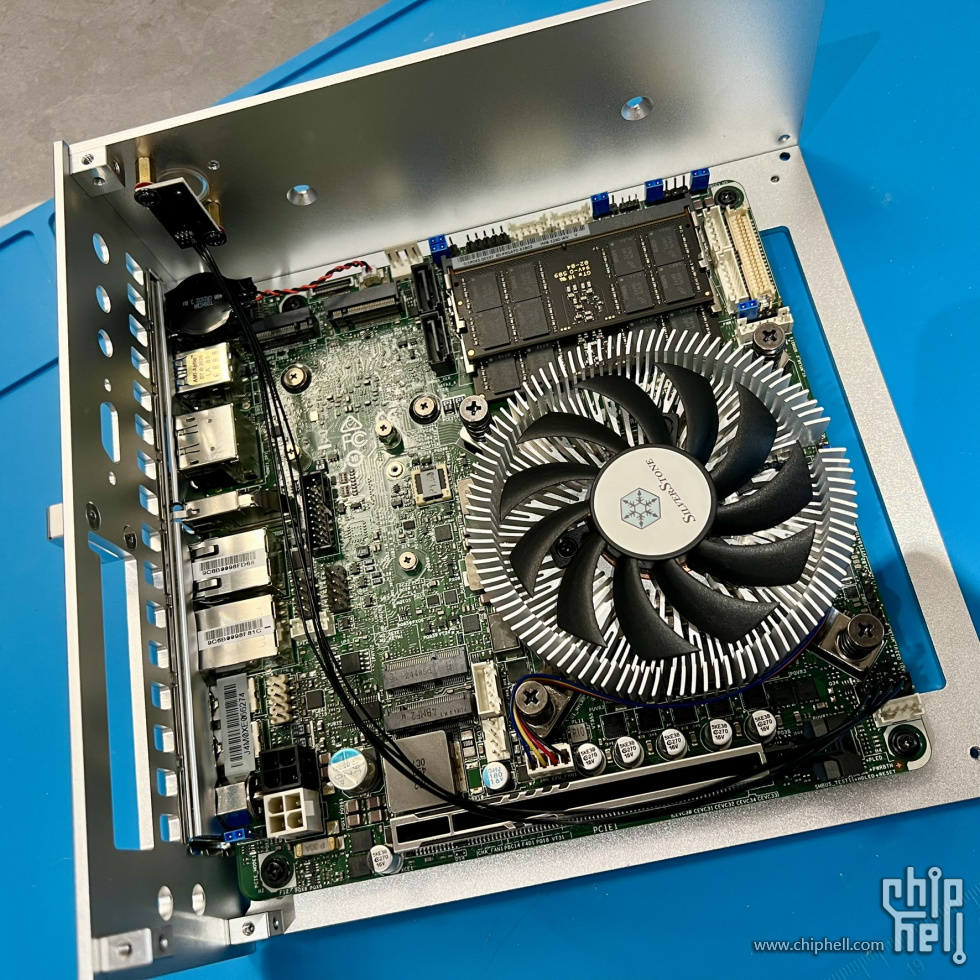

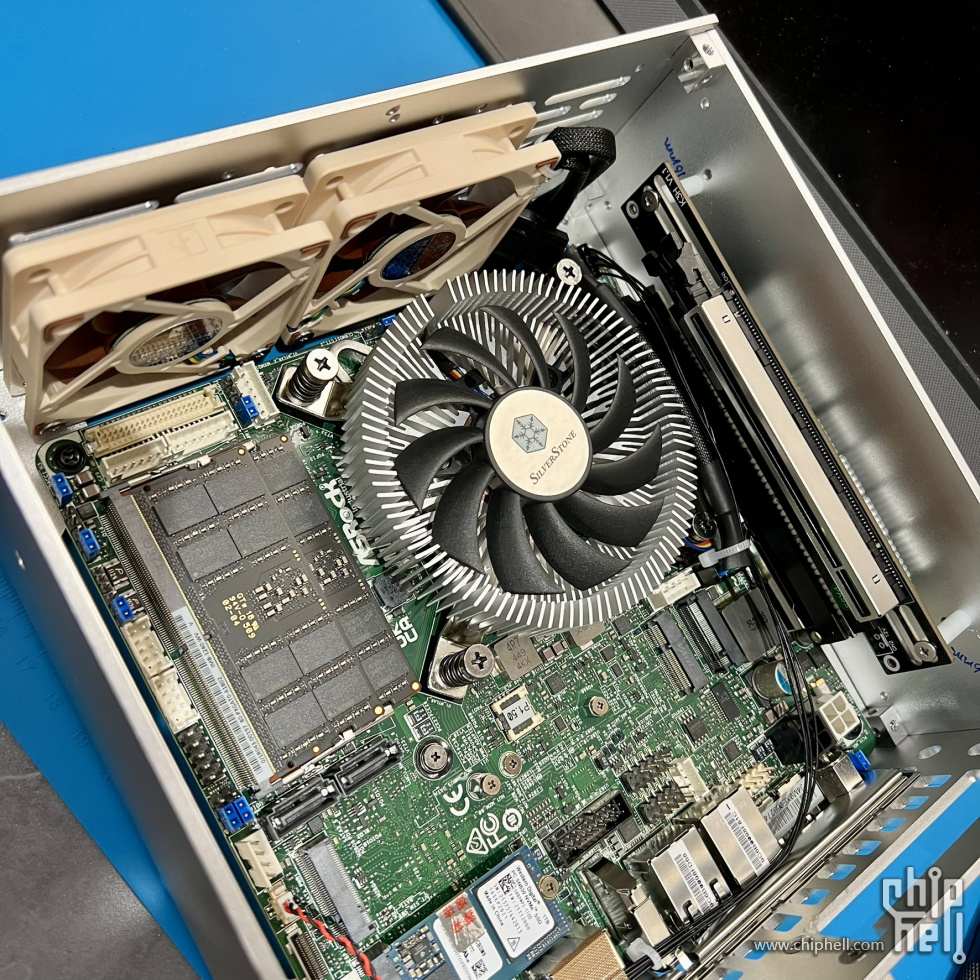

下面来说一下机箱。其支持thin itx主板，cpu散热限高30mm。由于主板很挑散热器（容易各种干涉），而且要考虑静音（bios不支持自定义风扇调速，只有自动调速），最后采用了12400t的cpu加上银欣nt07-1700散热器。

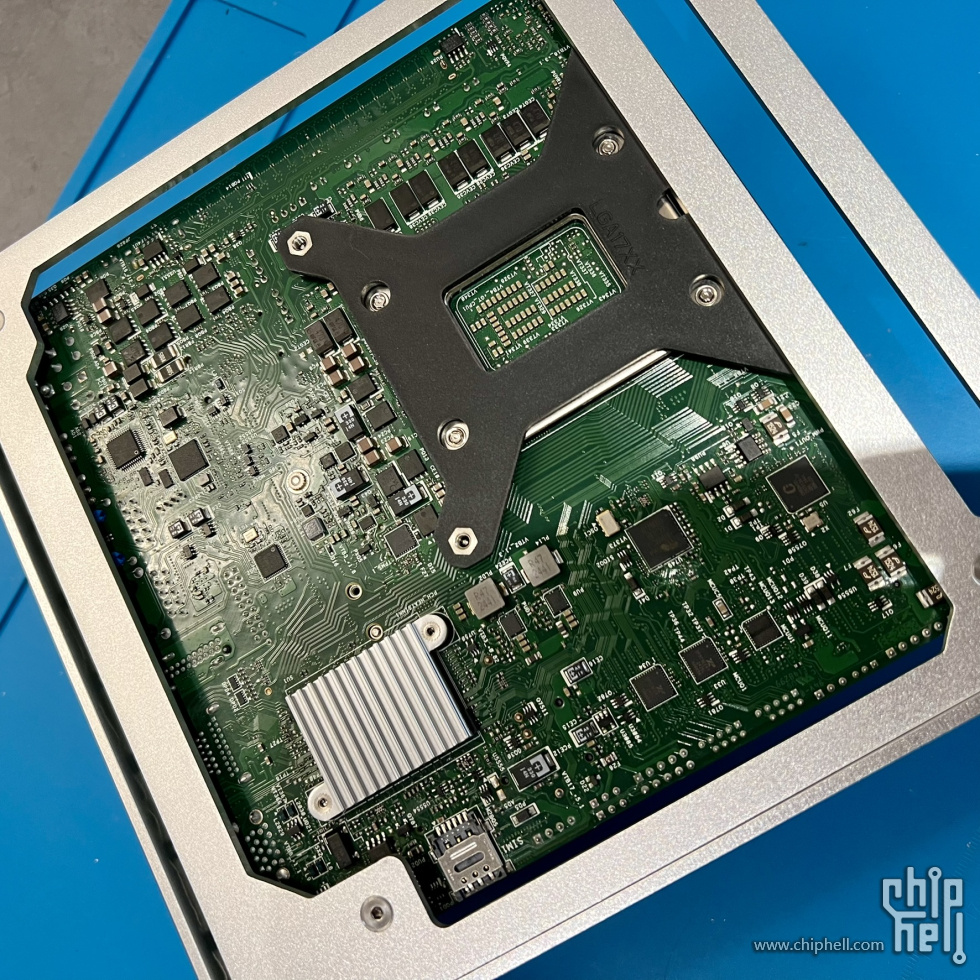

机箱有主板托盘结构，方便操作主板背面接口。技嘉的imb-410tn的m2就是在背面的。



为了节省空间，pcie设备不是直插而是和cpu叠叠乐。此外，机箱支持2个6015风扇帮助形成风道，以及给u2硬盘散热。



u2采用m2 wifi接口转出。服务器用不上wifi，而硬盘我也只是用来存储不需要特别高性能，所以采用了这种方案。

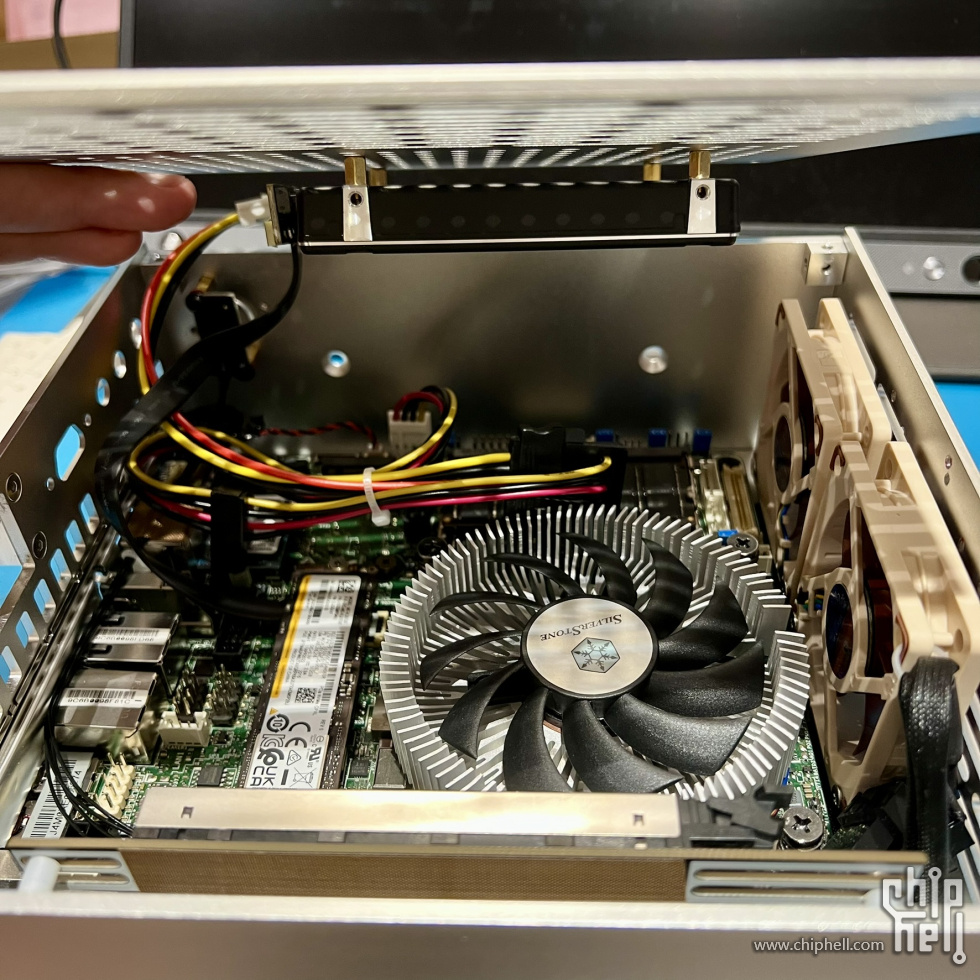

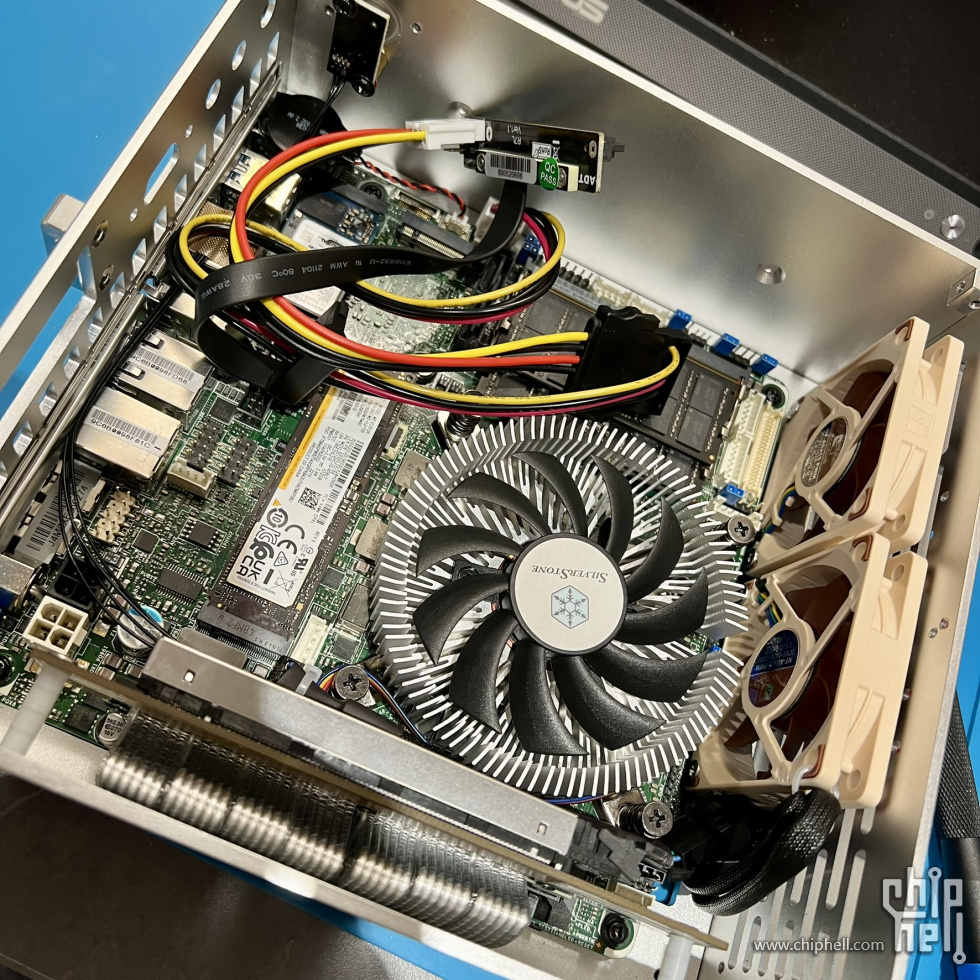

挂上硬盘，借助机箱开孔进行固定。

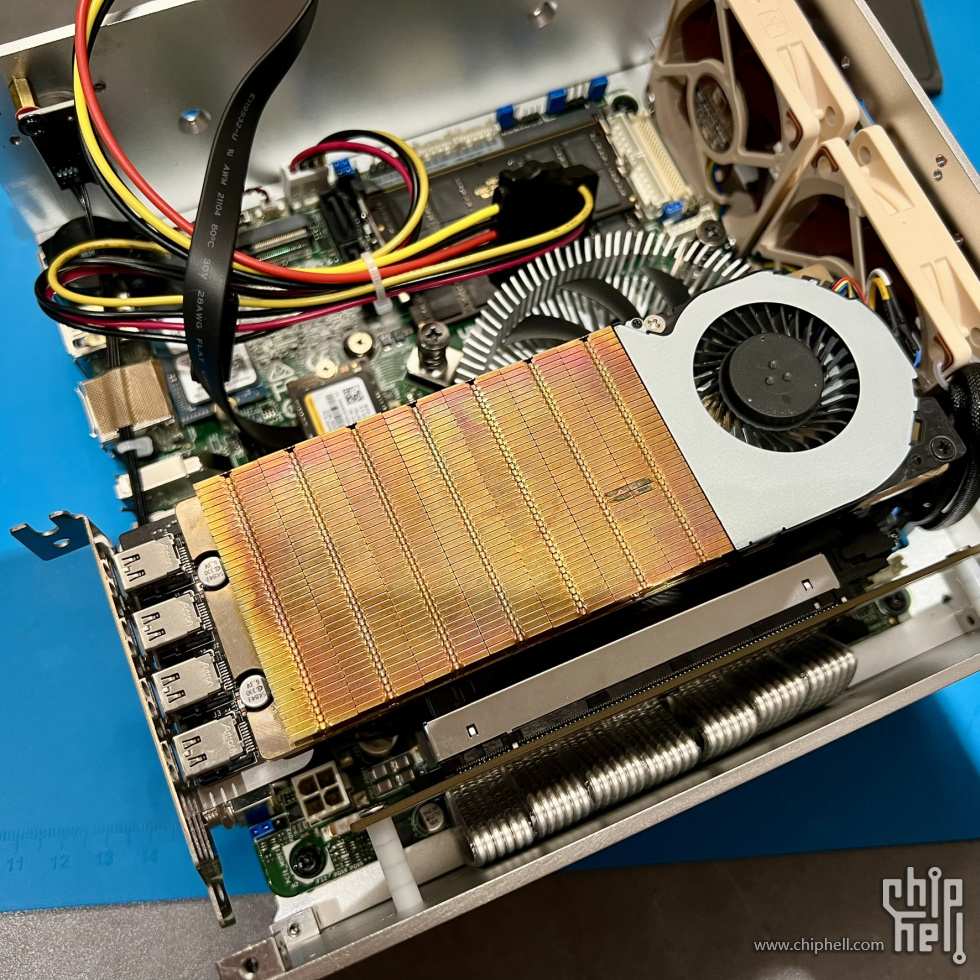

装上显卡。计划是使用tesla l4的，但还没到货，所以先用rtx a2000进行一下测试。

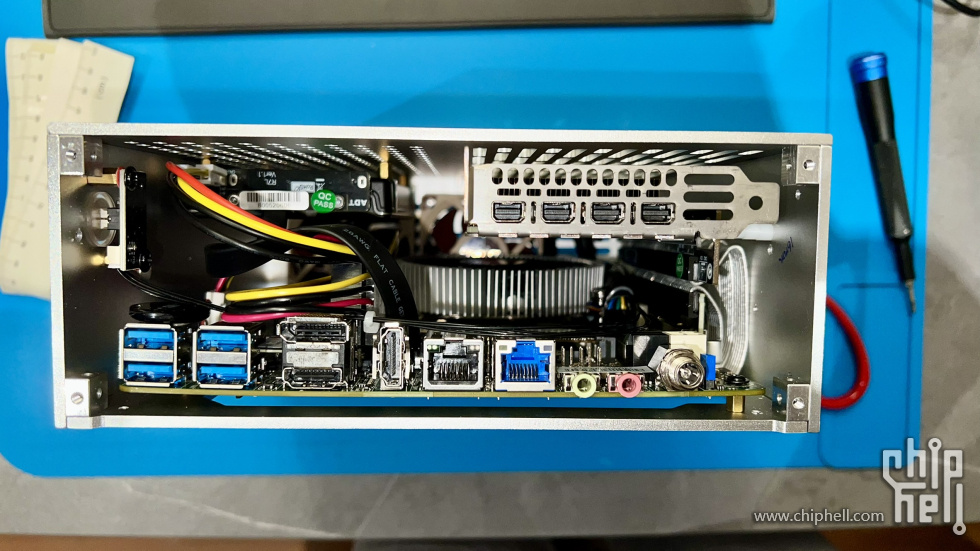

可以看见内部还是很紧凑的，但是有风道温度可控。而且实际上还可以再多加2个7mm的2.5 sata硬盘。

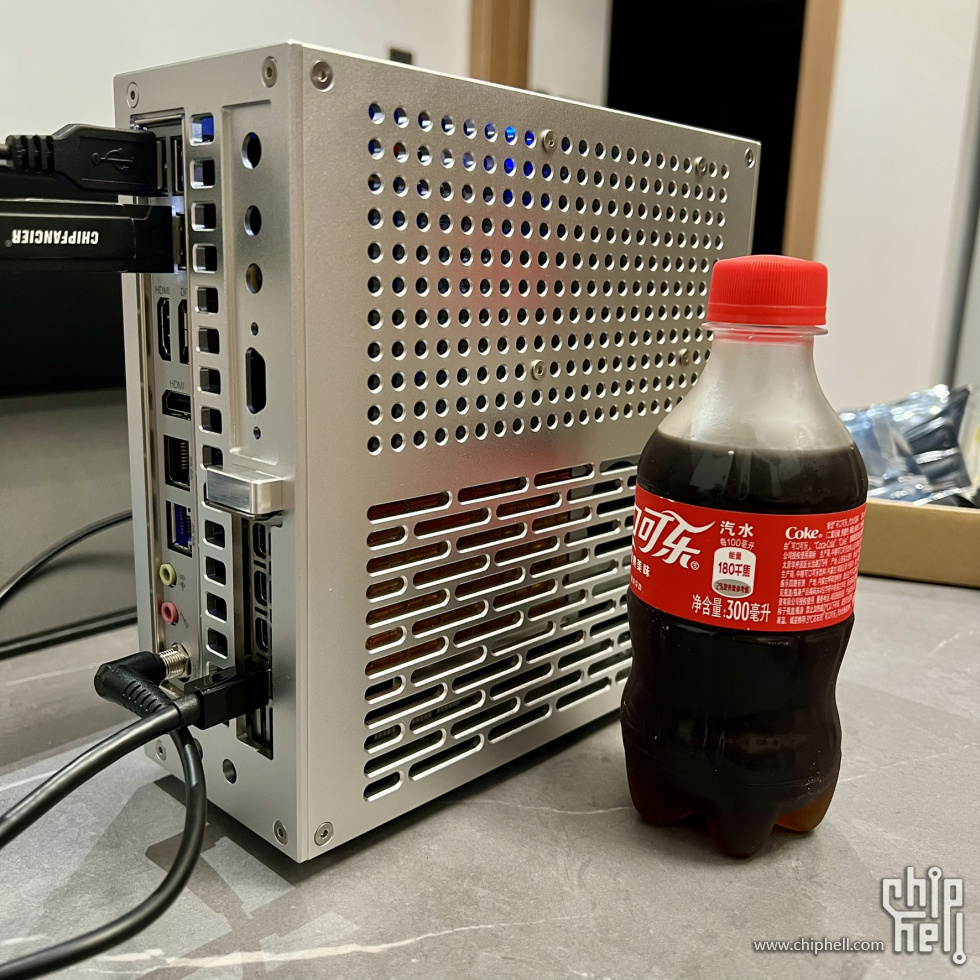

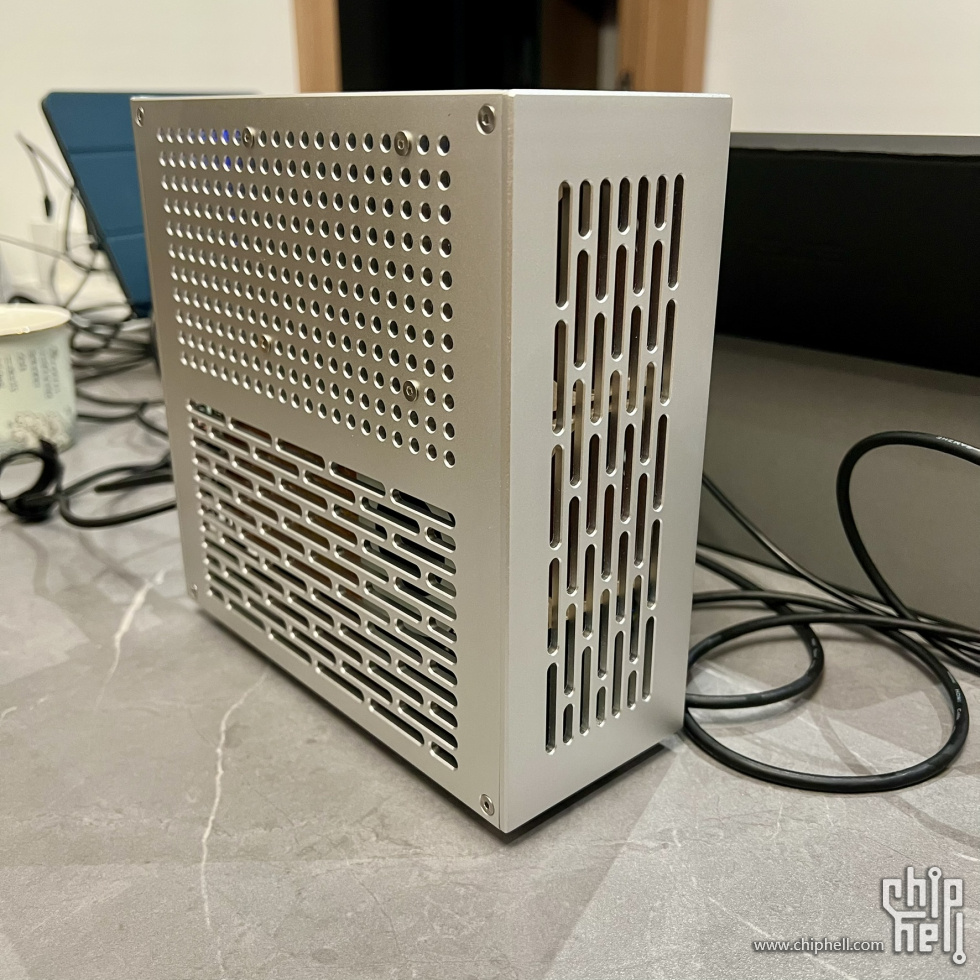

成品简单展示，机箱体积3.2L，支持竖放和平放。还可以安装一个皮质提手。





下面开始简单的测试一下。

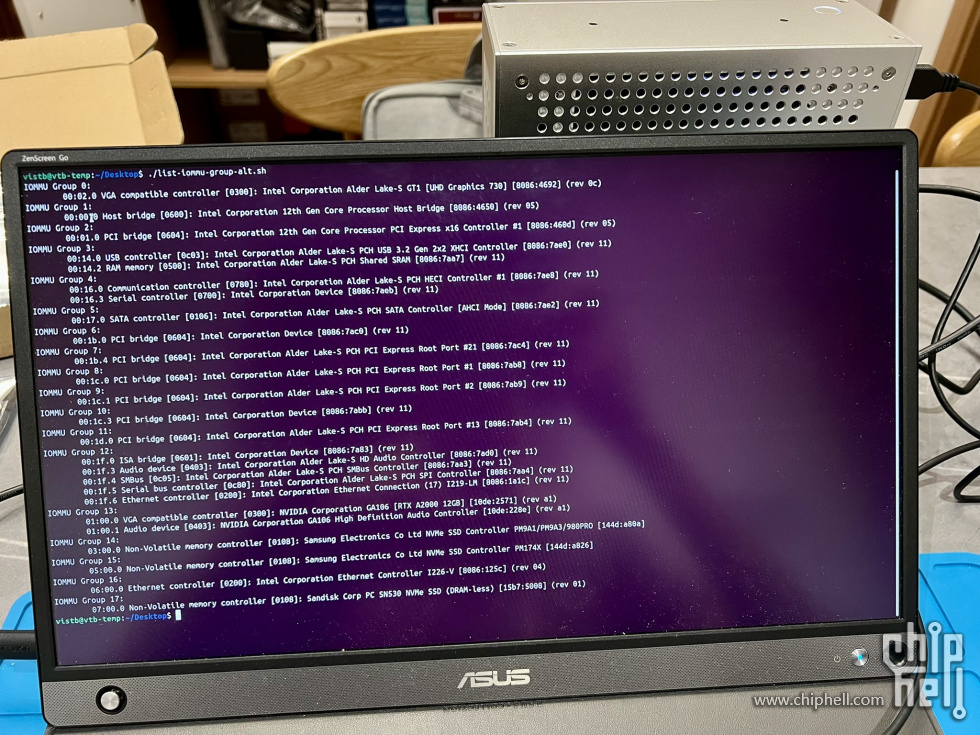

首先贴一下这个主板的iommu情况，还是挺合理的，对虚拟化比较友好。

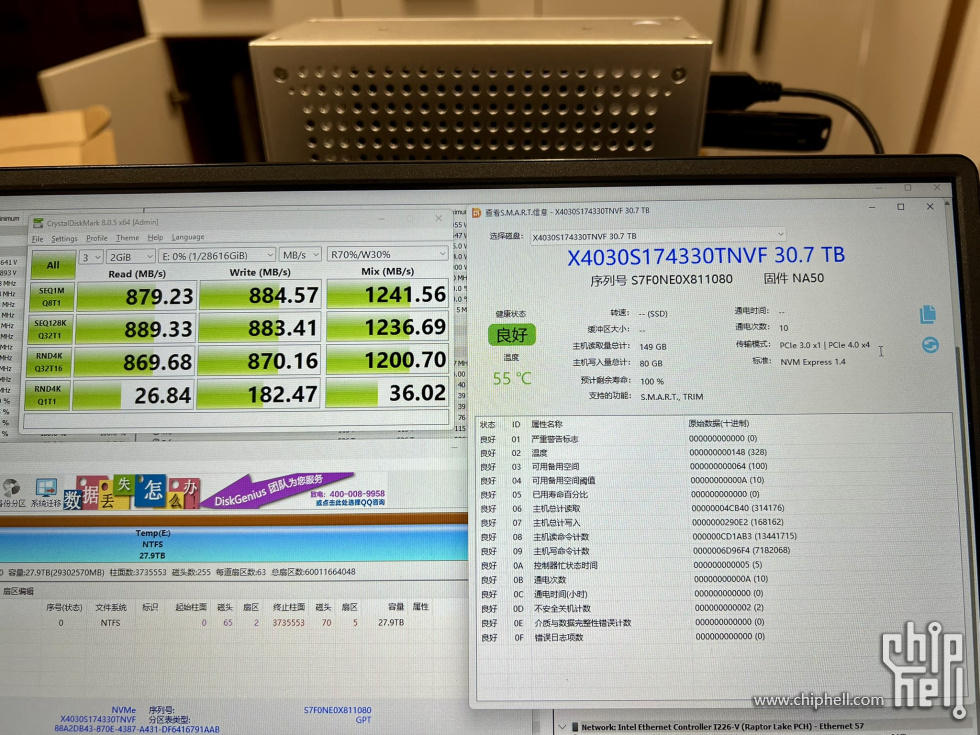

u2固态测试，速度接近pcie 3.0 x1的上限，对于存储数据足够了。

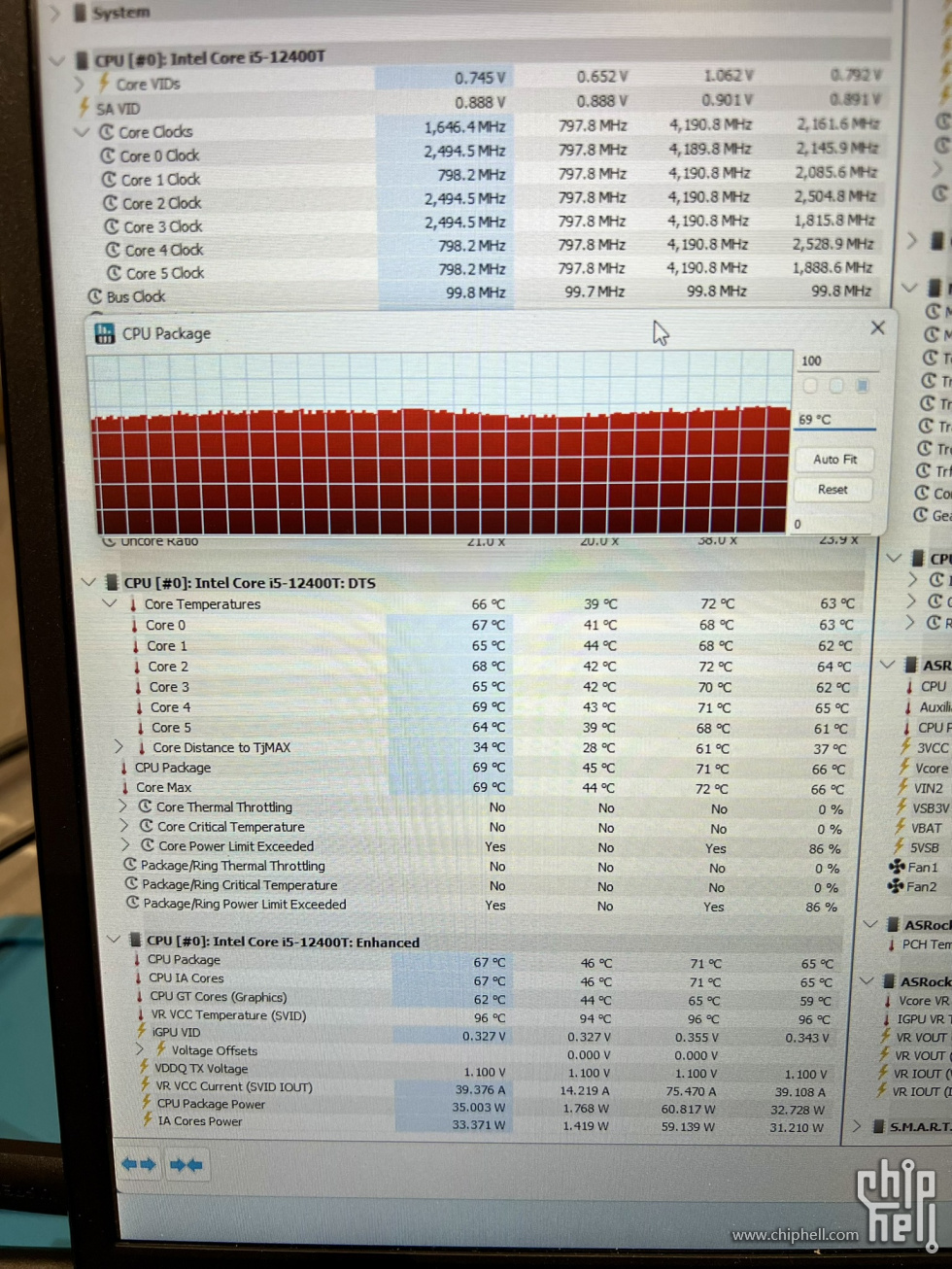

cpu测试。主板无法手动调节pl1和pl2，采用65w功耗cpu的话银欣这个散热压不住，is30又存在干涉，所以使用了35w的12400t。可以看到对于35w的cpu还是很轻松的，噪声控制的也很好。我这个服务器不需要特别强的cpu性能，所以可以接受。顺道说一下内存，我插了2根64g的ddr5600，可以顺利开机使用。操作系统里面可以正常识别到128g，速率是4800，但是主板bios里面却识别不到内存。

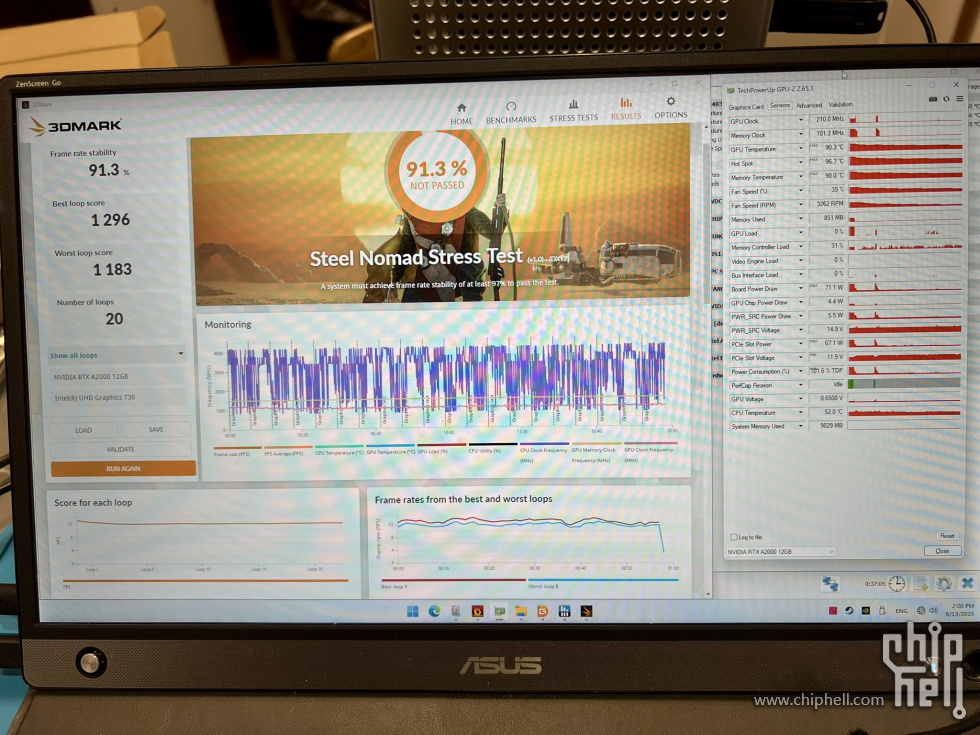

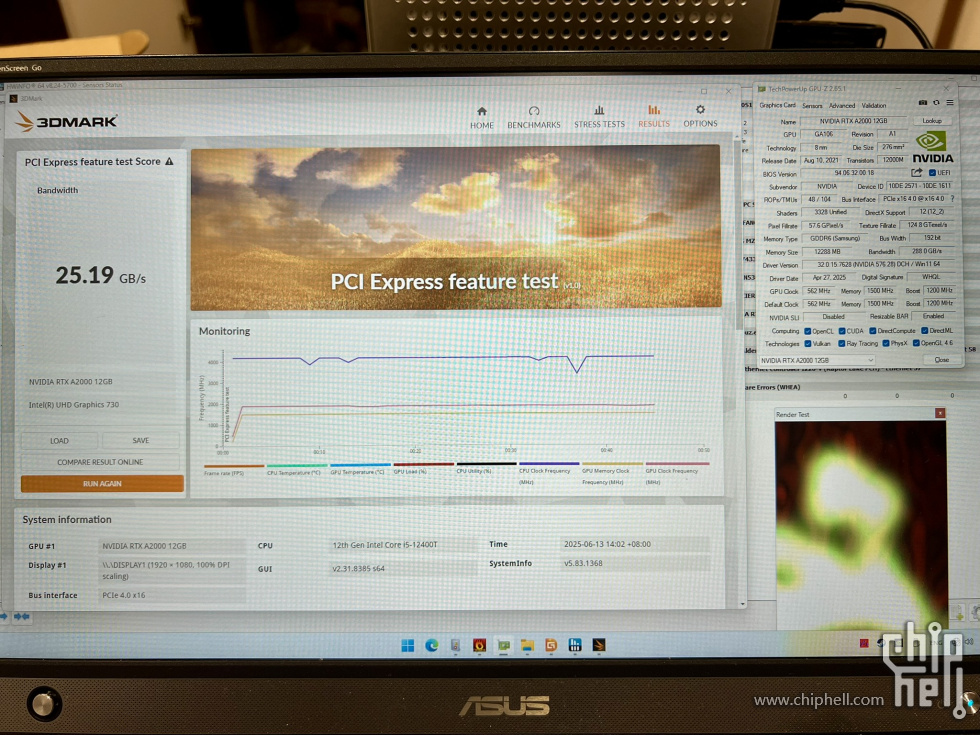

显卡稳定性测试和pcie带宽测试。这个就是看个乐子，后面要换tesla l4的；测试只是为了验证可行性。

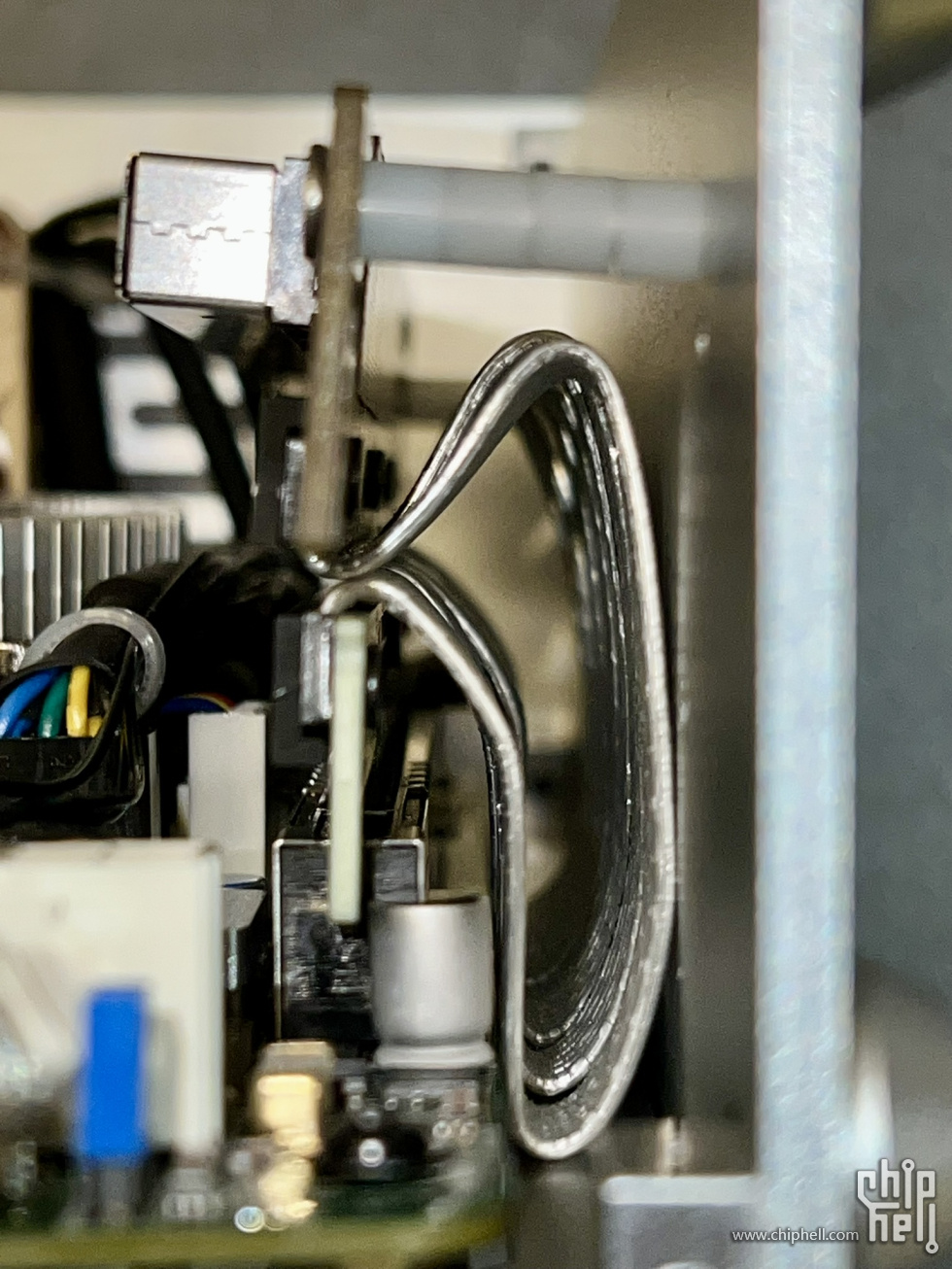

最后要来说一下现在碰到的比较麻烦的一个情况。我买的pcie延长线是adt的pcie 4.0 x16，质量很不错的一款，10cm长。因为机箱空间比较极限所以安装的时候弯折比较大，而且有点抵着，如下图所示。

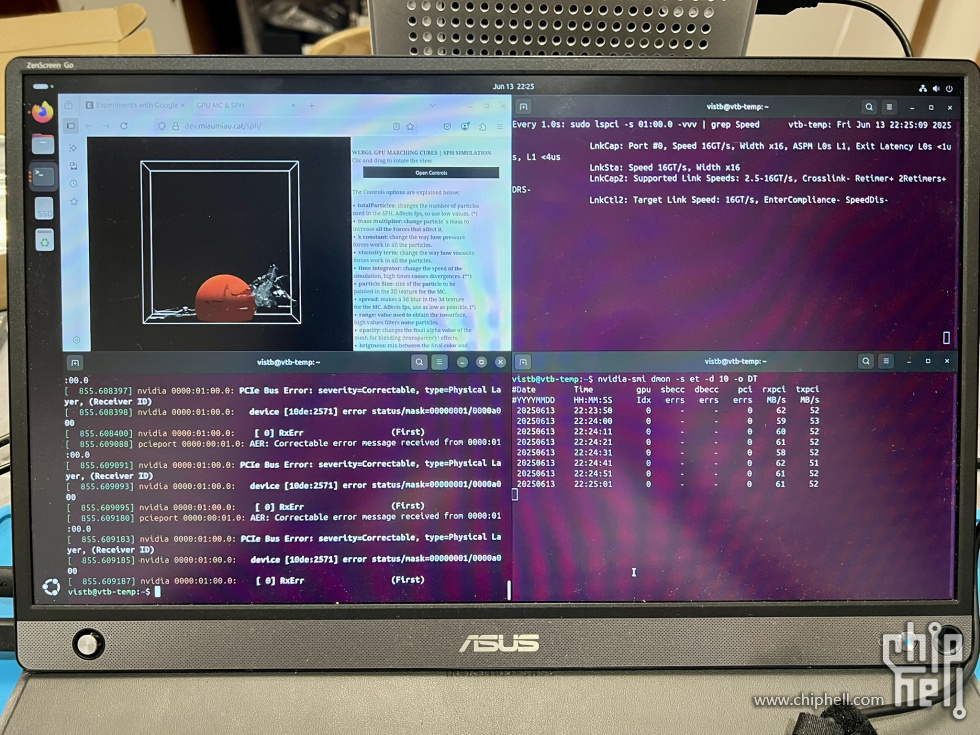

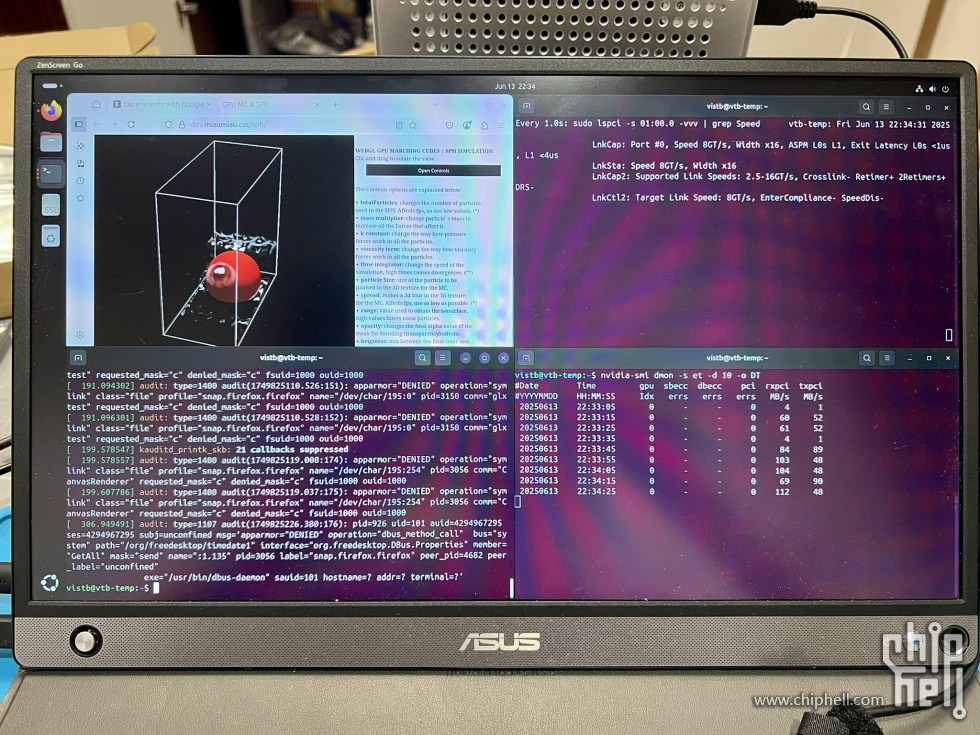

这样会出现一个问题就是在linux下dmesg会报很多可修正错误。这些错误好像并不会影响显卡的正常使用，nvidia-smi也不会报错。事实上，上面的测试都是在windows中有延长线的情况下完成的，也没有出现任何问题，事件管理器也没有whea错误。

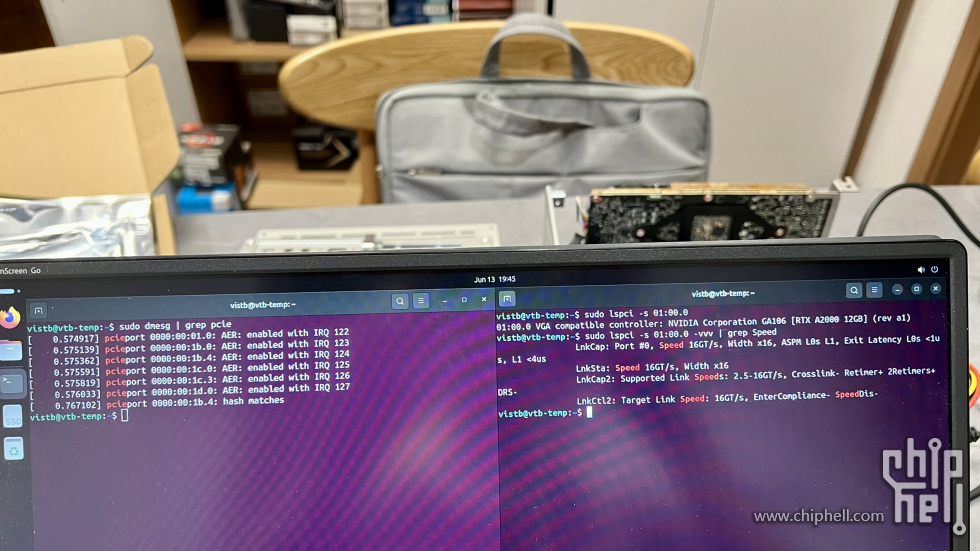

如果换成显卡直插的话就不会报错。



另外，如果bios里面强行将速率降到pcie 3.0 x16，延长线也不会报错了。



这个还是比较烦的，因为不确定未来做vgpu或者显卡直通会不会出问题。就算不出问题，dmesg一堆log也很烦。如果降速3.0，虽然影响应该不是很大（我主要是串流游戏，以及deepseek、sd这些ai应用），但也有点膈应。大家有啥建议吗？

CCtoPCDIY

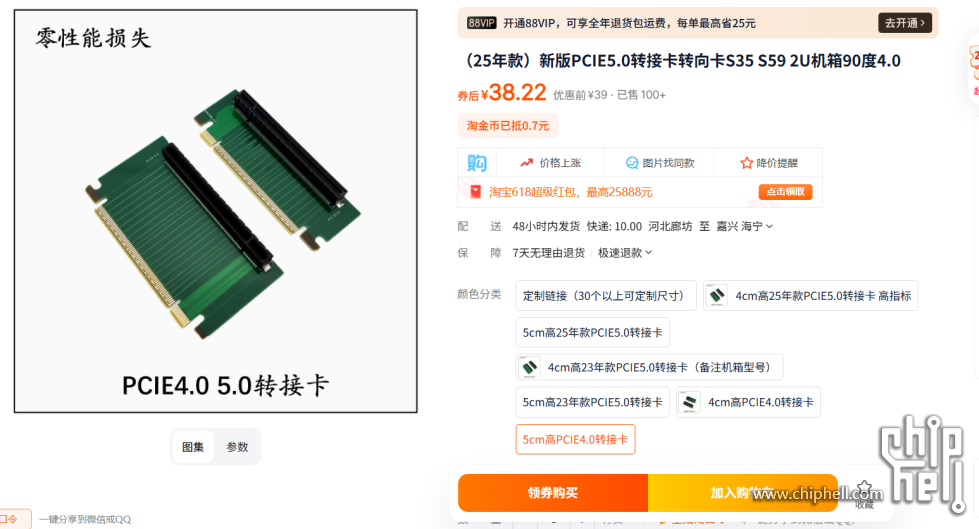

延长线的问题可以换成转向卡试试，成本、稳定性和耐用性都比延长线强不少

xy.

你应该需要个这玩意
https://www.adt.link/product/R33C.html

vistb

CCtoPCDIY 发表于 2025-6-14 13:48
延长线的问题可以换成转向卡试试，成本、稳定性和耐用性都比延长线强不少
...

主要我这个会和cpu叠叠乐，用这种转向卡可以定制高度嘛？可以的话确实是更好的解决方案。

vistb

xy. 发表于 2025-6-14 13:49
你应该需要个这玩意
https://www.adt.link/product/R33C.html

对的，一开始我也想过用这种转向卡，不过我这个因为要和cpu叠叠乐需要特定高度。不知道人家愿不愿意为了我这一个客户单独定制。唉……

basiak

同系列，我海淘了X1231

万物皆为刍狗

精彩，好帖，配得1000邪恶！

medjail

看到这个银欣的散热器好有感觉，20年前的感觉又回来了。

建议柠檬

13500TE过几天有好价

etfgert

观摩一下

igodczh78

整机最贵就是这个U.2的30T固态硬盘吗？10000+
