华硕ROG B850小吹雪主板装机活动——搭建一台清凉感白色主机by 幽幽子

幽幽子

华硕ROG B850小吹雪主板装机活动——搭建一台清凉感白色主机








1.只要够软，长管也可以玩成短管；
2.说什么也得维持正压差；
3.奥创这个预设颜色真好看（


首先自然是感谢CHH和轮大，以及华硕给予的展示装机思路的机会~
先简单借这个机会说下这次的装机思路和选件过程：
首先是我对MATX平台的理解。其实各种意义上，MATX都是ATX的“下位平替”。体积上小不了太多，拓展性稍逊一筹，散热方面部分保留了ATX平台的优势，而价格方面不同于寸土寸金反而售价高昂的itx，普遍比ATX尺寸的同档位产品要低上一截。所以其最大的意义还是给对拓展要求不高的一般用户来压缩部分预算，从而更容易达到期望的配置——不论是性能还是外观，所谓把好钢花在刀刃上。
其他配件都基于主板和定位迅速敲定，就挑机箱纠结了好一阵子。而这次挑选机箱的过程中，我基本上把某东平台上自营的MATX箱子看了个遍，发现近期绝大多数的MATX机箱产品都在走放弃360排甚至放弃水冷位来压缩体积的路线。我倒不觉得这个做法有问题，只是感觉既然MATX平台既然在体积方面没必要追求itx平台那般极限，那不如就发扬优势，做大一点无妨。
所以这次我预定上360一体水，仅这一条就卡掉了东子上70%的MATX机箱。最后进入决赛圈的有九州ch270、追风者xt m3、闪麟g600。
这三个箱子都是近期比较热门的产品，各有各的优点，但最终选择了追风者的XT M3。
所以最终配置清单如下：

主板  ROG STRIX B850-G GAMING WiFi S
CPU  AMD RYZEN 7 9700X
显卡  蓝宝石 RX 9070 PURE 极地OC
内存  阿斯加特 吹雪联名1代 6400 C32 16G×2
机箱  追风者 XT M3
电源  华硕 天选 850W
散热  华硕 PRIME 360 LC ARGB WHT
硬盘  英睿达 P3Plus 1TB

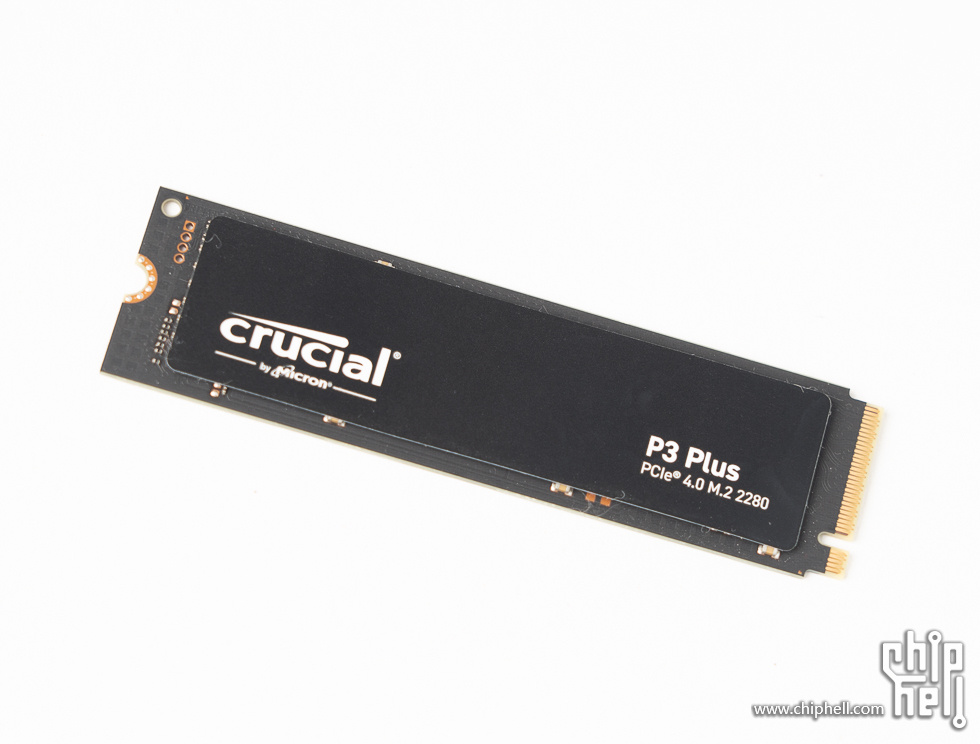

因为决定接着这次机会升级一下办公室的R5 3600主机，所以硬盘直接利旧了，就用去年买来替换原来ocz sata ssd的英睿达p3p，其实也不是替换，是加上一块。原来那块盘还挂着。。
CPU方面就选择时下性价比较高的9700X。虽然单论性价比不如9600X，而且我办公室也用不着太强的U，但总觉得之前3600就是6C，既然升级就干脆连核心数也提一档好了。
内存方面综合考虑外观和性能，选了阿斯加特的BRAGI系列6400频率16G×2套条吹雪联名款。旧版钢琴键的设计我觉得比新版看上去像是装了个PCIE插槽在内存上的造型要优雅一点。
显卡方面，AMD的RADEON 9000系出来以后一直没有体验，刚好借机会入块A卡尝试一下。上次用A卡还是6800XT公版。可惜现在A这边不做公版了，少了些许当年上手Fury、镭7公版时候的激动。最终选择的是蓝宝石家定位第二高的，也是唯一一款白色的产品——RX 9070XT PURE OC。
机箱方面选择的理由，一是360排刚需，二是XT M3风道最为理想，而且更容易维持正压差，且上述几款里边价格最便宜。
电源方面为了提高点二次元浓度，选了天选系列的850W新品。结果超出预期，单说外壳做工，这电源应该是近些年里边最惊艳我的一颗。

一不小心说多了，还是赶紧上菜吧，不然估计有人要看困了。

开箱&装机流程

还是先图后文。

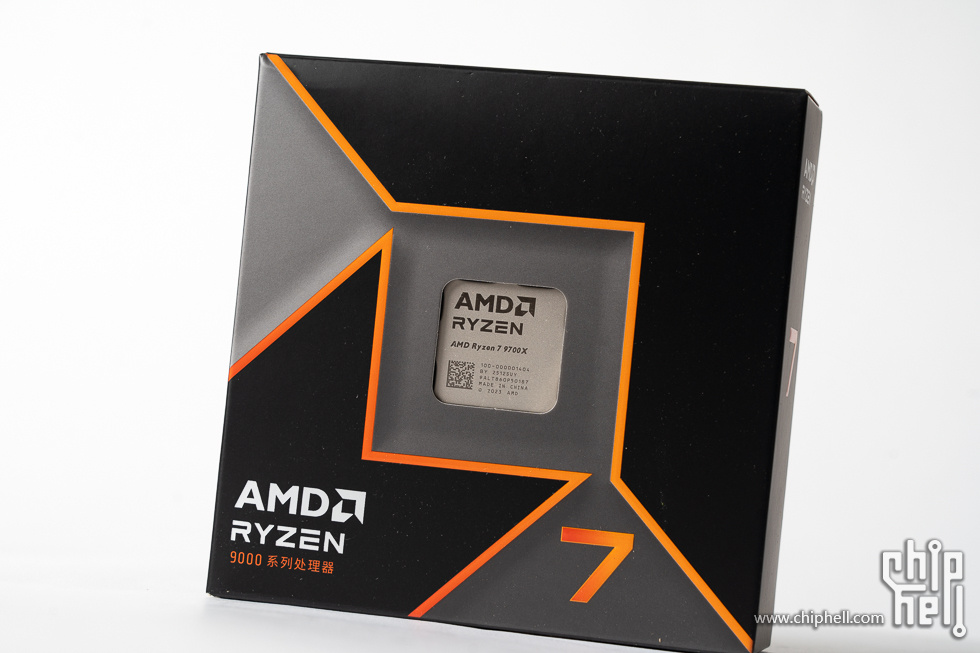

9700X之前其实已经买过一块，不过自己没留，因为后来还是上了9950X，就出给了朋友。现在买入价格比那时候的卖价还是低一些。。

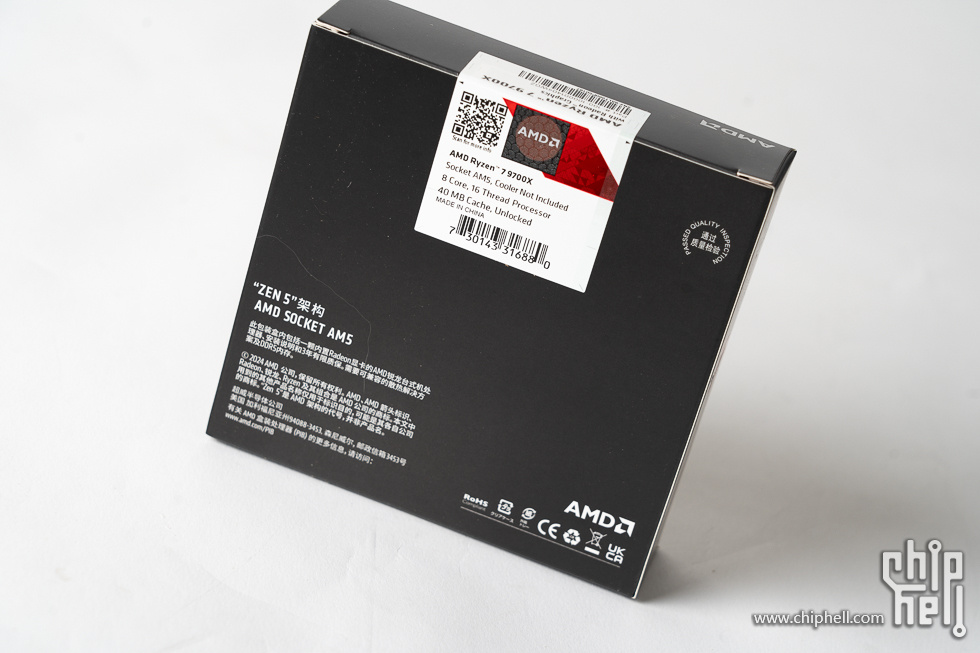

包装方面因为没有自带散热，采用了薄型设计。

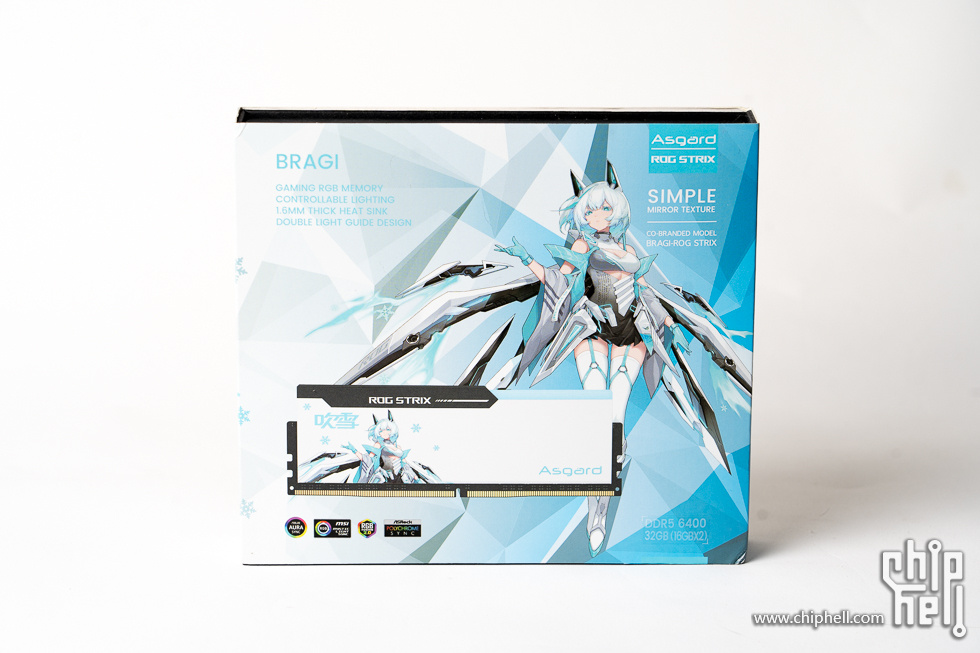

阿斯加特吹雪联名套装。外观自然是100%适配。

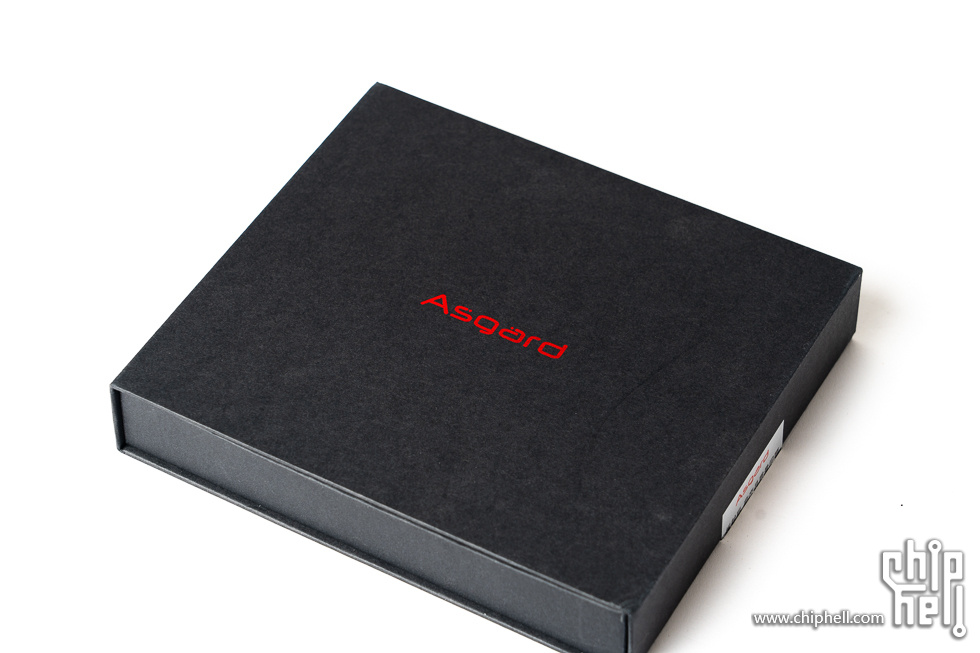

拿掉外层封套就可以看到做工精致的内盒。

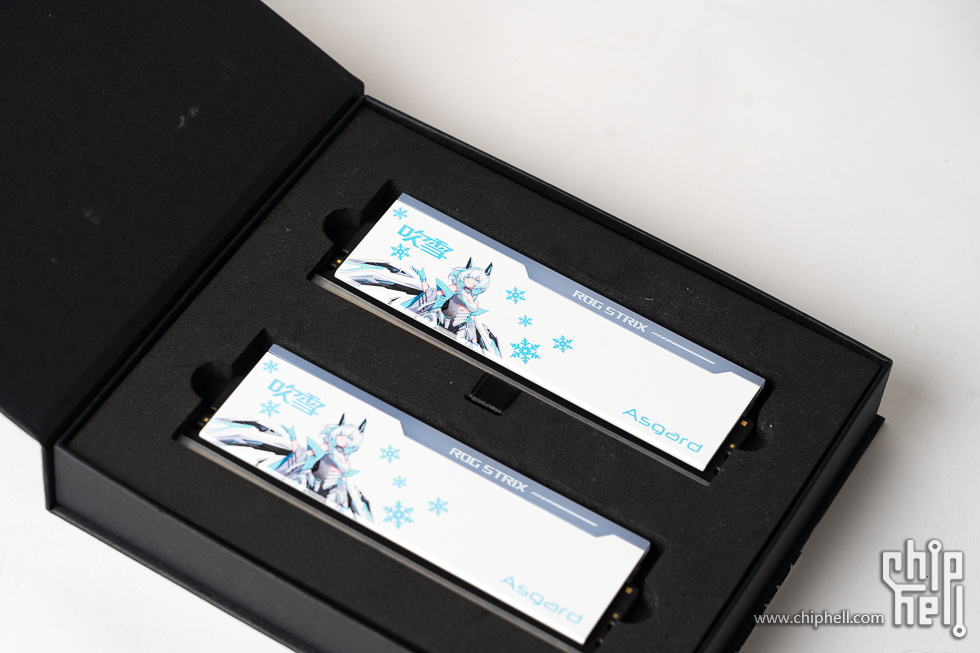

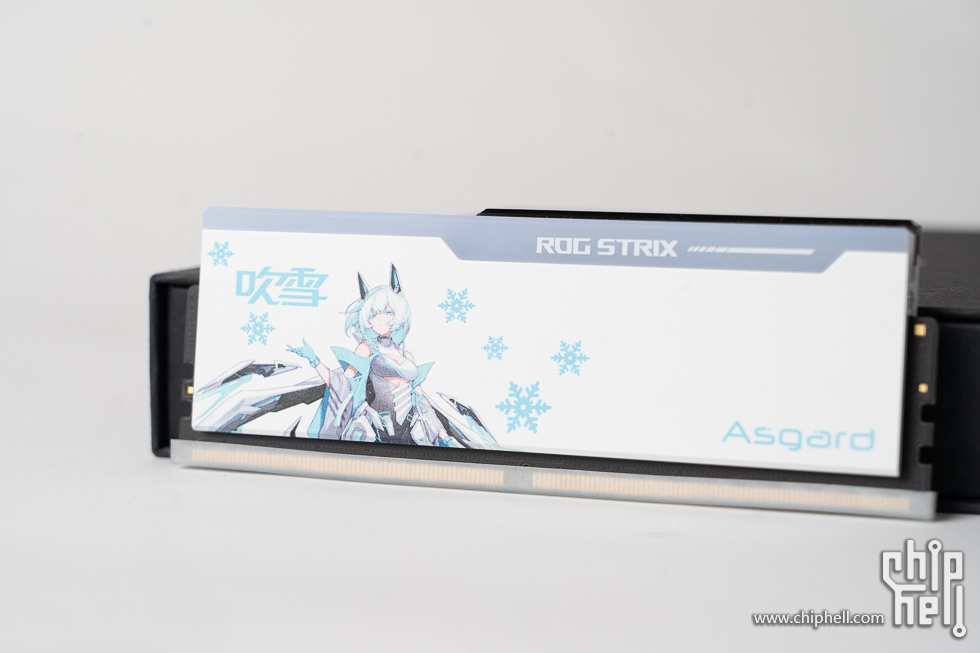

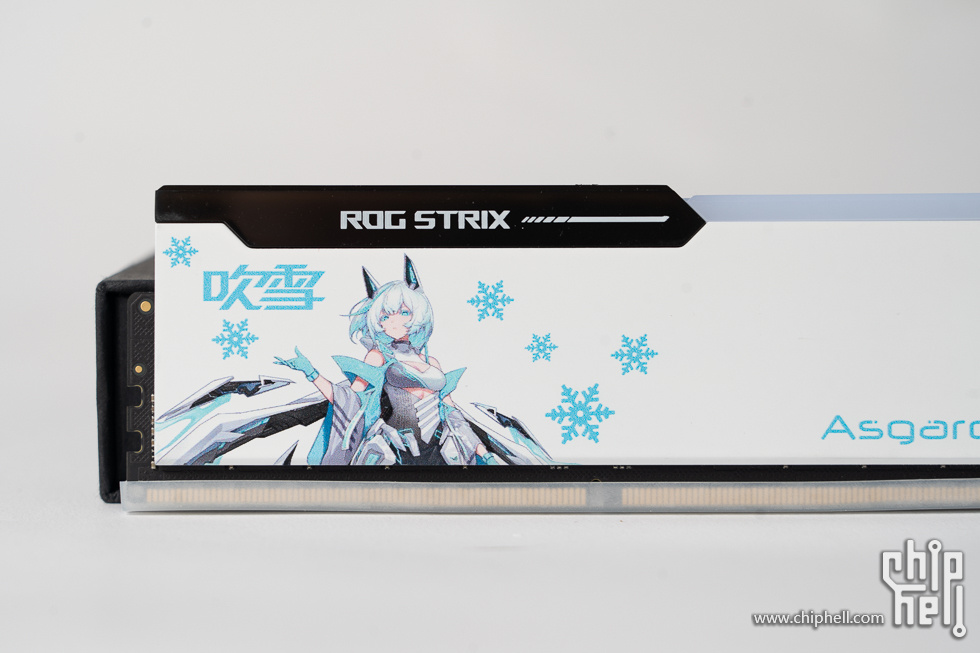

“琴键”设计在我这里加了不少好感分。纯白的散热片上印有吹雪的形象。

两侧的图是一样的，这样就不用纠结方向了……



很有意思的是还附带了一张印有外观设计稿的纸片。


这一侧做了不少切面倒角，让整体外观显得更有层次感。


如果凑得特别近看印花，其实还是不算特别清晰，但稍微拉开点距离就好了。

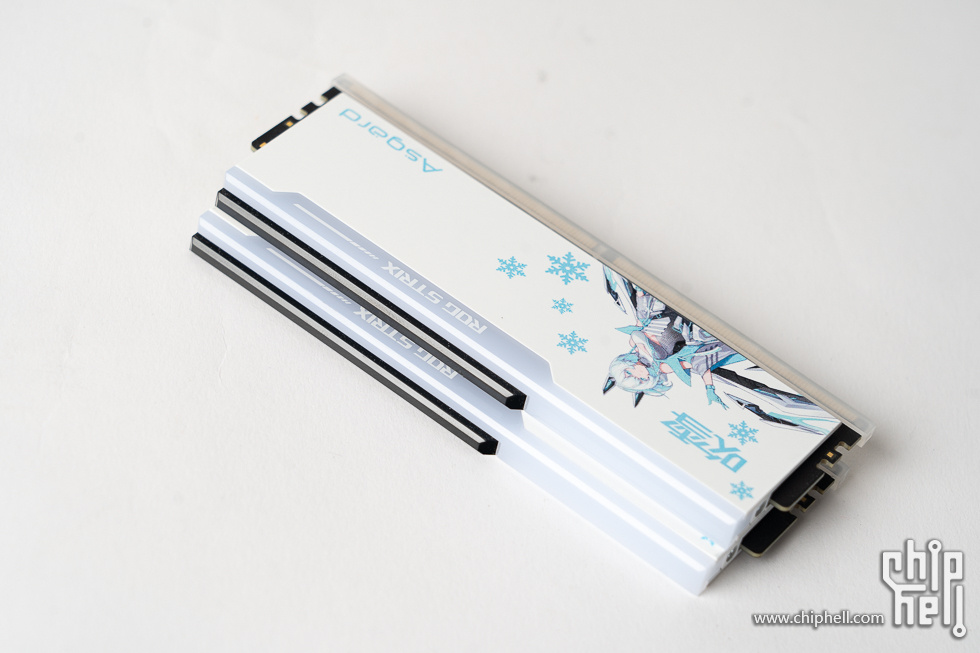

这一侧黑键造型的装饰条上印有ROG STRIX字样，很好看。

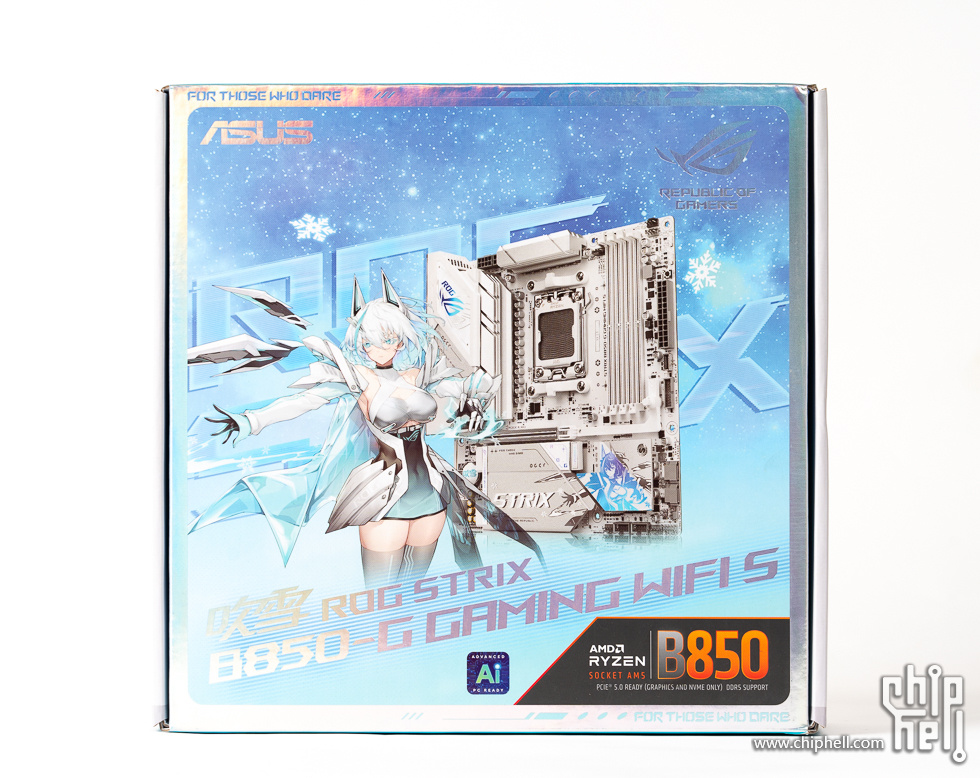

包装盒延续了之前的蓝白色清凉风格。


比较显眼的是包装盒下方增加了一枚AI的logo。

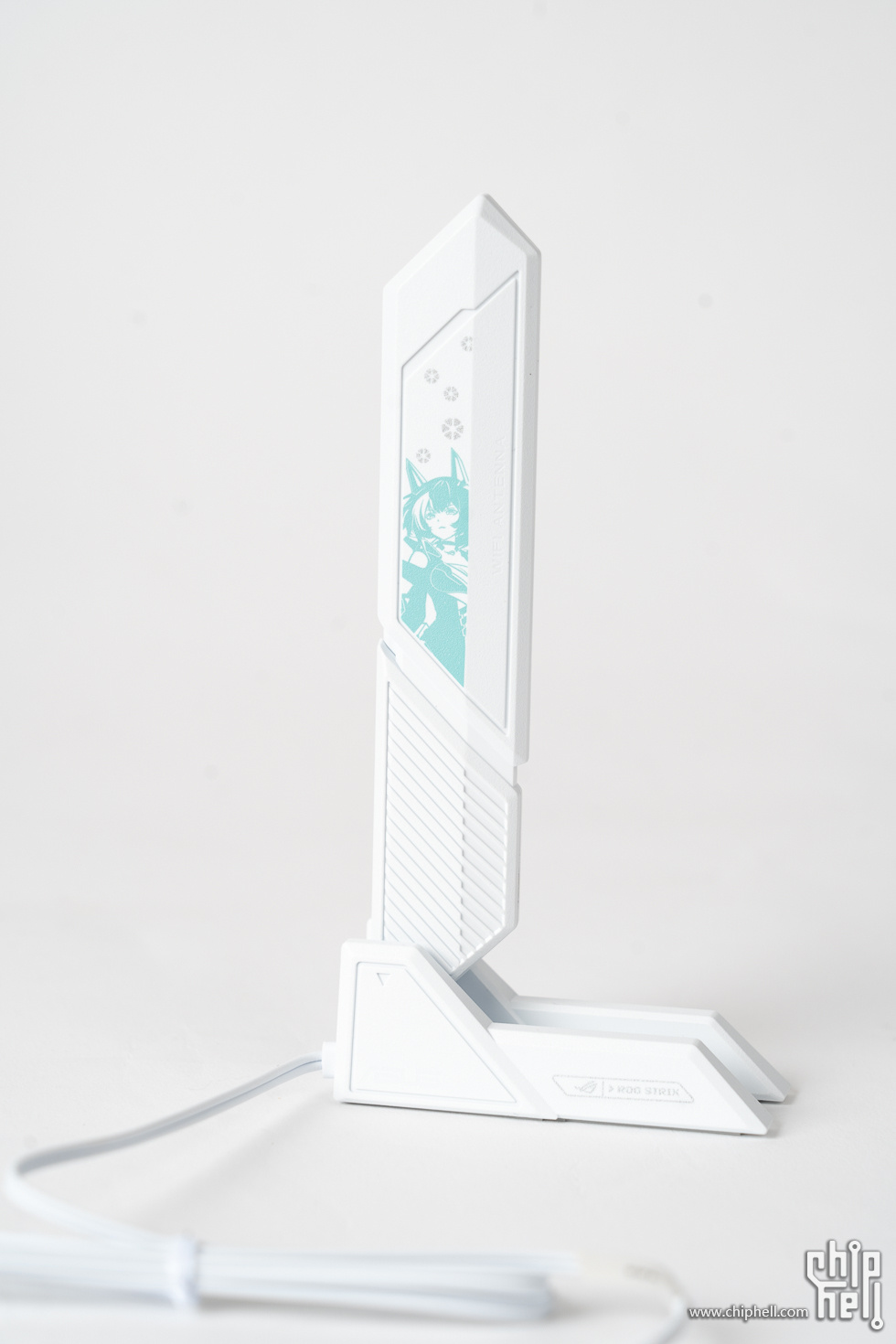

打开包装盒最先需要拿出来的配件就是新款快插折叠磁吸天线。这个在机王大吹雪的时候就晒过了。

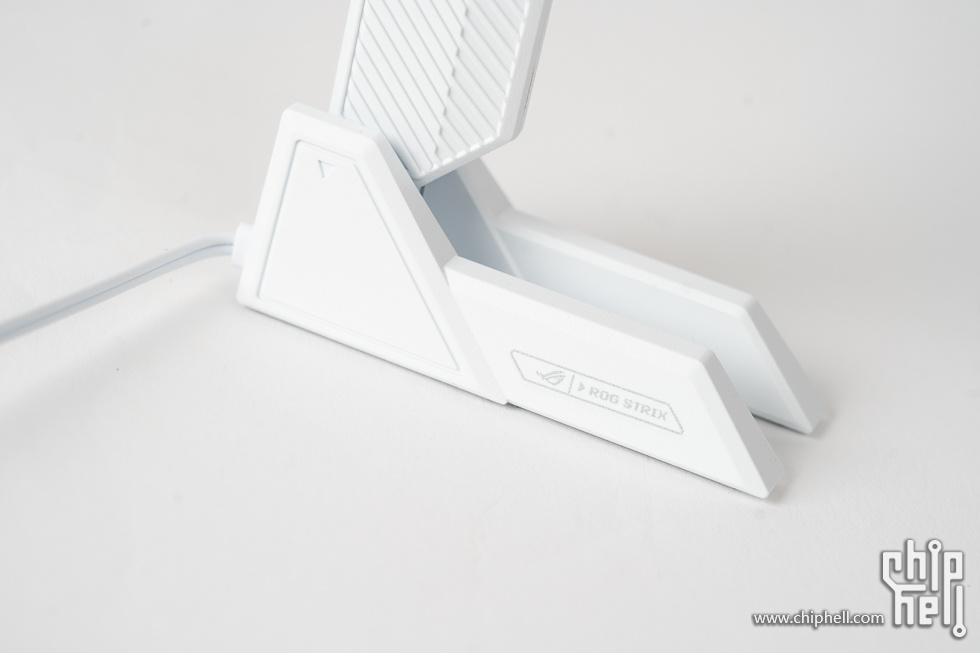

底座上也印有ROG STRIX和败家之眼logo。

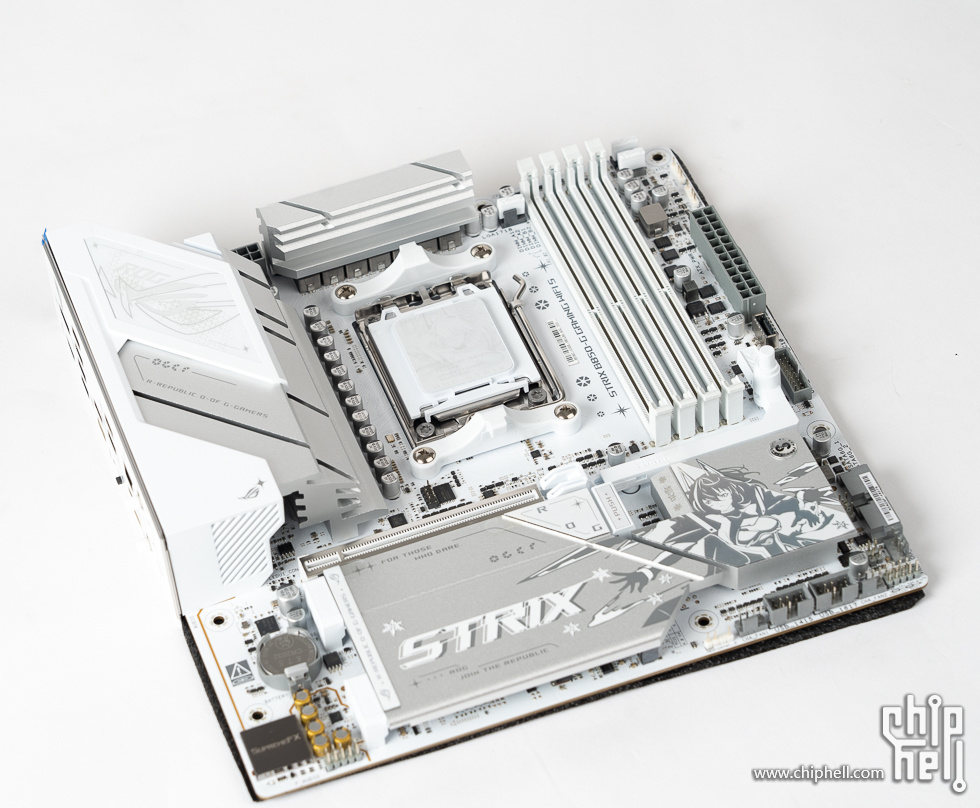

主板正面一览。一眼看去最显眼的特性应该就是纯白的PCB，以及取消了MATX下方常见的PCIE X1接口，取而代之的是一片做工精致的铝合金一体散热片。要我说这东西几乎就没什么用武之地，确实不如去掉换成M.2来得实用。

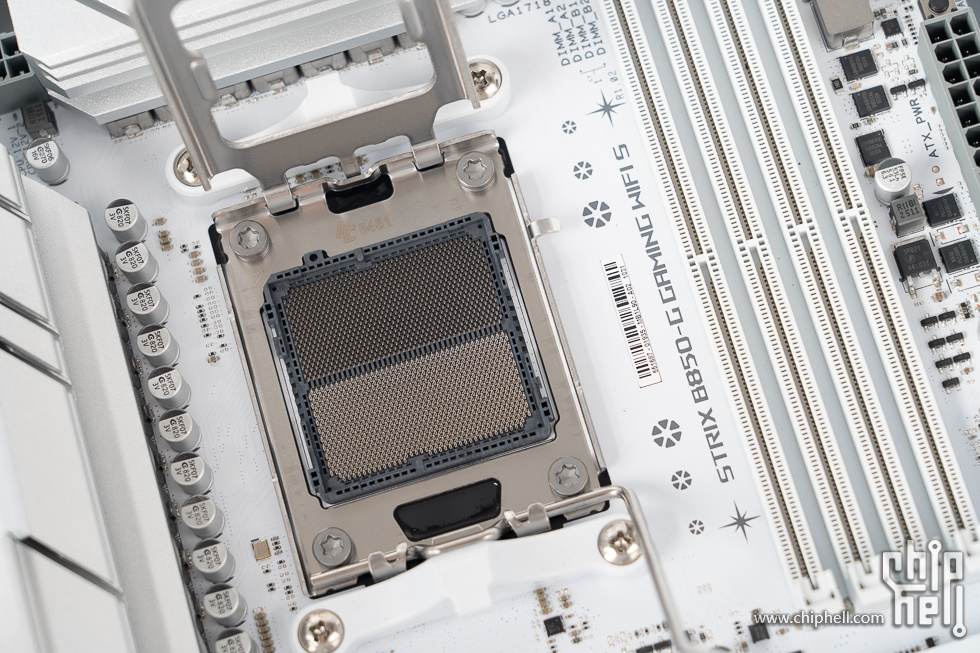

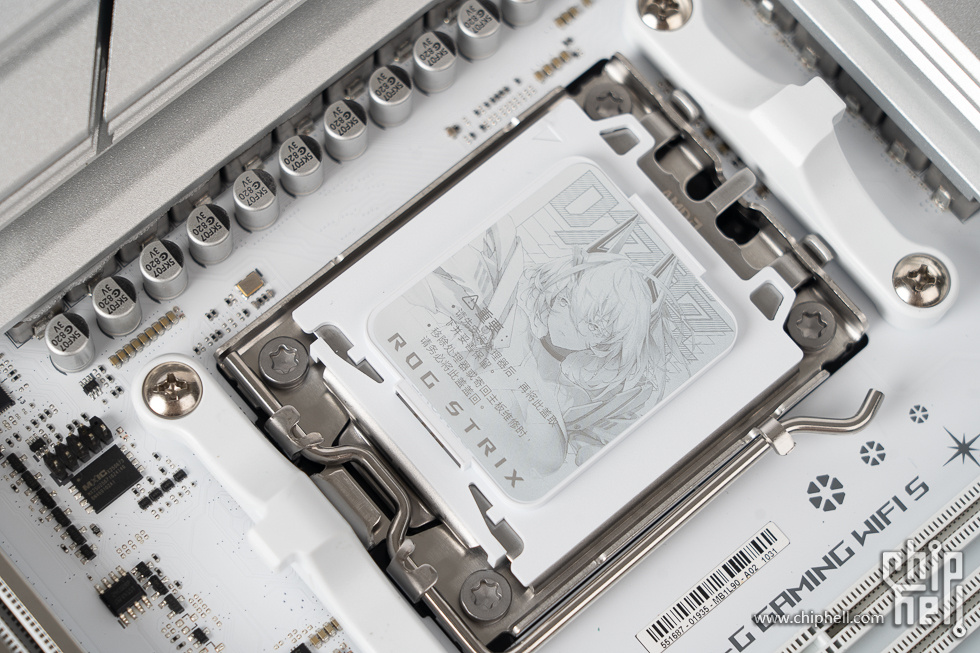

CPU插槽不止贴纸单独设计，连保护盖和散热器扣具也统一做成了白色。

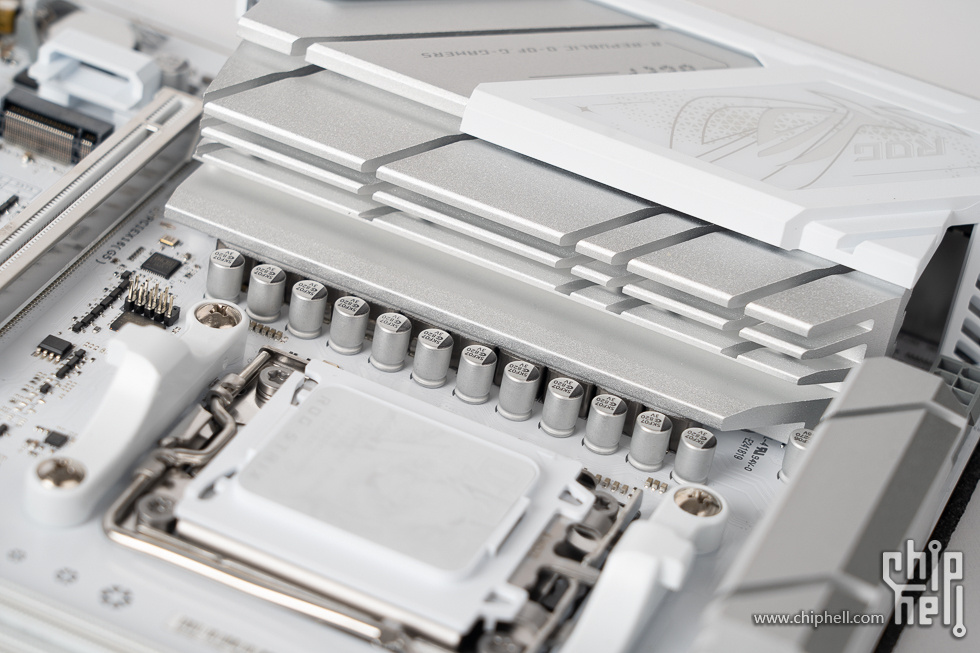

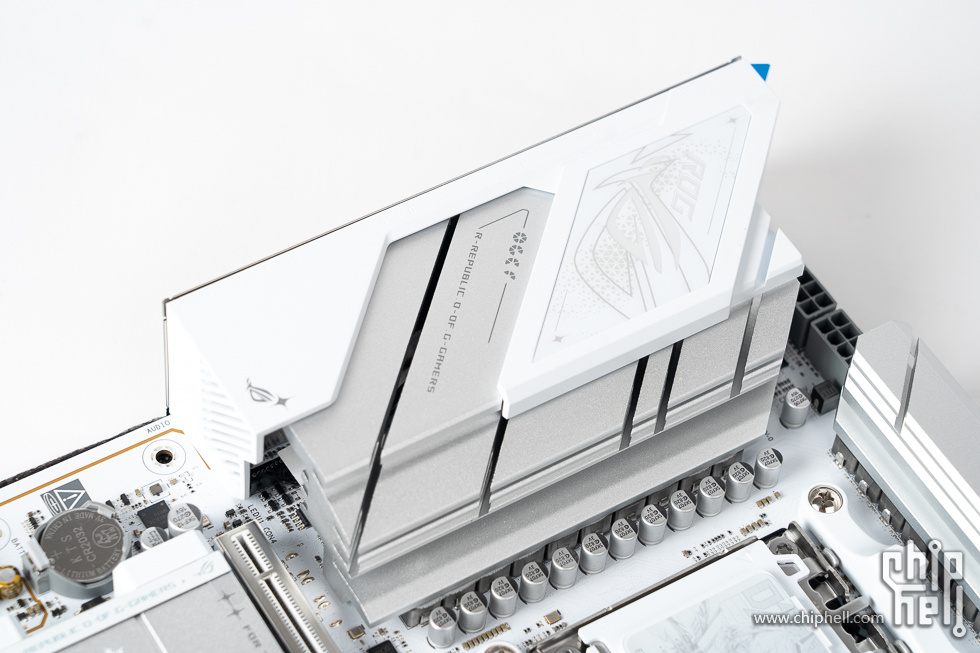

规模庞大的VRM散热片以及目前中高端主板基本标配的一体化IO挡板和装甲。

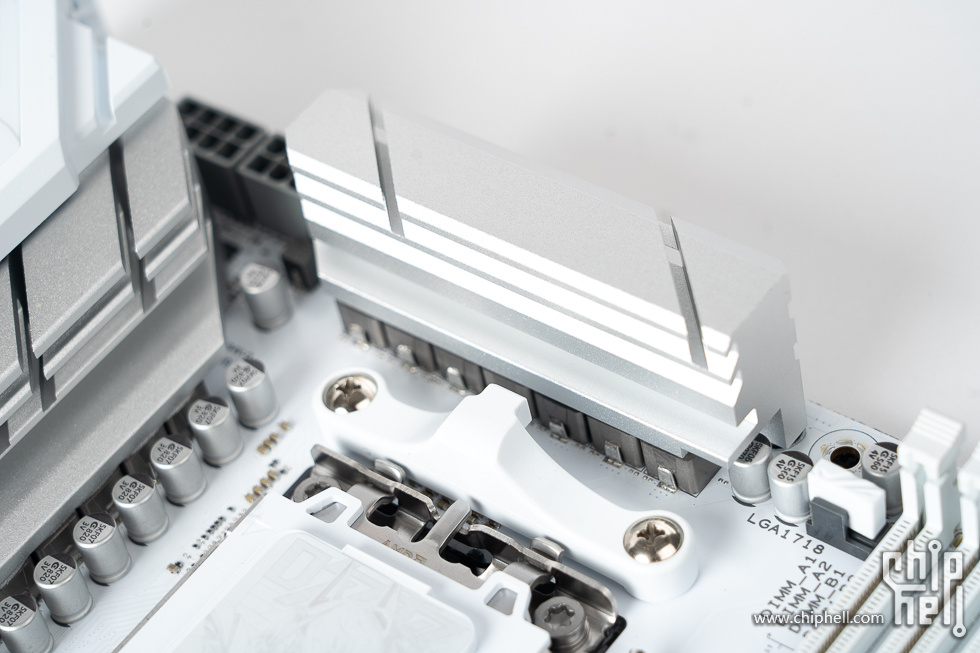

北侧散热片，规模不算大，这样做的好处就是CPU插槽可以做的比较靠上，增强对大型风冷散热器的兼容性。


东北角这里布置着各类风扇、ARGB接针。

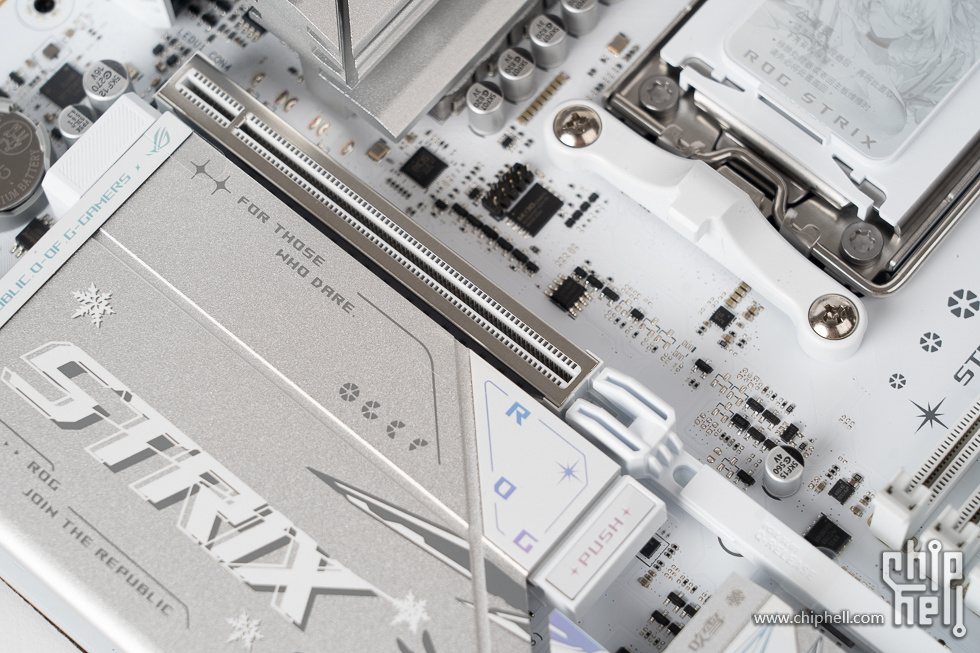

这里可以看到小吹雪的PCIE锁止机构使用了按钮+钢丝传导的旧版卡扣设计，也是我最喜欢的一个设计。

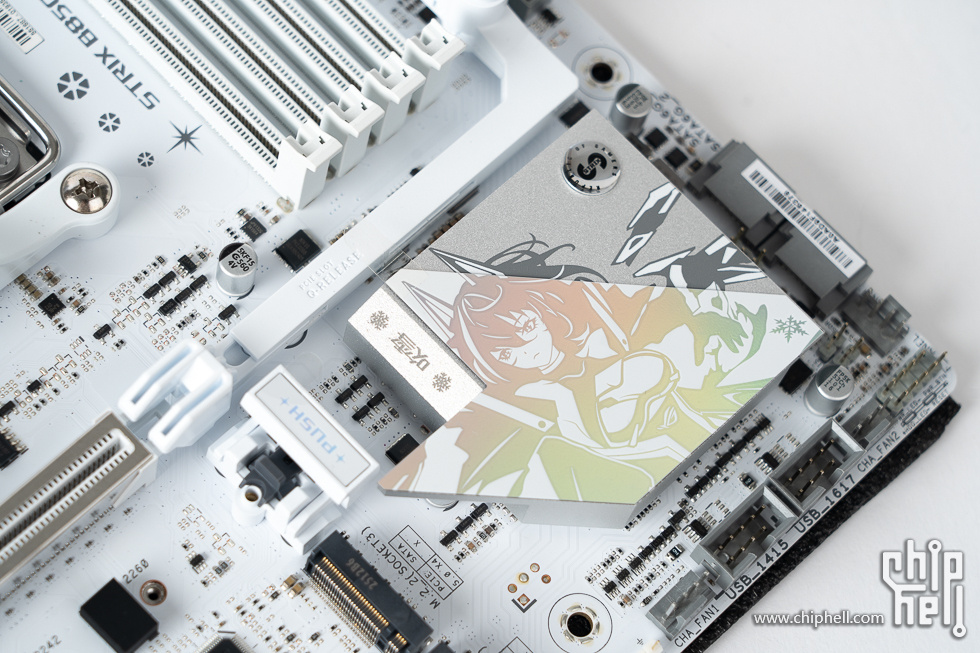

芯片组散热片上的镭雕根据不同角度会呈现出不同的颜色。

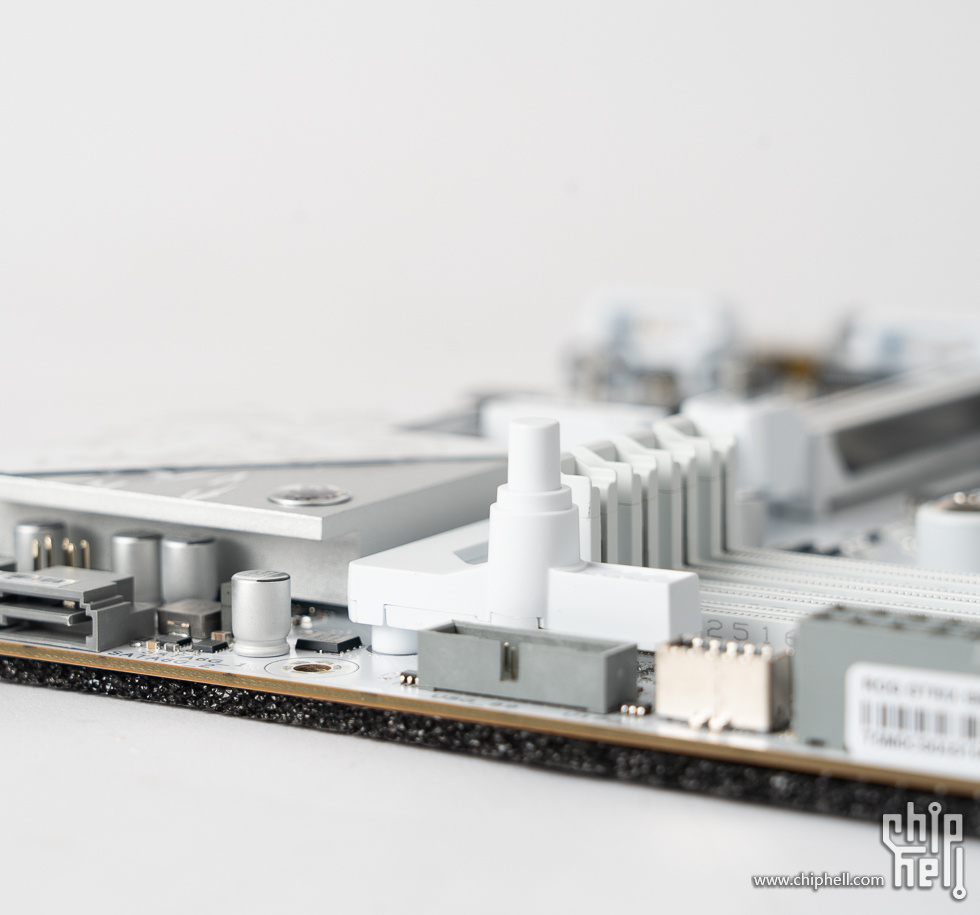

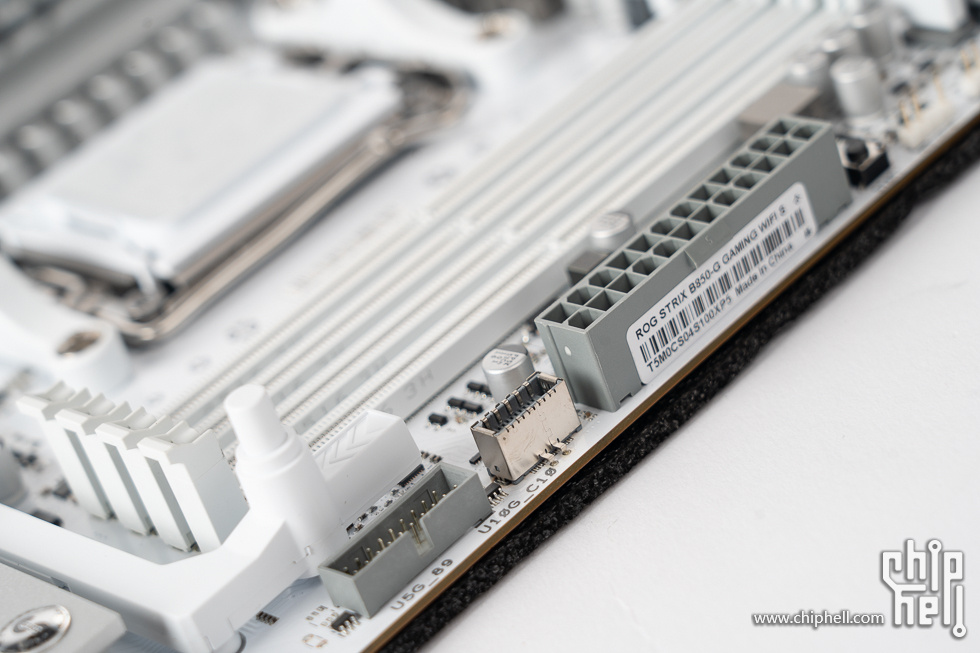

前置Type-C和Type-A接口俱全。以及电源接口上方还提供了板上重启按钮，方便超频玩家。

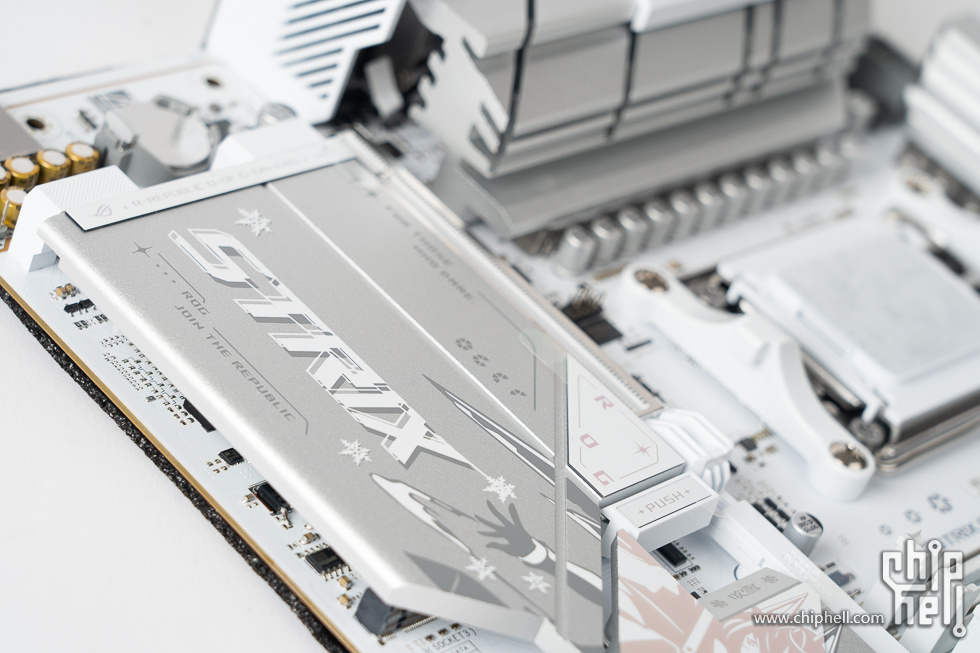

十分厚实的散热片，与芯片组部分组成一个整体。


唯一的一条PCIE 5.0 X16接口，采用了金属加固。

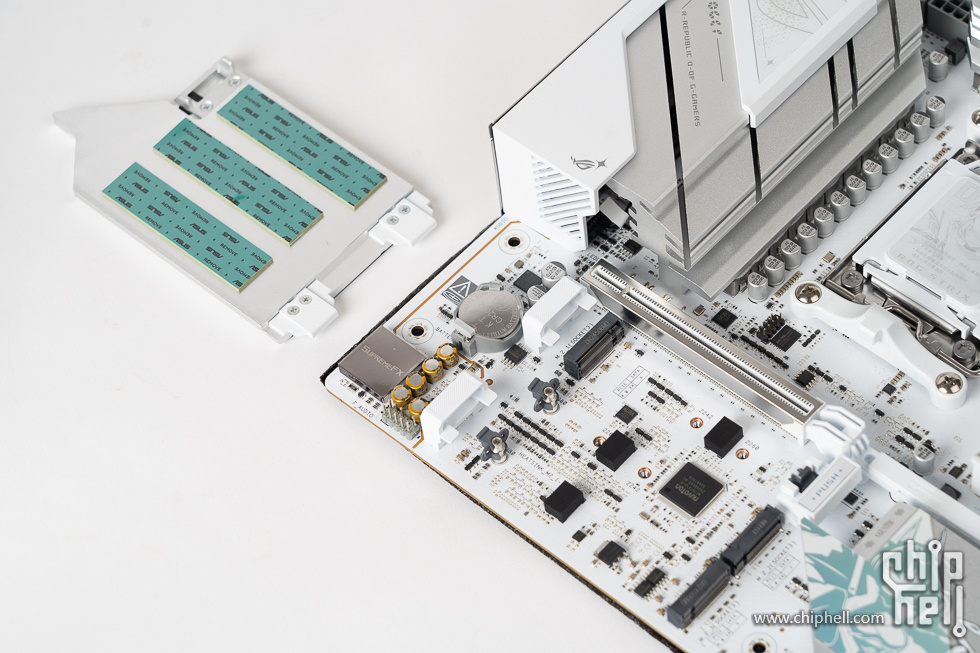

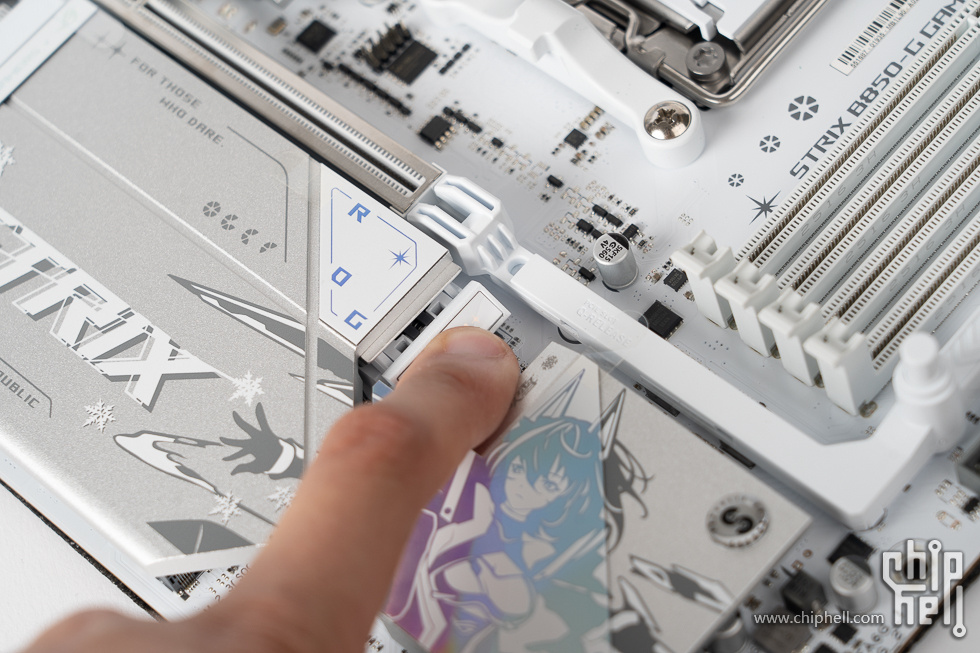

这个散热片的拆卸方式实在是太方便了。向下按压右侧的解锁钮就可以直接拿掉，建议集体学习。

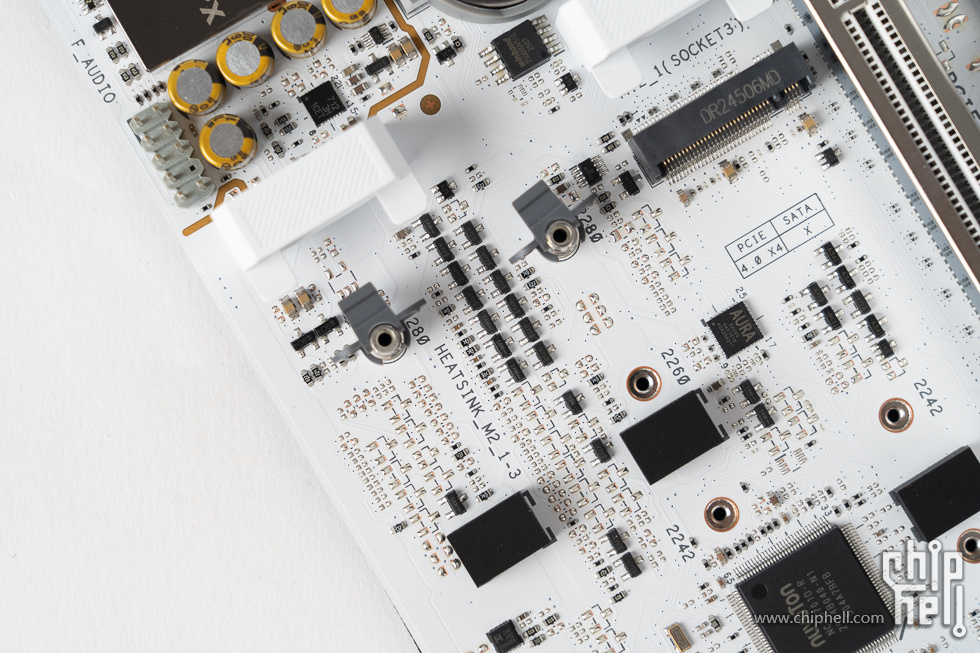

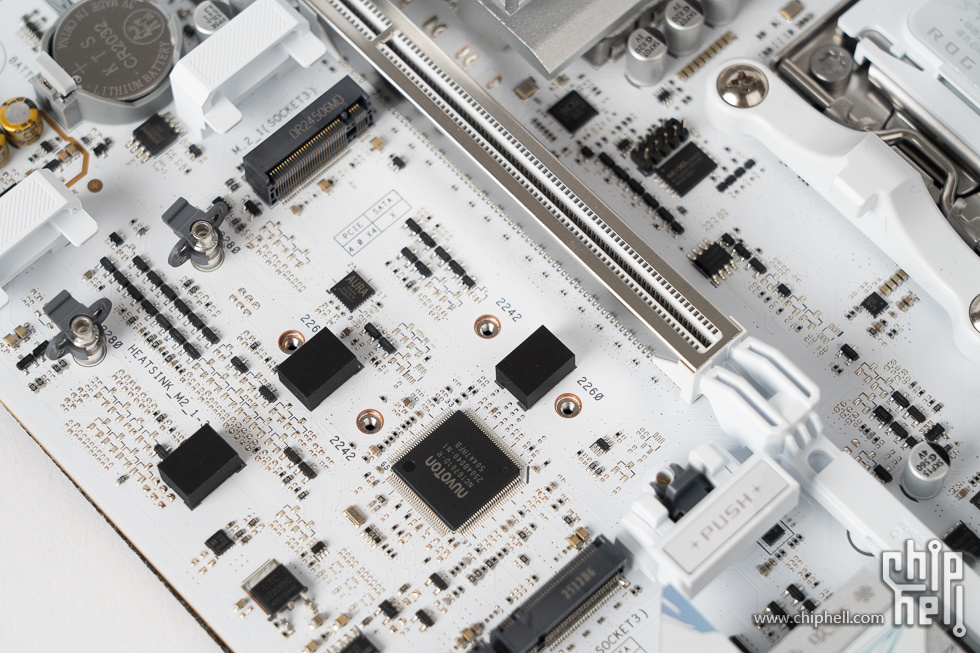

拿掉之后就可以看到3个2280的M.2槽位。


也支持2242和2260规格。


均配备了二代M.2快装卡扣，十分方便。

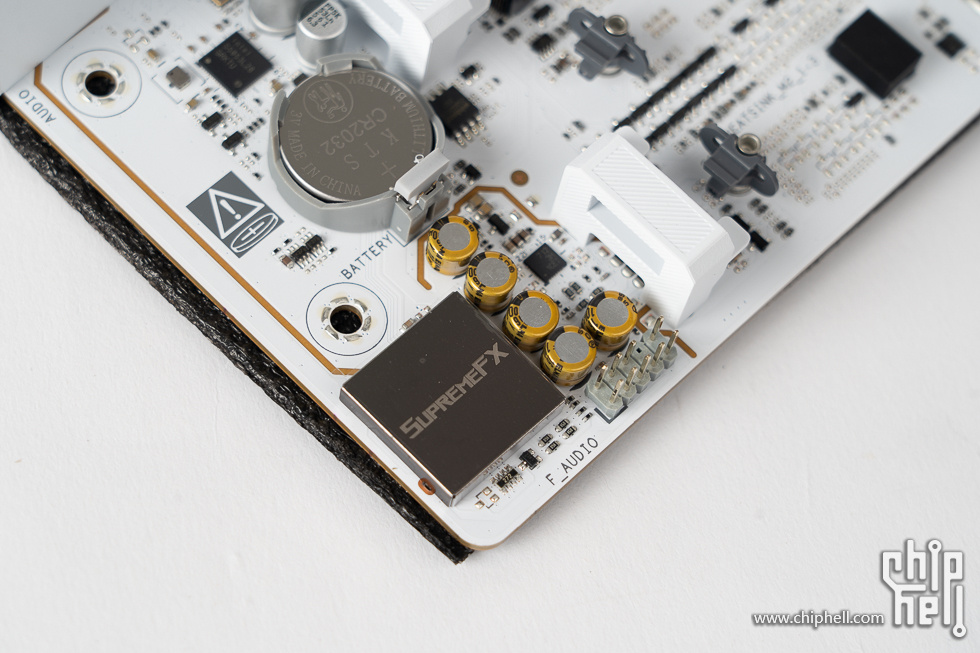

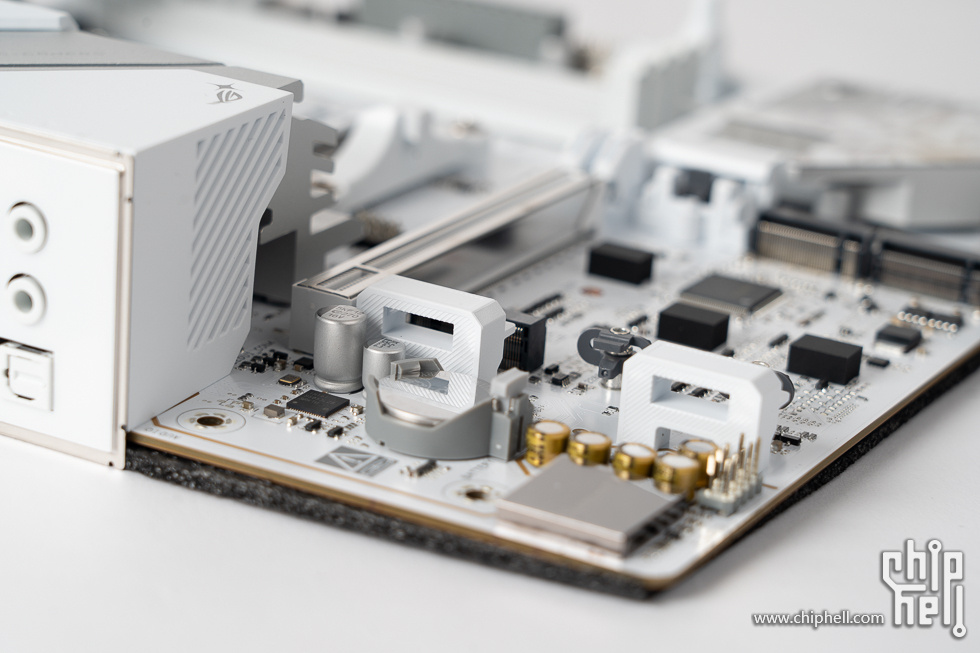

板载声卡隐藏在屏蔽罩下方。


IO装甲下方的小眼睛。

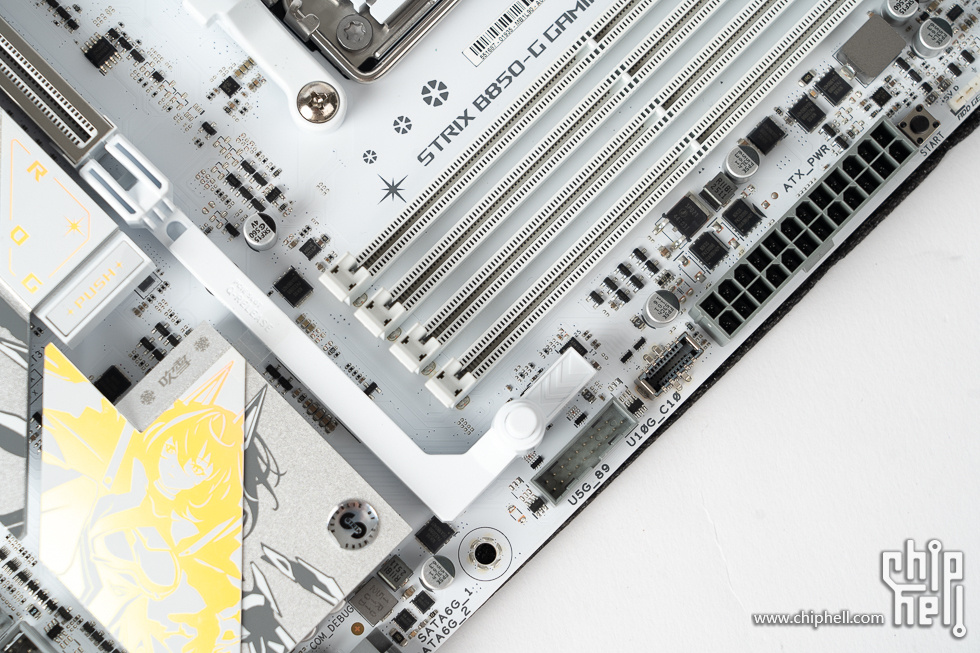

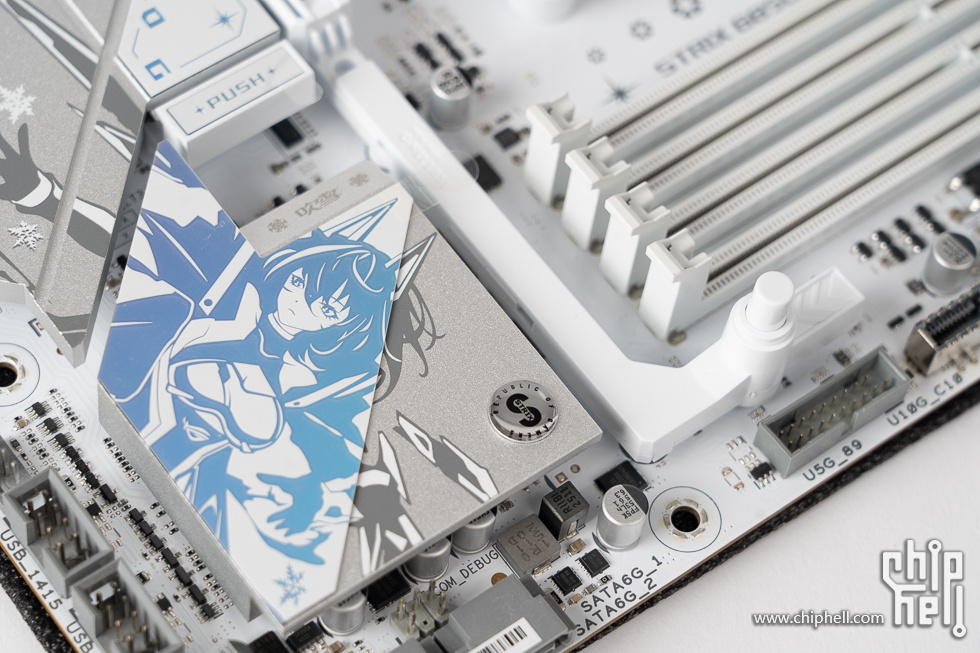

芯片组旁边还给老用户准备了2个SATA接口。



另一端的两个厚重塑料卡扣，用来固定M.2散热片。

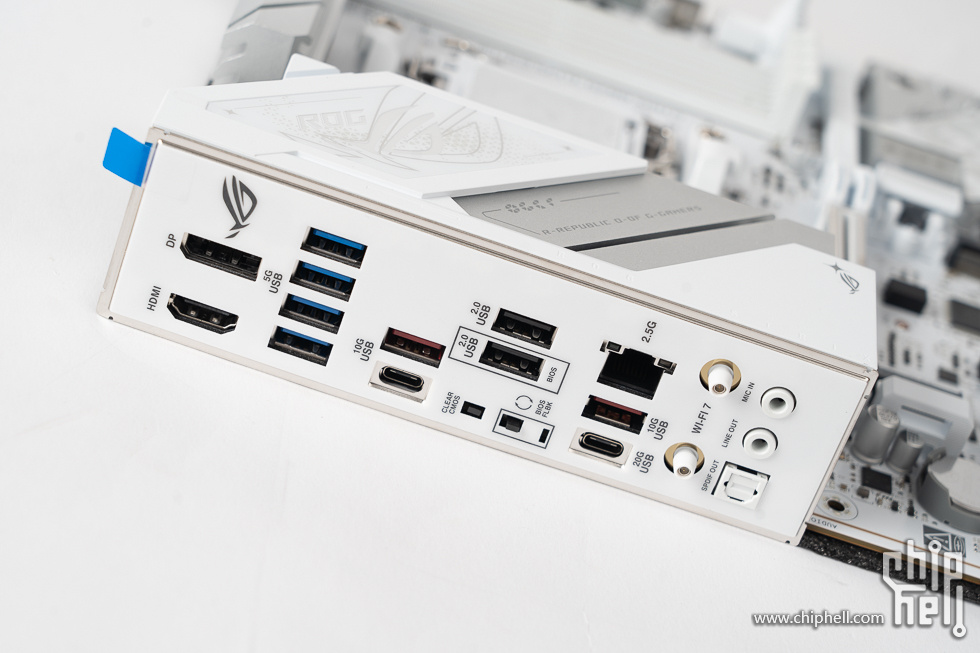

来看看IO挡板侧，视频方面提供了DP和HDMI，USB方面提供4个5G Type-A，2个10G Type-A，2个20G Type-C。音频方面提供了spdif、耳机和麦克接口。同样支持无U刷bios和bios重置按钮。


快插WiFi接口，拆装都十分方便。

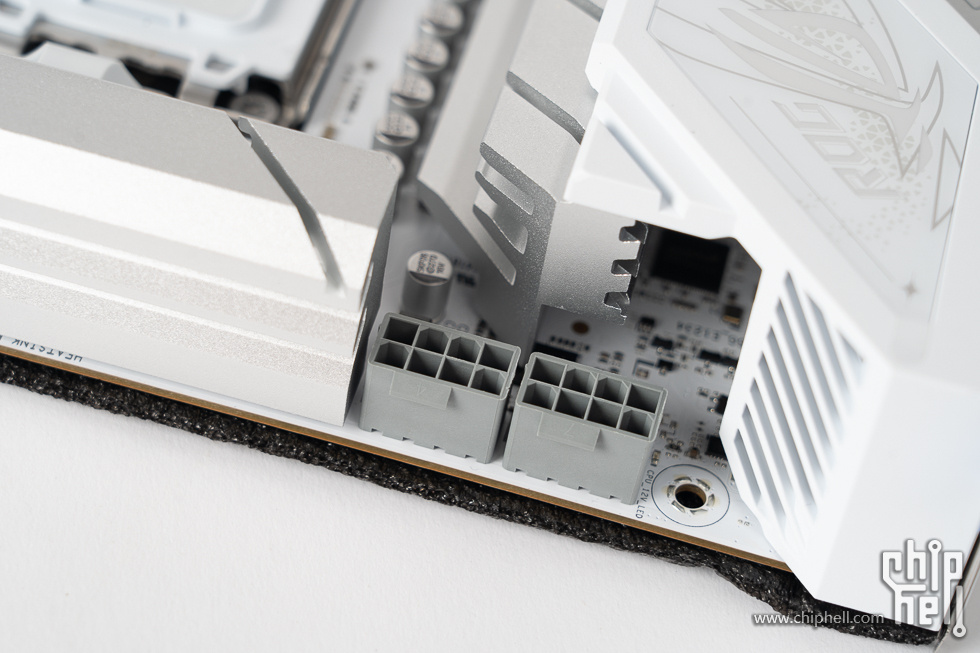

CPU方面提供两个ProCool 8PIN接口。对了，为了可以更好适配吹雪的外观，供电等插槽全都做成了灰色。


4条DDR5内存插槽。


解锁钮特写。


整齐的供电，为CPU输送稳定的能源供应。

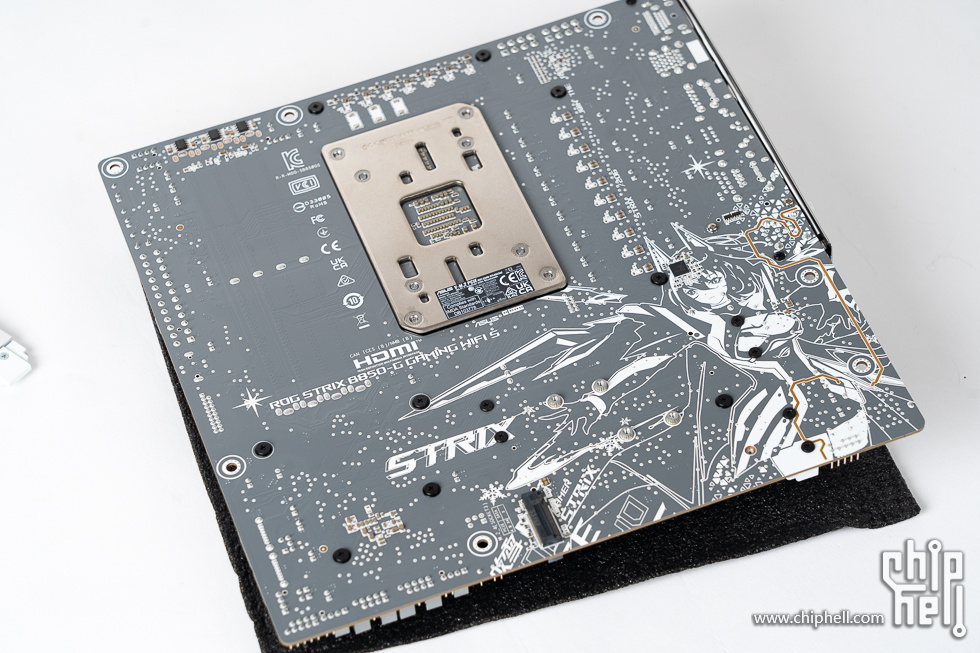

背板侧翻过来就能看到吹雪的半身立绘。

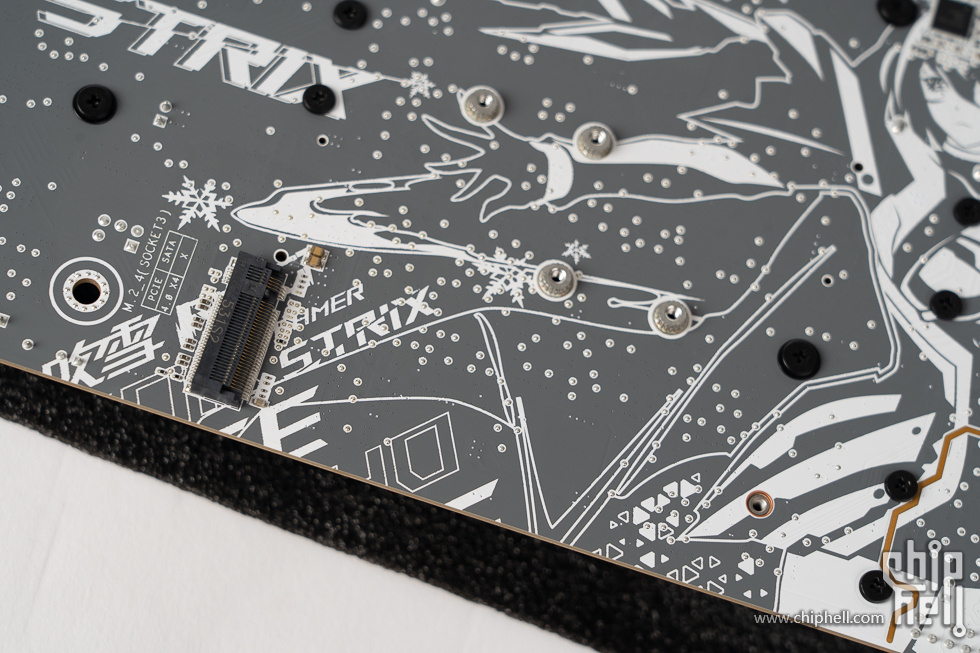

这里不要看漏了，背面还有一个M.2插槽，只支持2280规格。这样B850G小吹雪就配备了4个M.2插槽，存储方面根本不用担心。


说明书、配件包和附送的质感超棒的贴纸。

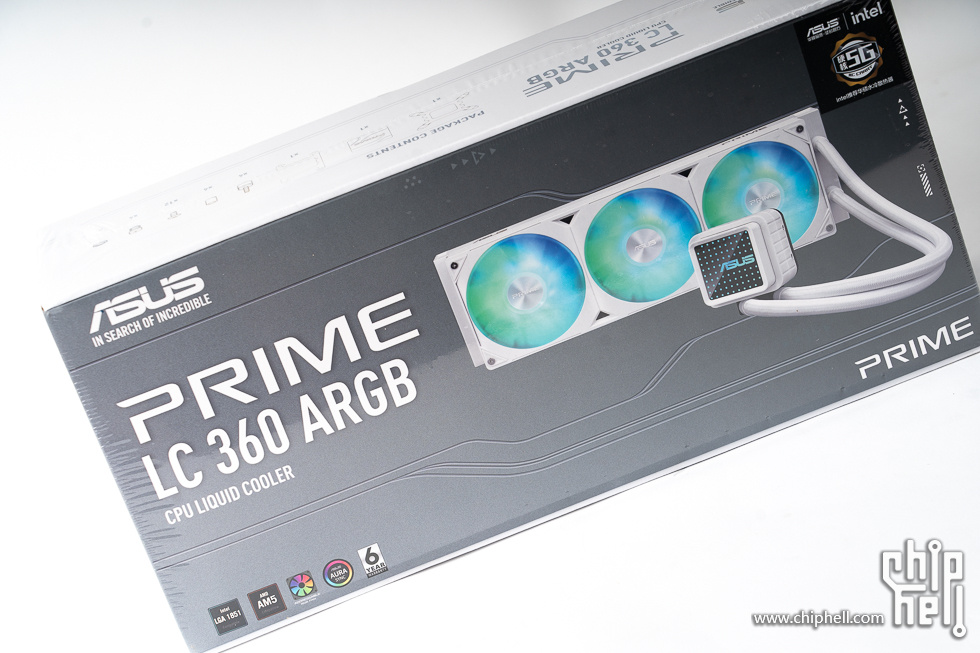

散热方面选择PRIME系列的360白色型号。包装正面使用深灰色。

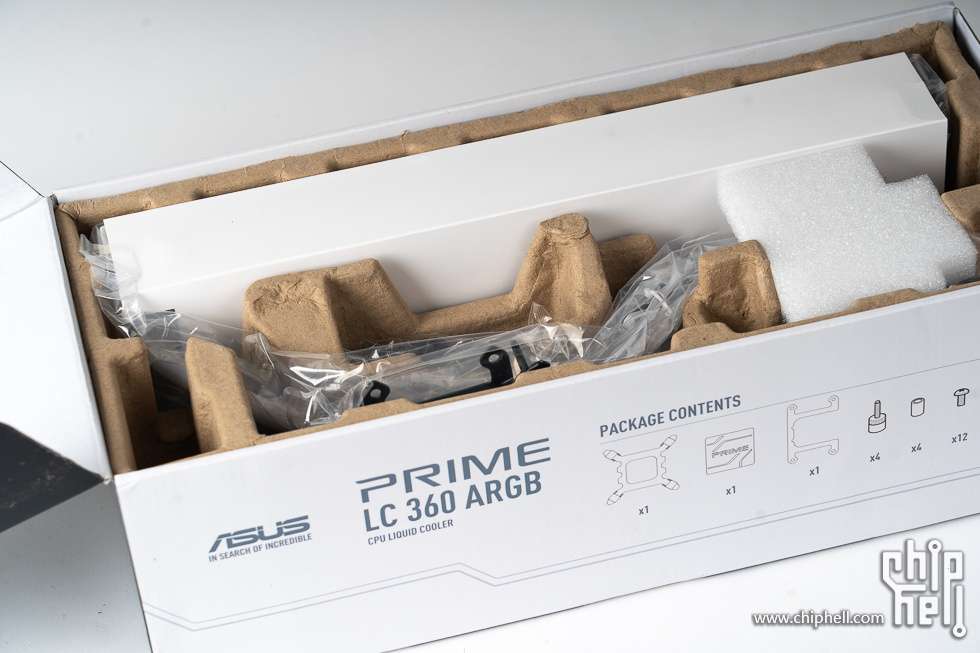

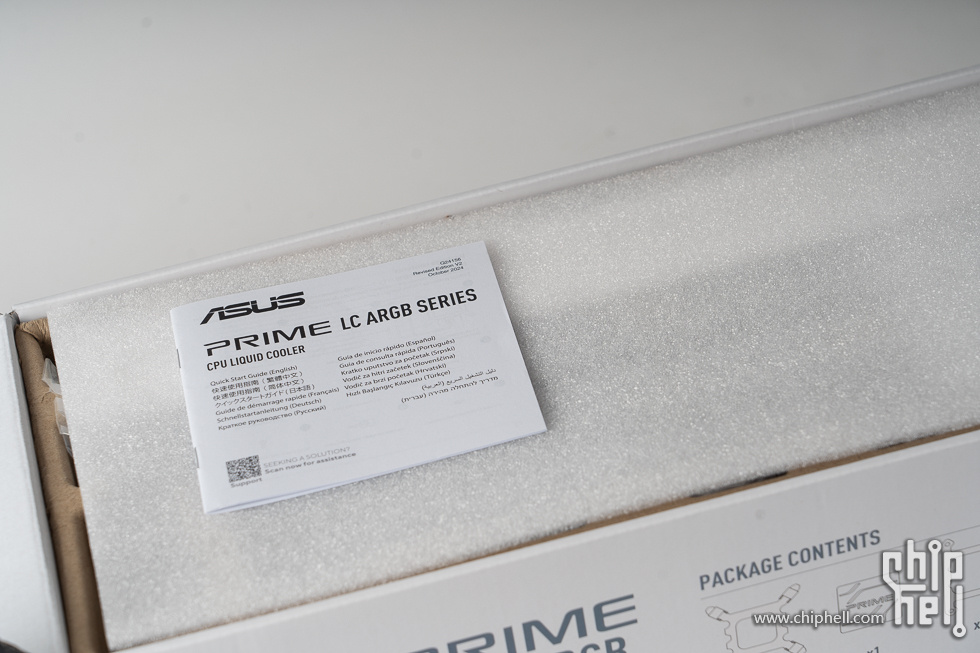

打开盒盖就能看到一本说明书。


打开就能看到风扇是预装好的，省去了玩家自己拧12颗固定螺丝的麻烦。

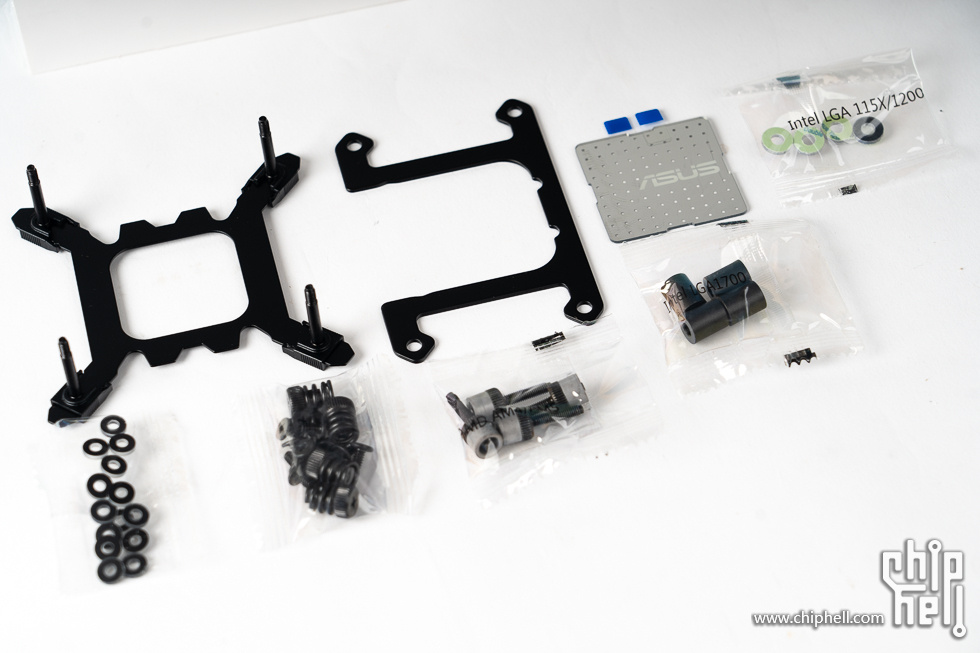

全平台扣具，以及如果觉得冷头上PRIME几个字样信仰不足，还有一个印着ASUS的可以替换。

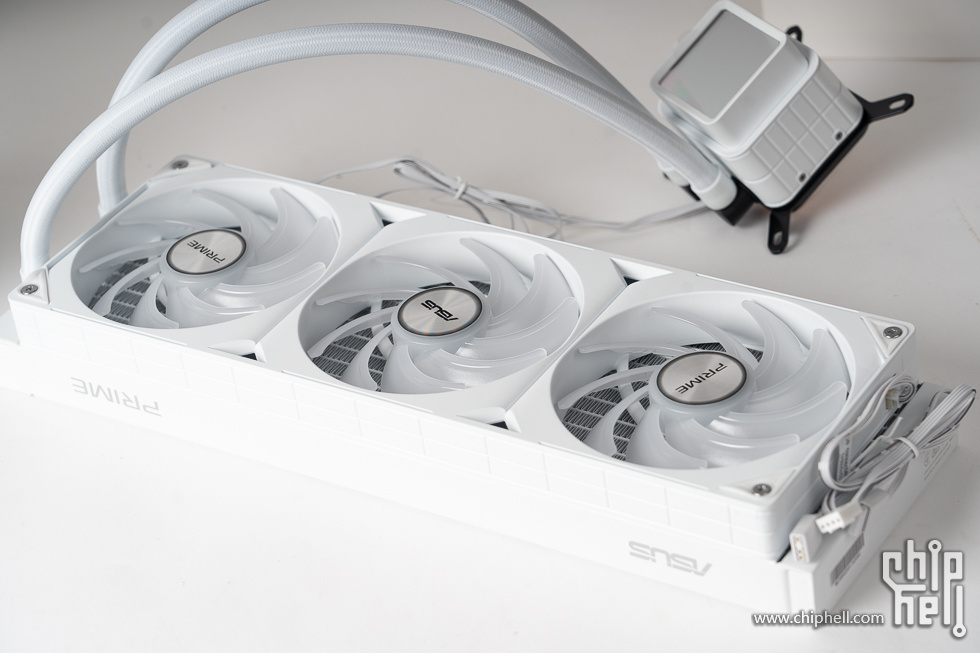

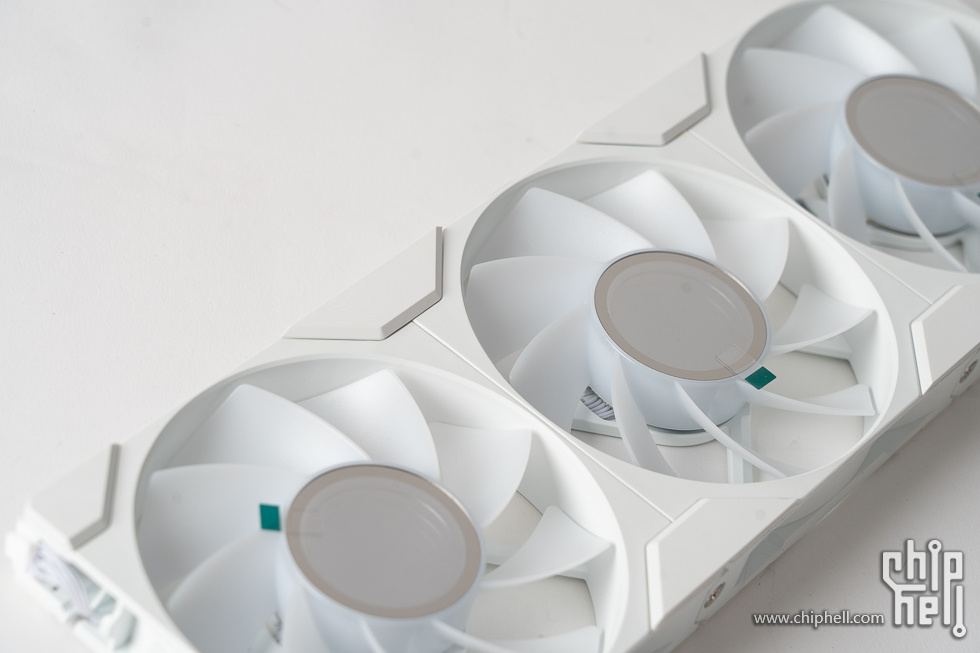

打开发现风扇直接使用了360连装版本。这也是个好设计，能少连很多根线。

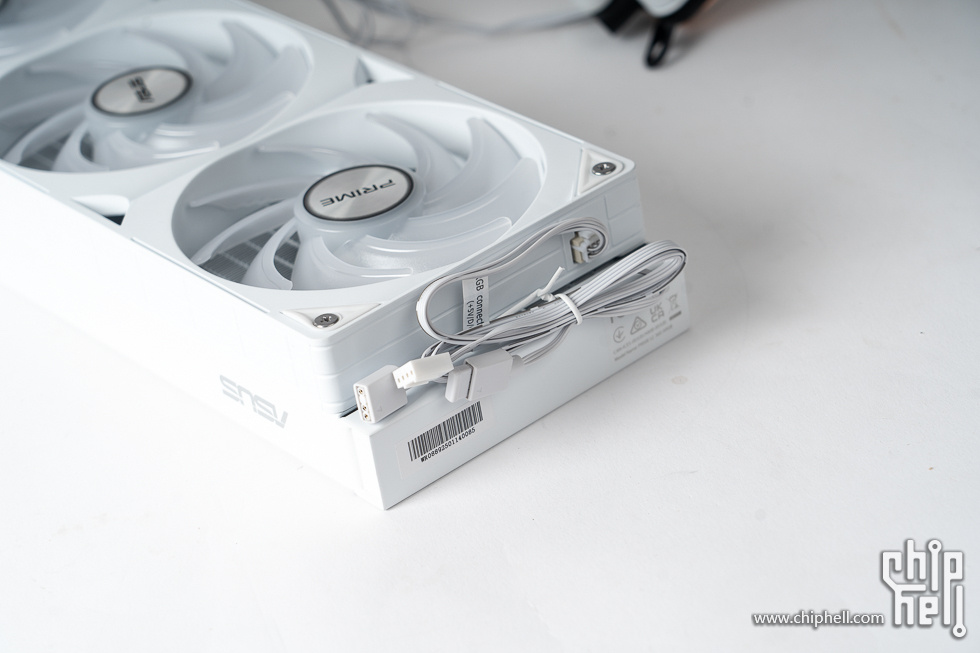

供电和ARGB接头盘做一团放置在冷排最外侧。


风扇整体看来还是比较扎实的，扇叶做工细腻，铭牌金属质感也是点睛之笔。

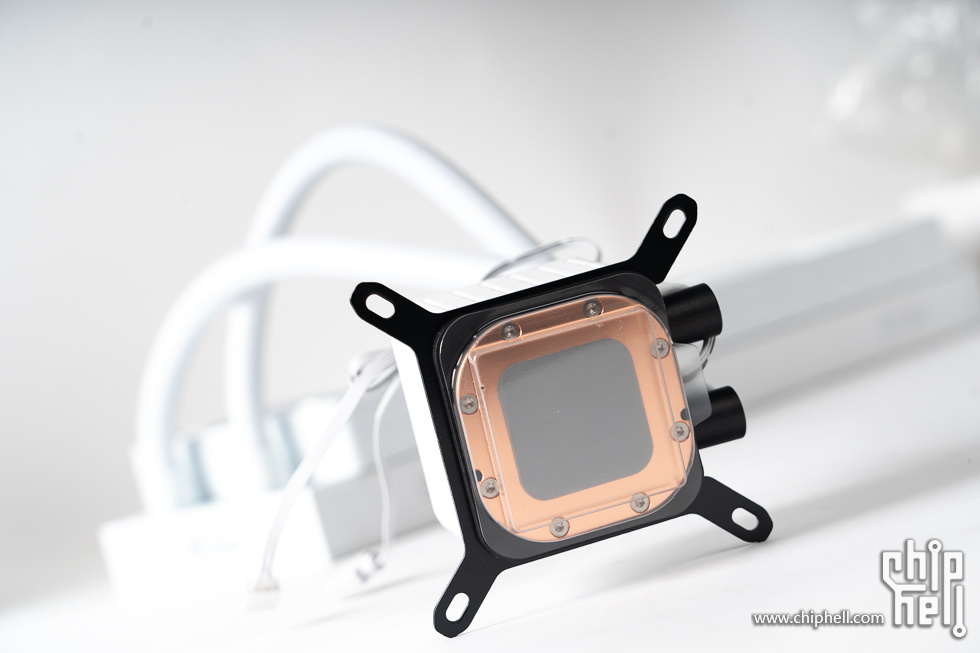

铜底未镀镍，预先涂好了硅脂，上面有预装保护盖。

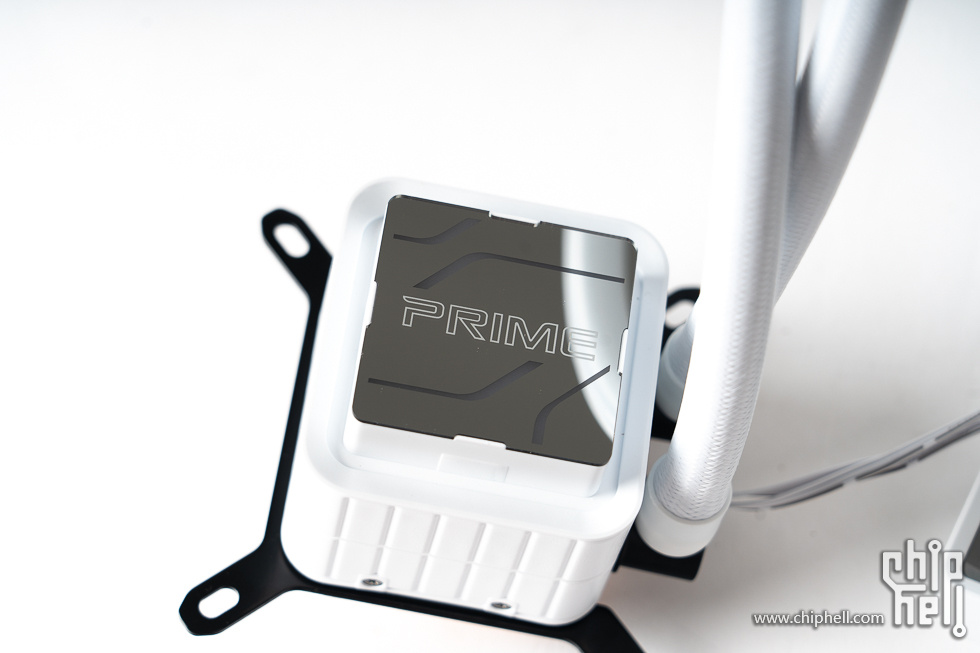

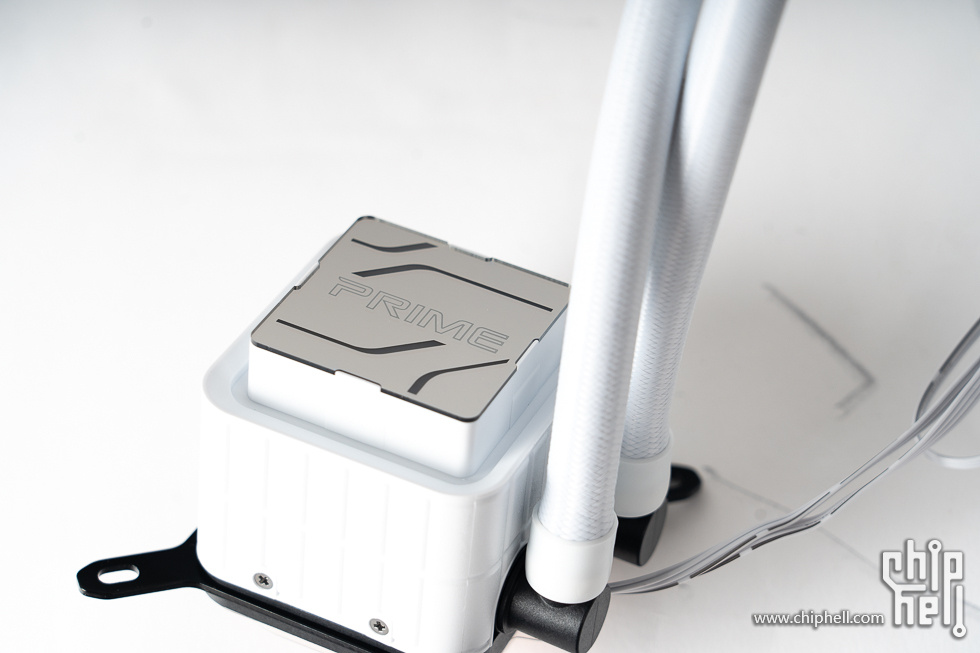

拿掉磁吸的冷头顶盖就可以替换里面的显影片了。

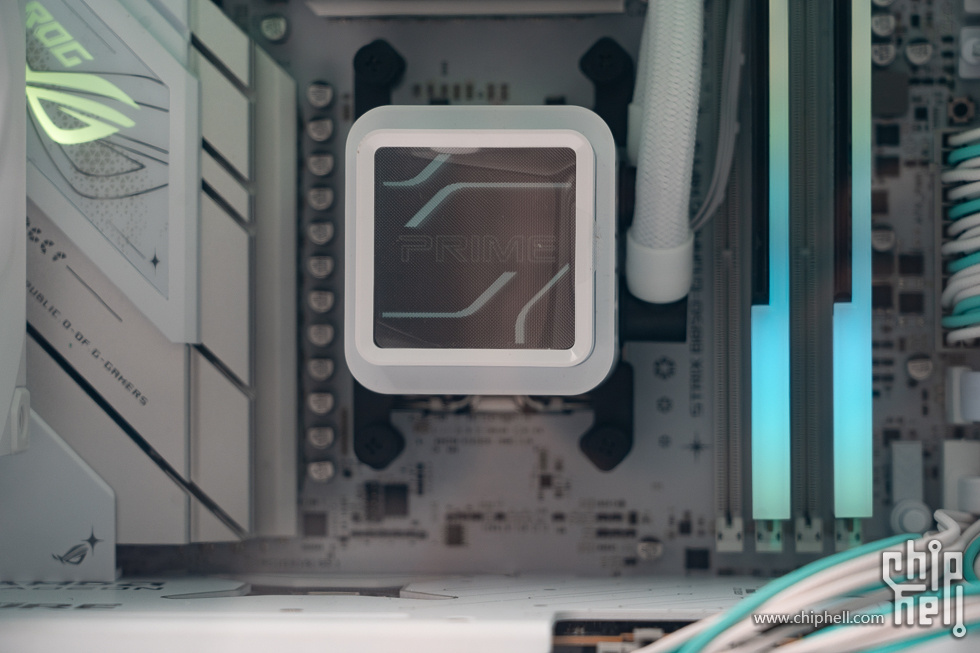

我这里没有更换，就用这个吧，也不影响性能。


顶盖四面各有一枚磁铁。安装的时候手感不错。


电源，辨识度非常高的天选系列标志性青绿色。


背面不像一般电源产品那样，印刷着满满的性能参数，而是一些简单的特性介绍以及一张天选姬的半身照。


打开盒子就能看到附赠的贴纸。类似电镀的质感很好看。


这个外壳的印刷工艺我不知道应该怎么形容，十分清晰精细是一方面，而且会根据视角产生一些变化，像是不会反射正向的光线，而会反射斜向的。所以正面这个角度看上去是黑色。


换一个角度侧视就变成了烫银的感觉。有大佬知道这工艺叫什么解释一下？


整个外壳的漆面也是十分细腻，摸上去就值钱——真的，直观感受。

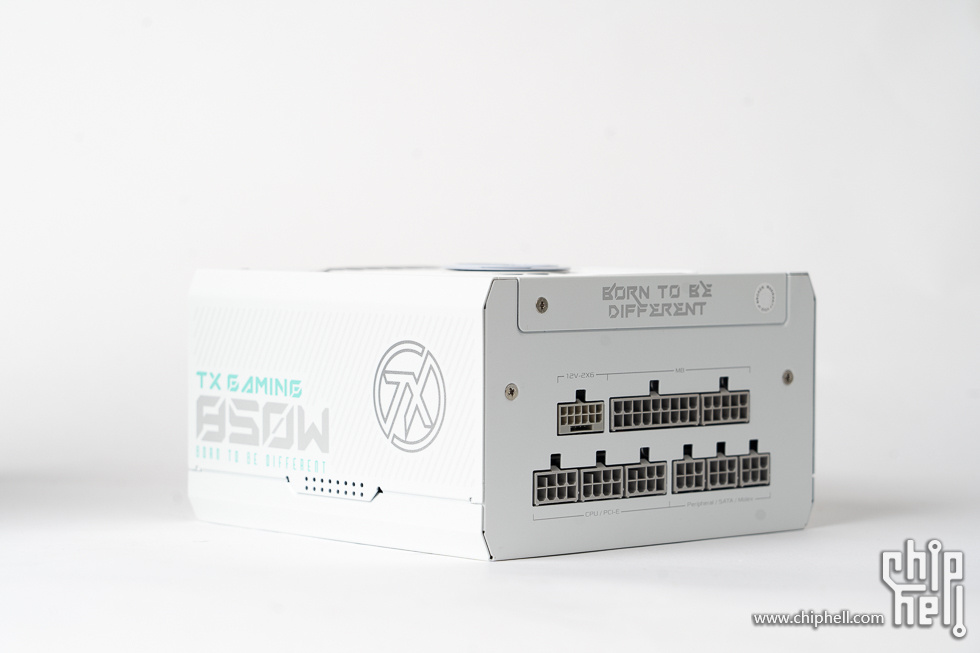

转过来看看接口。一个12vhpwr，一组主板24pin，三组pcie/cpu，三组sata。大多数场合都足够了。如果要问CPU占用两个的情况下，pcie要是需要3条怎么办？TX 850W自带了一条12vh转8pin×2，本次装机为了展示我就用上了这根线。

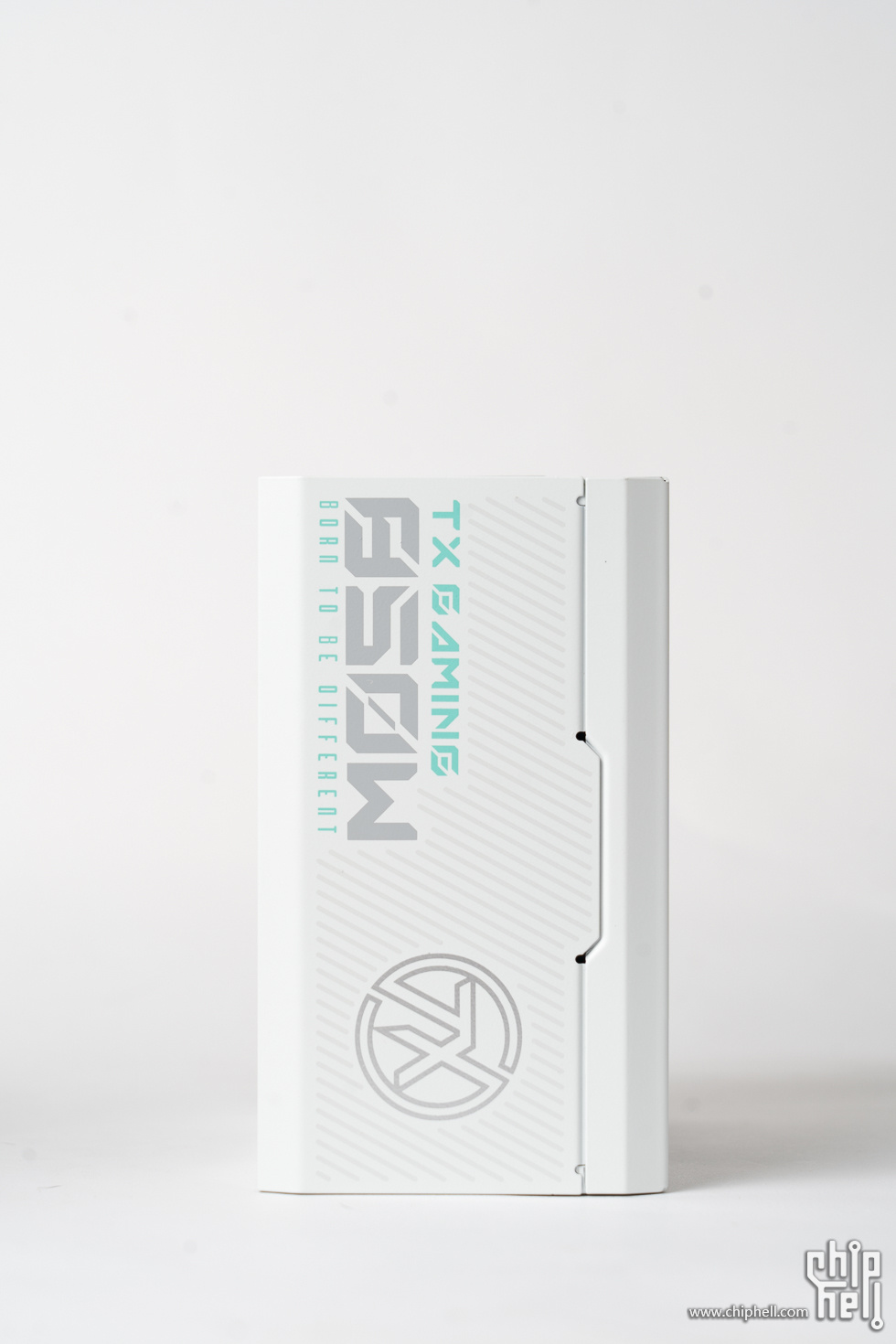

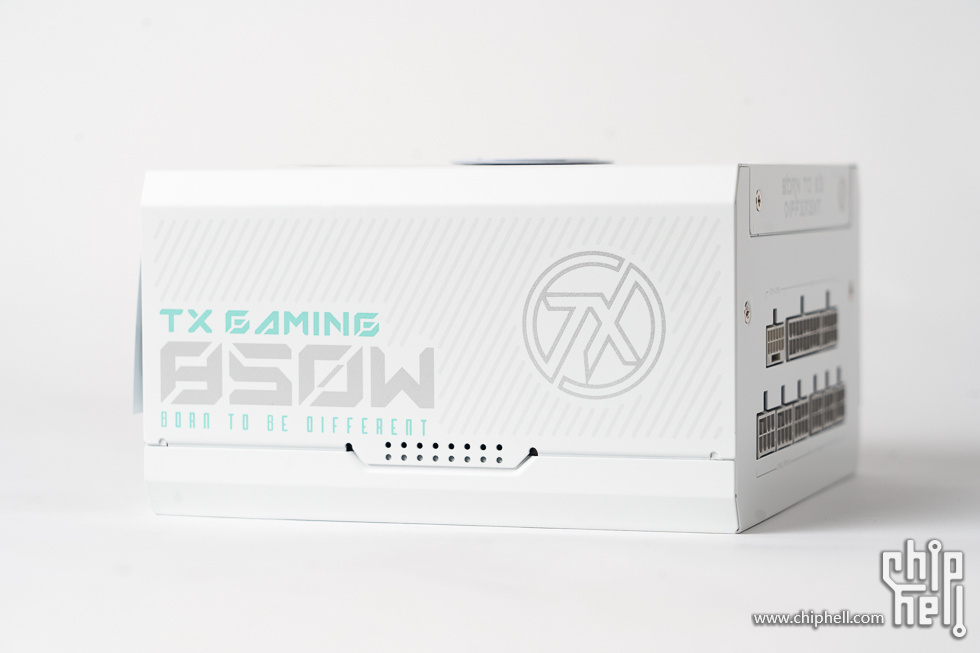

竖起来感受一下外壳的漂亮的倒棱。

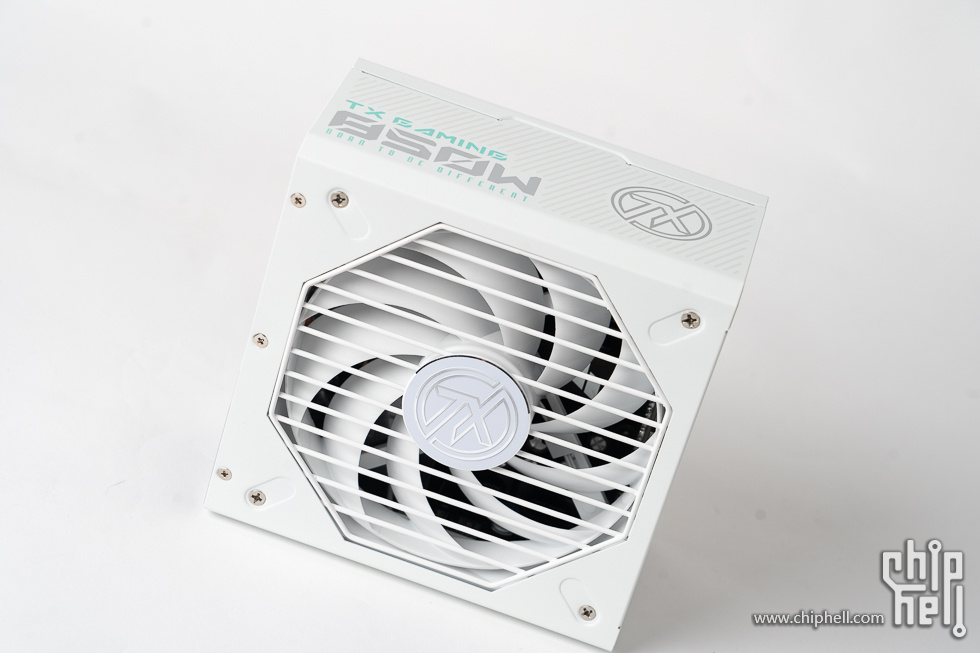

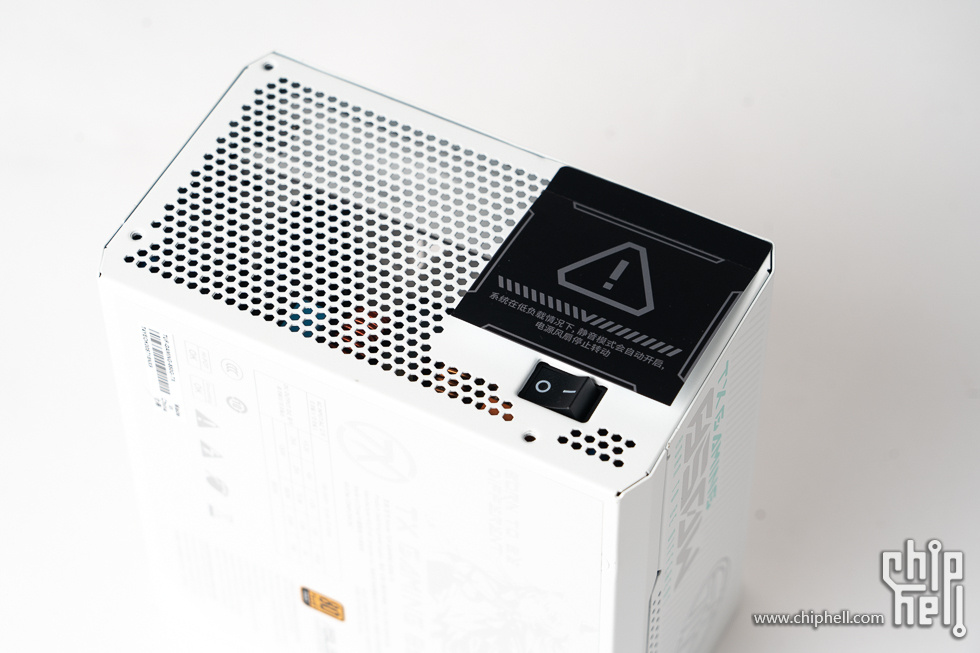

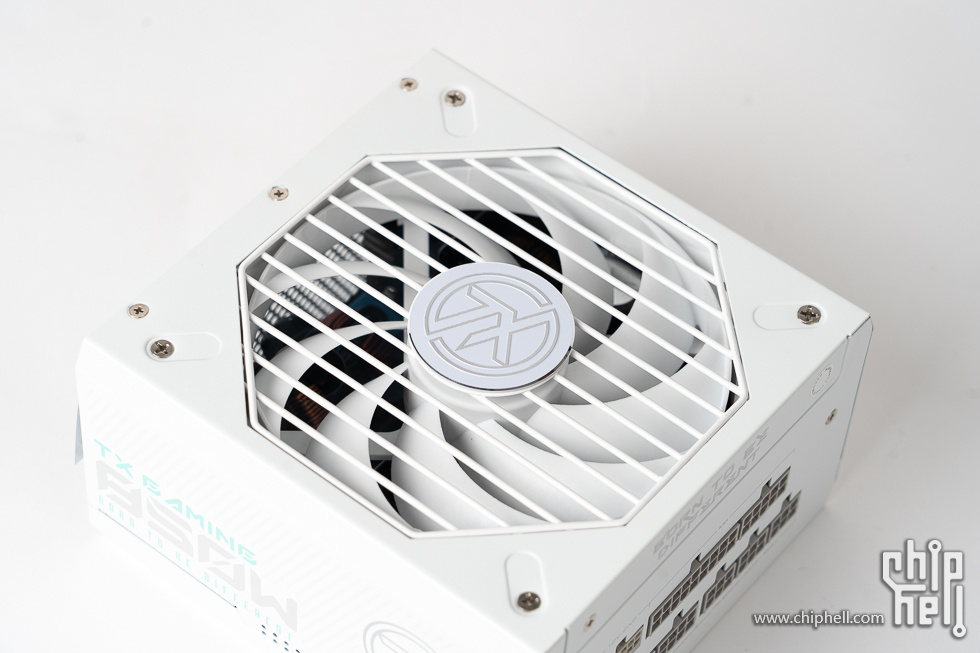

配备一颗12cm9叶联叶扇散热，默认应该是支持低负载停转，就不提供可选开关了。


电源接口有一枚贴纸保护。

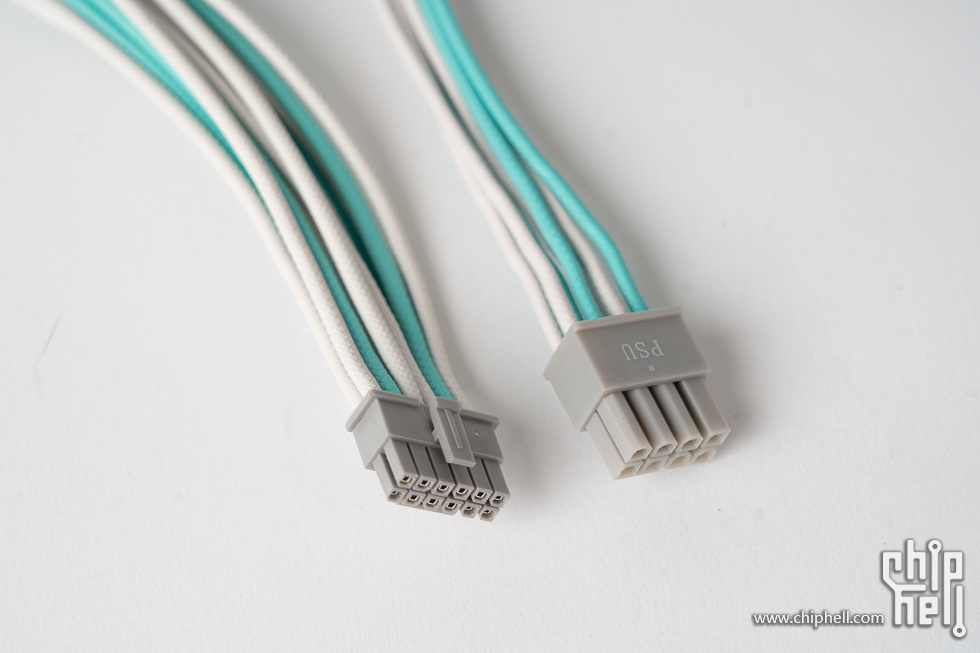

搭配的线材同样十分具备辨识度，采用白色和青绿色相间的设计，而且接头也做成了灰色，跟小吹雪的适配度+100。

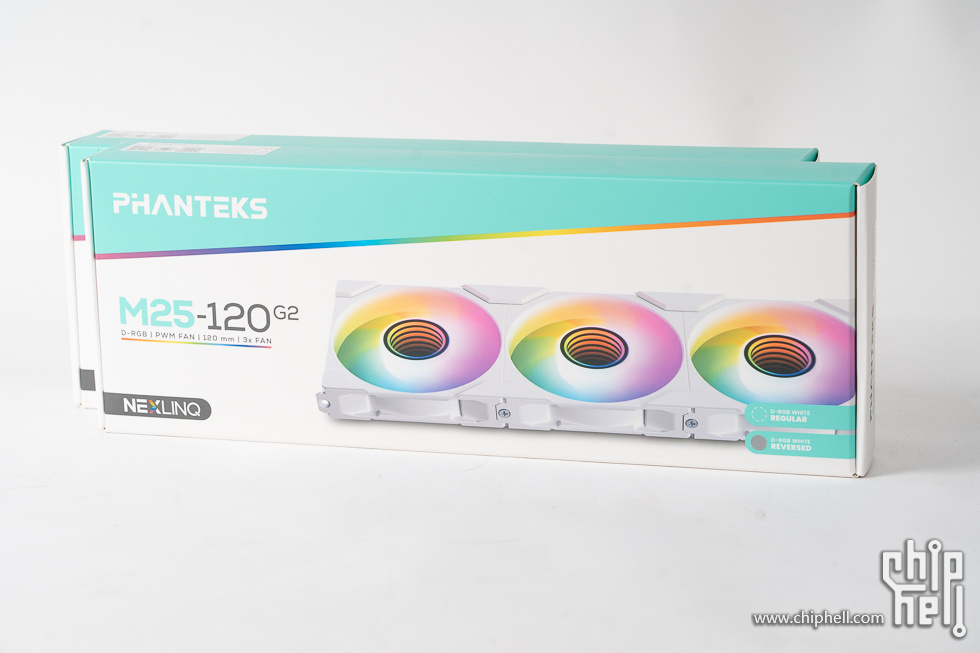

开箱机箱之前先拆了风扇。搞了两组追风者的M25-120G2为机箱进气。

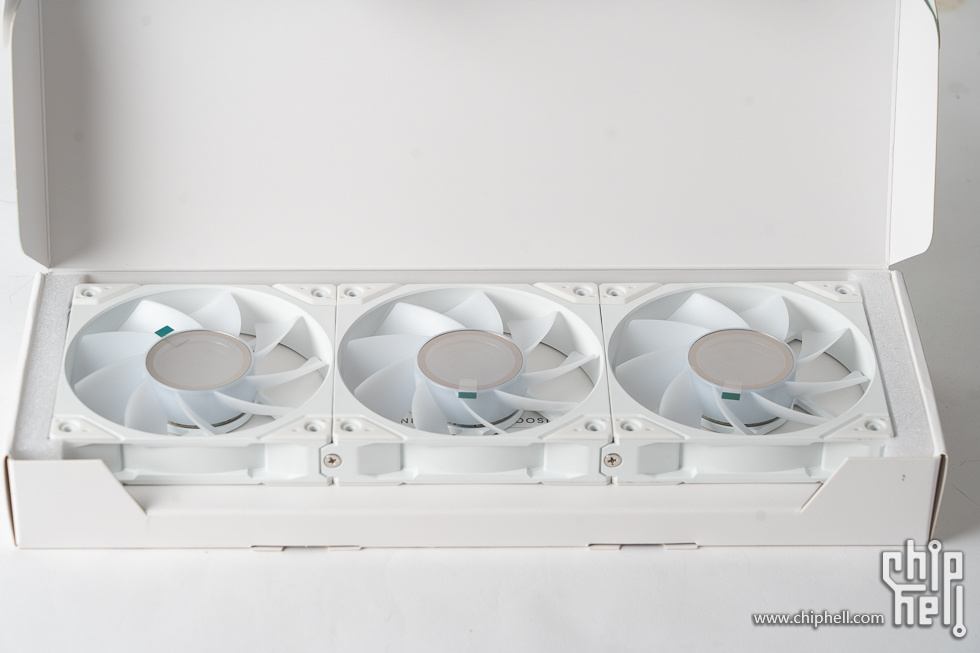

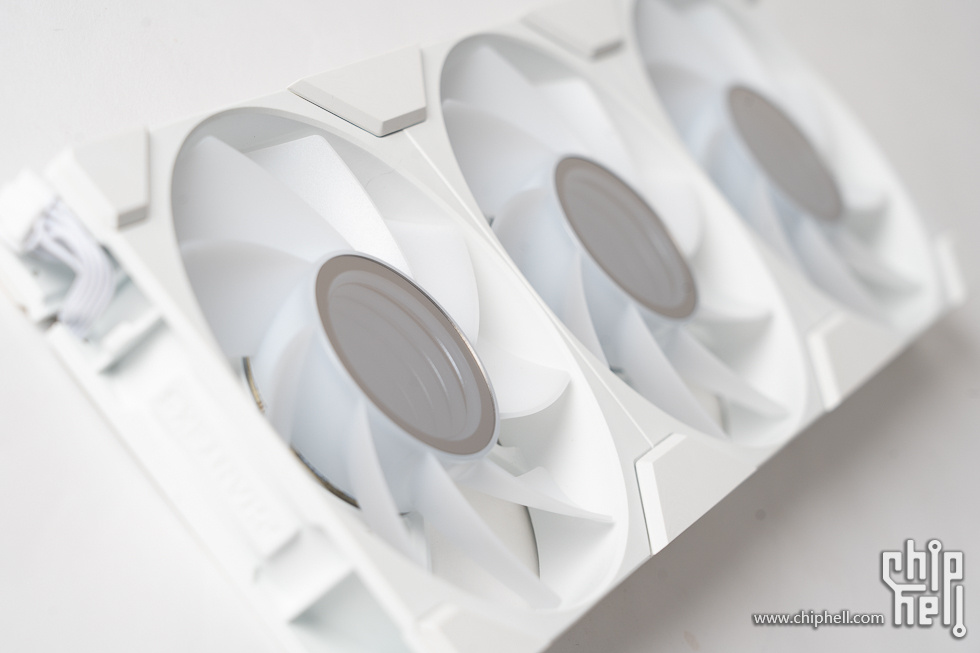

打开盒盖，三颗已经连在了一起，这里其中一组需要拆掉一枚，因为XT M3正面只能容纳两颗。


拿出风扇，内盒顶部还写着一句感谢致辞。

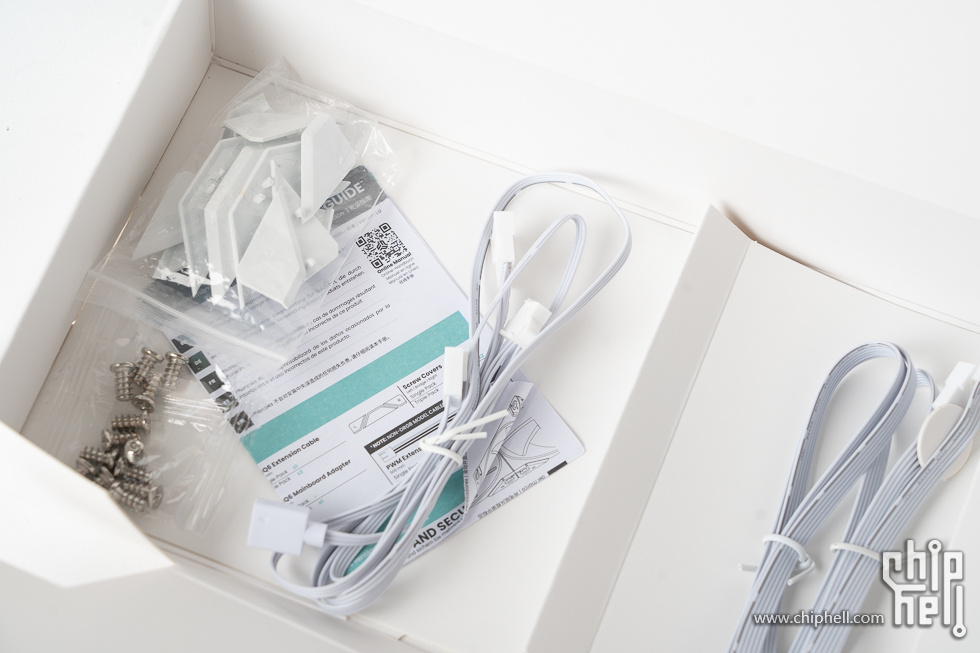

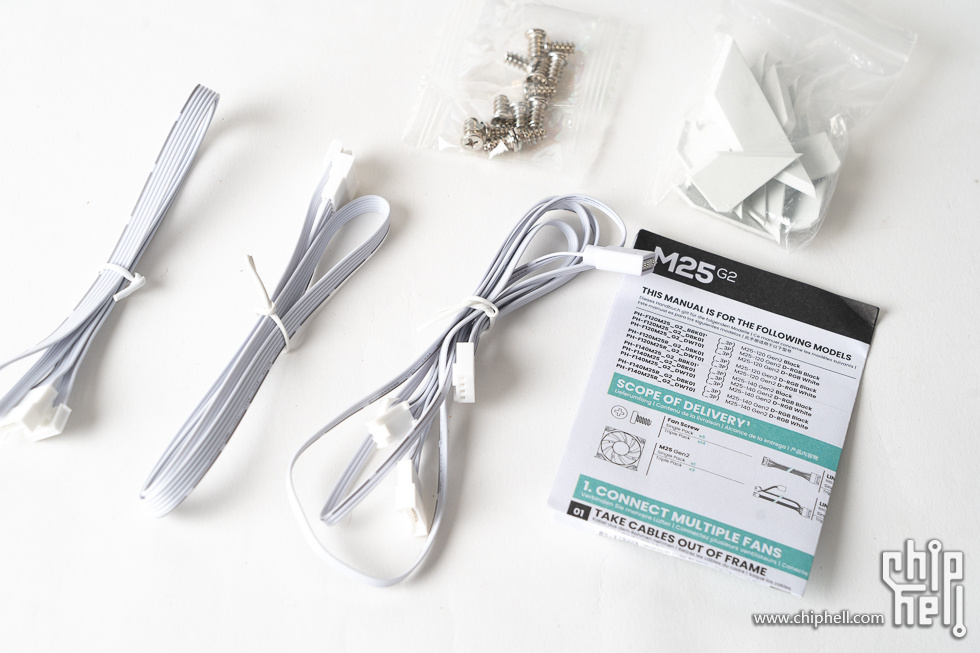

掀开内盒就可以看到连接件、固定螺丝和供电、ARGB线缆。




盖上连接件，视觉效果就很棒了，完全看不出是三颗分开的风扇。

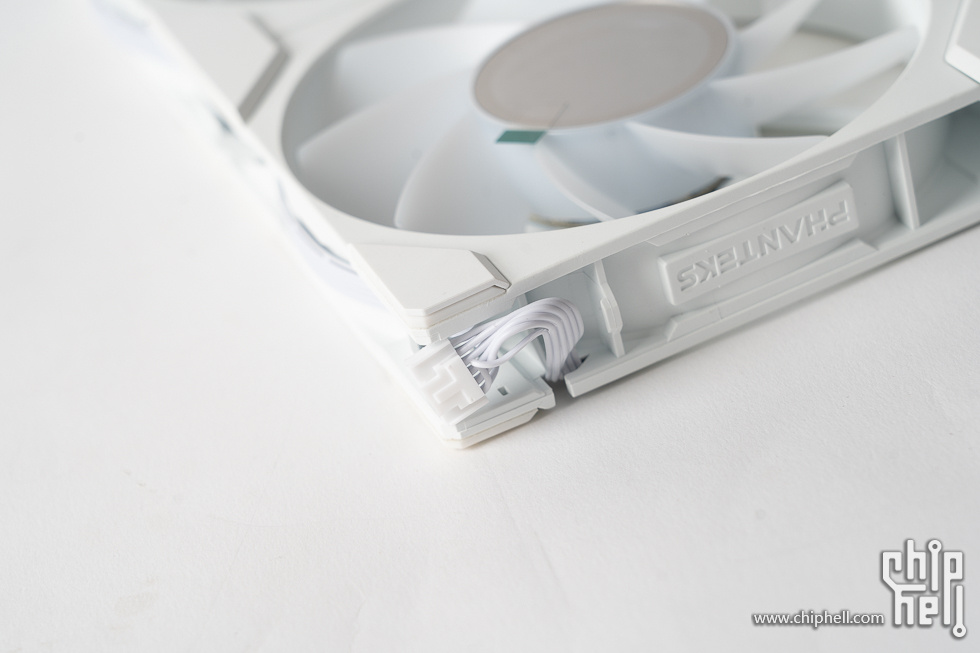

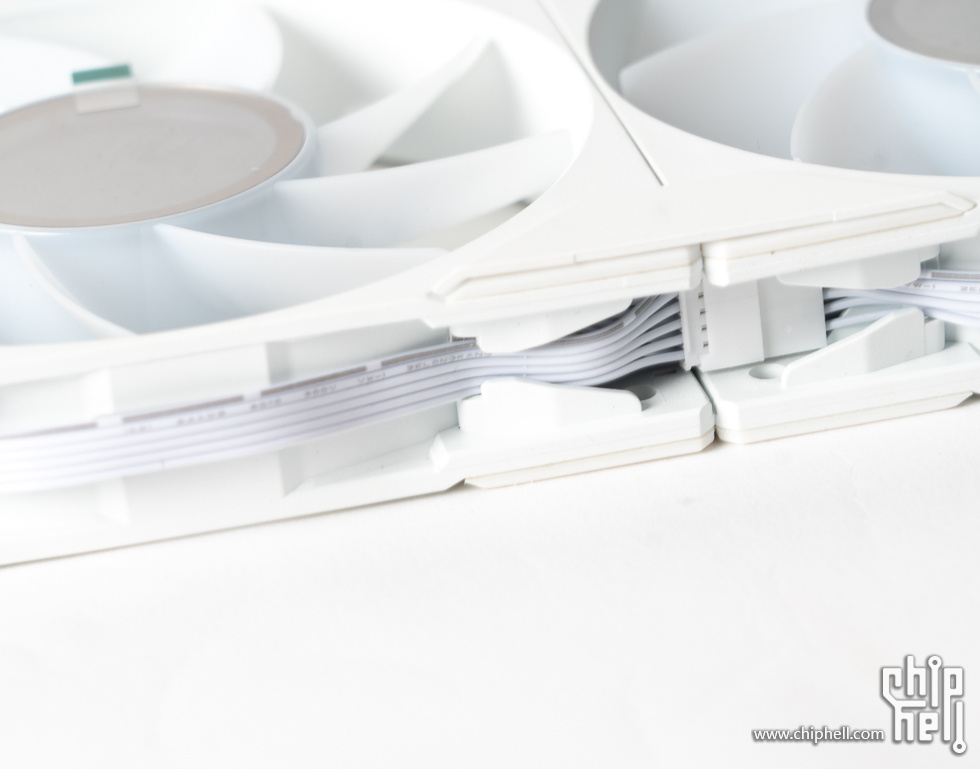

也许是为了降低成本，没有沿用之前的触点+连接桥设计，转而使用了更常见的线缆连接。但因为侧面框架设计上留足了藏线空间，视觉效果还是不错的。


另一侧用一颗螺丝固定，起到加固作用。


尽头的一根线头负责连接延长线。

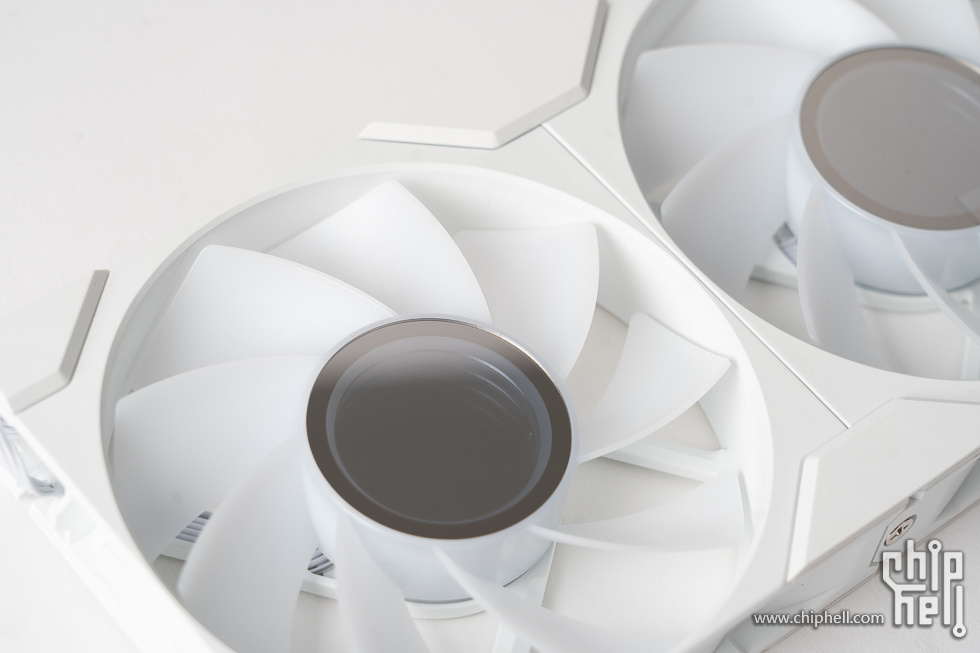

轴心这里使用了无限镜面设计，感觉像是中空的。


反叶专门用于在进风的同时保持外观。

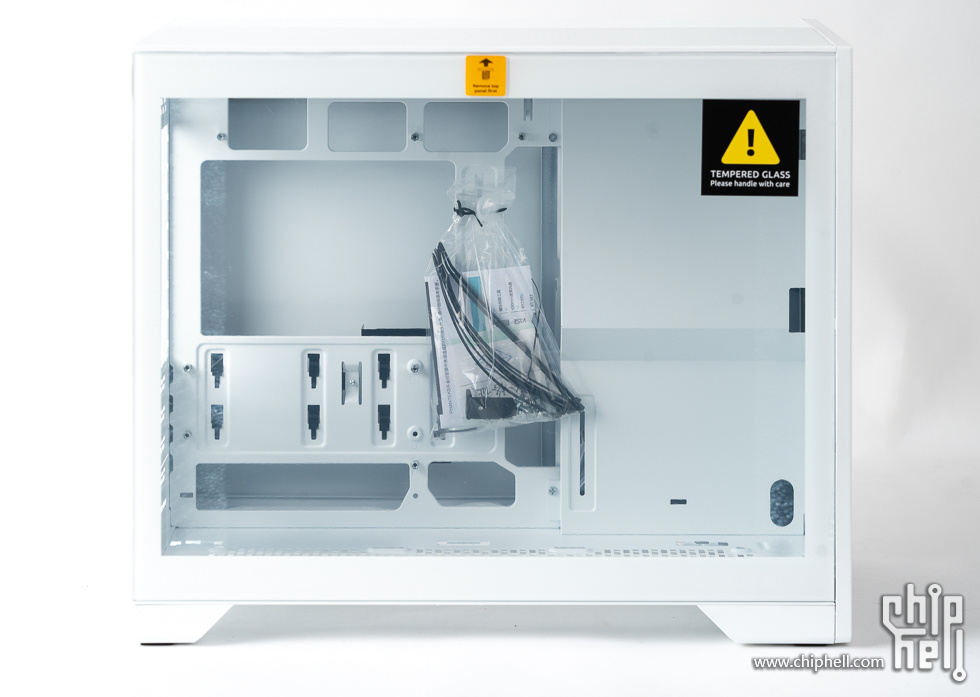

下面介绍下机箱。追风者XT M3是一款电源侧上放置的“类A3”结构新品。体积上讲并不算mini，但硬件兼容性方面没得挑。

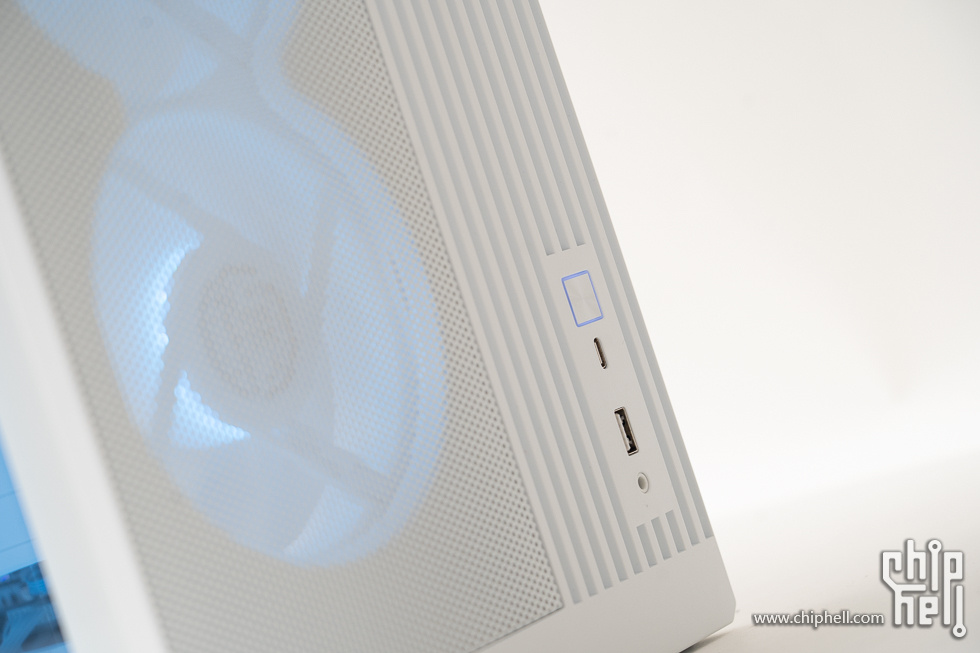

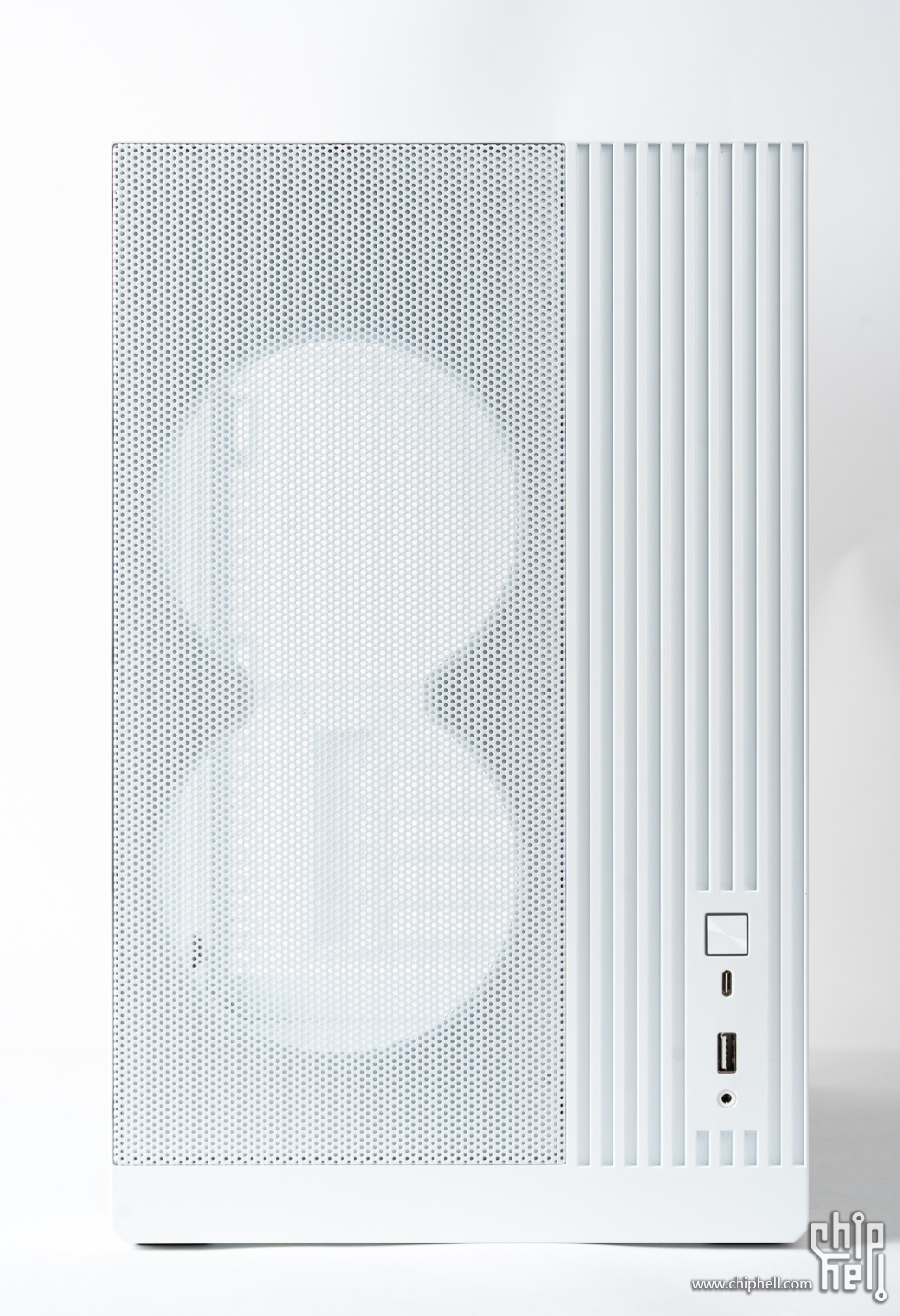

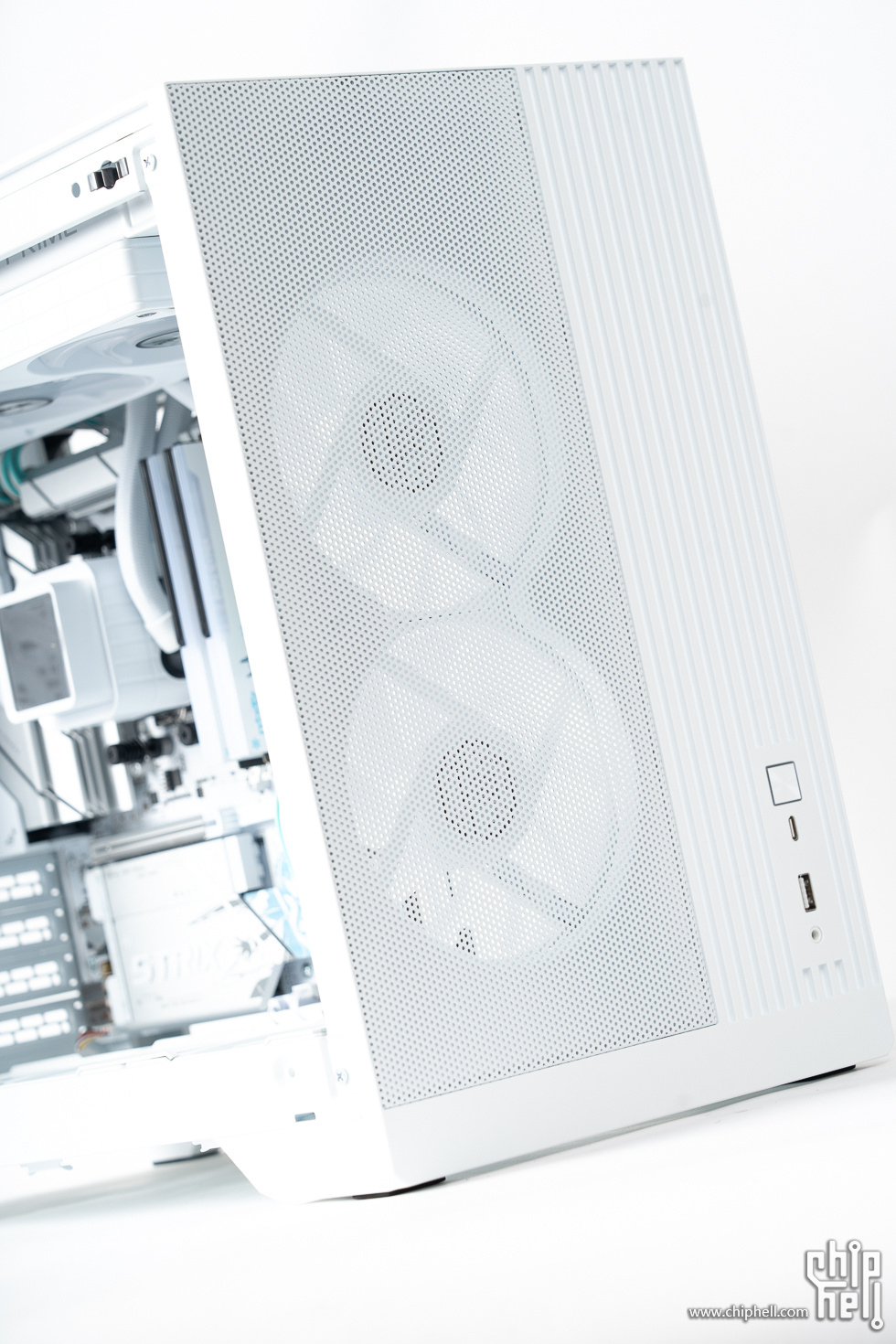

前面板接口下置表明这是 一款更适合桌面摆放的产品。正面提供两个12cm风扇位。

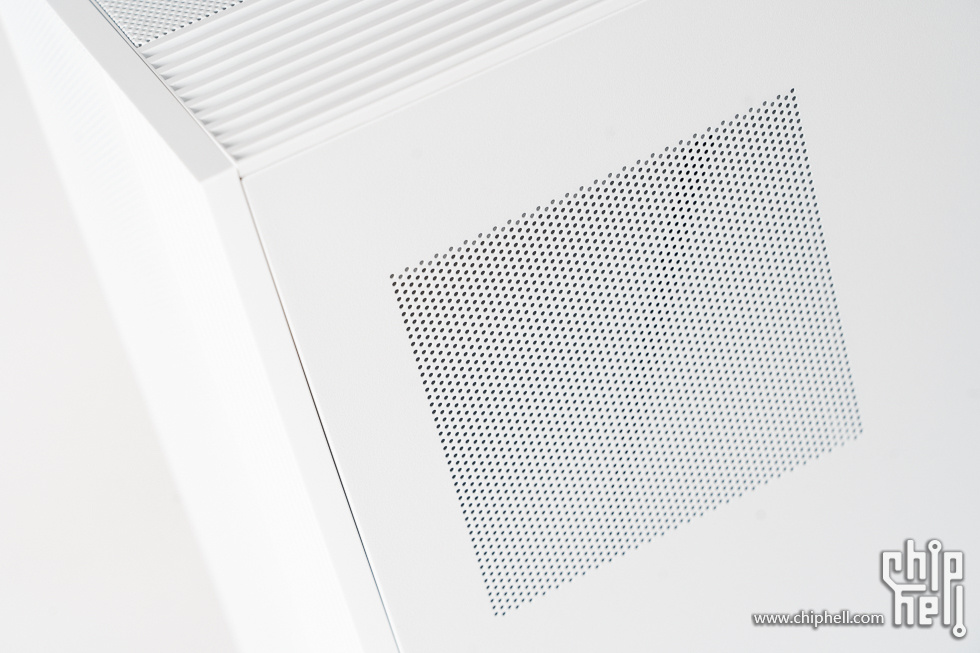

侧板上方给电源留了进风口。

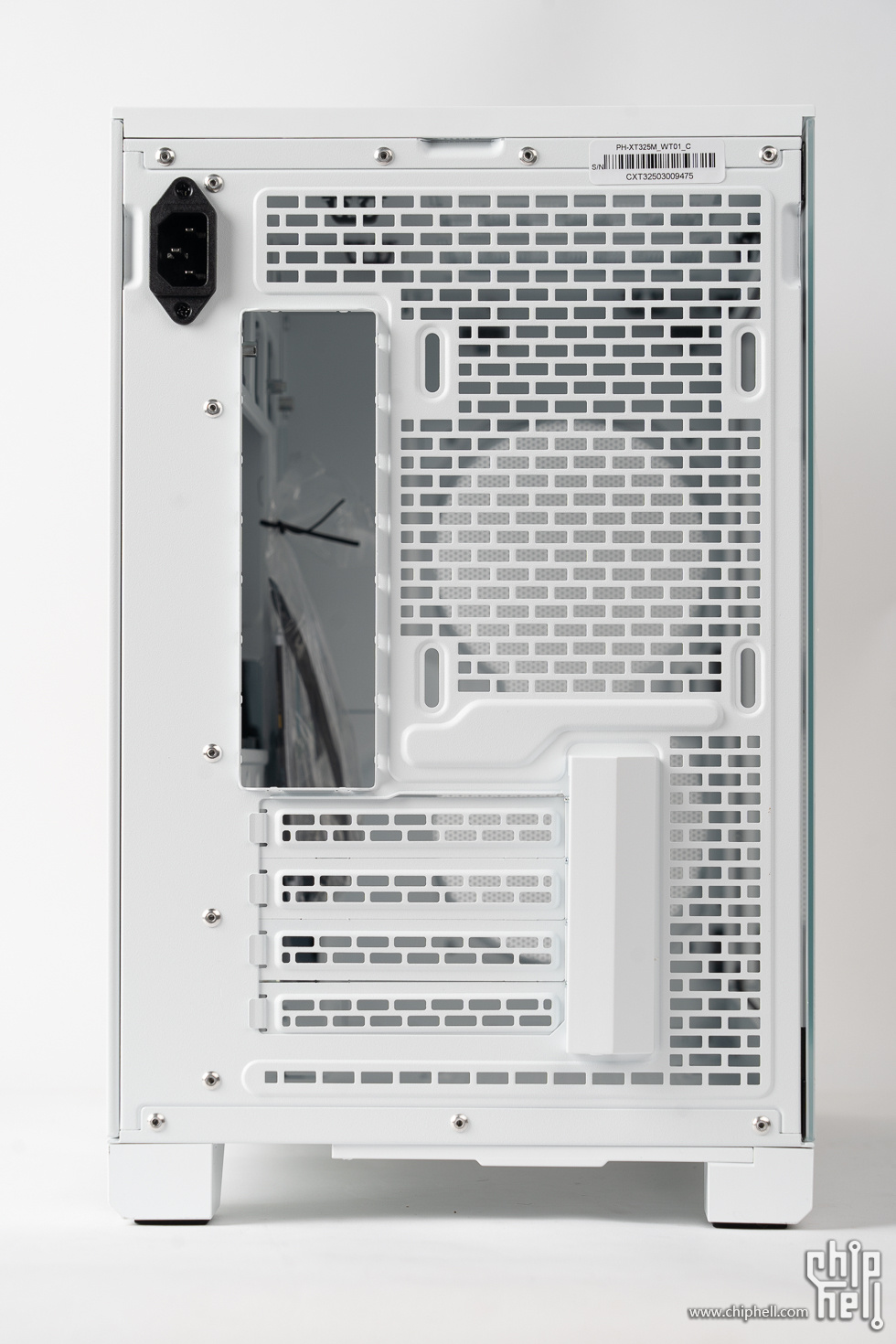

尾部提供1个12cm风扇位，而且可以看到虽然是4槽设计，但底部是给风扇留足了空间的，可以放心安装25mm左右的底部进气风扇。显卡不是过厚甚至可以上D30这种超规格的产品。

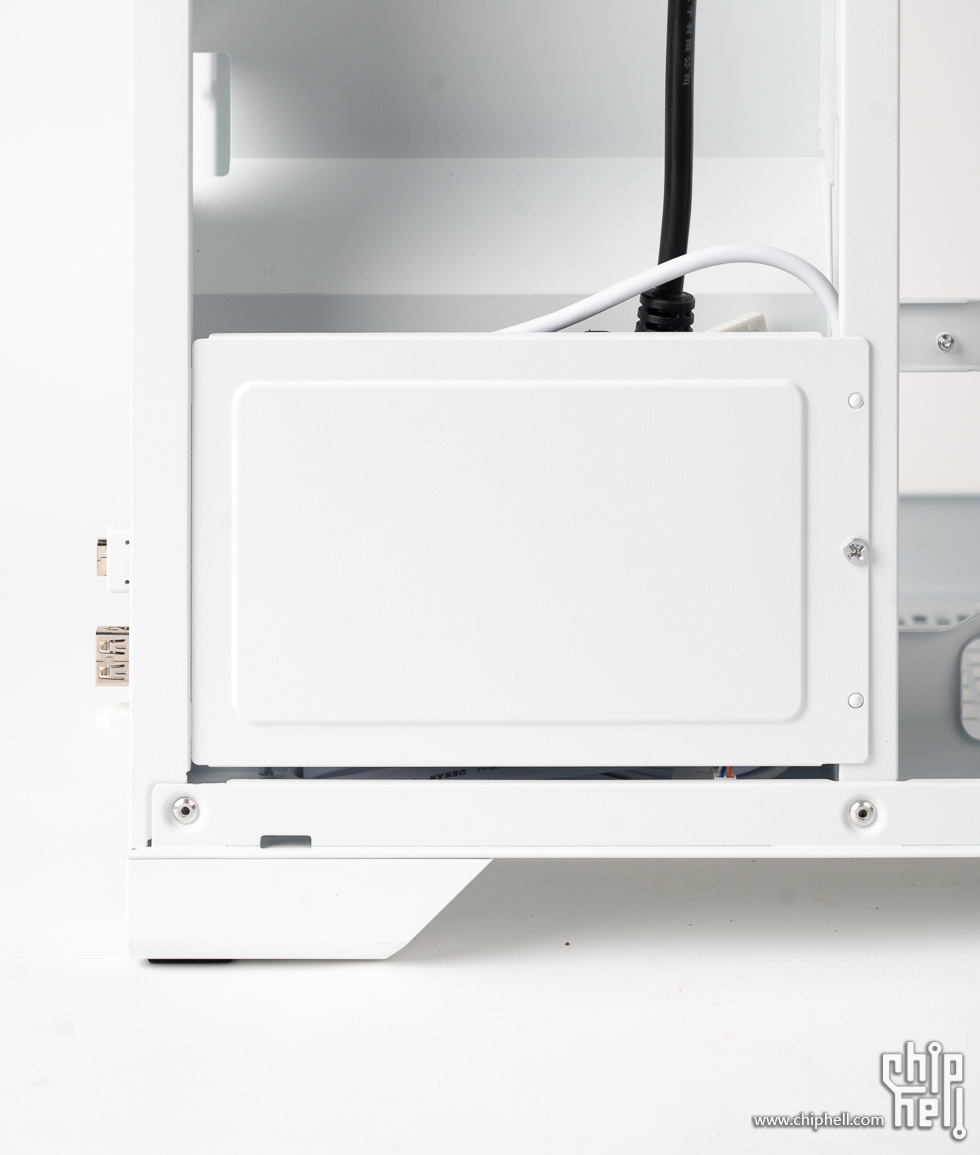

电源仓位于机箱前面板后方，所以需要延长线来转接。

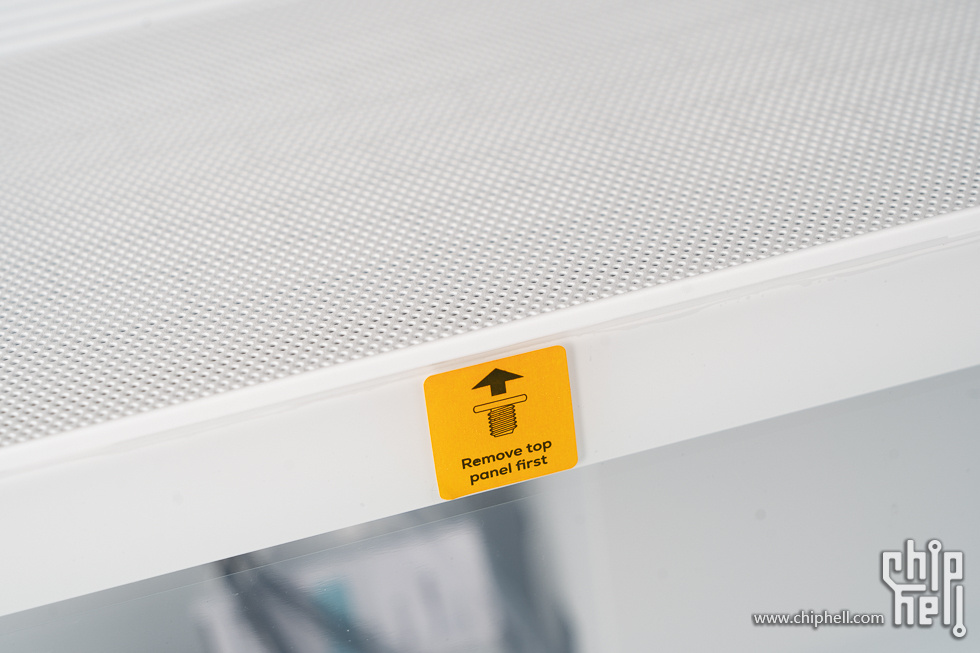

两侧的侧板上贴着醒目的黄黑色标识：“使用前请先拆掉顶部螺丝”


顶板使用6颗碰珠固定，从尾部的预留凹槽向上抬很轻松就能拆下来。

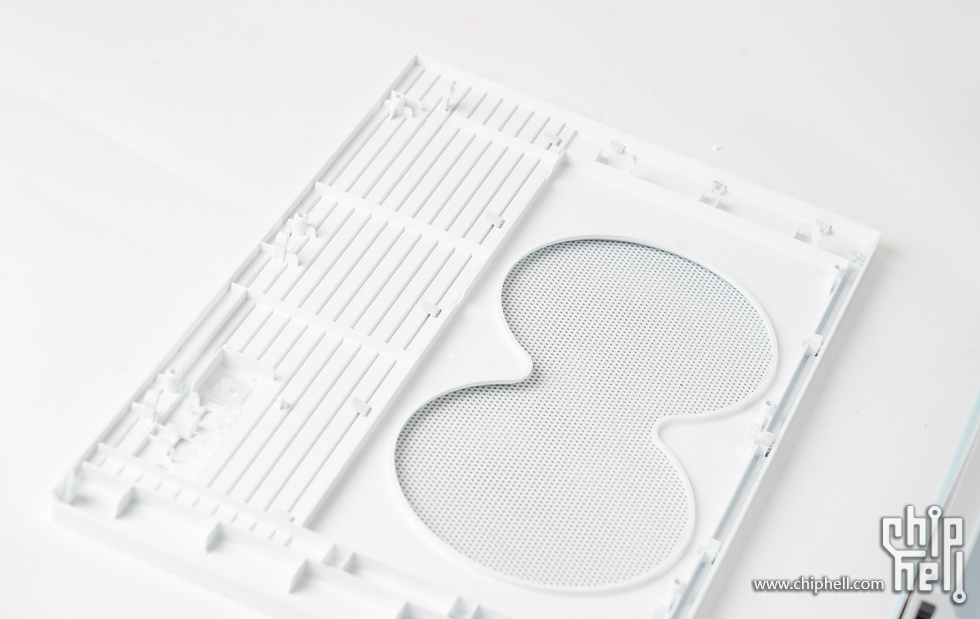

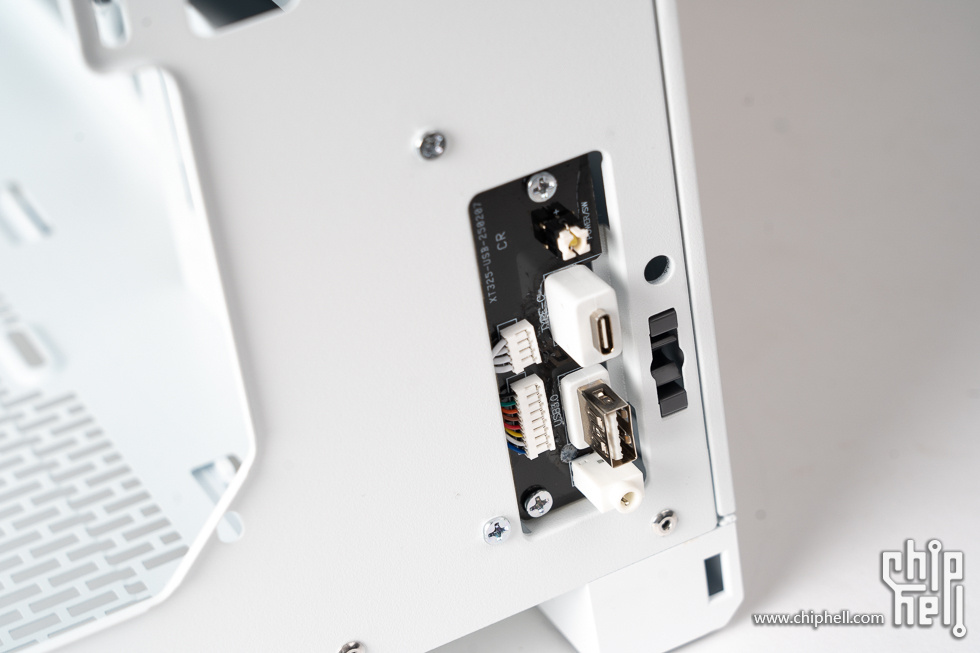

前面板同理。拿掉之后可以看到type-c、type-A、开机按钮等。


顶部支持安装360冷排。

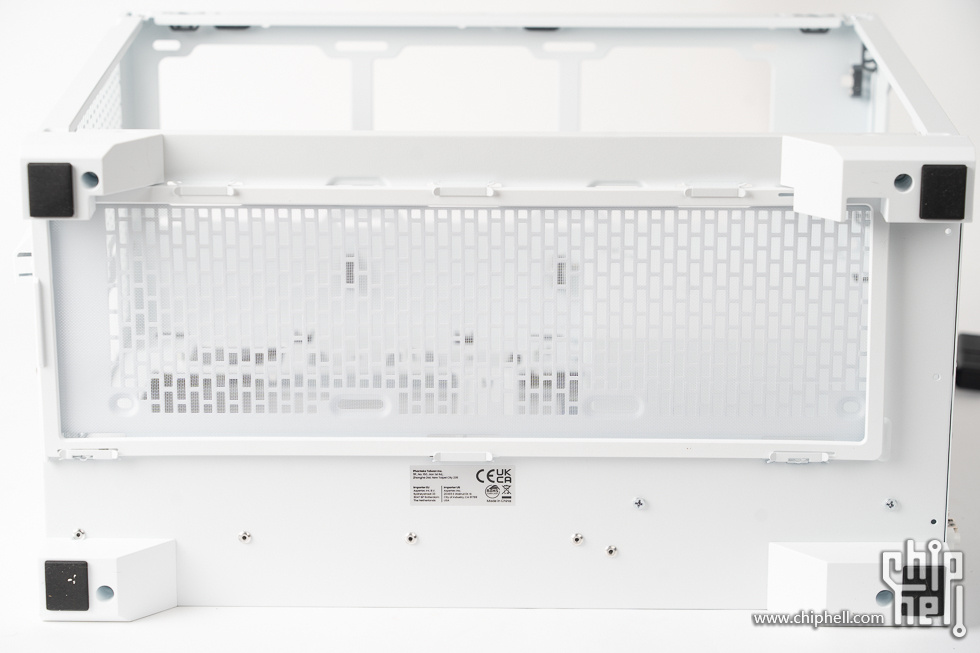

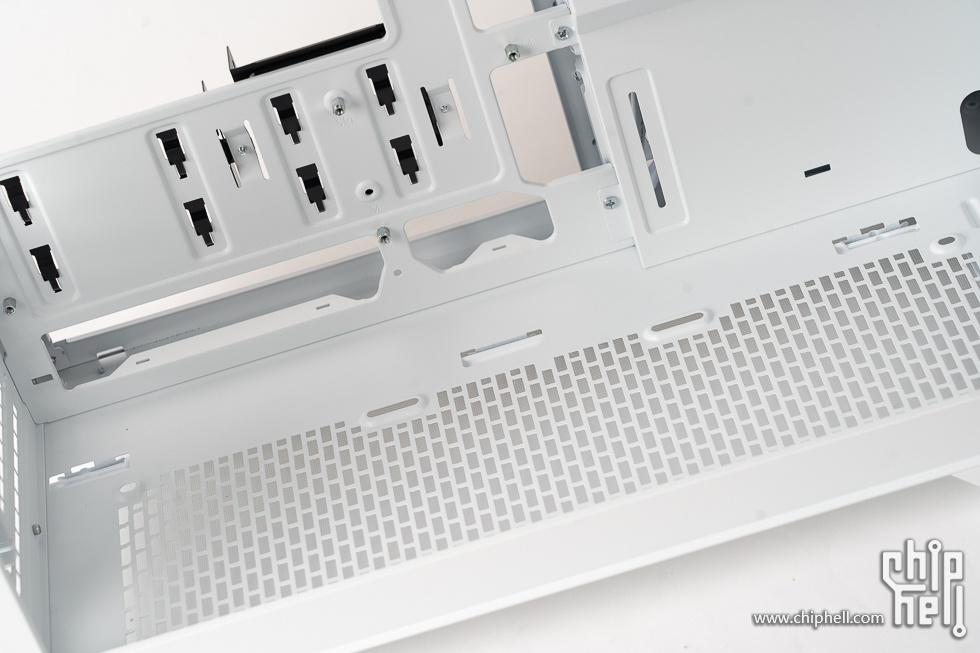

底部同样提供3个12cm风扇安装位。


电源仓下方有一个挡线板，方便藏线。

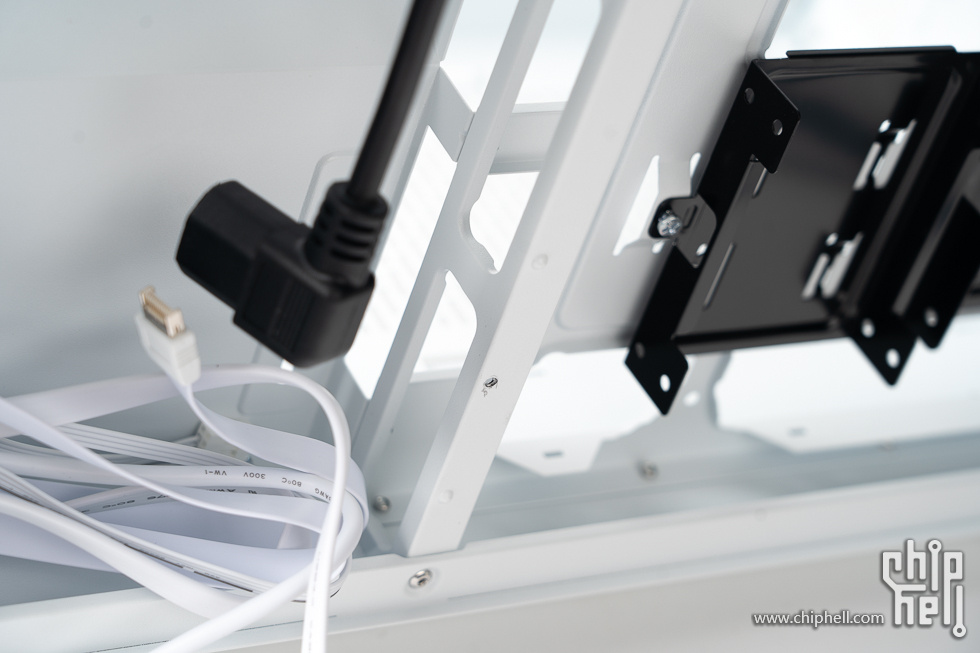

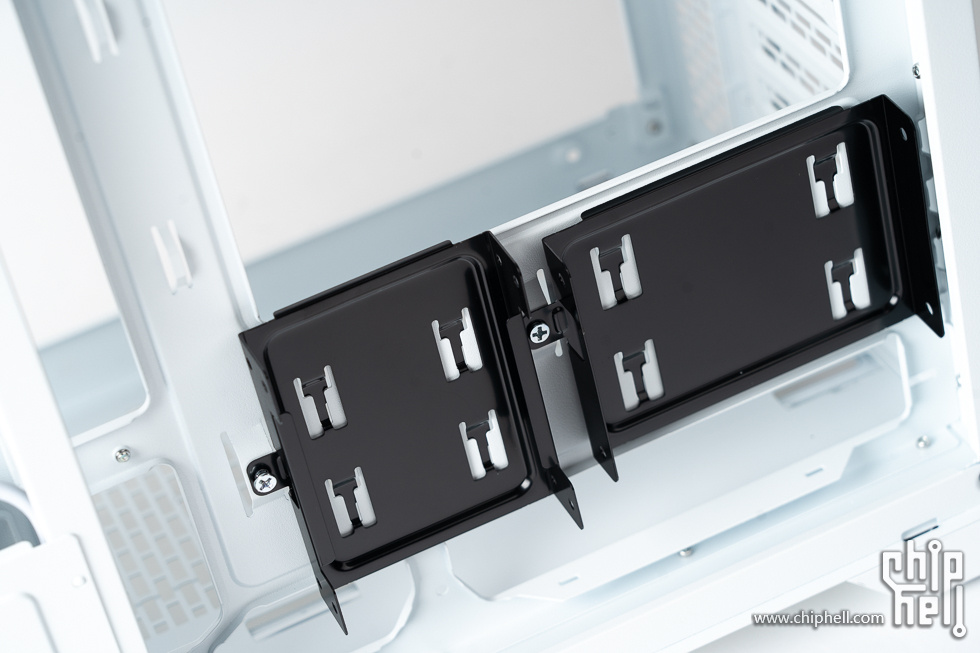

背板侧还提供了两个硬盘安装支架。左边可以安装两块2.5寸sata ssd。右边可以安装一块3.5寸机械硬盘。

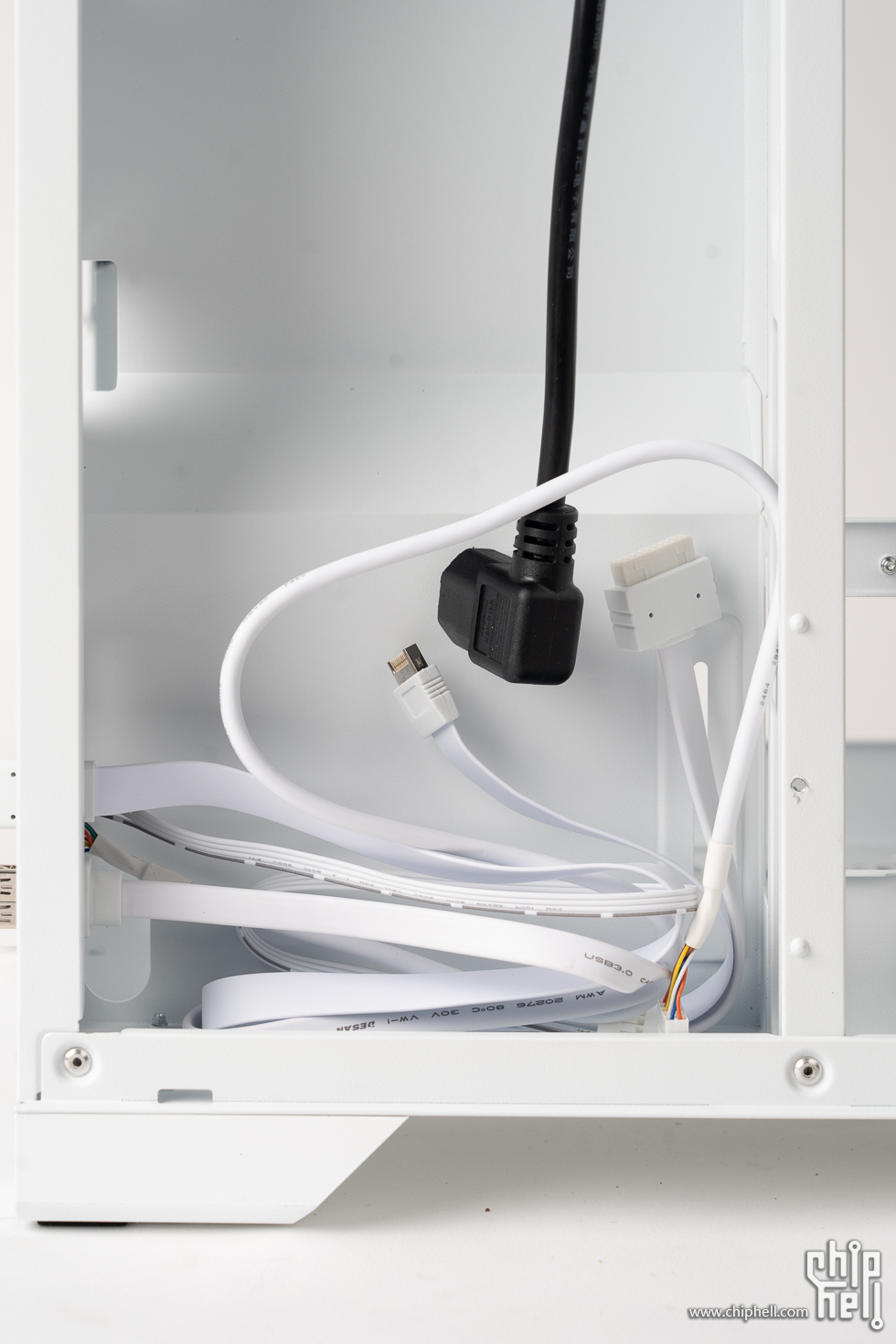

拆掉挡线板就可以看到预留的线。包括音频、一体式io、前置usb等。

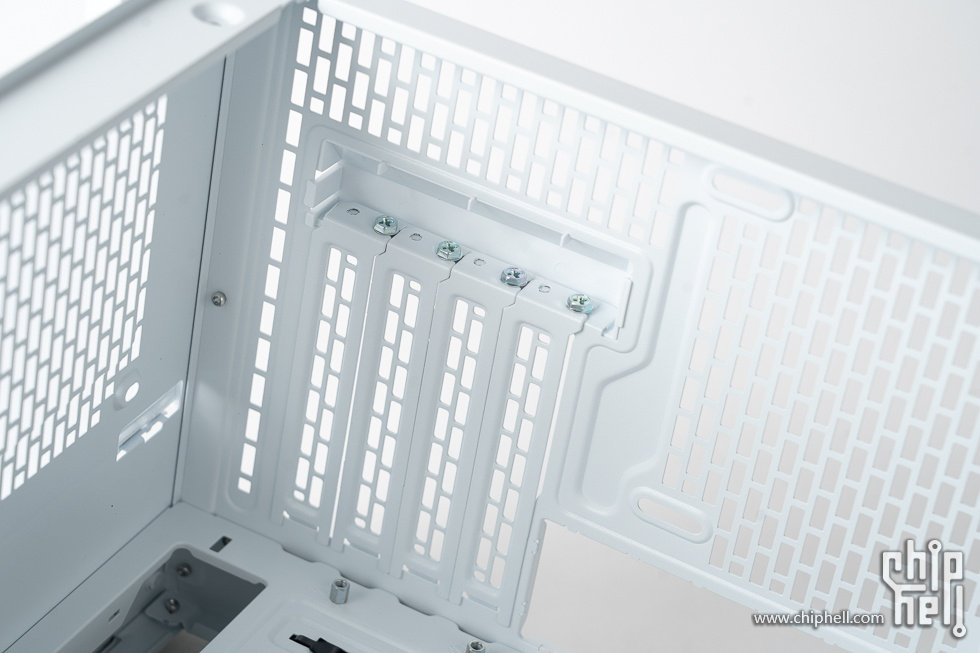

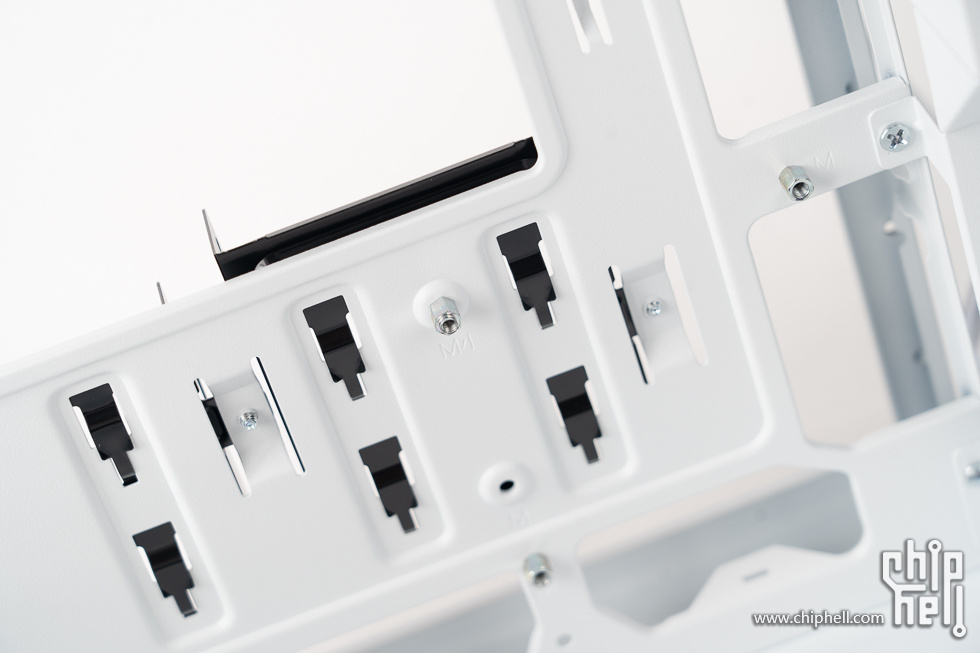

4个pcie槽位挡板由螺丝固定，但外侧还有一个保护盖可以隐藏这几颗螺丝。

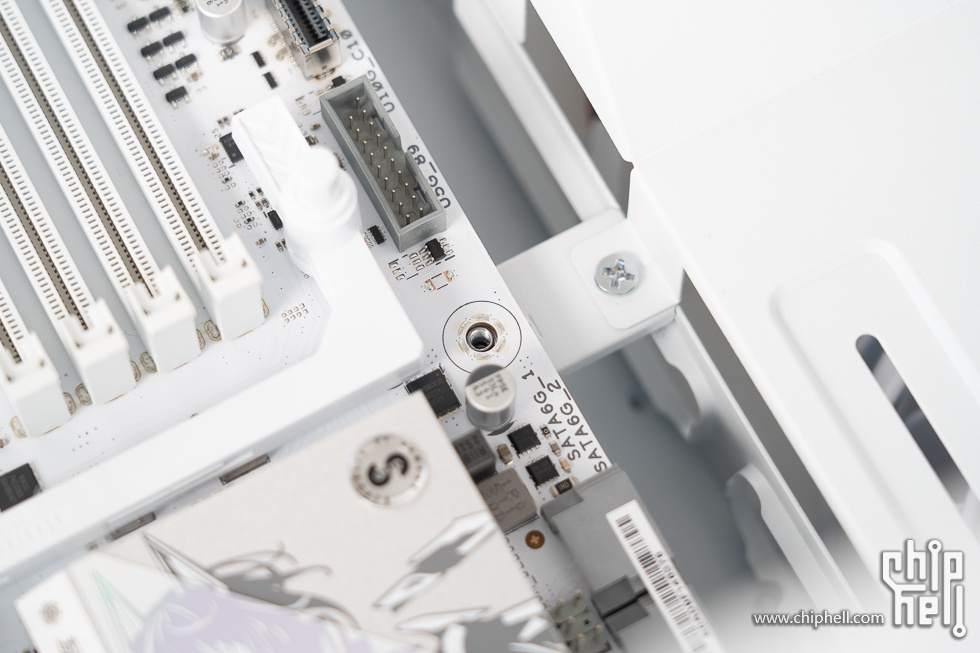

这里帮玩家避个小坑。小吹雪是没有这个位置的螺丝孔位的，而追风者XT M3又刚好把定位铜柱安排在了这里。所以如果直接装主板，是会被从中间顶起来的，因为定位螺柱比其他的要高一些。


我这里把定位柱移到了最外侧，就避免了这个问题。

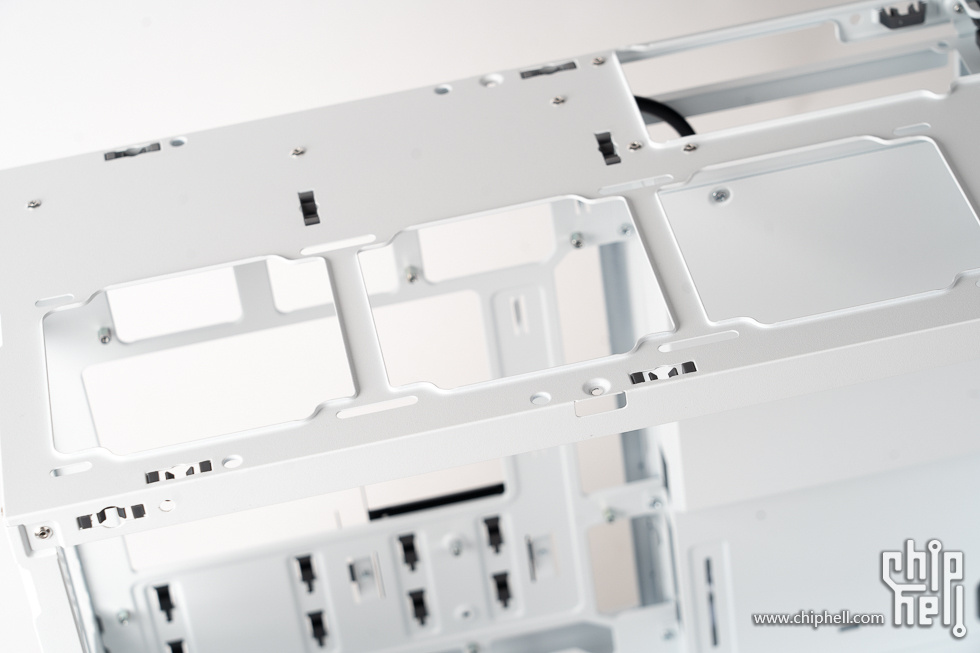

电源仓和背板走线空间之间留了很多缝隙，方便线缆穿过。

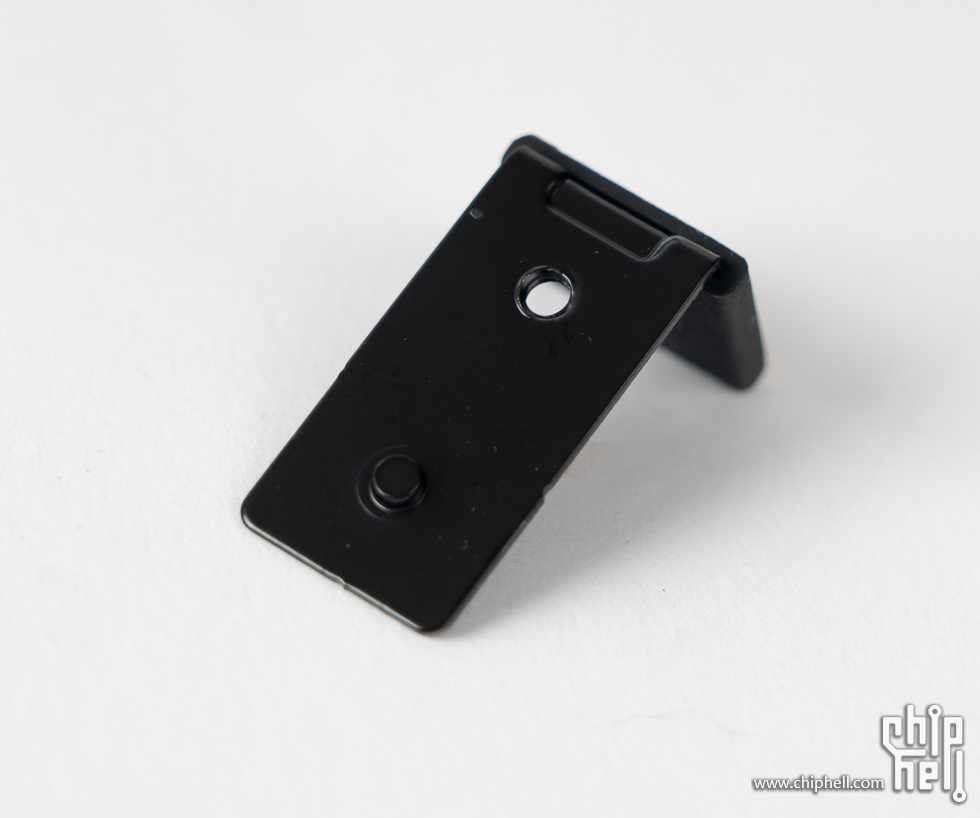

附送的显卡支撑片，别看这东西小，但异常好用。

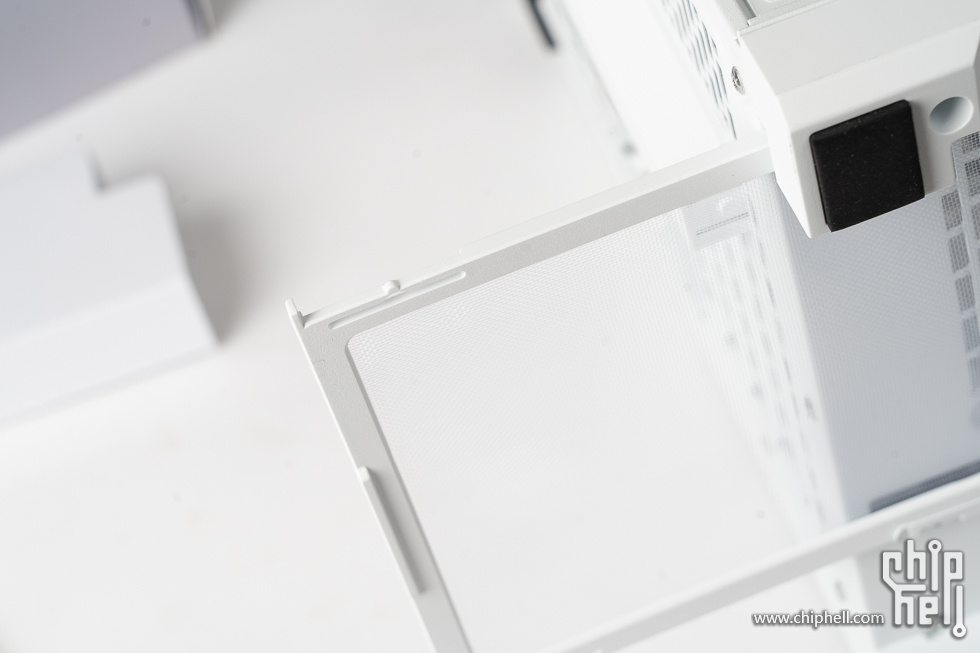

底部配备了可以抽拉的防尘网。


从尾部可以抽出。其实这个真的应该设计成从头部抽出，不然还是不够方便。

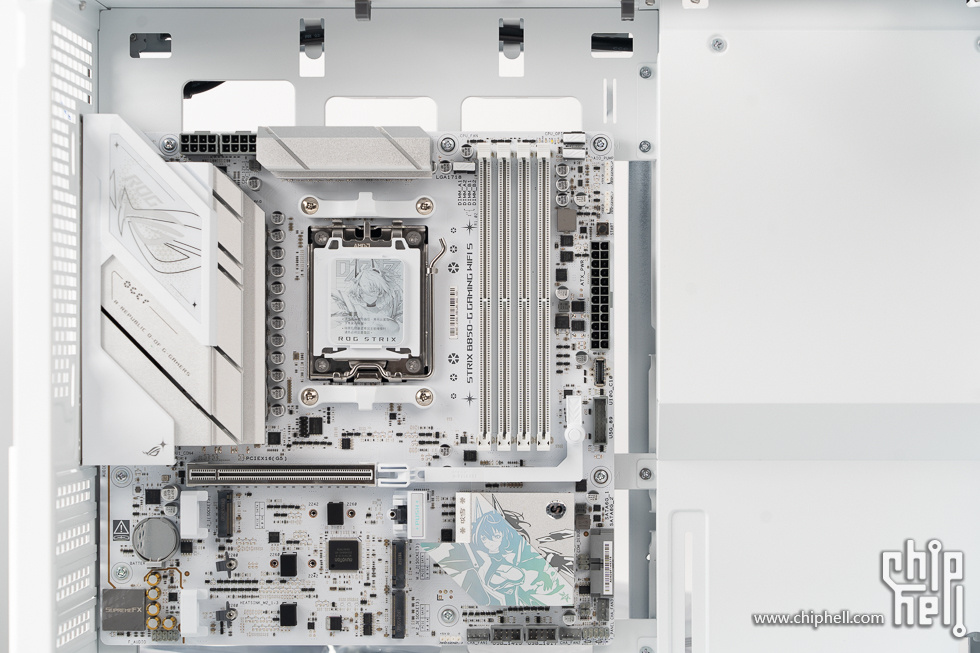

开装。先把主板装上机箱。因为XT M3的空间相当足，所以顺序也不用那么讲究。


硬盘上的贴纸一直没撕，因为之前的板子没有M.2散热片。

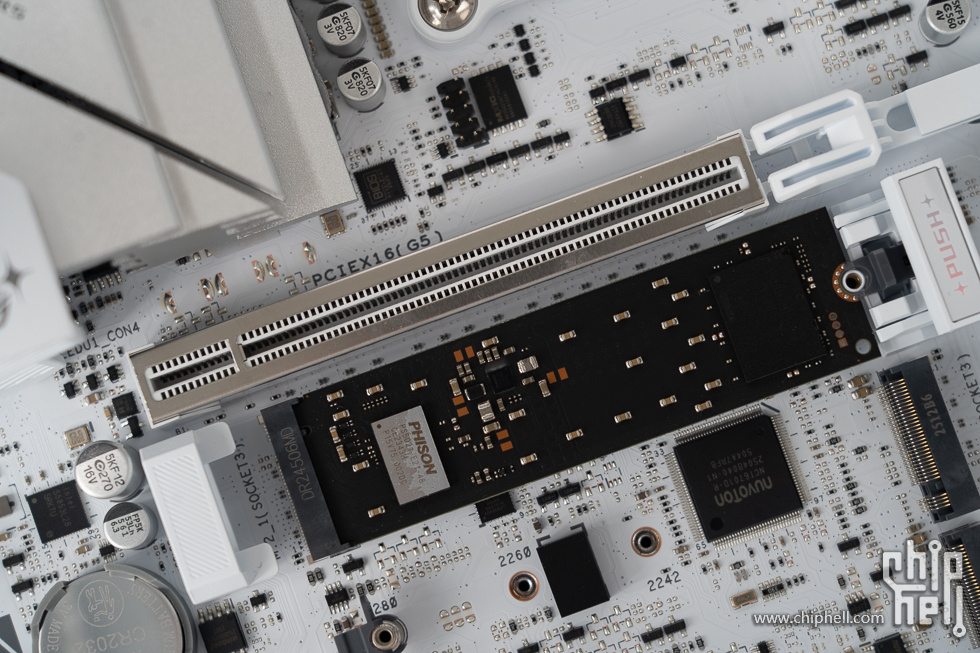

硬盘入位。

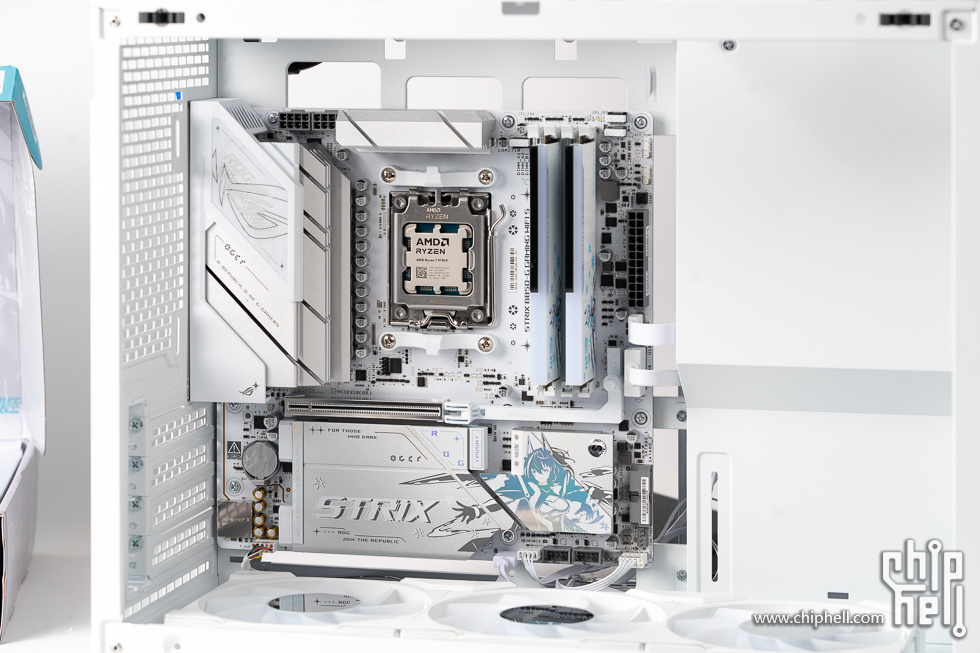

CPU入位。

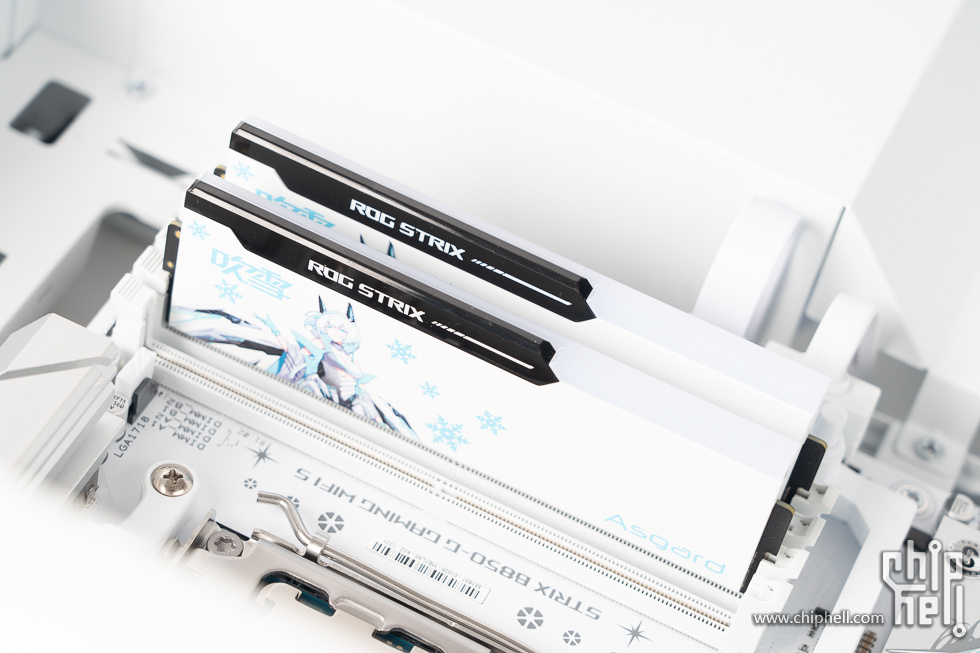

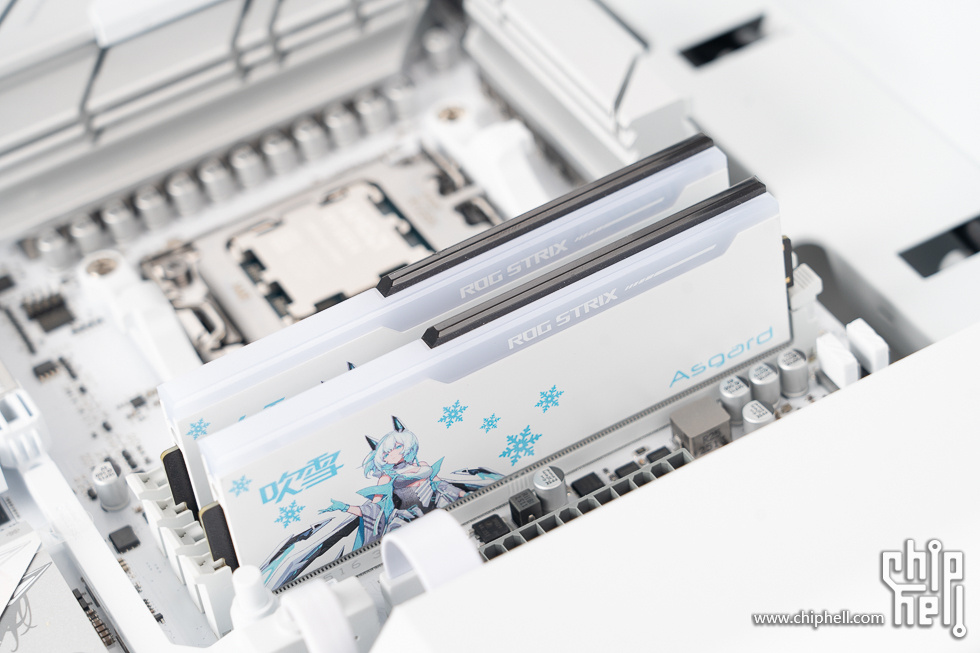

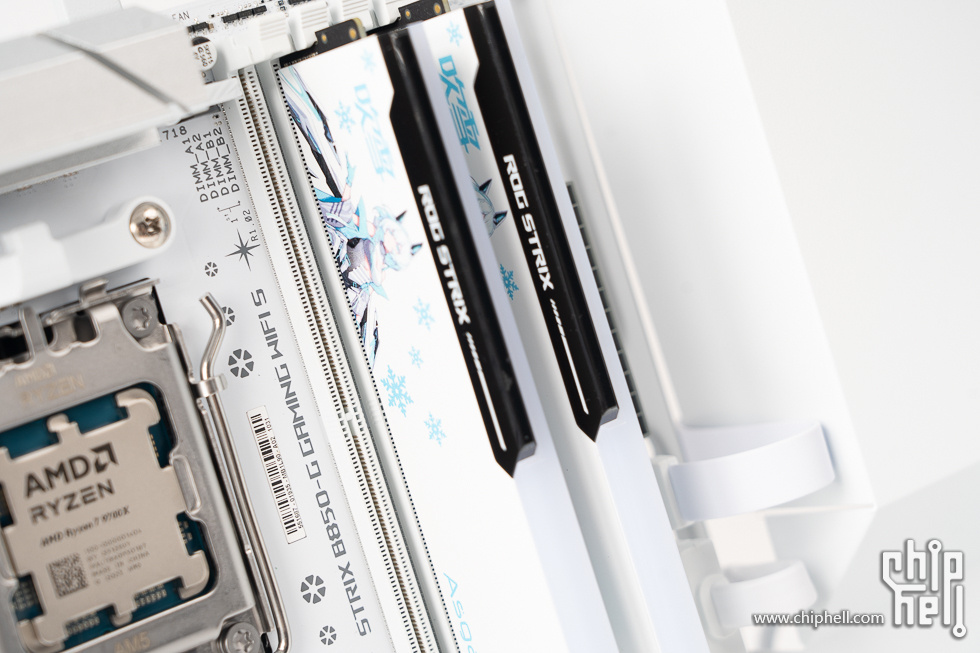

安装内存。

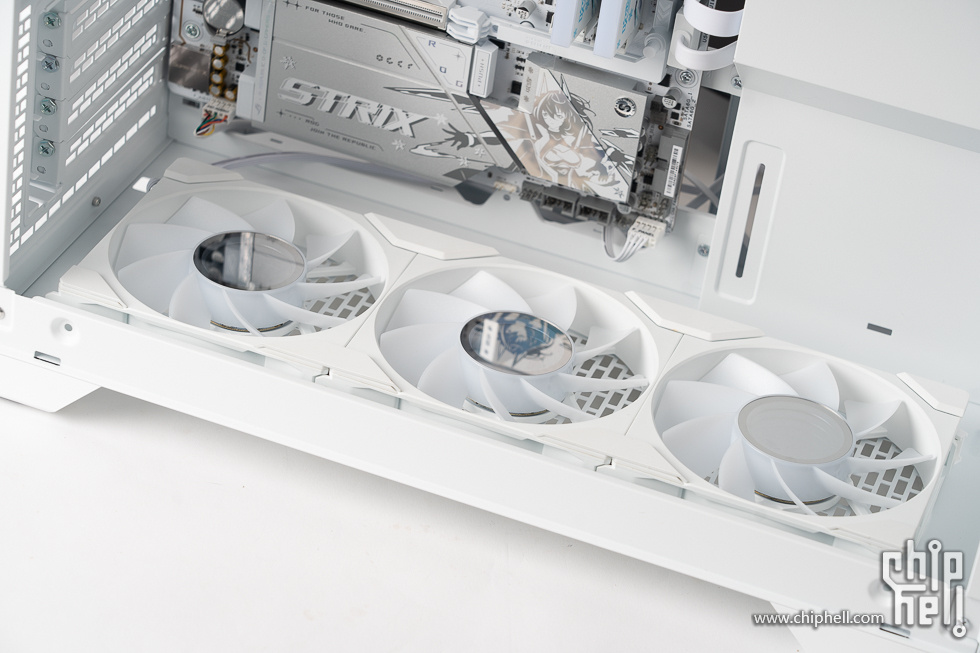

安装底部风扇。

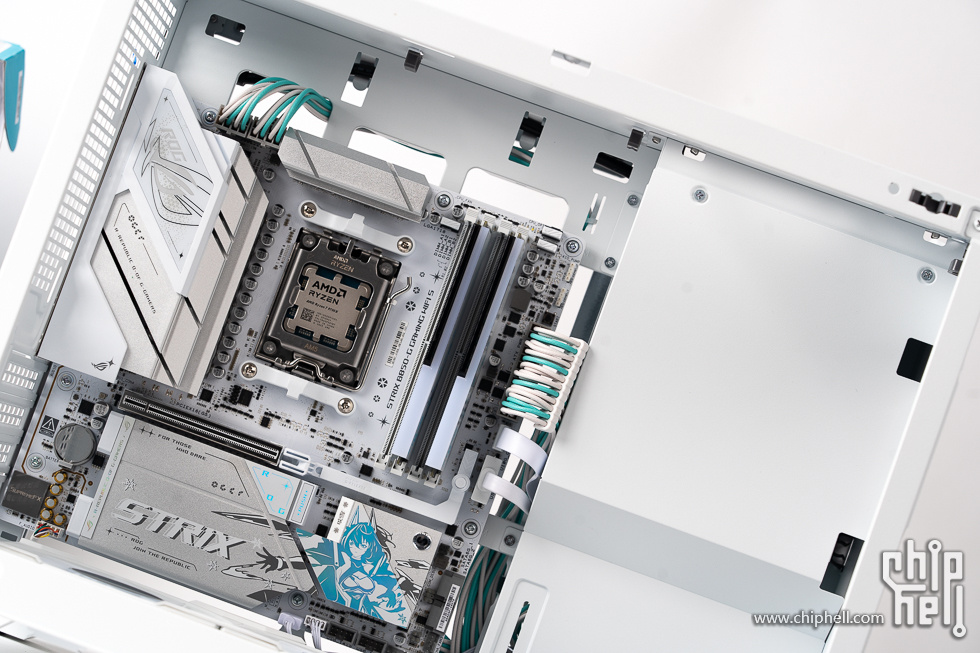

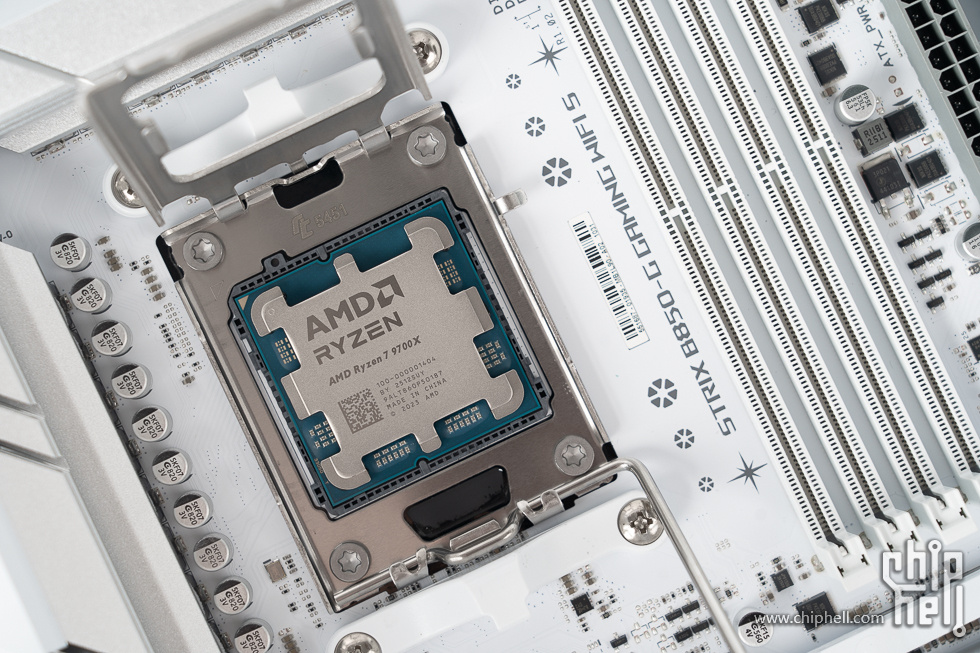

惯例给干净的CPU留个影。

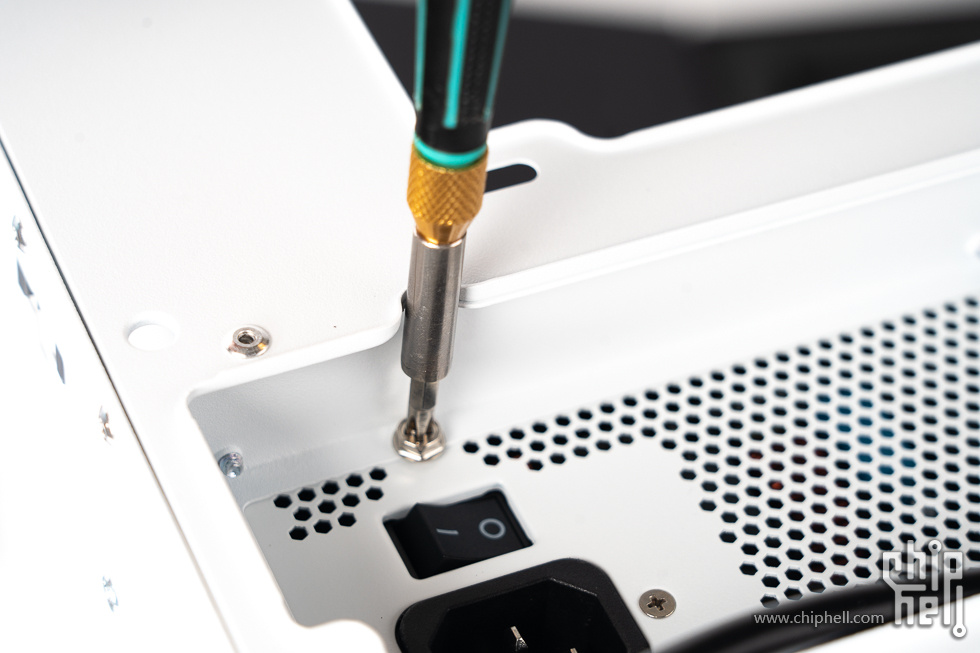

电源位这里，顶板设计了凹槽来给螺丝刀让位置，很细节，不然要少拧一颗。

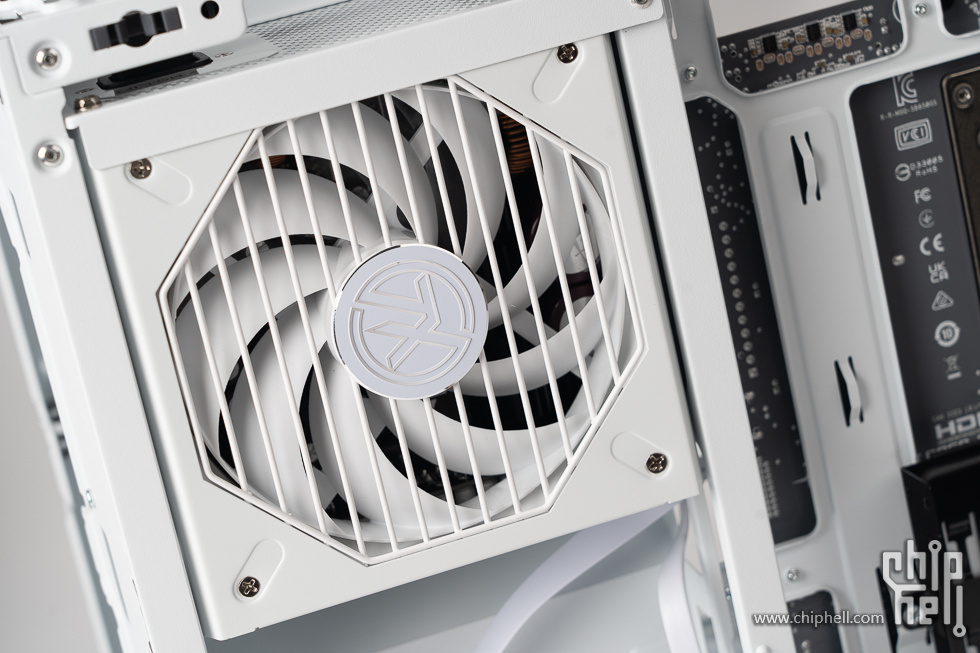

电源入位

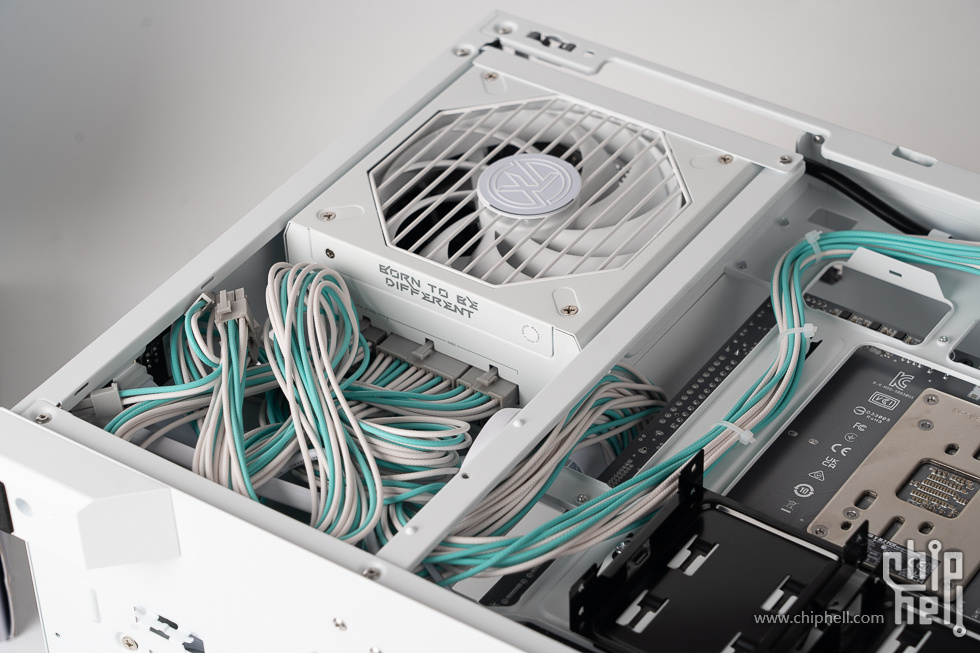

多余的线缆先盘在电源仓下方。

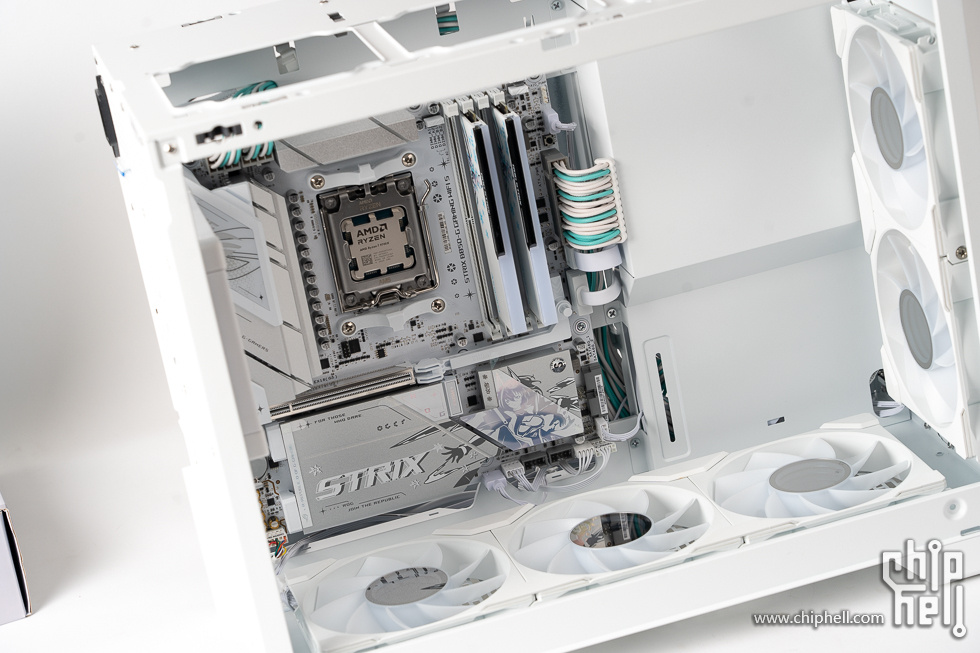

背线空间相当大，毕竟这款机箱是支持BTF的。

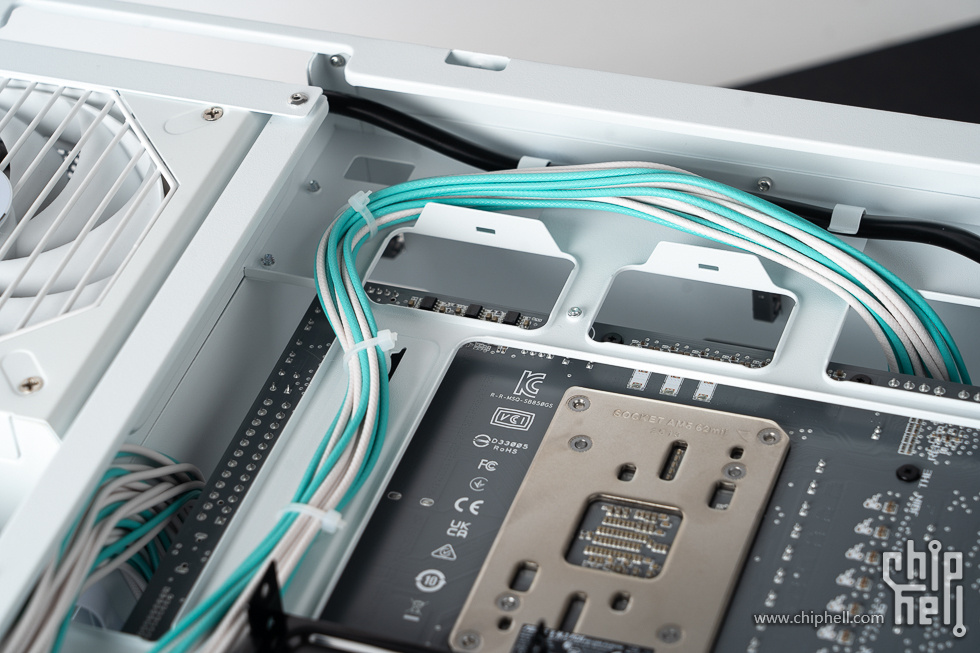

这里预先理好主板24PIN和前置USB。

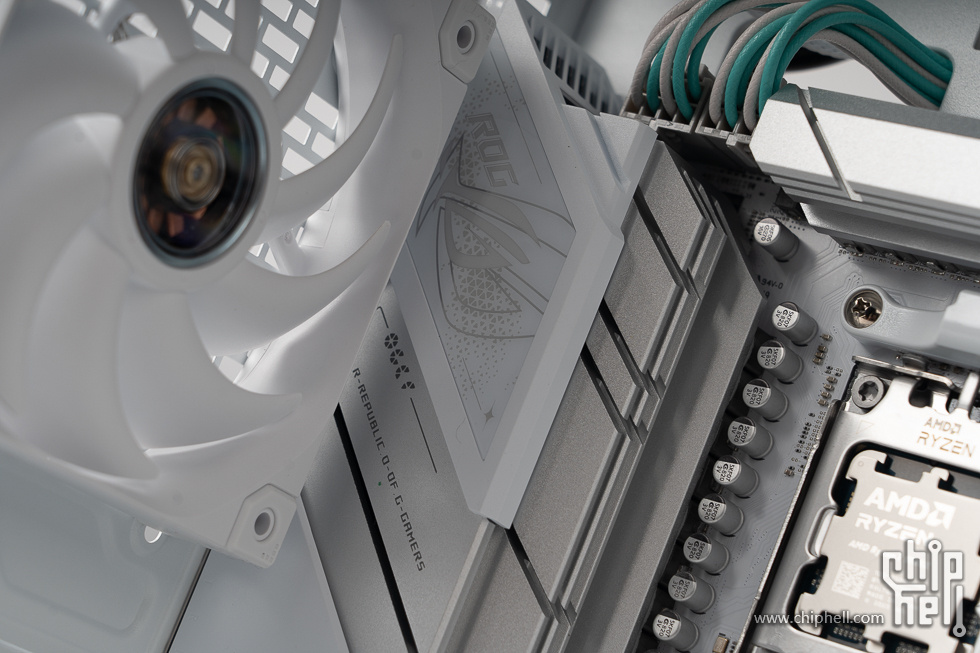

安装前置风扇。

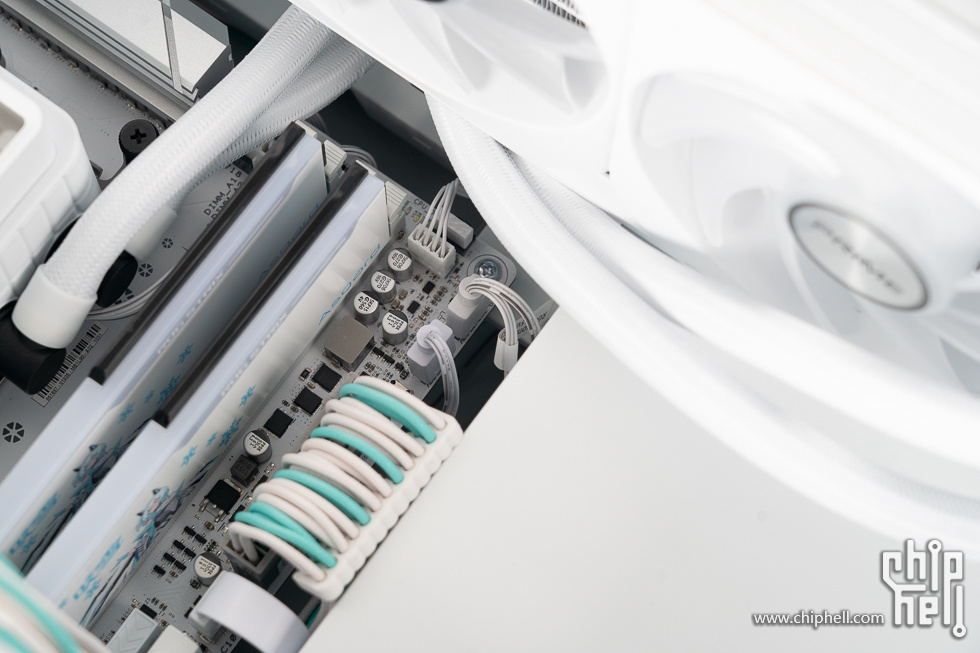

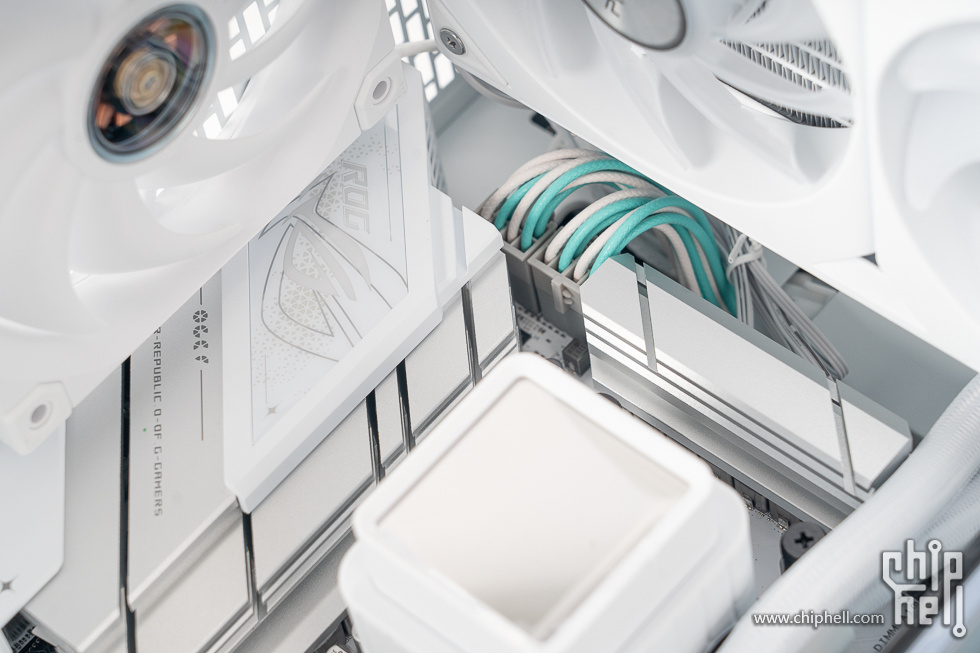

连接CPU供电


细腻的做工百看不厌~


连接ARGB线缆。

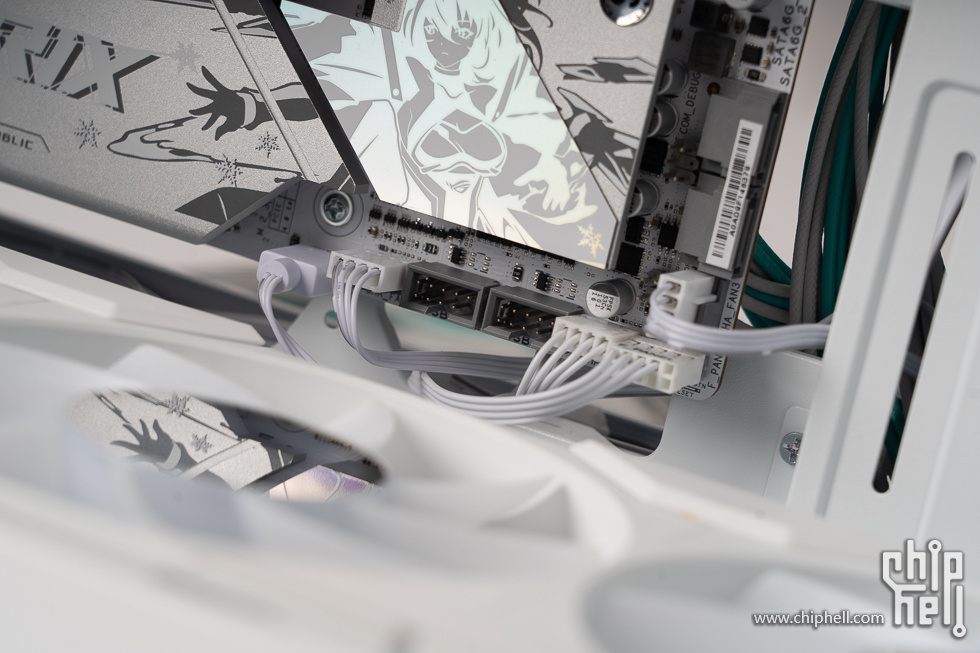

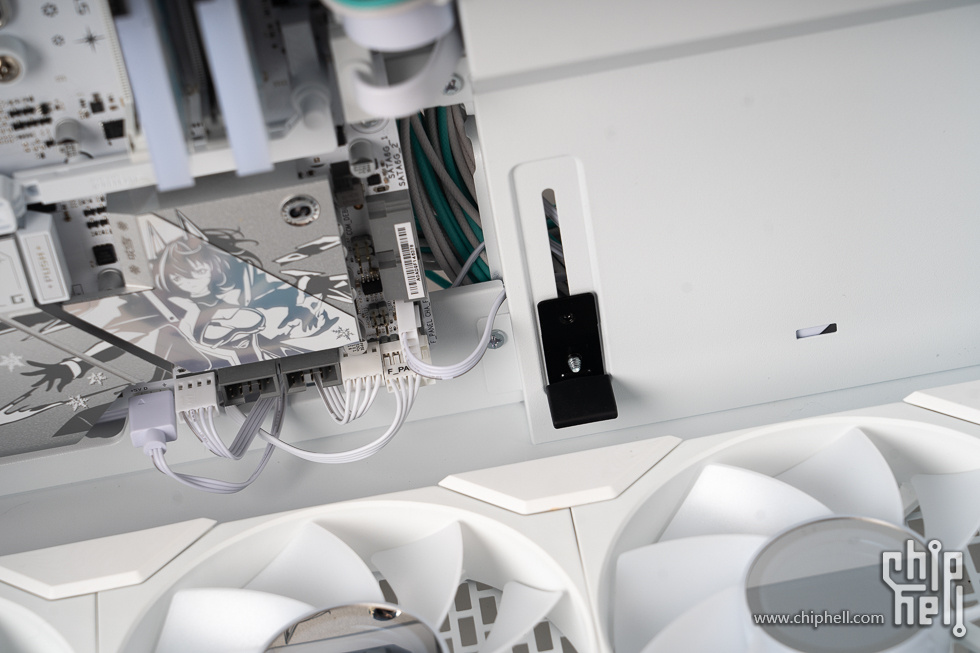

连接底部io和风扇等等。


安装好显卡支架。


安装散热，并且预先穿好pcie6+2供电线。

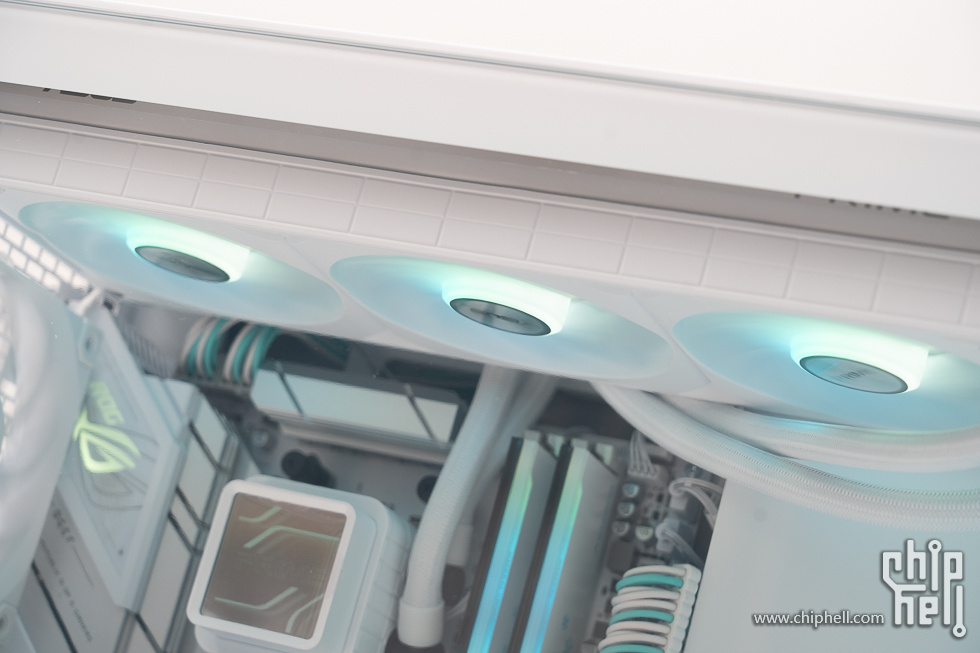

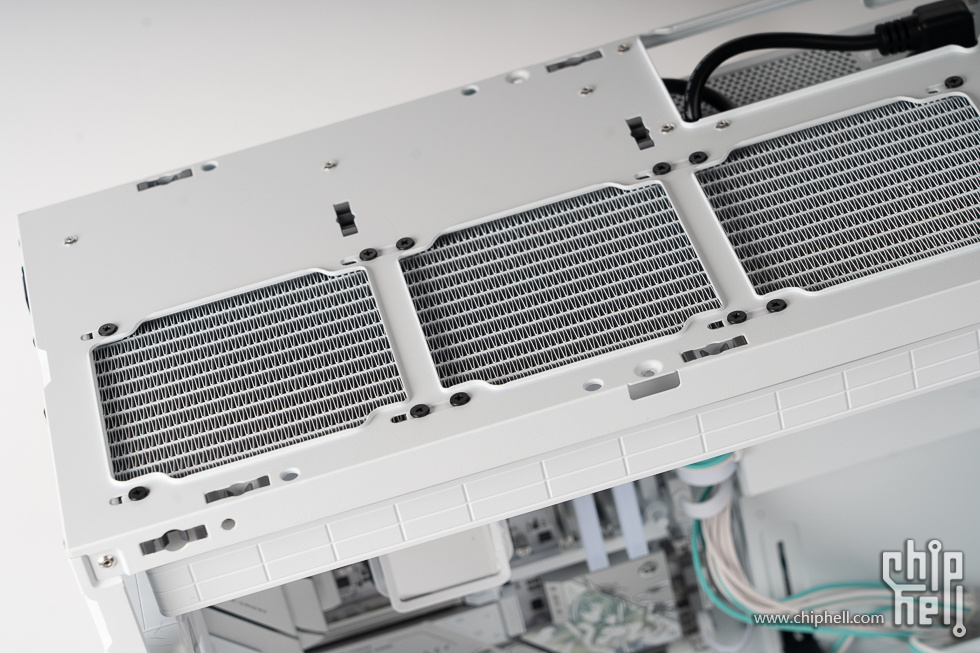

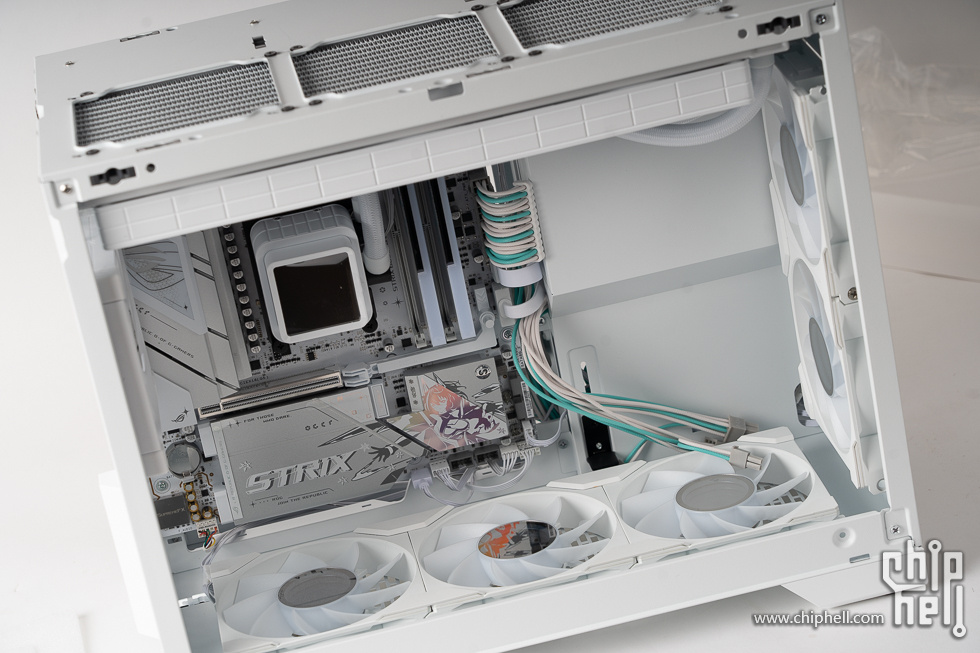

顶部被规整的散热鳍片填满了。

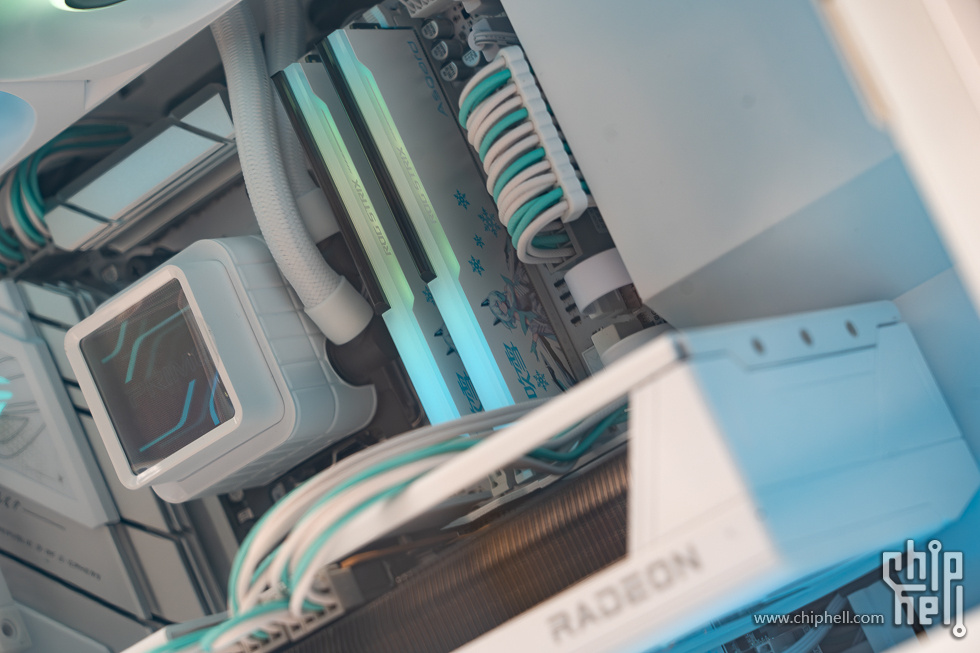

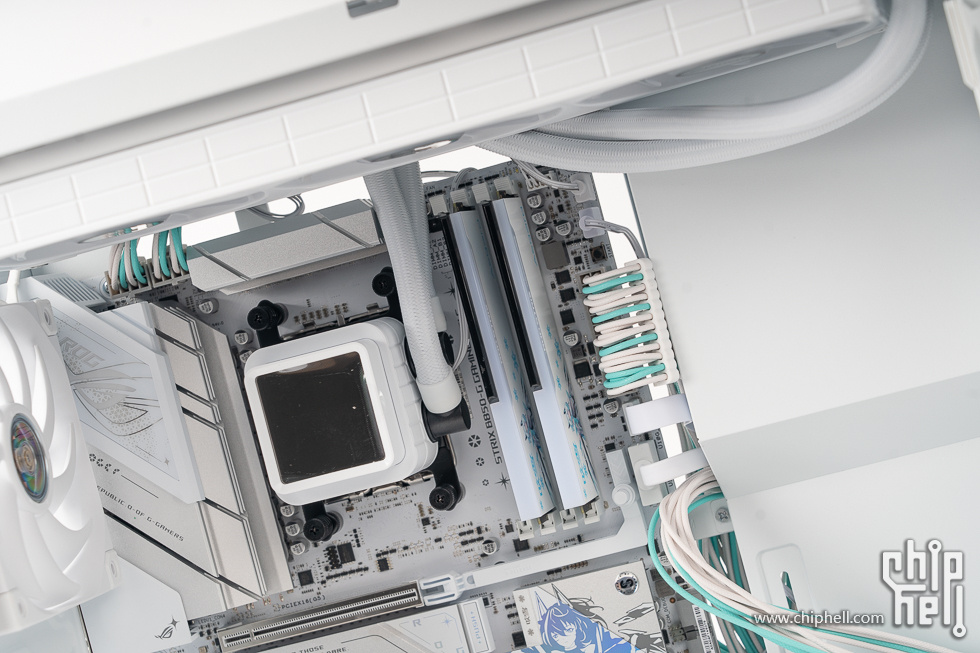

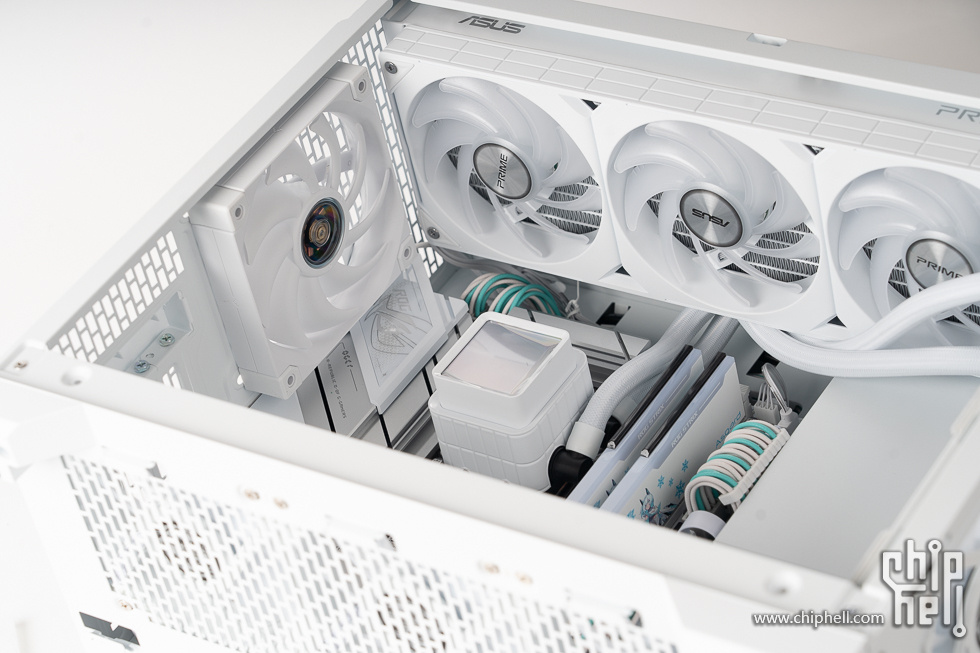

PRIME的水管十分柔软Q弹，这里我直接把水管一部分藏在了冷排后方，弄出了类似短管的效果~

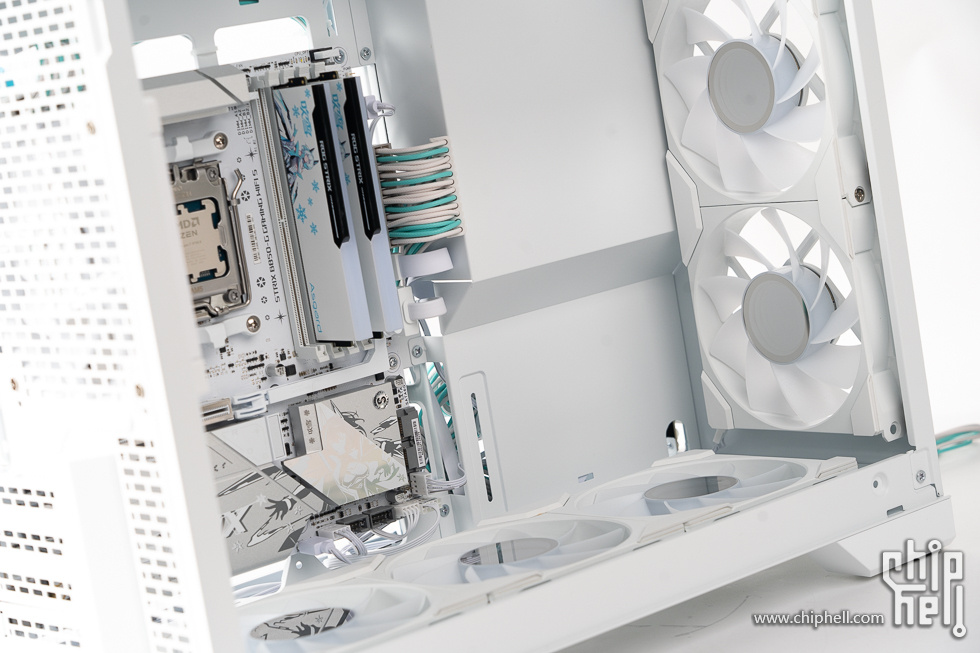

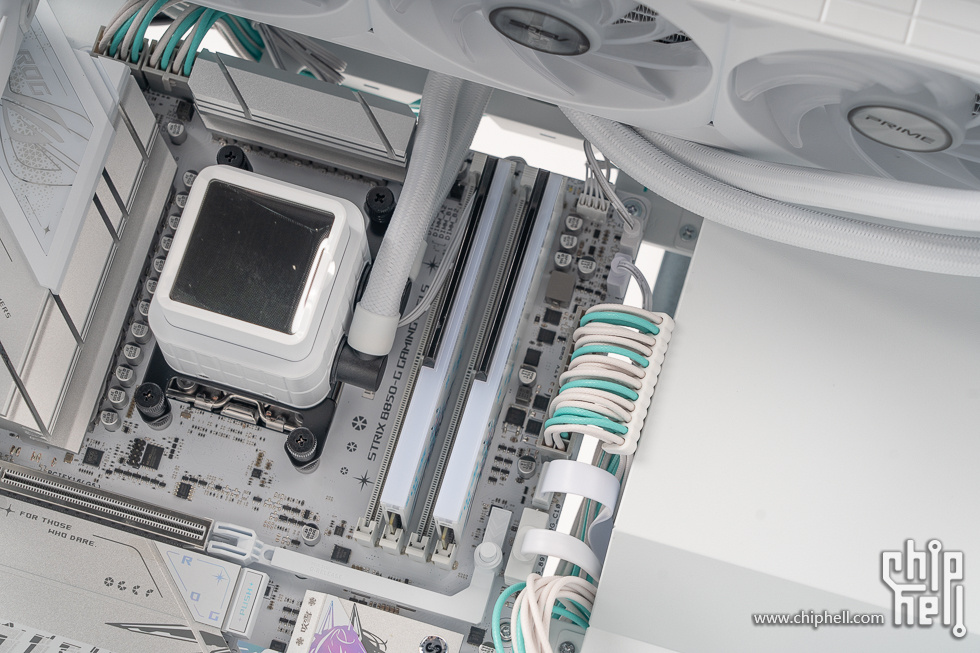

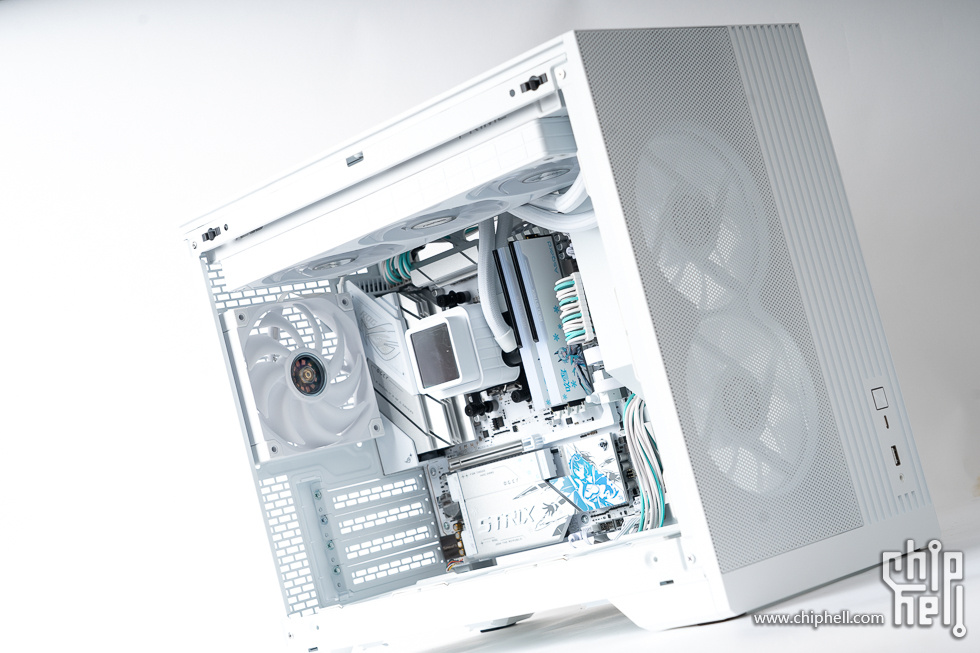

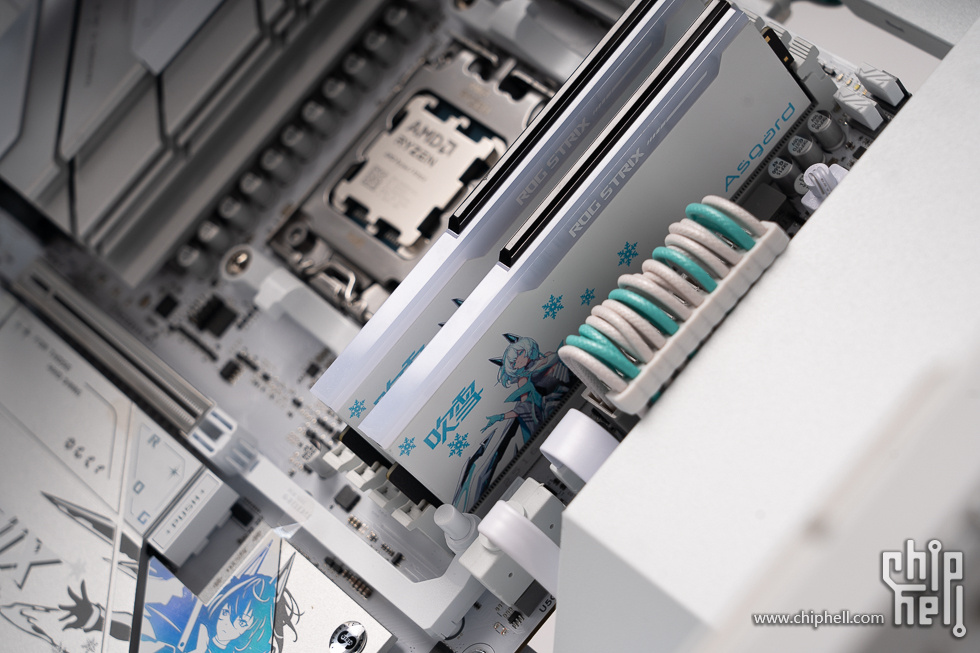

内存完全避开。如果不在正前方看，有些角度甚至几乎看不到水管。

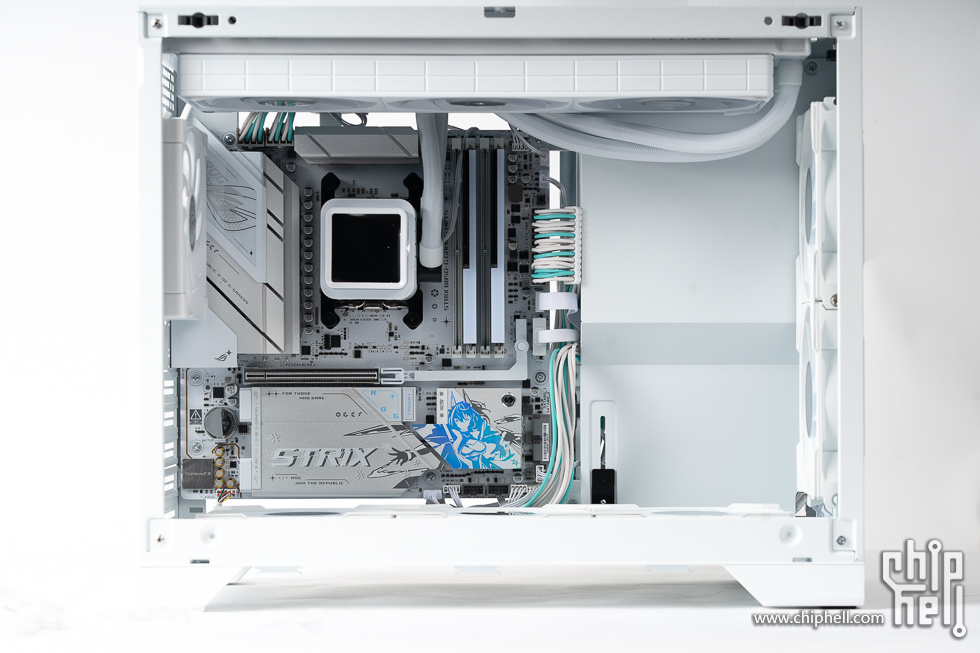

这个角度我就比较满意。

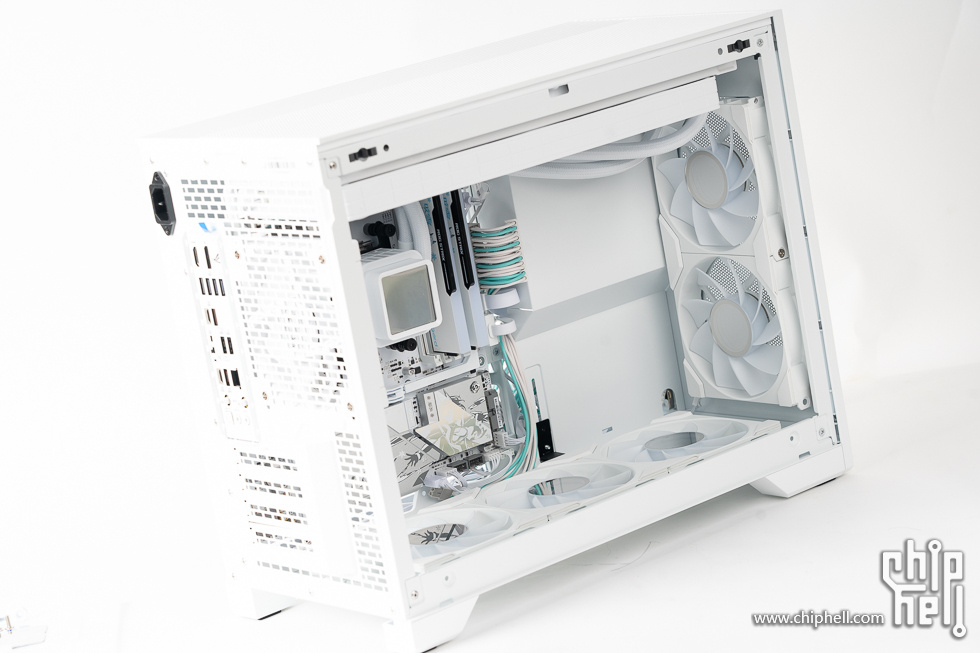

装回前面板。

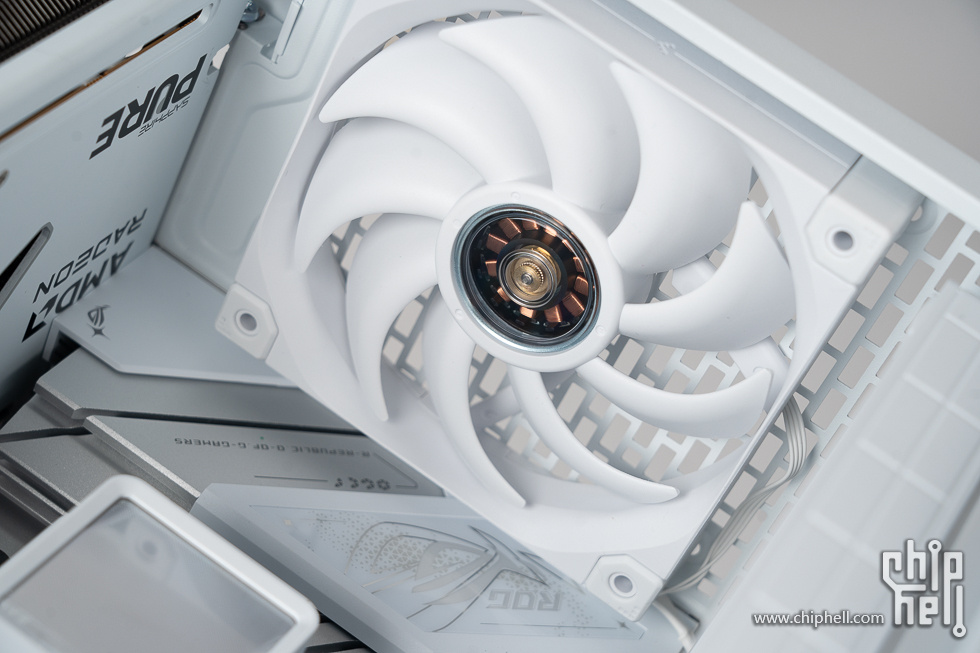

整机至此就只差显卡了。对了之前忘了说，之前装机还剩了一枚九州FT12没地方用，这里直接用在机箱尾部当出风扇了。




蓝宝石显卡也是许久没有使用了。上次好像还是16年左右的RX470伪公版，记得银色铝合金盖板比真正的公版要漂亮得多。

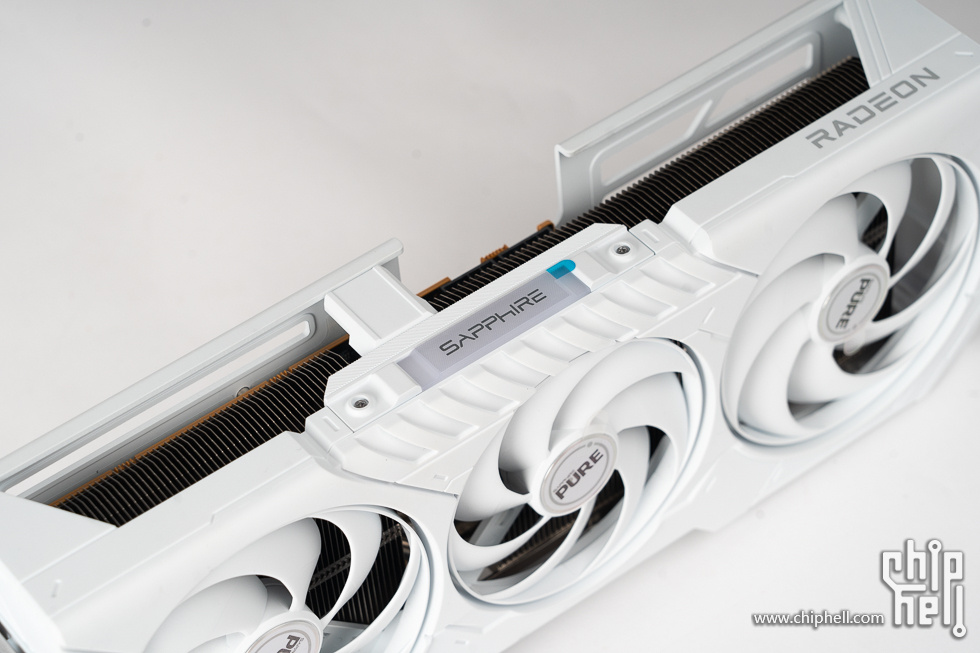

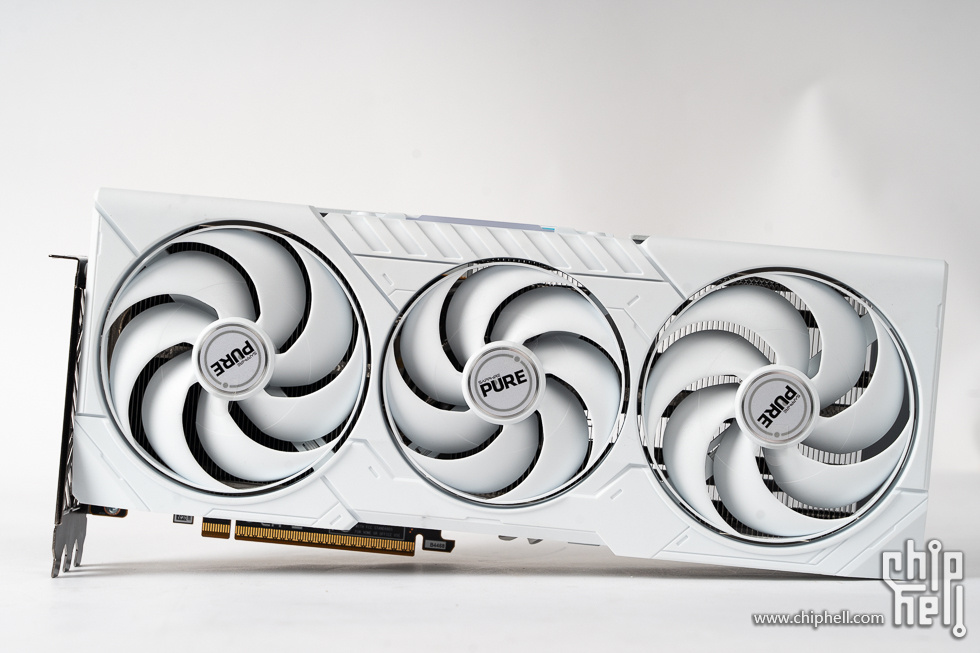

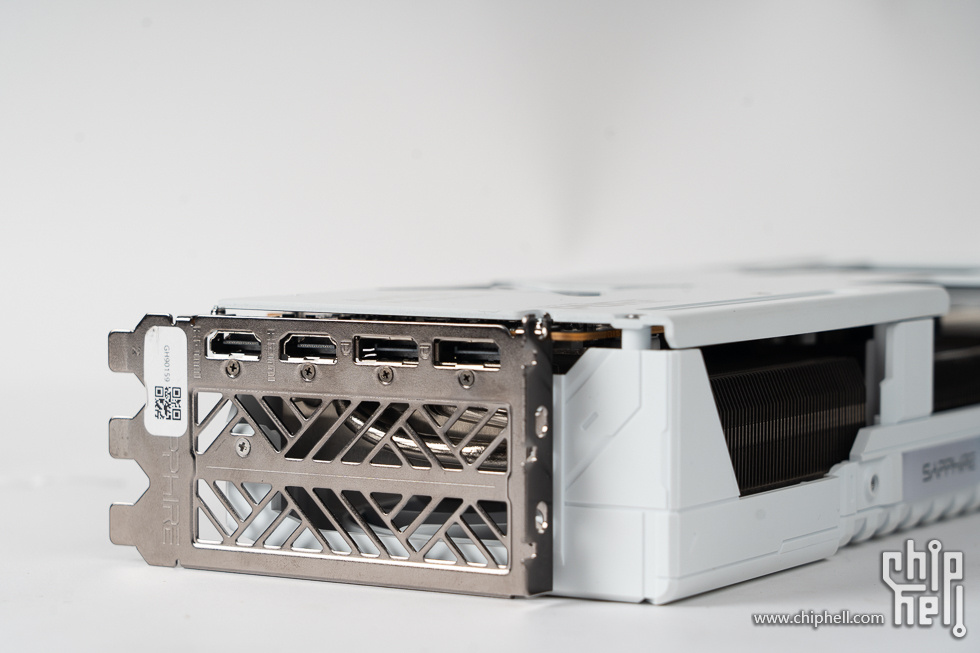

本体。三风扇散热器采用2大1小、2正1反设计。


正面的sapphire logo是一个RGB信仰灯。

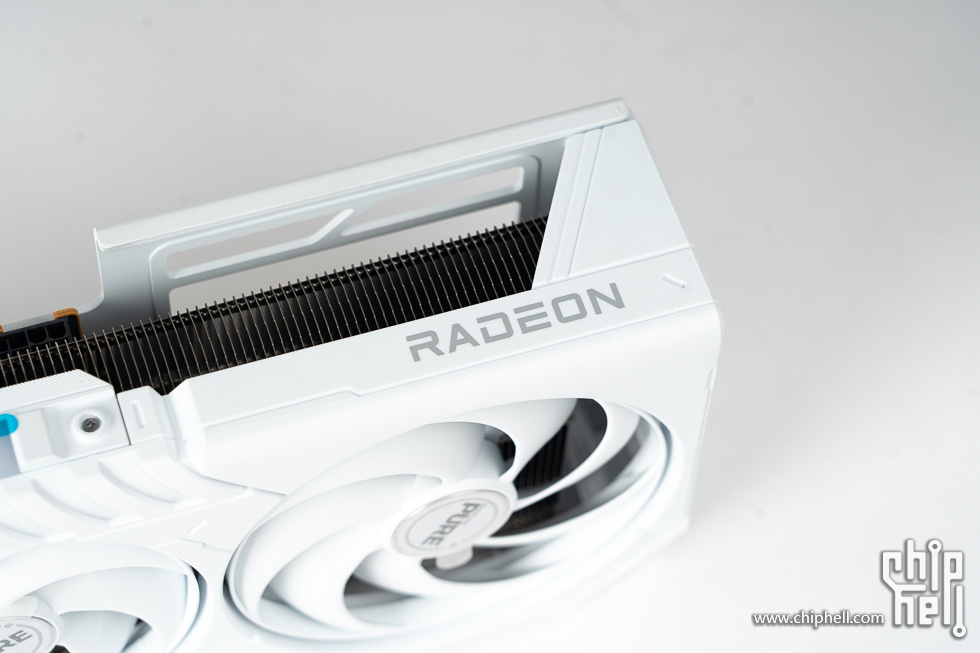

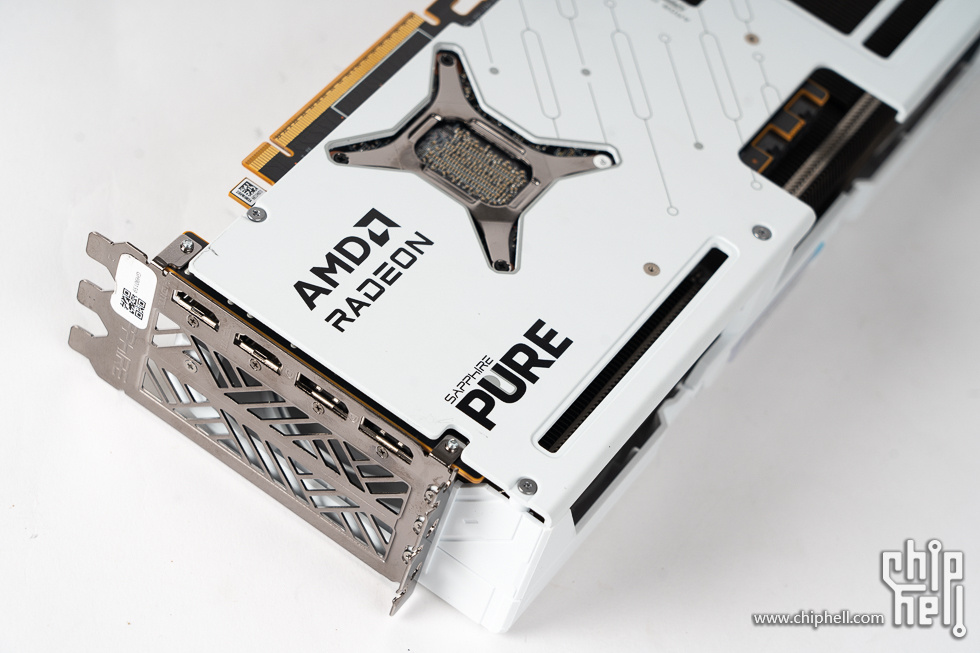

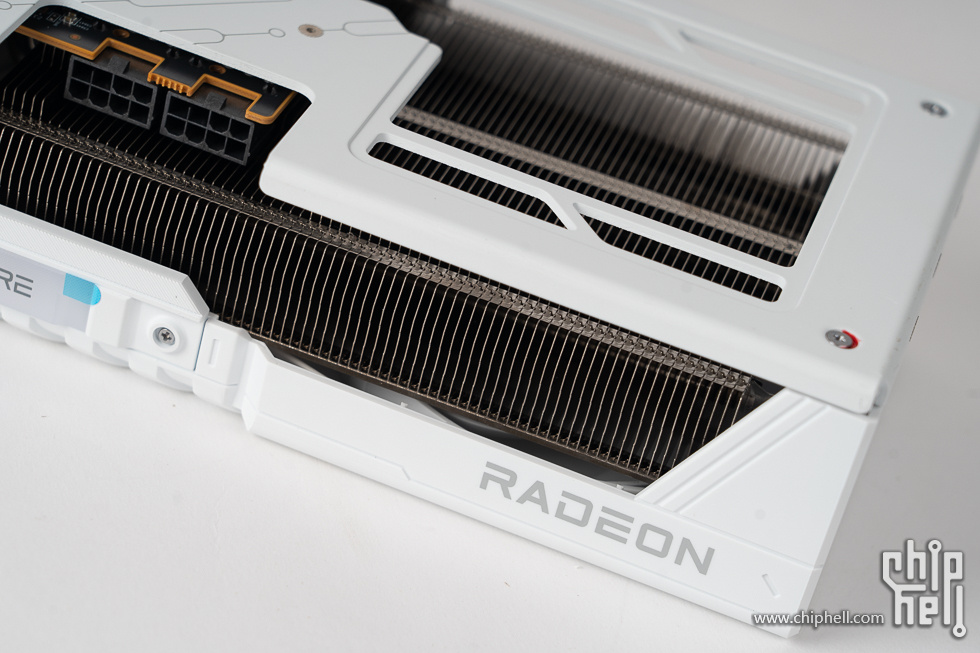

这边还有RADEON的标识。


金手指。


标准3槽厚度，一分不多一毫不少。


不得不说极地在众多9070/XT里边外观显得已经是出类拔萃了。

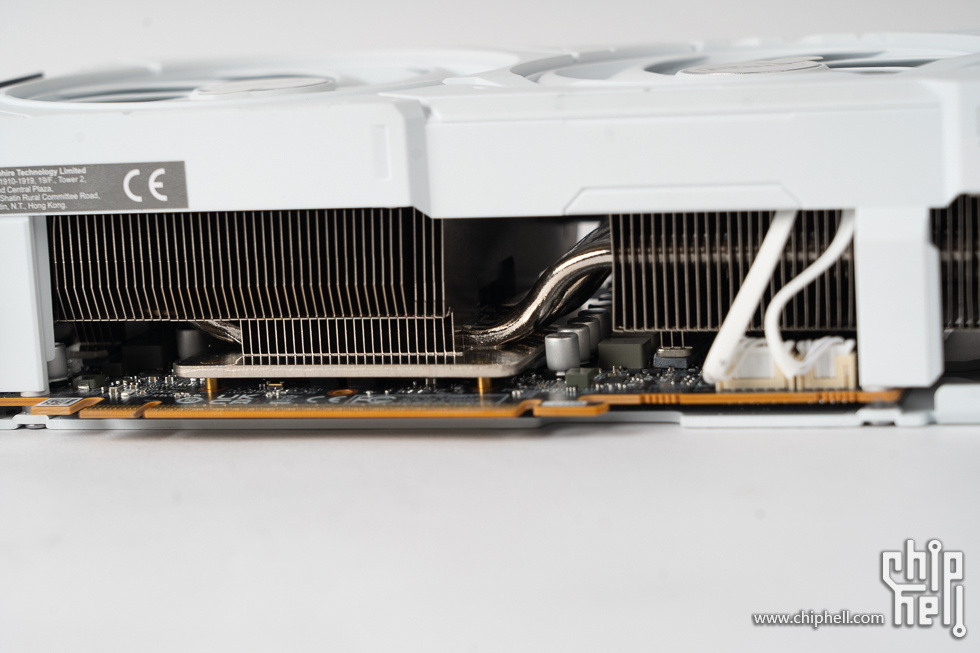

这里散热鳍片大面积露出，方便带走热量。鳍片采用镀镍工艺。

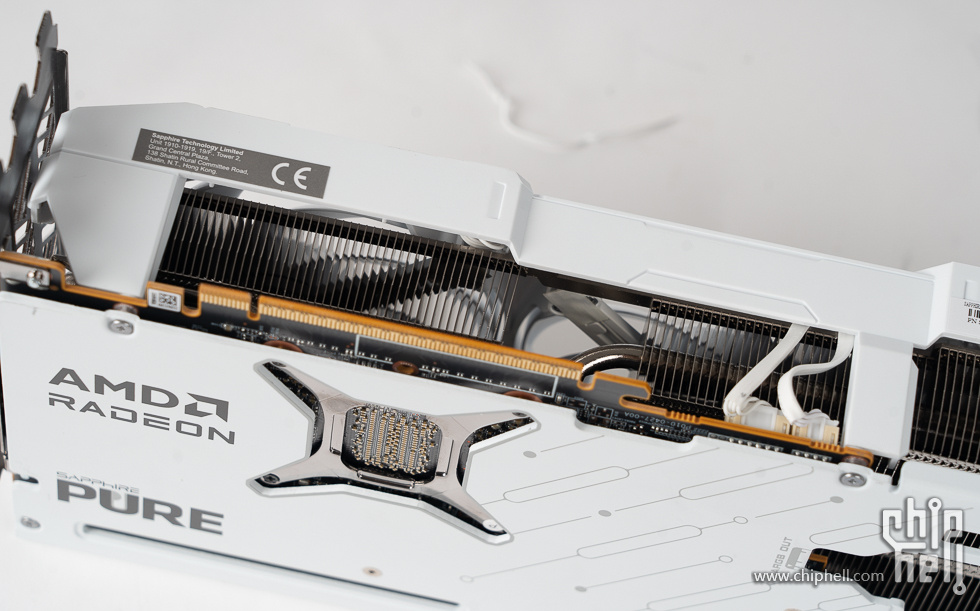

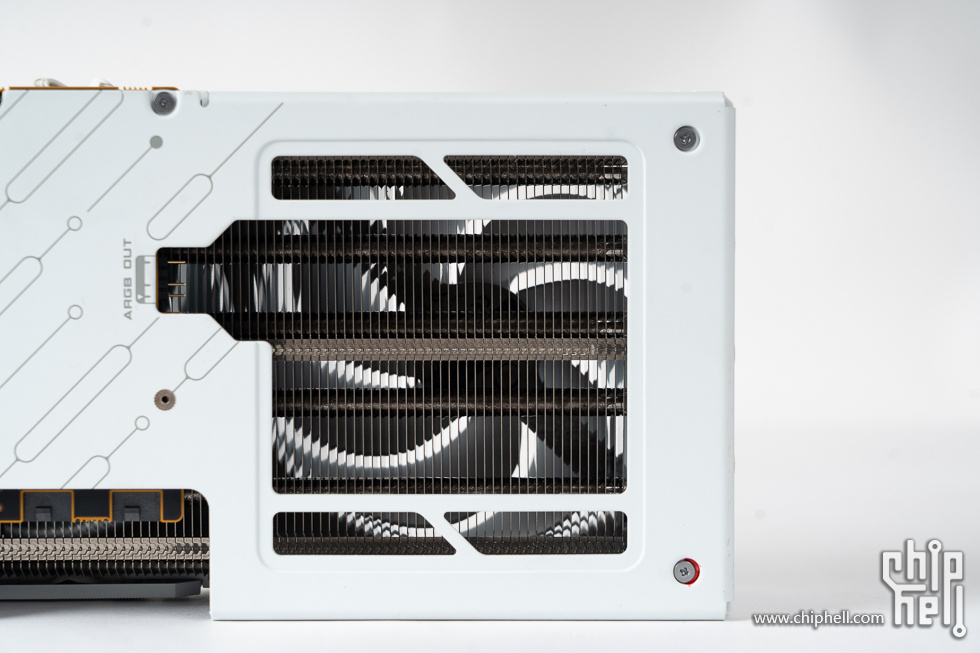

这里的镂空可以直接吹透。另外背板上可以看到这里还留了一组5V ARGB接针，用来外接设备。

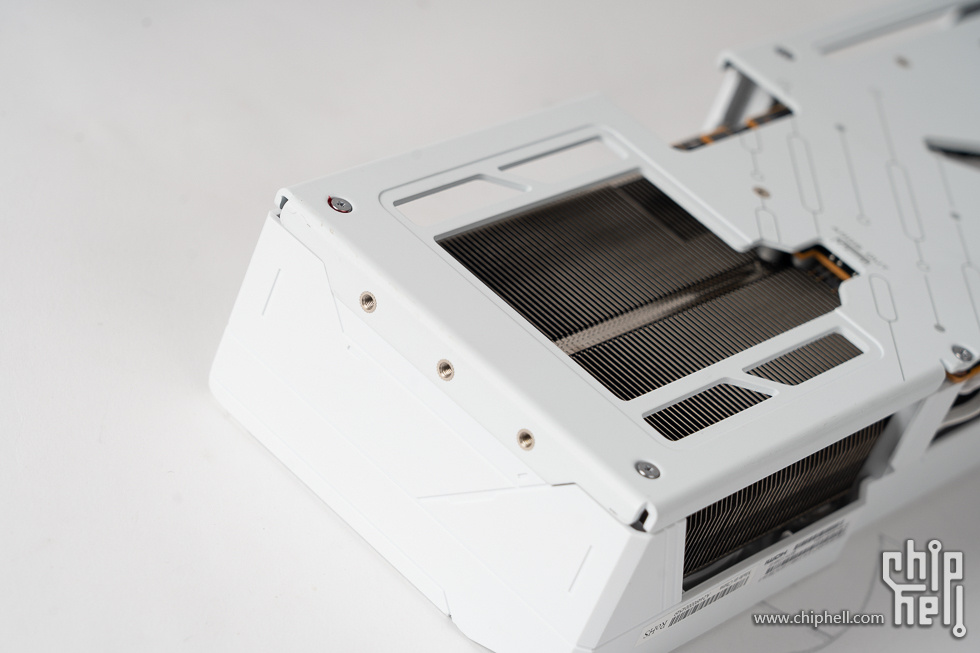

金手指这一侧导流罩也大面积开口。


热管采用镀镍设计，能有效防止氧化。

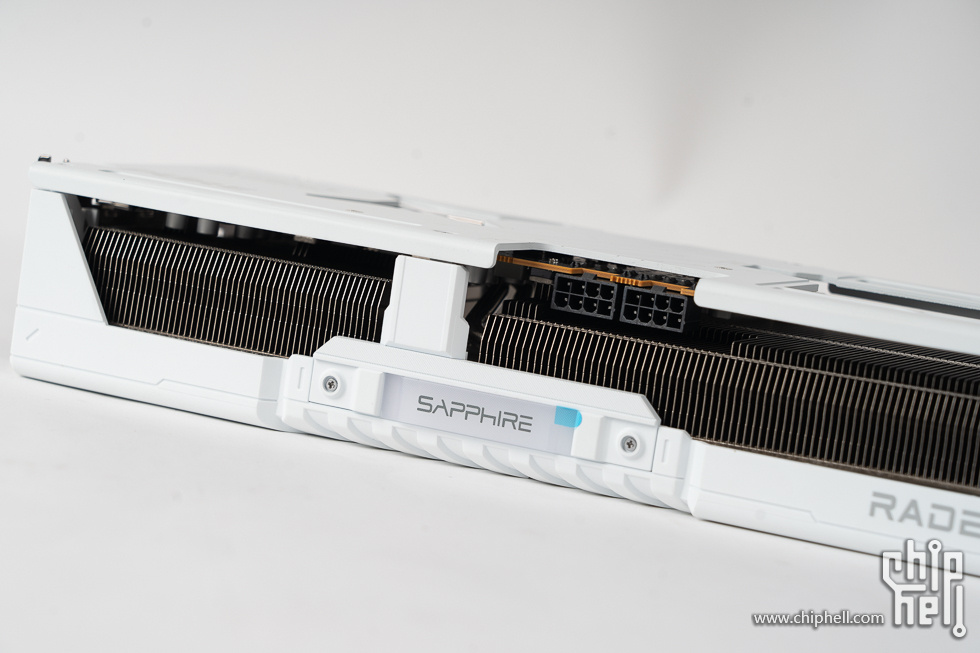

供电采用双pcie 8pin设计。

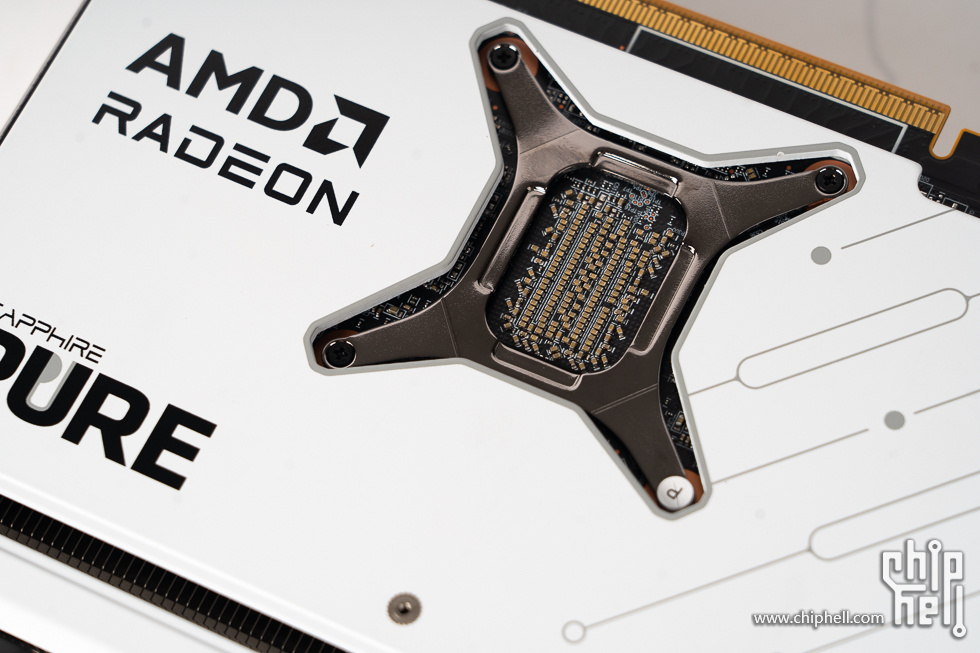

核心背面整齐的贴片电容群。


导流罩尾部有支架螺丝孔。


连接供电线。好久没用这种比较传统的6+2PIN接头了。甚至有些怀念。


这次想做定制线也来不及，就先这样吧。

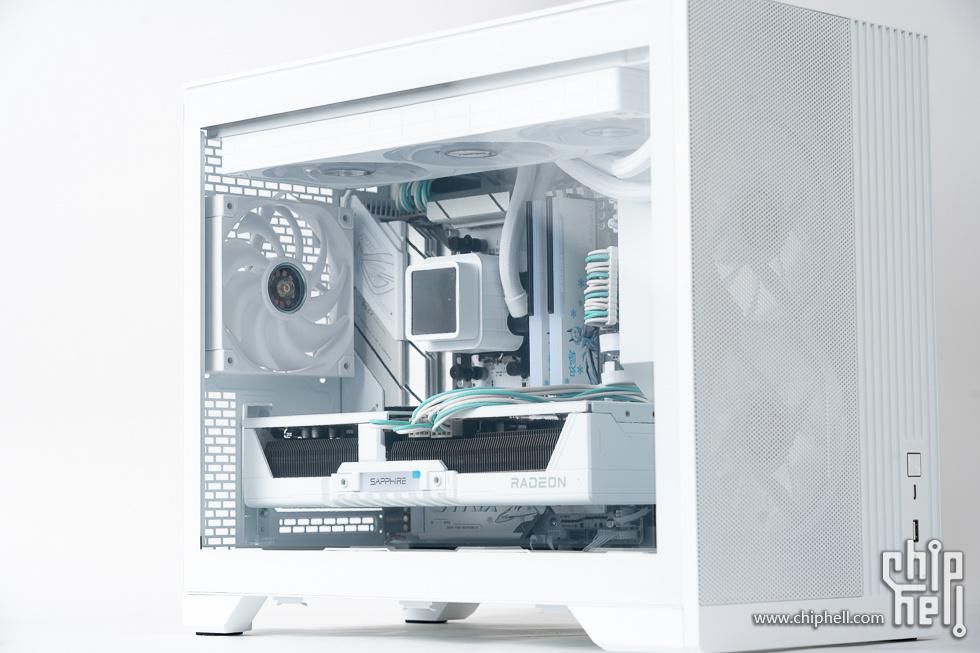

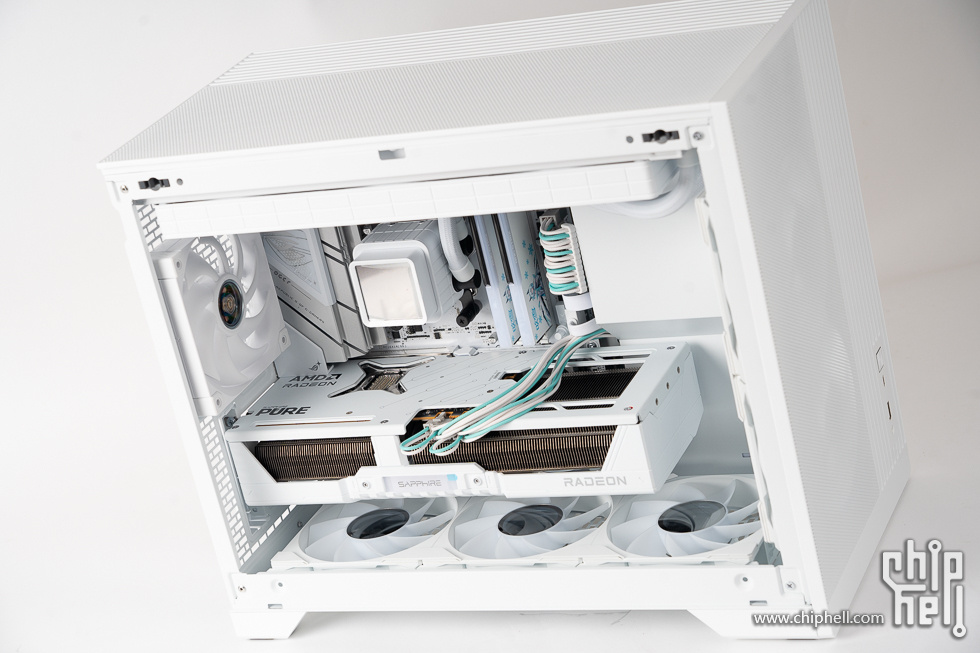

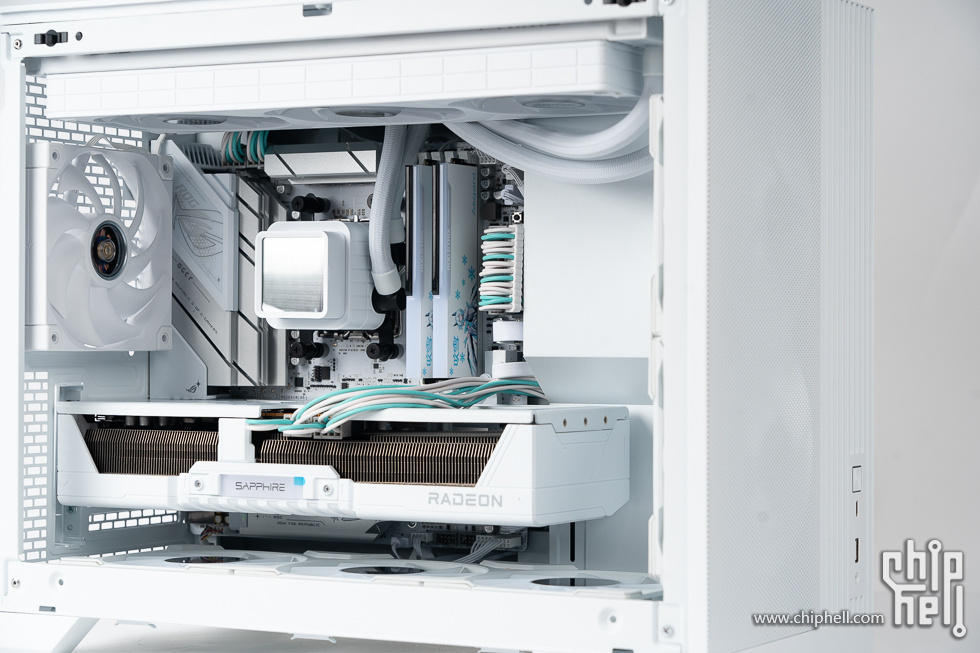

至此基本完工。


显卡供电从下方走的话怕打到风扇，还是走上面好些。

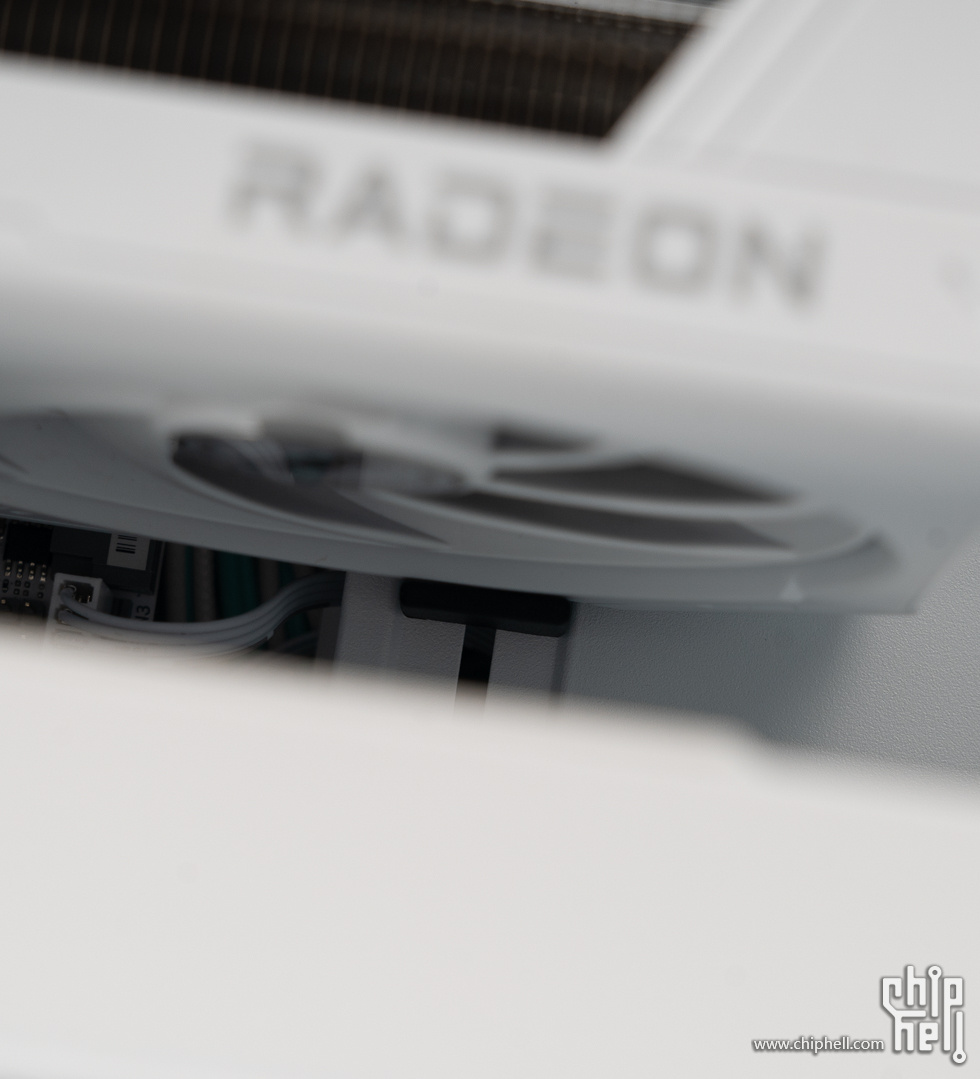

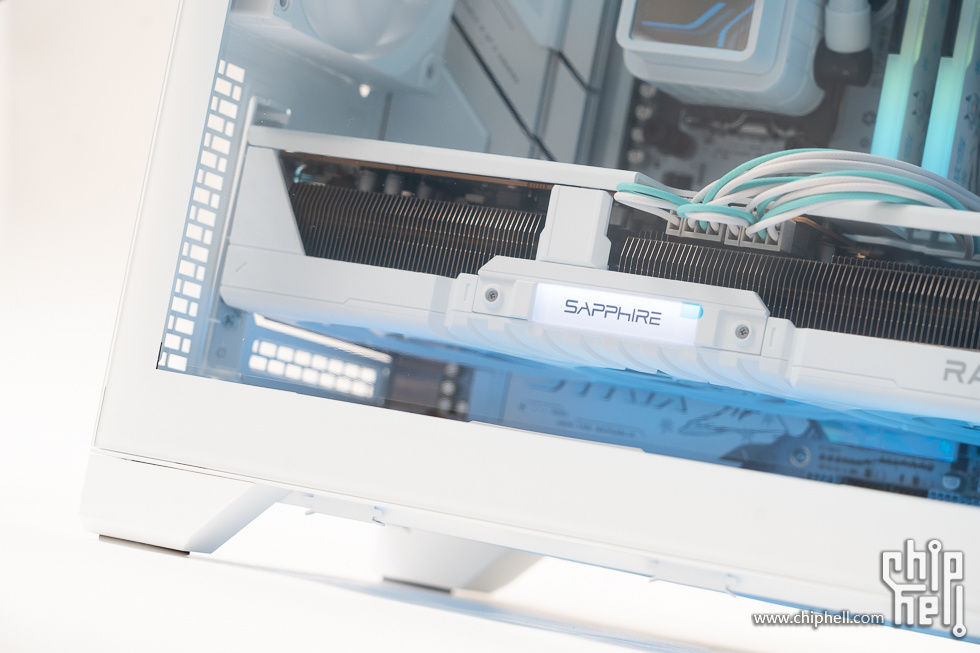

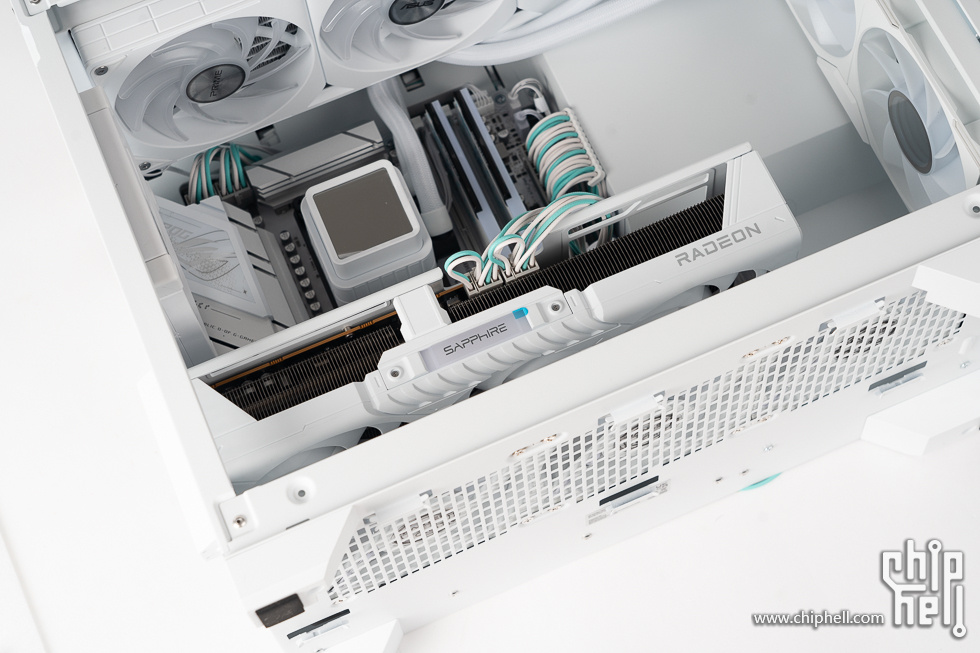

这里可以看到支撑架稳稳托住了显卡。几乎是隐形的。

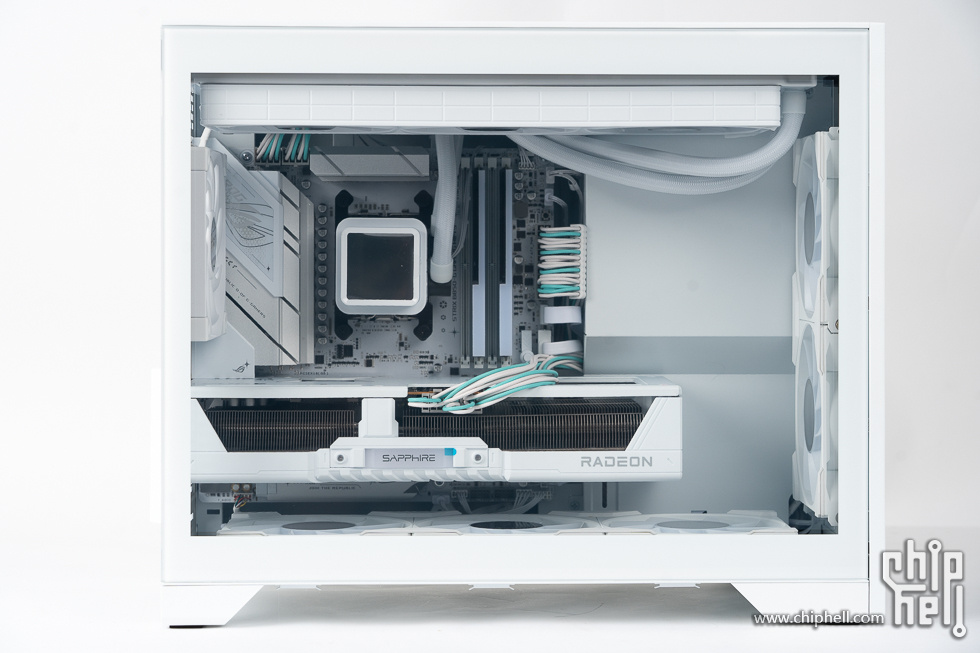

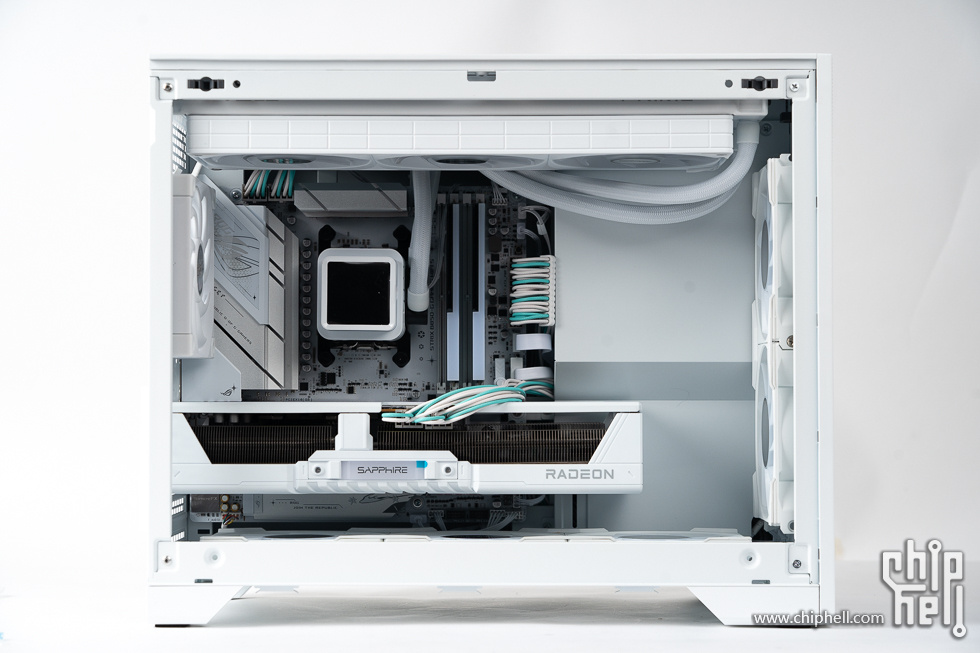

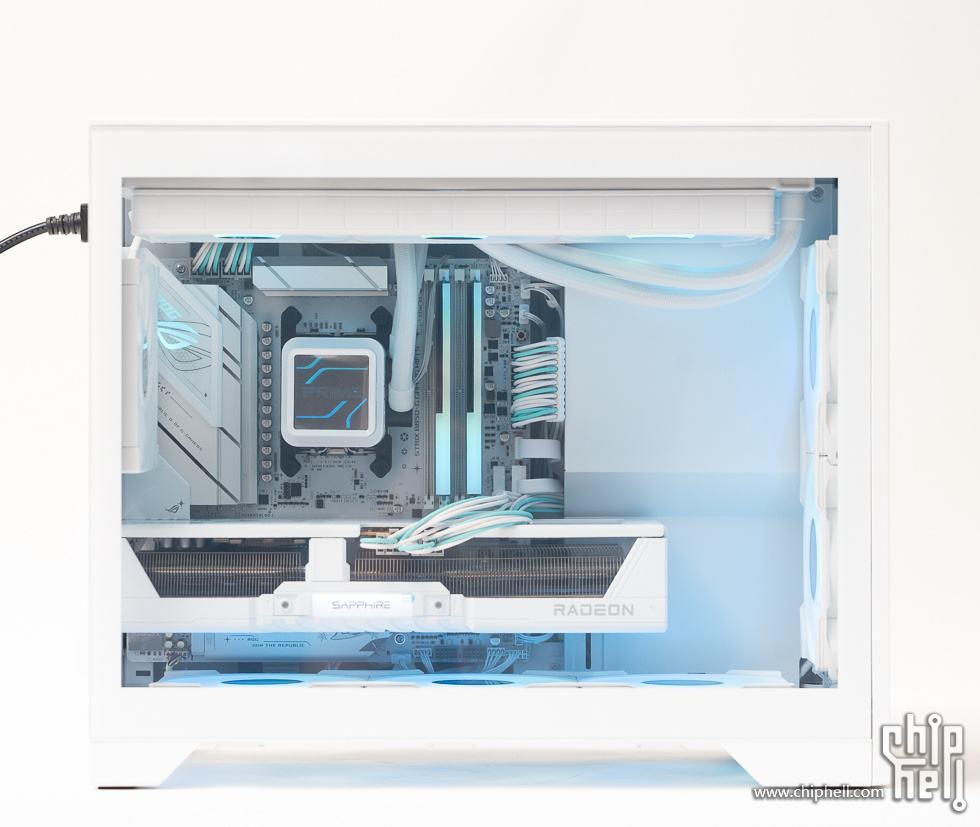

整机也算是干净干练。


还是得找个几乎看不到水管的角度来拍~

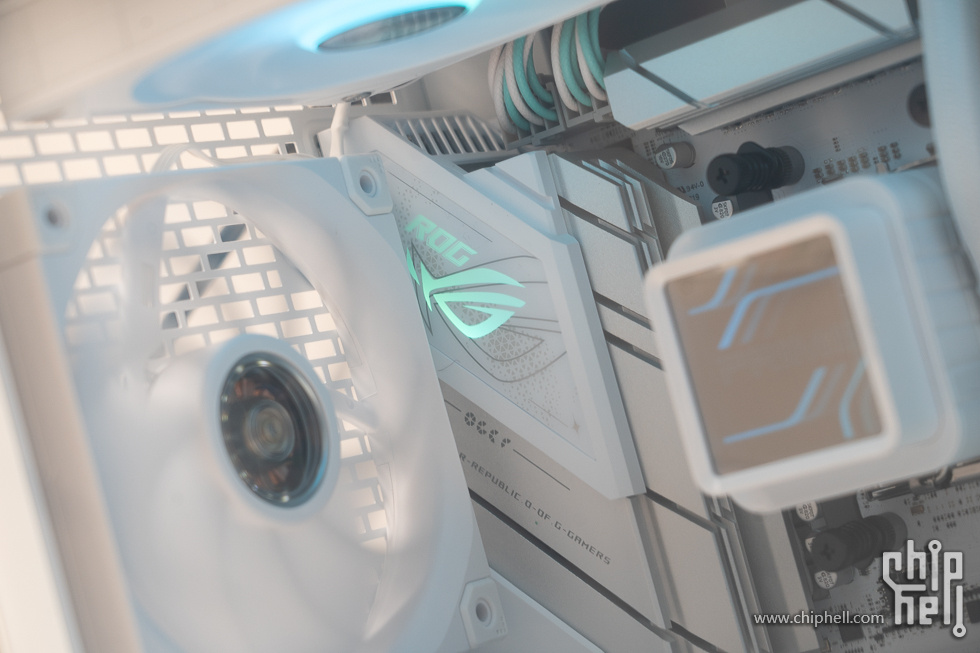

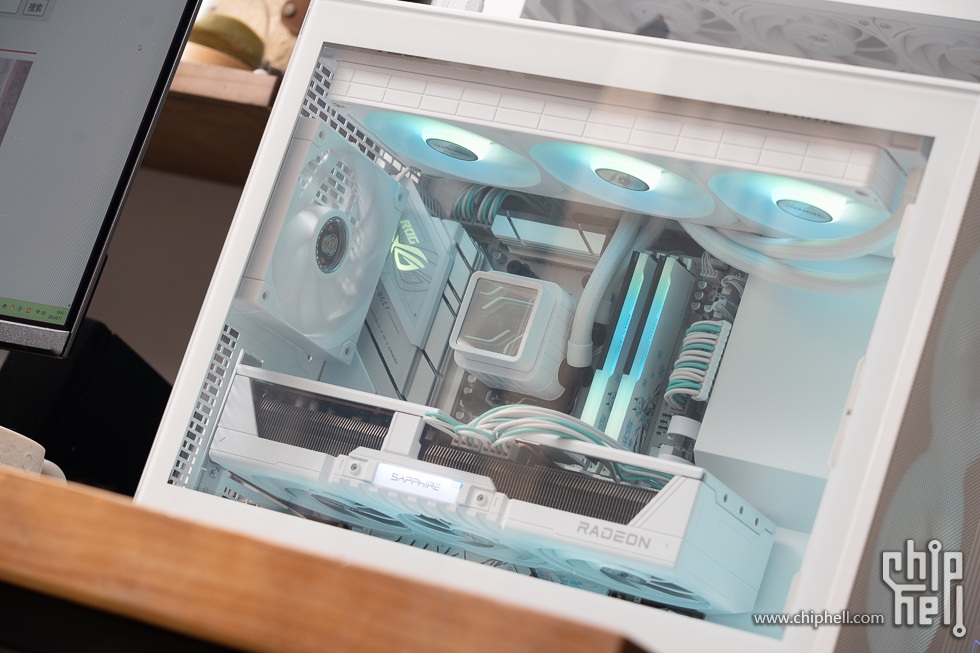

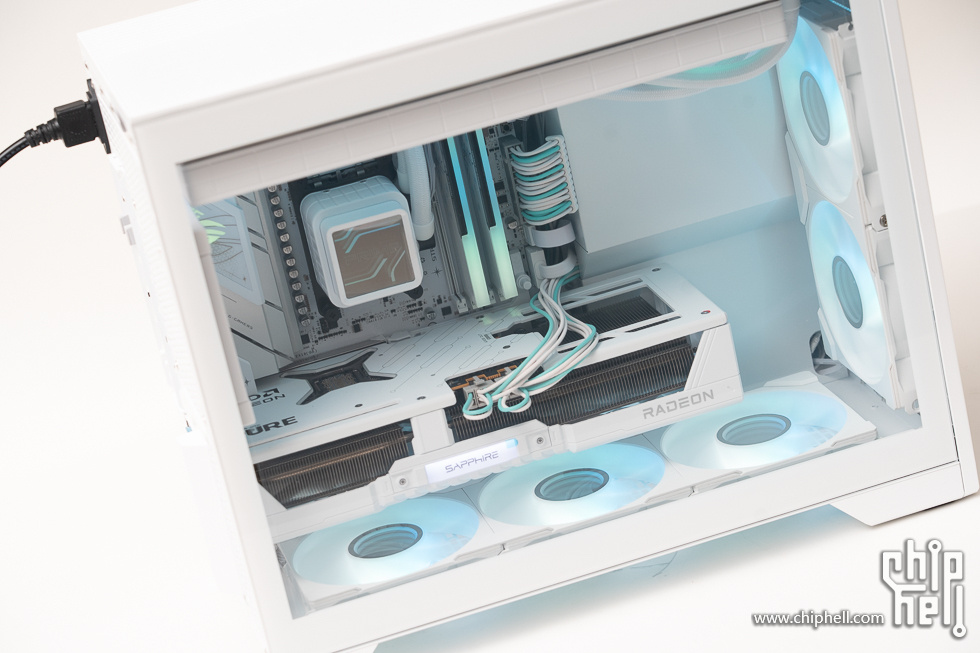

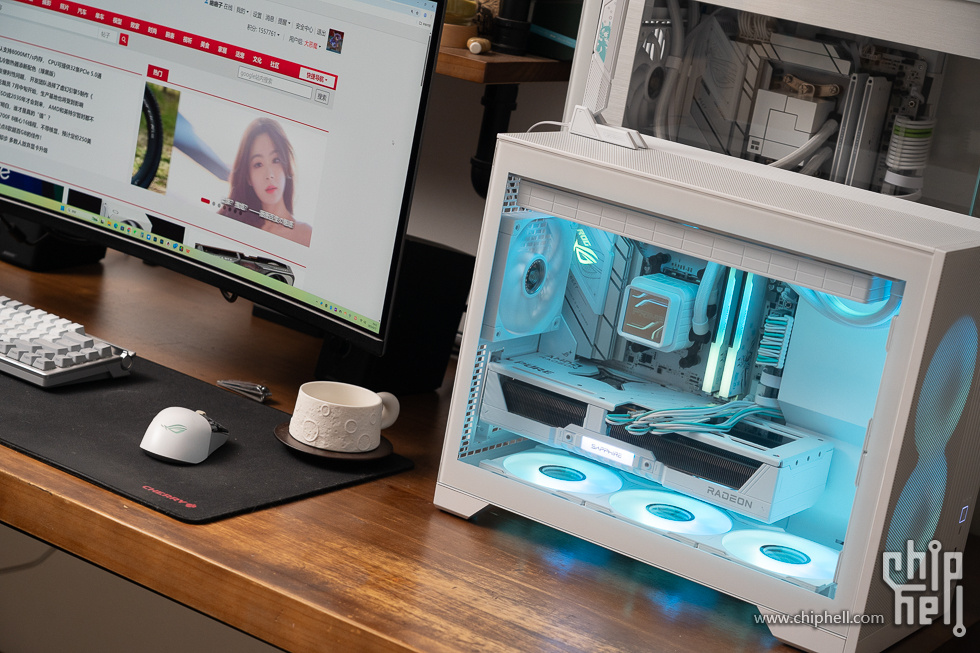

下面是一些点亮后效果。奥创里这个默认配色真是挺好看的，夏天清凉感拉满，感觉机箱变得特别解渴。顺便跟背后的大吹雪合个影。

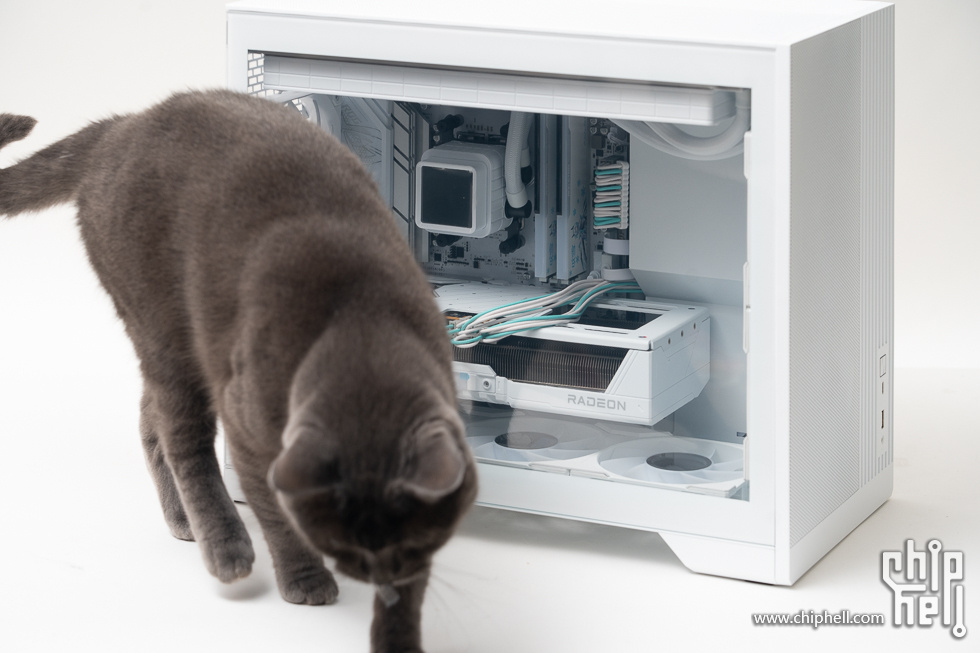

另外这次让猫压轴好了。之前为啥没出现，是因为我刚把XT M3从箱子里拿出来，它就进到瓦楞纸箱里呼呼大睡……可能这个大小当猫窝实在是太合适了。

幽幽子

2楼测试成绩

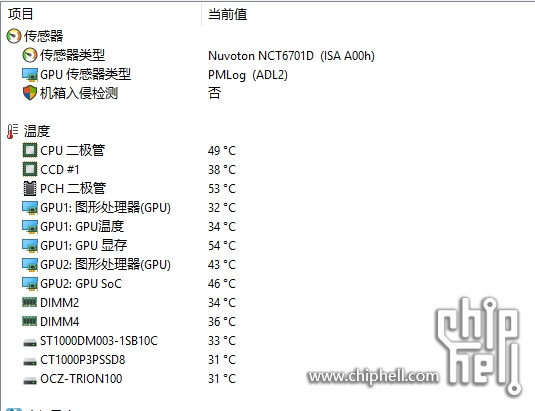

待机温度十分凉爽。室温27度。

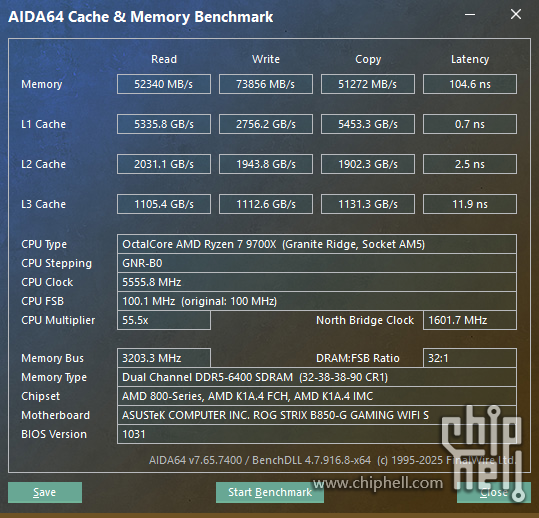

aida64 cachemem得分。读取52G，写入73G，就是不知道为什么延迟跑了个104，这几天想办法优化优化，虽然并不影响用。

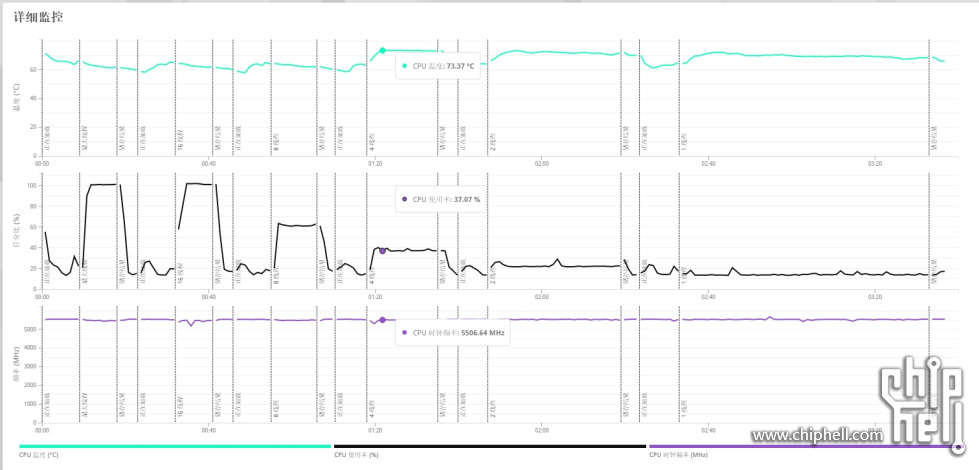

运行CPU Profile测试时的温度，最高示数也就70出头而已。而且这个应该并不是ccd的温度，读ccd温度的话比这应该要低一些。

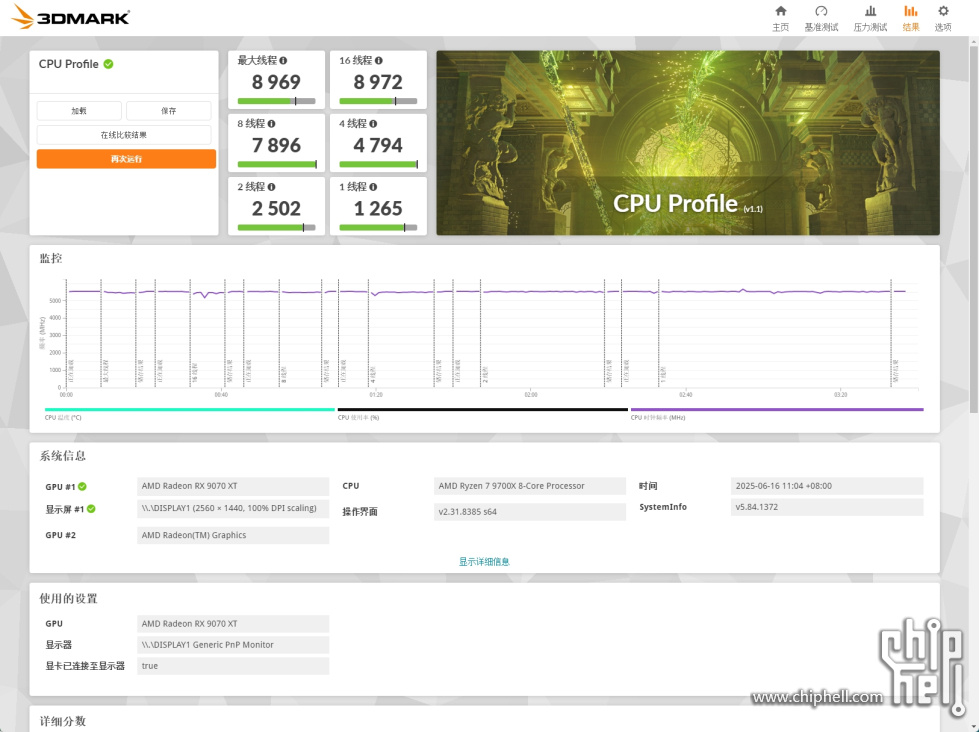

全核心得分8972。


运行稳定测试单点fpu 10分钟，ccd温度只有58度左右。

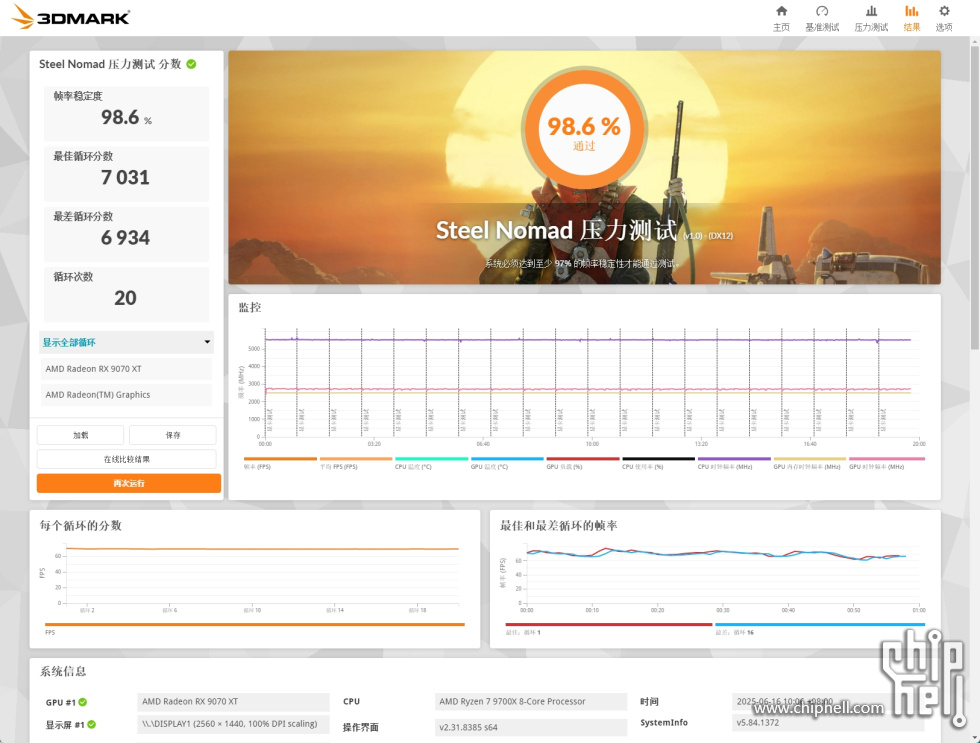

steelnomad稳定性测试98.6%通过。


极地的温度确实不亏极地之名，跑20轮稳定性测试稳定在56度，可以说是这次装机里最大的惊喜。性能说得过去的情况下，功耗、温度控制都十分出色，可以说是彻底甩掉了火炉的帽子。

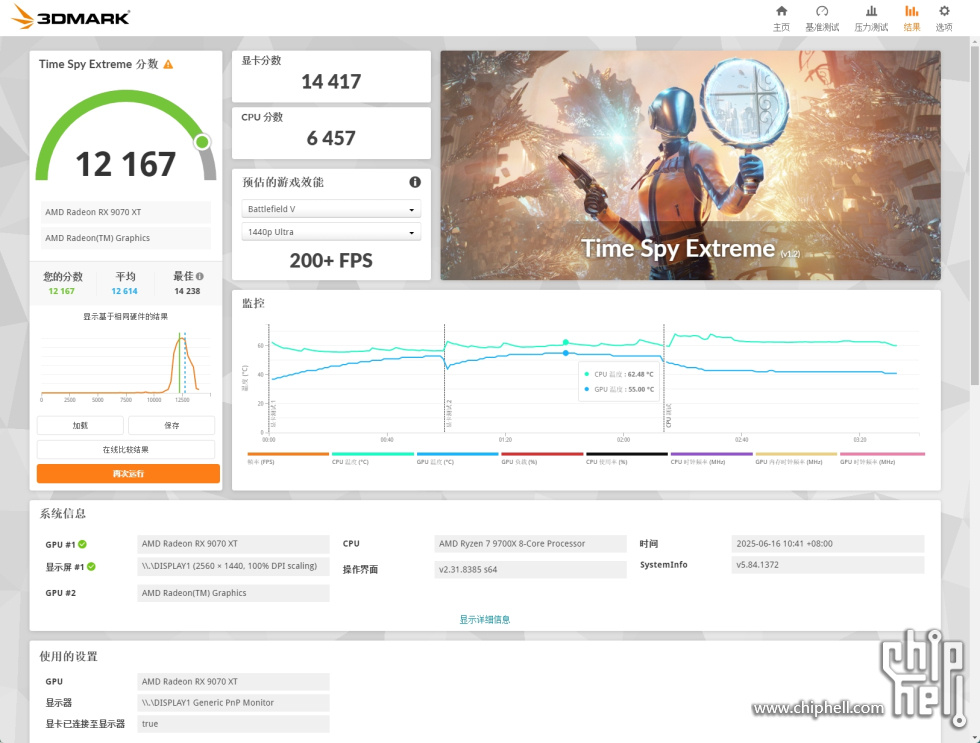

TSE显卡得分14457。以上测试全都是默认跑出来的，没有任何超频操作，包括打开pbo。
