迷你主机组NAS系列之ALL IN BOOM魔改记（2）——基于PLX芯片的硬件拆分篇

VIPER-LF

wxcup 发表于 2025-7-11 17:37
PLX拆分卡刚上架一周，为了搭配拆分卡上的8654接口，所以H730P mini转接卡也做了几片挂到上去了；
这样万 ...

已经收藏了，想玩的时候 找你下单。

wxcup

VIPER-LF 发表于 2025-7-11 17:39
已经收藏了，想玩的时候 找你下单。

好的，感谢支持！！
如有其他改装需求或建议也欢迎提出，以便下一版改进。

wxcup

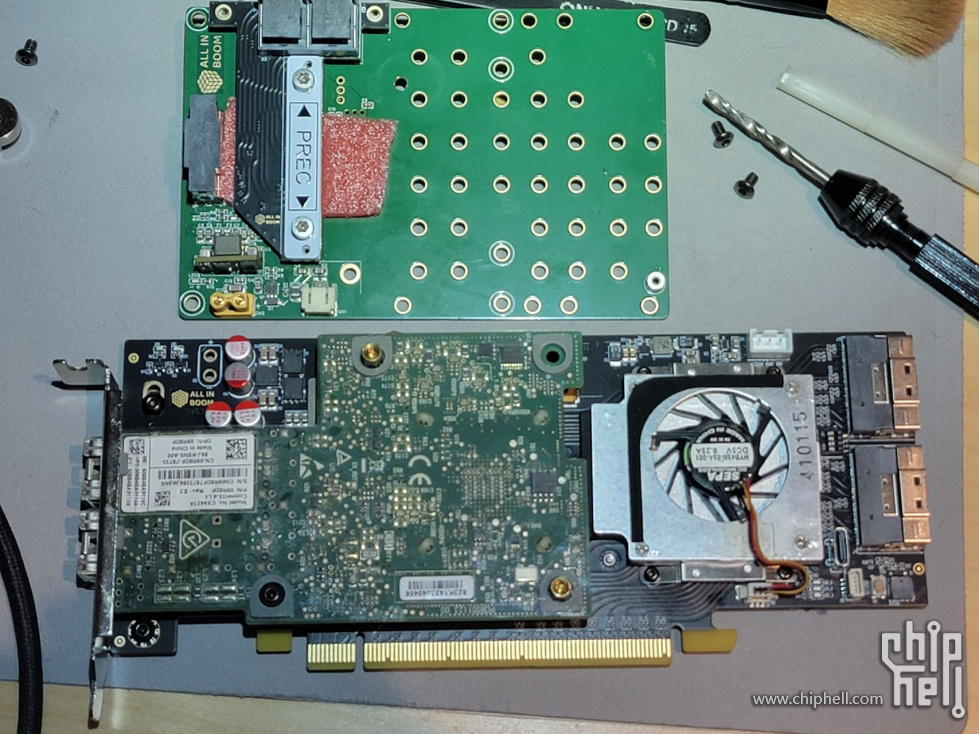

实测通过H730p mini转接卡打孔的方式，可以利用OCP网卡的螺丝孔位，以“叠叠乐”的方式将阵列卡集成到GEN8机箱中去；


MINI转接卡比照ocp螺丝孔位置在靠近SAS接口板位置打一个3mm左右的孔，然后在ocp网卡螺丝孔上装两个高度为5mm的螺丝柱即可；

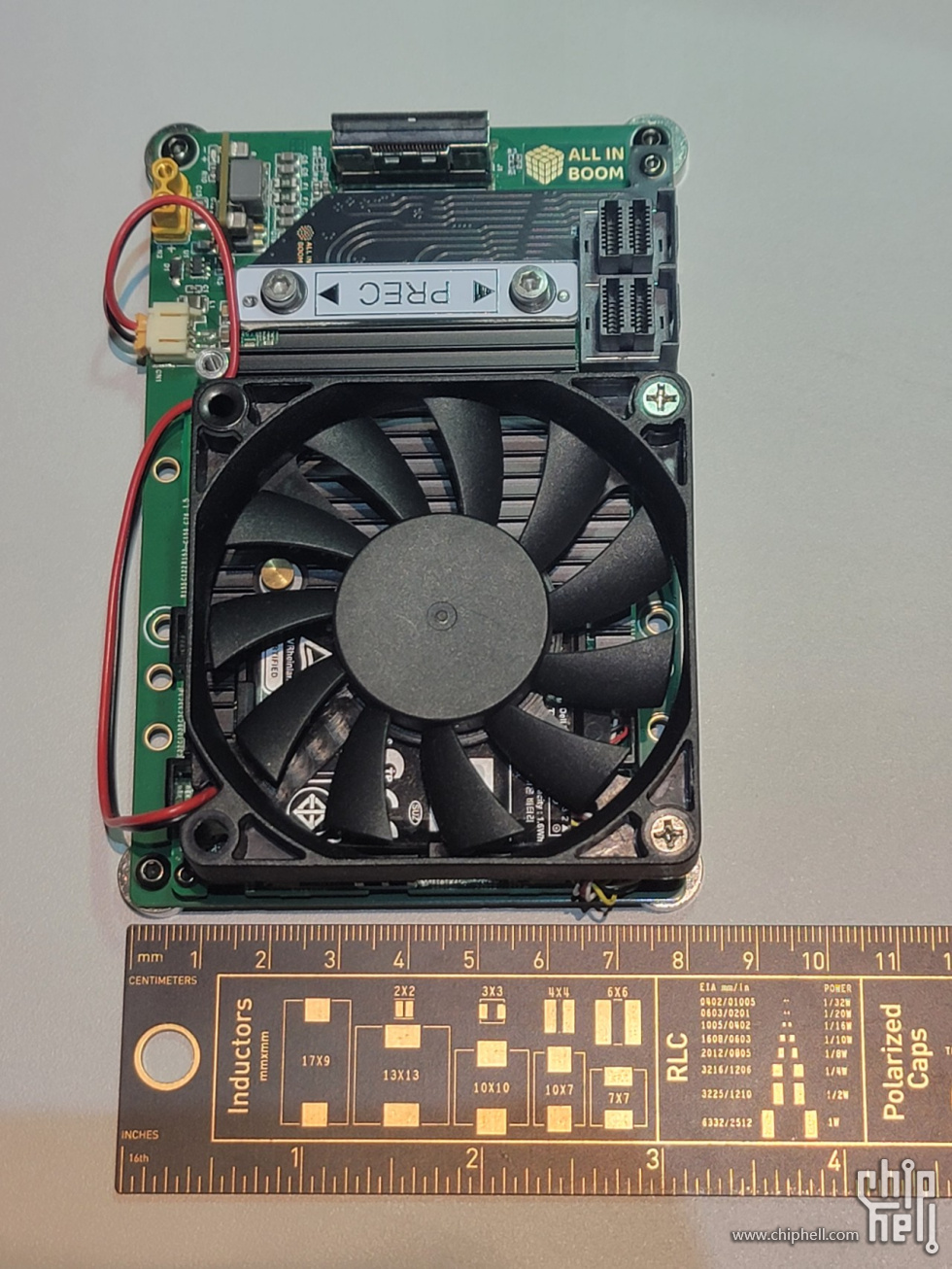

安装H730P mini刀片版之后的尺寸，安装了5cm的风扇一枚；

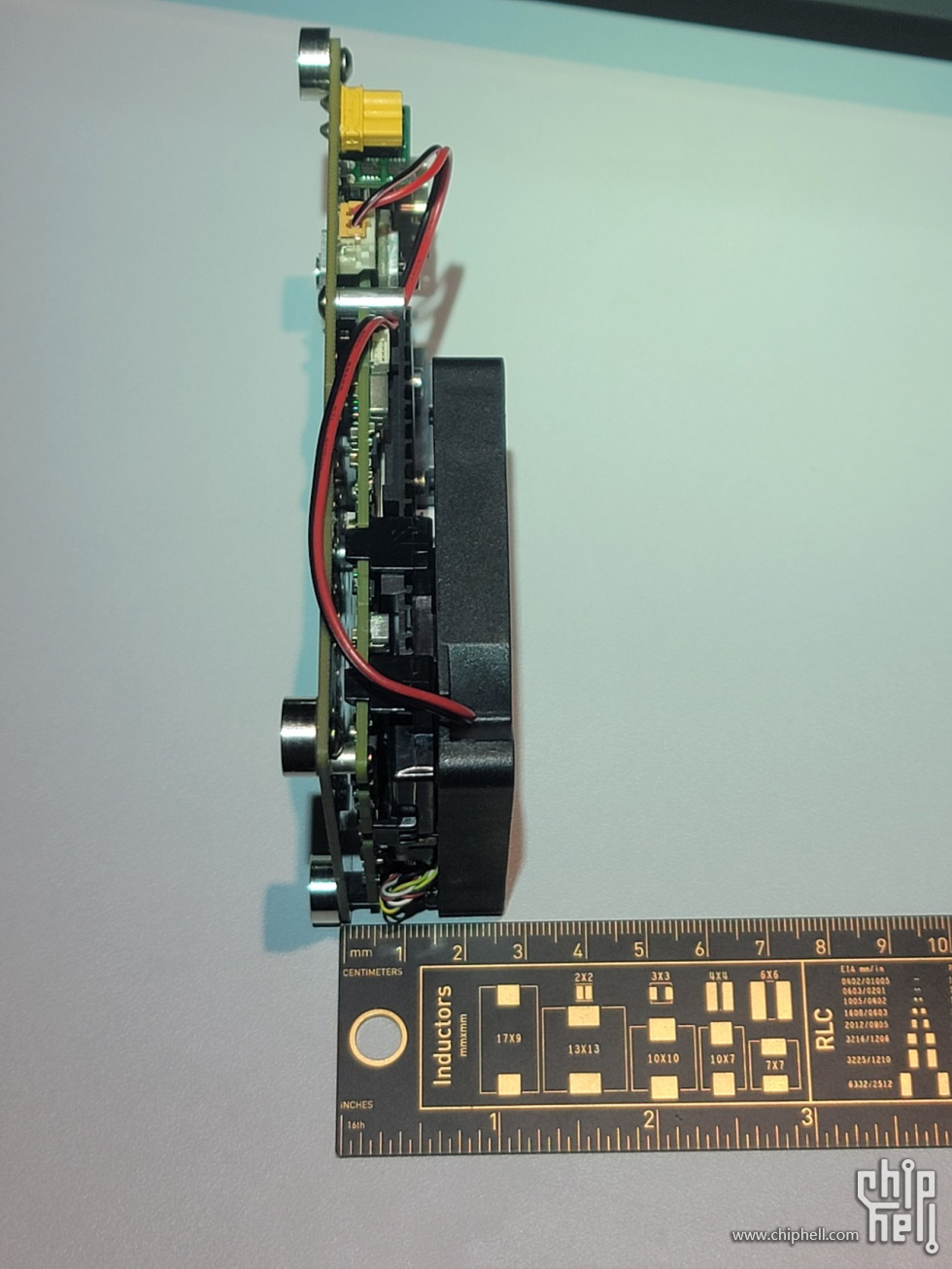

整个阵列卡带风扇厚度可以做到28mm左右；

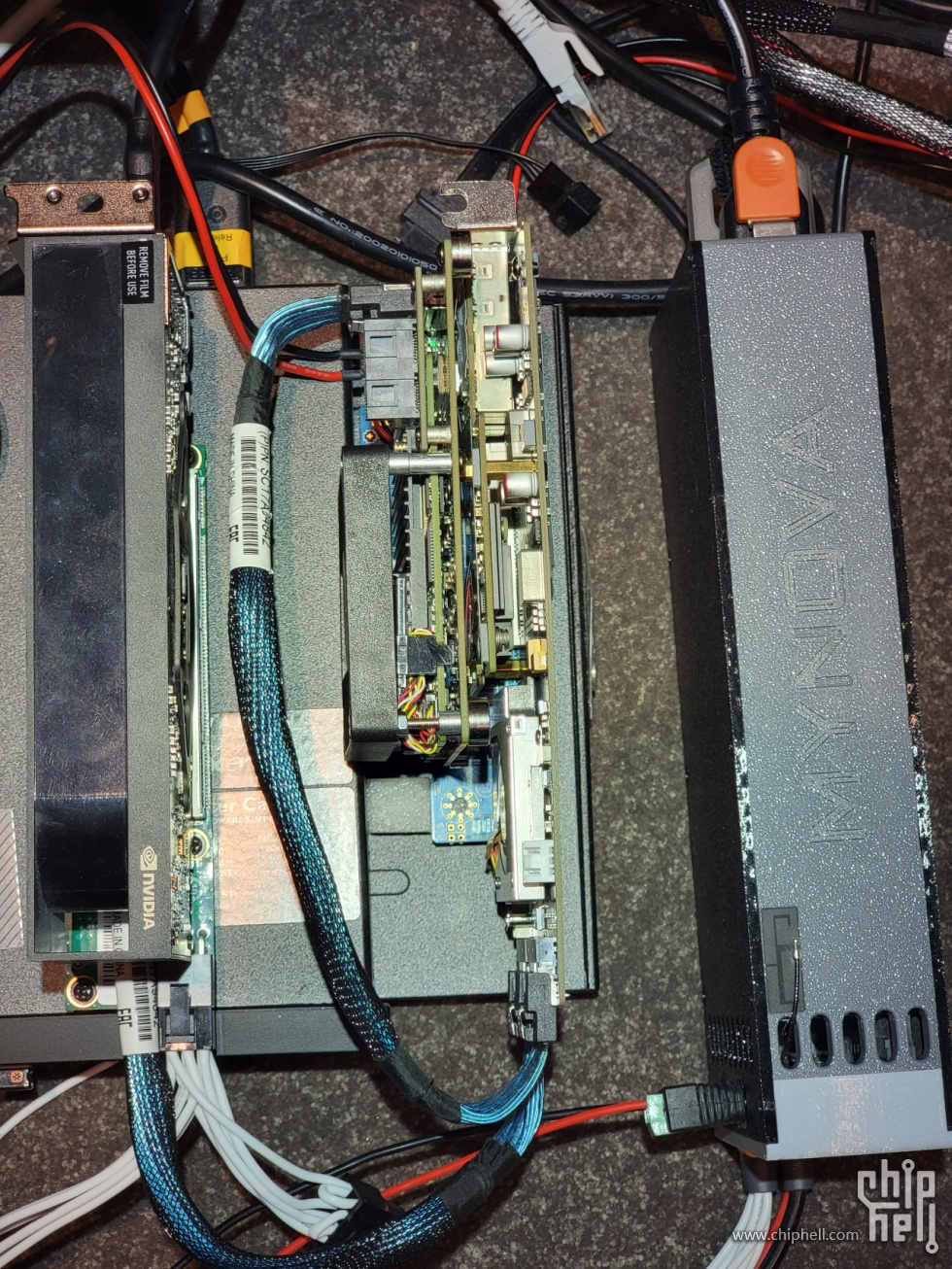

固定到OCP网卡上之后的效果图，目测厚度应该可以放到GEN8机箱中去，实现了万兆网卡和阵列卡合二为一的目标
