联力207D + 铭瑄 MS-终结者Z890-A+TRYX 展域SE360 + 影驰 5060TI星曜NOX 装机分享

youzhusky

• 前言


      今天带来的是一台紧凑型中塔主机，使用的是联力的鬼斧207D屏显版机箱，紧凑的45.5L体积与455.6x219x456mm的长宽高，配合两把前置14030风扇，底部有一块6寸LCD屏幕可监控或副屏，体积紧凑却可以兼容360冷排与最长375mm显卡，以及ATX主板和ATX电源，另外还能设计加入底部进风、底部前侧安装电源等一些有意思的设计。
      配置方面主要是英特尔酷睿 Ultra 7 265K+铭瑄 终结者 Z890-A +影驰 GeForce RTX 5060 Ti 星曜 NOX MAX OC。铭瑄的终结者MS-Terminator Z890-A WIFI，采用10+1+1相SPS供电和8层PCB设计，设计4个M.2、1* SFF-8654 4i接口，前后双Type-C口和2.5G网卡&Wi-Fi 6，规格方面相当齐全性价比不错。影驰GeForce RTX 5060TI 星曜 NOX MAX OC显卡是全新的50系星曜，不仅散热强劲使用了4热管的磁星PRO散热器，还有耀眼星镜界的个性镜面背板与流光灯效的IML ARGB穹顶灯，也有一体式磁吸上盖方便拆卸与清理，而且星曜还有黑白双色，白色LUNA与黑色NOX，都是颜值女神范。显卡采用8层PCB和12+3相供电，磁星MAX散热器采用7热管和IML ARGB穹顶灯，在用料、散热、颜值方面都有着不错的设计。
      其他配置上，处理器散热使用来自TRYX （创氪星系）的第二款水冷—PANORAMA 展域SE 360，2K分辨率的6.5寸AMOLED曲面屏以及采用ASETEK 的全新ADELA方案是这款水冷的两大特点，多种曲面屏的安装方式可获得更好的体验，以及ASETEK的方案都是让人放心。固态硬盘是星曜7000 Plus SSD，它采用TSMC台积电12nm制造的四通道主控PS5027-E27T，以及TLC闪存颗粒。内存是宇瞻的ZADAK SPARK 32G 6800灯条。电源是振华的ZILLION卓凌 750W。

• 配置清单：


CPU：英特尔（Intel）酷睿 Ultra 7 265K
主板：铭瑄（MAXSUN）MS-Terminator 终结者 Z890-A
显卡：影驰 （GALAX）GeForce RTX 5060 Ti 星曜 NOX MAX OC
SSD:   影驰 （GALAX） 星曜7000 Plus 1T SSD
内存：宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16GBx2 套装
散热：TRYX（创氪星系）PANORAMA 展域SE 360水冷
电源：振华（SUPER FLOWER） ZILLION卓凌 750W
机箱：联力（LIANLI）鬼斧207D 屏显版

• 整机展示：

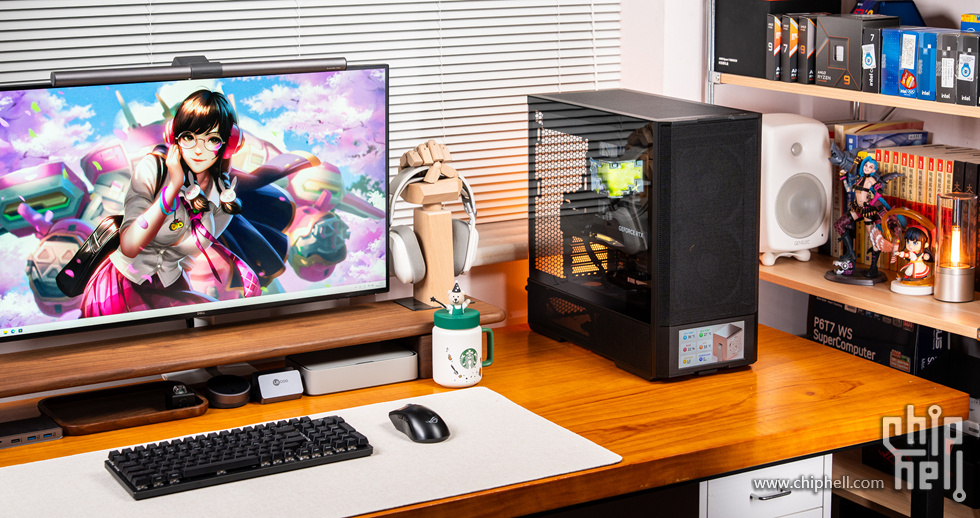

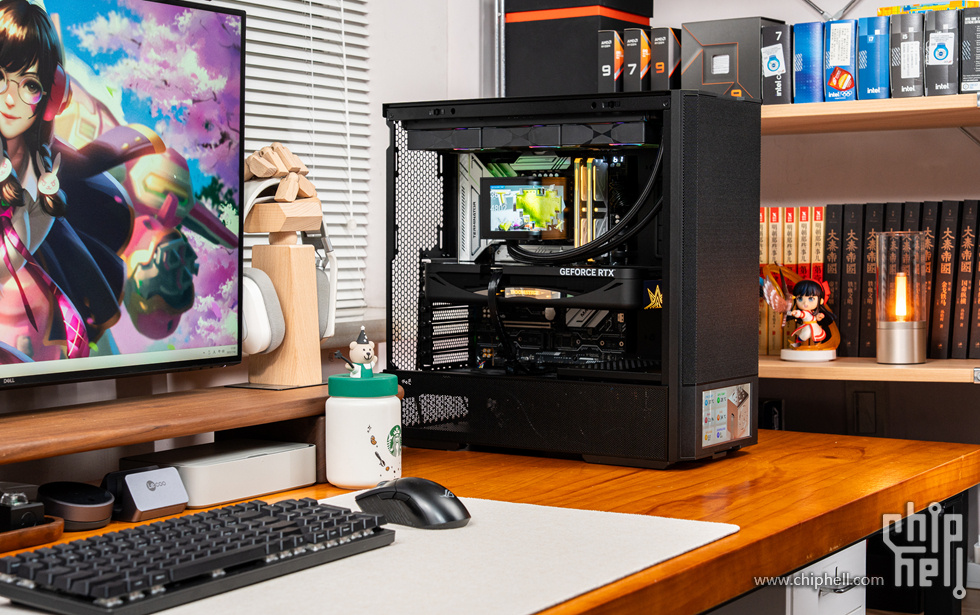

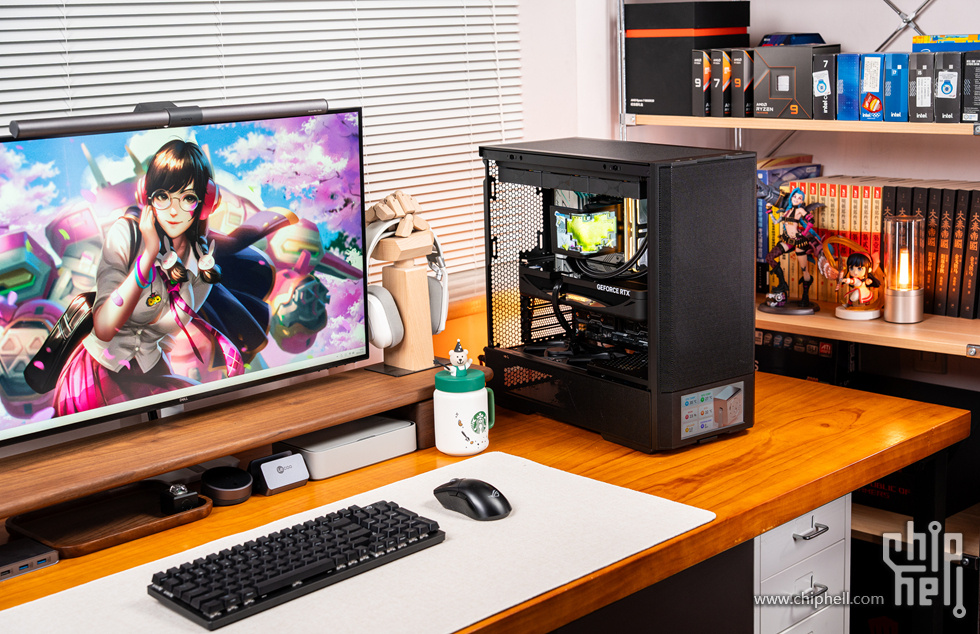

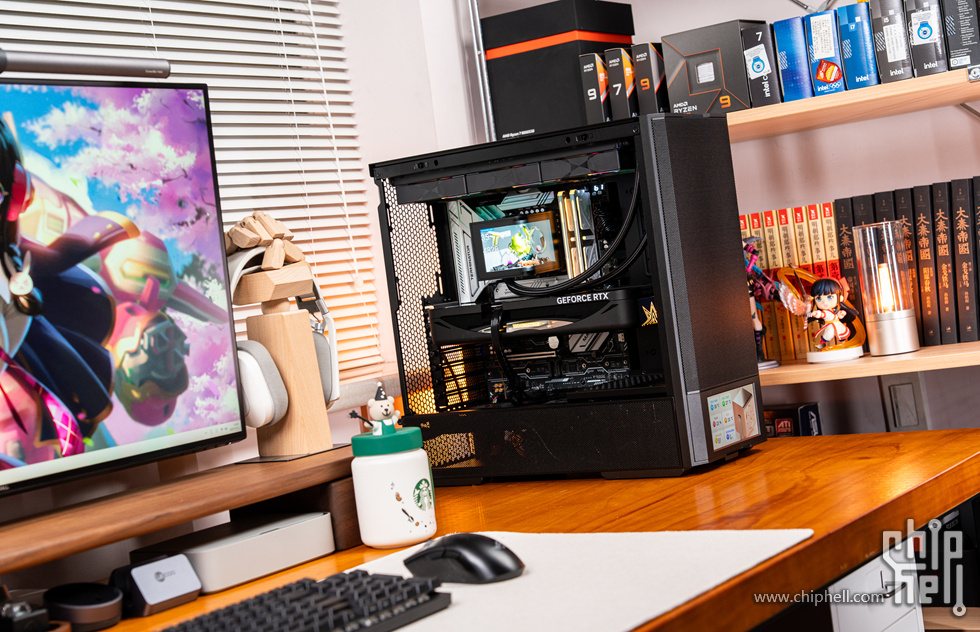

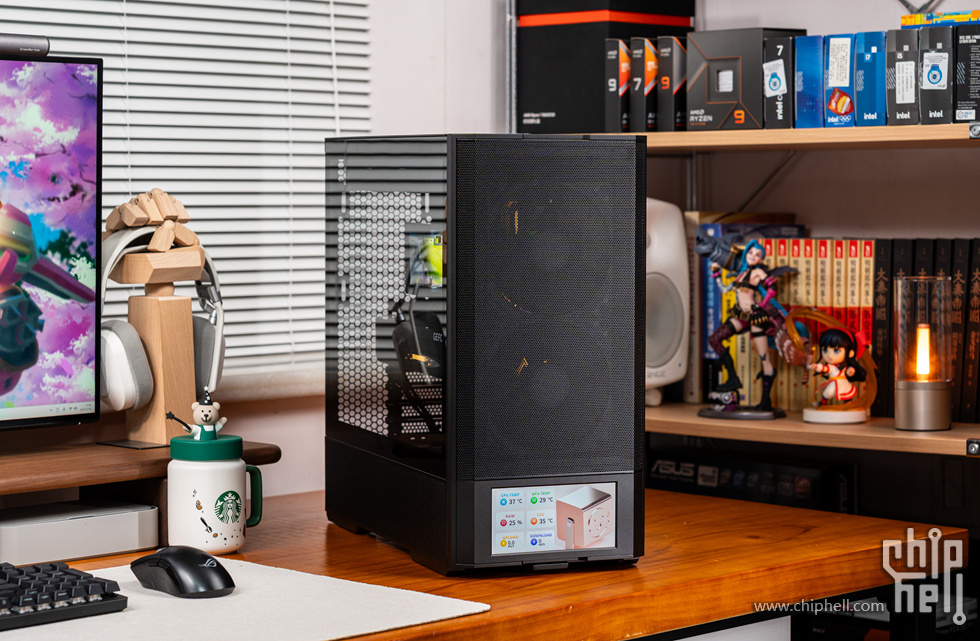

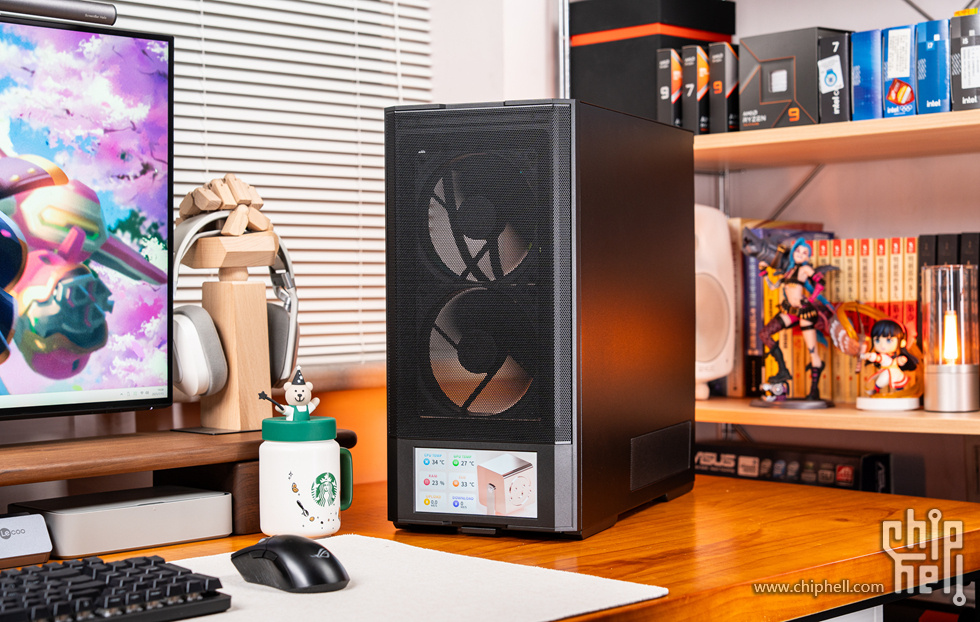

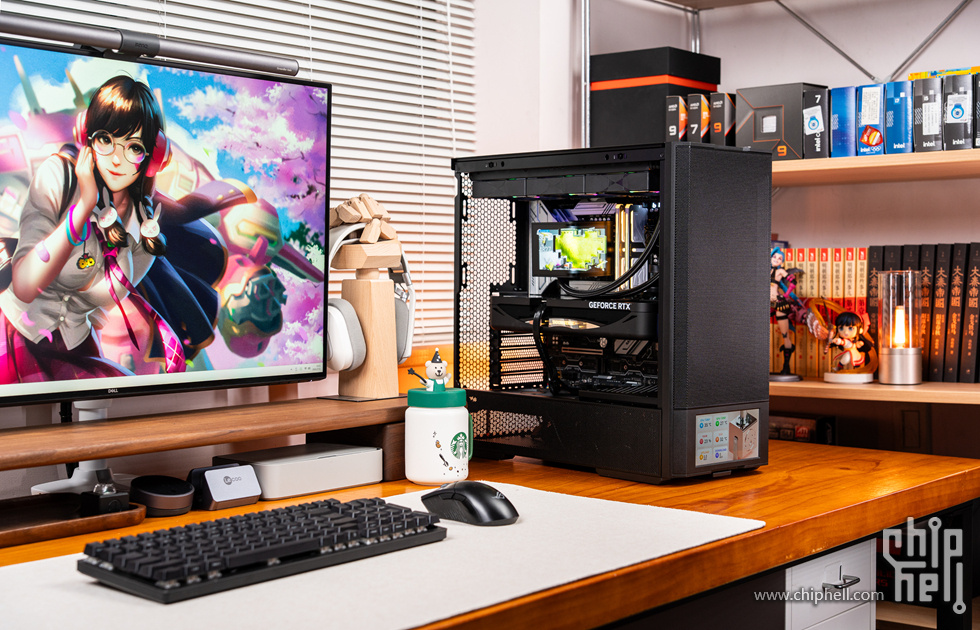

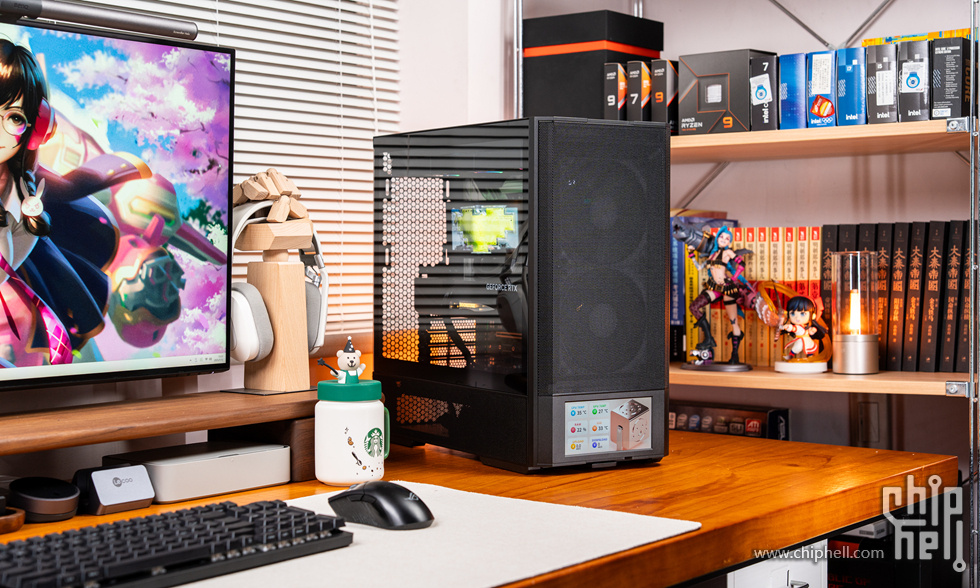

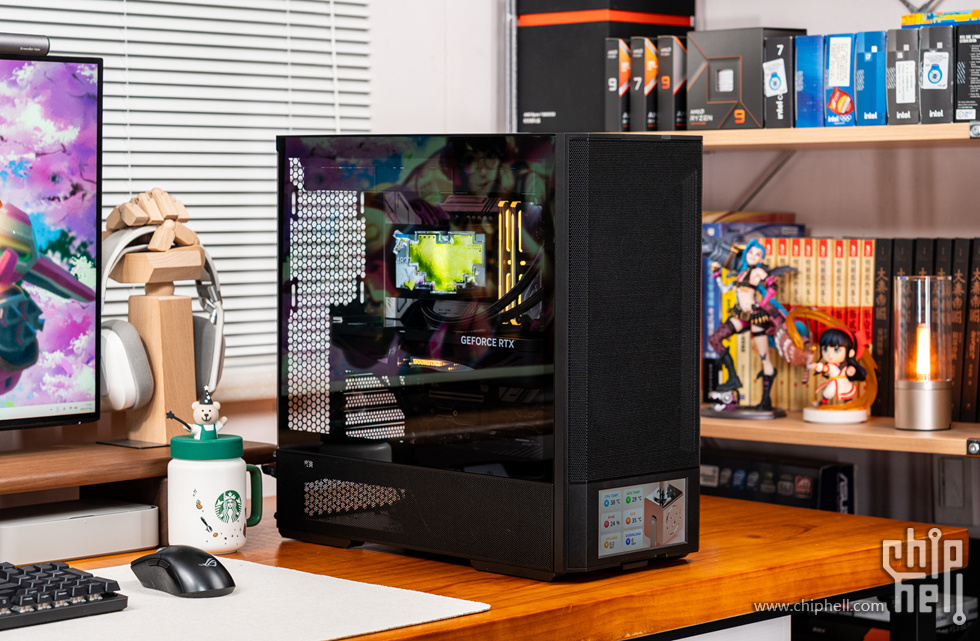

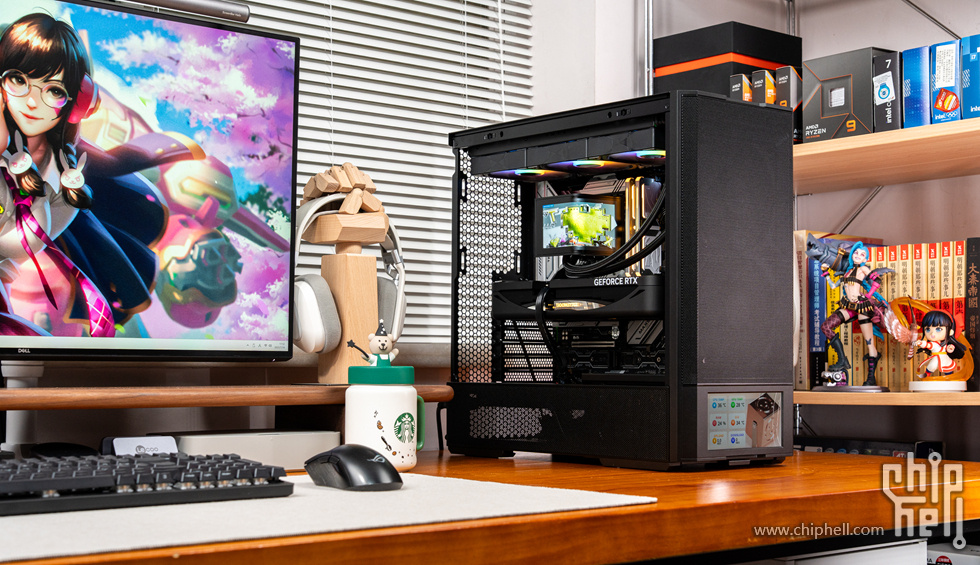

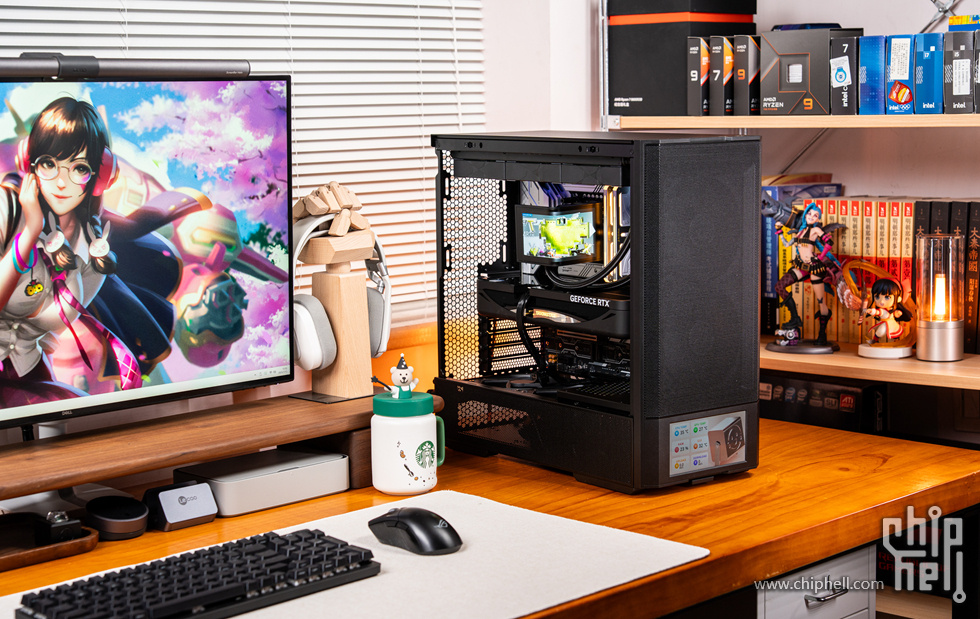

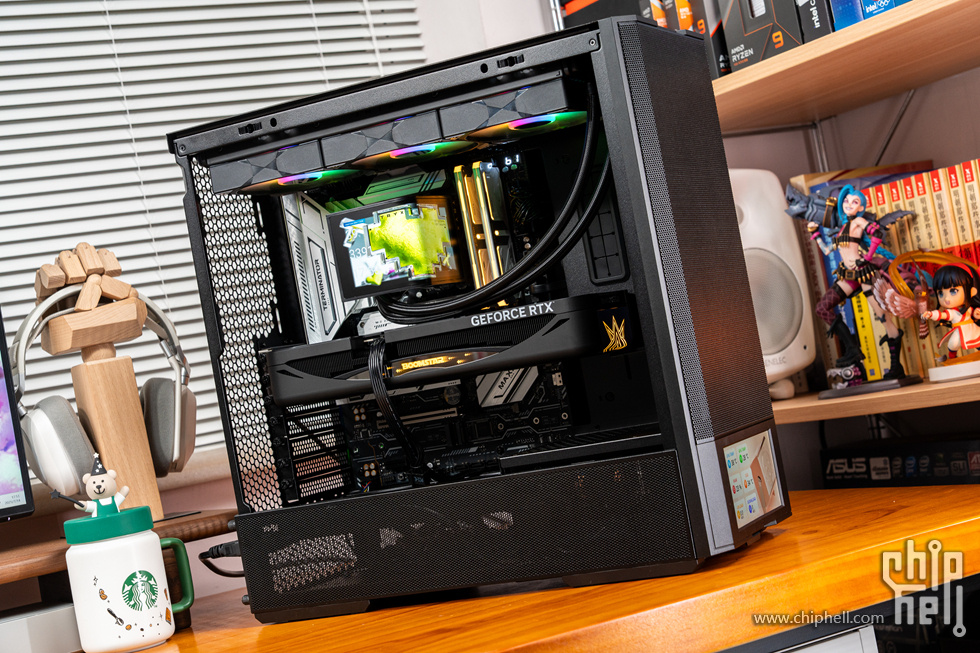

桌面展示

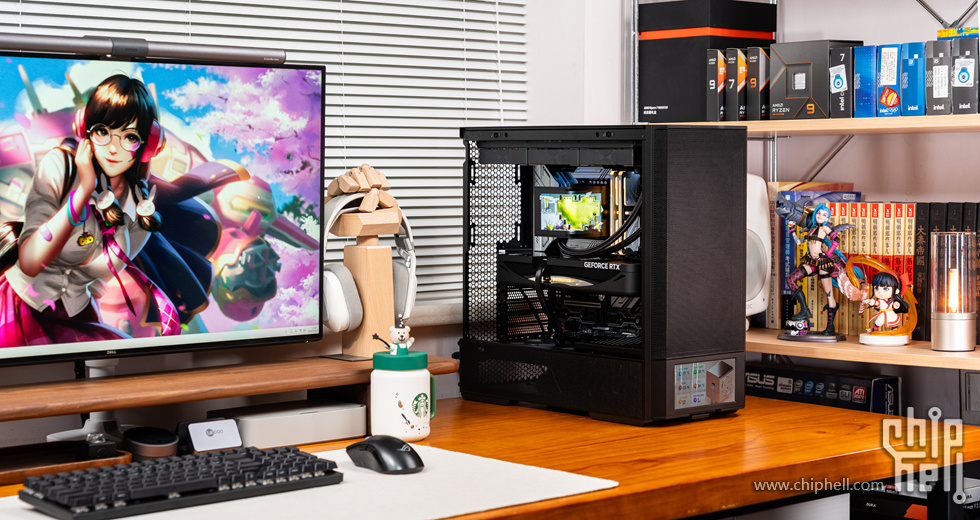

整机全景

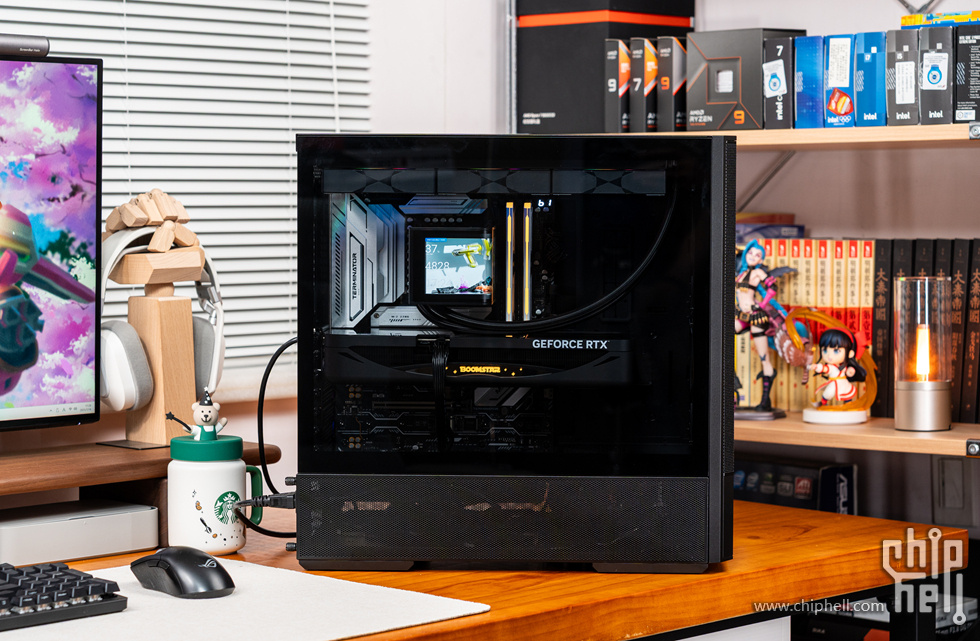

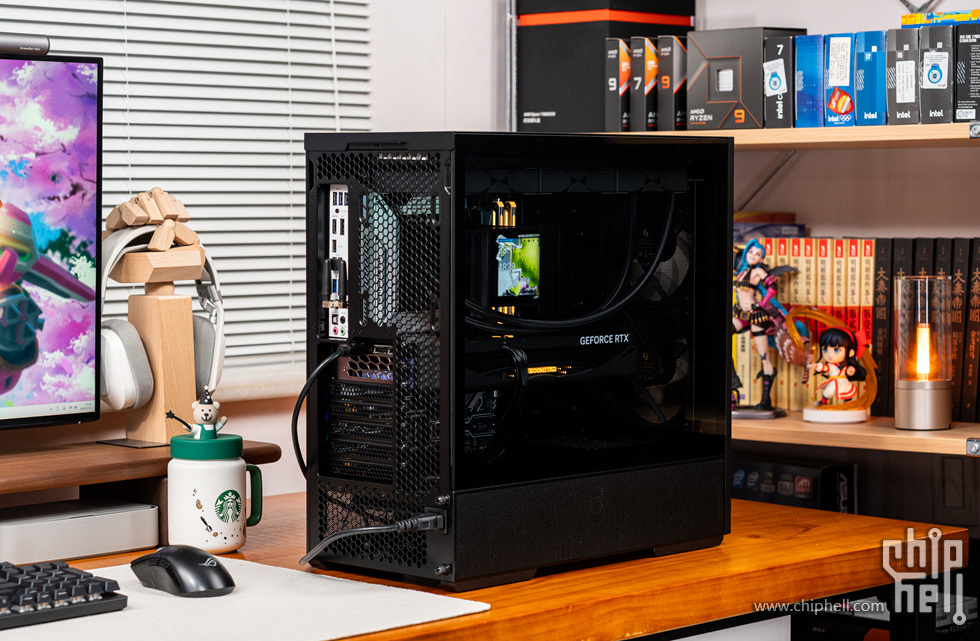

整机的主侧面，黑色钢化玻璃隐约可见内部，而曲面屏则是其中的特点

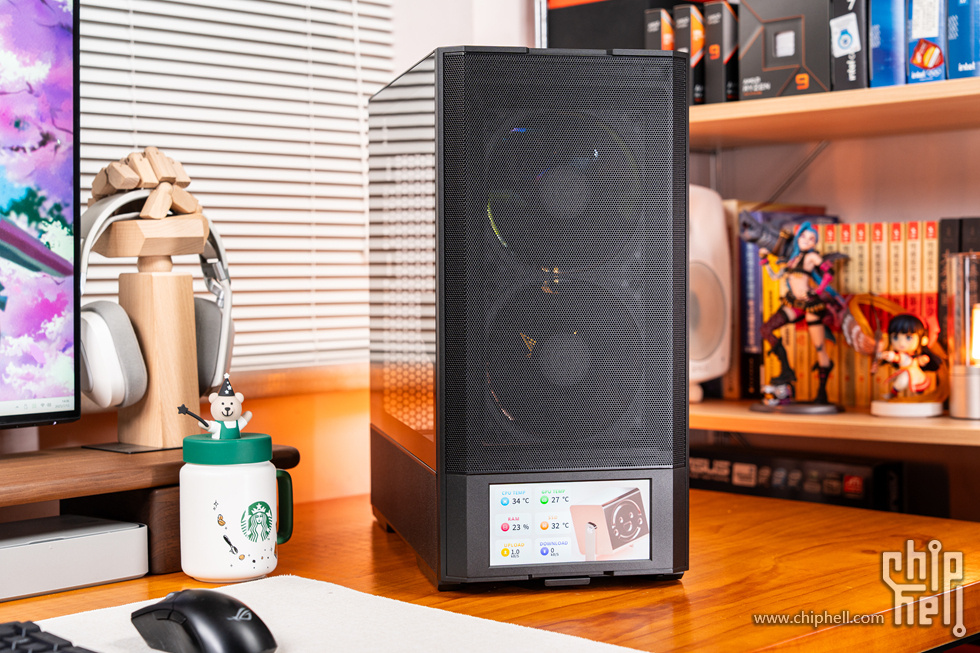

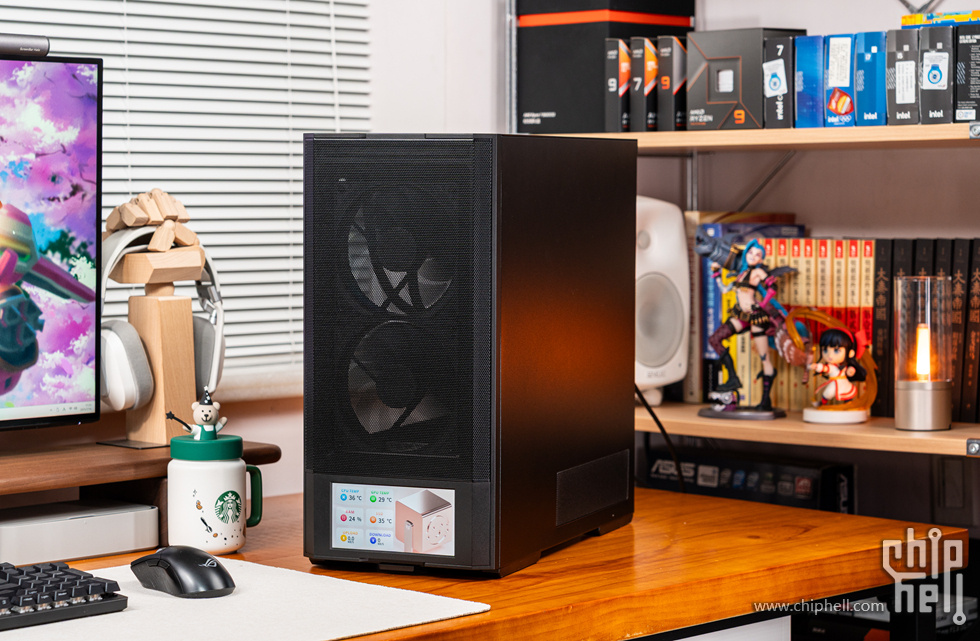

整机的前面板，MESH网面与前置6寸屏具有不错的沉浸式视觉体验


整机前面板

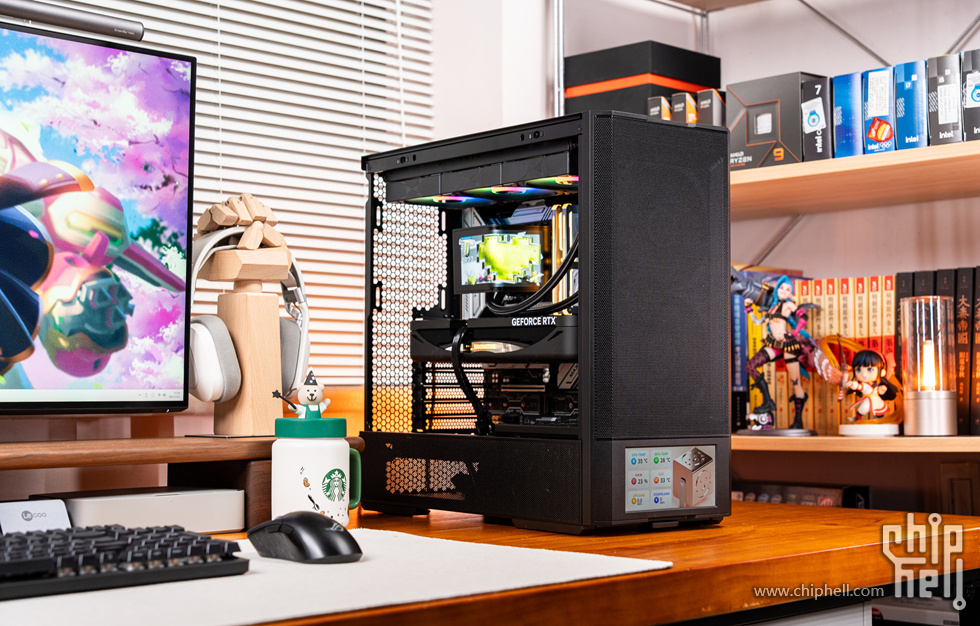

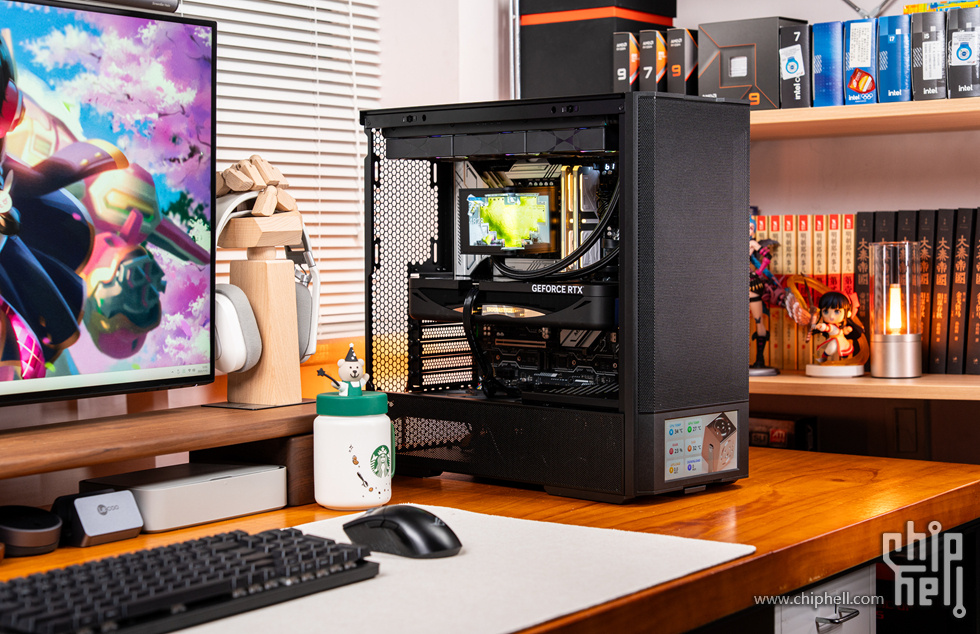

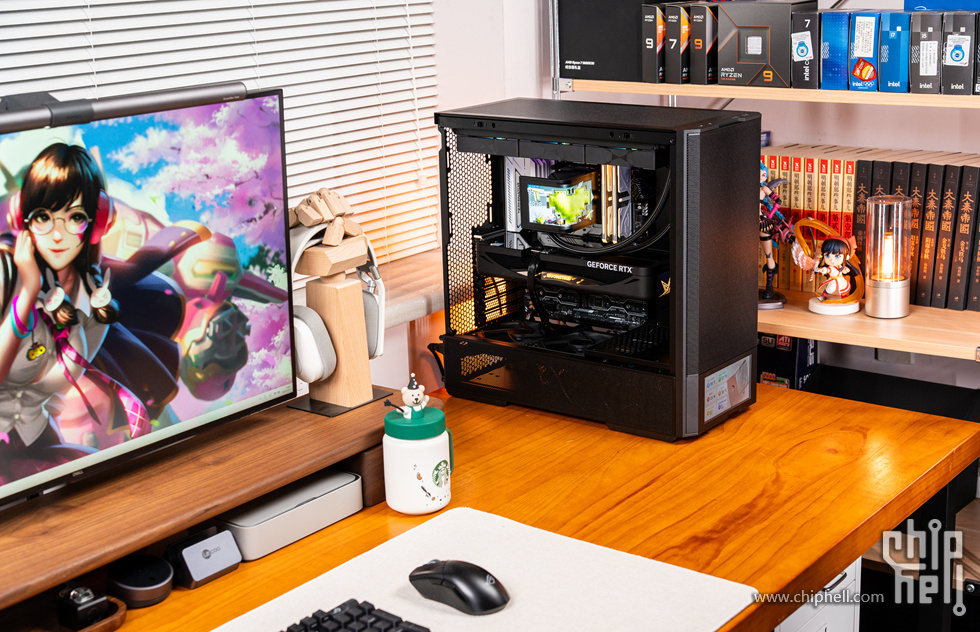

45°视角


45°视角


45度视角

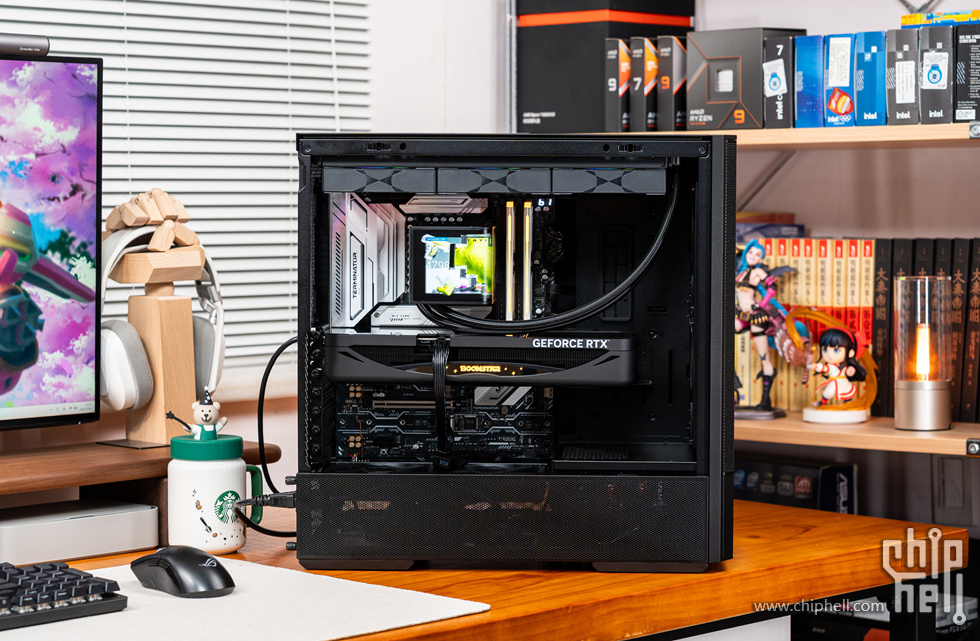

打开侧板看内部配置

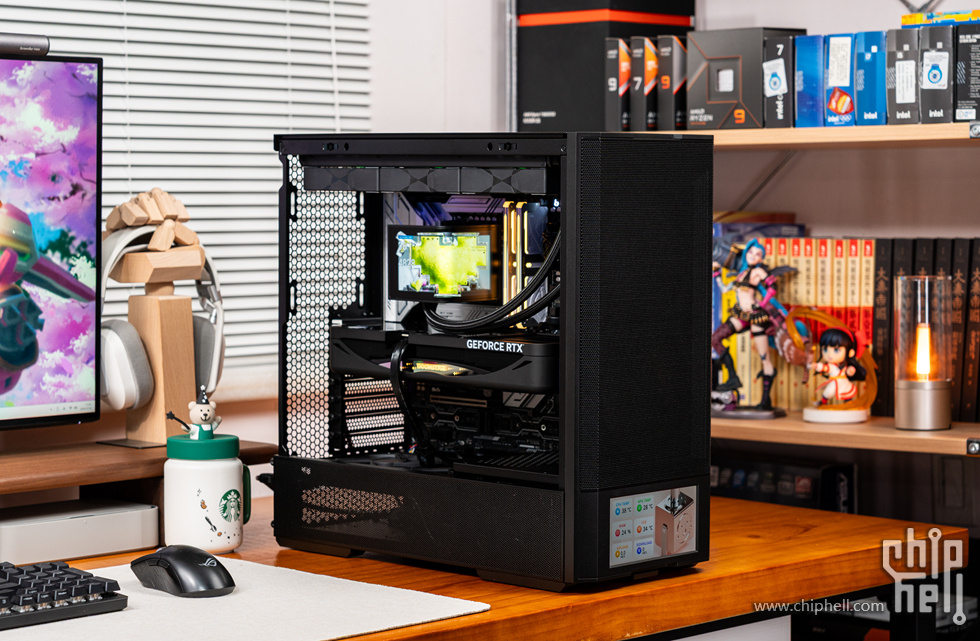

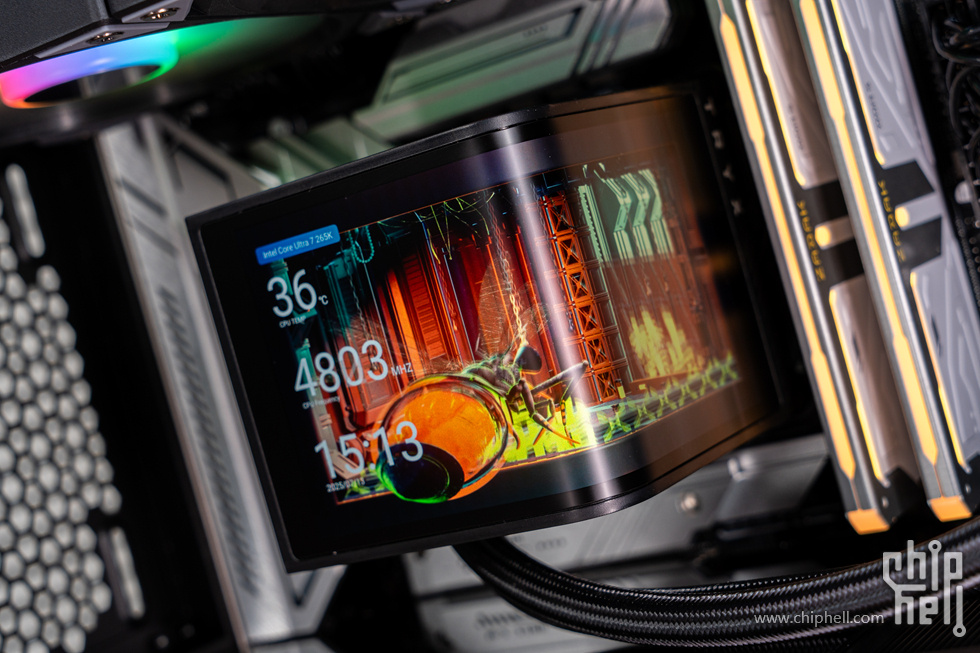

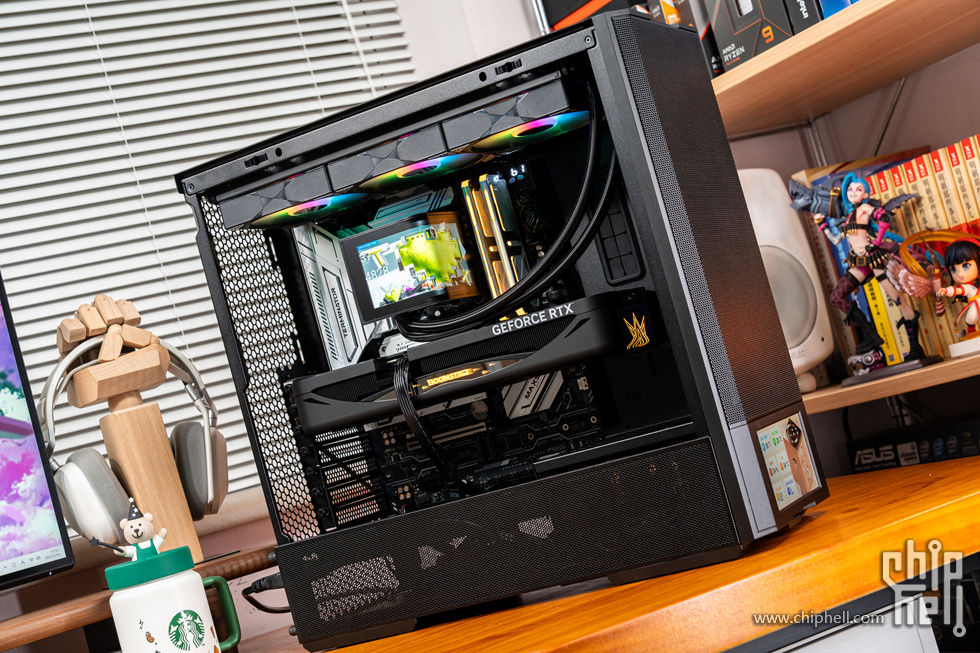

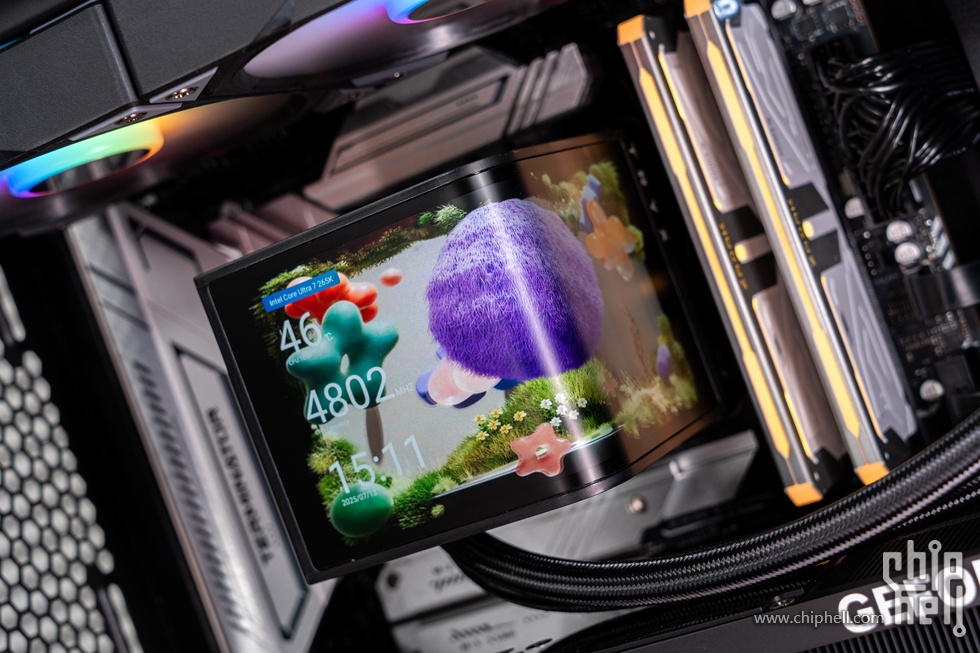

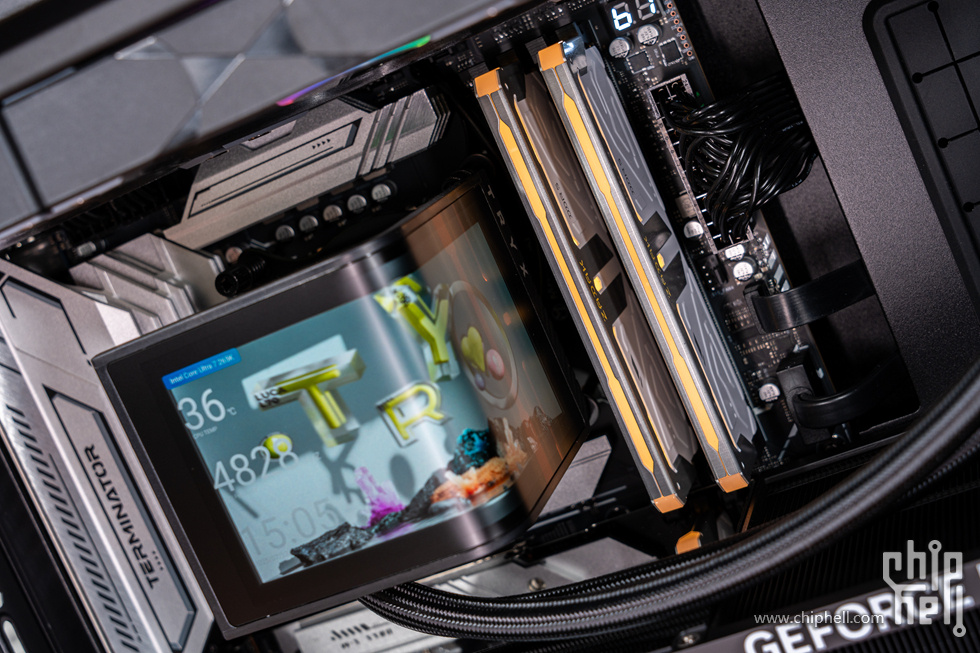

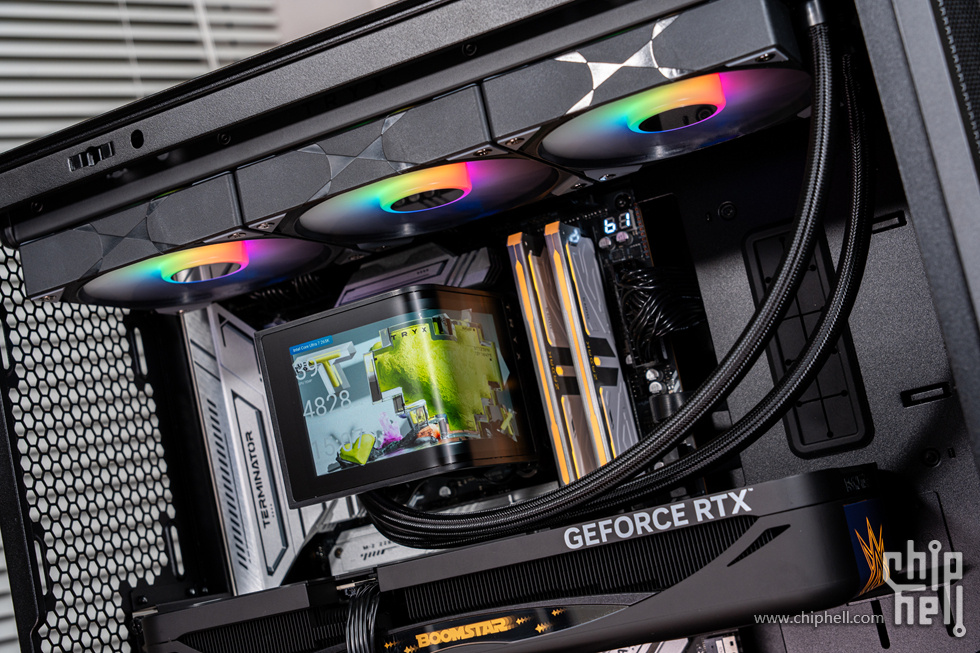

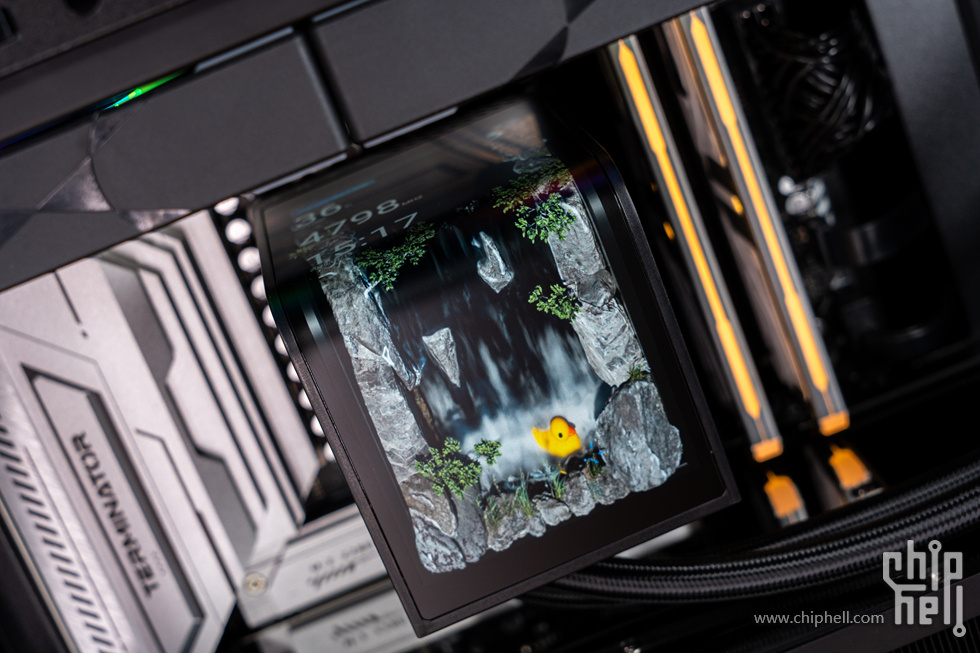

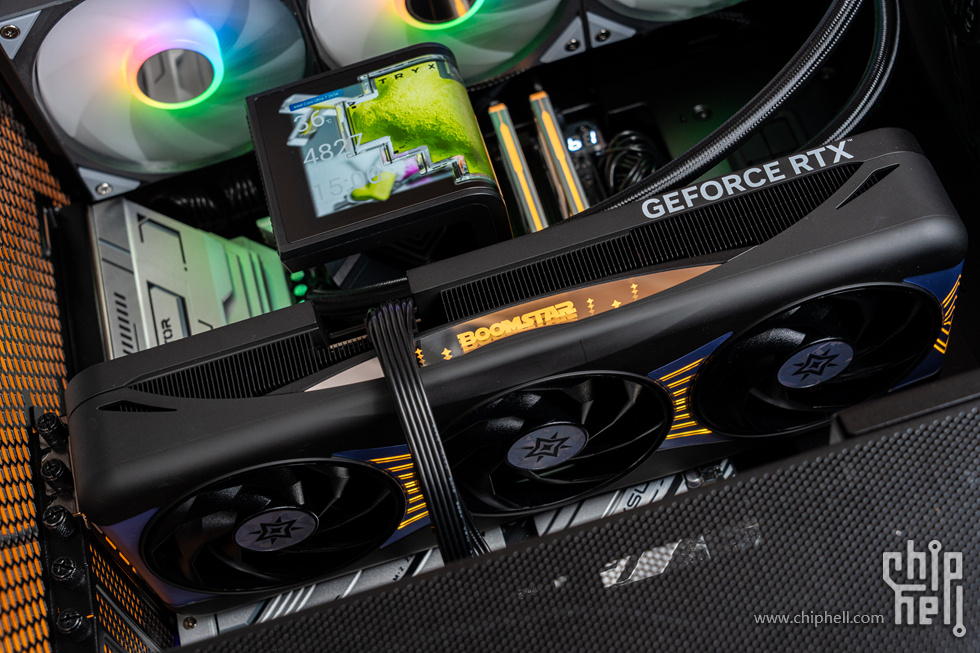

45°的内部正好可以看到TRYX 展域360SE水冷的2K分辨率曲面屏

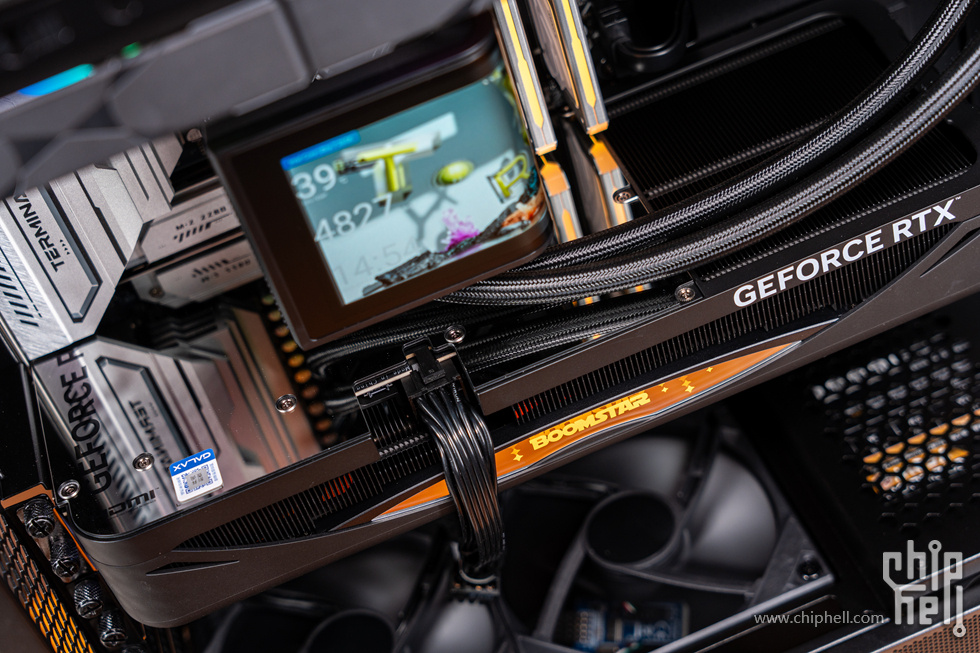

45°内部视角

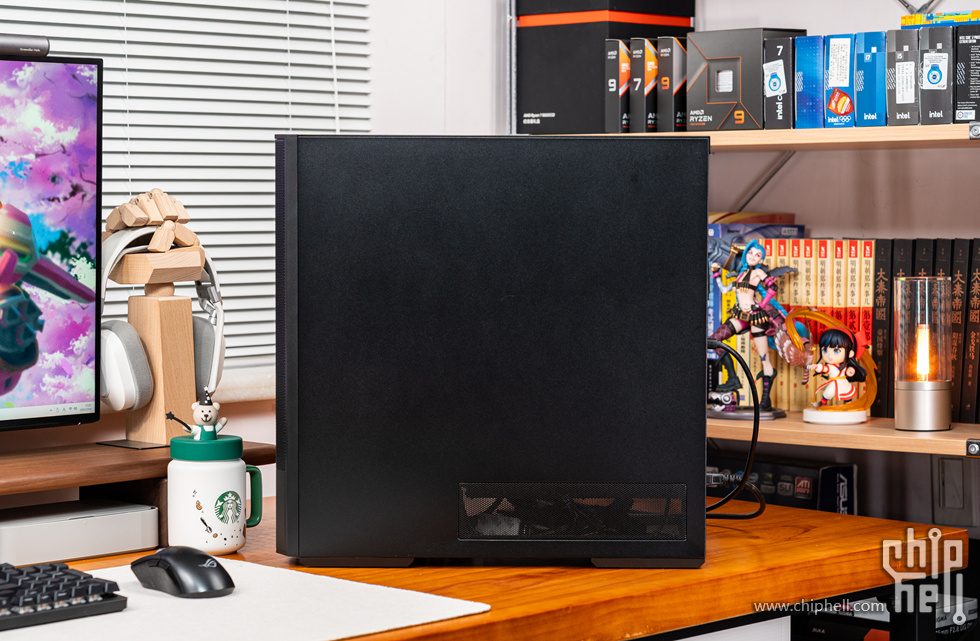

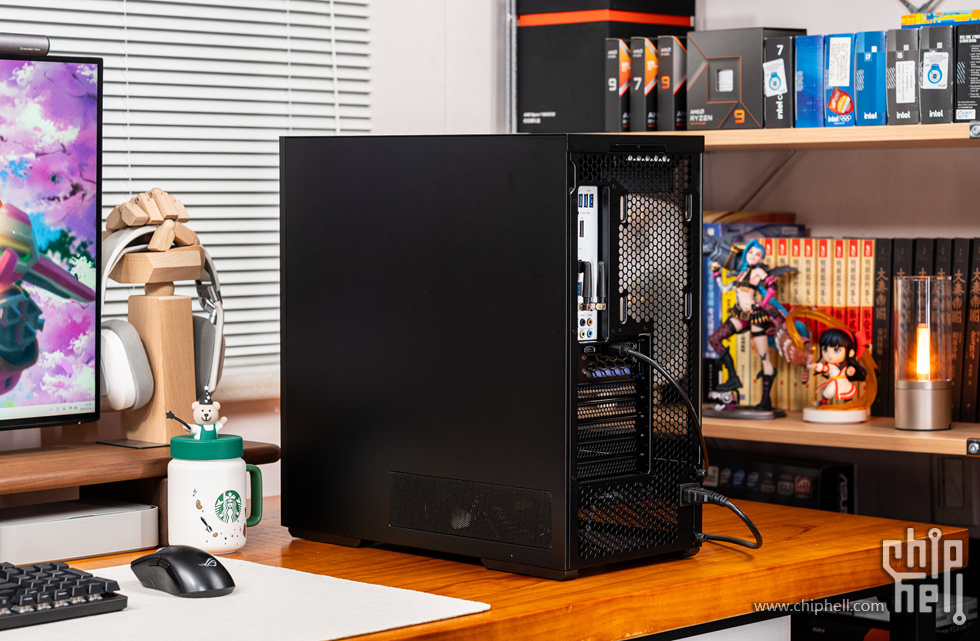

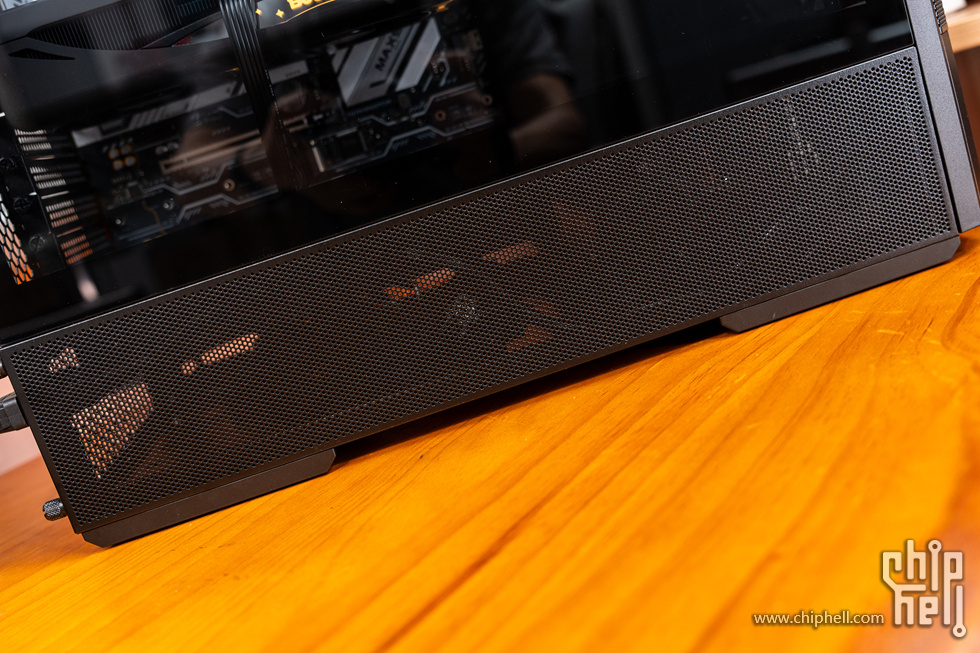

背板的下方镂空其实是电源仓风扇的进风区域


打开背板看内部的走线，顶部CPU电缆过线孔设计和中间三重魔术扎带可以让前置电源设计的理线变得更简洁

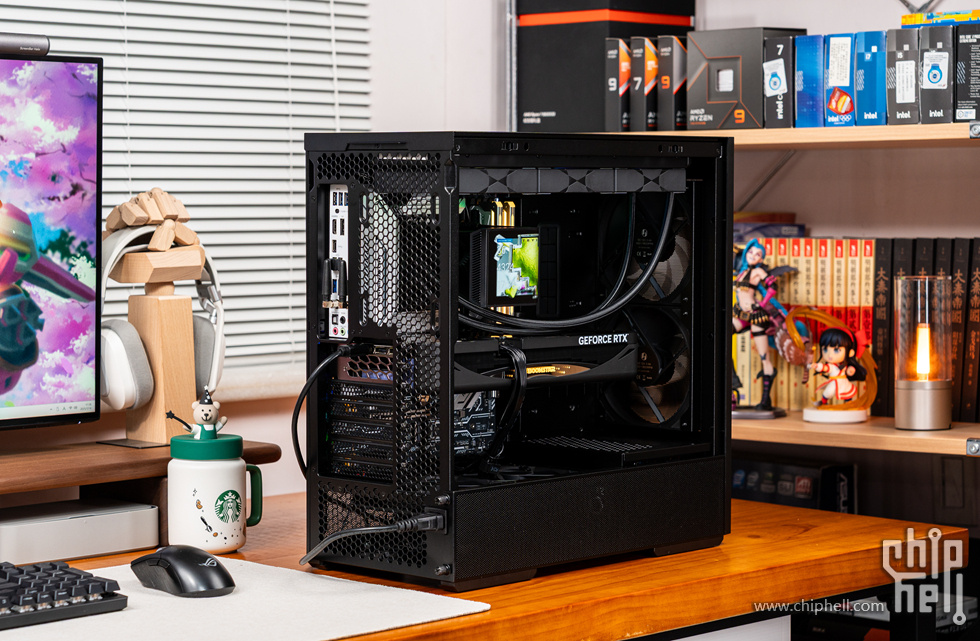

整机视角


前面板


这块屏幕具有720*1600分辨率与60Hz刷新率设计，亮度500尼特，支持联力L-Connect3软件的各种硬件信息显示以及定制，还可控制作为副屏使用（使用附件的USB-9PIN线缆接至主板USB-A口即可由L-Connect3软件控制输出）

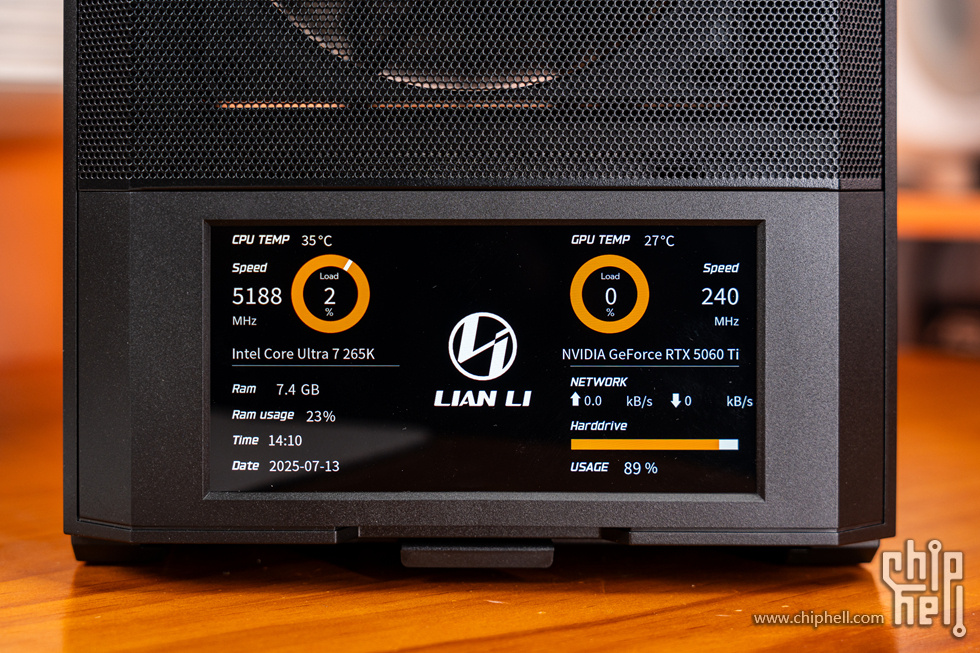

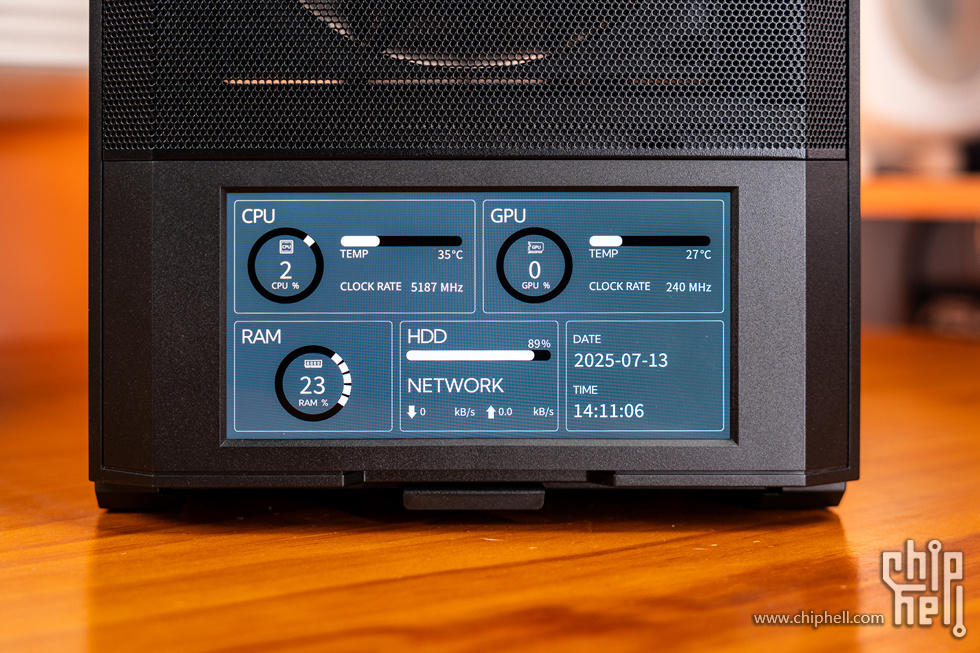

监控效果

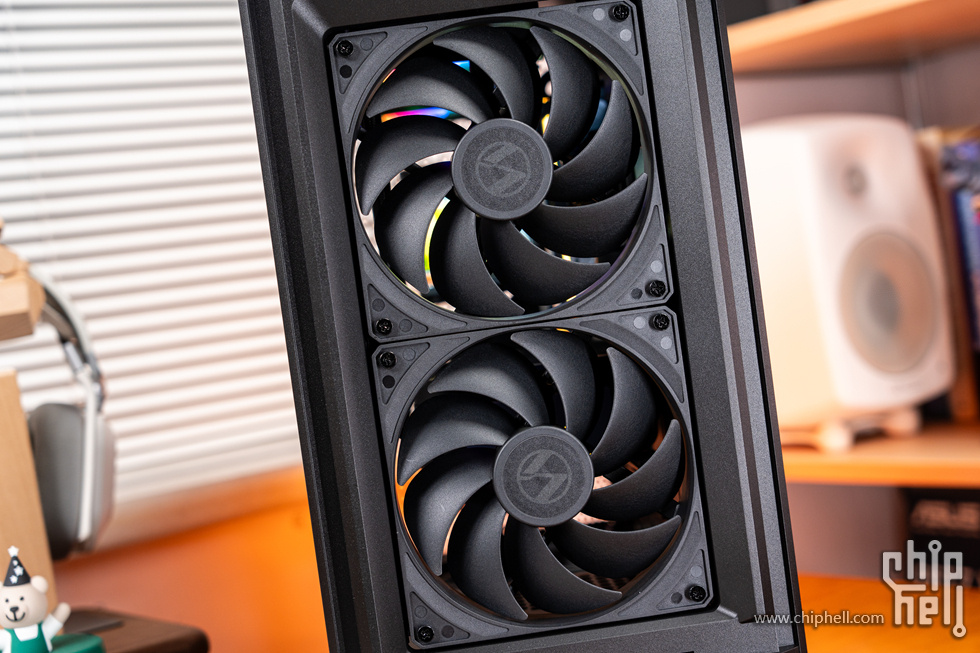

前置两把14030的风扇，490-1900RPM转速区间，可提供最大风量109.3CFM与最大风压3.3mm汞柱，噪声最大34分贝


顶部面板


前置IO接口包含1个type-C、2个USB3.0、一体音频孔和开机键


打开顶部面板看内部的360冷排


电源仓内部为前置电源设计，这片MESH网面其实是为风扇进风设计，用以快速带走显卡产生的热量


拆卸也非常简单，内部看前置电源和延长线设计


这里使用的电源是振华 ZILLION卓凌 750W，虽然是非模组设计，但通过Cybenetics与PPLP双铜牌认证也表示其设计用料都可圈可点


两把12025风扇用于显卡的接力散热，500-1950RPM转速区间，可提供最大风量71.1CFM与最大风压1.99mm汞柱，最大噪声30.81分贝

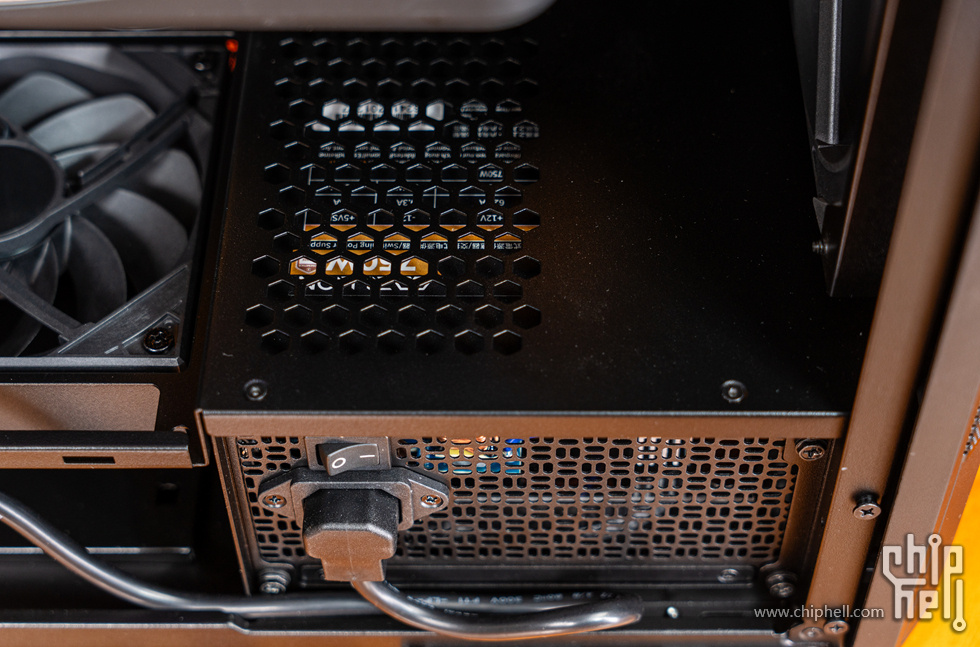

尾部的进风设计与电源延长线插口


背板的镂空也增加了电源仓风扇的进风空间，为显卡能更好的散热


接下来看整机内部

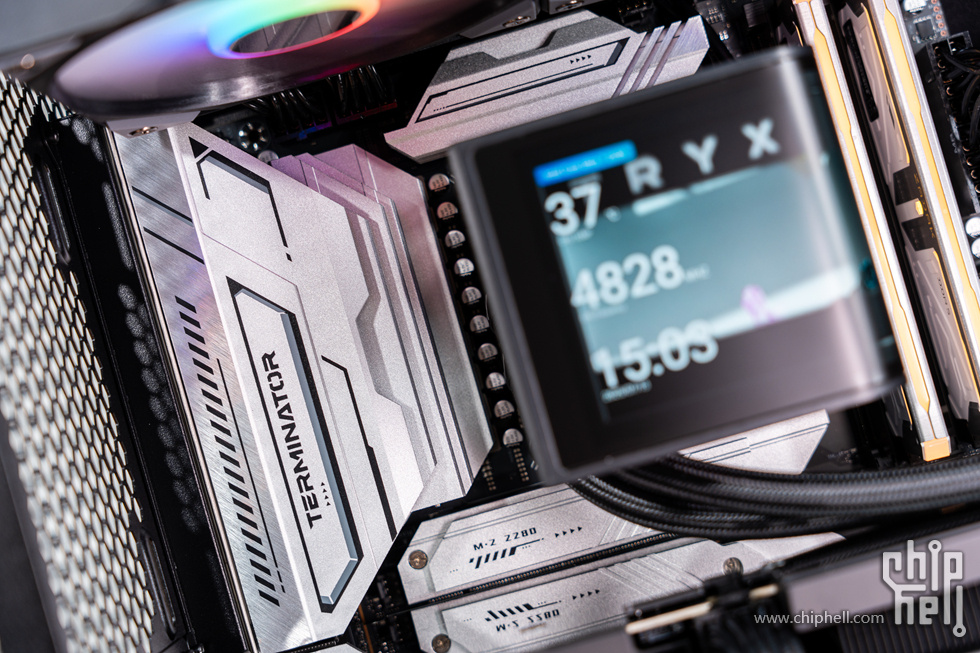

铭瑄的终结者主板 MS-Terminator Z890-A WIFI，银色散热外观与整机白色风格非常搭配，而大面积的散热也是这款主板稳定运行的保证

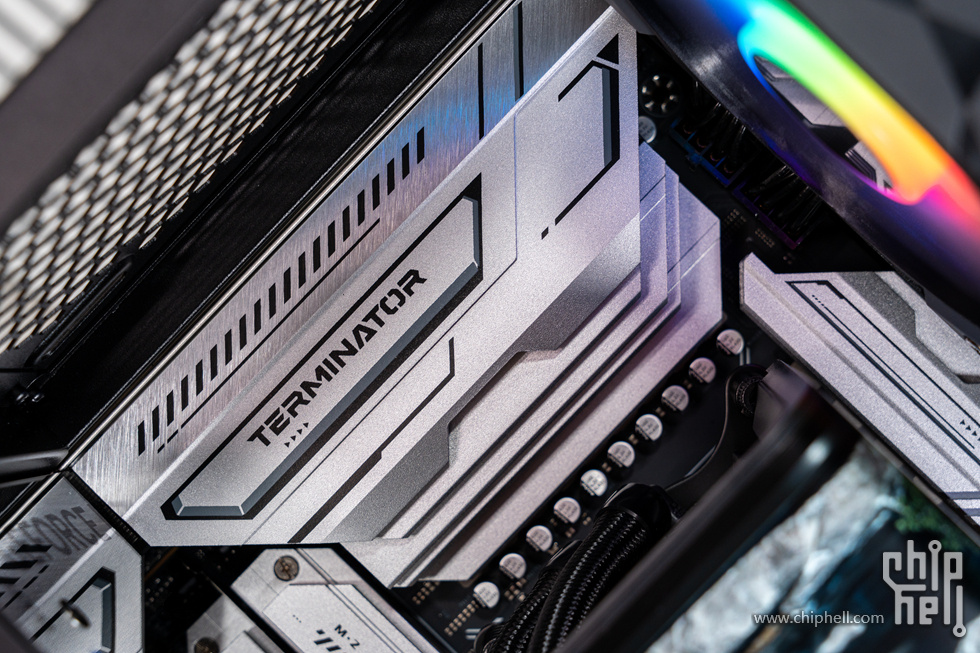

Terminator

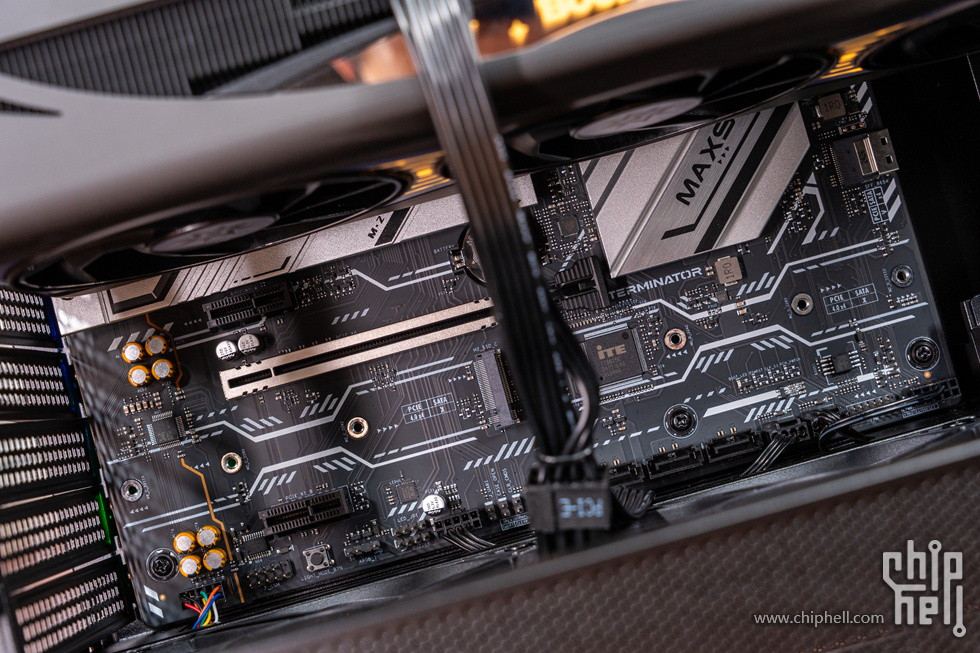

主板配置了4个M.2也为存储容量做了充分的保证


主板的背板配置了高达9个USB接口也基本满足绝大部分的使用需求


来自TRYX（创氪星系）的第二款ASETEK水冷 PANORAMA 展域SE 360


6.5寸的AMOLED曲面屏，2K分辨率、60Hz刷新率、500Nits亮度，同时还内置了2G RAM+8G ROM的存储系统可独立运行不占用PC资源，这配置也相当不错


水冷的KANALI软件可以支持多种自定义和录制视频，同时还可以设置曲面或者双面方案，以及上下瀑布模式


通过切换磁吸安装方向达到上下瀑布模式，并在KANALI软件中勾选瀑布模式


27mm标准厚度冷排，全新优化9叶风扇，FDB轴承支持ARGB，大风量低噪音设计


高密度鳍片的冷排，提供了280W的解热能力

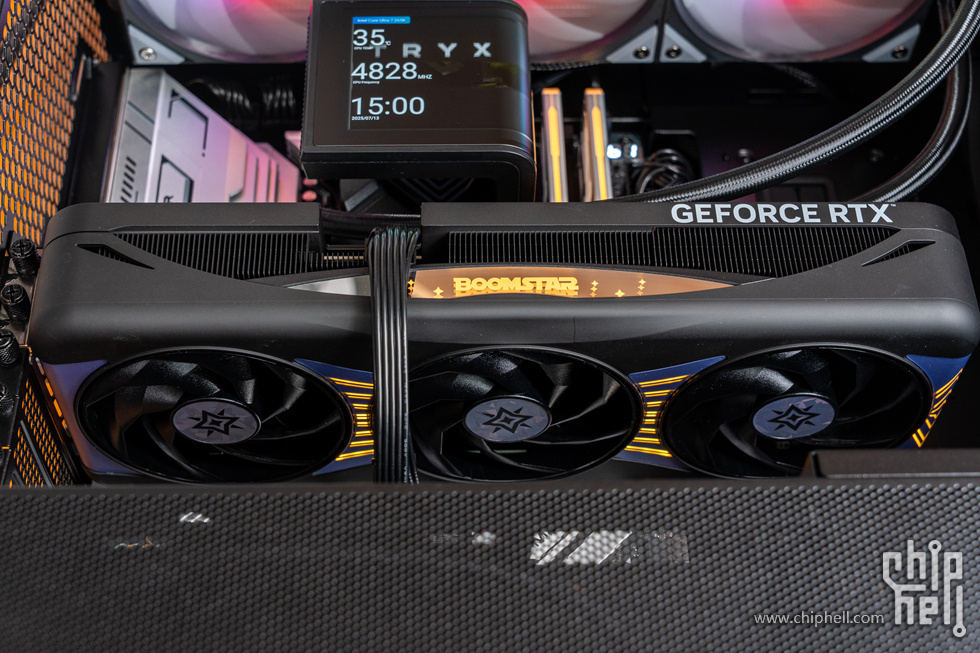

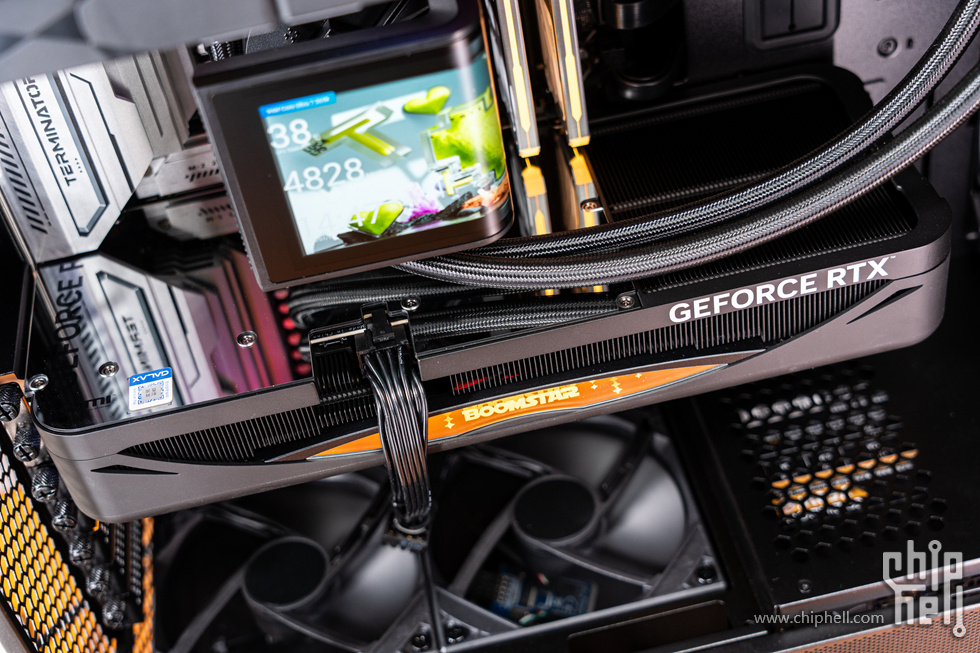

影驰GeForce RTX 5060TI 星曜 NOX MAX OC显卡，黑色NOX的暗黑女神寓意，4热管的磁星PRO散热器配以流光灯效的IML ARGB穹顶灯


耀眼星镜界的个性镜面背板是这款显卡非常不错的设计


BOOMSTAR的千层镜式l星曜Logo灯

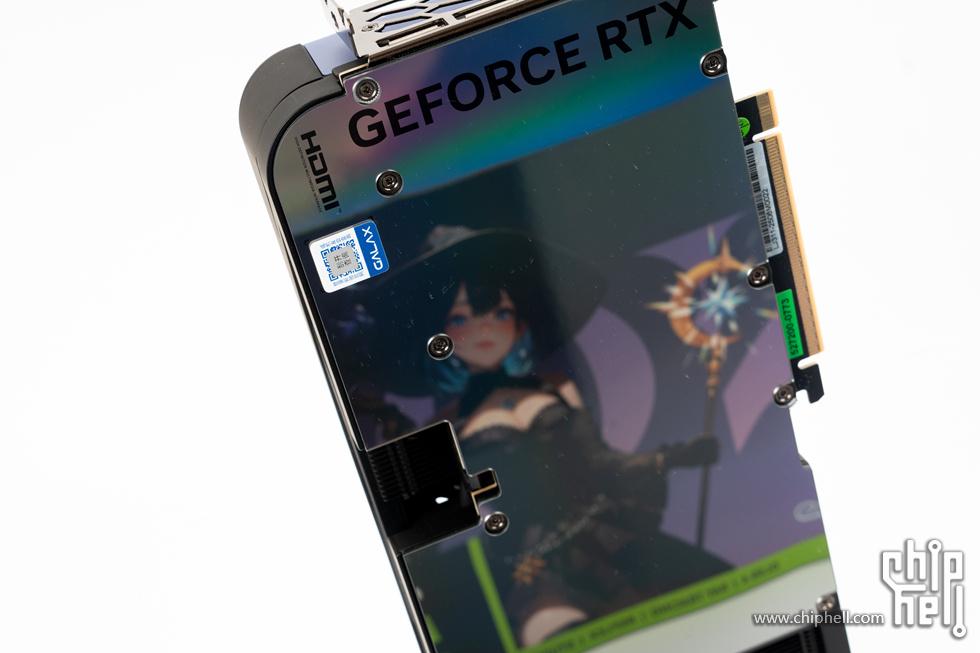

镜面效果的背板

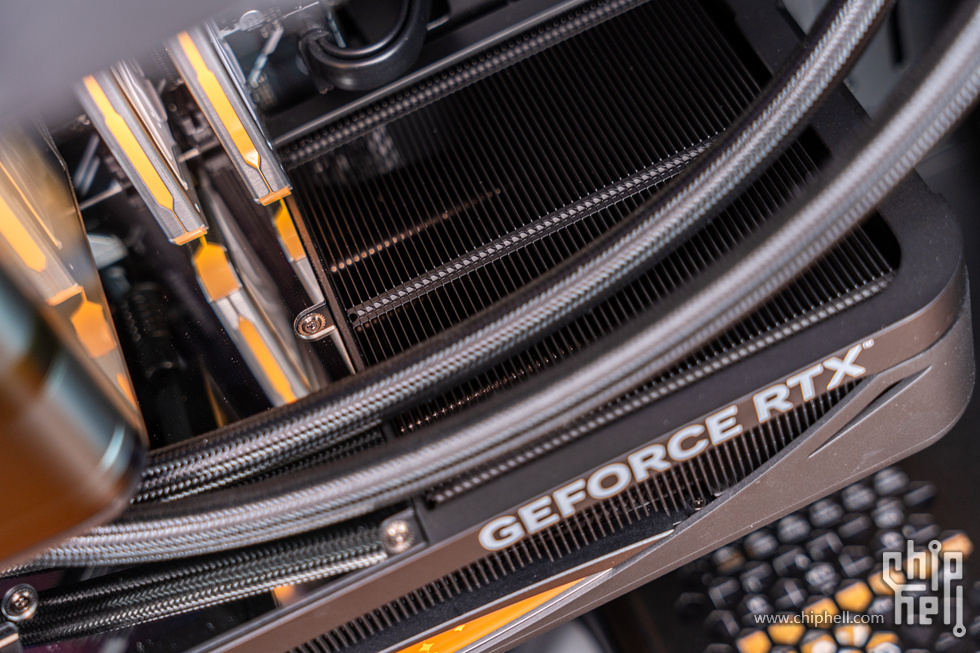

近乎一半面积的镂空散热，实际这款背板在镂空处是纯镂空无鳍片遮挡


新升级的95mm霜环风扇，以及磁吸式的顶盖设计为显卡打理提供了更多的方便

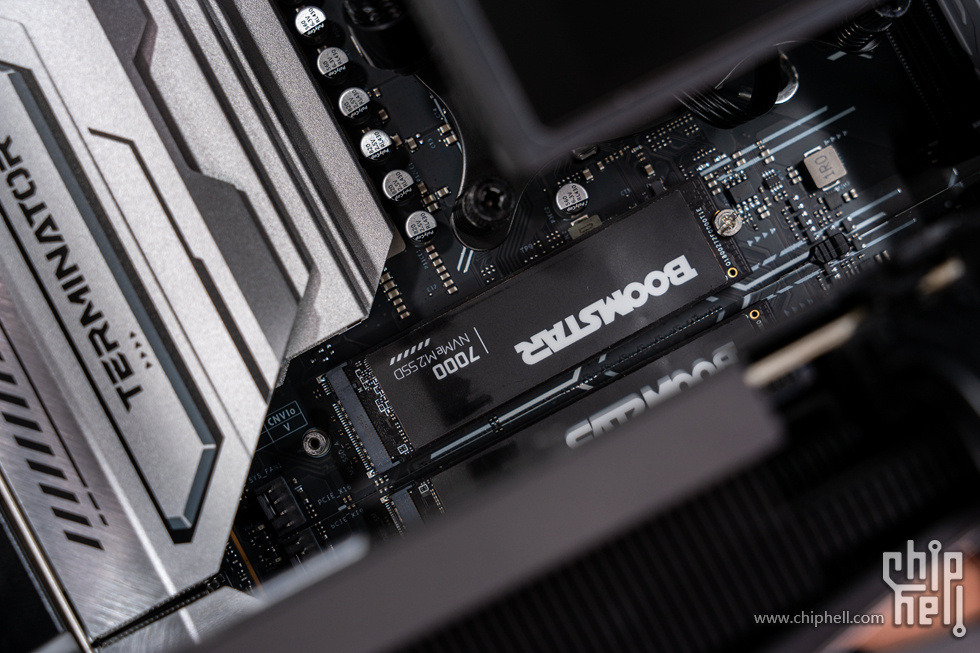

固态硬盘是影驰的星曜7000 Plus SSD，四通道主控PS5027-E27T与TLC闪存颗粒保证了其性能与稳定


来自宇瞻的高端内存ZADAK SPARK DDR5

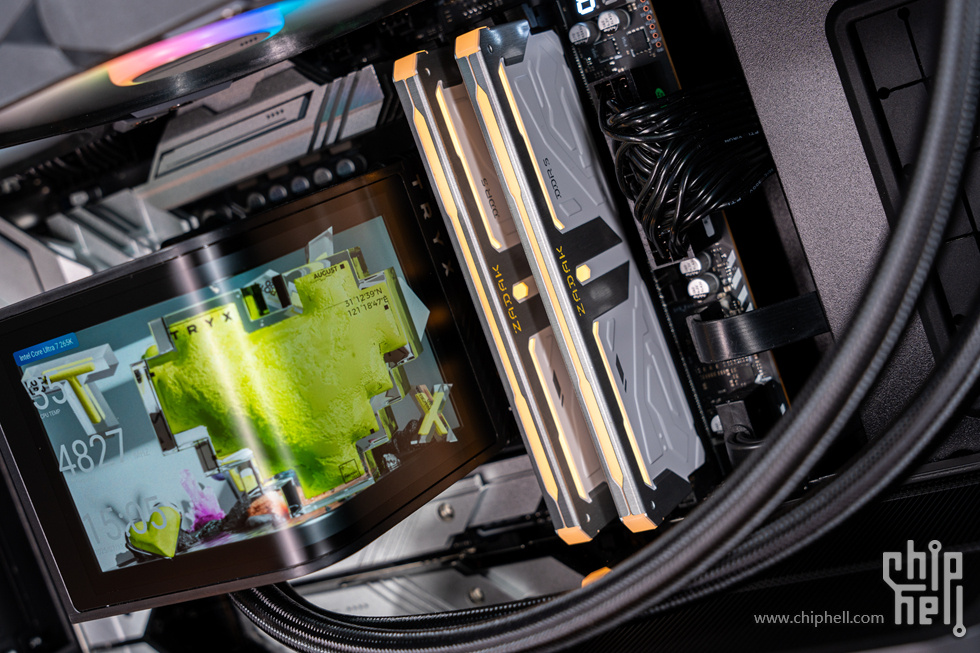

内存上的ARGB灯效支持主板控制


振华的 ZILLION卓凌 750W电源

• 配件解析
• TRYX（创氪星系）PANORAMA 展域SE 360水冷

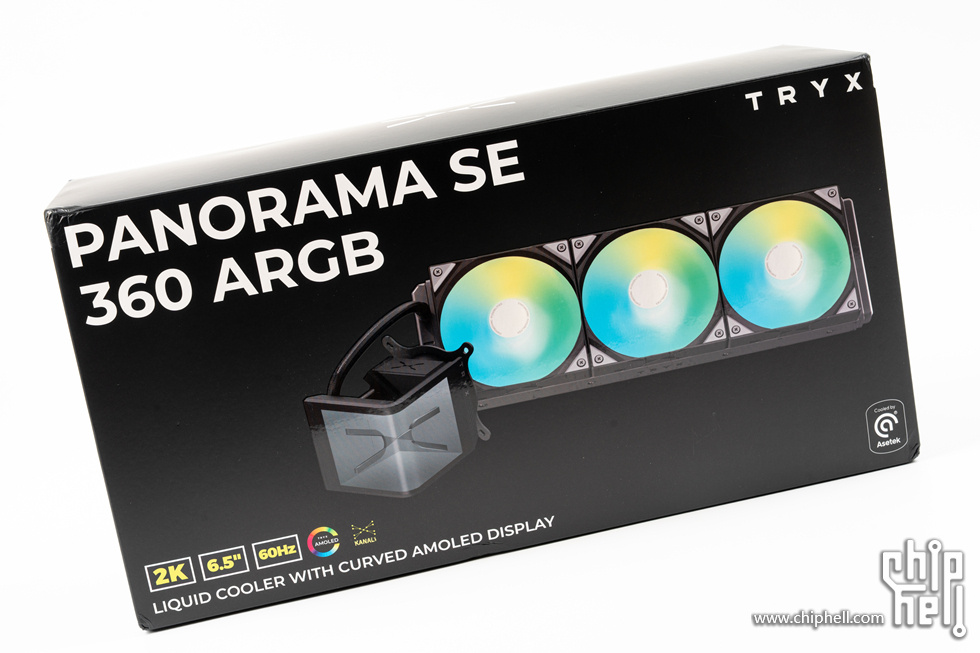

处理器散热使用的是创氪星系 TRYX 的展域SE系列 PANORAMA SE 360 ARGB 一体水冷，这是TRYX （创氪星系）的第二款一体水冷，依然采用一块2K分辨率的6.5寸AMOLED曲面屏方案，并使用了ASETEK 的全新ADELA方案，这也让创氪星系这一特点鲜明的水冷再次进行了升级，280W的解热功耗能力也能从容应对当下红蓝大厂的旗舰桌面处理器


水冷支持AMD的AM4/AM5 以及intel的LGA115X/1200/1700/1851双主流平台，全金属背板也是产品可靠的保证，ASETEK的设计方案也非常让人放心

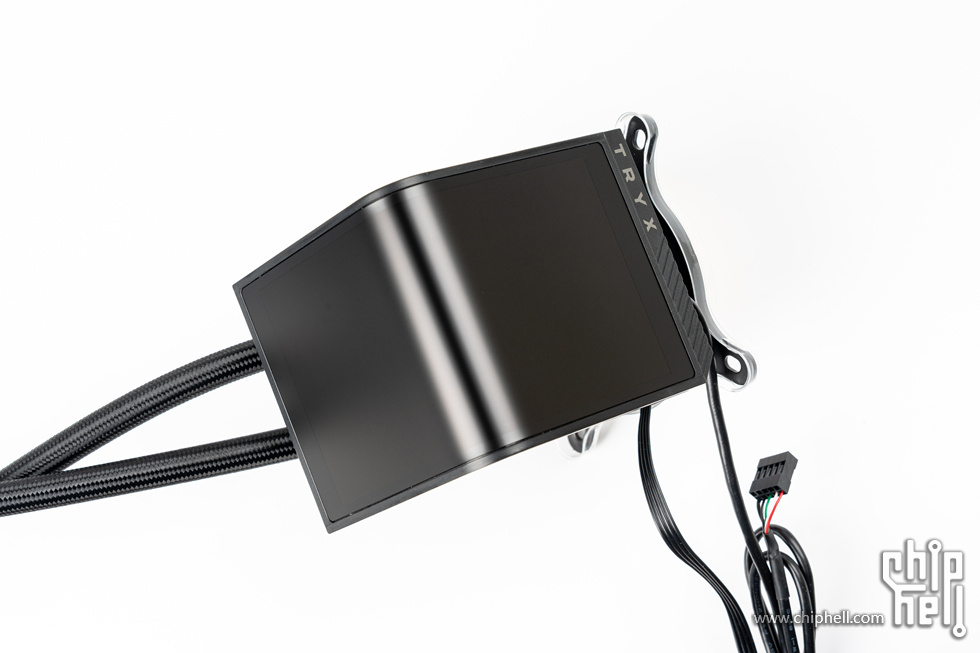

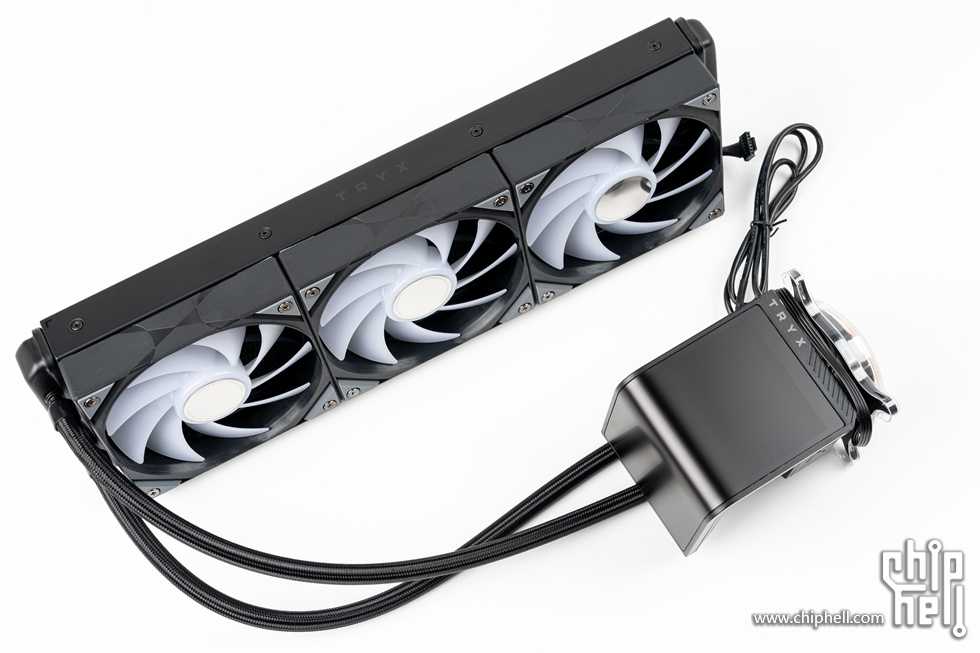

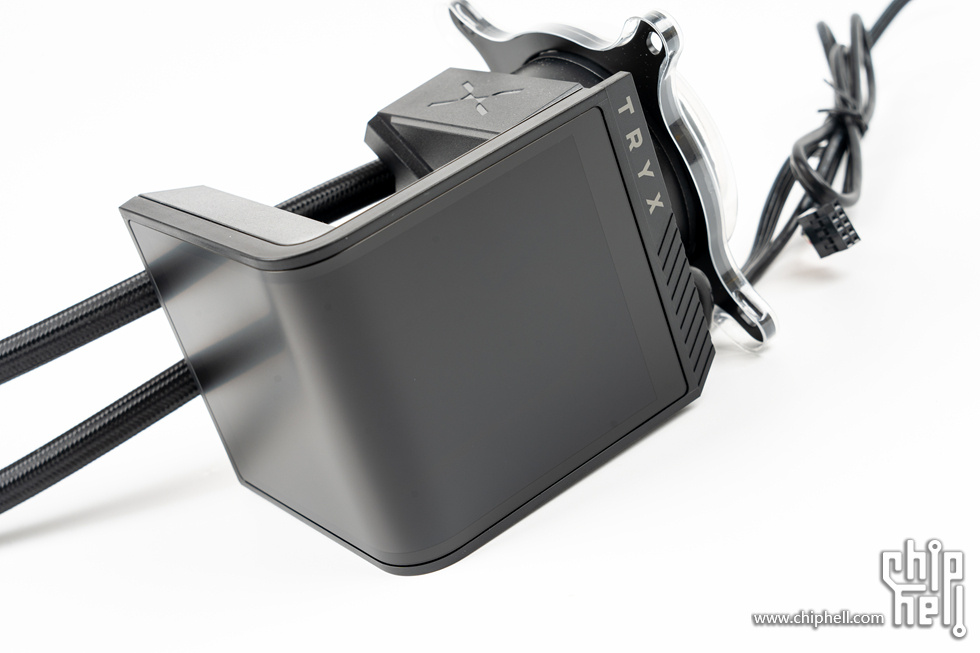

水冷的本体，ASETEK方案配上这块6.5寸2K分辨率的AMOLED曲面屏幕属于性能与颜值并存的完全体

6.5寸的AMOLED曲面屏，2K分辨率、60Hz刷新率、500Nits亮度，同时还内置了2G RAM+8G ROM的存储系统，这在手机上也是参数相当不错的


屏幕使用了钢化玻璃盖板和贴合工艺，能够坚实保护屏幕，而且还使用了AG防反光涂层可有效阻止其他设备光线干扰

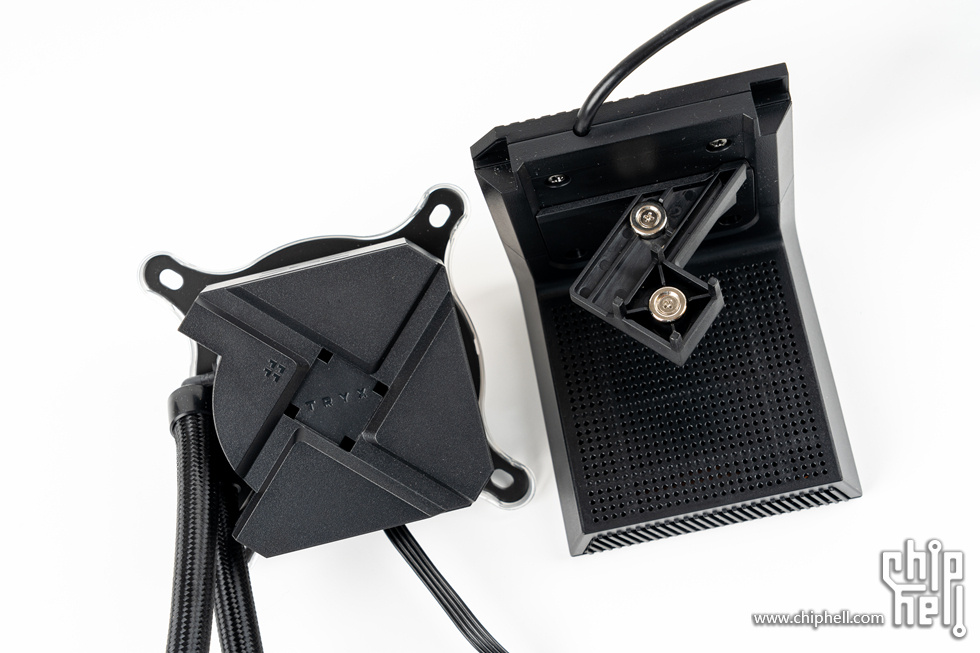

而这款曲面屏也是通过磁吸固定在冷头上的，需要注意的是高度较高有125mm，磁吸效果可以三个方向的角度安装，直下式安装可以像瀑布一样竖直展现

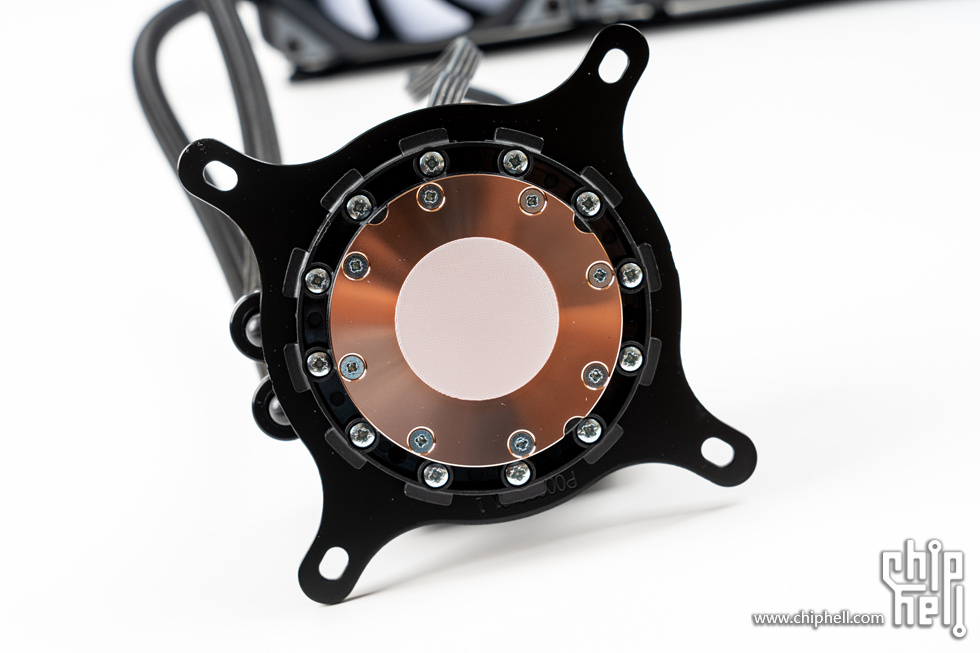

冷头的铜底，ASETEK 全新ADELA泵排方案设计，280W解热功耗，水泵具有2800-3600±300RPM设计，噪声值为25.3dB(A)

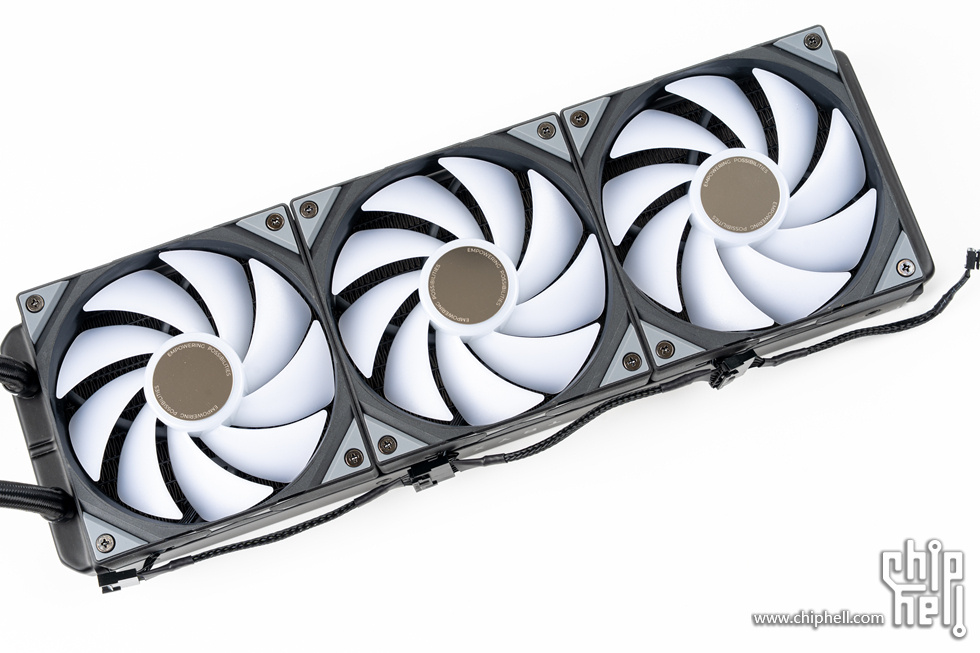

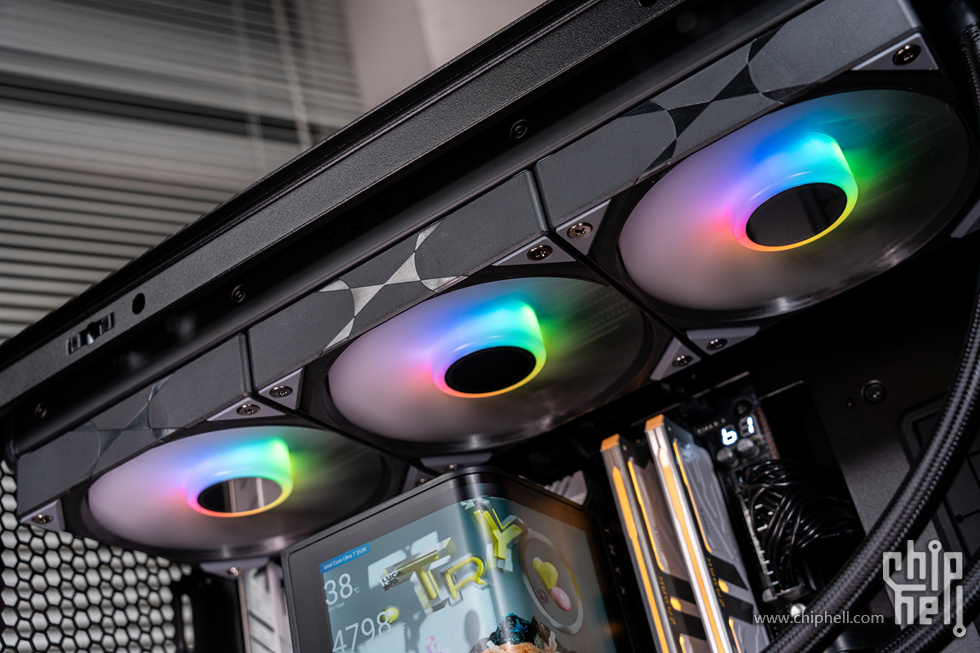

冷排正面已经预安装好风扇

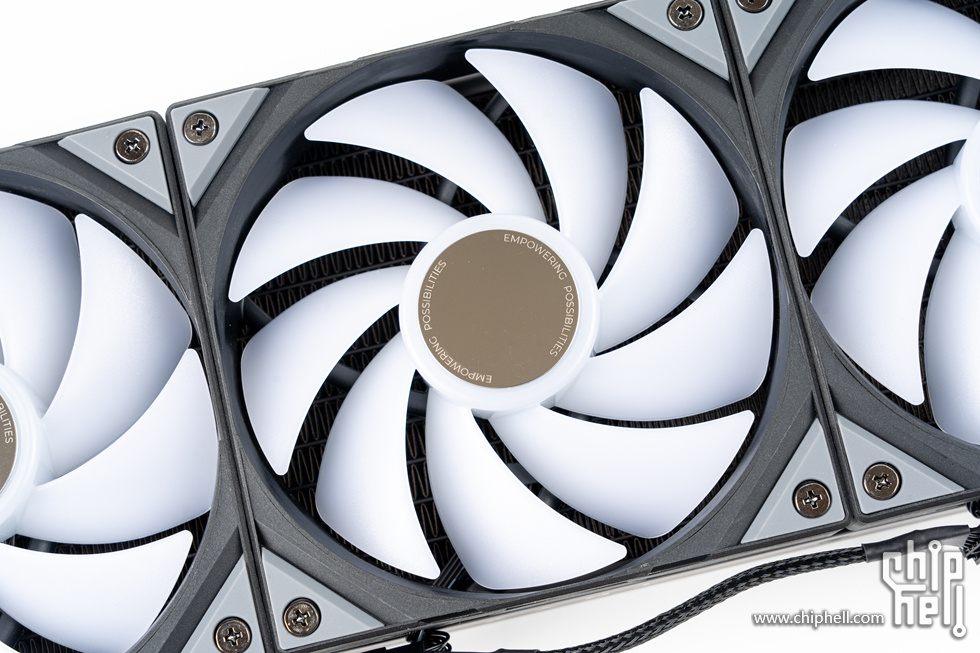

配置的优化9叶风扇采用FDB轴承，参数为500-1850RPM，可获得最大66.09CFM风量与1.8mmAq风压，噪音仅有27.86dB（A）

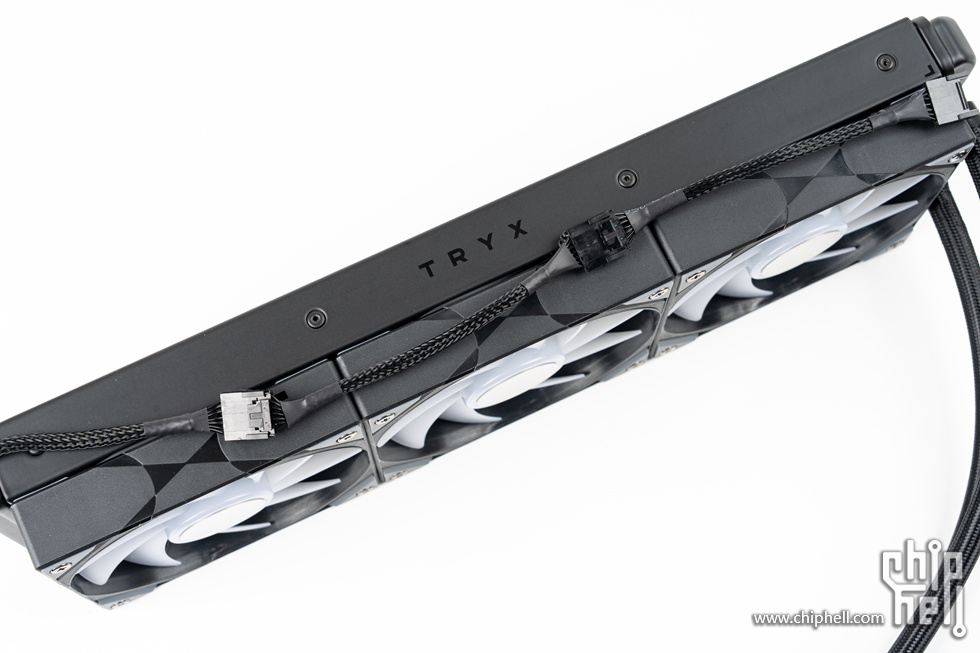

标准27mm厚度的冷排，兼容性更强，配置的ARGB风扇侧面也有创氪星系的logo图案

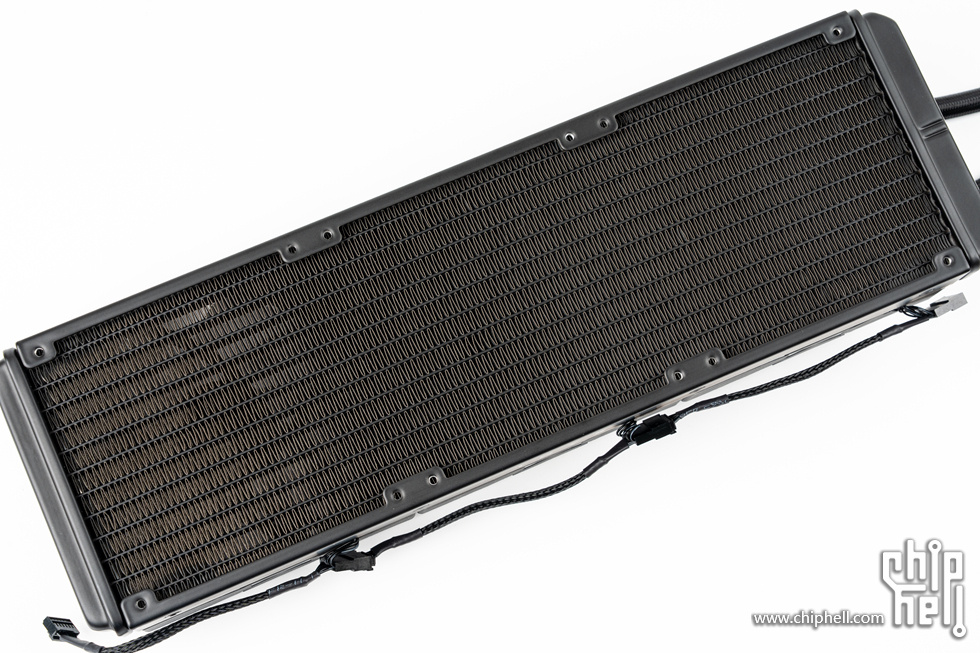

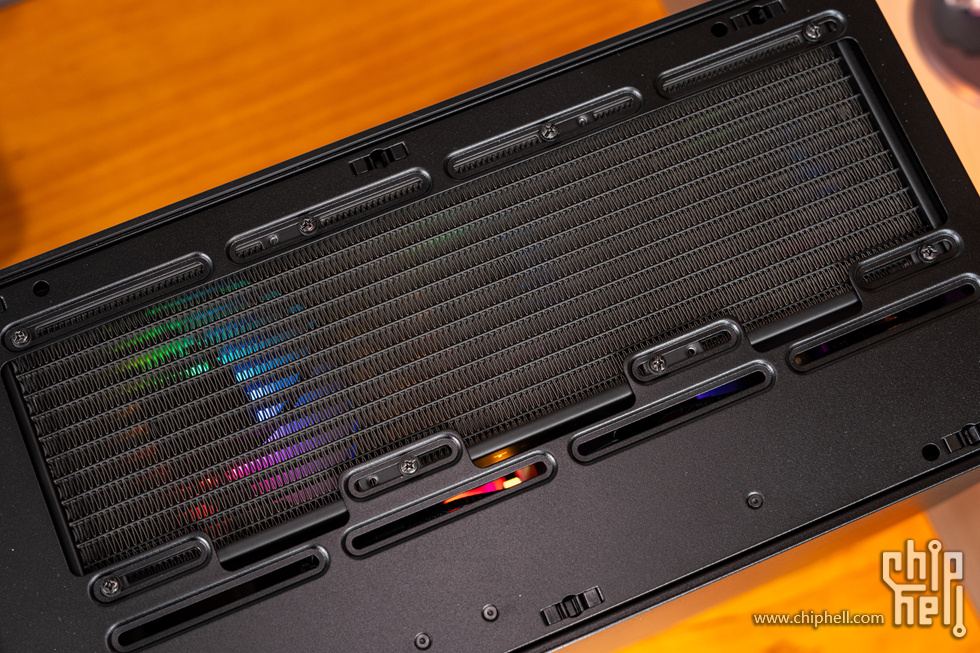

冷排的鳍片都是非常工整，没有工艺瑕疵

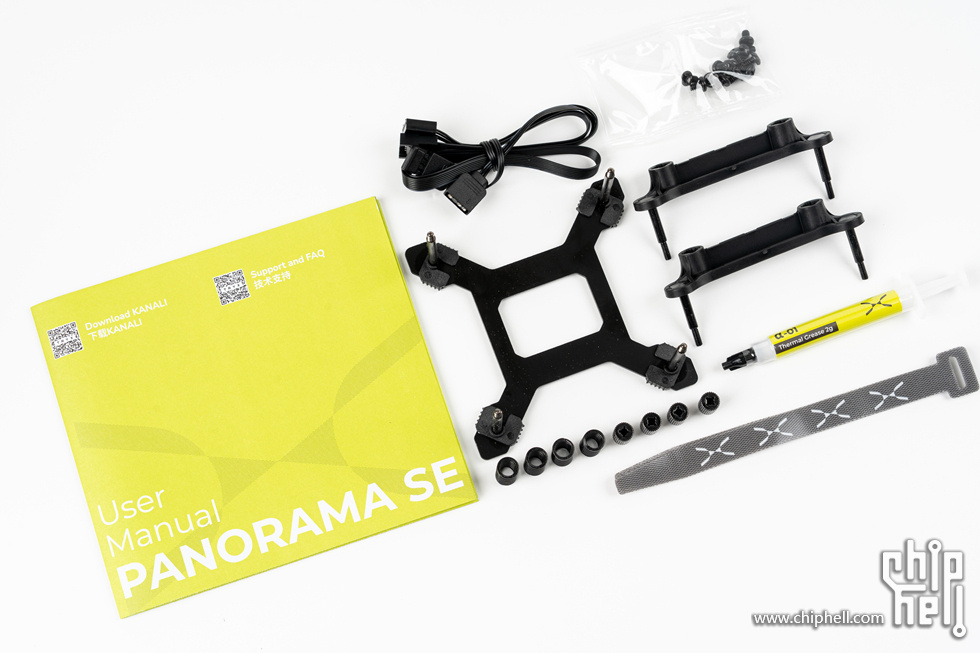

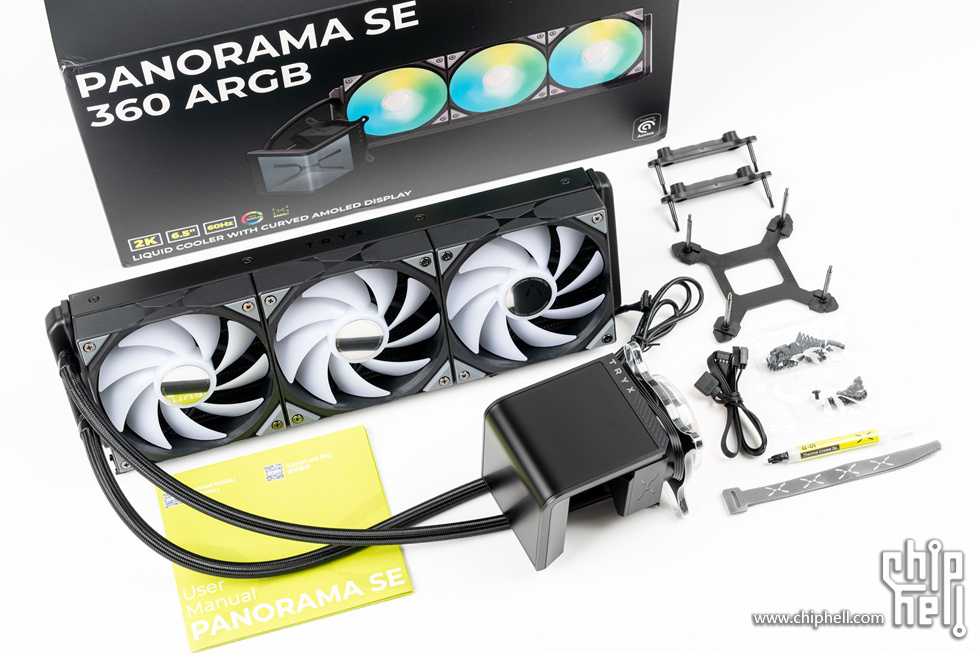

TRYX PANORAMA 展域SE 360 的全家福

• 铭瑄（MAXSUN）MS-终结者 Z890-A



主板使用来自铭瑄的终结者MS-Terminator Z890-A WIFI，采用10+1+1相SPS供电， 支持Intel酷睿 Ultra Series2 LGA1851，使用了铭瑄全新PTM UI BIOS新流式交互设计，主板为305x245mm的标准ATX板型和8层PCB设计，设计了4个M.2（1*PCIe 5.0x4 M.2和3*PCIe 4.0x4 M.2）、1* SFF-8654 4i接口、前后双Type-C口和2.5G网卡&Wi-Fi 6。在规格方面这块铭瑄 MS-终结者 Z890-A还是非常全面的

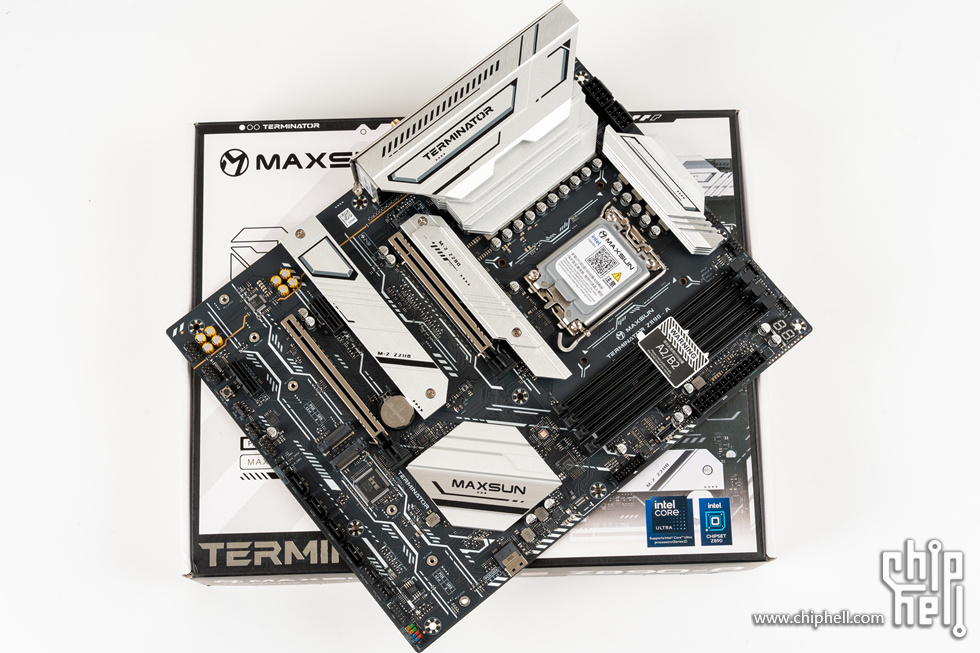

主板全貌，标准的黑灰色PCB设计简洁大方，银色铝合金散热片的主板拿在手上也是非常厚重的

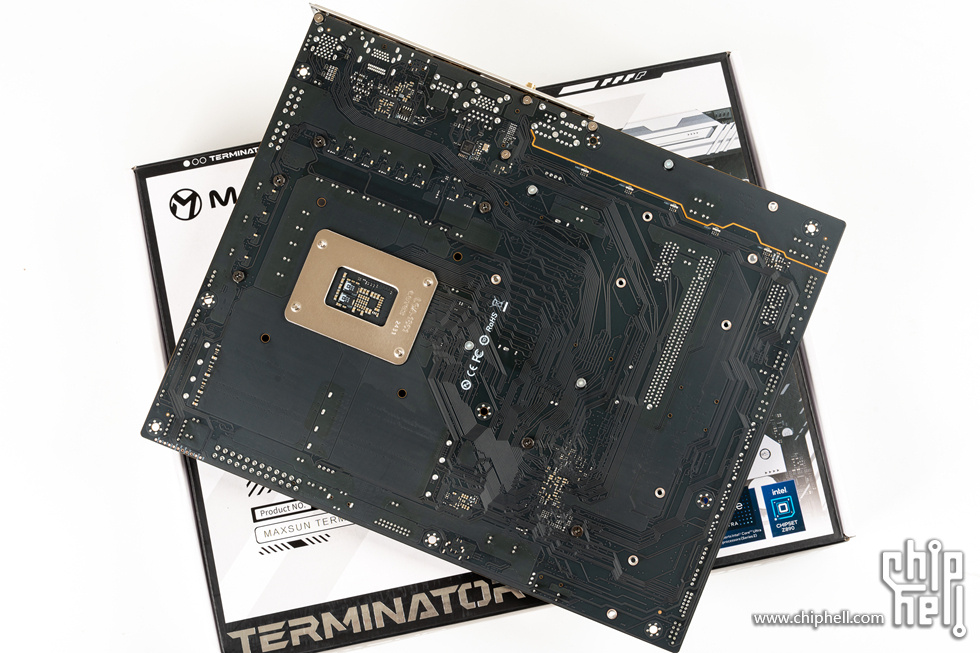

主板的背面，8层PCB设计，降低信号损耗优化菊链式布线，采用背钻工艺增强信号完整性和提高系统性能

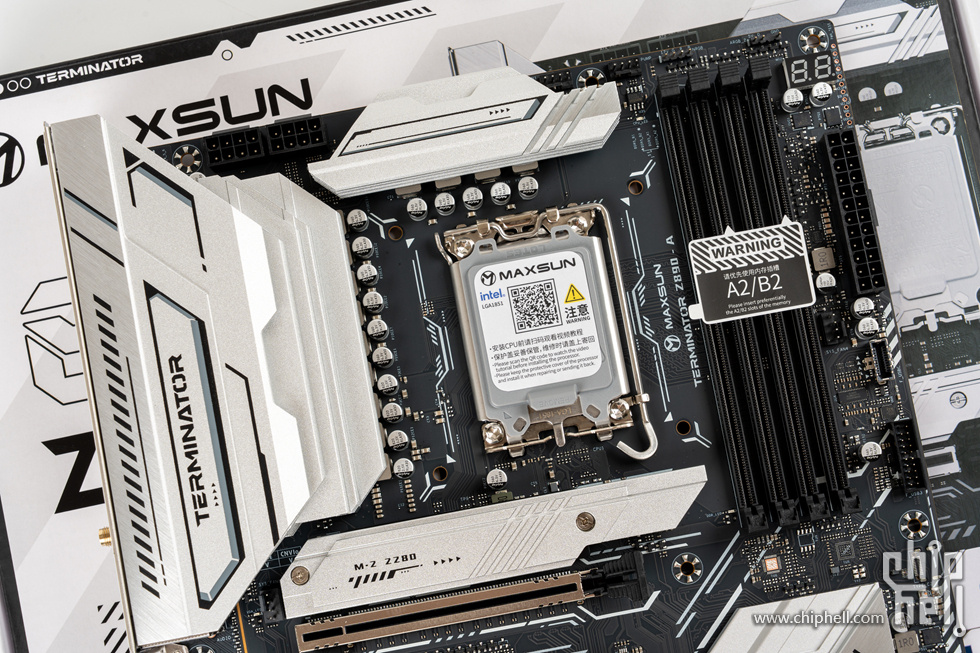

主板的上半部分，大规模的扩展型散热装甲运用，整体散热规格提升使得超频稳定性获得更大的提高

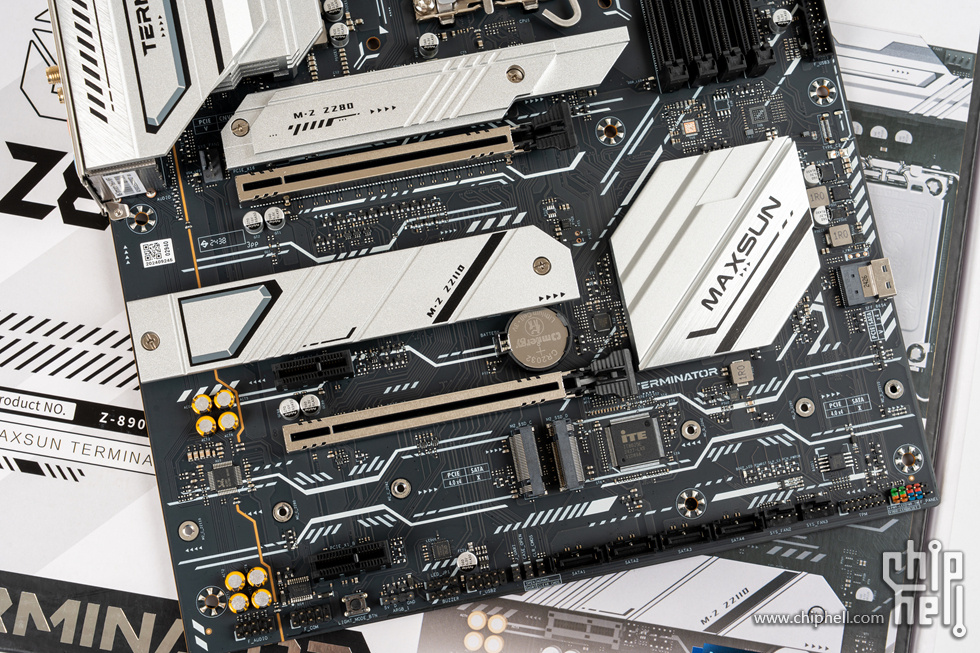

主板的下半部分，4条PCIe扩展插槽，1条全长金属加固的PCIe5.0 x16插槽（可拆分为X8+X8/X8+X4+X4）、1条PCIe x16全长插槽（支持PCIe4.0X4 ）和2条PCIe4.0x1插槽，PCIe通道全板无冲突

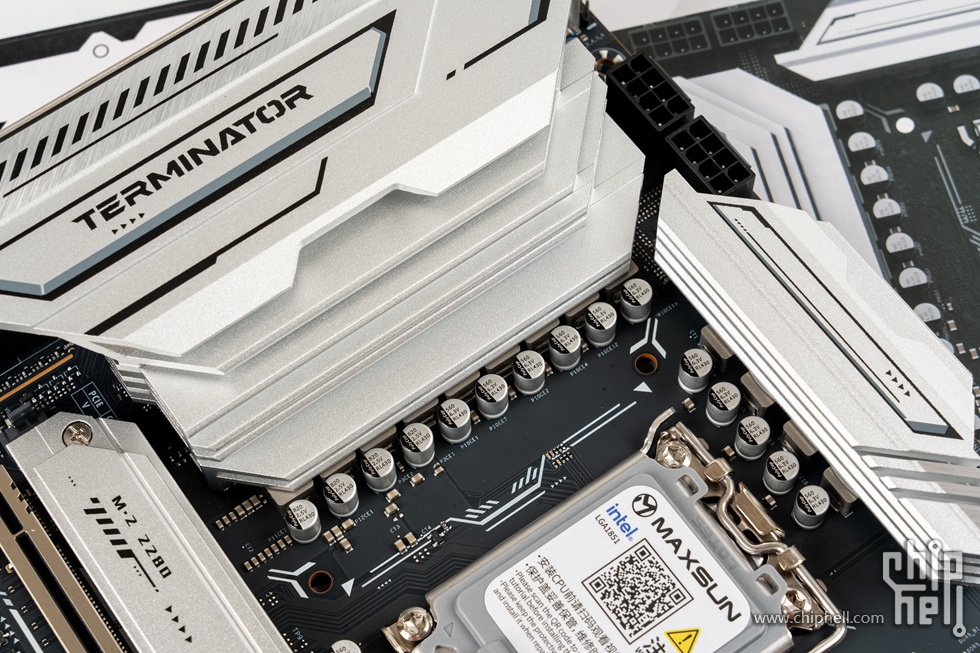

10+1+1相供电设计，配备了更先进的SPS（Smart Power Stage）技术，更佳化每一相电源

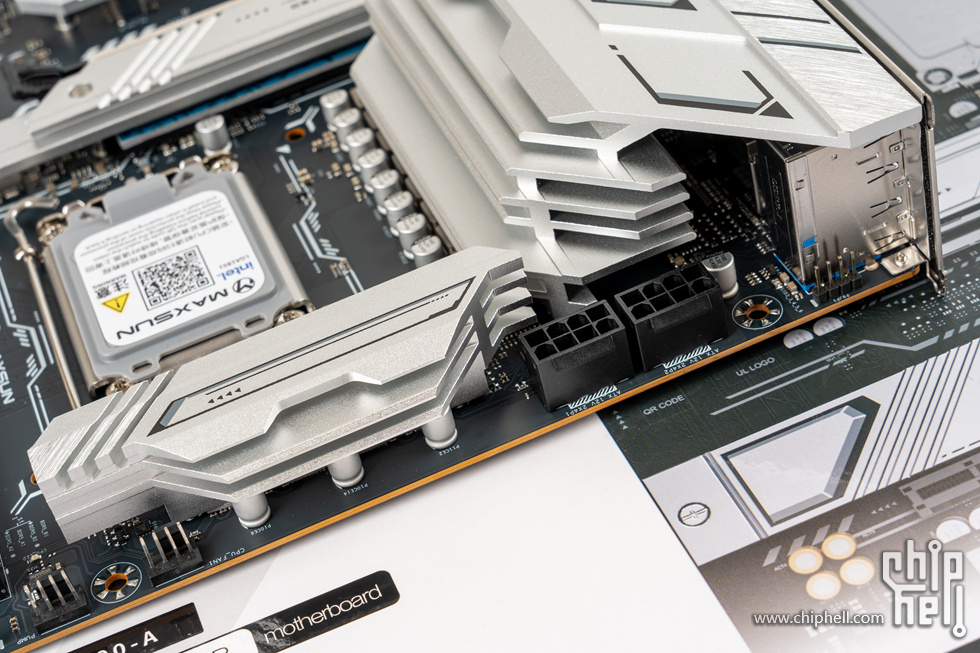

供电VRM散热片每一面都做了切割增加散热面积，双8Pin的供电为Ultra酷睿2的运行提供稳定运行的电力供应

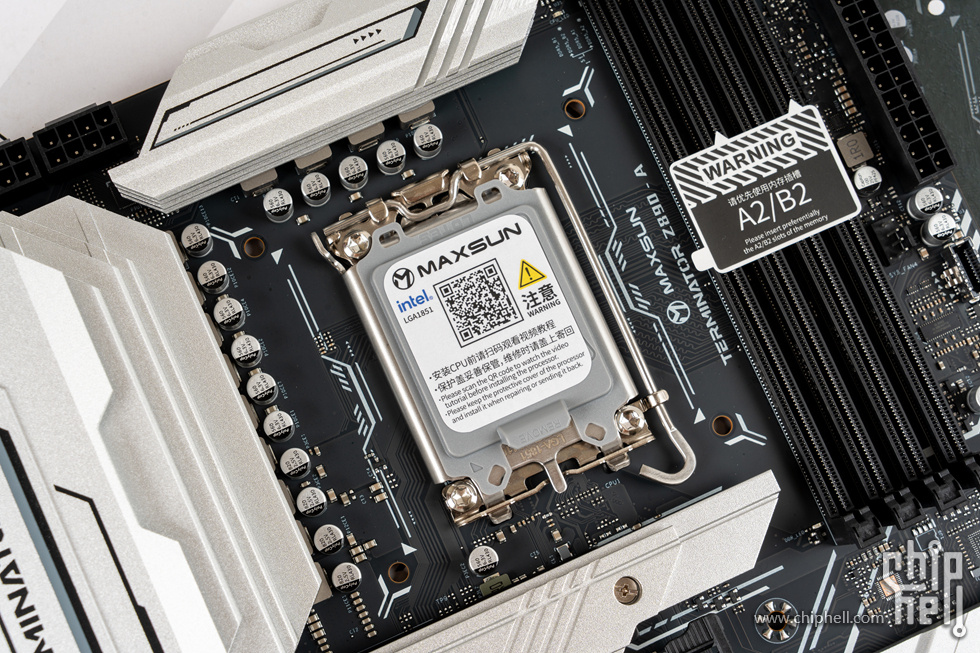

LGA1851，支持intel 酷睿 Ultra Series2

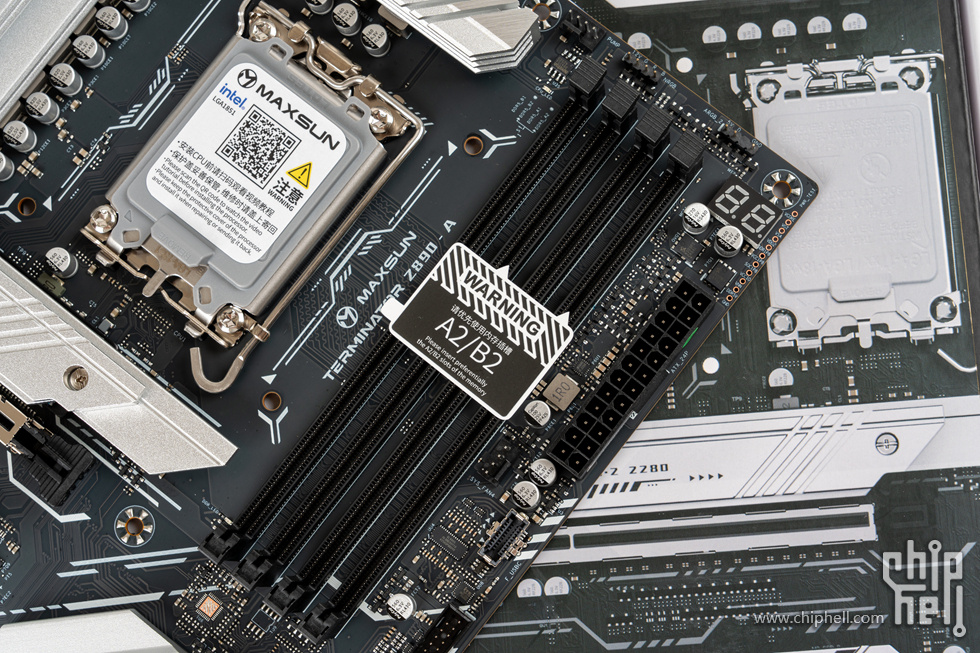

配备4条高速DDR5内存插槽，支持双通道技术，最高支持256GB容量，最大支持8800MHz（OC）超频潜能

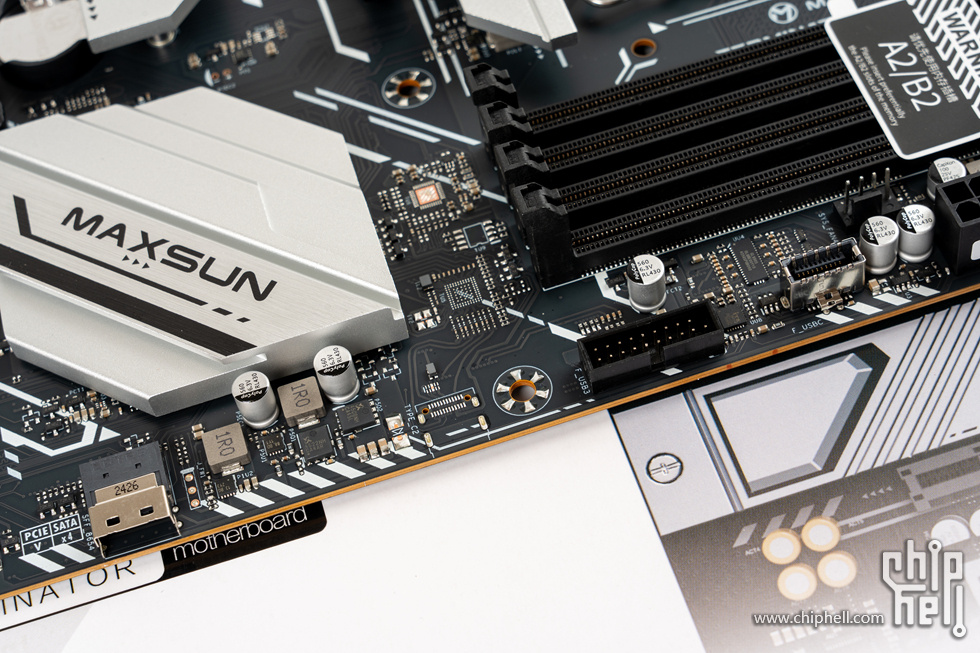

主板的前置IO区域，20G Type-C接口和USB3.0接口，以及下方一个SFF-8654 4i接口，支持PCIe4.0  X4/X2 或者4*SATA，支持NVMe协议

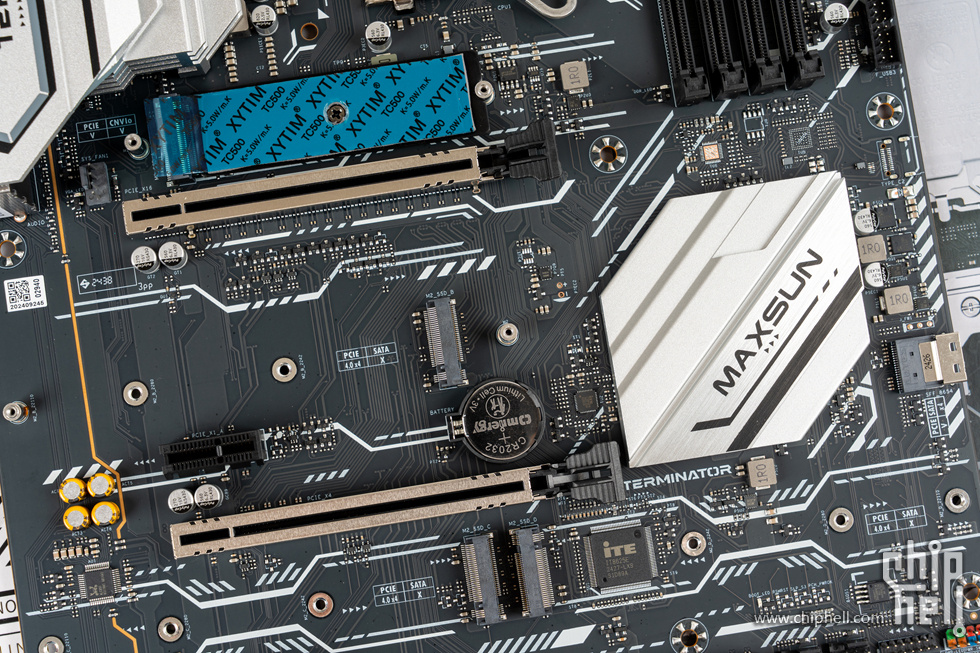

下方区域的4条M.2，第一条为PCIe 5.0x4，下方三条支持PCIe 4.0x4

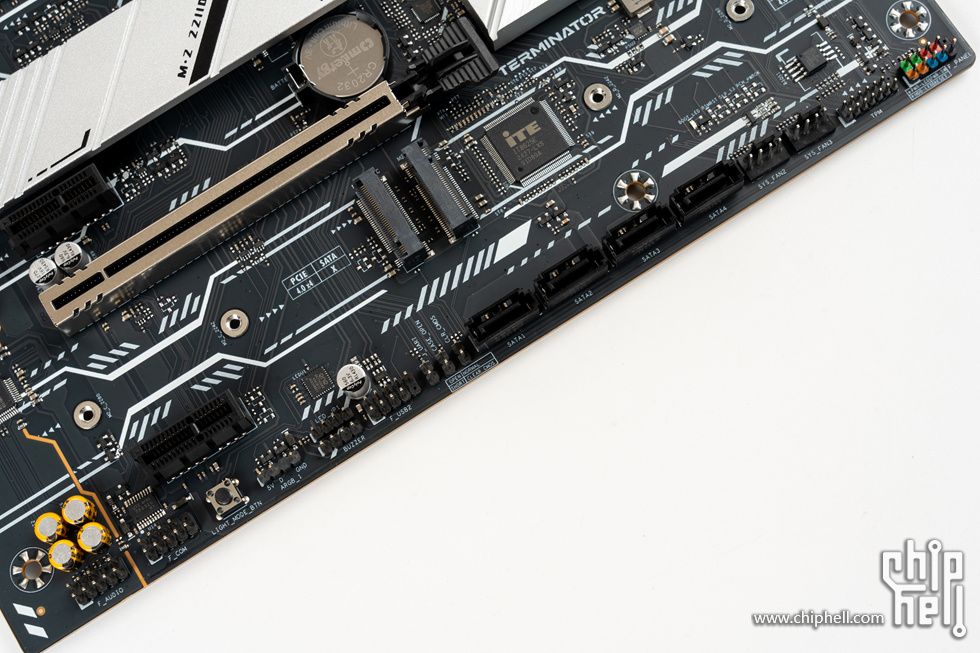

主板底部的接口，4个SATA被安置在底部

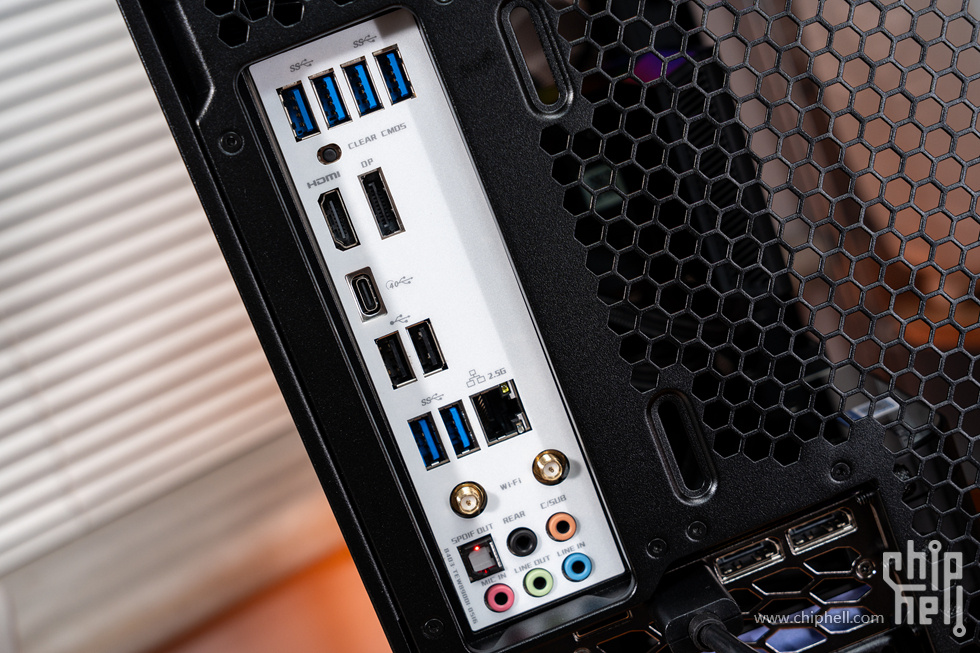

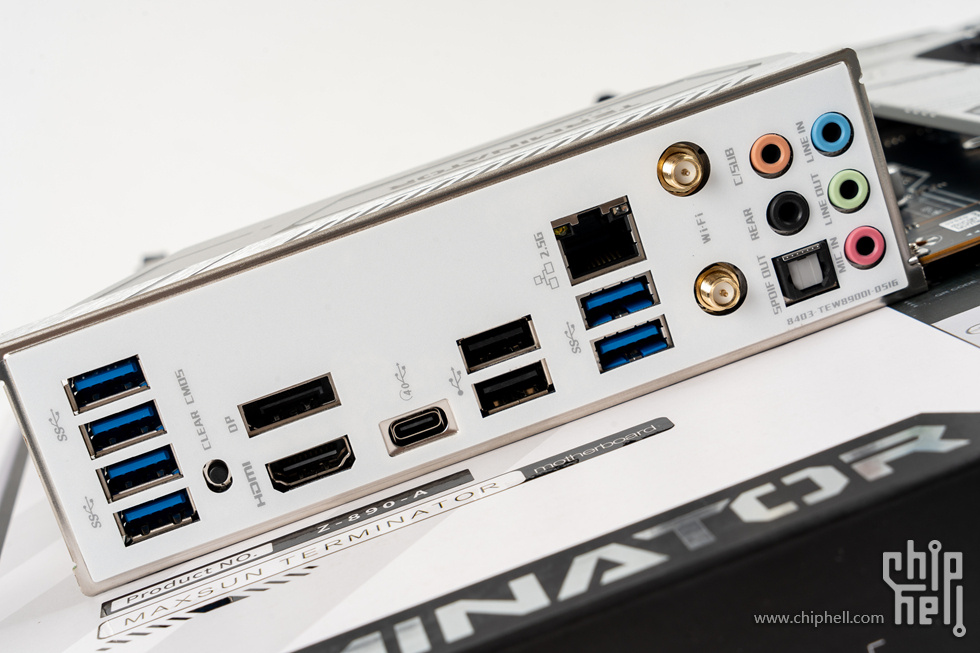

背板IO上布置的接口也相当丰富，从左至右依次提供了4xUSB 5G、CLEAR CMOS、集显HDMI2.0&DP1.4、1xUSB 40G Type-C、2xUSB2.0、2xUSB 10G、2.5G LAN、Wi-Fi 6、音频口

• 英特尔（Intel）酷睿 Ultra 7 265K

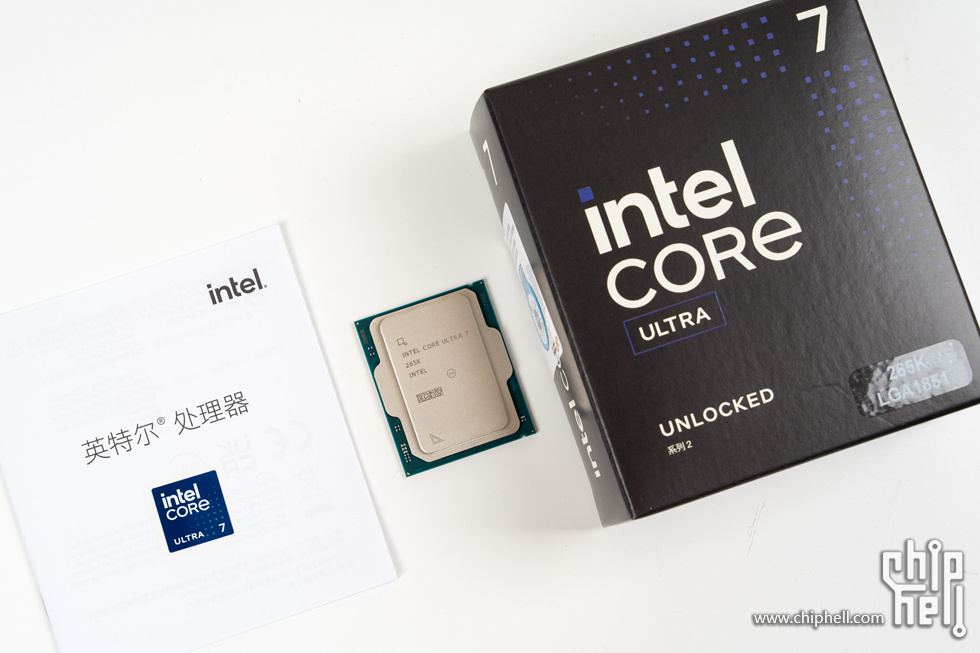

ntel Core Ultra 7 265K核心代号为Arrow Lake，采用了8个性能核心和12个能效核心(8P+12E)组合，大核最高主频5.50GHz，小核最高主频4.6GHz，并配备30MB的L3缓存,也同样配备了全新Xe-LPG架构核显与NPU等

• 影驰 GeForce RTX 5060 Ti 星曜 NOX MAX OC


影驰的这一代50系星曜不再是纯白专属，而是具有白色LUNA月光女神与黑色NOX暗黑女神两款，不仅散热强劲使用了4热管的磁星PRO散热器，还有耀眼星镜界的个性镜面背板与流光灯效的IML ARGB穹顶灯，一体式磁吸上盖的快拆结构，可非常方便的分离散热风扇总成与散热器，极大的方便拆卸与清理。另外三年半的质保也突出了其产品质量的信心。


影驰GeForce RTX 5060Ti 星曜 NOX MAX OC显卡采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，5060Ti具有4608CUDA处理器，AI算力759TOPS， 显卡的BOOST频率2632MHz（P Mode），显存使用了最新的28Gbps 128bit 16GB GDDR7，显存带宽672GB/s，显卡采用8层PCB和7+2相供电，TGP功耗180W使用传统的GPU 8Pin即可满足供电所需 。而5060TI星曜NOX MAX OC在强力的4热管磁星PRO散热器下尺寸也不会小，来到了含挡板348*155*56mm / 不含挡板335*140*56mm的尺寸

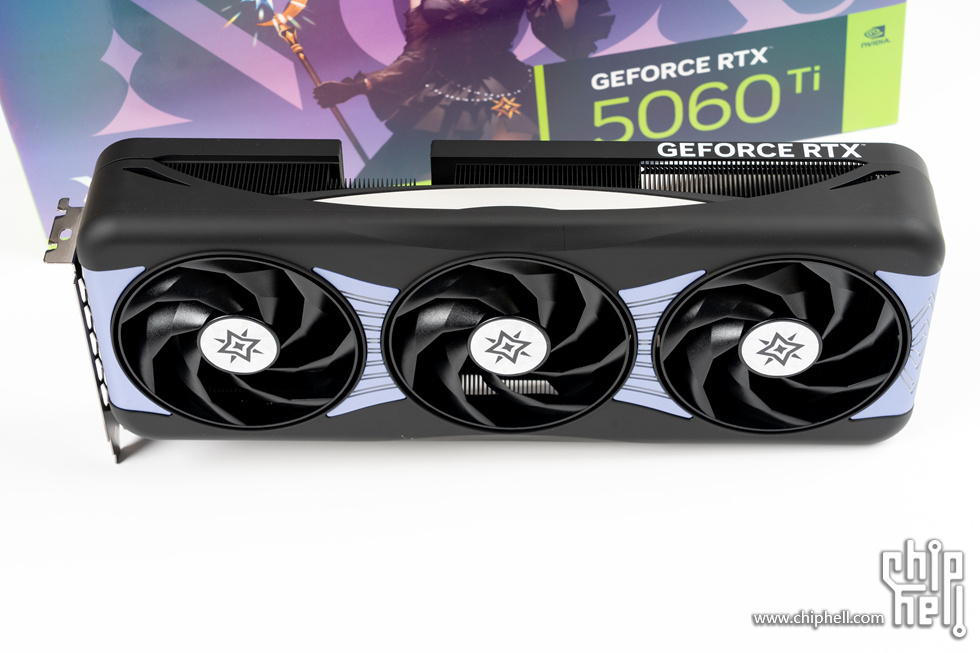

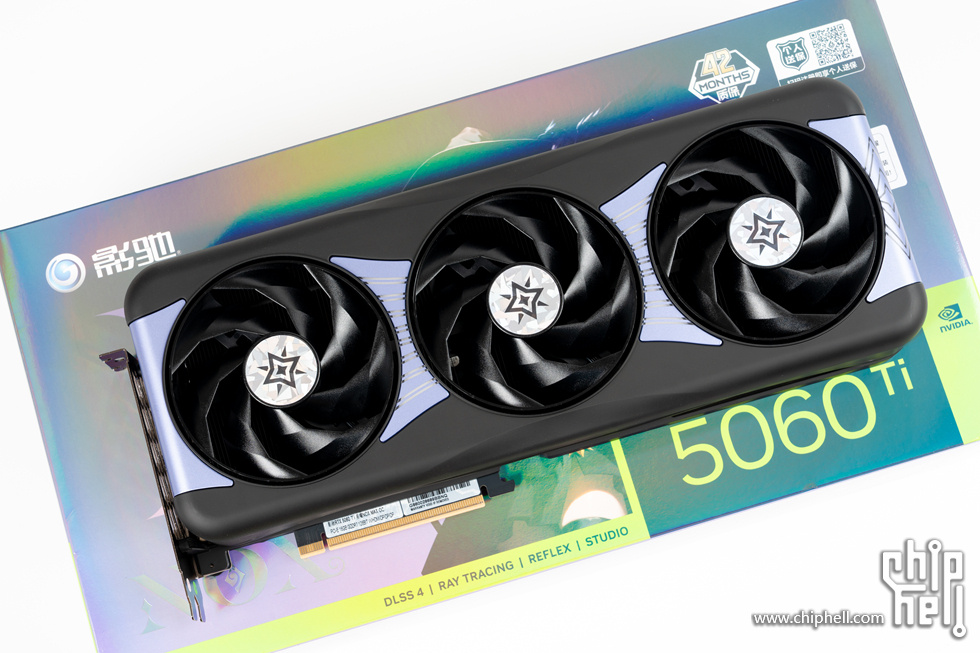

显卡的正面，磁星PRO散热器，三把95mm霜环风扇，中间连接的IML ARGB穹顶灯，横贯星环阵列。另外，此次磁星PRO散热器最大的特点是采用了一体式磁吸上盖不需要任何工具即可取下上盖，DIY与清理变得非常简单了

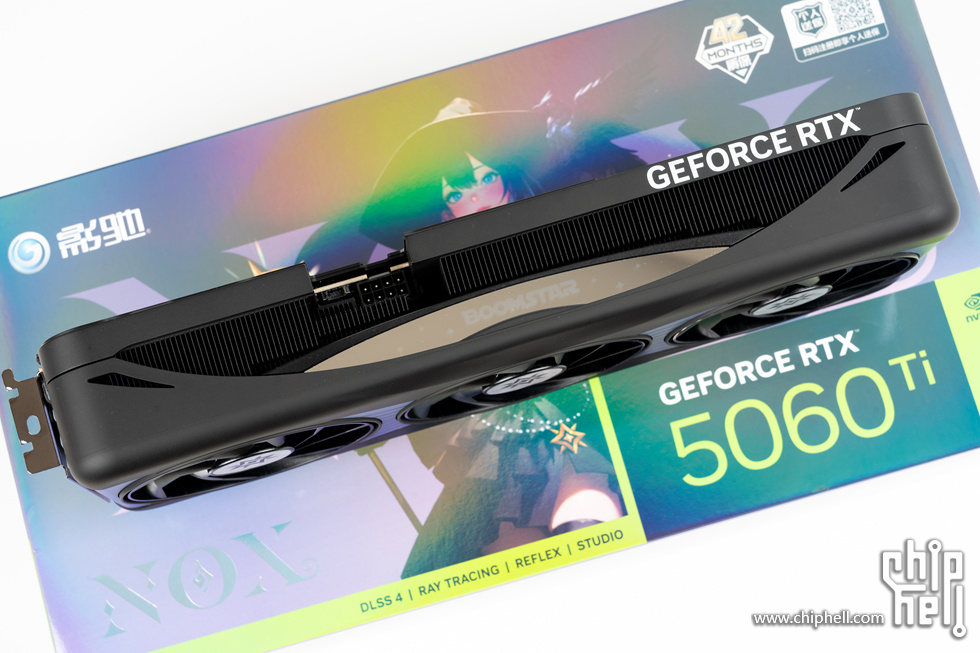

显卡的顶部，一条弧线贯穿散热器，形成透风模式，中间是星曜logo

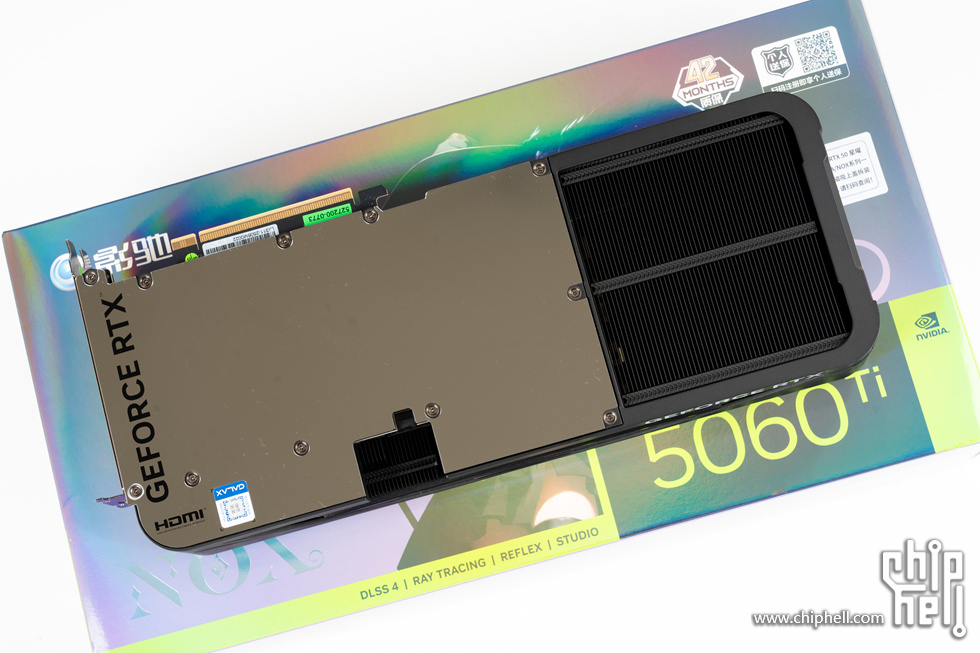

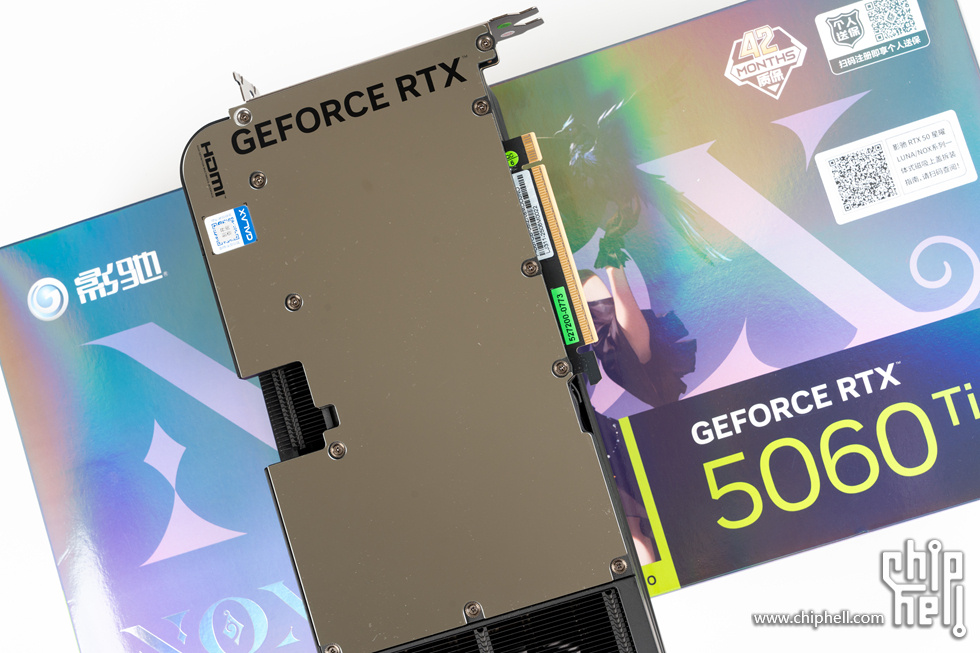

显卡的背板

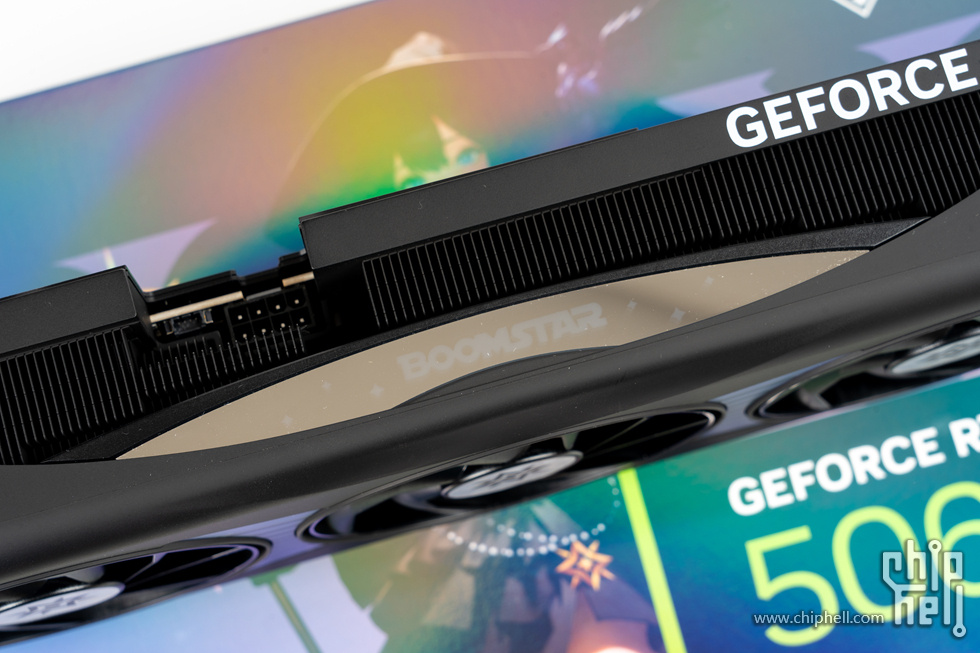

星曜logo处是千层镜式logo灯，内部多层点点亮起时犹如掀起千层涟漪。上面的显卡接口是GPU 8Pin 供电接口

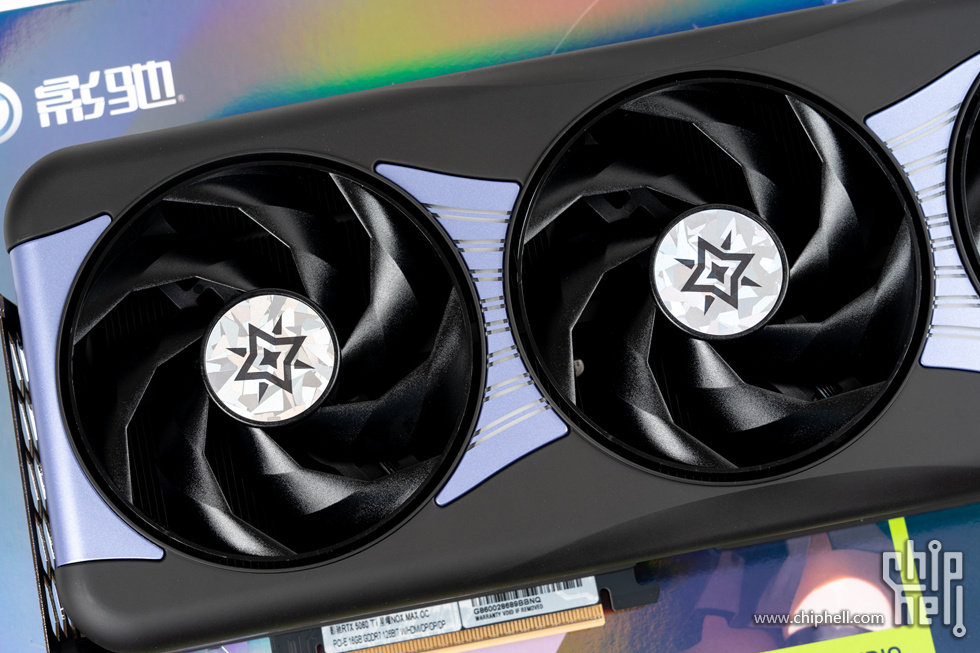

新升级的95mm霜环风扇，更升级加固，运行时更低的噪音


显卡末端的弧形

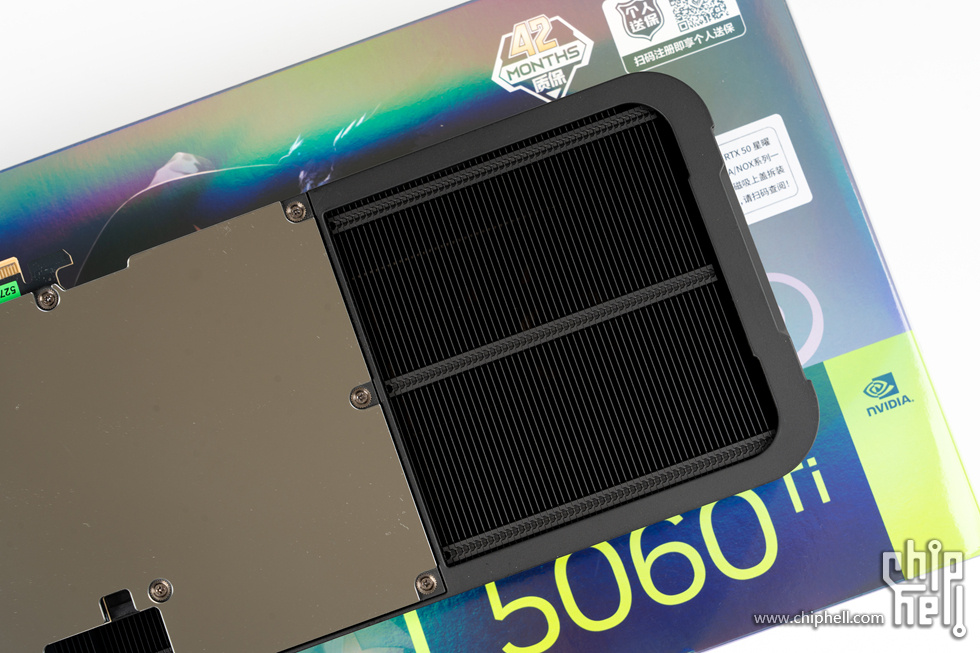

背板的接近一半面积无任何阻碍，散热器鳍片完全裸露透风


背板的镜面部分上有GEFORCE RTX的logo


镜面真的非常好看，仅仅的镜面就能有各种各样的投射效果

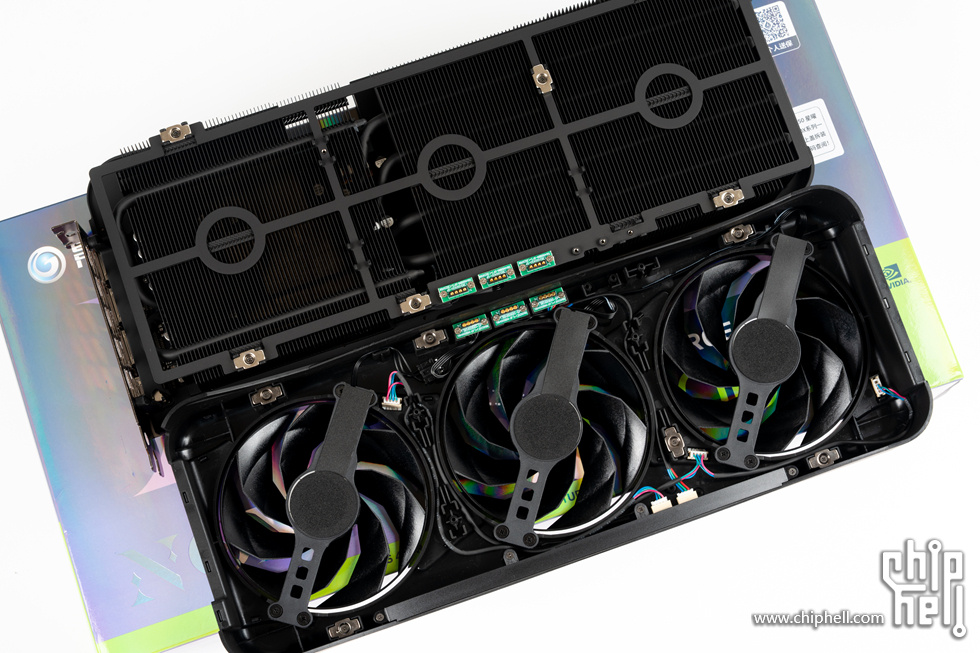

磁吸式的顶盖，磁力很强需要稍微用力才能打开，毕竟显卡的三风扇在上面，风扇也是螺丝固定拆卸方便，下方散热器的本体内部一览无遗

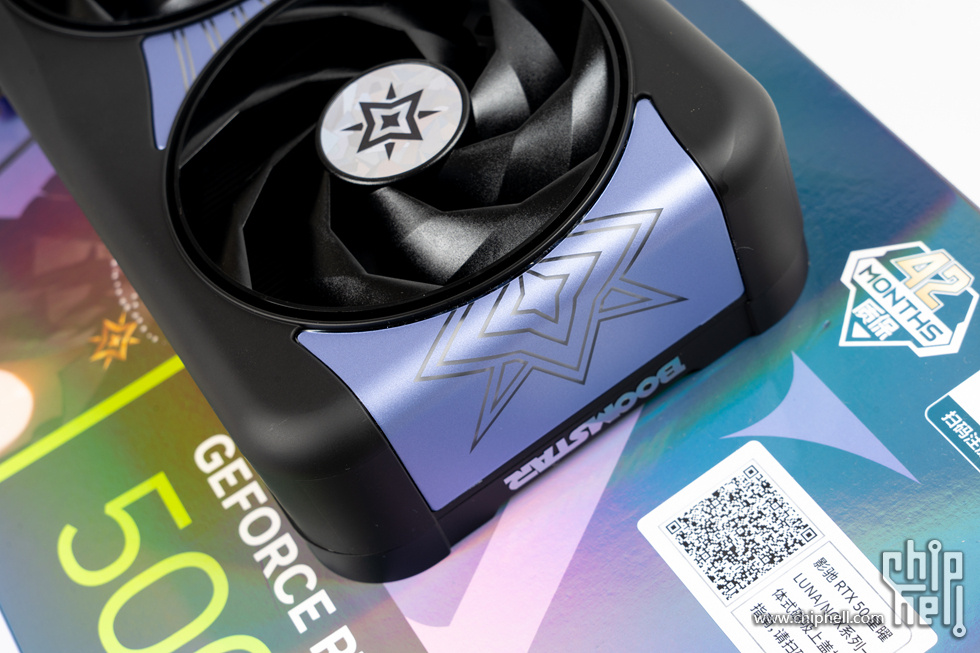

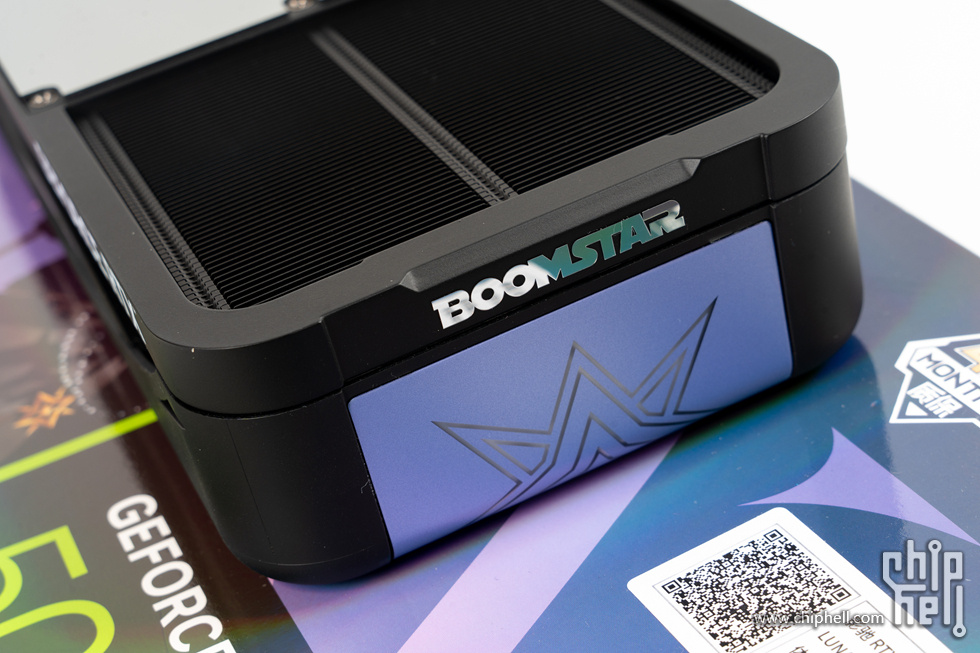

显卡的末端，上面是BOOMSTAR的星曜logo，下方则是IML ARGB穹顶灯，横贯星环阵列

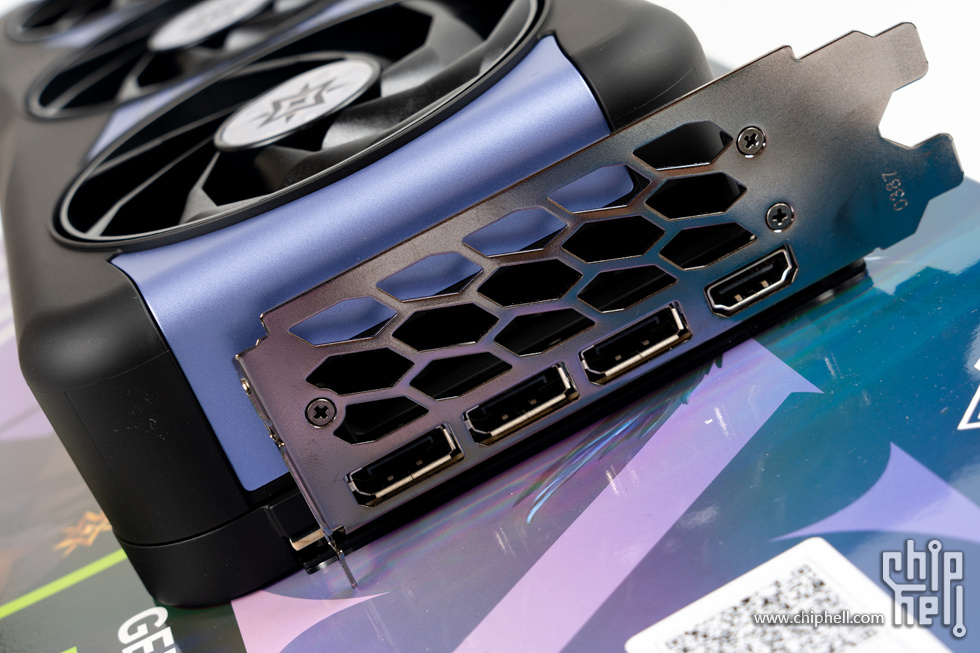

背板上的I/O数字接口依然是标准的DP2.1b*3+HDMI 2.1b*1

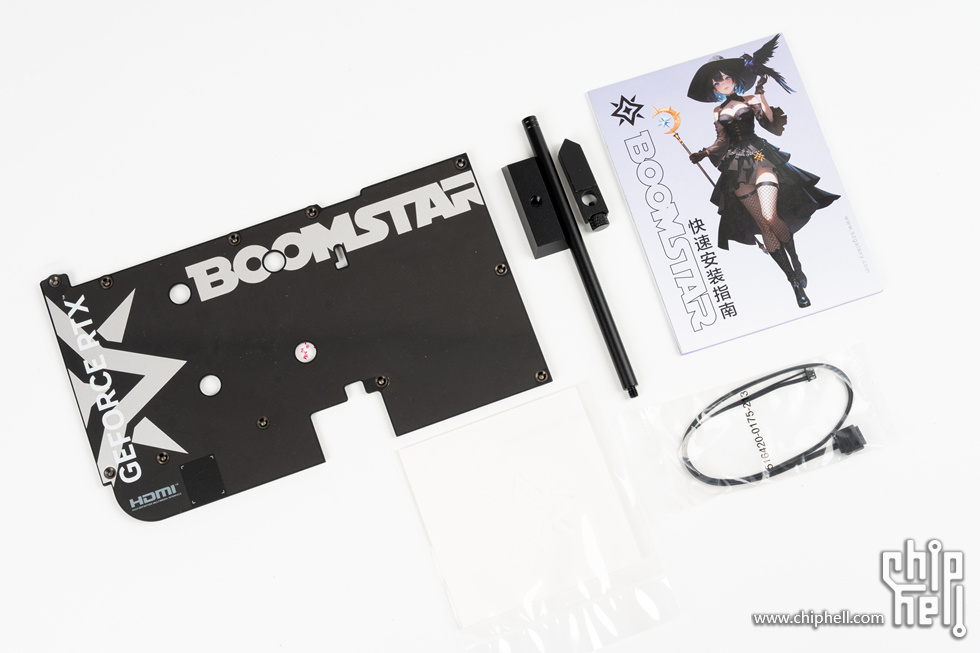

配件也是相当丰富，有一套黑色传统星曜背板可供替换，还有全铝显卡支架、镜面擦拭布、以及背板DIY贴纸和ARGB线缆等

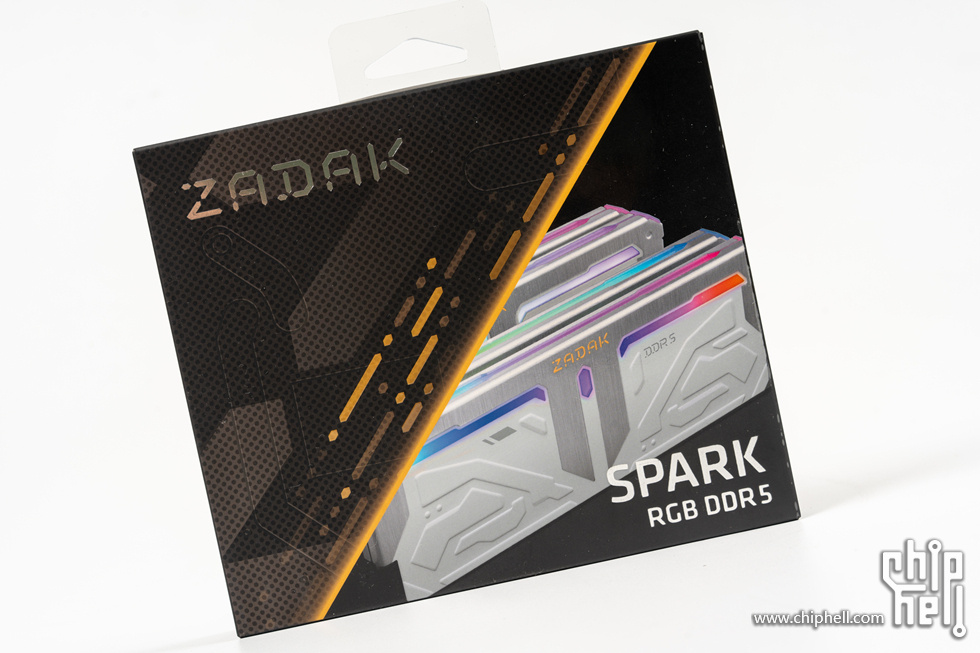

• 宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装



内存是来自宇瞻的ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装，时序为C34-45-45-108，且该内存支持XMP 与EXPO 双平台技术


内存整体的尺寸为5cm高度、13.6cm宽度、0.79cm厚度，单条重量60g

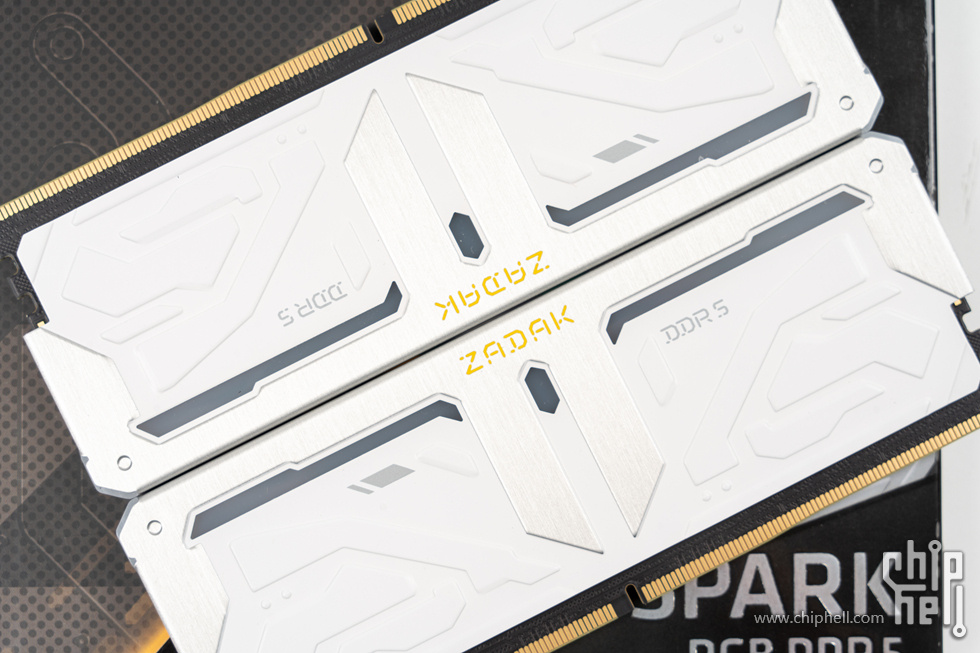

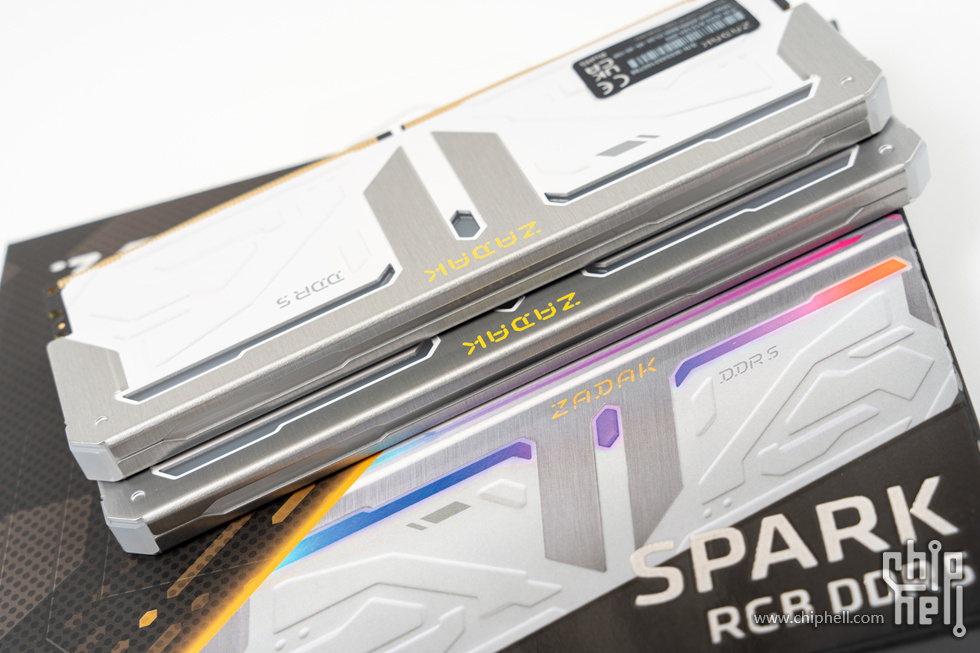

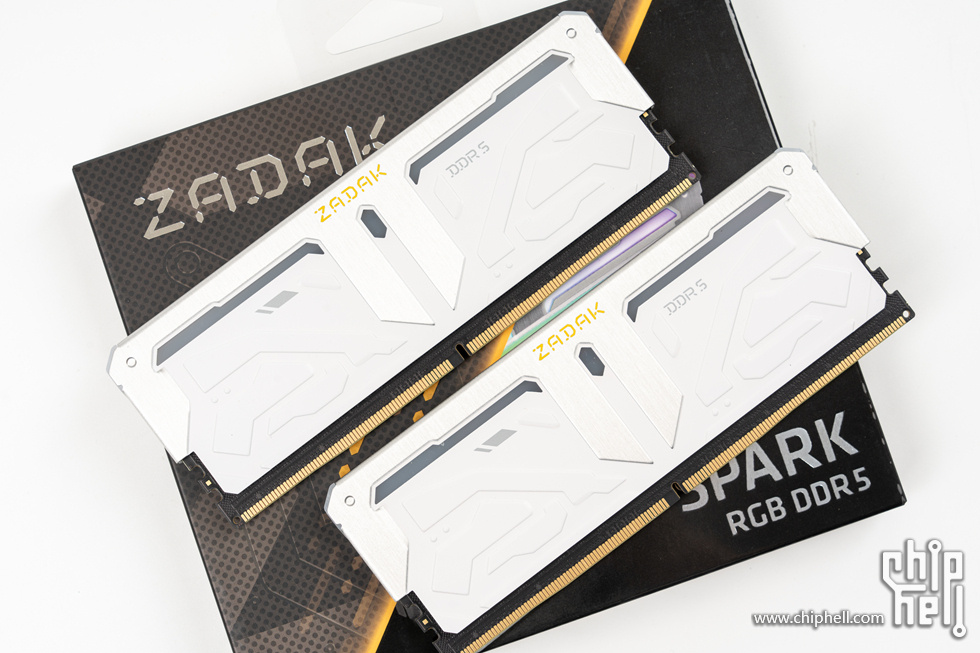

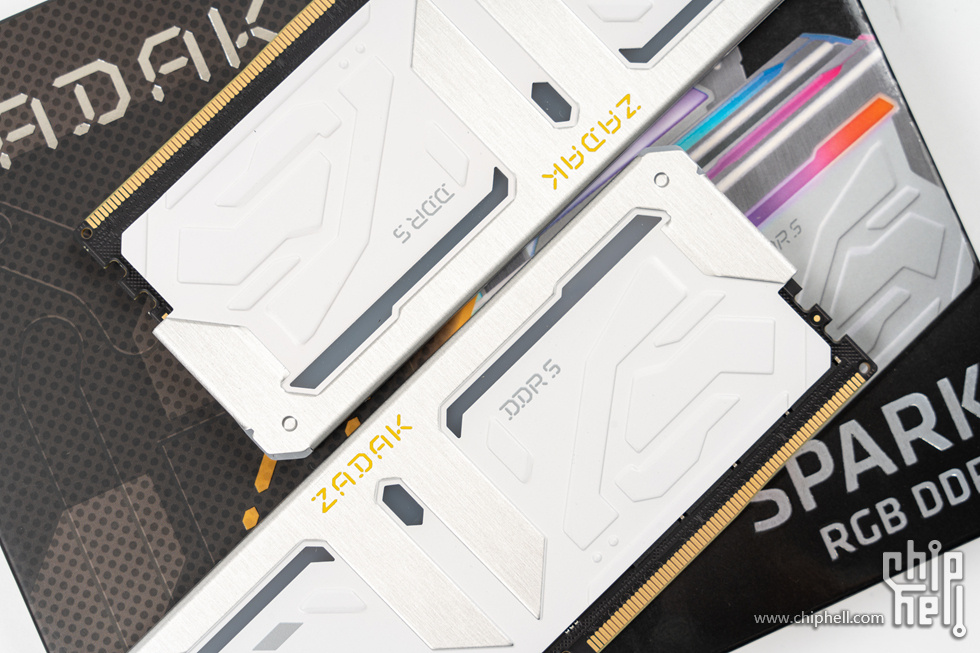

造型别具一格具有鲜明的特点与其他常规内存有所不同，宝石造型的导光与精致的外形设计


中间鲜明的ZADAK展示其为宇瞻的高端灯条


顶部的材质交错设计，呈现缀有宝石形状的镂空导光效果，发丝纹及白色雾面磨砂质感

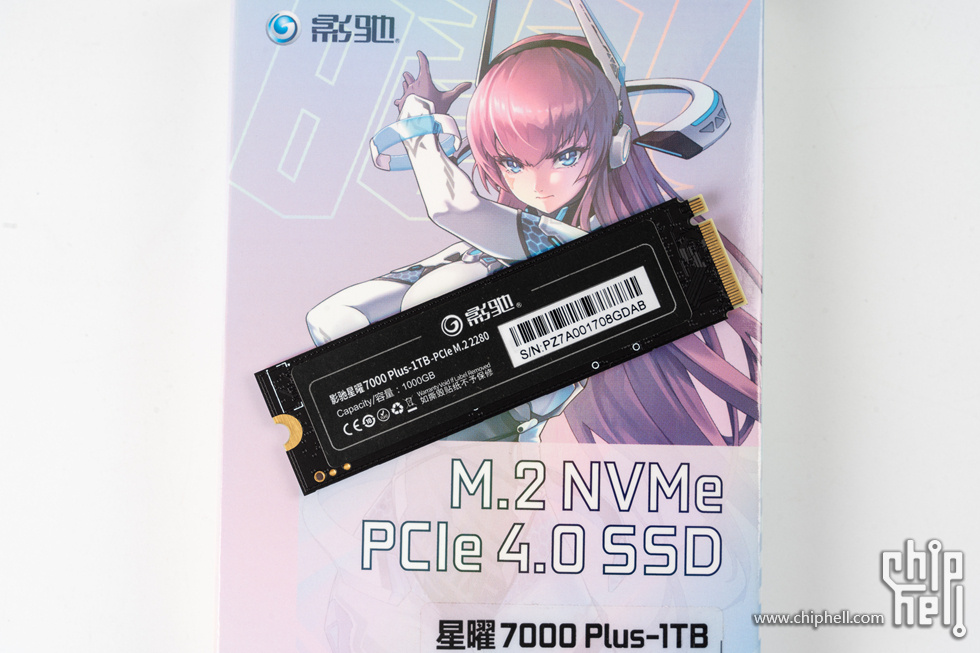

• 影驰 （GALAX） 星曜7000 Plus 1T SSD

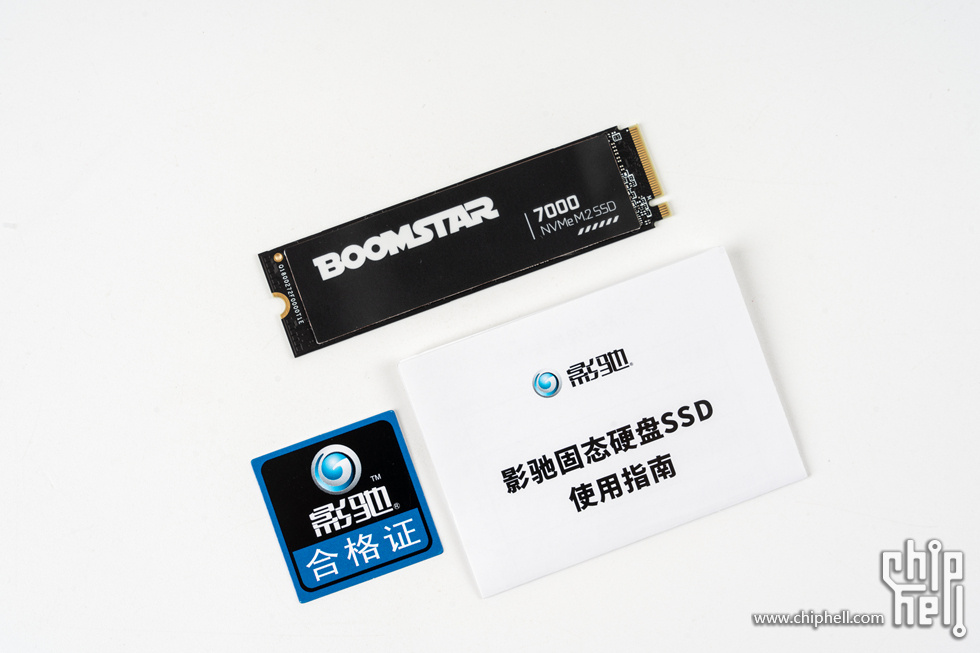

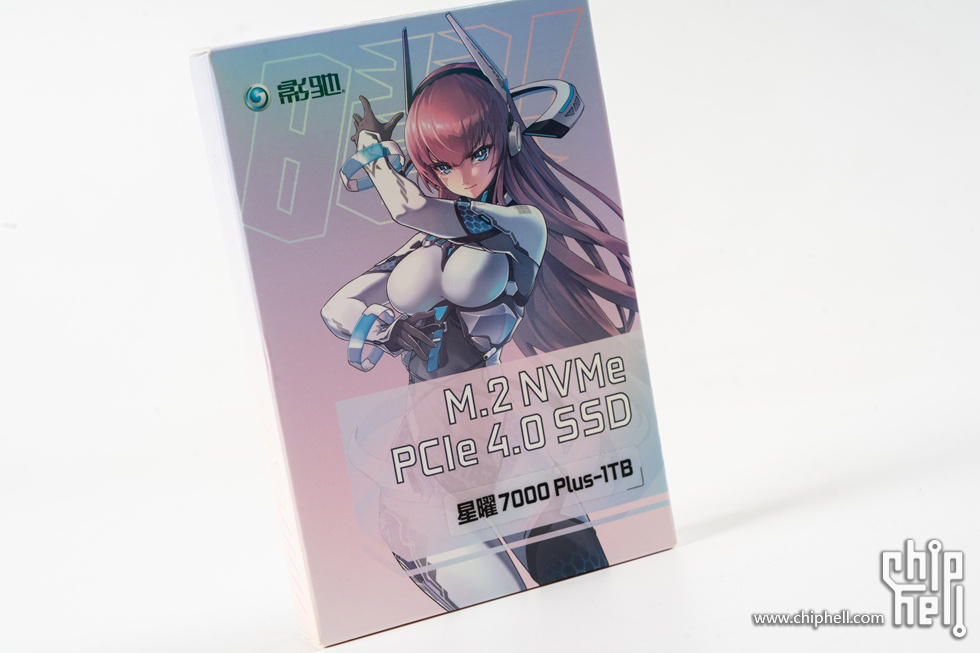

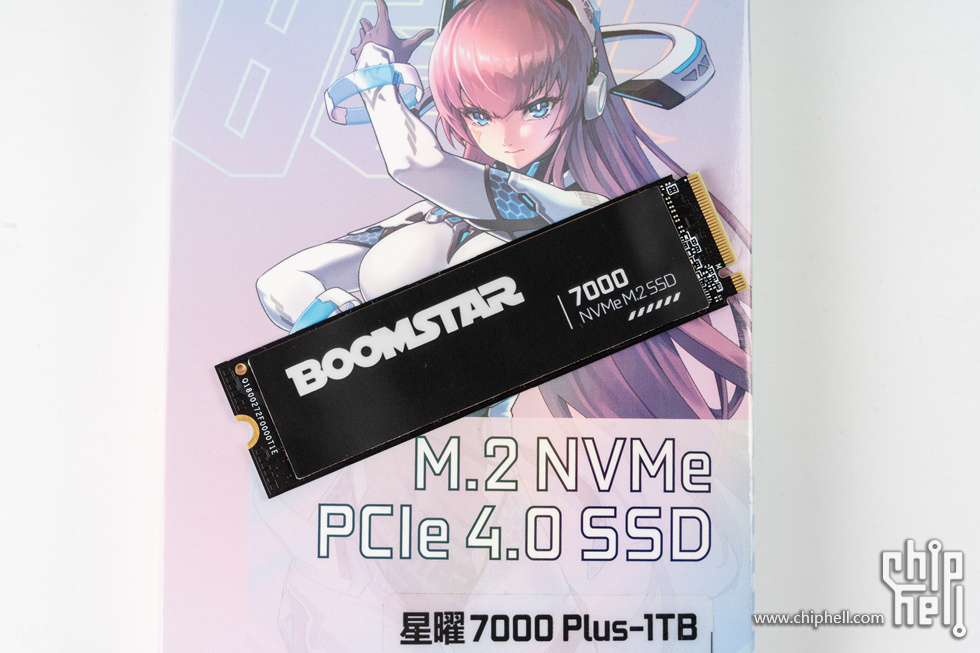

固态硬盘是来自影驰的主流PCIe 4.0 SSD：星曜7000 Plus SSD。它的产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s，就如同它的名字一样。其主控为群联PS5027-E27T，并且采用的TLC颗粒


群联PS5027-E27T是一款专门为游戏PC、以及像PS5这样的游戏主机打造的主控芯片，它由TSMC台积电12nm生产工艺制造，基于单处理器架构，内置32bit微控制器，支持NVMe 1.4协议，是一款无独立缓存型的四通道主控


群联PS5027-E27T主控最大的升级之处在于它还支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的闪存，其支持的闪存接口传输速率最高可达3600MT/s


影驰对星曜7000 Plus SSD提供三年质保，并支持个人送保

• 振华（SUPER FLOWER） ZILLION卓凌 750W



此次整机功耗不高，且显卡也是使用了传统GPU 8PIN的5060TI，所以此次的电源选择了振华的Cybenetics与PPLP双铜牌认证的ZILLION卓凌 750W，并且也通过了PPLP的ATX3整机动态负载200%测试，这款电源采用全台系105°电容和单路12V设计，14cm短机身的兼容性以及黑色柔扁线，支持ECO智能温控12cmHDB风扇，提供3年质保

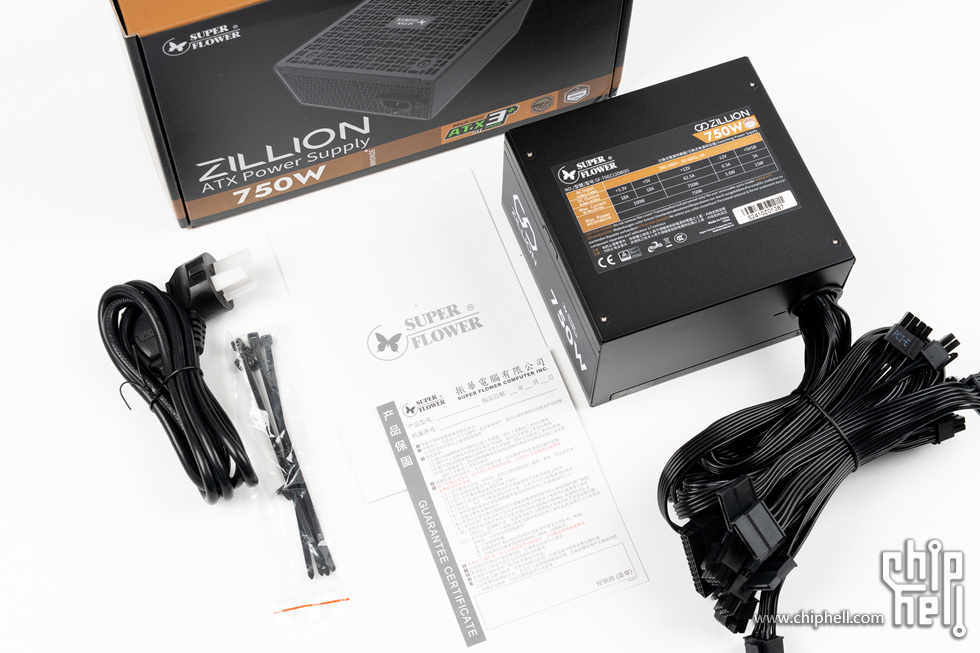

电源的全家福，非模组但采用黑色柔扁线的设计一样可以保证产品的实用性

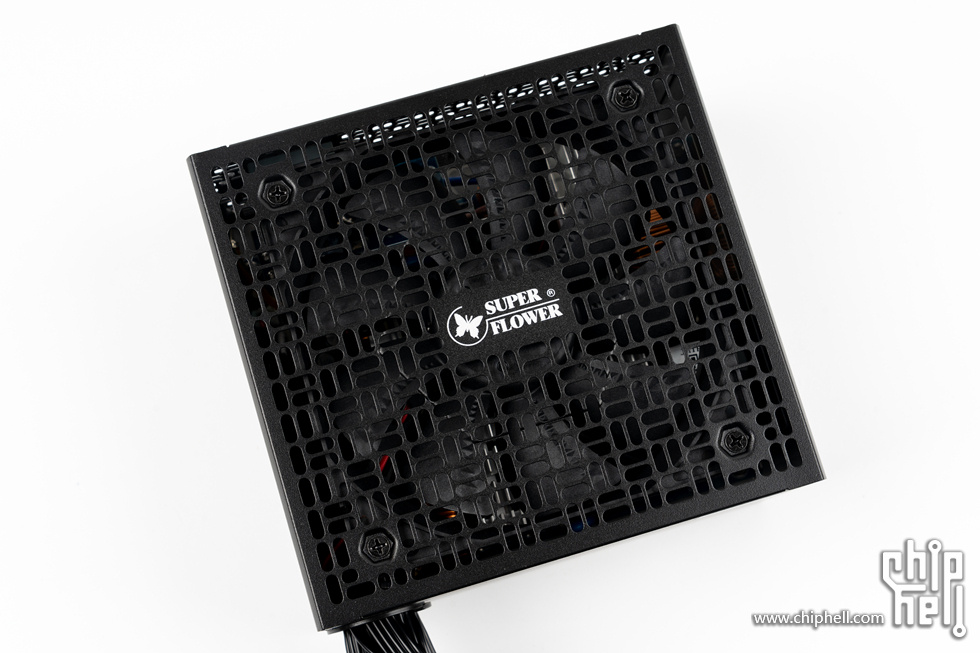

纵横交错的长方形镂空格栅式这款电源的设计风格，中间的振华logo依然有蝴蝶标志，配置的9叶 12cm H.D.B风扇支持智能转速控制，可有效降低噪音

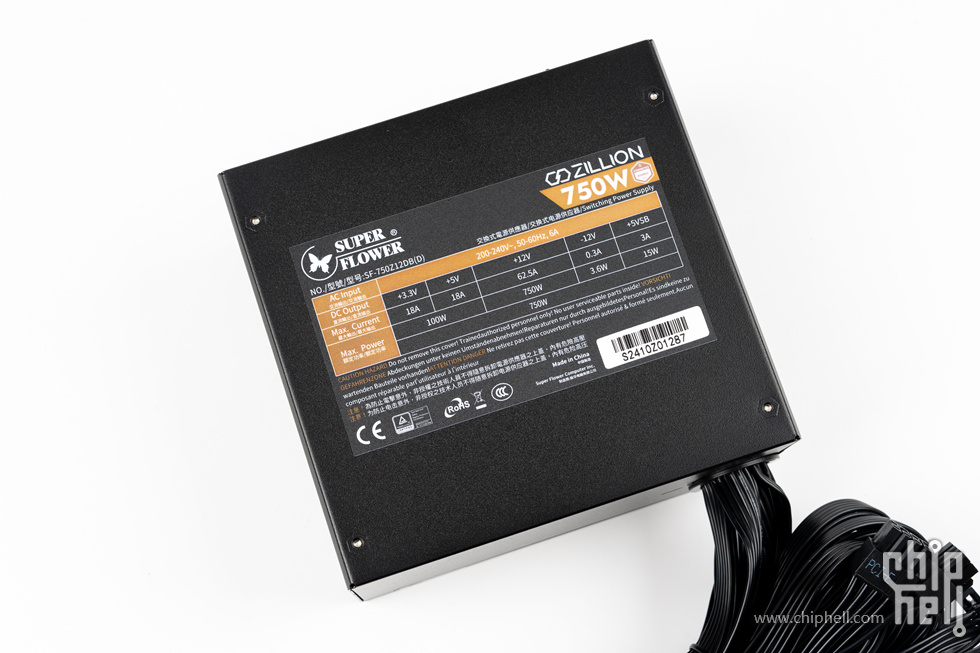

电源的铭牌，14cm短身设计可以提供更好的安装兼容性，750W的额定功率提供了62.5A的+12V输出

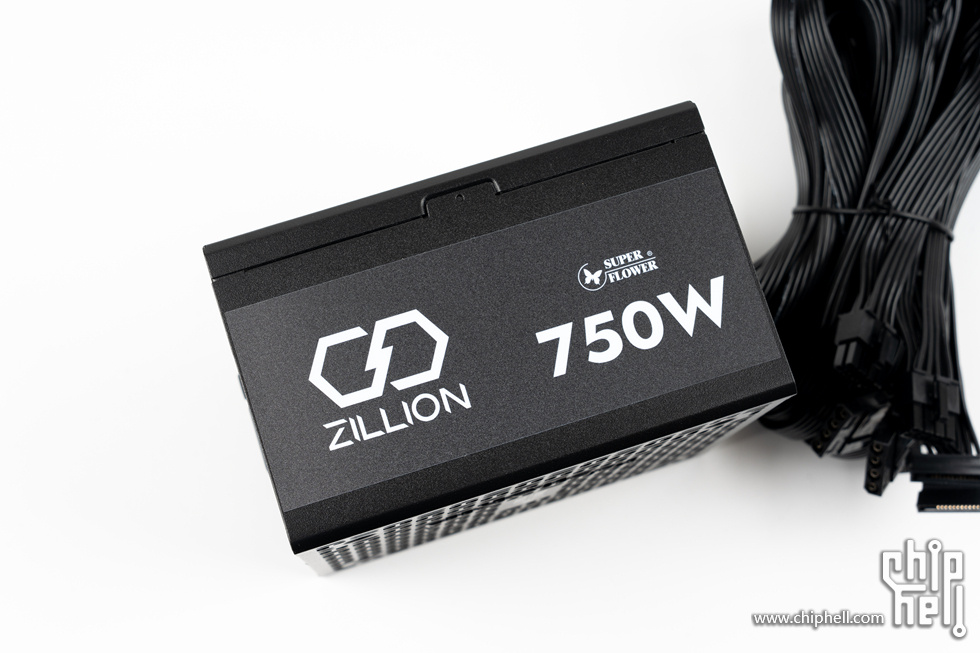

侧面是振华的ZILLION 系列logo，右侧是振华标与750W额定功率标识

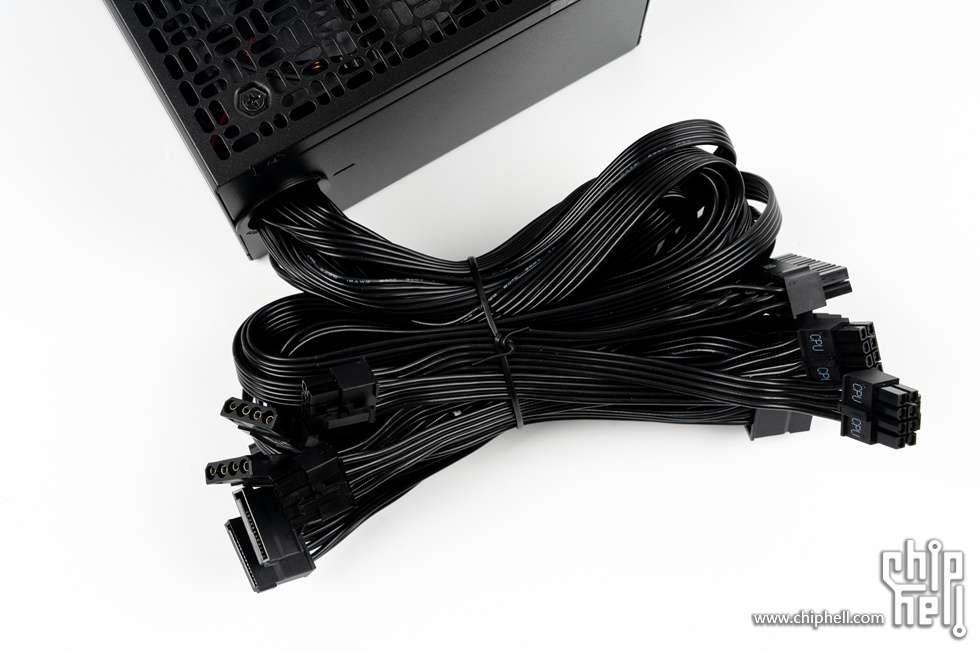

非模组的直出线缆，对于配件固定的整机，非模组虽然不可DIY定制好看的线缆，但是其直出的稳定性可以避免接插件带来的安全隐患，也是一种实用的选择

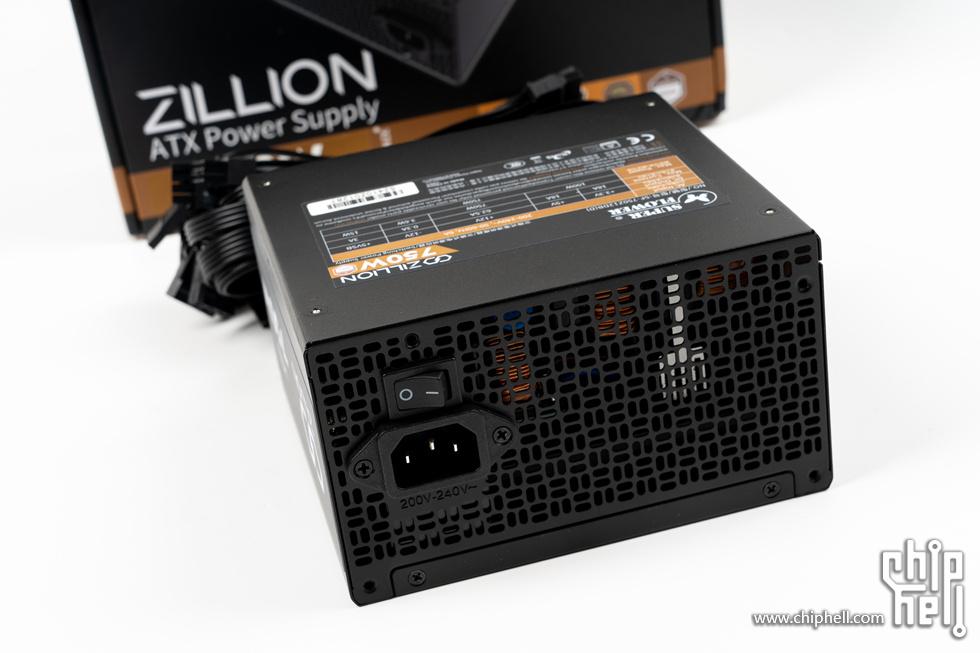

电源的出风口

• 联力（LIANLI）鬼斧207D 屏显版


紧凑型ATX中塔一直是个人比较喜欢的类型，只是这些机箱大都使用常规结构，但其实也很难创新，毕竟ATX已经这么多年了，但是每年也都有各类创新的设计，比如银欣的FT02，比如分形工艺的TORRENT，都是不错的设计，而联力今年推出了一款鬼斧207D，45.5L容积下能兼容360冷排与最长375mm显卡，以及ATX主板和ATX电源，可以说确实不错，因为这个兼容和体积基本是简约结构的廉价机箱基本无其他设计，而联力的鬼斧207D确还能设计加入底部进风、底部前侧安装电源、双前置14030风扇，以及前置6寸LCD屏幕的诸多有意思的设计，可玩性也确实不错，尺寸仅为455.6x219x456mm的长宽高

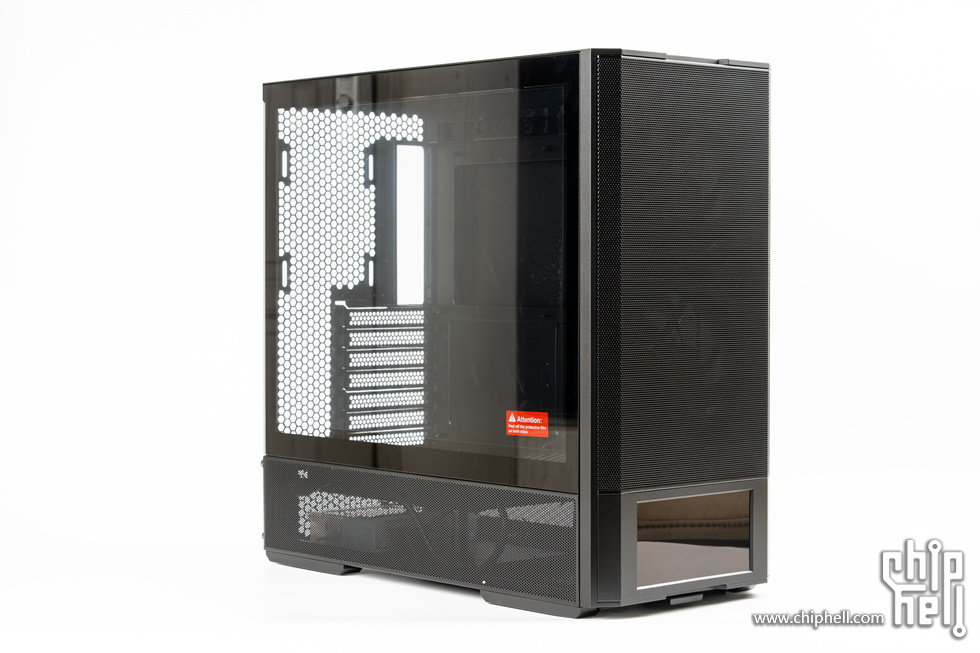

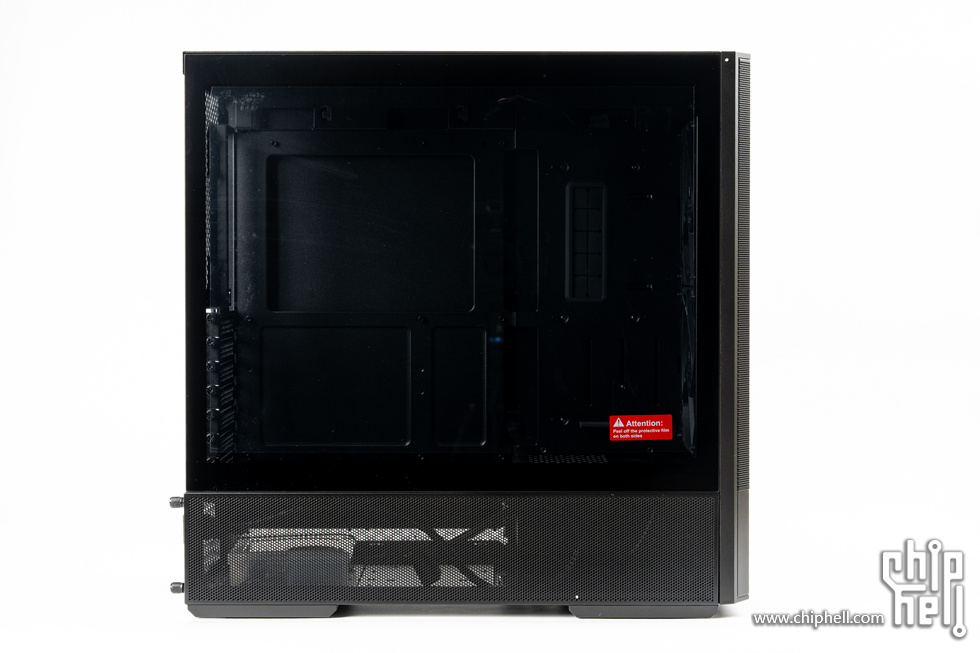

机箱的左侧透面板，深色钢化玻璃，全黑化金属框架

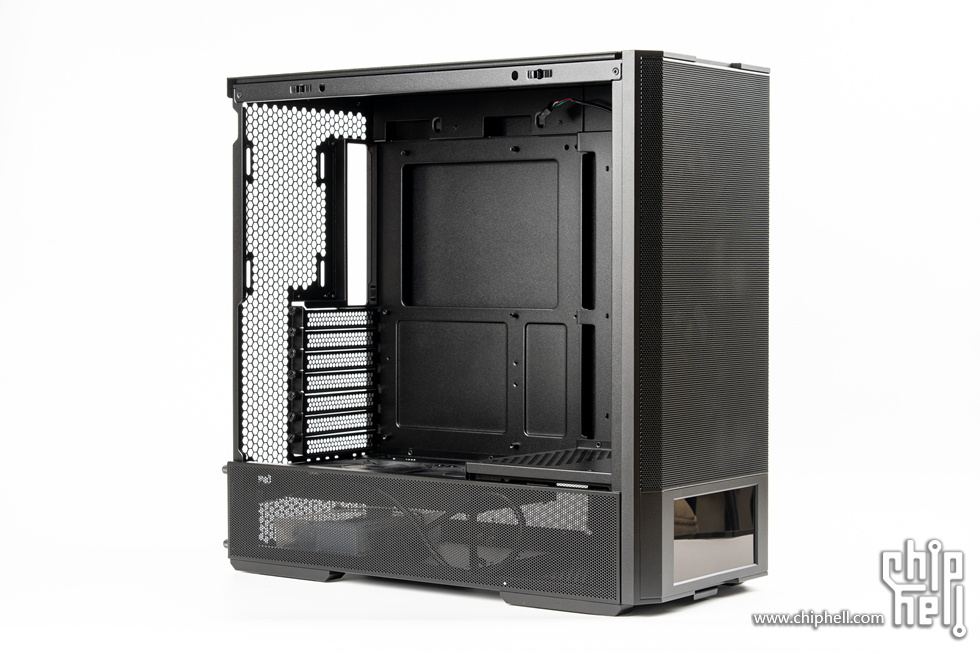

打开侧板，内部支持最大宽度244mm的ATX主板，显卡最长375mm，以及180mm的塔式风冷散热器

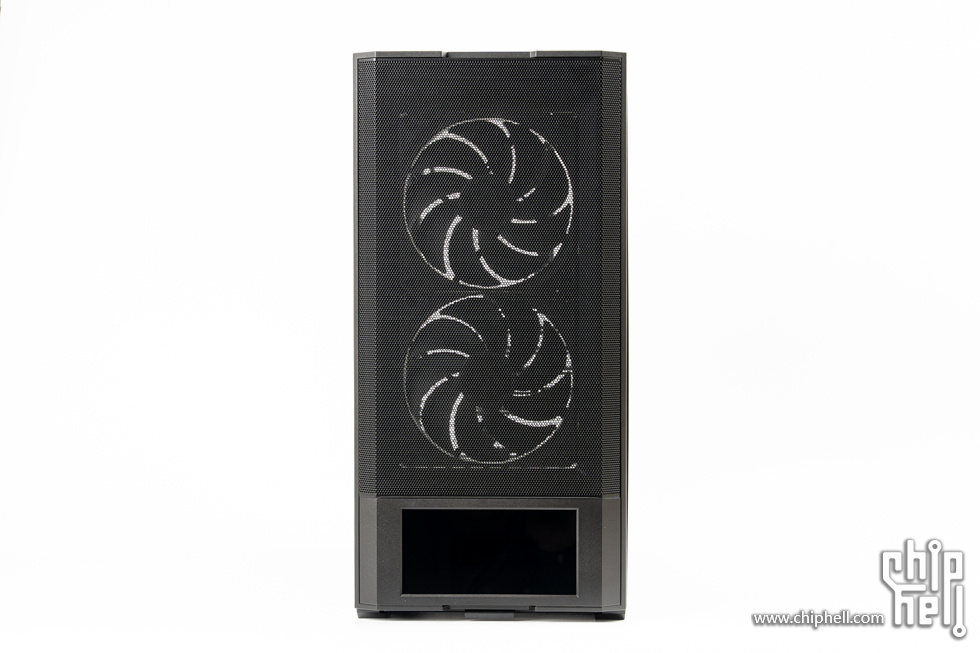

207D的前面板，雾面MESH面板和底部6寸LCD屏幕的组合，低调富有质感的沉浸式视觉体验，这块屏幕具有720*1600分辨率与60Hz刷新率设计，亮度500尼特，支持联力L-Connect3软件的各种硬件信息显示以及定制，还可控制作为副屏使用（使用附件的USB-9PIN线缆接至主板USB-A口即可由L-Connect3软件控制输出）

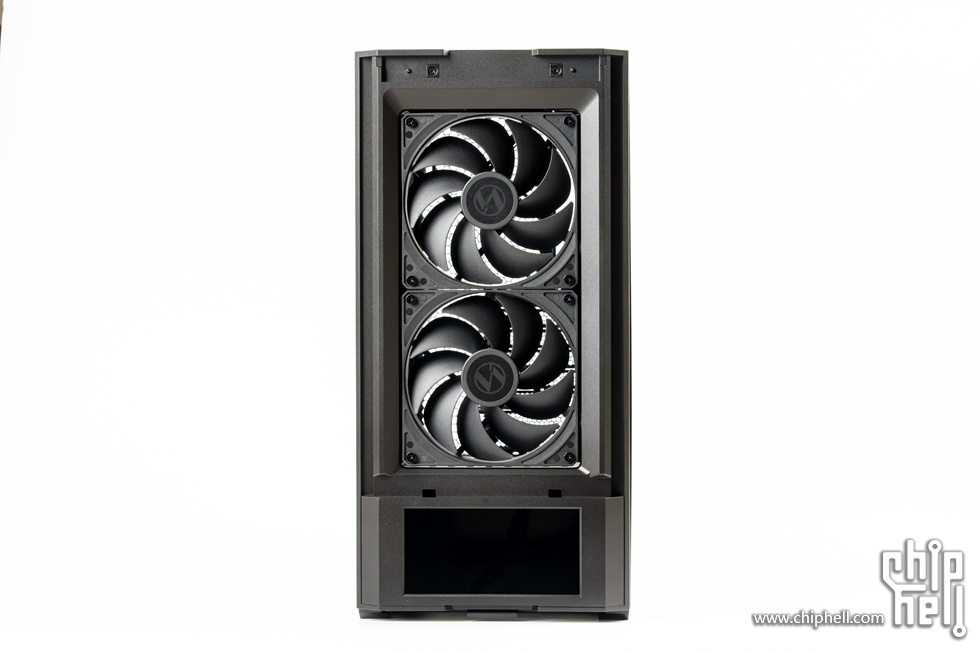

前置两把14030的风扇，490-1900RPM转速区间，可提供最大风量109.3CFM与最大风压3.3mm汞柱，噪声最大34分贝

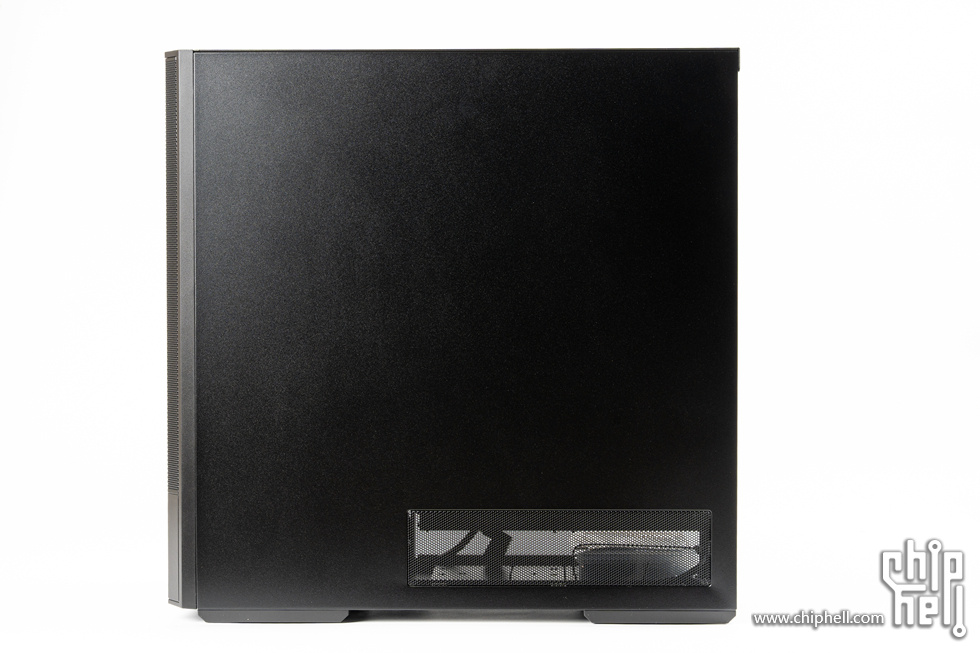

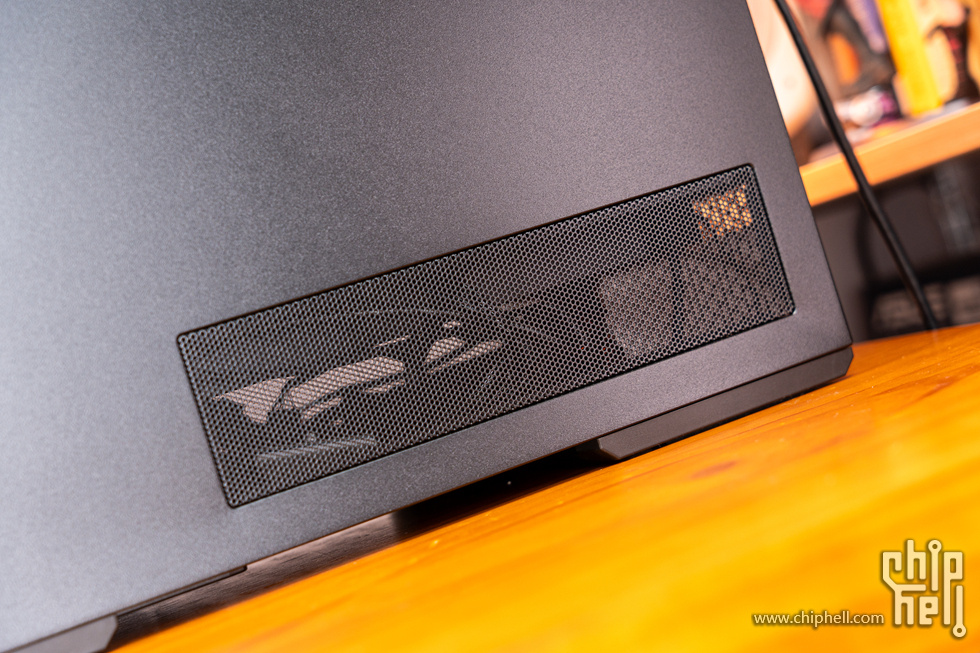

机箱的简约钢板背板，只有底部后方的一块镂空

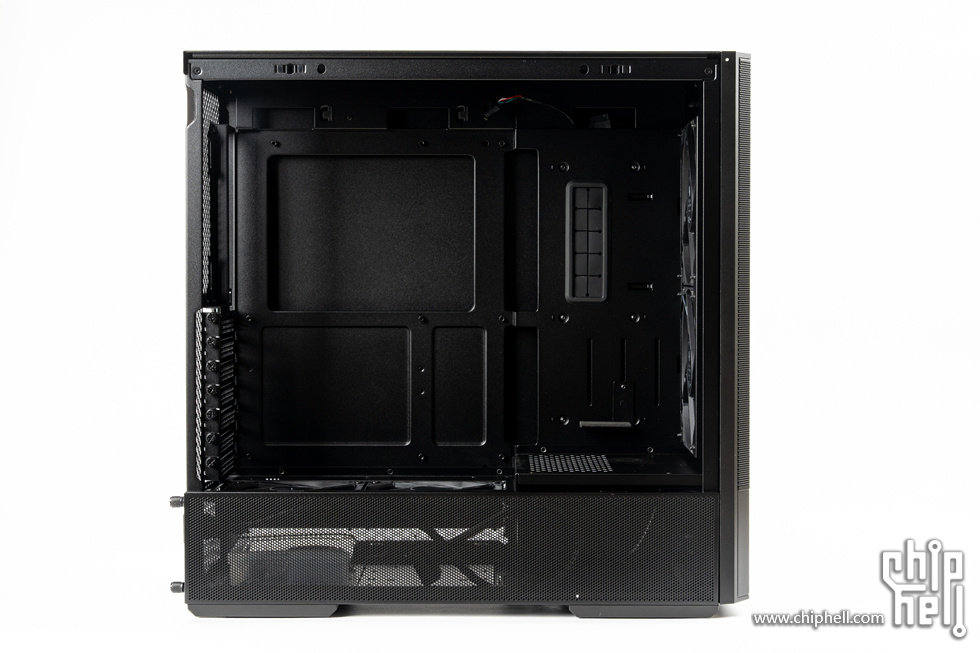

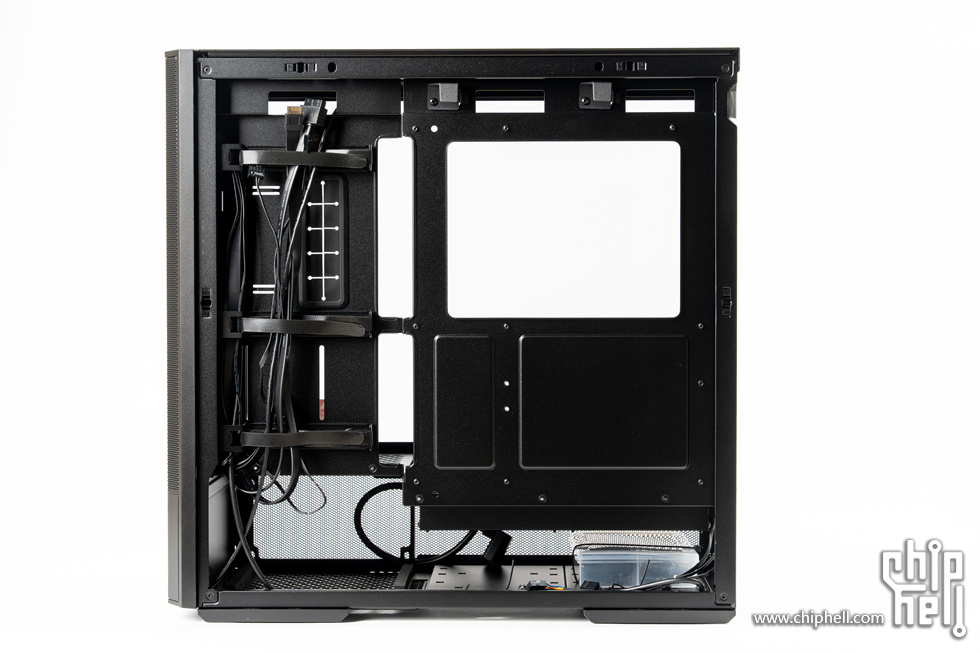

机箱背部，前方三重魔术扎带用于线缆管理，顶部有CPU电缆过线孔设计，底部可容纳两块硬盘，


机箱的尾部是标准的ATX结构，但是底部由于前置电源设计，这里只是一个电源接线孔

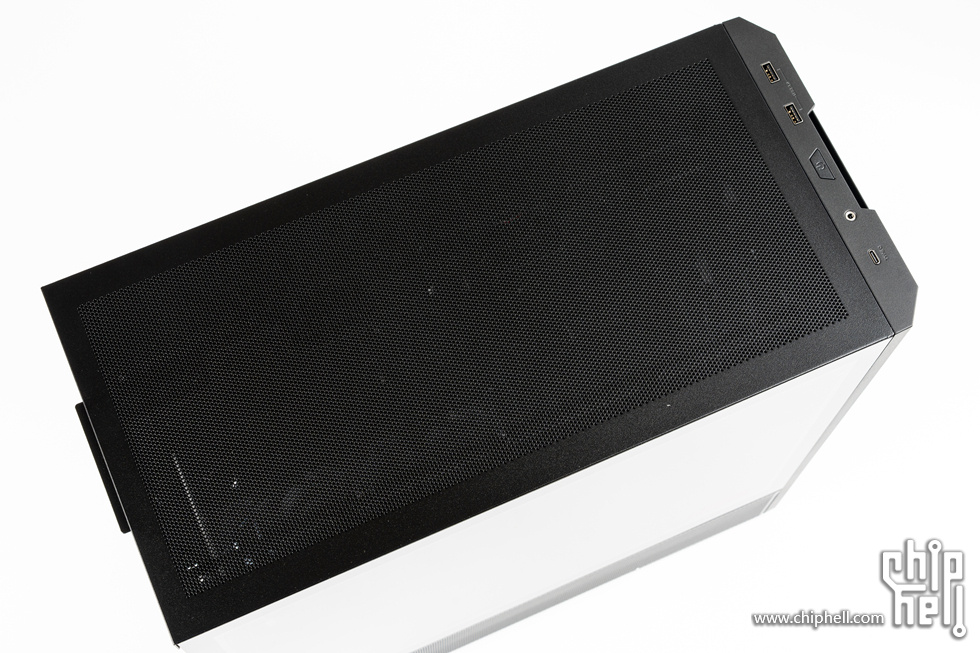

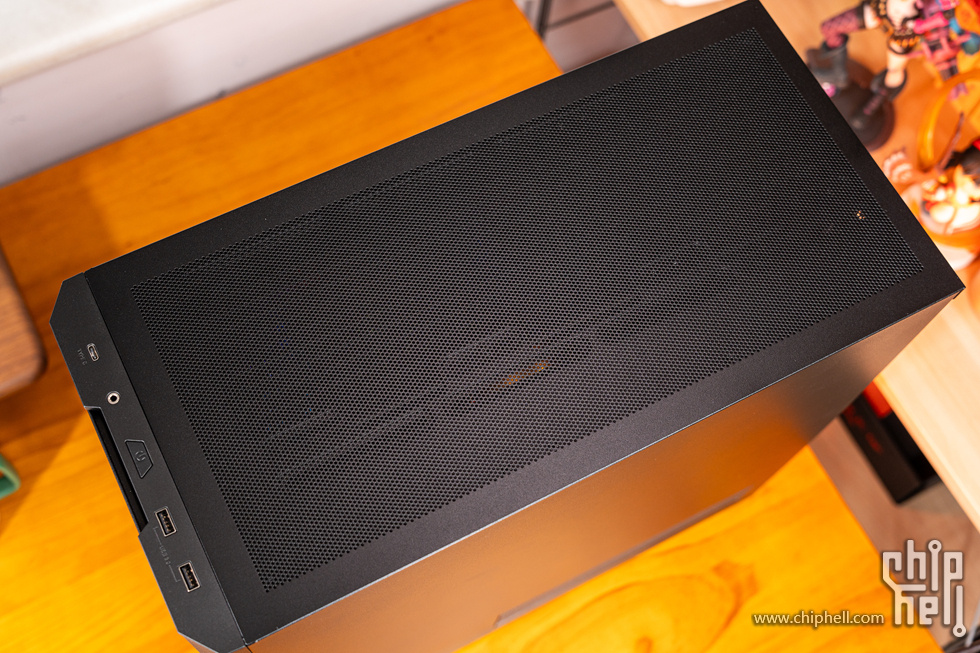

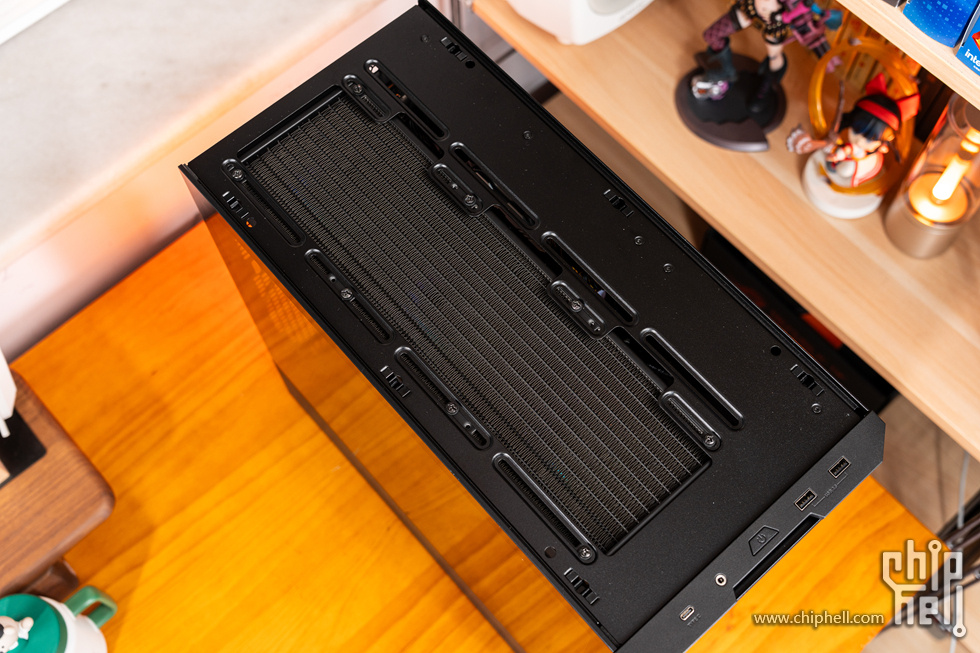

机箱顶部是MESH面板

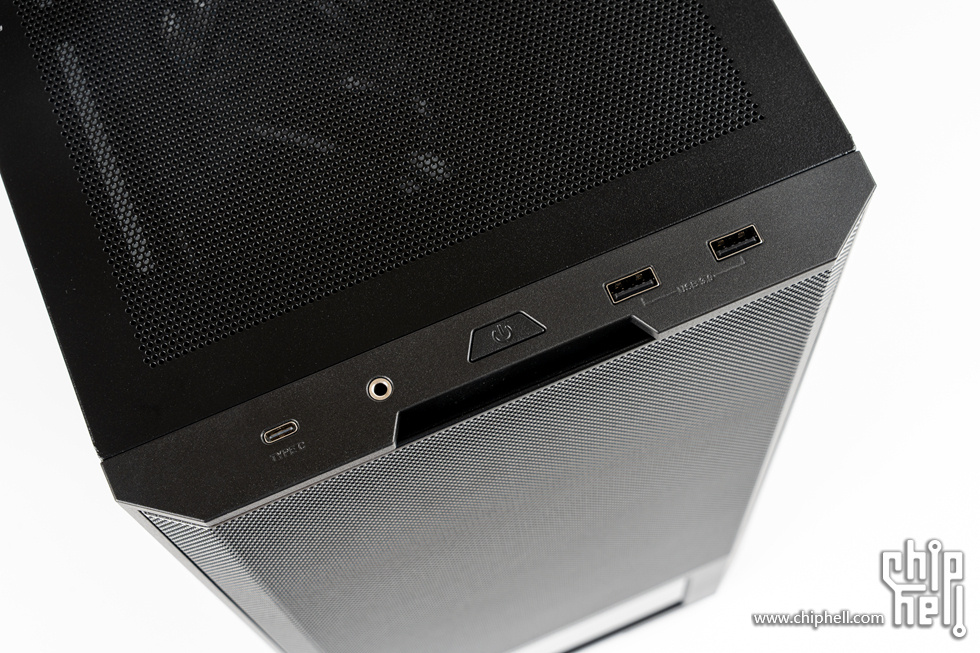

顶部的前置IO接口，1个type-C、2个USB3.0、一体音频孔和开机键

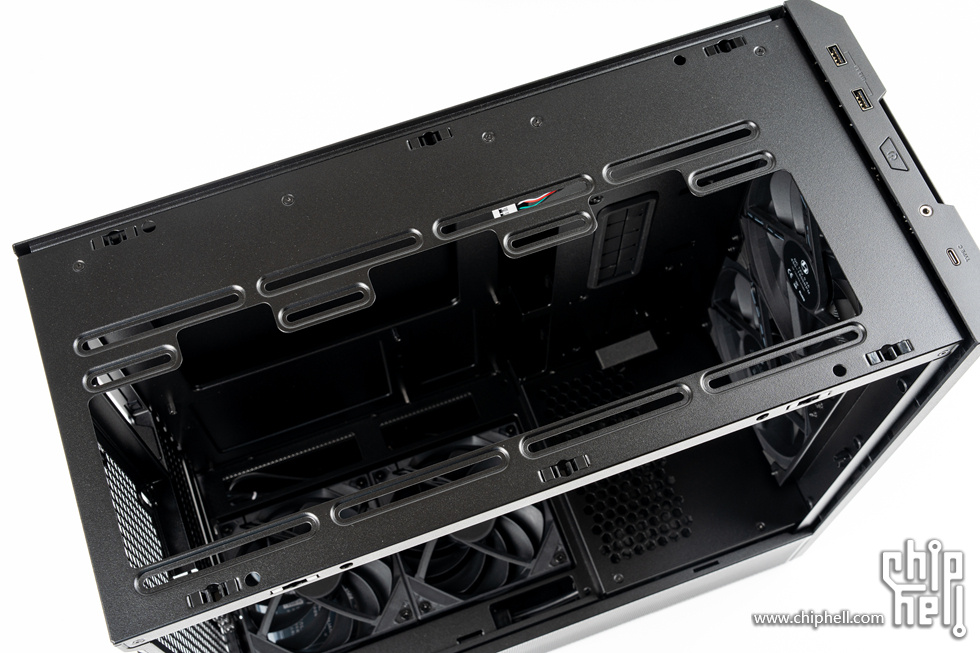

顶部面板下支持360/280冷排安装

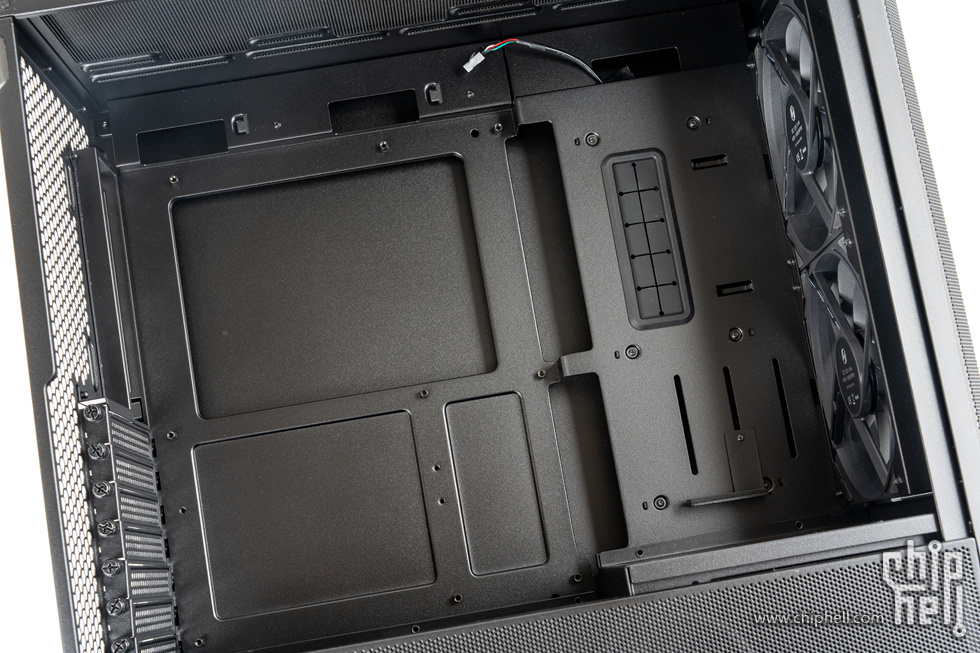

内部ATX主板安装空间，前置硅胶过线孔用于ATX电源走线，下方有滑动显卡支架

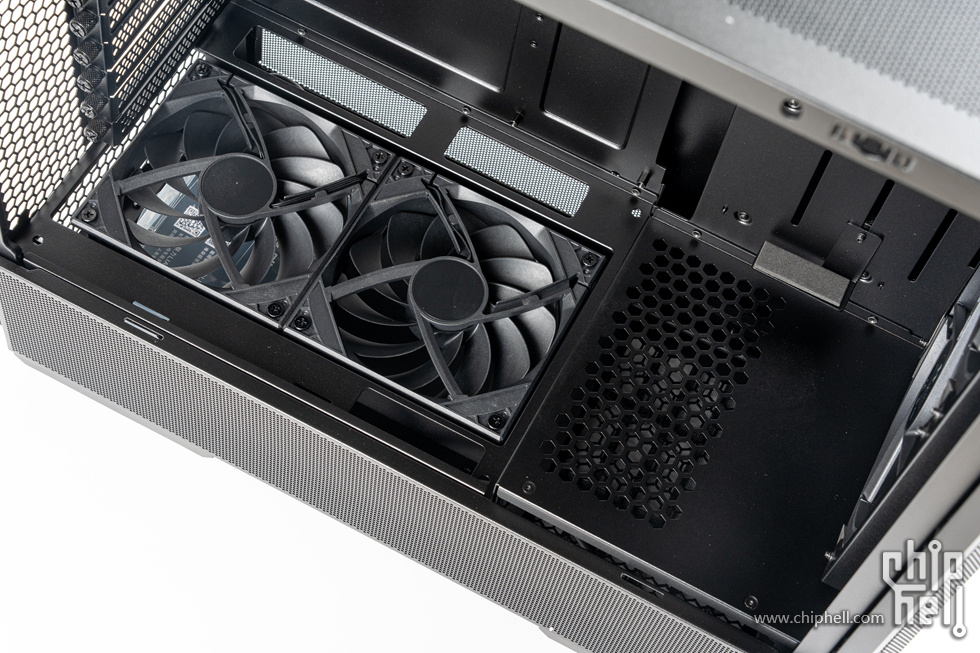

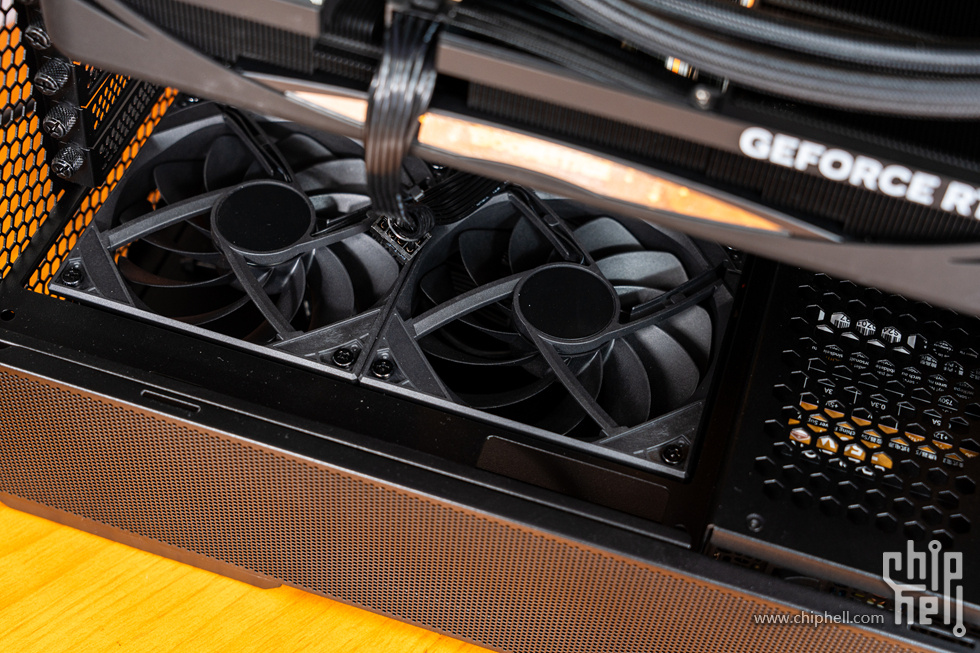

电源仓的顶部这里配置了两把12025风扇用于显卡的接力散热，500-1950RPM转速区间，可提供最大风量71.1CFM与最大风压1.99mm汞柱，最大噪声30.81分贝，

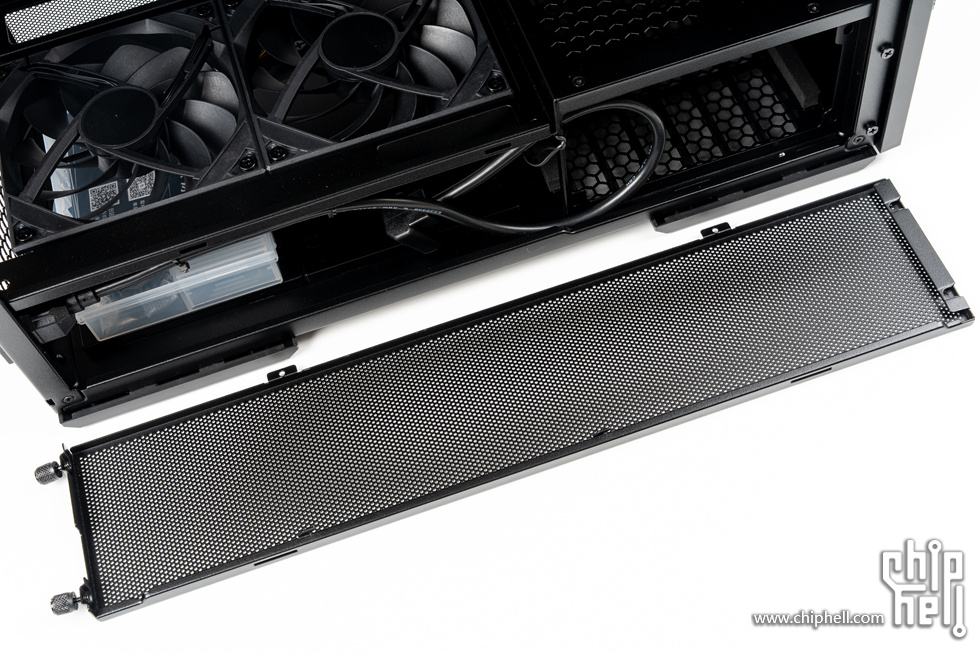

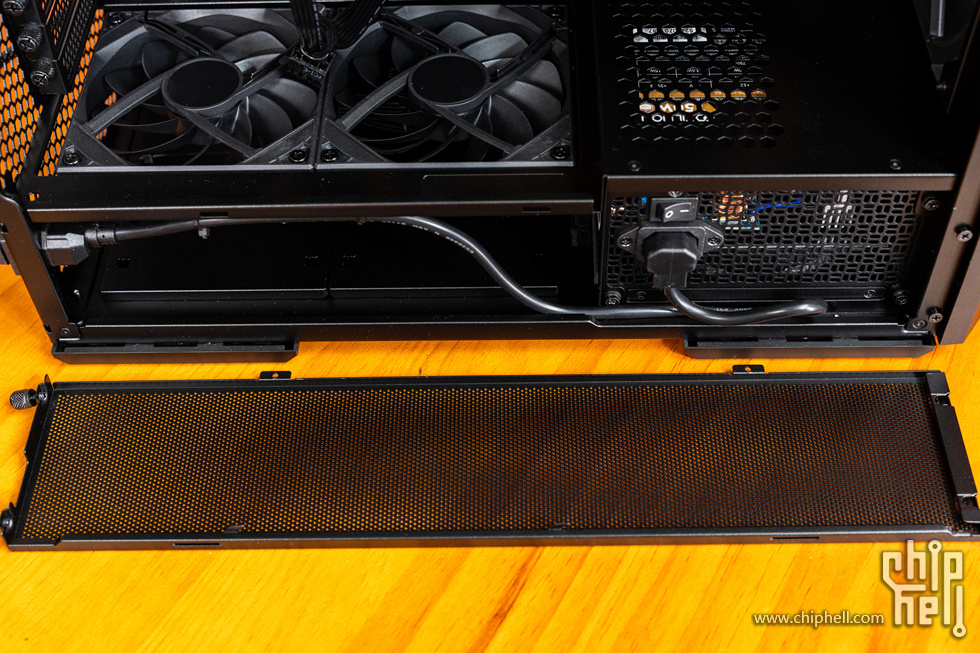

电源仓位置为侧面可拆卸网孔面板，方便前置电源的安装，同时也是电源仓

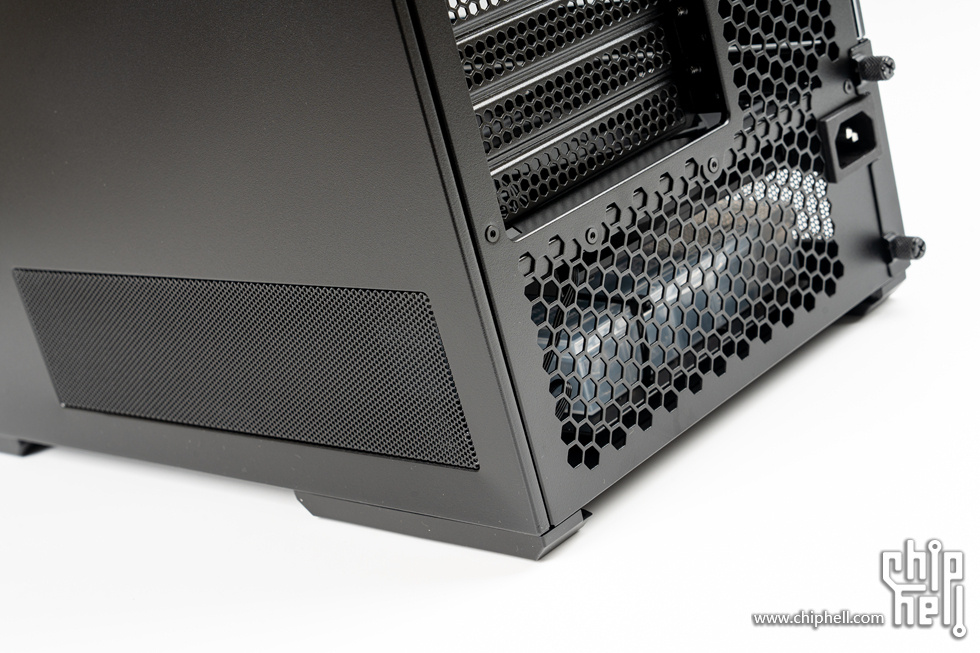

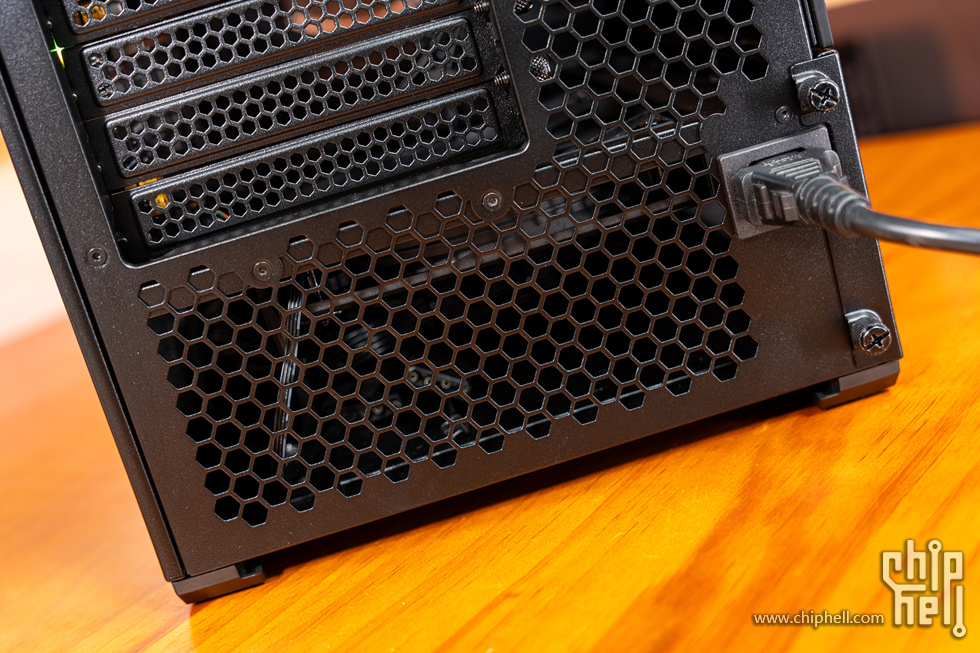

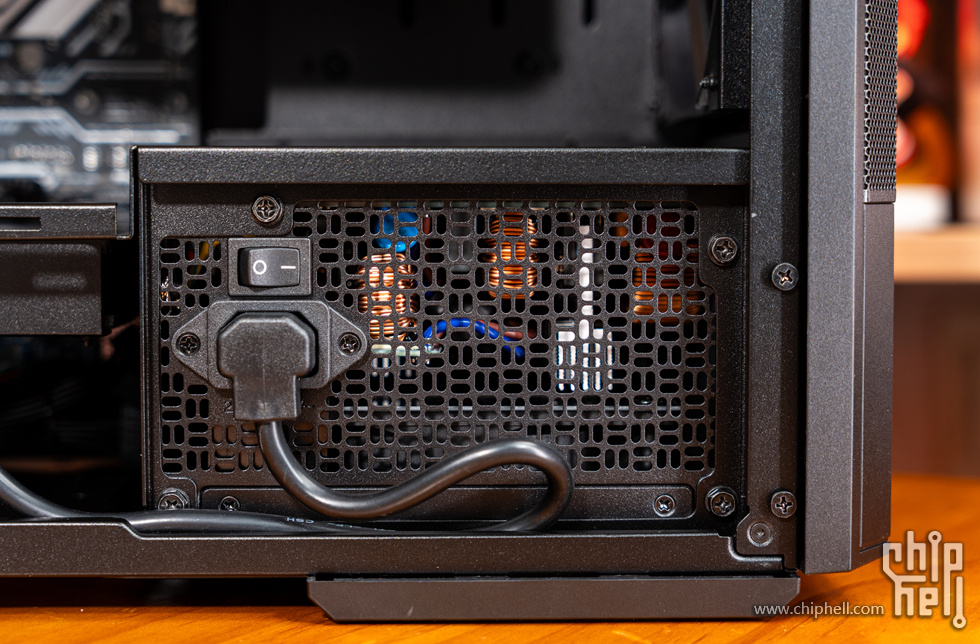

此处看“原ATX电源位”，背板和尾部的镂空都是电源仓进风扇的进风孔


45°的207D整机视角

• 整机测试

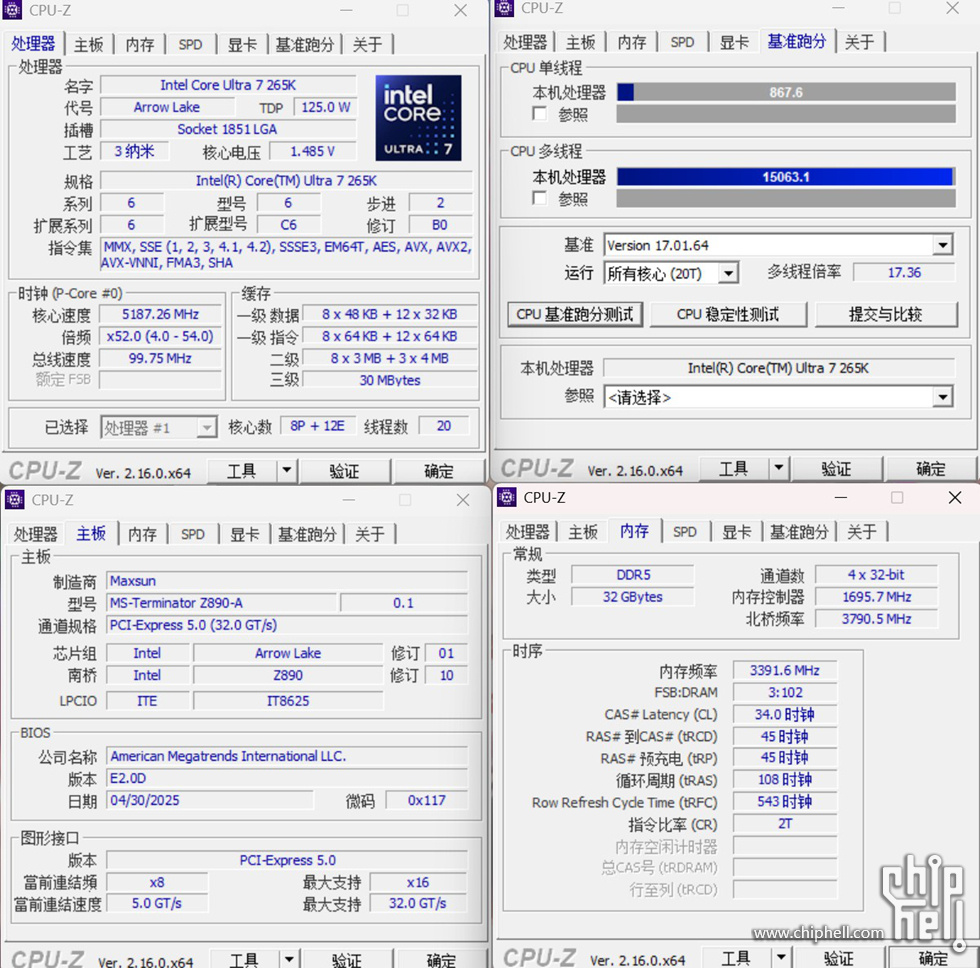

CPU-Z测试单核867.6、多核15063.1


CineBench R23 测试单核2202、多核33751

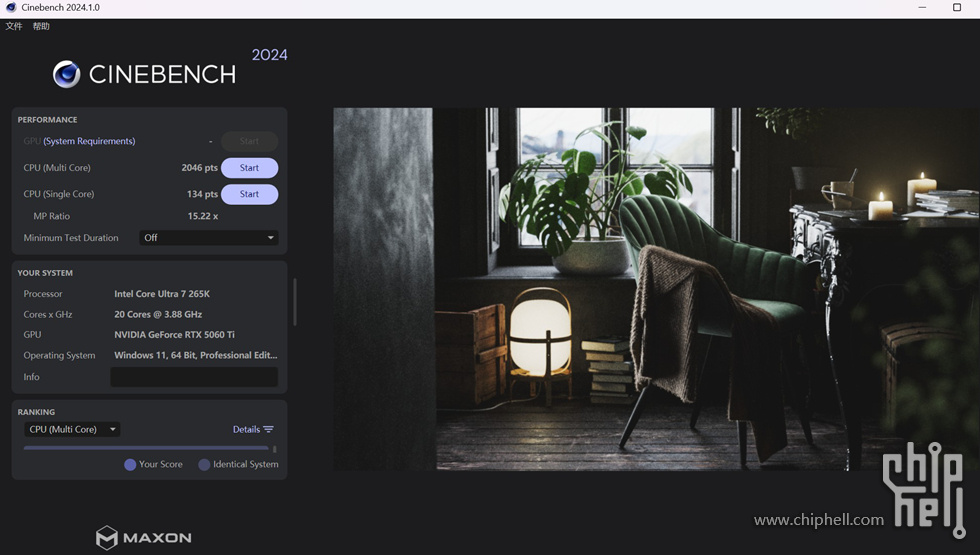

CineBench R2024 测试单核134、多核2046

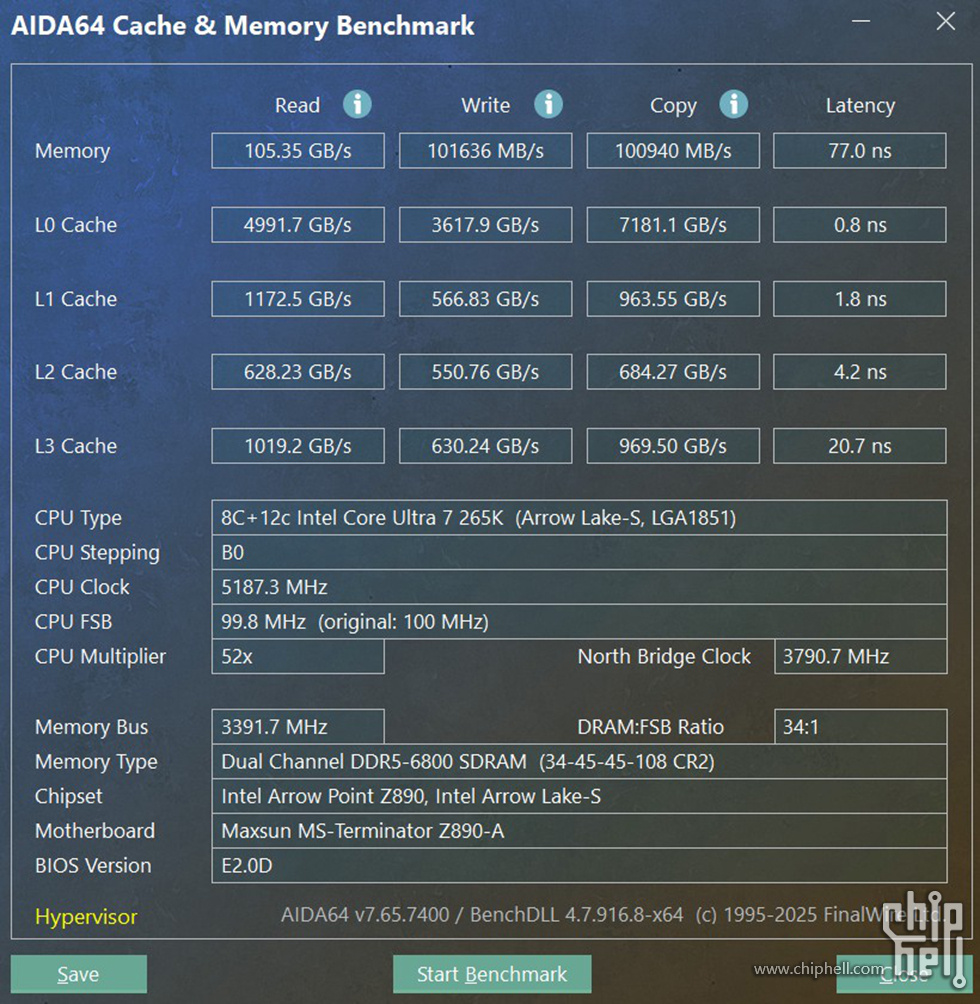

宇瞻ZADAK SPARK DDR5 6800 32GB套装内存，在开启XMP之后测试内存读取105.35GB/s、写入101.63GB/s、拷贝100.94GB/s、延迟77ns

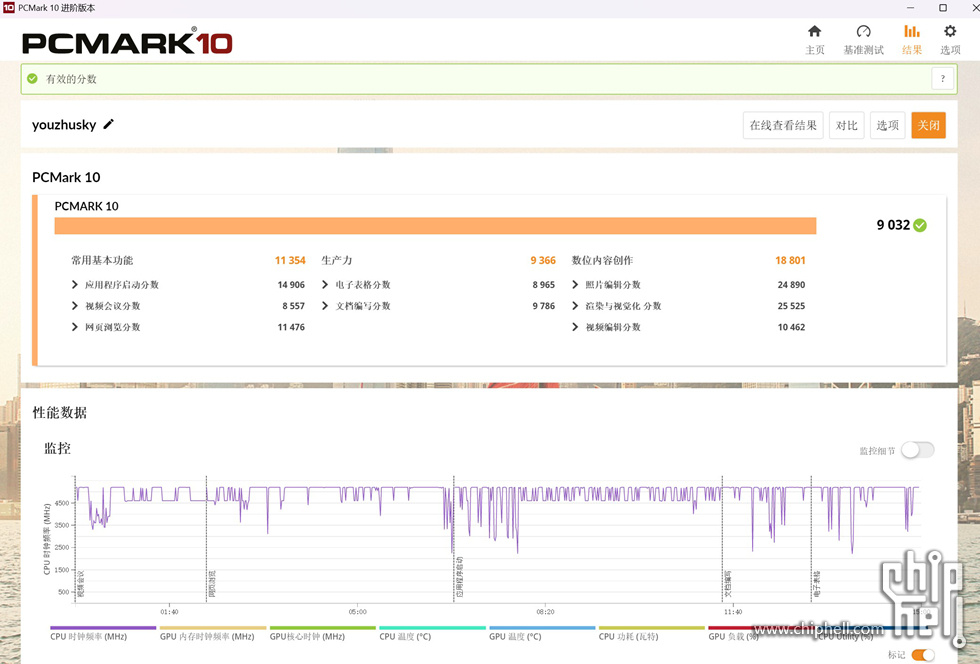

PCMARK10 测试整机得分9032

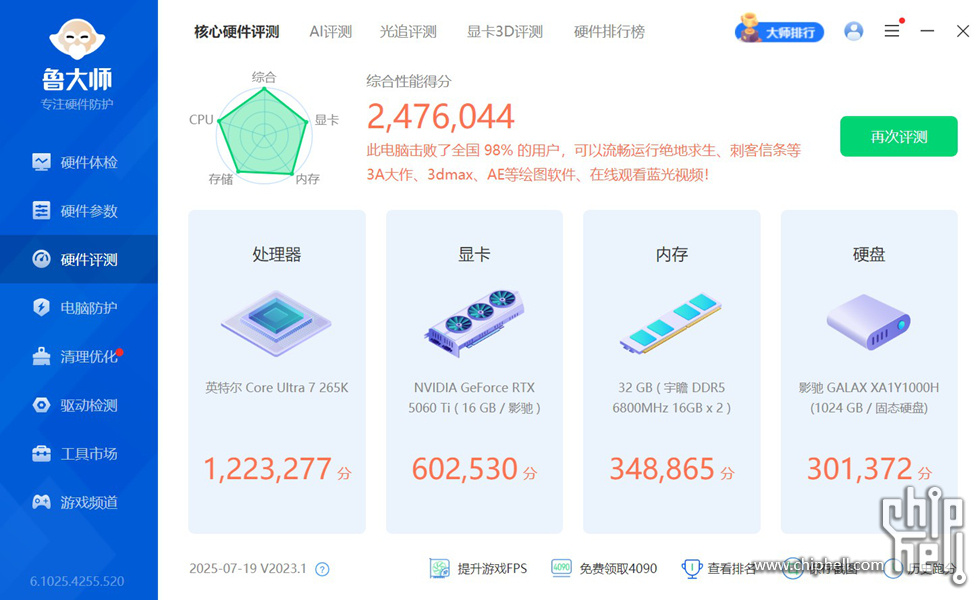

整机鲁大师测试成绩246万分

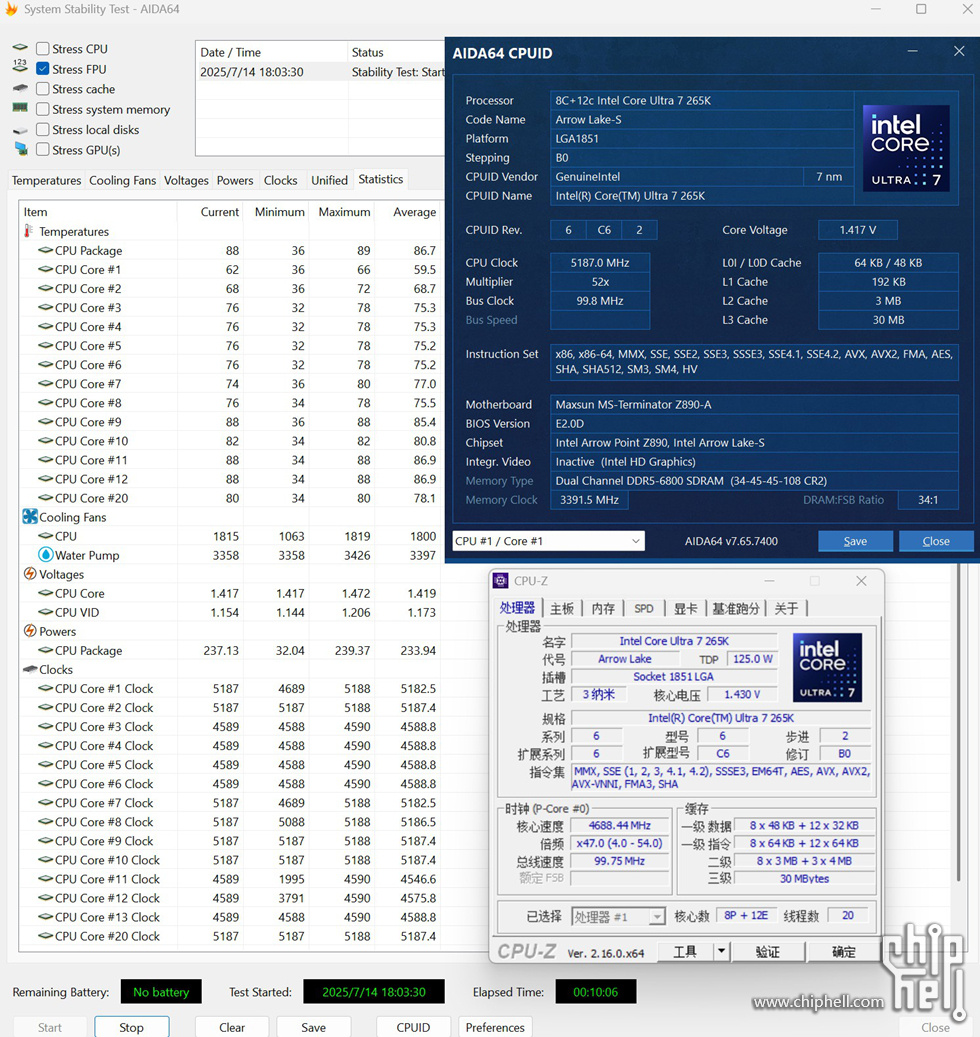

CPU在FPU单烤机的烤机测试10分钟后温度88°，保持大核5.2G、小核4.6G，功耗在240W左右

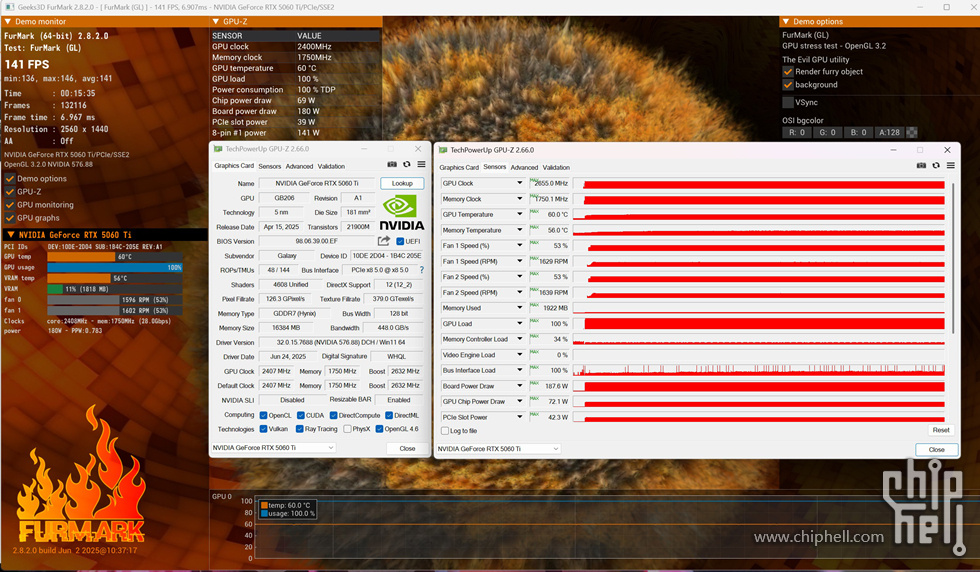

URMARK显卡甜甜圈烤机测试5060TI星曜NOX显卡的核心60°、显存56°，整卡功耗190W，而风扇转速只有1600多转的53%，还是非常凉快与安静的

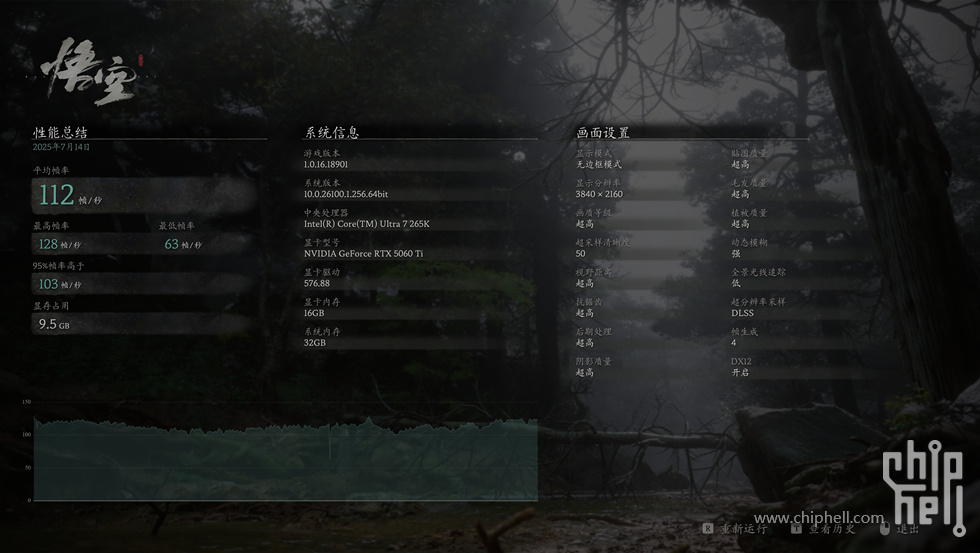

在4K分辨率下，开启50%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均112FPS

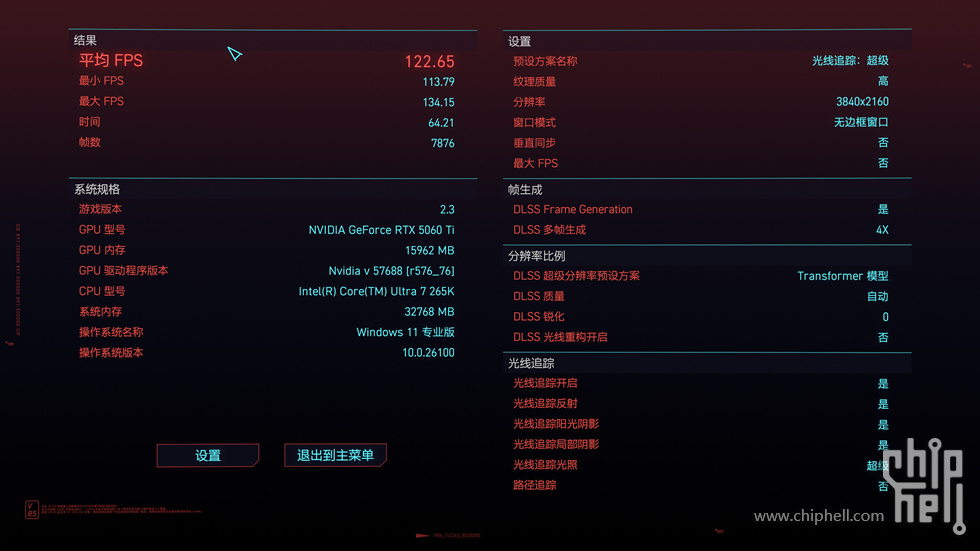

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均122FPS

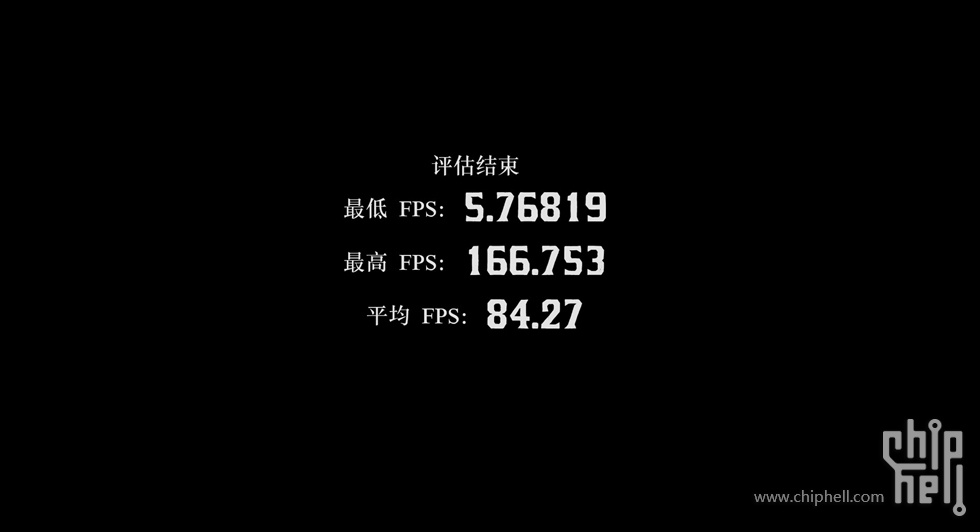

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均84FPS

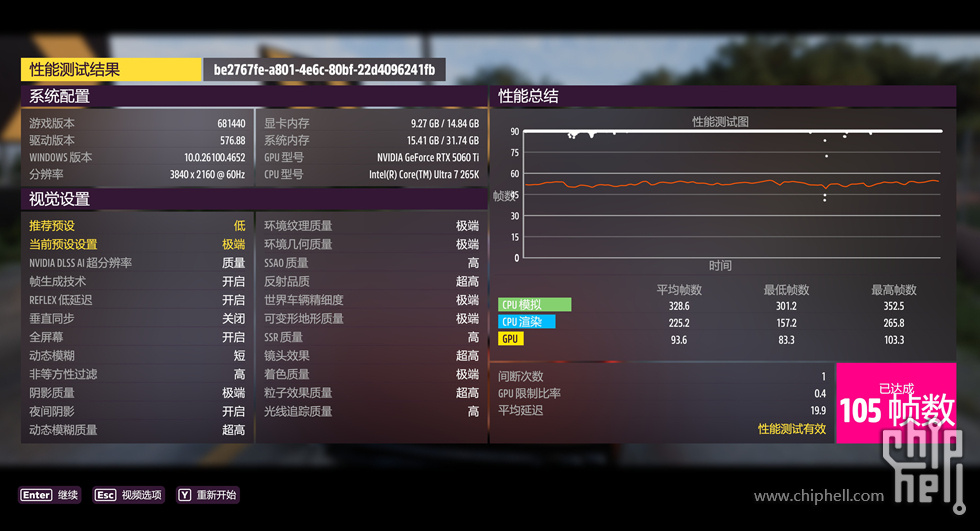

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均105FPS

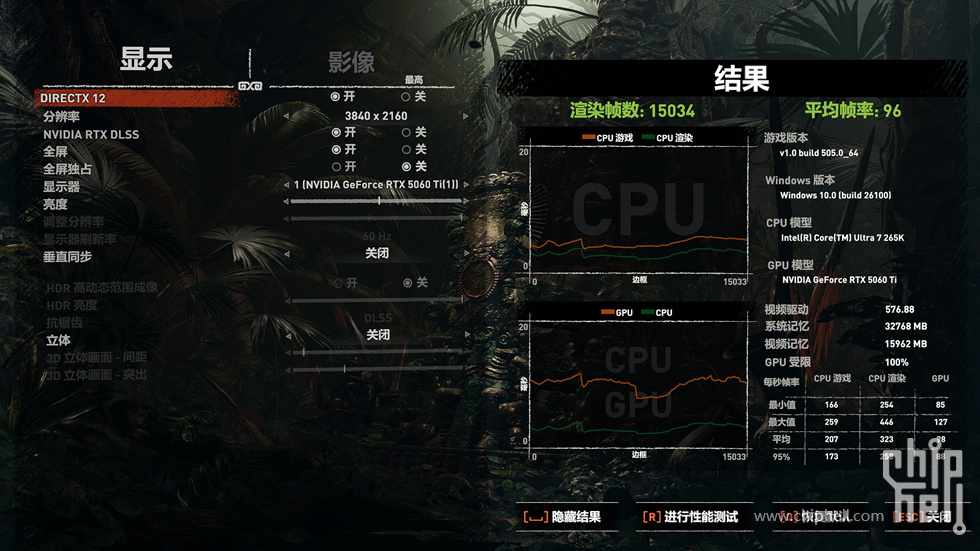

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均96FPS

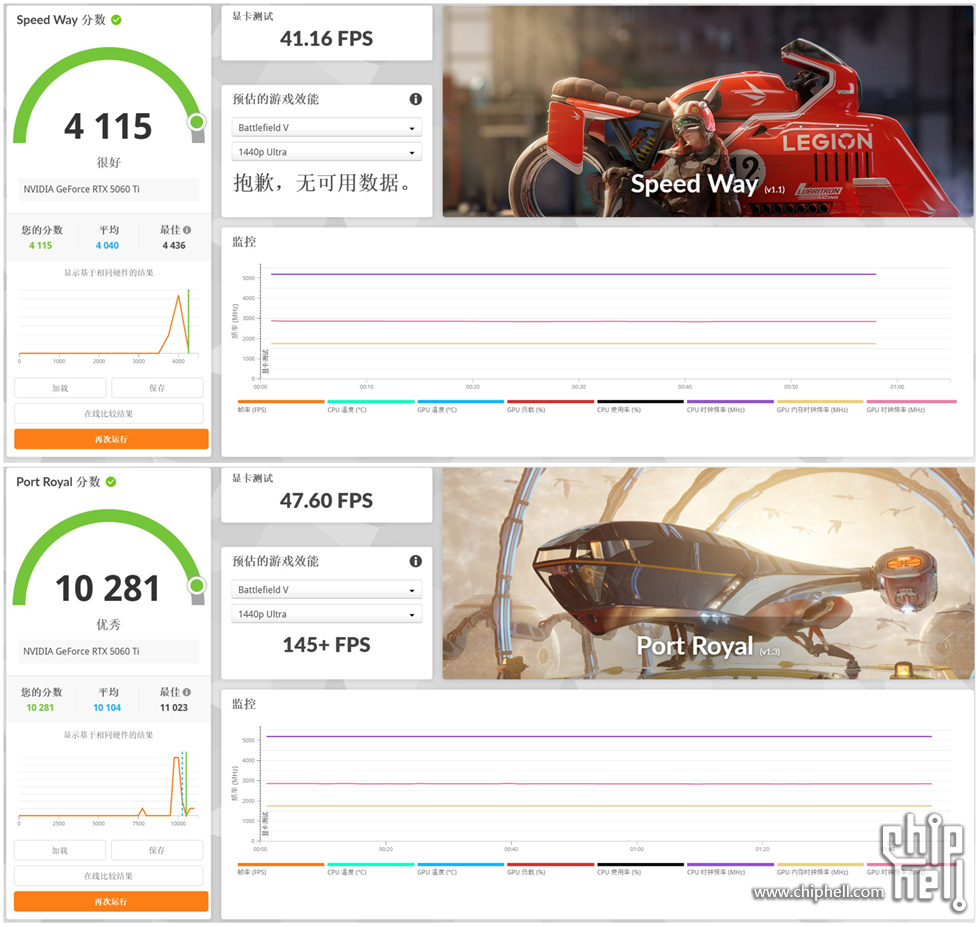

3D MARK SPEEDWAY DIRETX12的测试成绩 4115
3D MARK PORT ROYAL 光线追踪测试成绩 10281

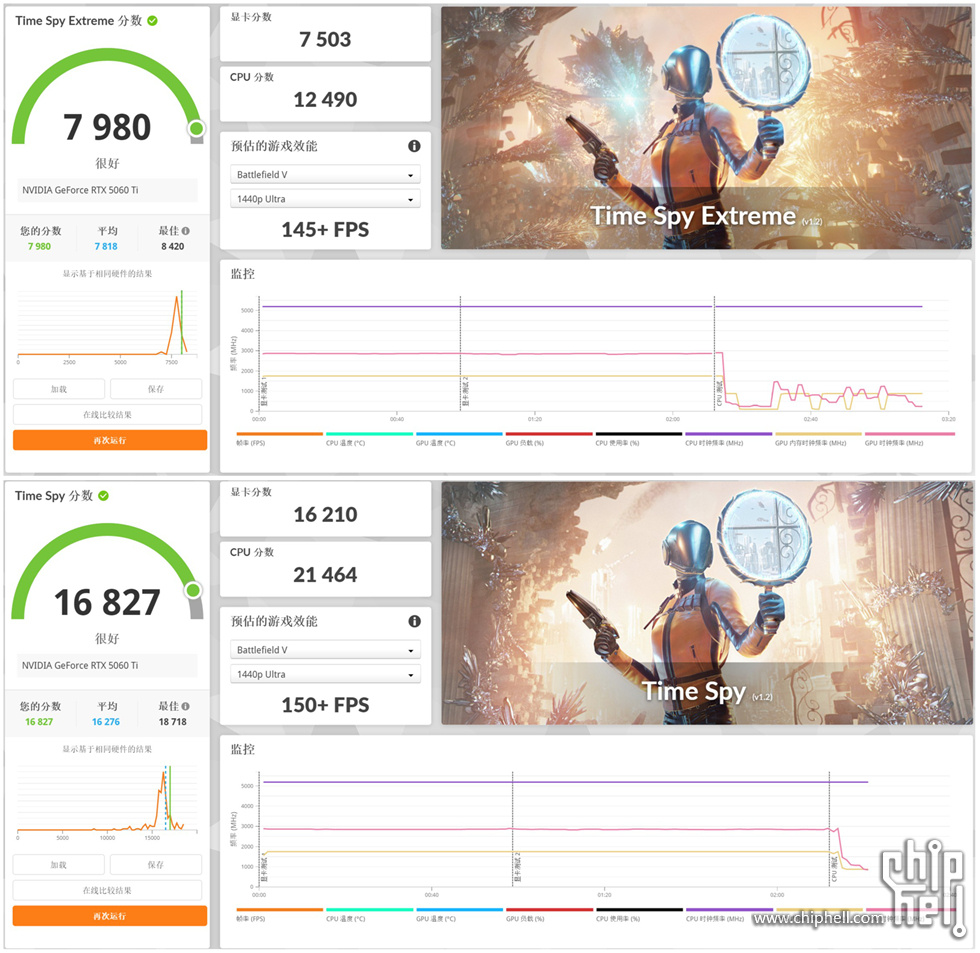

3D MARK TIME SPY EXTREME 显卡测试成绩 7980
3D MARK TIME SPY  显卡测试成绩 16827

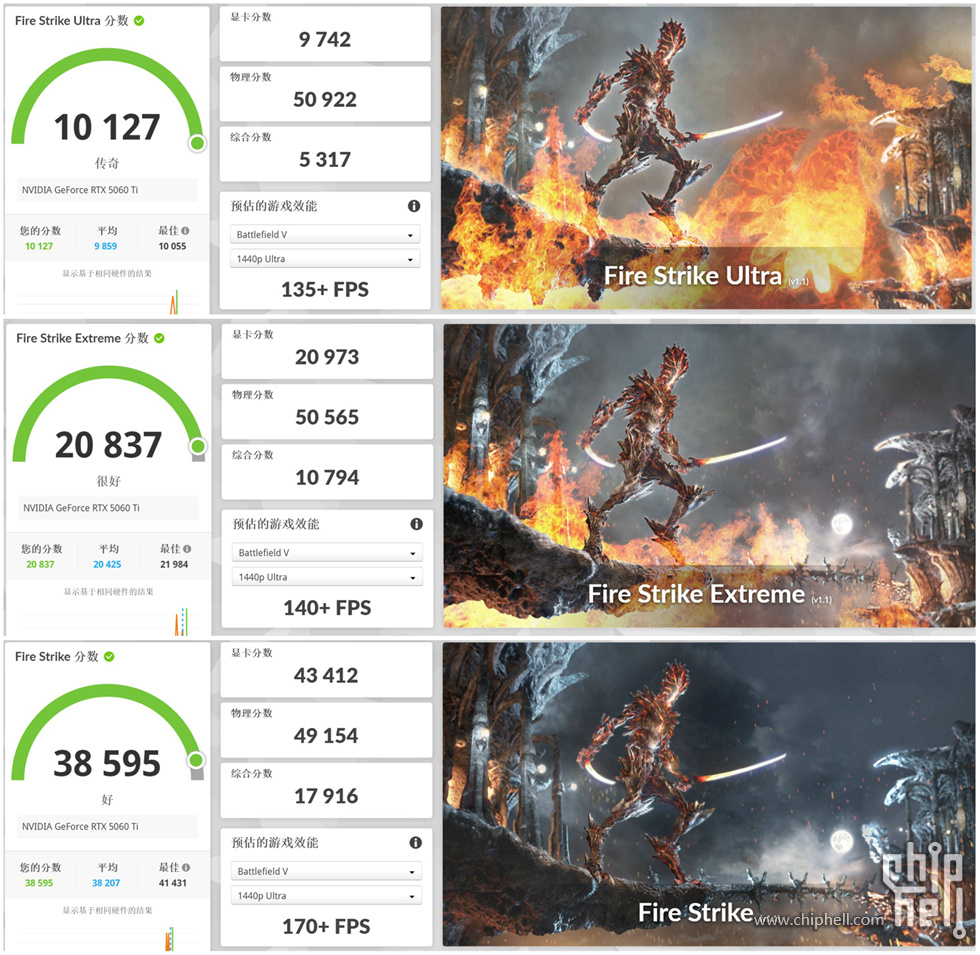

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 10127
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 20837
3D MARK FIRE STRIKE  显卡测试成绩 38595

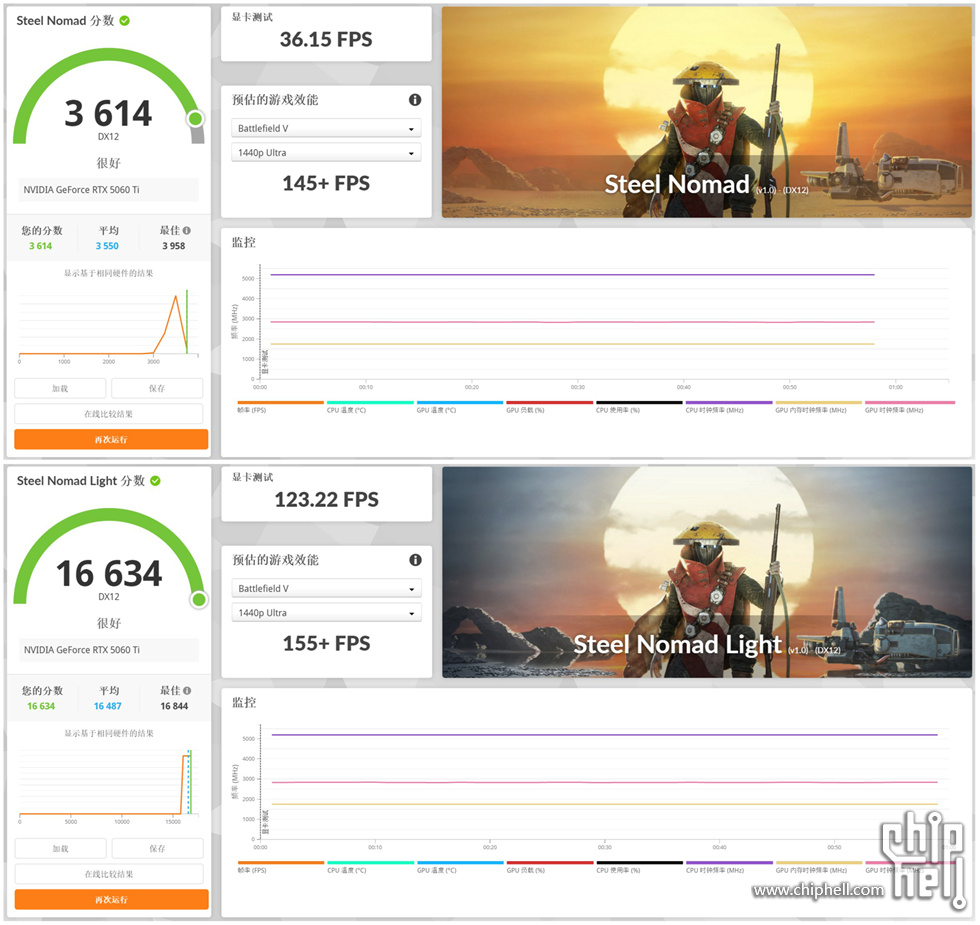

3D MARK Steel Nomad的测试成绩 3614
3D MARK Steel Nomad Light的测试成绩 16634




以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
