无线背插主机：华硕 TUF B850 BTF+追风者 EVOLV X2装机分享

glb1031

时隔一年，再次尝试背插主板装机。这次装机选择了华硕电竞特工 TUF GAMING B850-BTF WIFI W 主板这也是华硕首款AMD平台的背插主板选择，显卡方面华硕也带来了最新BTF 2.5？50系显卡选择，玩家可以根据自己的需求选择搭配华硕BTF主板或者普通主板安装。不得说在PC DIY 领域华硕在设计的领先定位还是给我留下了深刻的印象。

这两年随着背插主板的流行，虽然背插主板选择不多，但是机箱方面倒是目前很多厂商推出的新款机箱都加入了对于背插主板的支持，就比如这次我装机选择的追风者的EVOLV X2 视界之窗海景房机箱就是。EVOLV X2 视界之窗海景房机箱外观上颠覆了传统海景房的设计，创新性地采用全包围三面钢化玻璃结构设计，通过前、左、右三侧玻璃的无缝拼接工艺，实现了270°无遮挡的内部硬件可视化展示。同时，产品巧妙运用一体式铝合金框架进行结构强化与美学点缀，在确保通透视觉体验的基础上，融入了简约一体化的设计语言，实现了开阔视野与结构美学的完美平衡。此设计堪称对传统海景房机箱概念的突破性重构，重新定义了该品类产品的设计标准。



配置单：

CPU：AMD R7 9800X3D
主板：华硕 TUF GAMING B850-BTF WIFI W 背置主板
内存：金百达的星刃白RGB DDR5 6000Hz CL26 16GB×2 套条
存储：WD_BLACK SN8100 2TB
显卡：七彩虹 RTX 5080 Ultra OC
散热：华硕 ROG 龙神 3代 白色
风扇：联力SL-INF无线版本风扇 ×3 白色款
电源：追风者 AMP 850GH 金牌全模组电源 白色款
机箱：追风者 EVOLV X2 视界之窗 白色款

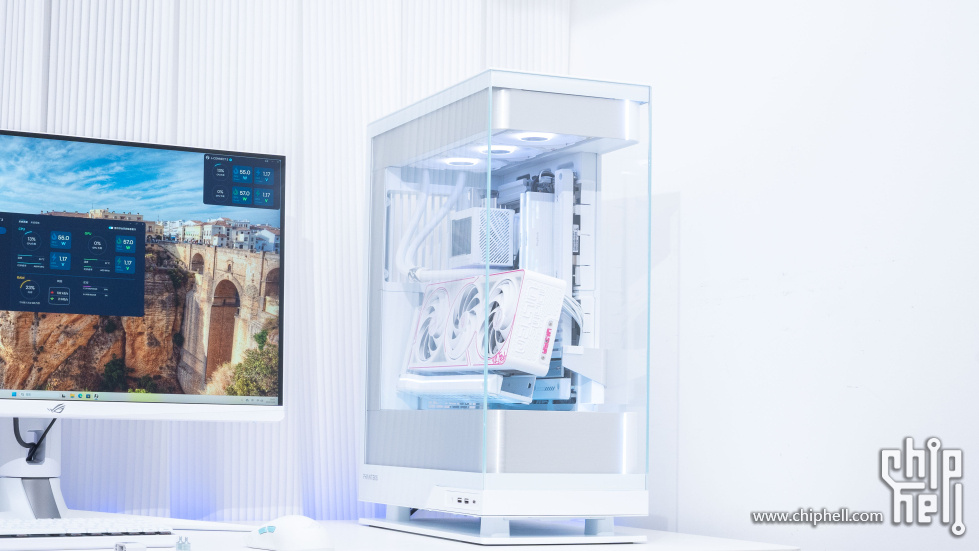

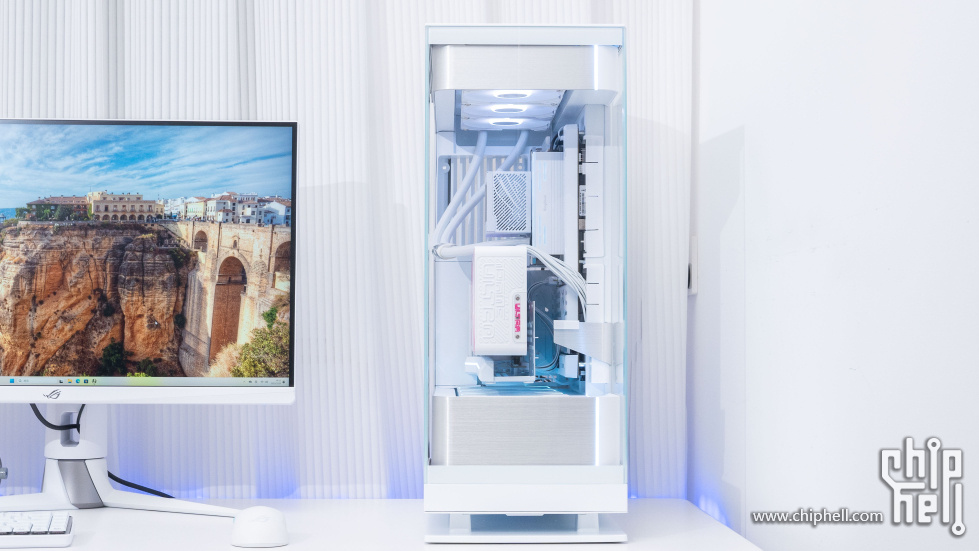

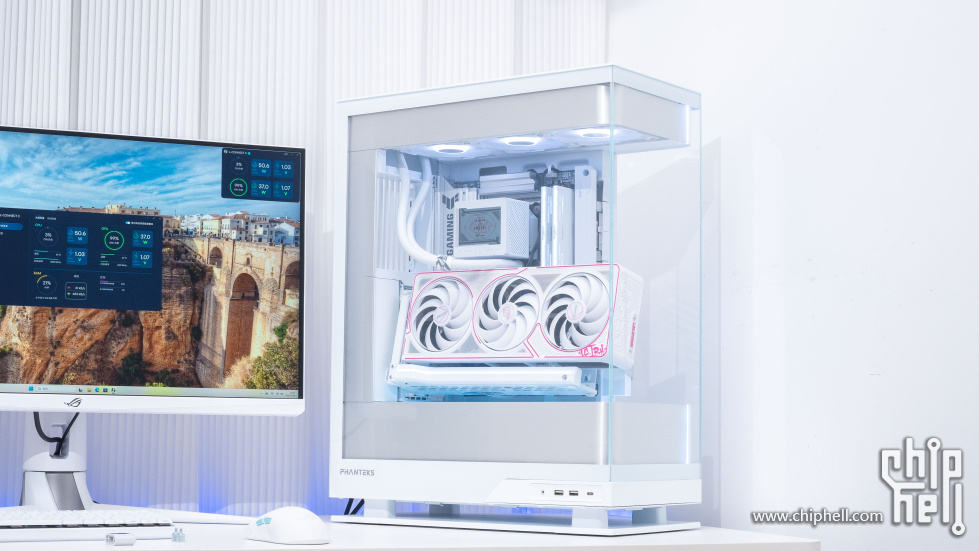

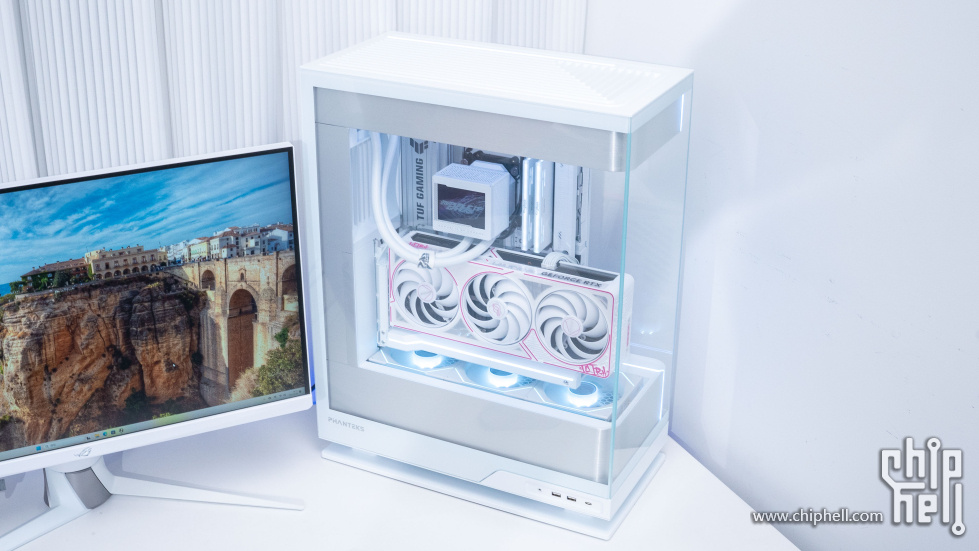

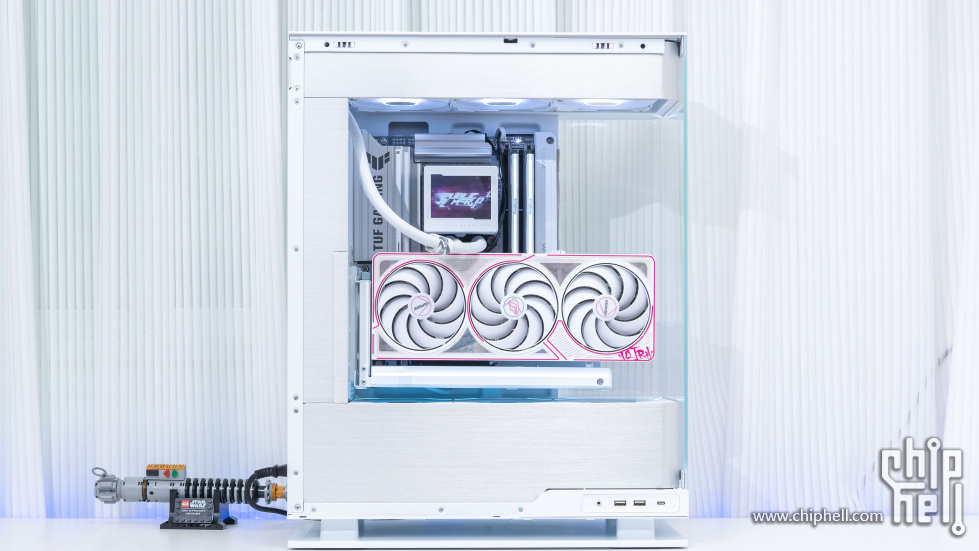

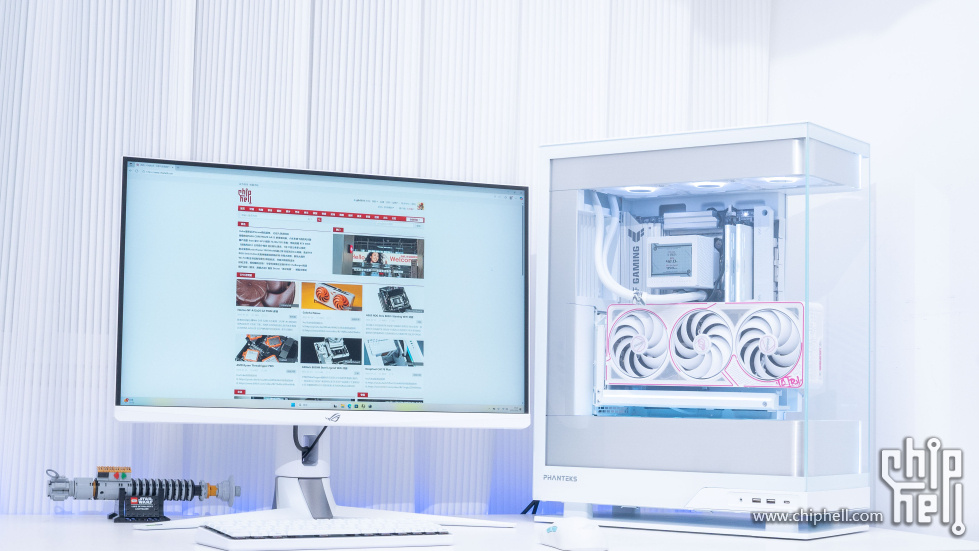

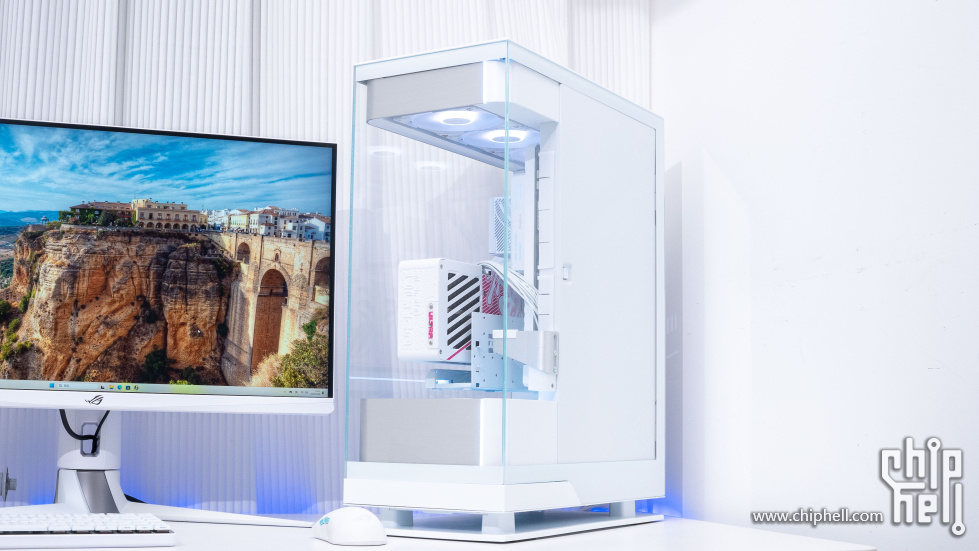

整机展示：


选择了背插主板装机为了可以让显卡线材不那么显眼，所以我选择搭配了追风者的显卡竖装支架装机，整体白色的装机风格也是很出众的。



追风者这款显卡竖装支架可以调整显卡竖装角度，调整后显卡则可以有更多角度展示。

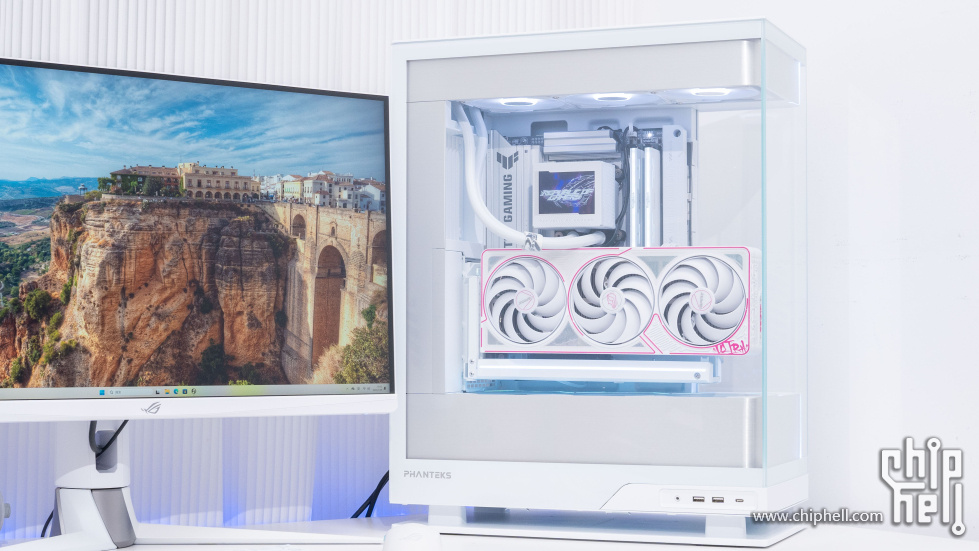

创新的270°可视化设计给目前沉闷的海景房市场带来了更多可以借鉴的设计点。



EVOLV X2 采用垂直风道设计，底部进风，顶部及尾部排风，实际的散热表现也还不错。机箱顶部与底部的风扇都采用了隐藏式设计，实际从侧面就连机箱内风扇都看不到，细节把控放上追风者品牌真的有让我眼前一亮。



另外背插主板带来的装机体验真的是好，机箱正面除了水冷头的线材之外可以做到完全没有其他线材。



如果你追求机箱内更整洁，无线的效果的话背插主板绝对可以带来好的视觉效果。



原先需要花心思在机箱内选择定制线，花心思理线的位置现在就完全不必了。



未来如果水冷头的线材也可以更隐蔽或者与主板一起优化接口设计的话，我觉得未来的主机内是可以完全没有线材的。

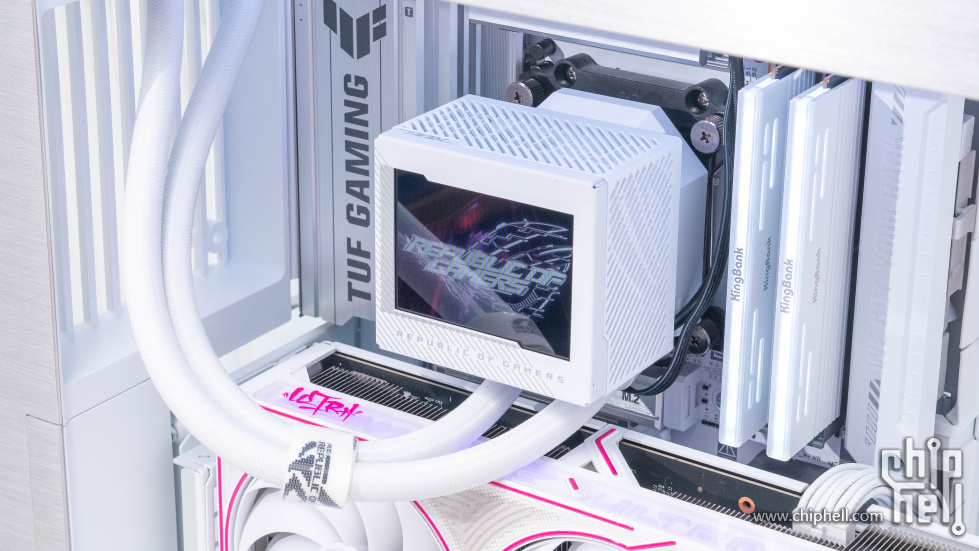

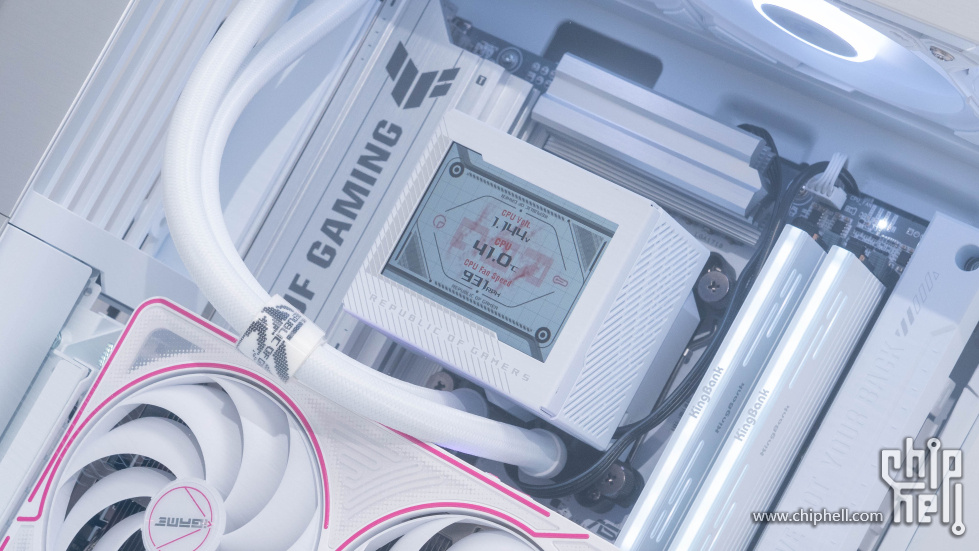

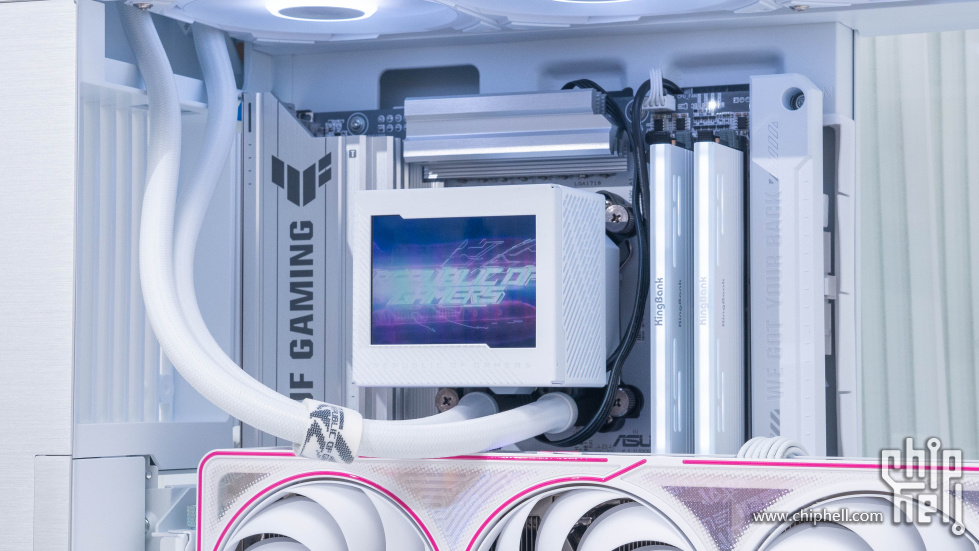

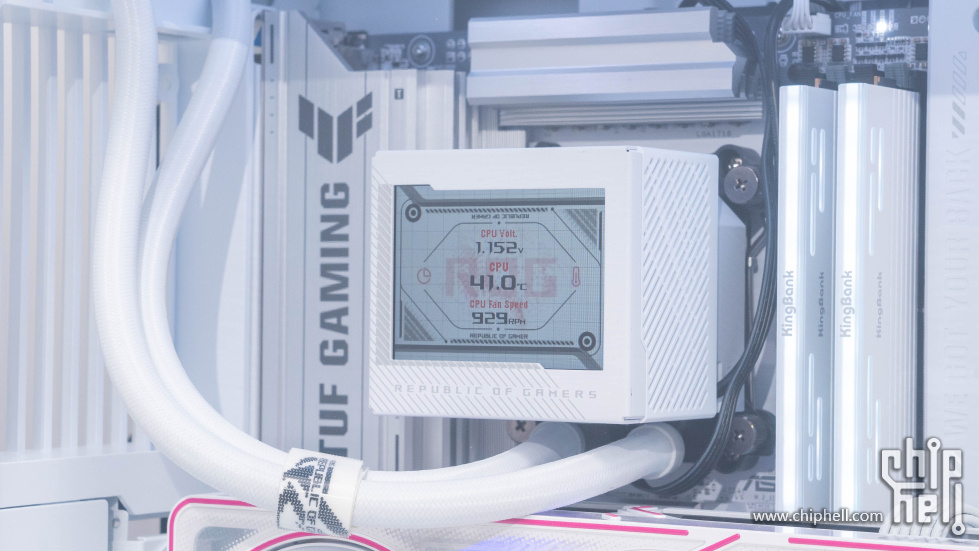

ROG 龙神 3代冷头的自定义设置的可玩性很高，可以在奥创软件中进行设置。新版的奥创软件也不像之前那么不好用，更新之后易用性有加强。

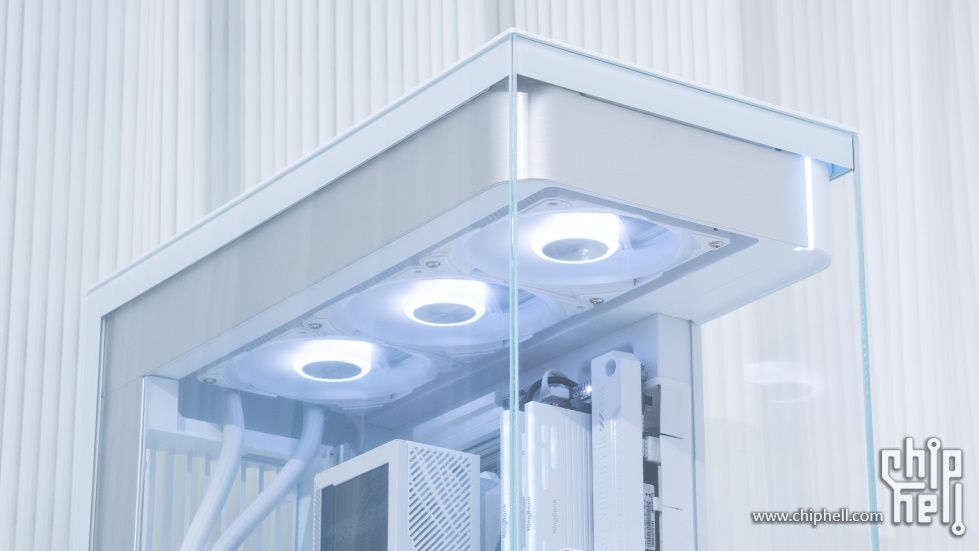

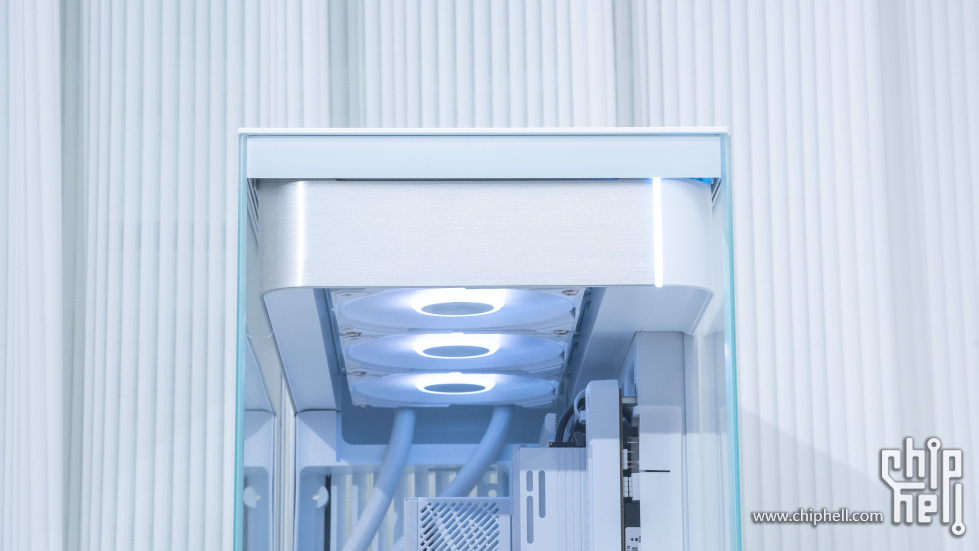

机箱顶部安装龙神3代水冷后也可以做到水冷冷排与风扇的隐蔽安装。

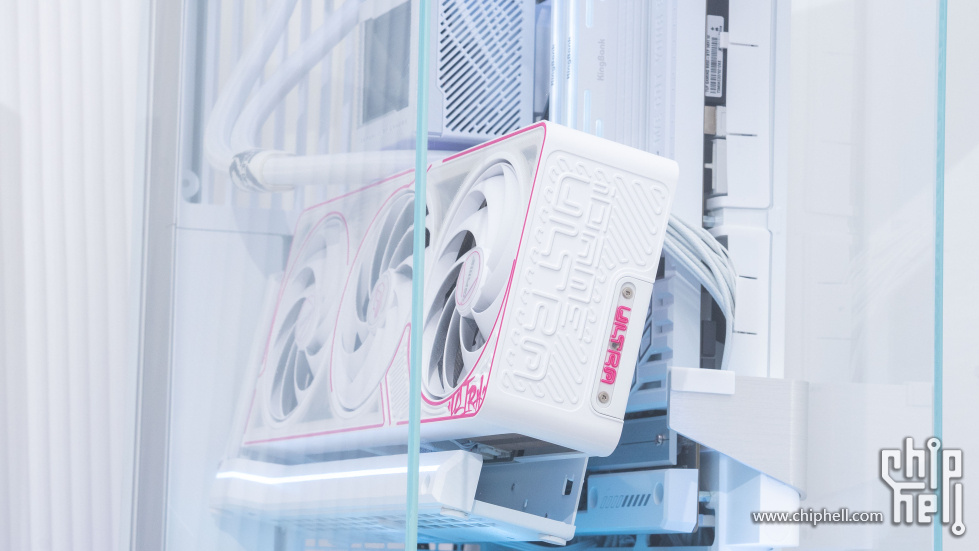

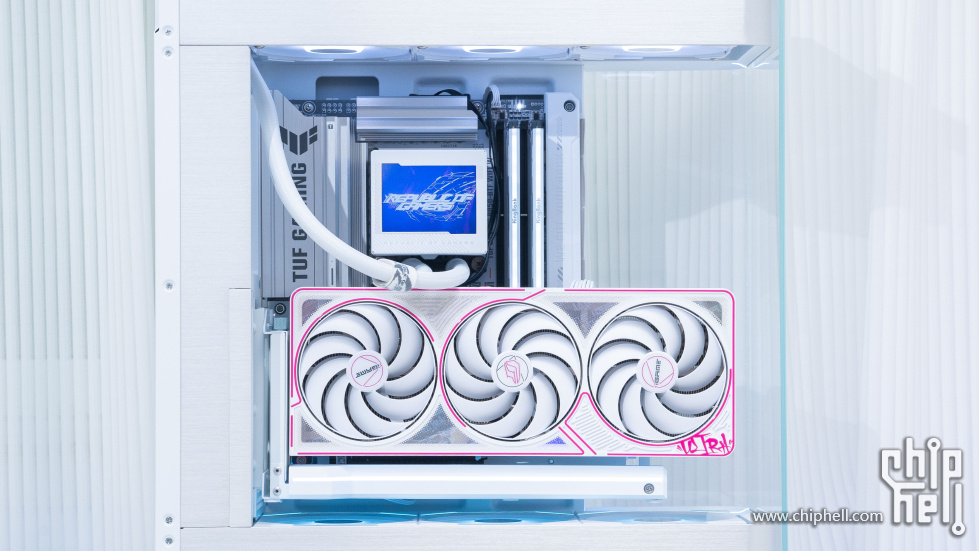

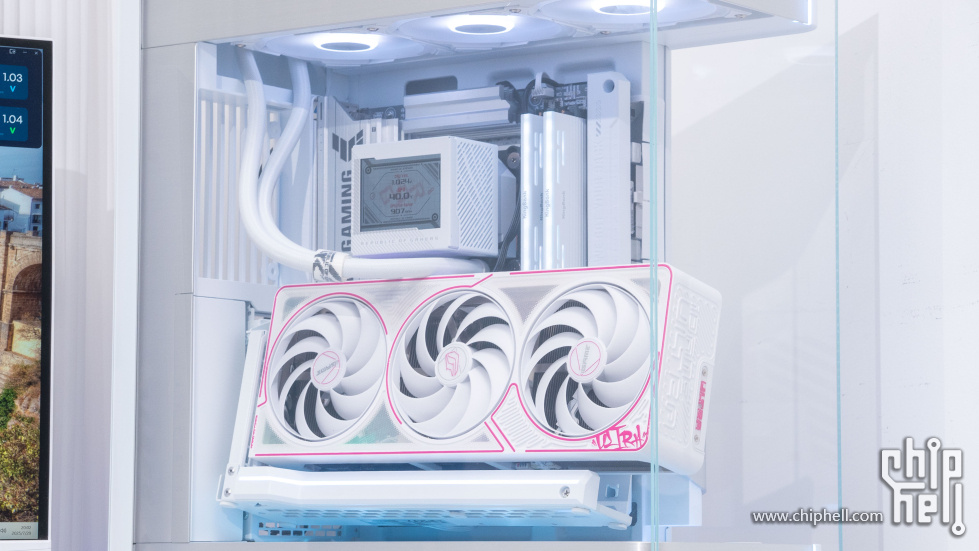

搭配了竖装显卡支架，可以实现显卡的15°~30°旋转安装展示。

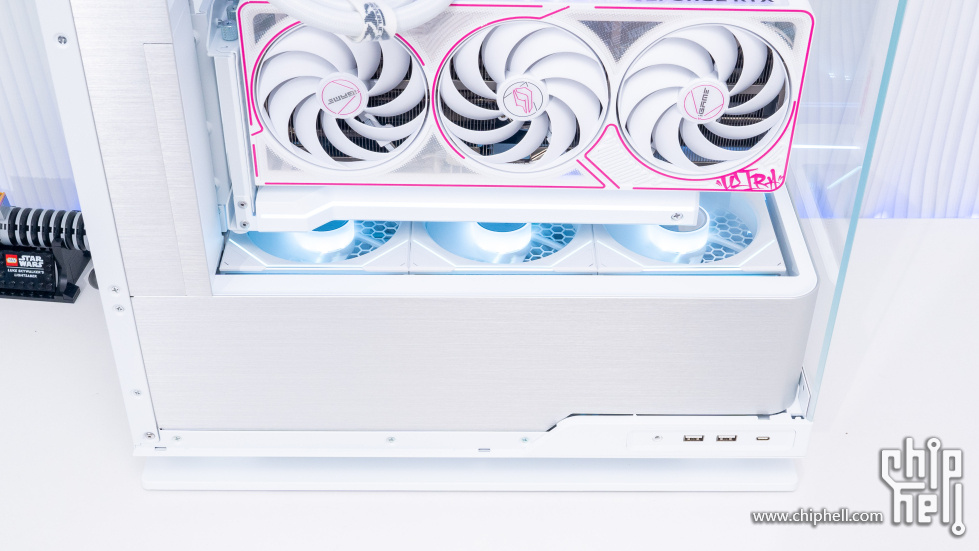

显卡顶部与底部都设计了下沉式的风扇安装位，这次装机搭配了无线的联力SL-INF无线版本风扇，在安装与灯光同步上都非常方便。



联力SL-INF无线版本风扇有正反叶版本可选，反叶风扇设计很适合放在机箱底部提供进风，无限幻境的灯光效果颜值也非常不错。



整体搭配白色的硬件装机，白色的金百达的星刃白RGB灯条的灯光效果还是很不错的，颜值也是足够能打。

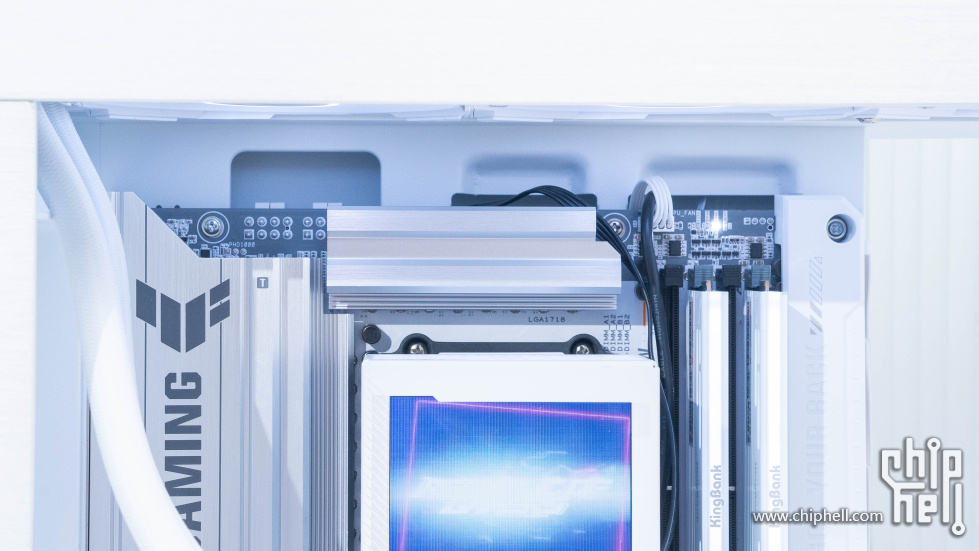

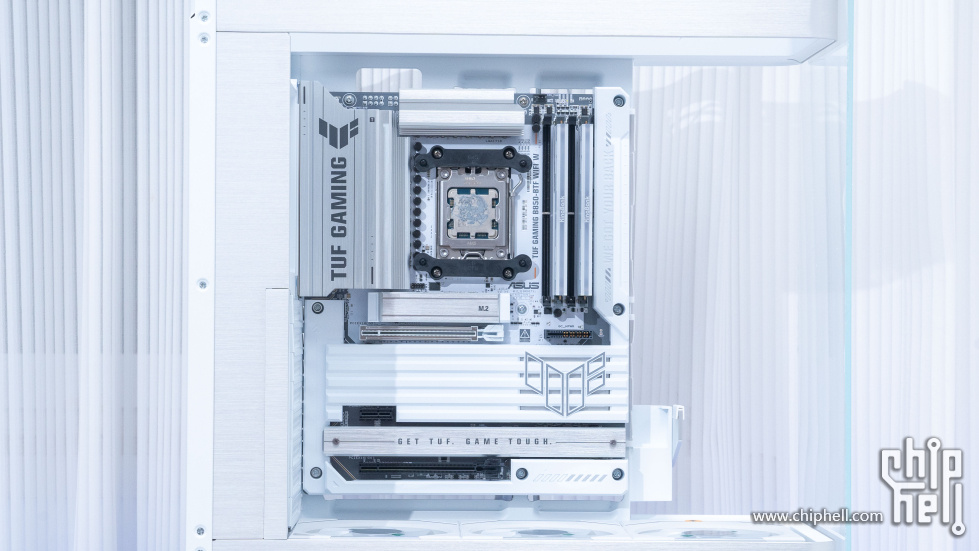

华硕TUF B850 BTF主板的安装效果，因为背插主板设计，所以正面看上去整体度更高，搭配BTF显卡安装效果会更好。

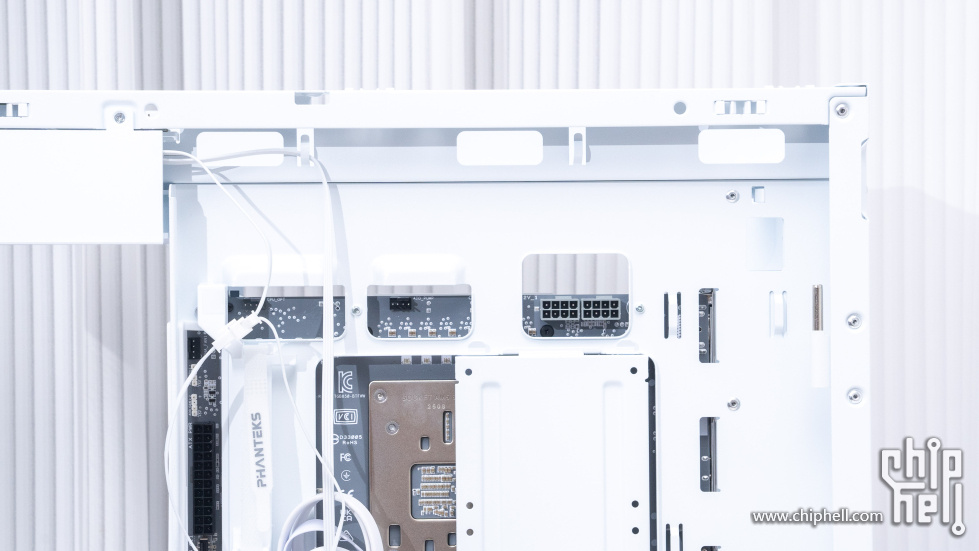

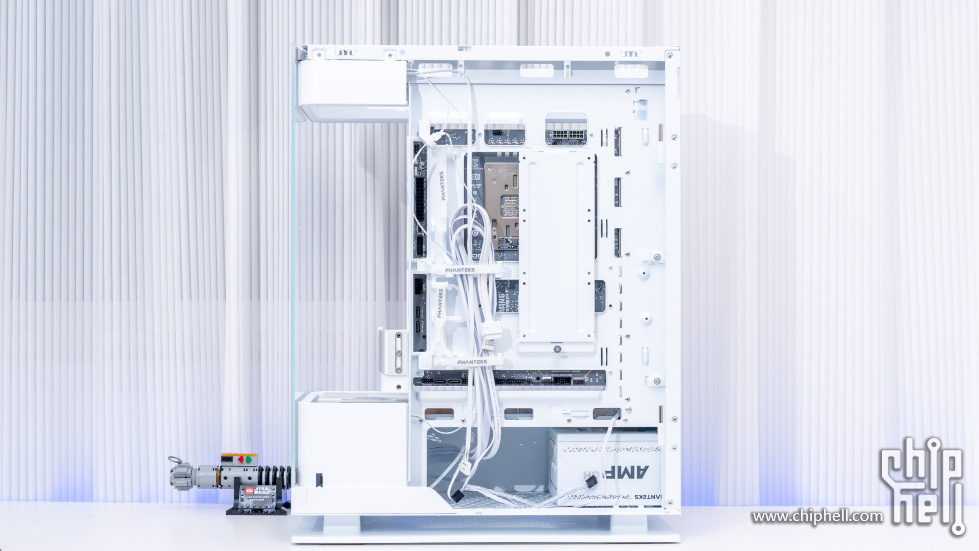

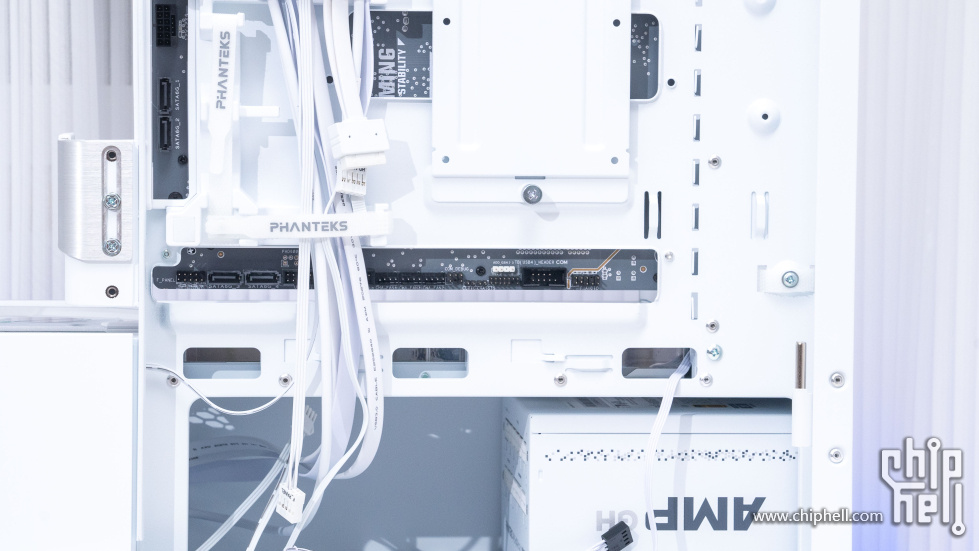

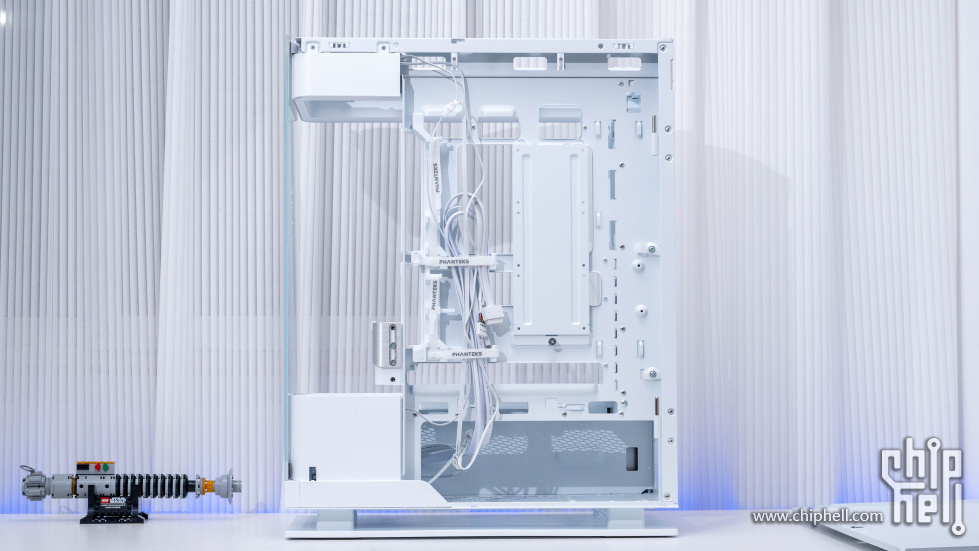

机箱背后空间一览，采用背插主板设计理线更方便。



搭配华硕TUF BTF背插主板可以实现整机内结构更整洁的安装效果，这应该也是未来装机的一个趋势吧。

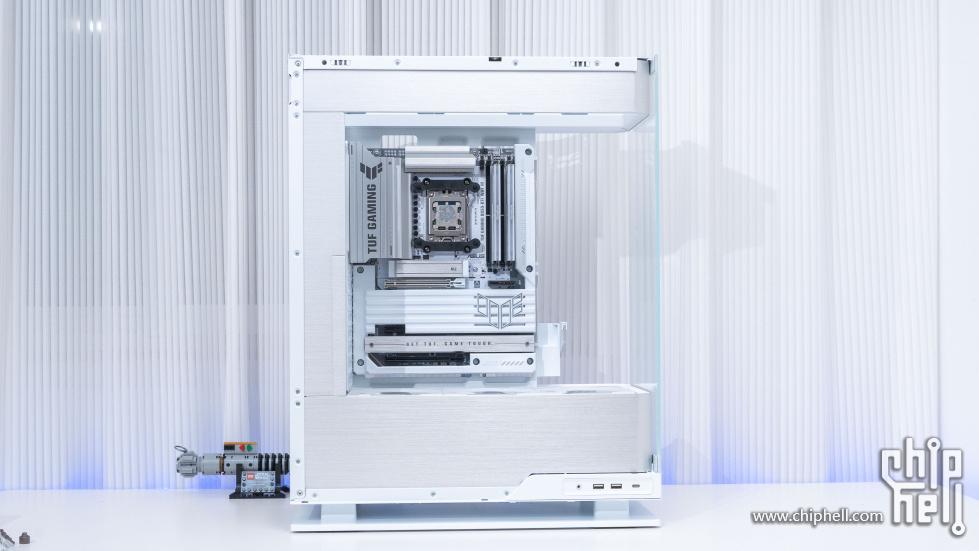

现在支持背插的主板也越来越多了，背插主板背后预留了主要的接口。背插主板的安装效果如图，背插主板的优势就是可以最大程度的避免机箱正面有线材漏出。




产品开箱：

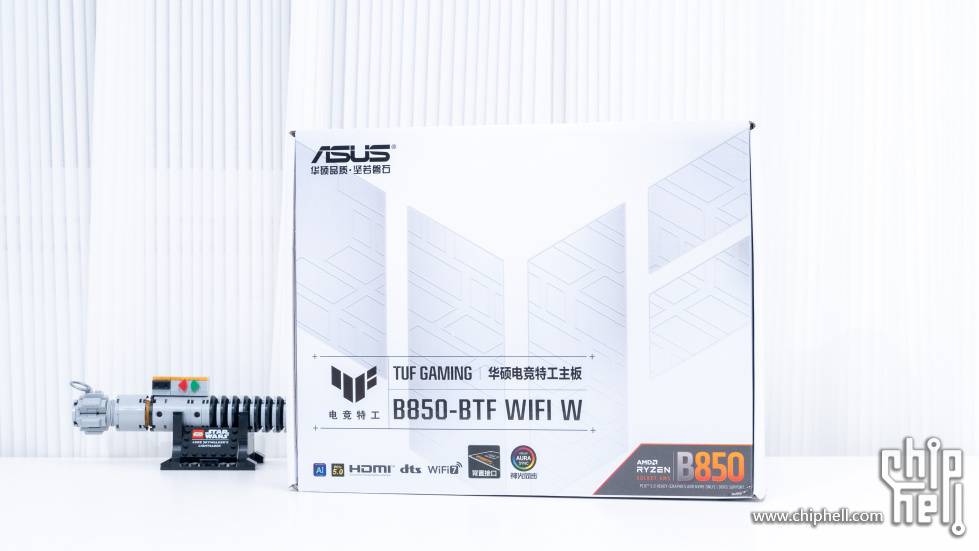

主板是华硕AMD 平台首款BTF主板，型号是华硕 TUF GAMING B850-BTF WIFI W 背置主板。包装方面，正面是熟悉的华硕TUF主板风格设计，正面的BTF字样与背置接口预示了这款主板的不同。

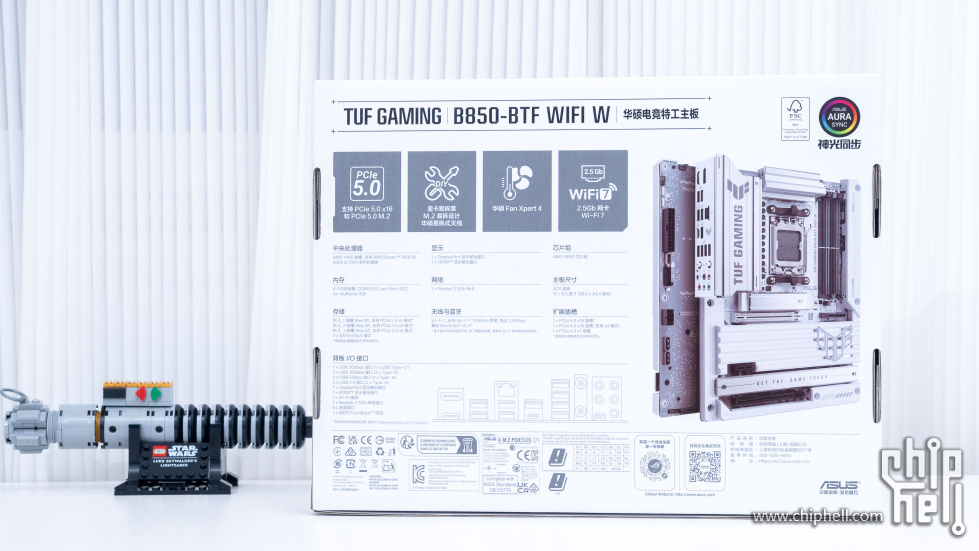

主板背面有产品渲染图，背插主板设计也让主板正面更简洁。

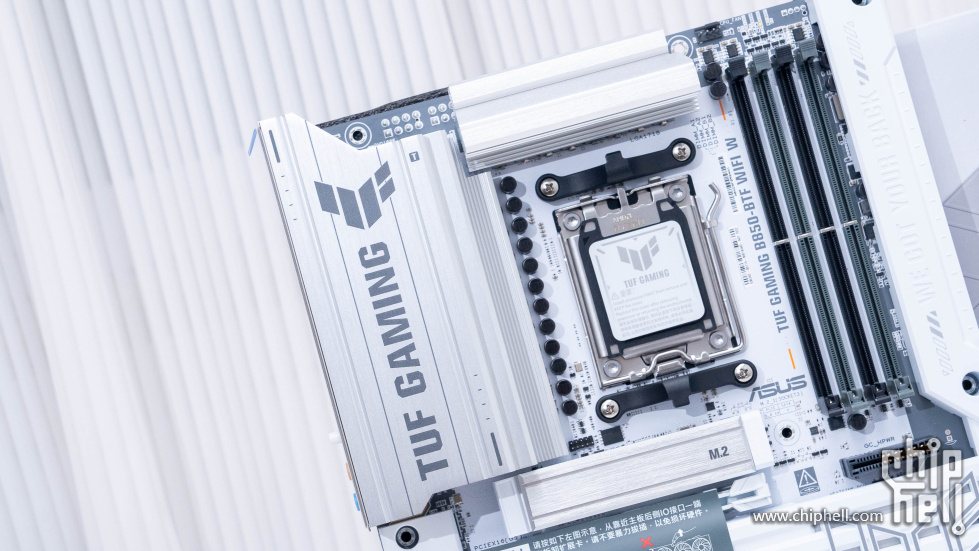

华硕TUF GAMING B850-BTF WIFI W 背置主板正面是看不到我们熟悉的各种供电接口的，各种接口移到背面后正面可以看到大面积的盔甲覆盖。在主板第一条PCIe 接口一侧是BTF 背置显卡供电接口，当然这款主板也支持常规显卡。



为了满足高性能9000系旗舰处理器的供电需求，华硕TUF GAMING B850-BTF WIFI W 背置主板提供了14（80A）+2 (80A）+1（80A）供电模组，配合高性能的VRM散热装甲可以实现更好、更稳定的散热表现。

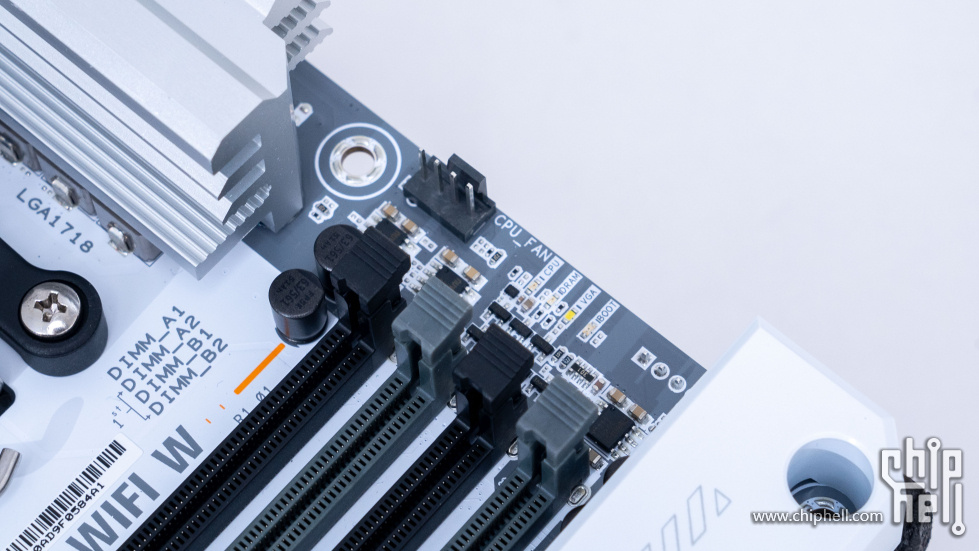

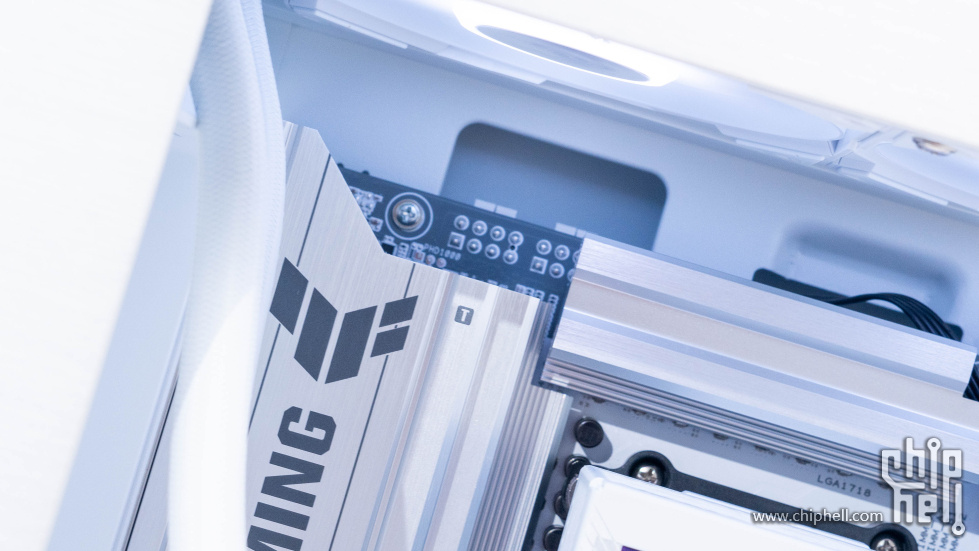

细节方面，我自己也是第一次上手装背插主板。之前还担心散热风扇的问题。现在可以看到其实主板厂商还是考虑到这点的，在主板正面还设计了一个4 Pin 的风扇供电线。此外，像是Debug 指示灯也设计在这里。

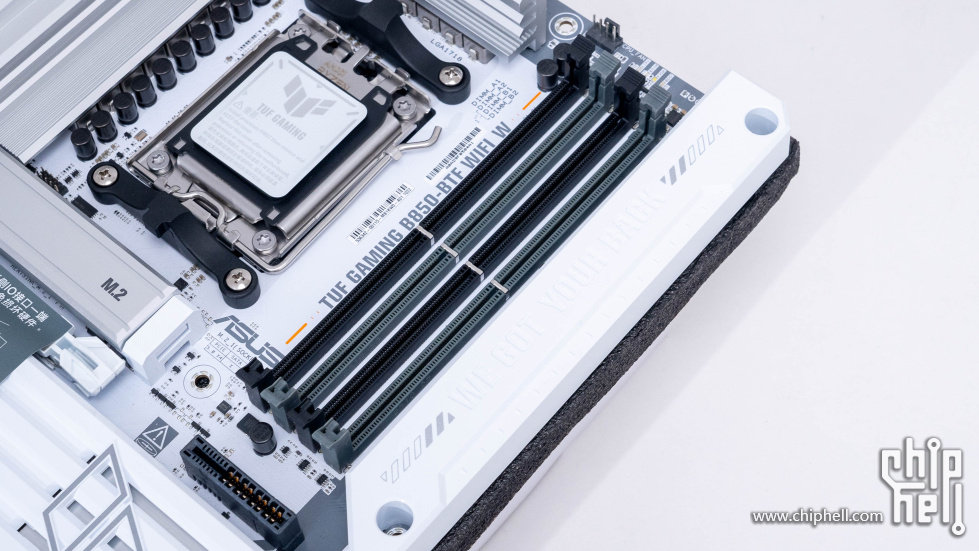

内存方面依旧提供了四个DDR 5 内存插槽，支持EXPO与华硕的AEMP，也具有一定的超频能力。

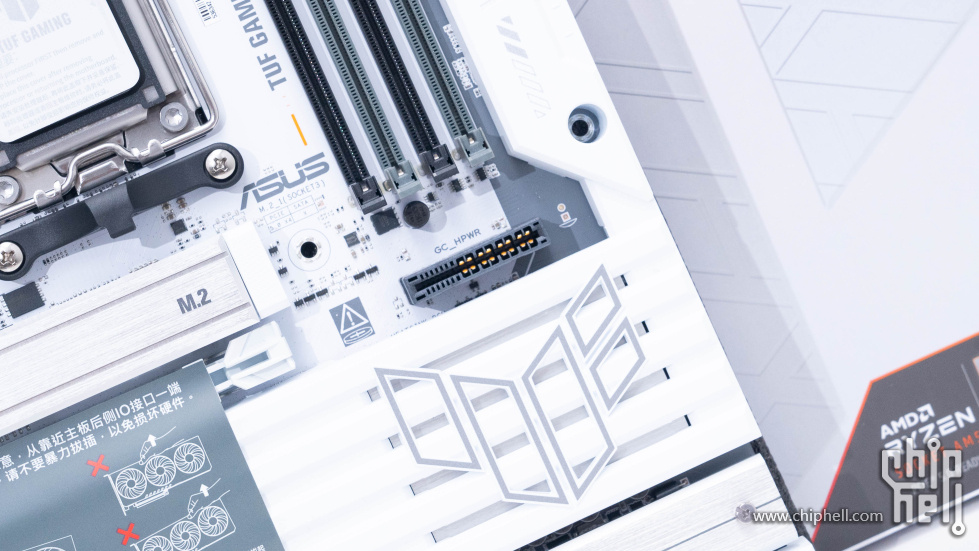

主板上显卡供电的BTF 2.0 接口，可以通过BTF 2.0显卡背置供电金手指与BTF 2.0主板供电插槽，正面无需连接供电线，即可为显卡供电。打破桎梏，纯享「无线」体验。此外也看到新设计的转轴式的显卡易拆键，可以快速实现显卡插拔。

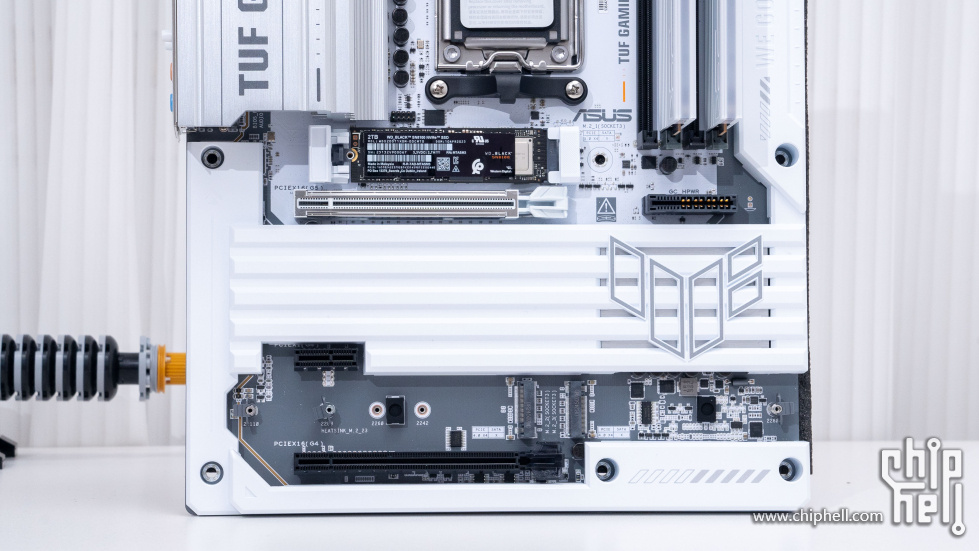

PCIe 扩展方面，提供了三个M.2 接口，最靠近顶部的为M.2 PCIe 5.0设计。下面两个位PCIe 4.0 设计。另外还提供了一组PCIe 5.0 x16高强度显卡插槽、一个PCIe 4.0 x1以及一个PCIe 4.0 x16的插槽方便玩家扩展。

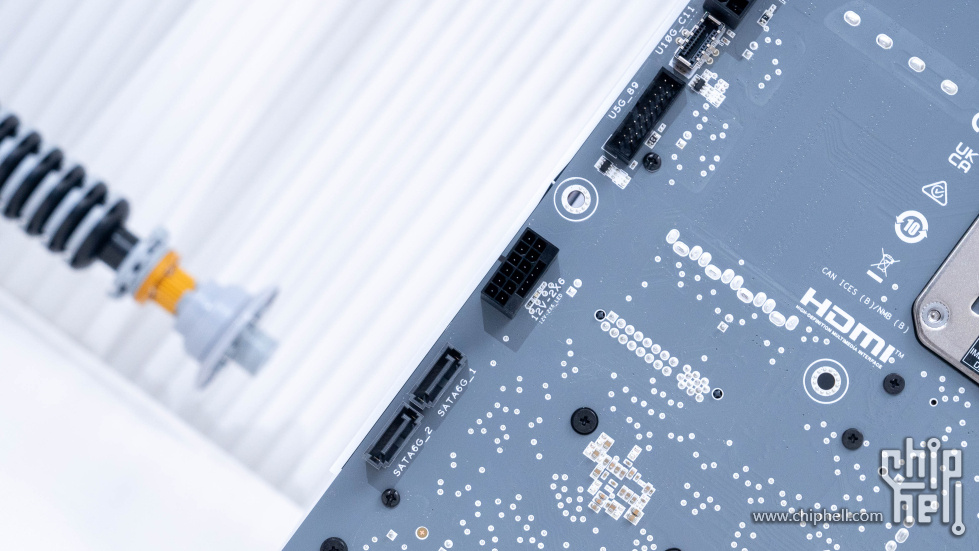

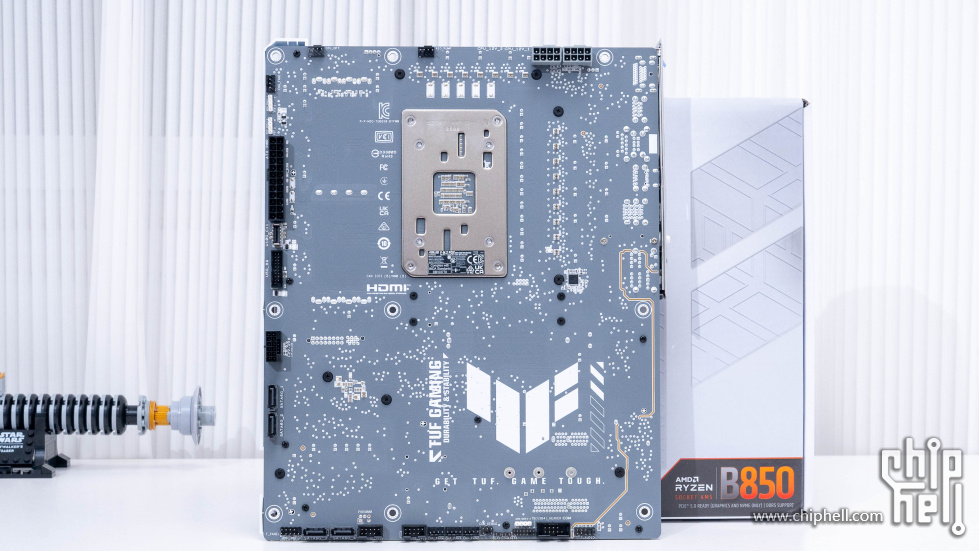

主板背面采用了灰色的涂装设计，主要的接口都设计在机身背面。而且这几年随着背插主板的流行，现在越来越多的主板默认出厂都是支持背插主板的安装了，所以在选择上也会更便利。

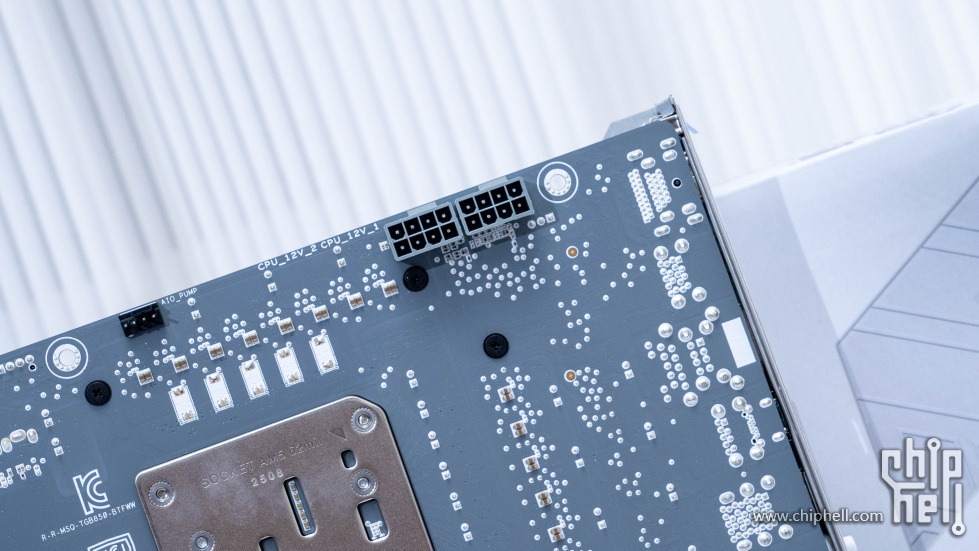

正面看过了看看背面细节吧，首先是背面的CPU 双8 Pin 供电接口。



显卡供电接口则是直接给玩家提供了玩家熟悉的12V-2x6 显卡供电接口，毕竟当前大部分玩家都会优先选择支持BTF的背插显卡吧，12V 2x6供电设计可以为 NVIDIA RTX 40/50 系列显卡供电。

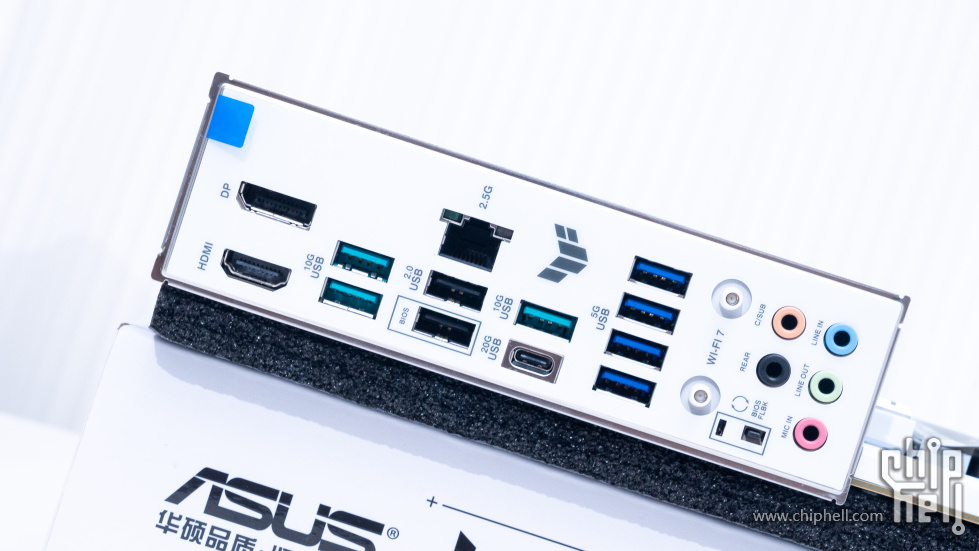

主板IO接口方面也是非常全面，9个USB-A接口之外，还提供了一个20Gbps的Type-C接口了。此外WIFI 7以及2.5G RJ45网口也都是标配。

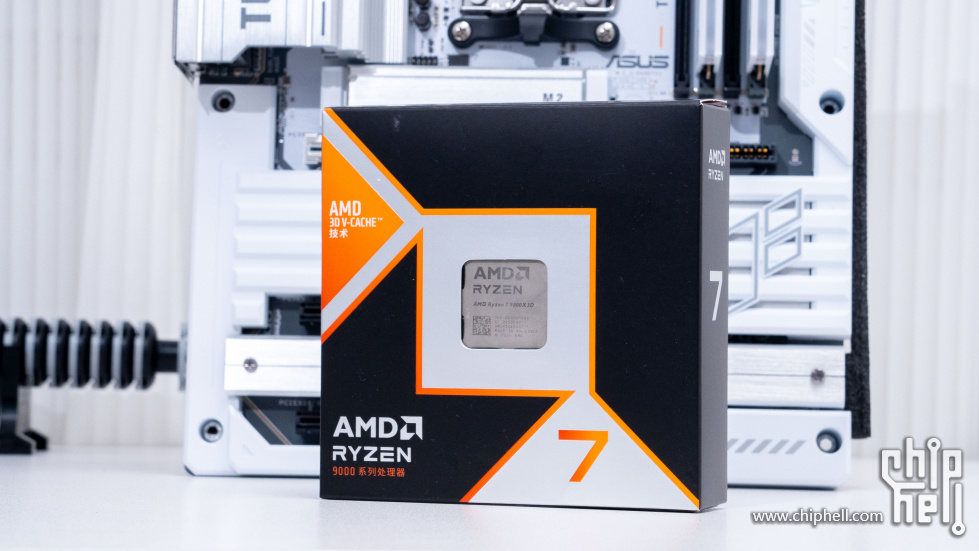

这次装机的处理器是AMD R7 9800X3D，游戏玩家目前最主流的选择吧。

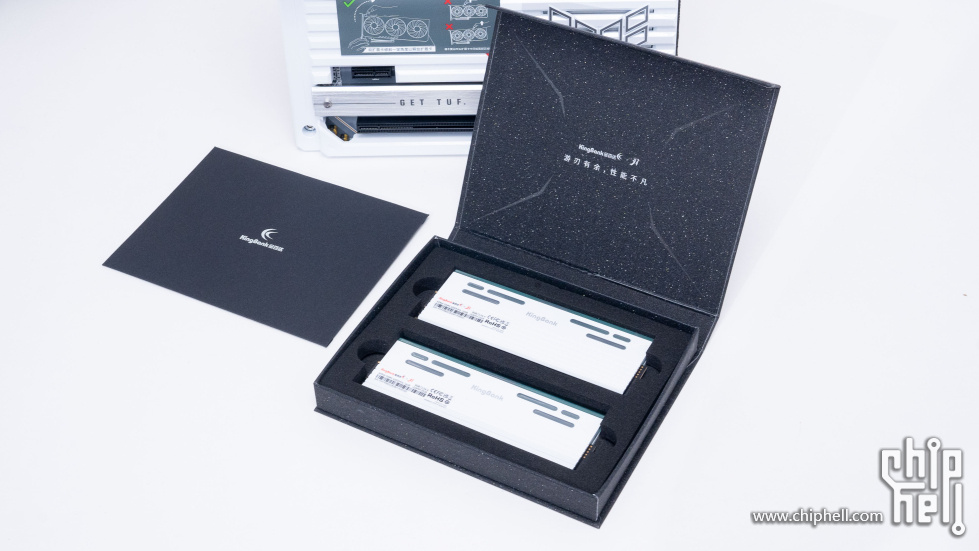

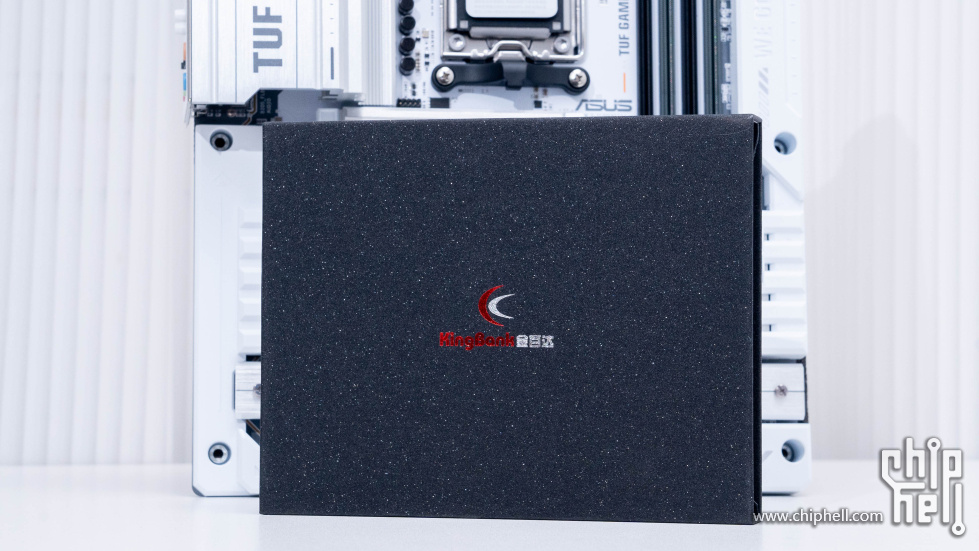

内存方面选择的金百达的星刃白RGB灯条，这也是金百达最新的旗舰款了。采用了原厂特挑的海力士A-die颗粒设计，拥有6000MHz CL26的超低时序设计。全新的礼盒包装，也是一改金百达内存的包装设计风格，表面星星点点的反光颗粒设计无不透露着高级的质感。



金百达的星刃白RGB灯条有黑白两个配色可选，我选择了白色版本。

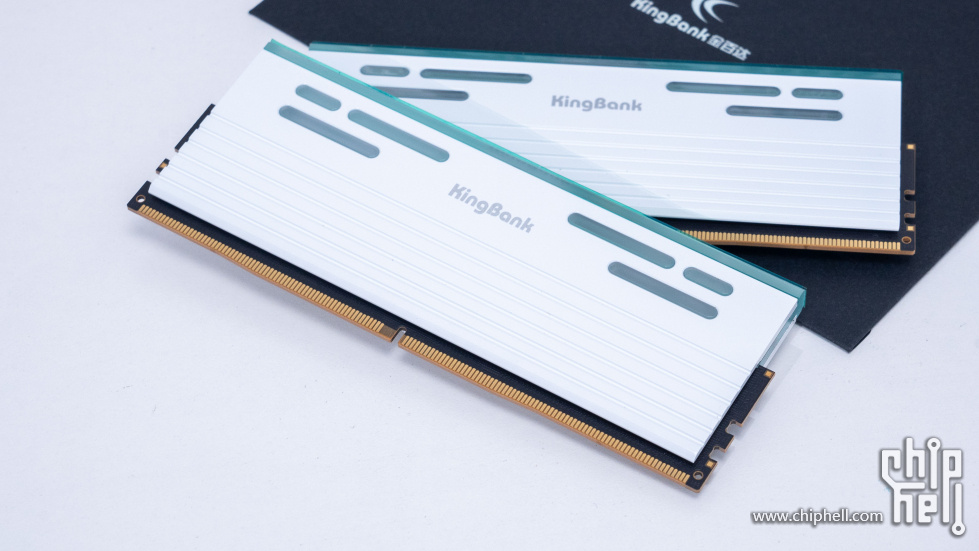

全新设计的金百达的星刃白RGB灯条外观上有更多细节上的巧思，在白色的铝制金属马甲上做了镂空的灯光区域设计，可以实现更好的灯光效果表现。内存高度为49.7mm，也是一款比较高的灯条内存了。



6000MHz频率加上超低的CL26频率预设，无疑是AMD玩家最好的选择。

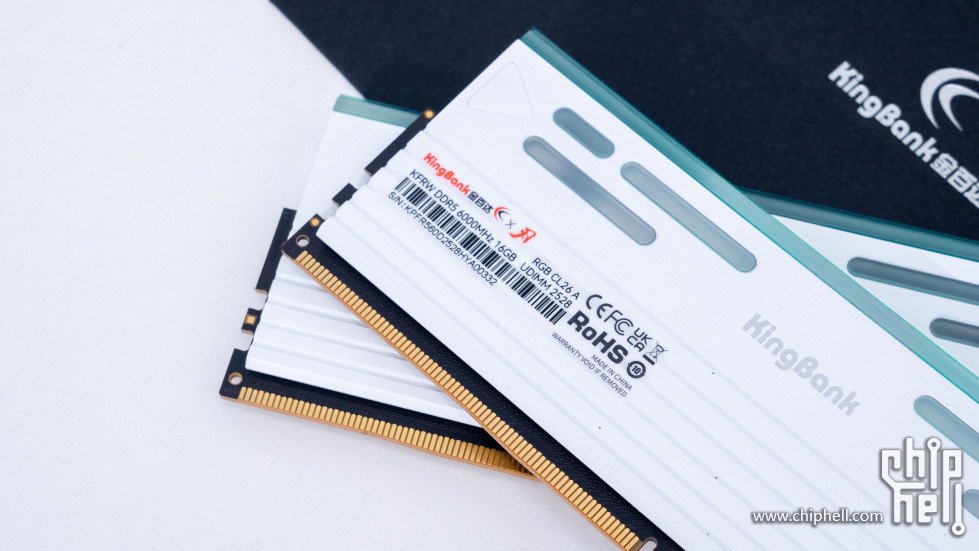

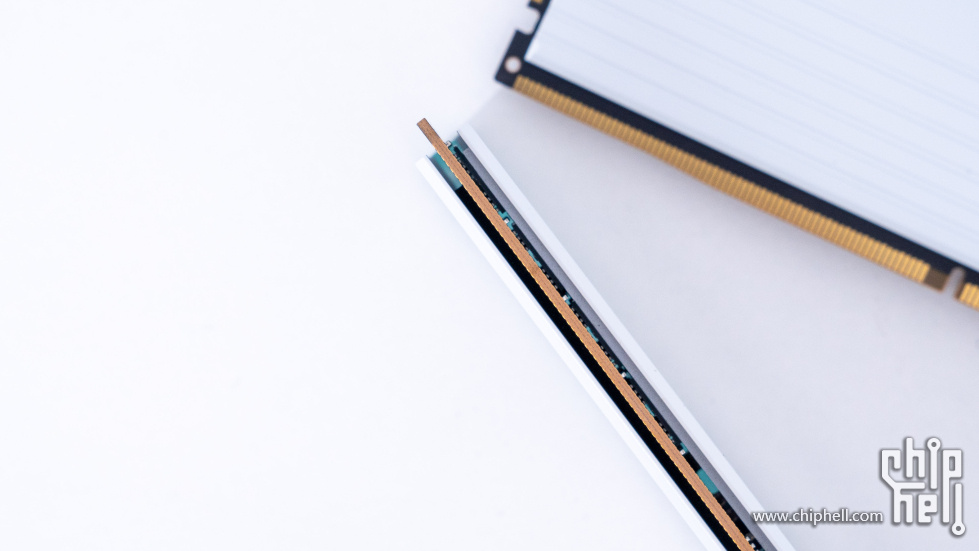

16GB x2的套条依旧是单面颗粒设计，配合高性能的5w工业级导热硅脂以及2mm厚的散热装甲，马甲上还有凹槽增加风道，可以实现高效散热，满足高性能内存的散热需求。



顶部透光区内置了16颗高亮灯珠，发光效果更均匀，支持主流主板厂商的灯光同步，1677万色可以自由调控，雾面导光条设计，透光更柔和，导光条出厂顶部还预留了保护贴纸仿刮花，装机使用后可以撕掉。

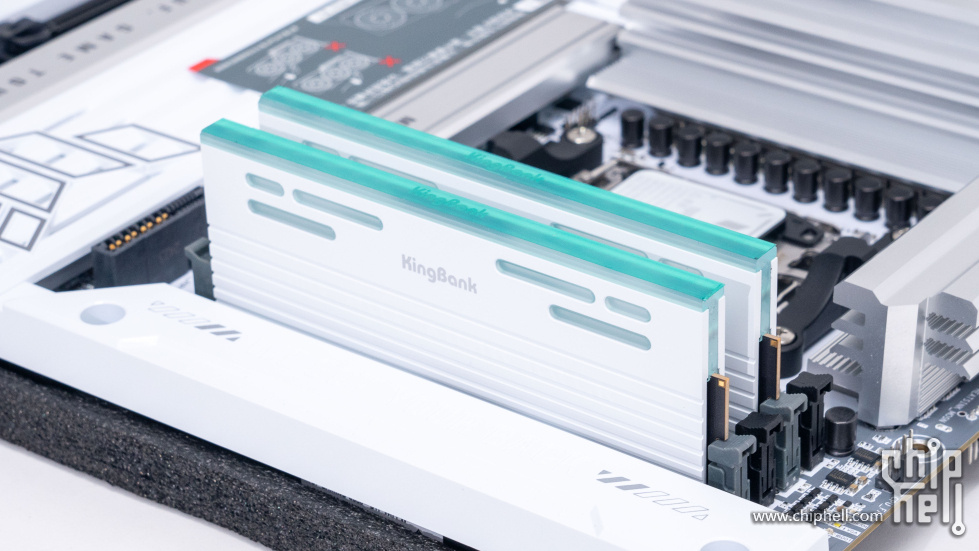

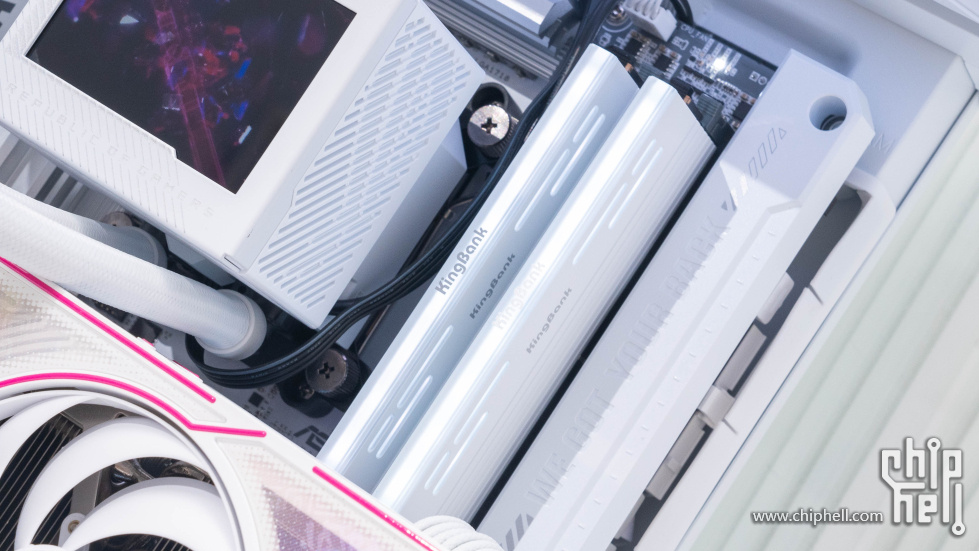

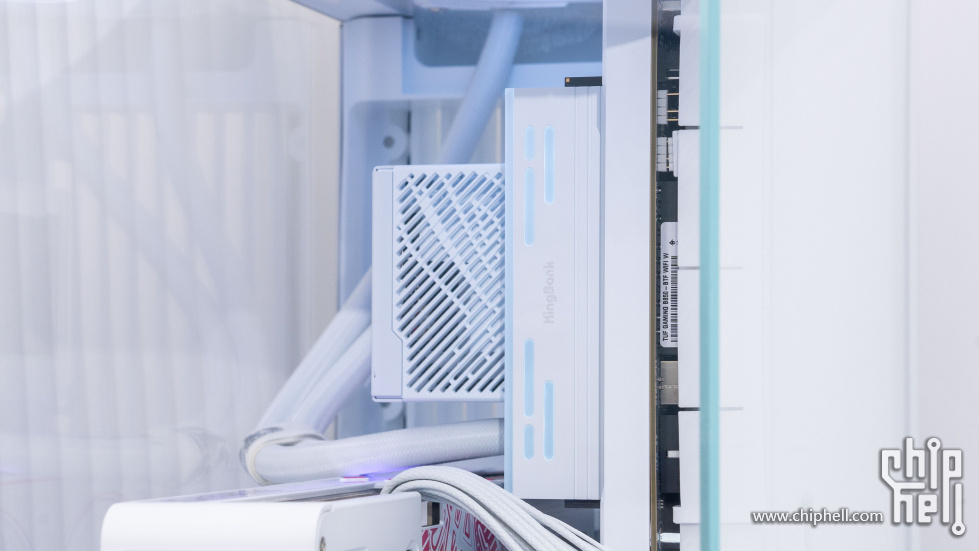

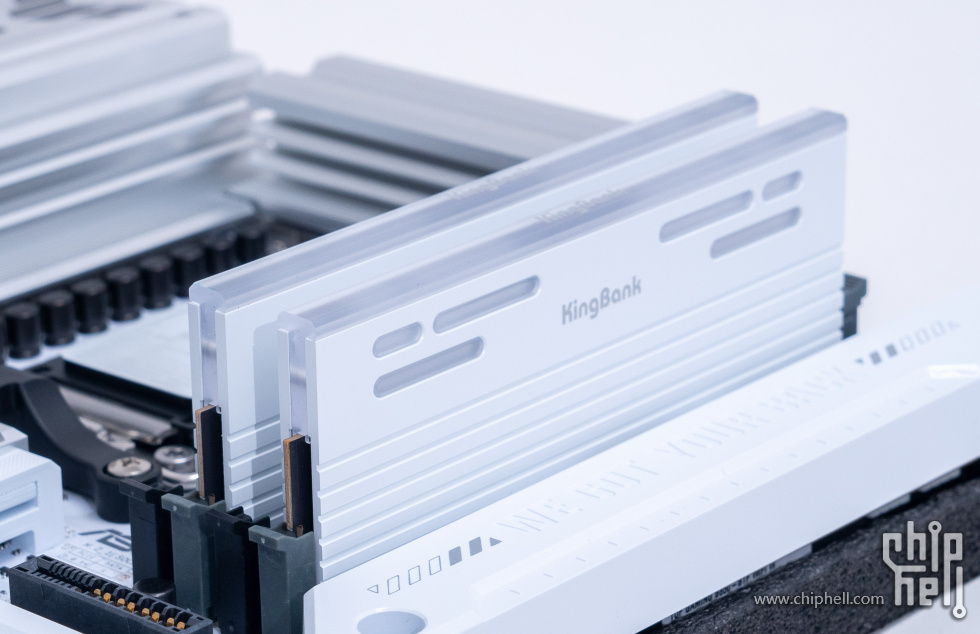

内存的安装效果，颜值方面这次金百达星刃白RGB灯条颜值还是非常能打的，与主板等配件搭配相得益彰。

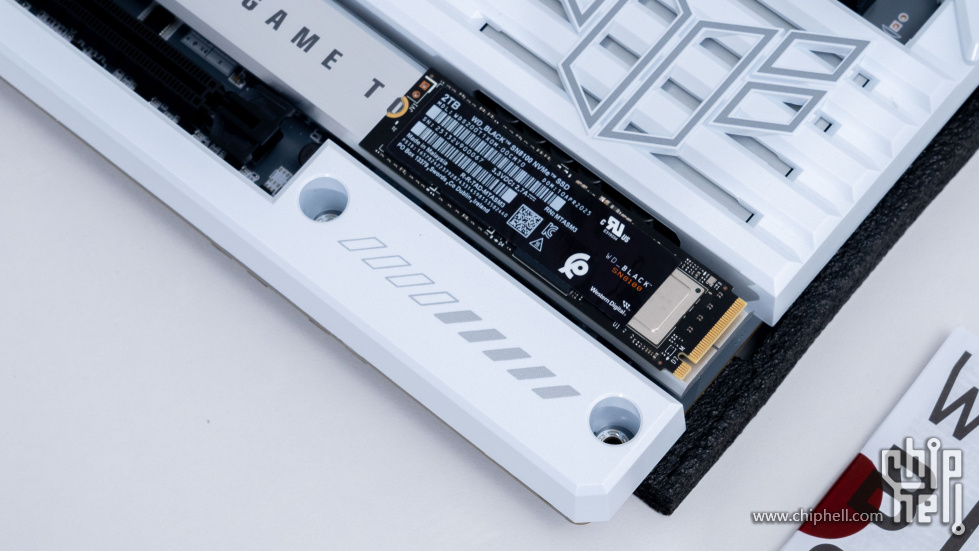

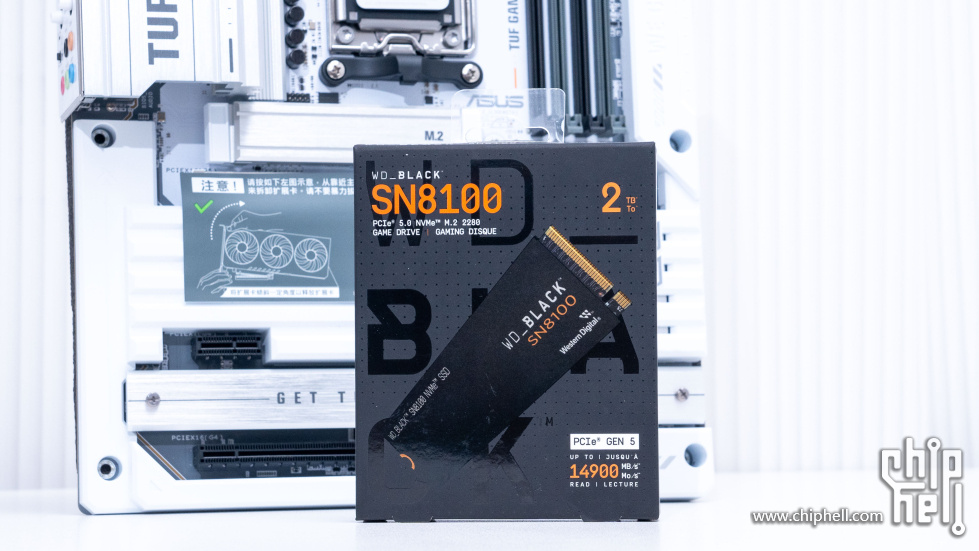

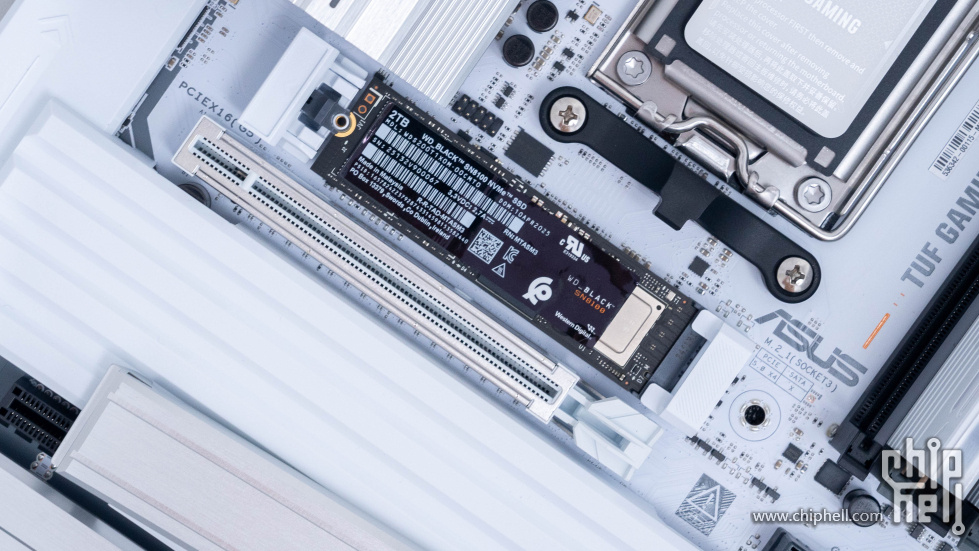

固态方面选择了闪迪 WD_BLACK SN8100 2TB PCIe 5.0 SSD硬盘，这也是 WD_BLACK 系列首款PCIe 5.0 SSD产品。系不同容量的版本的顺序读取都可以达到14900MB/s，这也是目前最旗舰的PCIe 5.0 SSD 读写表现了。

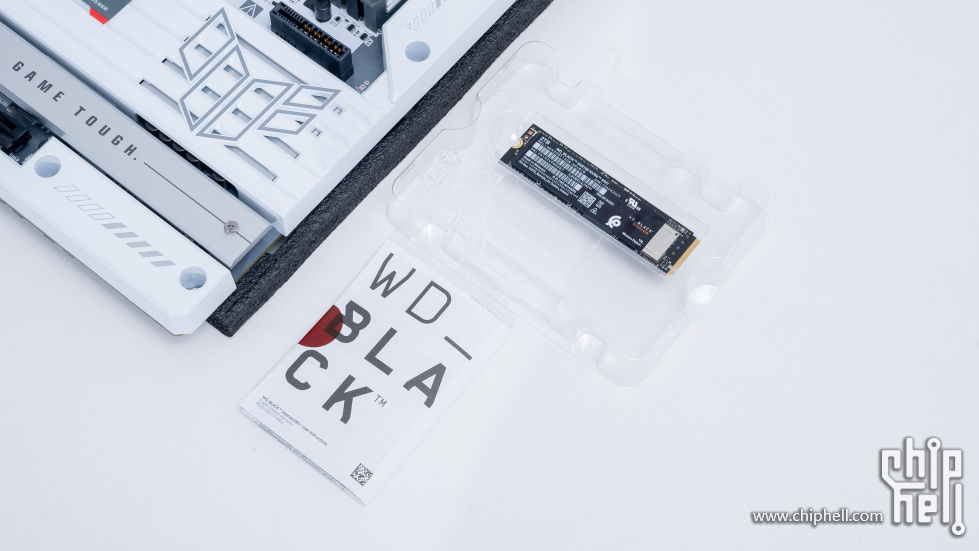

拆开包装，附件依旧是产品手册与SN8100 2TB产品本体了。



作为首款PCIe 5.0旗舰产品，SN8100依旧是熟悉的黑色PCB设计属于WD_BLACK黑盘系列。

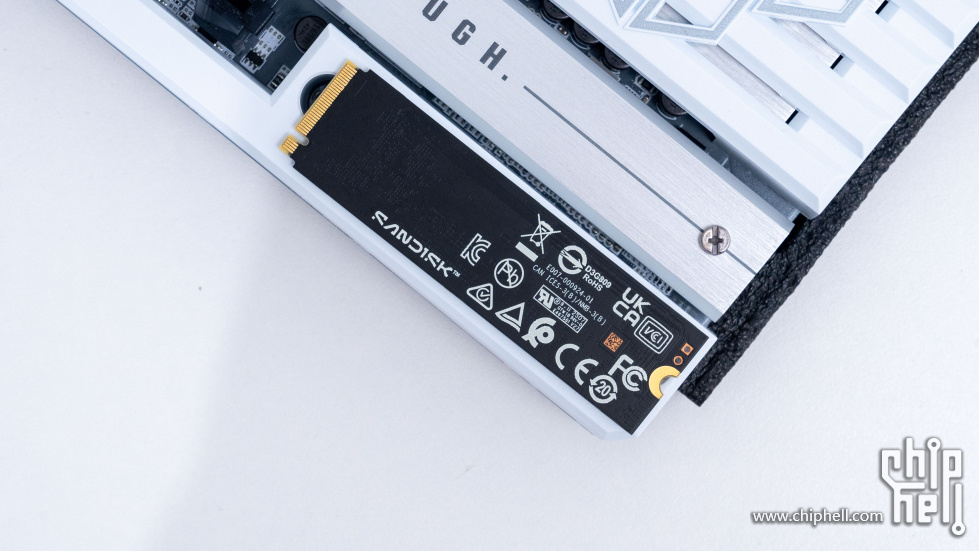

2TB容量的SN8100 采用单面设计，1200TBW的耐久度支持，4TB版本为2400BTW。在SN8100固态硬盘 PCB 背面有大量认证标识，可以看到闪迪的英文LOGO也做了全新设计。



SN8100 采用的主控是慧荣的SM2508，闪存颗粒来自闪迪与恺侠一起开发的BiCS8 218-layer TLC颗粒，单颗容量1TB，两颗共同组成2TB容量。而作为旗舰产品，SN8100 还是一款拥有2GB容量的DDR4缓存设计的旗舰PCIe 5.0 SSD产品。

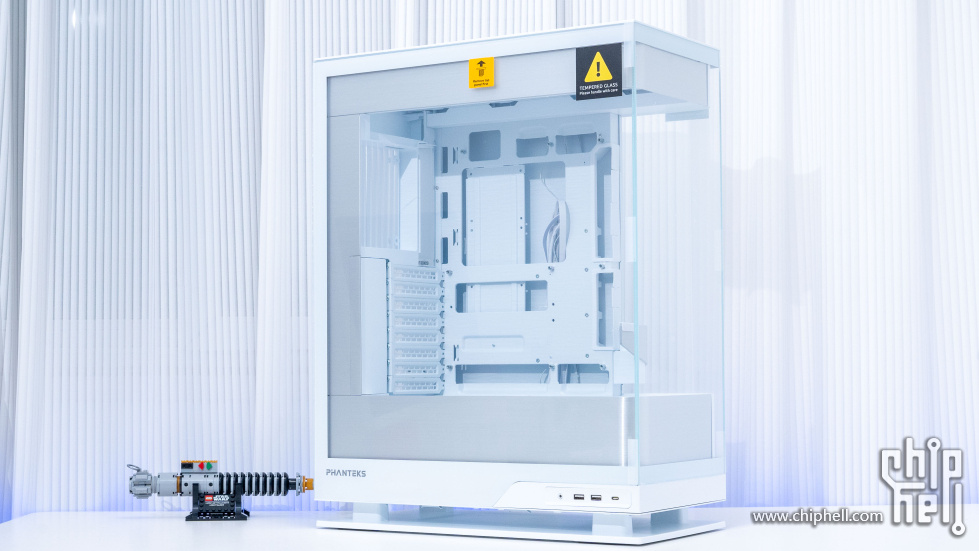

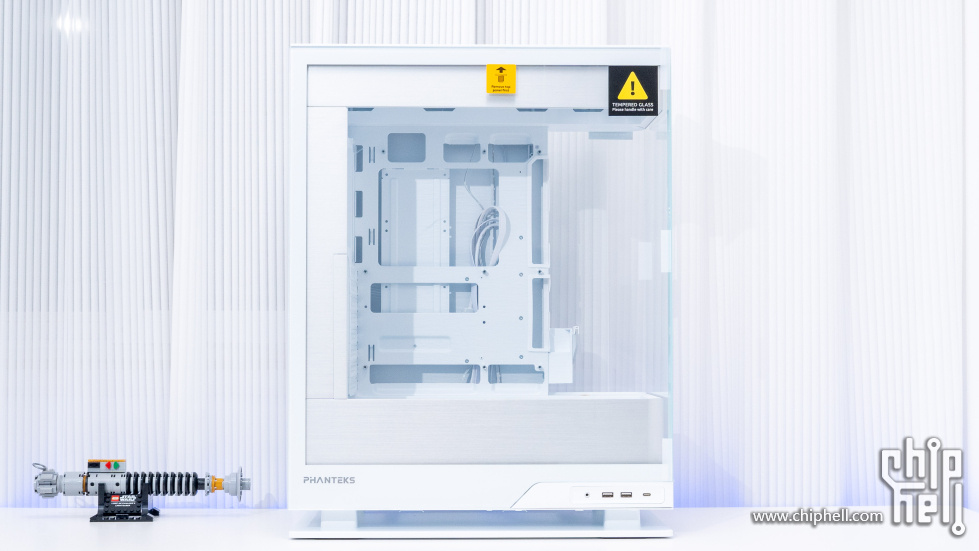

追风者的EVOLV X2 机箱创新性的全包围三面钢化玻璃设计，前、左、右侧玻璃无缝衔接，重新定义了海景房机箱的设计。而且配合底部区域的抬升效果，也让这款机箱更有悬浮战舰的感觉。



机箱整体采用垂直风道设计，底部进风顶部以及尾部出风设计。支持ATX主板安装，可以选择背插主板。所以这次我选择的也是华硕TUF B850 BTF背插主板，整体装机效果也让视觉上更整洁。

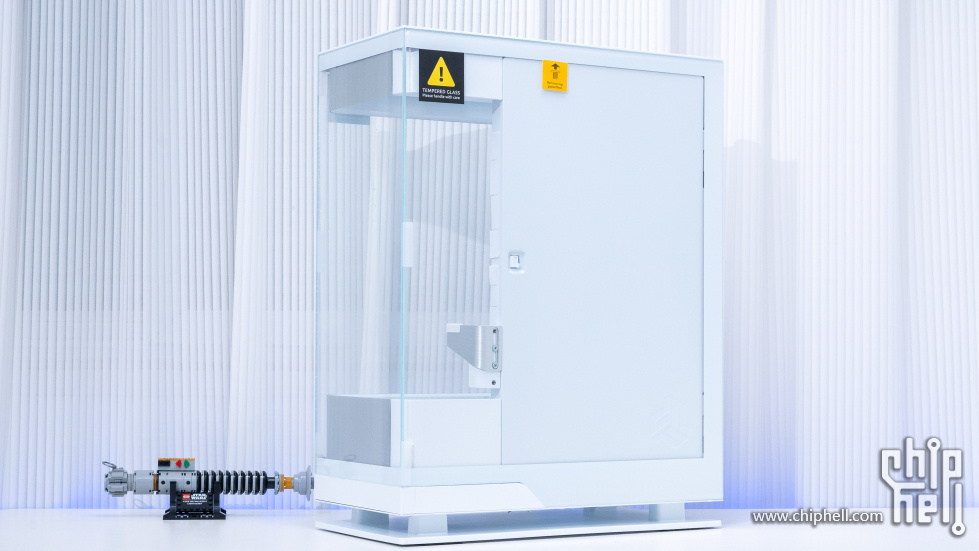

官标具体尺寸为 454mm×228mm×558mm (长宽高），体积约为 58L 左右。采用三面 4mm 钢化玻璃面板 （前、左、右侧），可以做到 270° 无遮挡展现内部硬件。机箱背面还预装背板，可以很好的遮挡线材提升整体美观度。

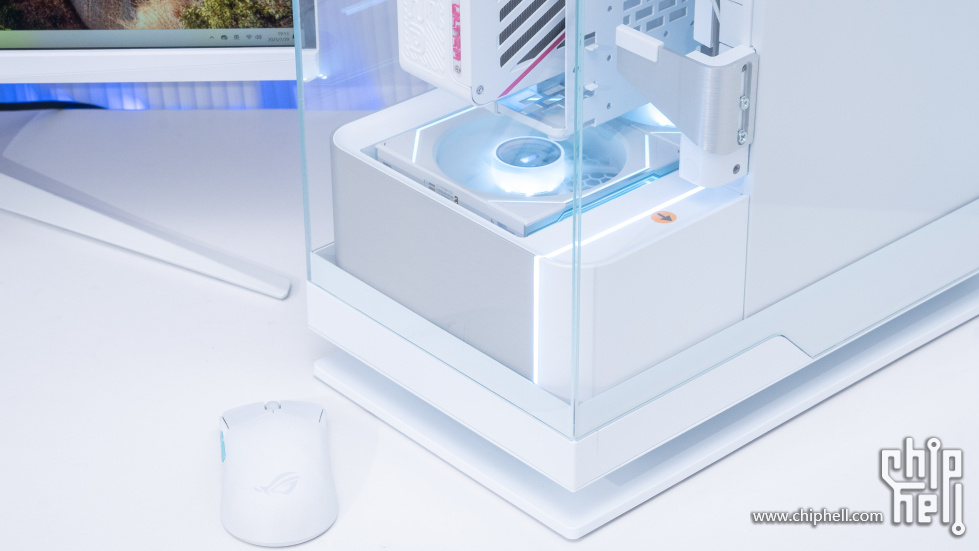

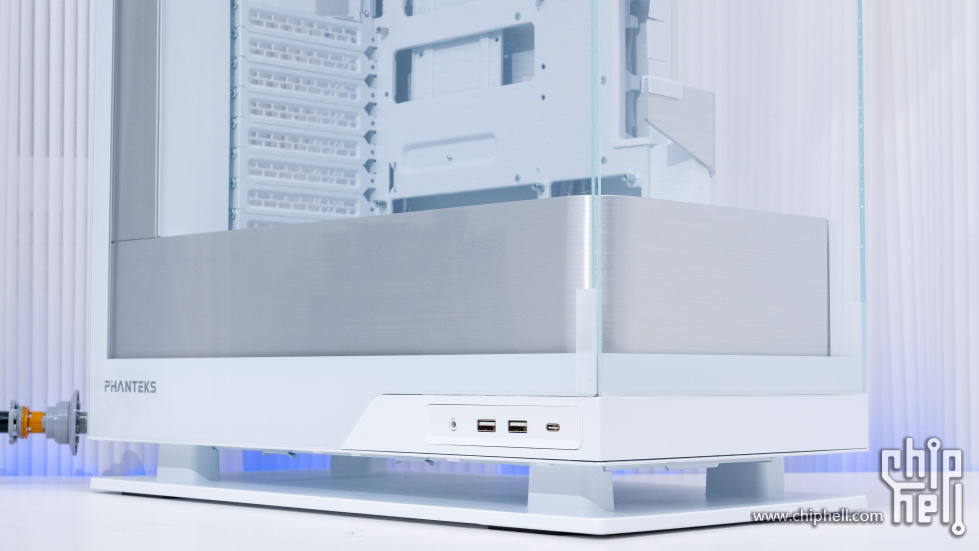

机箱内通过铝制金属框架点缀，整体的设计效果还是非常惊艳的。而且底部做了抬升设计，除了有利于进风之外，更有些外星战舰的感觉，另外机箱底部的IO接口也说明了追风者意图，品牌肯定是希望这款高颜值机箱可以放在玩家桌面上使用。

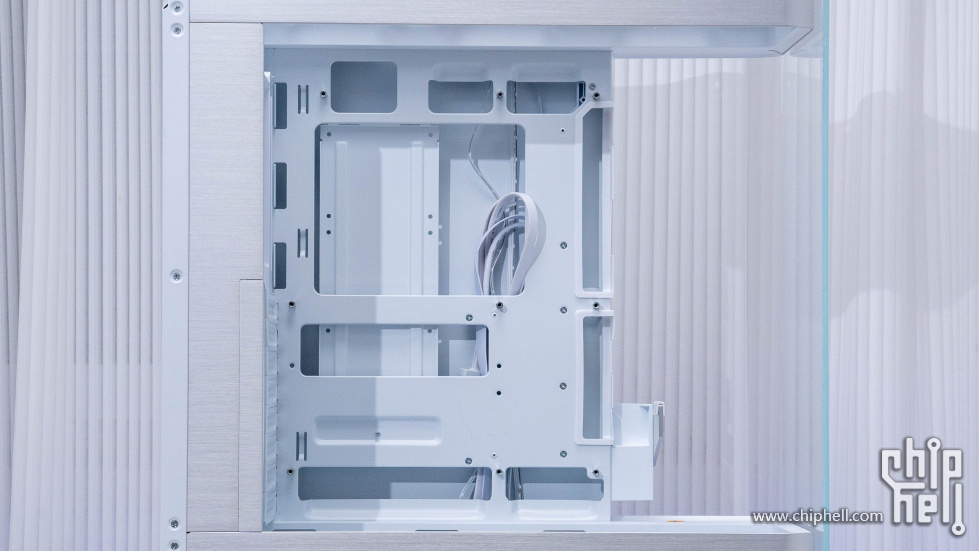

机箱内部支持标准ATX主板安装，可选择背插主板这也是我这次装机选择这款机箱的一大原因。



机箱内部依旧是追风者品牌机箱特色，预留了足够的理线空间以及预留了不少理线槽与魔术贴。

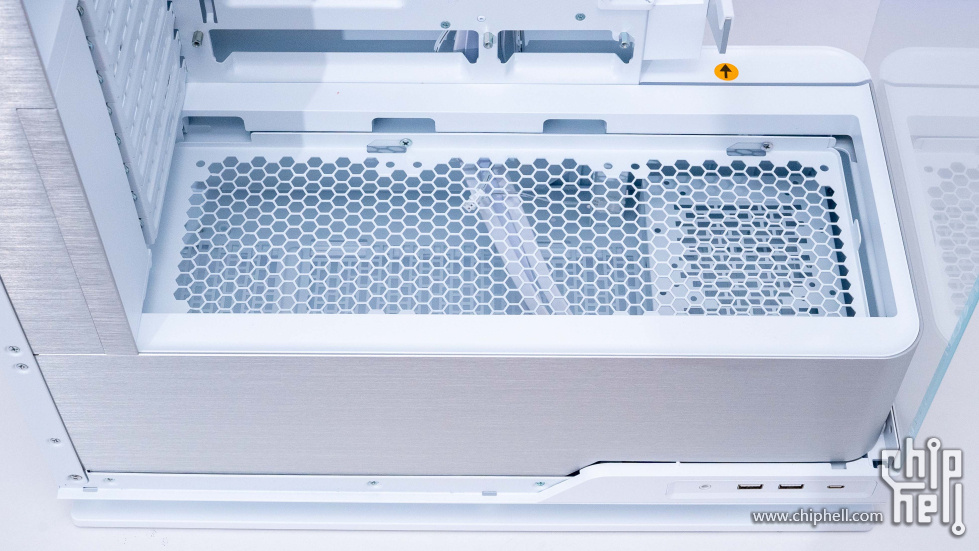

机箱顶部、底部以及尾部都做了内嵌式风扇安装位置，机箱顶部可以安装360mm一体式水冷，底部支持安装三把120mm尺寸风扇。

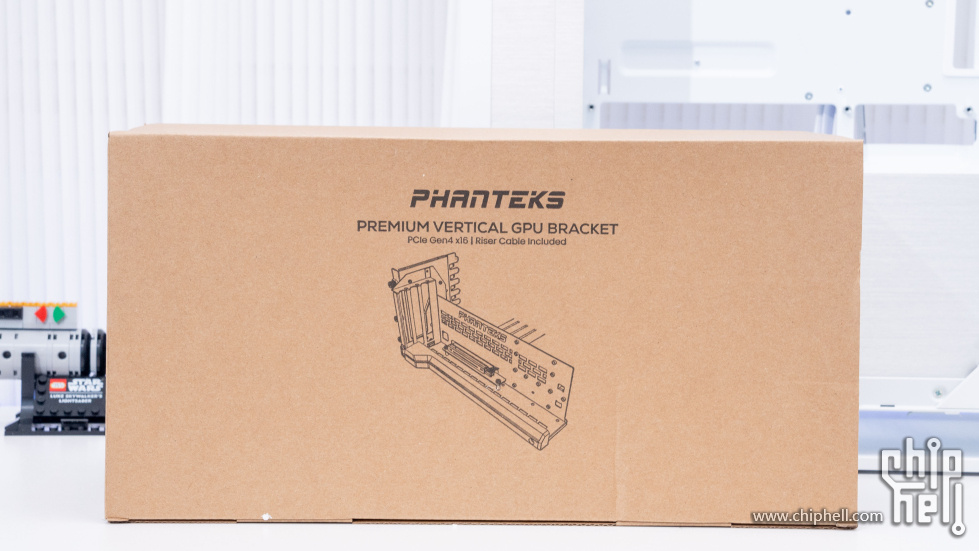

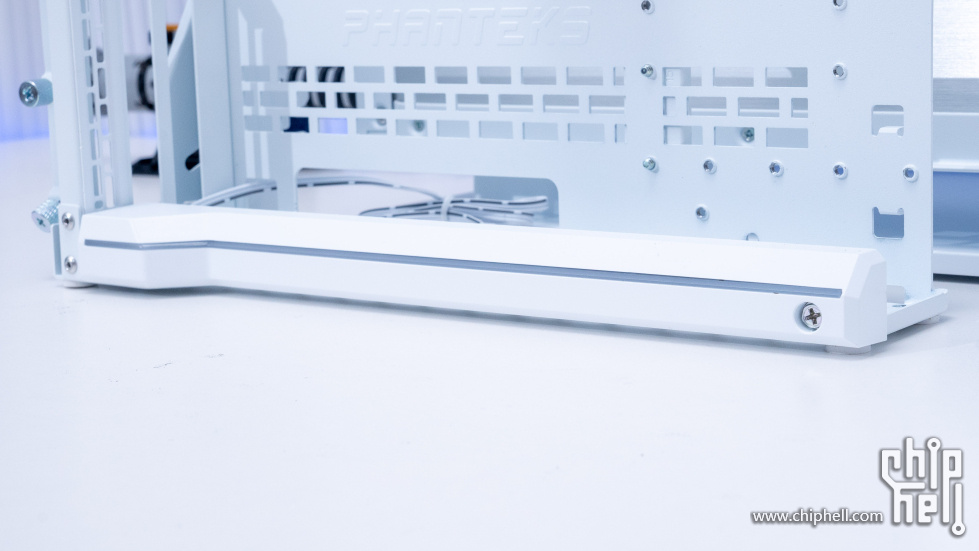

这次还搭配了追风者竖装显卡支架，与常见的支架不同。它除了内置了支持ARGB的灯光效果之外，还可以实现无损耗可旋转显卡的安装效果。包装方面还是熟悉的牛皮纸包装，包装上有产品线稿。

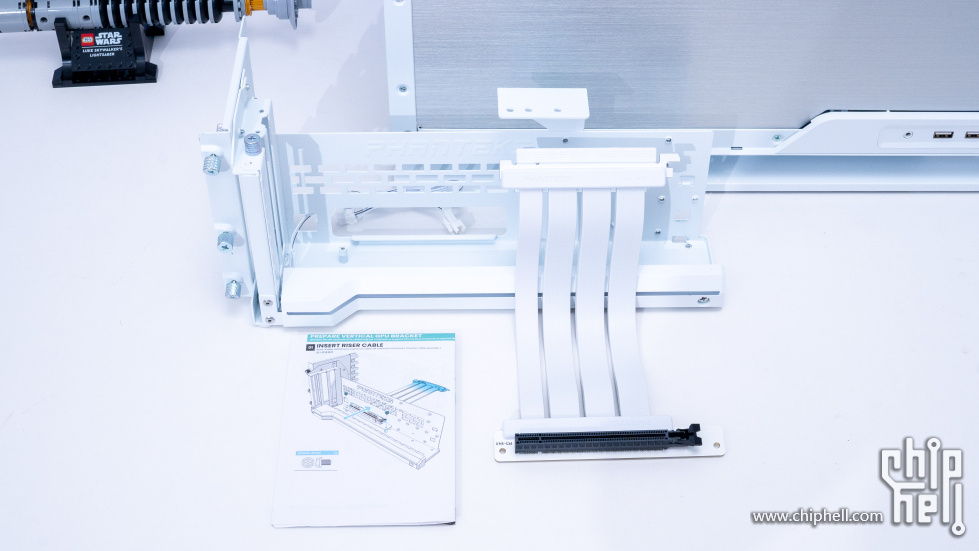

全部附件一览，附带一根220mm长度的PCIe 4.0延长线。竖装支架支持最大30°显卡角度调节，玩家可选90°竖向安装，或者可以根据需要选择15°~30°显卡旋转安装。



支架内支持ARGB灯光同步，可以通过5V 3Pin ARGB与主板连接实现灯光同步。

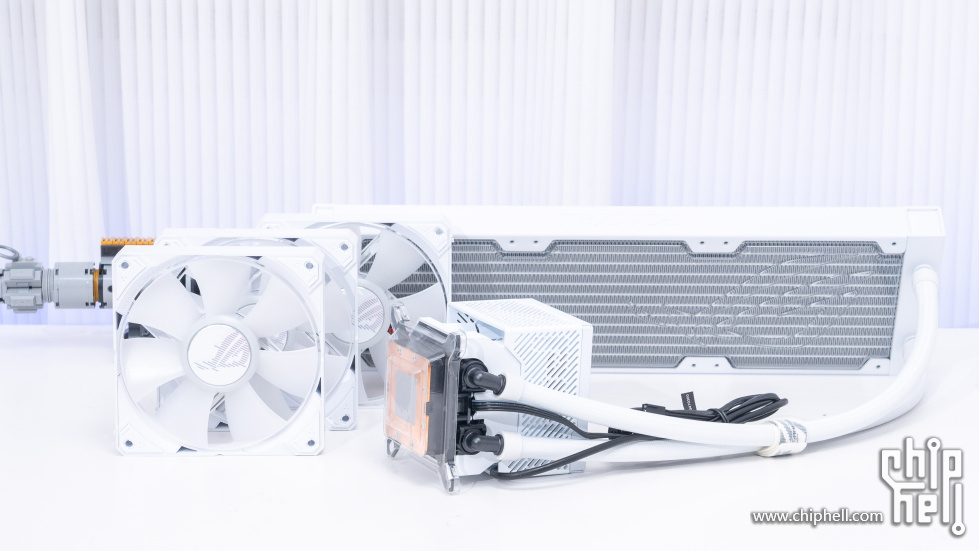

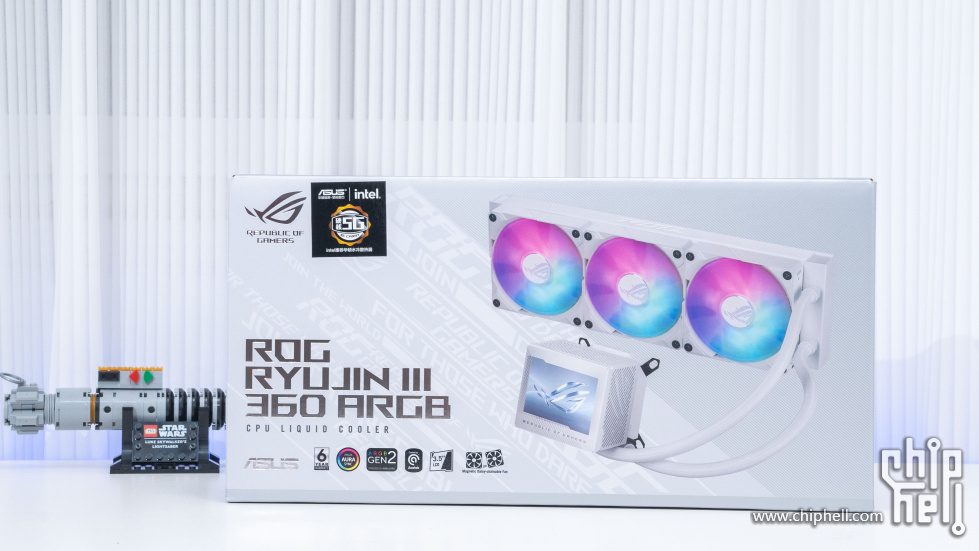

散热选择了华硕 ROG 龙神 III 白色版本，采用Asetek 八代水泵设计，磁吸设计的ARGB 风扇设计绝对是一大亮点，全白的包装看上去有些小清新的感觉。

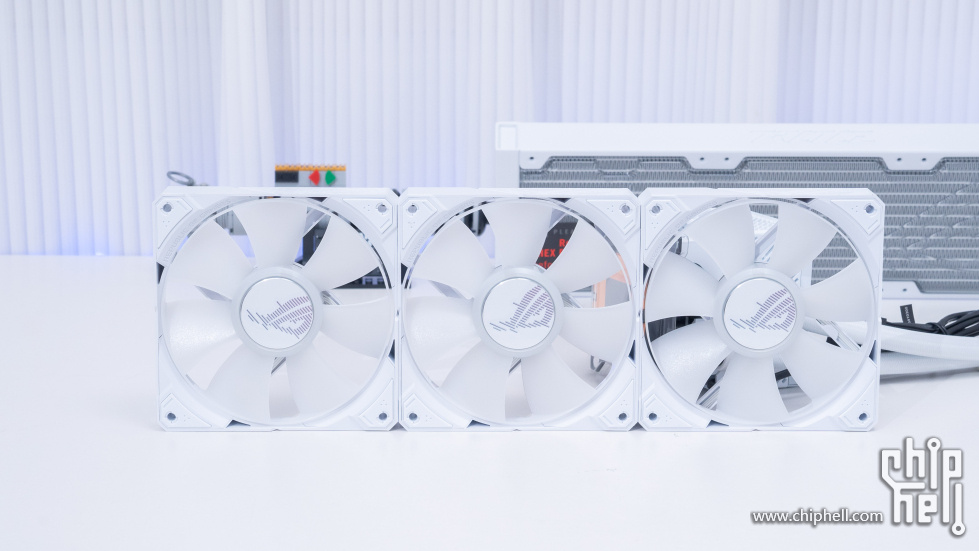

得益于磁吸式连接的风扇设计，使得这款水冷散热整体的安装更便利。后续也有龙神3 EX版本可以选择，此外拥有曲面屏的龙王4后续也会有白色版本可选。

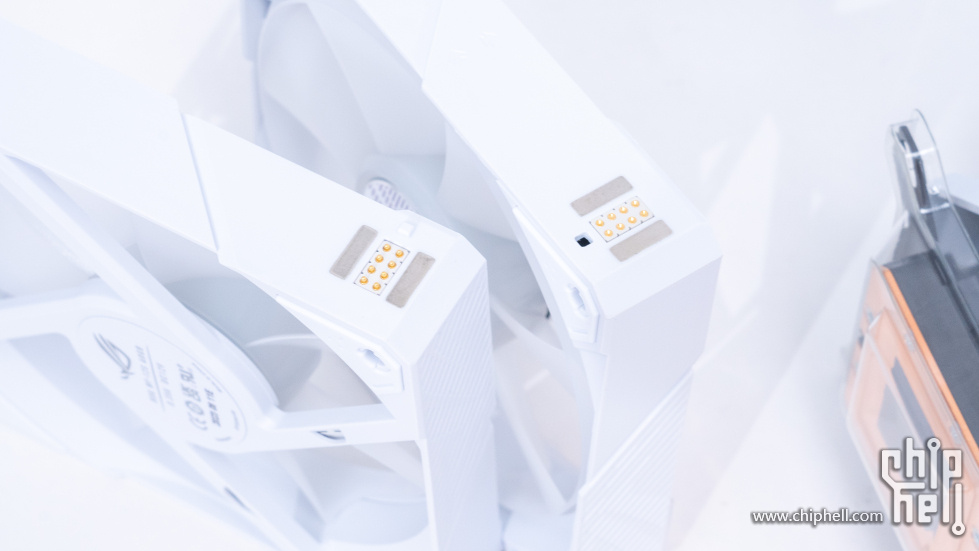

风扇的磁吸接口细节，磁力强度不错，而且安装更便利。



磁吸安装之后只需要通过一根磁吸线材就可以实现风扇供电以及ARGB 灯光连接，而且理线也更方便。期待这个磁吸风扇后续可以下放到华硕更多水冷产品型号上。

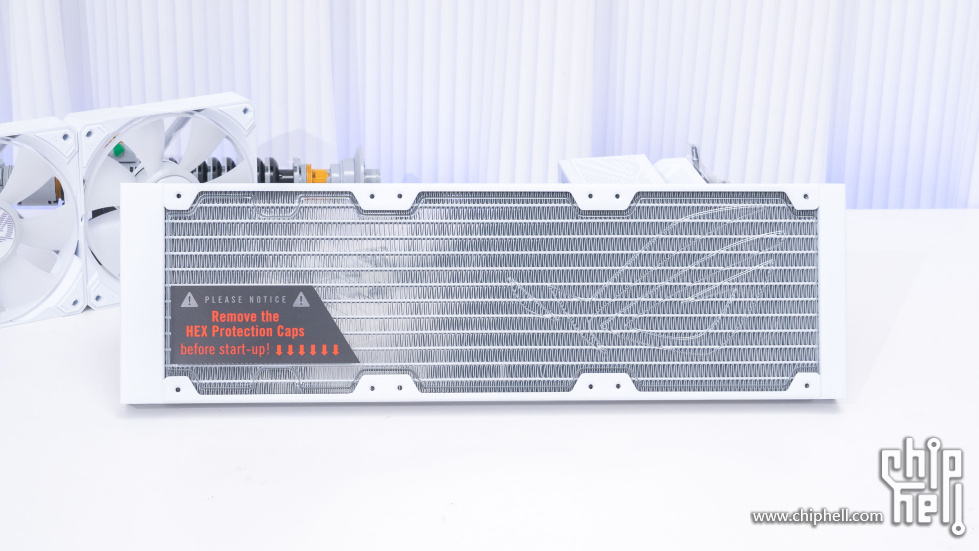

出厂冷排在出厂时两面均覆盖有塑料保护盖以防磕伤，这个细节相当不错。

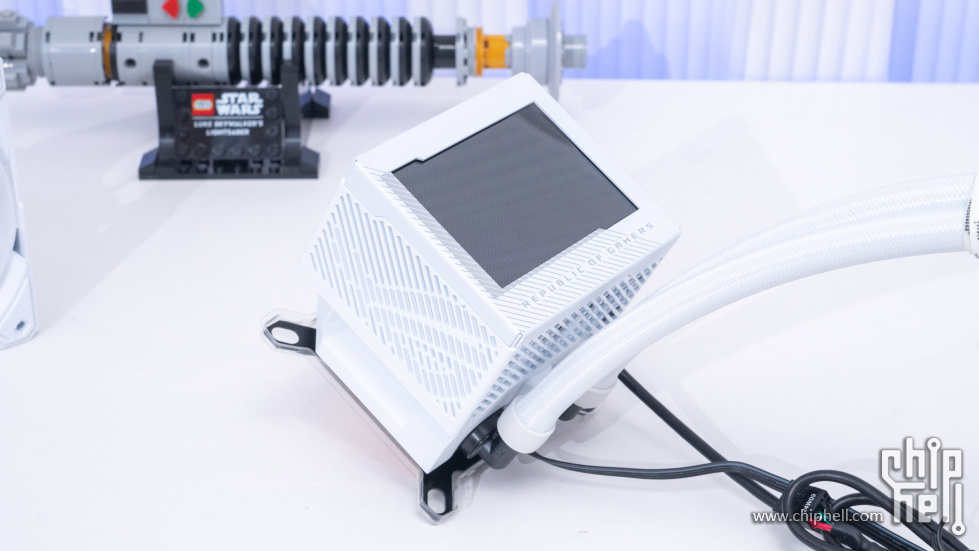

龙神3的冷头设计应该是极具辨识度了，铝制的外壳设计质感细节都进一步提升。依旧是3.5 英寸LCD 屏幕，屏幕内容也可以根据需求自定义显示，32MB 的存储空间给自定义显示留下了更多可能。

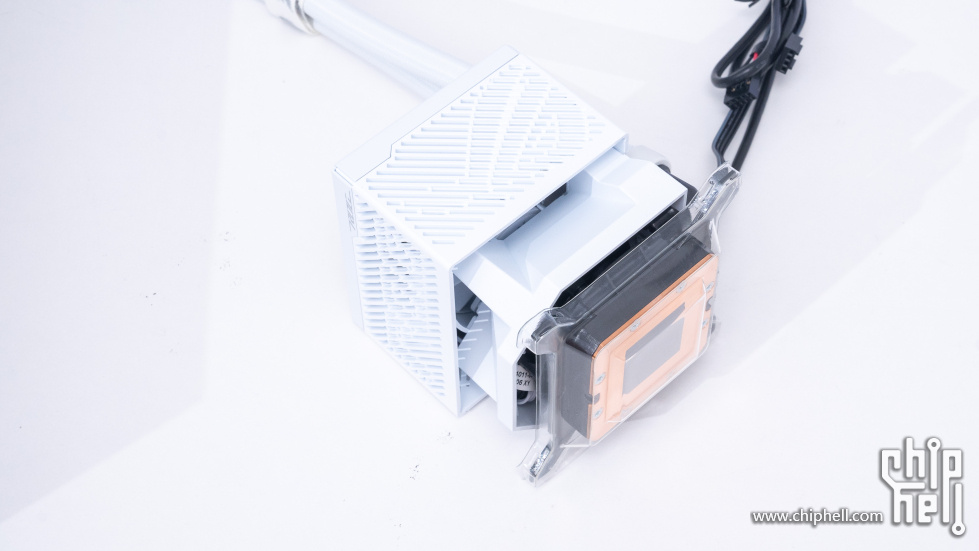

冷头一周都采用镂空的进气格栅设计，可以方便冷头内风扇排出热风。冷头内部还增加了一颗风扇来帮助散热，内置第八代 Asetek 水泵采用三相电机，提供更高的流量和更低噪音，强化散热性能，搭配更大尺寸底座。

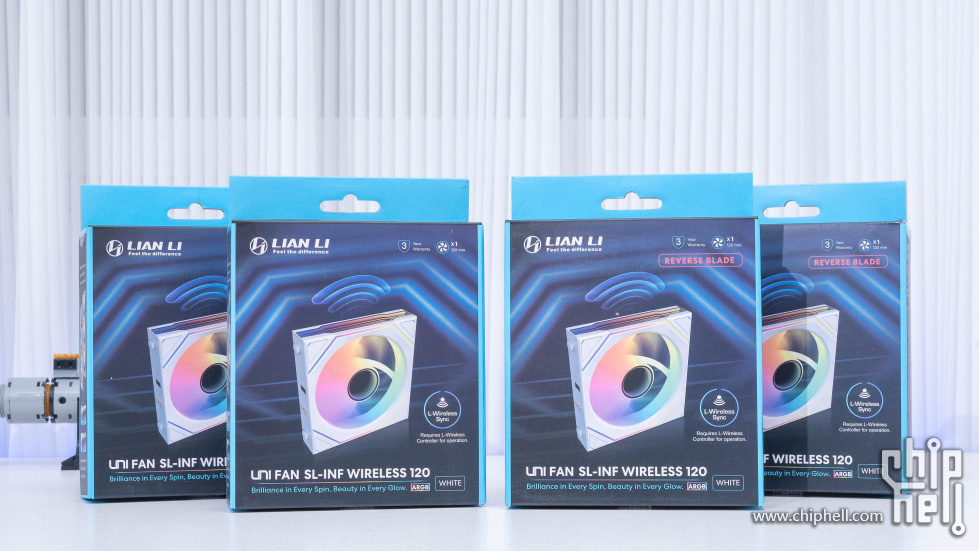

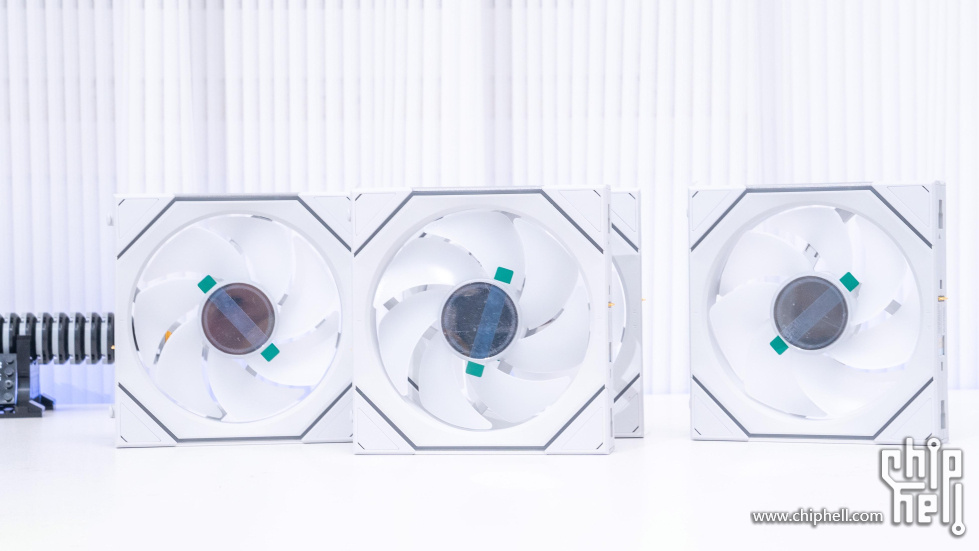

另外搭配了三反一正叶设计的联力SL-INF无线版本风扇，双侧光效设计，无限镜面设计。对于喜欢积木风扇的玩家，联力的无线风扇也迎来了新的更新版本。



延续了联力积木风扇安装的便利性，采用了全无线设计使得安装更简单方便。积木拼接连接后，只需要一根数据线即可连接。通过无线发射器可以进行控制。

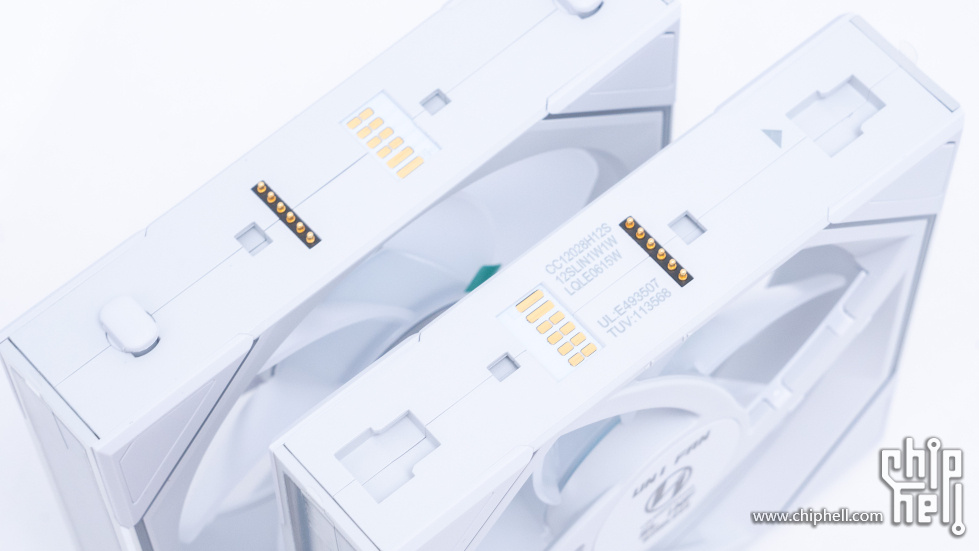

连接方面依旧采用UNI FAN 一样的互锁设计，这样可以方便连接使用。而且只需要有一个单独供电即可实现多把风扇的供电需求，省去了理线的繁琐。

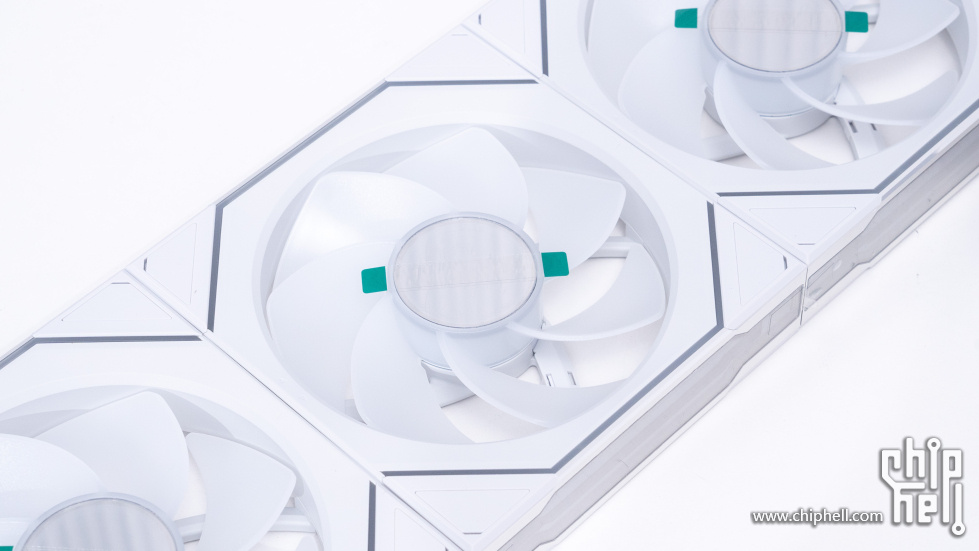

风扇正中以及侧面均采用无限幻境设计，颜值自然没得说。

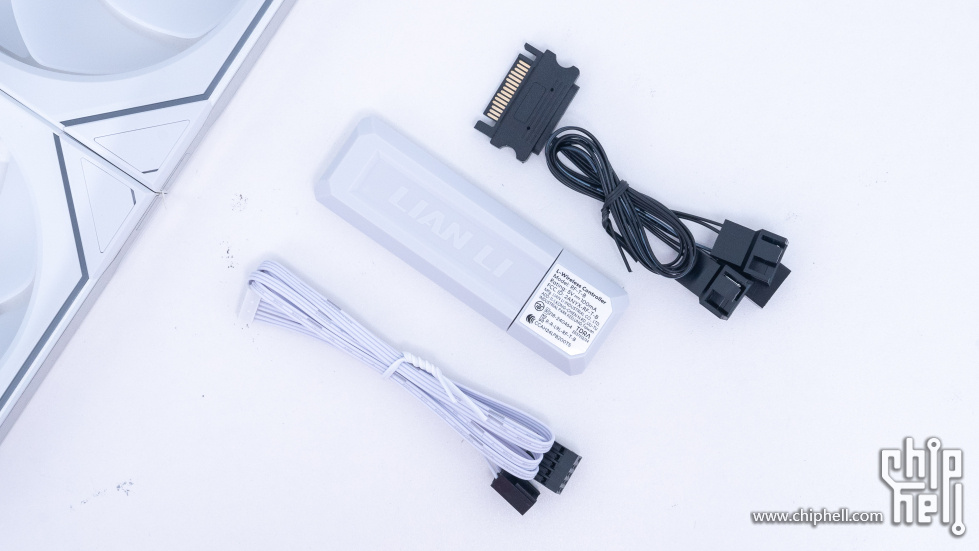

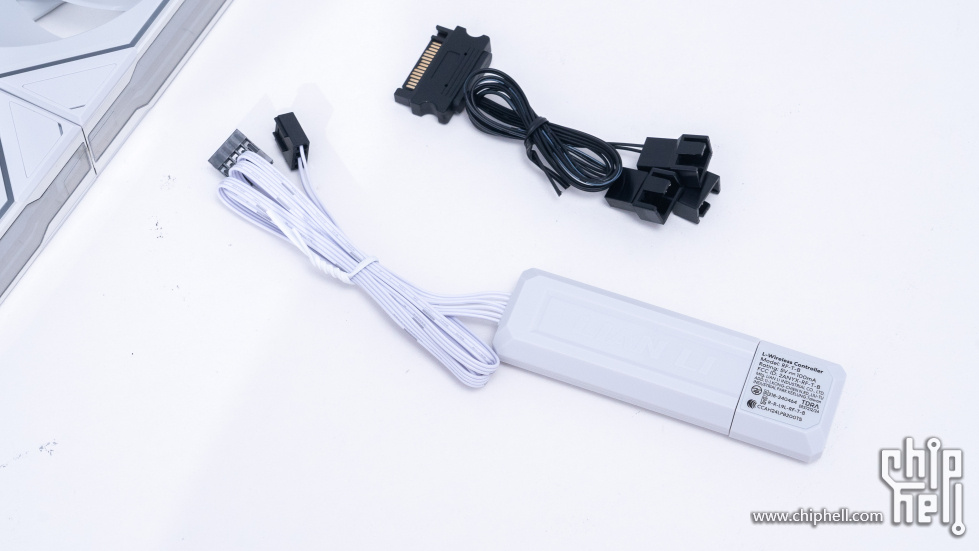

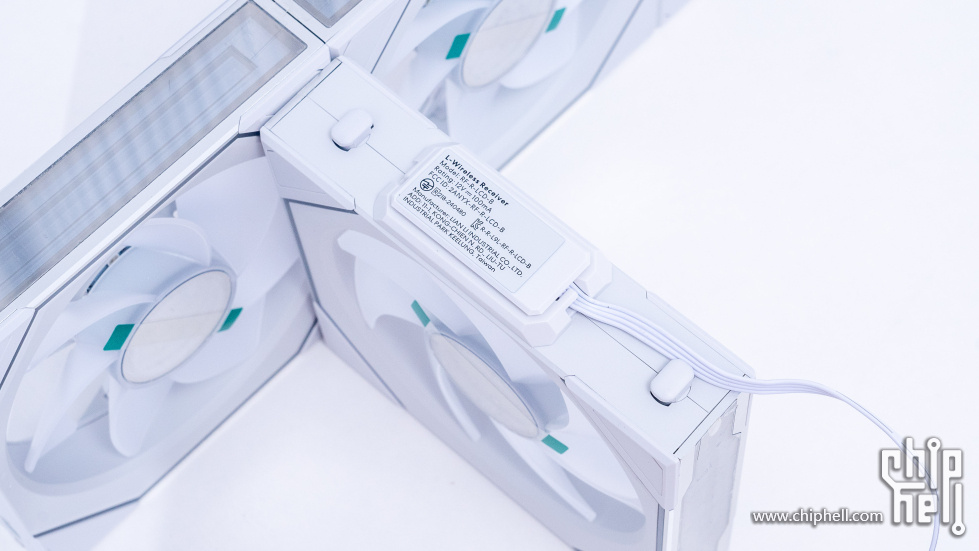

细节方面，无线接收器也有白色可选。可以直接插在主机USB接口使用，或者通过扩展线材连接到主板内置的USB 2.0接口使用。




选择联力SL-INF 无线风扇最大的便利就是可以简单的通过一根线材接收器实现风扇的供电或者多组联力积木风扇的串联。当然如果想多组风扇串联，还需要购买三联包套装或者串联附件。



电源是追风者的AMP GH850，850W白色全模组电源。搭配RTX 5080或者RTX 5070Ti显卡配置都非常合适。



与整机配色风格一致，硬件选择上都是白色的主机风格。追风者的AMP GH850符合金牌ATX 3.以及PCIe5.1标准，8年质保服务。

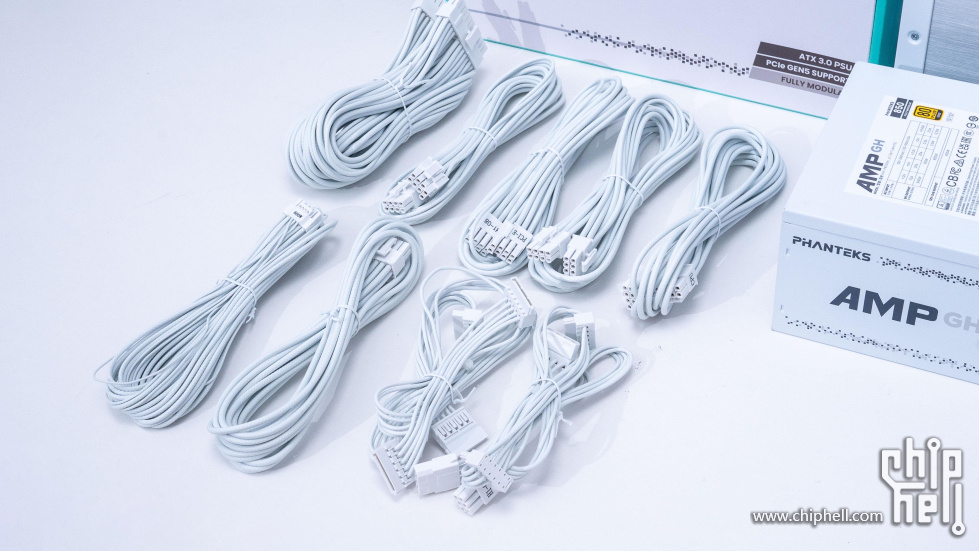

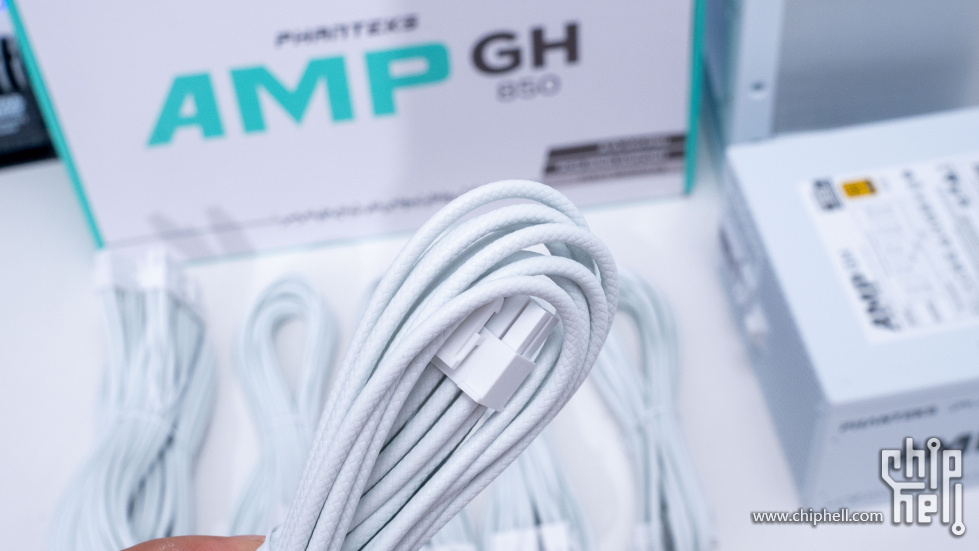

白色电源配置了全套白色的蟒纹线和理线梳设计，可以看到追风者的蟒纹模组线主线都非常粗壮，直径可达2.5mm粗，这也是我最近用过电源中线材做工最扎实的了，很多千元电源都没有这个规格的电源线。

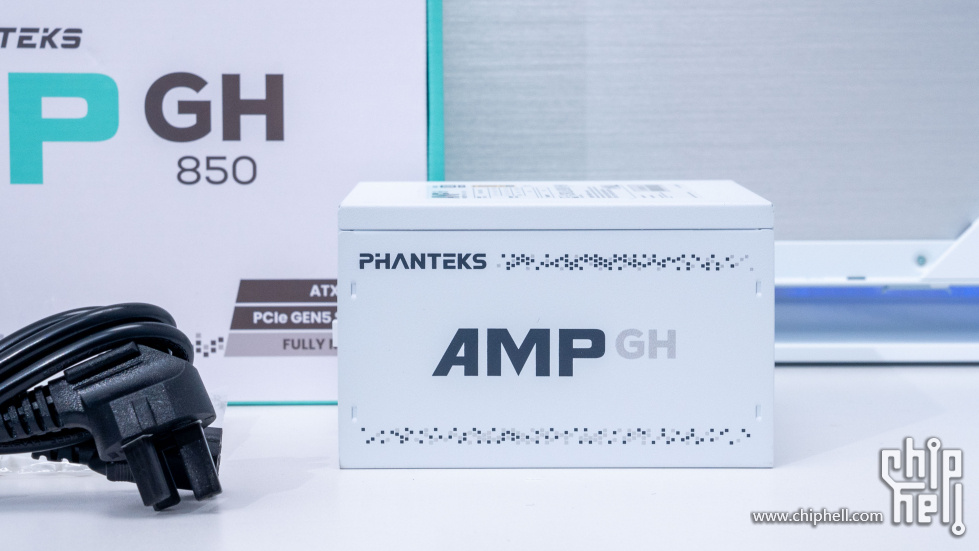

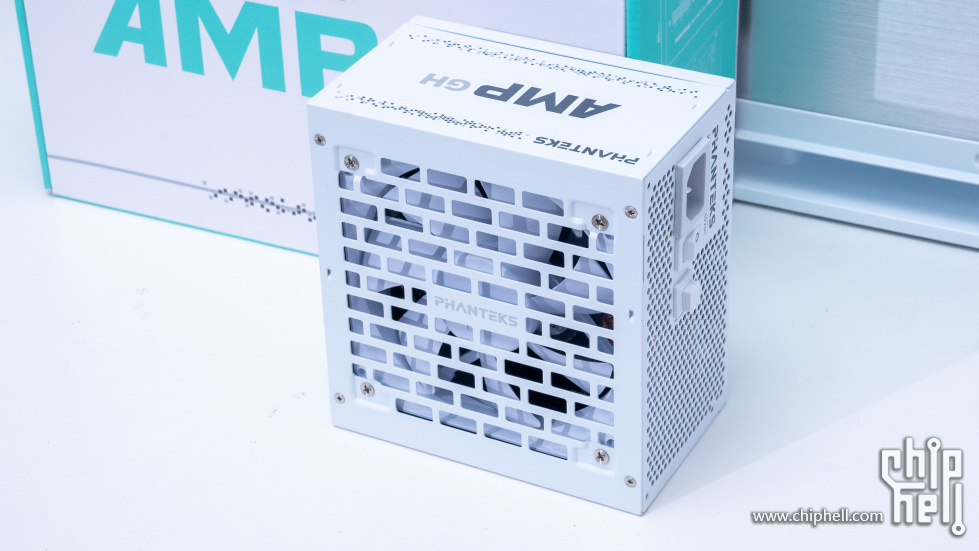

电源本体标准ATX电源设计，尺寸为14x15x86cm。14cm的尺寸一直是追风者AMP GH系列电源的优势，乃至最高的AMP GH 1200W白金电源都是14cm尺寸的，对于玩家非常友好。

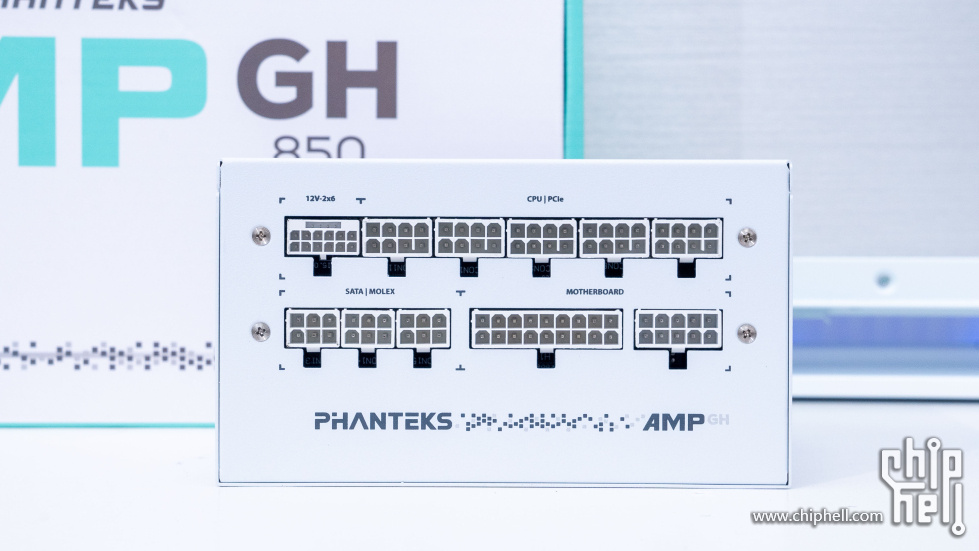

接口方面原生12V-12x6 的16 Pin接口设计，可直接为PCIe 5.1显卡、扩展卡提供至高600W的供电能力。




性能测试：

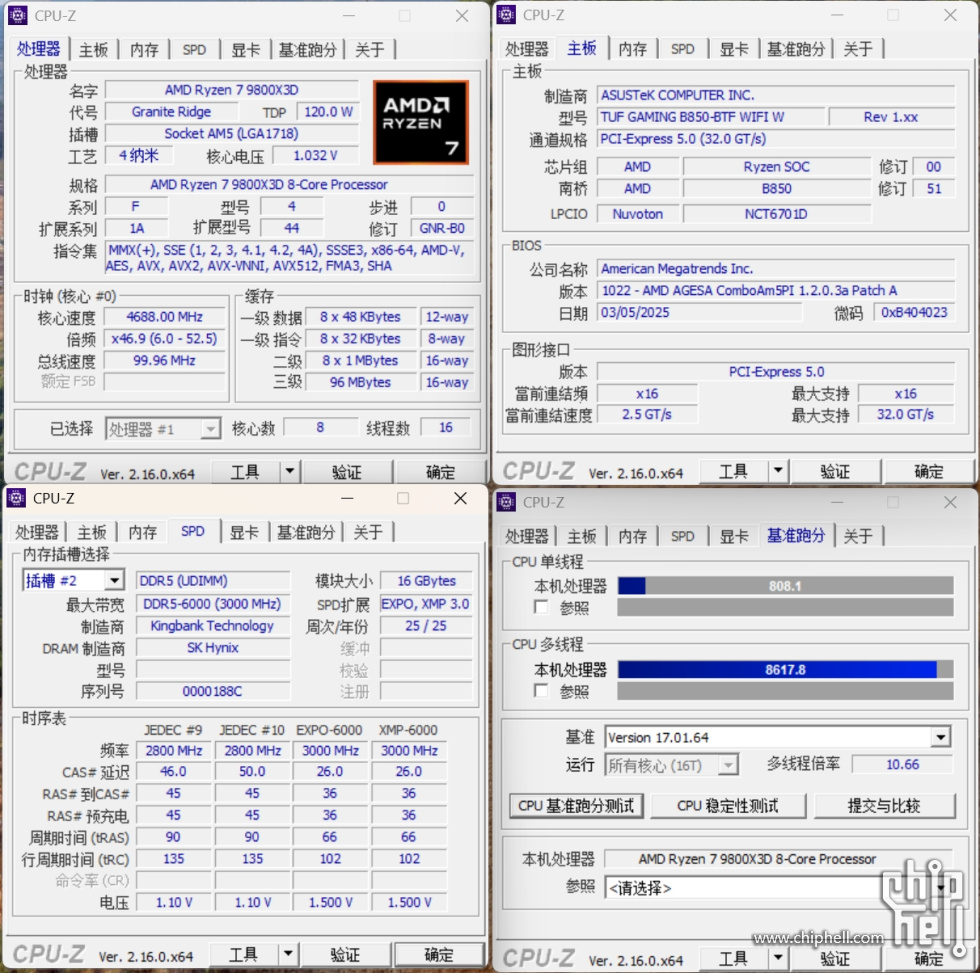

CPU-Z查看主板与处理器基本信息，测试成绩为手动PBO之后成绩。

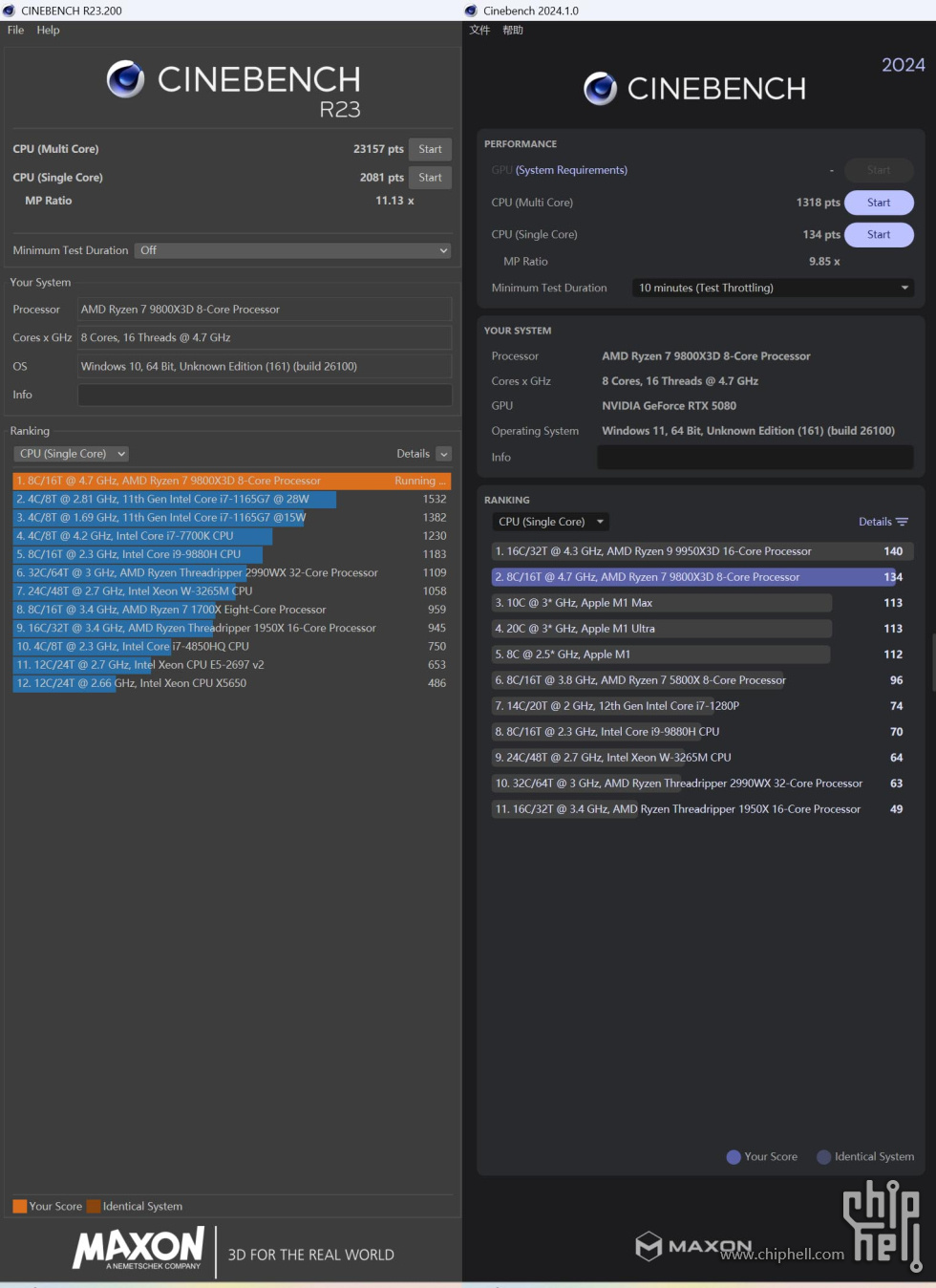

CINEBENCH R23 以及2024 测试成绩。

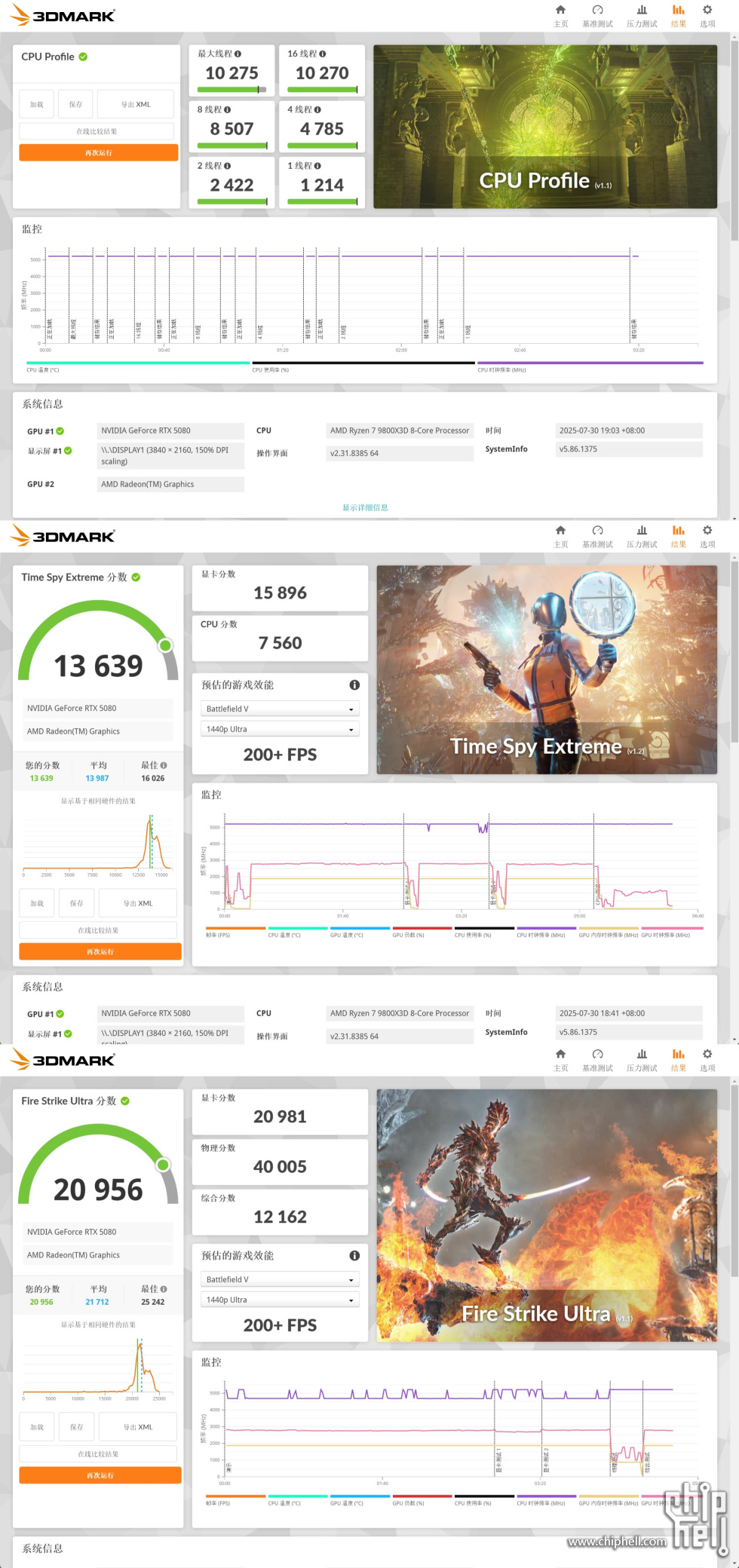

3D Mark 处理器以及综合性能测试。

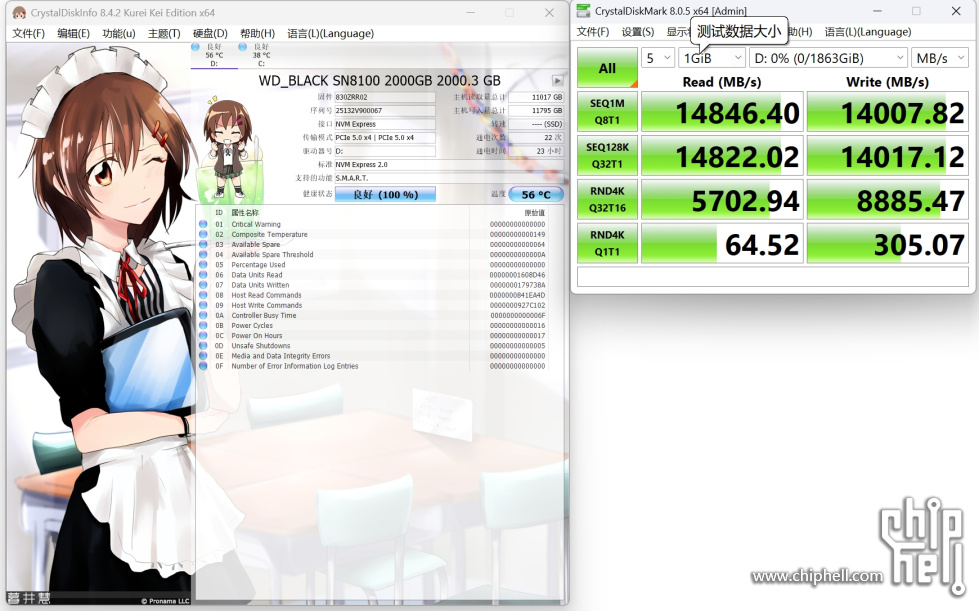

WD_BLACK SN8100 PCIe 5.0 2TB的CrystalDiskMark测试成绩。

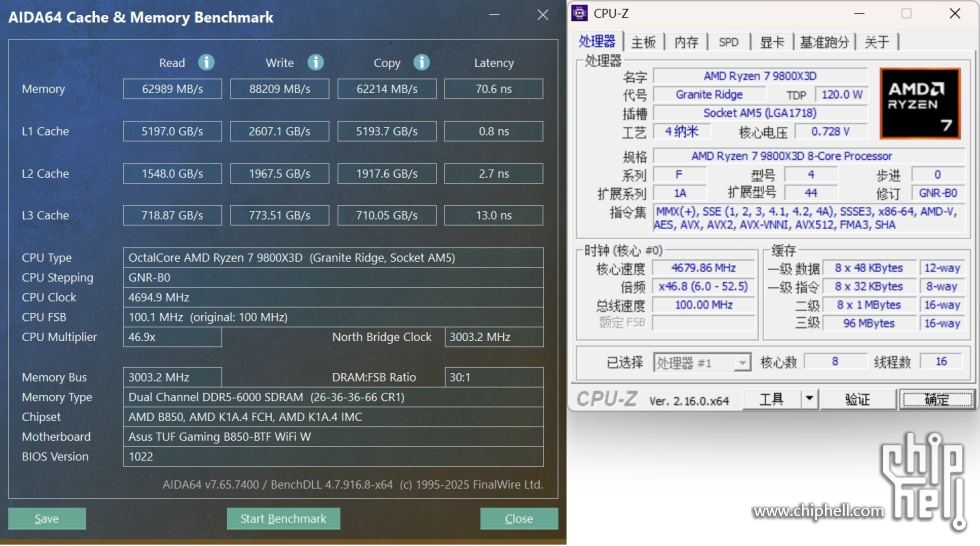

金百达的星刃白RGB DDR5 6000Hz CL26 AIDA 64内存读写测试。

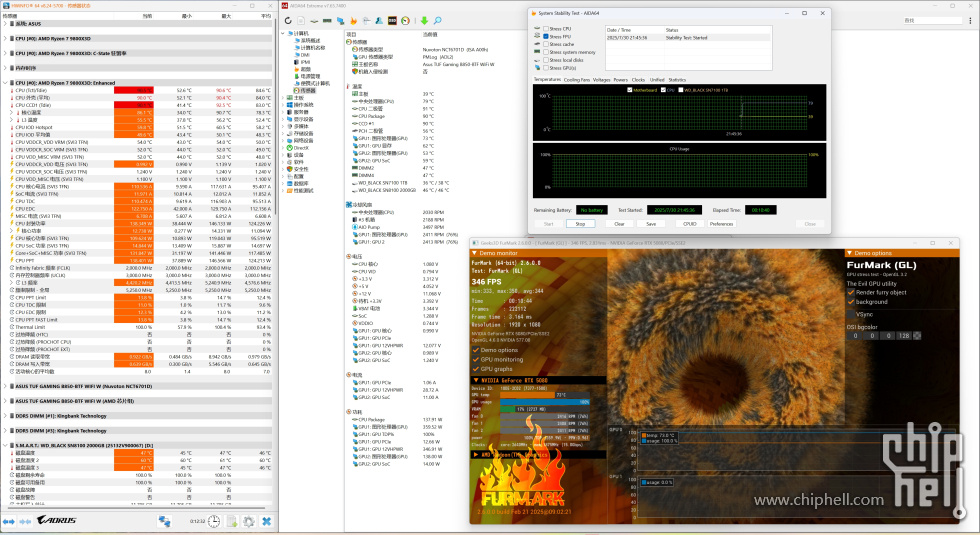

双烤测试下9800X3D处理器温度90℃，功耗：138W；显卡温度：73℃，显卡功耗：360W。



游戏测试参考。



在黑神话悟空游戏未开启DLSS 4时，平均帧数不过49帧。

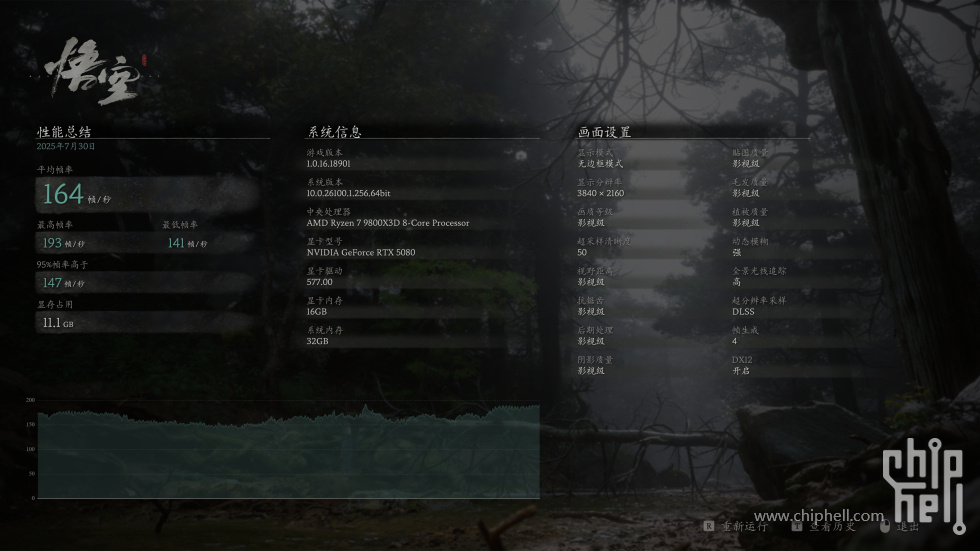

开启DLSS 帧生成4X模式下，黑神话悟空游戏平均帧数来到了164帧。





以上就是这样，不知道这套配置各位是否满意？
