Jonsbo W2 评测

2014-8-29 08:15| 发布者: nApoleon| 查看: 202593| 评论: 148|原作者: lwmboss|来自: www.chiphell.com

摘要: 记得去年年末chiphell为大家评测过来自乔思伯的一款体积并不小巧却拥有钢炮本质的ITX机箱W1(链接http://www.chiphell.com/article-9319-1.html),而就在近期乔思伯又以W1的外观为蓝本推出了这款采用新结构并能支持XL ...
外观解析

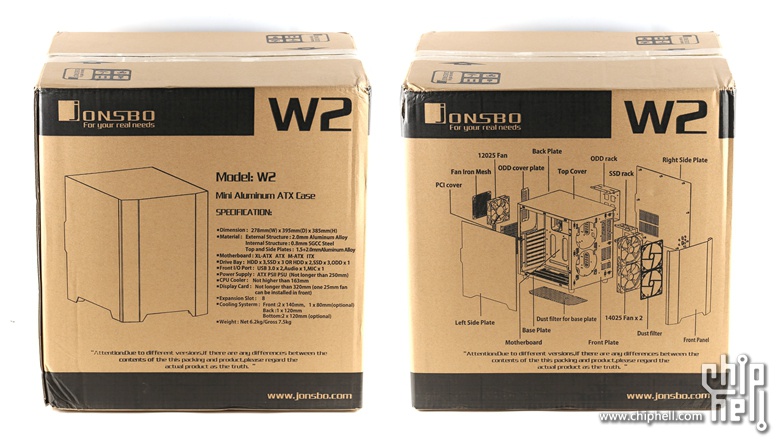

全英文语言的外包装,正反两面是详细的规格参数以及机箱内部结构图。

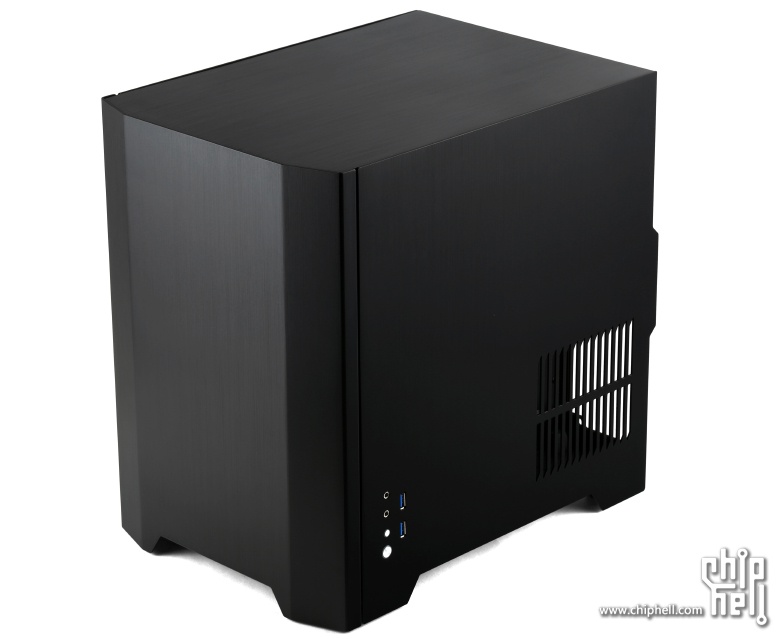

机箱外观一览,W2依旧是外铝内钢结构,外观设计上与之前测过的W1区别不大,主要不同之处在于开孔位置的变动,比如W1机箱左侧板+顶部的冲孔与前脸细长的吸入式光驱位在W2身上已经看不到了,而W2的右侧板靠后的角落则多了一处散热隔栅。

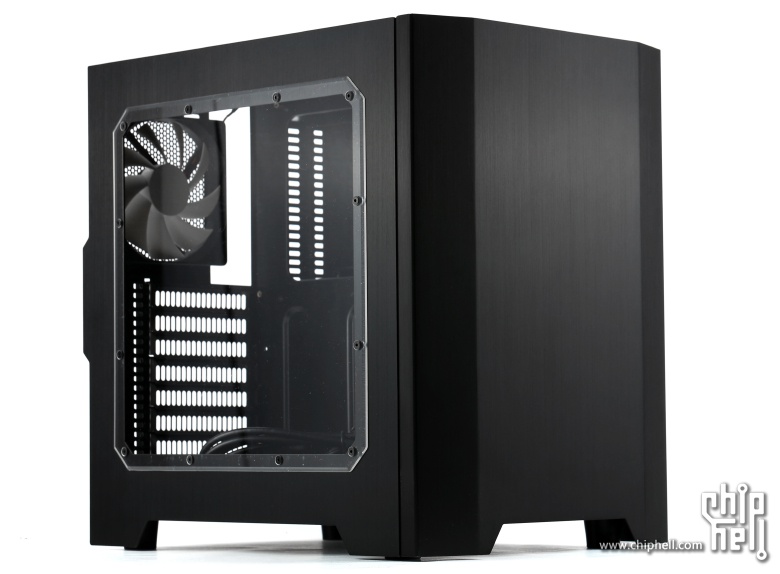

这次拿到的是侧透版,下图能看到左侧板上的亚克力侧透窗口面积不小。

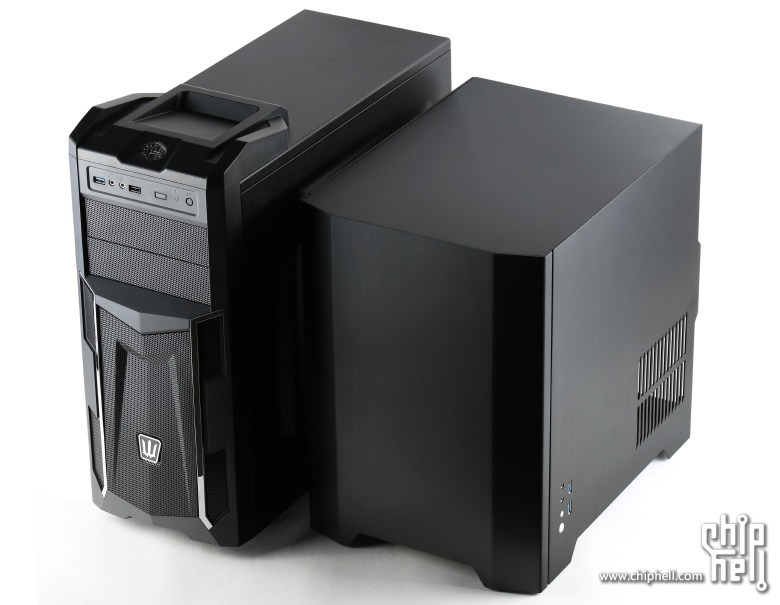

为了能让大家更直观的看出W2的体积,这里我拿来了一台入门级中塔游戏机箱放在W2的旁边,尺寸上的差别大家感受一下,对于一款能支持XL-ATX主板的“小机箱”个人觉得W2在尺寸上已经控制得很不错了。

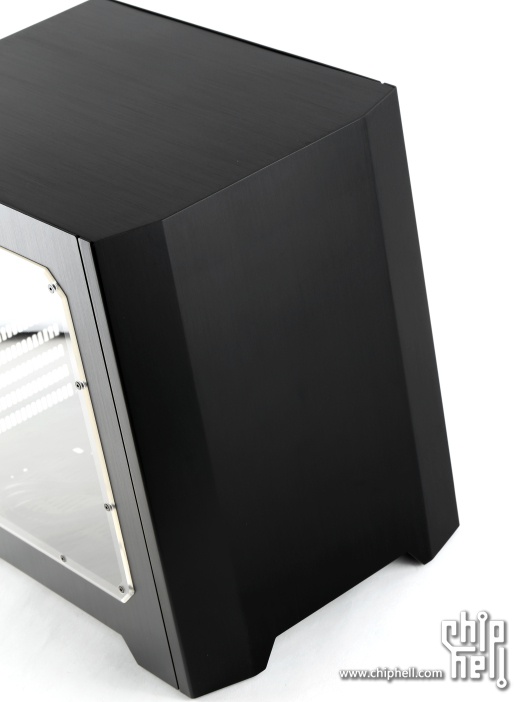

前面板并非单调的平面,而是经过两次折弯凸显设计感,前脸与顶部与侧板的接驳处也是直/钝角过渡,与乔思伯V/U系列的圆弧过渡形成鲜明对比。


机箱前面板底部的开孔显然是前置风扇的进风口。

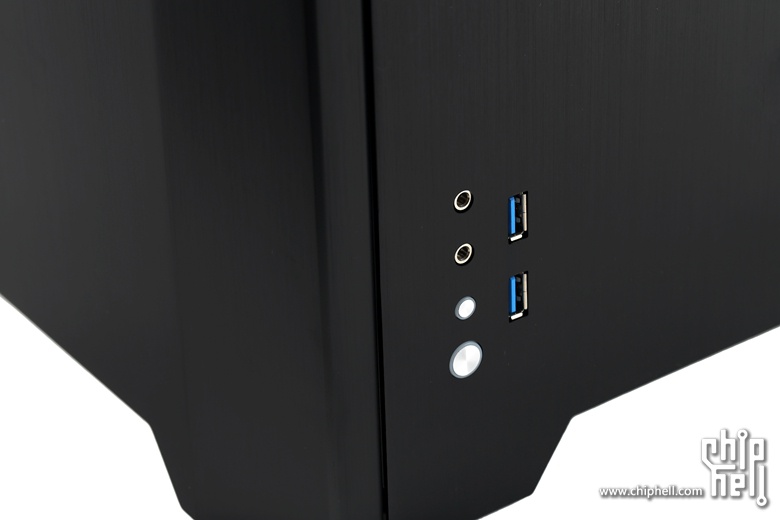

为了不破坏前脸的整体性,机箱的I/O功能区设计在右侧板前下部,从左到右依次是音频输入/输出接口,Power/Reset按键(兼指示灯),USB3.0x2。

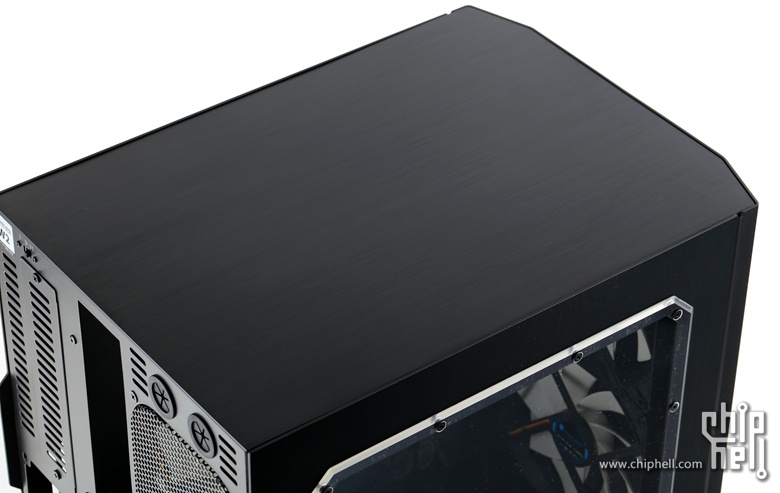

机箱顶部无任何开孔,相信抱怨W1顶部全是洞的玩家这回肯定满意了。


机箱右侧板配备了“屏占比”很高的侧透窗口用于展示用户精心挑选的硬件。

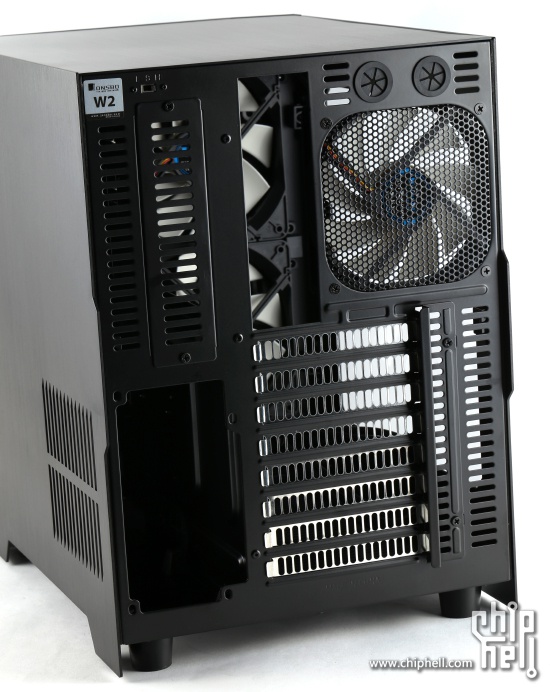

机箱尾部一览,这里能看出箱内的大致结构,即采用左右分仓设计,板卡区位于左侧主仓占据箱内三分之二的空间,而电源位与存储区则相反在右侧副仓占据剩余三分之一空间。

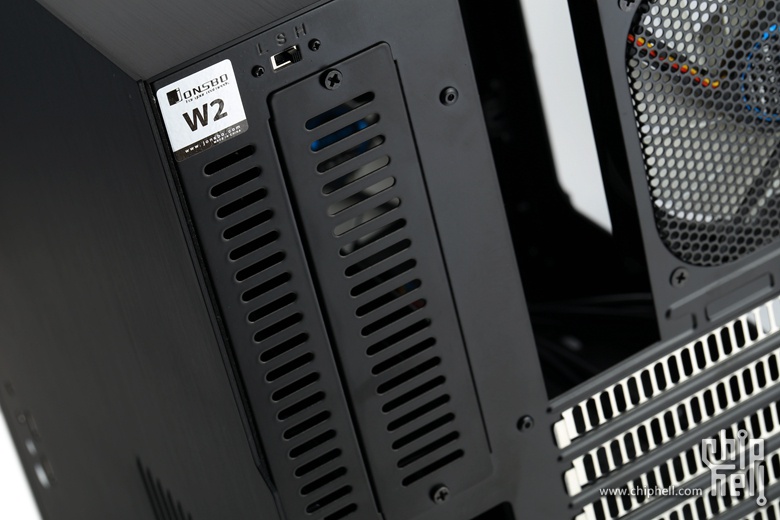

尾部左上角能看到一片挡板,这里是一个外露的5”位,以往在机箱前部的光驱位挡板在W2上却设计在机箱尾部了。

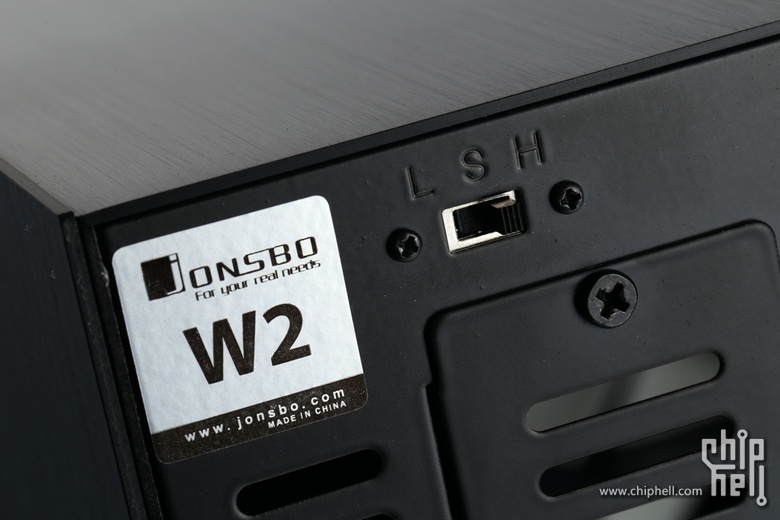

挡板上方还提供了一个简易的风扇调速器(内部有3PIN风扇接头x3)

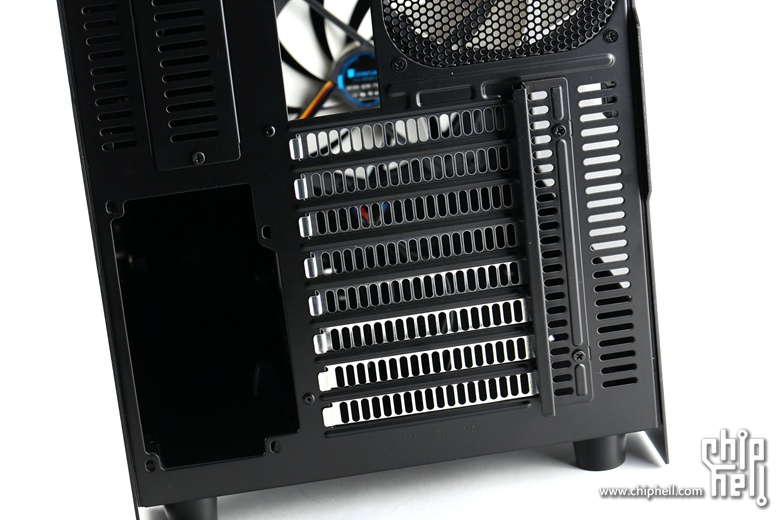

W2能支持XL-ATX规格的主板,PCI扩展槽妥妥的8条,向全塔看齐的节奏。

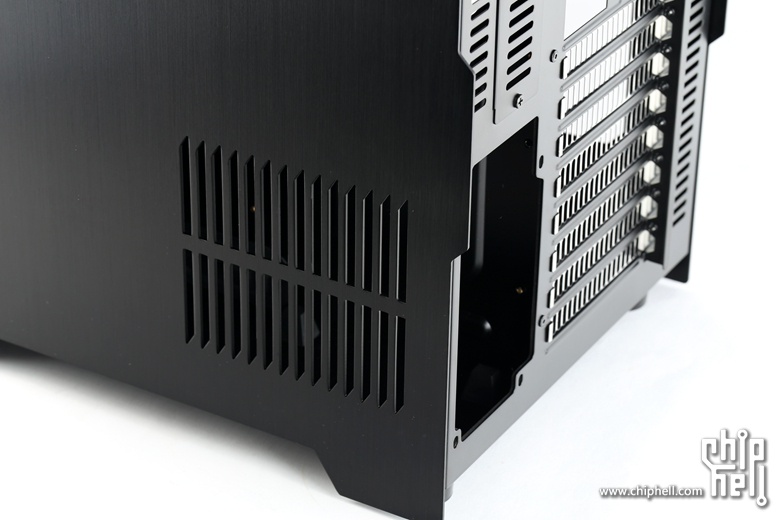

右边侧板右下角的长条状开孔是电源位的进风口。

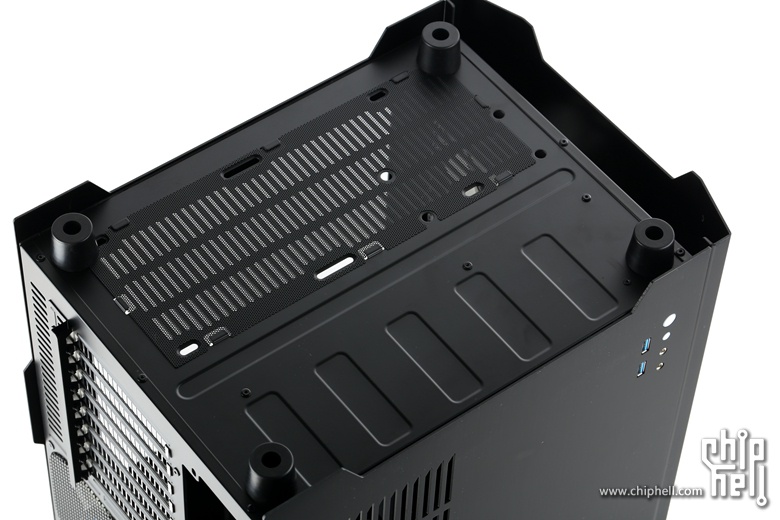

机箱底部一览,除开一些提高板材强度的冲压加强筋外还能看到两个12cm风扇位。

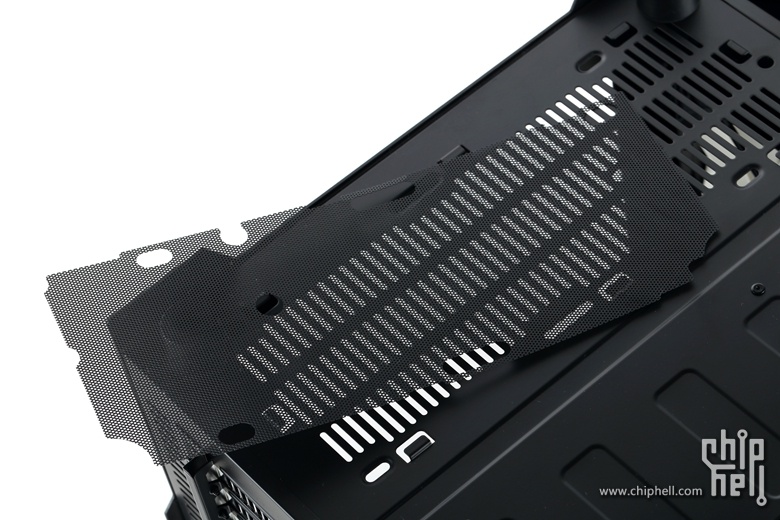

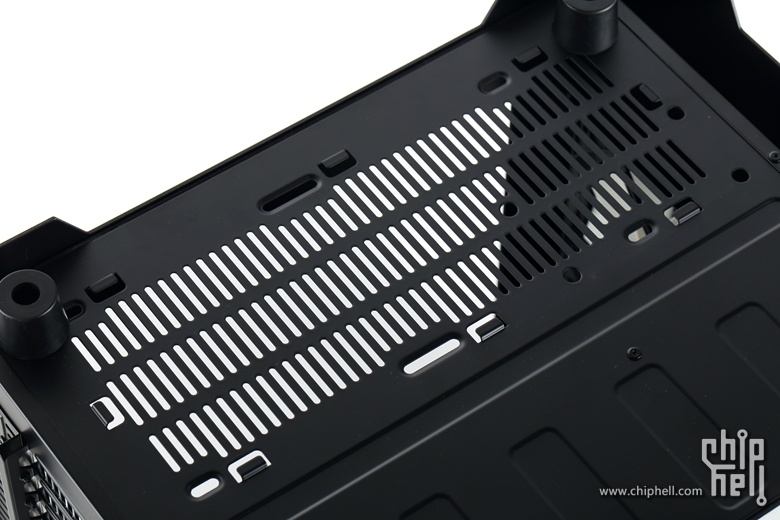

底部的防尘网略显寒酸,好在这里并不是一定要加装风扇。


防尘网下方对应两个12cm风扇位,水冷玩家也可以放置240mm规格的水冷排。

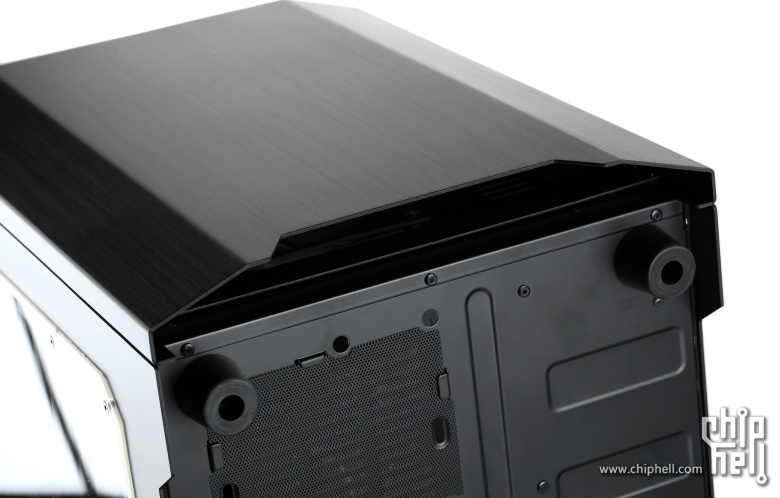

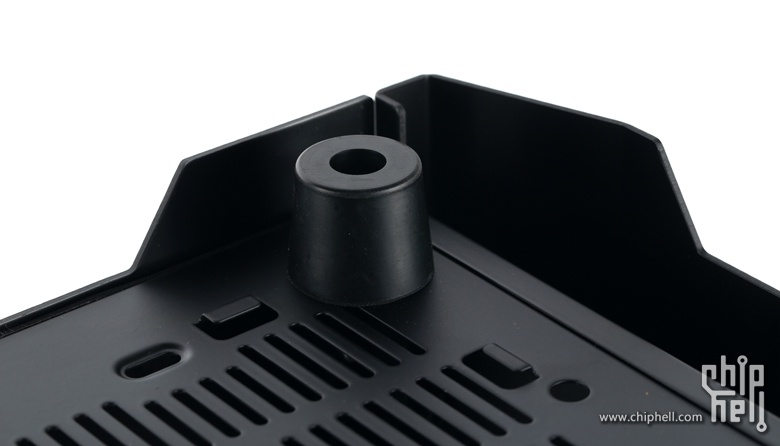

个头挺大的脚垫,能让机箱底板下方保持足够的空间用于散热。
