ASRock Z170M OC Formula 评测

2016-7-27 14:36| 发布者: nApoleon| 查看: 71956| 评论: 69|原作者: DiamondBall|来自: www.chiphell.com

摘要: “超频”由于电脑性能直接相关而一直是PC DIY的是重点话题,发展至今主板厂商也都有针对超频重点优化的系列.ASRock华擎的超频系列主板便是OC Formula(超频方程式),一般每一代只按板型大小各出一款.在前一代的Z97芯 ...
产品解析

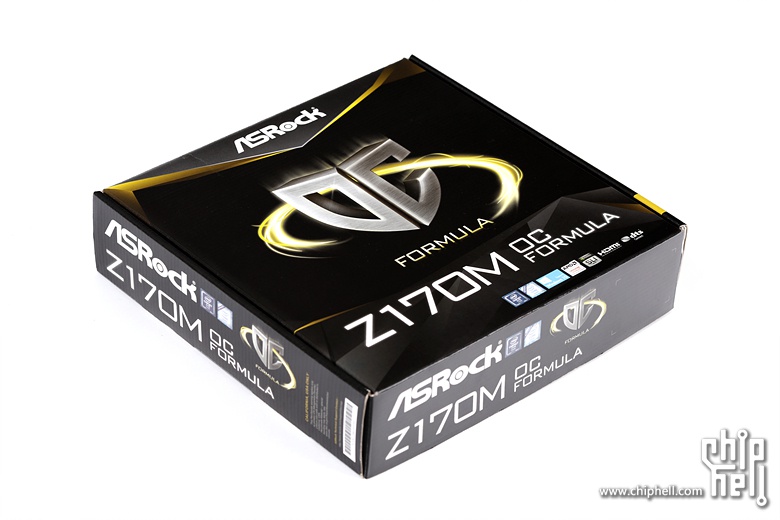

非常普通的纸盒外包装,没有诸如翻页式封面和提手之类的设计,尺寸上也比较”单薄”.

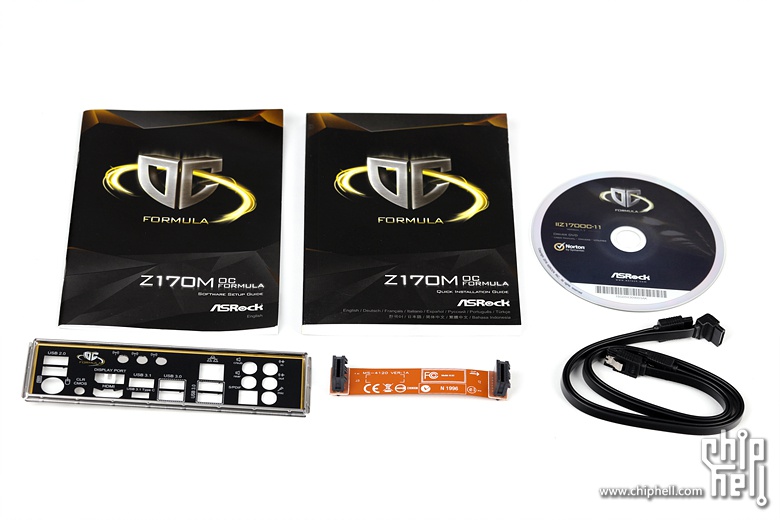

附件方面更是寒酸:两本说明书、驱动光盘、SLI连接器.挡板也只是在基本款的基础上增加了正面的彩印贴纸标,SATA线更是只有两根,几乎就是入门型的配置.

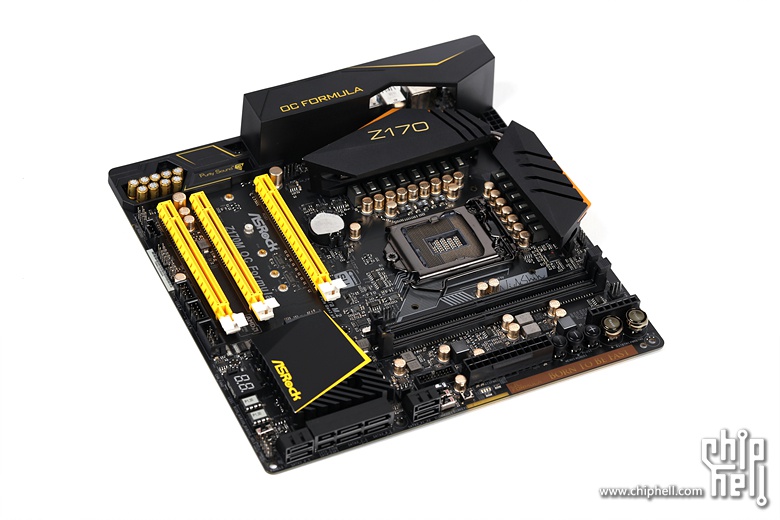

然而主板给人的感觉和外包装与附件的表现相比就有着巨大的反差,应该说Z87时那个走高规格路线的小板OCF又回来了.这款主板也是延续了OC Formula的黄黑配色,尺寸规格是完整的24.4cm宽的Micro ATX.

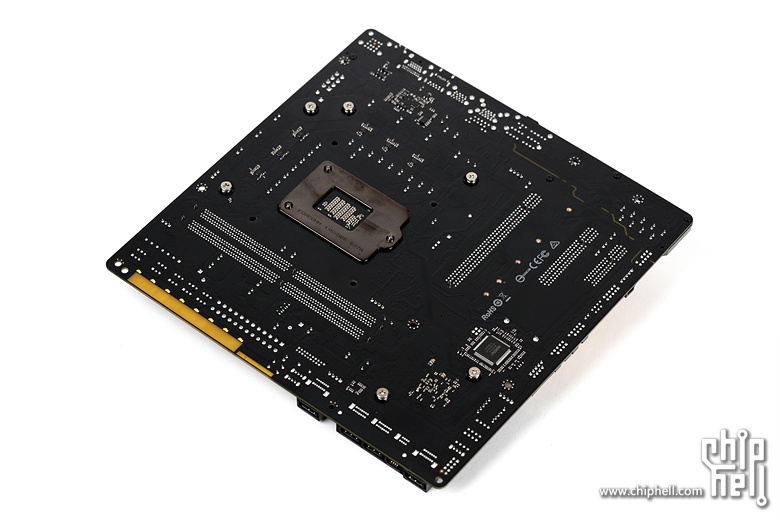

主板背面.

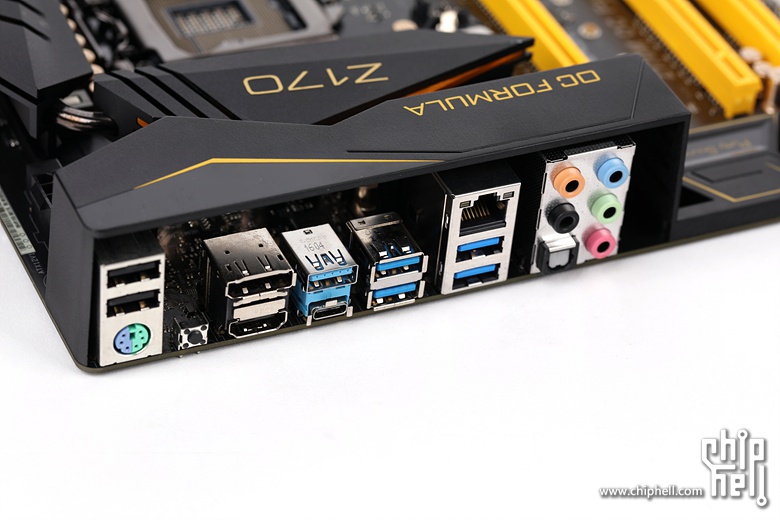

背面接口一览:两个USB 2.0、一个键鼠通用的PS/2、四个USB 3.0、一对不同形态USB 3.1、一个LAN、一个HDMI 1.4、一个DP 1.2、5个3.5mm音频口和一个S/PDIF光纤输出.还有一个恢复BIOS设置的按钮.

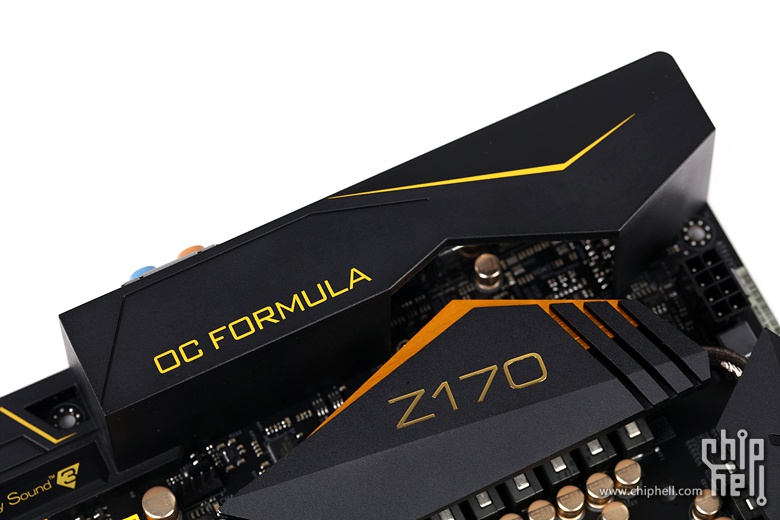

虽是小板也没有舍弃流行的边缘护罩设计,并且还是覆盖全边缘的高配形式.接口处上方是装饰性的OC Formula字样.

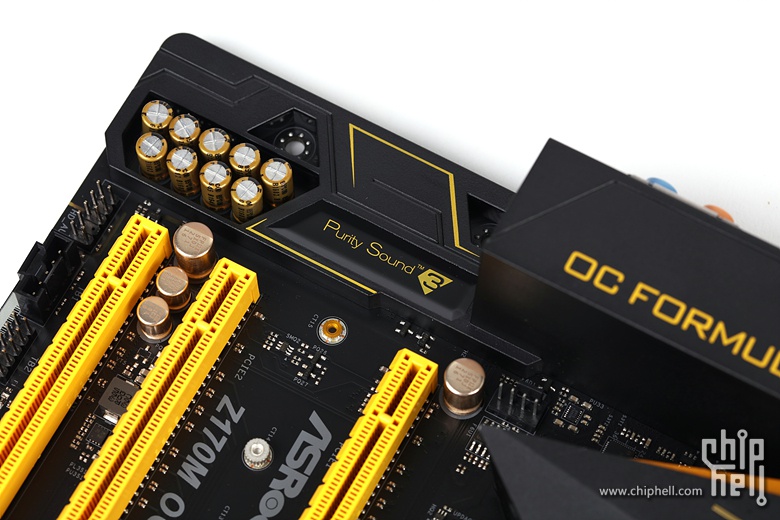

延伸段仍是按惯例标明音频方案名.

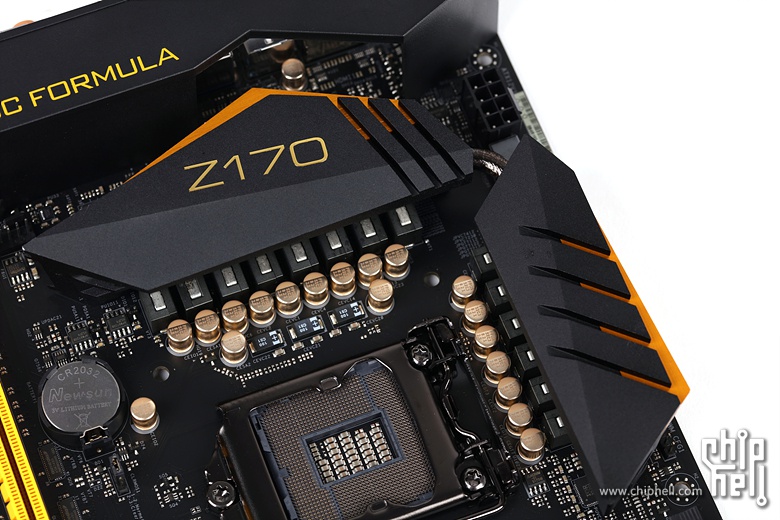

CPU供电的散热片则是和ASRock自家的Extreme系列上的几款高配置型号相同的带热管型.配色上似乎因为直接照搬的原因而出现了一些偏差.

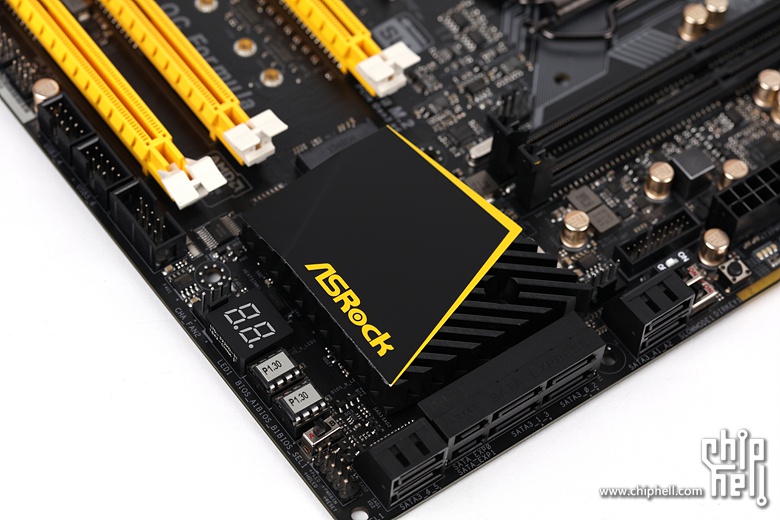

芯片组散热片的颜色就没有这个问题,限于空间尺寸上没法和大板上的相比.不过也作了更多开槽来增加散热面积.

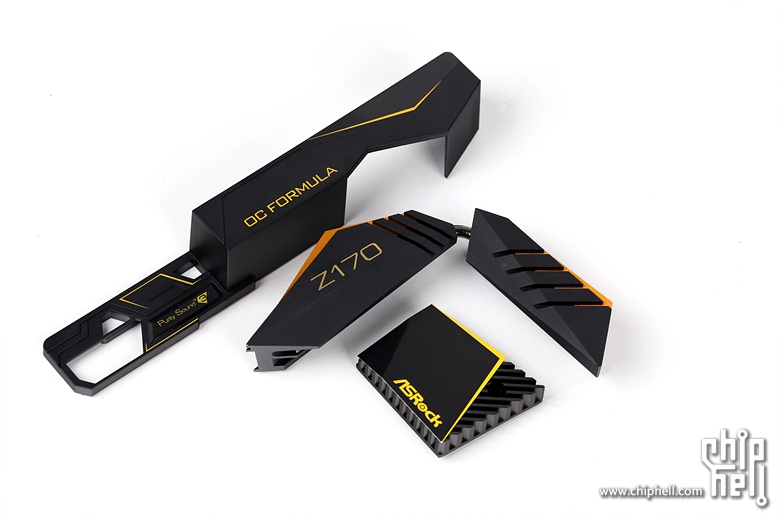

散热片和护罩全套.

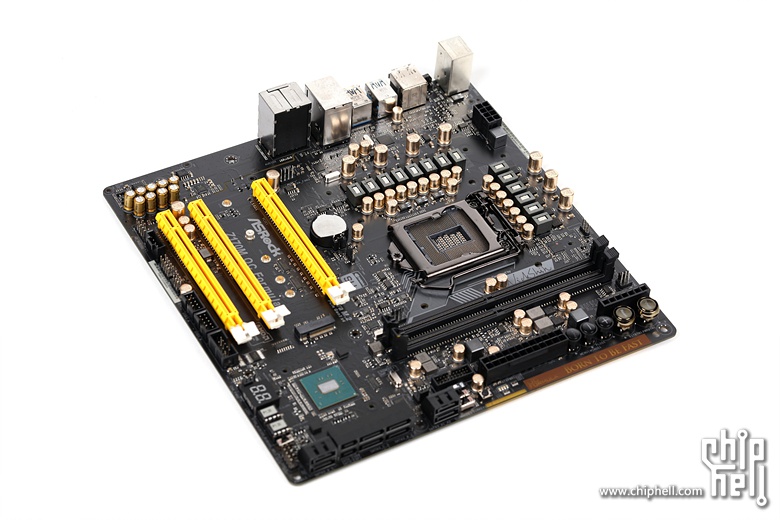

无散热与装饰的全貌.板载了5个4-pin风扇接口(标记CPU散热用2个和机箱用3个).其他接口还包括Thunderbolt接针和COM接针等.总体用料风格和ASRock同代中高端型号相同,如使用了标称105℃下12000小时寿命的固态电容等.


LGA 1151 CPU插座.

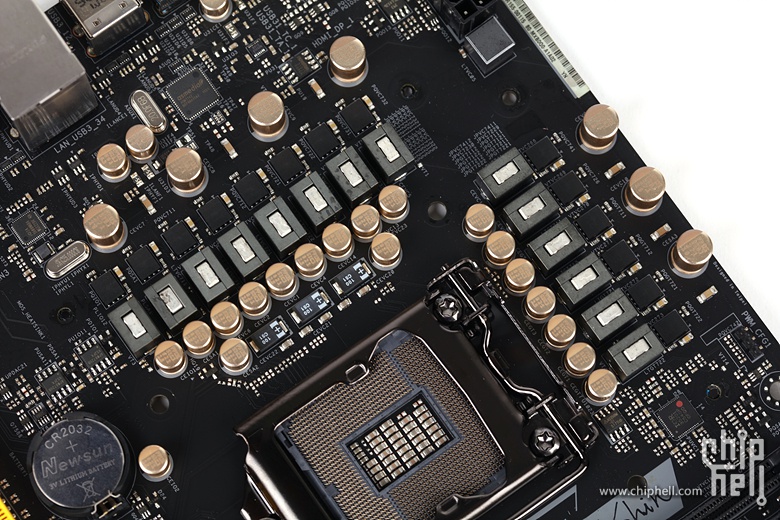

CPU供电为8+4+1+1相(核心+核显+SA+IO).

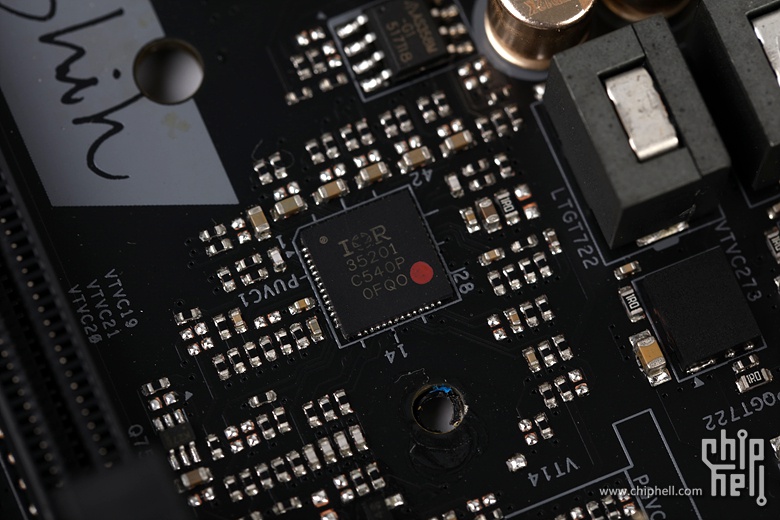

CPU供电主控芯片为IR35201.

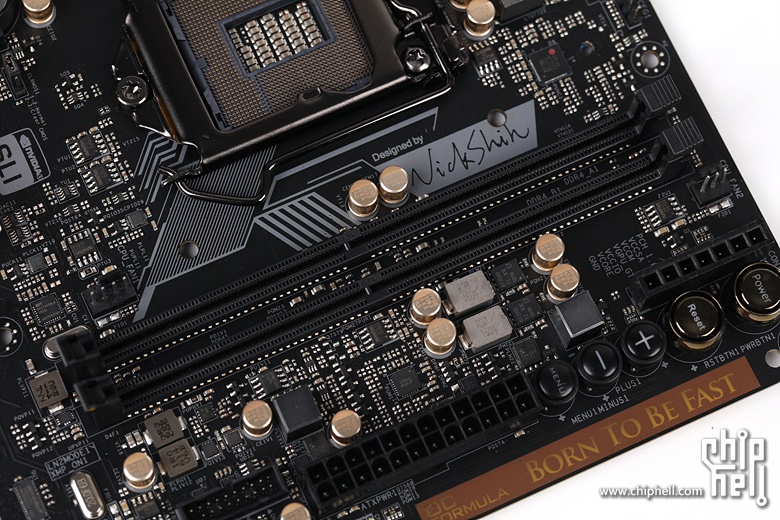

内存槽的配置应该是这块板子最大的亮点.作为一款全尺寸的Micro ATX却”意外”地只提供了两条DDR4 DIMM.而这一刻意的退让行为带来的回报便是更强的内存超频潜力,官方标称的经过验证的内存超频支持度也是一口气达到了4500MHz以上.


扩展插槽方面则是三根PCIe 3.0 x16.其中最左侧的一根来自于Z170芯片组提供,最大支持x4.右边的两条则是来自于CPU,支持x16+x0或x8+x8两种组合.支持AMD CrossFireX和双卡模式的NVIDIA SLI.

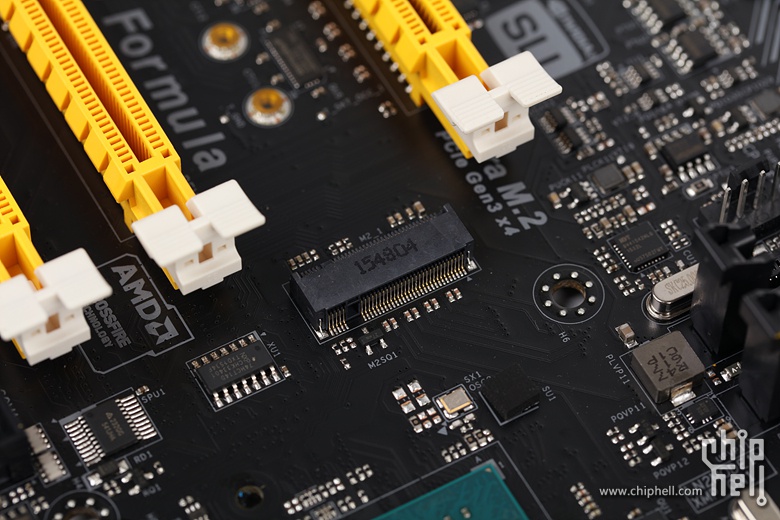

中间则还夹着一个支持SATA 6Gb/s或最大PCIe 3.0 x4类型SSD的M.2 Socket 3,支持2230/42/60/80/110五种尺寸.只是位置来说因紧靠显卡这一大热源,不易于散热.

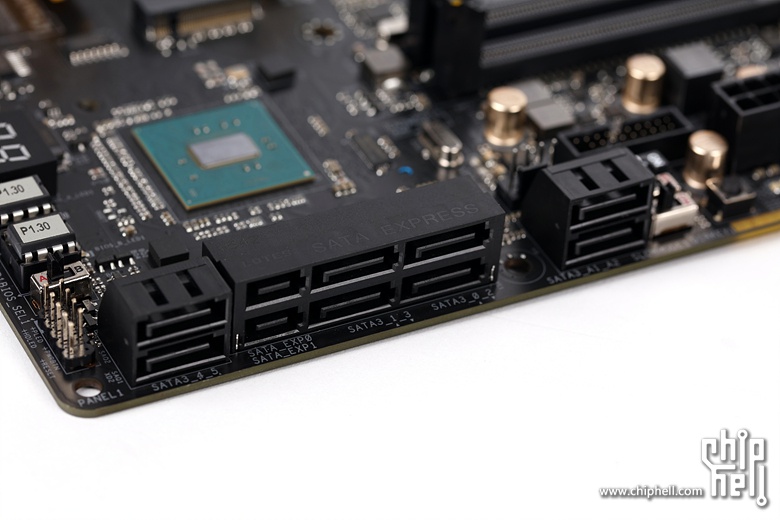

其他存储接口还包括4个SATA 6Gb/s和两个SATAe,每个SATAe亦可作为两个SATA 6Gb/s单独使用.SATAe和左侧的两个SATA 6Gb/s为Z170原生接口,支持由RST提供的RAID0/1/5/10.剩余两个SATA 6Gb/s为ASMedia ASM1061提供.而在M.2/SATAe的资源共享方面ASRock的做法一贯比较水,M.2接口与靠上方的SATAe(包括其中的两个SATA)共享,同时只能使用一个,无论两个接口上连接的设备类型是否错开.

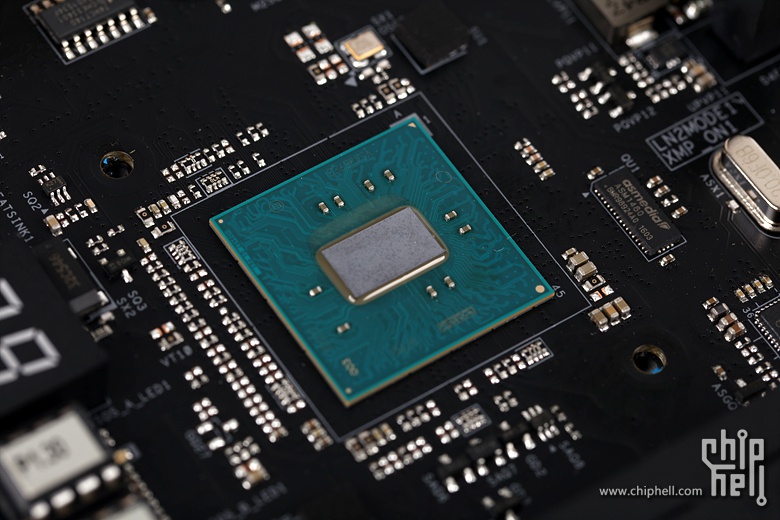

Z170芯片组.

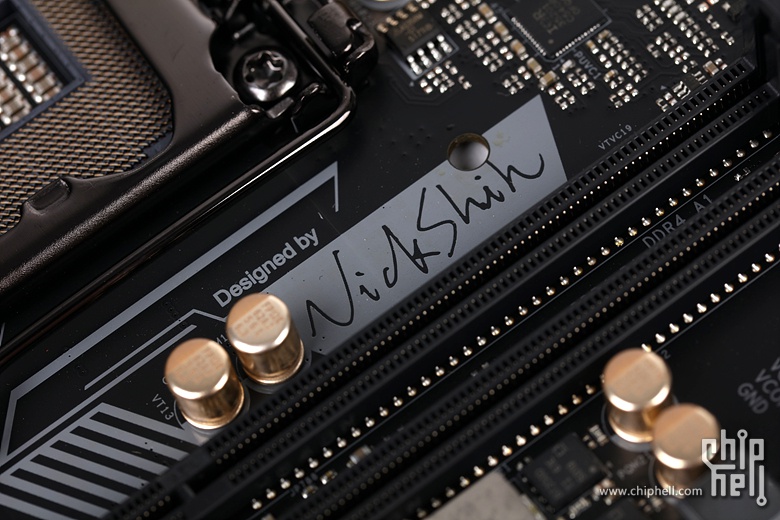

已效力ASRock多年的超频老司机Nickshih的签名印刷版.


边缘的装饰灯带:OC Formula - Born to be fast(超频方程式-为更快而生).

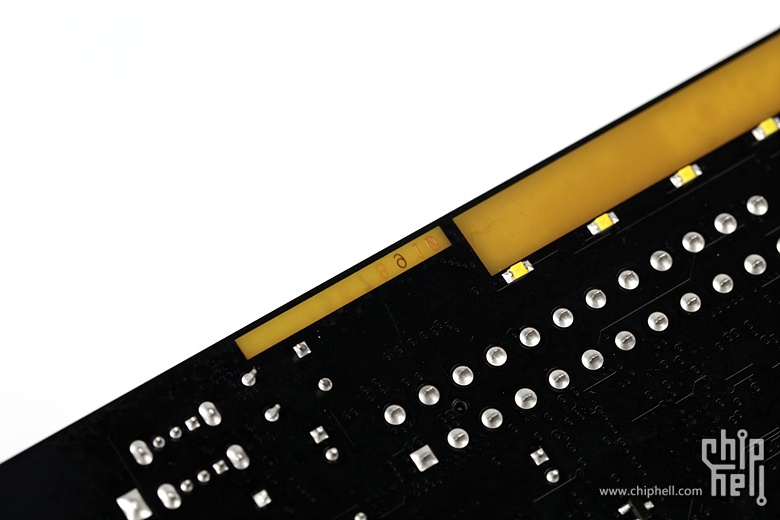

丧心病狂的10层PCB设计.

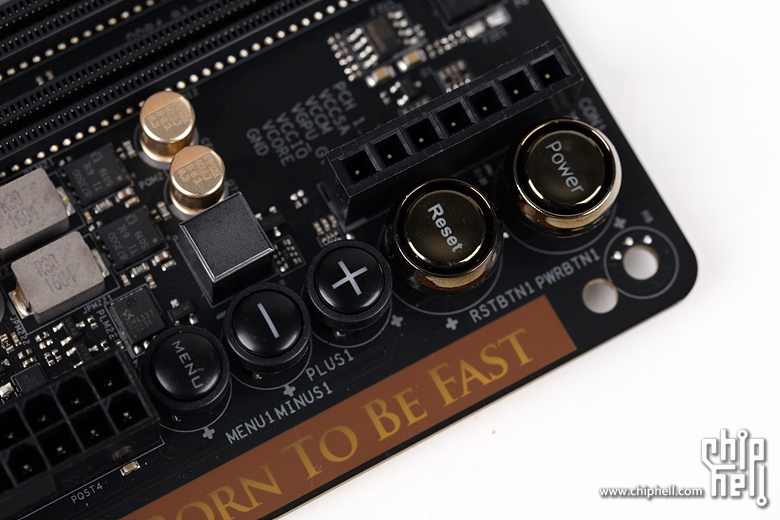

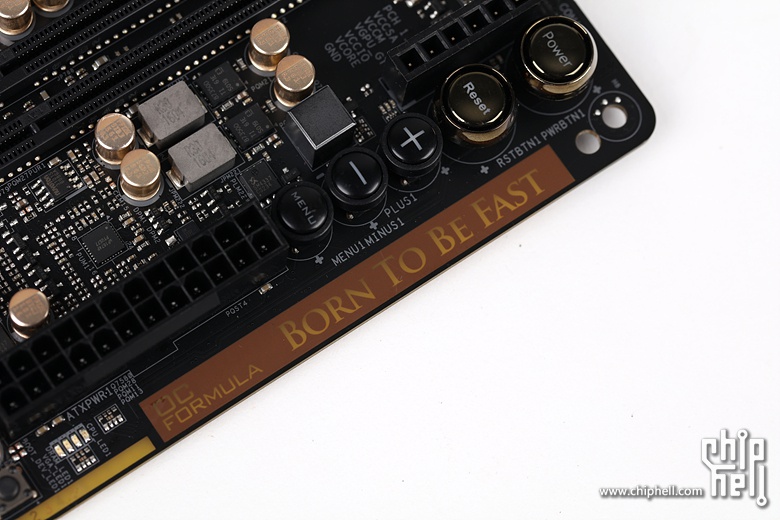

超频主题主板必备的按钮集.
最左侧的Menu键用于快速切换板载指示器的显示内容(温度/电压/时间);加减号按钮用于即时设置CPU倍频;Reset和Power则是常规的重启和开关键.上方还有一套带固定底座的电压测量点.

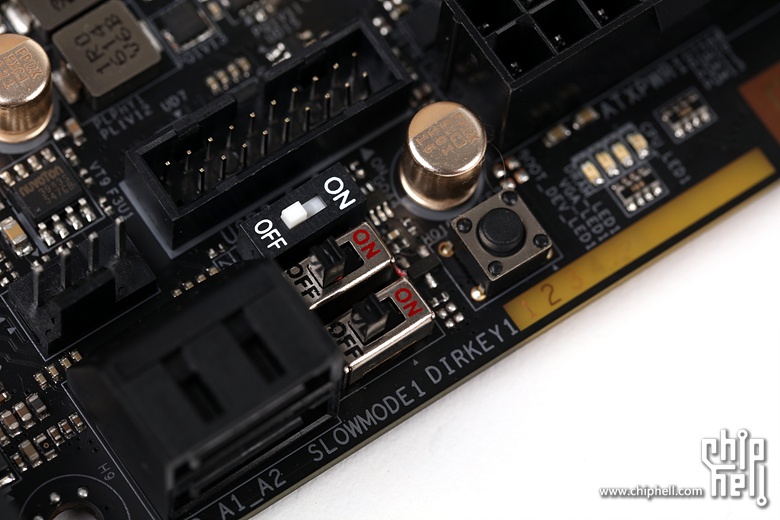

另一组开关.黑白色的是LN2模式开关,液氮超频时可能需要用到;紧挨着的是XMP开关,强制应用内存XMP设定;最下面是Slow Mode开关,强行以最低频率运行;右侧的DirectKey按钮用于重启后进入BIOS设置界面.

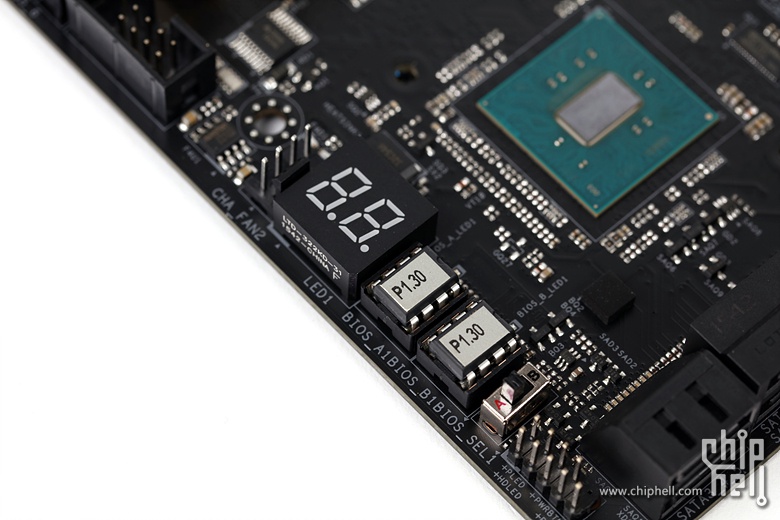

两位数的指示器、双BIOS芯片和切换开关.

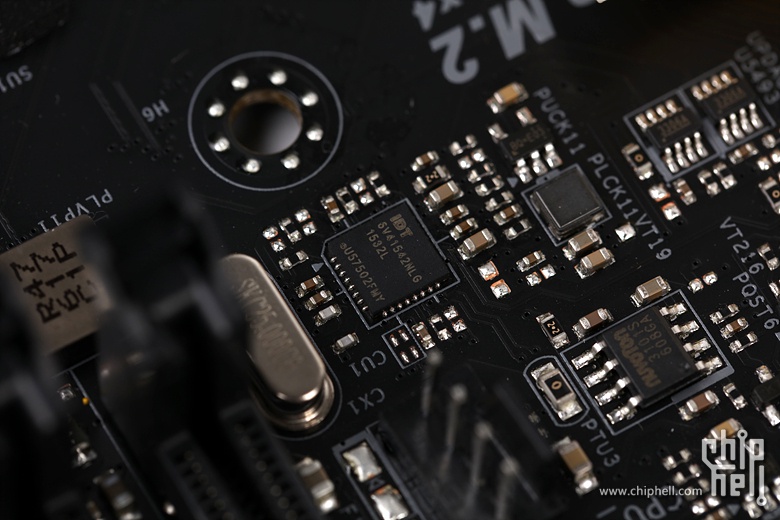

额外的时钟发生器,拓宽BCLK频率设置范围和提高设置精度.

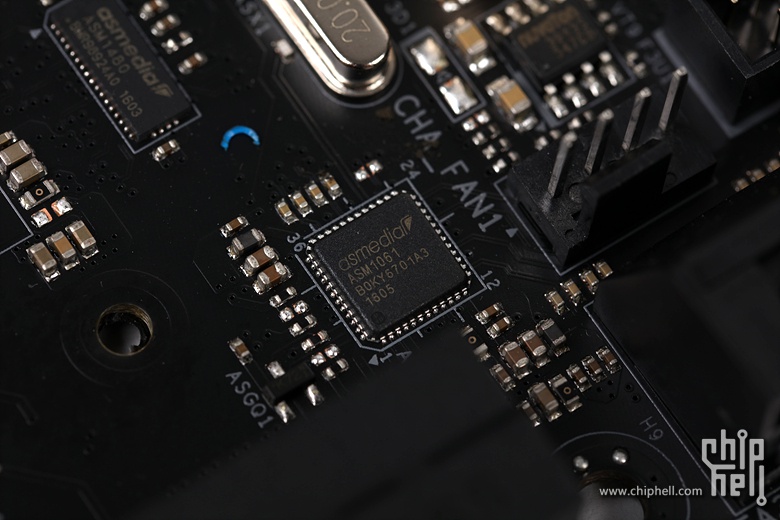

提供额外两个SATA 6Gb/s接口的ASMedia ASM1061.


Realtek ALC 1150音频解码芯片.

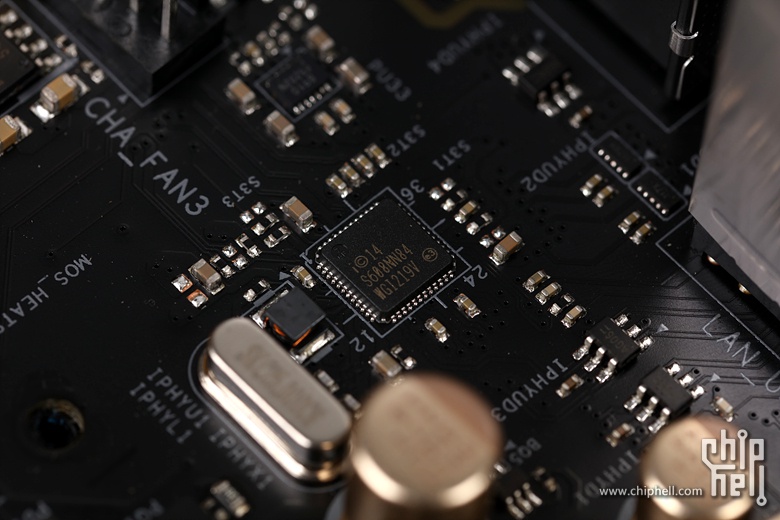

搭配100系芯片组的Intel I219-V千兆网PHY芯片.

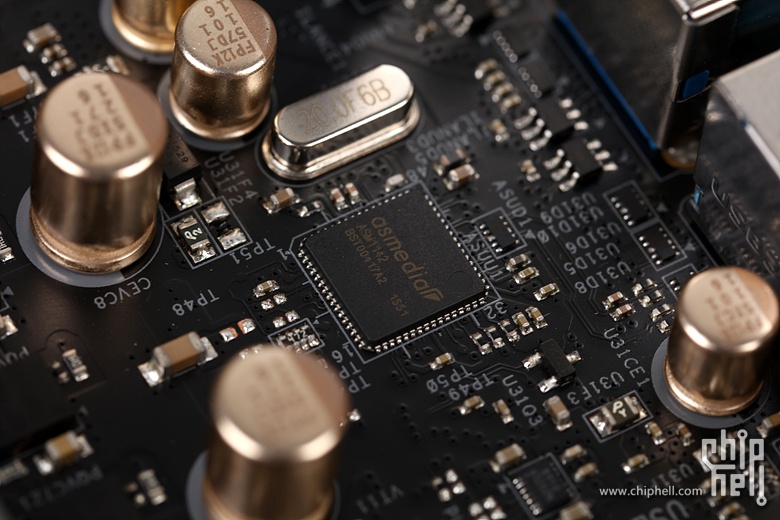

ASMedia ASM1142 USB3.1主控.
