Antec EA650G PRO 评测

2016-9-28 15:08| 发布者: nApoleon| 查看: 137223| 评论: 74|原作者: guryhwa|来自: www.chiphell.com

摘要: 安钛克ANTEC的EA GOlD PRO 650瓦电源是安钛克和京东商城联名推出的版本,必然兼顾品质和性价比,功率范围针对主流中端带独显硬件配置,拥有金牌效率认证,半模组化接线及静音的特点。通过拆解得知,EA650G PRO用的是 ...
测试篇
(一)静态测试
        待机功率:
        220V输入下,测试样品的待机电源电路消耗0.7W功率,待机电源的轻载绿色管理功能相当不错。

        静态运行测试:
        测试配置:

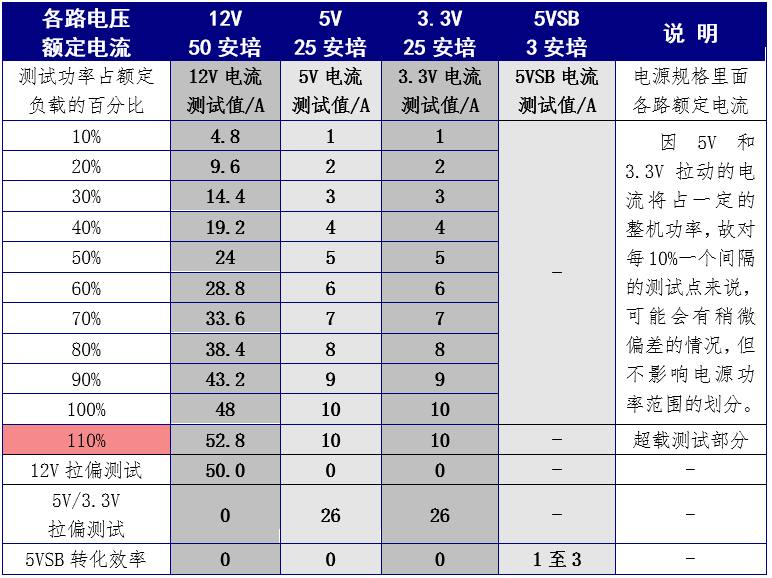

        结合EA650G PRO各路电流额定值,我们使用以下参数进行静态输出测试:


        电压稳定性测试

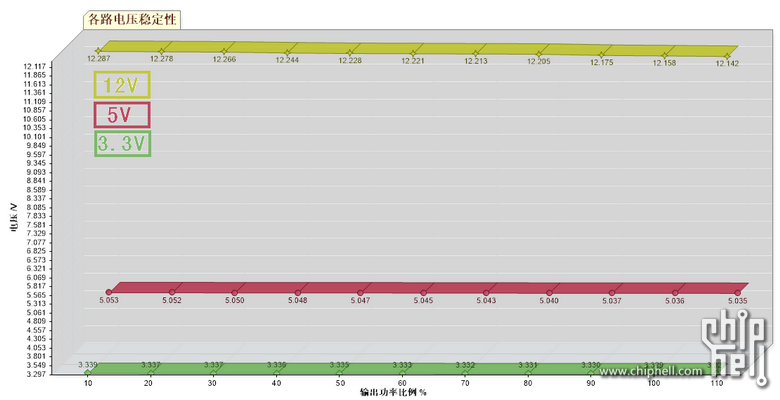

        考察各路电源在整个测试功率范围内的稳定程度,电压变动值越小越好。


        测试中在额定负载范围内的各路电压变动情况为:
    12V,线材输出端电压跌落1.18%;
    5V,线材输出端电压跌落0.35%;
    3.3V,线材输出端电压跌落0.36%。
        测试样品在全负载范围都能保持出色的电压稳定性。

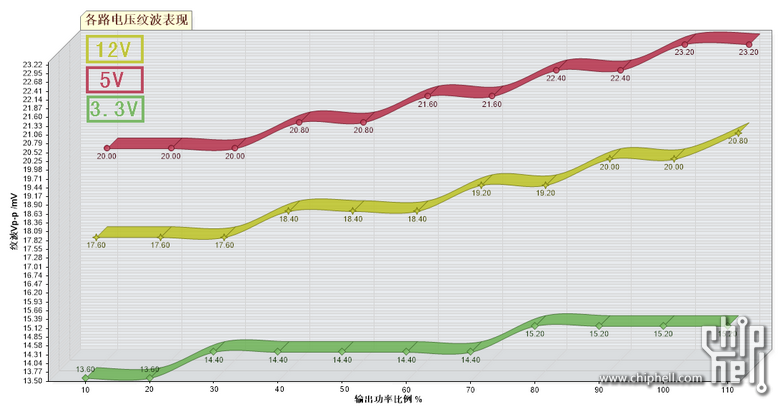

        电压纹波测试:
        考察各路电压在整个测试功率范围内的纹波峰峰值电压,值越小越好。

        在整机满负载输出功率时:
    12V电压纹波Vp-p值为20.3mV;
    5V电压纹波Vp-p值为23.2mV;
    3.3V电压纹波Vp-p值为15.2mV。

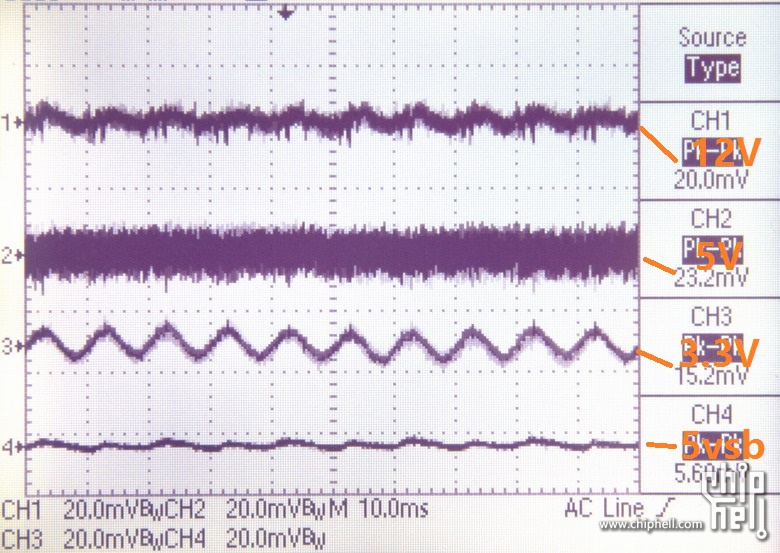

        整机满负测试的纹波图:

        看来虽然EG650G PRO各路输出电容使用的是TEAPO的电解电容,固态电容也寥寥可数,但是单个高达3300uF的电解电容堆料下去,输出纹波确实被压制得不错,在整个负载阶段各路文波上升幅度小,说明输出侧的储能电感抗饱和能力强,品质好。

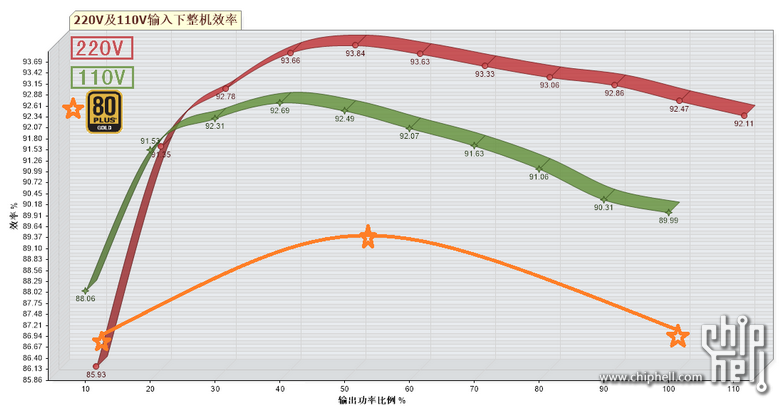

        整机转换效率测试:
        考察电源整机在整个测试功率范围内的效率表现。对一颗应用了多种提升效率技术的电源来说,达到80Plus金牌标准应该是件非常轻松的事情。

        从220VAC及110VAC两种输入电压下的效率对比可以看出,220VAC的效率表现明显好于110VAC,这是因为有源PFC校正电路有软关断,有源钳位PWM电路实现了软开关、输出应用了同步整流,整机效率表现超出金牌效率不少。110VAC下的满载转换效率有89.99%,220VAC下的则是92.47%(计分成绩)

        各路电压拉偏测试(负载调整率):
        考察各路电压在最大额定输出电流下的电压、纹波数值,其中红色字体标记的测试结果作为电压稳定性及纹波表现的计分项目:
    12V:输出50A,电压12.163V(初始电压12.289V),纹波17.6mV Vp-p电压波动-1.02%(计分成绩)
    5V:输出25A,电压5.030V(初始电压5.055V),纹波24.0mV Vp-p电压变动-0.50%(计分成绩)
    3.3V:输出25A,电压3.315V(初始电压3.341V),纹波16.0mV Vp-p电压变动-0.78%(计分成绩)
        对比以往CHH测试的全汉代工方案类似电源,如今的京东-ANTEC联名版EA650G PRO在纹波/电压稳定性方面的表现提升明显,依然保持了高效率。

        功率因素测试:

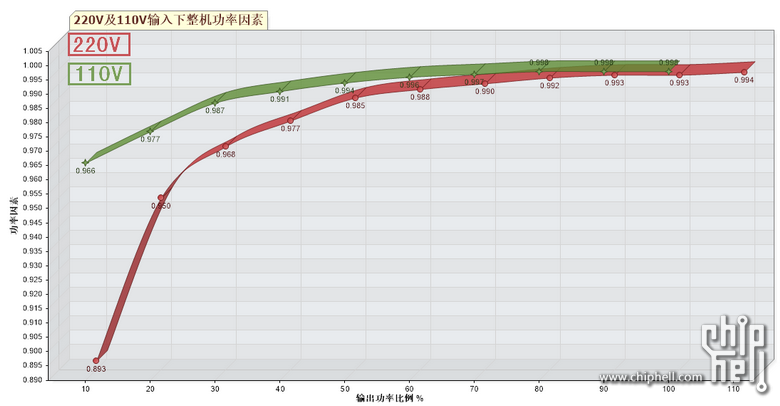

        测试功率范围测量整机功率因素。220VAC及110VAC输入测试均至100%额定输出功率。220VAC下的主动功率因素校正电路能把PF值提升至最高0.993,110VAC下的PF值则能高达0.998。


        风扇转速测试:

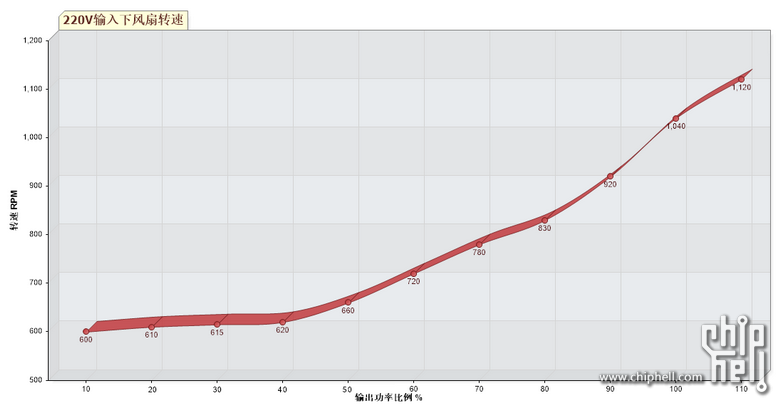

        在测试功率范围考察风扇转速与输出功率关系。以220V输入,开放式,室温25度为测量环境。
        在负载的绝大部分范围内,测试样品的12CM风扇均低于1000RPM,50%负载下仅约为600RPM,风扇的温控转速策略对比以往同方案电源具有明显改善,相信这个电源的装机静音表现同样是可以让人接受的。


        5VSB待机电源转换效率:
        5VSB输出为1A至3A(220VAC下)时,效率分别:71.1%、80.2%、82.2%。

(二)动态测试
        测试条件设置:在动态测试中按每路10%-30%额定输出电流情况进行测试,测试电源的高压DC2DC变换部分属于BUCK型衍生拓扑,我们连带把三路电压的动态测试的保持周期缩短至500us以看清楚这个电源的快速动态表现:
    12V:5A-15A,跳变保持500us,跳变摆率1A/us;


    5V:2.5A-7.5A,跳变保持500us,跳变摆率1A/us;


    3.3V:2.5A-7.5A,跳变保持500us,跳变摆率1A/us;

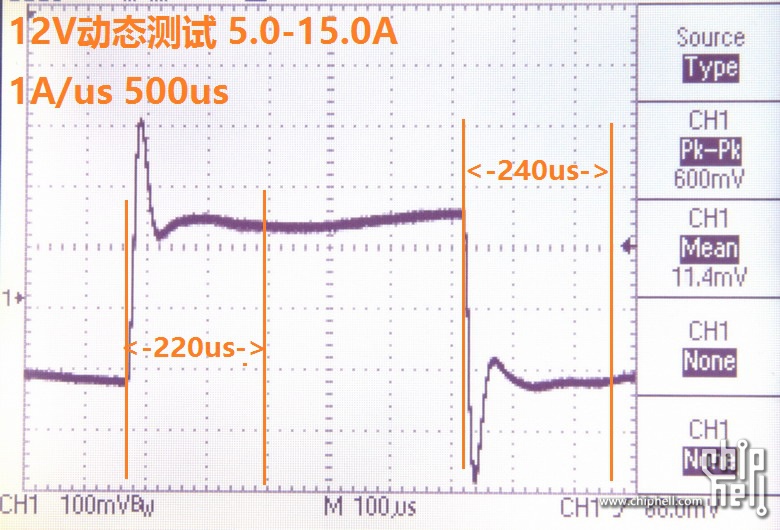

        12V动态性能:12V及5V两路电压动态下的波形调整曲线非常陡峭、干脆利落,在LLC电源大行其道的当下,很少见到有如此快速动态相应特性的电源了。12V电压电流上升、下降两种动态下的环路响应、电压重建时间均值分别为220us、240us(计分成绩),5V电压电流上升、下降两种动态下的环路响应、电压重建时间均值分别为350us、400us(计分成绩)

        5V、3.3V动态性能: 测试样品的3.3V属于电压控制的Buck型PWM电路。电流上升、下降两种动态下的环路响应、电压重建时间均值为分别为240us、280us(计分成绩)
        以上三路电压的动态表现好得让人惊讶,完全不输任何品牌的旗舰级电源表现。

测试评分:

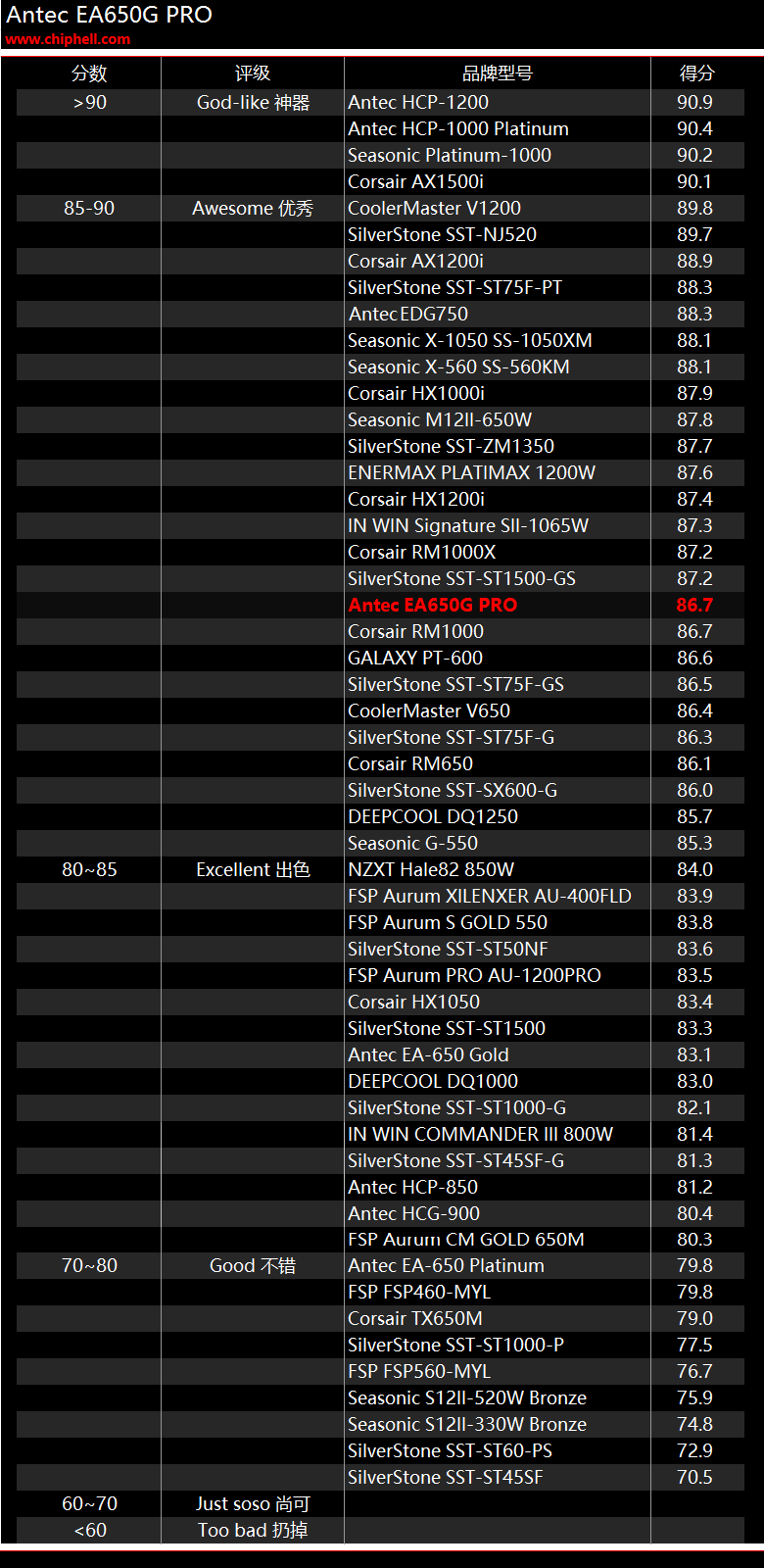

CHH电源测试体系的计分公式,EA650G PRO成绩为:
100(满分)
减6.60【纹波测试子项=0.1*(各路额定电流下纹波值之和)】
减1.61【电压稳定度子项=1*(各路额定电流下电压偏离之和)】
减3.11【整机效率子项=0.5*(100-220VAC下额定功率效率)】
减3.43【动态测试子项=1*log(各路动态响应重建时间均值us)】
加2.00【超载输出20%】
=总分86.72属CHH评级中的“Awesome”(优秀)级别电源。
