MSI Z270I GAMING PRO CARBON AC 评测

2017-2-1 09:19| 发布者: nApoleon| 查看: 82666| 评论: 29|原作者: DiamondBall|来自: www.chiphell.com

摘要: 今年MSI为Mini-ITX小板爱好者带来了的ITX款Z270仍然属于其“游戏极速”系列.而这一次还融入了其最新的碳纤维风格.同时这次也会改善上一代Z170I GAMING PRO AC诸多不足之处. MSI Z270I GAMING PRO CARBON AC在规 ...
产品解析
作为“游戏极速”系列的一员,包装仍然以跑车图案作为封面.

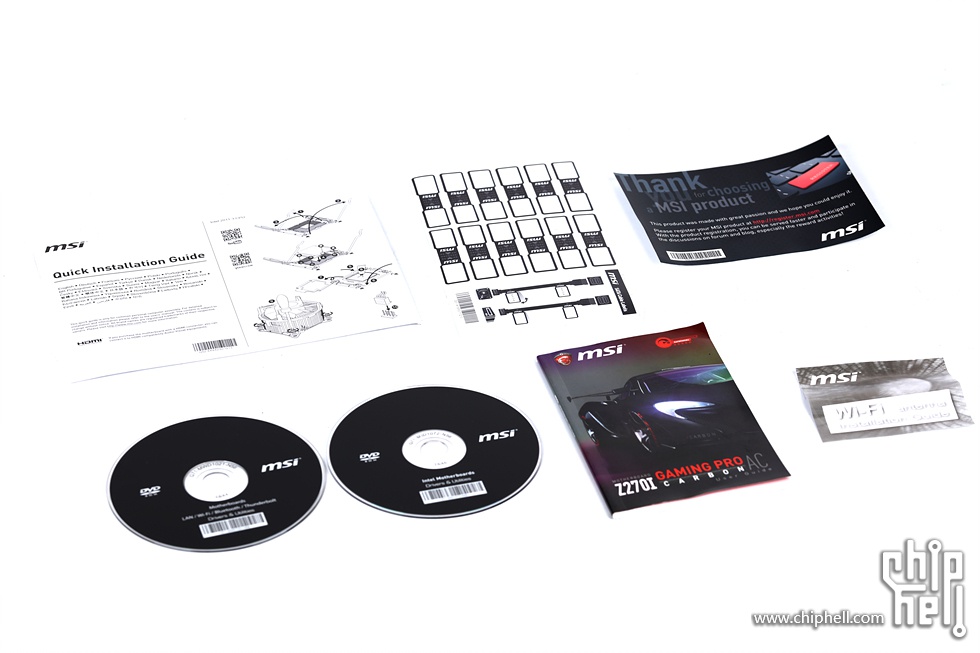

附件一览:使用手册,驱动光盘,线材标签贴.

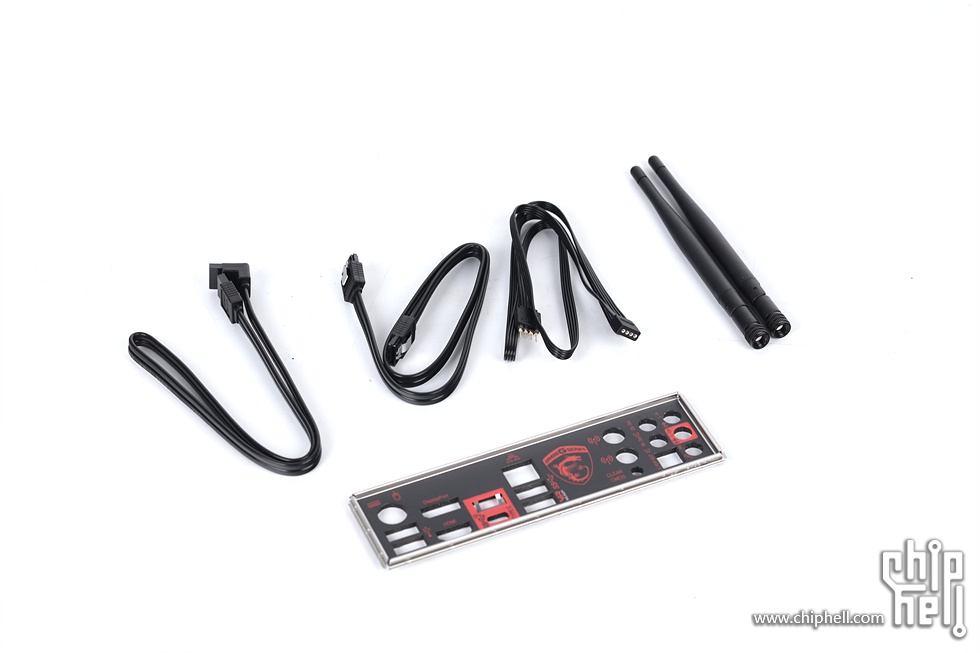

两条SATA线,4-pin灯带延长线,WiFi天线和带缓冲垫和正面黑底红字彩印的挡板.


主板正面,正如名字中的CARBON所表示的那样,画风由原来的红黑双色转变为了碳纤维风格.


主板背面.

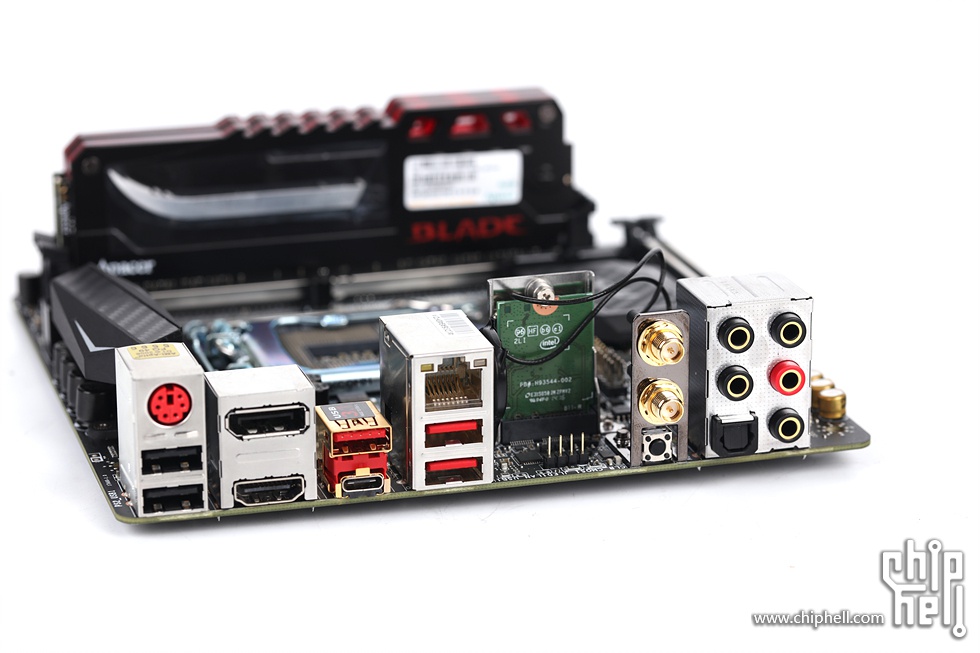

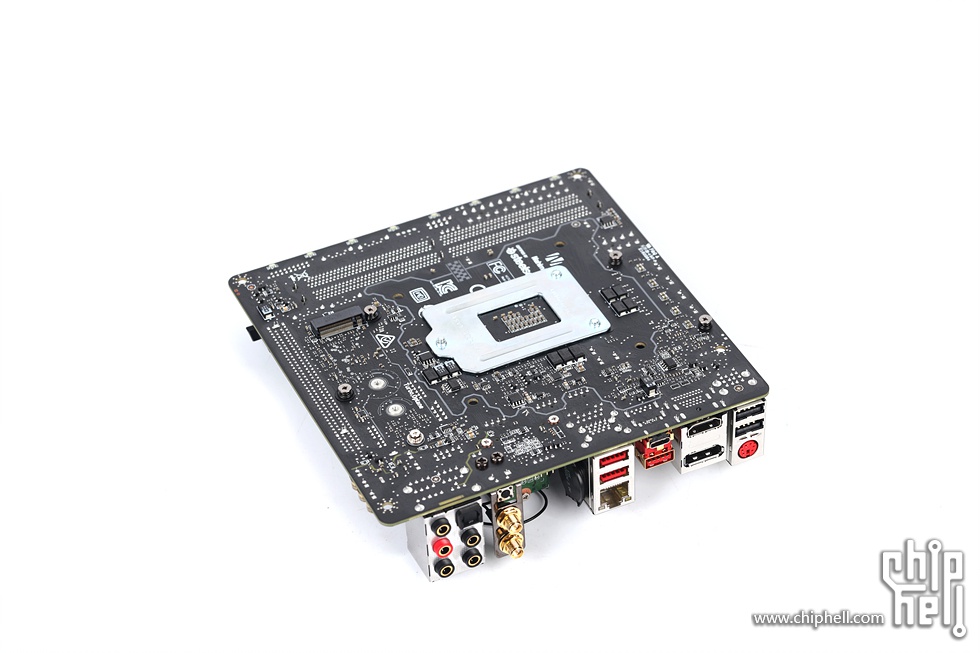

背部接口方面,USB 2.0/3.0/3.1各提供了两个,网络方面则是一个千兆LAN和一组,双天线连接接头,音频接口方面则是目前流行的5个3.5mm配1个S/PDIF光纤输出的组合,核显输出则是提供了1个DP 1.2和1个HDMI 1.4.另外还有一个PS/2和一个Clear CMOS按钮. USB 3,主输出3.5mm音频口和PS/2仍然特地选用了红色接插件来提高美观度.

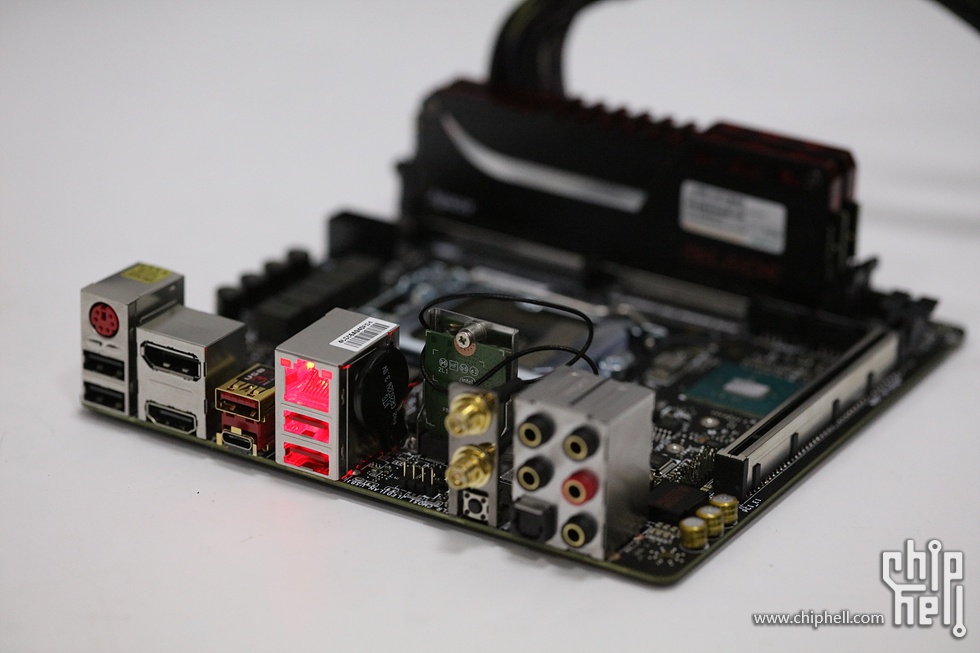

LAN口红色灯光效果.

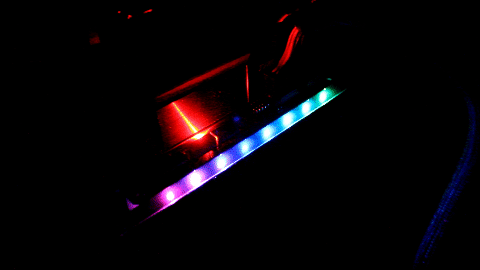

这次MSI还为这块主板的近内存槽侧的边缘底下装了一排RGB LED灯.可通过MSI GAMING APP进行效果控制.默认为红色,不过这里选择展示一种比较有代表性的效果展示.

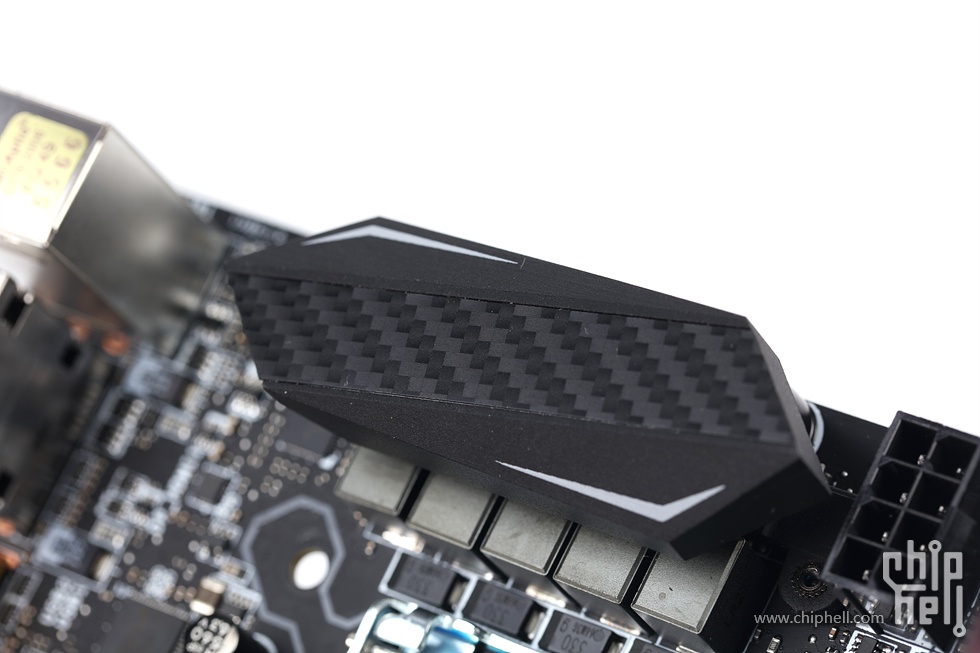

CPU供电模块散热片.

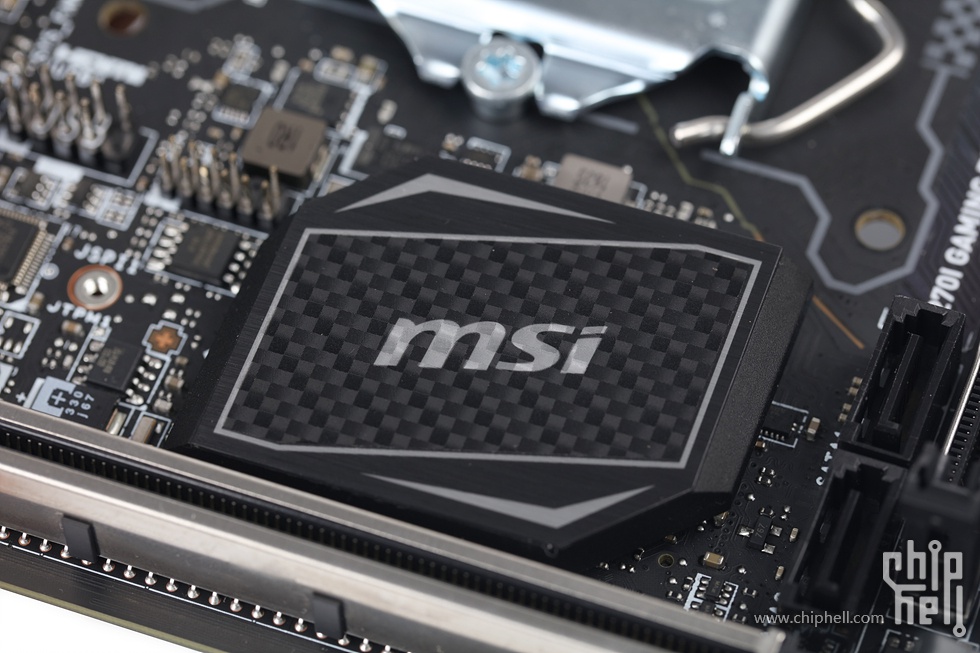

芯片组散热片.

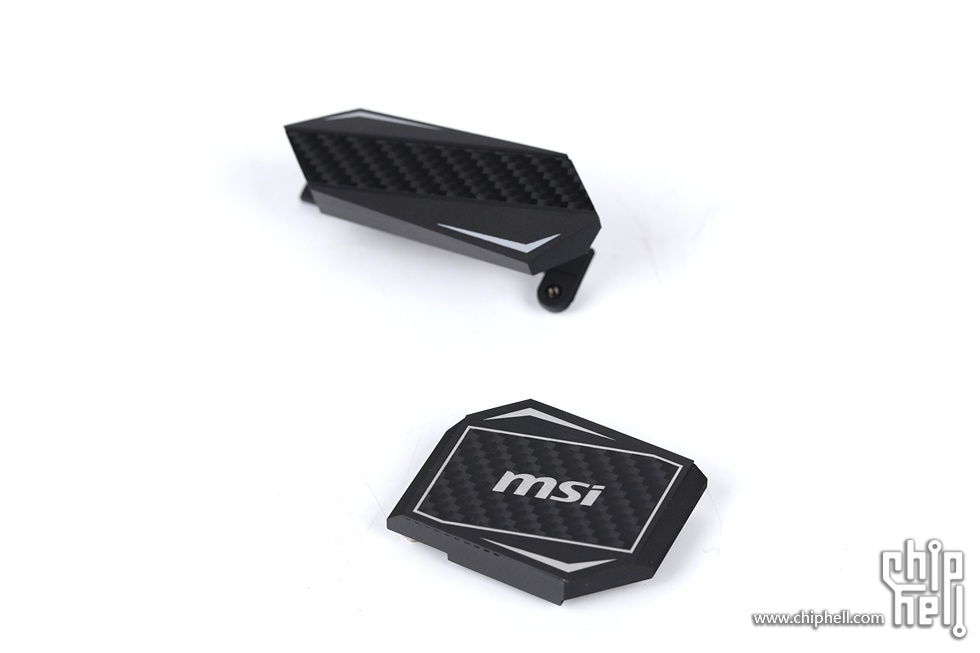

散热片全套, 两者均为碳纤维风格.

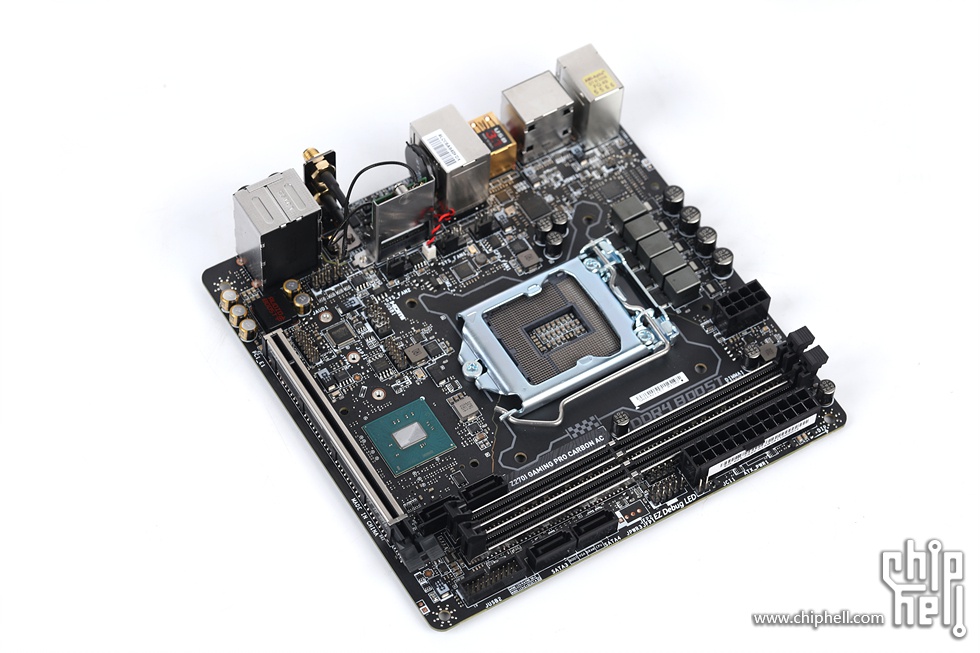

去散热片后的正面全貌.用料风格和前代相近,这次主板提供了3个4-pin风扇接口(1个CPU,2个机箱).其他接口方面则还提供了一组USB 2.0和一个4-pin 12V RGB LED灯接口.


LGA 1151 CPU插座,支持Skylake和Kaby Lake两代桌面CPU.这次扣具没有镀黑镍,品相上不及原先那么美观.

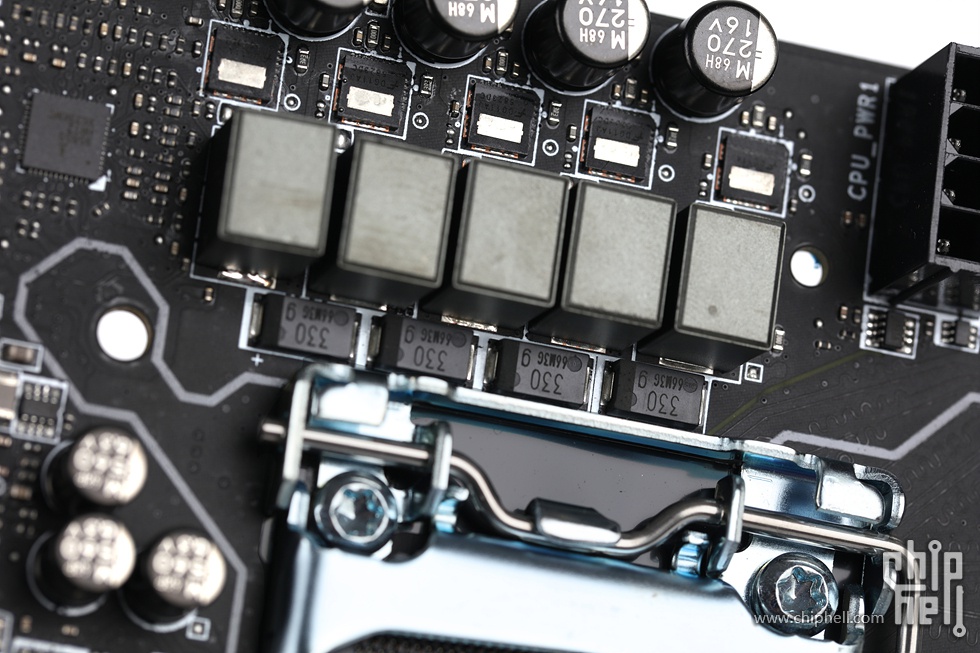

和上代一样的总共5相供电.MSI并没有打算强化超频支持.

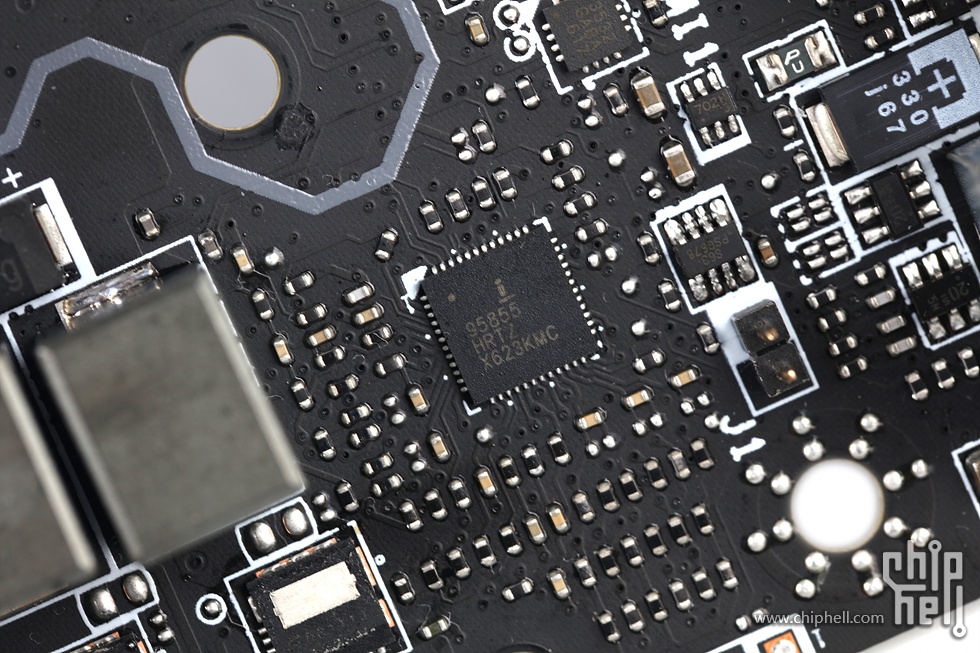

供电主控芯片仍然是Intersil ISL95855.

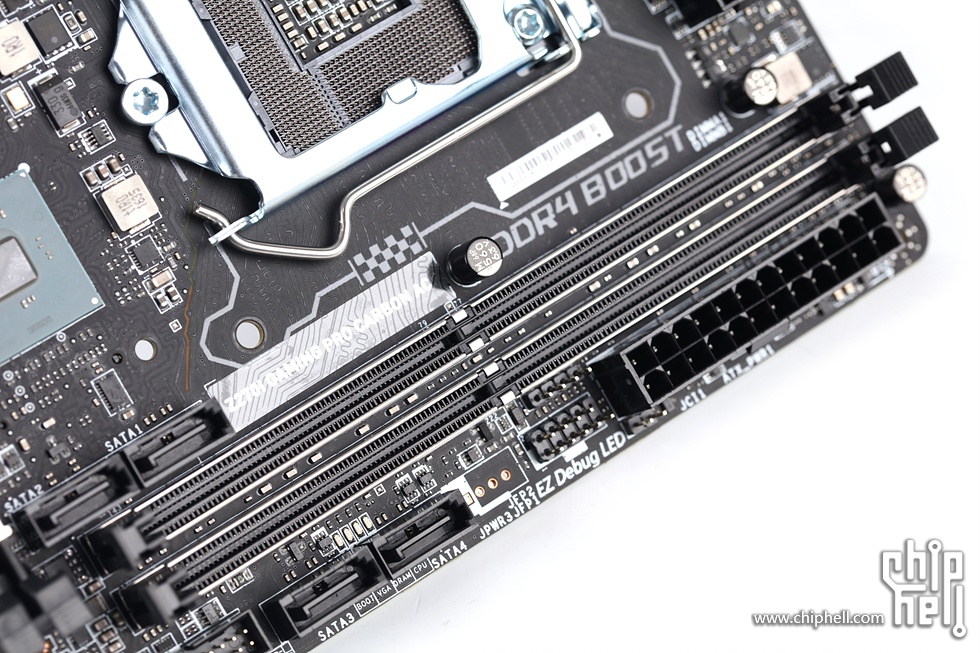

两条DDR4 DIMM,支持最大32GB的DDR4-2400 non-ECC unbuffered内存,支持双通道和XMP,标称支持超频到DDR4 3800以上.内存插槽也采用了一体化的加固设计.

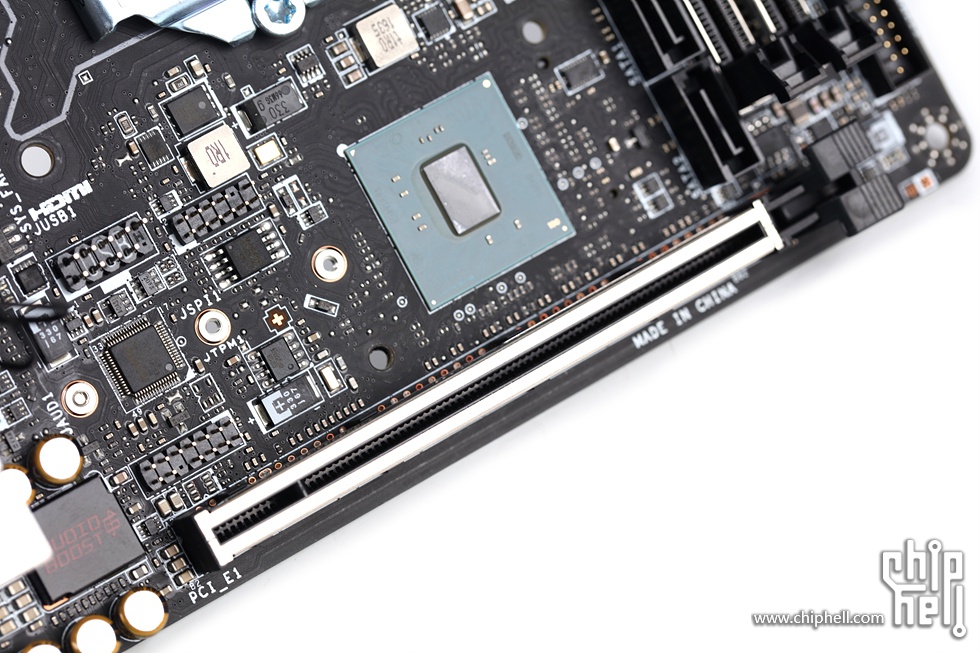

扩展插槽为一条由CPU提供的PCI-E 3.0 x16插槽,同样也加上了加固设计.

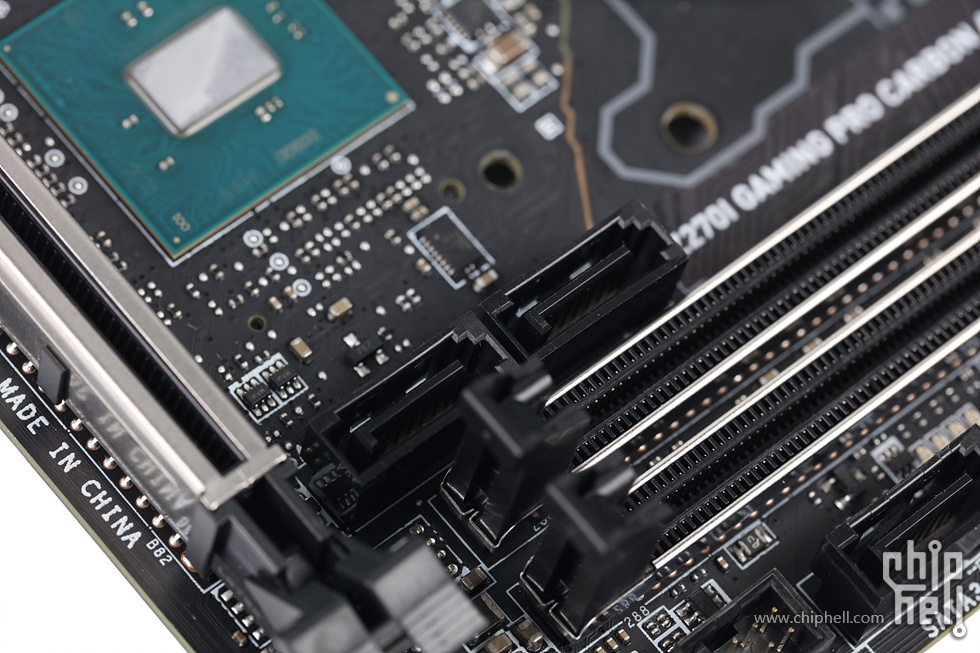

存储接口方面首先是提供了四个SATA 6Gb/s,位置在内存插槽的两侧,竖立摆放,原有的SATA Express被彻底舍弃.四个接口均为Z270芯片组原生并支持RST提供的RAID0/1/5/10和SRT.



一个M.2 Socket 3接口,位于背面,支持SATA或PCI-E型的SSD,支持Intel Optane.另外这次总算可以支持2280尺寸规格的SSD了

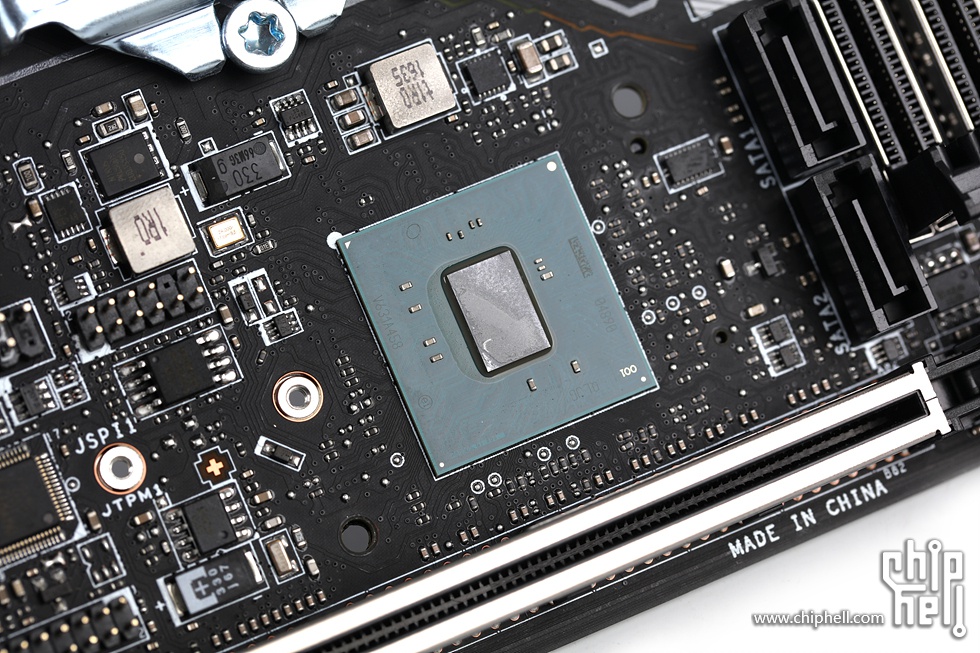

Z270芯片组.


一组前置USB 3.0接线座,来自Z270原生.

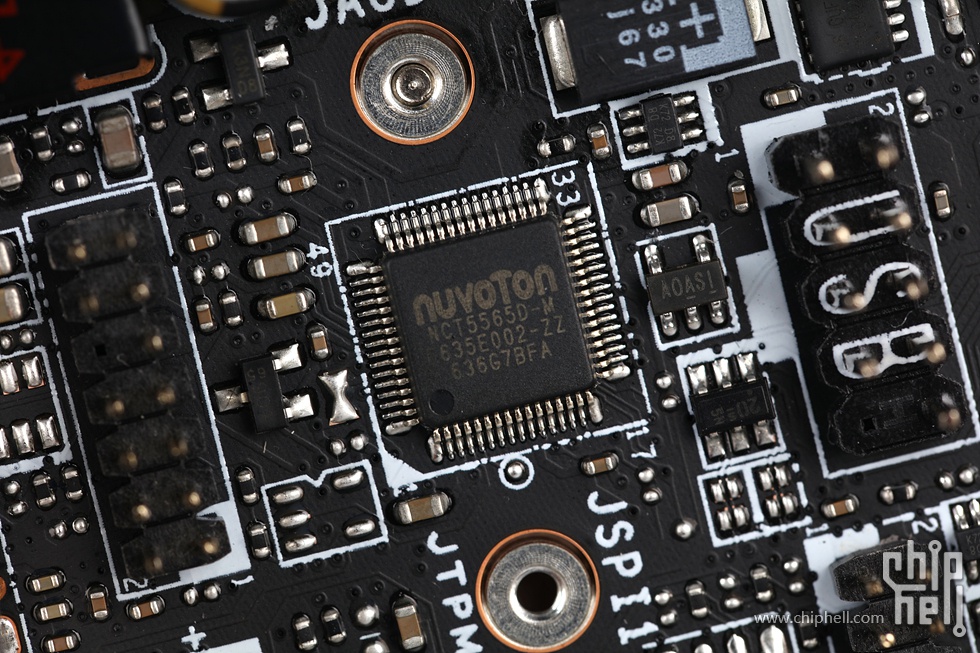

Super I/O芯片为NCT5565D.

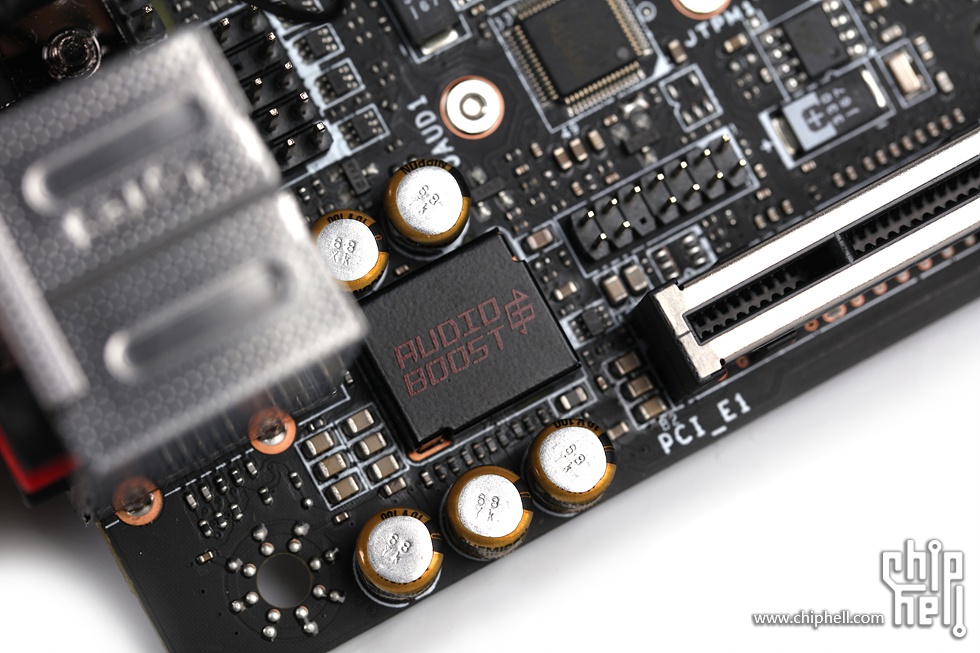

基于最新的Realtek ALC 1220 Codec的Audio Boost集成音频方案.


千兆LAN为和Z270官配的Intel I219V.

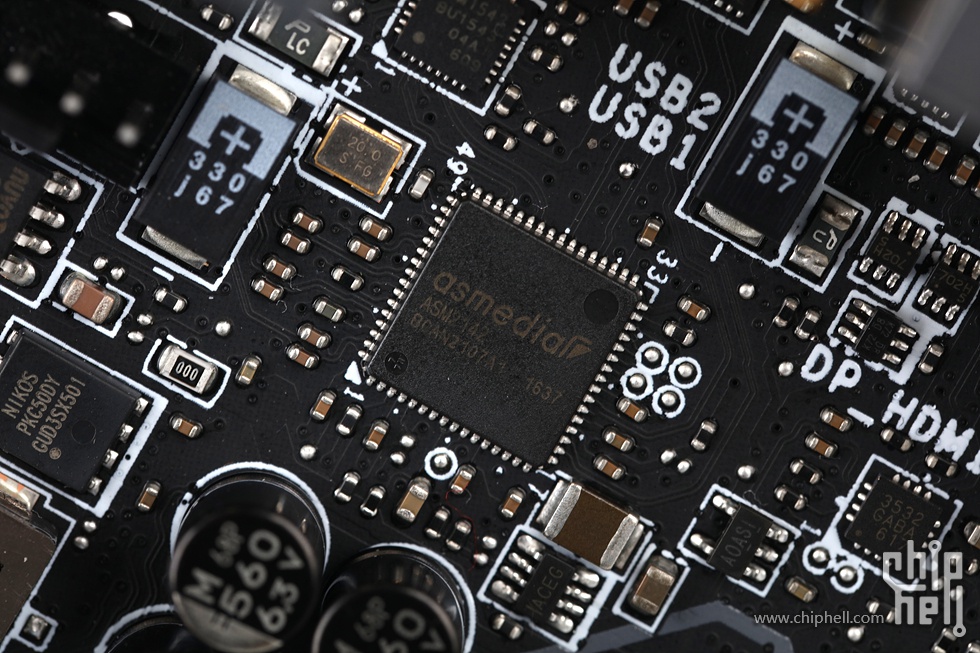

USB 3.1主控也升级为最新的ASMedia ASM2142.

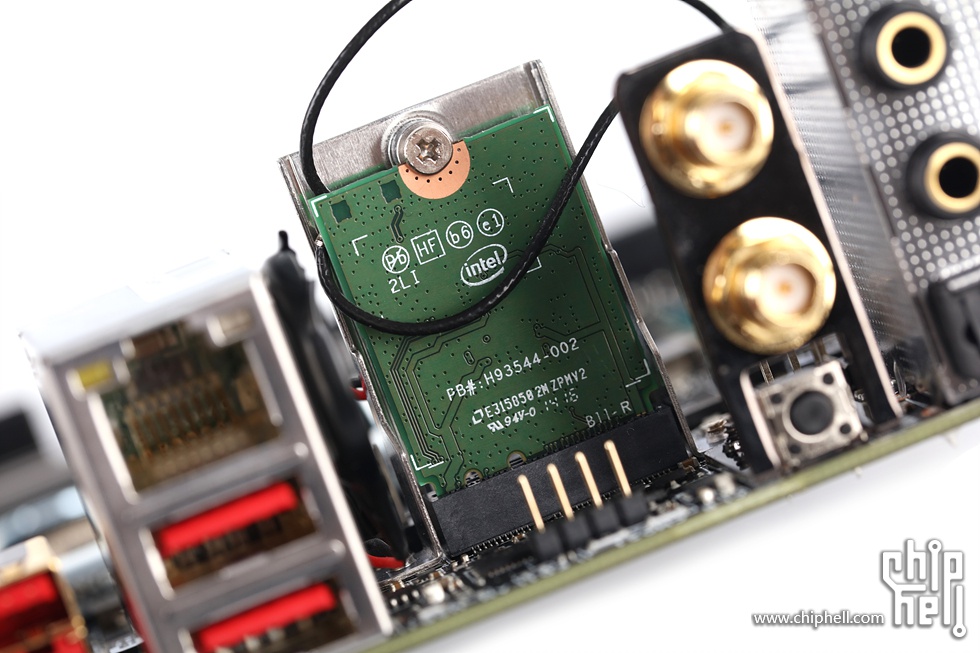

无线模块为Intel Dual Band Wireless-AC 8265,M.2接口.直立式摆放.
