MSI X299 GAMING PRO CARBON AC 评测

2017-6-19 21:00| 发布者: nApoleon| 查看: 43867| 评论: 24|原作者: DiamondBall|来自: www.chiphell.com

摘要: 以碳纤维风格装饰为特色的MSI CARBON系列如今也壮大了起来.此番X299的首发阵容中也出现了这款X299 GAMING PRO CARBON AC.除了带来Intel最新高端桌面平台的支持外又再一次修饰了外形. X299 PRO CARBON的配置较为均衡. ...
产品解析
常规的包装盒.主板正面照即为封面图.

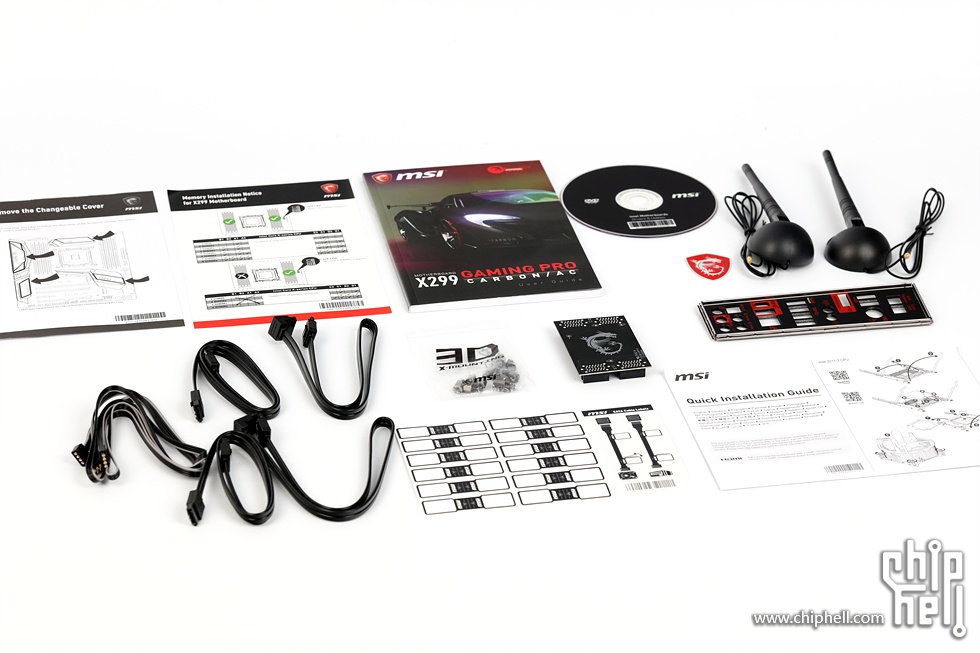

附件一览:说明手册,驱动光盘,Logo贴,四条SATA线,线缆标签,RGB LED接口延长线,无线天线组,彩印的背部接口挡板,自制3D打印件和M.2用的固定螺丝.最可喜的是MSI终于附带了SLI HB连接器(尽管只有一个双卡用),虽然只是普通的PCB硬桥但顶上印有装饰的Logo.

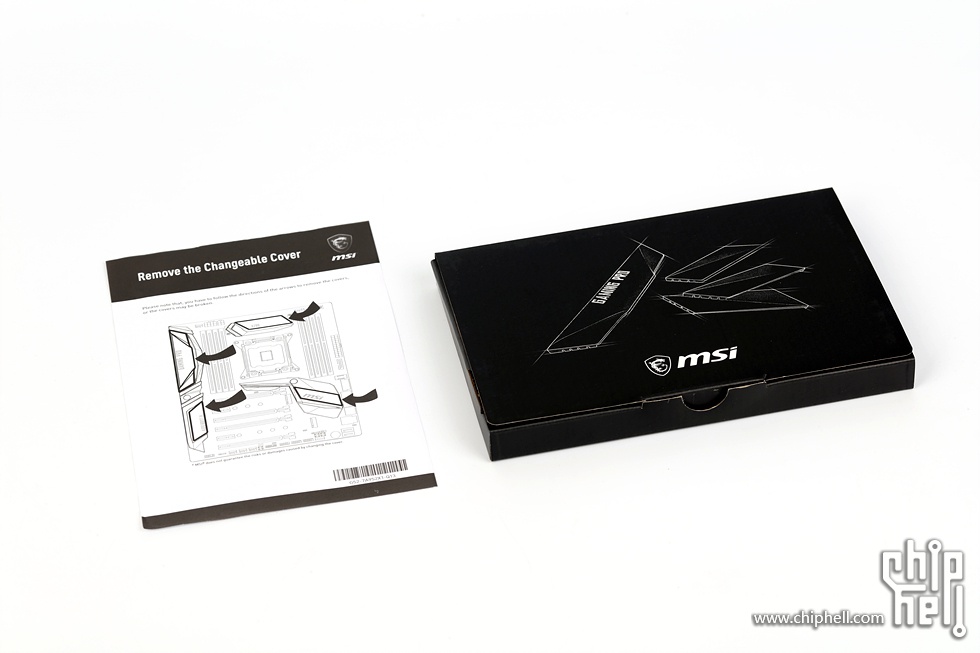

可替换的装饰板.

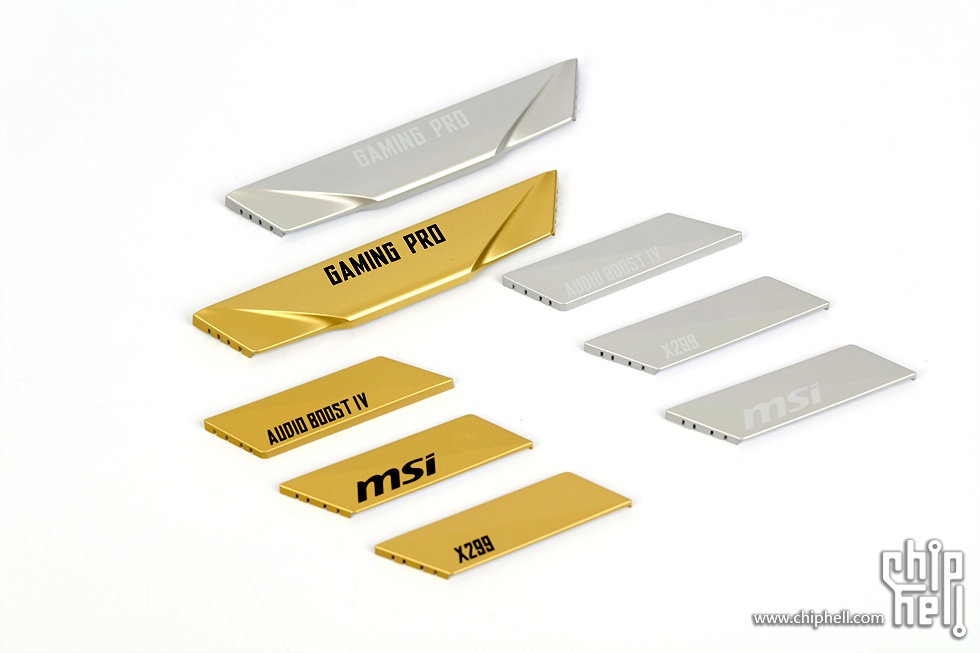

自带的替换套件里包含金色和银色两种款式.可替换的位置包括供电散热片,芯片组散热片,背部接口上方装饰罩位置和集成声卡上方装饰罩位置.

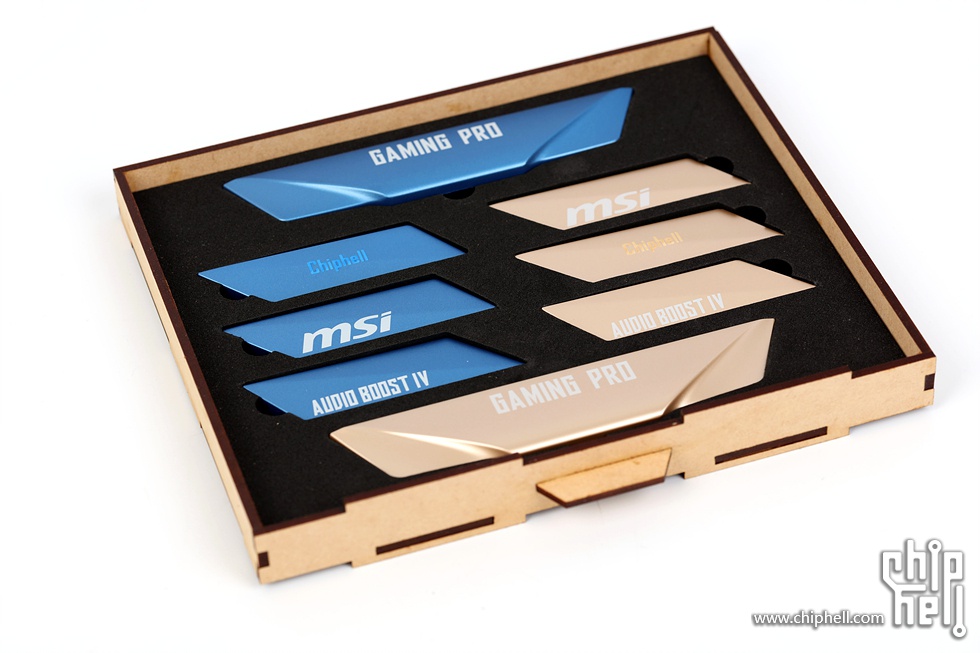

不过我们还额外收到一套由木盒子包装的定制版.


里面含有蓝色和另一种金色款.其中还有网站名字的特别款(非零售版),大概算是一份礼物吧.

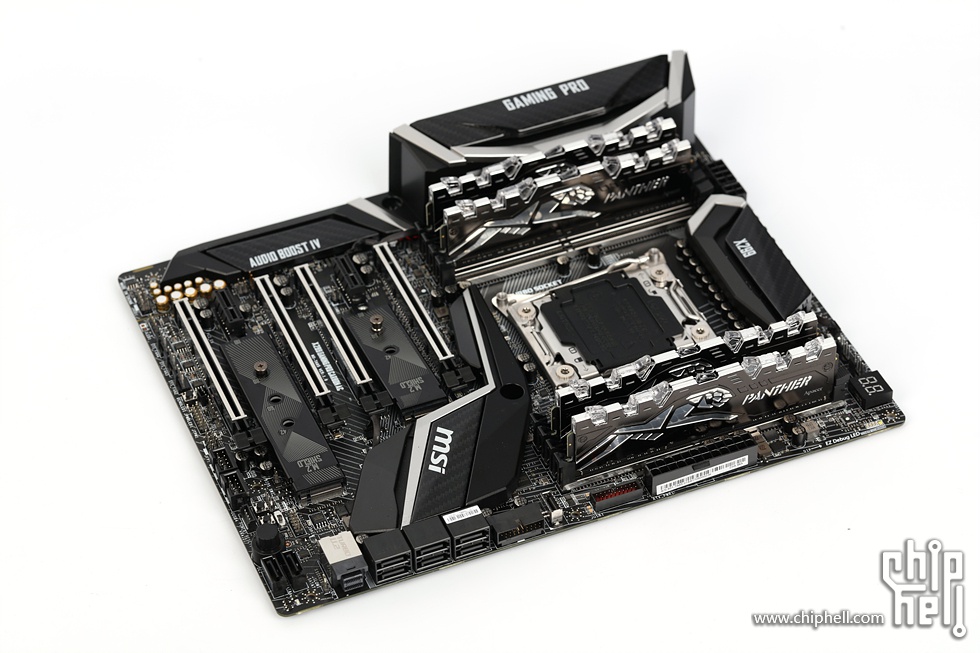

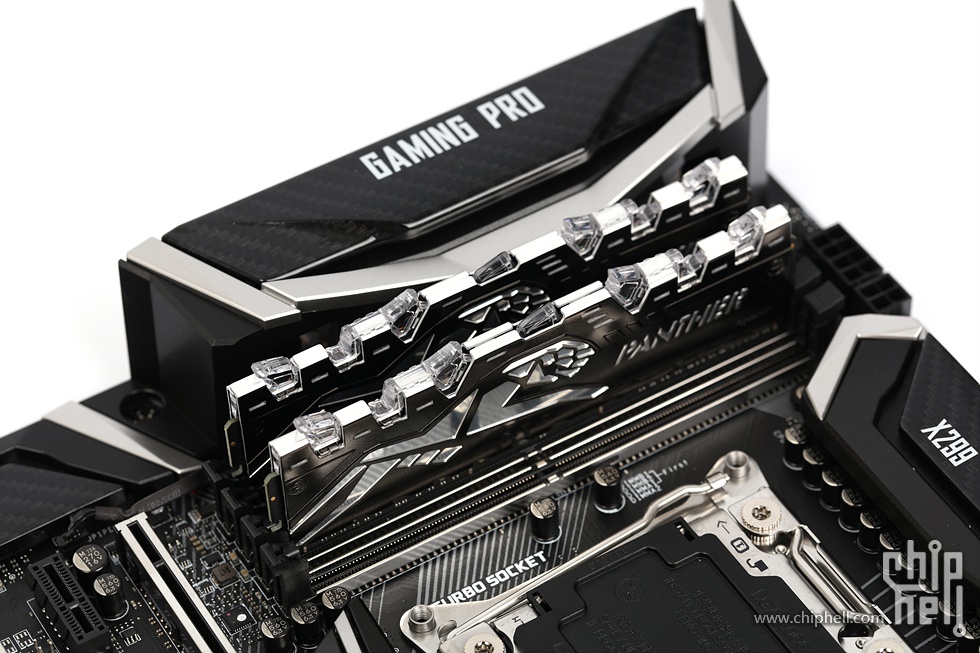

主板正面.亮闪闪的黑银配.标准ATX板型,这一代X299主板大多为ATX而非E-ATX.(配合出演的内存是Apacer Panther Rage系列)

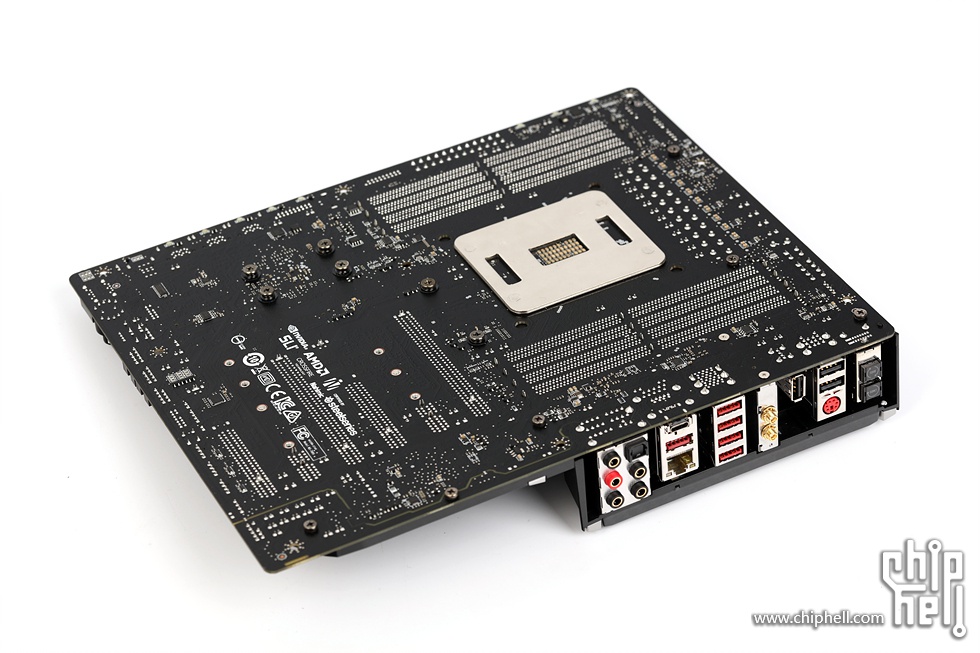

主板背面.

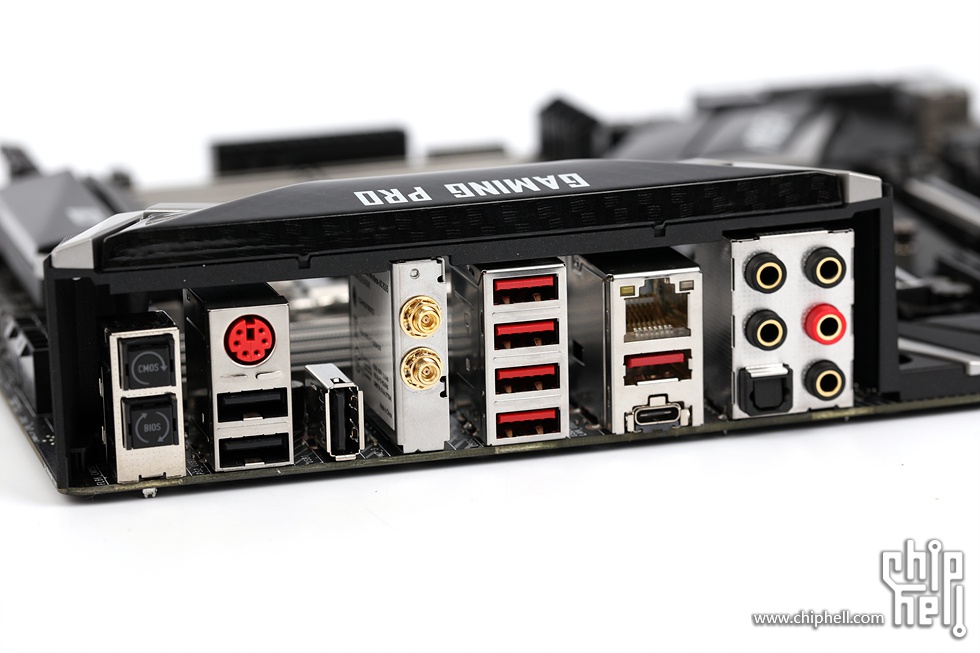

背部接口.照旧是MSI定制的黑红配接插件.最左侧摆放Clear CMOS按钮和BIOS Flashback(对应于直立式的USB 2.0接口使用)按钮的做法颇为眼熟.主板仍保留PS/2键鼠接口.3个USB 2.0,四个USB 3.0和两个USB 3.1(其一为Type-C),单个GbE LAN,接口带红色灯光效果,2T2R的支持802.11ac的无线模块.音频输出口则是5个3.5mm配1个S/PDIF光纤输出的主流配置.

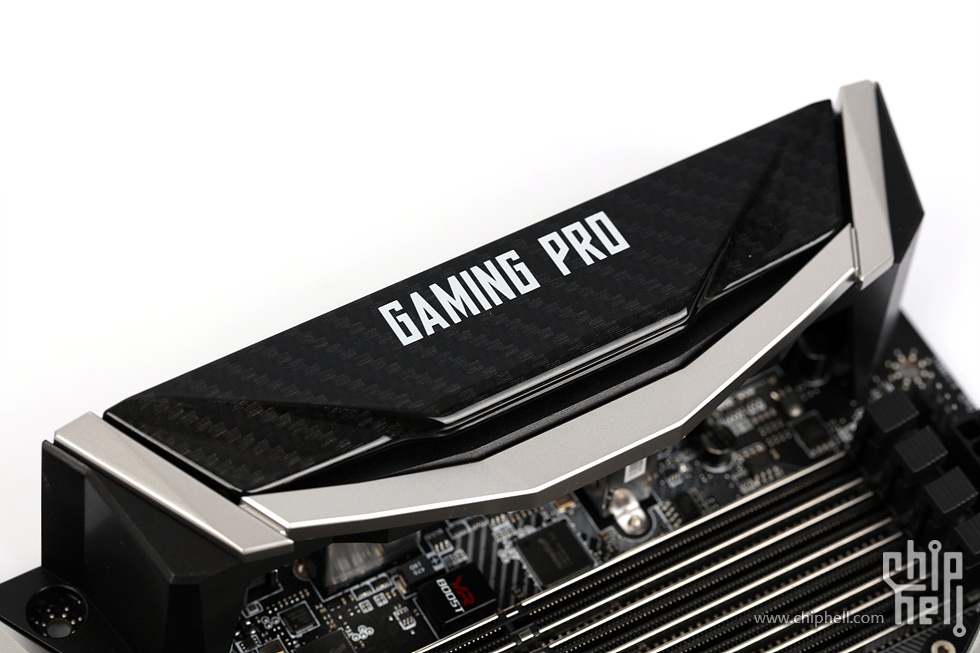

初始预装的装饰板都是碳纤维风格,对应于型号名中的CARBON.

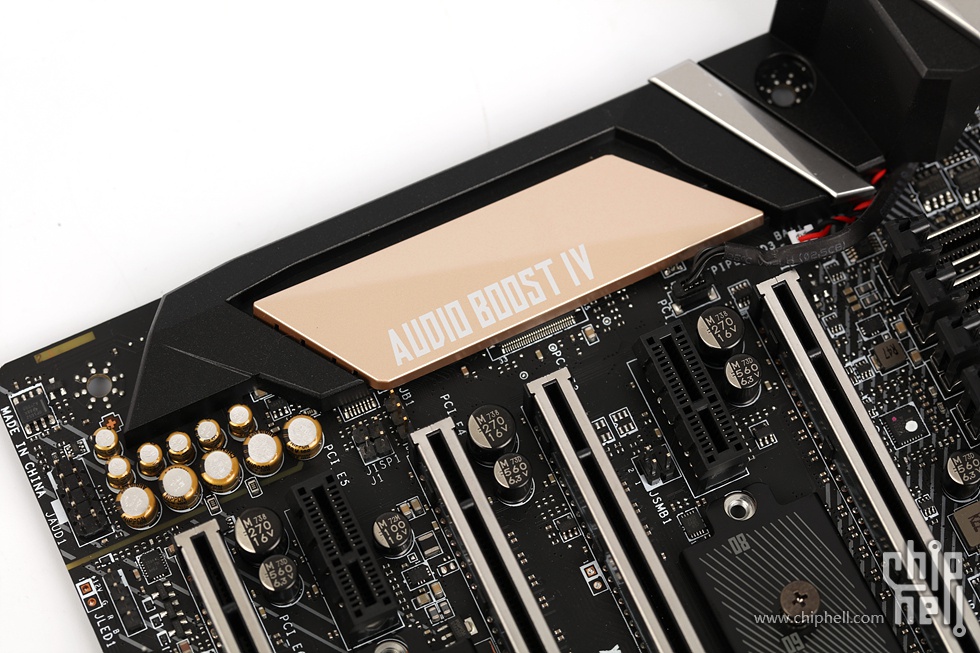

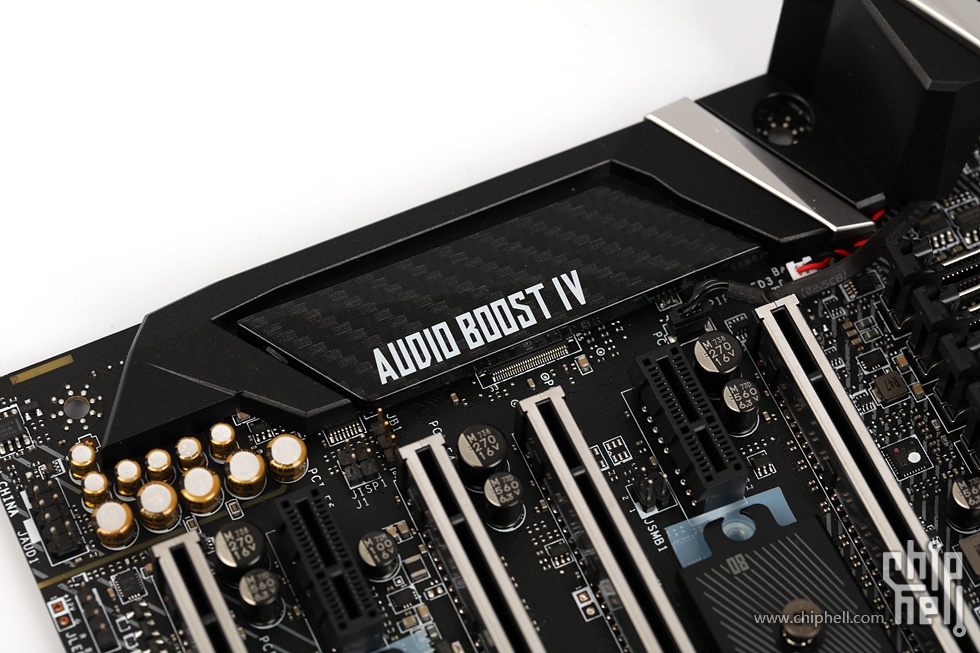

全边覆盖式的装饰罩,标明了采用Audio Boost IV集成音频方案.


CPU供电散热片.


加大号的芯片组散热片.

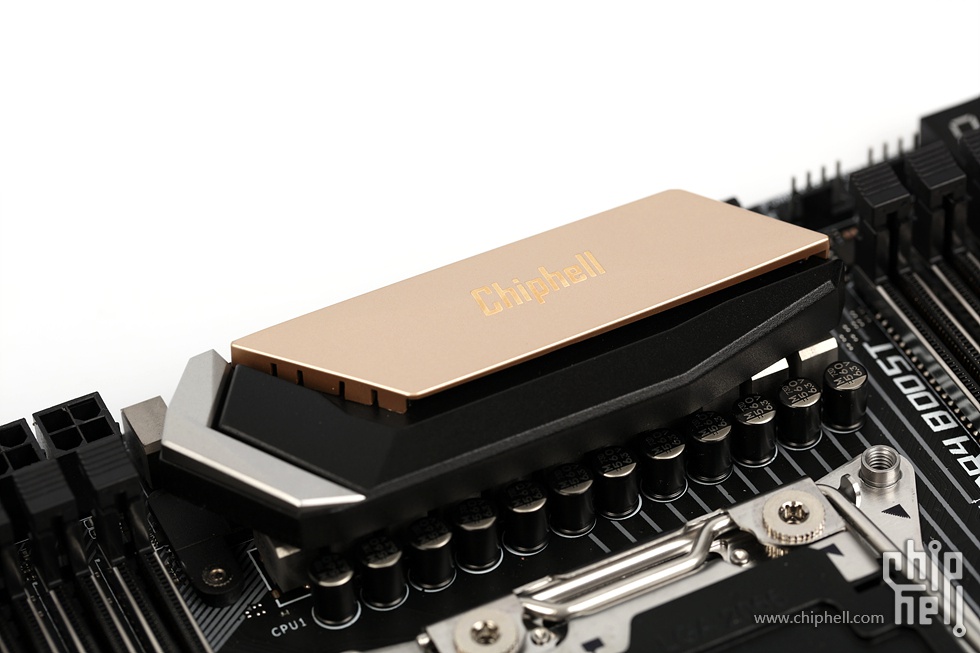

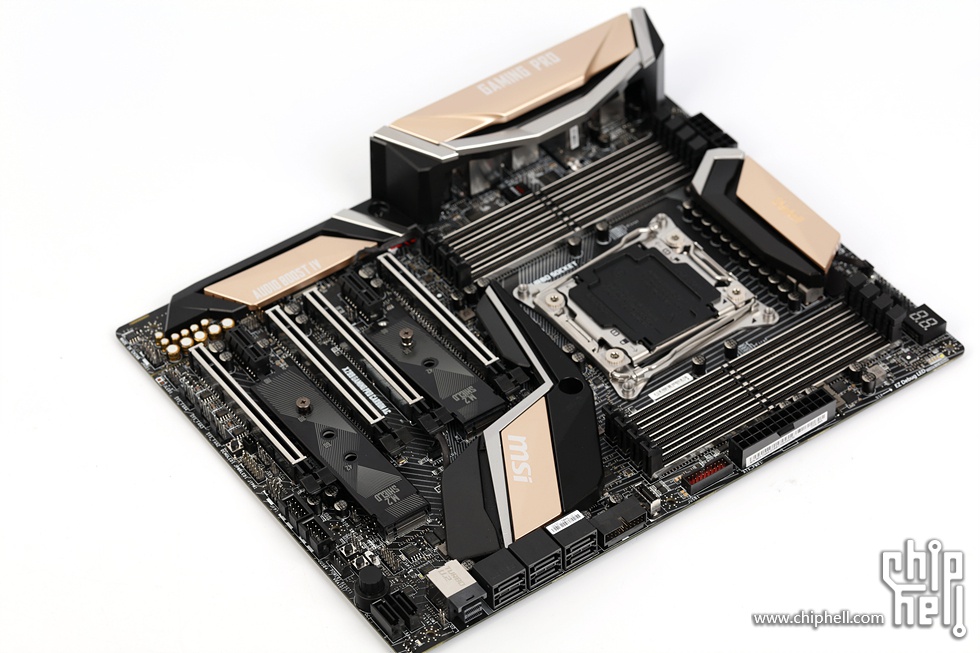

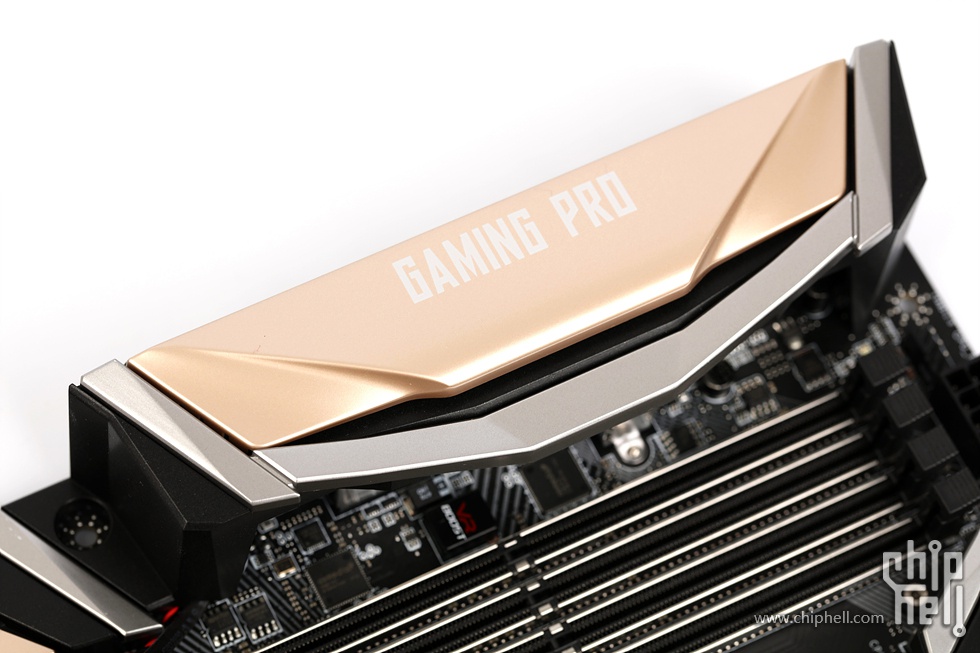

替换金色款装饰板.





装饰罩和散热片全套.下方均带有可控的RGB LED

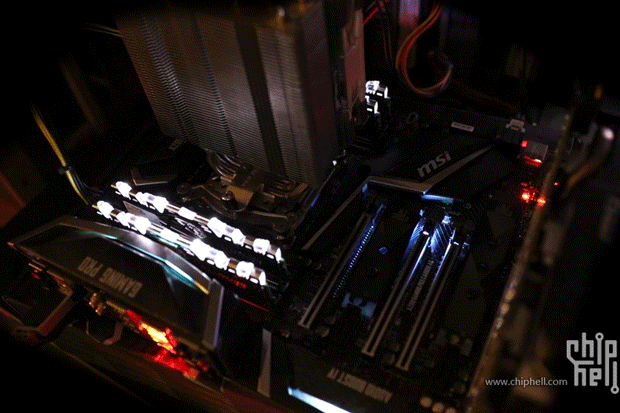

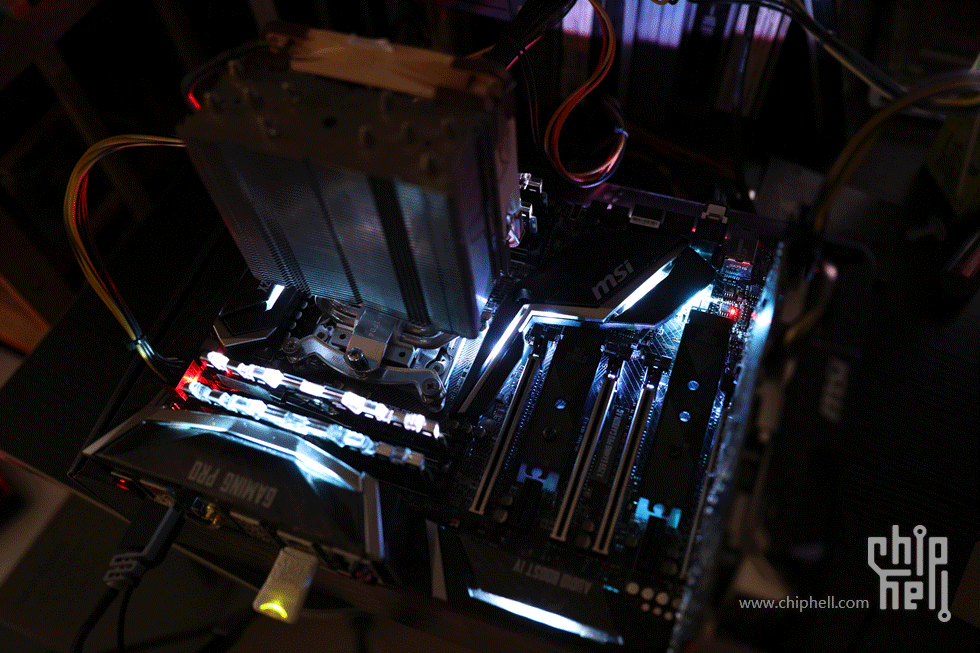

灯光效果.目前的Mystic Light软件尚未提供分开配置不同位置颜色的功能.
不同颜色灯光展示.


白色灯光搭配随机效果.


主板无遮盖正面全貌.主板上提供了6个4-pin风扇接口(1个CPU,1个水泵,四个系统用),接口旁附有指示灯显示当前所使用的调速模式.其它还包括两组(四个)USB2.0,Intel VROC key和TPM接针等.USB 3.0前置接口有两组(四个),分别以侧立和直立式的形式提供.


全新的LGA 2066接口.可支持16-lane/28-lane/44-lane三类Core X系列处理器.

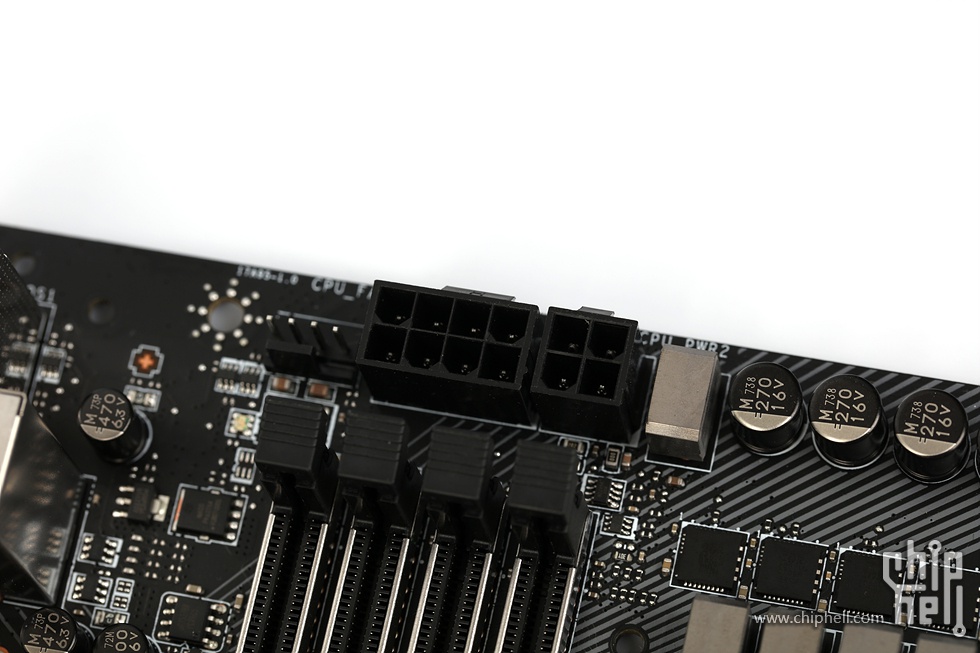

8-pin + 4-pin CPU电源接口.

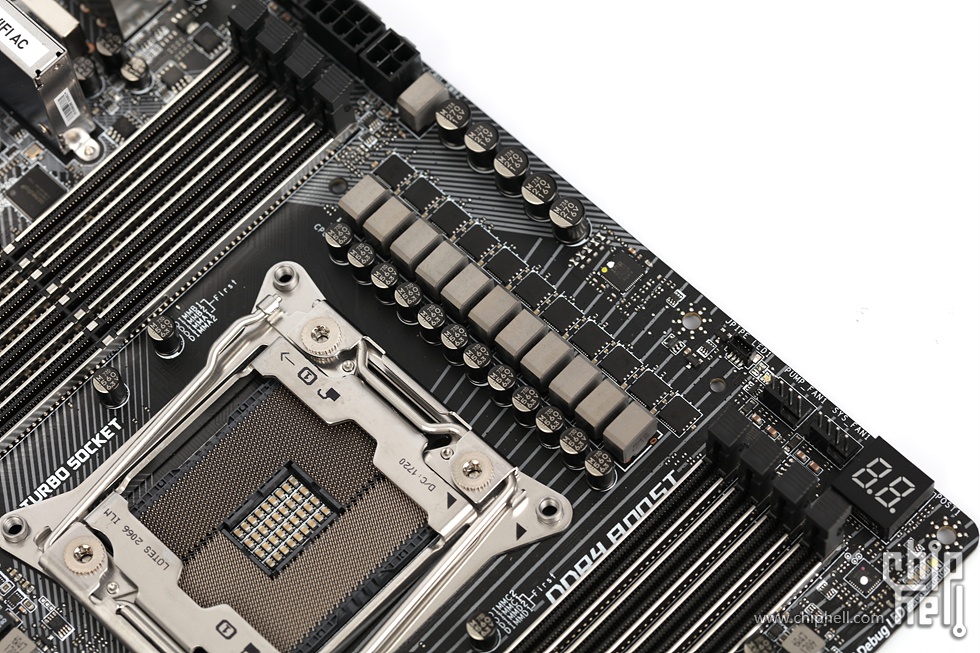

11相供电.


IR35201主控芯片.

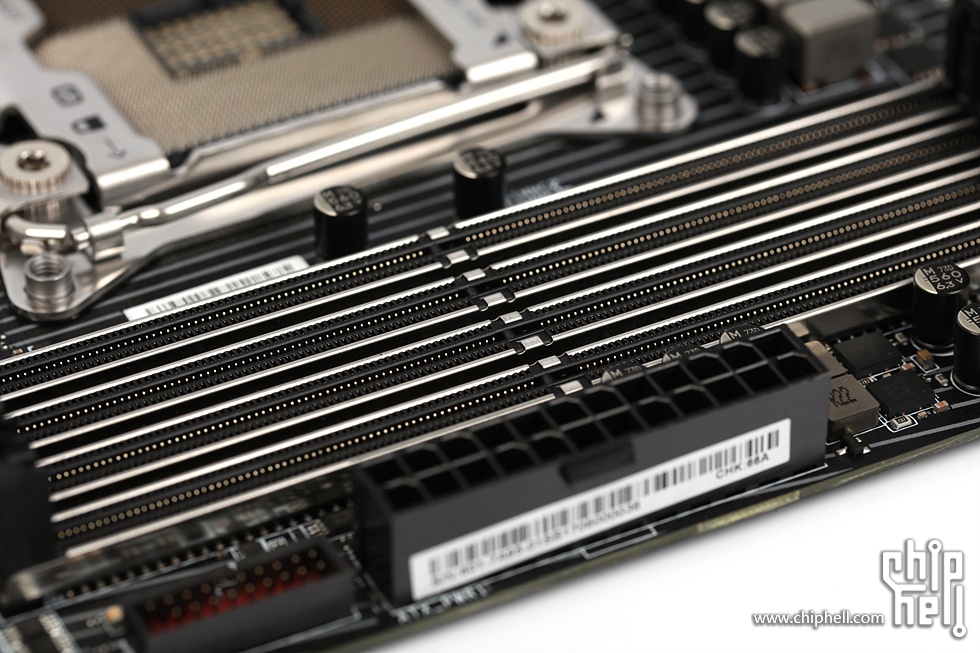

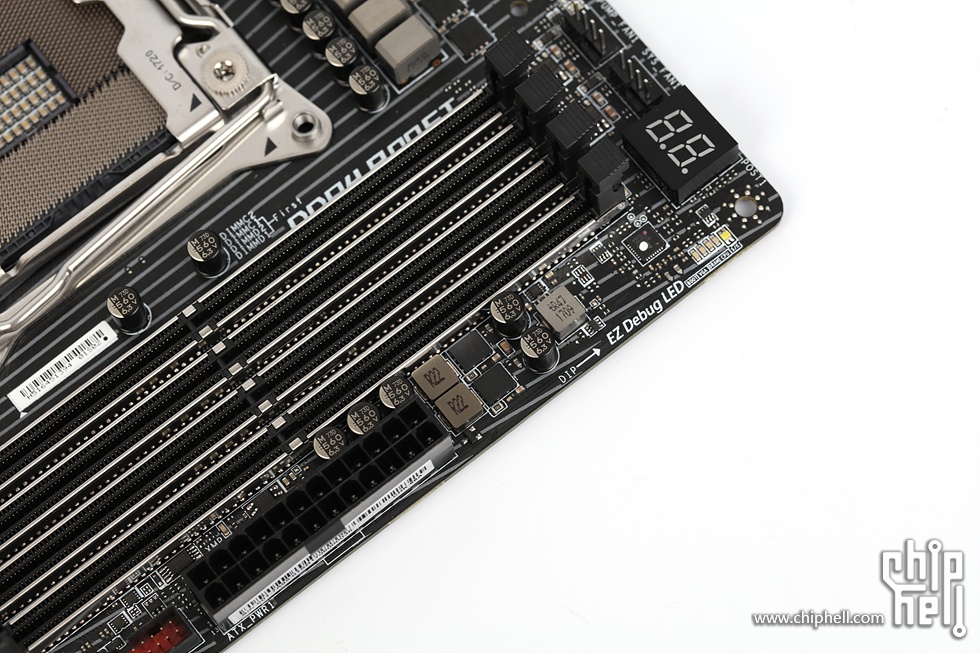

两侧各四条DDR4 DIMM插槽.在使用支持四通道内存的CPU时,全部8条可用.标称支持最大128GB DDR4-2666(标称超频支持4266MHz或更高) non-ECC unbuffered内存.在使用支持四通道内存的CPU时,仅靠近主板24-pin接口侧四条插槽可用,标称支持最大64GB DDR4-2666(标称超频支持4266MHz或更高) non-ECC unbuffered内存.均可支持XMP.插槽均使用一体式的加固设计.



2+2相内存供电.

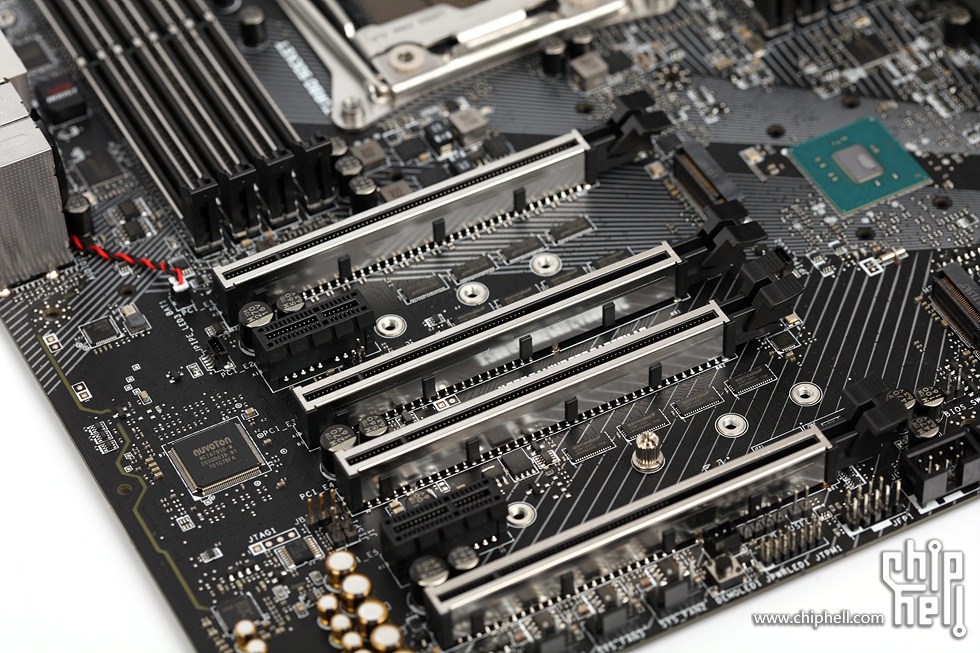

四条PCIe 3.0 x16插槽和两条PCIe 3.0 x1插槽.所有PCIe 3.0 x16插槽都加固.

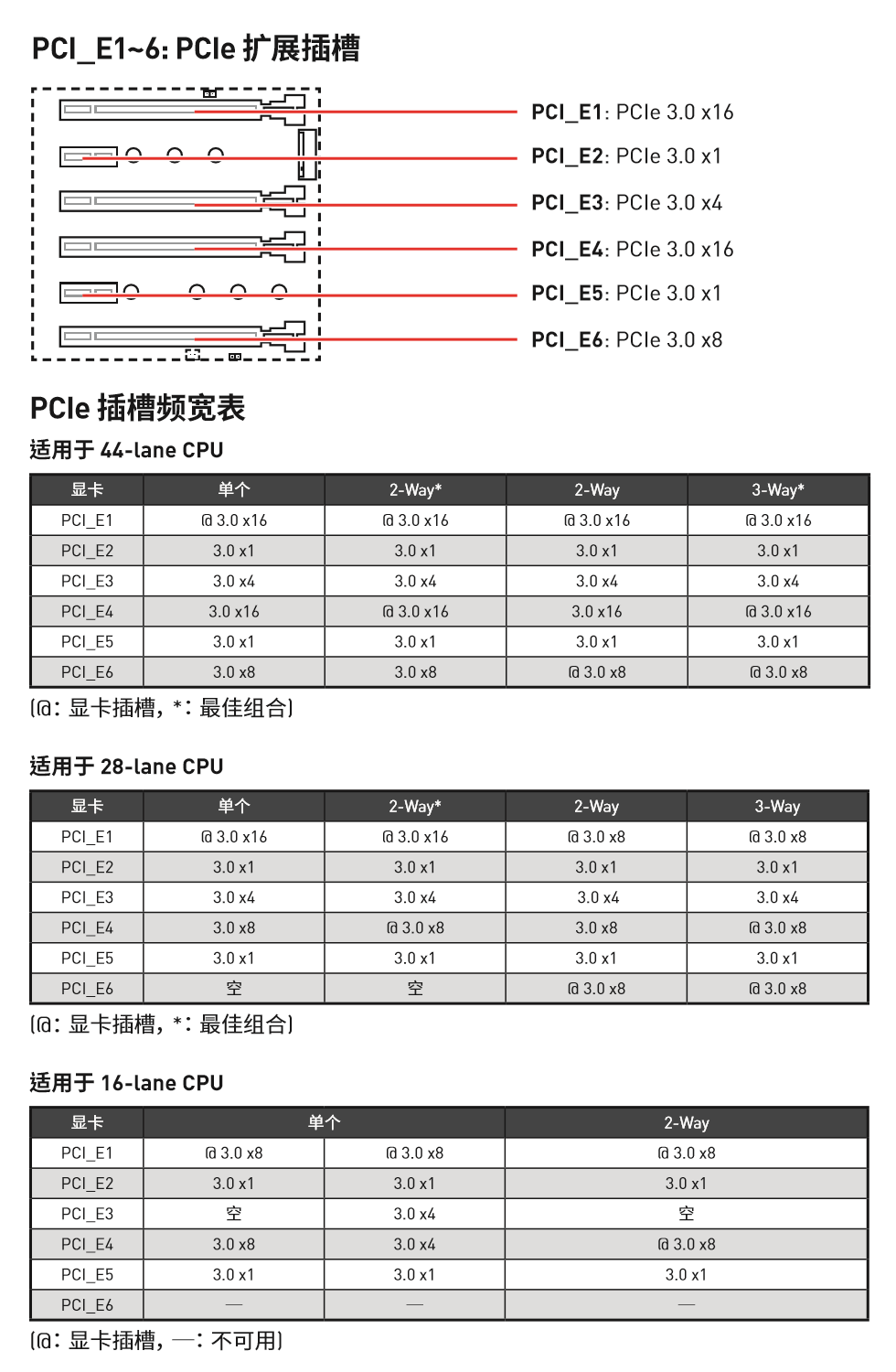

插槽采用灵活配置,具体兼容的模式如下:

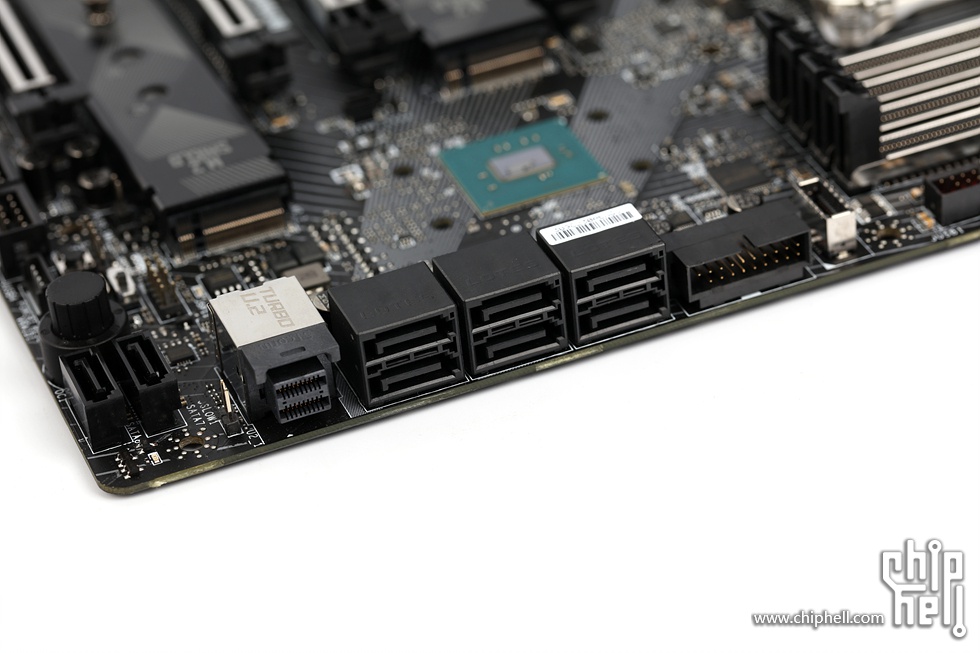

存储接口: X299 PCH原生6个侧置的SATA 6Gb/s和两个直立式的SATA 6Gb/s,支持RST提供的RAID0/1/5/10.还有一个U.2(PCIe 3.0 x4),接口加固.

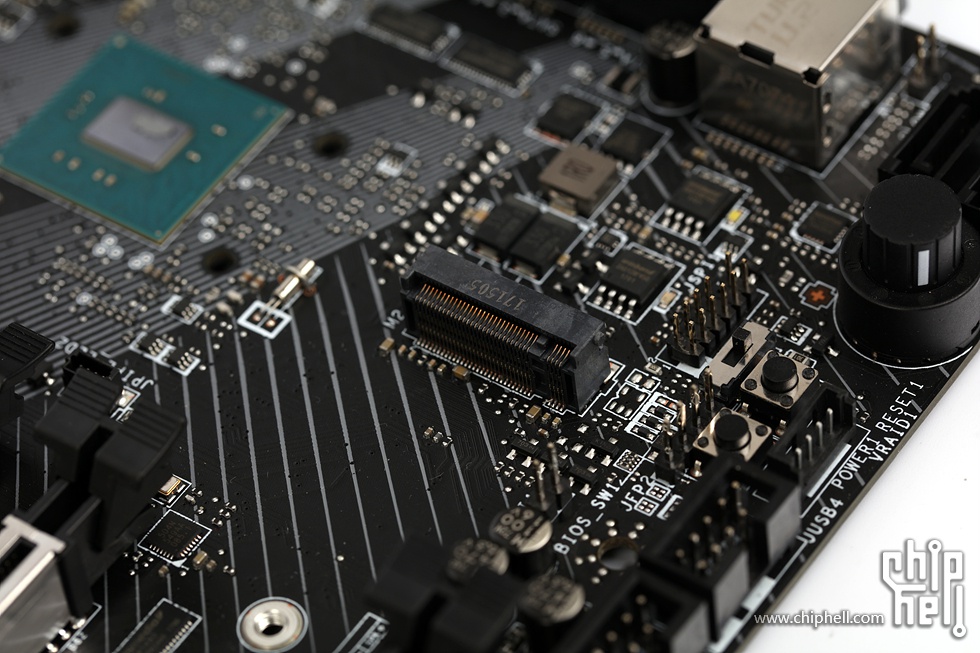

一号M.2存储接口.支持PCIe 3.0 x4或SATA类型的存储设备.支持2242/2260/2280尺寸规格.


二号M.2存储接口.支持PCIe 3.0 x4或SATA类型的存储设备.支持2242/2260/2280/22110尺寸规格.

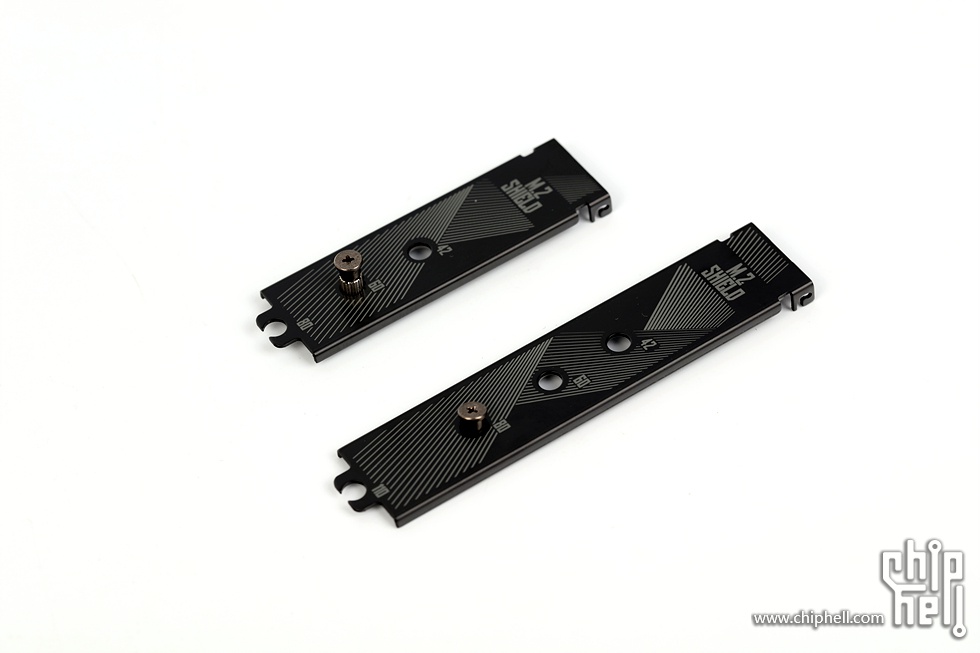

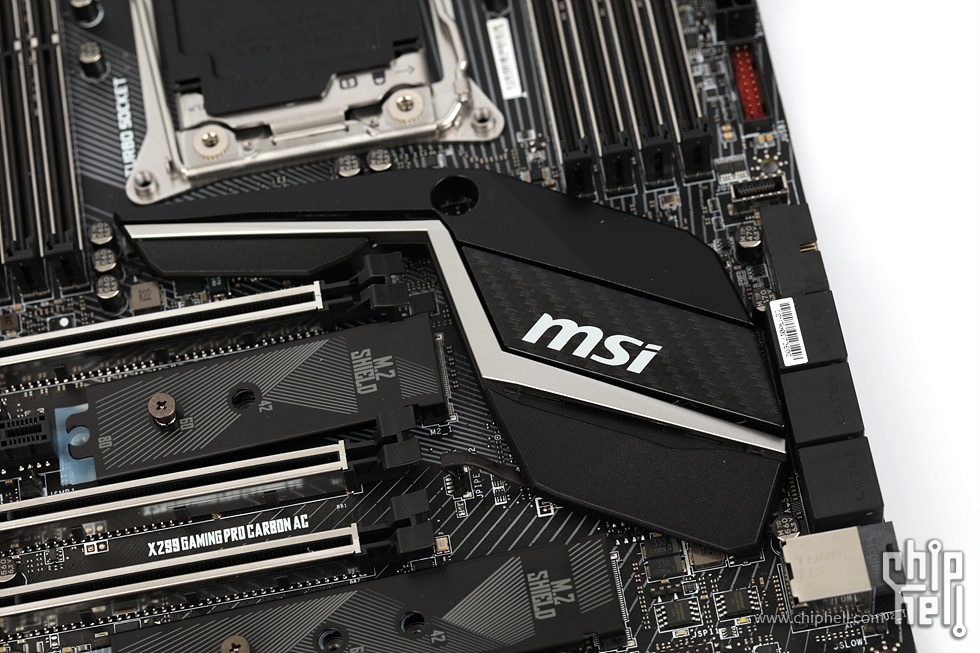

新版M.2 SHIELD散热片.加厚款性能更好,并且增加了可兼容22110尺寸的版本.

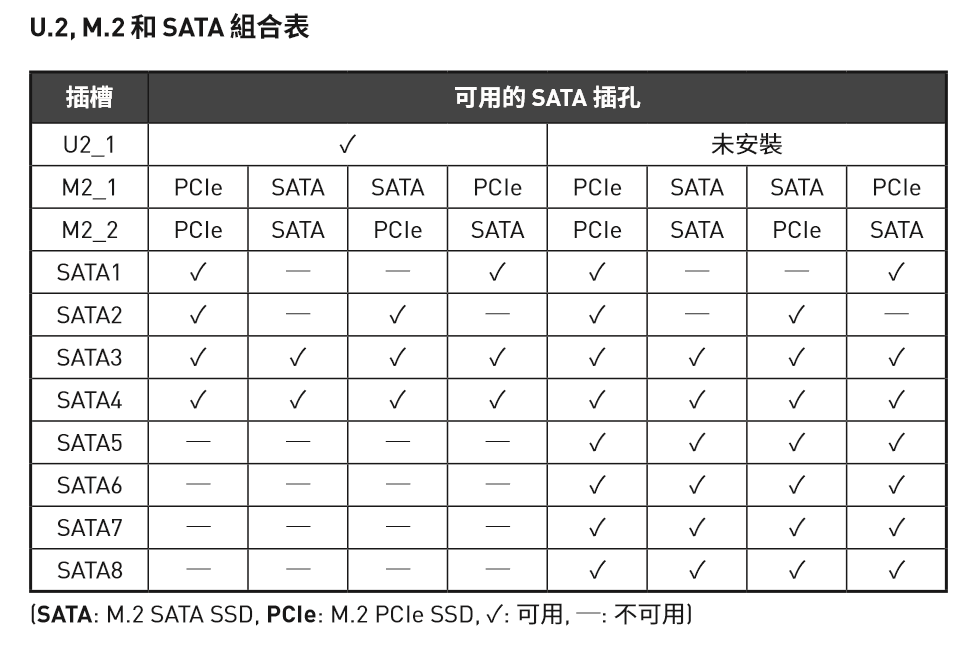

这些存储接口的共享关系如下.简单来说U.2会占用5-8号四个SATA.而M.2如果使用SATA型SSD也会各自占用1-2号的SATA.

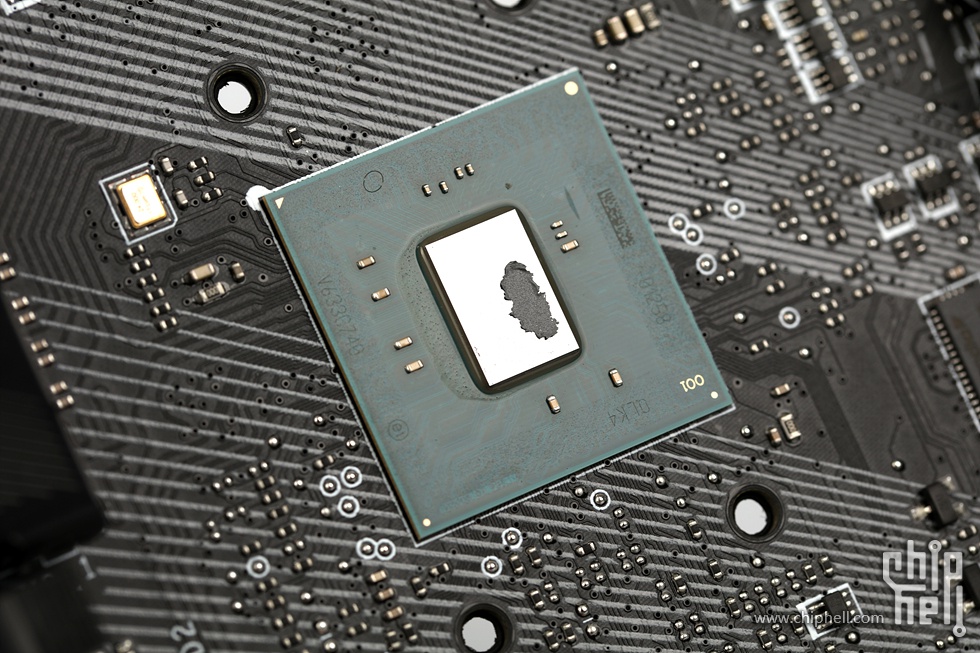

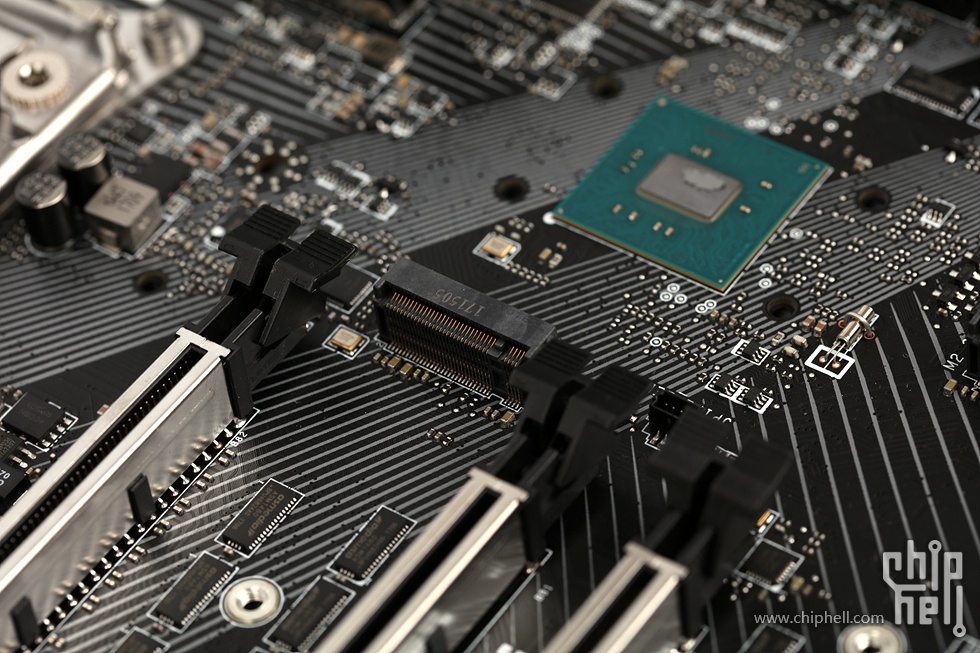

X299芯片组.

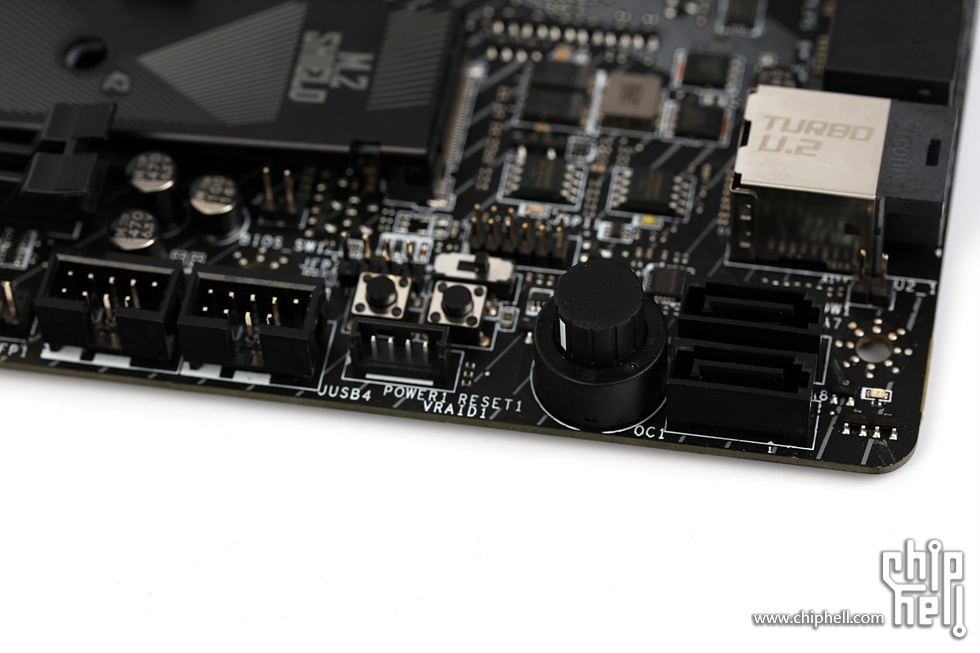

开关组. Game Boost旋钮(自动超频用),电源和复位按钮和双BIOS切换开关.

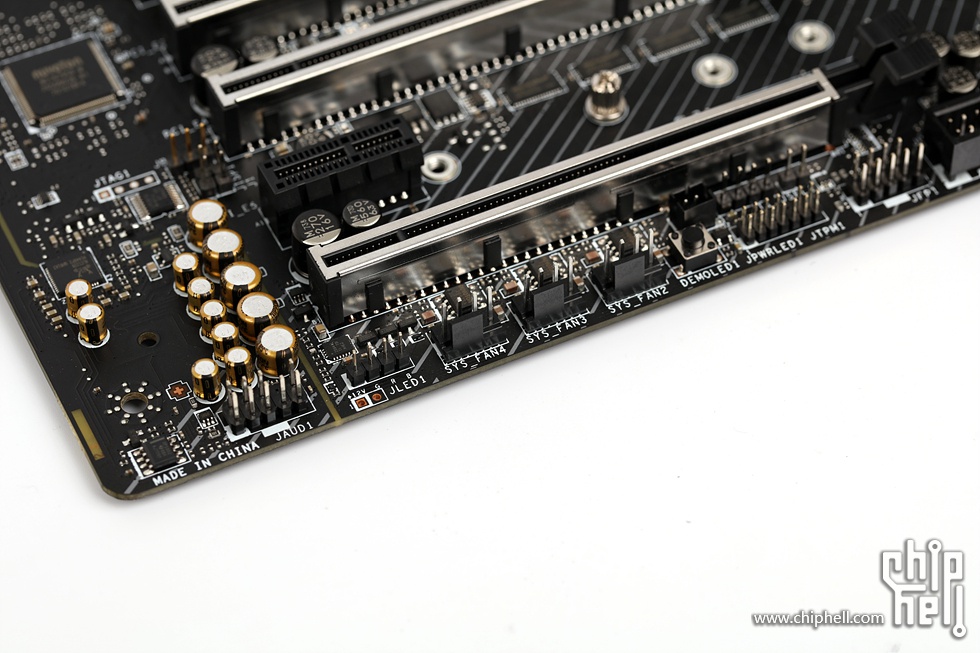

机箱风扇和额外灯带接口集中在底部便于集中整理,还有一个Demo LED按钮可以快速切换板载灯光展示效果.

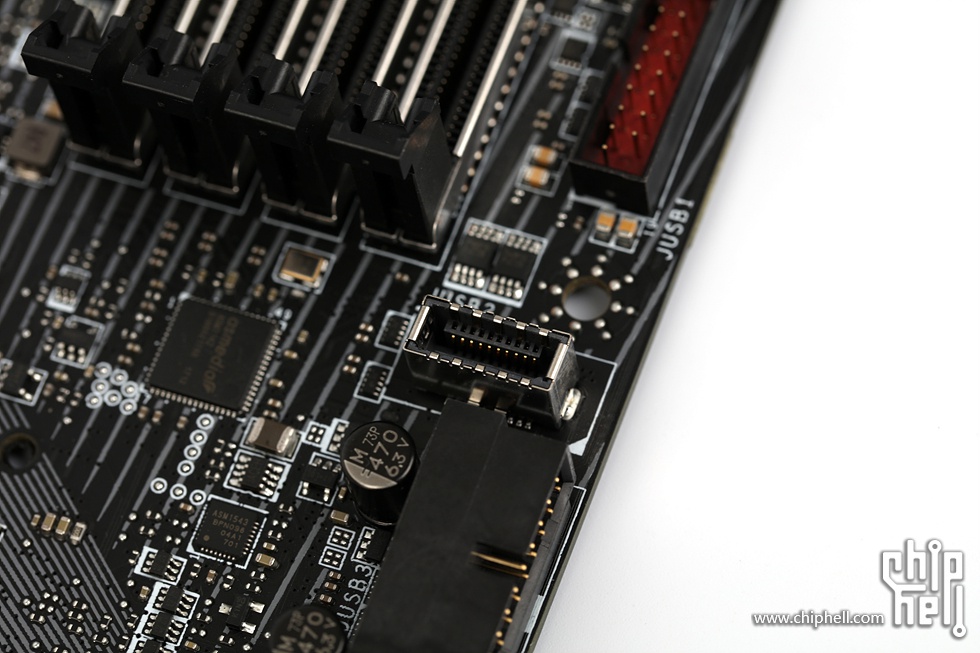

前置USB 3.1接口.

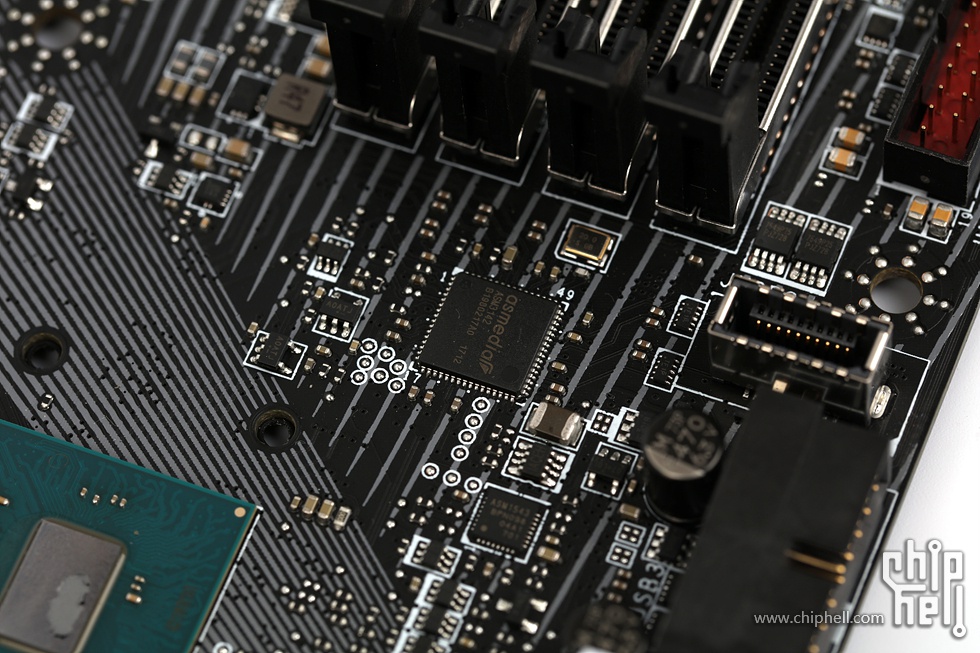

由新款USB 3.1主控ASMedia ASM3142提供.

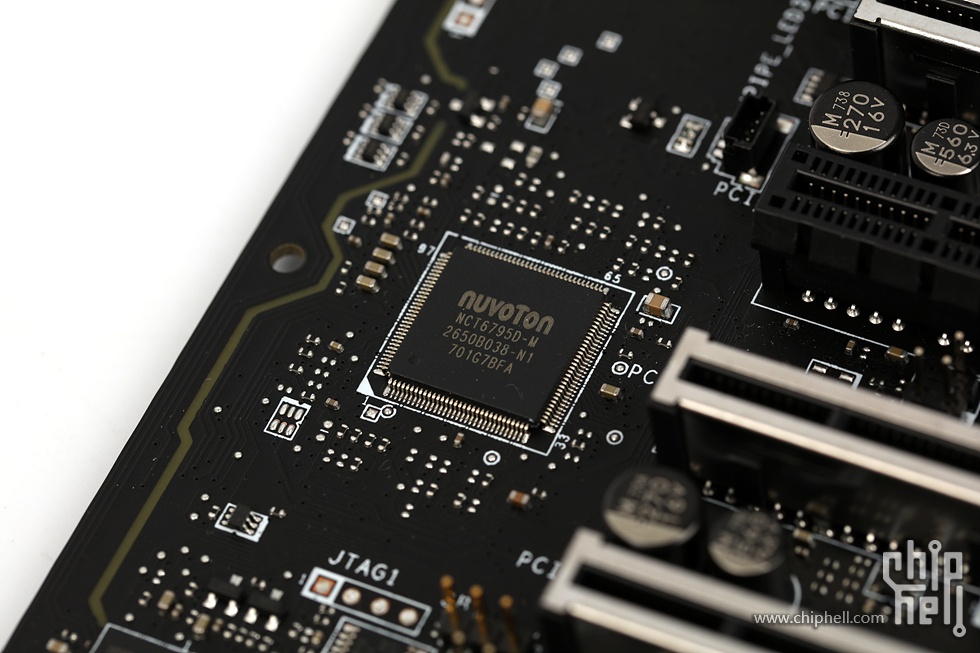

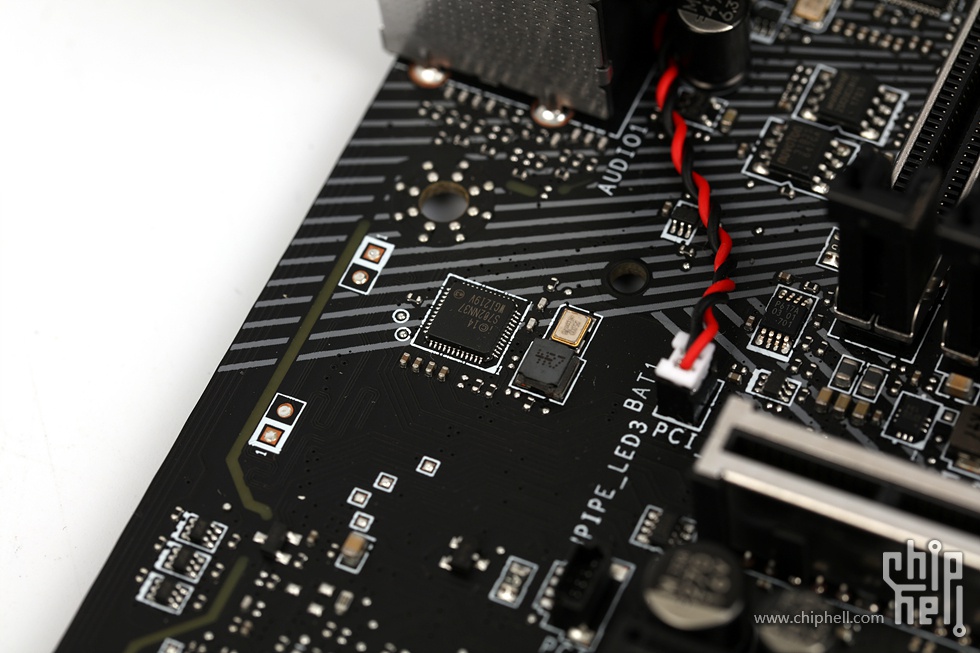

提供监控等功能的Nuvoton NCT6795D-M Super I/O芯片.

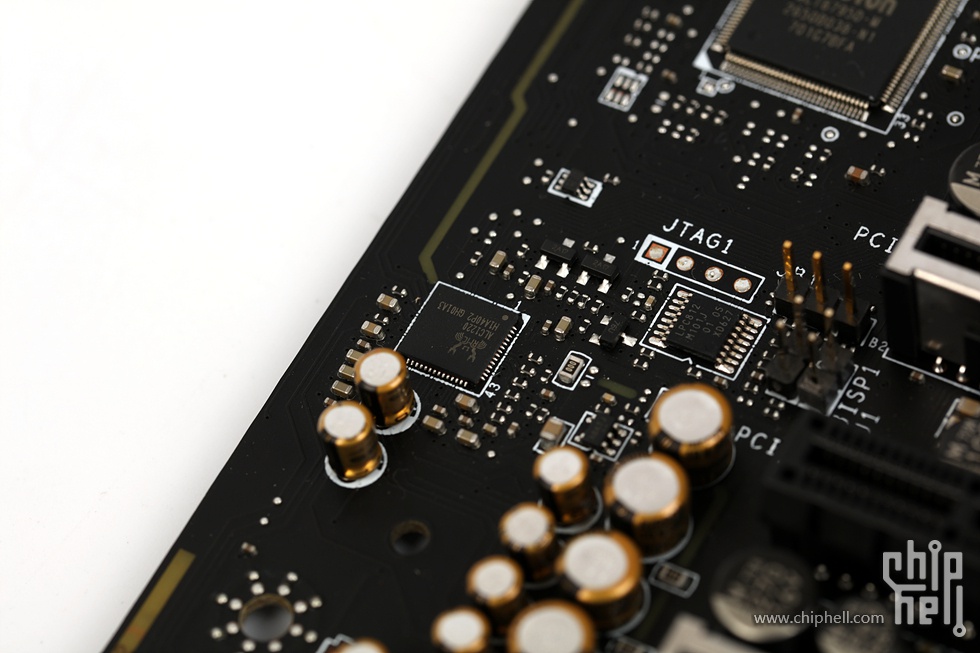

基于Realtek ALC1220 7.1 HD Audio Codec的Audio Boost 4集成音频方案.


Intel I219-V千兆LAN.


背面的USB 3.1同样由新款的ASM3142主控提供.

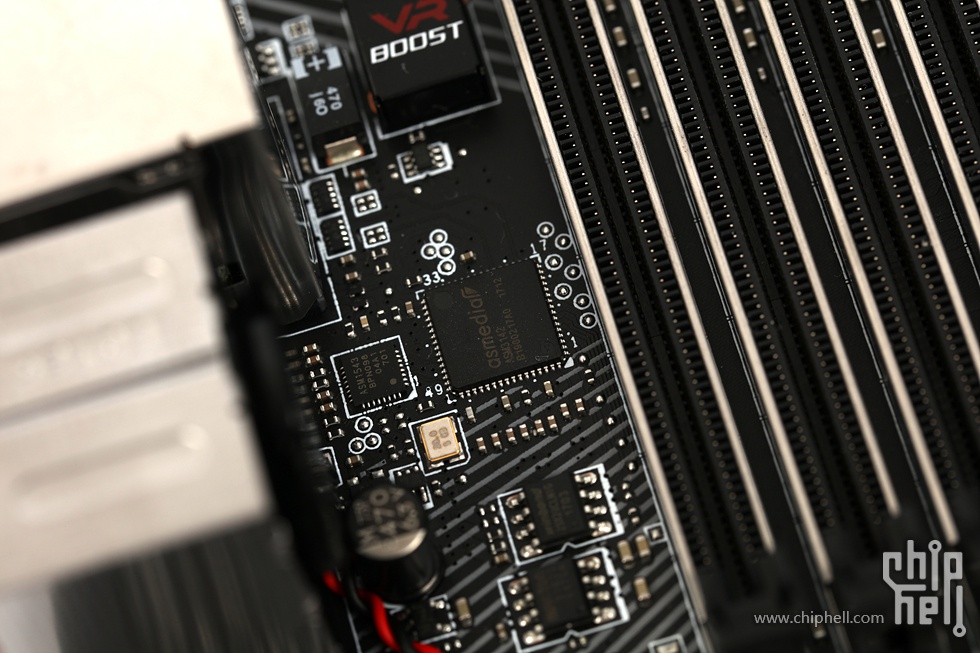

背后其中3个USB 3.0由ASM1074 Hub转接而来.

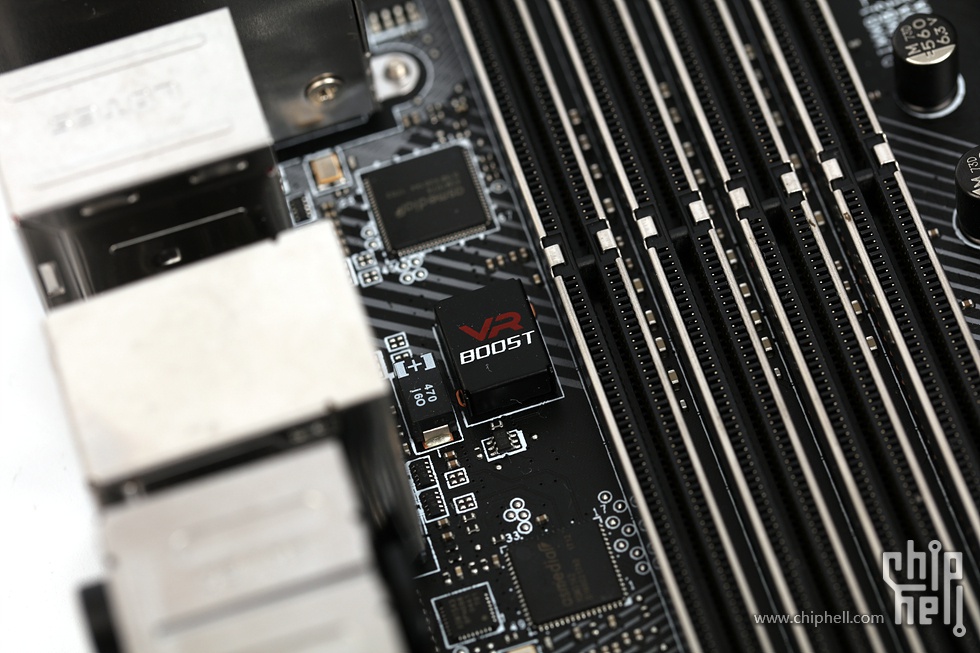

VRBoost设计,稳定USB供电和信号.

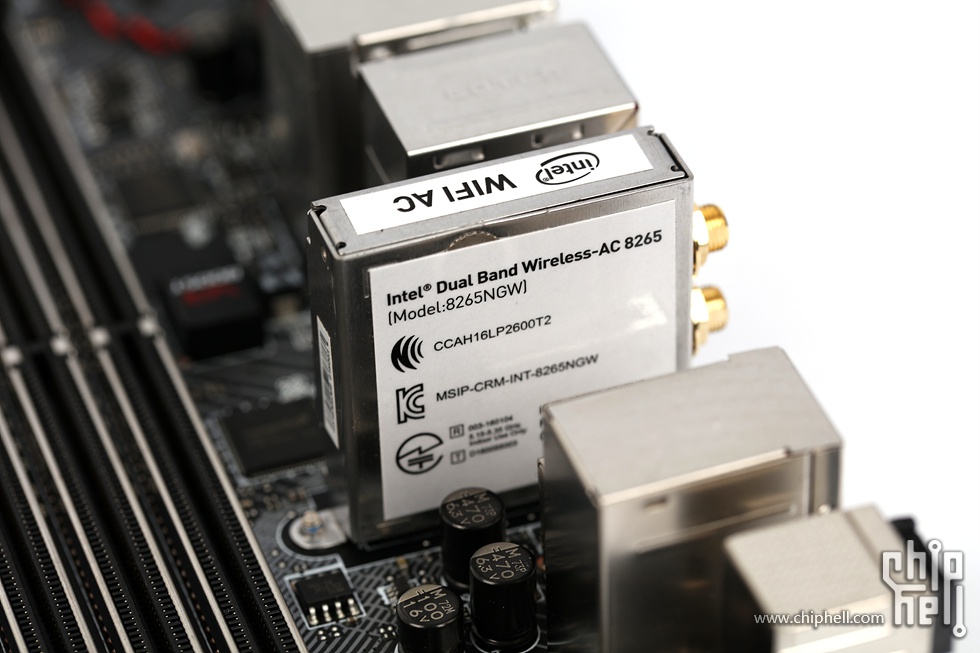

配备了Intel AC 8265无线模块.
