ASUS ROG MAXIMUS X APEX 评测

2017-12-11 09:04| 发布者: nApoleon| 查看: 51918| 评论: 14|原作者: DiamondBall|来自: www.chiphell.com

摘要: 尽管如今的CPU出厂频率设定就已经趋近于日用极限,但这仍然挡不住玩家对于更高频率的念想. 再加上在DIY市场上, 超频支持能力一直都是判断一款主板定位最为核心的要素. ROG玩家国度今年新推出的APEX系列主板的设计导向 ...
产品解析
包装盒结构和今年其他几款正统ROG主板无二,图案风格相比上半年型号小作调整.

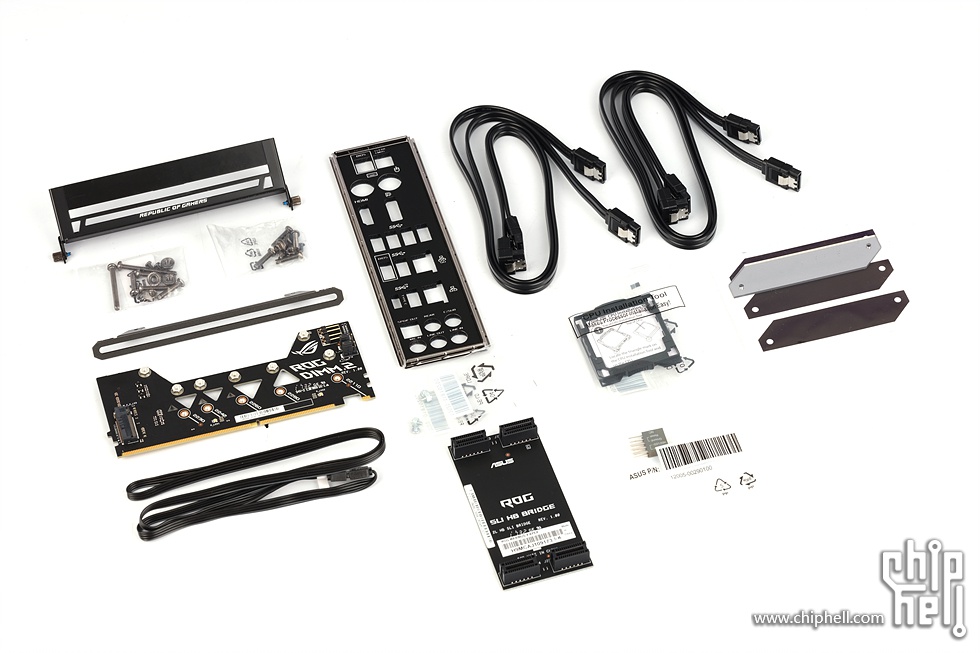

附件相比M9A增加了一套风扇支架.而用于提供板载M.2 SSD支持的ROG DIMM.2转接卡略做了调整,增加了三角状的镂空和转接U.2的跳线,字体也更为活泼.其他附件包括四条SATA线,RGB LED延长线,CPU安装框架,SLI HB连接器,机箱面板集线头(Q-Connector),M.2螺丝,黑化的挡板,DIY用的空白透光装饰牌.


说明书,Logo贴,电源定制线兑换券.新款的大号Logo贴纸(含线缆贴)

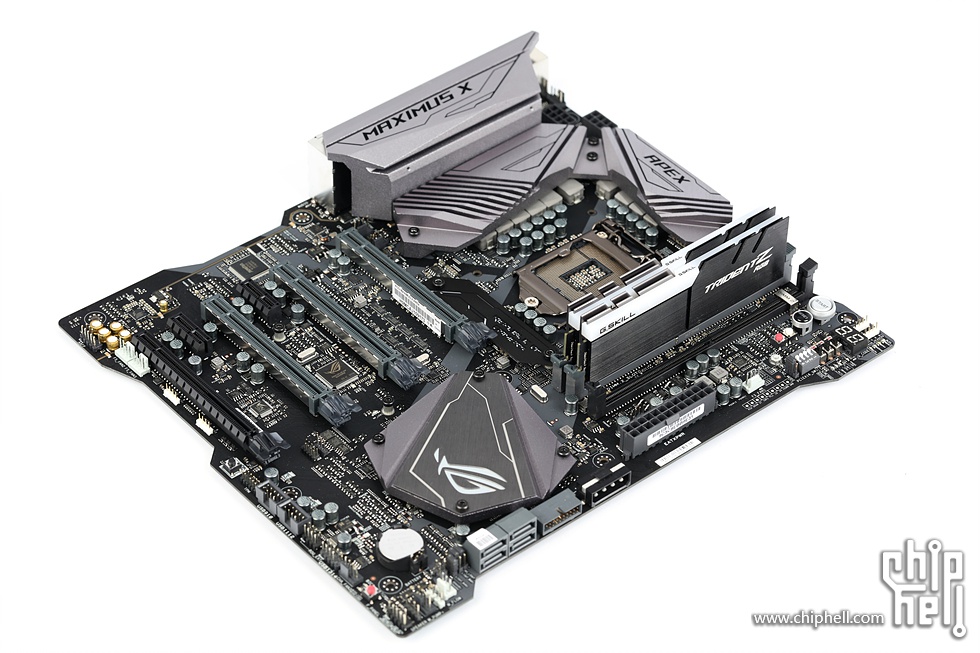

主板正面.APEX系列标志性的不规则边缘的PCB.相比M9A比较明显的变化在于背部I/O接口上方附加了上盖.

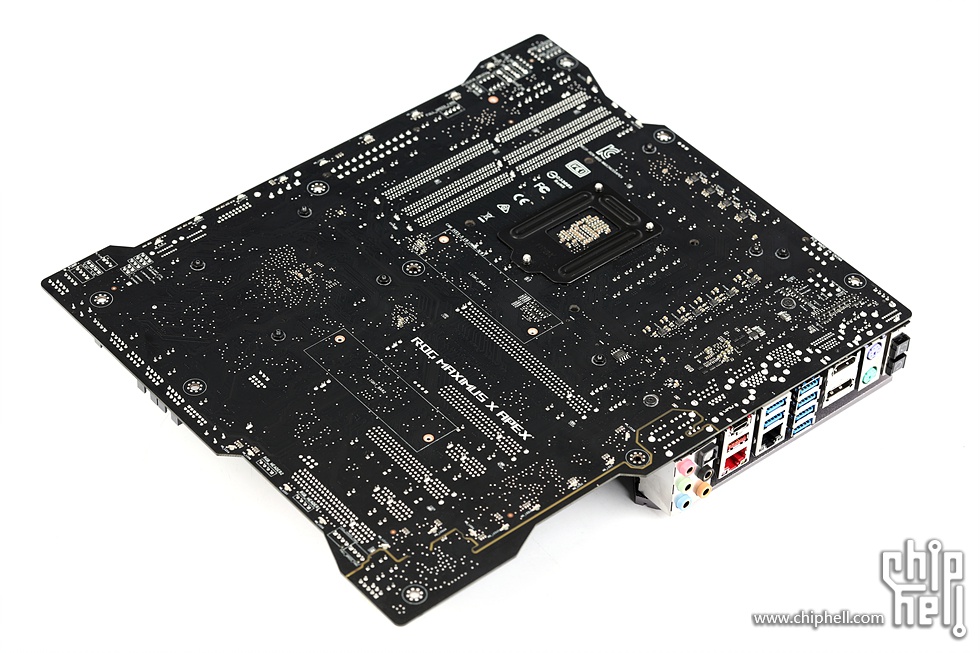

背面.

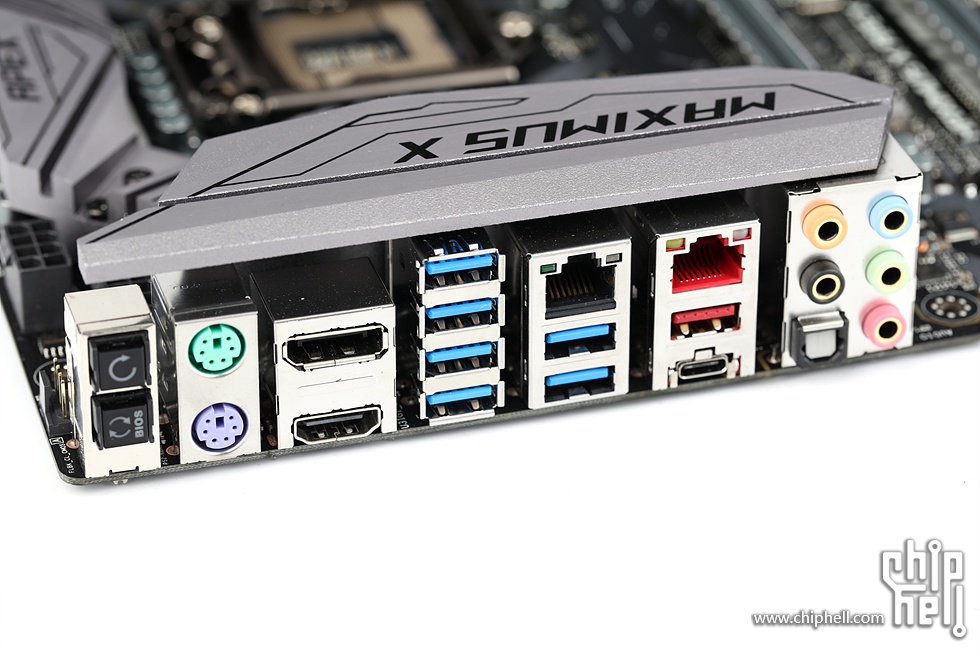

背部接口方面同样是有别于同代其他几款正统ROG的Z370.和前代的M9A相比增加了一个支持5G带宽的LAN口(黑色). 其他还包括BIOS Flachback和Clear CMOS键,6个USB 3.0,2个USB 3.1(Type-A Type-C各一),DP 1.2和HDMI 1.4核显输出,1个千兆LAN,5个3.5mm音频和1个S/PDIF光纤输出, 还有可能会在冲刺极限超频纪录时能派上用的键鼠独立的PS/2接口

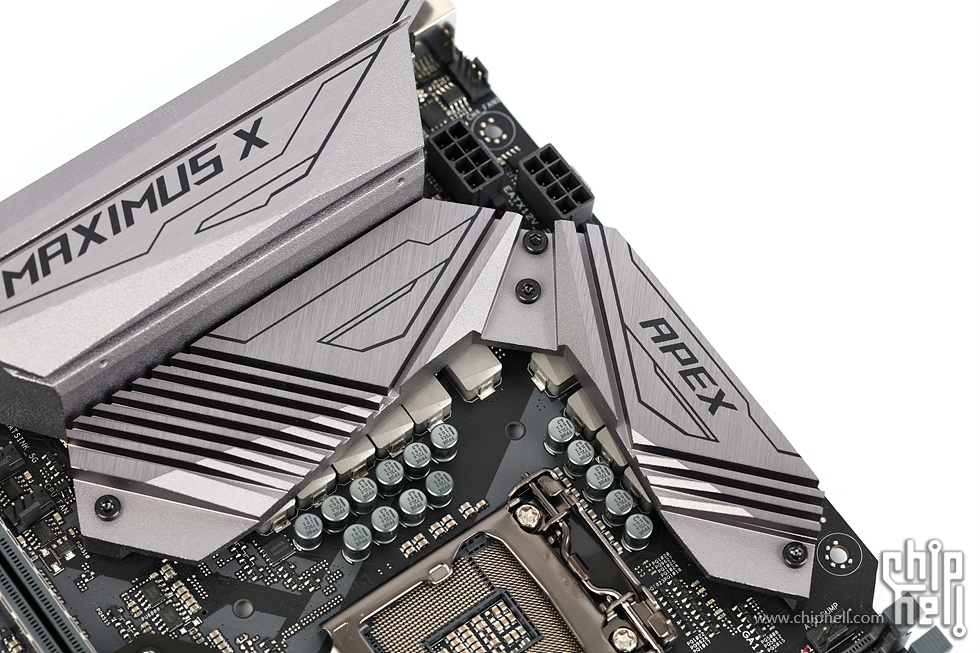

别致的供电散热片, 和M9A类似仍然是可以和芯片组散热片组合成战斗机造型的设计, 不过增加了一些切割条纹增大了散热面积

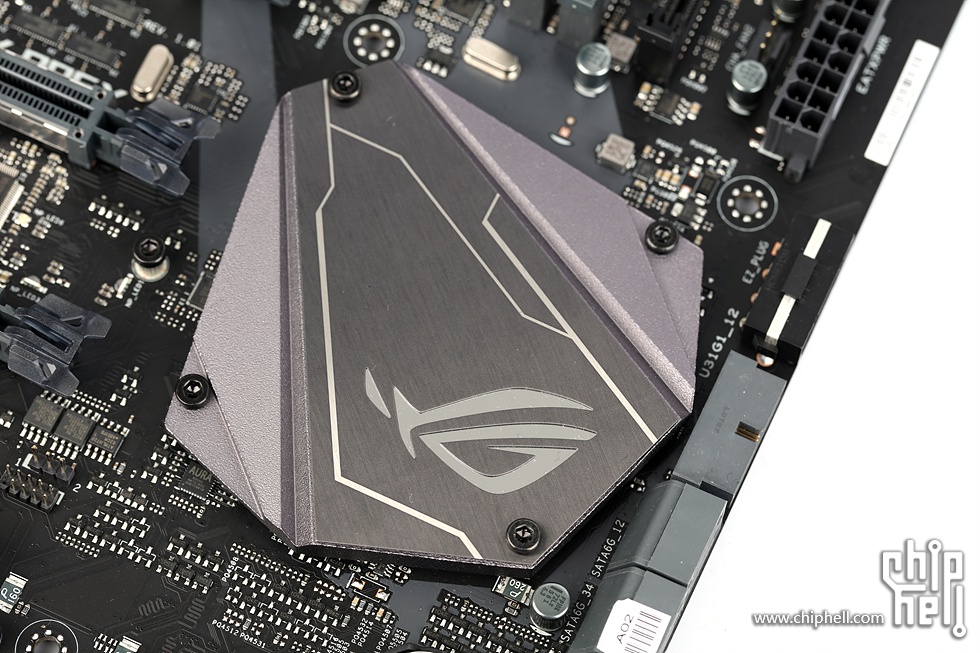

芯片组散热片,Logo处可发光.

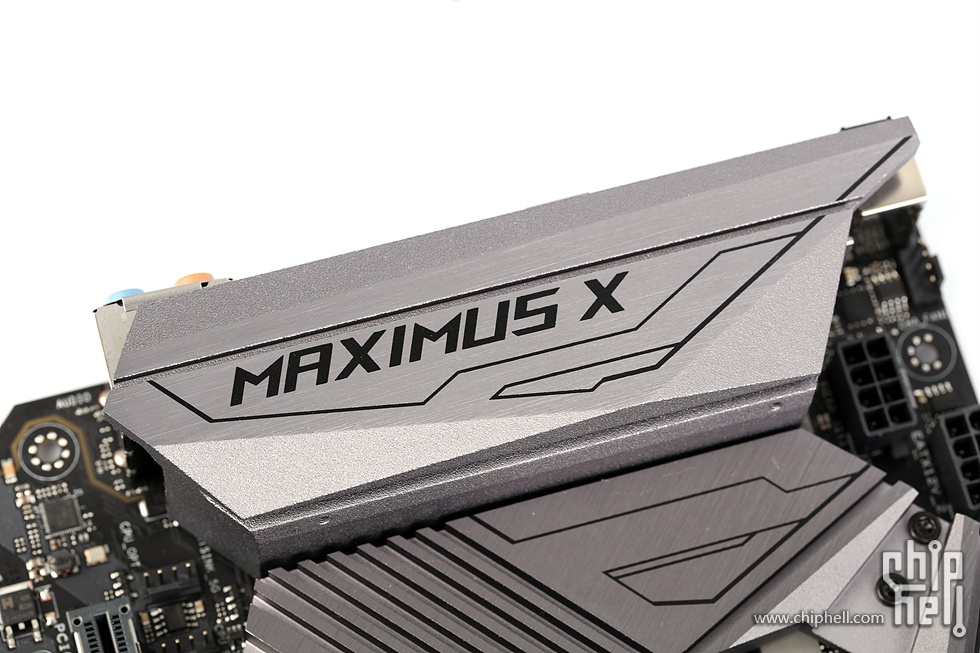

背部接口上方的上盖.MAXIMUS X的标识也顺应转移到这个位置展示.而不同于绝大多数主板在这个位置的上盖只是作装饰用. 这一片也是货真价实的散热片. 用于这次新增的5G网卡.

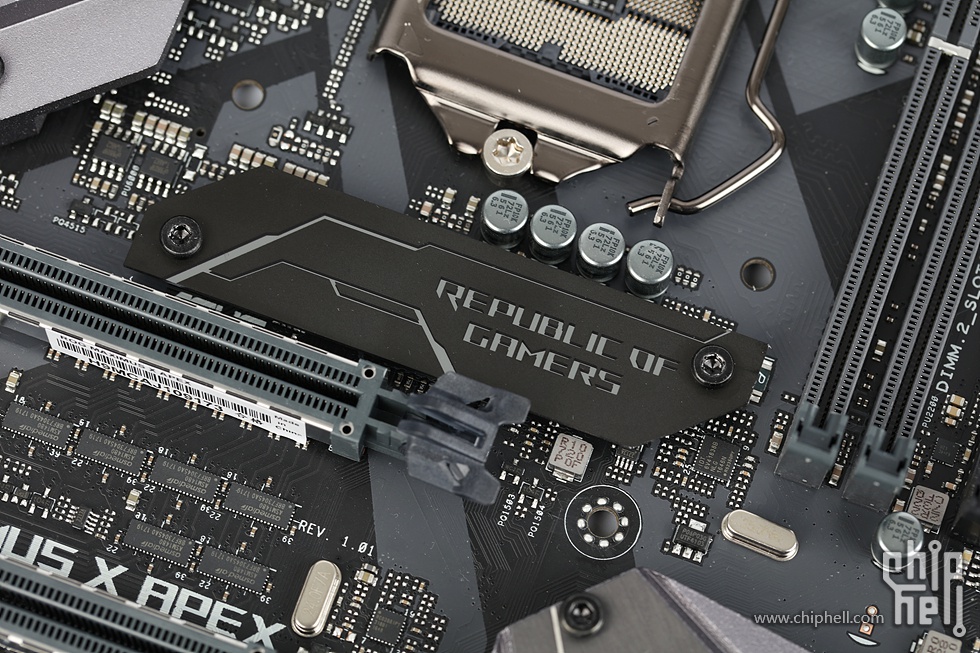

中心的装饰牌,可自行在附件的白板上设计图案替换.


散热片全家福.

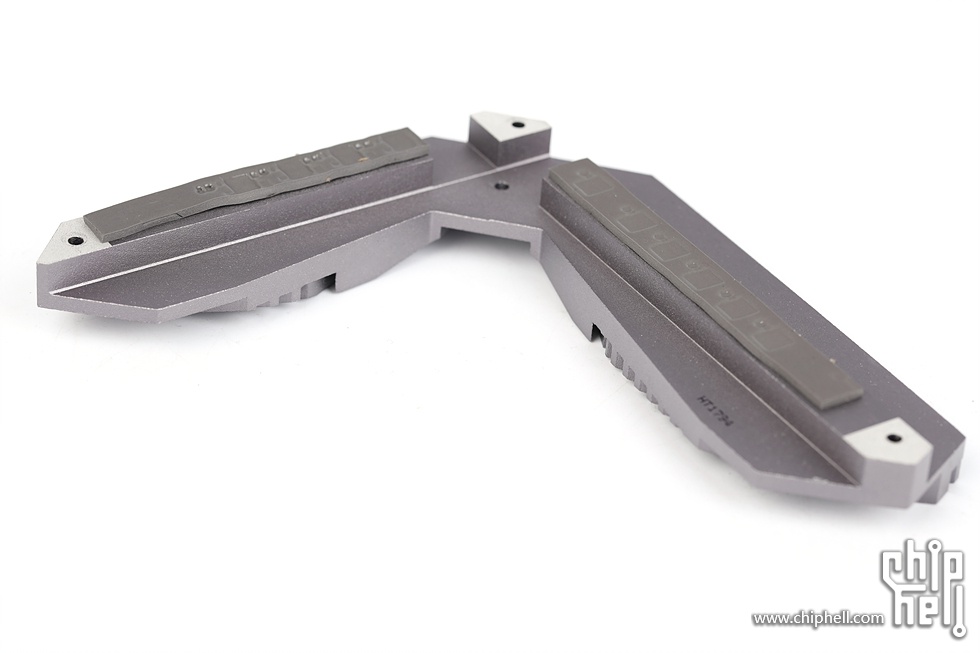

供电散热片并未包含热管,以导热垫和MOSFET接触


I/O上盖散热片的导热垫位置显然是针对板载的Aquantia AQC108 5GbE LAN控制器而来.


灯光效果.

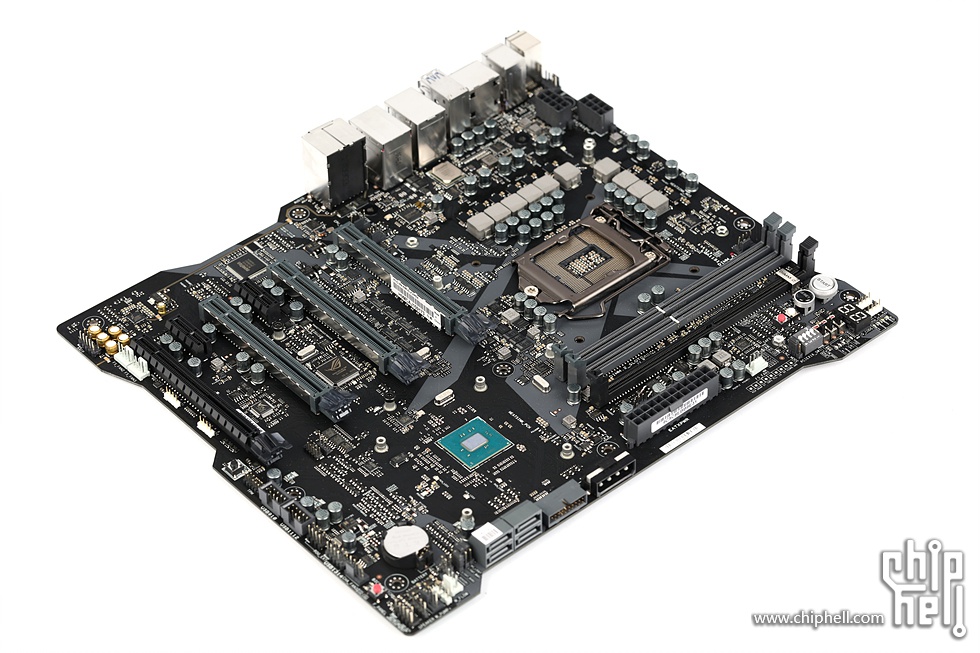

正面无遮挡全貌. 和M9A一样仍然提供了标记为2个CPU,3个机箱,2个水冷PUMP用的共计7个可调速风扇接口和另外额外的3个不支持调速的风扇接口.另外还有2个测温线接头和一套水速监控接头. 供电元件方案则选择了ASUS主板中定位较高的” DIGI+ 数字供电设计”组合.

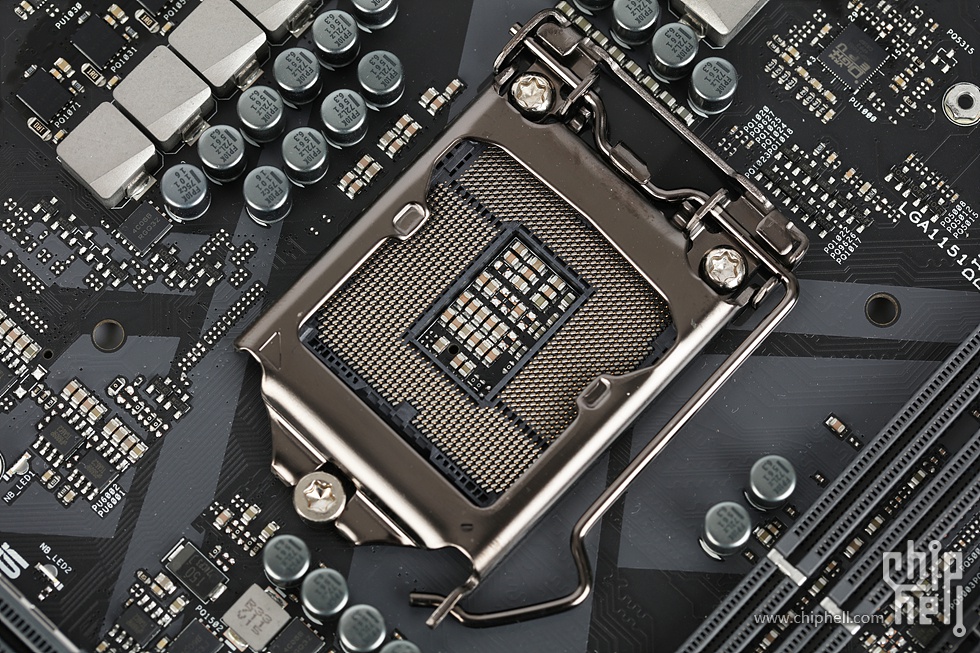

支持8代酷睿的新版LGA 1151接口.

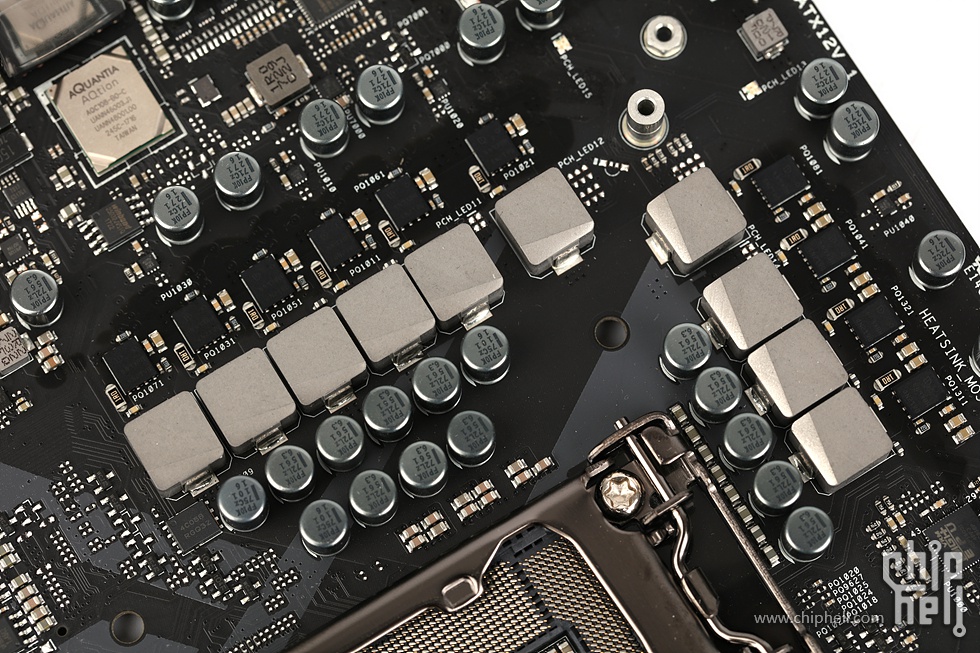

8+2相CPU供电.

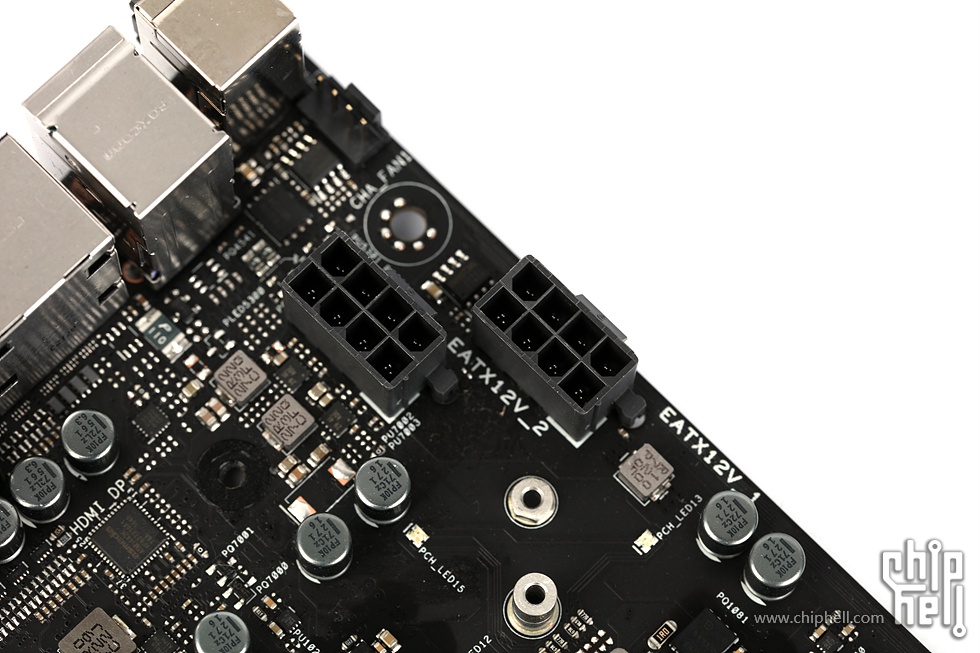

双8-pin电源接口.


CPU供电的PWM主控芯片使用的是ASP1405I.

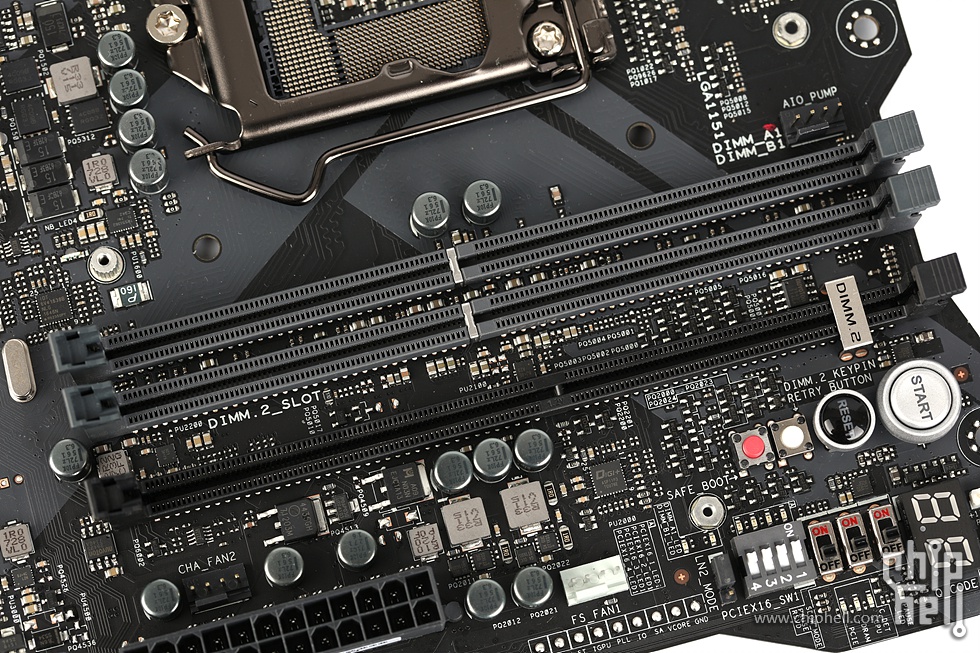

两条DDR4插槽(灰色),支持最大32GB的DDR4-2666内存,标称超频支持频率达到了4500MHz.支持双通道和XMP.黑色的DIMM.2插槽提供板载M.2 存储设备支持.主板设计结合搭配的DIMM.2转接卡可以提供2个支持2242/2260/2280/22110四种尺寸,最大PCIe 3.0 x4规格的M.2存储设备.其中标注为M.2_1的接口同时也可支持SATA 6Gb/s型的M.2存储设备.

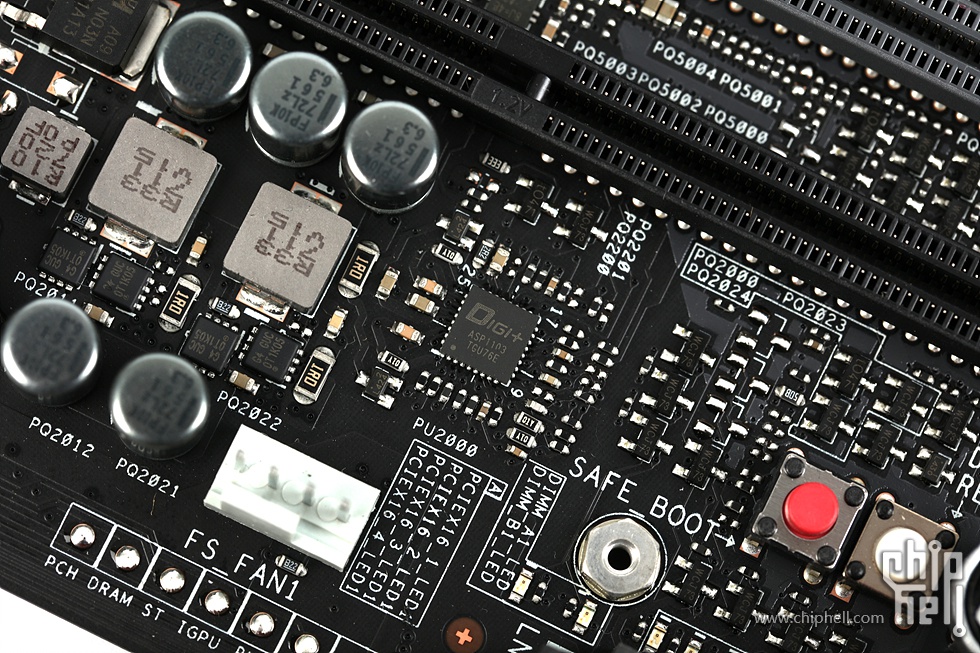

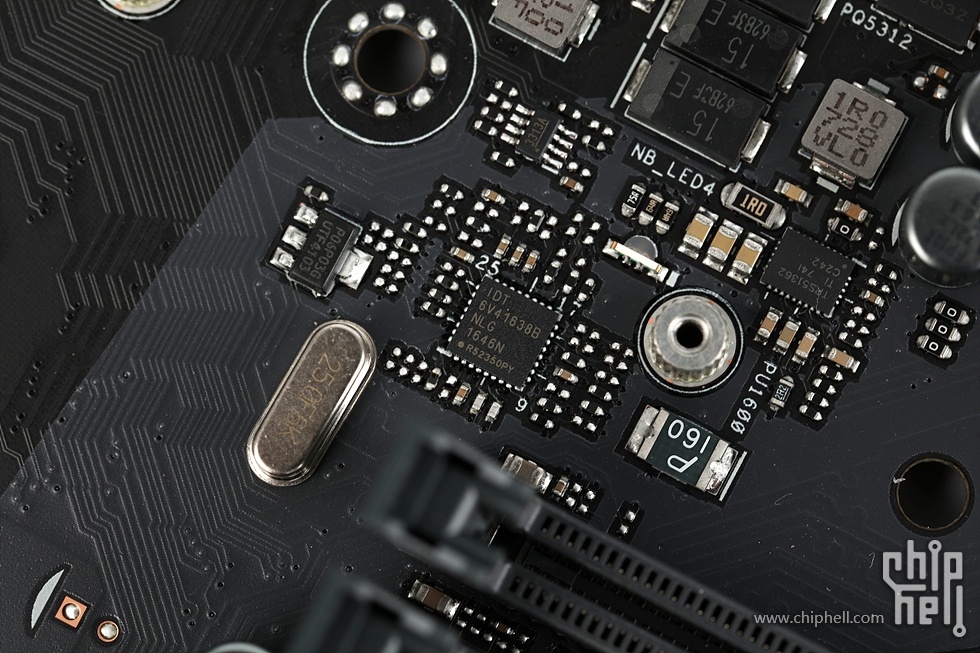

两相内存供电,PWM控制器为ASP1103.


作为性能取向的主板,四条PCIe 3.0 x16型插槽是这类主板的标配. 其中灰色三条来自于CPU提供的信道并支持x16+x0+x0/x8+x0+x8/x8+x4+x4三种模式.并包边加固.最外侧的黑色PCIe x16型插槽实际最高只提供x4模式,由Z370芯片组提供.另有两条由Z370芯片组提供PCIe 3.0 x1插槽并且和M10类似,其中一条尾部未封口.

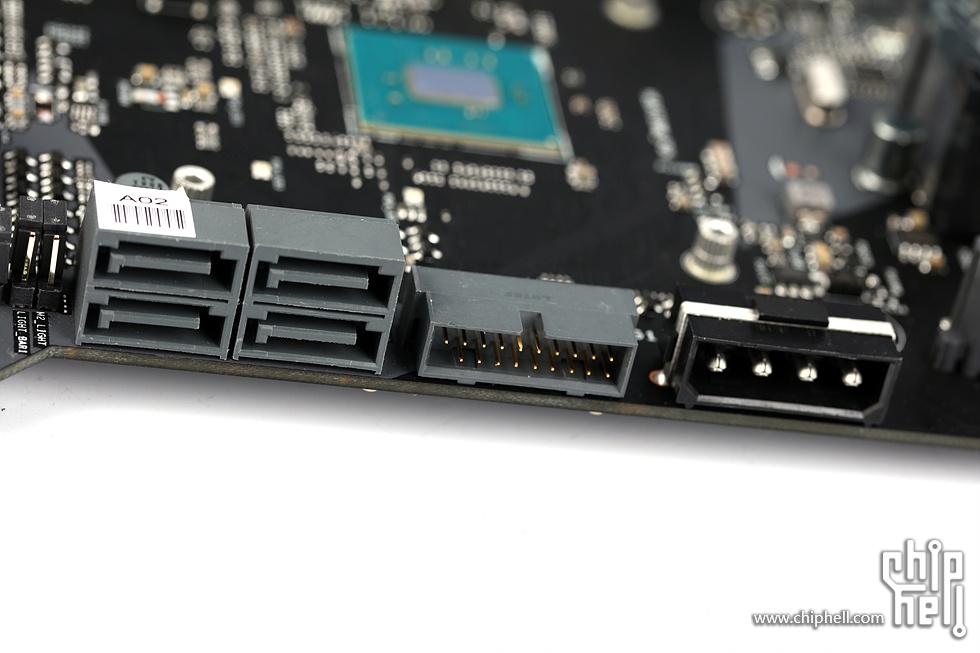

存储接口除了前文提及的支持双M.2的DIMM.2外只提供了四个Z370原生的SATA 6Gb/s,支持RST提供的RAID0/1/5/10和SRT.右侧还有一个侧向摆置的前面板USB 3.0接线座(Z370原生). 而更右侧的则是加强主板供电的D型4-pin口.搭配多块显卡时务必接上.这个接口的位置以及类型也是对实际装箱非常友好.


Z370芯片组.

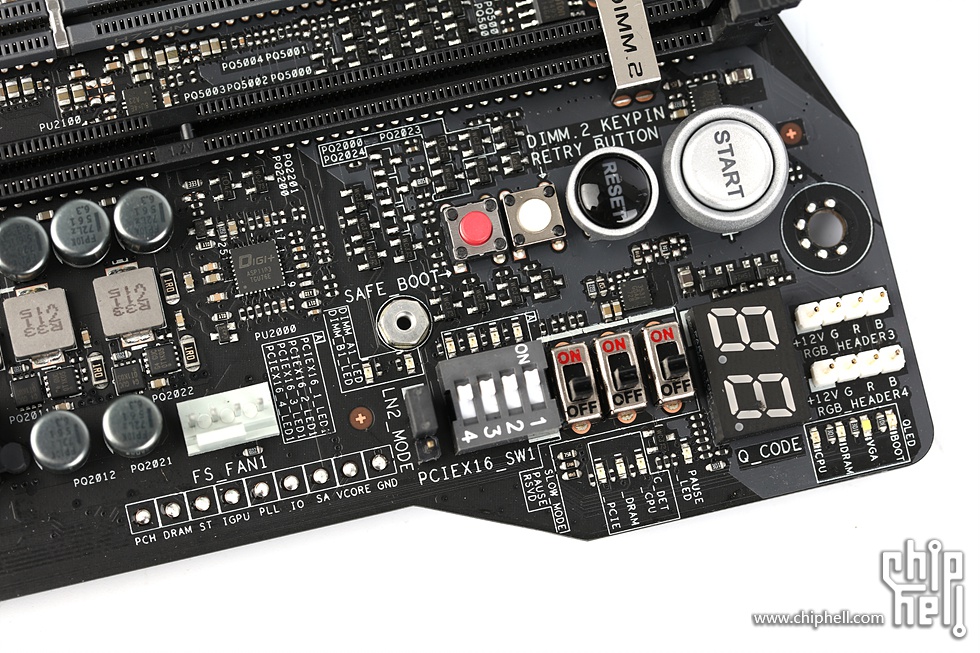

M9A上的各项开关和指示灯设计均全数保留. 除了包括目前正统ROG都标配的电源按钮,复位按钮,安全启动和恢复前次设定按钮以及四个简易自检指示灯(Q-LED)和2位的Debug指示器(Q-Code),还提供PCIe插槽开关, 暂停开关和慢速模式开关以及电压测量点和结霜侦测指示灯. 用于开放高电压调整的LN2模式跳线小改了位置. 此外主板这一角上提供了两个12V RGB灯条接针和一个定全速的风扇接口.

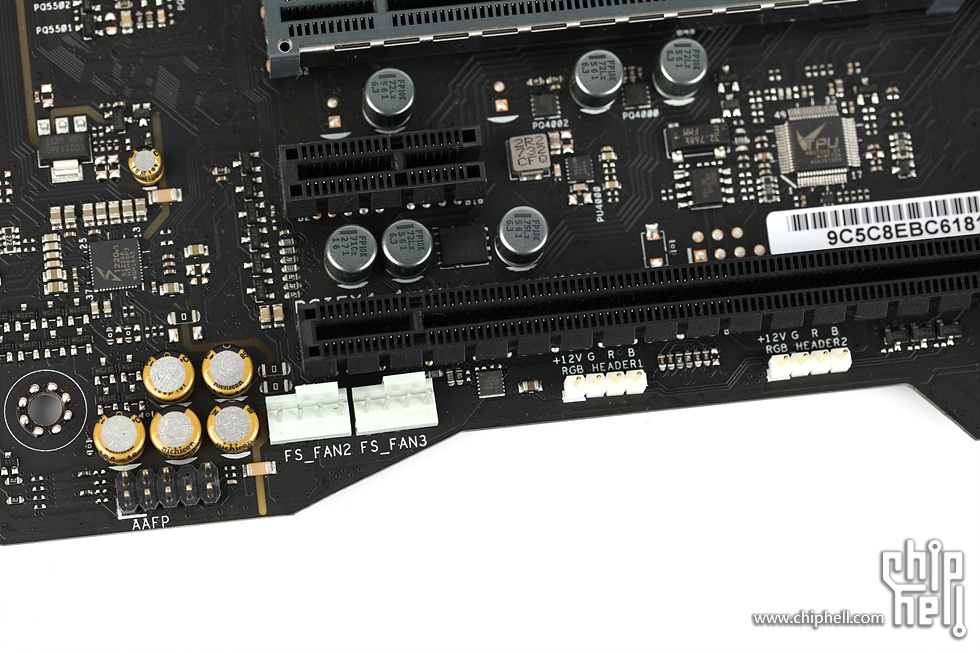

在M9A上原本靠近背部接口的一个定速风扇接口被移到了底部. 附近位置又提供了额外两个12V RGB灯条接针.

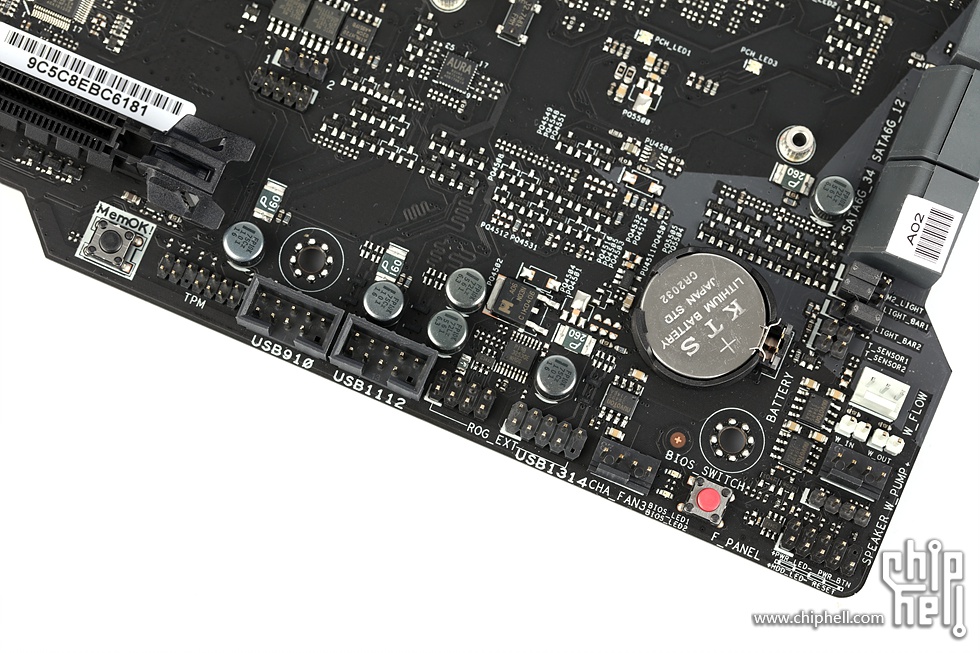

MemOK!内存兼容性调整按钮和双BIOS切换按钮被置于了底部另一侧.三组USB 2.0中的一组仍然作为ROG扩展面板的一部分. 结合板载的芯片来看OC Panel II配件应该仍有发挥余热的机会.


增强BCLK超频调整的独立时钟发生器.

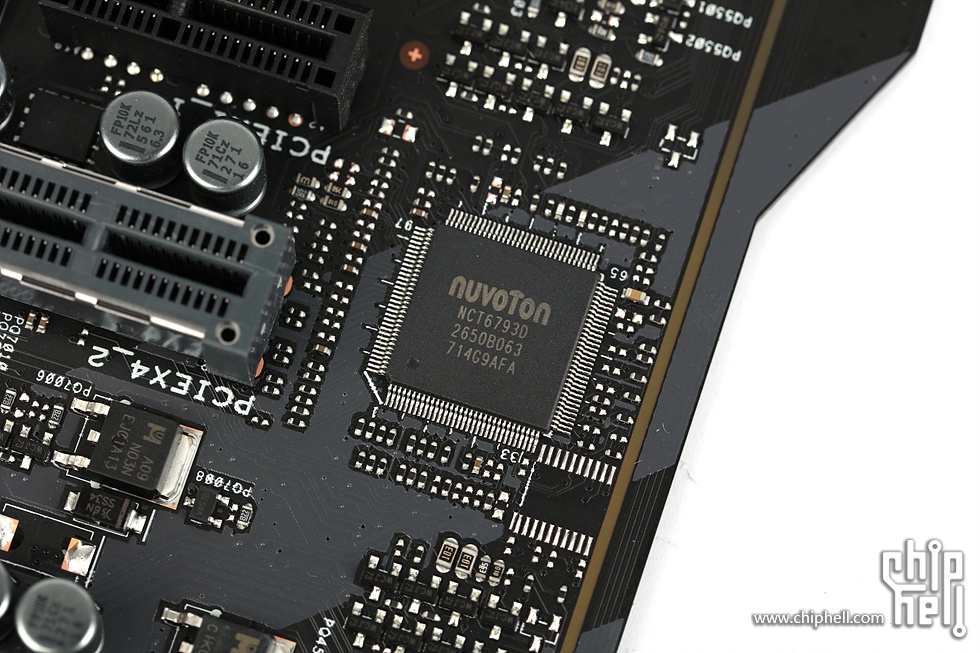

提供基本监控和PS/2接口的NCT6793D I/O芯片

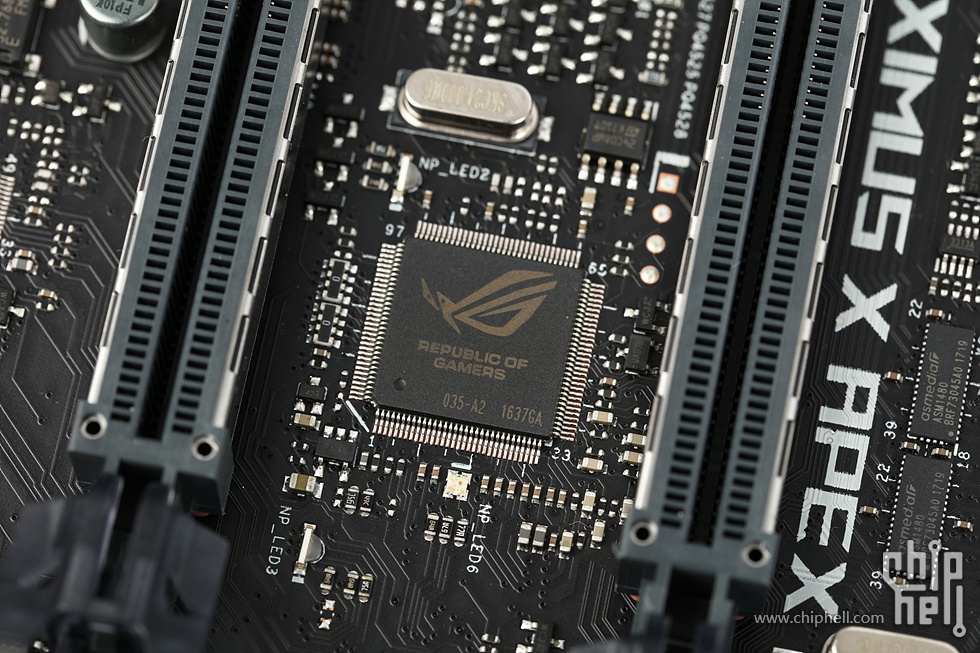

丰富特色超频调整的TPU芯片和ROG芯片.

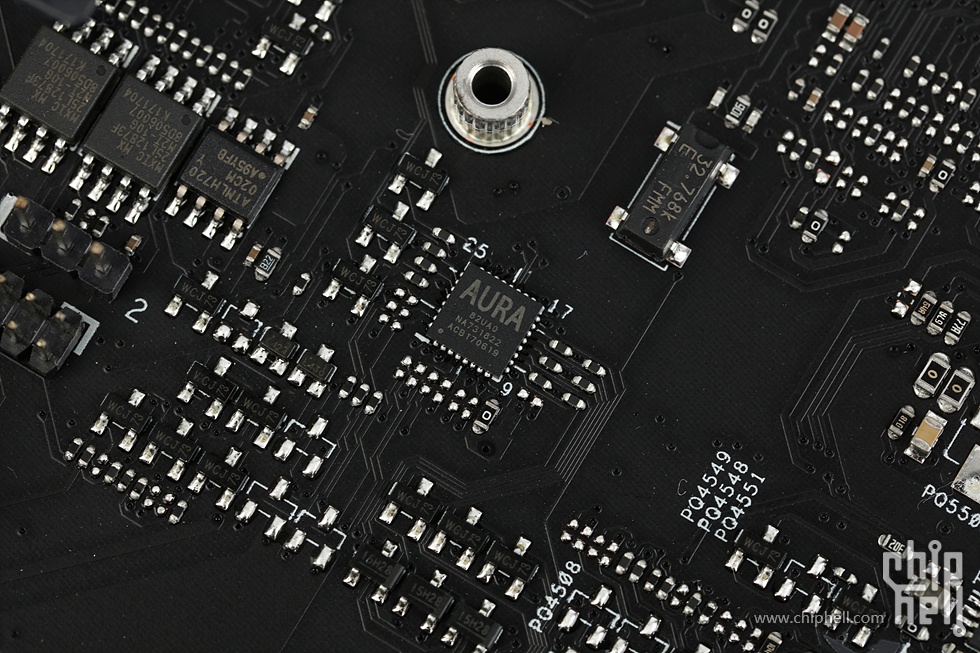

调整灯光的”AURA”芯片.

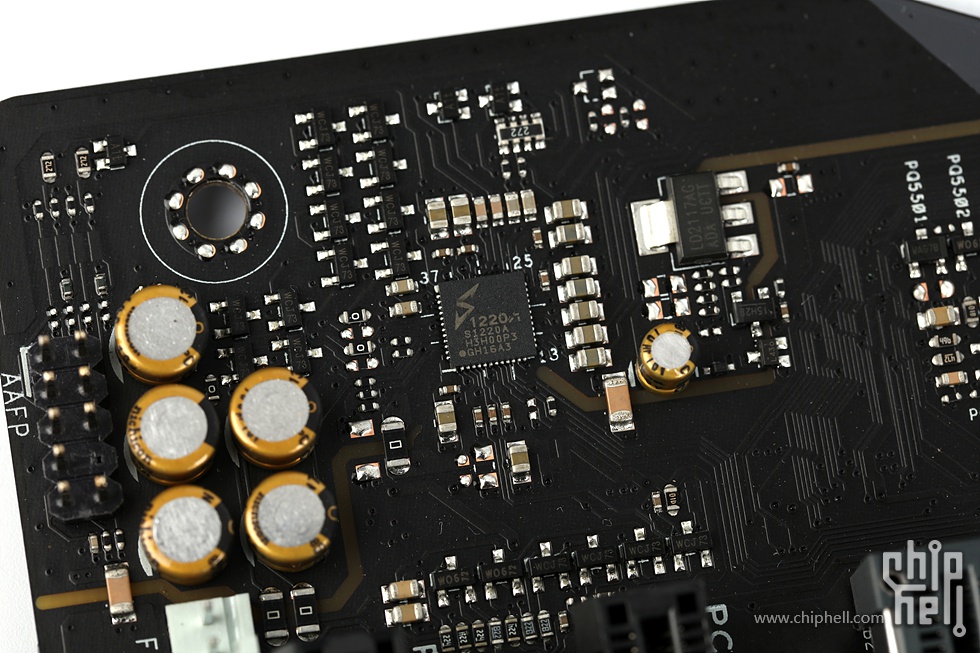

基于定制款Realtek ALC1220(S1220A)的简化版ROG SupremeFX音频方案(不再搭配ESS ES9023P)

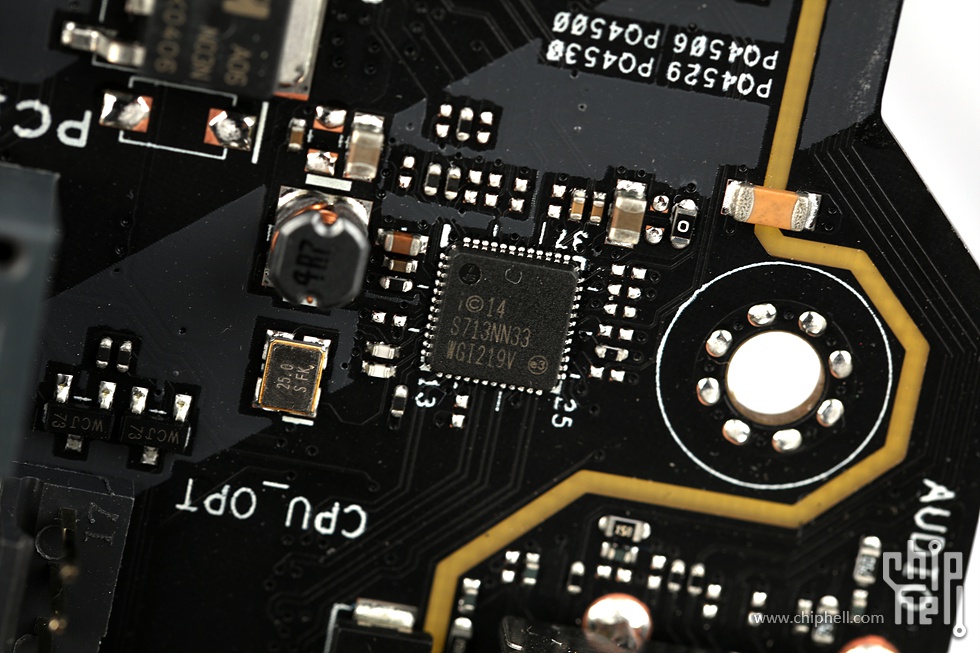

网卡之一是Z370的官配,可谓三代老臣的Intel I219V.

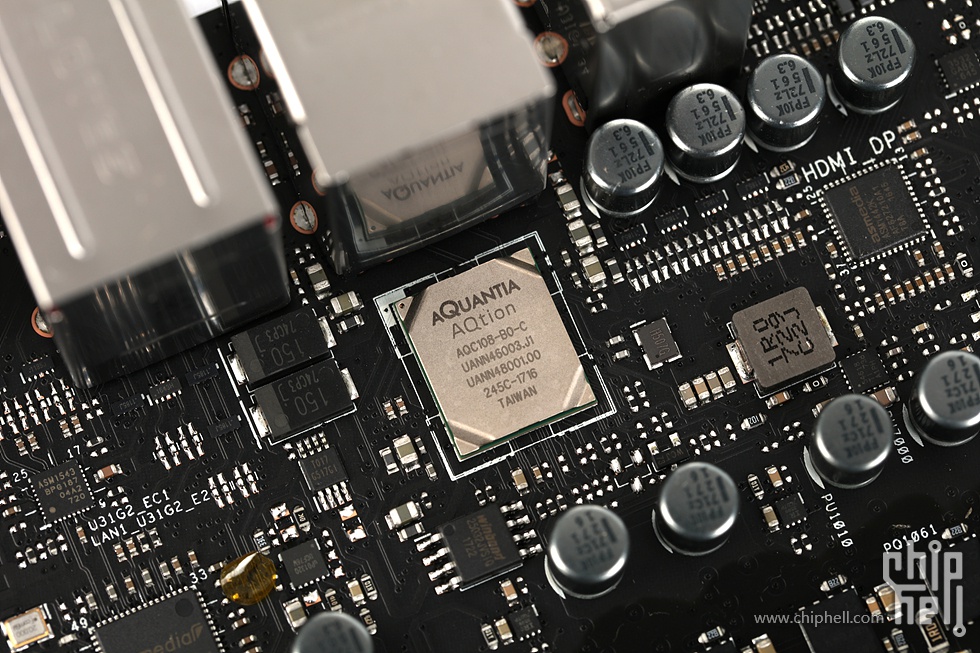

另一个则是本次新增的亮点,支持5 Gigabit带宽的Aquantia AQC108控制器.

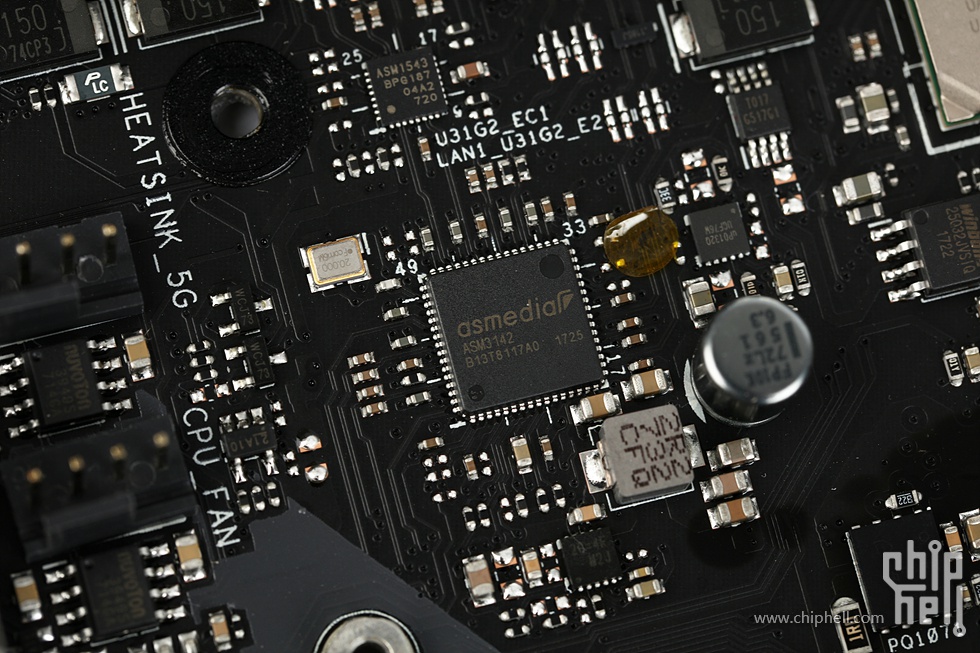

提供背部USB 3.1接口的ASM3142 USB 3.1主控.

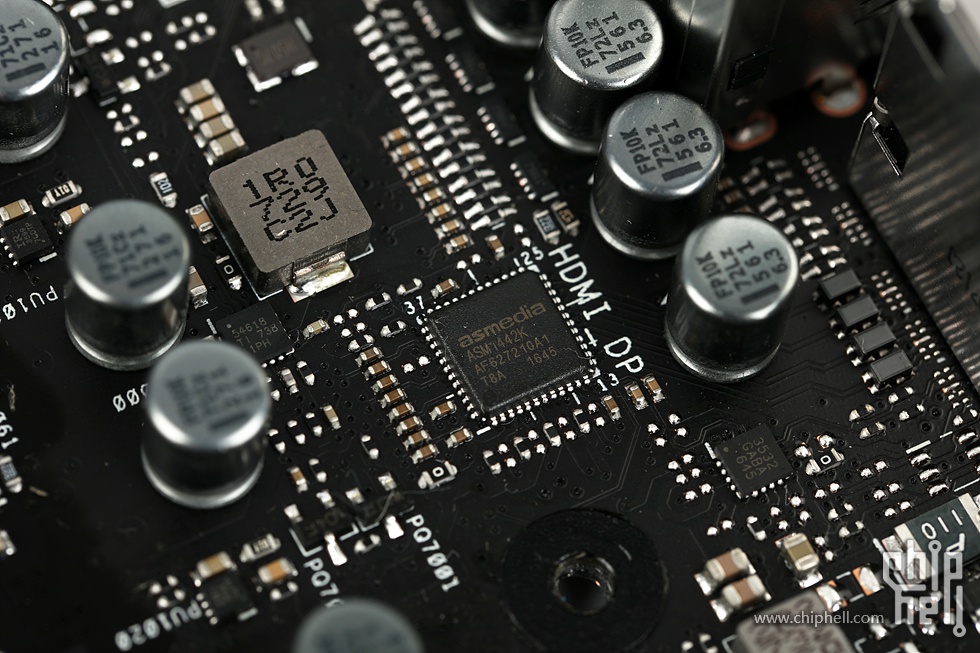

提供HDMI 1.4的ASM1442K信号转换芯片.
