国庆献礼!TJ07红黑配水冷平民改装!!

2010-9-30 23:40| 发布者: nApoleon| 查看: 5744| 评论: 43|原作者: cfan7777777|来自: www.chiphell.com

摘要: 上月入了TJ07之后,断断续续的买了不少东东装配水冷。搞好之后早就想拍一组照片留念,又想照的效果好一点,于是买了一堆摄影配件。无奈初次接触,手艺太差,磨合了不少时间,现在终于有点点效果了,发给大家看看。 ...
       上月入了TJ07之后,断断续续的买了不少东东装配水冷。搞好之后早就想拍一组照片留念,又想照的效果好一点,于是买了一堆摄影配件。无奈初次接触,手艺太差,磨合了不少时间,现在终于有点点效果了,发给大家看看。

主机配件,都是平民装备:
        CPU:intel i7 860 2.8G
        主板:华硕  p7p55d
        显卡:华硕EAH4850
        硬盘:西数640 黑盘X2,1T EVDS X2,INTEL X-25V
        内存:海盗 2g ddr1600 c8 X2
        声卡:创新X-FI elite pro
        电源:山寨美环保尖兵500W
        机箱:银欣TJ07


水冷配件:
        CPU冷头:EK   HF
        显卡冷头:亨利通用显卡水冷头
            散热排:XSPC RX480
               水泵:D5水泵
            水泵盖:EK D5-TOP(增流最强版)
               水箱:EK-150-B水柱水箱
               接头:ENZOTECH 4分快拧接头 8个,亨利宝塔6个
               水管:3603太空管4分厚管

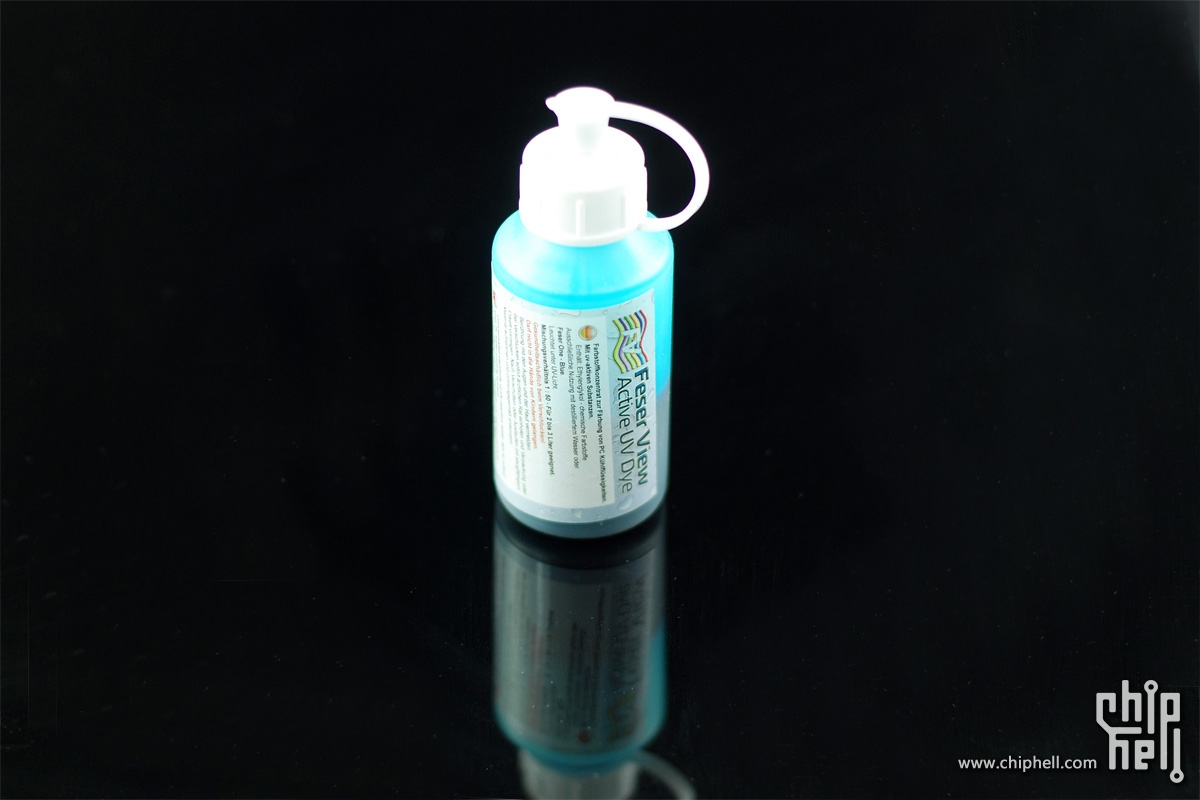

             UV液:TFC Feser One UV(蓝色)

       其它还有三通,四通,水温探头以及杂牌四路带测温调速器等等。

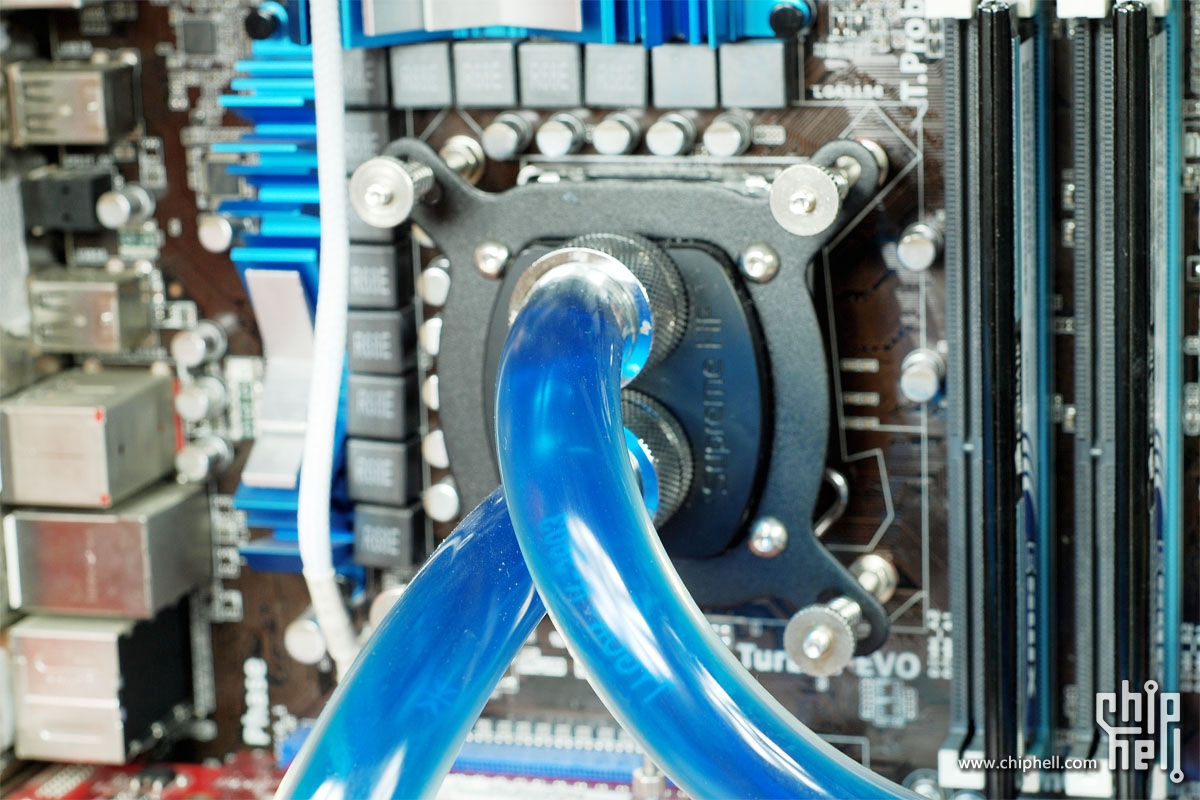

第一部分:整体效果图

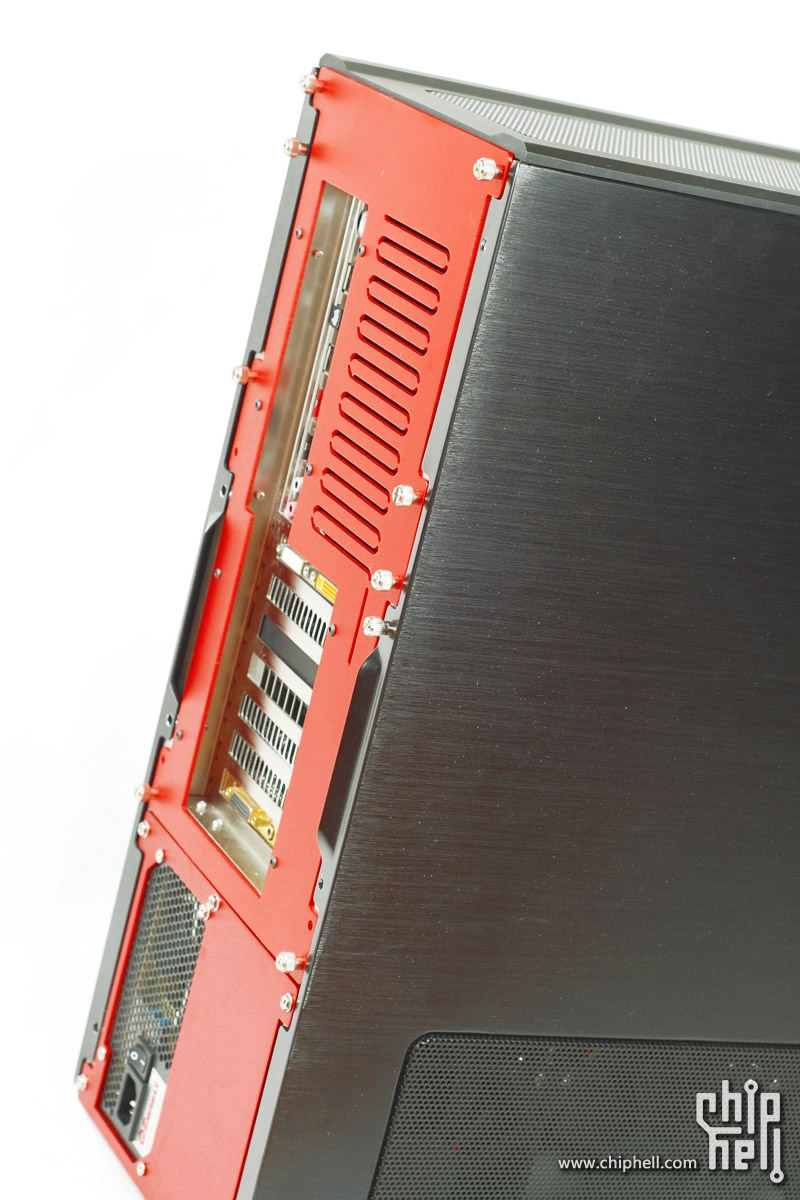

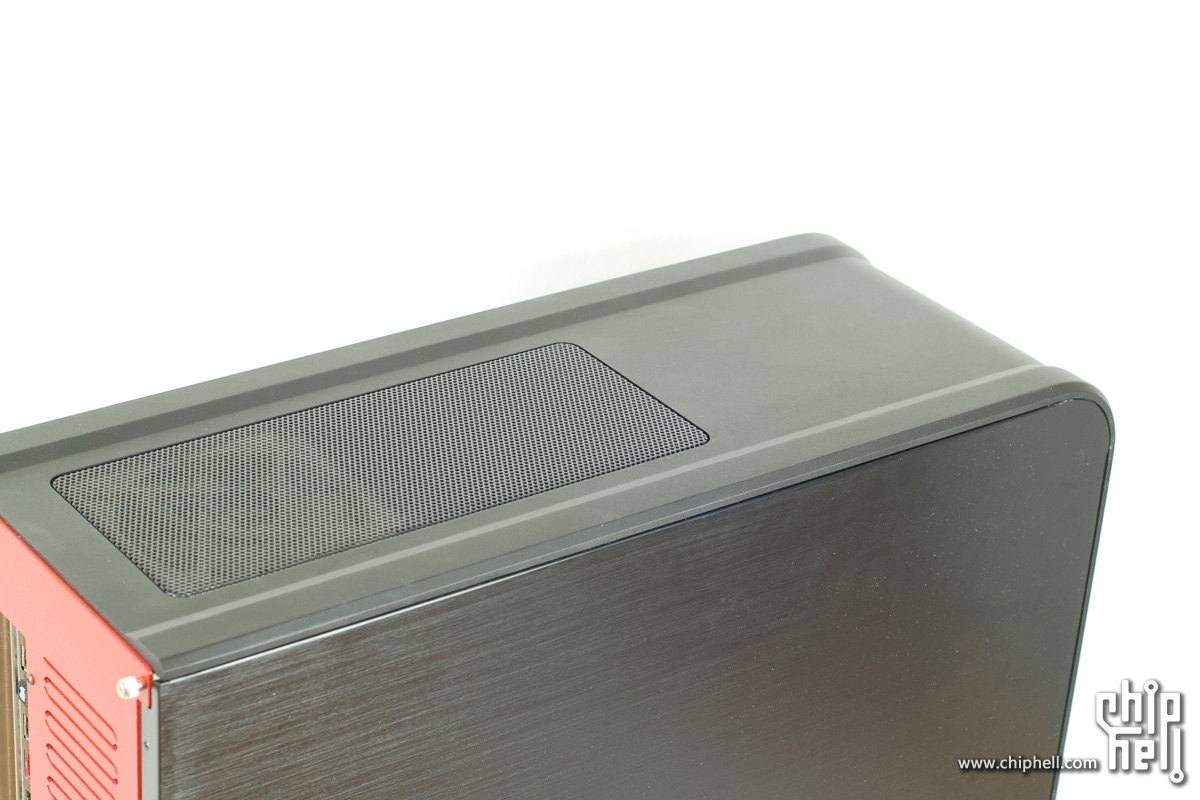

红黑搭配,背板是从亨利那定制的,将那两个难看的风扇孔给堵住了,本来想做整体阳极,可是运输太不方便了,只有以后再说了。

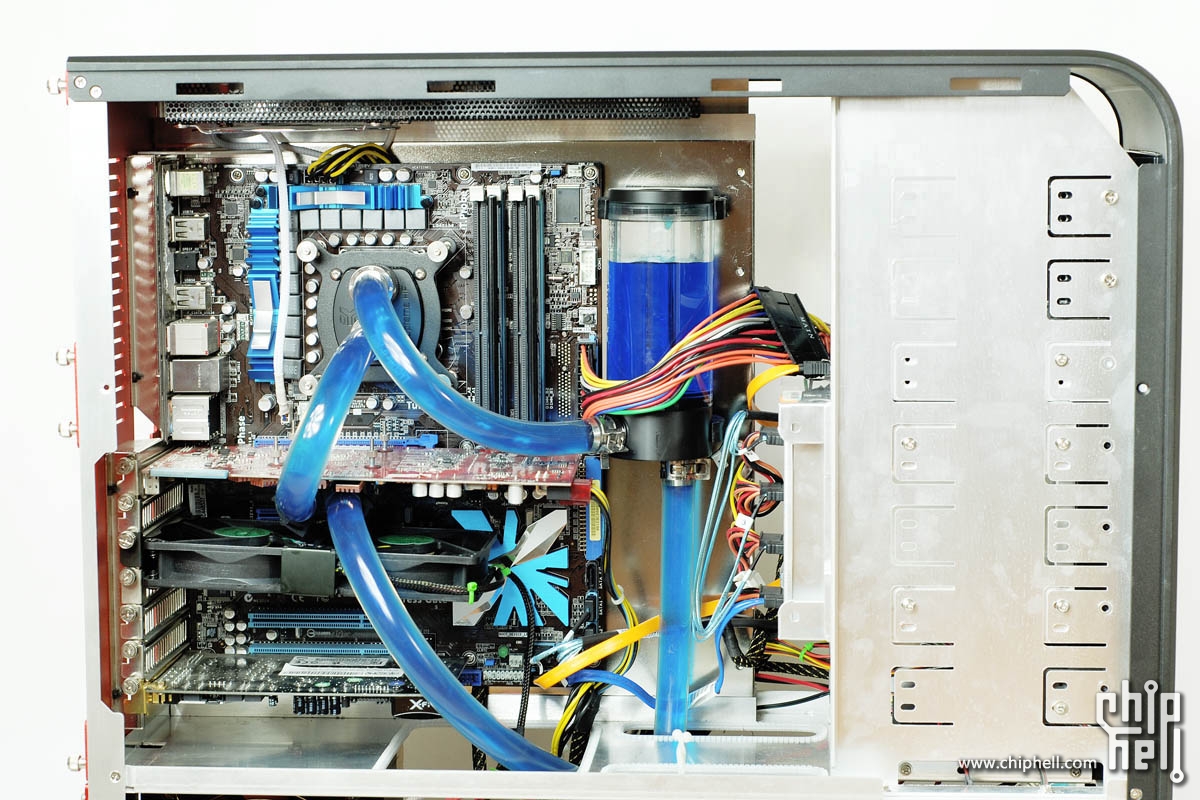

cpu入水口和显卡出水口之间的管子长度偏短了点,稍微有一点点折管。

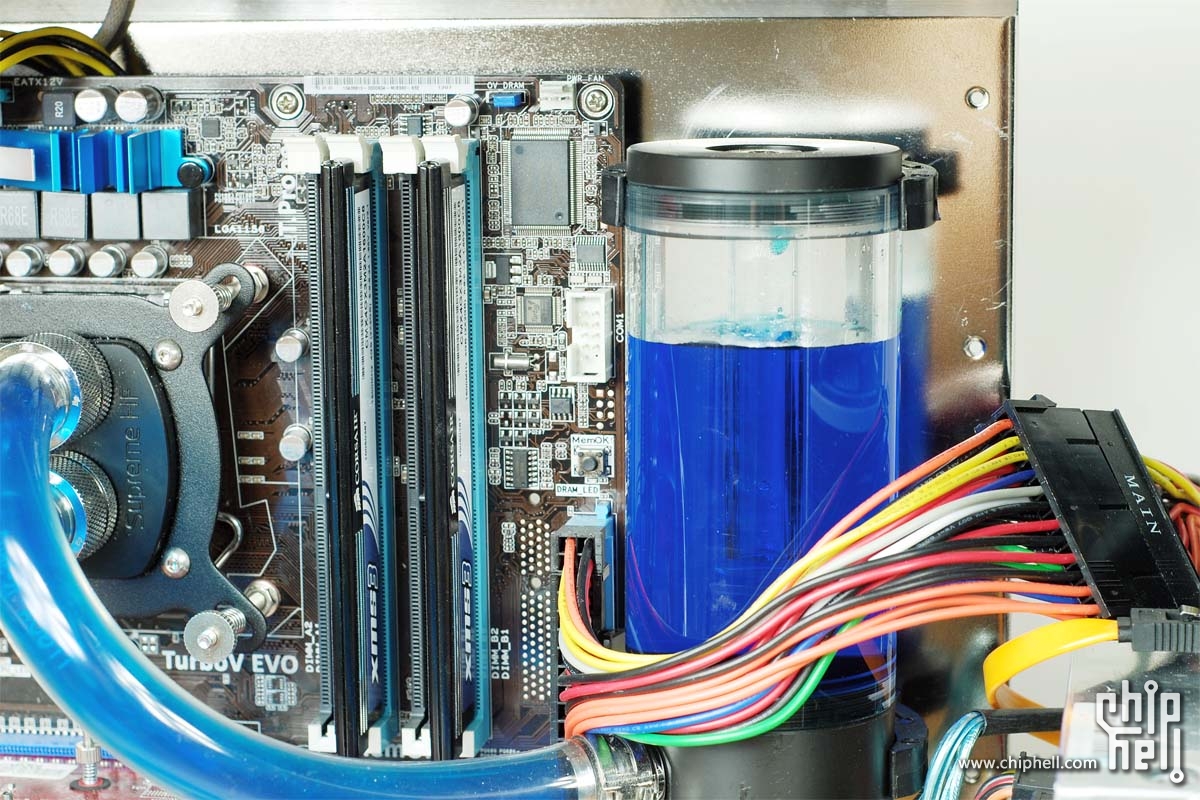

水箱里没水的部分老是要起水雾,不知道为什么。






硬盘那是太多了,以后再进一步的把线给重新布一下

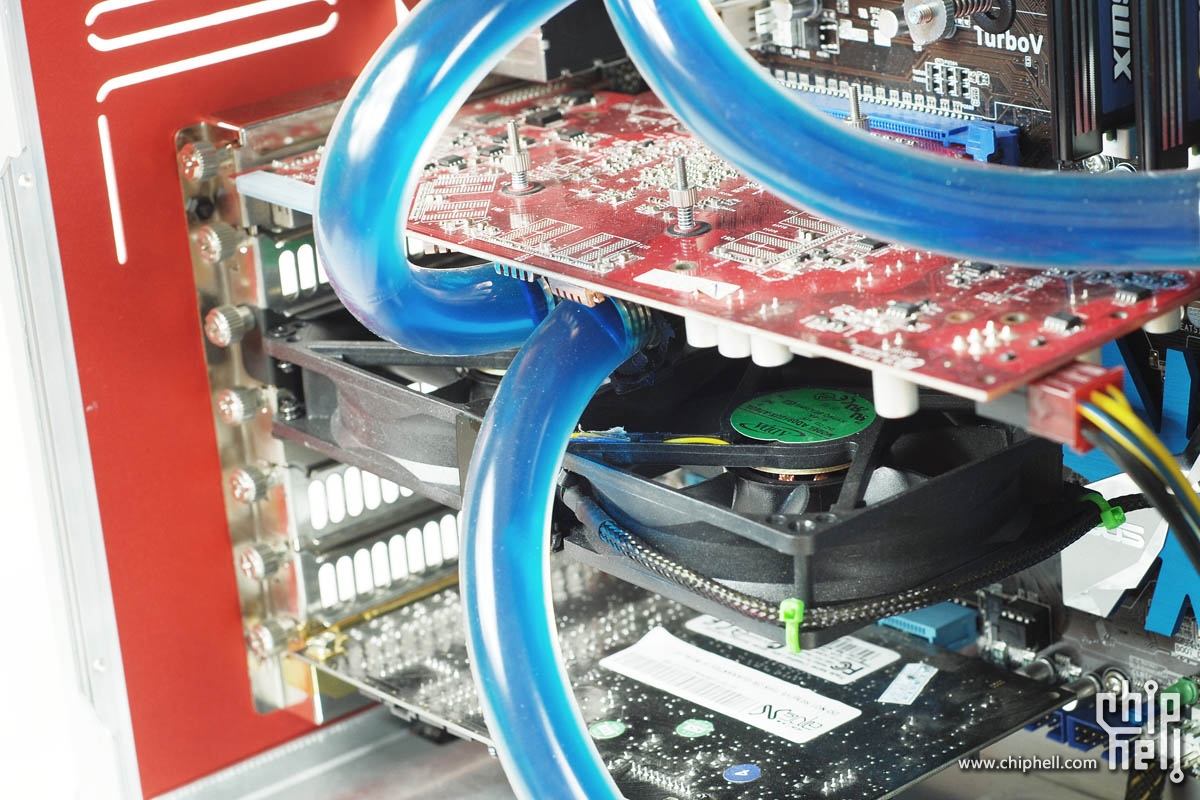

亨利的显卡冷头,在蓝色uv液的映衬下还是挺YY的,呵呵

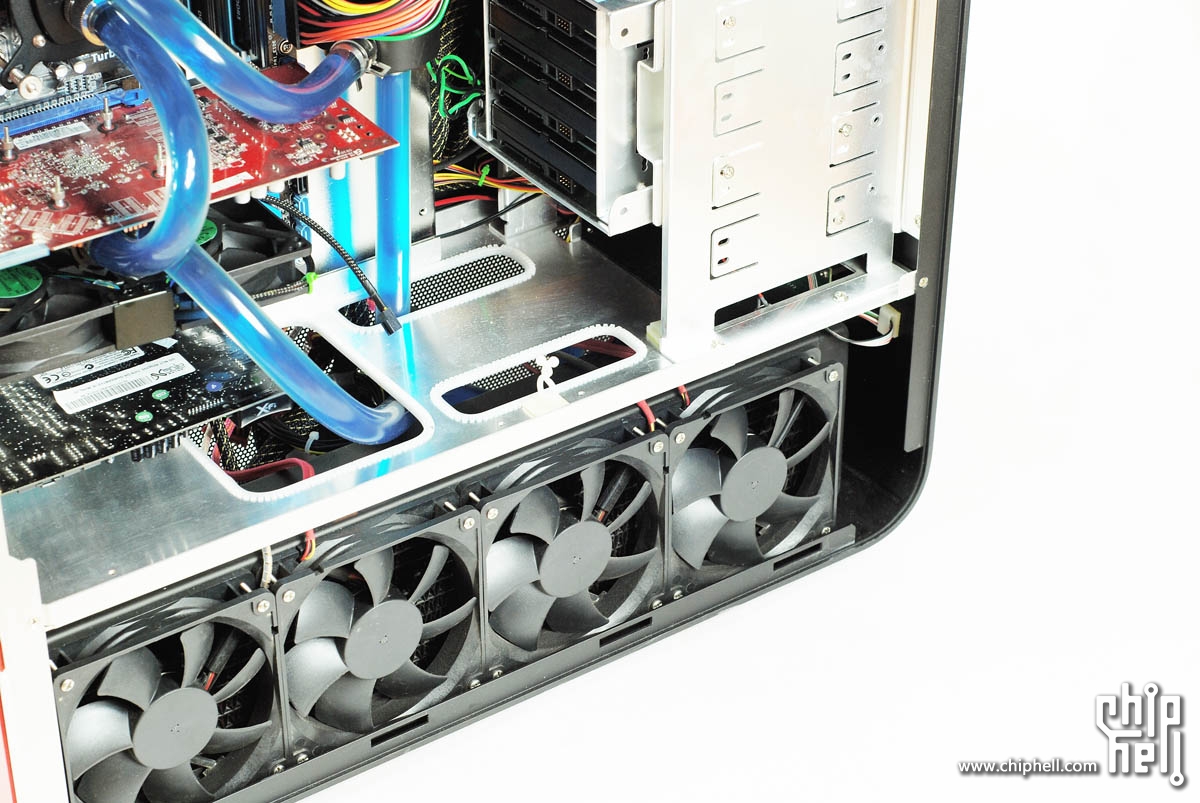

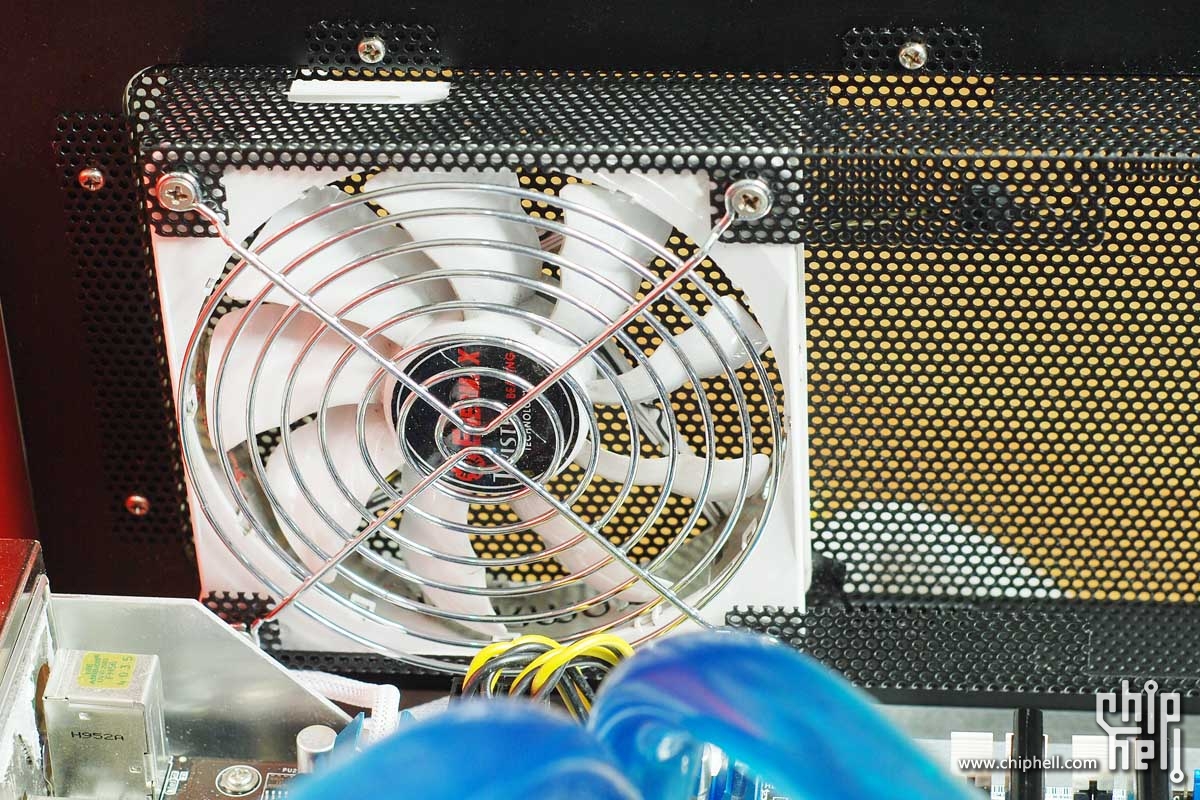

白蝠风扇,速度调到600转,顶部风扇转速再小声音都嫌大。

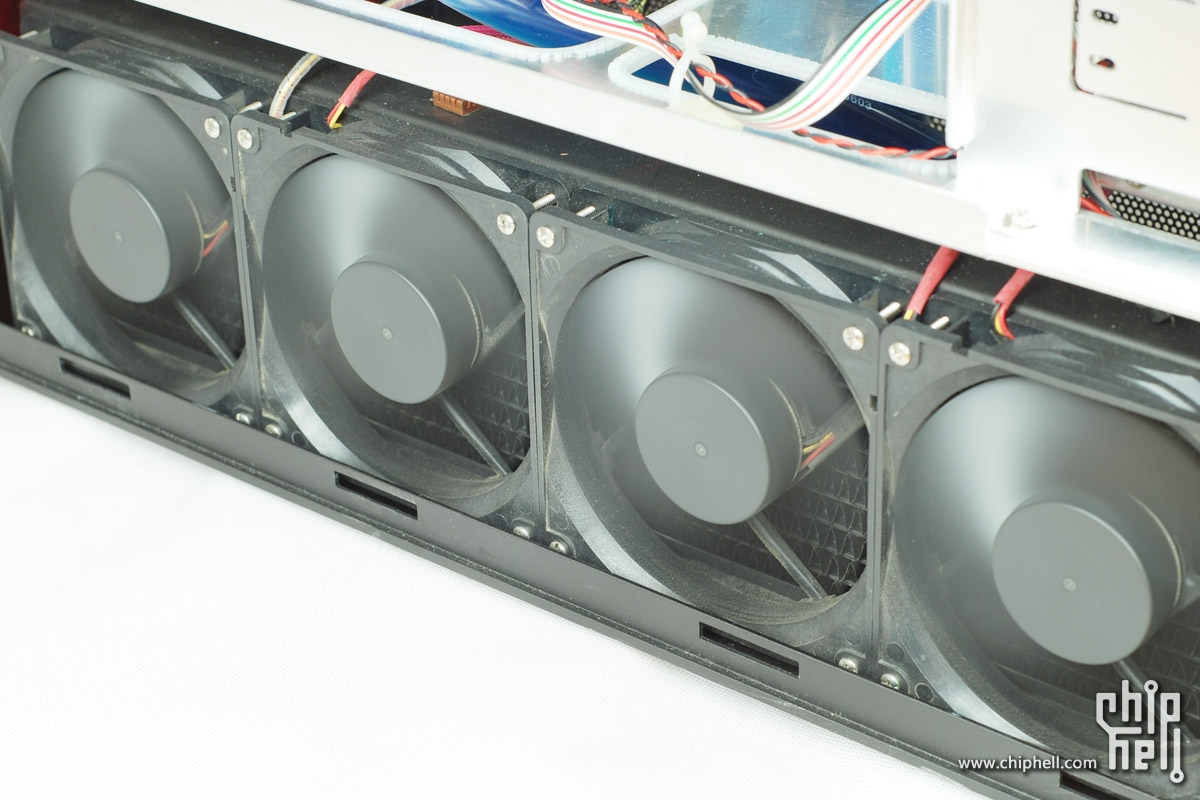

散热排风扇全是忍者的,就是样子太一般了。


X-FI声卡很YY的一点就是那个幽蓝色的logo了,在黑暗中很有感觉的哦。











第二部分:配件及改造工具篇

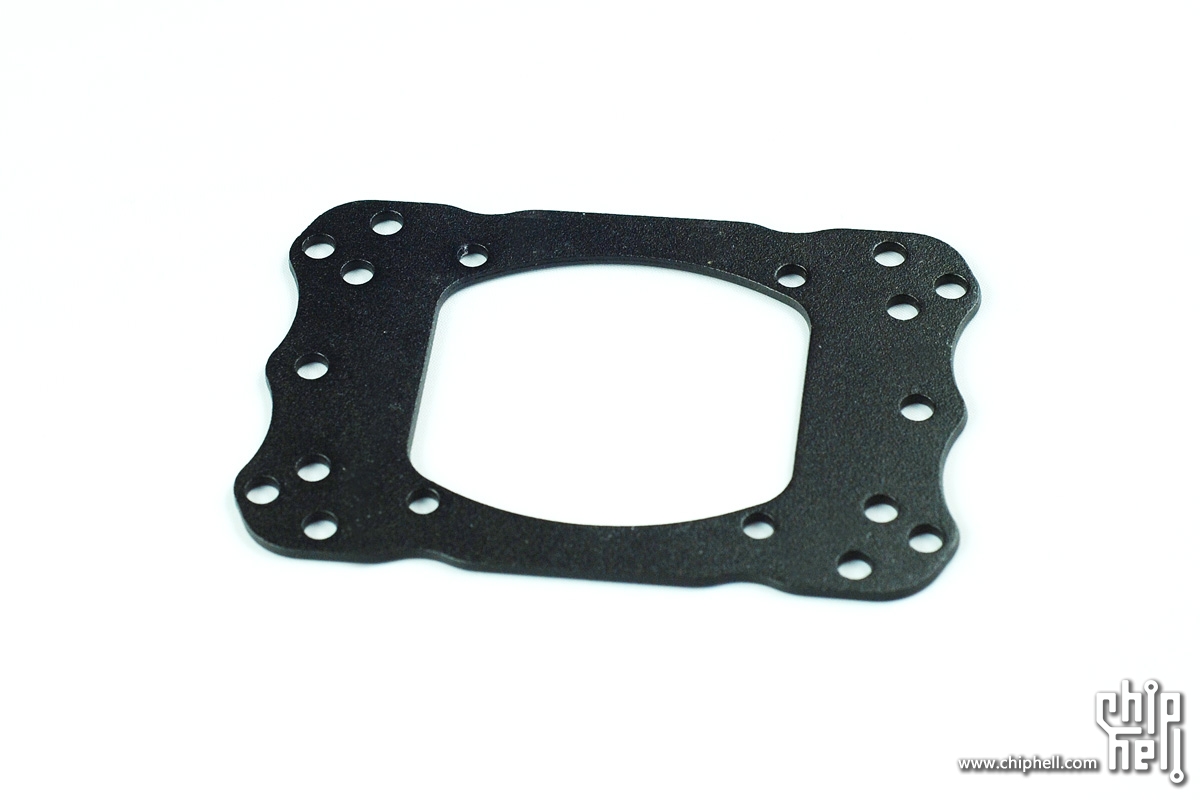

HF的另外一块背板

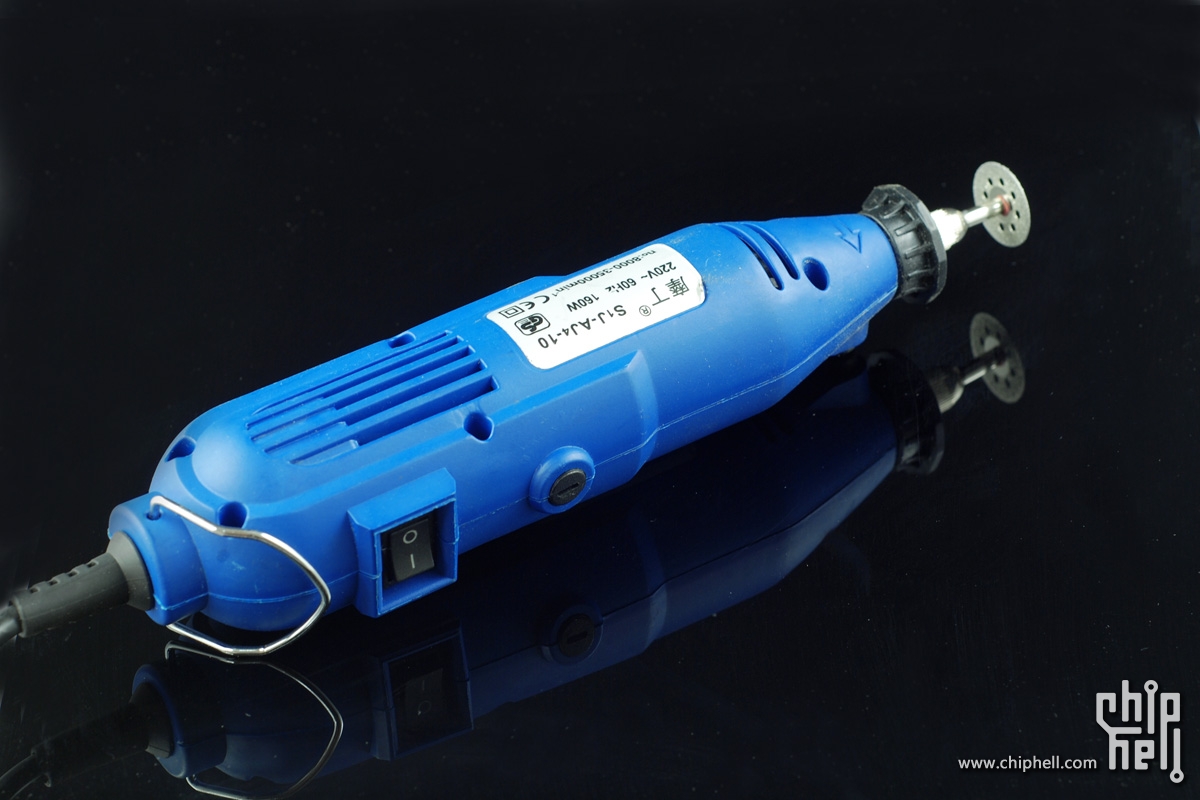

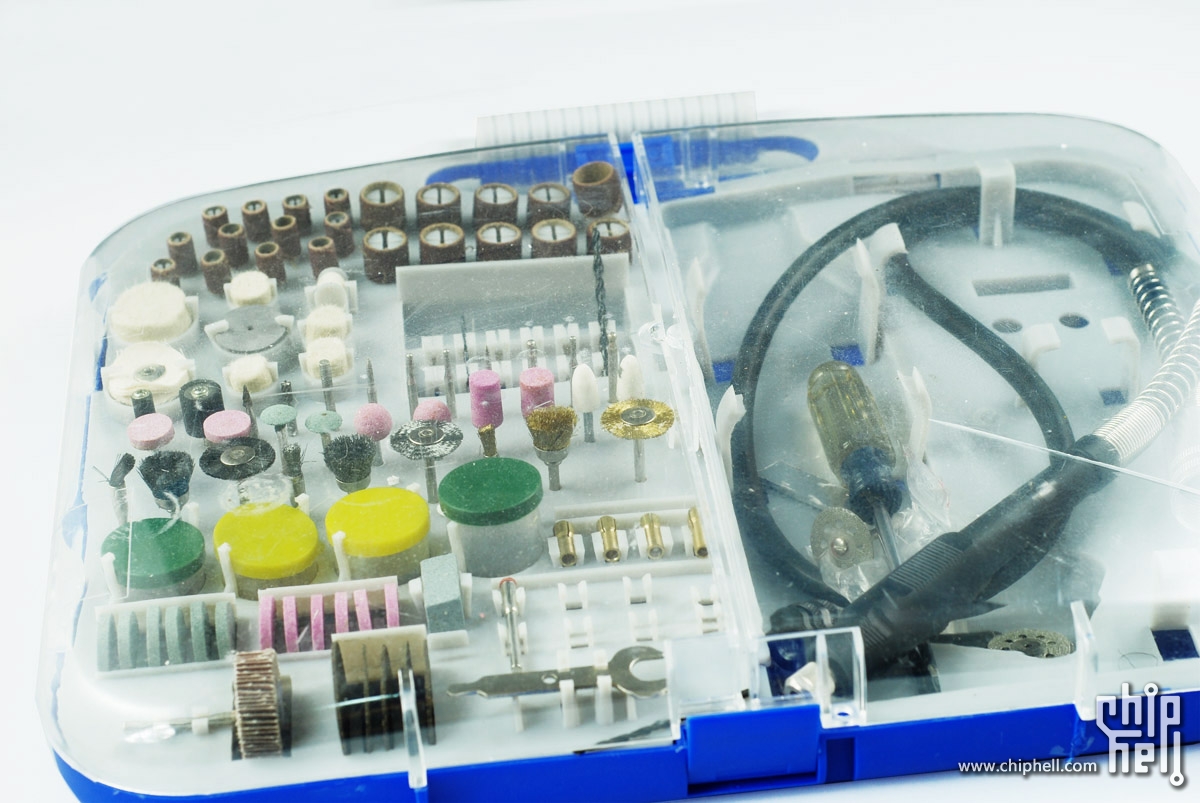

在网上买的160+件套电钻,用来走背线的,教训就是,国产便宜货不要碰。断了两根钻头,切割也很费劲。

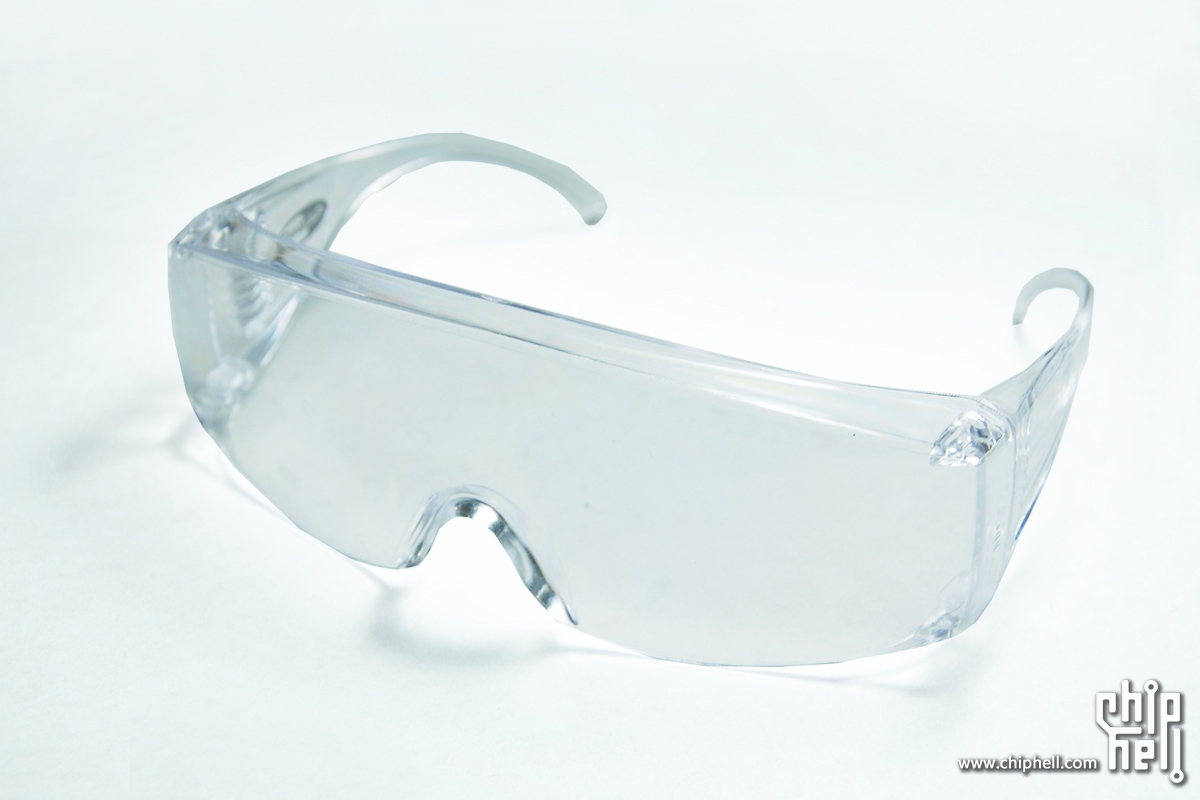

这是护目镜,切割必备,免得眼睛被误伤就得不偿失了。


f1水冷液,浓缩型,在灯光照射下颜色很不错


水冷必备之屈臣氏蒸馏水,呵呵

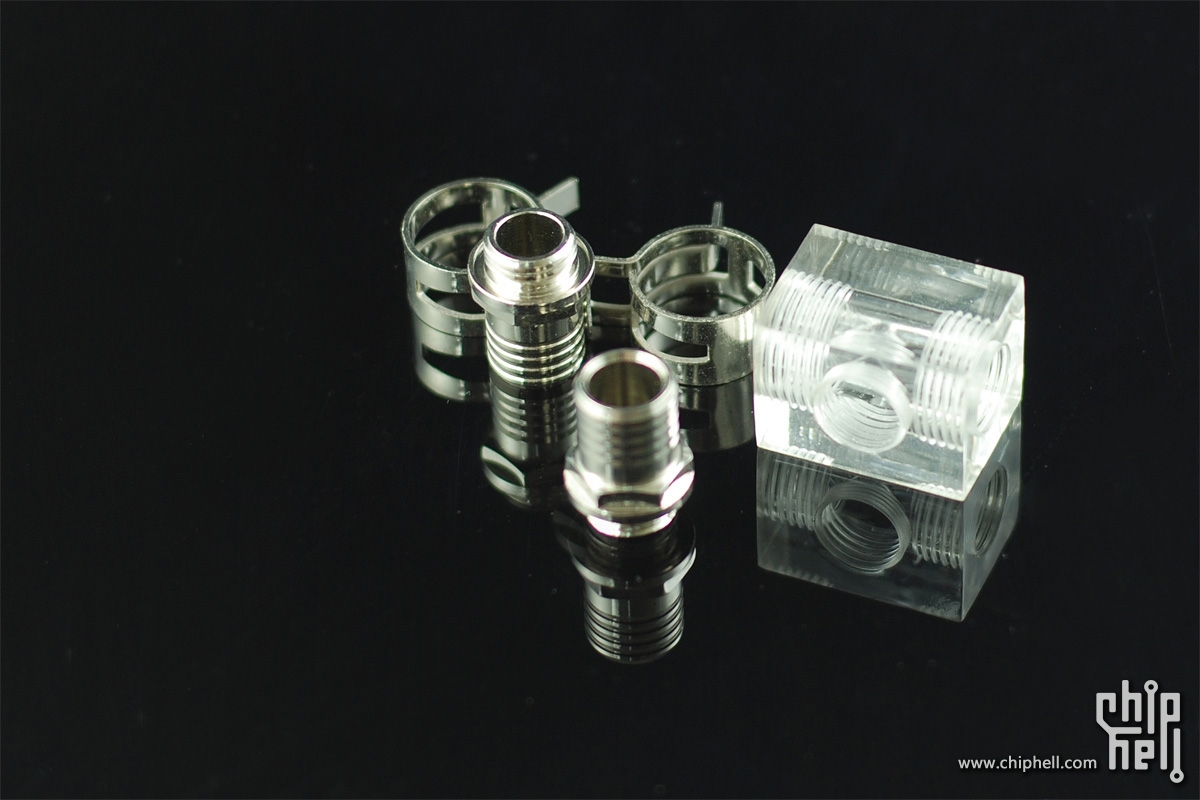

太空管和4分快拧。4分快拧限制挺大的,水箱和显卡都太大了,无法使用。


pci风扇调速器,虽然山寨,但是好用。

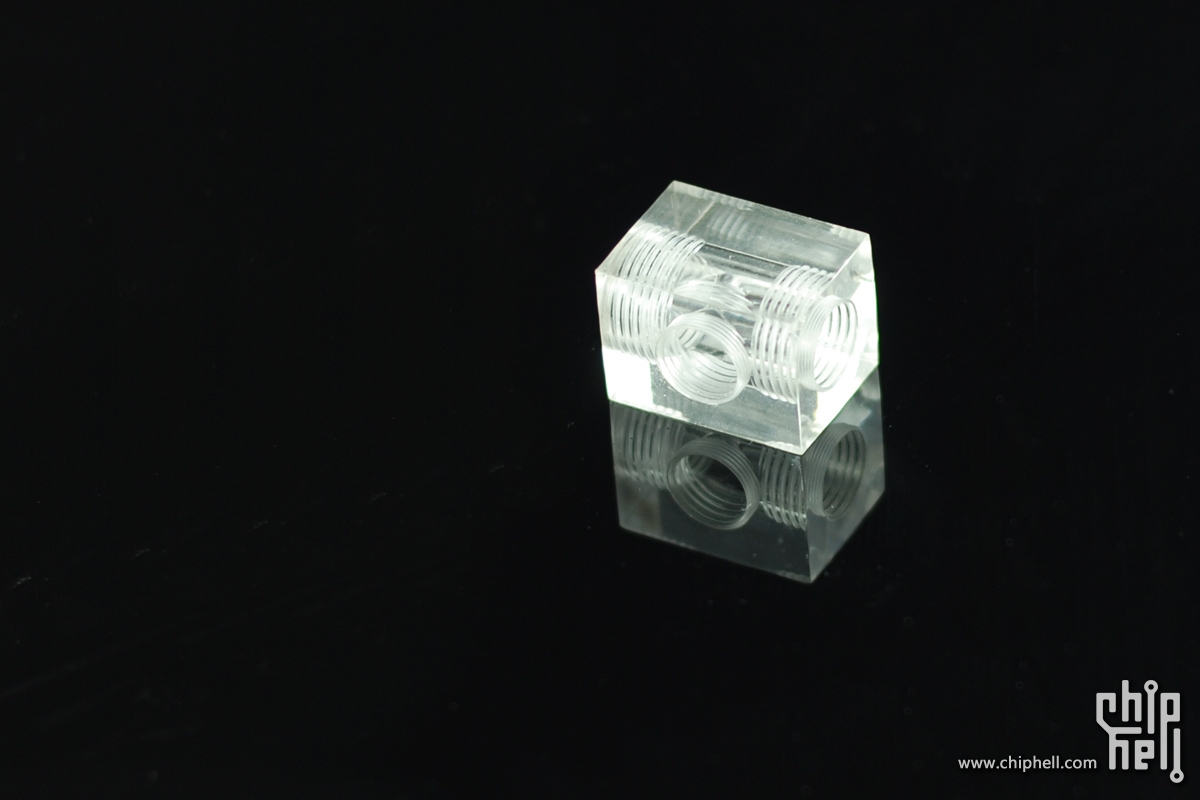

本来买的三通,后来加了测温探头又买了个4通。


亨利的管夹,不用钳子光用手就是折磨。。。。

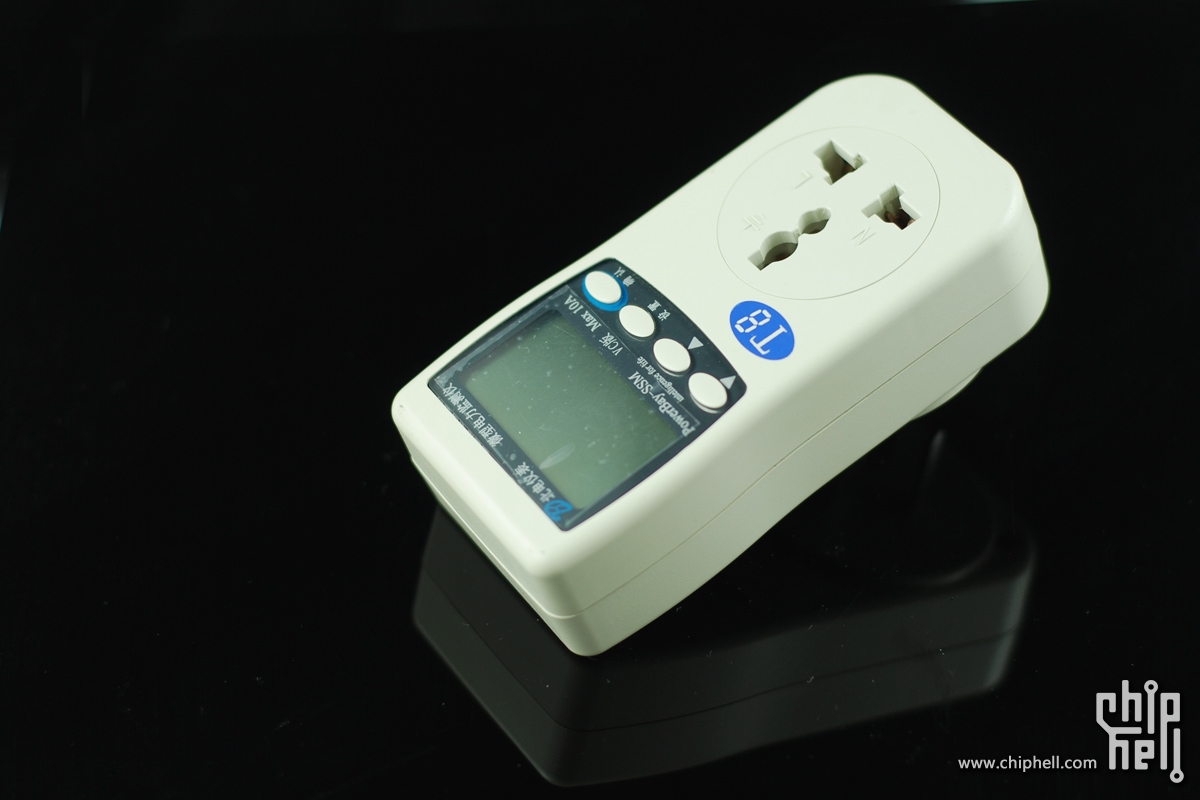

功率测试仪,整套系统待机120w,满载300w

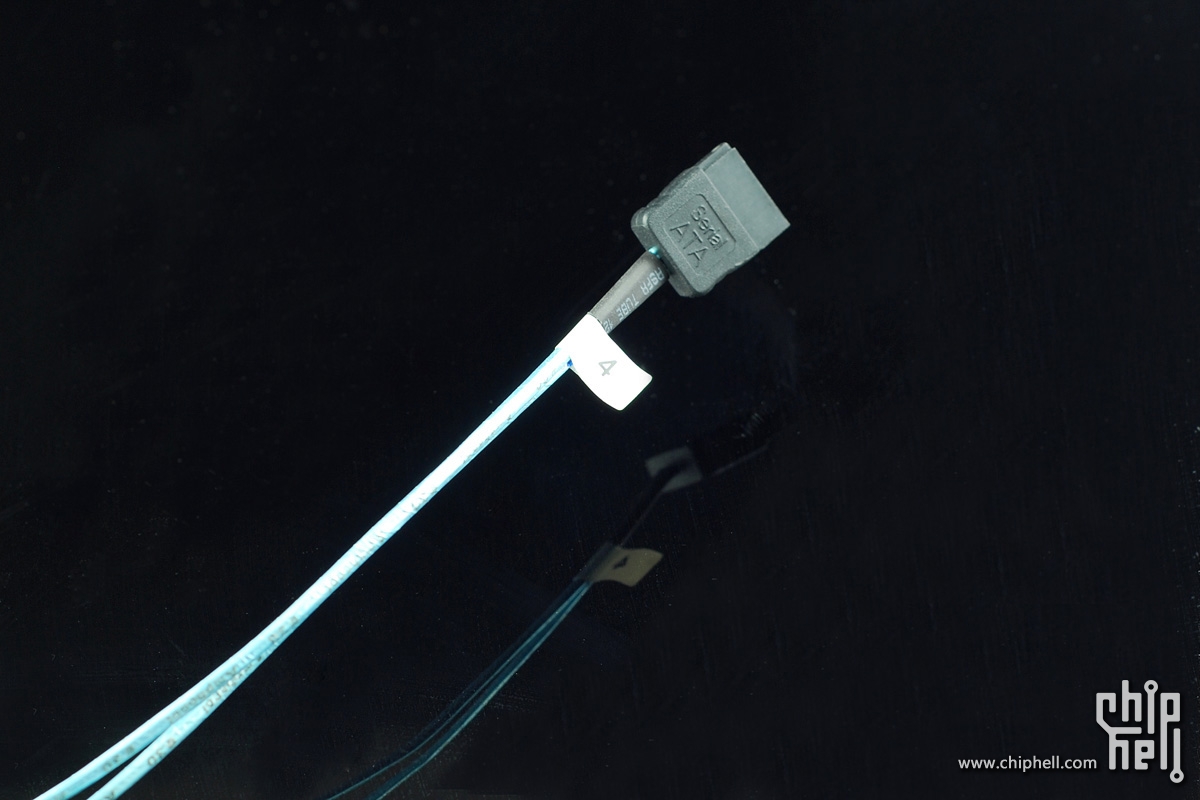

传说中的服务器用sas线,兼容sata。很细,很YY,就是4根在一起,不方便走线。

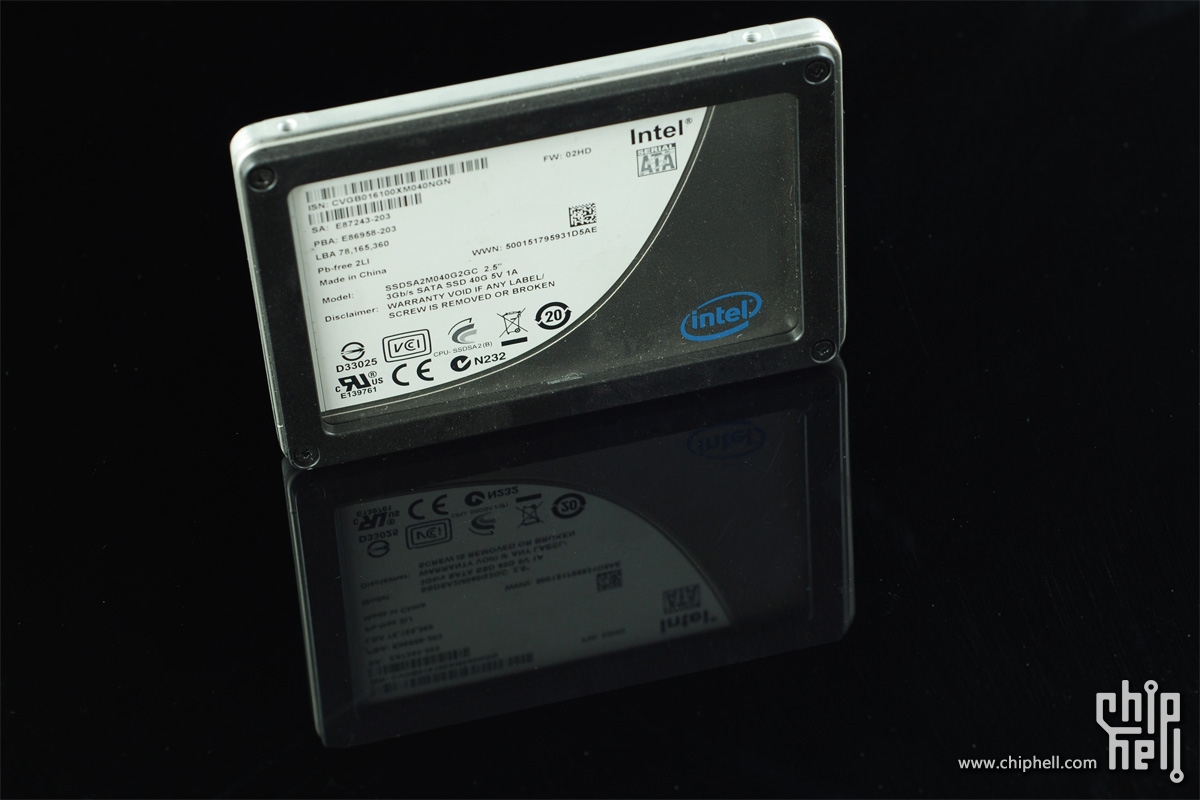

x25v ssd,最大的感觉就是开机的时候360卫士告诉我获得了五星神机的称号。

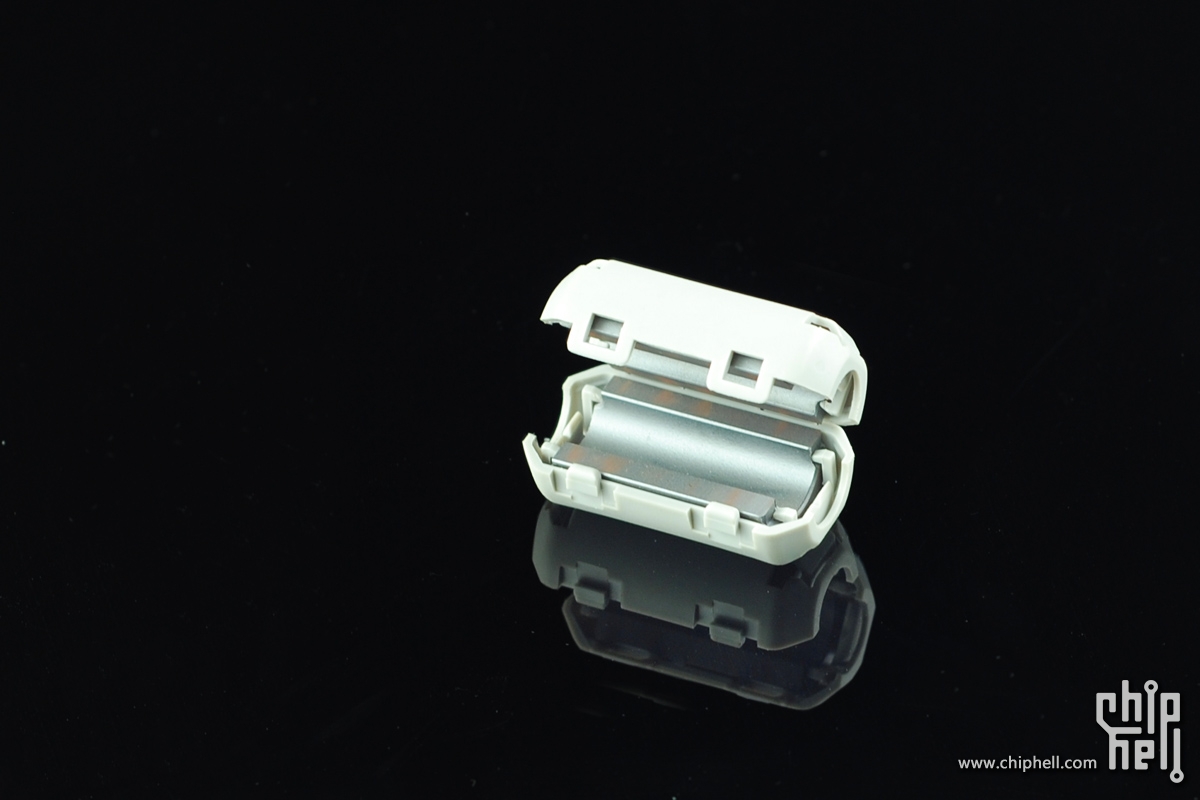

这个很少人见过吧,tdk的防磁环,电源线上一套。。。。。哈哈哈,没有什么感觉。。。。音质好像是清澈了点,感觉。






第三部分:经验总结篇
       最后把整台机器弄完,特别是把照片处理完之后还是很有成就感的。毕竟是第一次玩水冷,以前也很少摆弄电脑的,收获很多,经验值暴涨。也要感谢酷威、亨利和witson对我的无私帮助,整个过程中我问题非常多,他们都不厌其烦的耐心帮我解答,真的很感激。

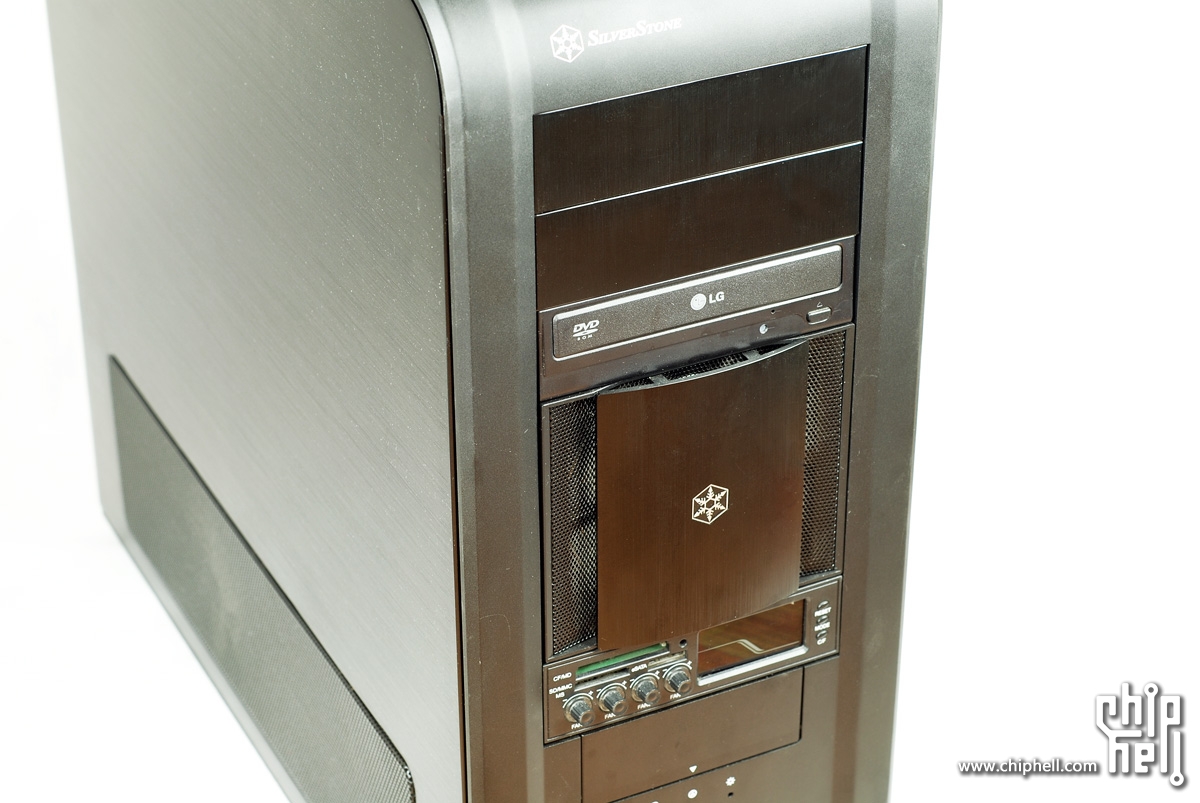

       TJ07是个好机箱,虽然存在着接缝太大,结构较老等问题,而且我的声卡上上去之后隔pci插槽有半厘米多,但是瑕不掩瑜,还是有很多值得称道的地方。其最主要的优点就是可以下置480冷排,让我等对静音要求比较高的同志很欣慰啊!其次是光驱位很丰富,适合扩展。还有一个比较明显的优点就是宽度有22cm,看了世面上很多机箱都参数都是21cm,就这1cm,有时候对走管还是很有帮助的,关键是看着YY。其我最不能忍受的缺点就是那两个9cm风扇孔了,每次看着我都很不爽,不过TJ07整体可以拆开的特性使我能更换背板,不错。

       在切割背线孔的时候,就这2X5CM的孔让我简直费了很大的劲。主要是酷威推荐的那个钻头套装太不给力了,切割片很难同轴,而且因为没经验,老是容易飞出去,费了九牛二虎之力才把孔打出来。准备切割的同志不能贪便宜啊!Tj07原装的背板是用铆钉铆上去的,用配套的钻头根本卸不掉,我最后是用切割片直接把铆钉盖子给磨平取下来的,花了大概2个小时的时间才把那几颗铆钉弄完。亨利的背板阳极做得不错,只是居然配套的螺丝是黑化的,不是红的。。。。。。电源也让我郁闷,环保尖兵500w的,当初换它就是因为用了好几款电源都有啸叫,就它没有,花了720大洋买了。现在从切割的背线孔走线主板电源线不够长,还要加转接,sata接口间距又大,只有以后上模块电源再好好的包包线,理理线了。

       还有一点不爽的就是刚开始买的orico的硬盘笼子,上上去之后居然不能把光驱位前挡板放回去,晕死了。然后又去买的银欣原配的硬盘笼子,换了忍者的风扇。上的时候居然螺丝孔有点错位,够不着,简直崩溃了。幸好那个侧板是铝的,比较软,霸王硬上上去的。

       第一次装配水冷的时候比较顺利,上水之后都一点问题都没有,需要注意的就是宝塔头的管夹一定要上好,上好后就不容易漏水了。不过从美观角度出发,水管的长度不好把握,这些只有靠以后慢慢的积累。第二次装是因为要给显卡上水冷,遇到麻烦了。刚开始我没装出水口,后悔没听witson的劝告啊,弄了一地的水才把里面的水清空。装好放水端和显卡冷头后幸好加了卫生纸测试,显卡冷头漏水了。主要问题是剪水管的时候没注意,切口不平,接宝塔接头的时候就没有完全上进去。加之出入水宝塔隔得太近,管夹有点错位松了就漏水了,大家以后可以以此为鉴注意点。显卡冷头刚开始也没上好,满载70度的样子,一定要注意4个角的螺丝一定要旋到同意位置不然很容易不平。有一点我不明白的是,我把出水口放到机箱底部,打开放水也流不了多少,大部分水都还在水路里面。没办法,继续吹,水又喷了一地。。。。。。。

      现在水冷效能还不错,i7 860超到3.3g,待机30度,显卡待机35度。为了防止显存过热,加了纯铜散热片和pci位风扇,协喜的轴承声真大,2500转调到400转那吱吱声都让人受不了。x-fi 也是个发热大户,不过上水冷后空间比较好,硬盘笼子风扇加顶部的白蝠形成的风道已经不错了。
      大功告成后还是很高兴的,唯一不爽的是:刚买的电脑桌,机箱放到托架上居然不能塞到桌子下面去,太高。。


      大家别吝惜邪恶指数哈,鼓励下新人,呵呵。。。。
