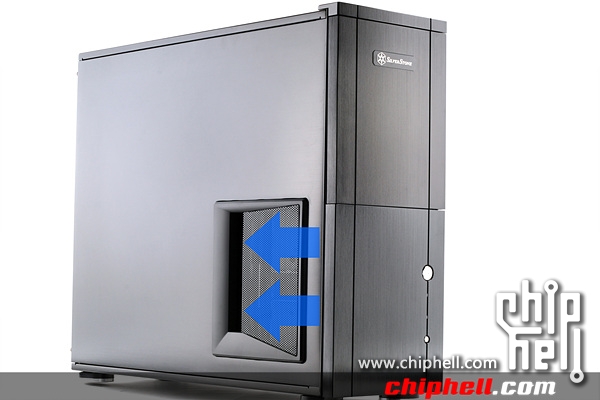

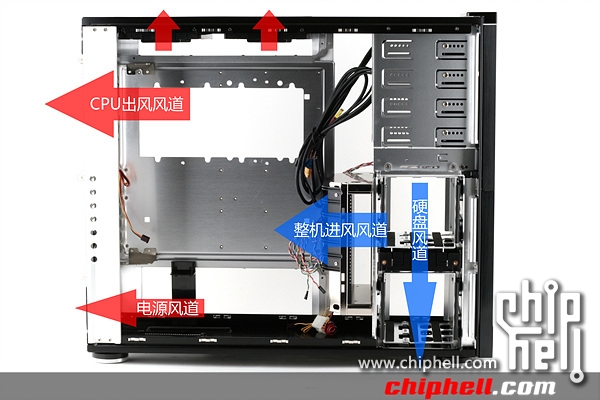

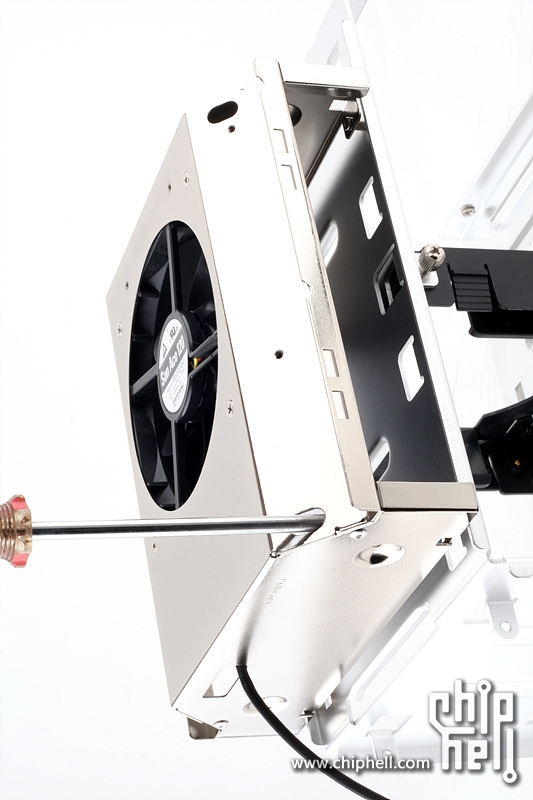

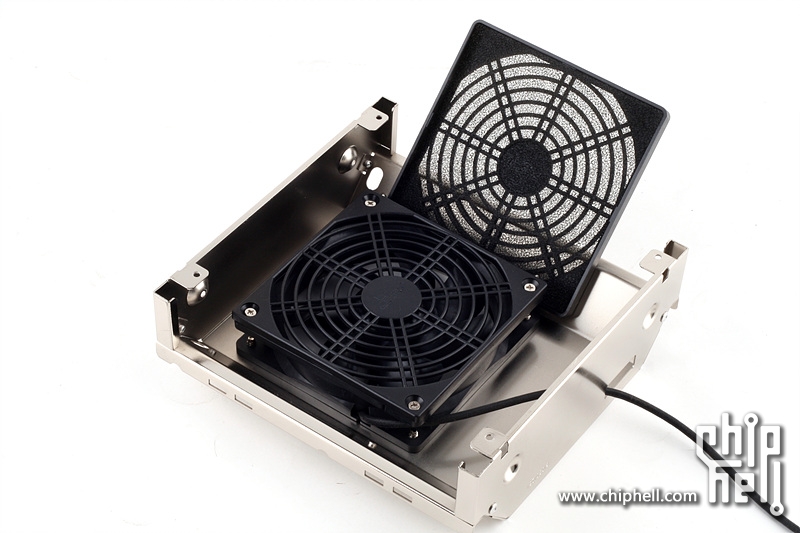

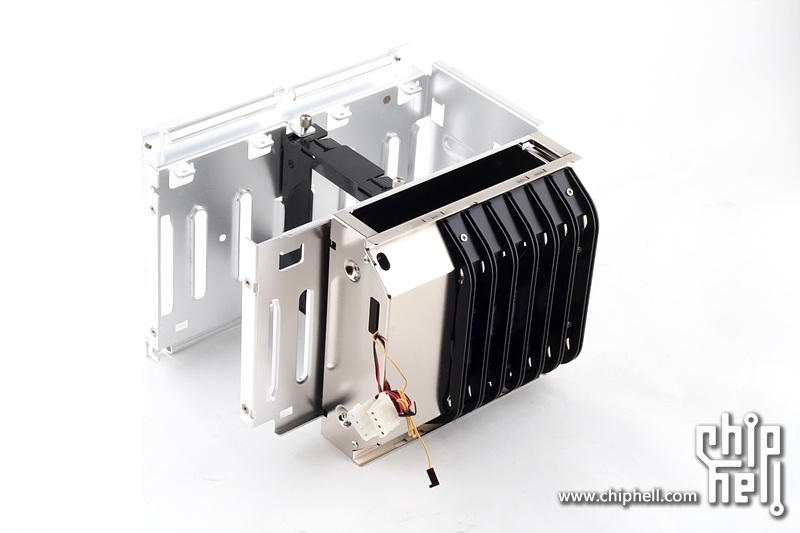

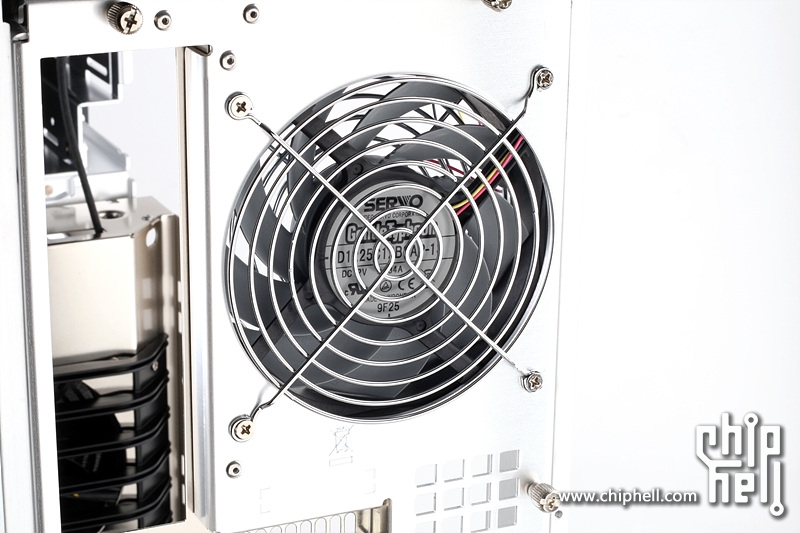

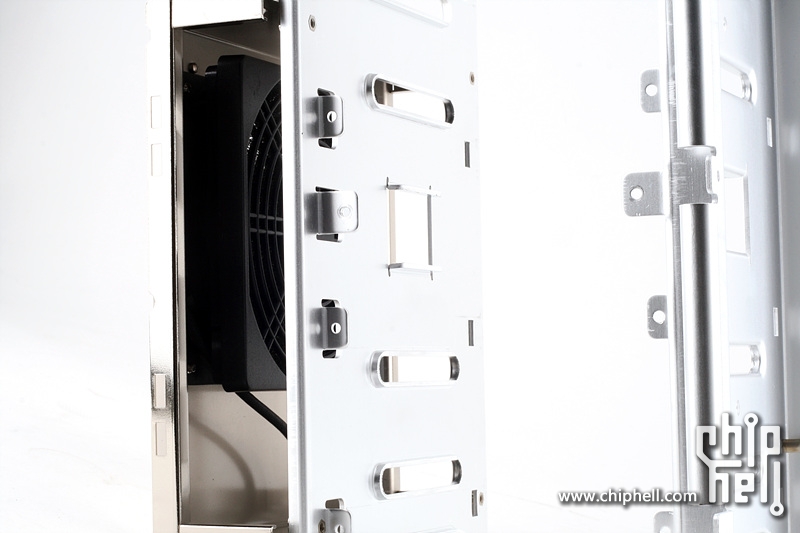

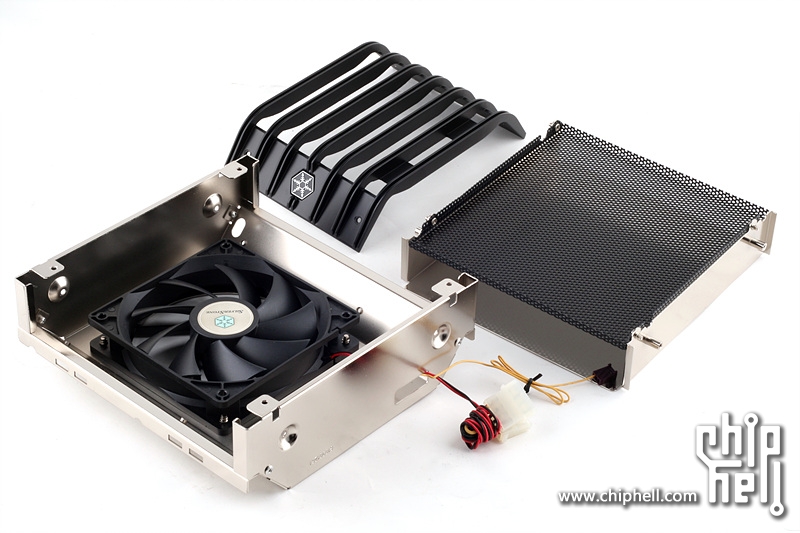

TJ10的风道设计可谓是整机的最大特色之一,从机箱两侧的面板前段进入,一个120mm风扇却可以照顾到整个电源,CPU与显卡这三大箱内"发热大户",以下两张图便是TJ10最原始的风道概念图: 看完原始风道概念后让我们逐一分析各个风道以及最佳的改造方案. 为了更加直白的查看部件,我把整个硬盘位和进风部件一起拆下来. 进风部件共有3个部分组成:120mm风扇架;显卡固定架(TJ09没有该部件,实际意义不大);金属防尘网(同时也与硬盘舱位隔离风道) 该处虽有原配风扇,但为了更好地建立风道,换上1500转左右的风扇,并且为原来形同虚设的风尘金属网更换成维护更加便利防尘效果更佳出色的海绵防尘罩. 平时拆装进风部件时先要将显卡固定架拆除,随后卸下4颗螺丝即可. 装上后的效果,注意看原配的金属防尘网我没有安装,一方面空间不够,再者现在这样防尘罩不需要拆任何部件即可徒手卸下,为平日打扫情节工作彻底简化.与硬盘仓的隔离打破之后实际上还可以帮助硬盘散热. 尾部的原配风扇一样拆除,换上1200转速左右的120mm风扇,为何转速要低于进风风扇稍后详细解释. |
