产品解析
包装设计与之前上市的RTX 40 Vulcan系列相同并,封面展示产品外观图案并以光流线条背景图衬托.
系列标志性的附件大礼包托盘.
一套螺丝刀.
一套组装式显卡支架.
支撑面上贴有橡胶垫缓冲.
底座印有iGame Logo作为装饰.
红色Logo烫字的纸盒内收纳了保修卡,快速指南,擦拭布和手套.此外还新增了原创卡通形象的杯垫.
用于接入主板等外置灯控的连接线.
可替换的顶部配件之一:装饰灯牌.
镜面的正面与带灯条的侧边.
背部的磁吸安装触点.
可替换的顶部配件之二,同时也是Vulcan标志性招牌:iGame Vulcan“智屏”.
背部的磁吸安装触点.
对于采用转接延长线竖装显卡提供直立安装的另一组安装触点.

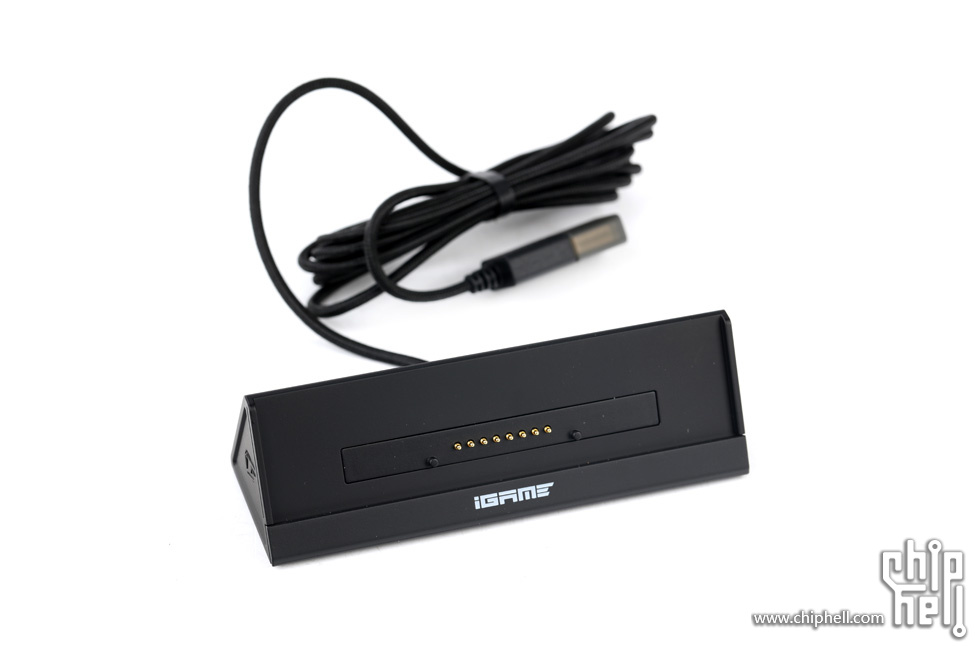

“智屏”也可通过USB连接作为外置的桌面附件使用,配套三角型的固定底座.
屏幕与底座吸附合体.
附带的电源转接线为双PCIe 8-pin转单16-pin规格.
显卡正面.黑色底的外壳融入系列标志性的三角形元素并配合流行的斜切线.
显卡背面. 覆盖的金属背板则以则是银灰色为主.
GeForce RTX标识置于挡板位置旁.
外露的核心背部区域.
配合斜向相交的金属拉丝,红色的点缀线条和黑色三角的品牌元素为装饰.
尾部外框刻有iGame Vulcan标识.
紧凑型的板型给散热器尾部留出充足通风空间..
输出接口配置采用了标准的三个DP1.4a和一个HDMI 2.1的组合.中框与面板合缝形成包裹使外形整体感更强.此外挡板上还提供了标志性的按钮式双BIOS切换开关.
显卡顶部. 出于加固和视觉观感等因素,外壳和中框组成了包围.但也仍留出充足排风空间.
正面外框尾部印有GeForce RTX标识.

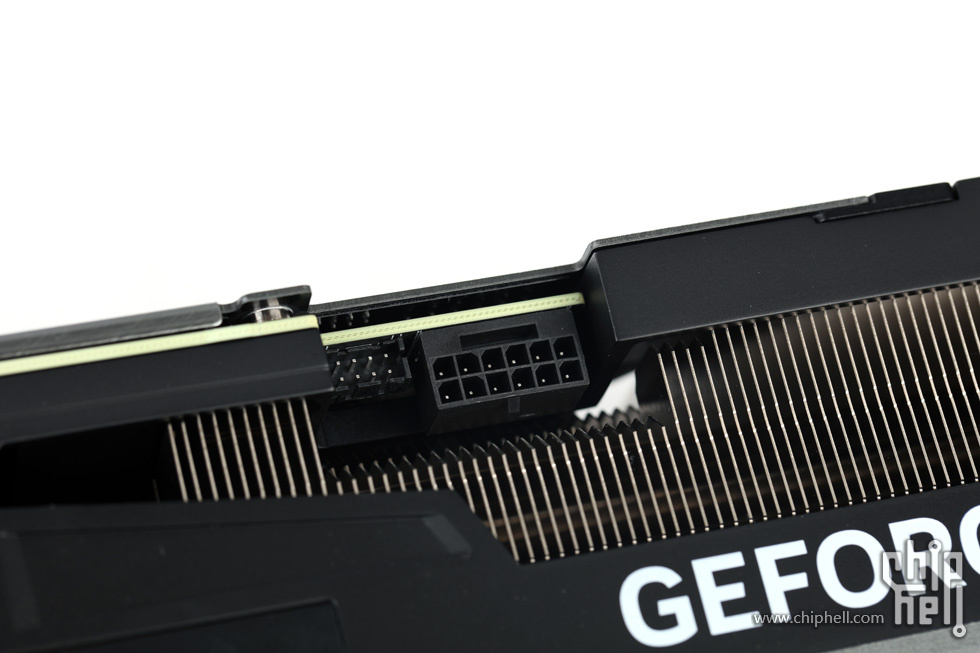

16-pin电源接口与RGB同步线接口.
顶部可替换模块安装位的触点.
附加Vulcan灯牌模组时的样貌.
顶上箭头式的大面积流光RGB灯条和隐藏在镜面下可被点亮的Vulcan Logo.
附加“智屏”时的样貌.
如果显卡采用竖装形式也可将屏幕直立安装.
默认设置下则固定播放一组Vulcan Logo展示动画.
通过iGame Center软件可提供更多功能和显示模板,包括且不限于: CPU与GPU型号与温度的实时显示.

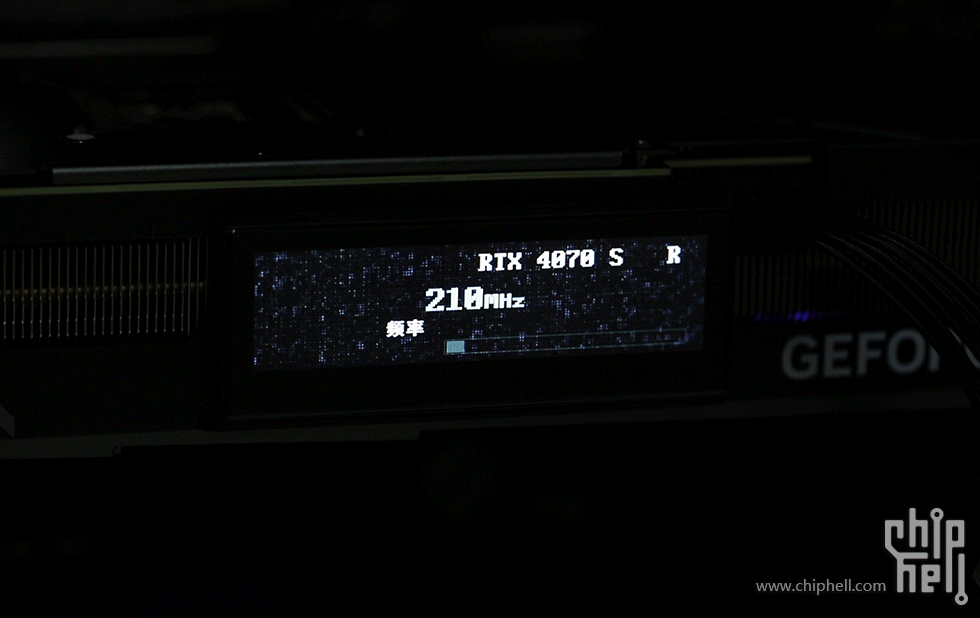

GPU实时频率显示.

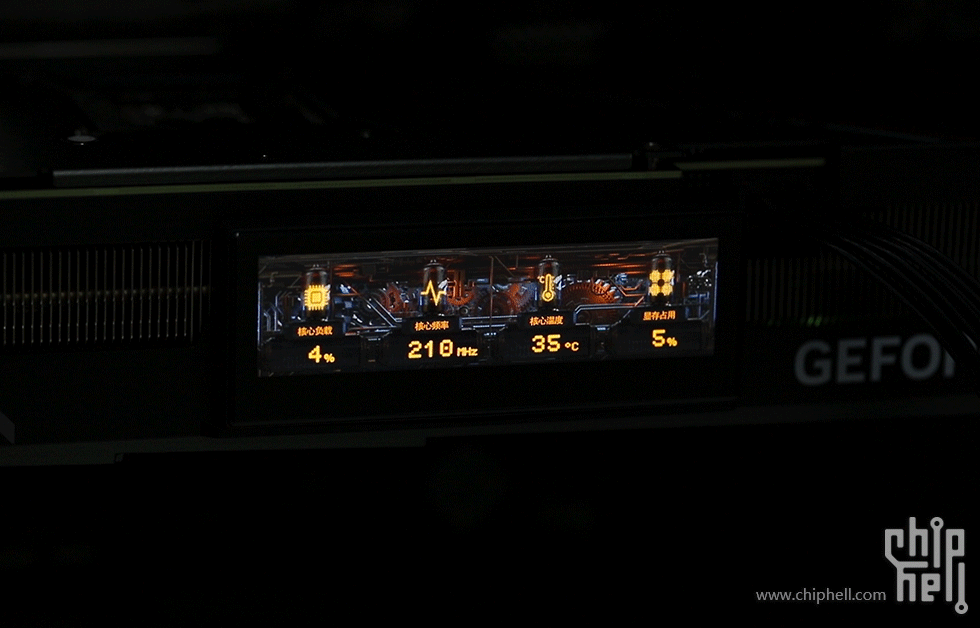

更为酷炫的显卡工作状态面板等等.
底部,外框形成的包围和顶部类似,仍留出充足的排风空间.
封闭的尾部.外框形成的上半部搭配iGame贴标,三角和红线等装饰性元素.而中框形成的下半部则提供标准支架螺丝孔.
立体的iGame Logo与红线条装饰.
正面外壳面板.设计上延续了iGame Vulcan的家族特色.

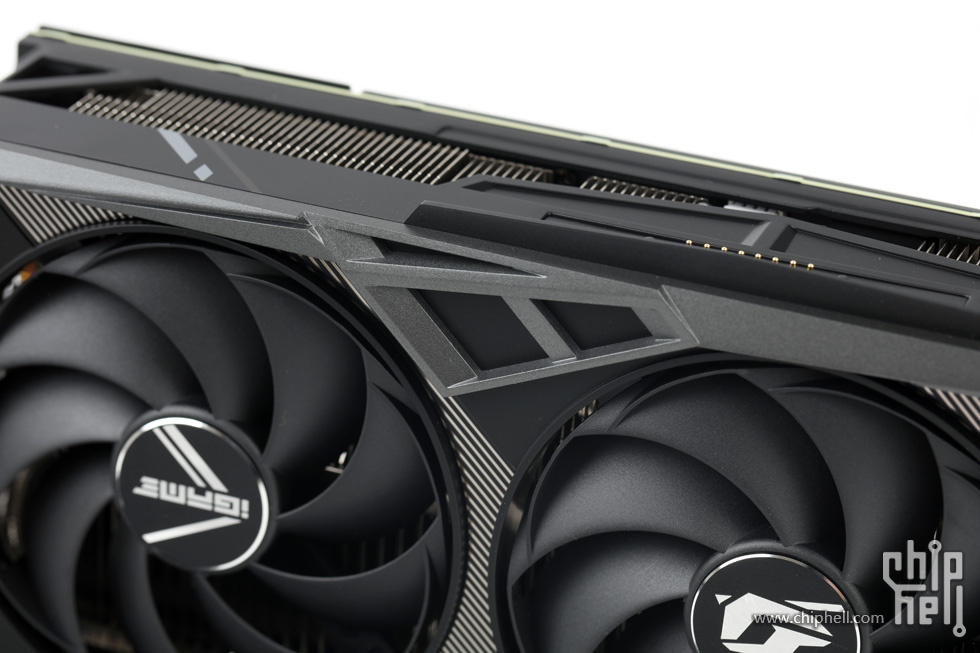

斜切装饰线条,搭配银灰色的锐利三角形饰边.
硬朗锐利的边框风格.
两侧装甲风格的饰板.
流行的斜切线装饰.
两对角位置隐藏式的开槽下藏有RGB装饰灯.
正面面板对角位置灯条动态展示.
三把相同的9叶风扇.两侧与中间风扇分别搭配不同样式的轴心Logo装饰贴.
独特的连框优化设计.
风扇尺寸规格100mm.
显卡长度(不含挡板)约336mm.
高度(含挡板)约150mm.
厚度约61mm.
分解.

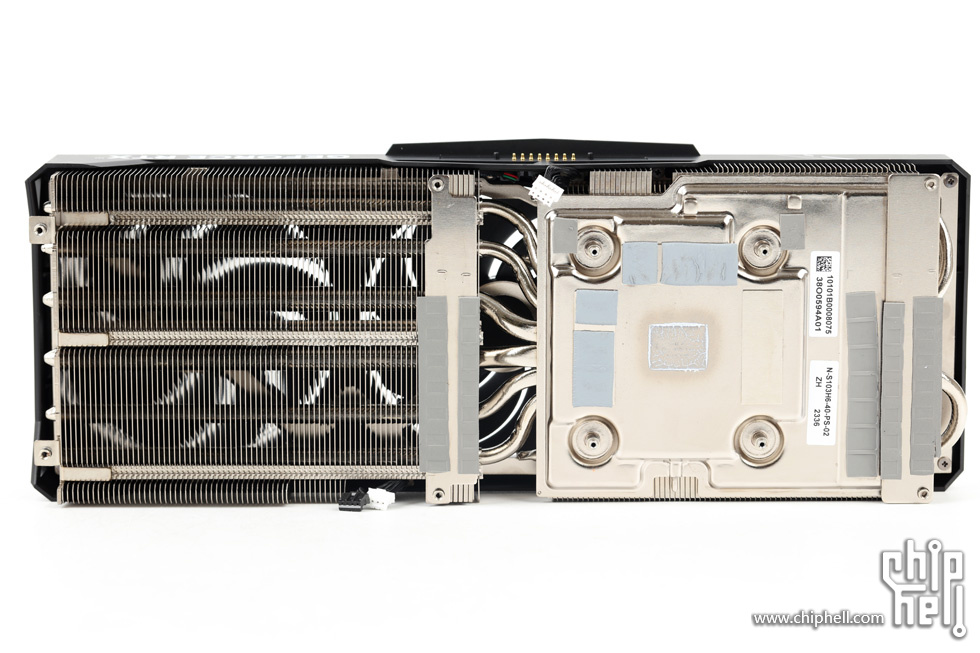

主散热模块.很难想象对于这款Vulcan最大限制TGP功耗为265W的超频版RTX 4070 Super竟然准备了真空腔均热板+6条热管+大越肩大面积三槽三风扇式的散热模块.
核心位置的真空腔均热板底座.
显存位置先以金属垫高后再附加导热垫.
真空腔均热板标志性的小尾巴.
额外的底座覆盖了供电模块元件.电感,电容,MOSFET均被照顾.

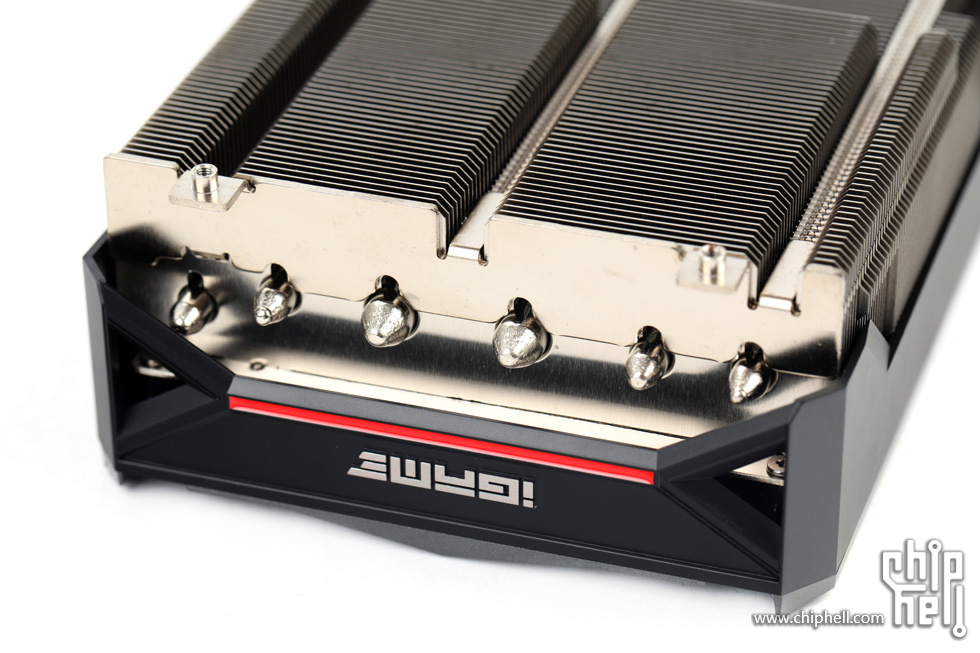

热管配置为四条6mm与两条8mm.在中段位置弯折后更均衡地穿入远核心段散热片.
其中三条热管在挡板侧散热片外侧回穿入近核心段散热片内并完整贯穿至中段位置.
边缘略作调整的鳍片造型与排列.
远核心段散热片顶部均切角优化扰流.
完整的俯视与侧视角度.
用于加固以及覆盖另一半供电元件散热的中框.
与挡板连接锁固.
与背板相衔接.
继续分解.
中框上部.
中框底部.
覆盖GPU供电部分电容位置.
以及另一侧的电感与电容位置.
还有显存供电MOSFET位置.
背板内侧.
板卡正面.大尺寸非公版设计.
板卡背面.
对应GeForce RTX 4070 Super的AD104-350 GPU.
显存为6颗Micron美光的16Gb 32bit 21Gbps GDDR6X颗粒,提供总共12GB 192bit 21Gbps的配置.
14相GPU供电.
GPU供电控制器uPI uP9512R.
每相搭配一颗MPS MP87990 MOSFET.
2相显存供电.

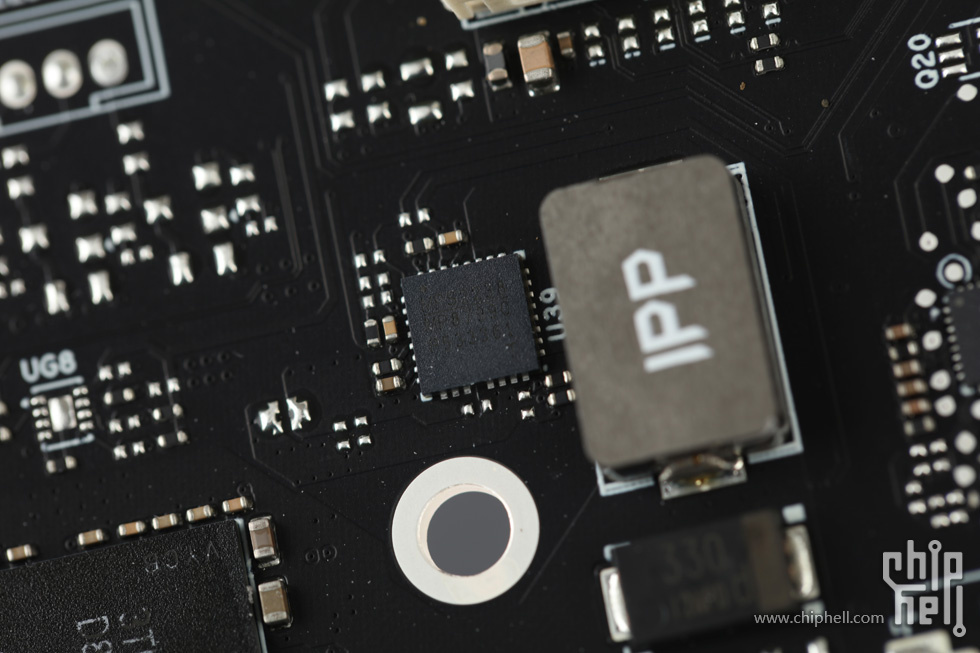

供电控制器uPI uP9529Q.
每相搭配一颗MPS MP87990 MOSFET.
用于灯光控制的Holtek HT32F52231.
连接至挡板位置的BIOS切换按钮.
|
