产品解析
相较于RTX 50系列中稍早开售的其他iGame Advanced的款式.包装封面除了展示灯光点亮效果的产品正面外观图外还为背景增加了色彩点缀.
附件包含说明书,质保卡和感谢卡.

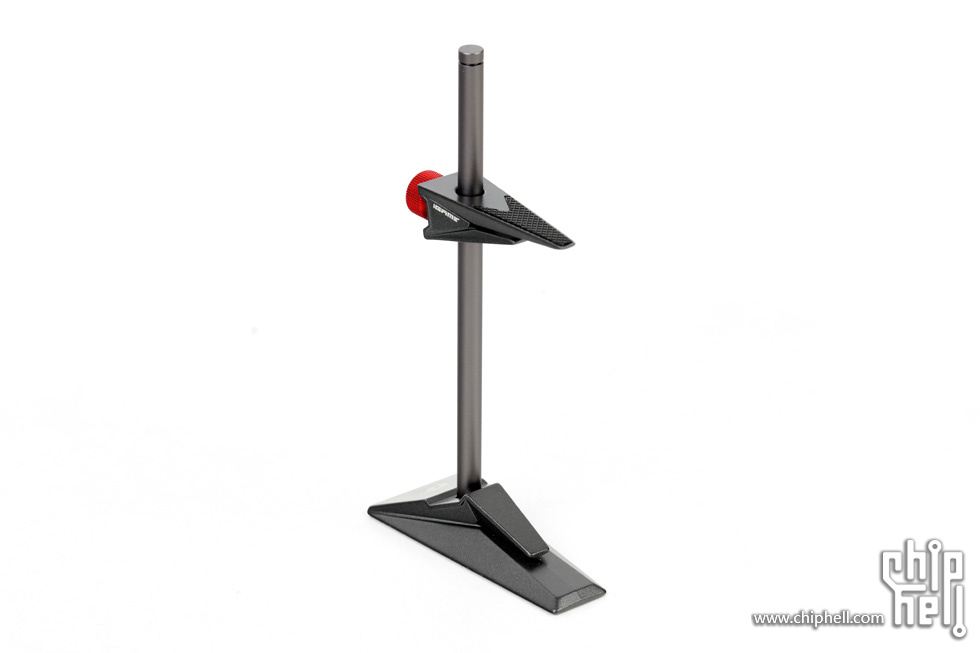

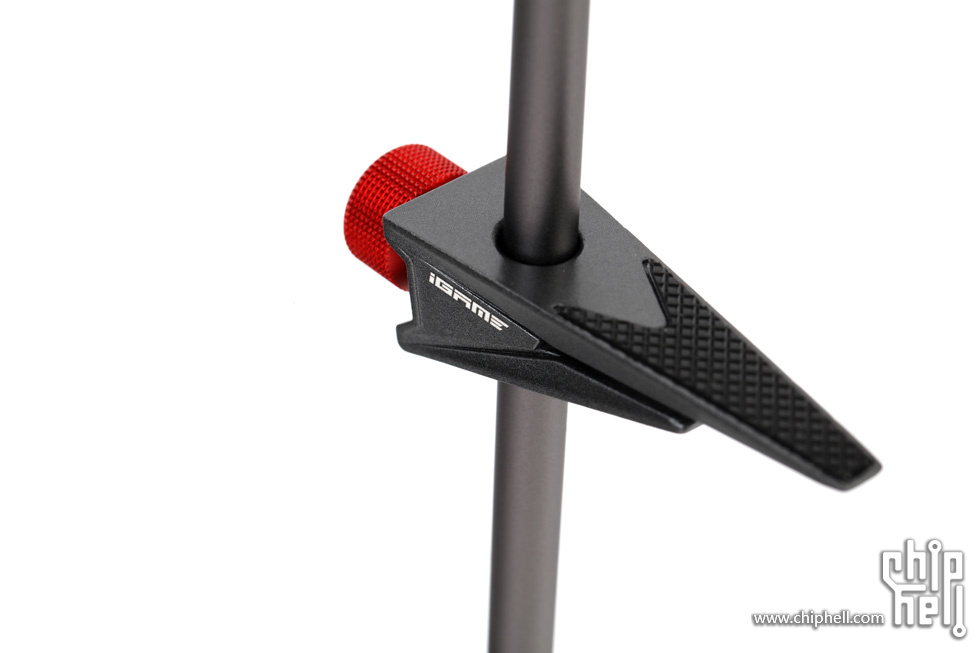

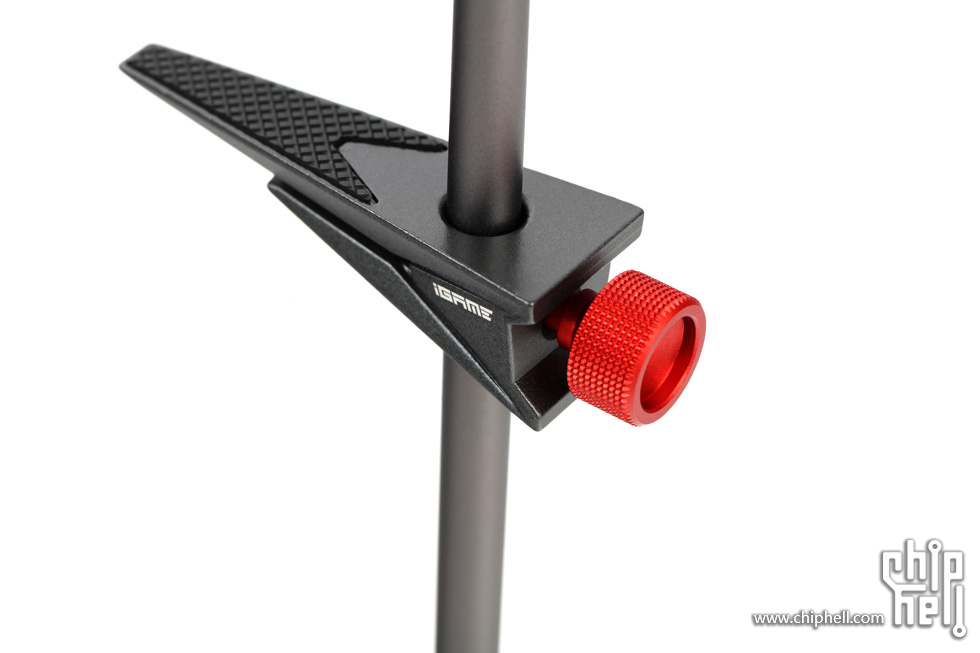

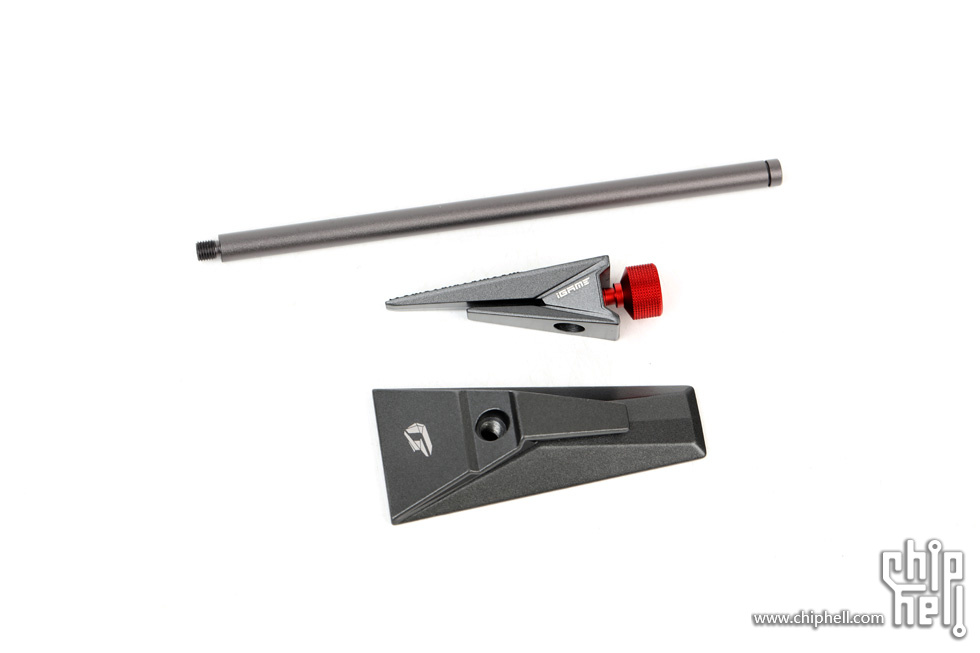

一套显卡支撑杆.
造型与Vulcan系列附带的款式相同.仍是锐利三角风格.
配色上调整为AD系列的红灰搭配.

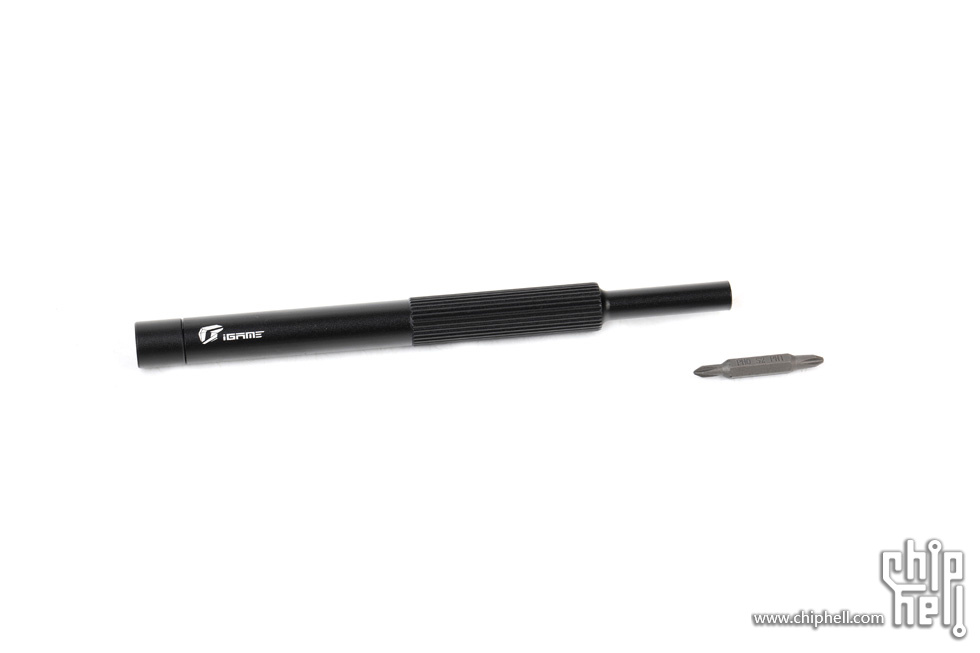

一把双刀头的螺丝刀.

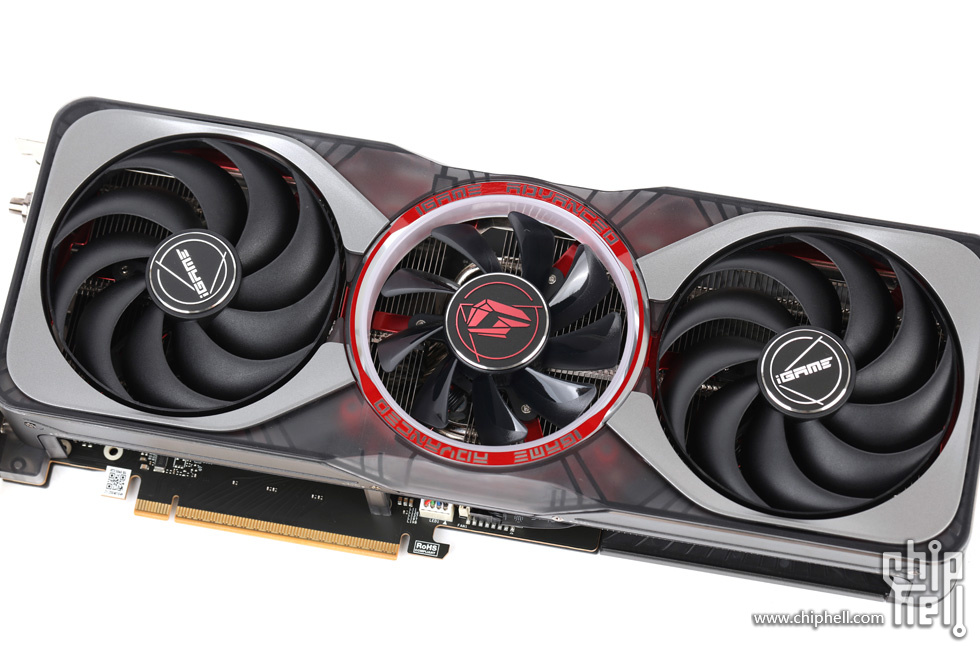

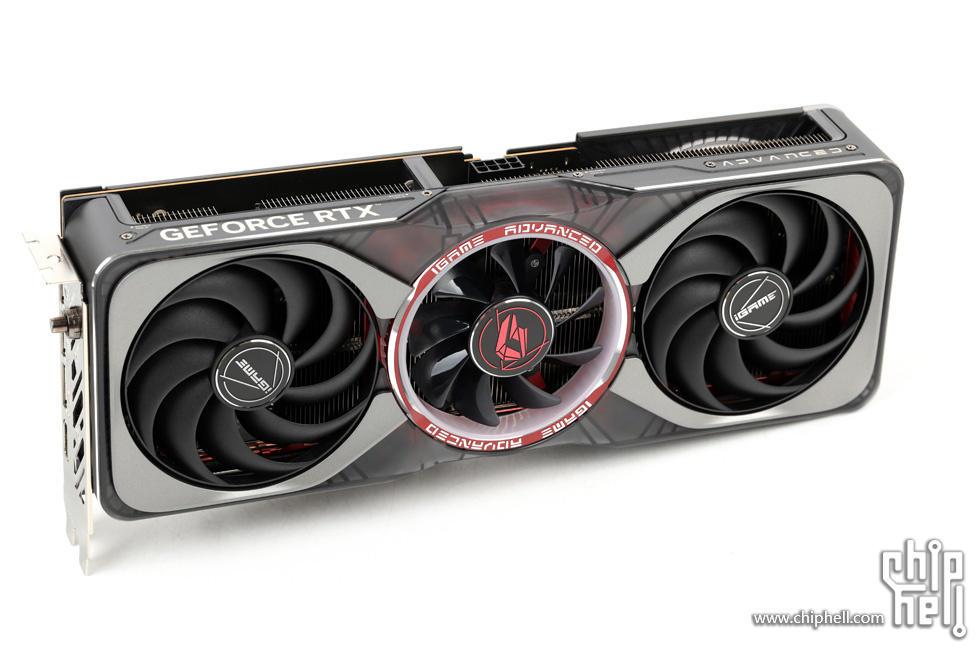

显卡正面.自RTX 50系发布以来深灰色调为主的全新风格造型,搭配系列标志性的大红圈.搭配三风扇规模的散热器.

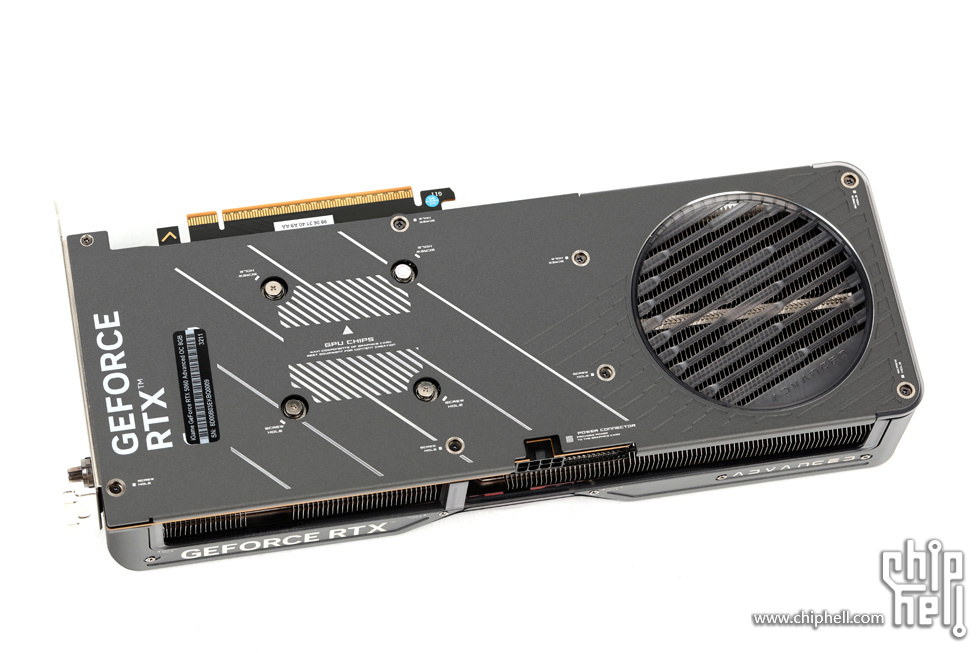

显卡背面.
金属背板以斜线条图案为主进行装饰.

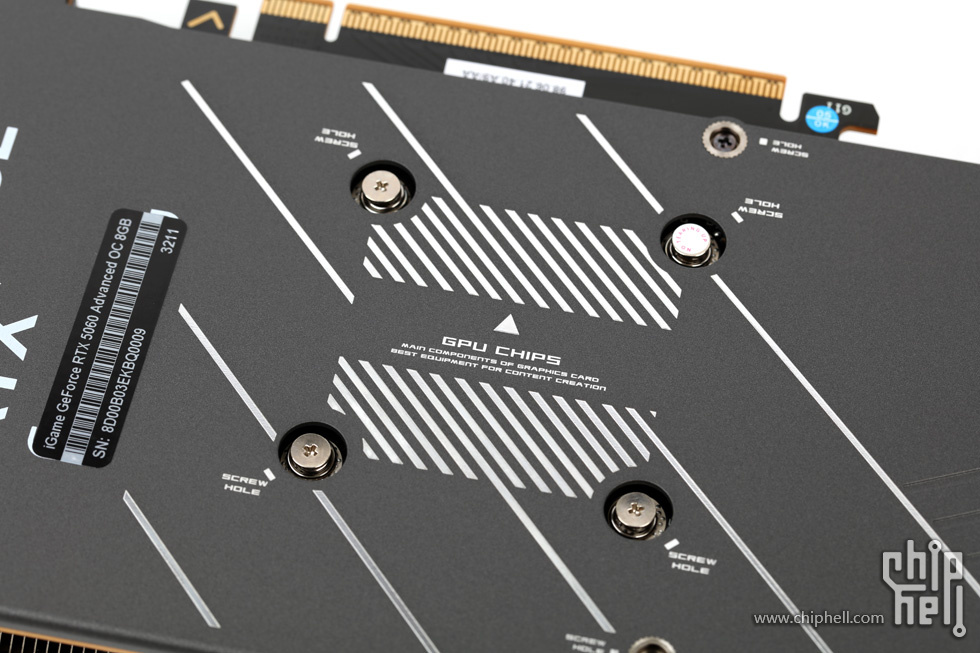

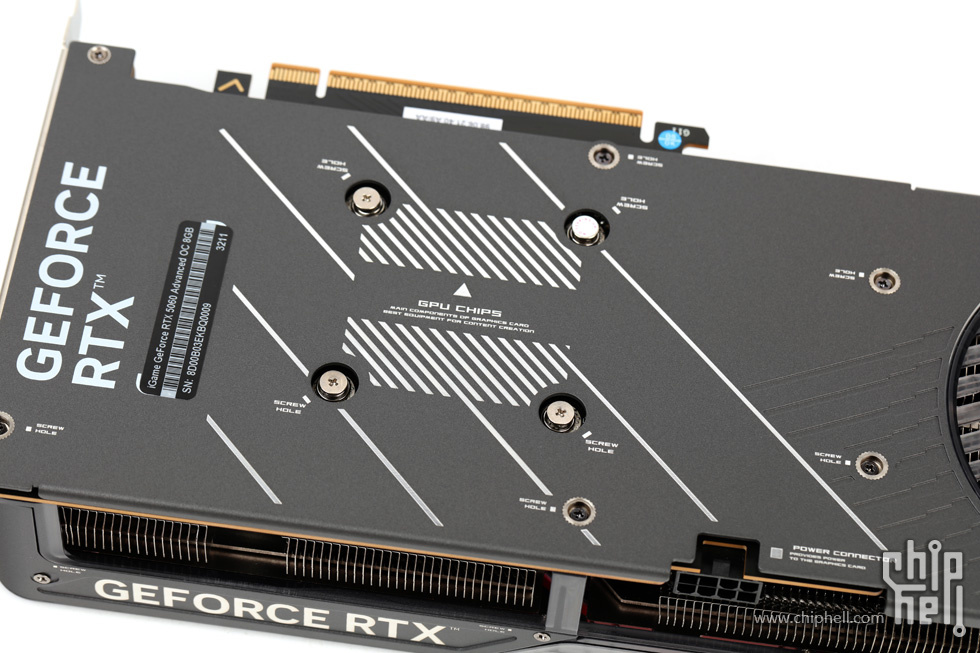

鉴于散热器尺寸体量而没有搭配背板扣具.背板对应位置搭配了警戒区风格的斜线涂装,并搭配组件和设计的说明文字进行点缀装饰.

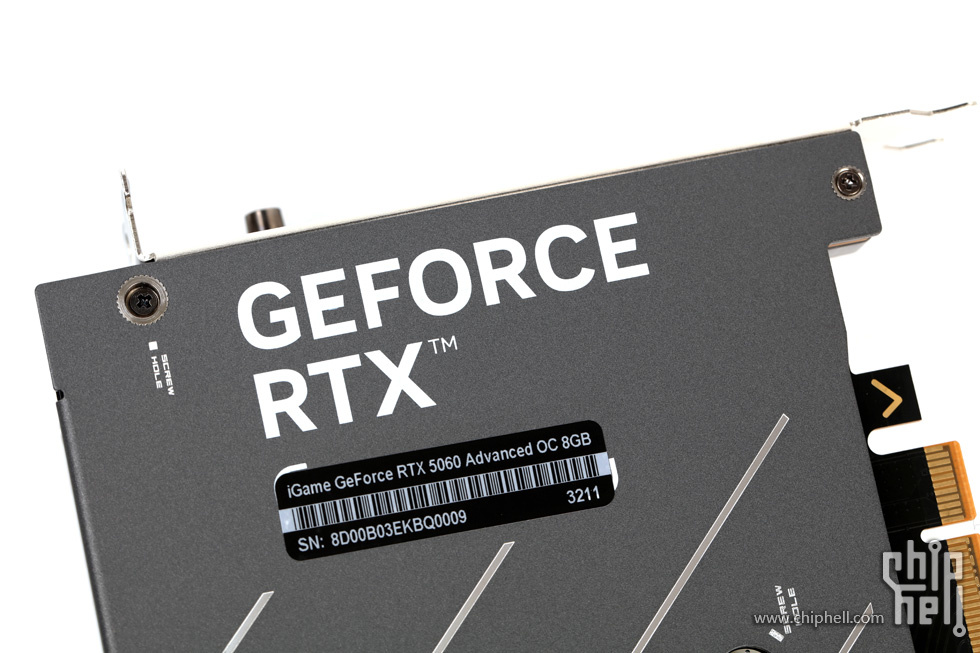

GeForce RTX标识.

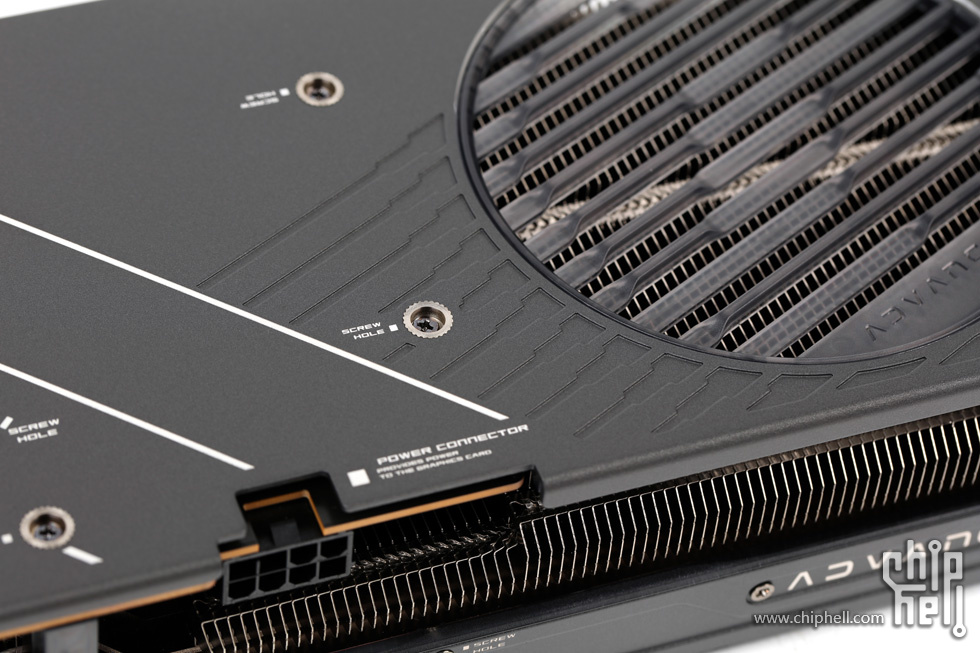

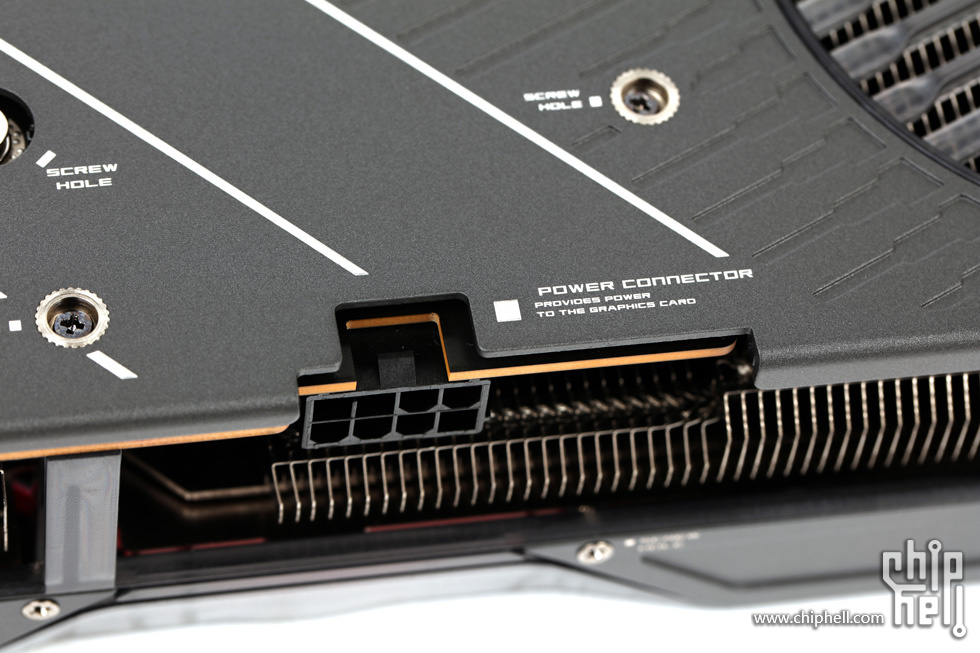

电源接口位置的配套点缀文字.
背板后半区域搭配压铸凹痕线条并与开孔通风区域内的装饰线条衔接.

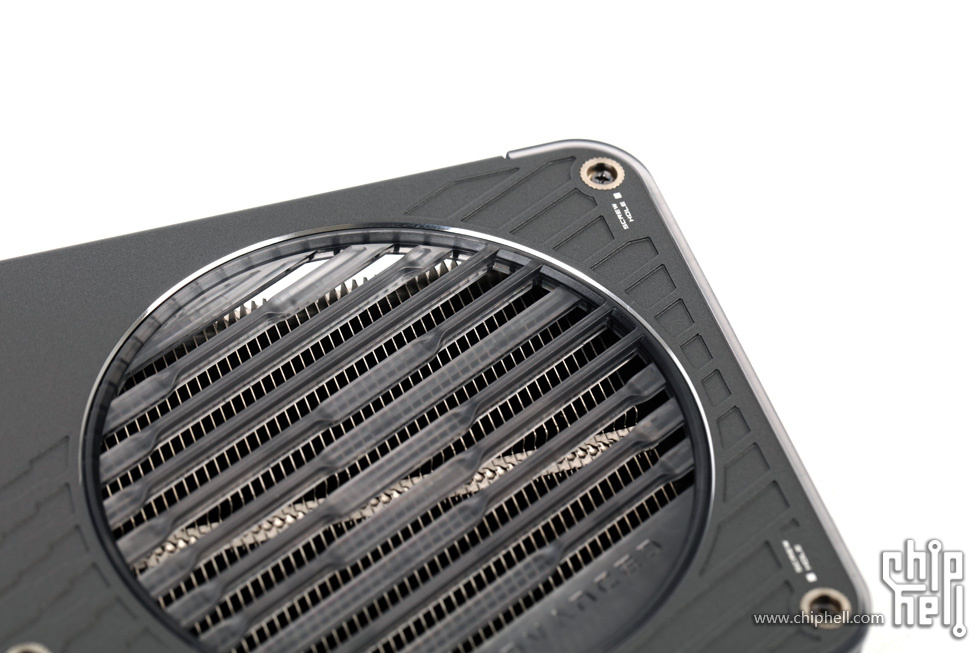

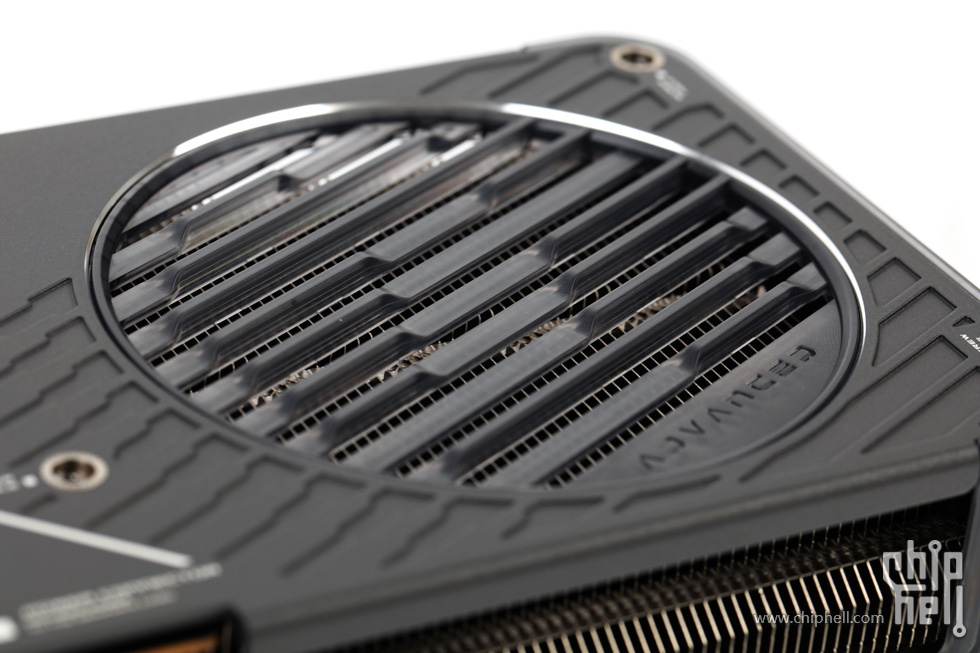

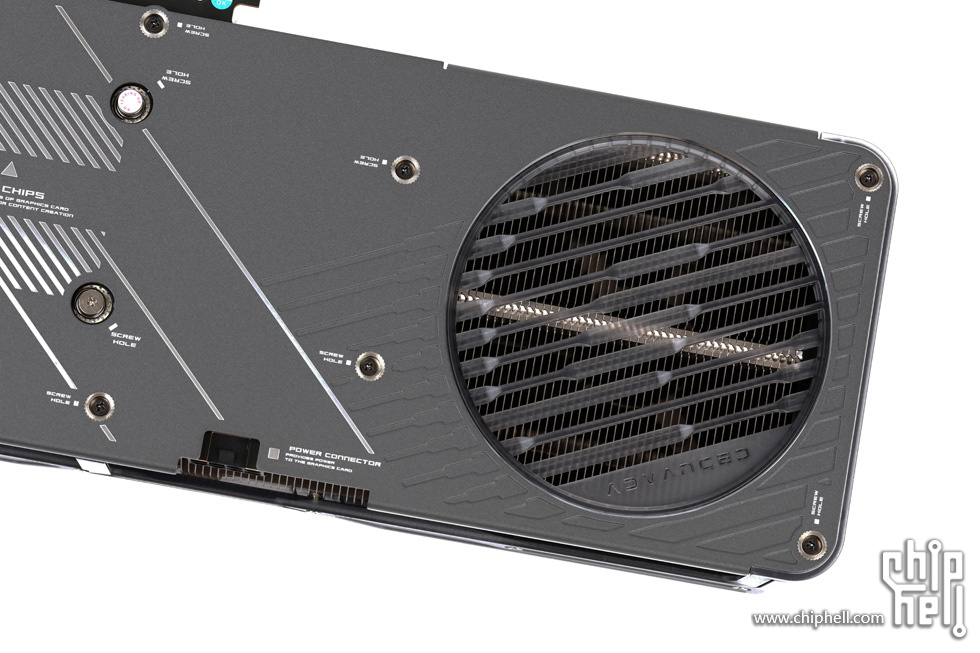

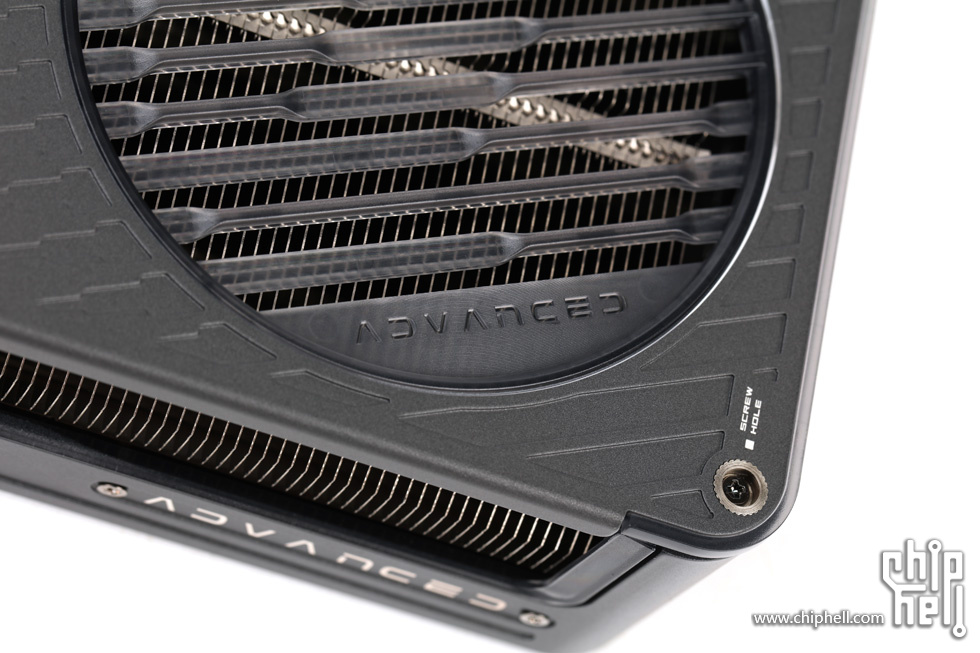

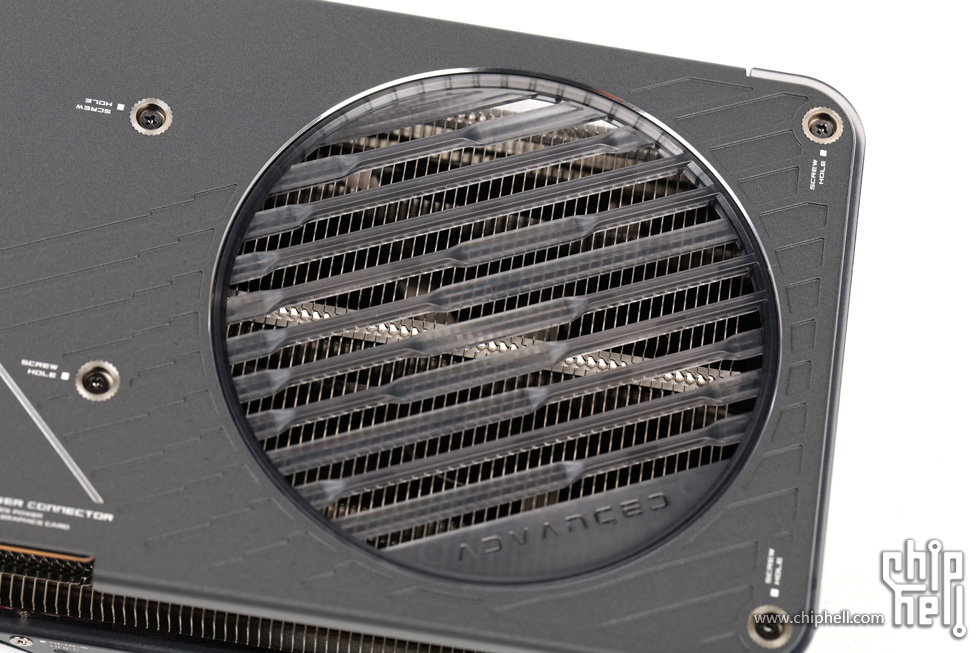

圆形的散热通风开孔.
内部边缘的Advanced Logo装饰板.
装饰线条造型做了高低差处理,特定角度下形成iGame Logo.
开孔边缘的圆环做了抛光.

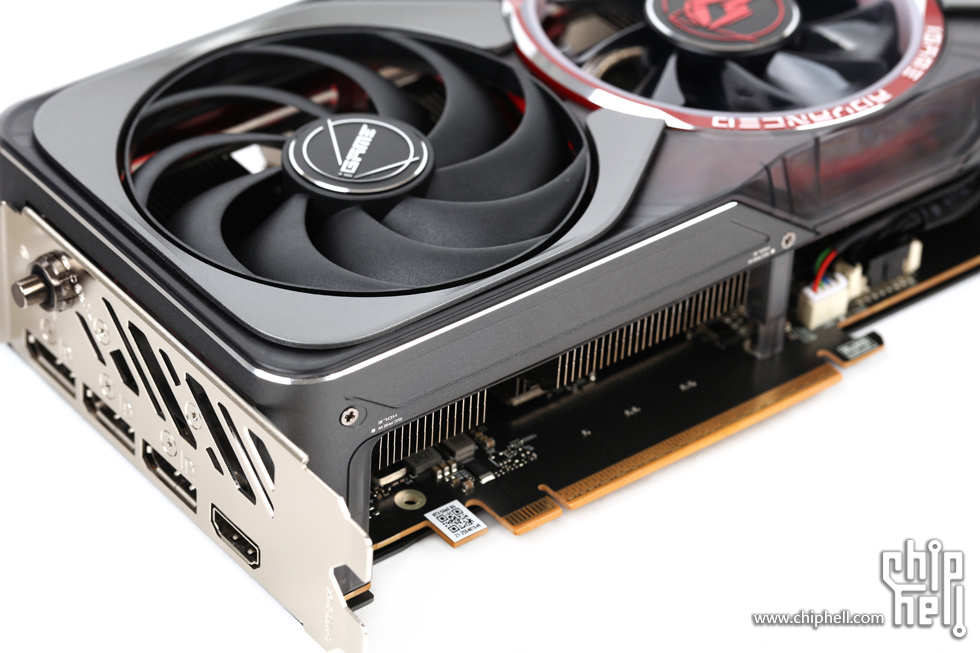

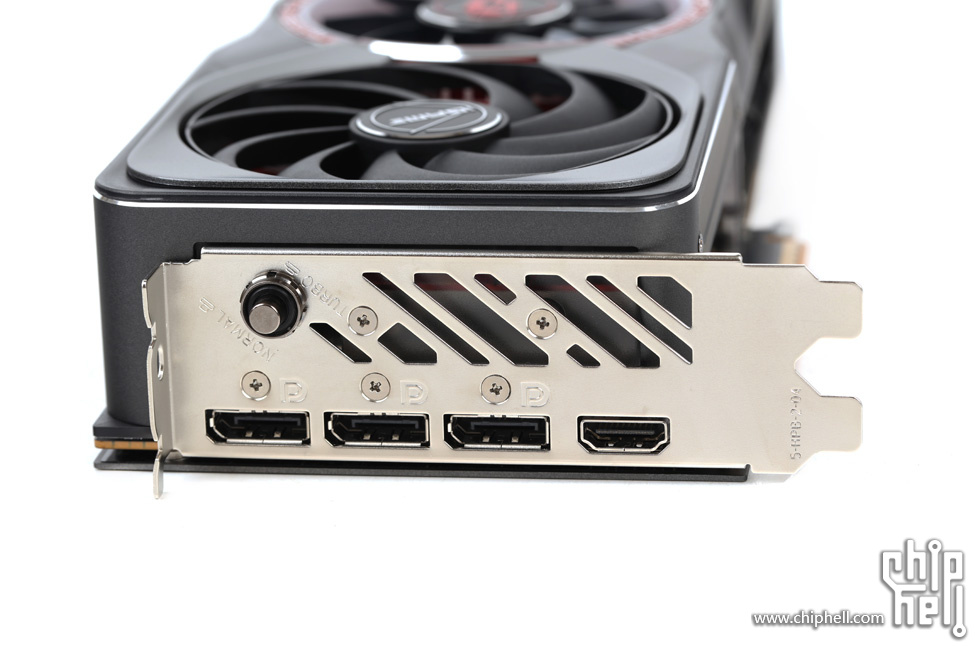

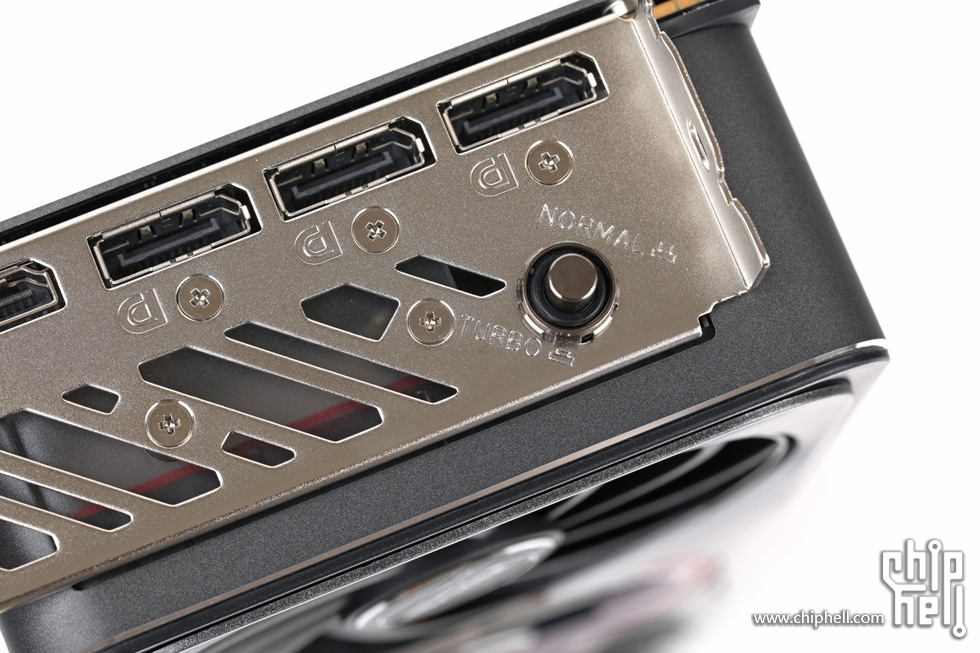

输出接口配置为标准的三个DP2.1b和一个HDMI 2.1b组合.
标志性的双模式BIOS切换按钮.

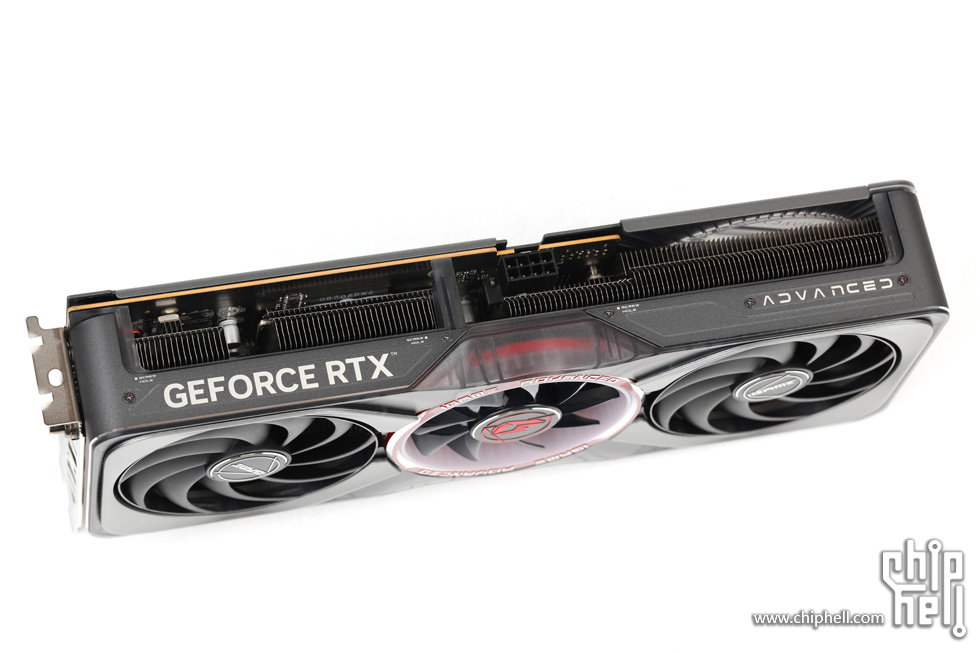

显卡顶部.

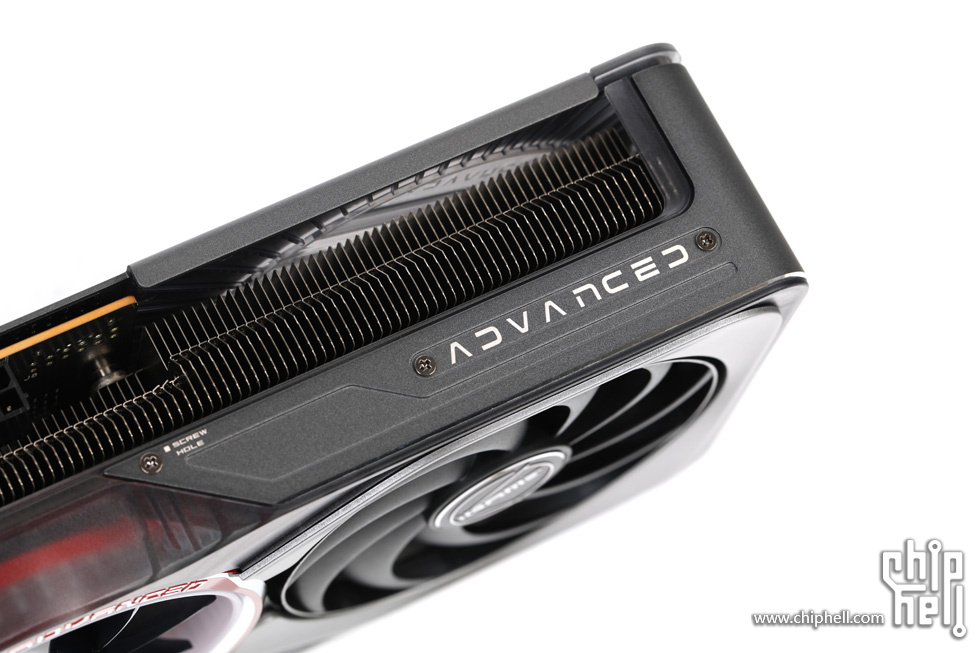

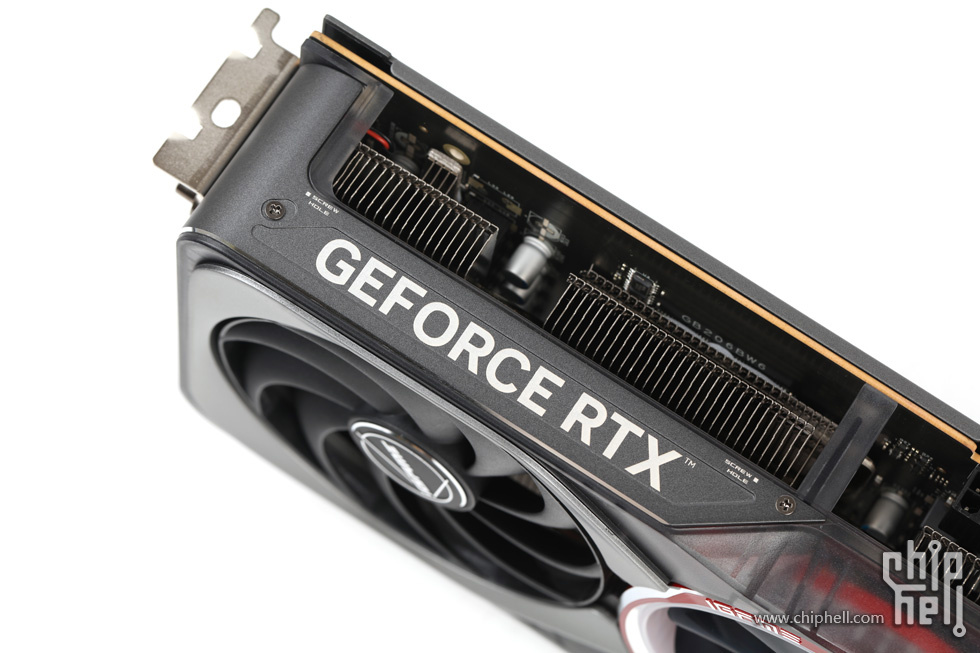

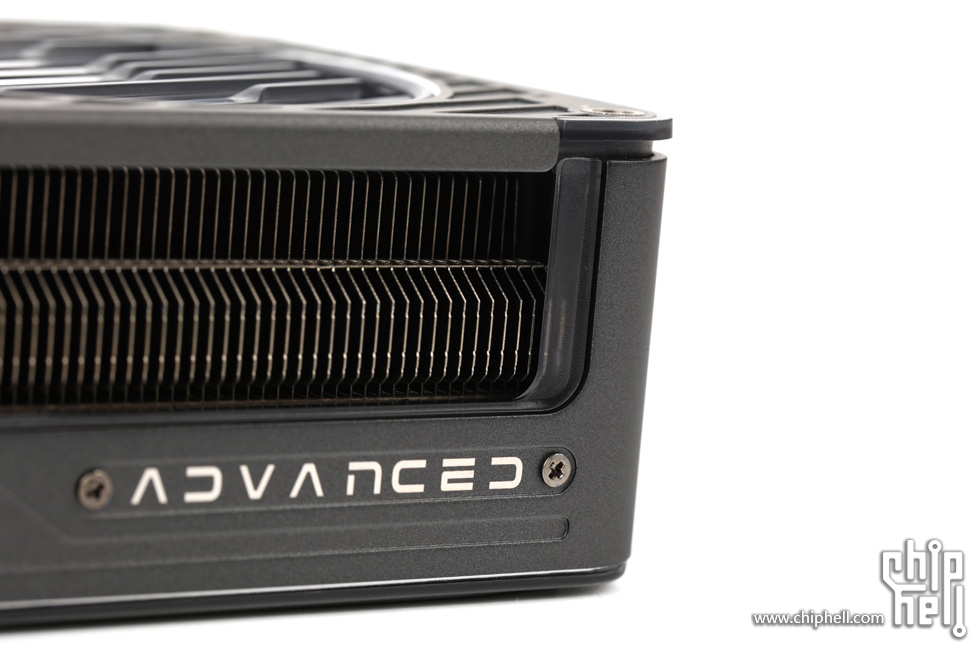

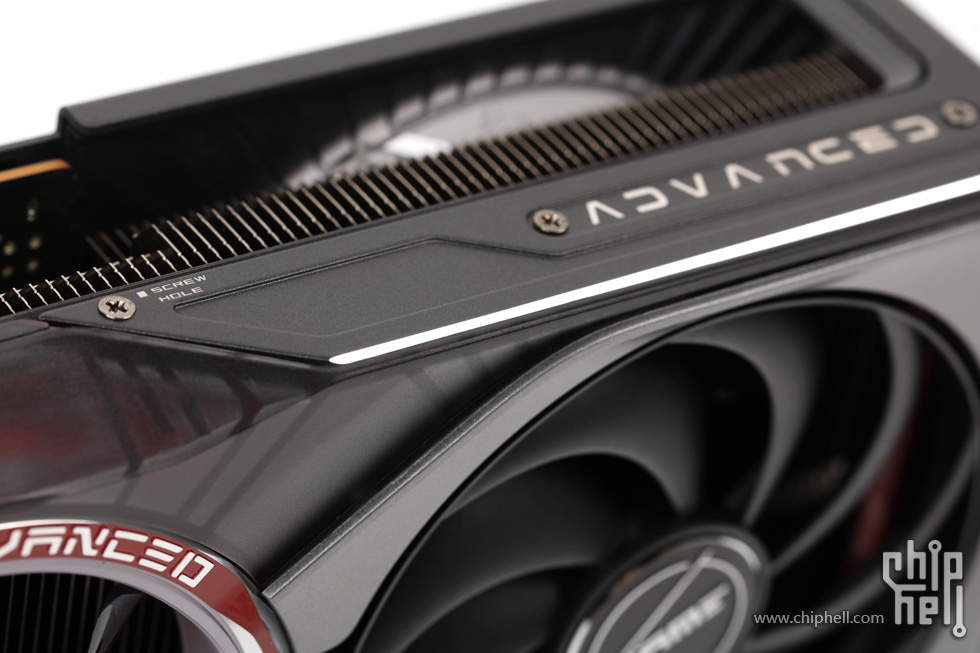

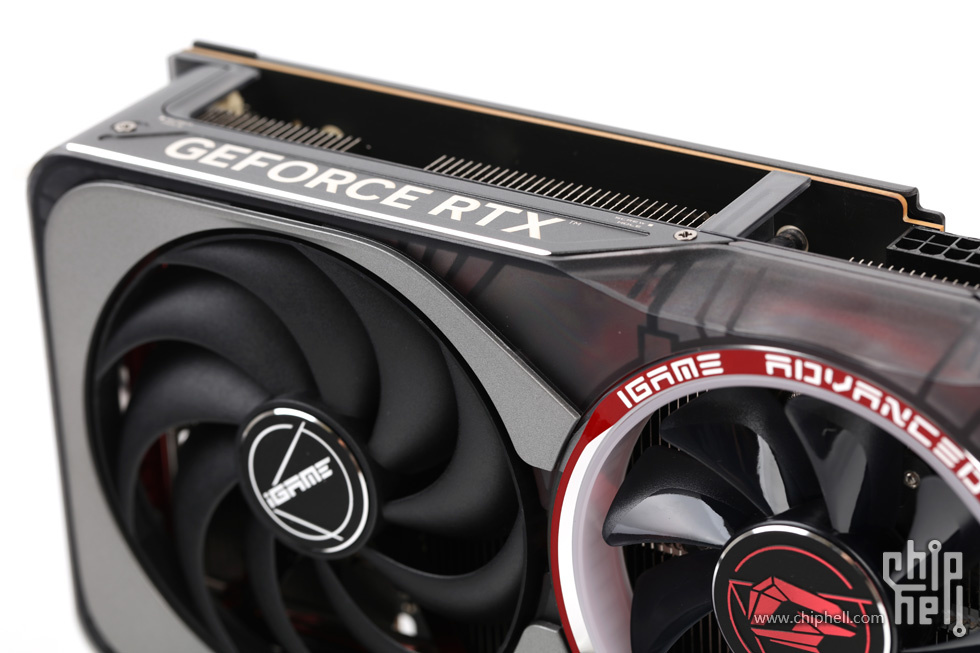

两侧不同造型的分区分别以GeForce RTX和Advanced的Logo为装饰.
拼接的边框内圈过渡.
边缘部分区域做了抛光.

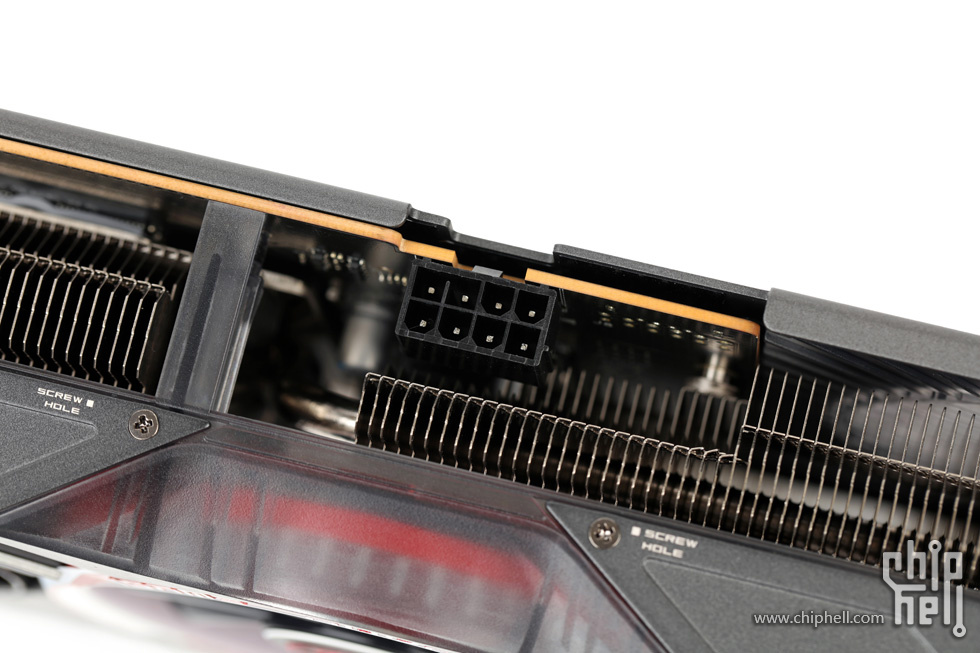

电源接口为单个传统的PCIe 8-pin接口.

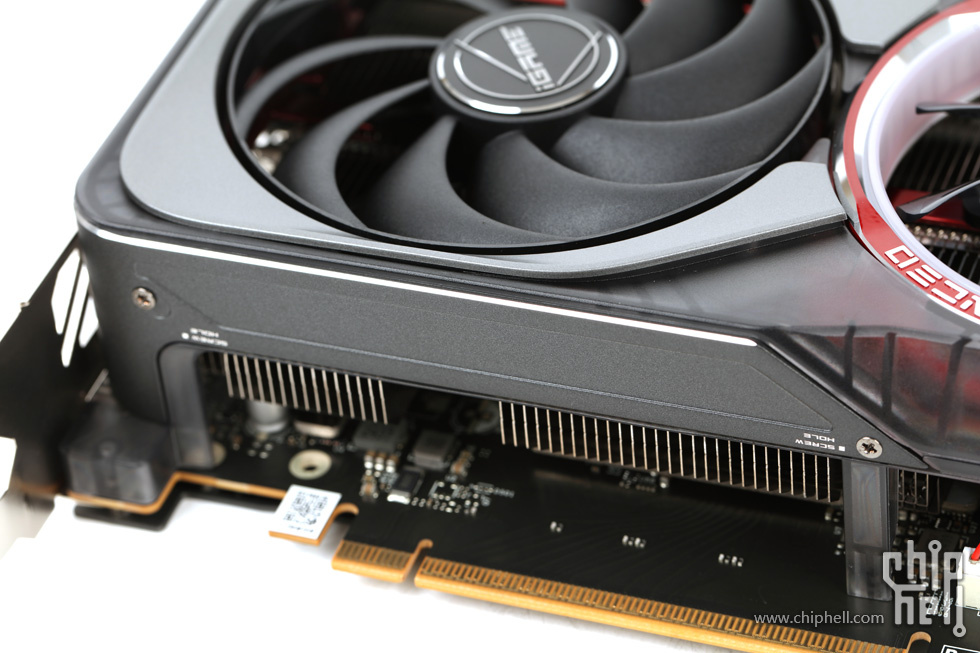

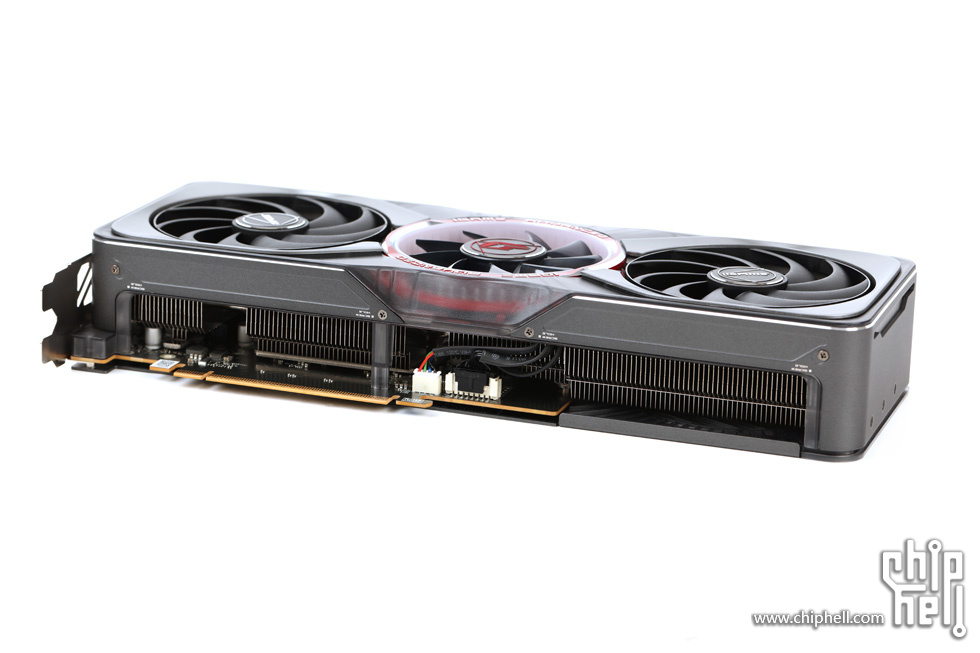

显卡底部.
为了美观.底部外框也作了和顶部相似造型的和风格的装饰.

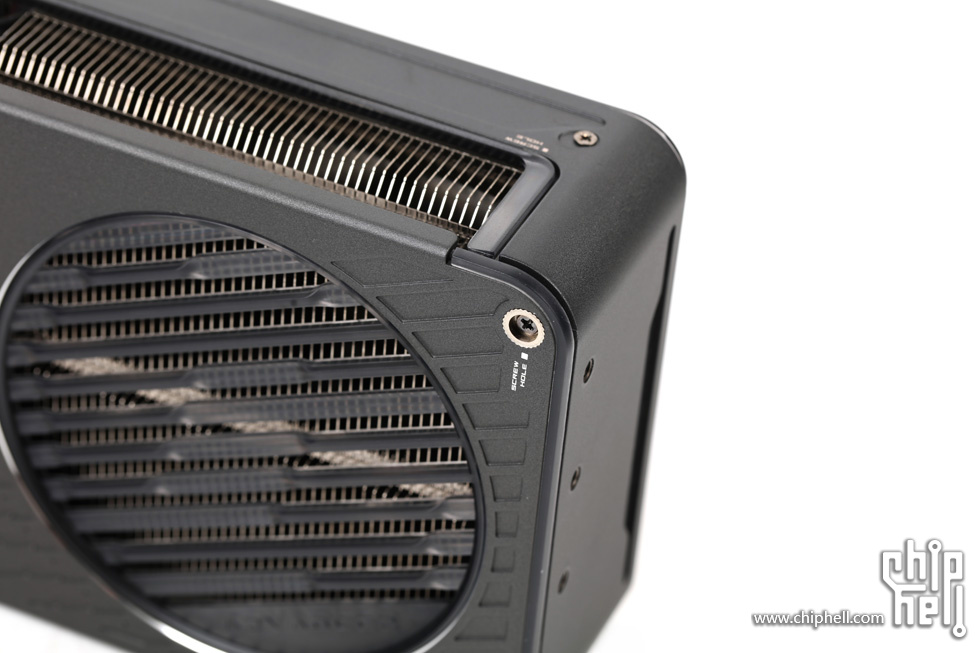

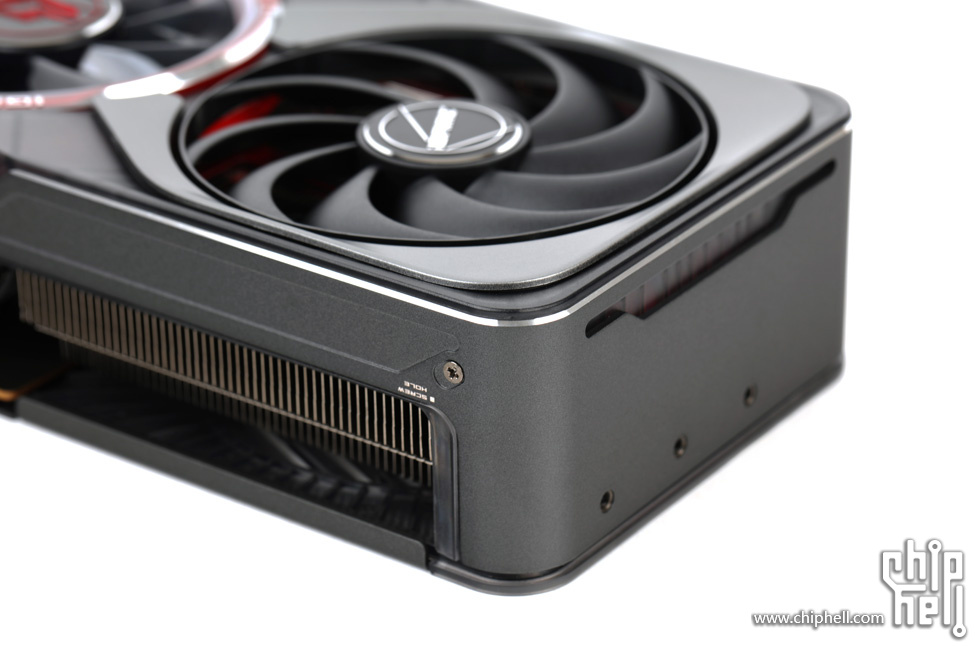

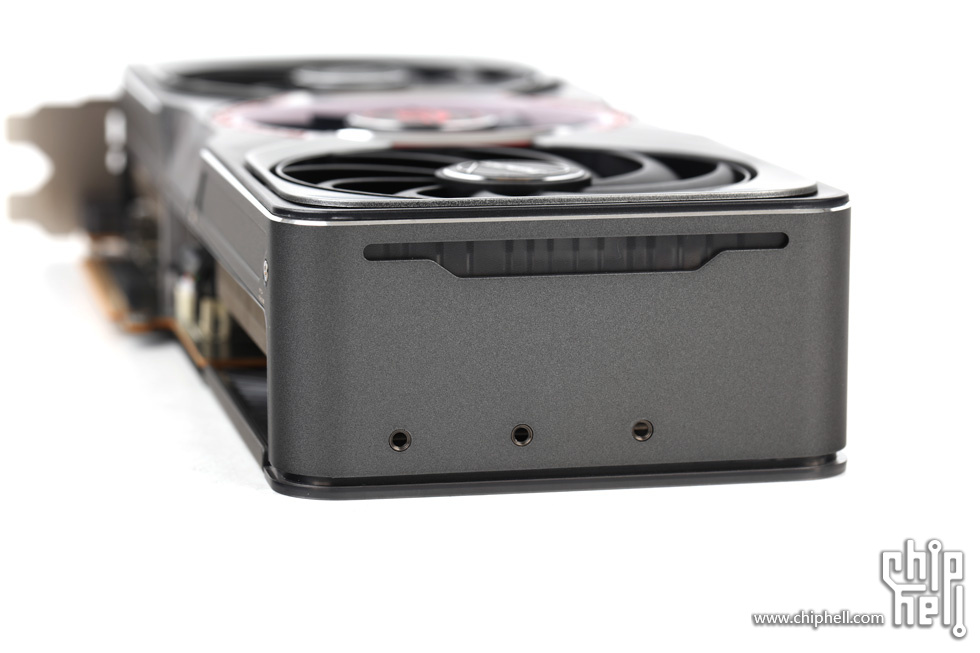

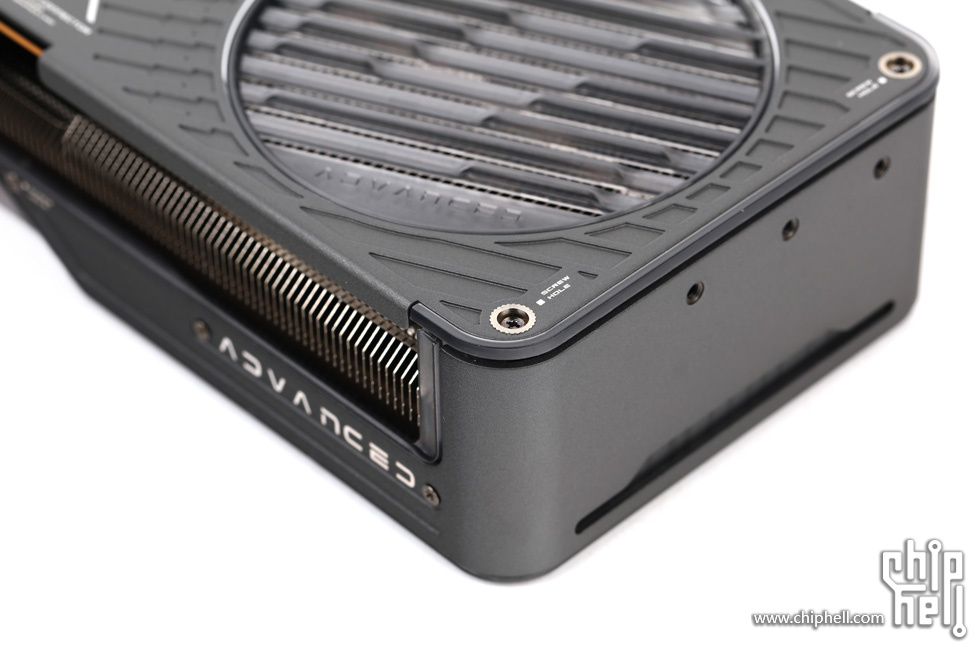

封闭式的尾部.外壳提供支架固定孔.
正面面板.
顶层灵感来源于莫比乌斯环状的浅色装饰板.
层次鲜明的设计.
下层为浅色半透的底壳.但受限于定位等级所用工艺可以看见内层的加强筋.

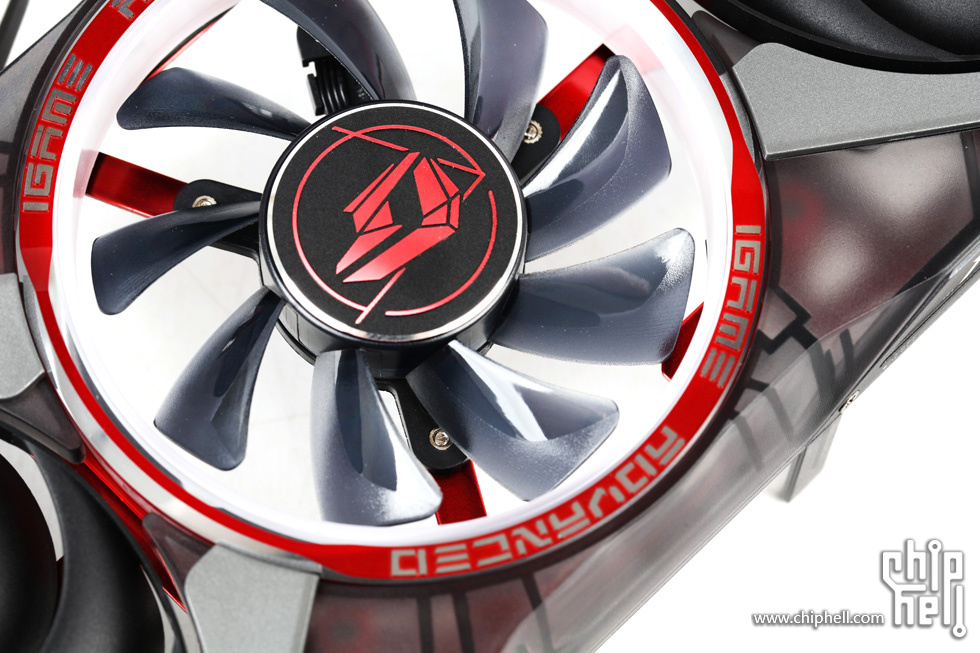

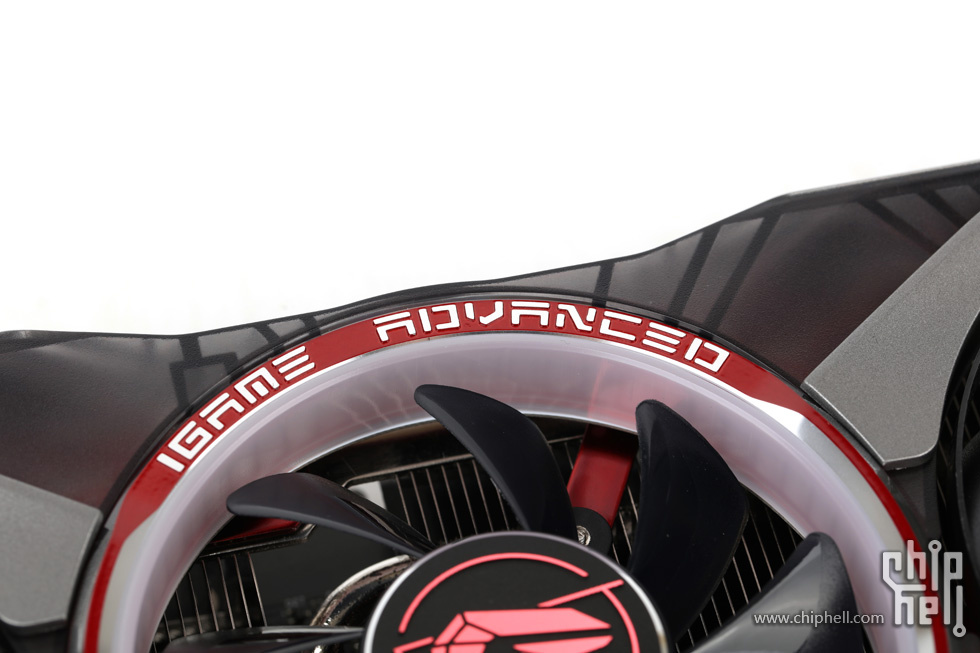

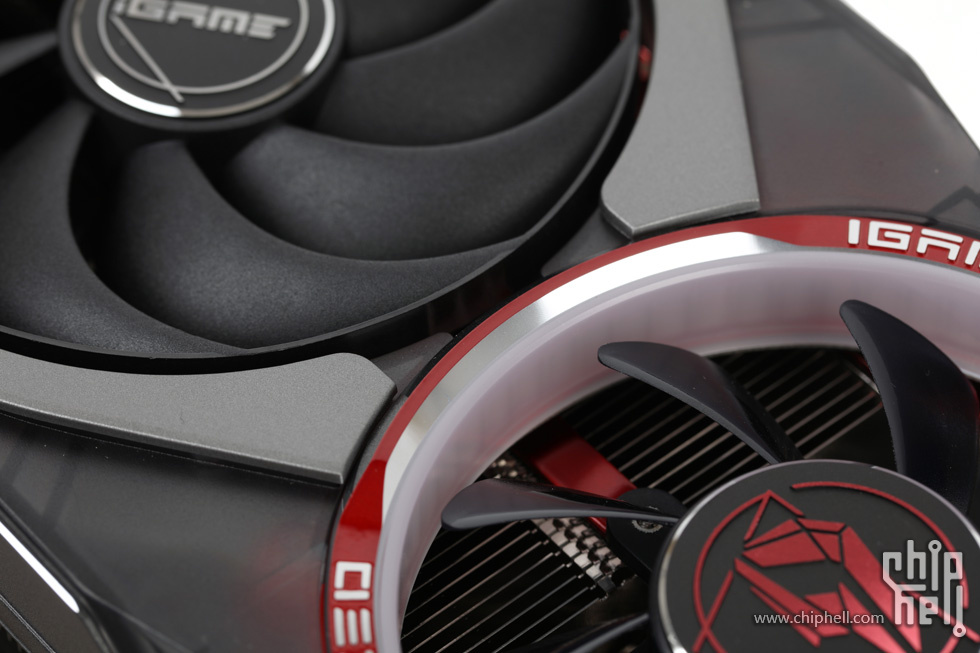

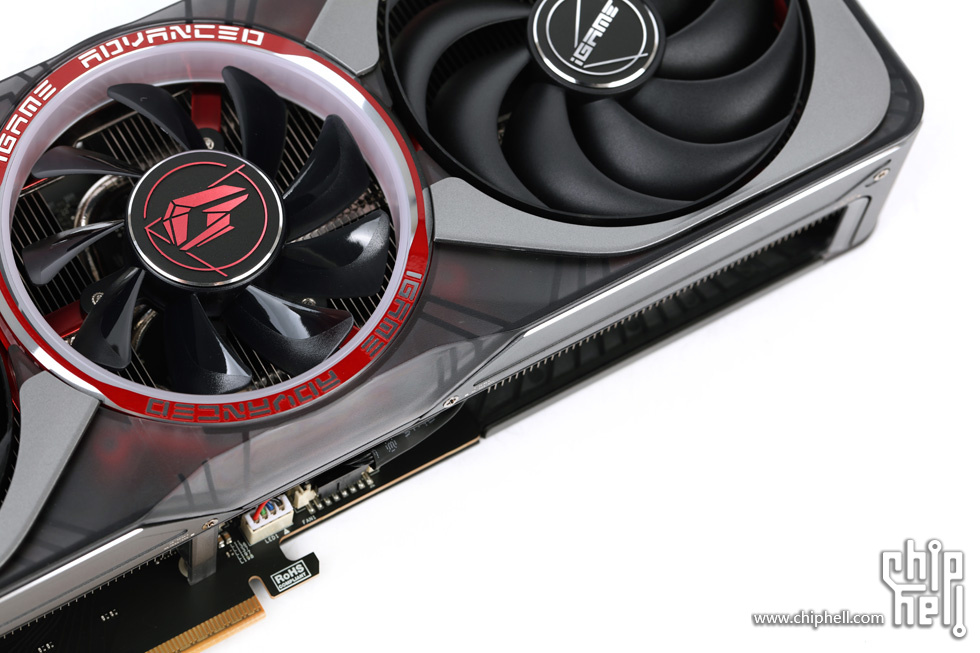

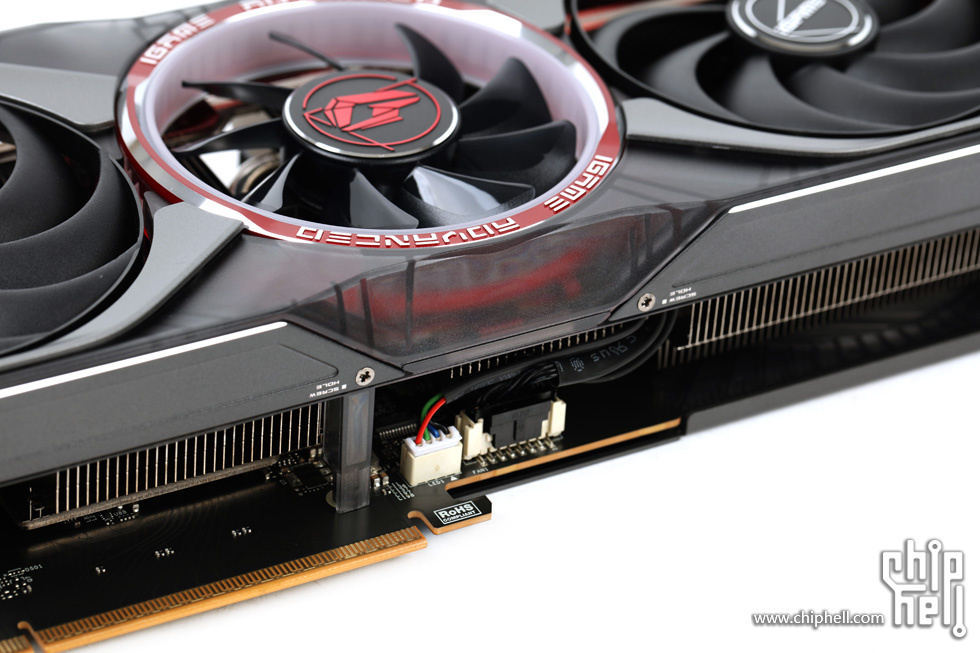

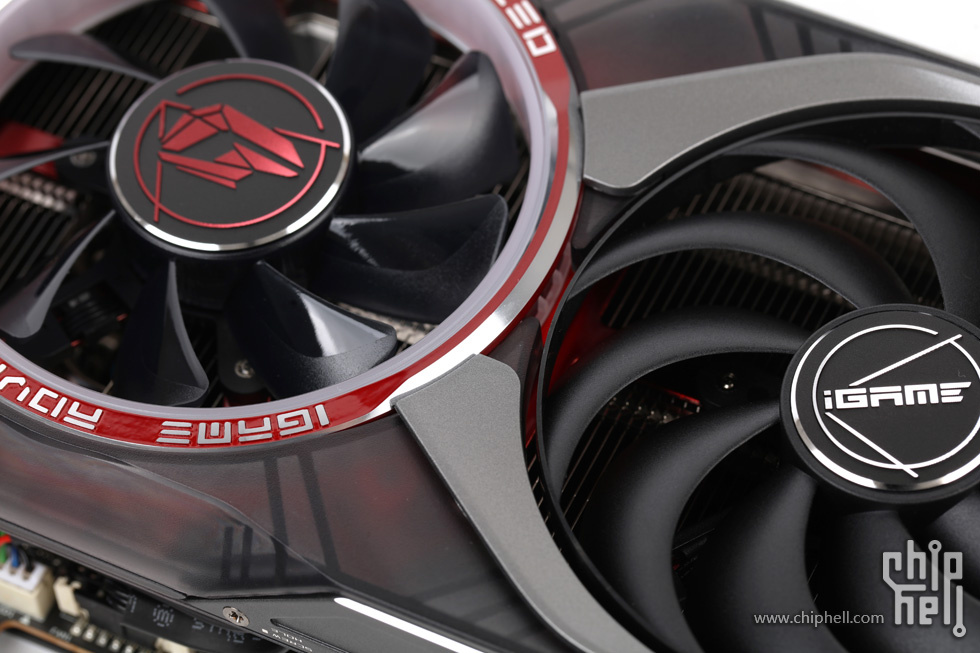

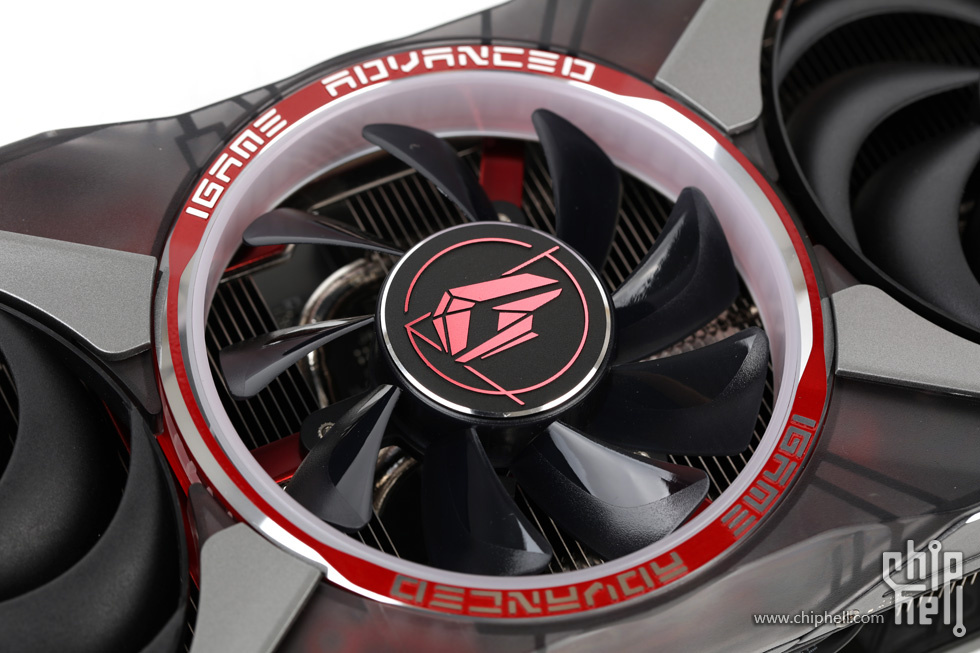

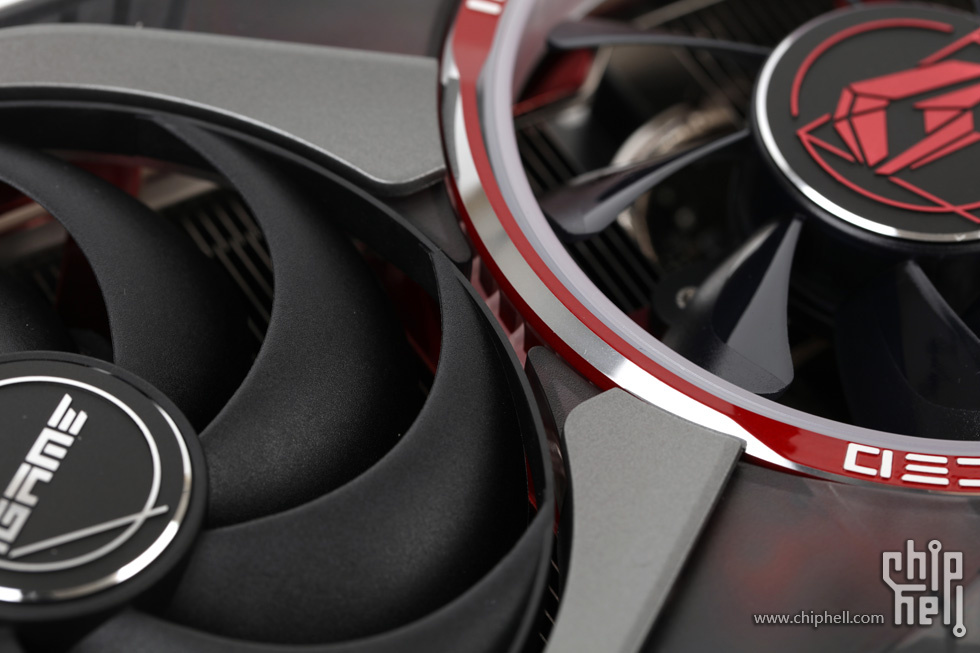

中置风扇外部的大红圈上抛光装饰的iGame Advanced Logo.
边缘内侧抛光出银环.内圈则是RGB灯环.

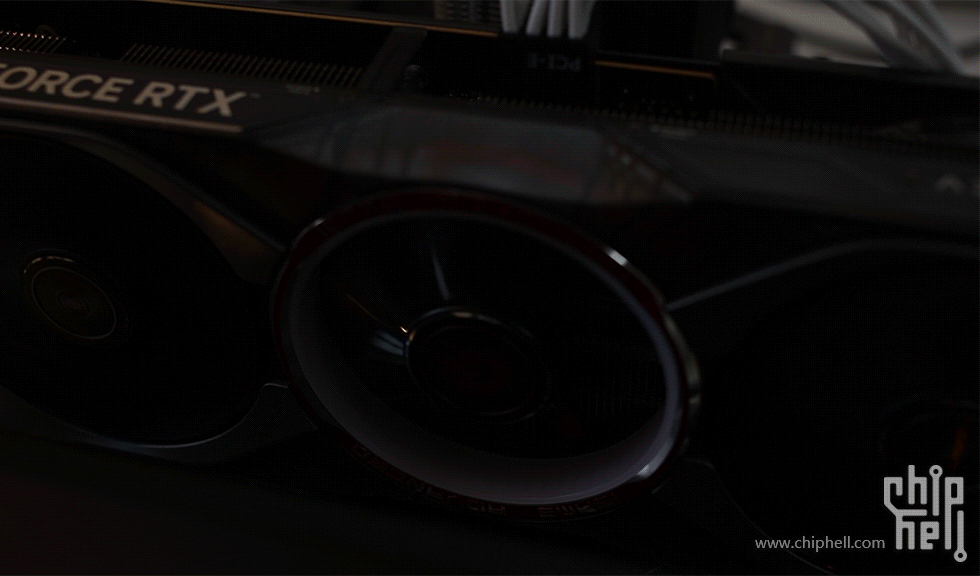

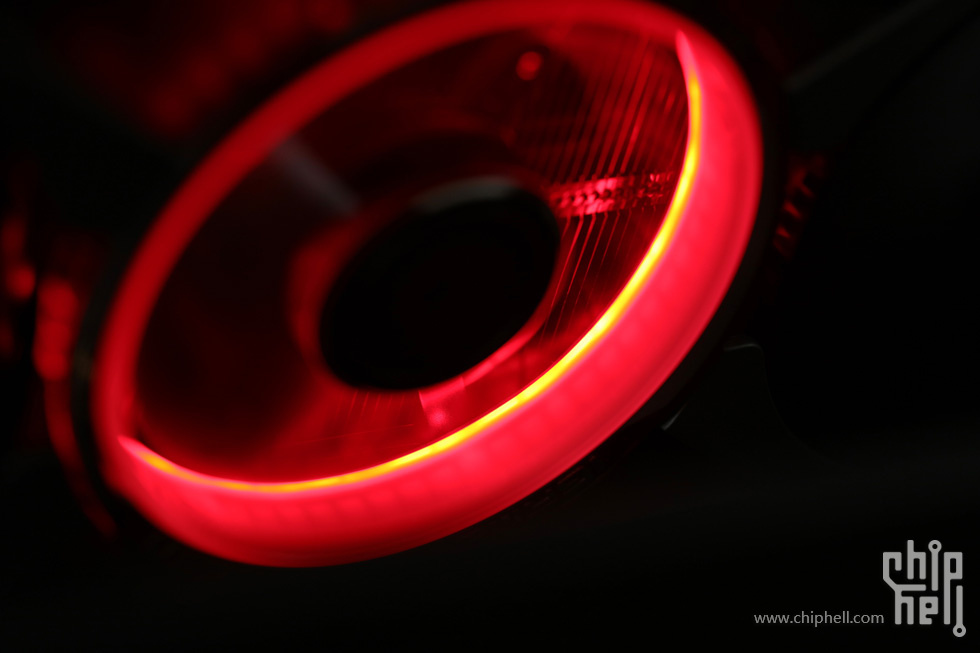

预设灯效为红色呼吸效果.
圆弧的边角处理.

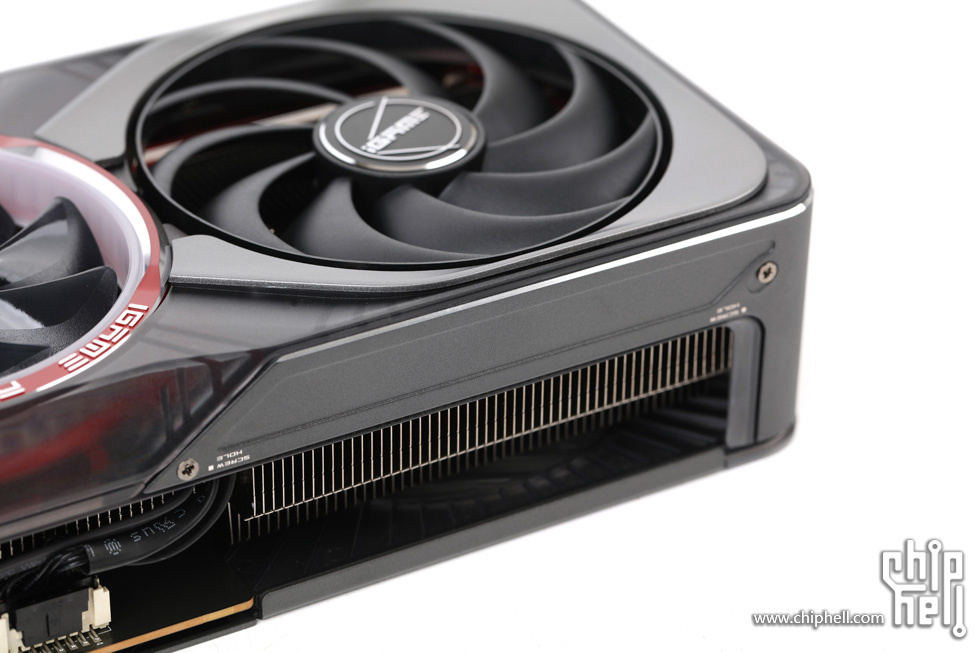

三风扇配置,均采用九扇叶规格.两侧的风扇尺寸略大.
中间风扇尺寸略小,且转向相反以优化整体风道.

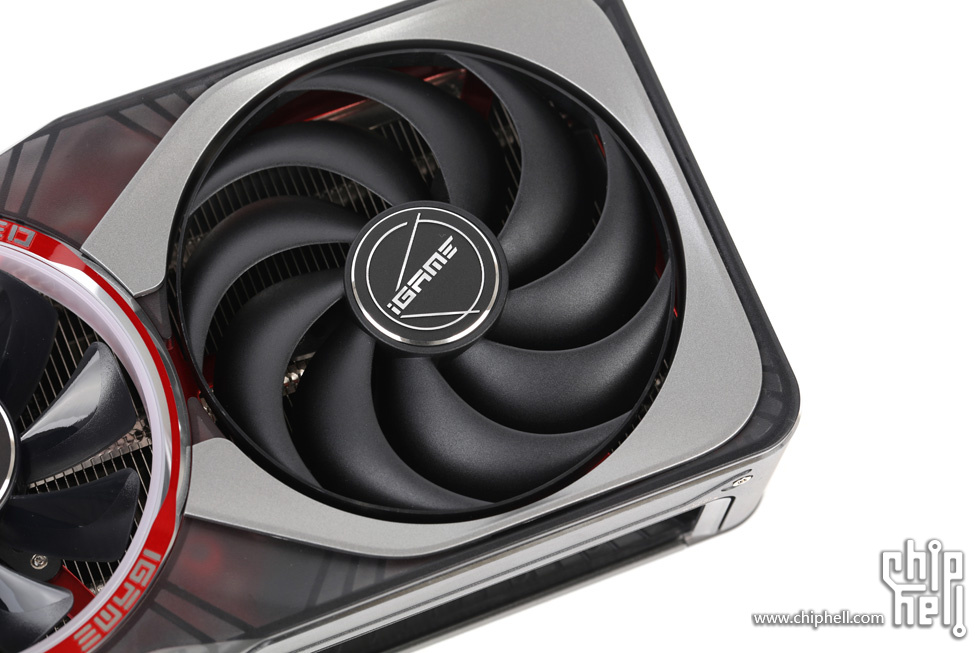

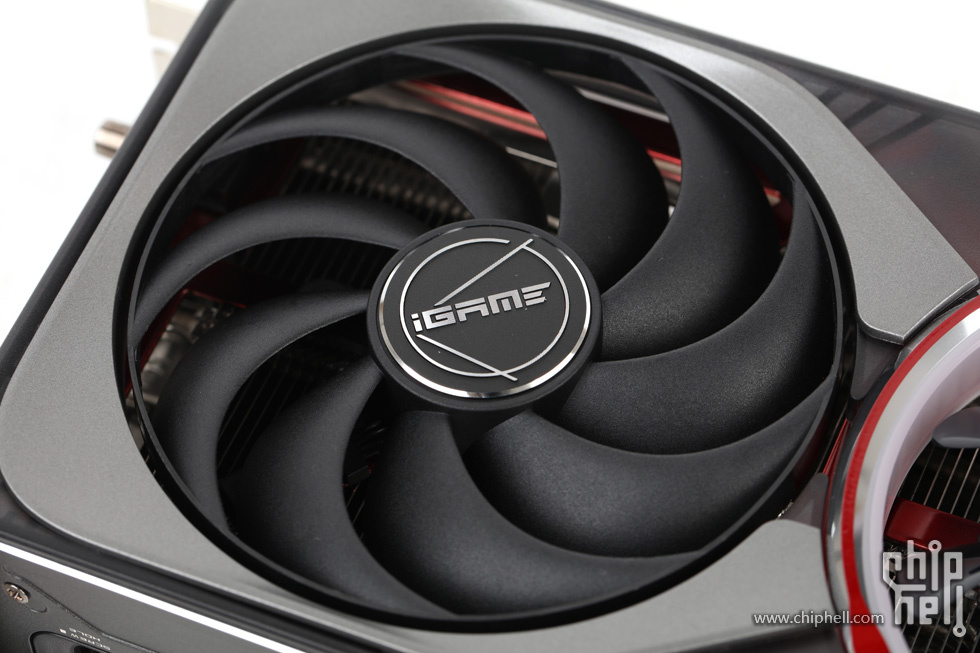

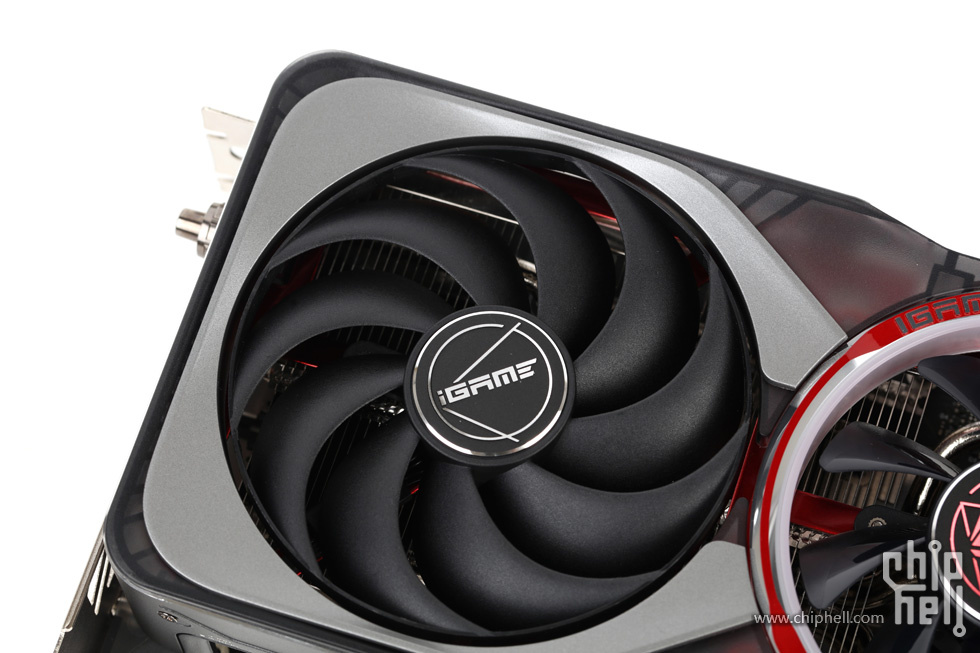

两侧的风扇采用了连框式扇叶设计.

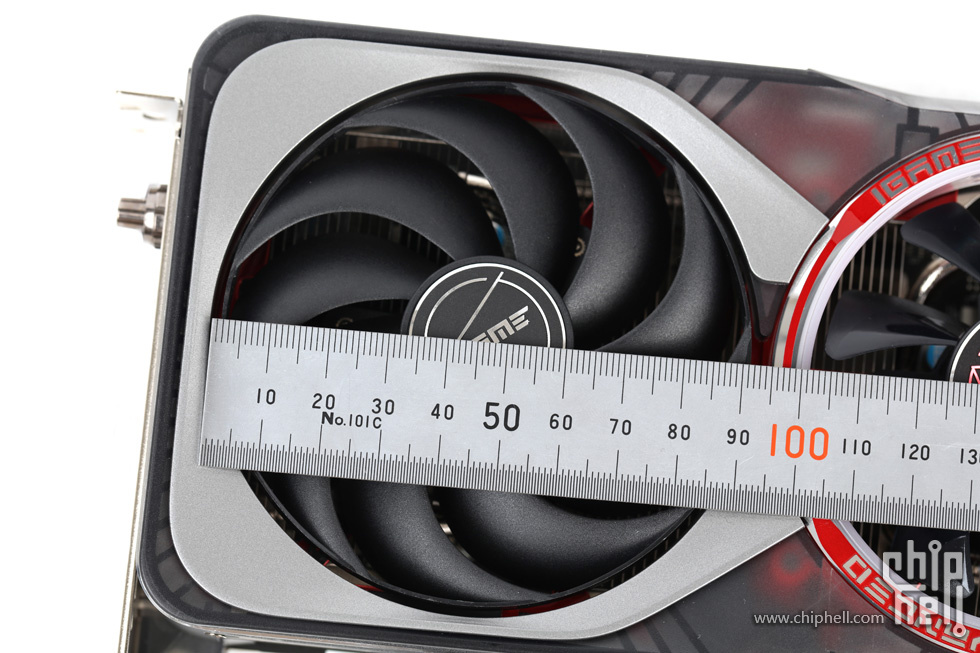

两侧风扇直径尺寸规格93mm.

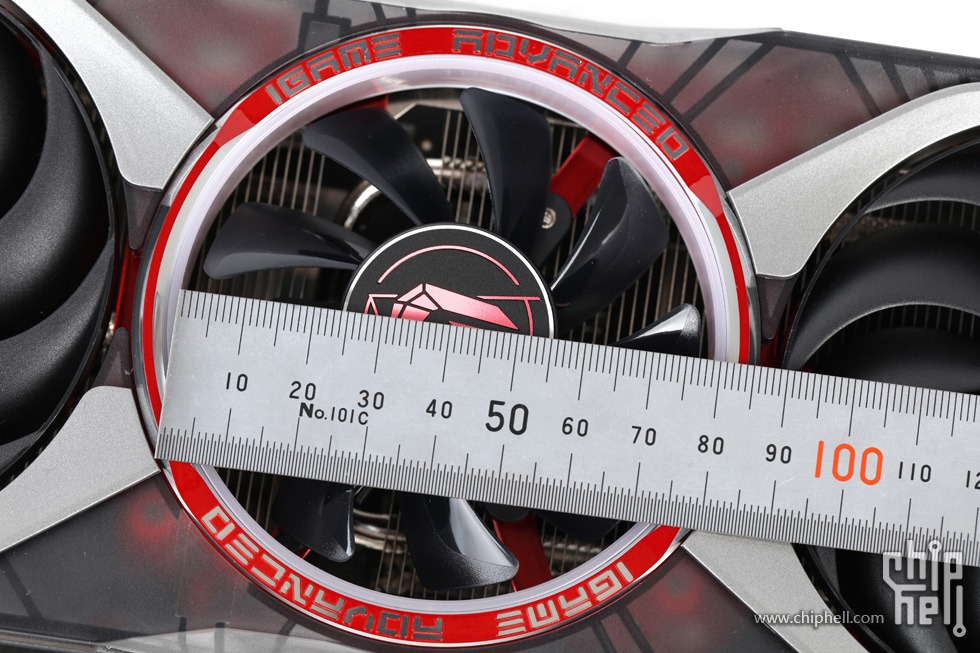

中间风扇直径尺寸规格80mm.

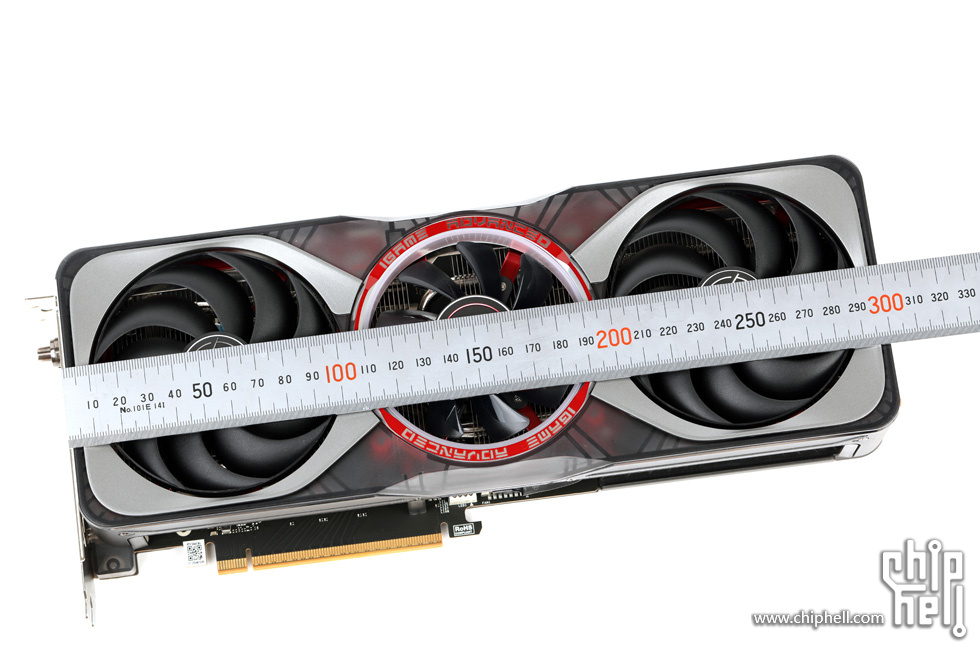

显卡长度(不含挡板)约300mm.

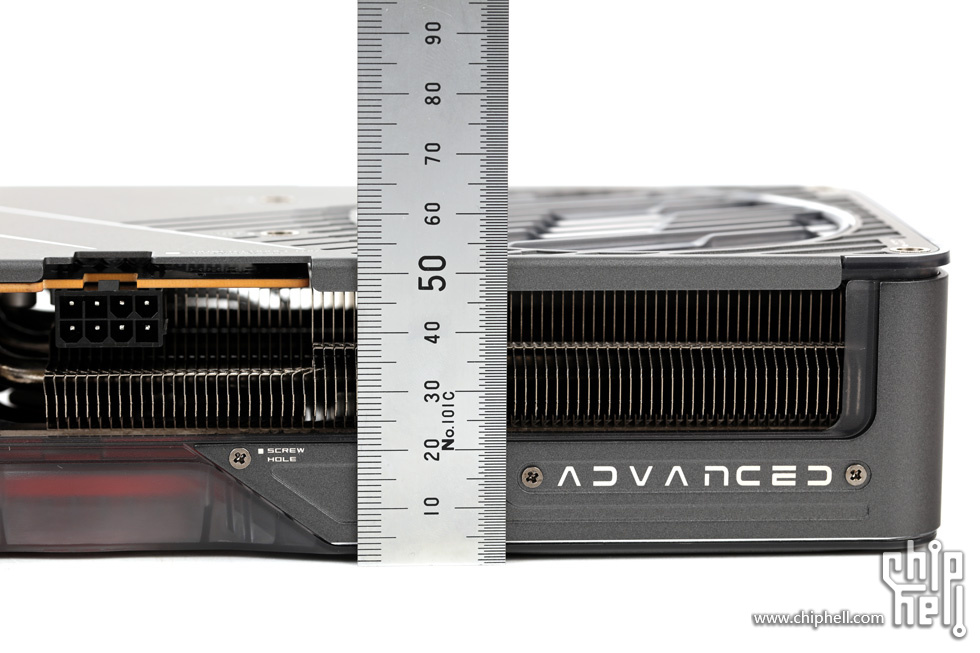

显卡厚度约58mm.

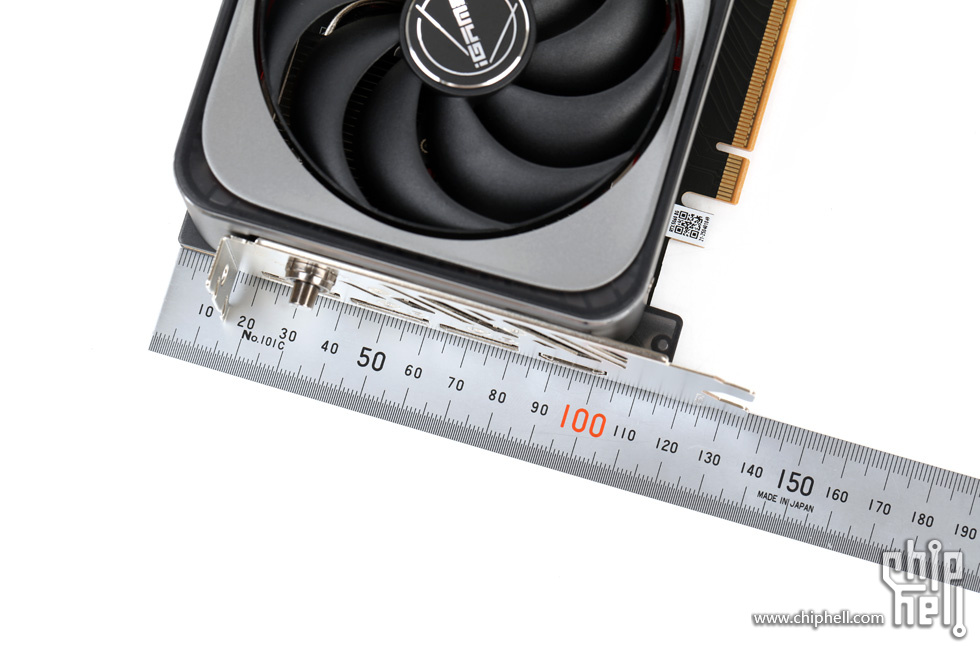

显卡高度(含挡板)约135mm.

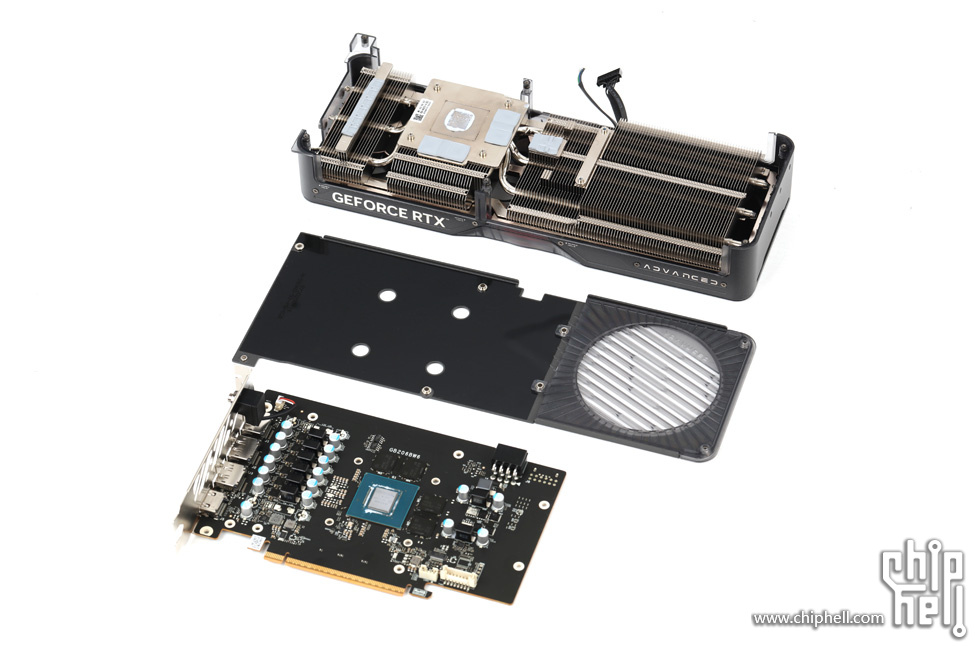

分解.
散热器正面风扇罩和散热片模块可直接分离.

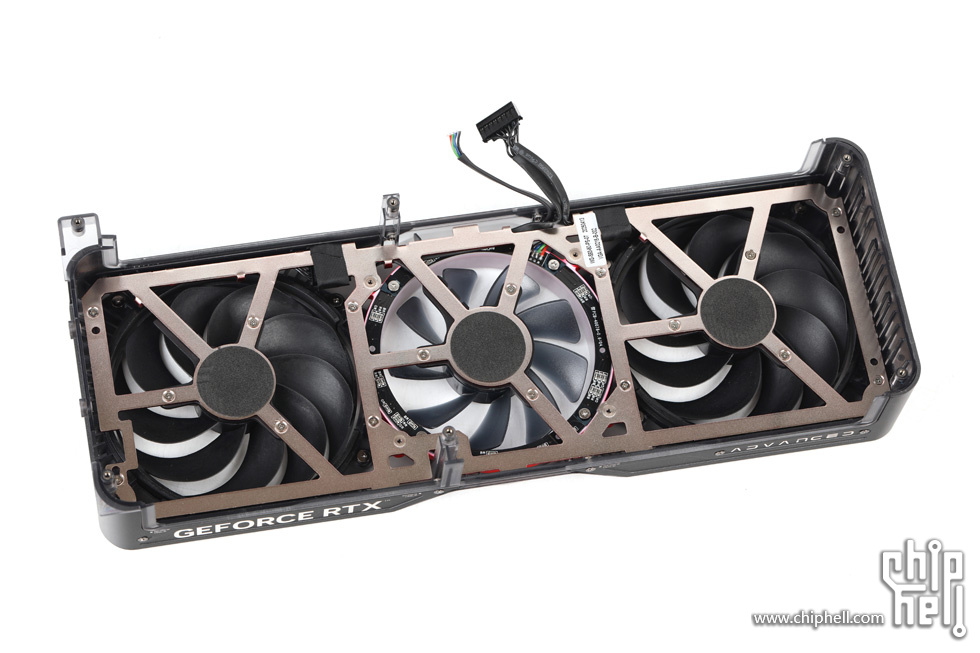

风扇面板罩内侧.内衬金属骨架.
中置风扇扇叶表面作了差异化处理.

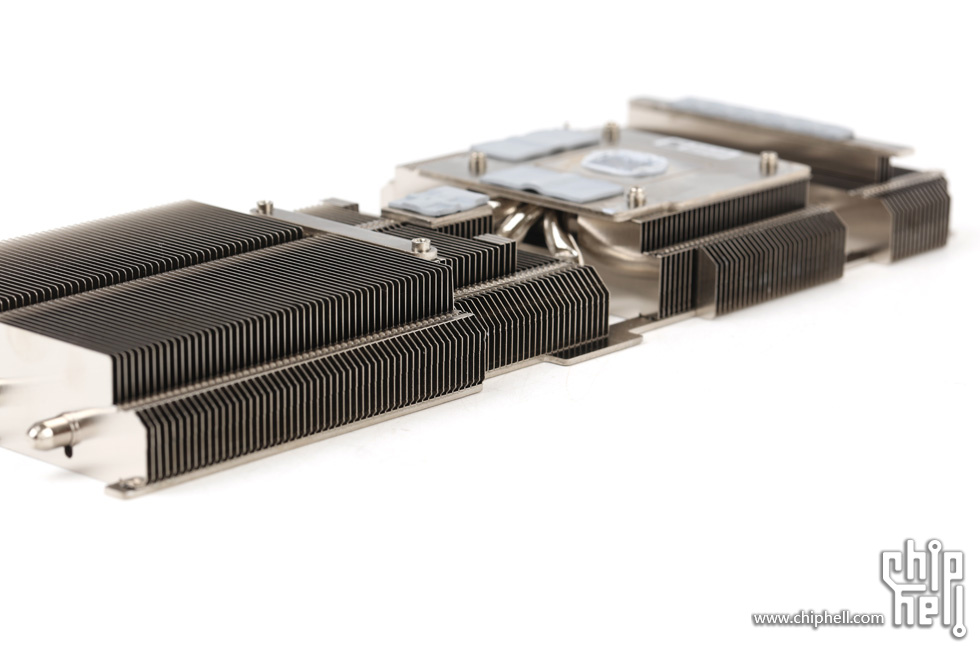

散热模块正面.三段式的散热片结构组合.

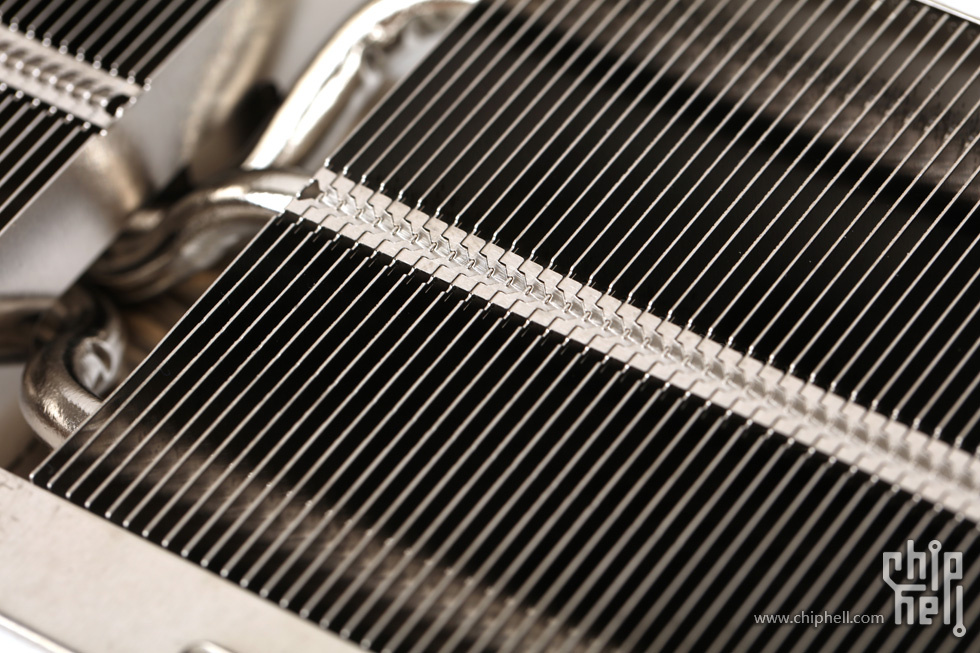

平整的散热片边缘处理.

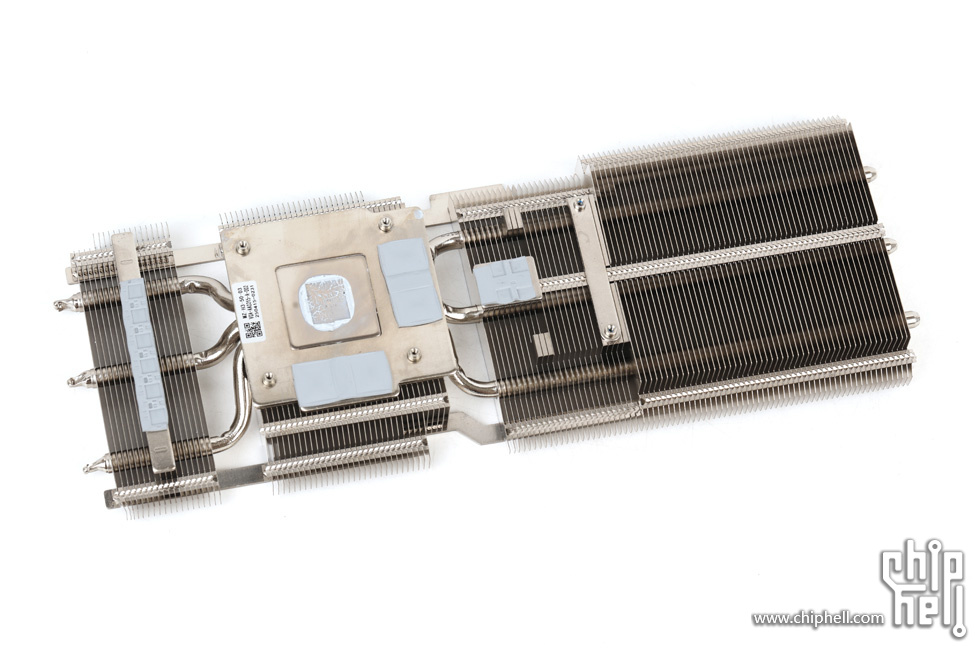

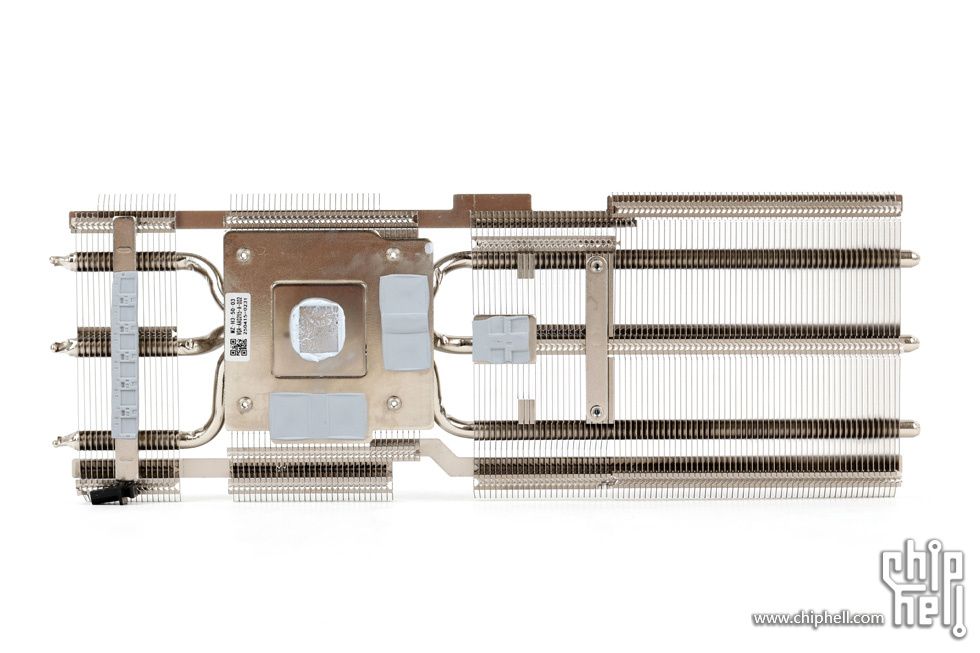

散热器底部.

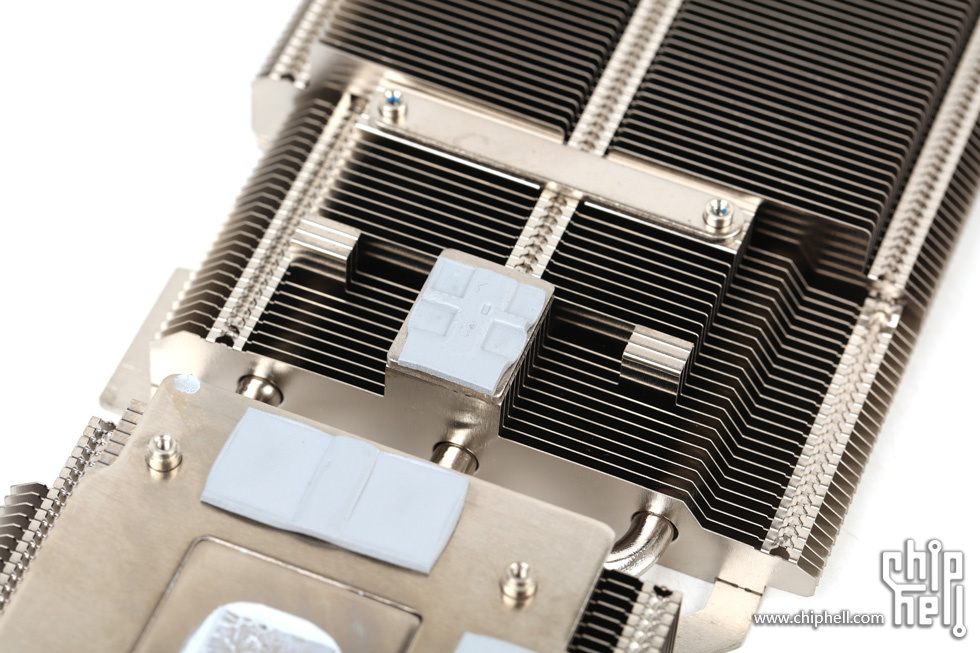

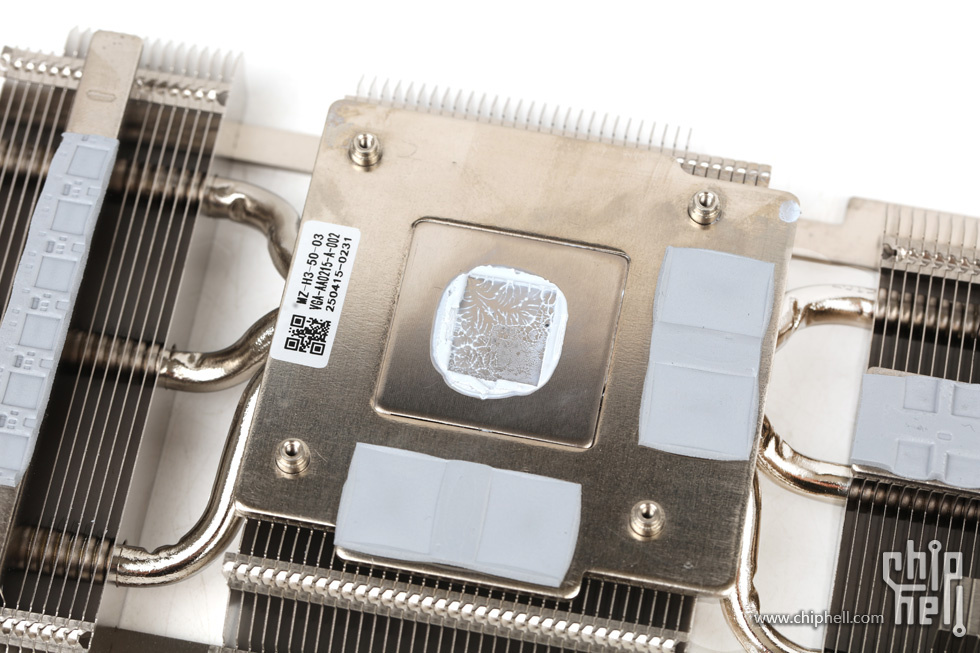

小尺寸的镀镍铜底覆盖GPU核心.外圈的固定底座板覆盖显存颗粒.

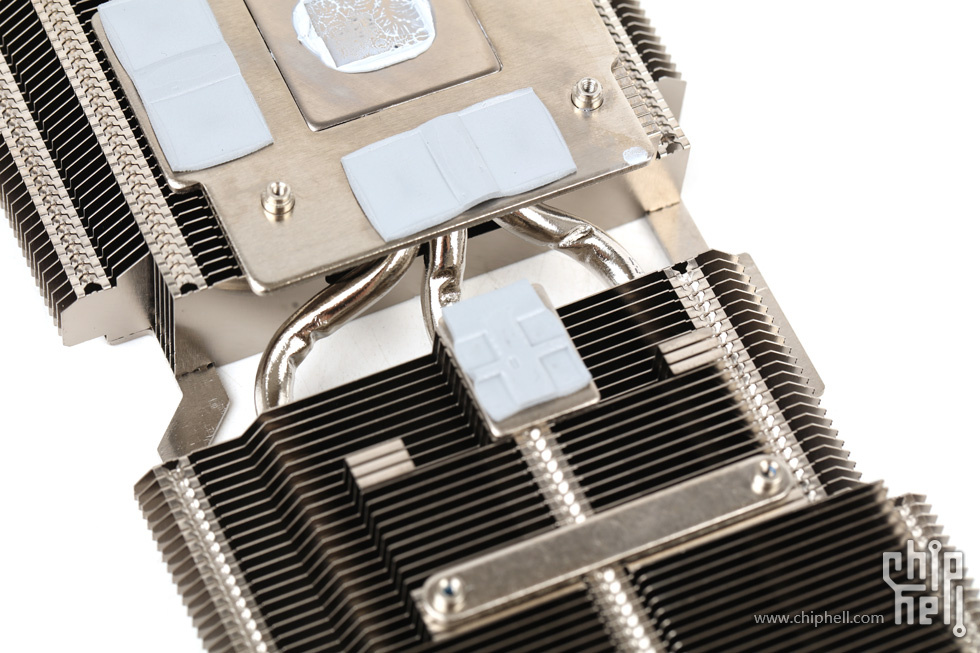

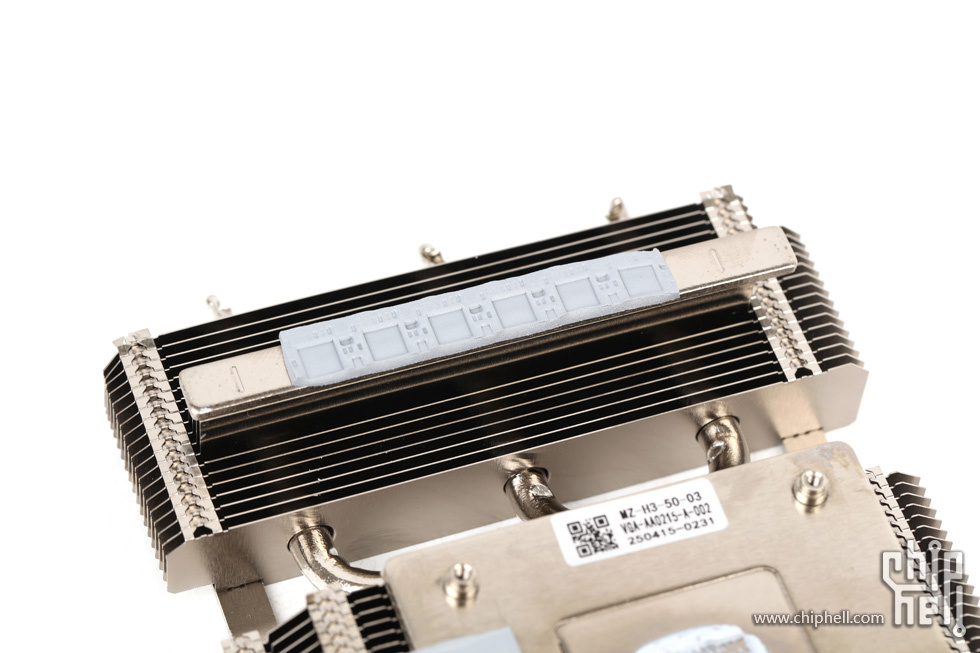

额外的底座覆盖供电MOSFET.对应位置散热片针对性调高接入.

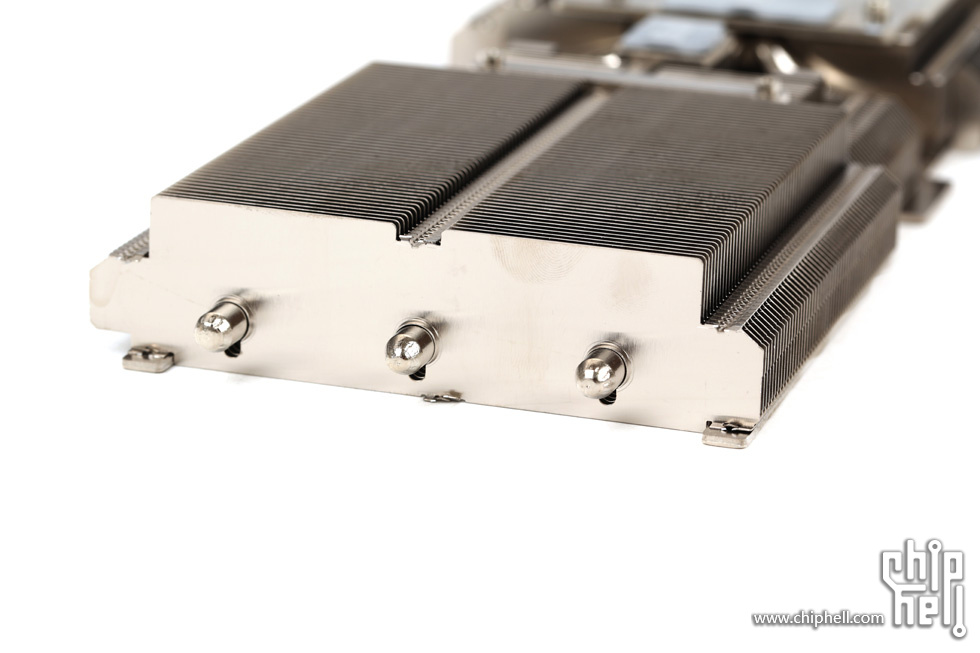

散热器配备3条6mm热管.

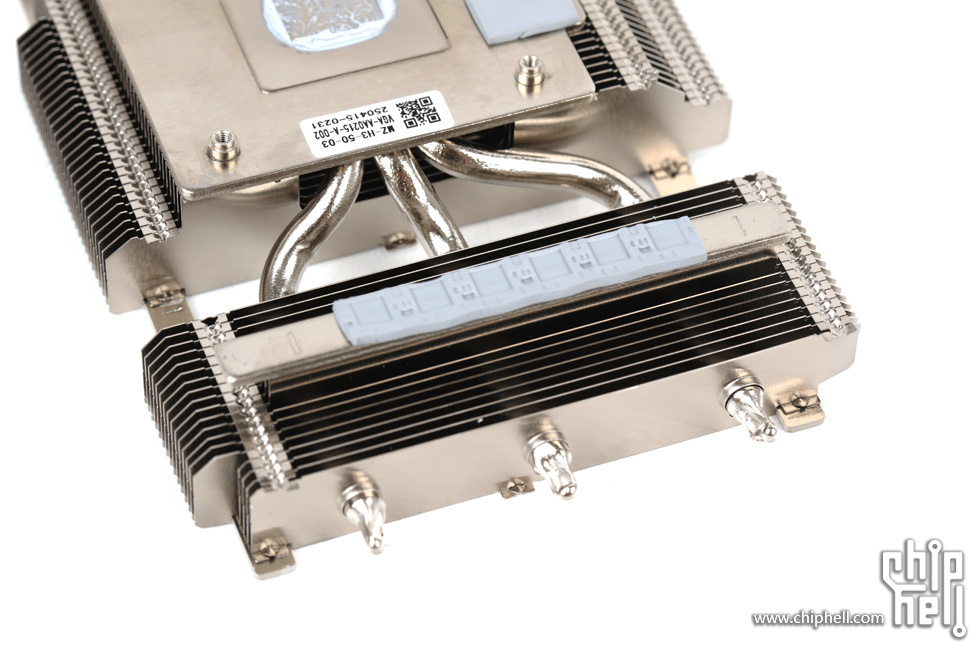

在中段散热片两侧简单弯折后等距排开并一字横排穿入两侧散热片内.

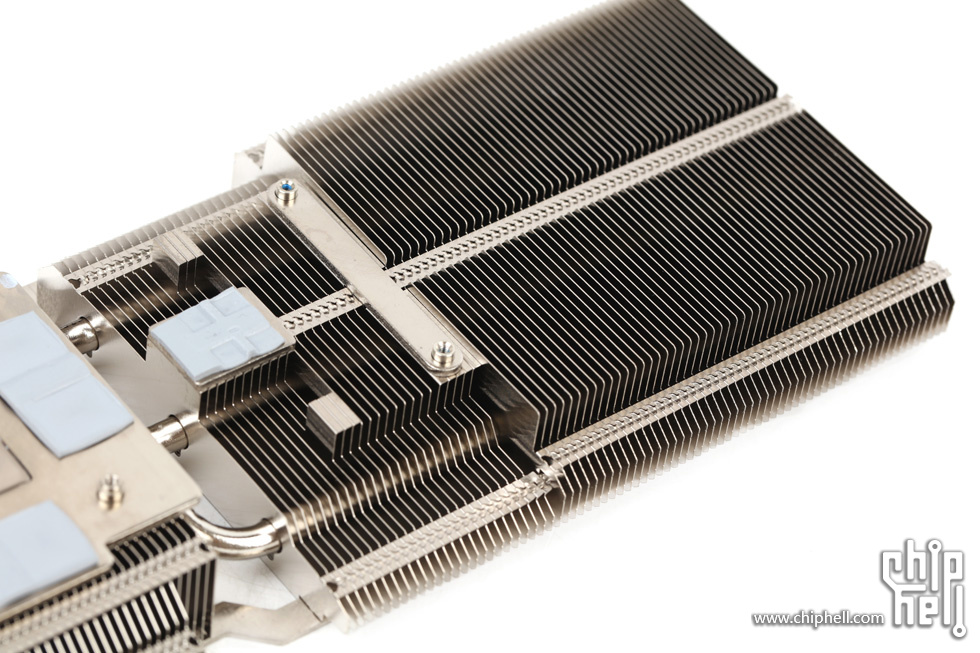

后半段梯形的散热片造型留出排风空间.
两侧散热片边缘造型的阶梯式处理.

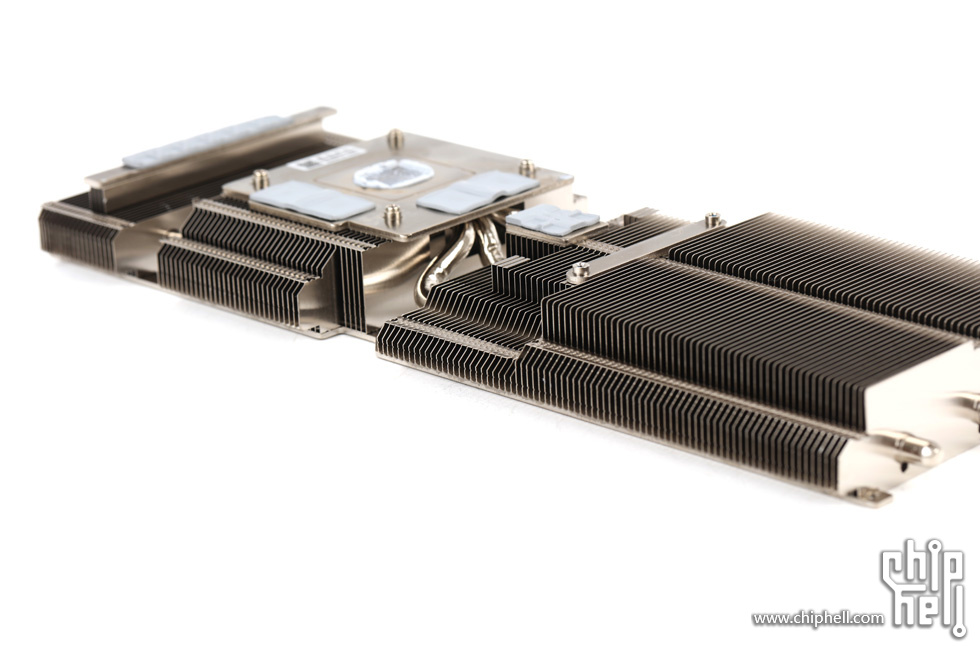

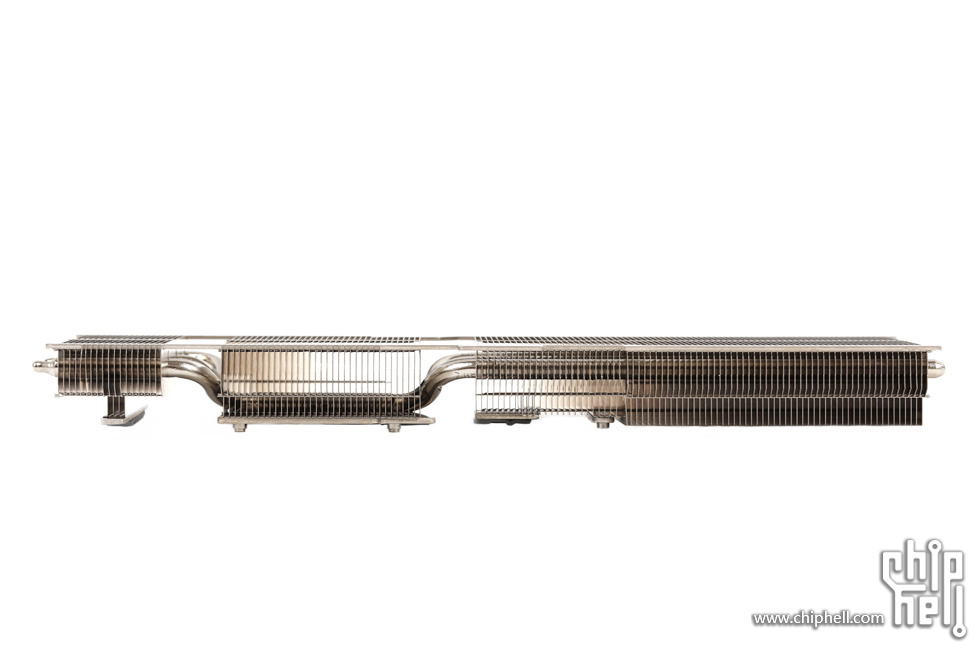

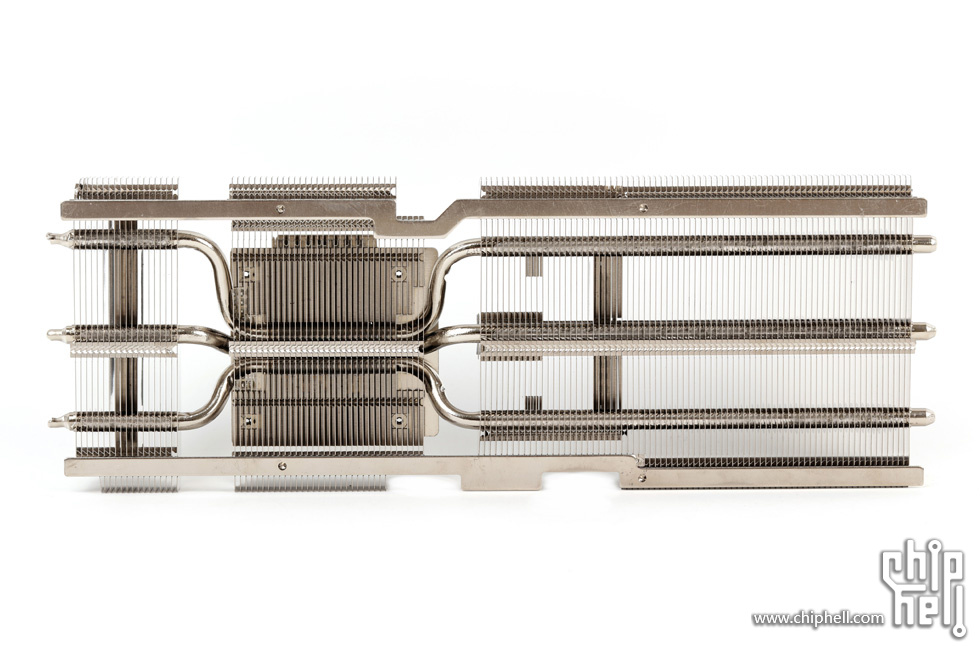

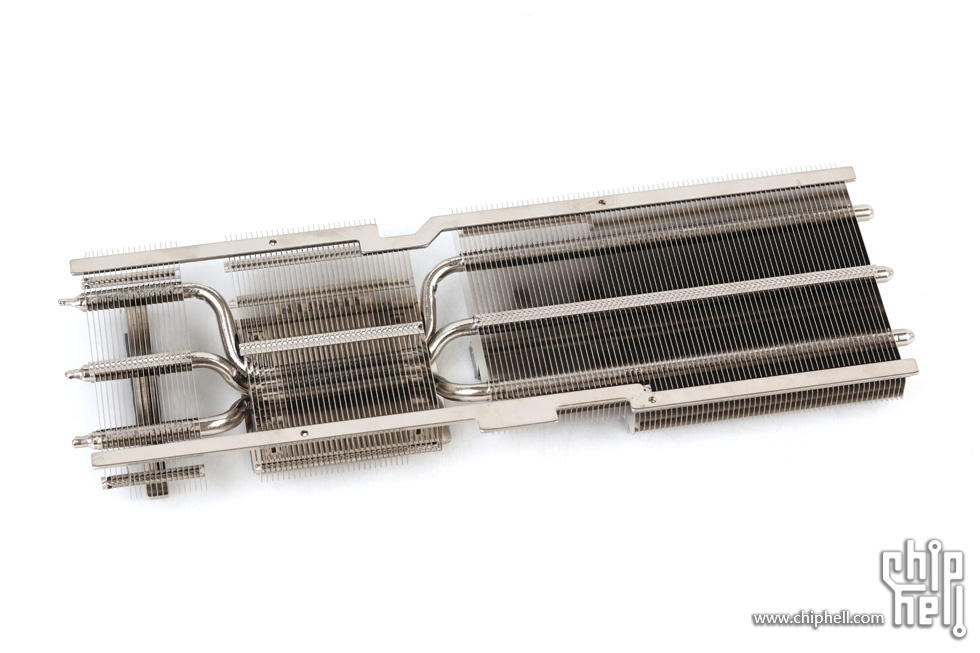

俯视和侧视角度下更方便观察整体结构设计.

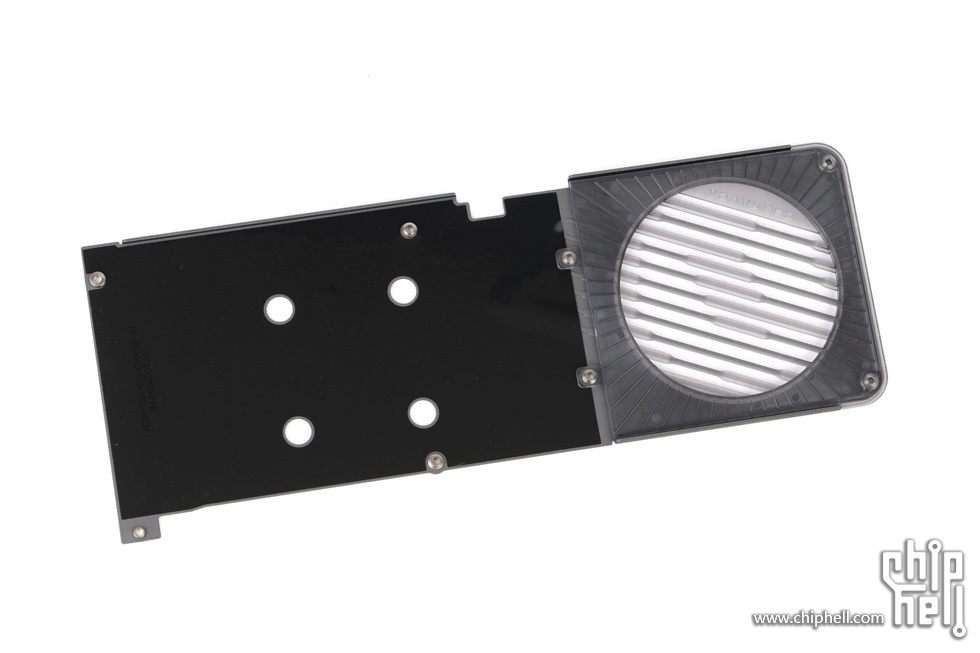

背板内侧.

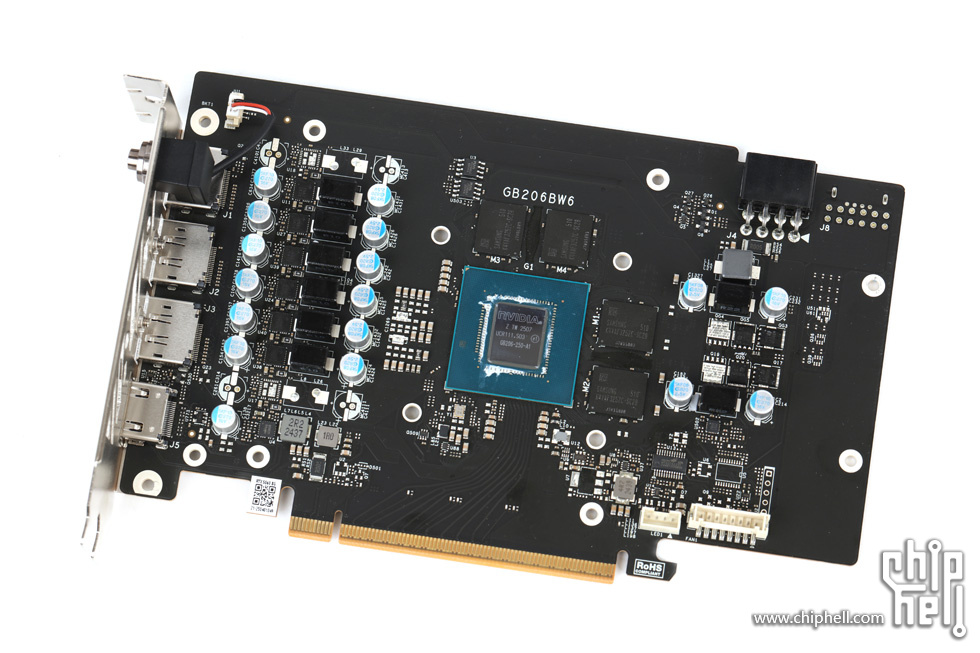

板卡正面.

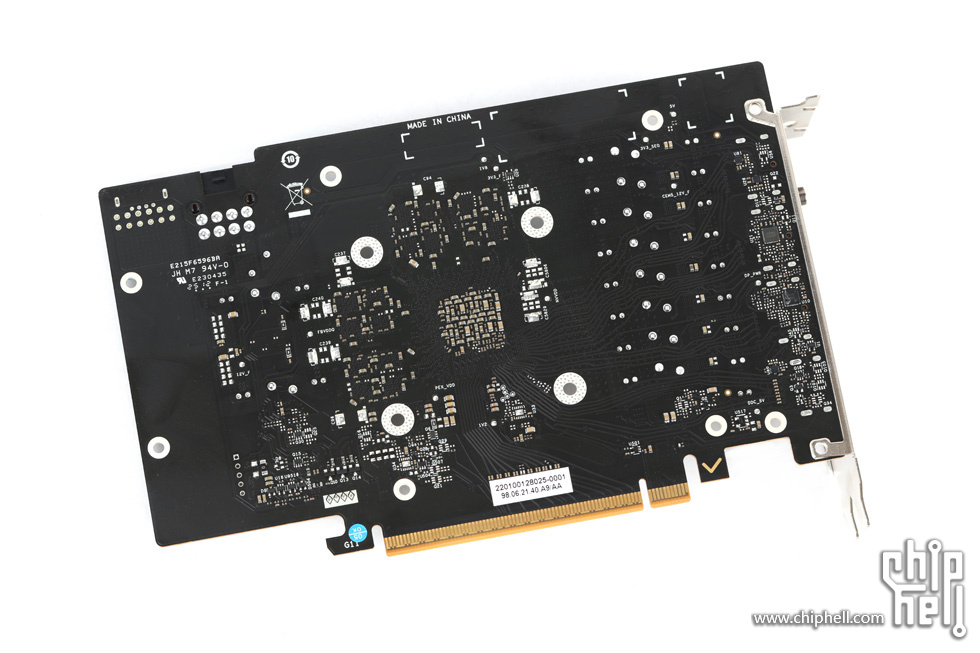

板卡背面.

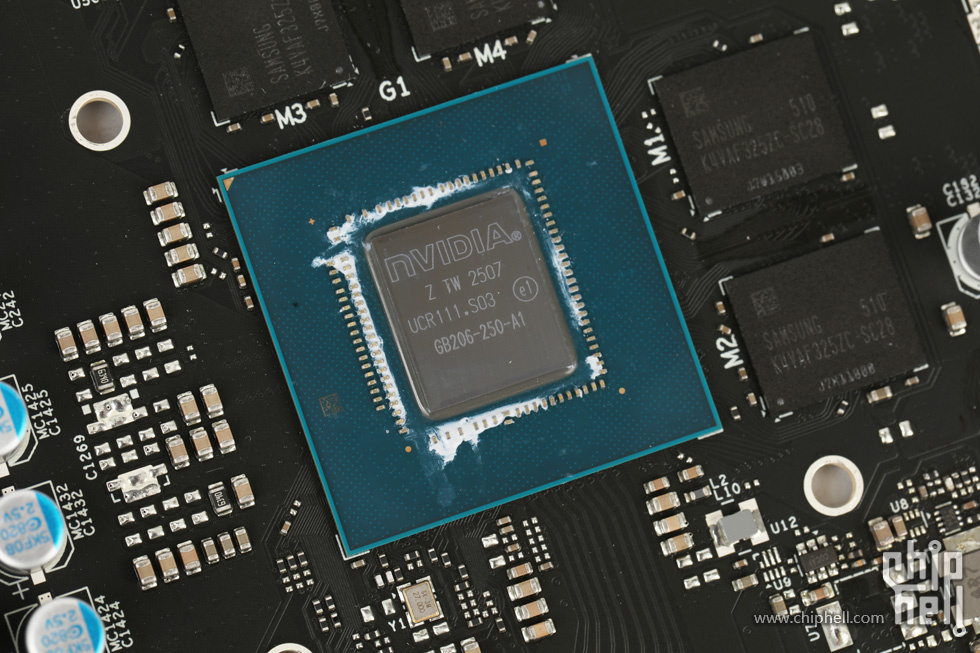

对应GeForce RTX 5060的GB206-250 GPU.

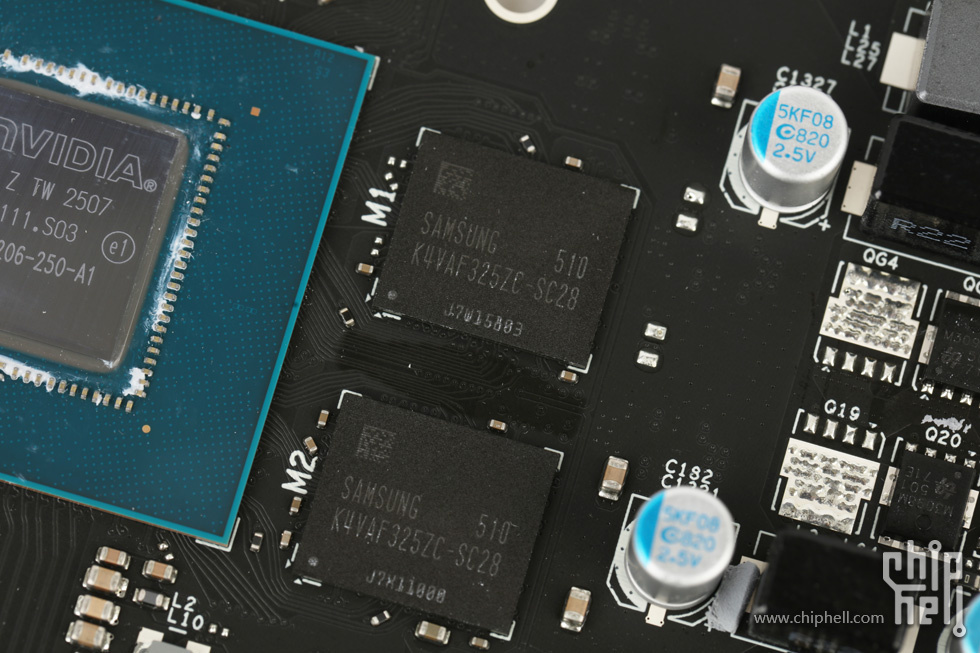

显存由4片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成8GB 128bit 28Gbps的配置.

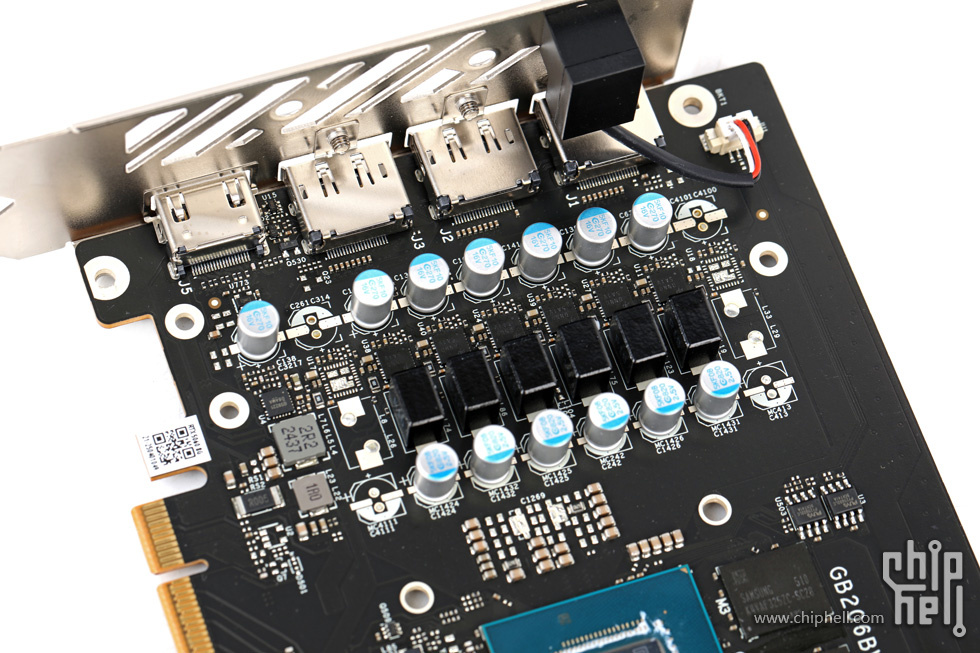

6相GPU供电和2相显存供电.

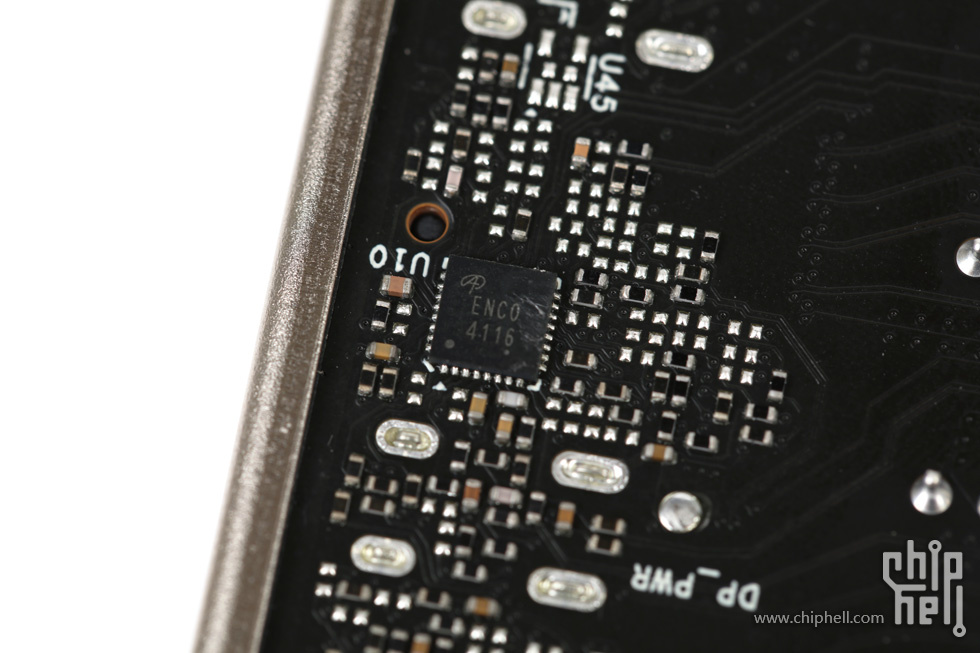

供电主控AOS ENC0(AOZ73004CQI).

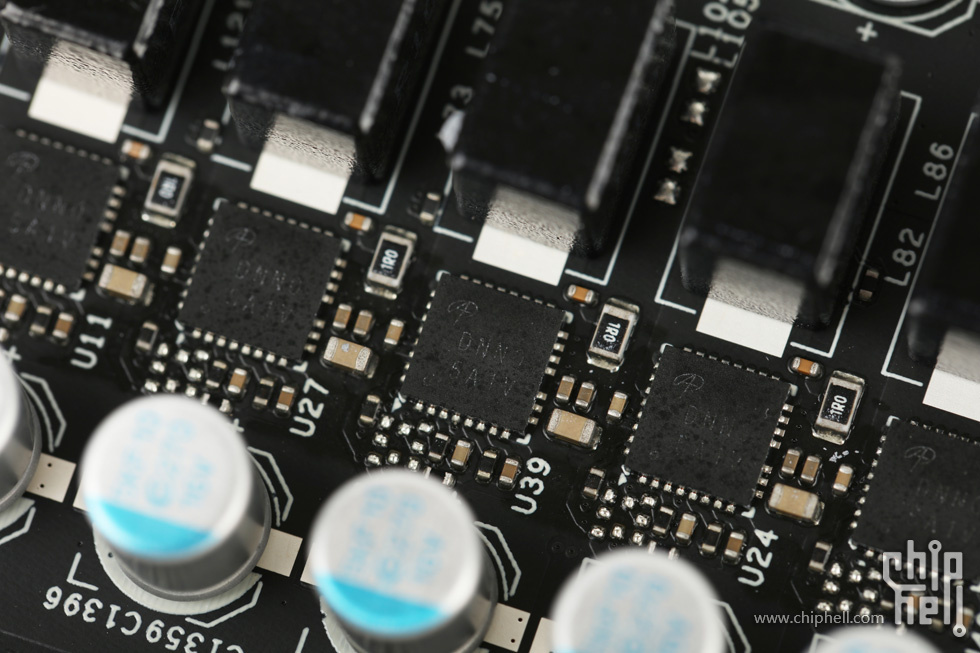

GPU供电每相搭配一颗AOS DNN0(AOZ5310NQI-A)DrMOS(60A) MOSFET.

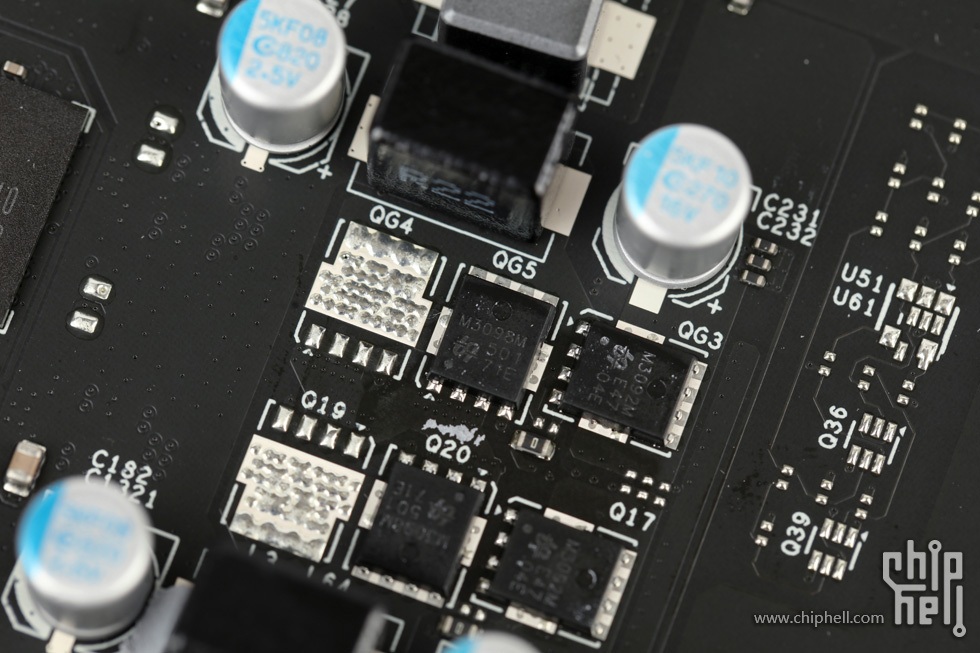

显存供电每相搭配uPI QM3092M + QM3098M MOSFET上下桥组合.

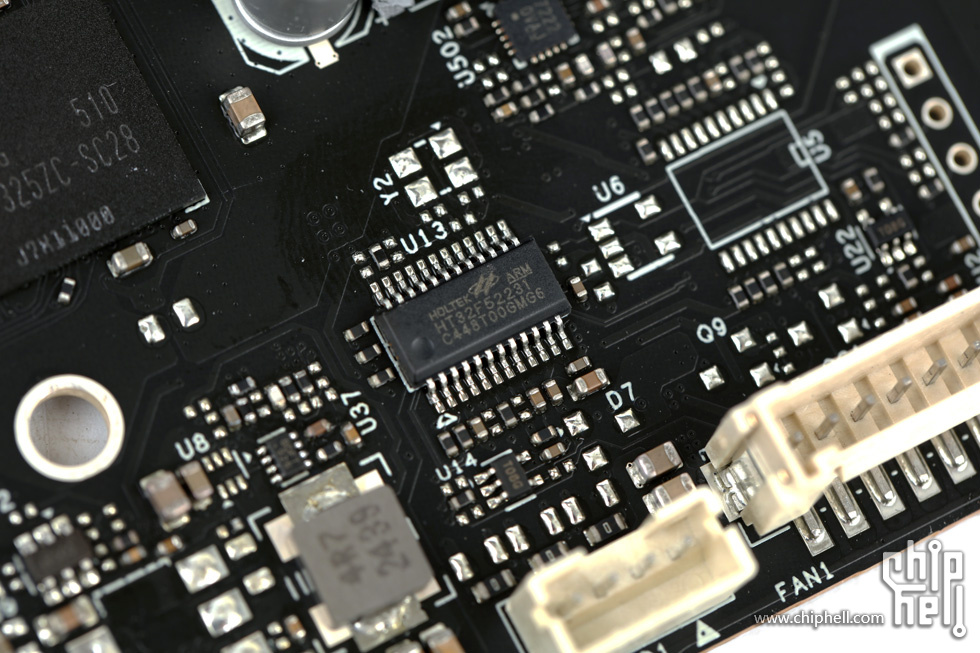

用于灯光控制的Holtek HT32F52231.

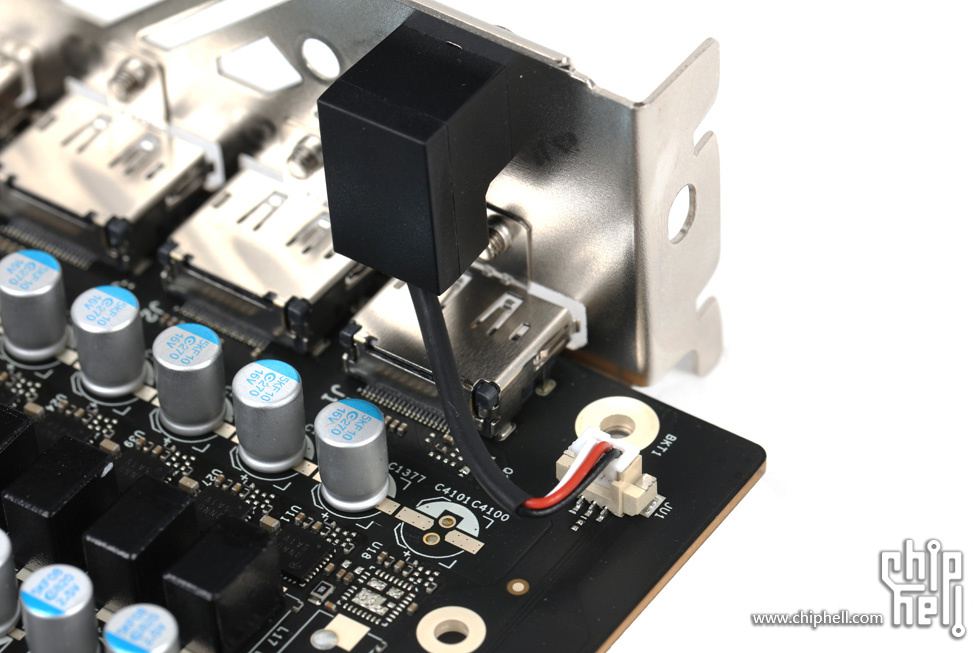

双BIOS切换开关排线.
|
