产品解析

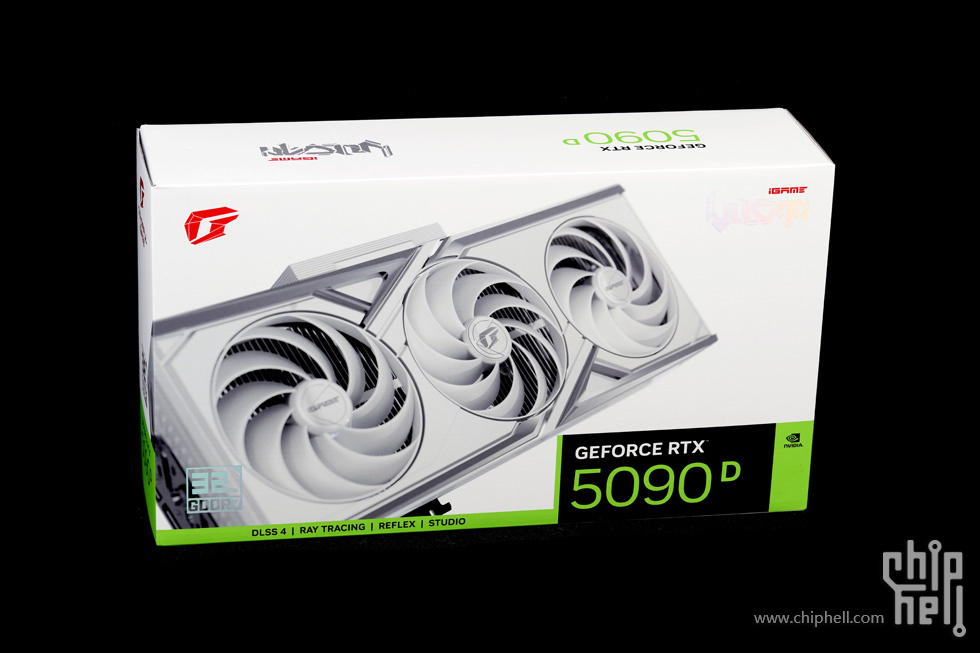

包装以纯白底色搭配显卡正面照作为封面.
和系列过往一样平铺式的附件包.

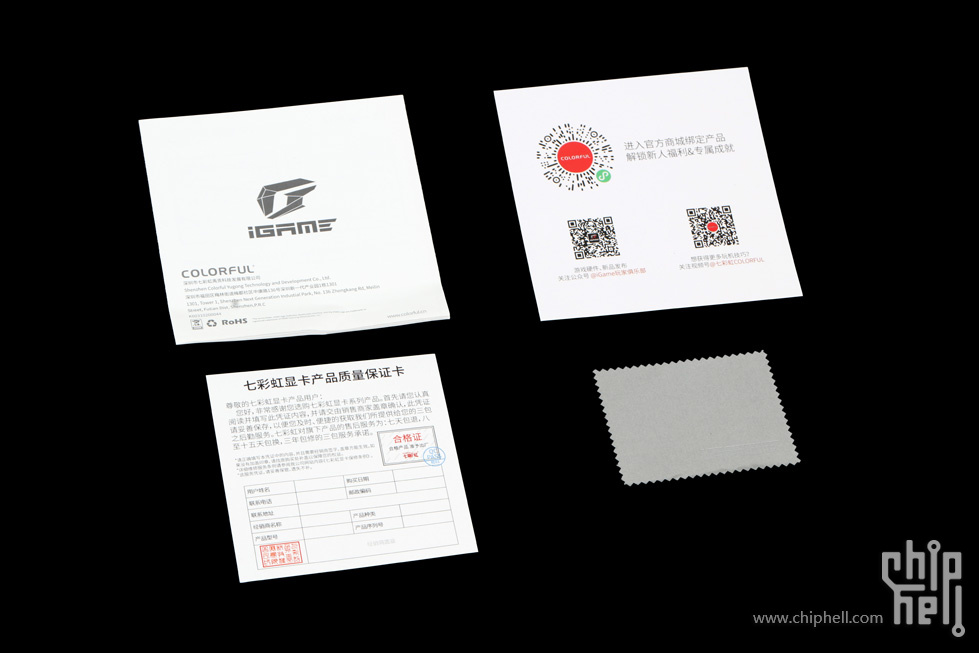

纸封内装有说明和保修页以及用于清洁智屏或灯板的擦拭软布.

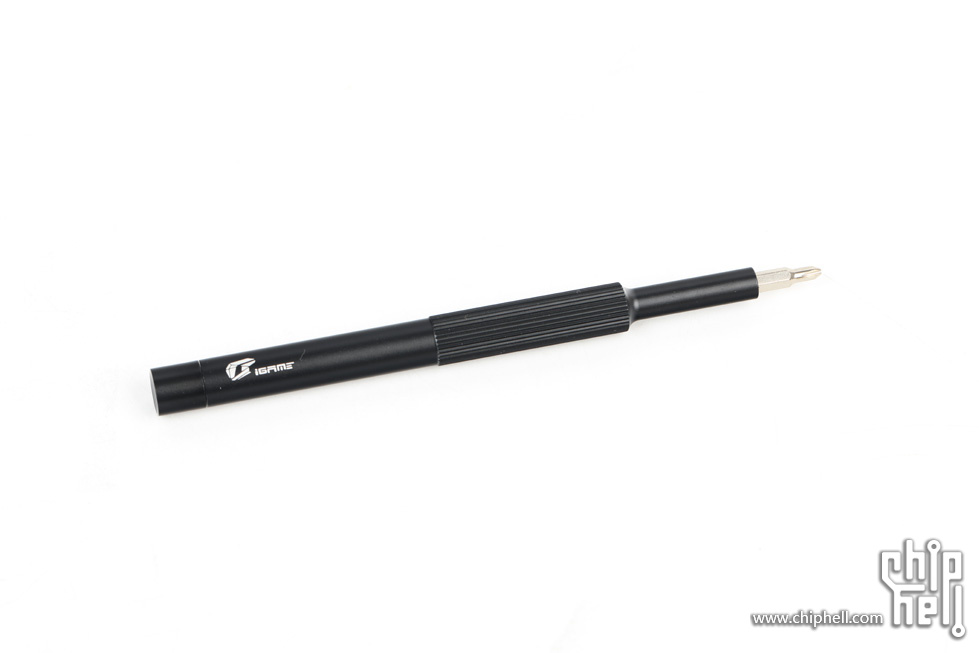

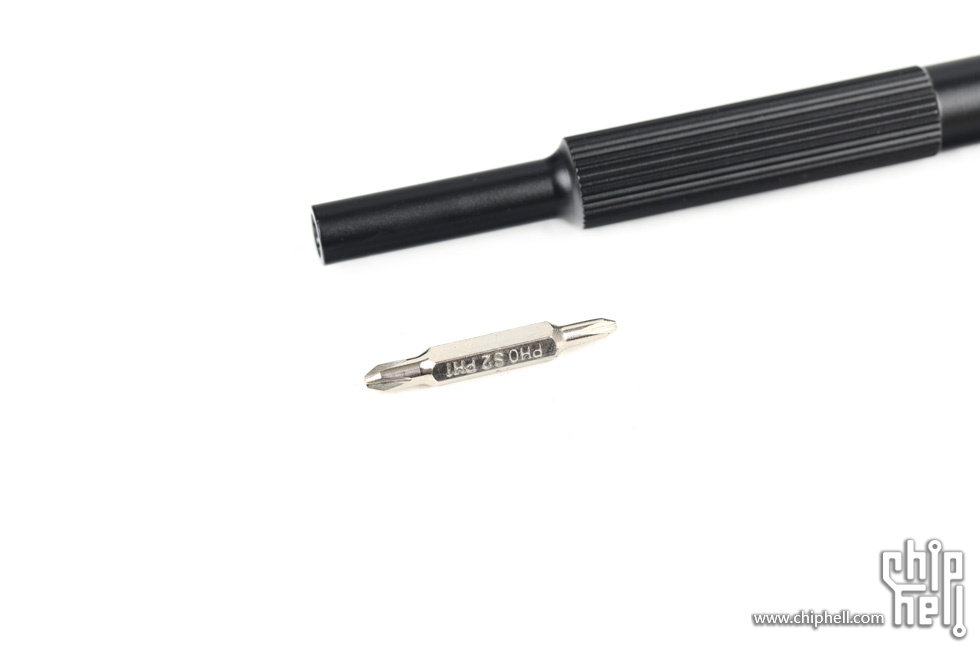

一把双刀头的螺丝刀.

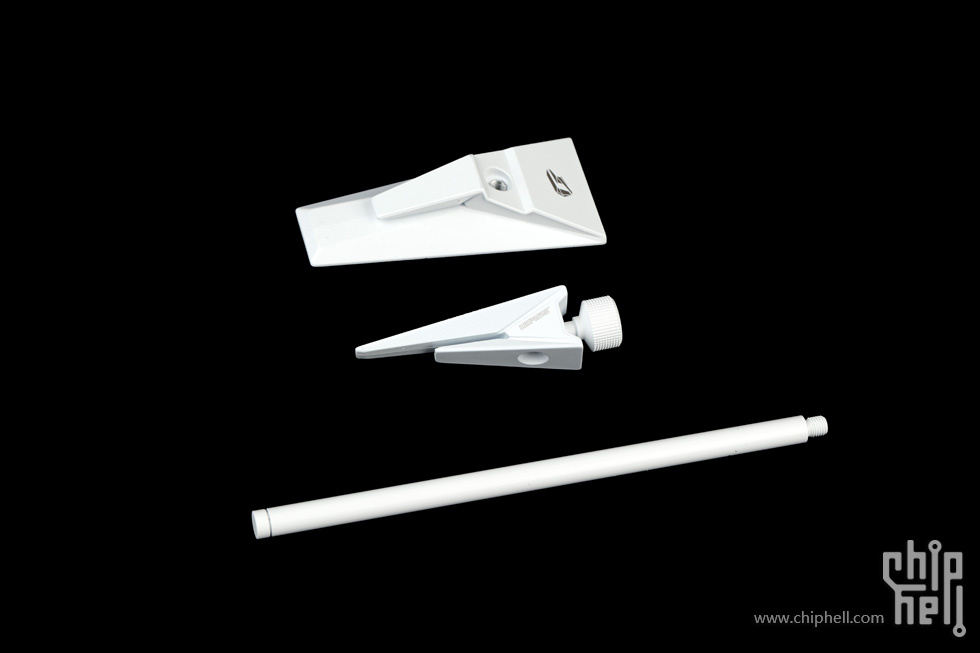

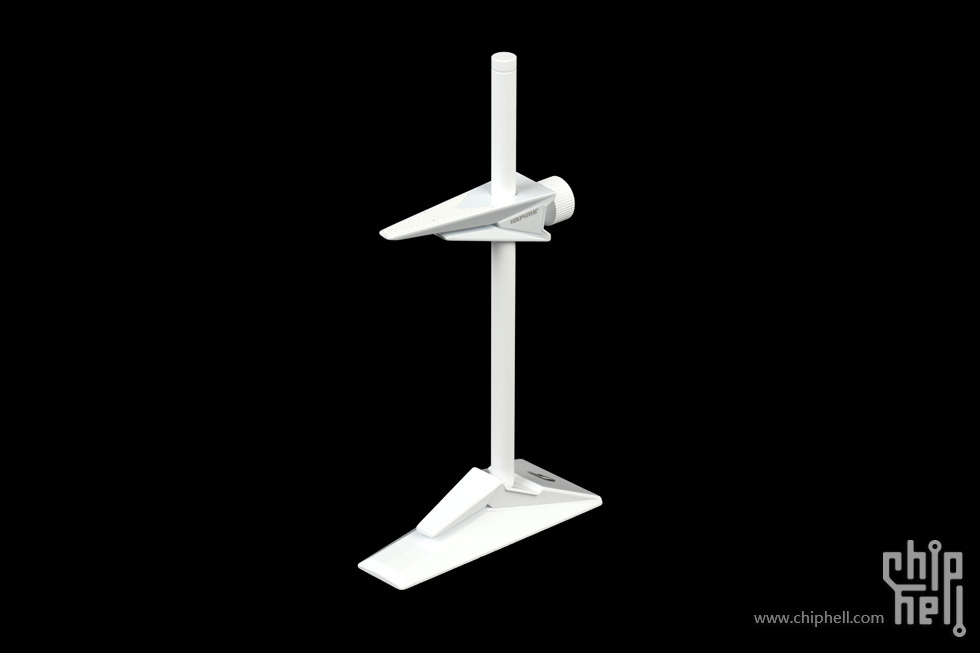

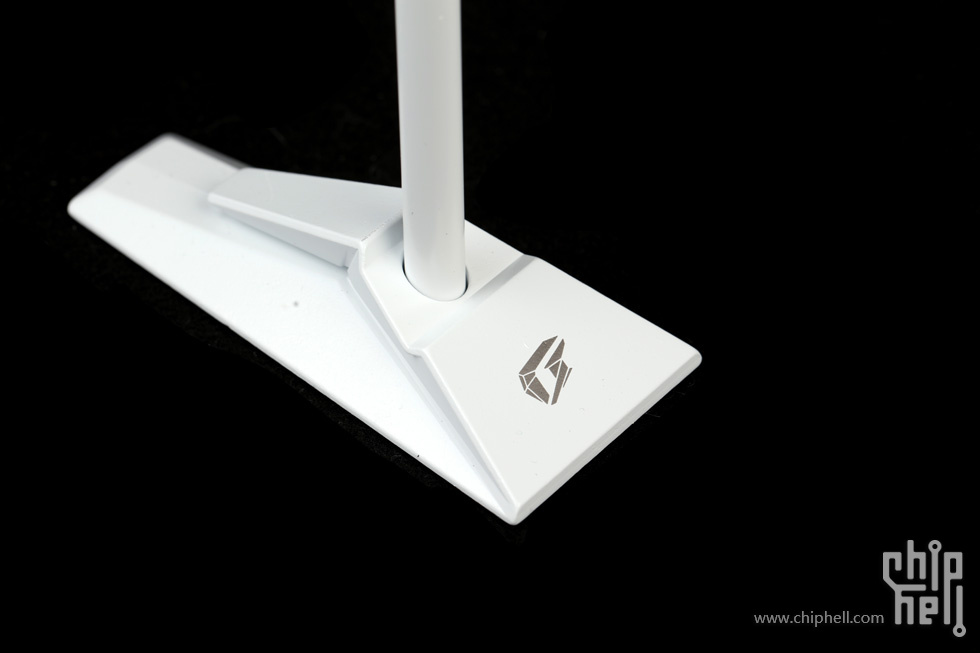

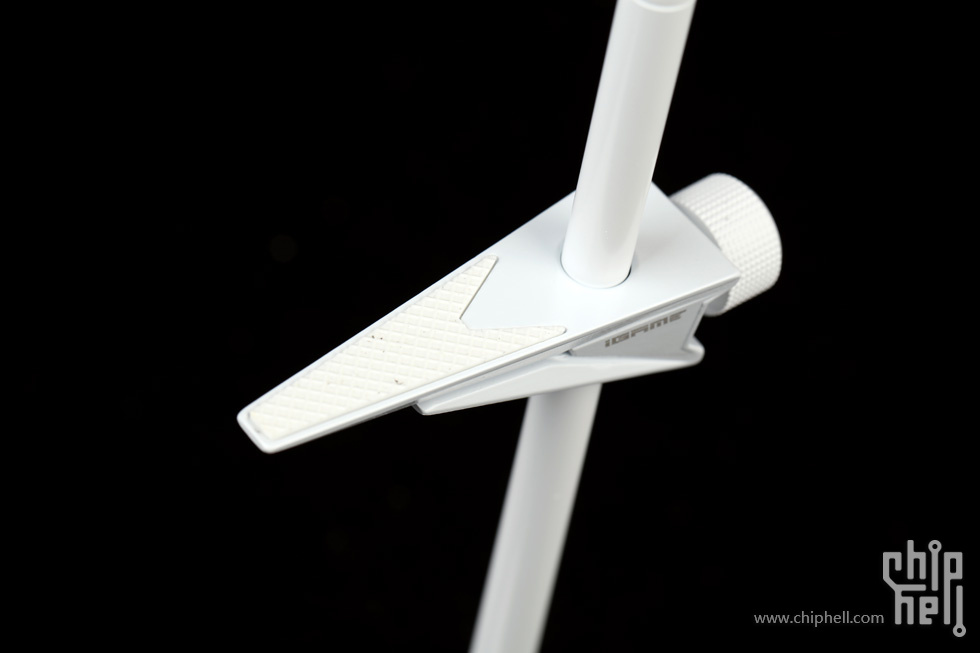

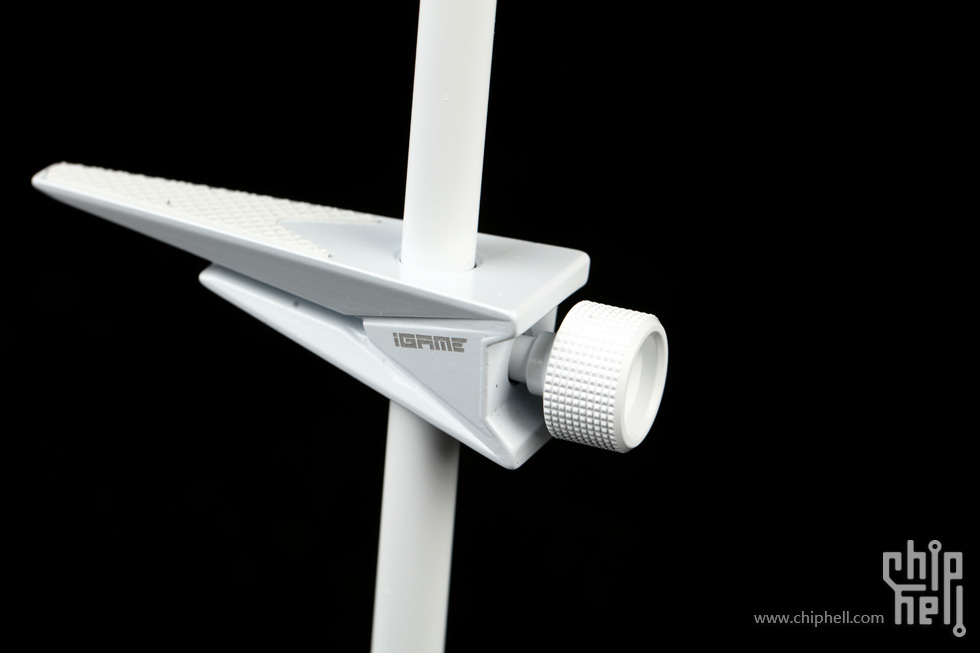

一套白色的显卡支撑杆.
仍旧基于Vulcan系列三角造型的设计语言.

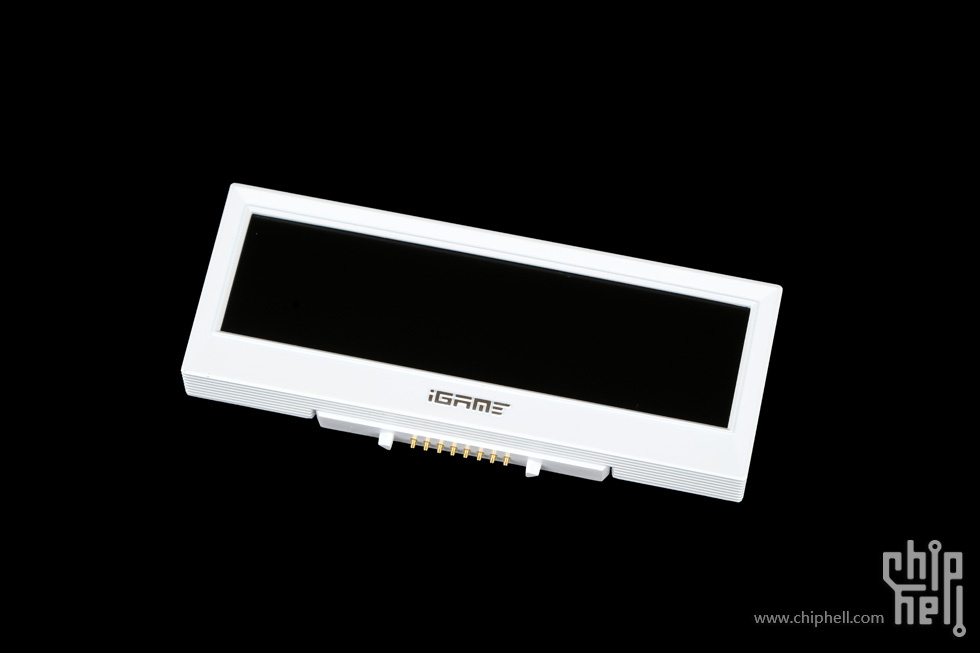

Vulcan招牌式的设计:可拆卸的“智屏”. 但相较于上一代却不再采用内嵌窄边框式的设计.

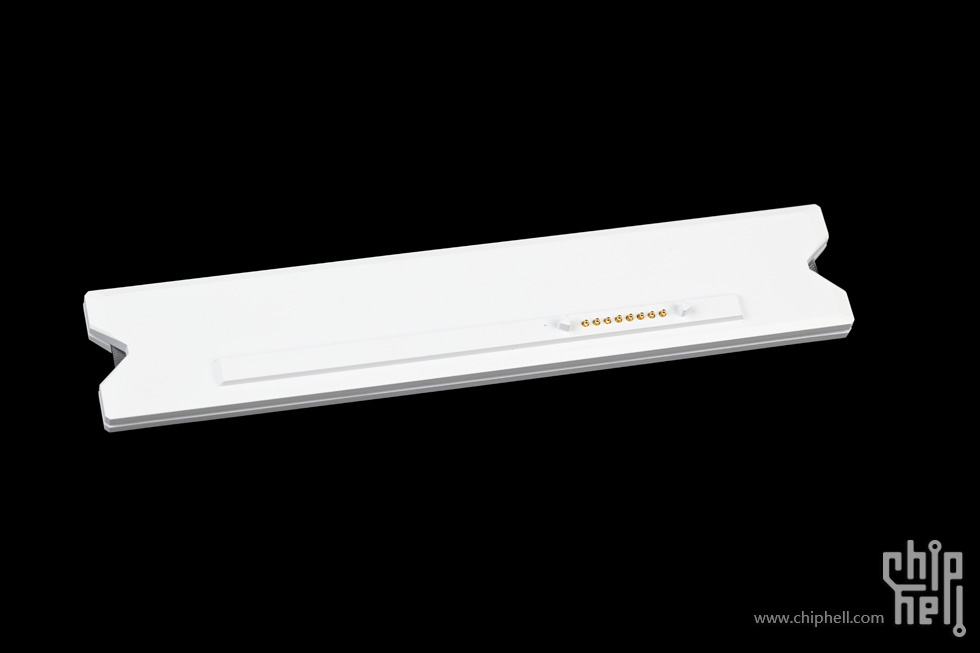

磁吸触点连接模块可选择朝向以搭配不同的安装使用方式以及固定不同角度.

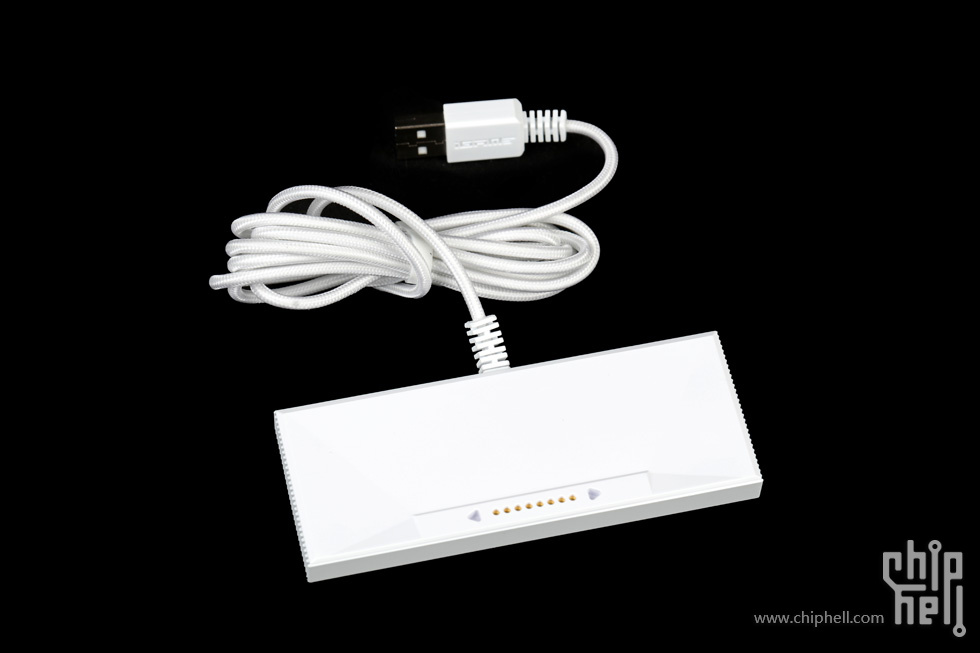

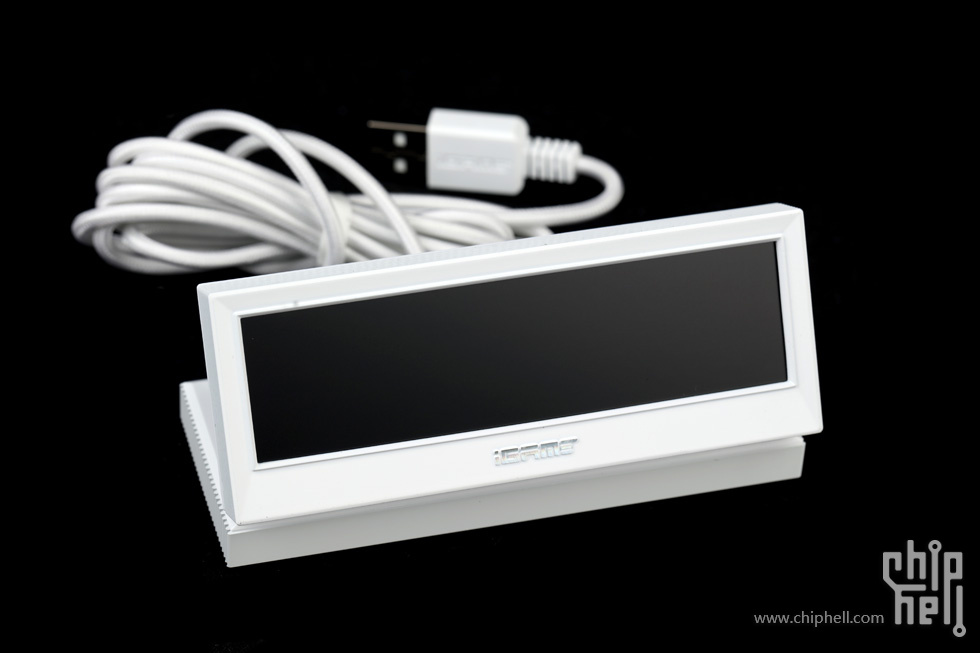

配套的USB外置底座.
组合后的样子.
另一组可替换的顶部配件:装饰灯牌.配有水晶壳风格包裹下的Vulcan Logo灯标.

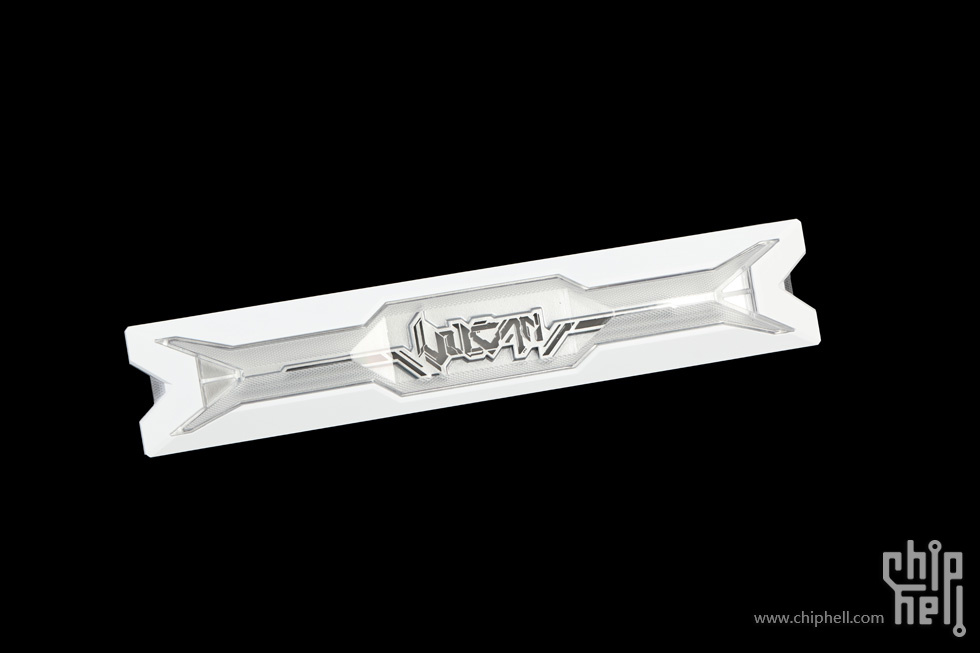

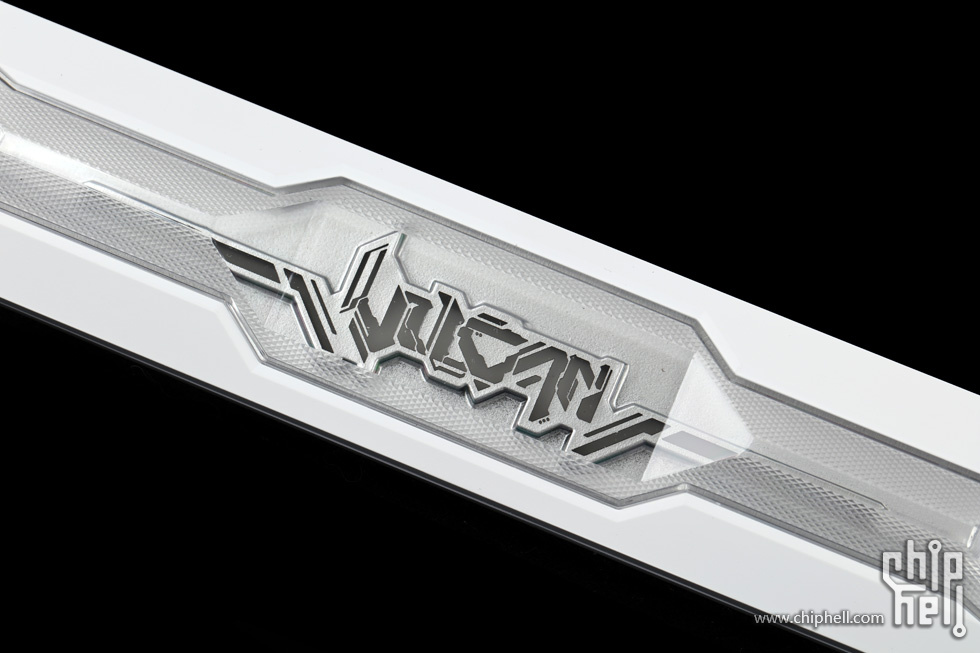

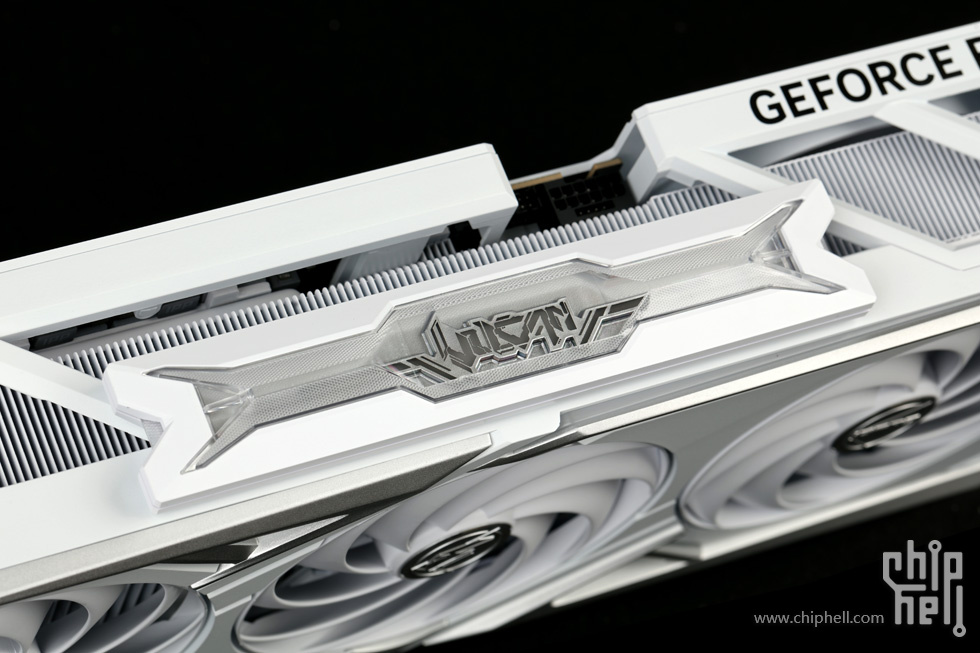

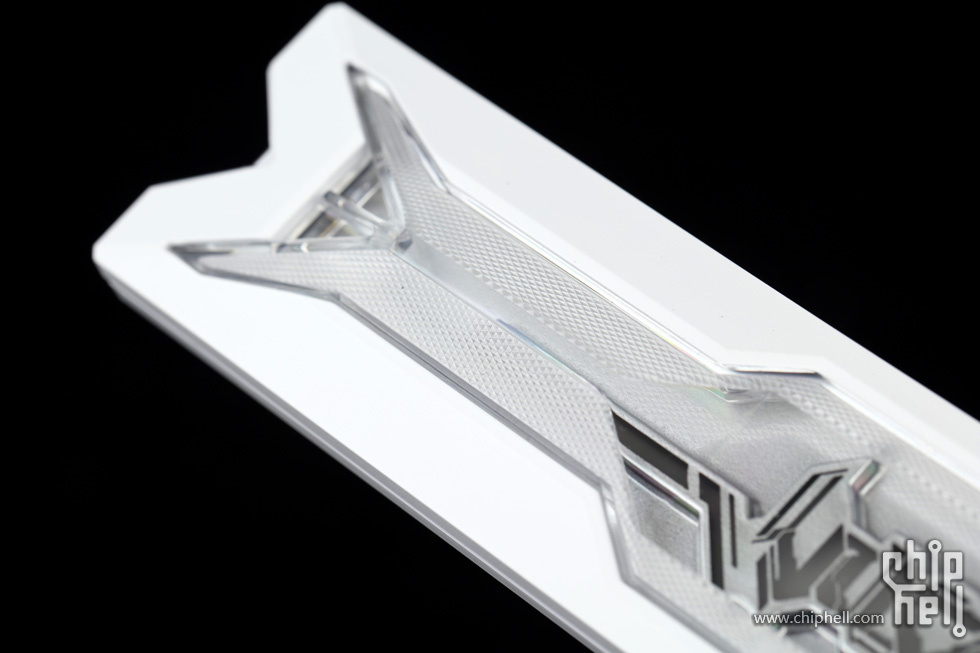

水晶状外壳下的Vulcan Logo.
光刃状的造型.

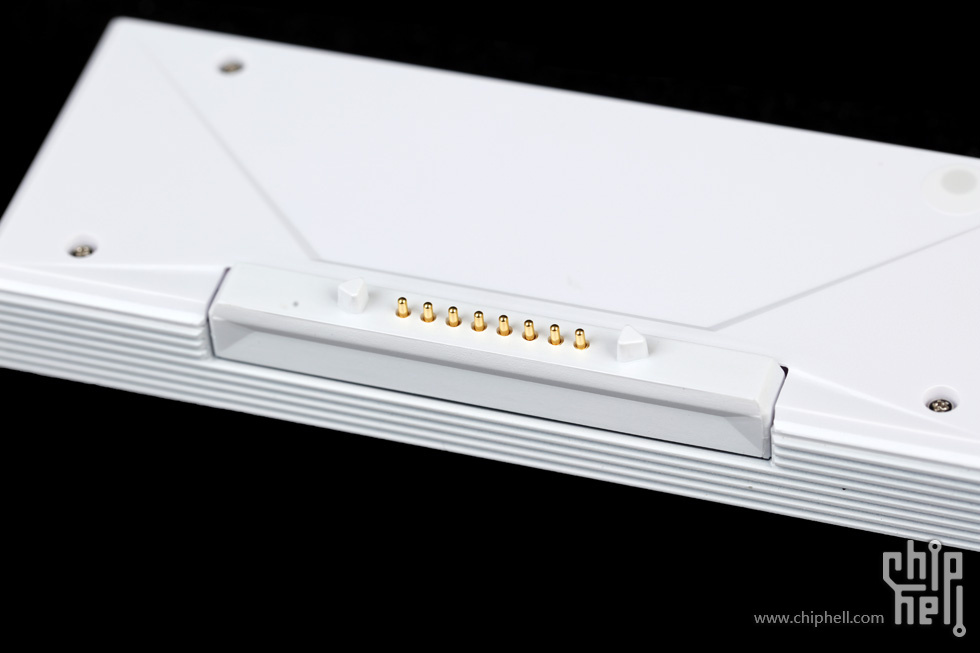

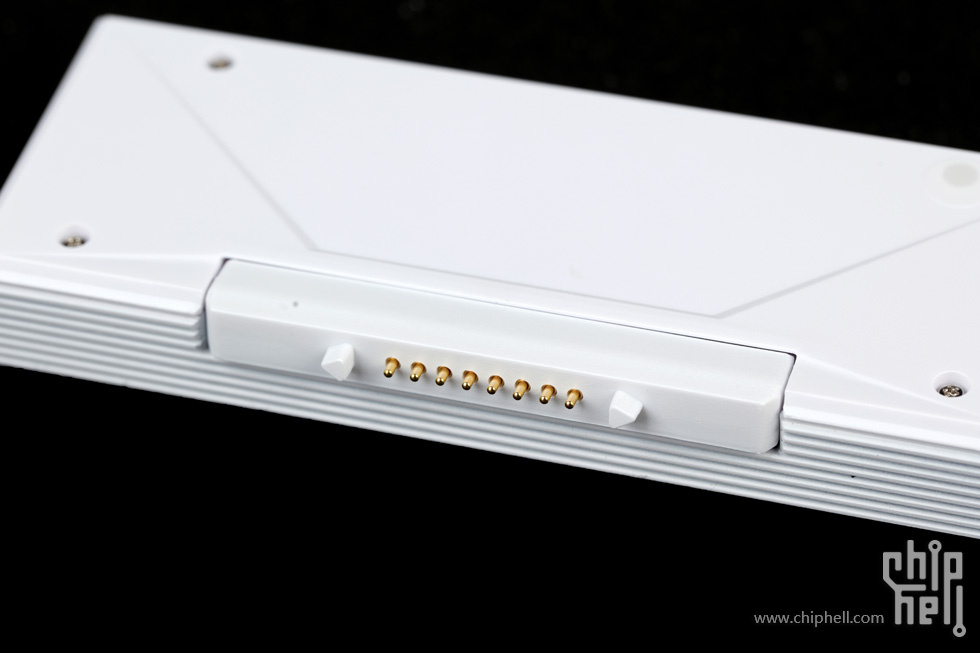

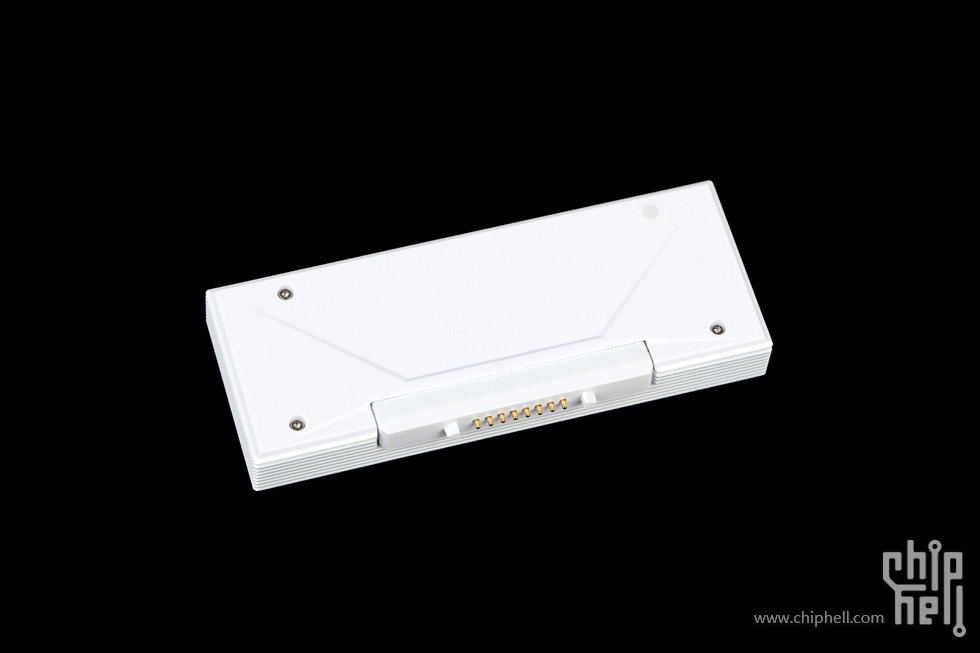

背面非对称的触点位置以防用户装反.

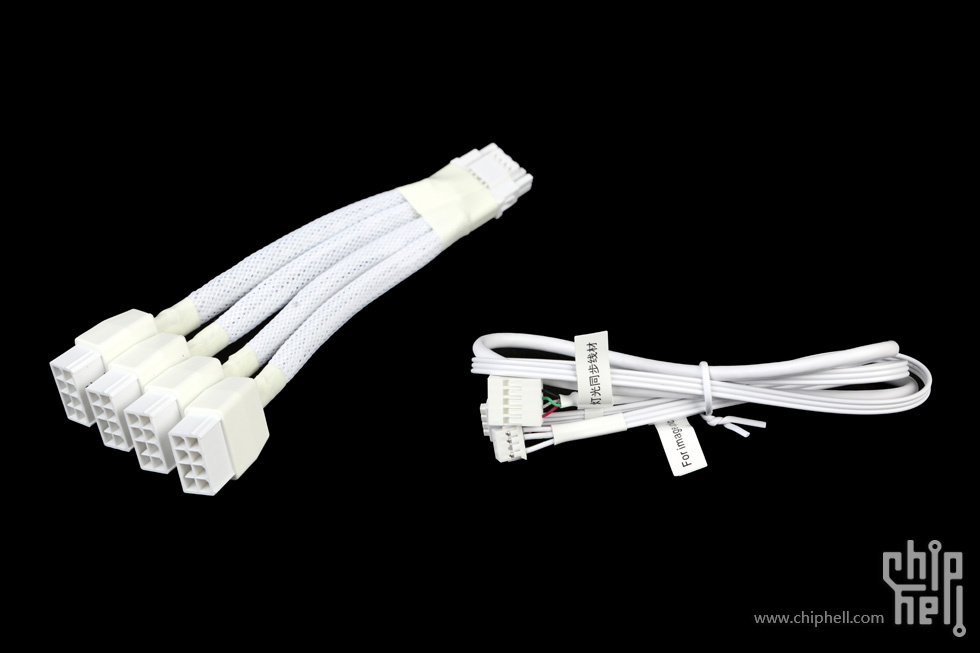

用于将显卡RGB灯控接入主板同步控制的专用连接线和一条电源转接线. 电源转接线规格为四个传统PCIe 8-pin母口转单个16-pin(12V-2x6/12VHPWR通用)公头. 配合显卡本身外观色也都为白色款.
显卡正面.传统的大尺寸三风扇开放式散热结构.黑色的主色调的面板搭配银色外框和红色的边角点缀,并延续Vulcan系列以三角形装饰为主的设计语言.

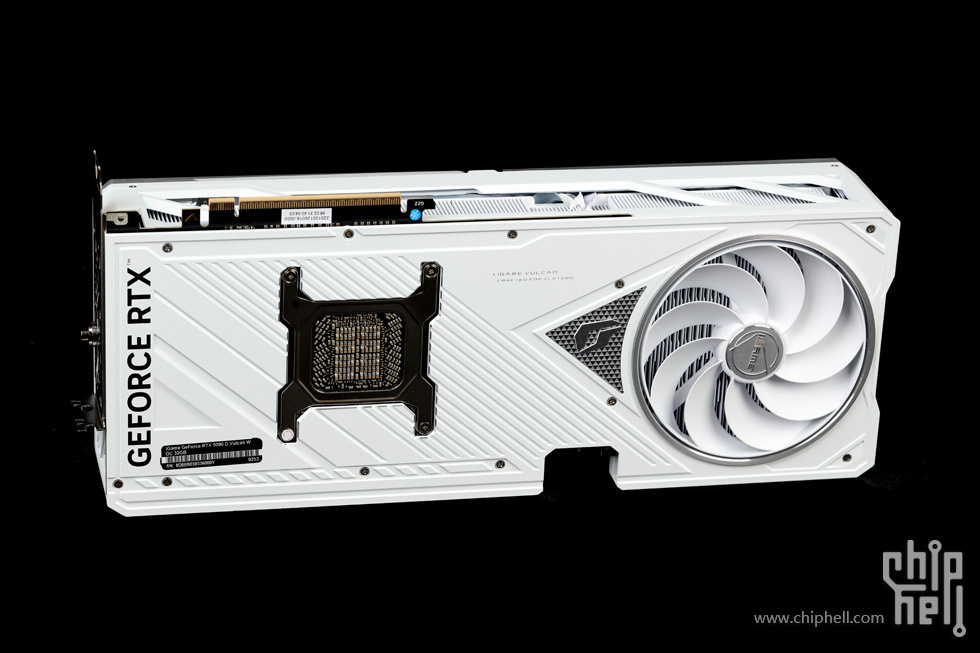

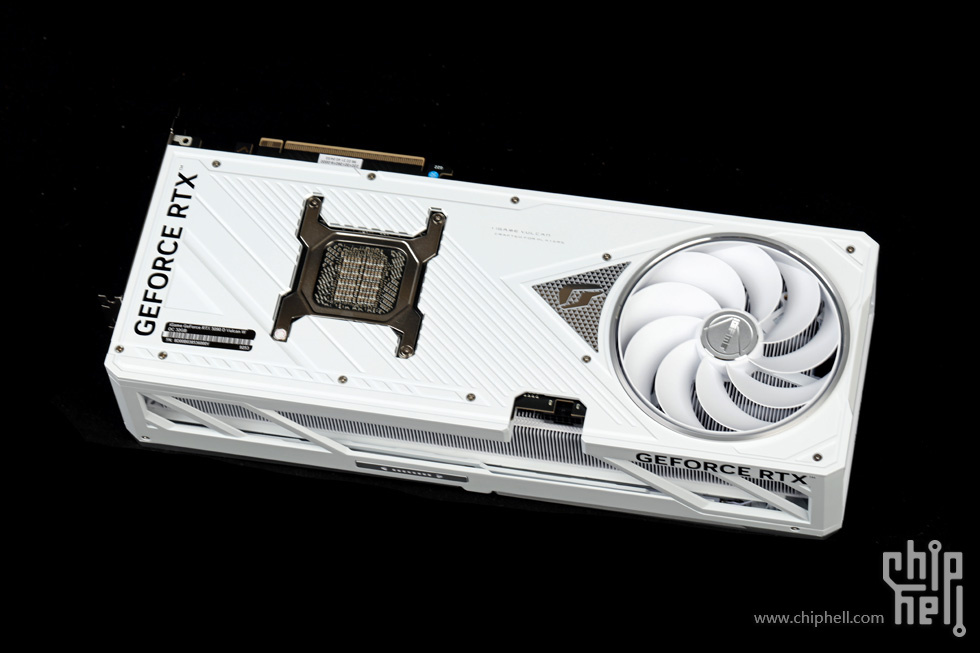

显卡背面.覆盖压铸印花且带风扇的背板.

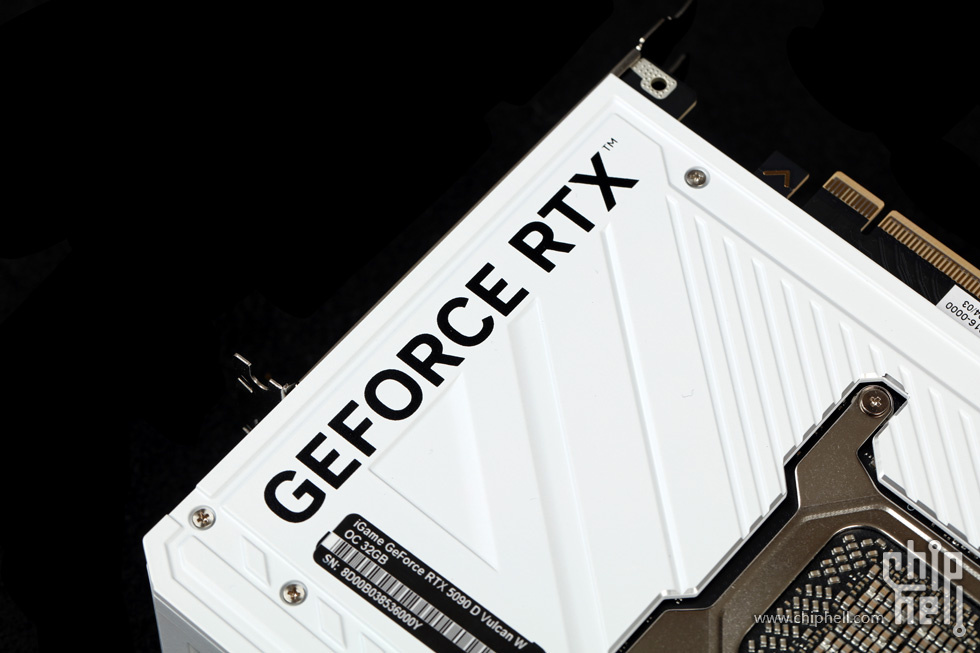

GeForce RTX标识置于挡板旁.
斜条与三角状的压纹.

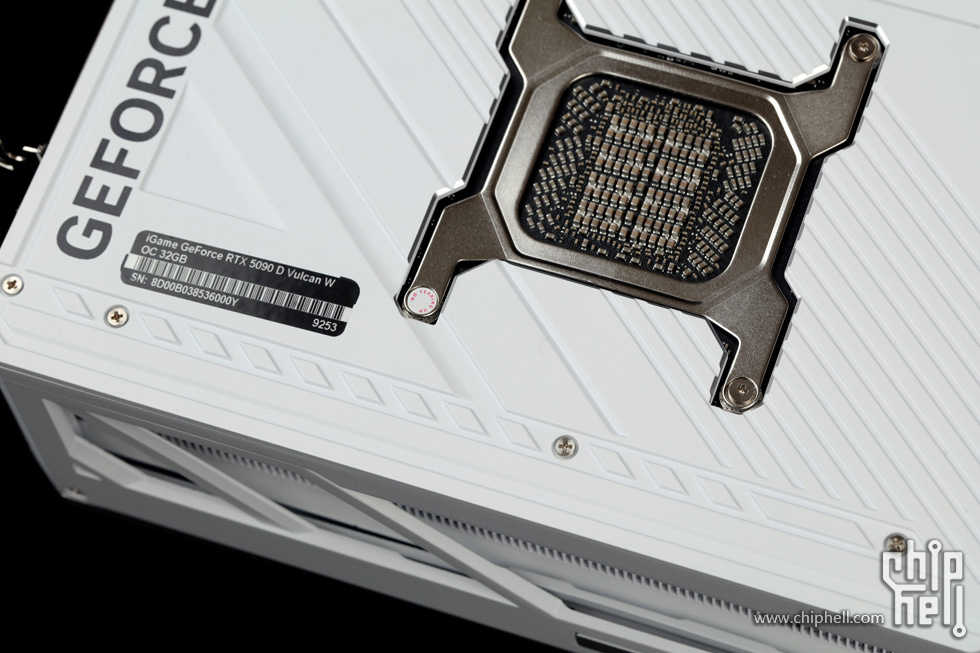

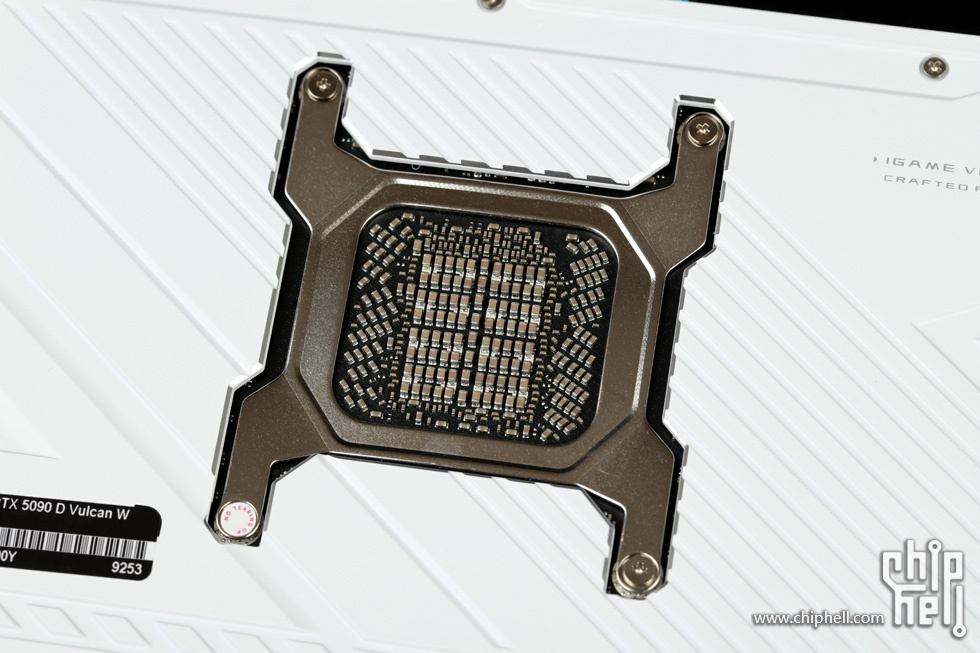

外露的核心背面.

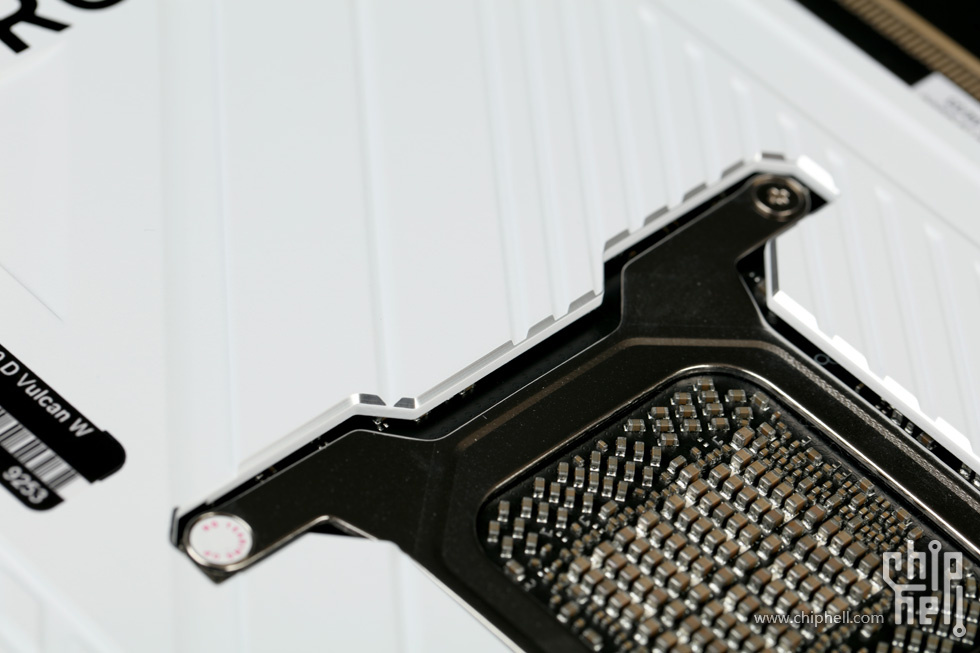

背板开孔边缘做了抛光.
靠近尾部三角区内抛光的iGame Logo.
细致的三角底纹.
尾部配有一把反向吸风扇叶风扇.
外圈装饰银环细节.

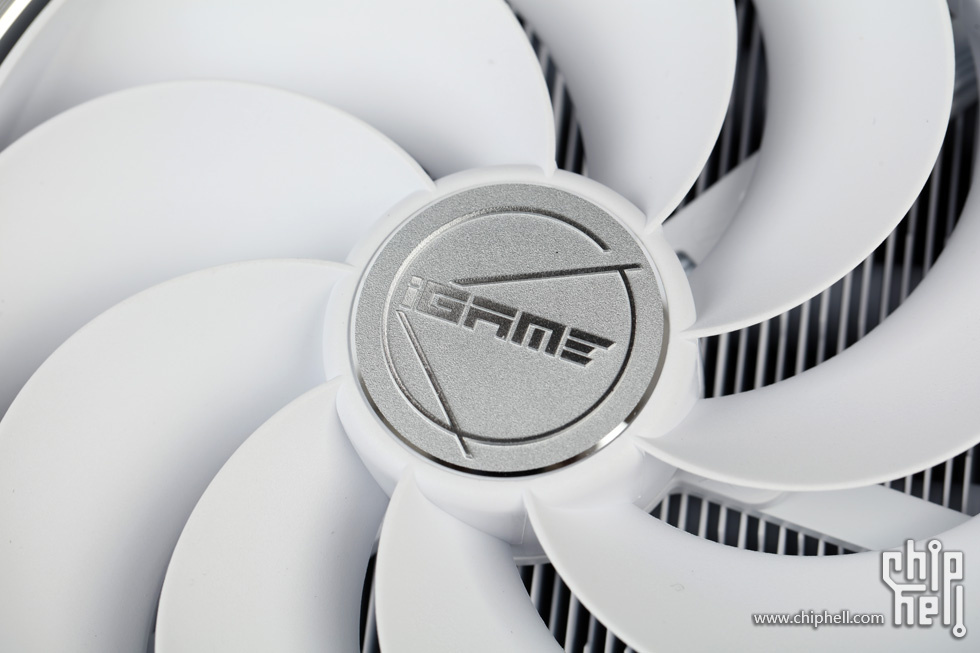

轴心贴有iGame Logo装饰.
连框式扇叶设计.
风扇直径尺寸规格为110mm.

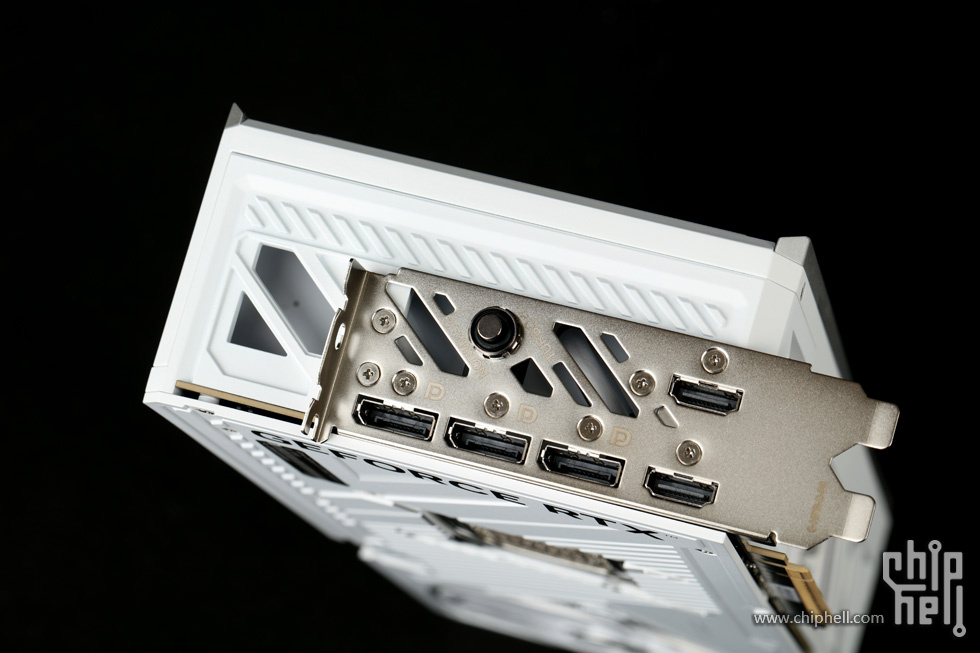

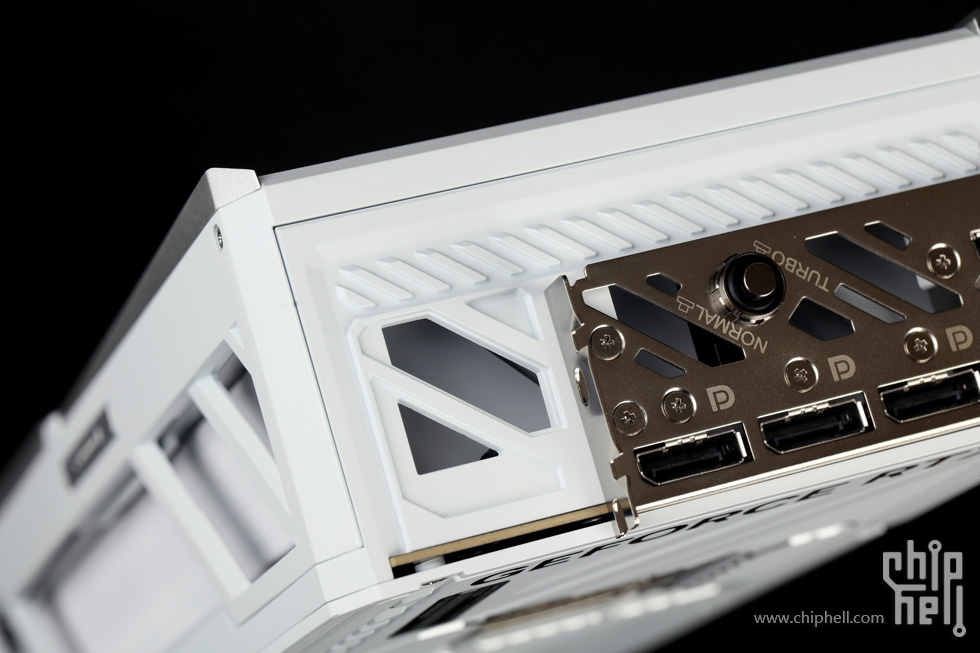

输出接口为三个DP 2.1b和两个HDMI 2.1b.相比公版标准多了一个HDMI.

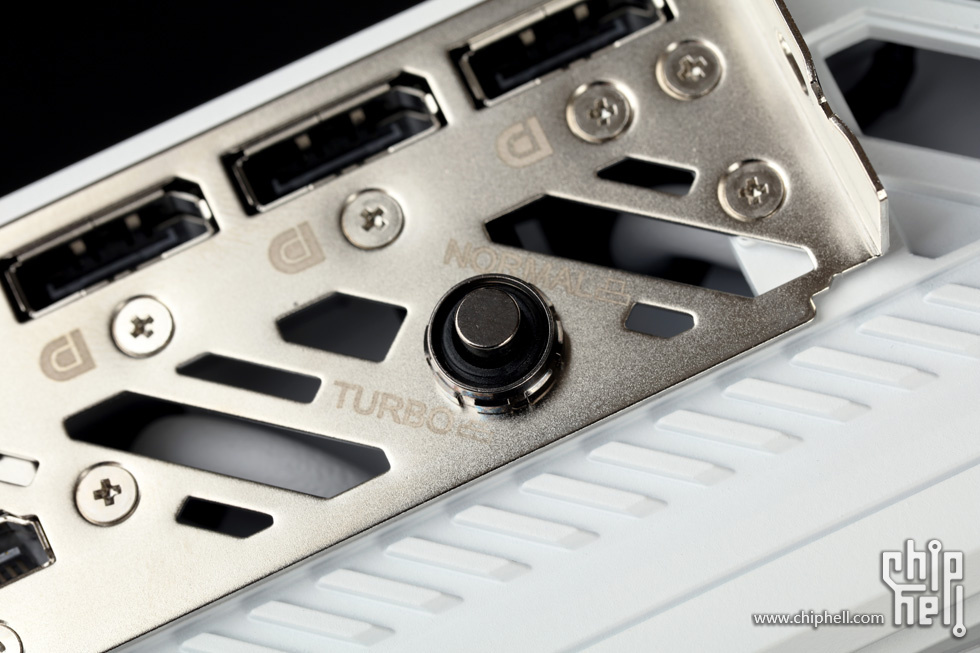

双BIOS切换按钮.

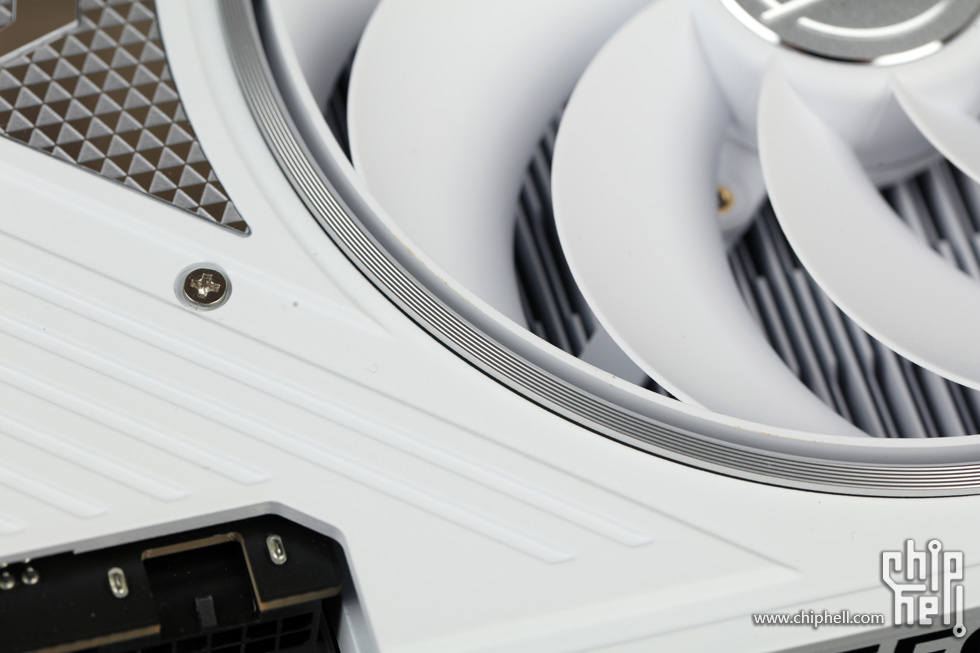

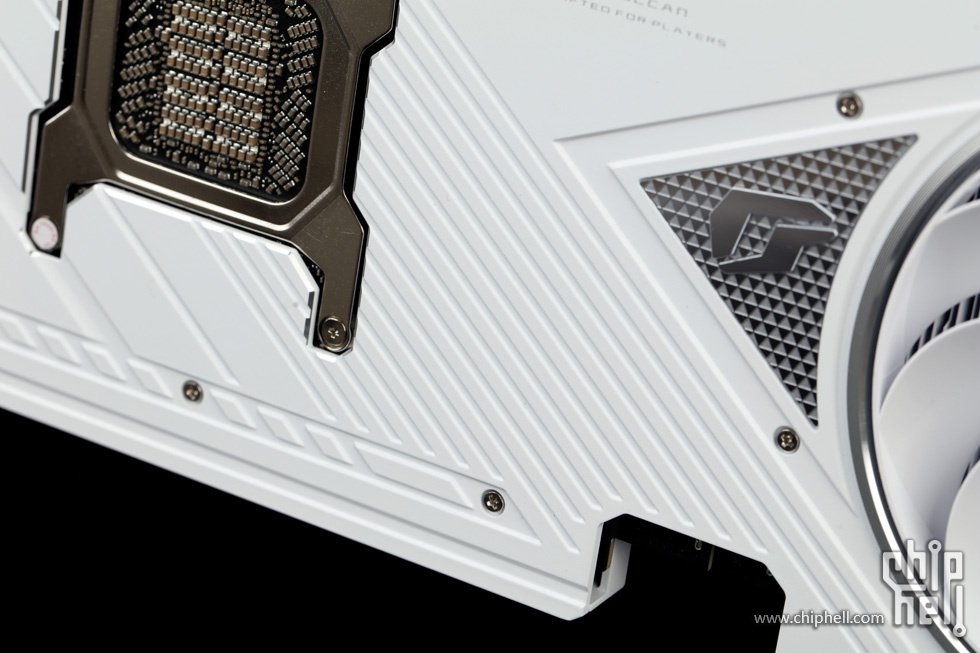

各式斜纹装饰的包围外壳与开孔.

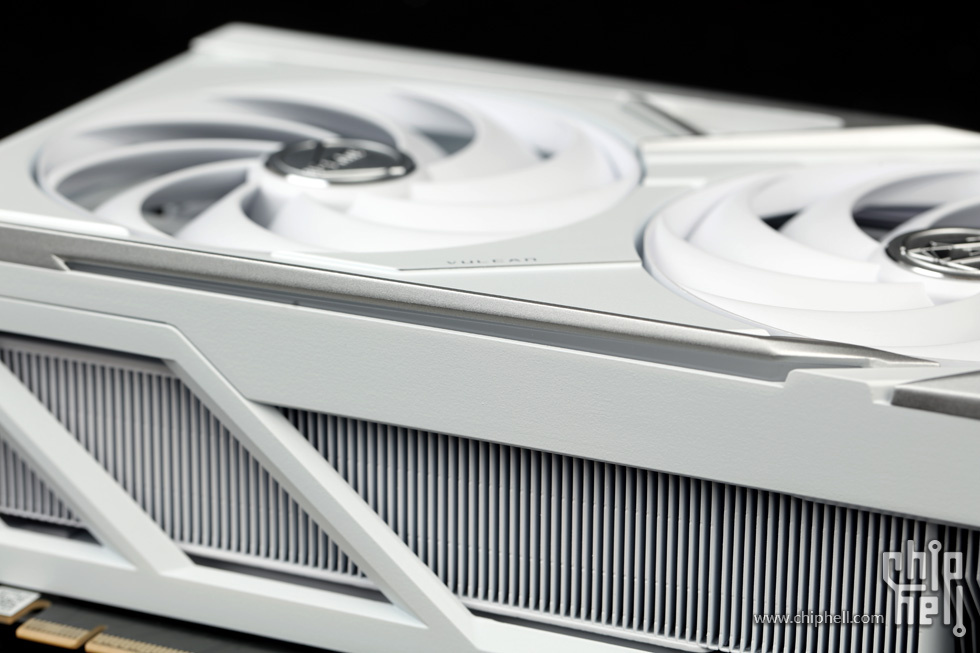

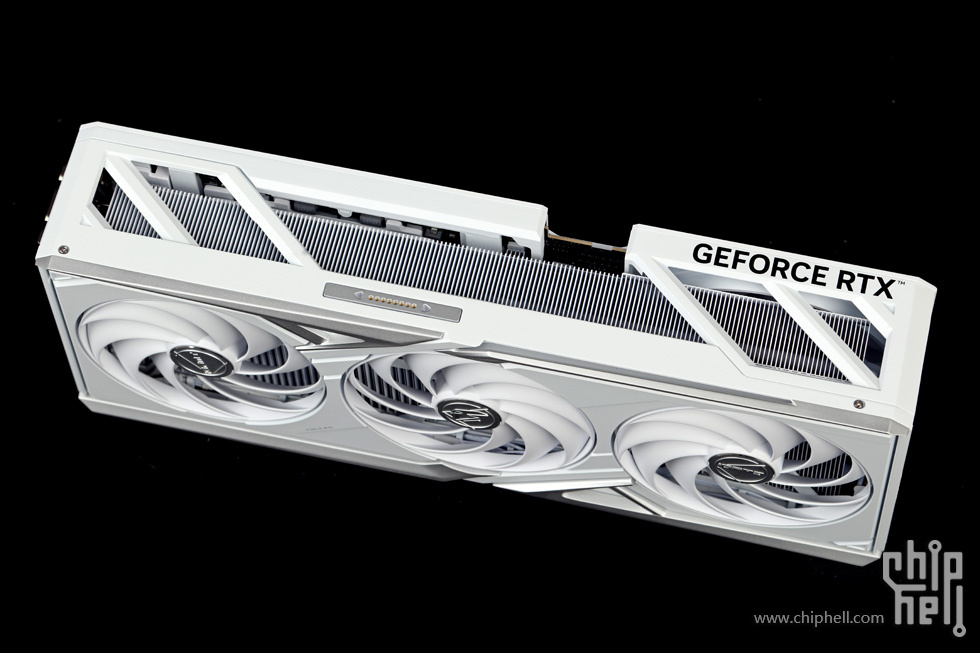

显卡顶部.为兼顾美观同时起加固作用选择包框式的结构造型.

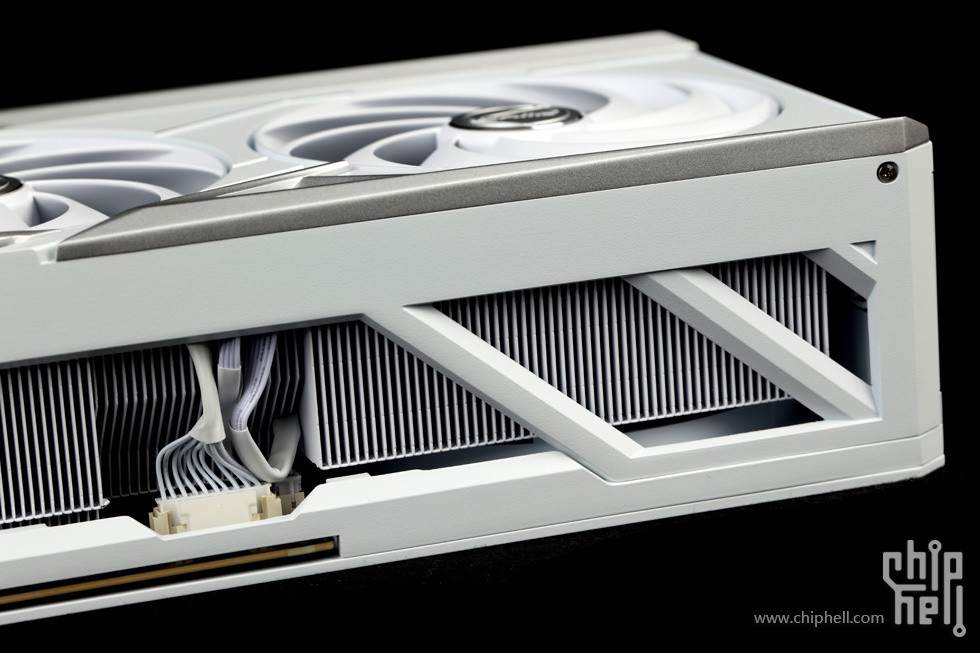

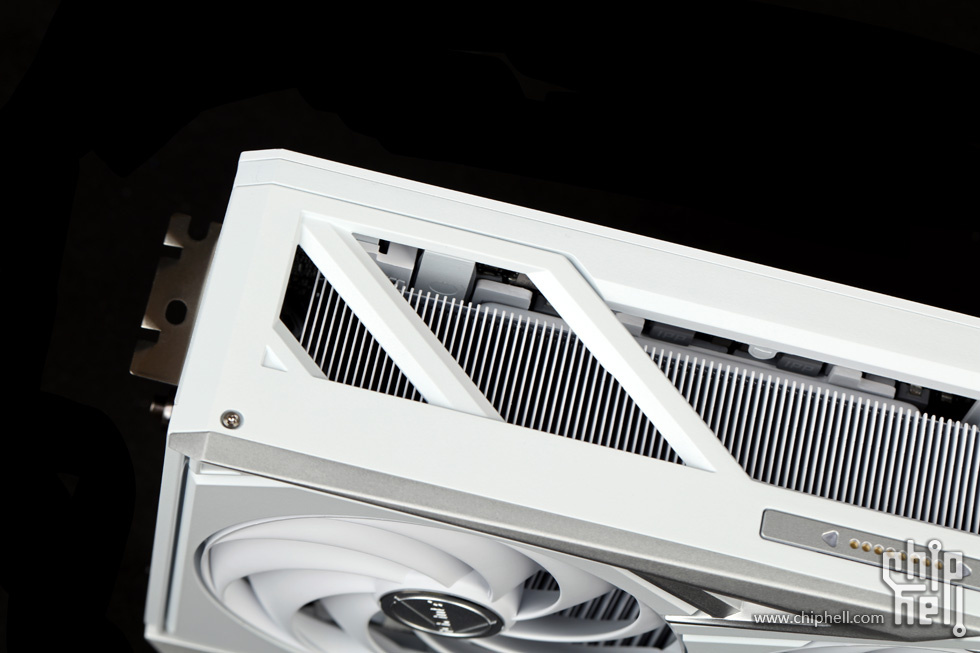

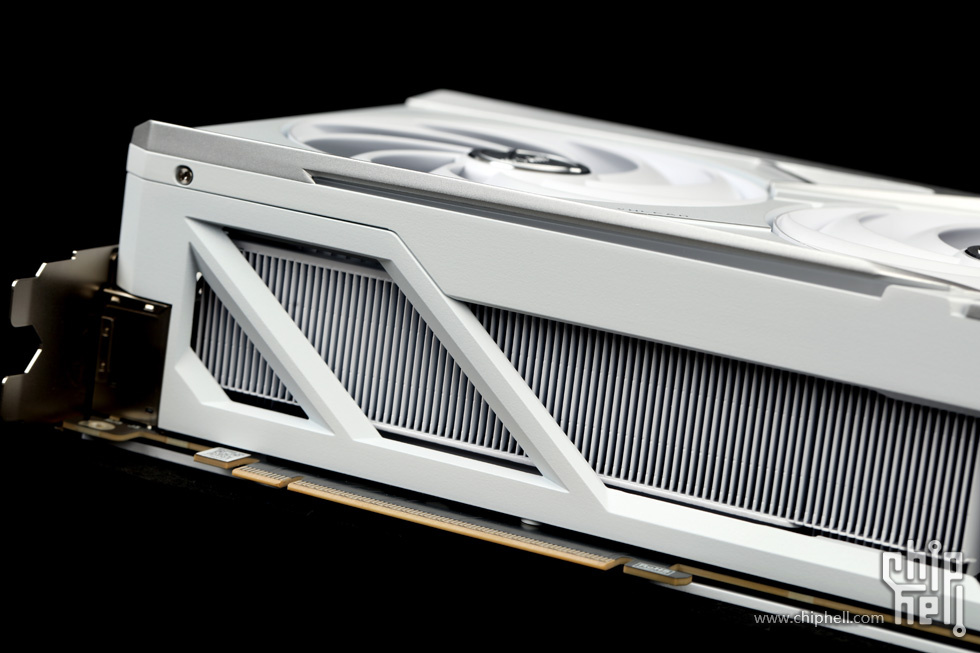

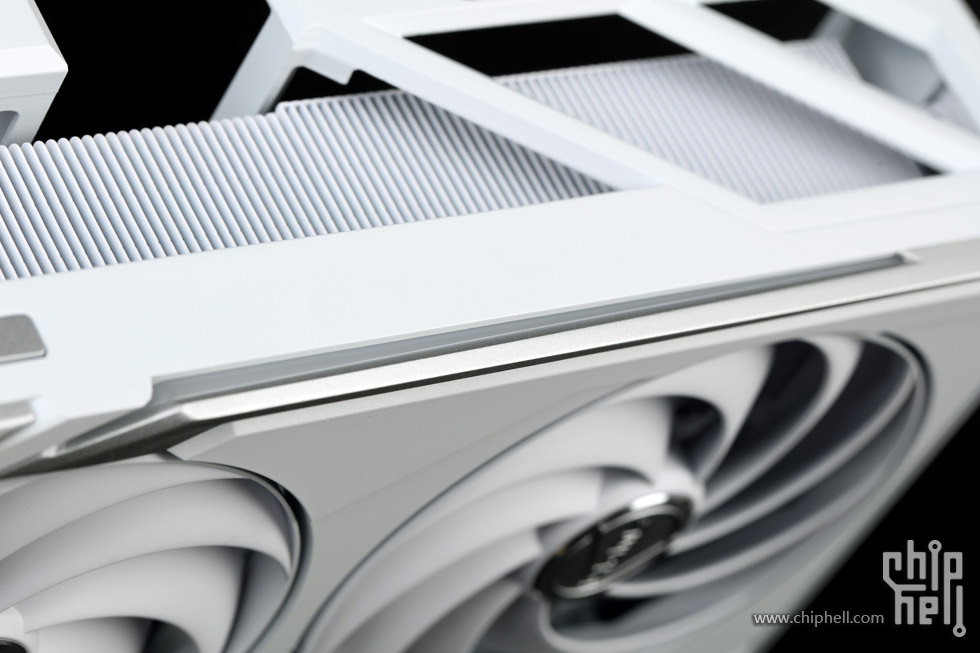

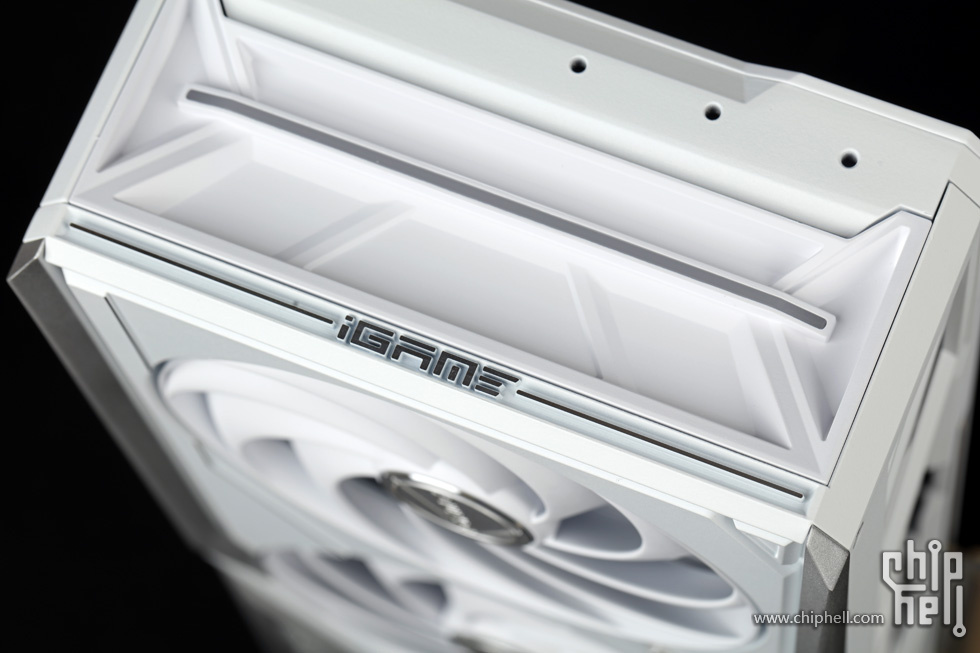

首尾两侧均增加了斜线骨架.

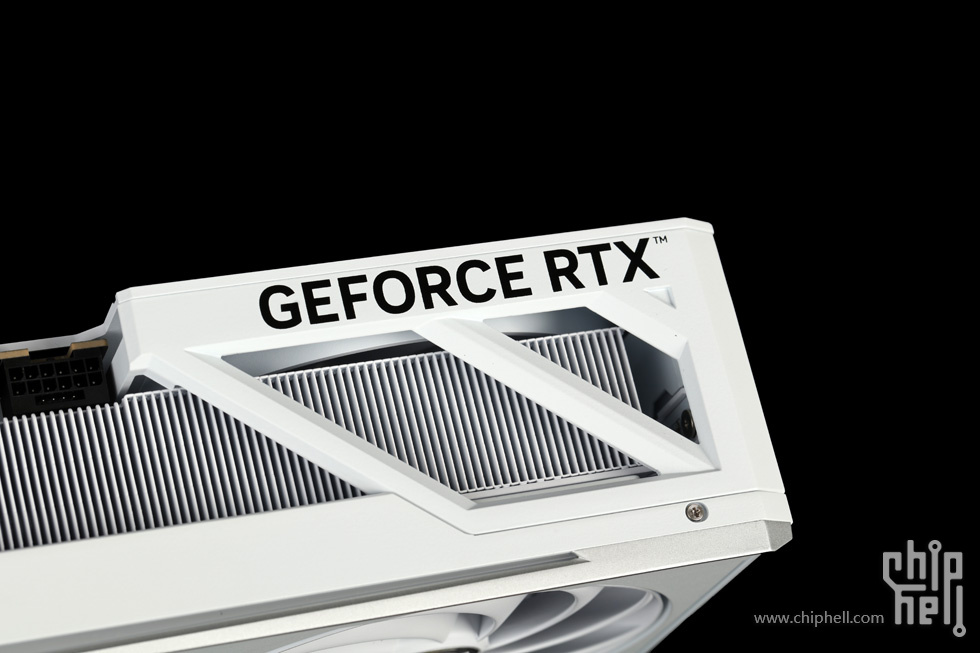

尾部展示GeForce RTX标识.

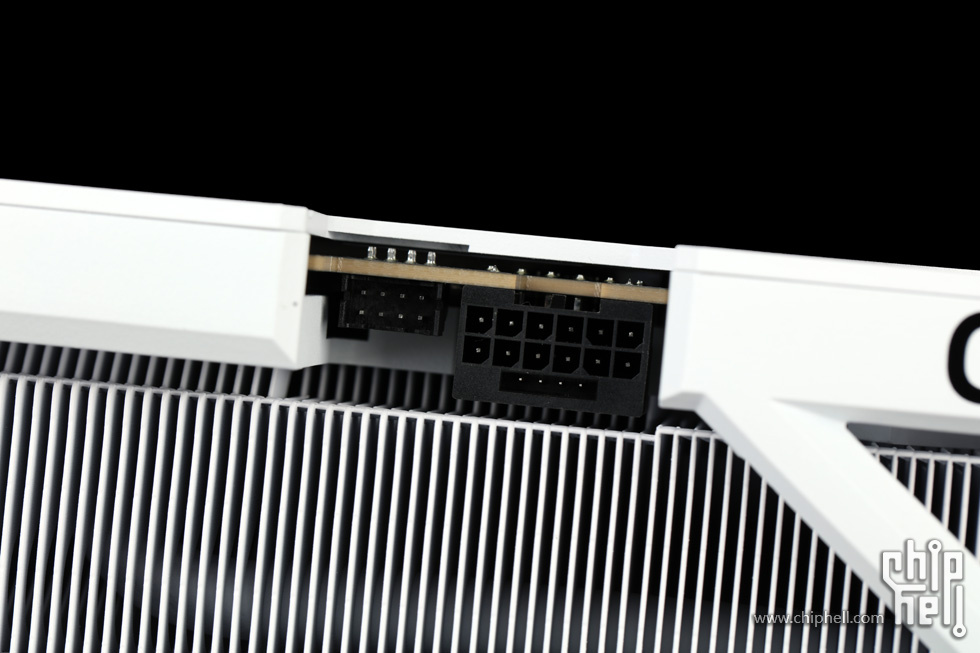

16pin(12V-2x6)电源接口.反置朝向(卡扣侧朝背面).在插拔时更容易按压卡扣并确认是否插紧.旁边则是灯控接线口.

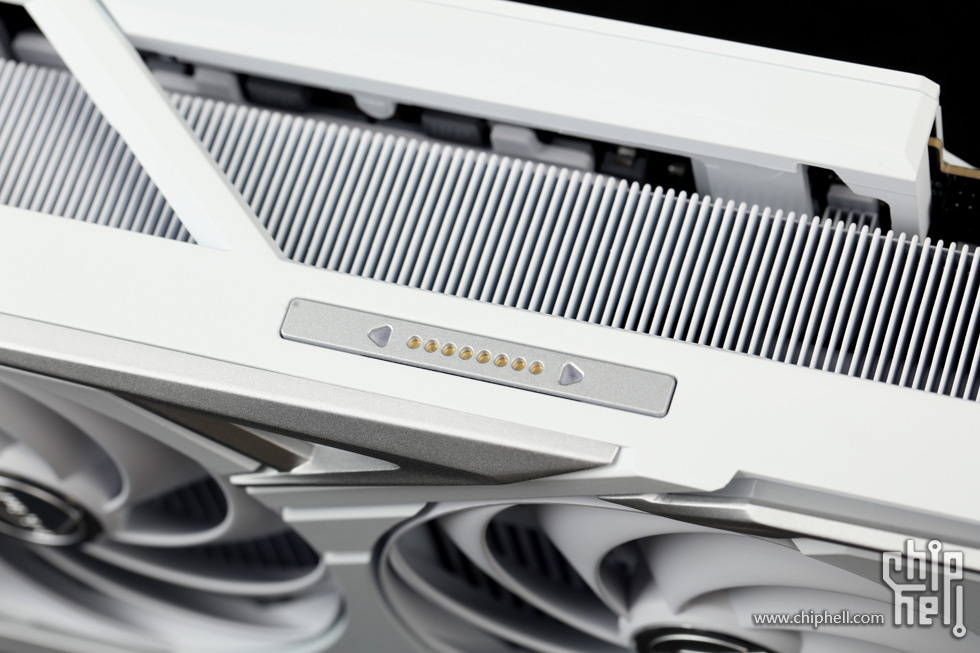

用于安装顶部附件的磁吸触点.

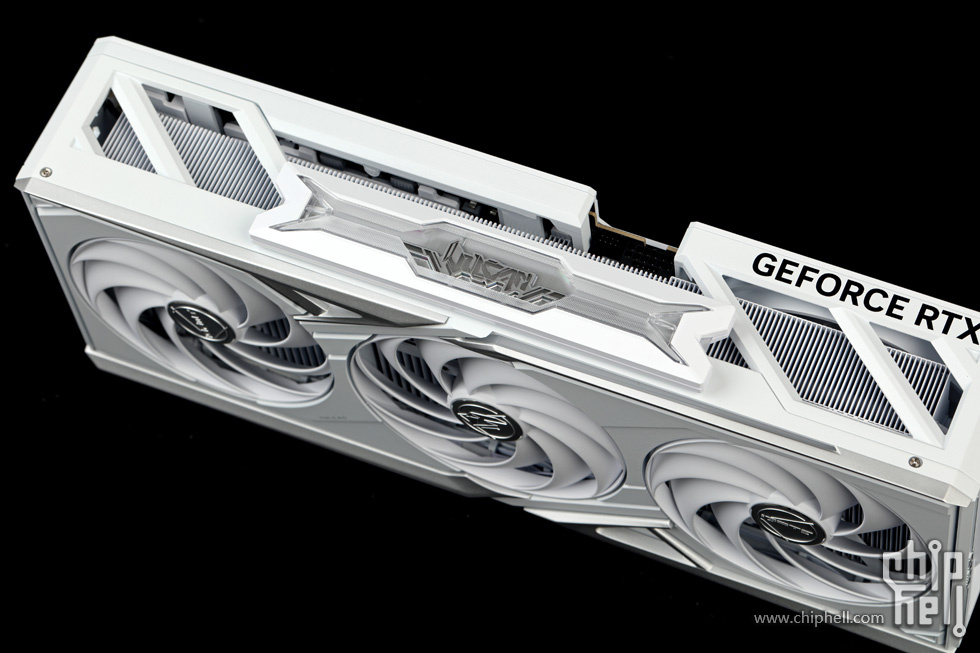

与灯标组件组合的样子.

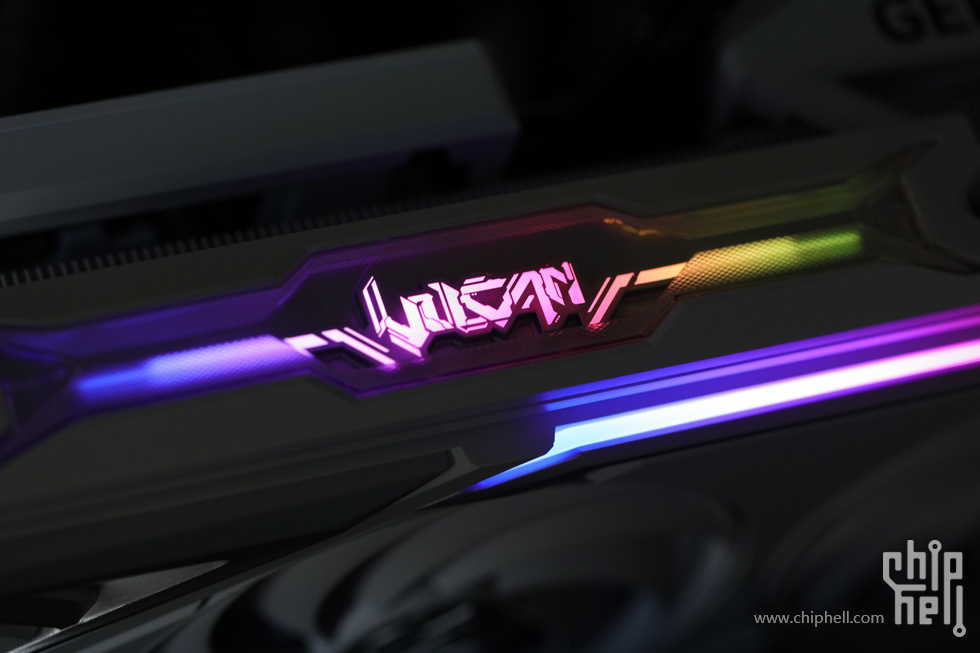

七彩虹”式的Vulcan Logo灯标.

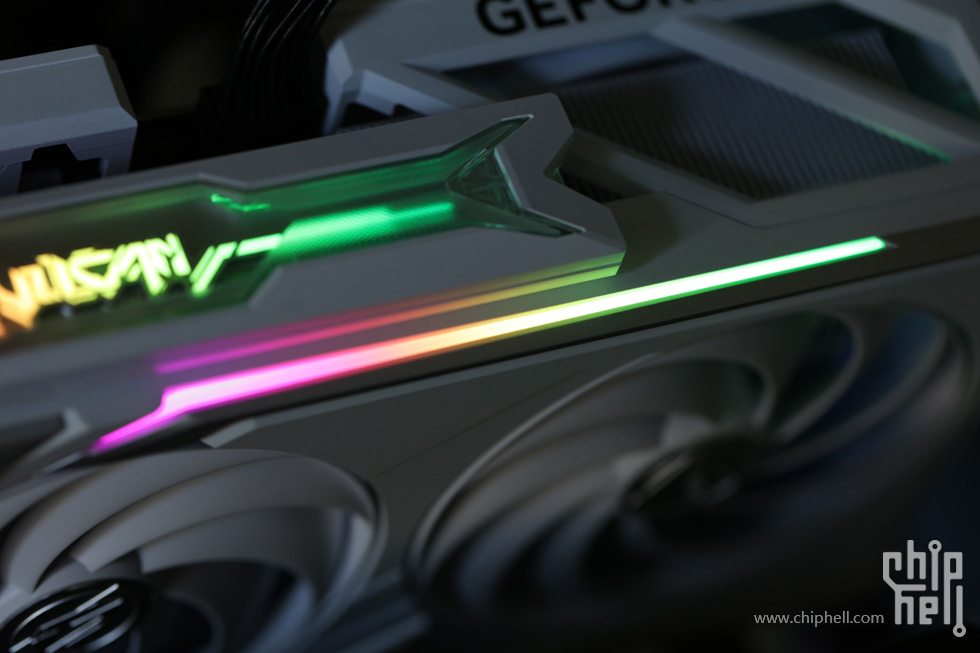

正面银色面板与顶部框架区域之间藏有RGB灯条.

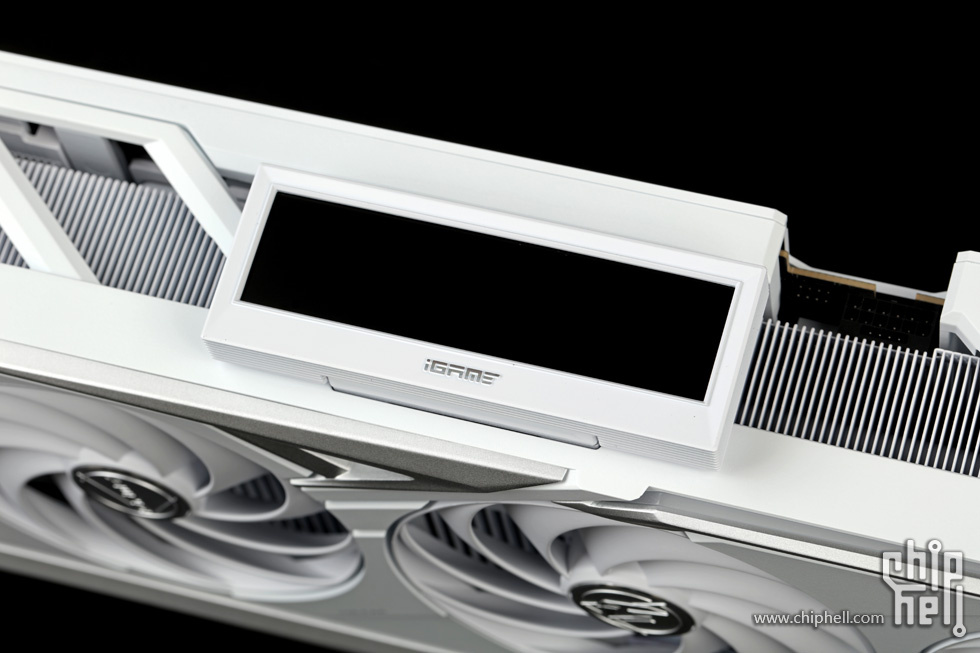

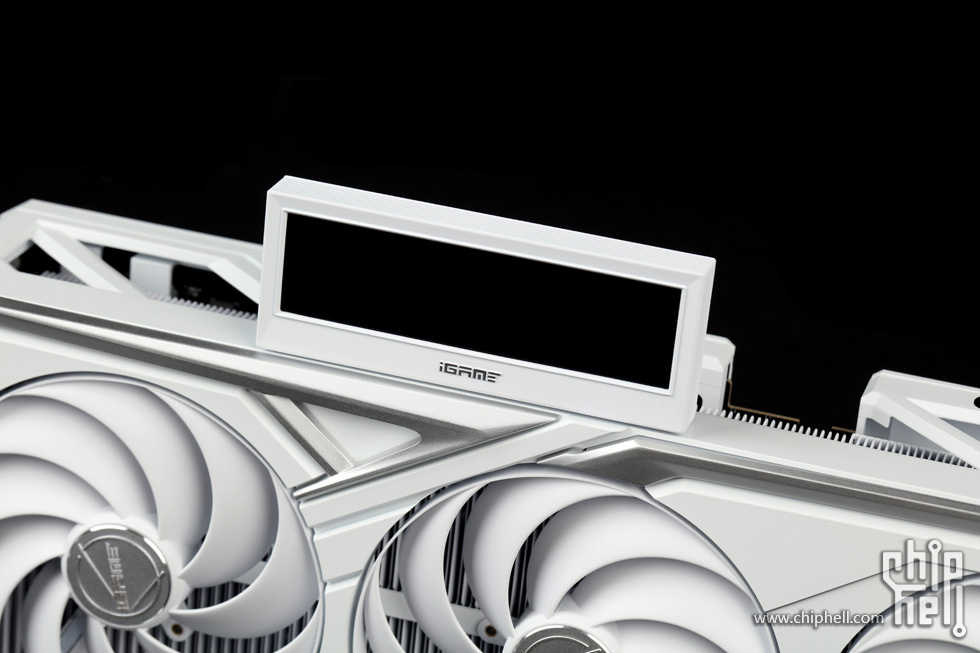

与“智屏”模块组合.可根据显卡安装方式自行选择显示朝向.

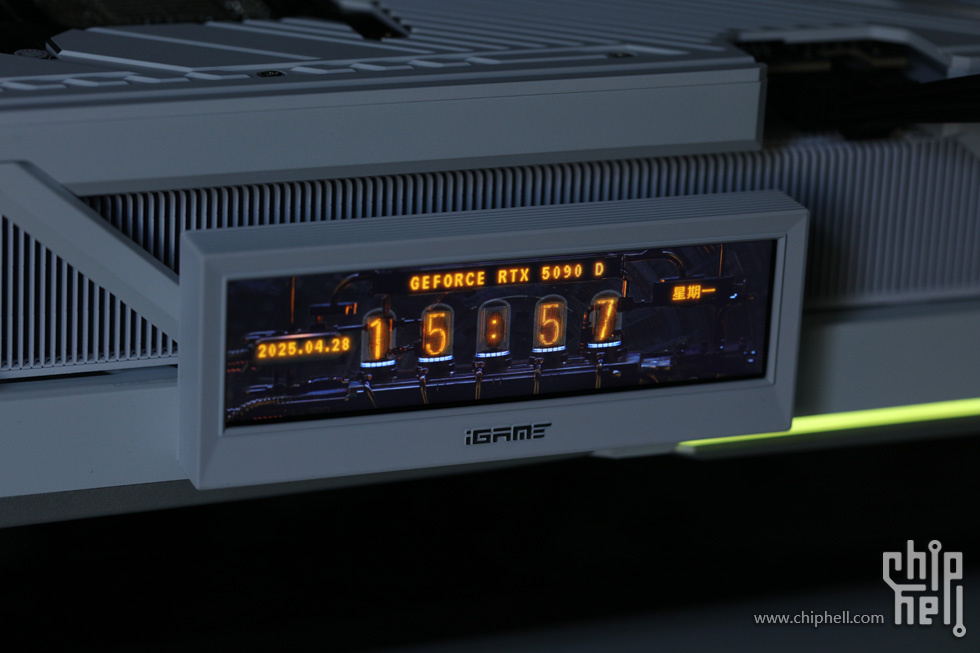

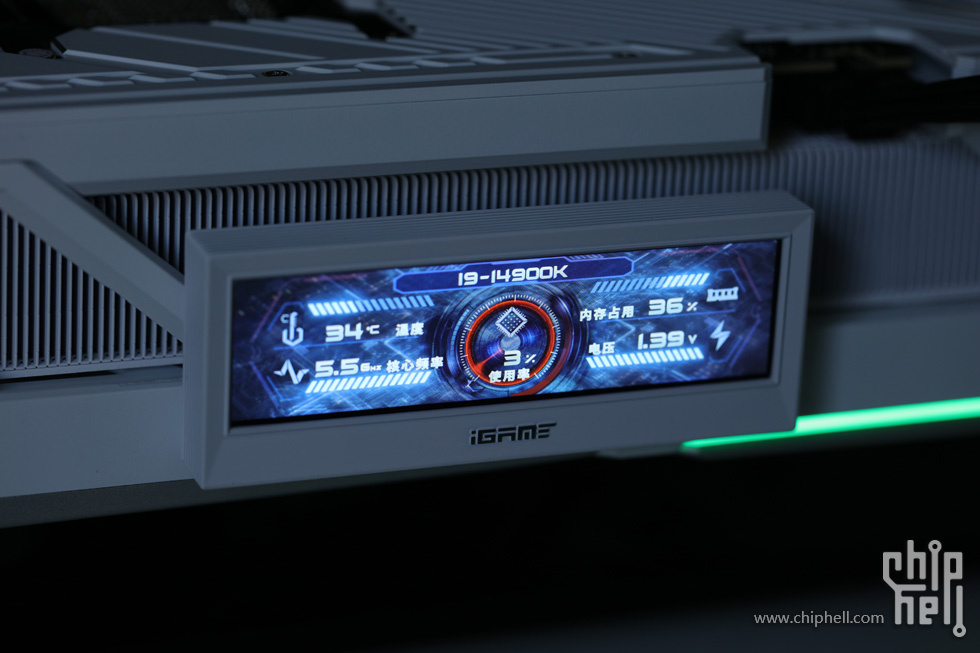

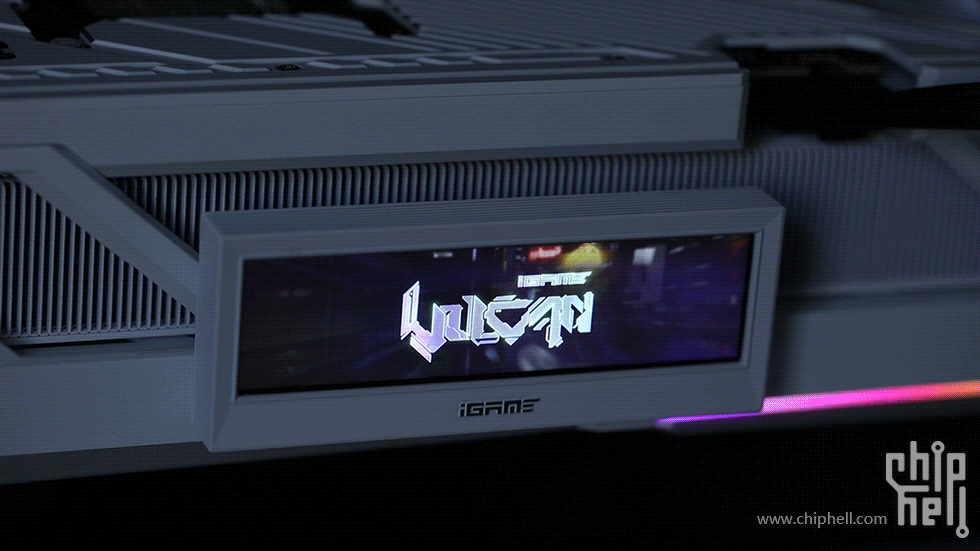

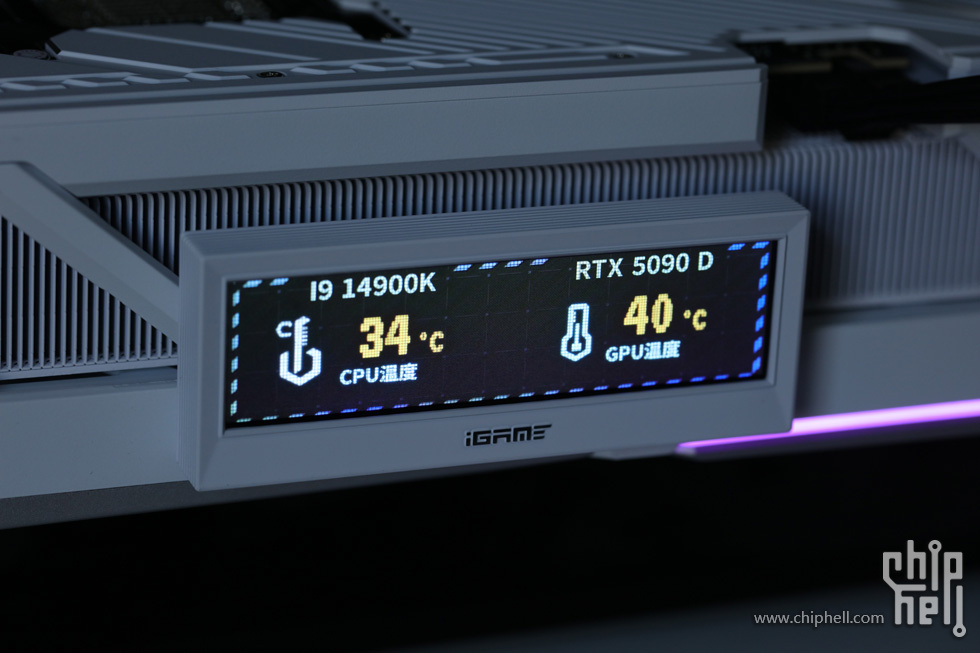

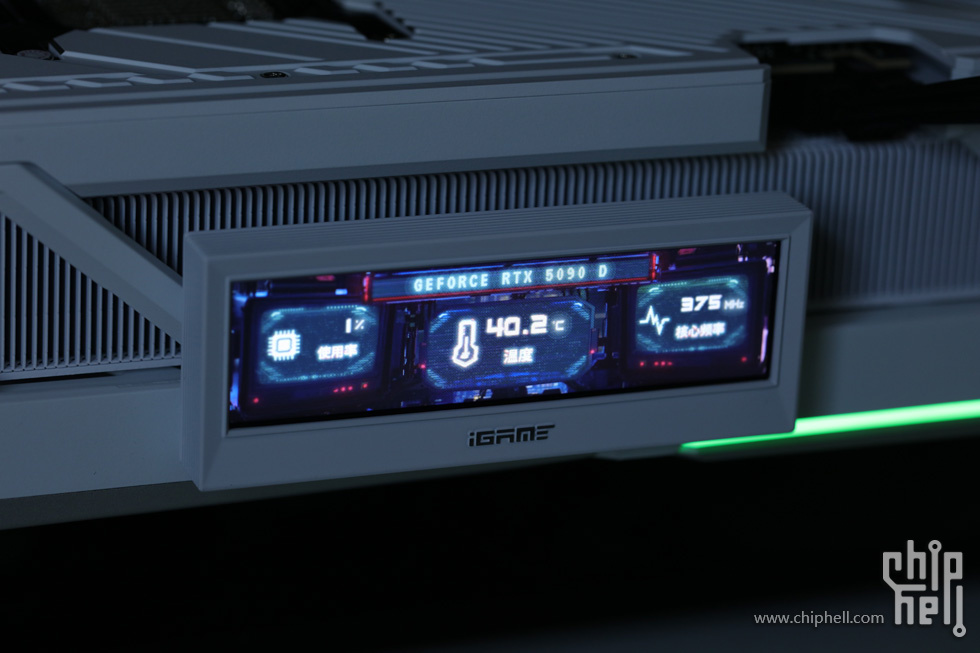

多功能面板内容展示.可通过配套的iGame Center软件更改设置.
显卡底部.
与顶部相似,头尾两端配有斜杠骨架.

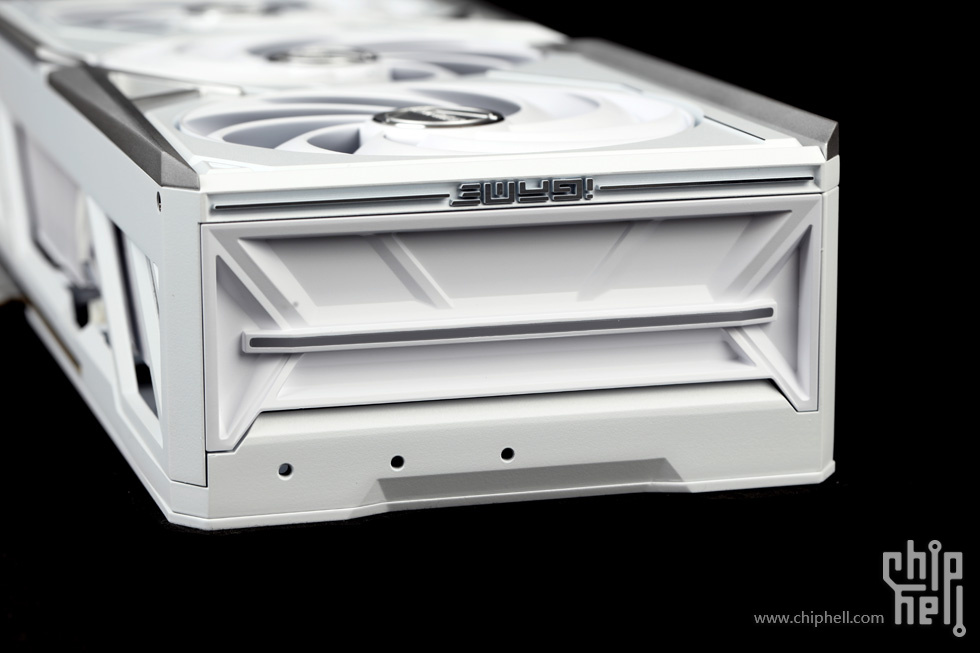

显卡尾部.封闭式设计搭配与顶部可替换灯标相似的光刃状造型.背板上配有支架固定螺丝孔.
中线位置配有RGB灯条.靠近正面位置搭配iGame Logo和装饰线条.

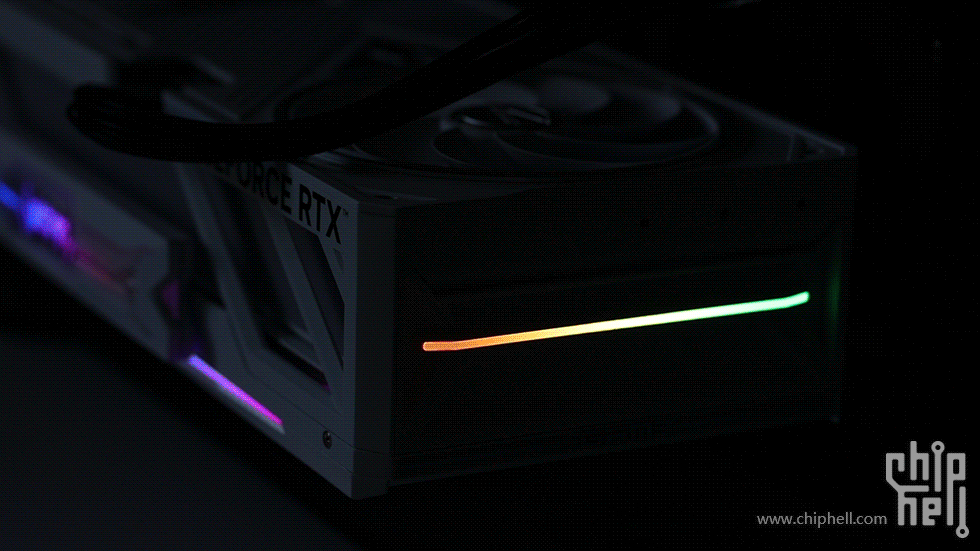

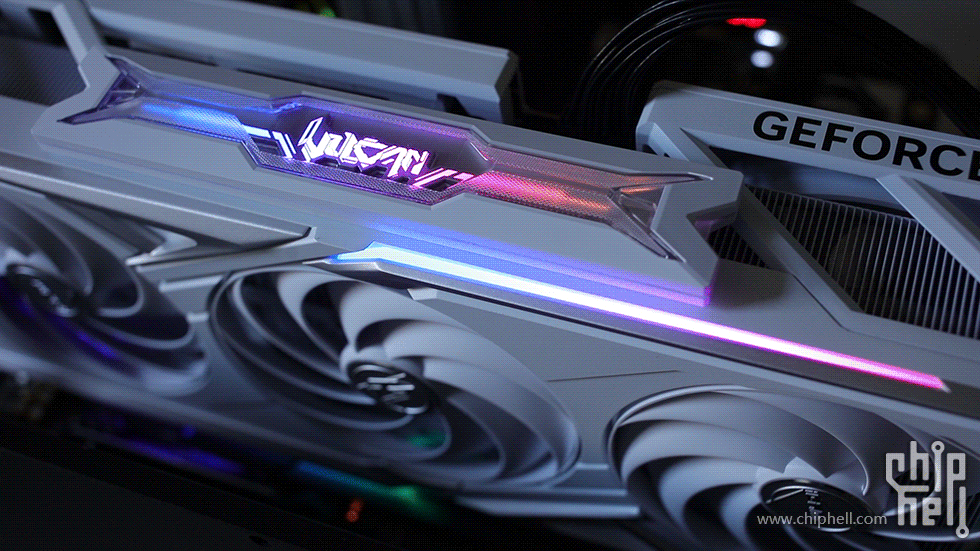

尾部灯光效果.
正面面板.

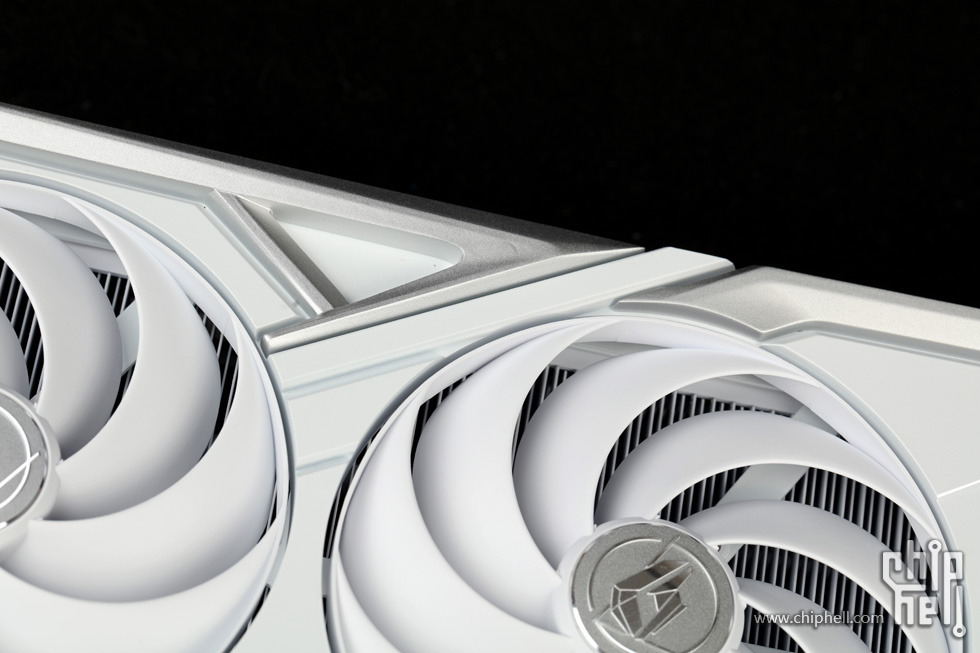

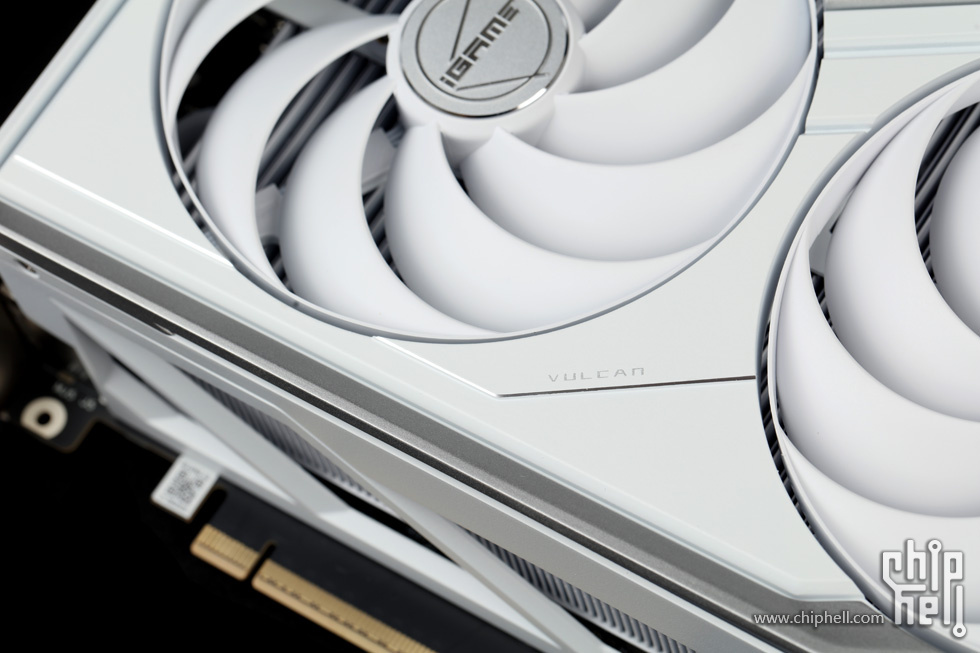

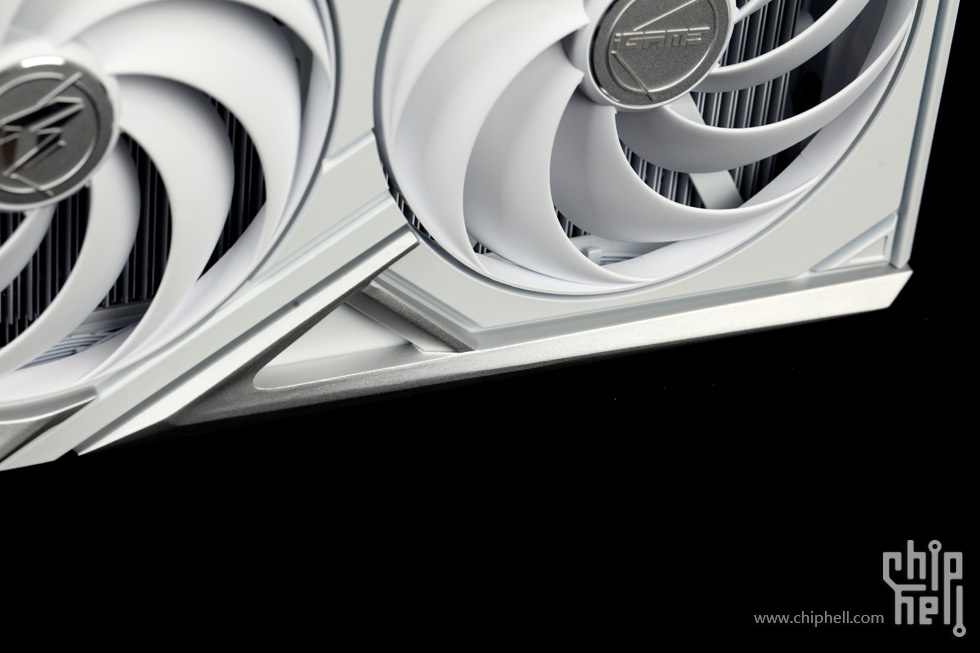

银白双拼的设计.各处的线条造型

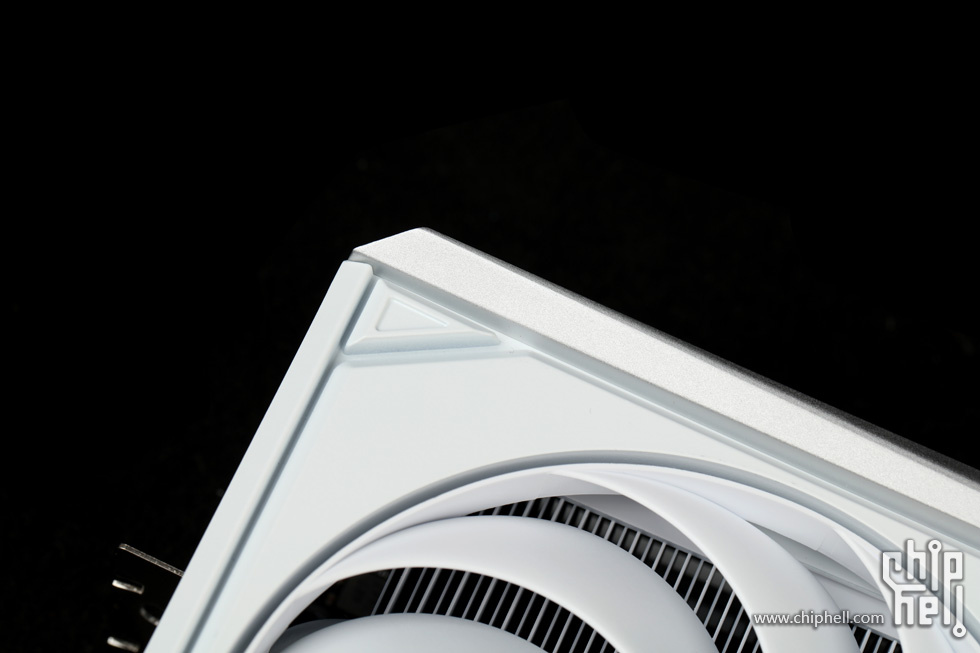

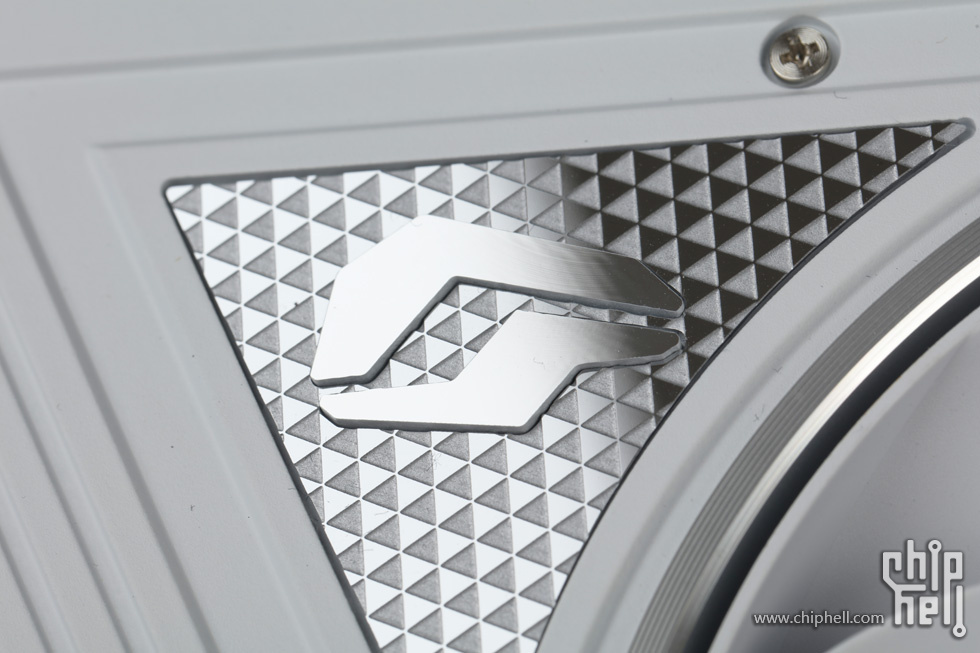

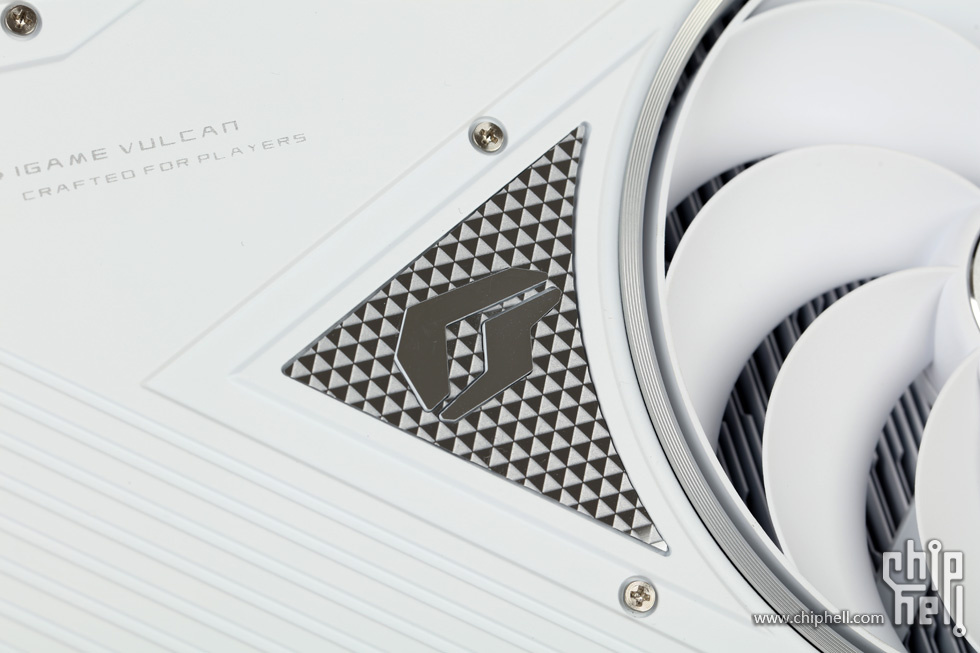

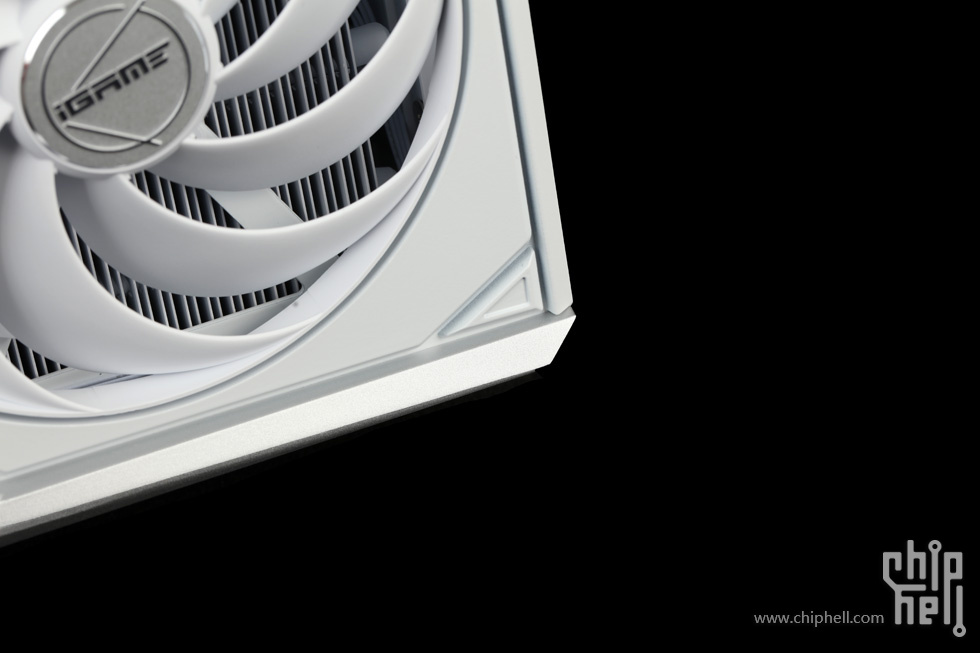

对角两侧的三角点缀装饰.

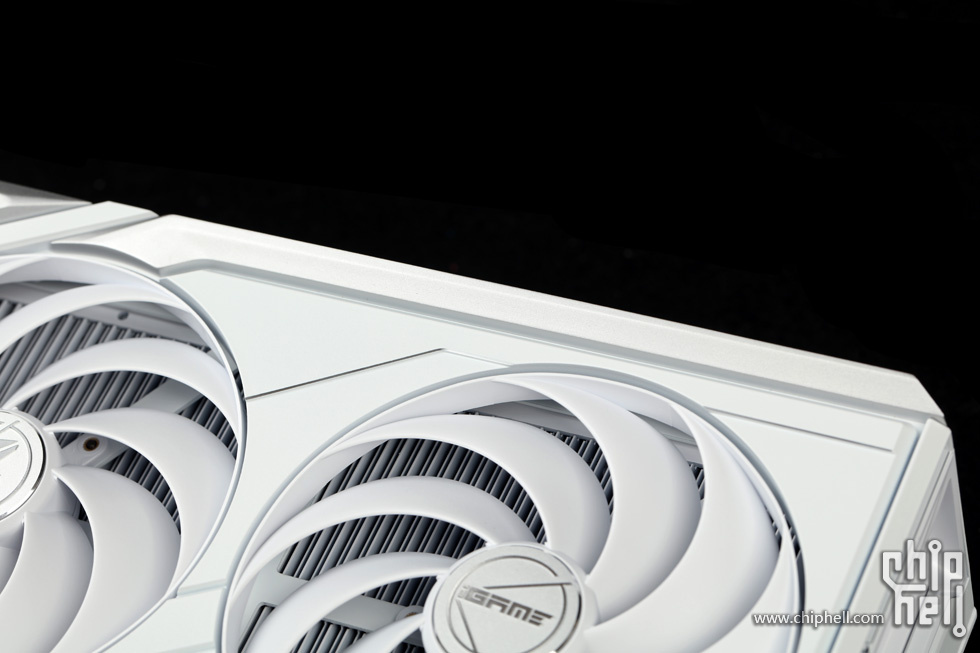

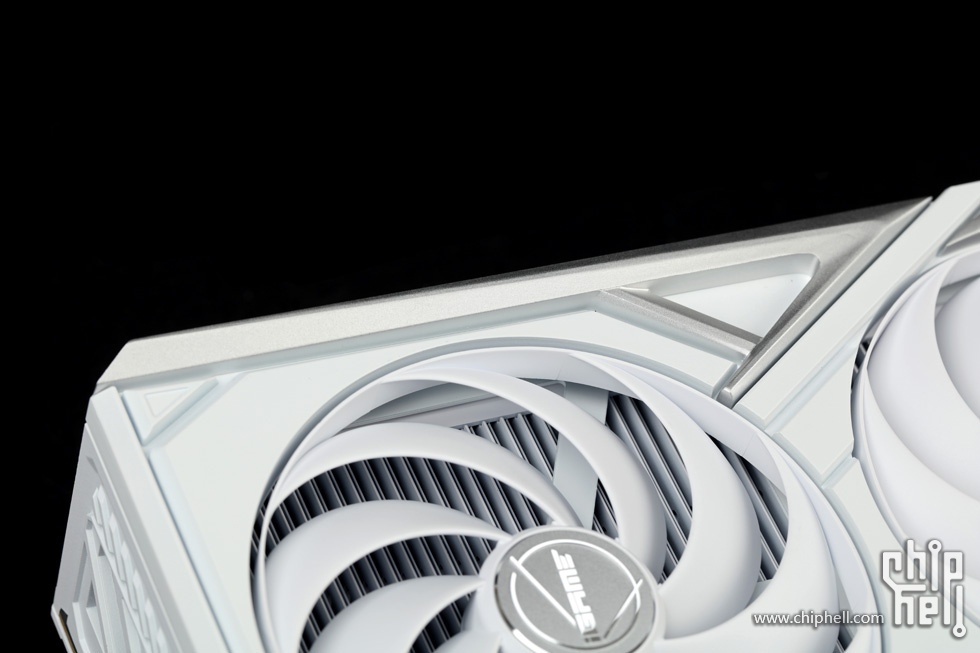

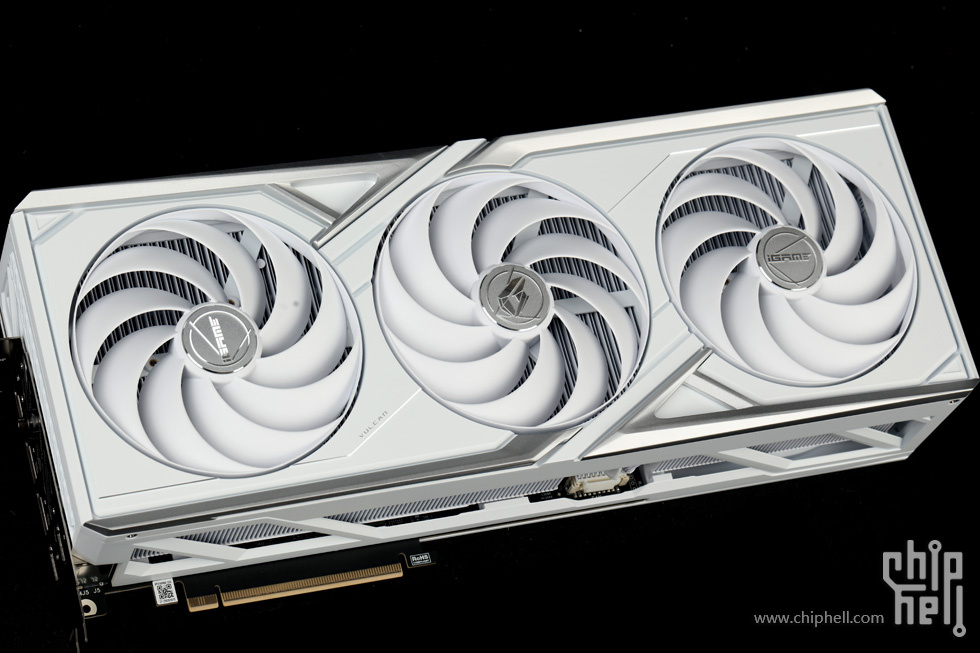

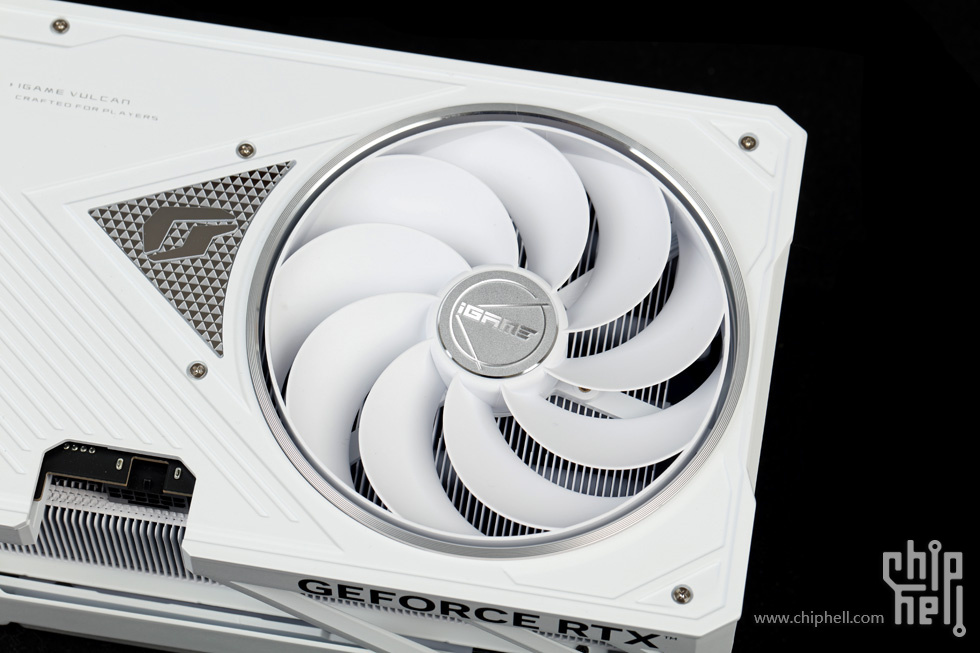

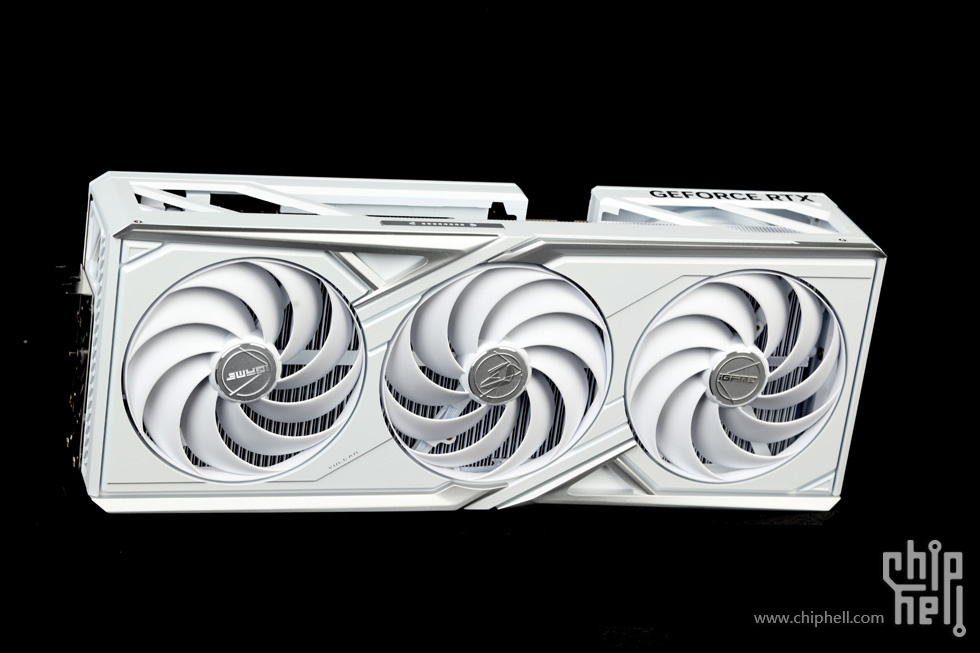

三组相同尺寸的九叶风扇配置.中置风扇扇叶方向不同,优化整体气流.

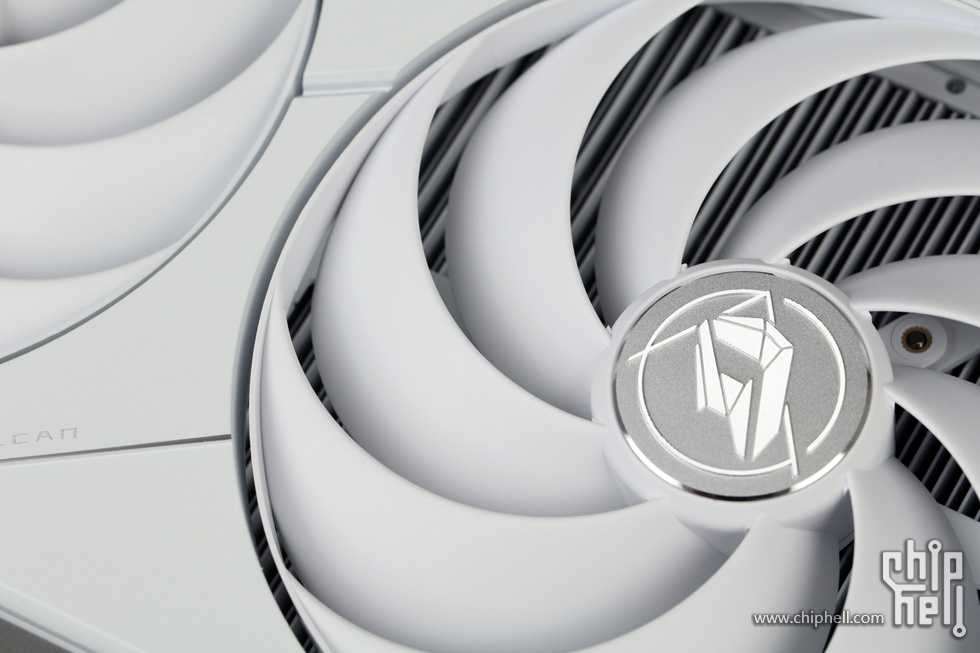

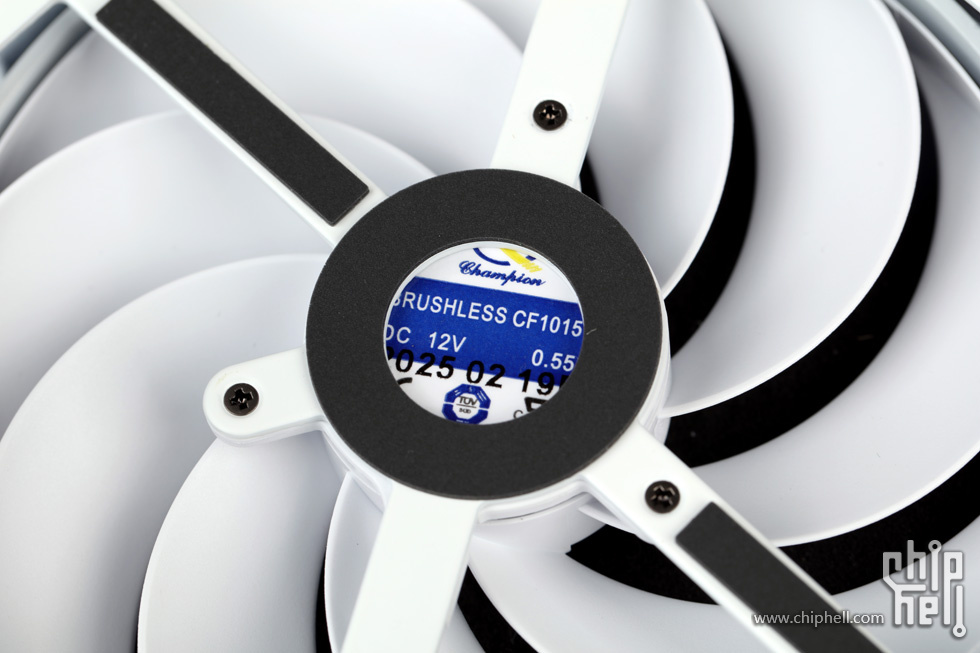

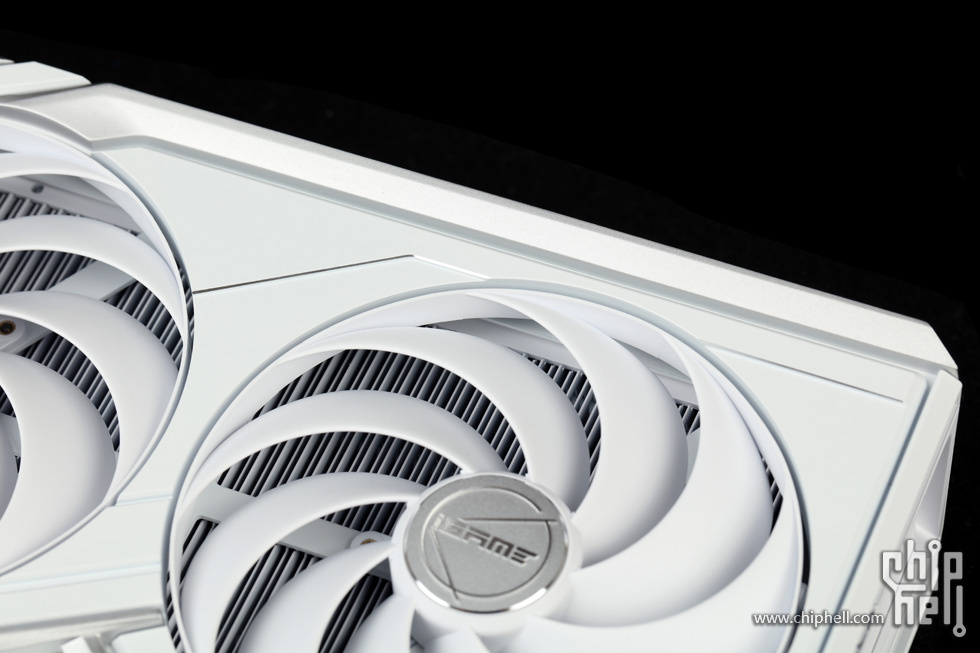

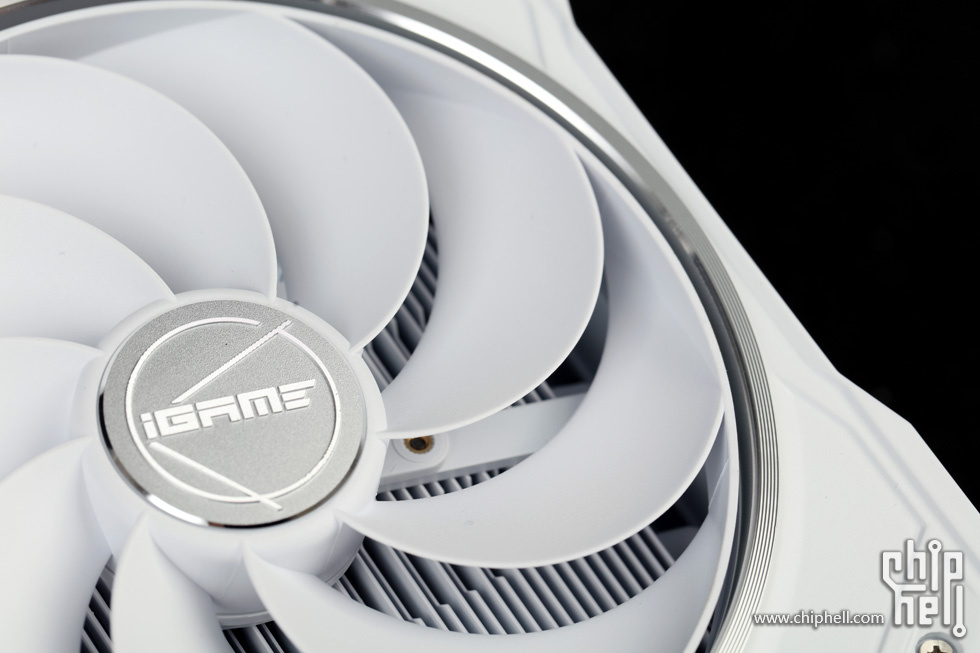

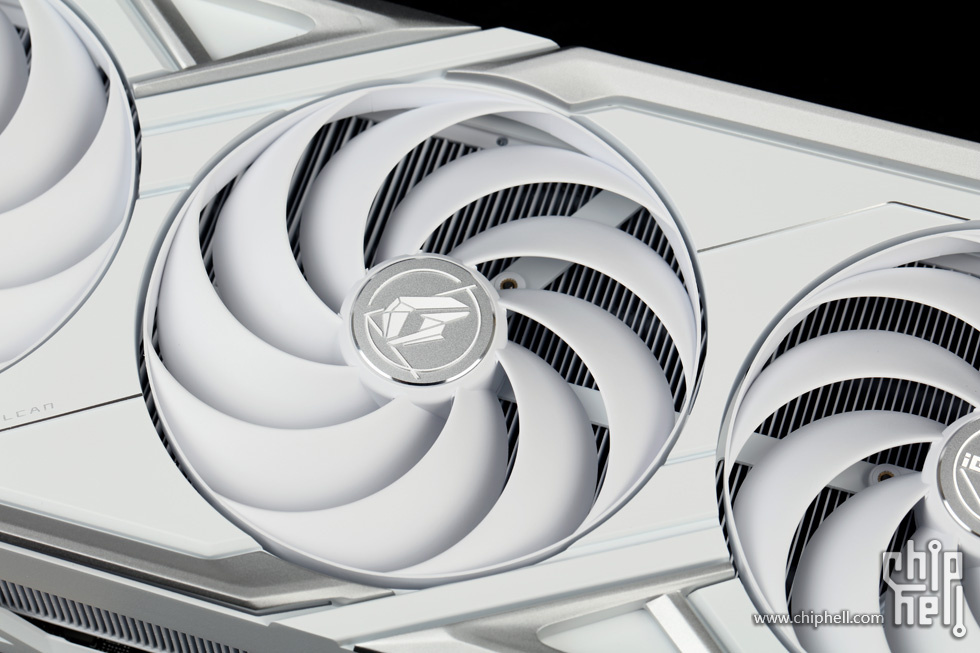

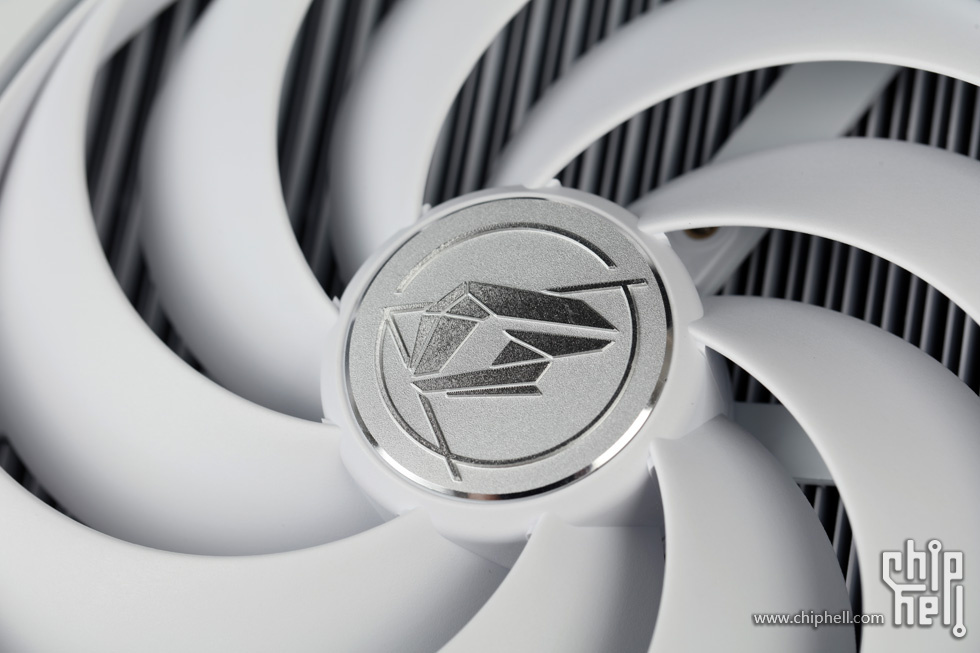

中间风扇轴心以iGame Logo装饰.
两侧风扇轴心贴有文字版本的iGame Logo装饰.

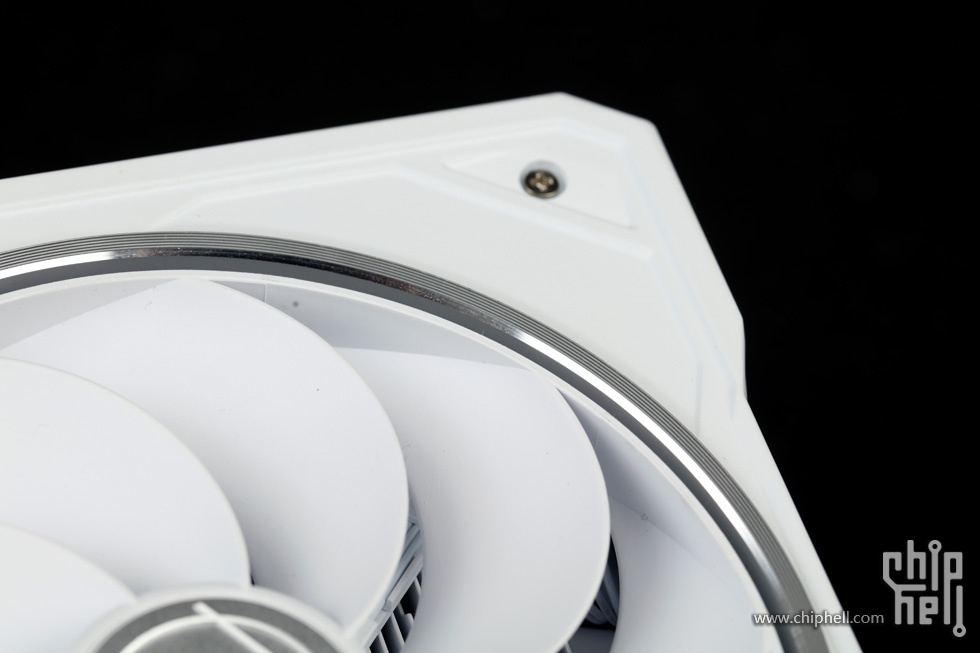

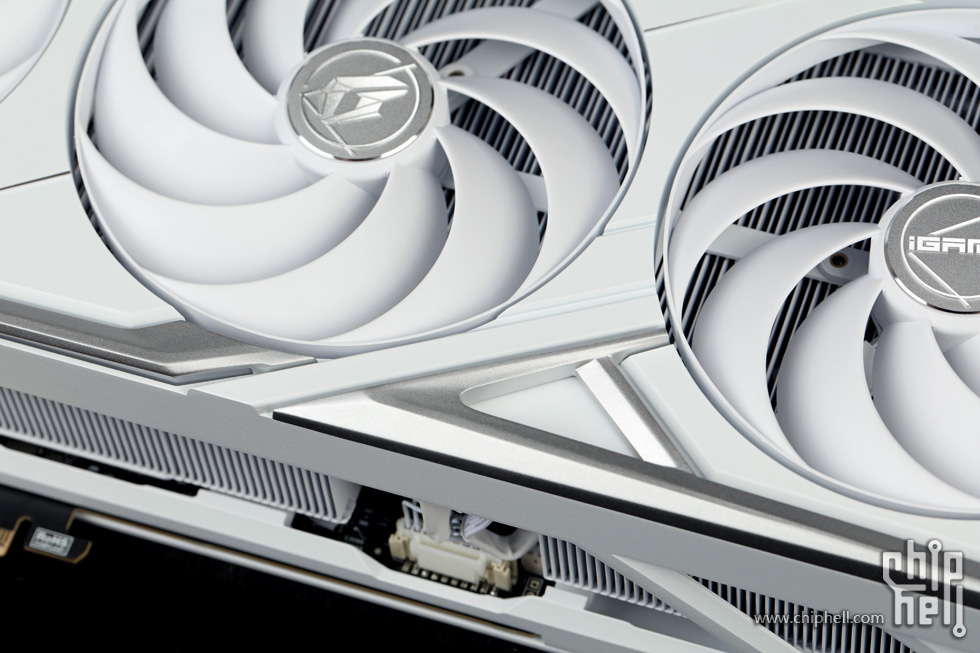

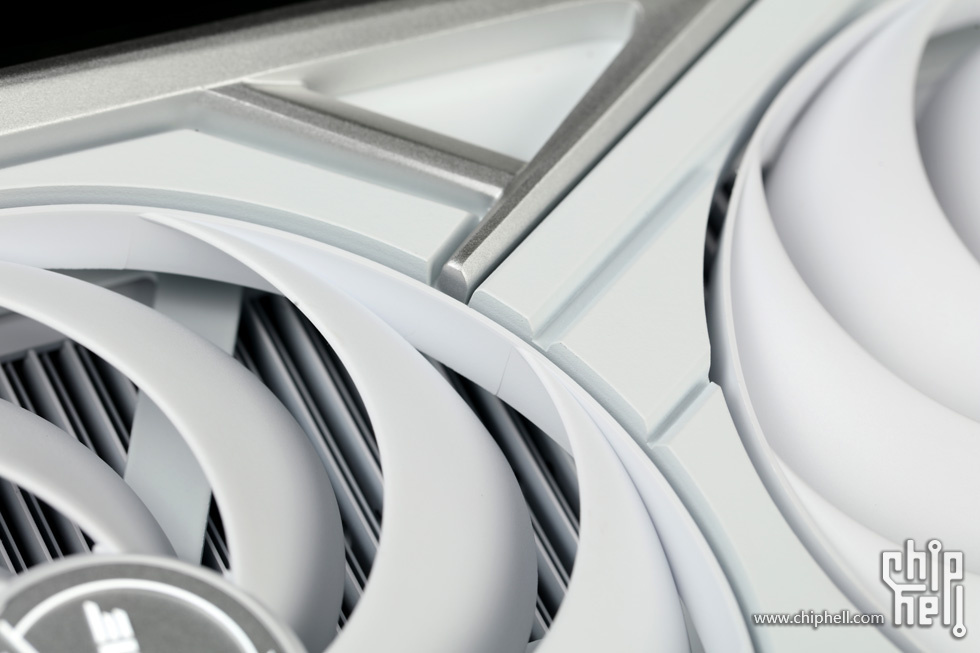

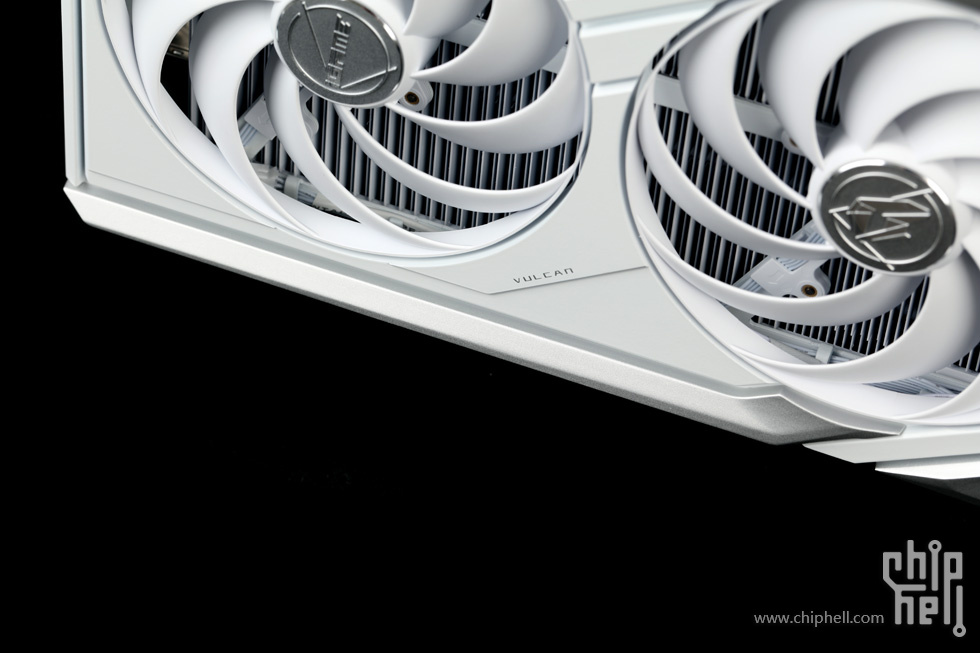

连框式扇叶设计和扇叶细节.

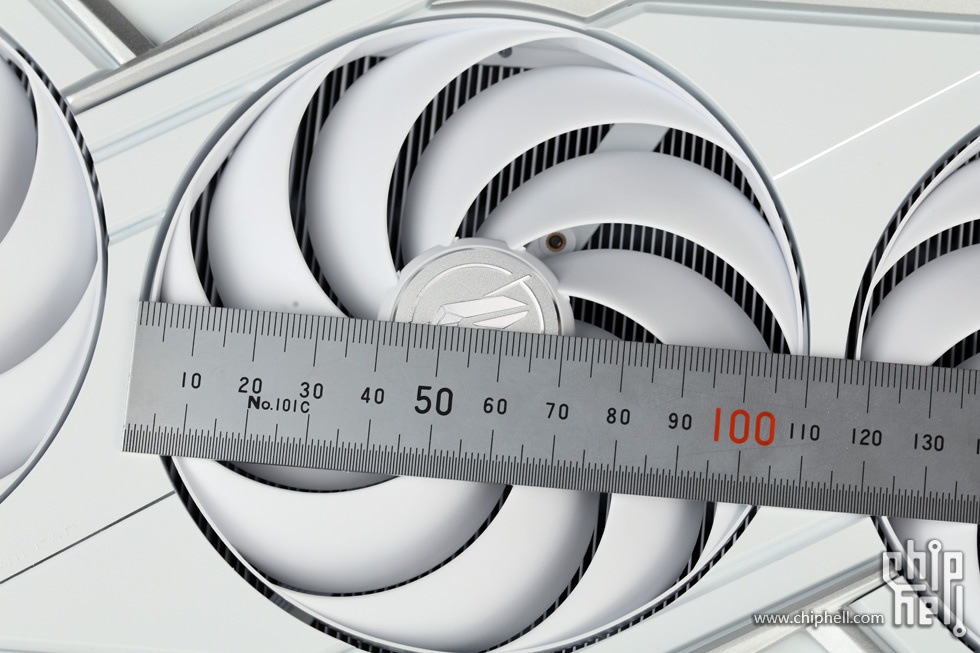

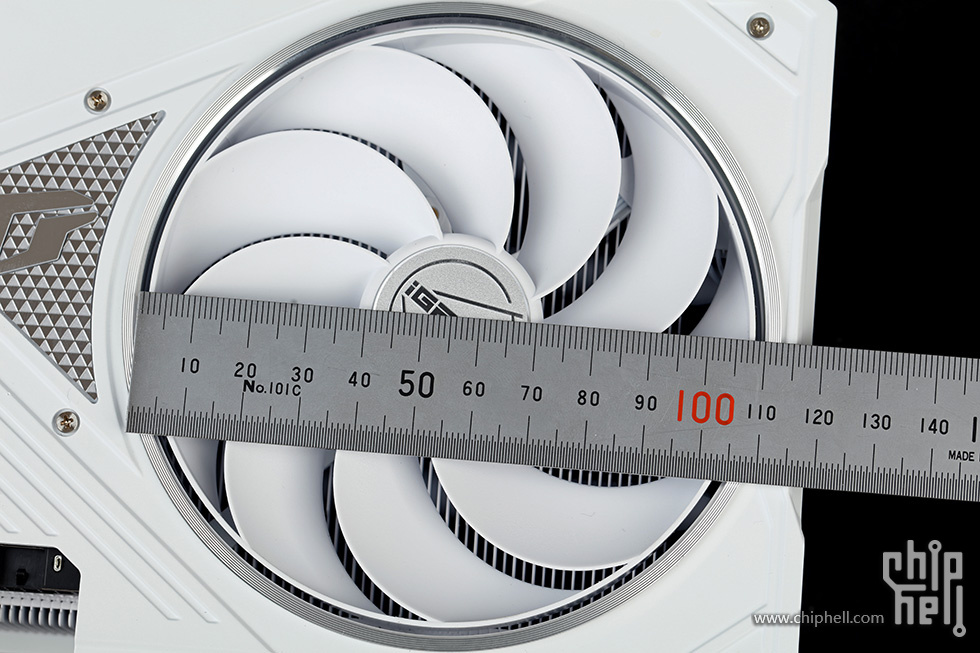

风扇直径尺寸规格为110mm.

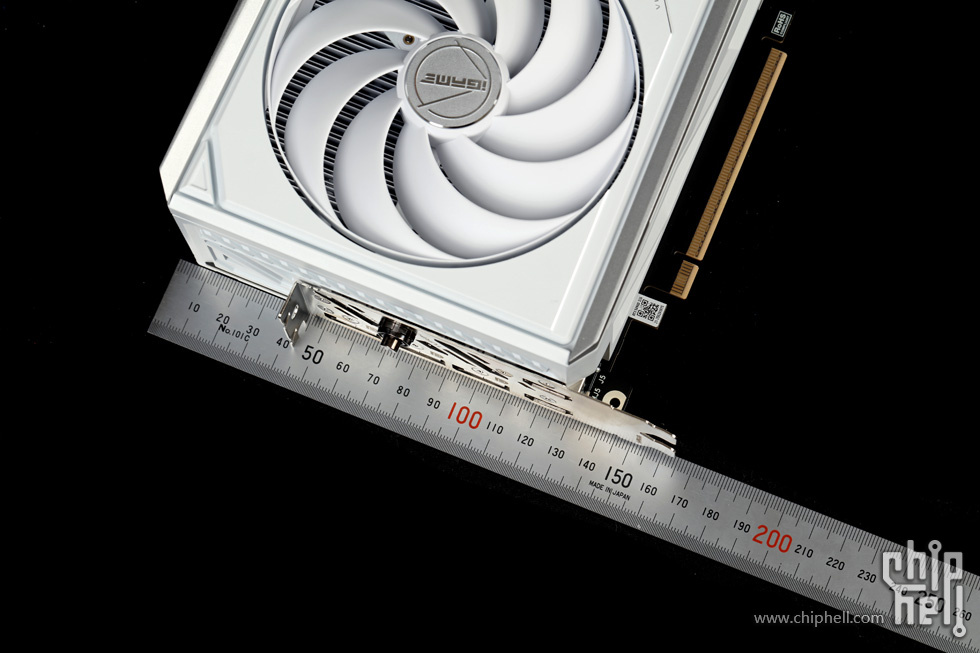

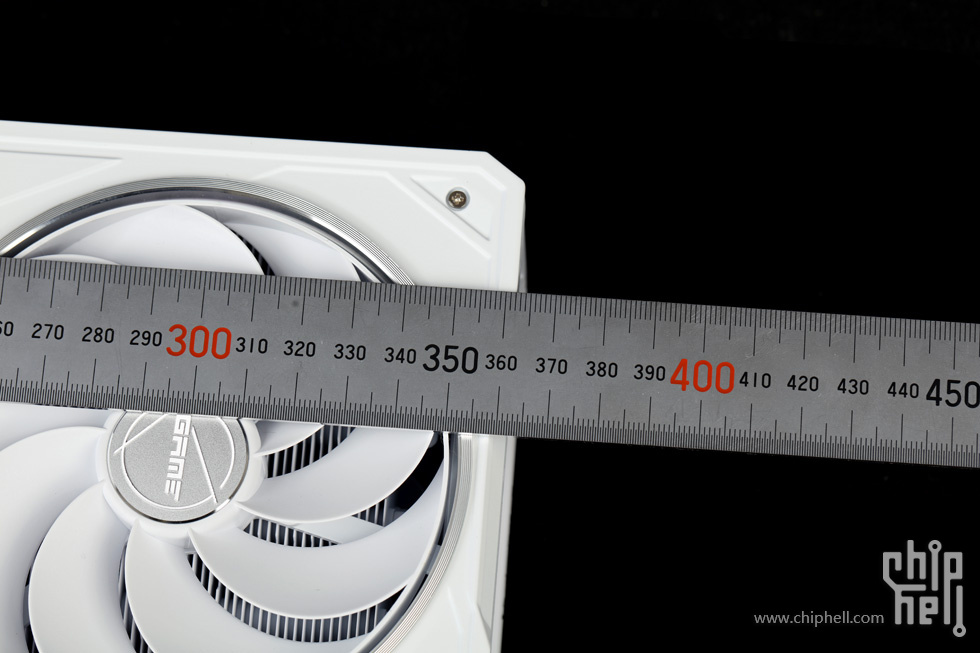

显卡长度(不含挡板)约363mm.

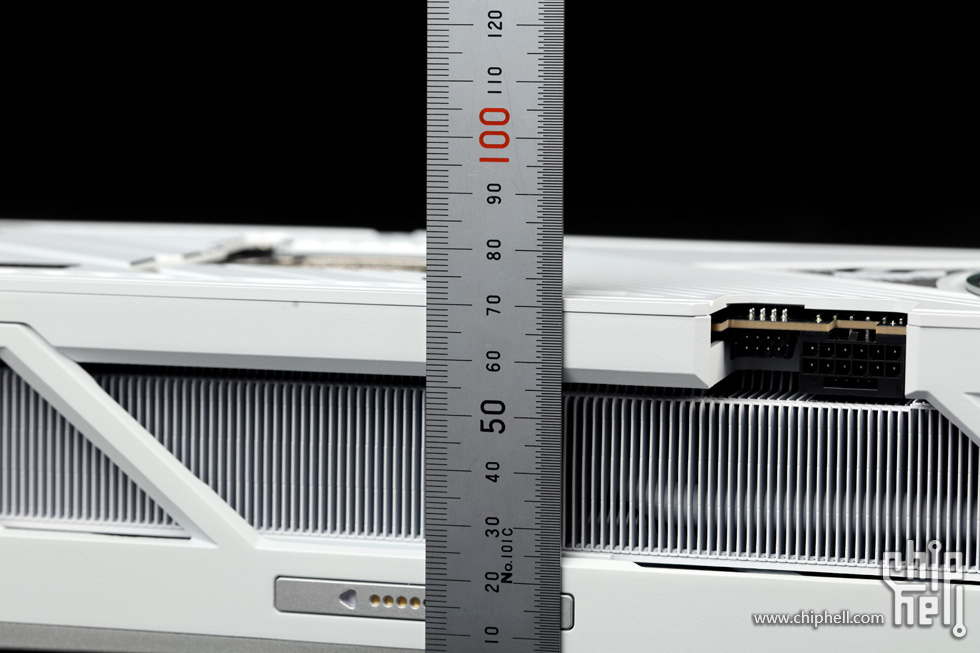

显卡高度(含挡板)约165mm.算上可拆卸的顶部组件则接近170mm.
显卡厚度约73mm.

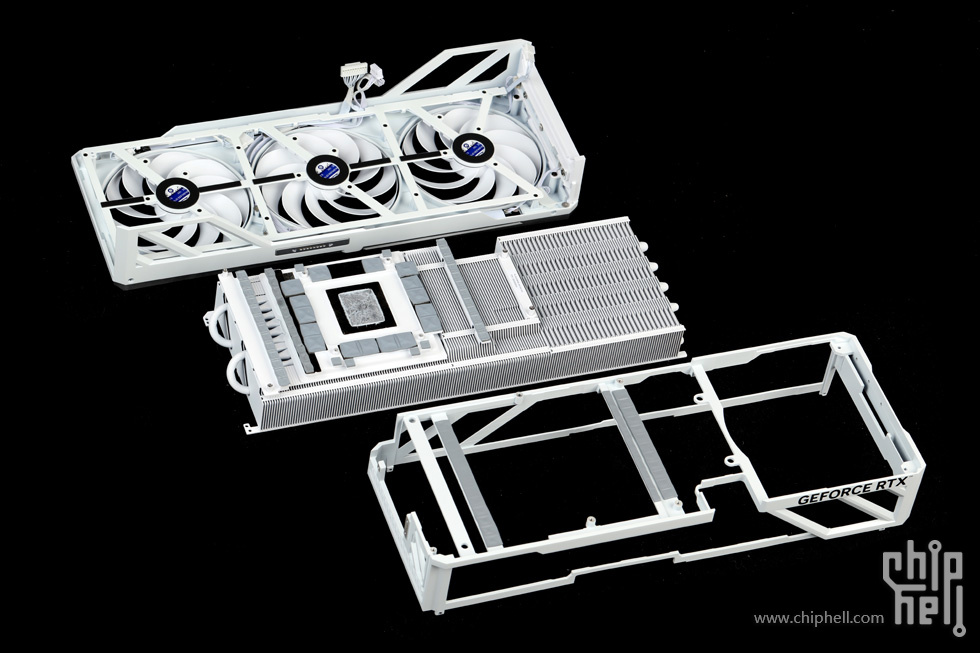

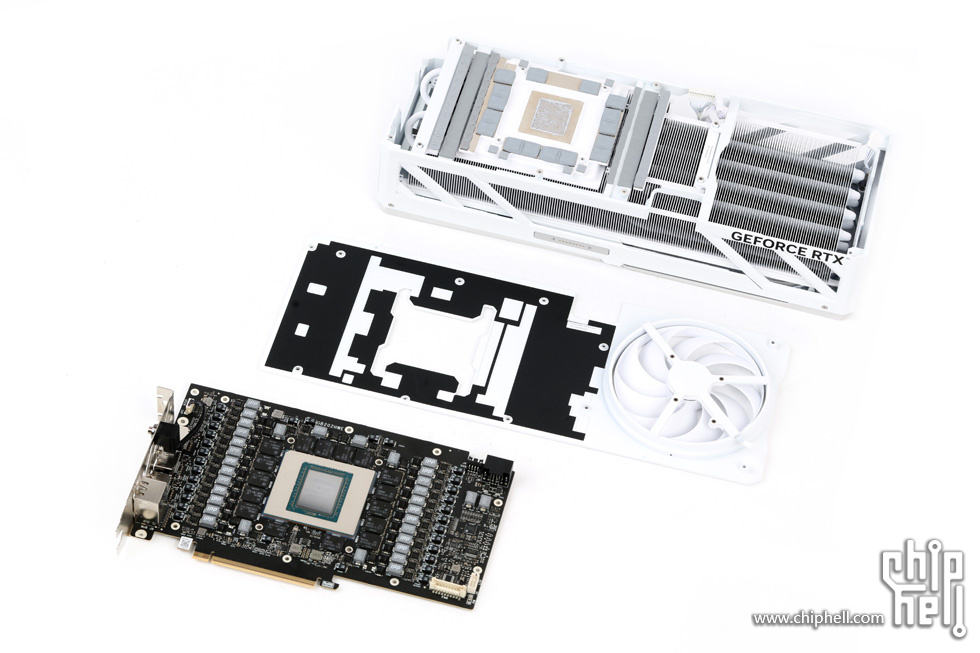

分解.

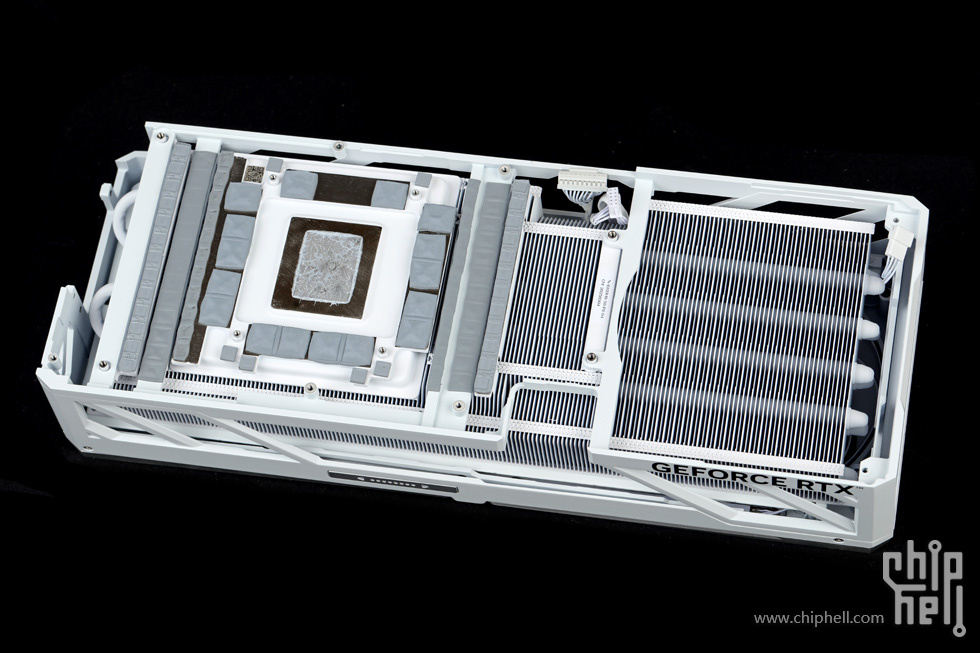

正面的散热模块.
继续分解正面散热模块.

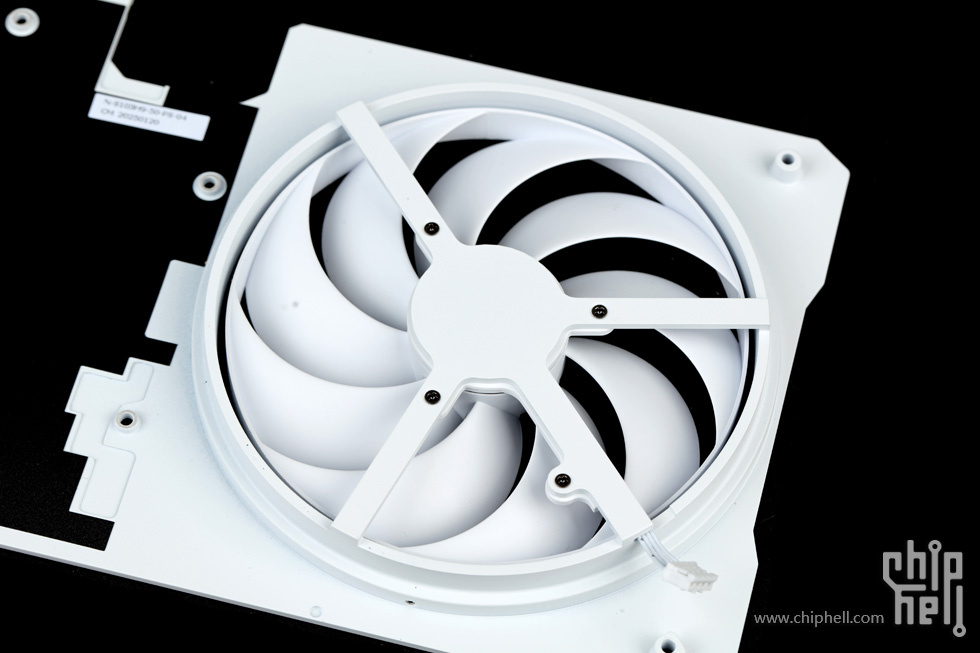

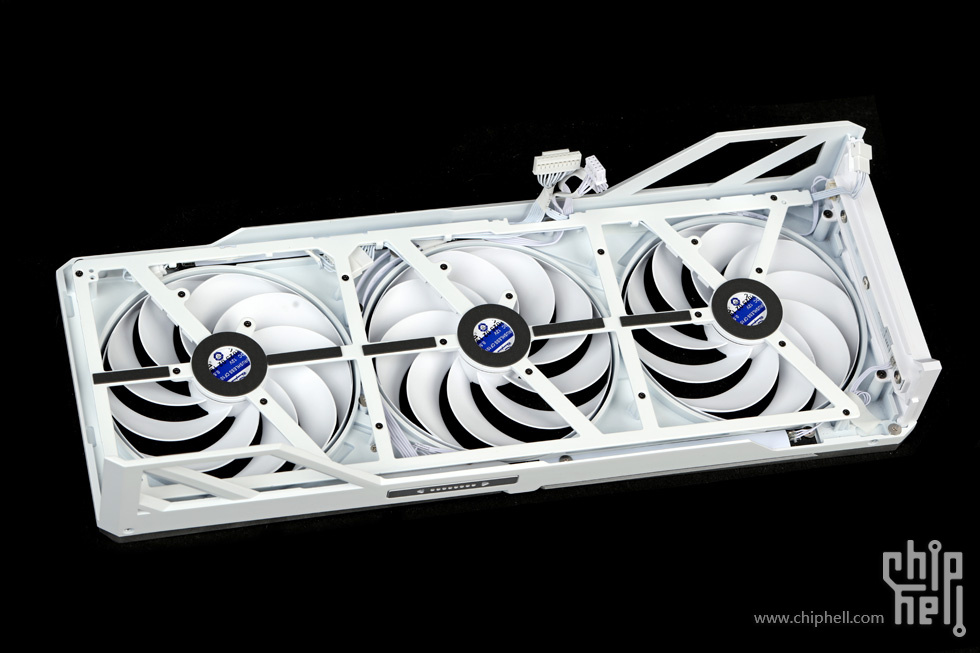

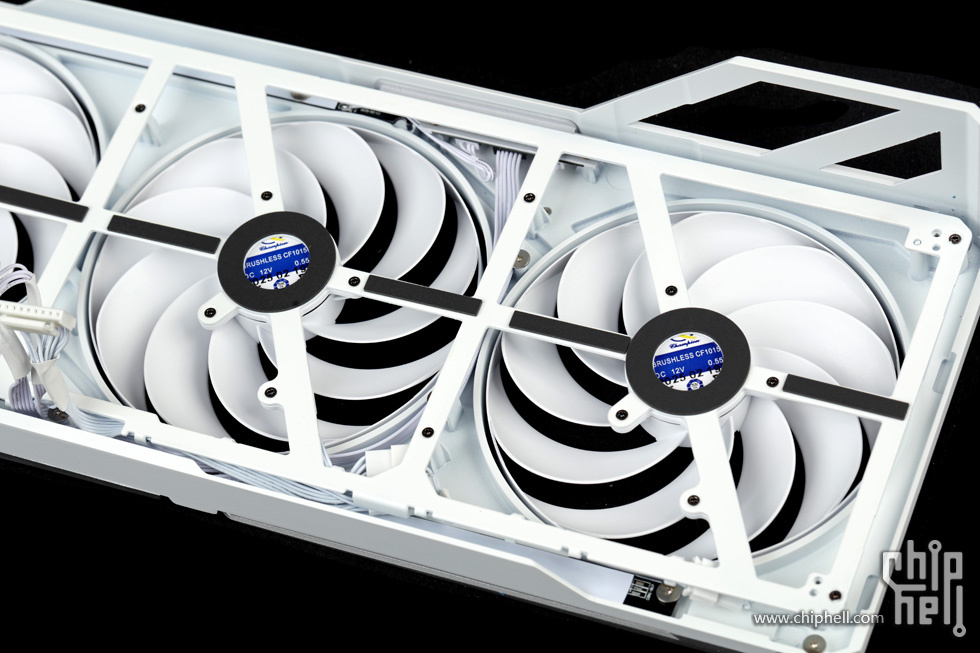

风扇面板内侧.

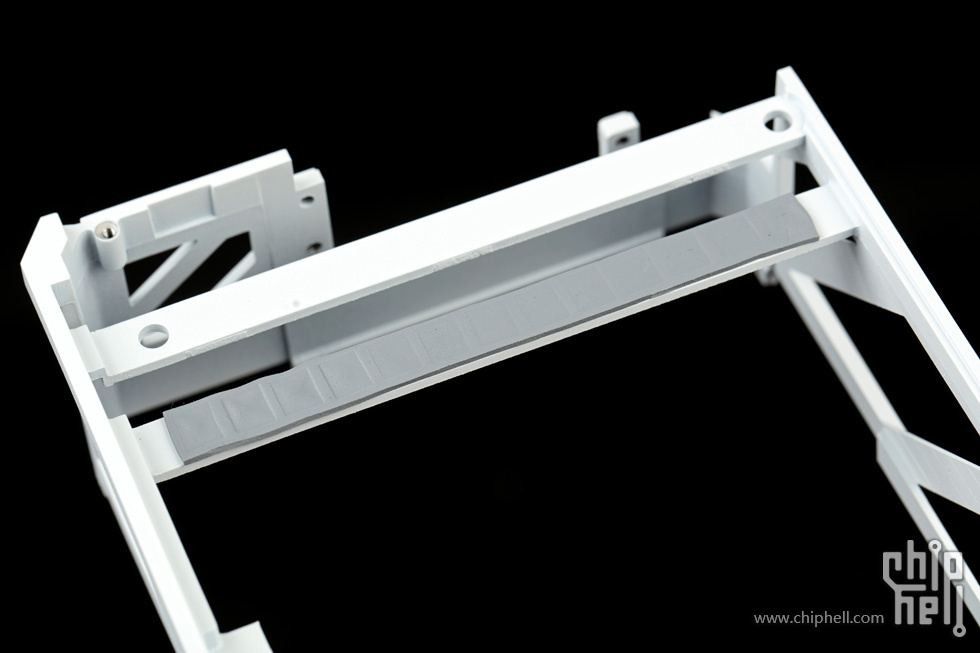

内衬的加固骨架和减震垫片.

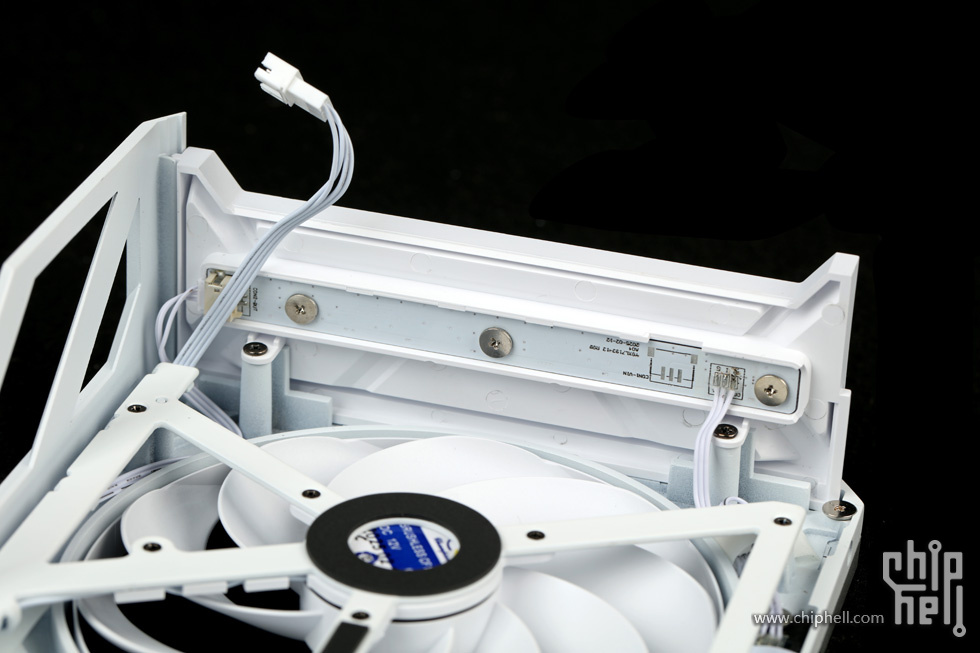

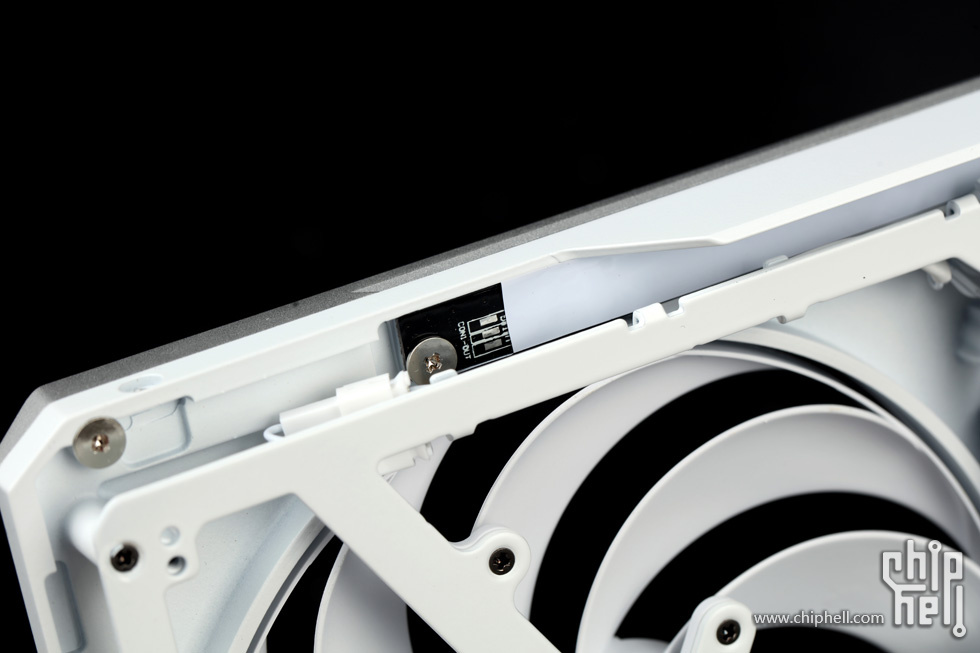

外壳的灯条子板与接线.

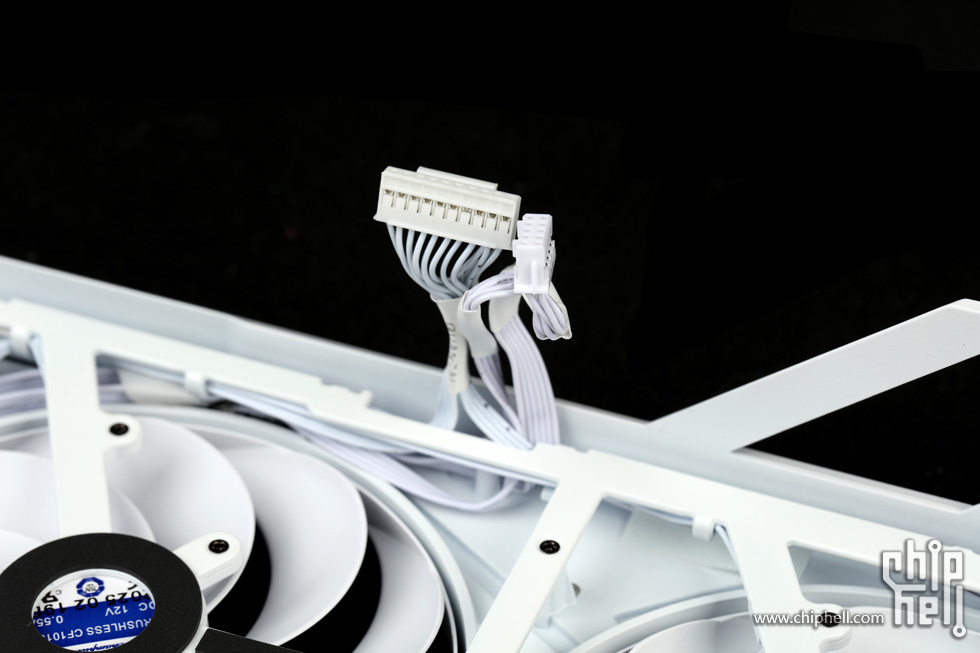

风扇接口合并为特制的大10pin接头,均保留单独的测速与调速.

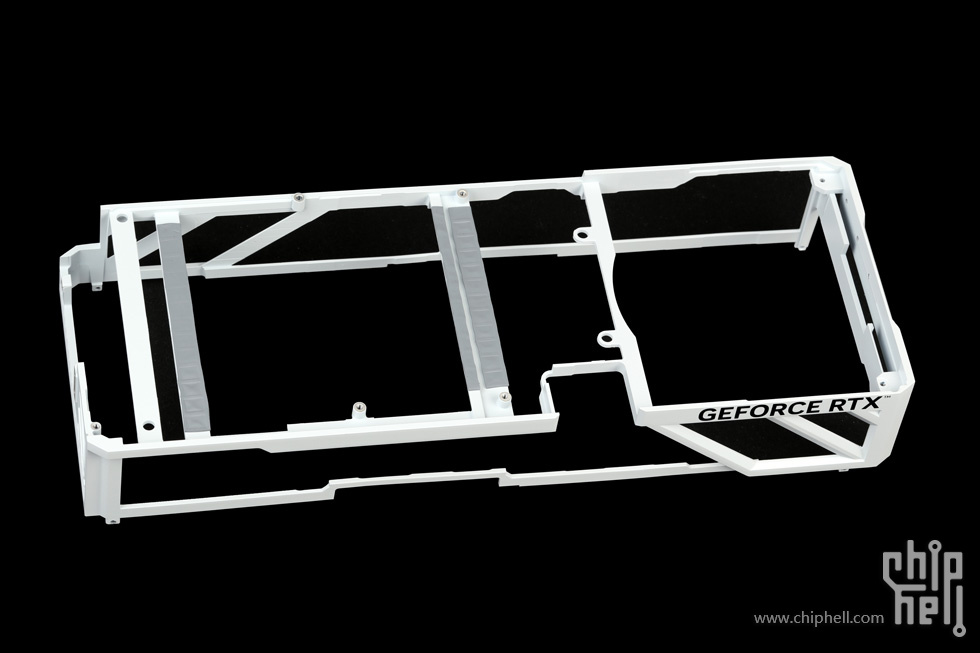

由于散热器过分庞大,需要中框骨架来平衡受力.

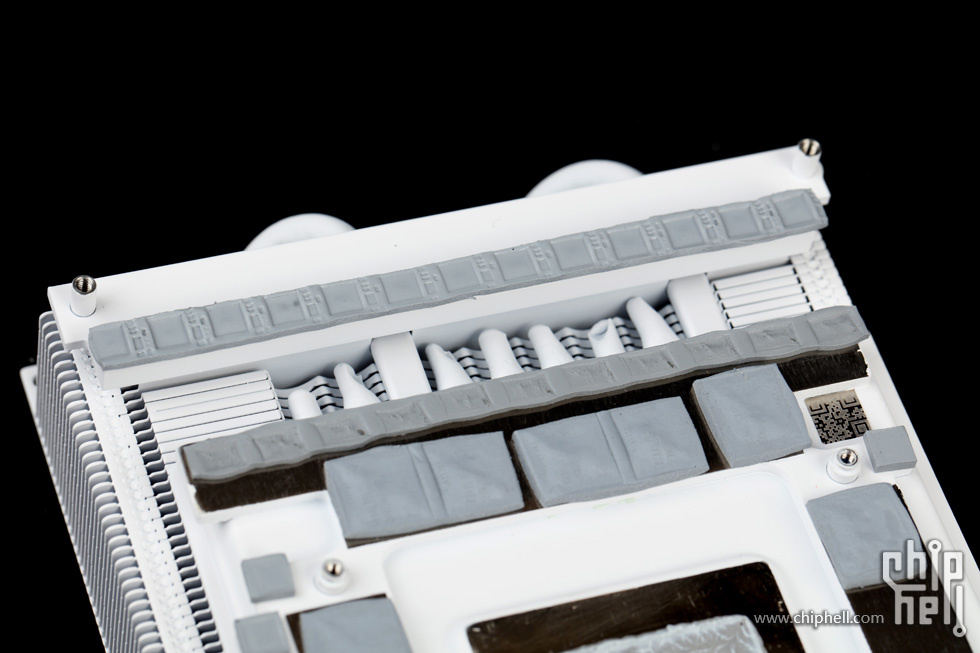

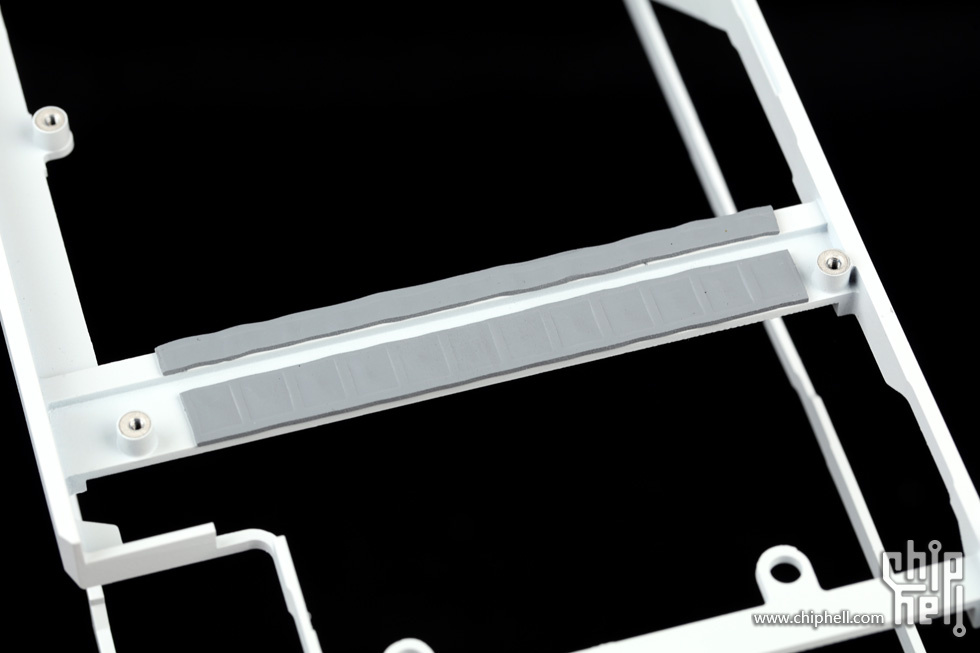

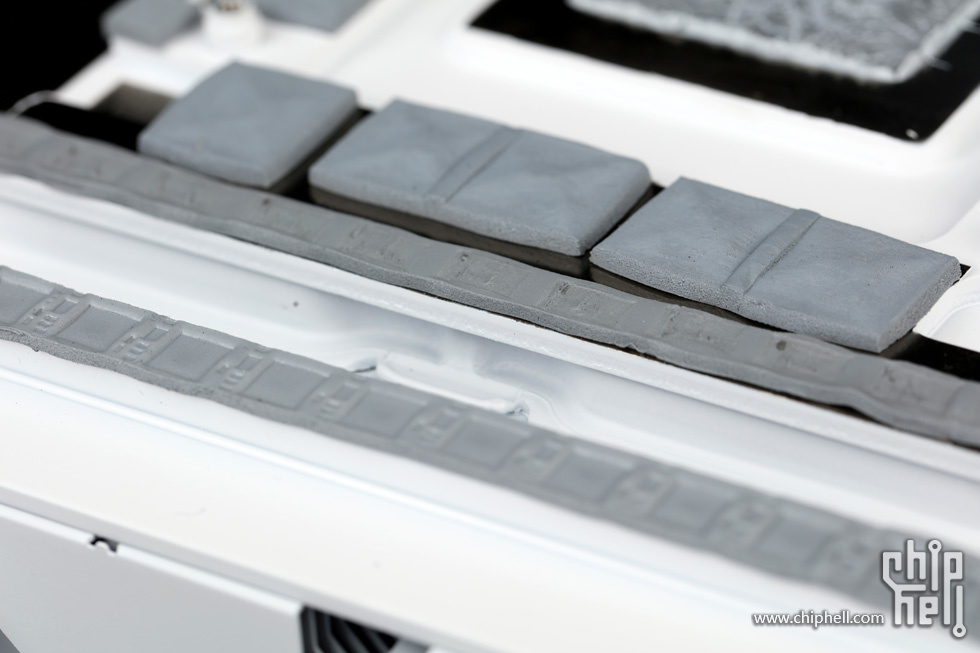

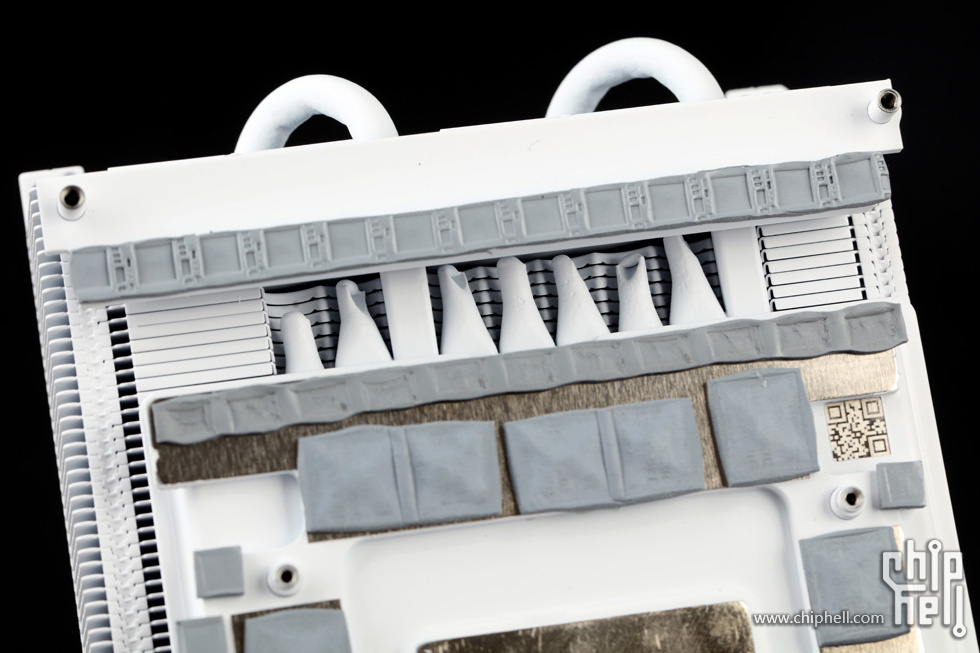

部分供电器件则由中框搭配导热垫覆盖以辅助散热.

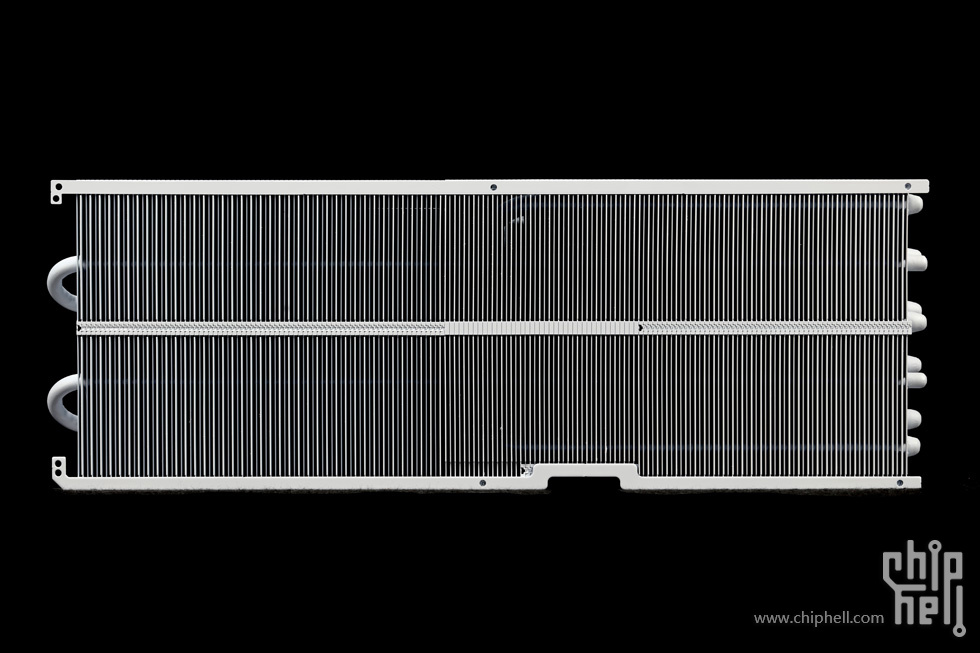

主散热器模块正面.一般大功耗旗舰级显卡才配备单段式结构.

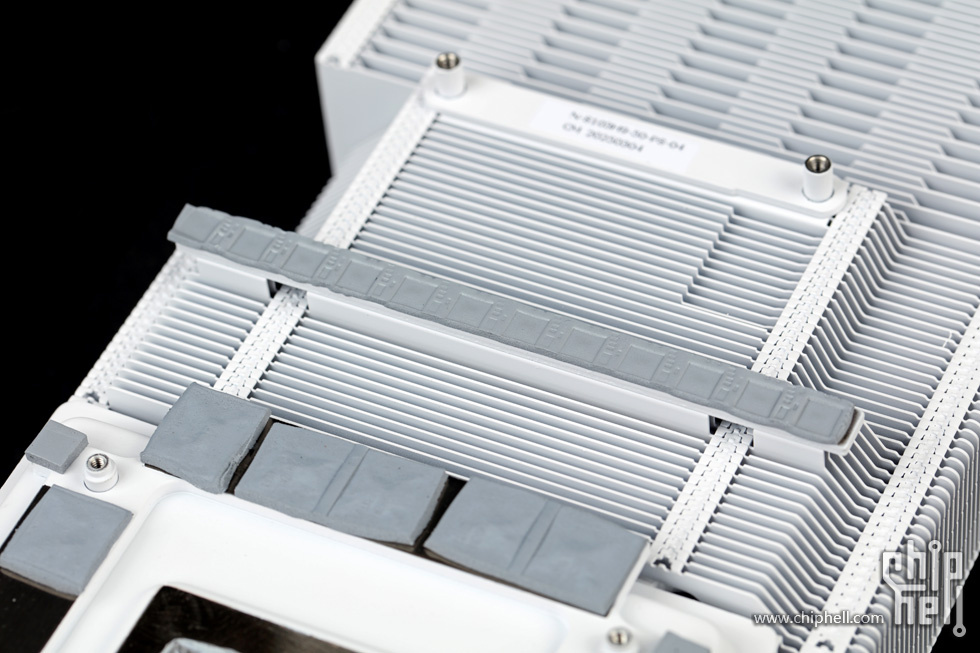

正面对扣边点的处理调整了散热片在此面的间距.

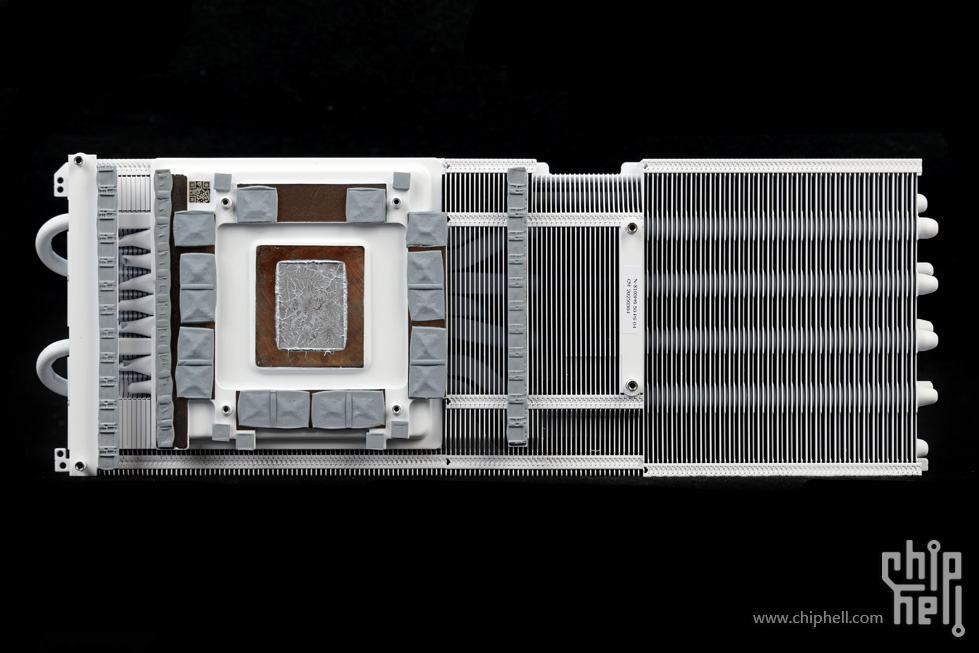

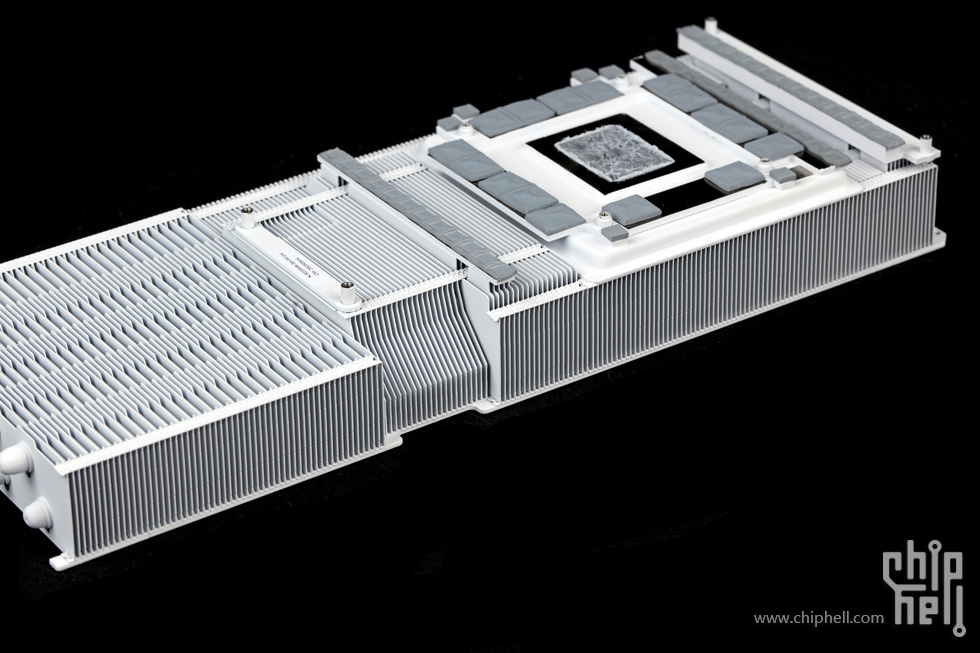

散热器底部.

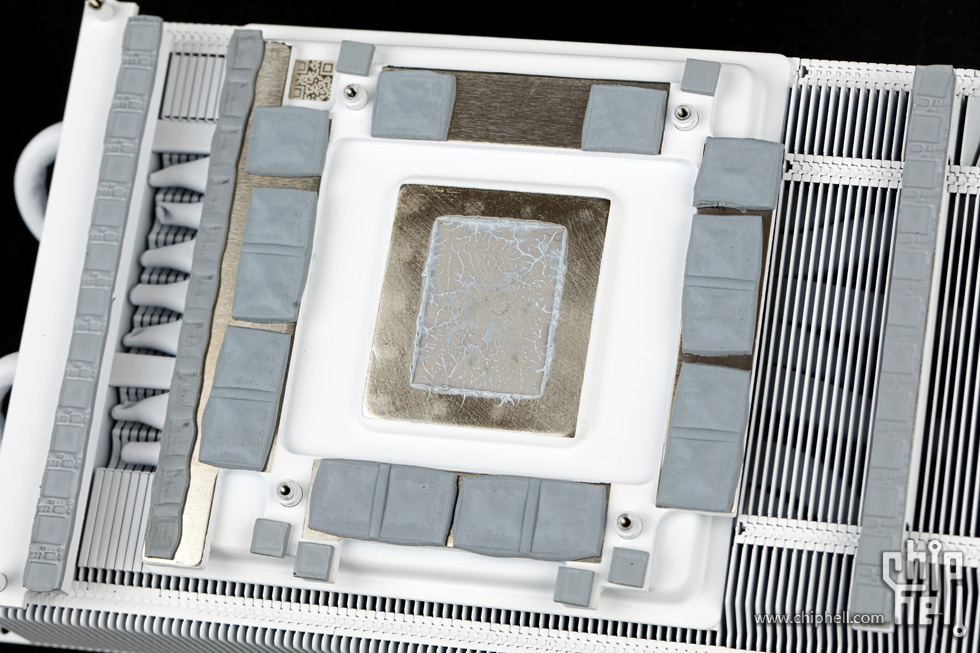

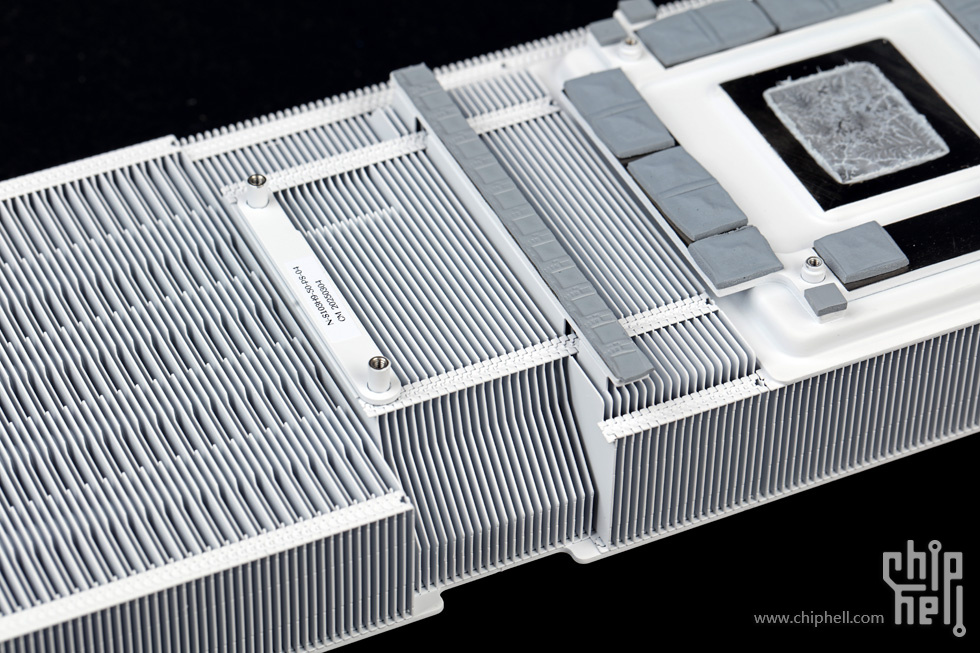

超大尺寸的VC均热板底座.除了直触GPU核心外,还搭配垫高的底座覆盖显存与部分电容.
垫高覆盖显存的底板大致仍在均热板区域内.
VC均热板标志性的“小尾巴”.

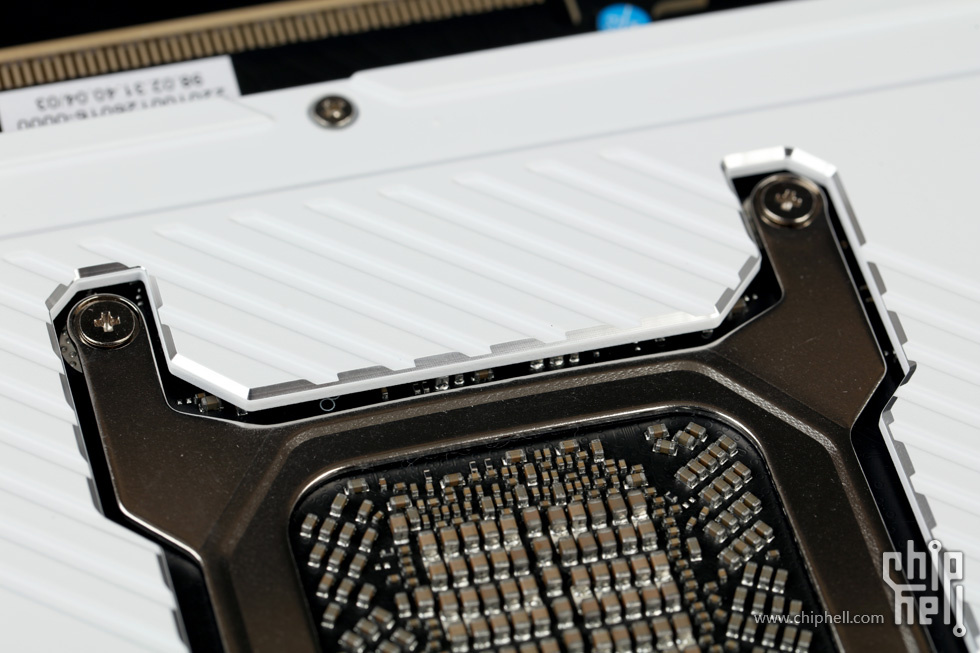

覆盖供电MOSFET的底座依旧直接焊接在主散热模块的散热片之下.

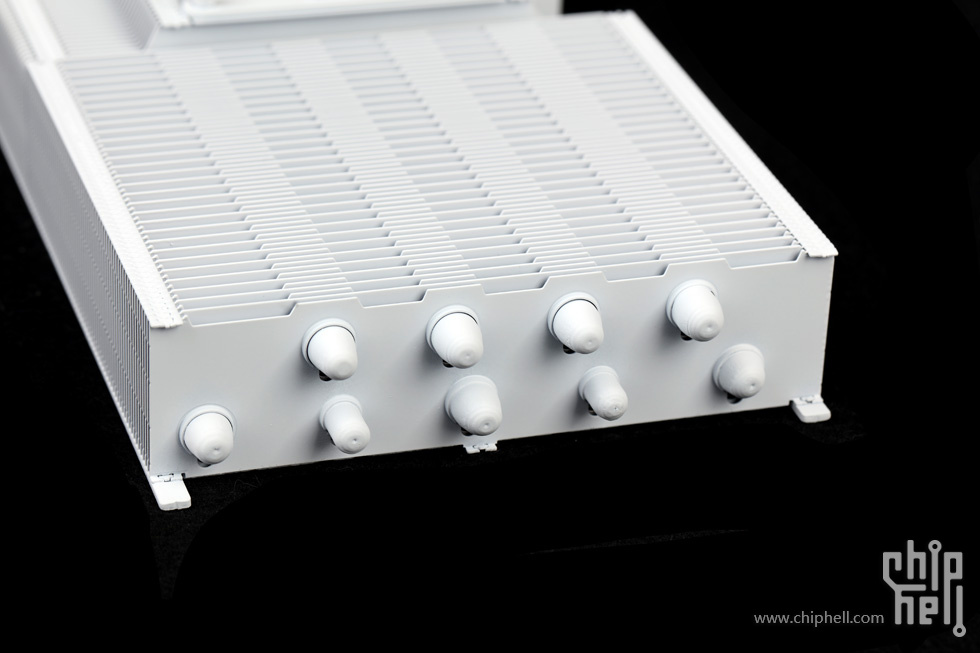

搭载七条8mm热管和两条6mm热管.

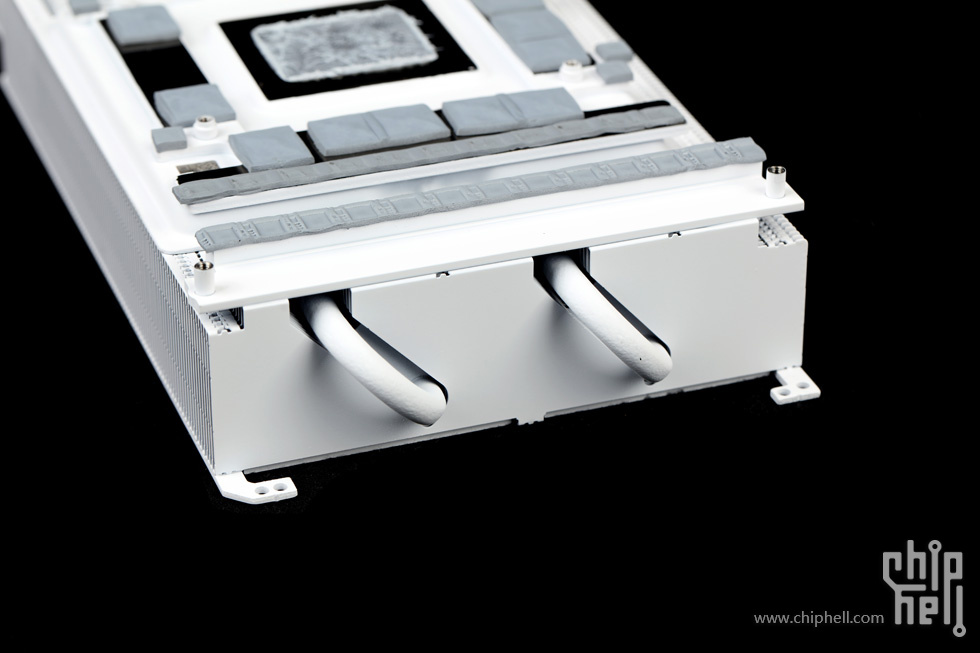

两条6mm热管从外侧回穿.

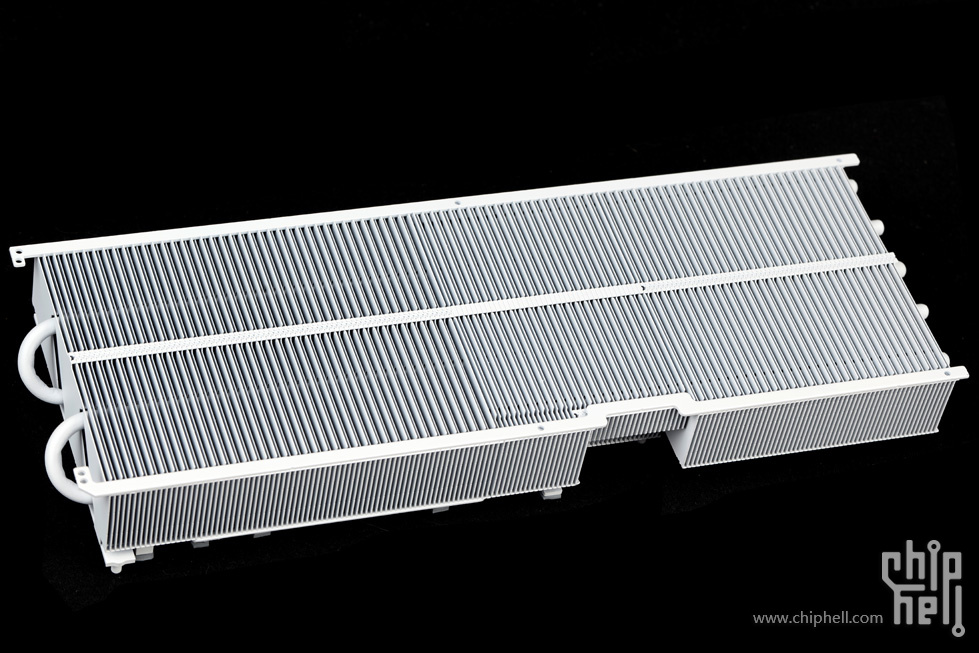

九条热管在在散热器中间位置改变走向分为上下两层.

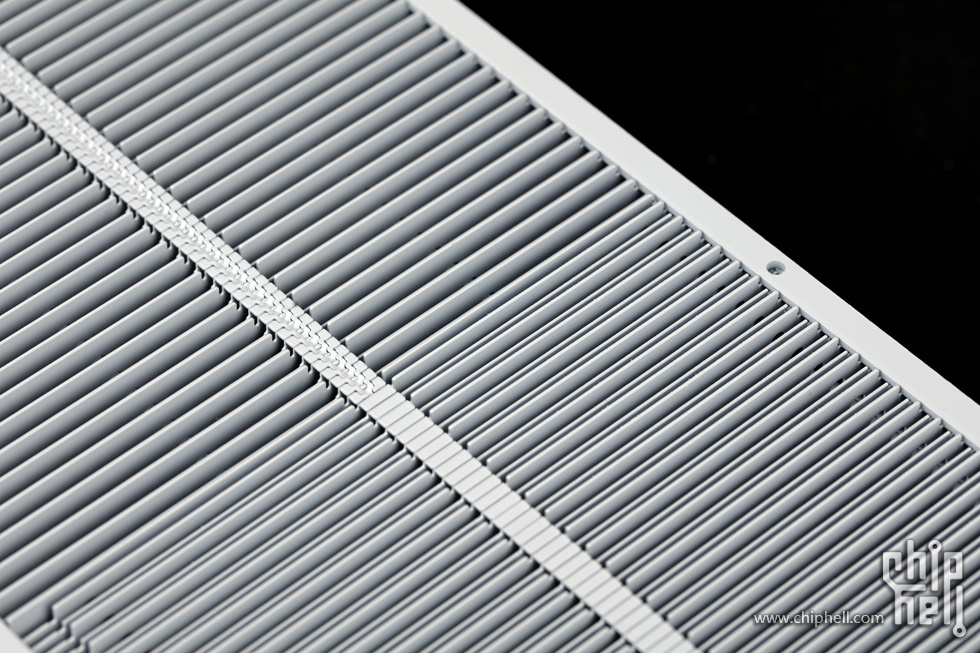

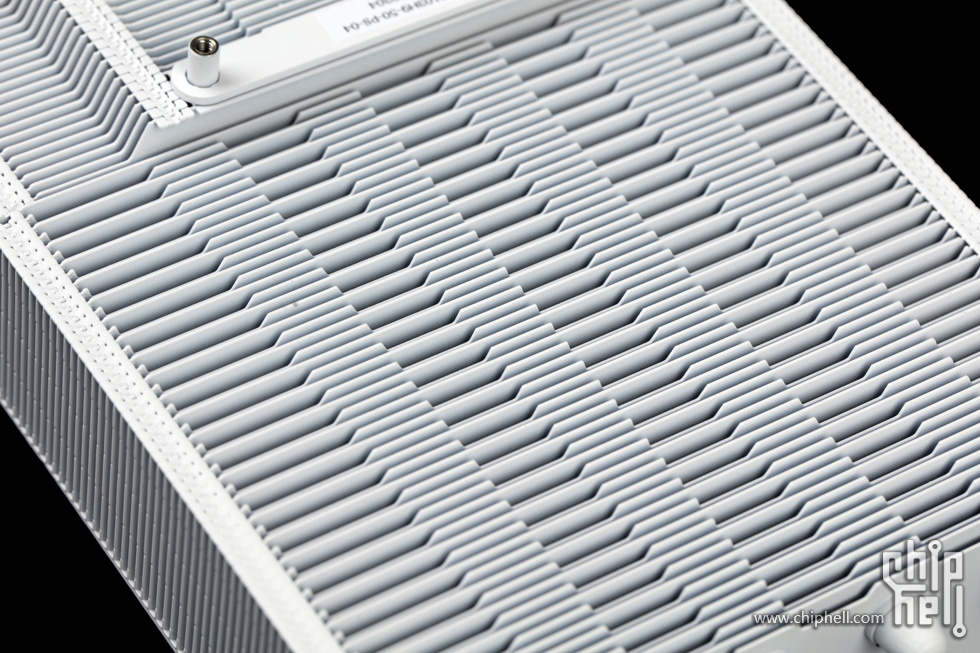

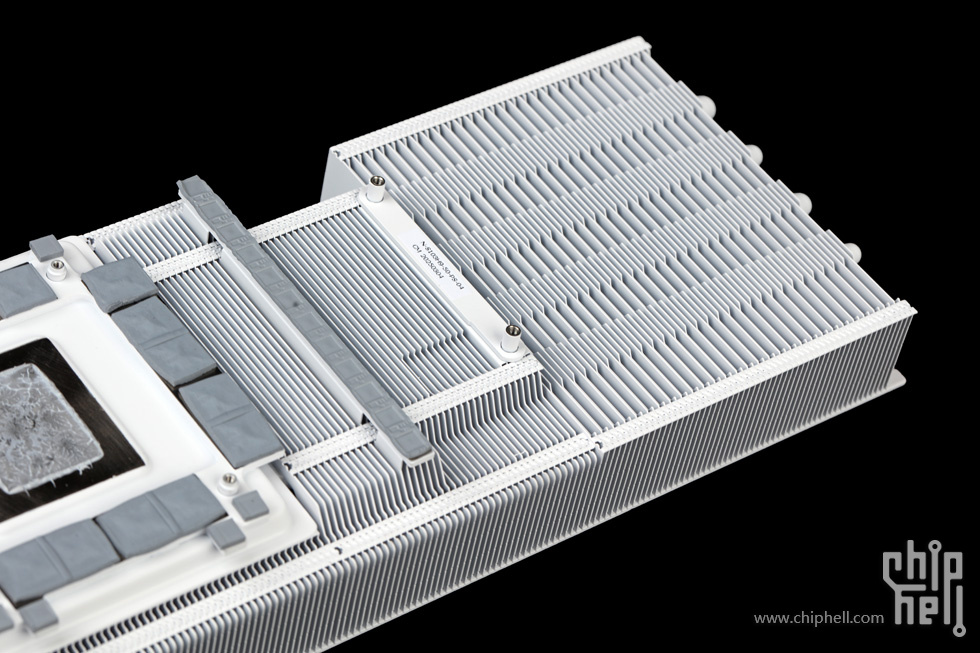

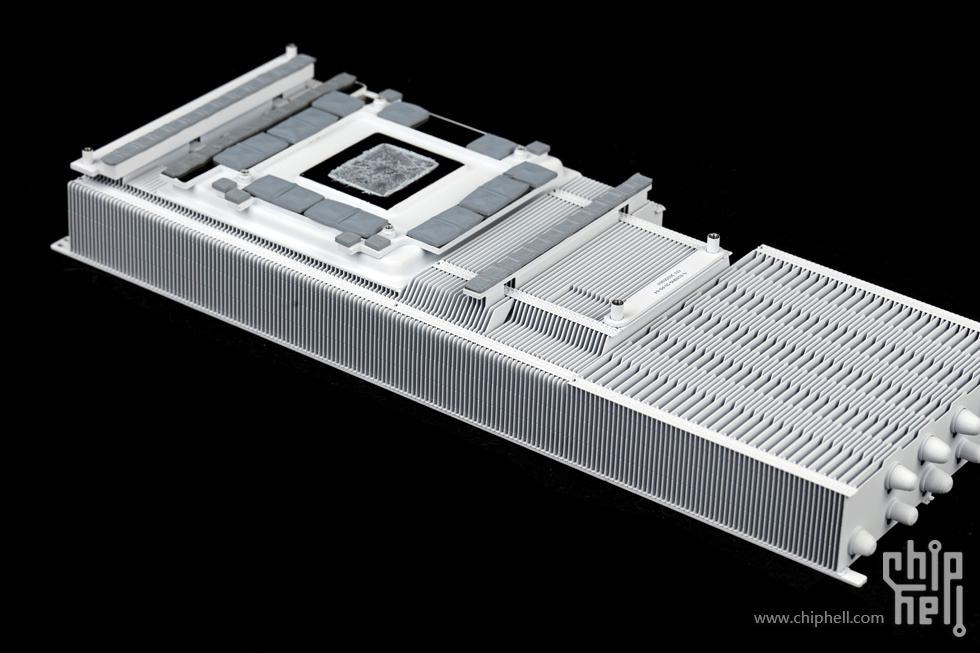

散热器后半段.配合板型,中框和接口位置不断调整了散热片的高度.并对边角做了圆角处理.
后半为配合风扇与正面做了相似的间距与边缘调整.

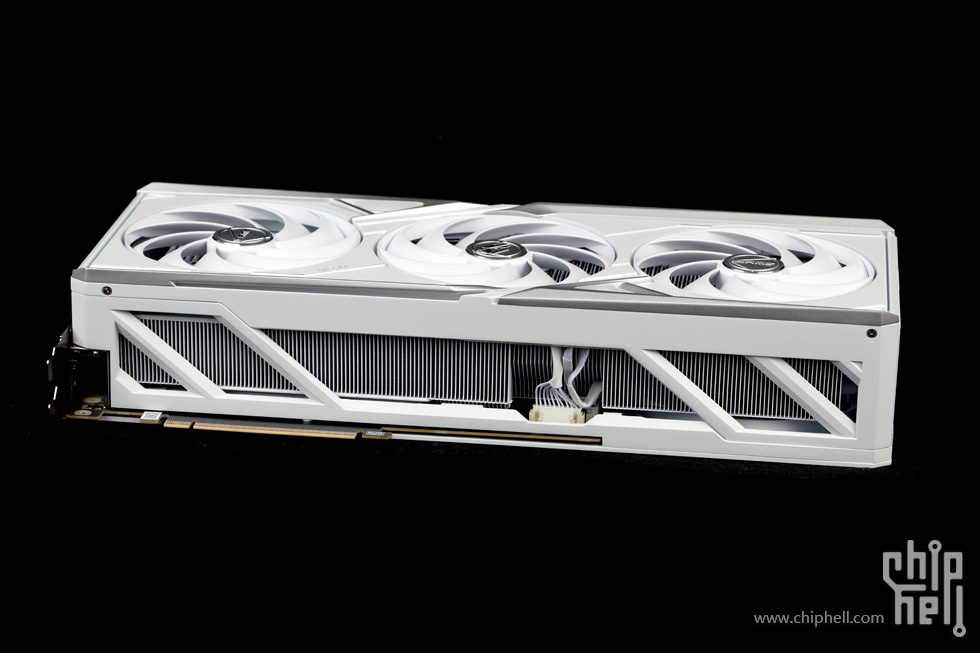

散热器排风的两侧.

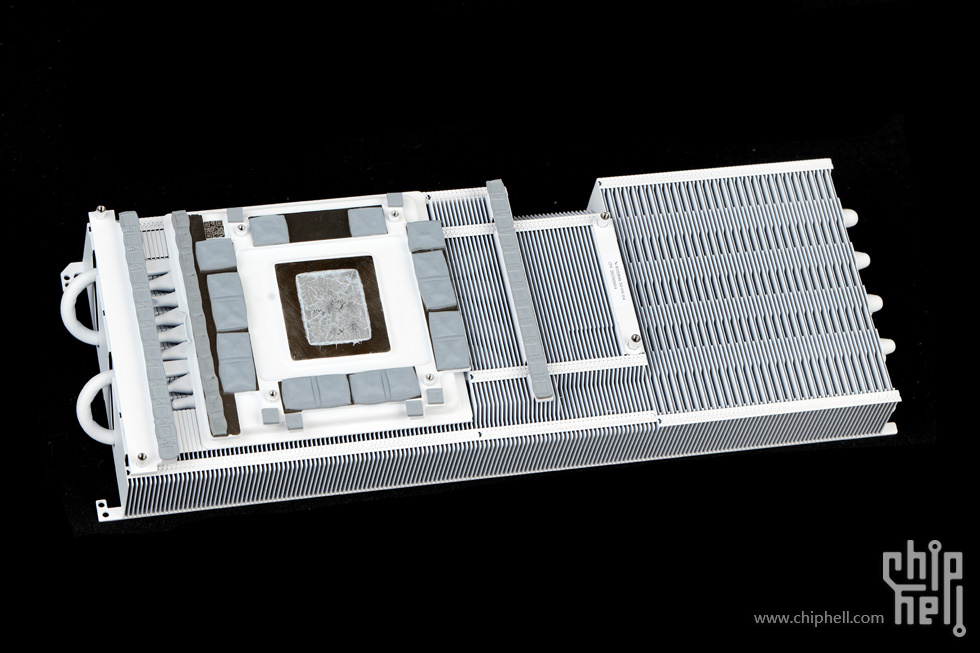

完整的俯视和侧视角度可以能够更方便观察整体结构.

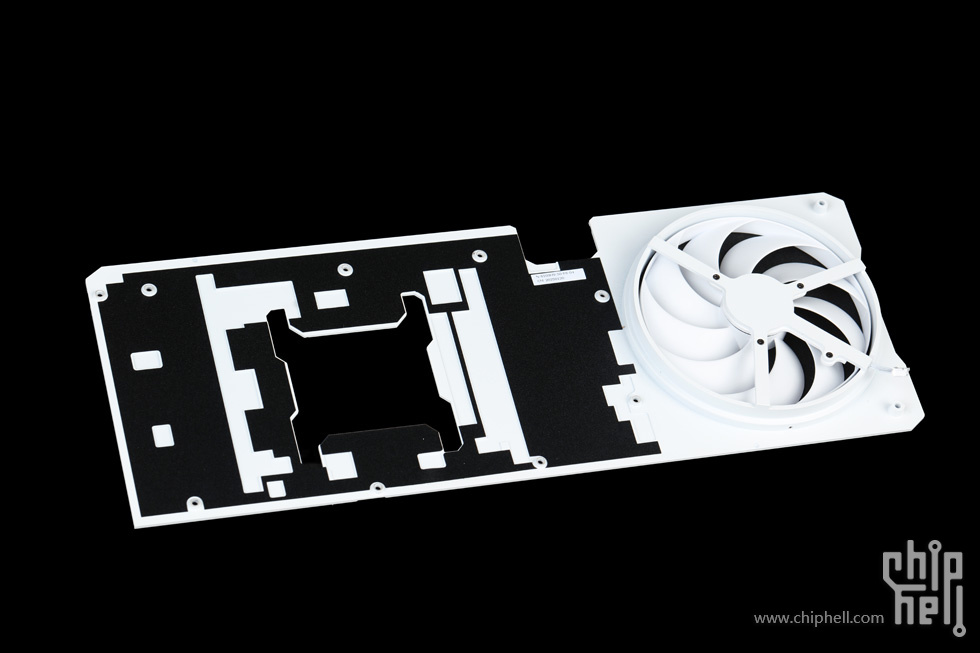

背板内侧.
背部风扇固定在背板支架上.

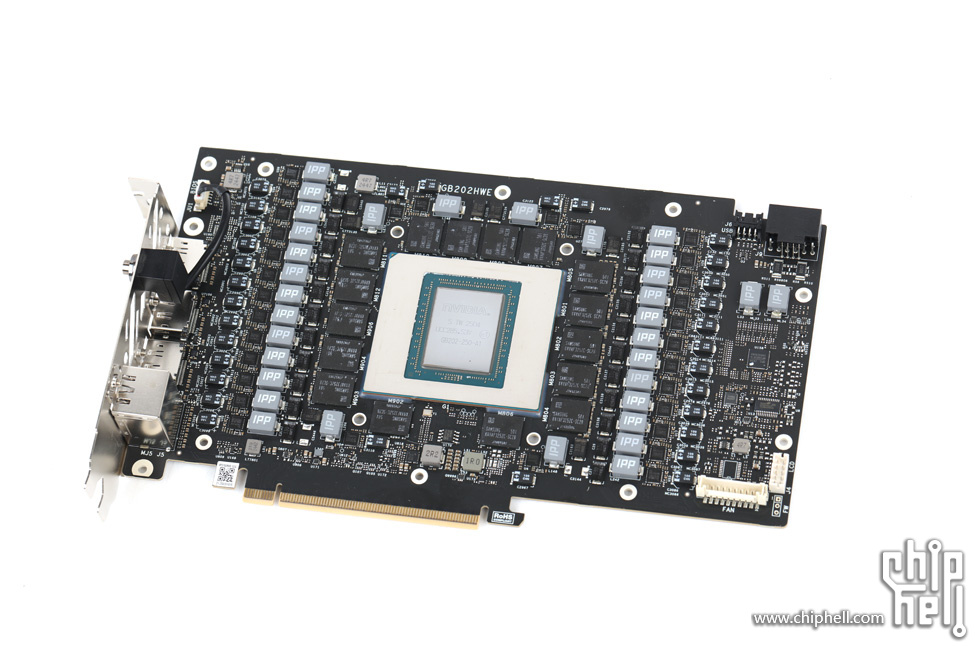

板卡正面.

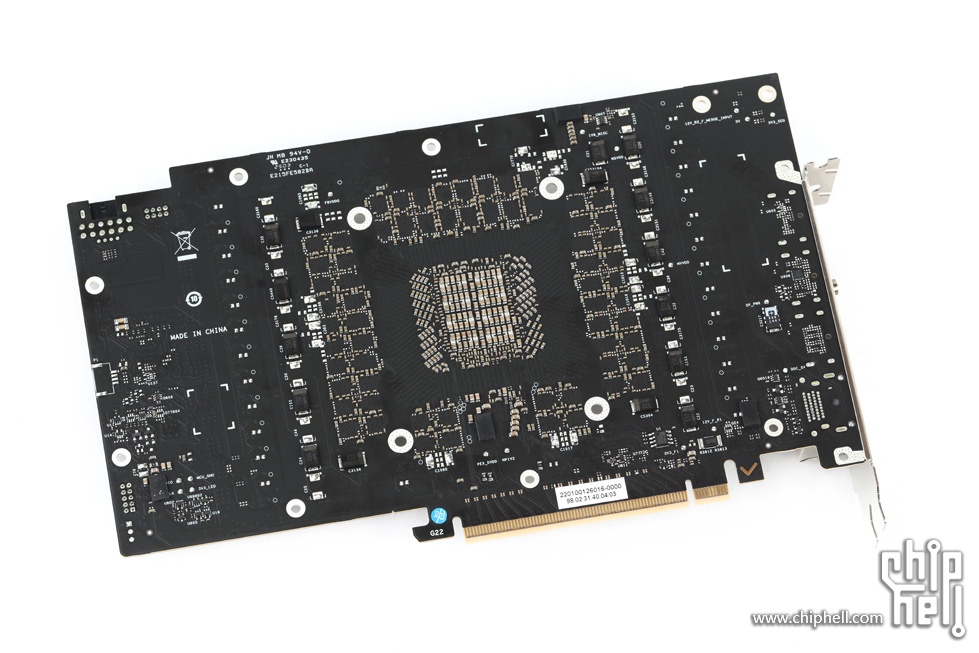

板卡背面.

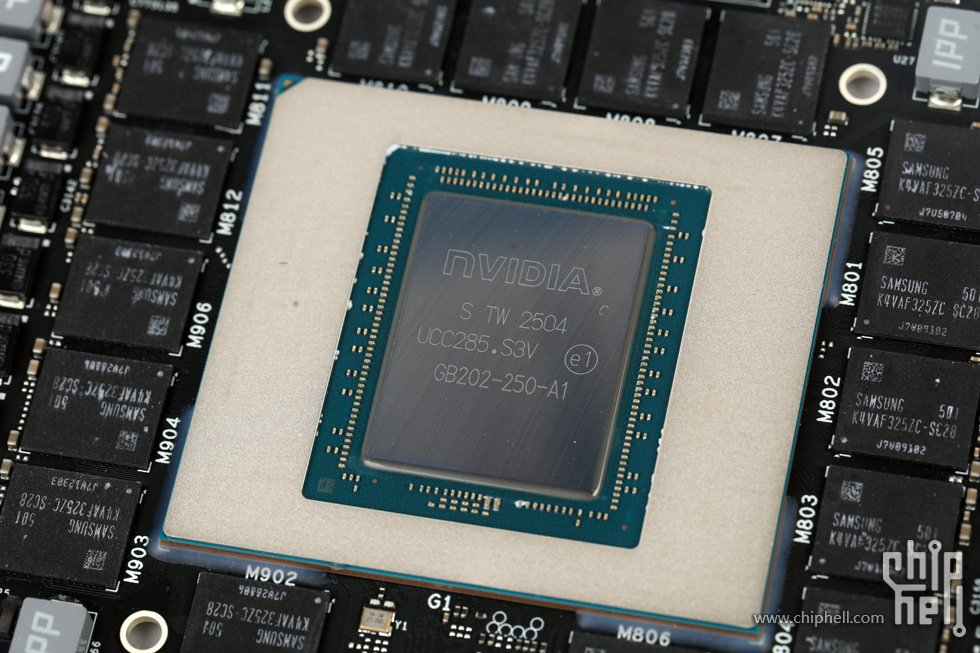

对应GeForce RTX 5090 D的GB202-250 GPU.

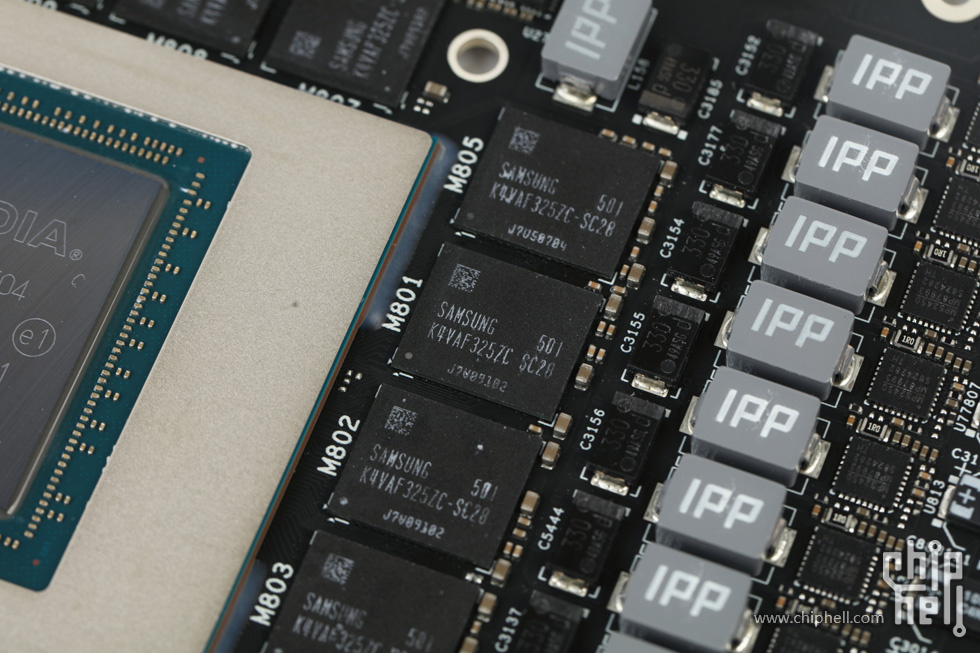

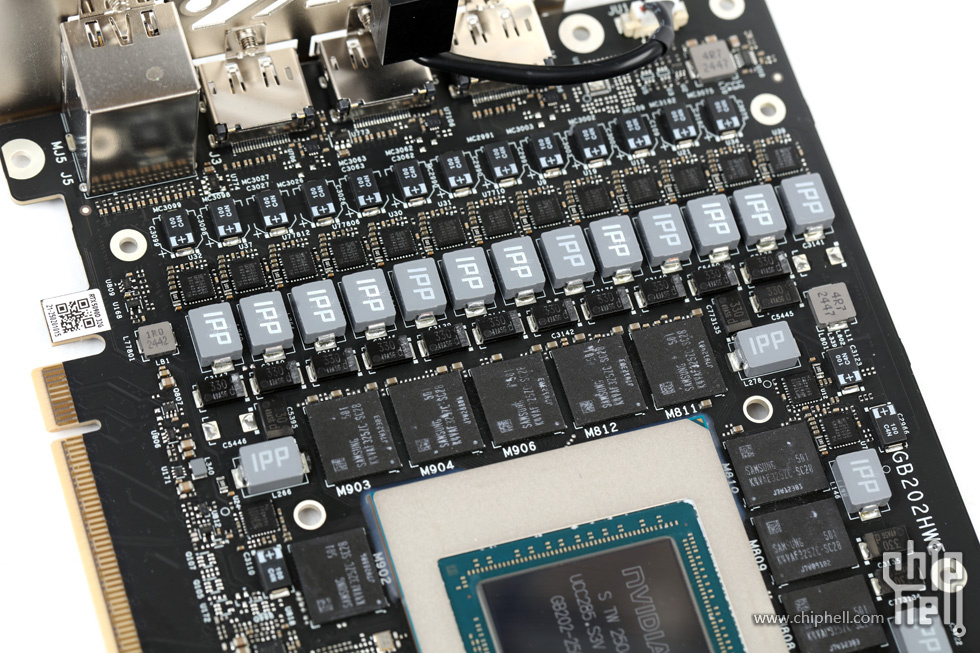

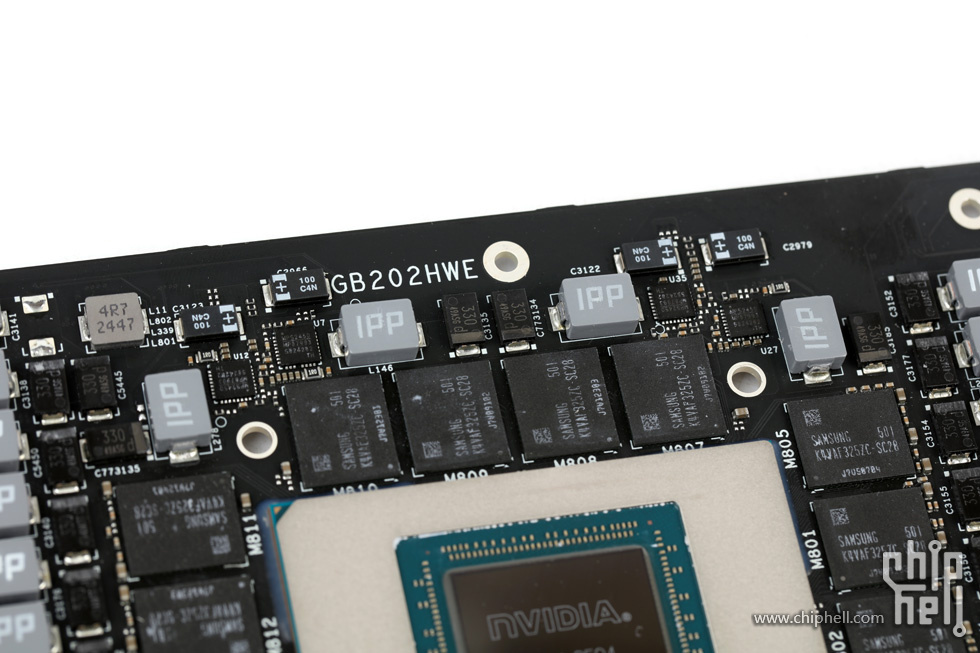

显存由16片Samsung 16Gb 28Gbps GDDR7颗粒组成32GB 512bit 28Gbps的配置.单面布局.

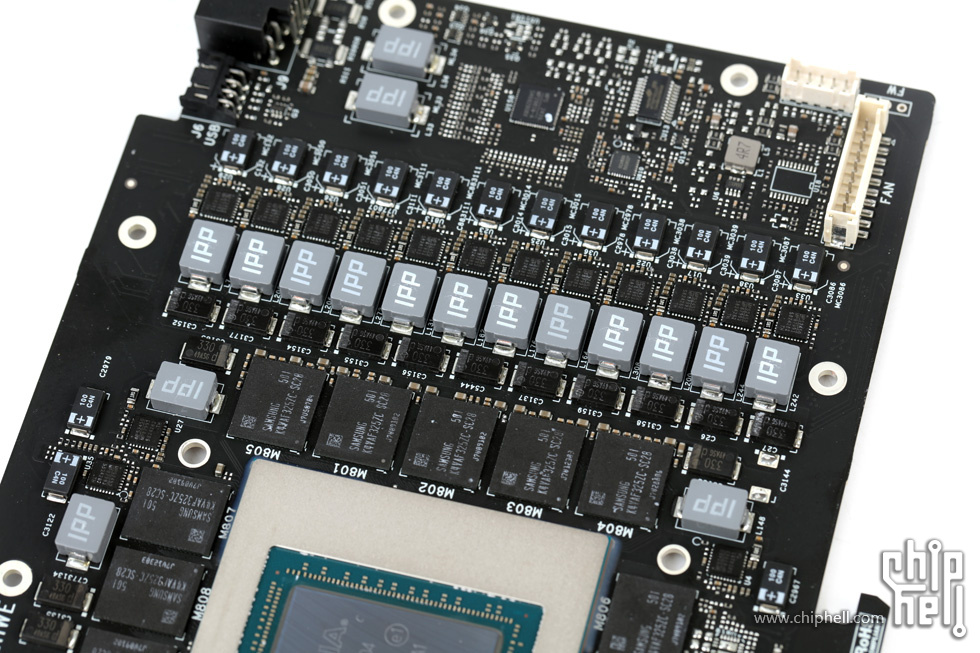

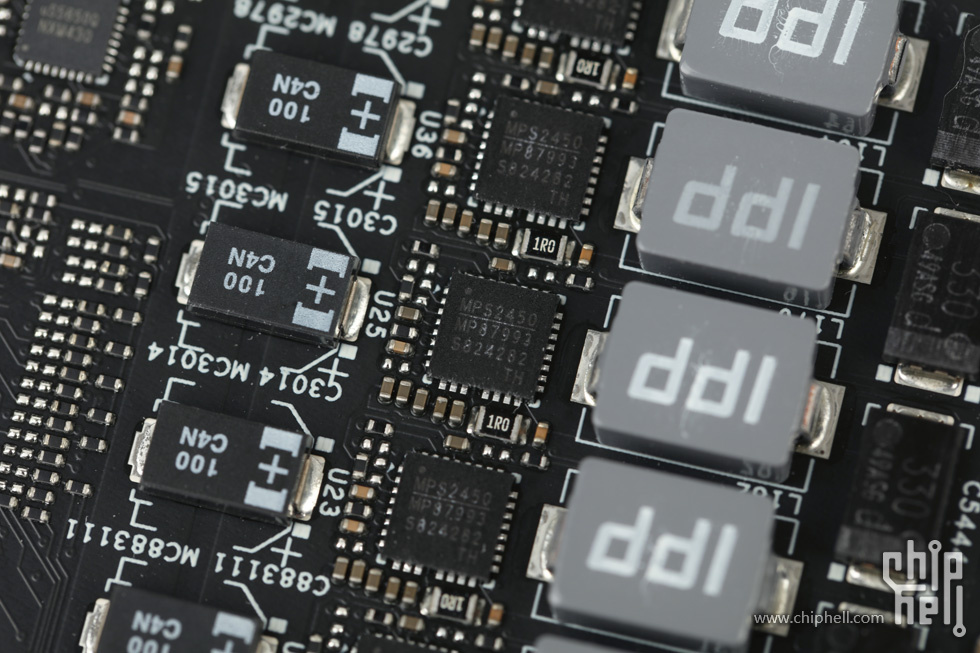

24相GPU供电和7相显存供电.

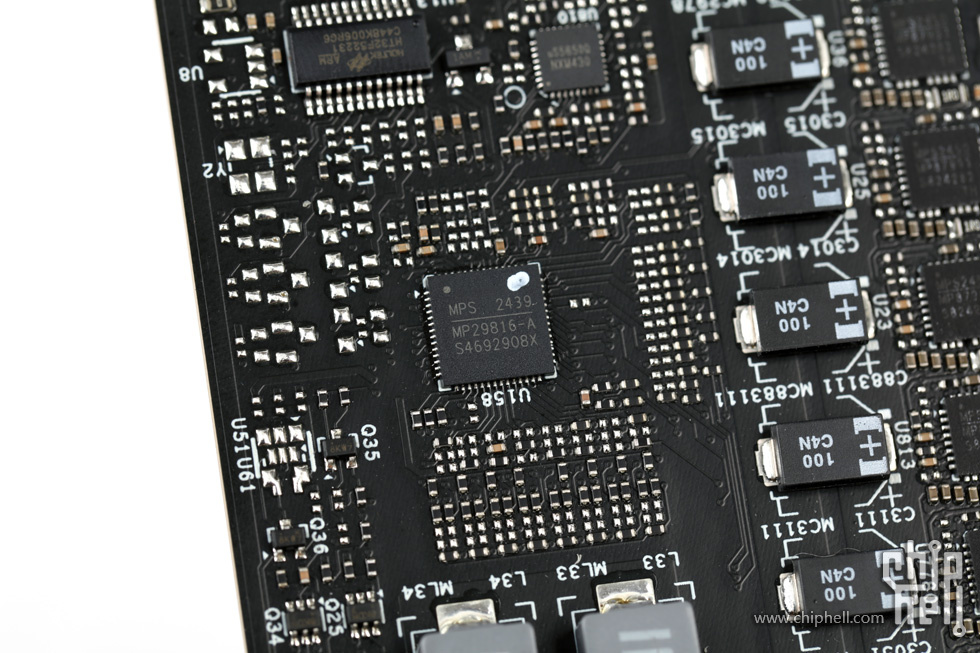

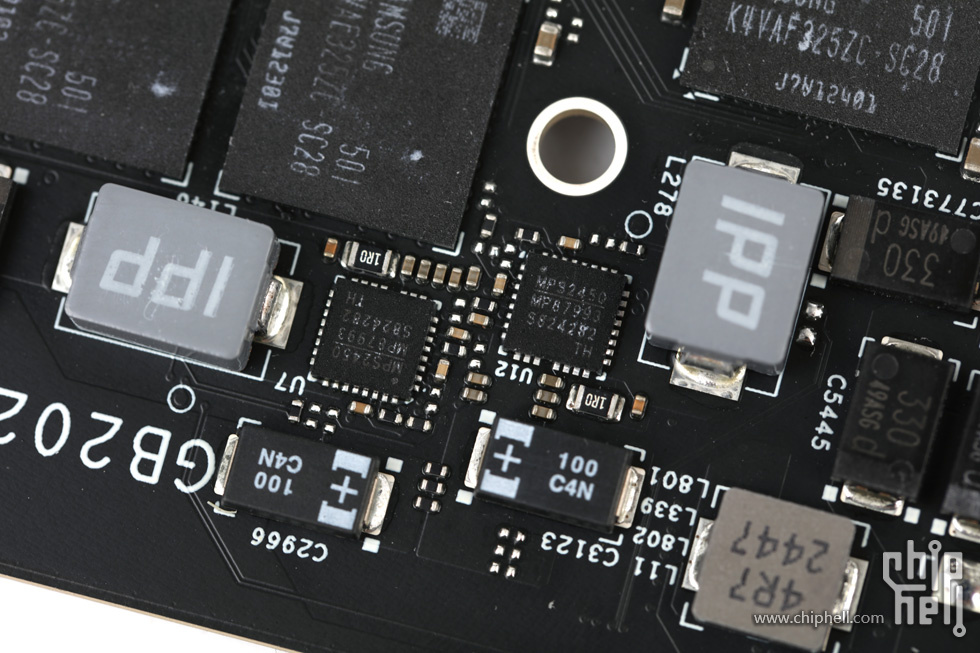

GPU供电主控MPS MP29816.
每相均搭配一颗MPS MP87993 DrMOS MOSFET.

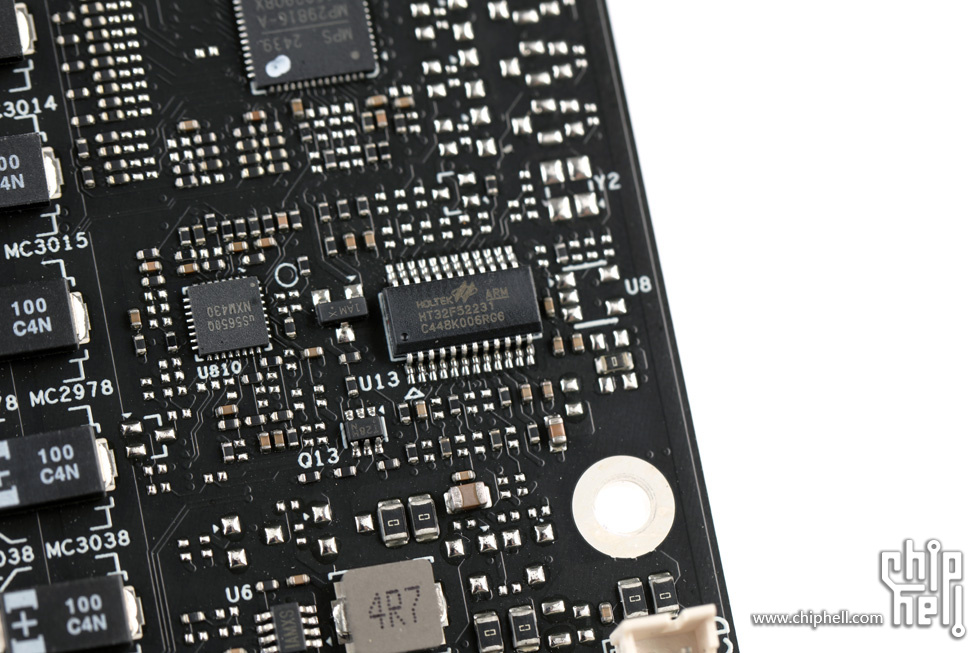

用于灯光控制的Holtek HT32F52231.
|
