ASUS TUF B850M-PLUS WIFI7 W评测

2025-8-20 07:00| 发布者: nApoleon| 查看: 40970| 评论: 21|原作者: flysex|来自: www.chiphell.com

摘要: 近期,华硕推出了全新的ASUS TUF B850M-PLUS WIFI7 W.作为B850芯片组的主流级M-ATX主板,它从饱受诟病的2槽位PCIe插槽修改为了1槽位,同时换装了银白配色,在颜值和性能之间取得了不错的平衡.下面来看看这块TUF系列的主 ...
产品解析
外包装为银白拼色包装,并印有其TUF系列的LOGO.


附件包括贴纸一张,说明书一本.


以及TUF系列的宣传册.

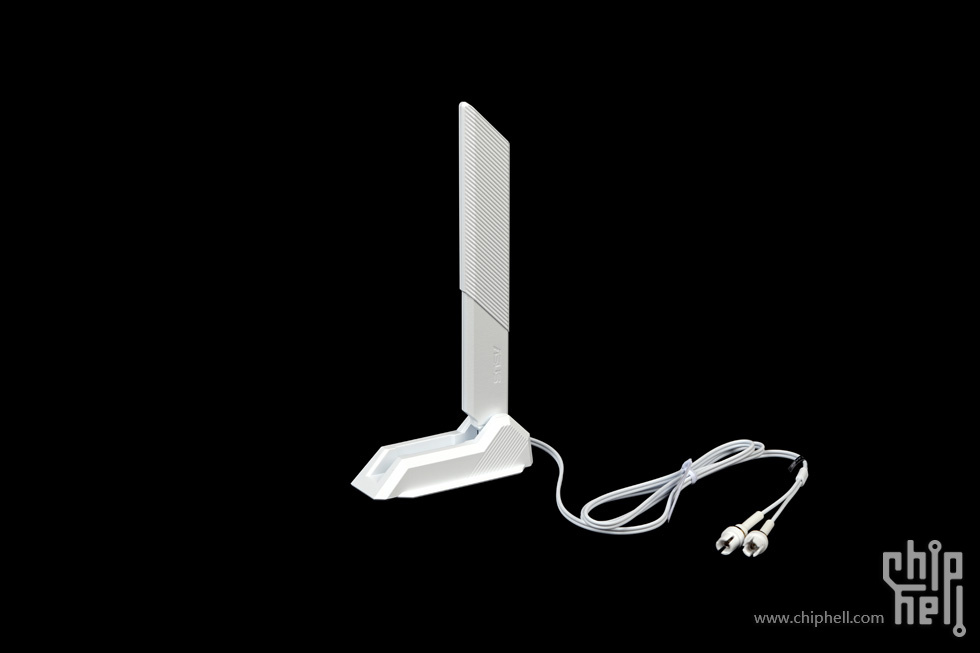

立式Wi-Fi天线一副.

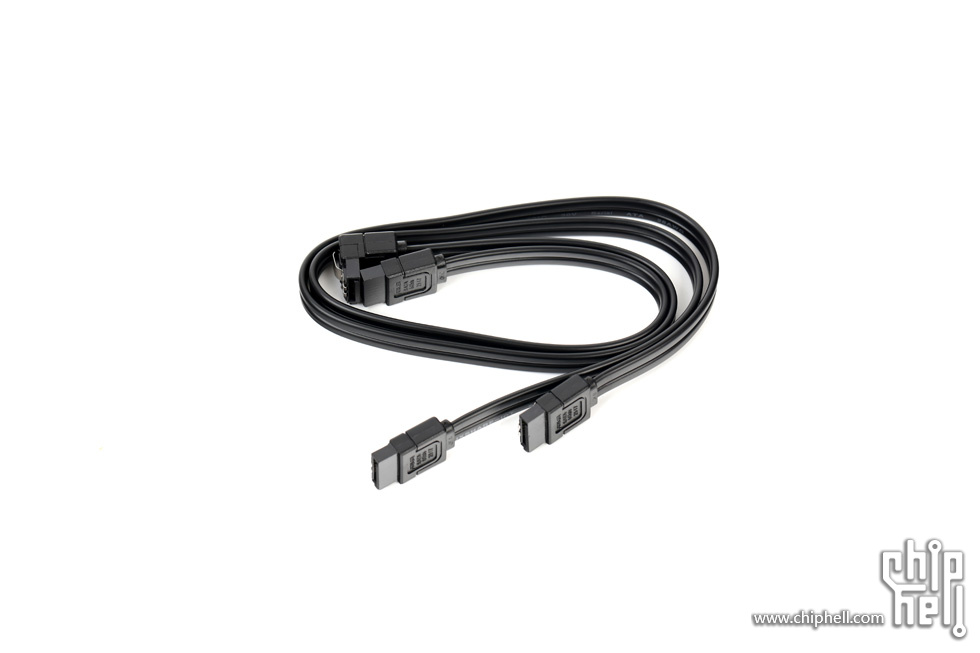

SATA硬盘线两根.

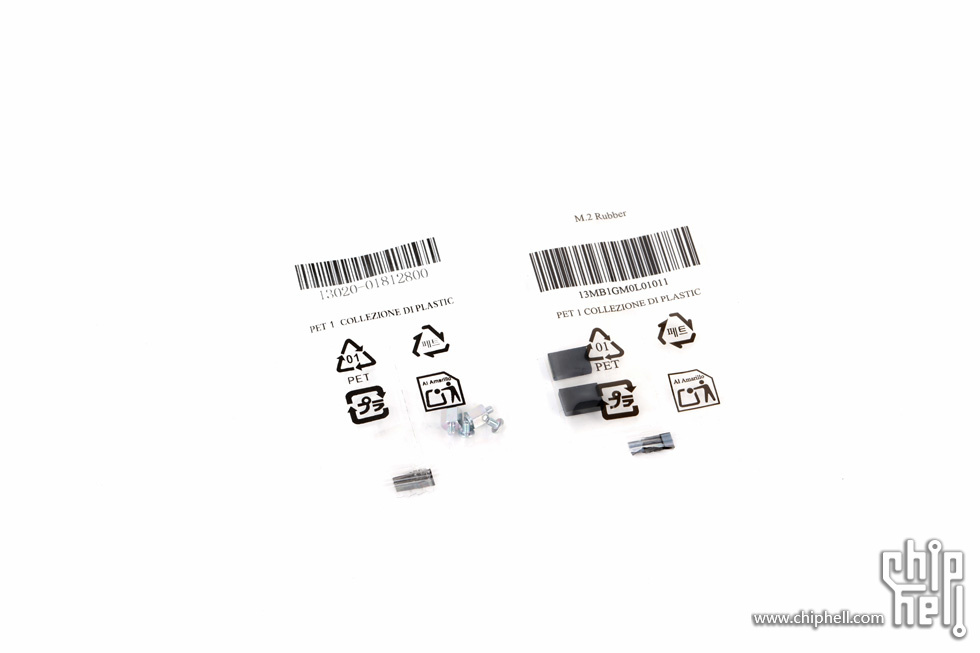

对应配套数量的M.2 SSD安装槽附件.

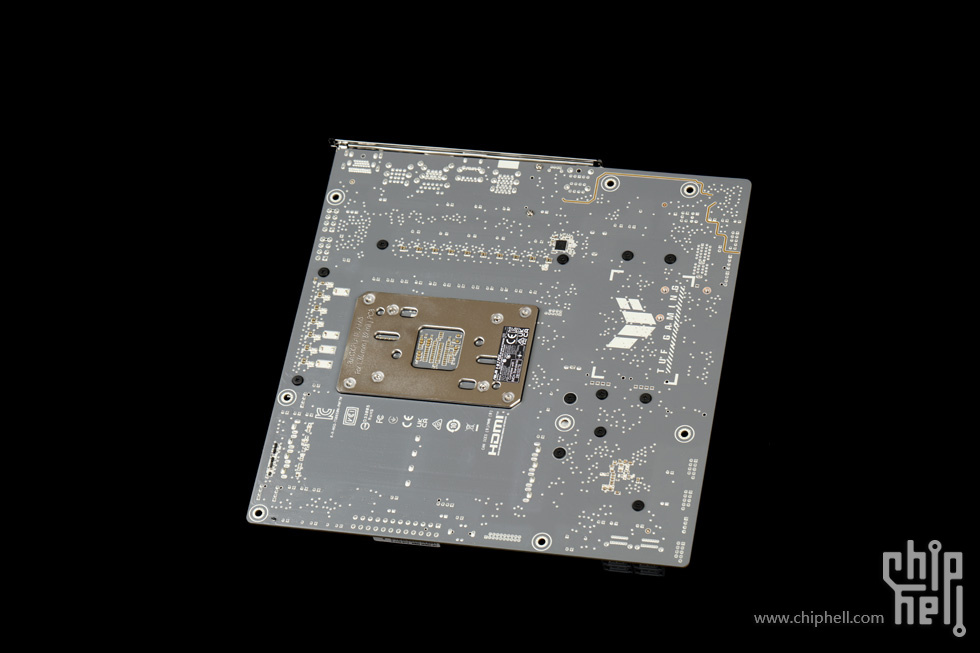

主板本体,背面采用无背板设计.

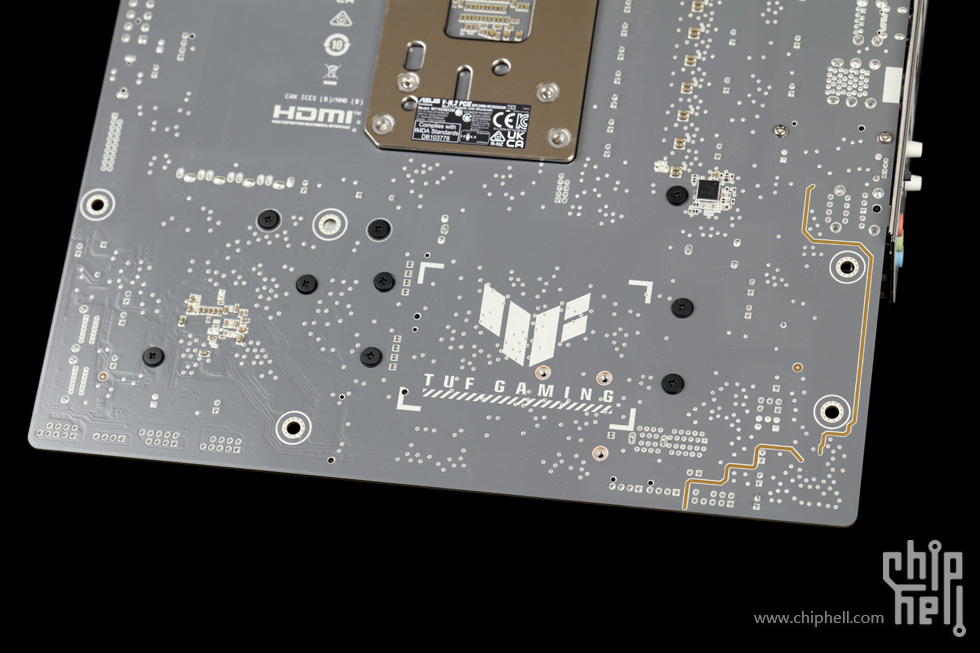

整体PCB采用灰色底色,并在底部配有TUF系列的LOGO和标识作为装饰.


主板正面,则是TUF系列全新的银白配色方案.

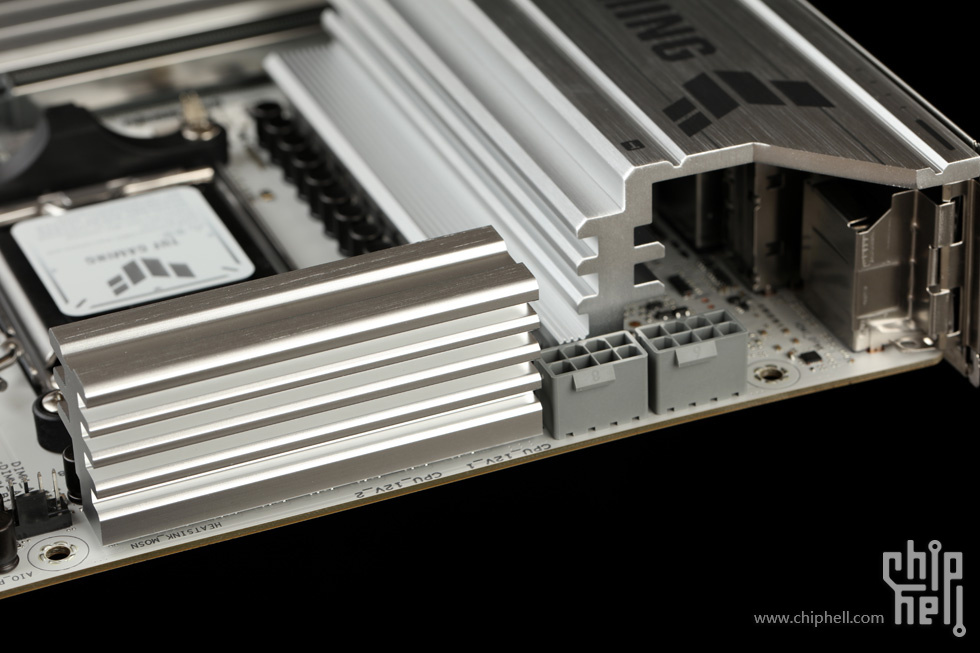

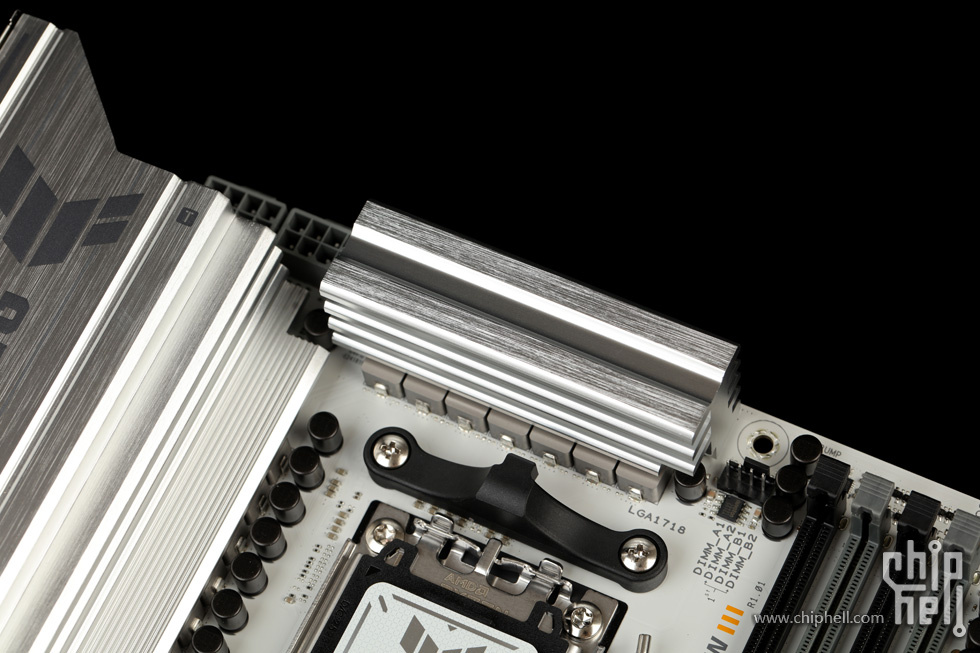

CPU供电和散热模组,采用主流的两段式L型排布.


两段的散热模块侧面均设有多道横向开槽以增加散热面积,并搭配几道经典斜切开槽起到装饰用途..



背面视角,可以看到其背部和内侧还有额外的散热开槽设计.

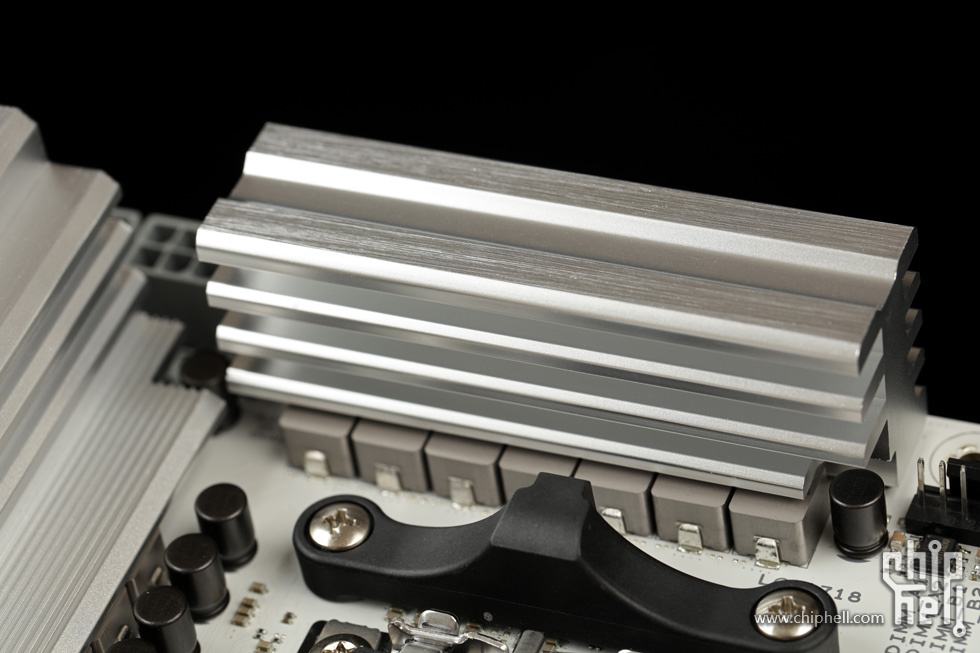

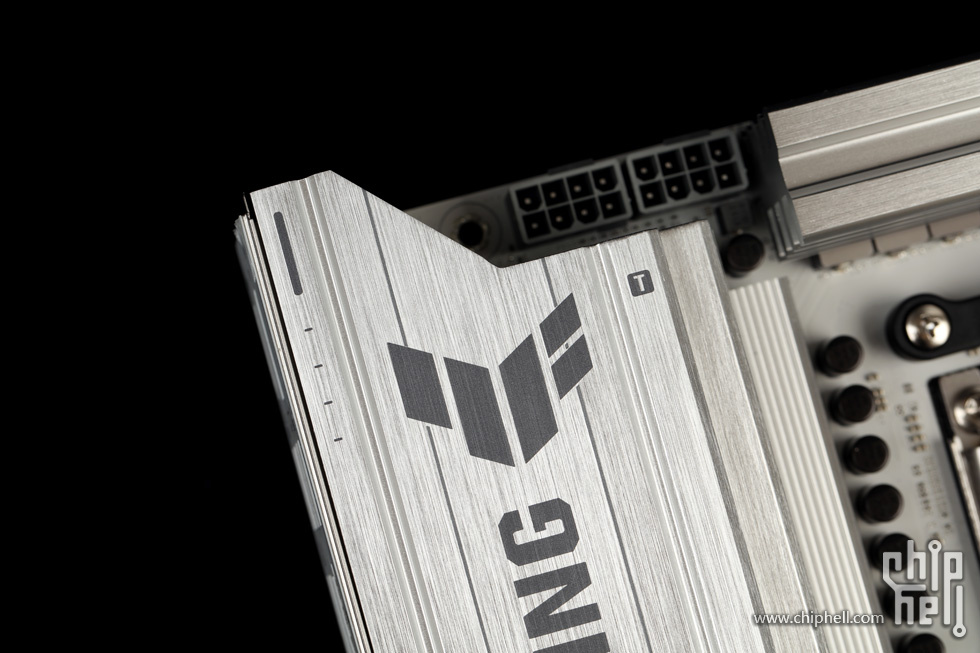

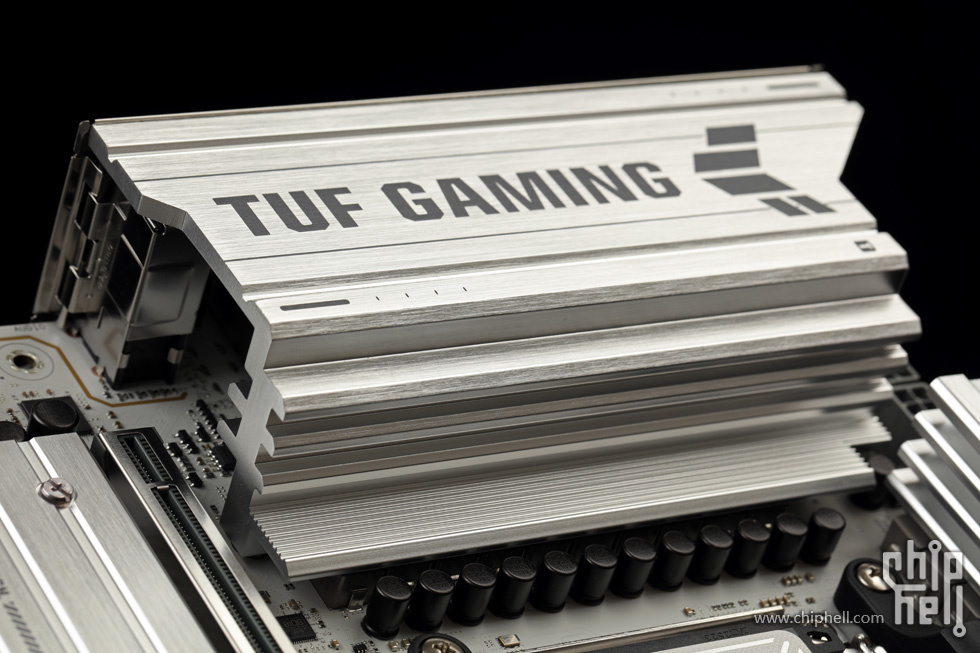

顶段散热模块表面没有任何装饰图案,整体外观造型也只有中间一道凹槽的设计.

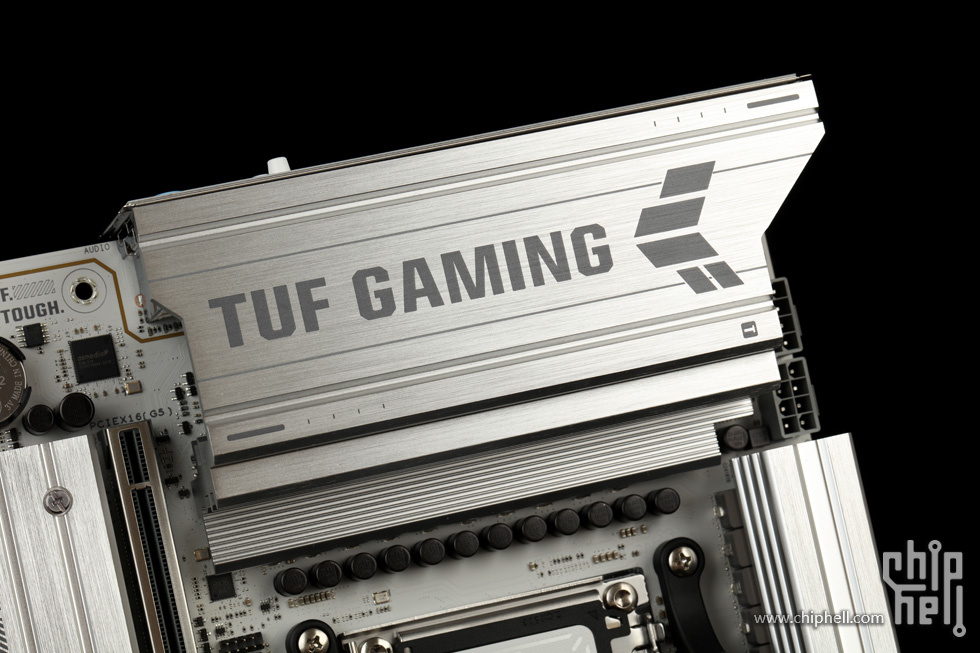

后I/O上盖采用散热模组一体式设计,表面设TUF系列的装饰元素.


同样为银白配色,上方有TUF系列的LOGO标识.

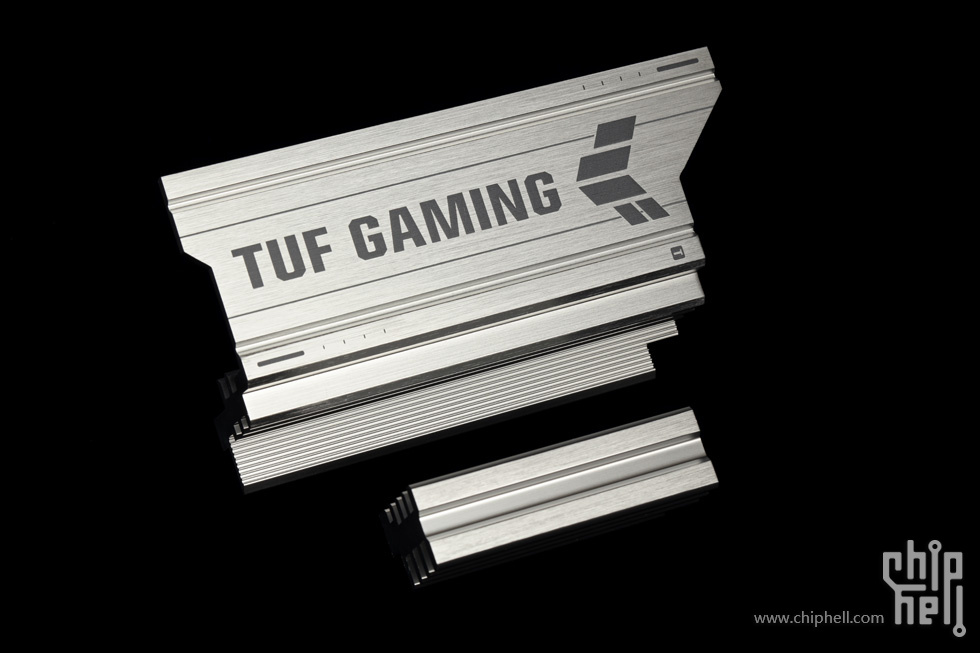

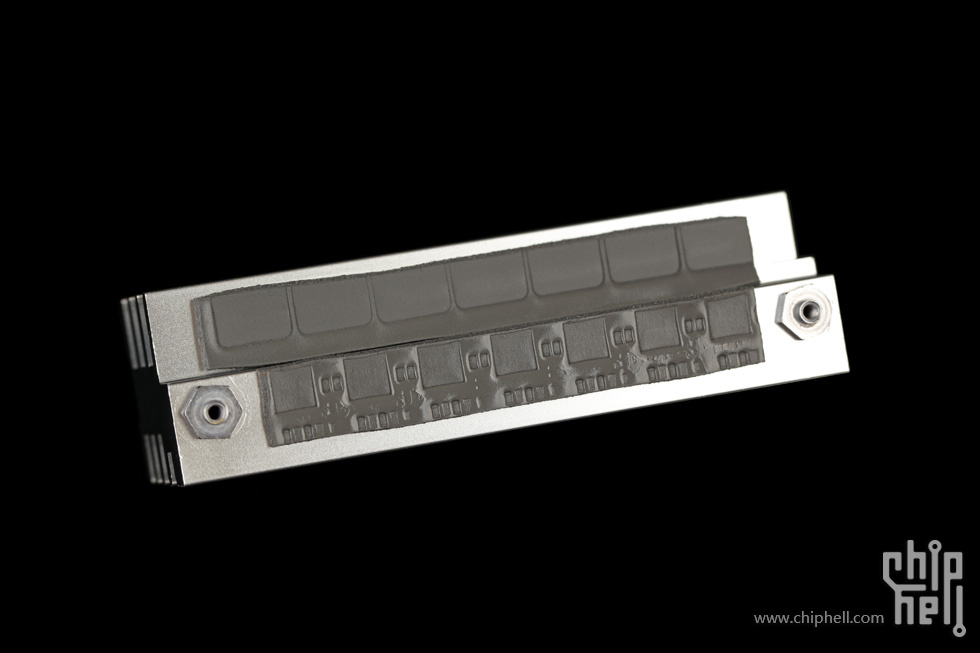

拆下后的两段式供电散热模组,均为无热管设计.

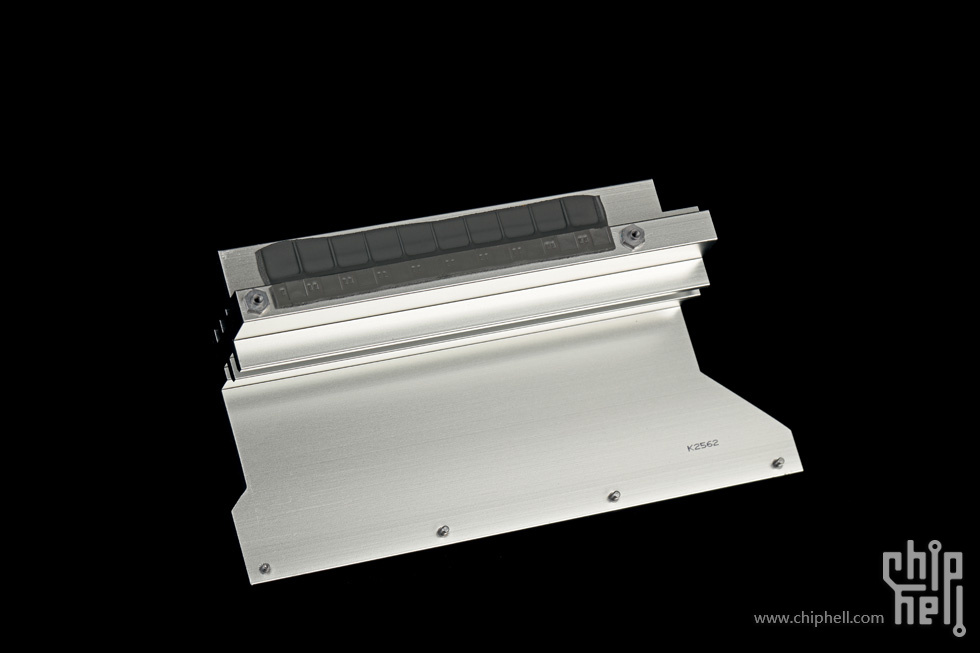

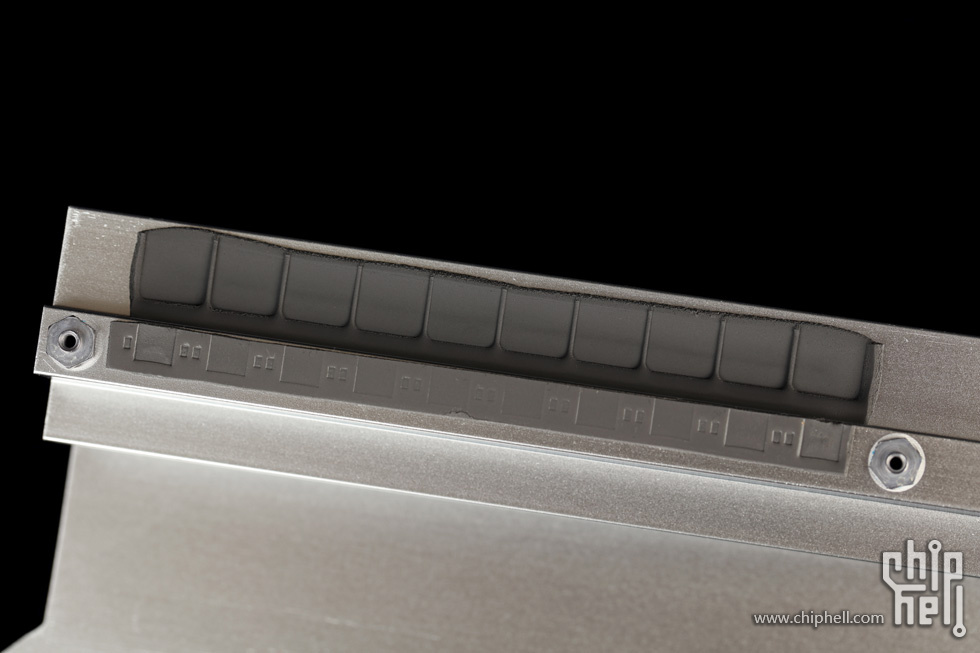

后段散热模组内侧,在内测设有额外延伸开槽,以尽量提高散热能力.


两端的散热模块均通过导热垫接触MOSFET和电感,接触面压力良好.

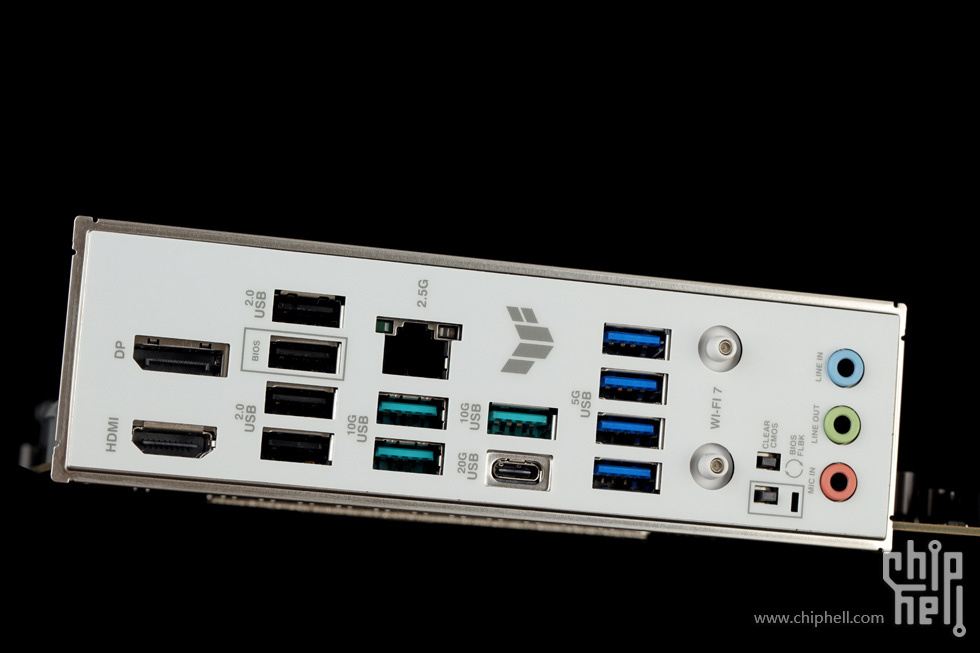

后I/O接口部分,提供1个HDMI 2.1接口,1个DP 1.4接口,4个USB 2.0接口,1个2.5Gbps有线网口,3个USB 10Gbps Type-A接口,1个USB 20Gbps Type-C接口, 4个USB 5Gbps Type-A接口,无线网卡双天线接线端,一个Clear CMOS按钮,一个BIOS FlashBack按钮,以及3个3.5mm音频接口组.

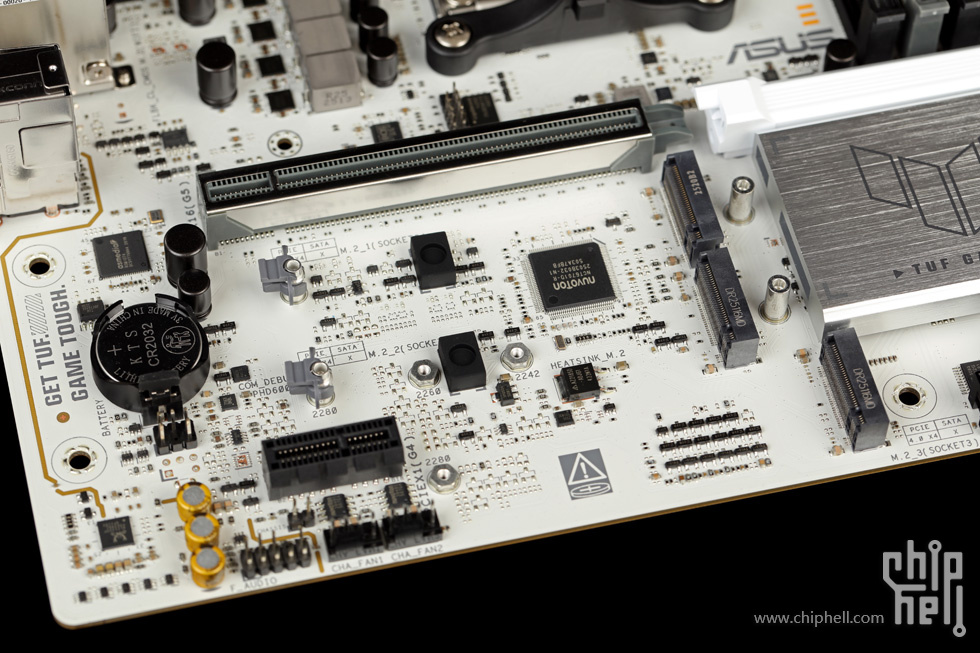

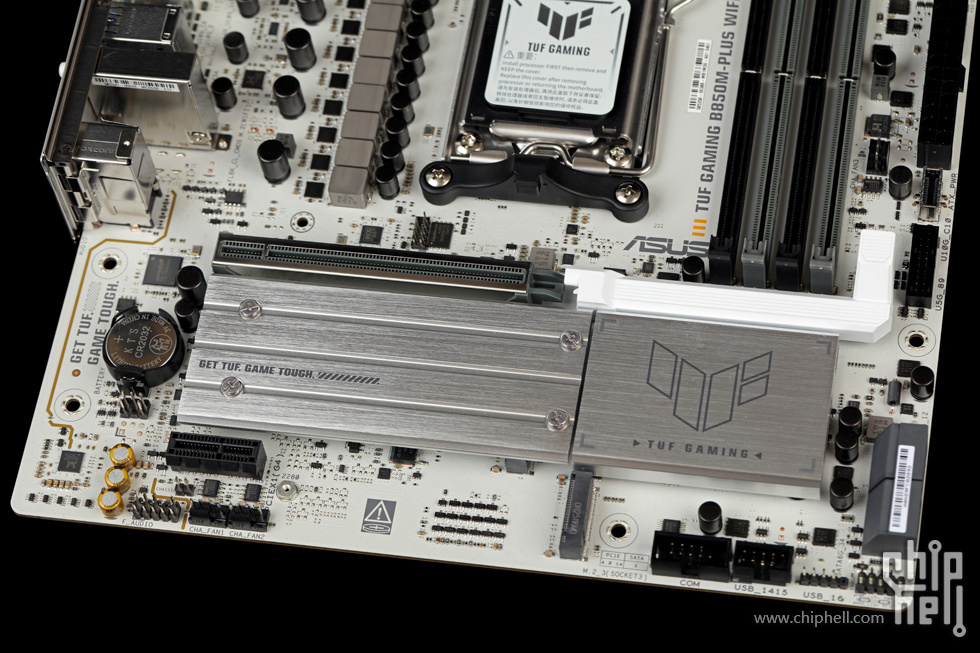

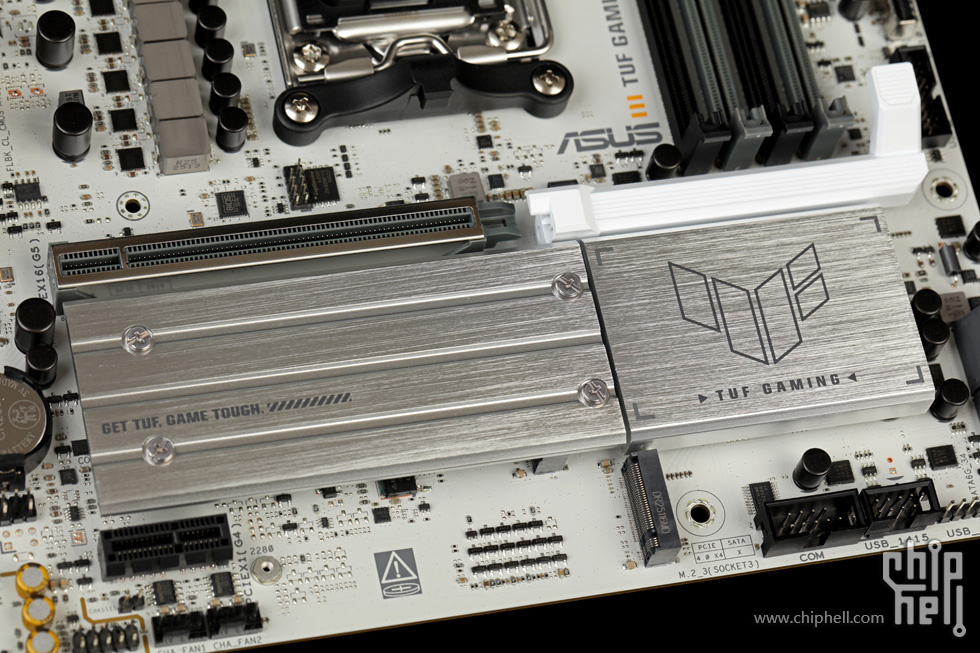

主板中下部,为PCIe扩展区,M.2 SSD插槽以及芯片组区域.

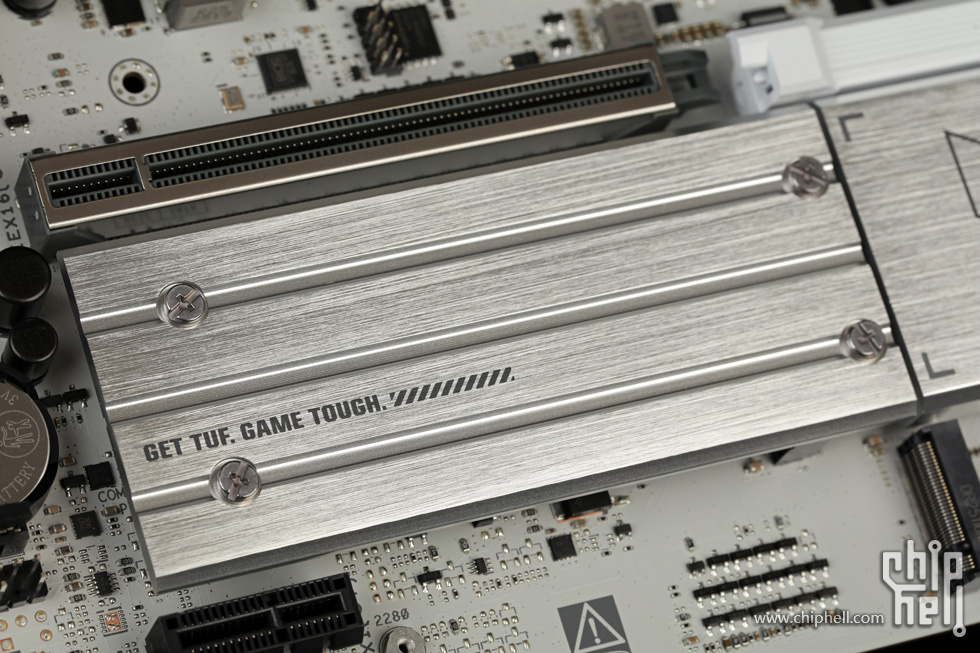

M.2 SSD散热片与芯片组散热模组,外观上与主板的风格保持一致.

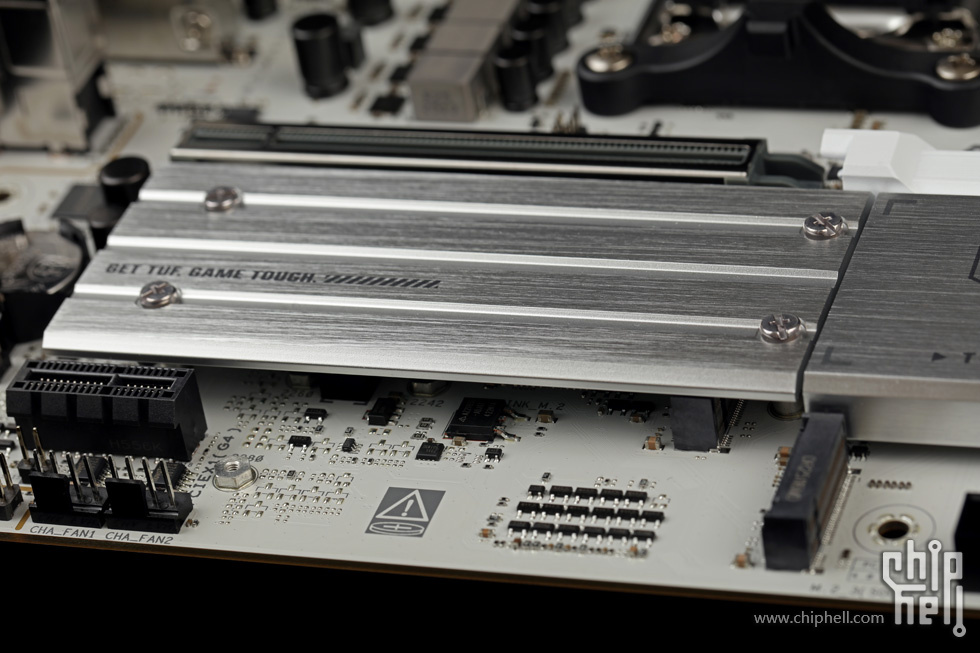

散热片仅覆盖两根M.2 SSD插槽,并侧面来看装甲厚度略显单薄.


顶部设有三道凹槽,左下角为TUF系列装饰字样.

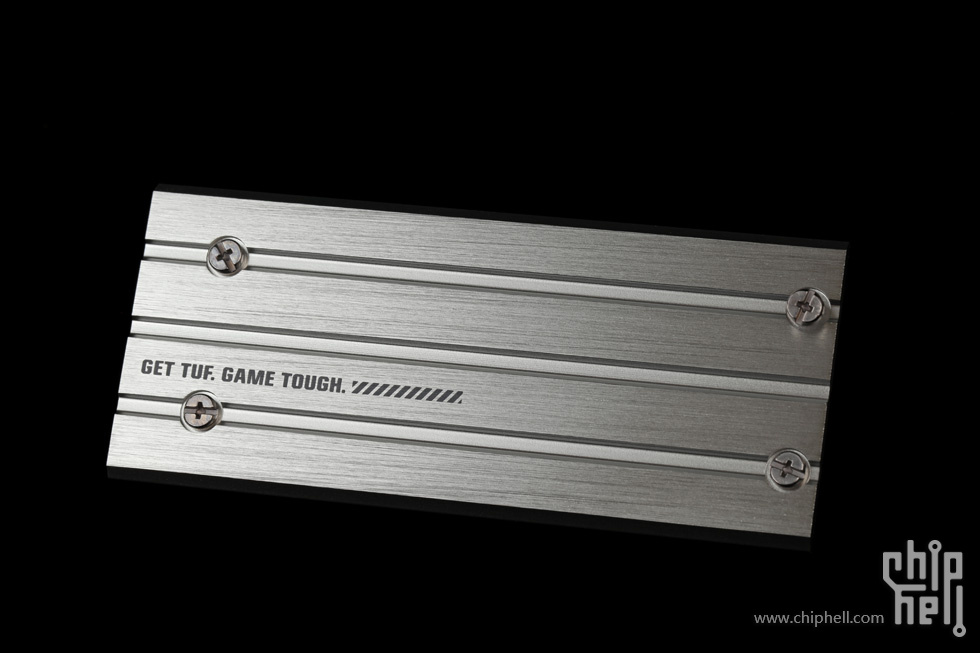

卸下后的M.2 SSD散热片.

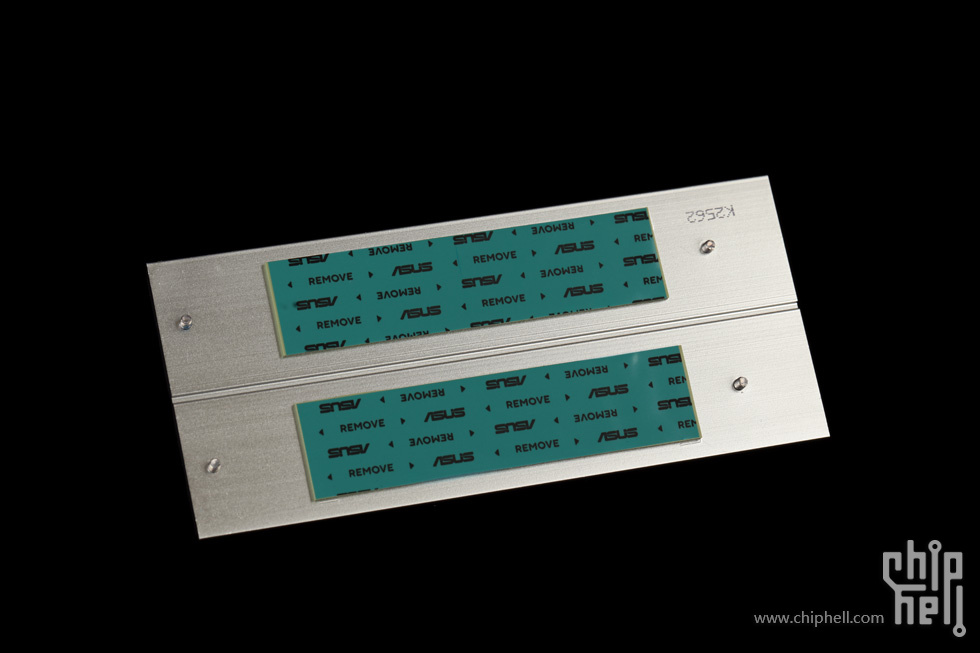

设有4颗防脱螺丝,并在内侧预置2条导热垫.

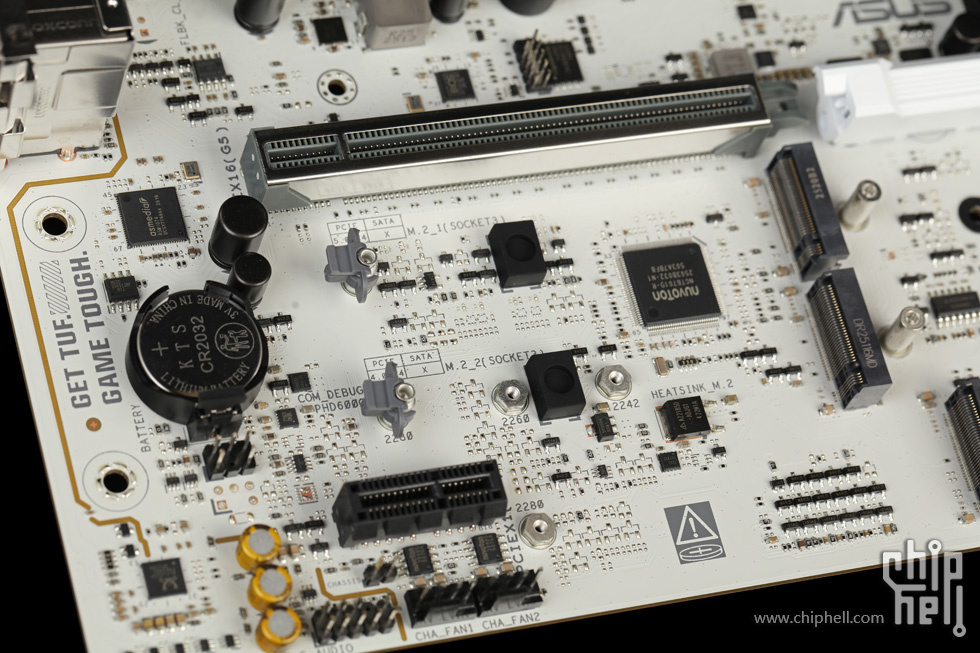

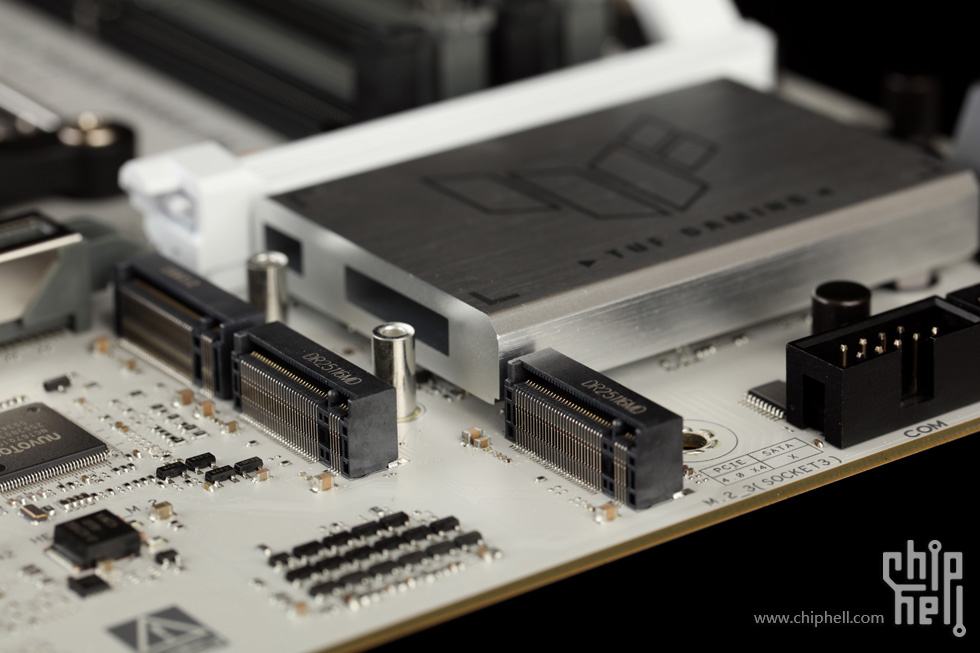

散热片下方的M.2 SSD插槽,均无散热背板.

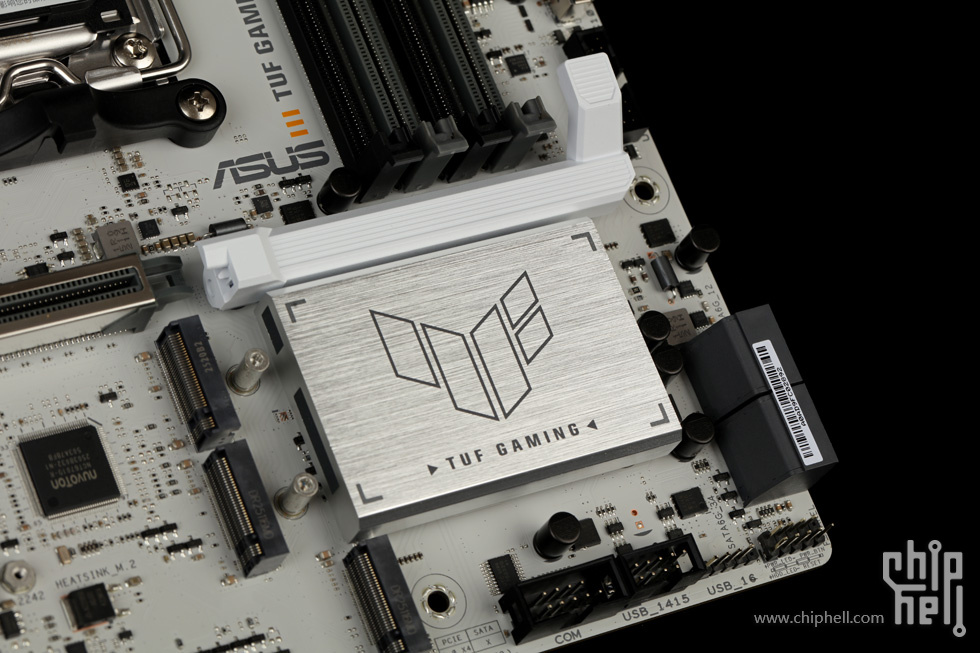

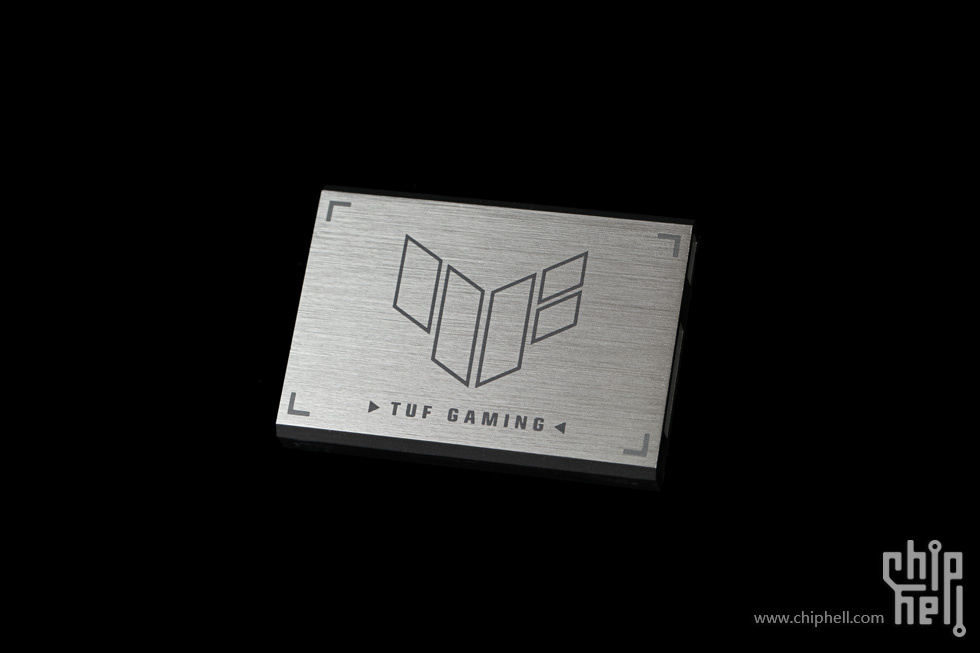

右侧的芯片组散热模块.


厚度中规中矩.

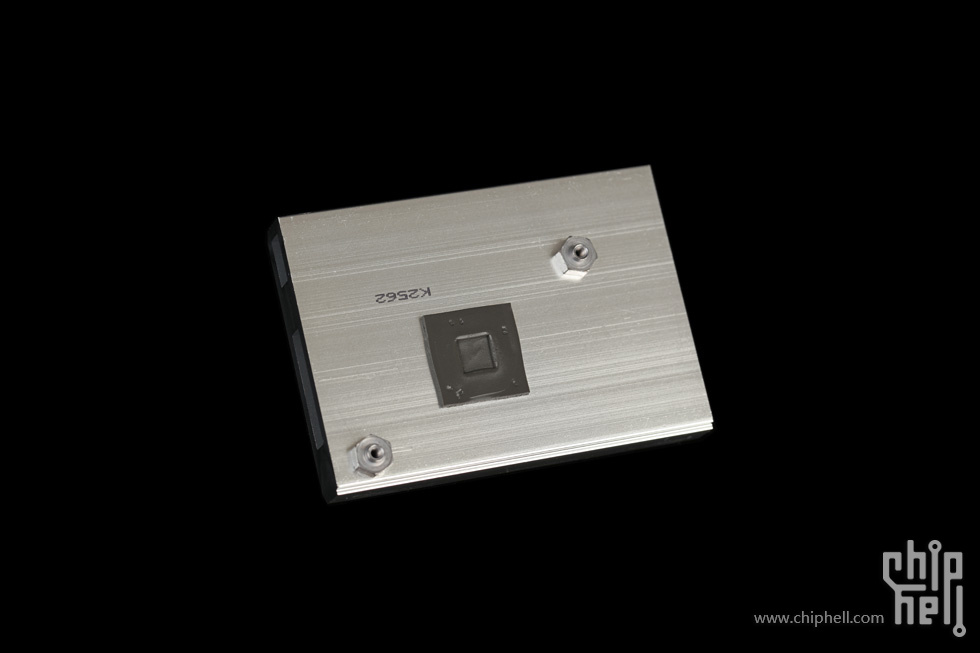

卸下后的芯片组散热模块.


内侧采用导热垫接触芯片组.


主板正面无遮挡全览.

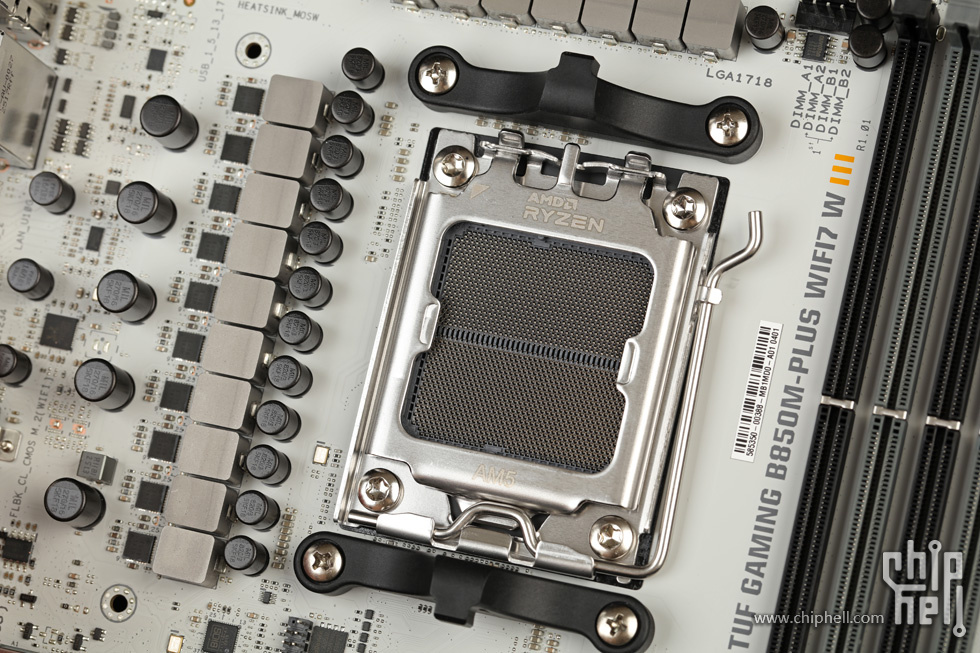

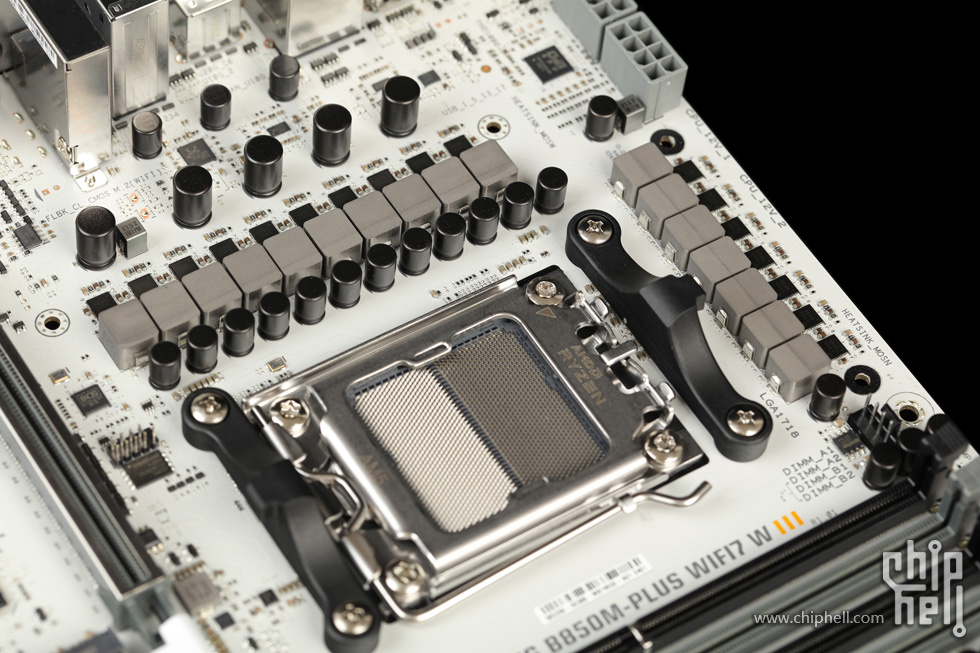

AMD AM5 LGA1718插座,支持AMD Ryzen 7000/8000/9000系列CPU.

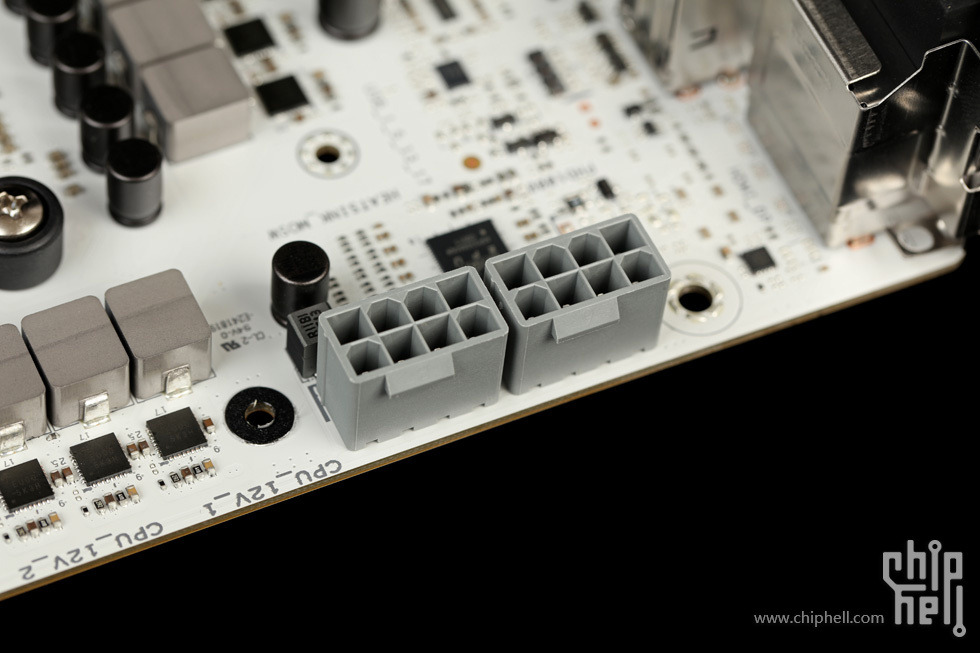

采用双8pin的CPU供电输入接口.


供电整体为14+2+1相规格.

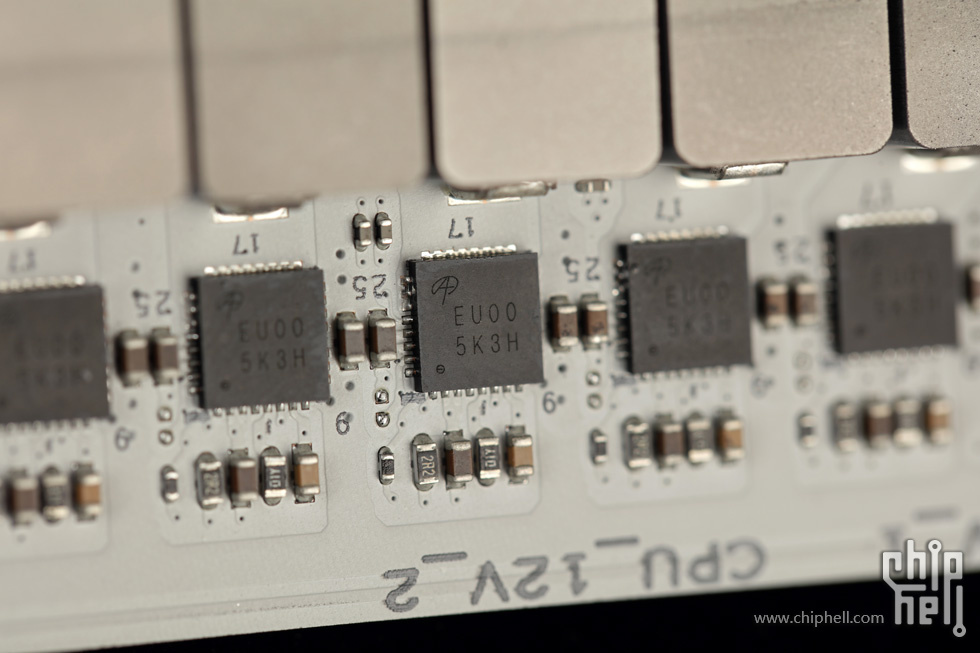

Core/SoC/Misc每相均搭配一颗80A的AOZ53071QI.

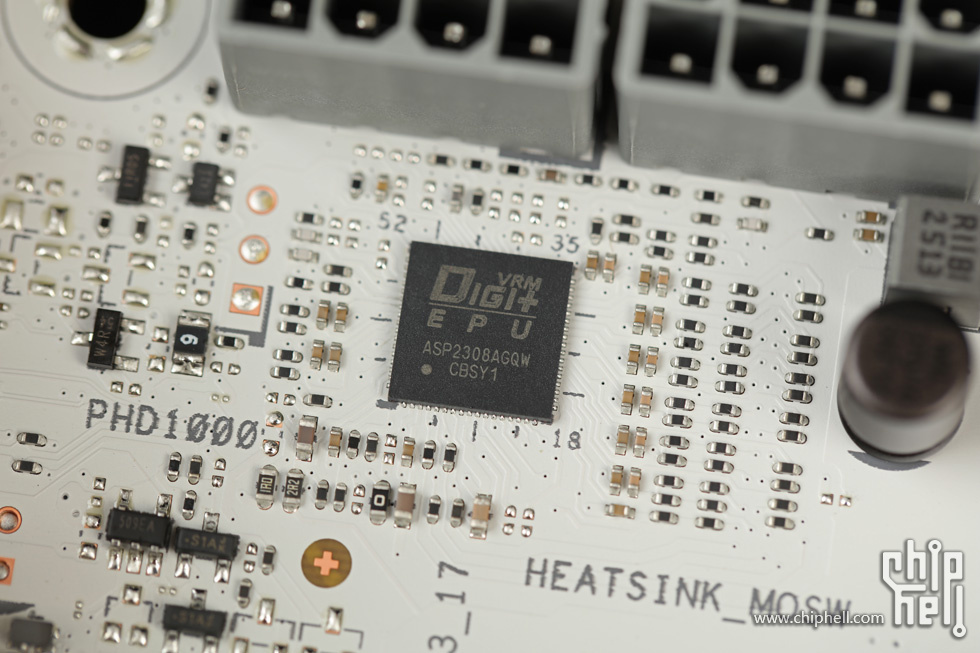

核心供电主控为华硕定制的ASP2308AGQW.

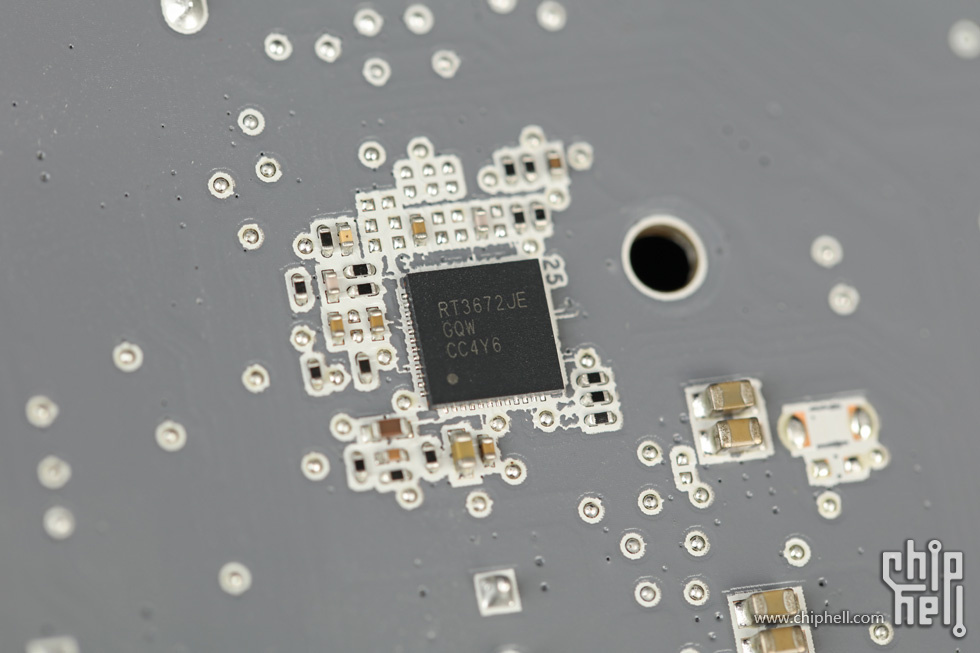

Misc主控为RT3672JE主控,位于主板背面.

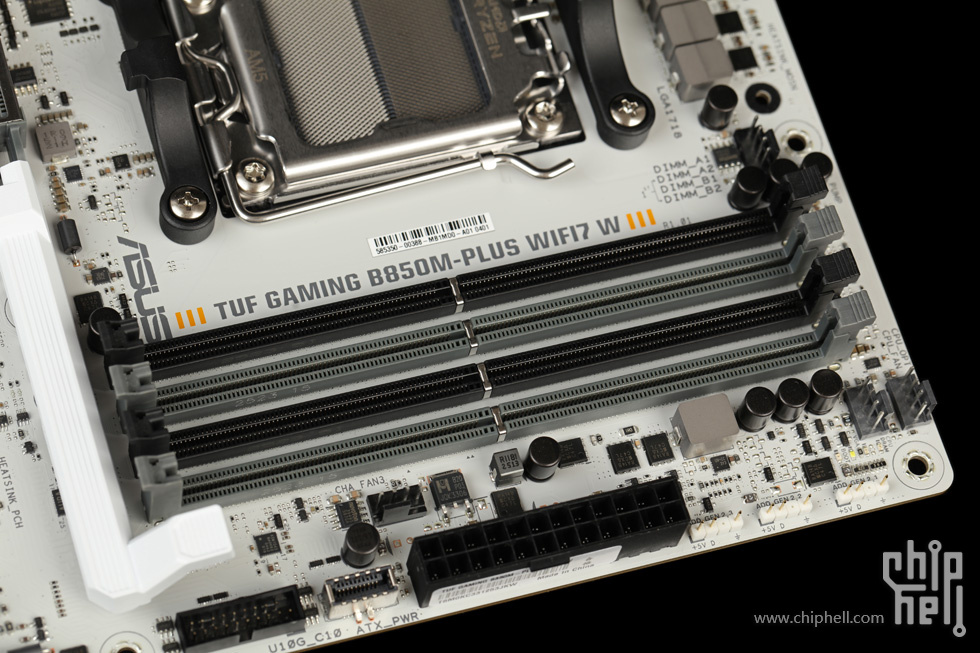

设有四条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8000+MHz,容量最大可安装256GB(4*64GB),支持EXPO/XMP 3.0超频档以及华硕AEMP III.


两条PCIe扩展插槽.


上方为一条由CPU提供的加固型PCIe 5.0 x16全长插槽.


插槽尾销配备显卡易拆键,按下即可解锁插槽卡扣.


位于主板下部的第二条扩展插槽,由CPU提供,速率为PCIe 4.0 x1.

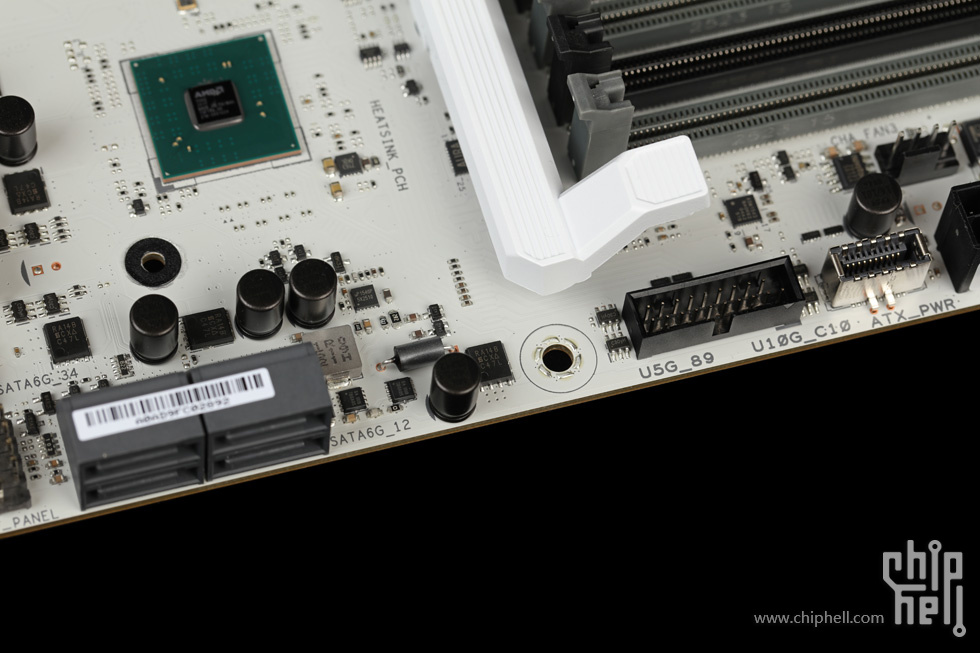

主板右下角,配有4个SATA3接口,1个前置USB 5Gbps接口,1个前置USB 10Gbps Type-C接口以及1个机箱风扇接口.

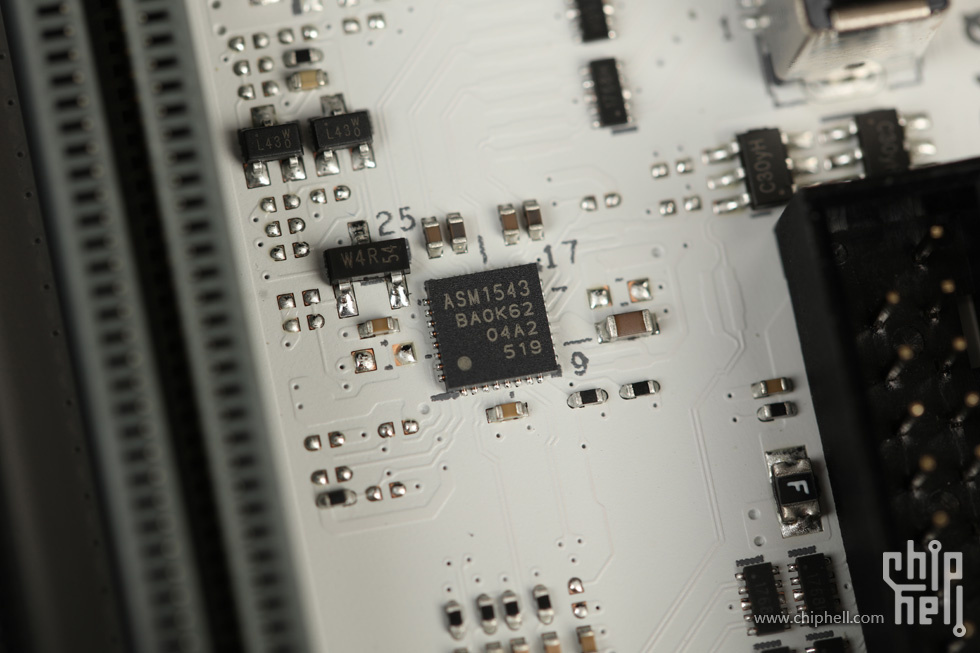

ASM1543芯片,提供前置Type-C接口的正反盲插功能.

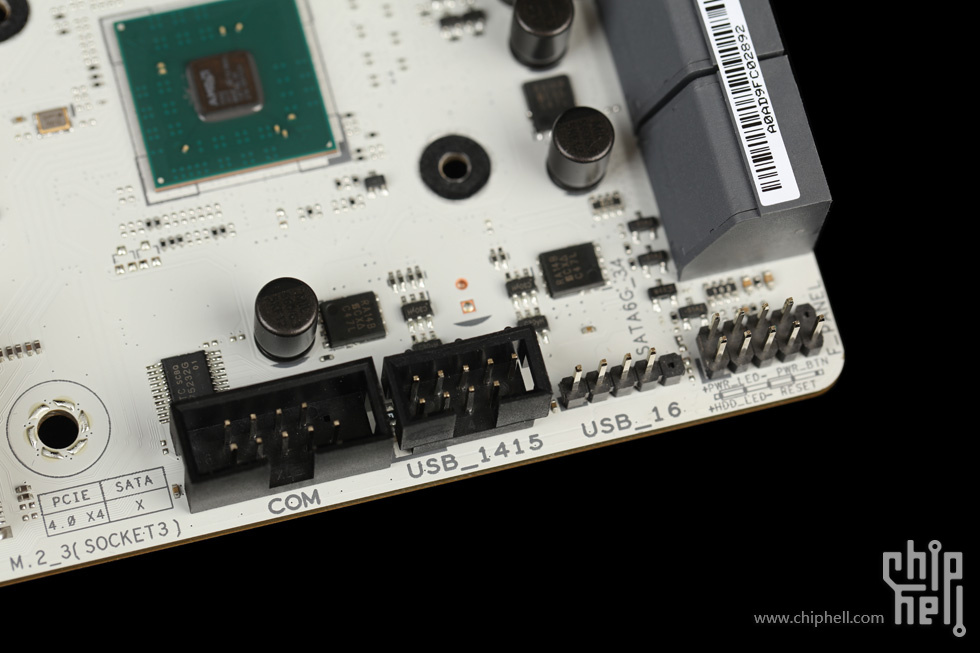

主板右下角为1个COM串行接口,2个前置USB 2.0接口以及1组开机跳线接口.

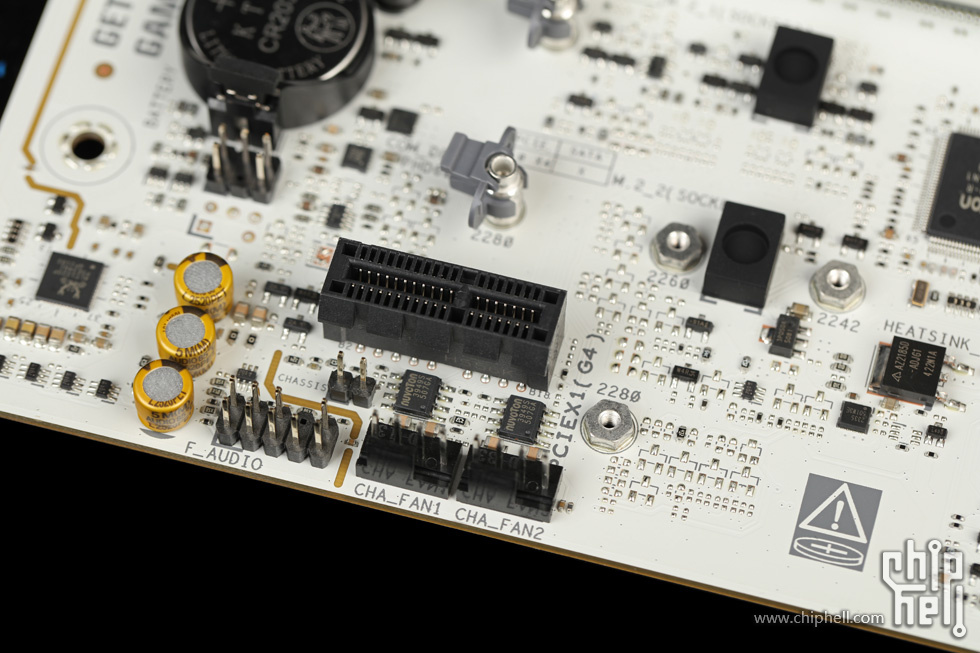

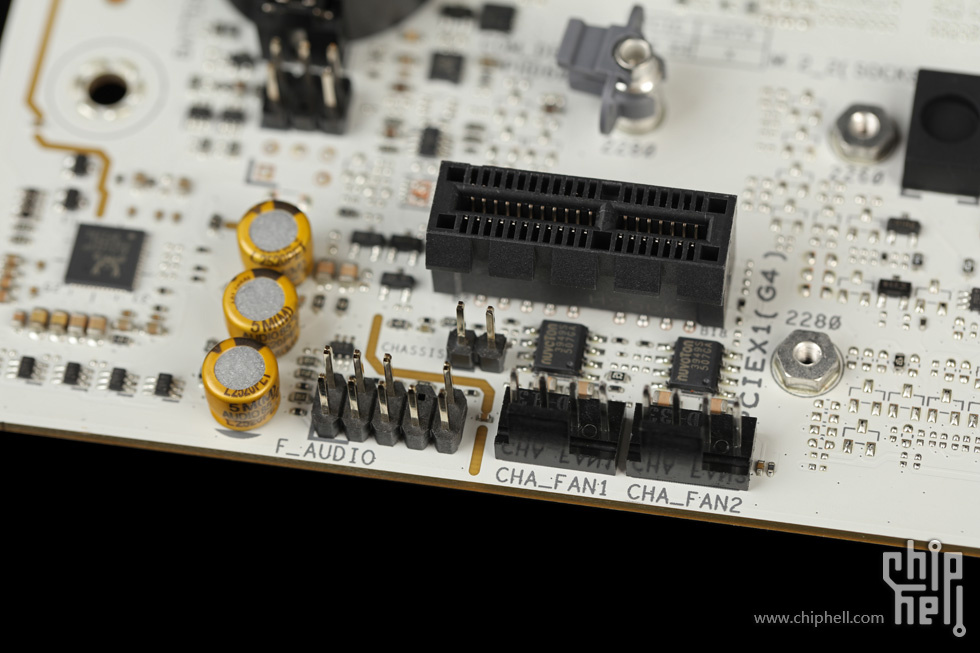

主板左下角为1个前置音频接口以及2个机箱风扇接口.

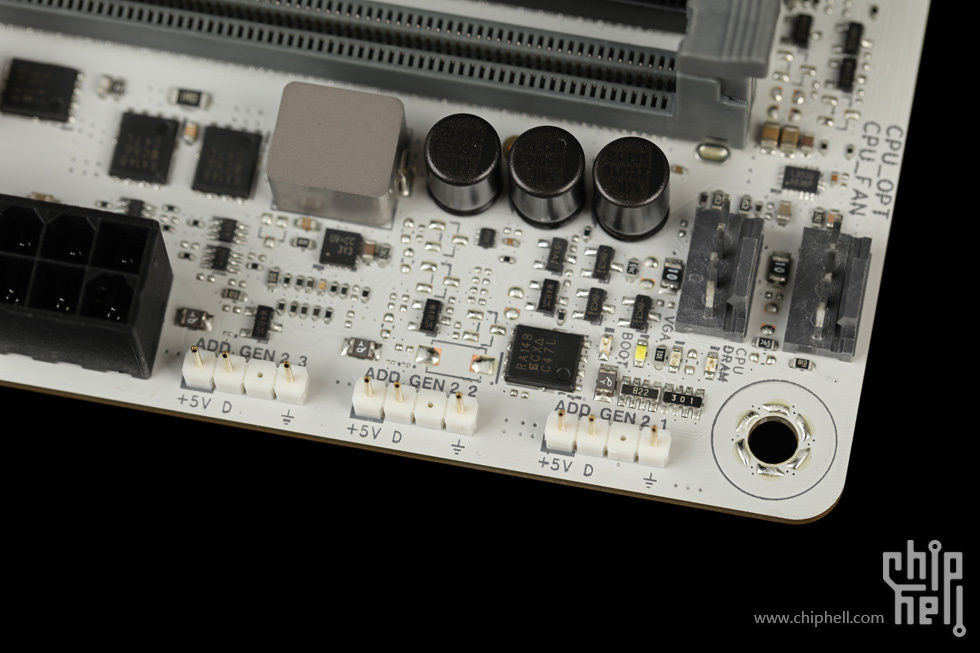

主板右上角为3个ARGB灯控接口, 四颗LED自检DeBug灯以及2个CPU风扇接口.

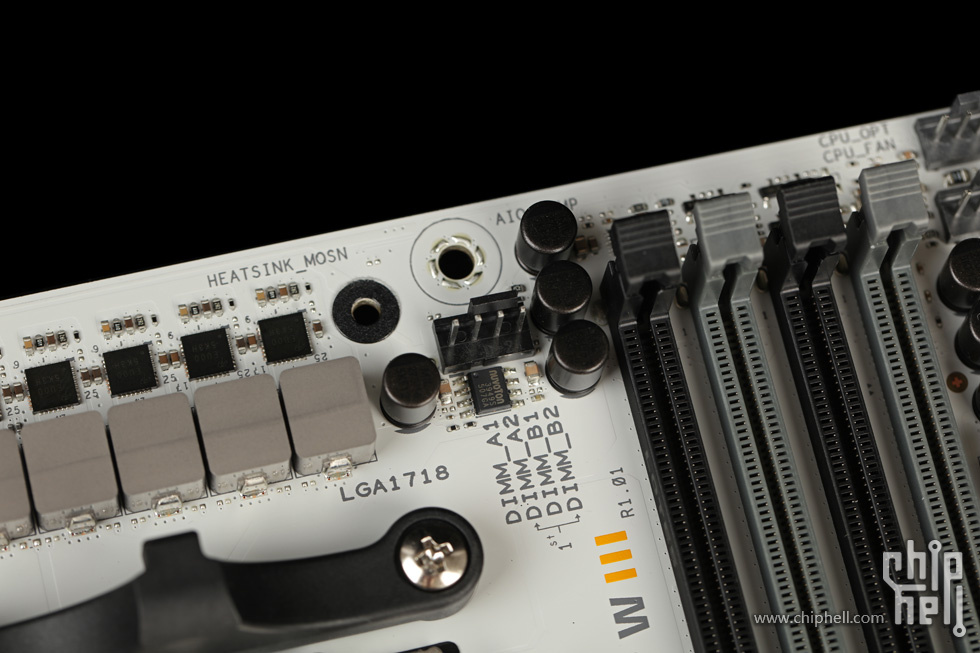

主板上方的1个AIO水泵接口.

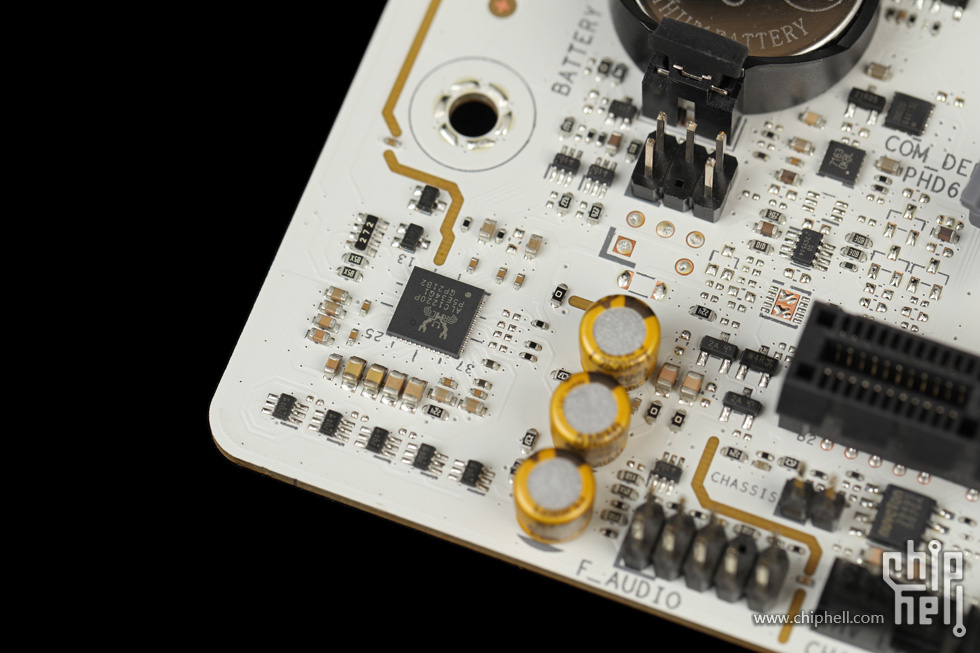

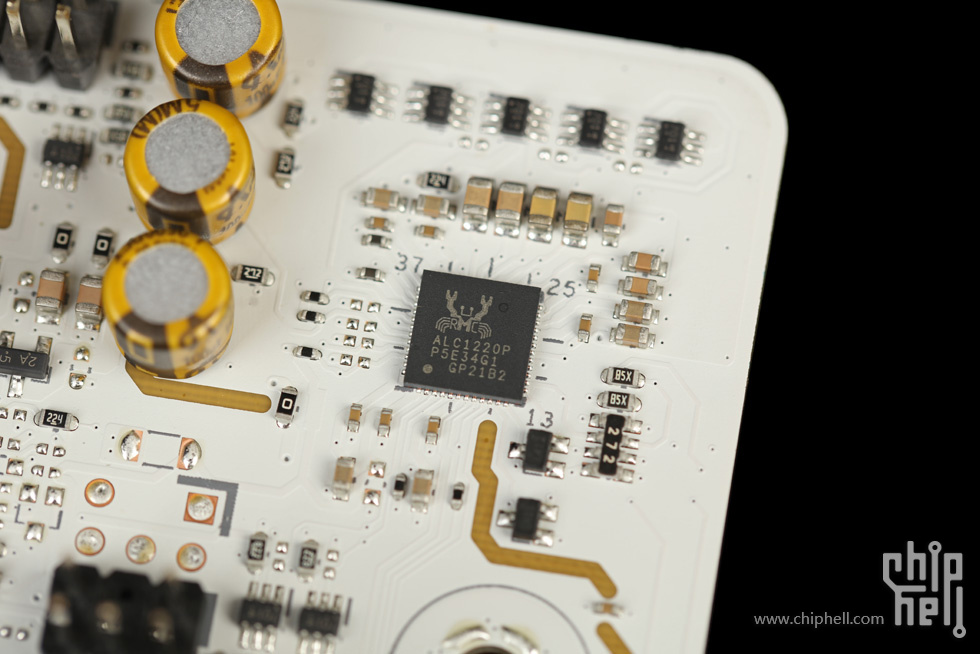

主板音频区域,基于Realtek ALC1220P Codec方案.

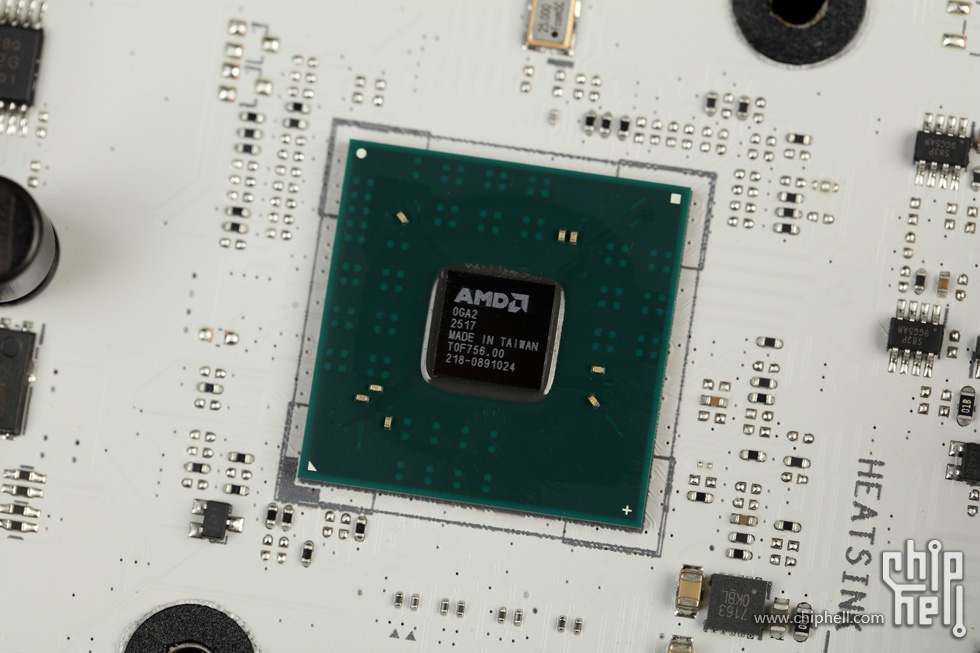

AMD B850芯片组.

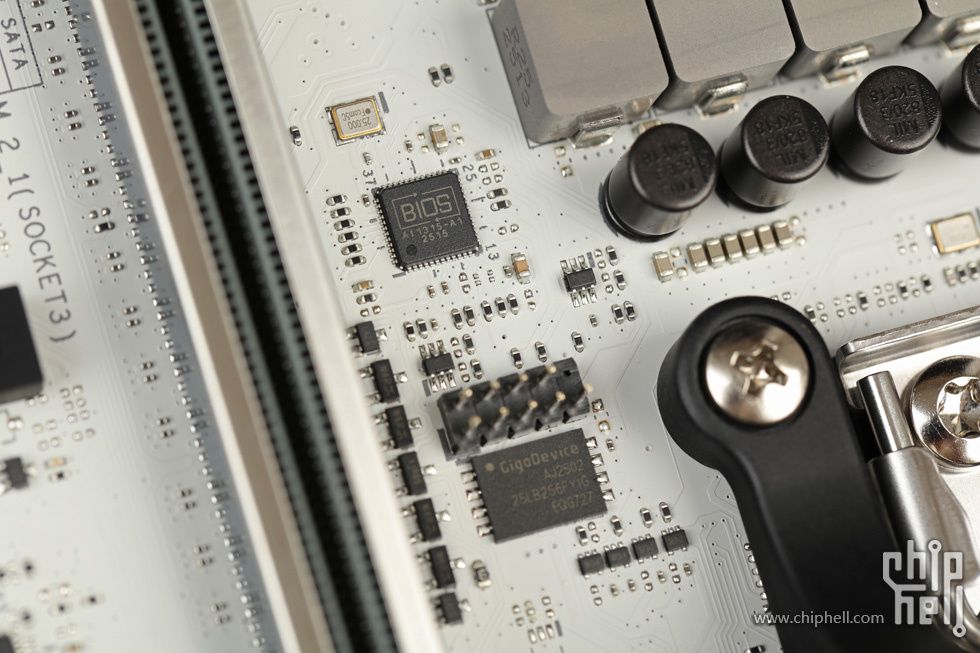

单BIOS ROM设计,以及专用的BIOS Flashback刷写芯片.

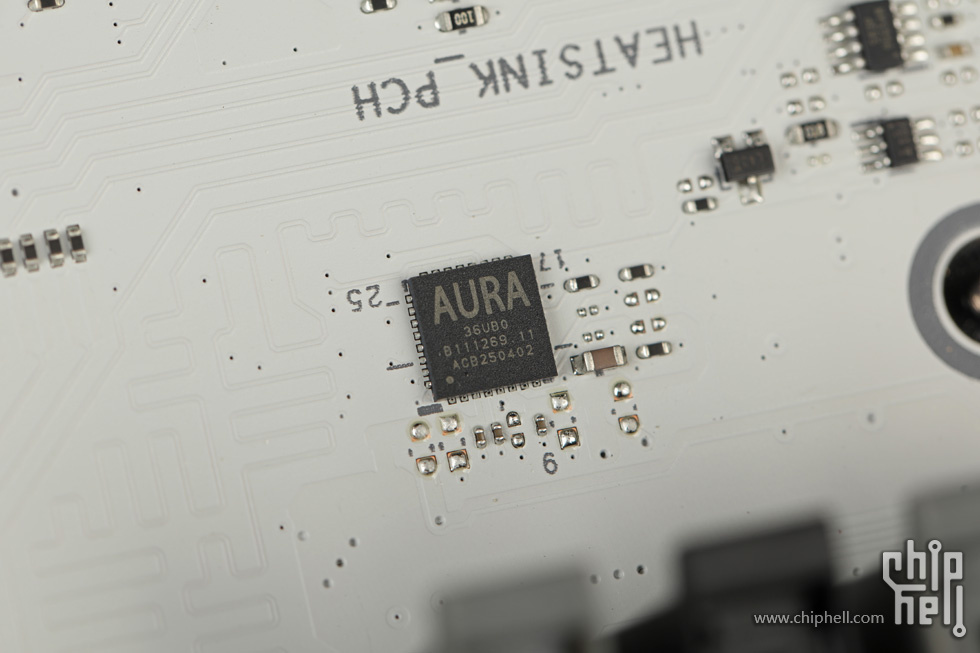

用于RGB灯光控制的AURA芯片.

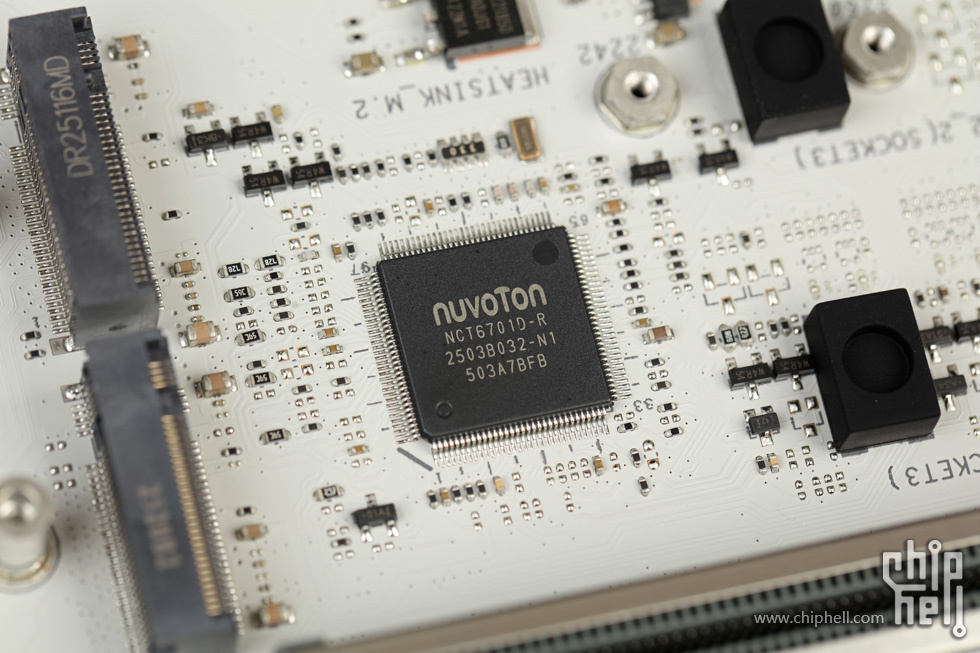

位于M.2 SSD插槽下方的Nuvoton NCT6701D-R芯片,提供运行状态监控等.

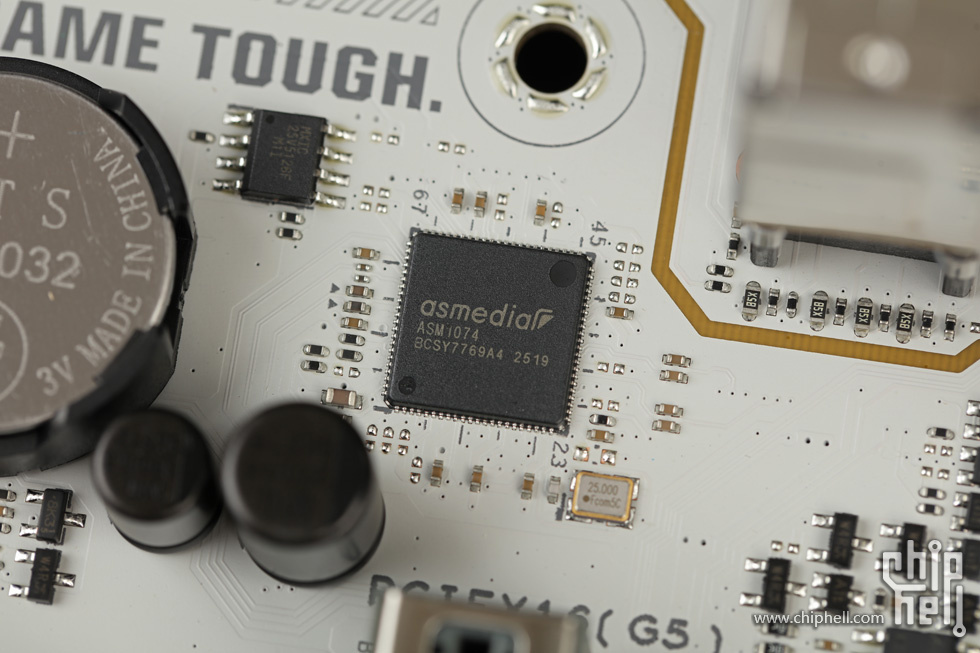

ASM1074芯片,用于提供USB 5Gbps接口扩展.

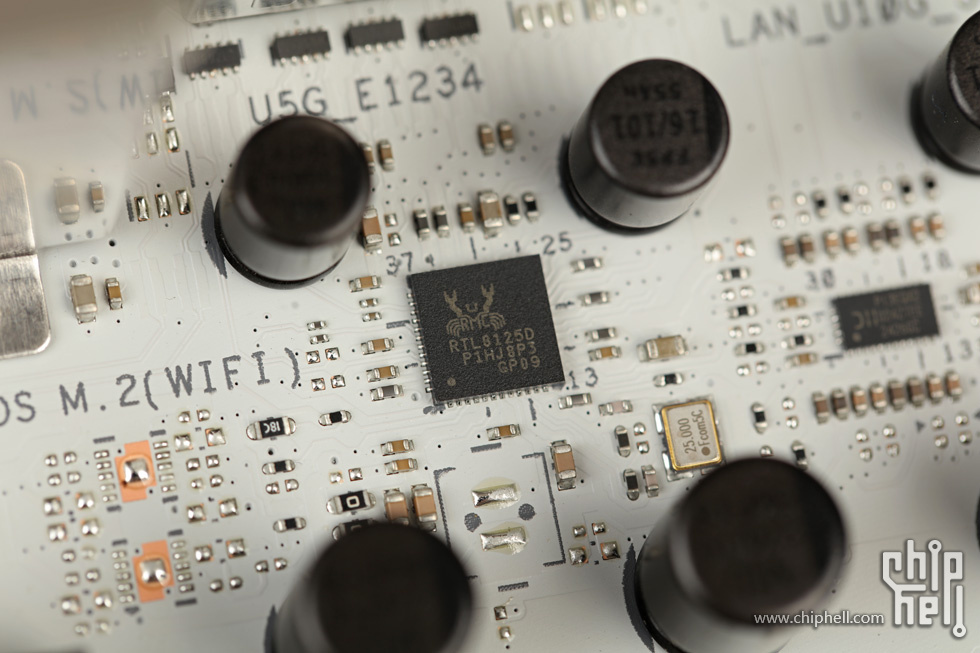

RTL8125D芯片,提供2.5Gbps有线LAN网络支持.

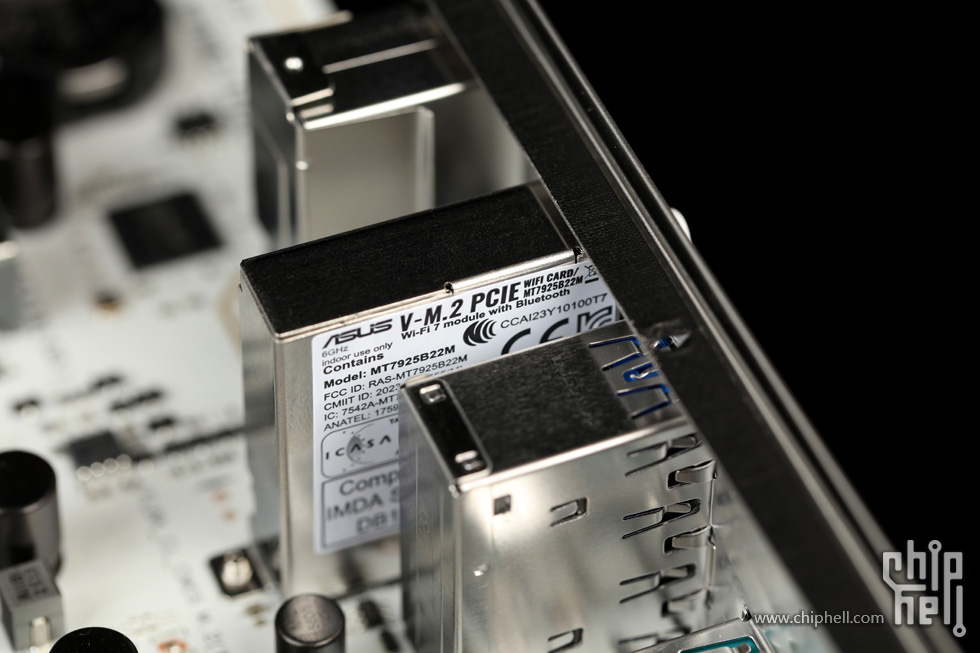

Wi-Fi网卡为MT7925,支持Wi-Fi 7和蓝牙5.3规格.
