BIOS选项简介

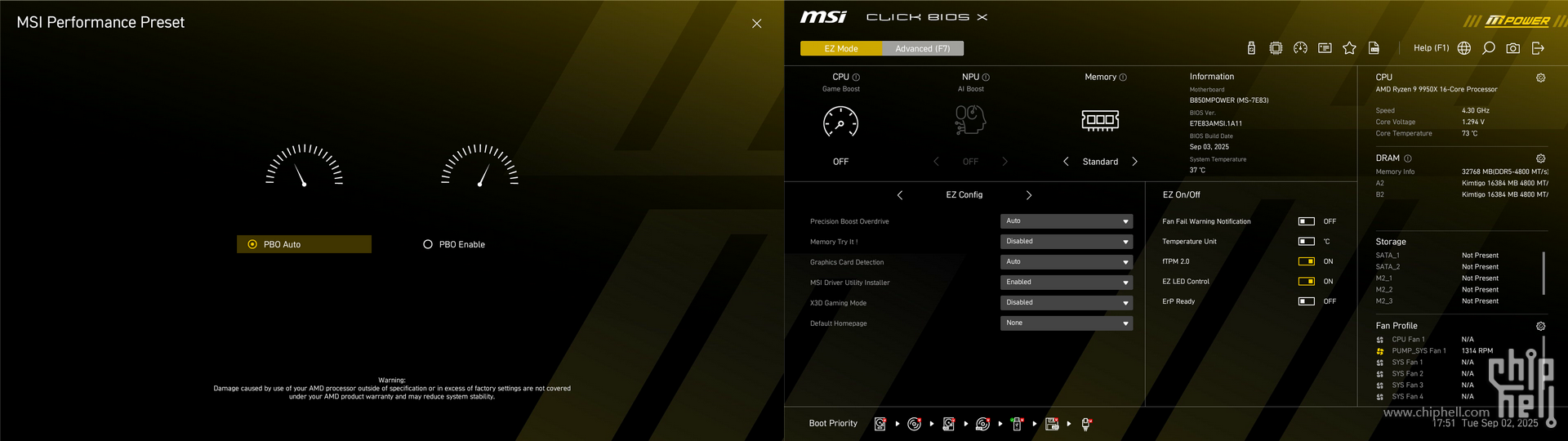

本代MSI主板BIOS全都改用了全新的Click BIOS X界面.优化了选项分类,字体排版和操作性能. 首次开机进入后会进入性能预设选择页面,选择是否开启PBO. 之后以EZ Mode(简易模式)为首屏.EZ Mode提供了一些常用的基本功能开关以及主要的配件配置与运行状态显示.

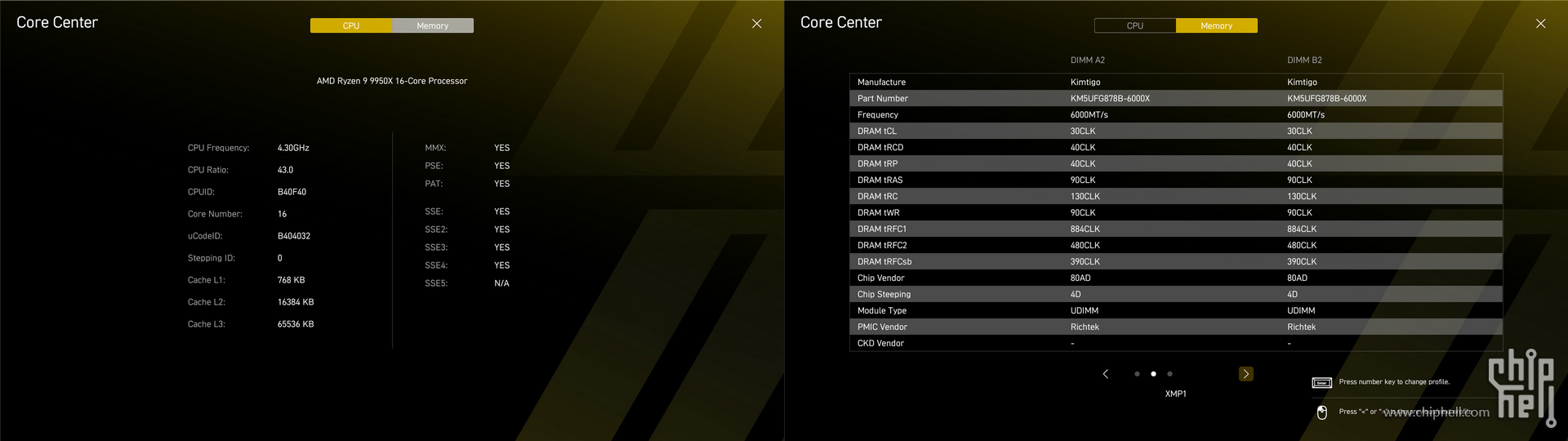

点击CPU和DRAM旁的齿轮可以查看CPU和内存SPD的信息.

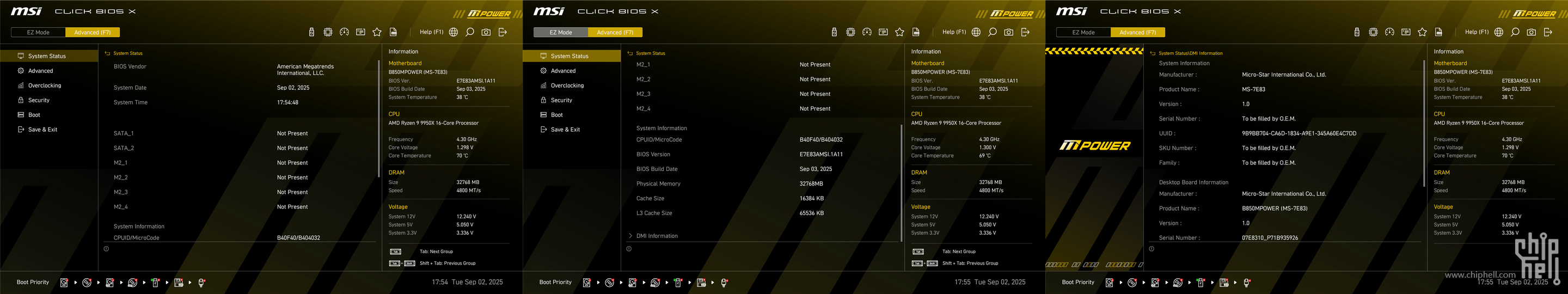

切换到Advanced(高级)模式. System Status(系统状态)包含了系统当前的配置和运行状态,也包括主板DMI条目相关信息的显示.

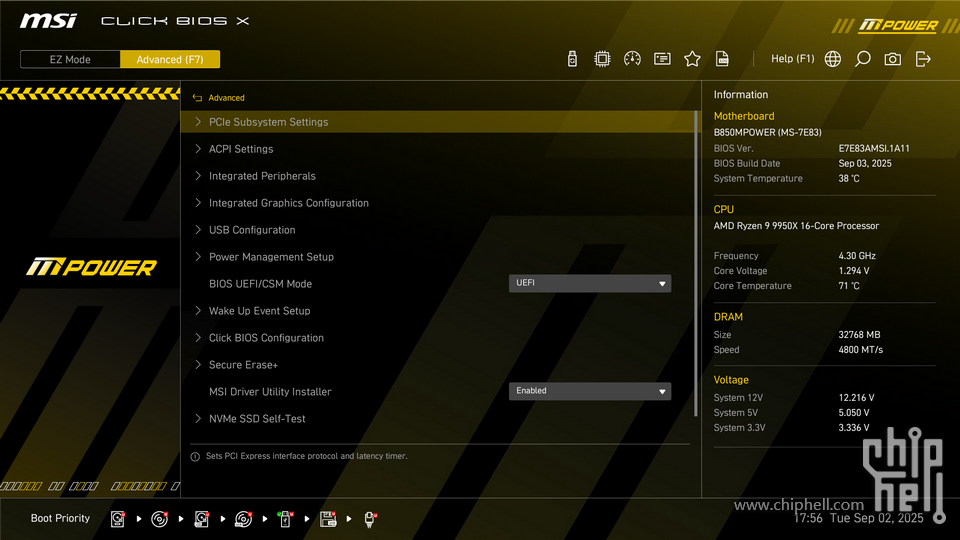

Advanced(高级)包含主板芯片组与板载功能的各种选项.

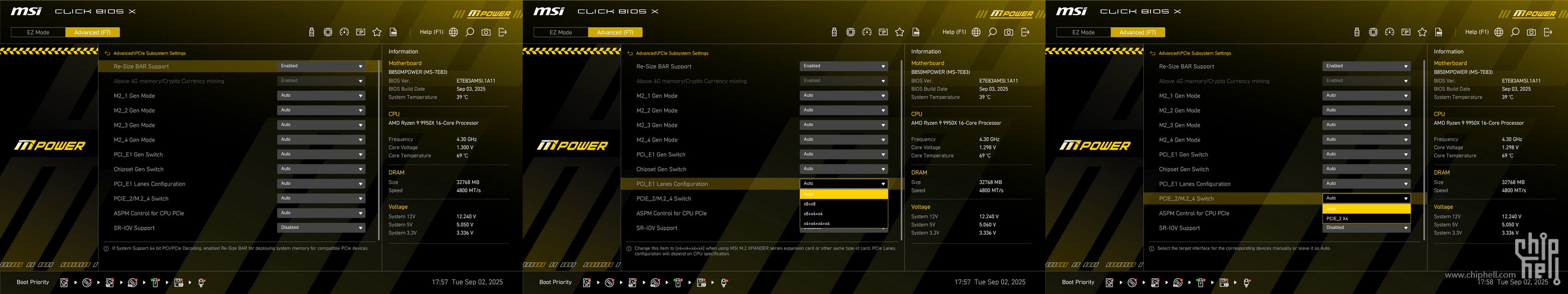

PCIe子系统设置页用于设置PCIe的特性和速率.其中可以看到PCI_E1可支持x8+x8 / x8+x4+x4 / x4+x4+x4+x4内部拆分. PCIE_2与M.2_4可手动指定PCIE_2为x4模式.

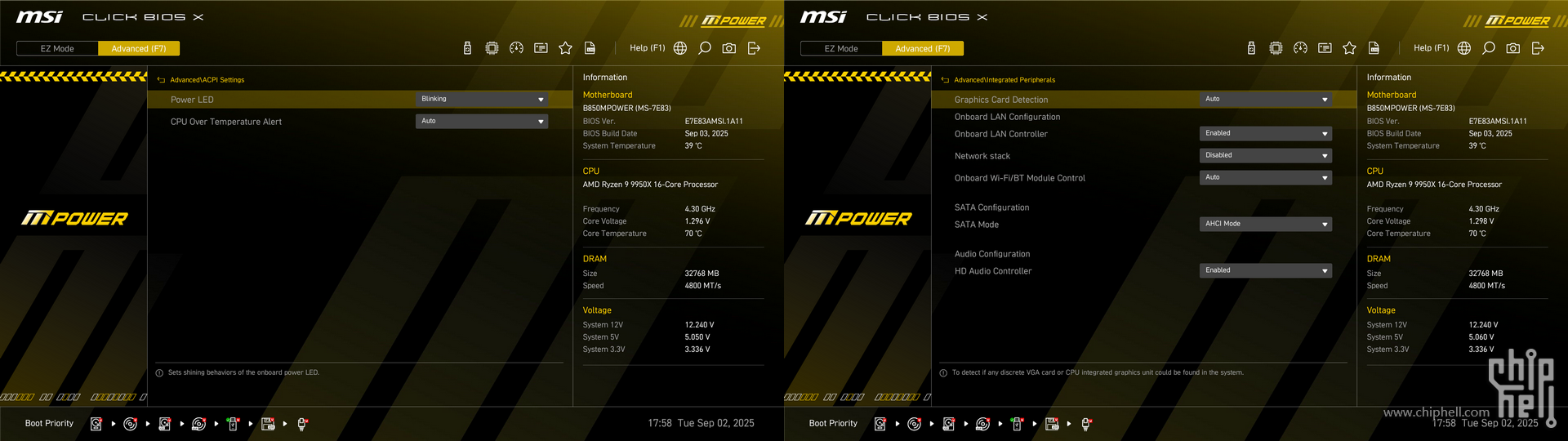

ACPI与板载集成功能设置.
核显与USB设置.

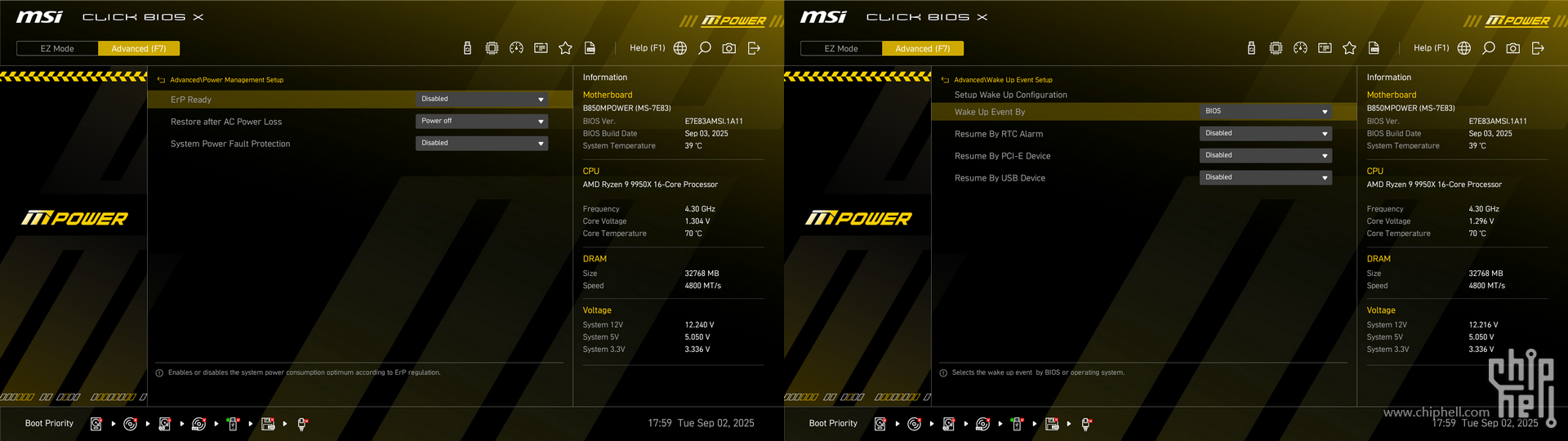

主板电源与唤醒相关设置.

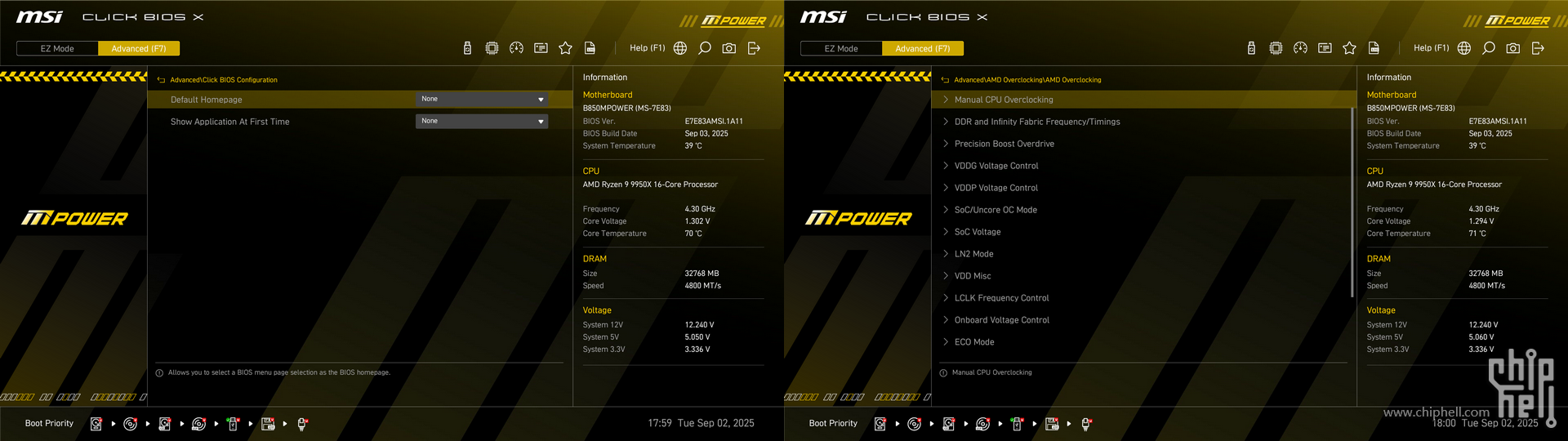

BIOS界面相关设置和AMD原厂提供的AMD Overclocking超频属性设置包.

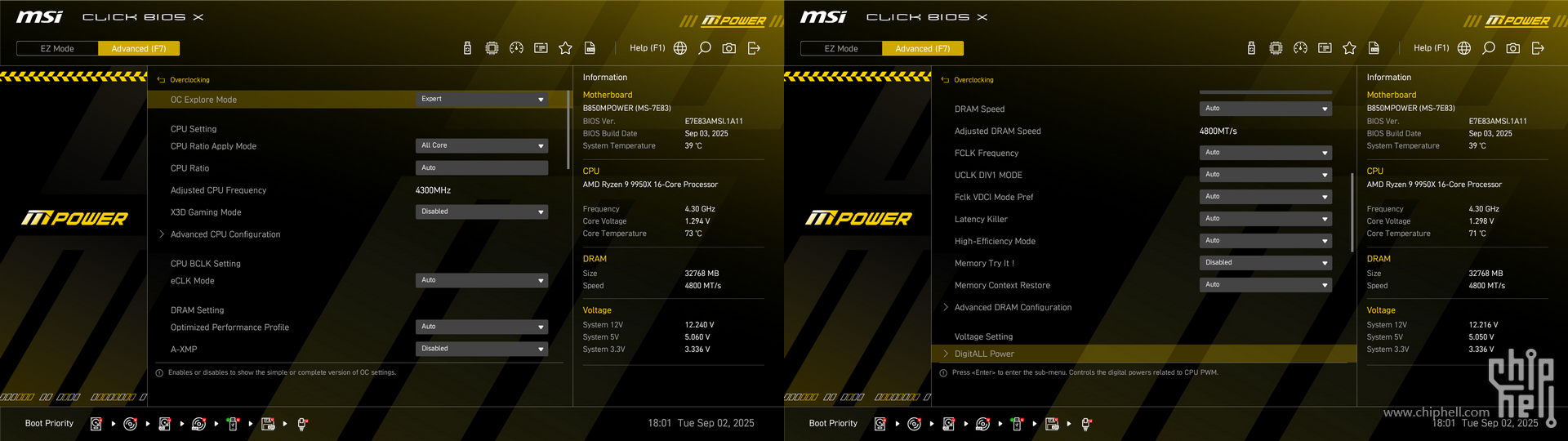

Overclocking(超频)包括CPU/内存/电压相关的设置.默认已开启显示全部选项的Expert模式.

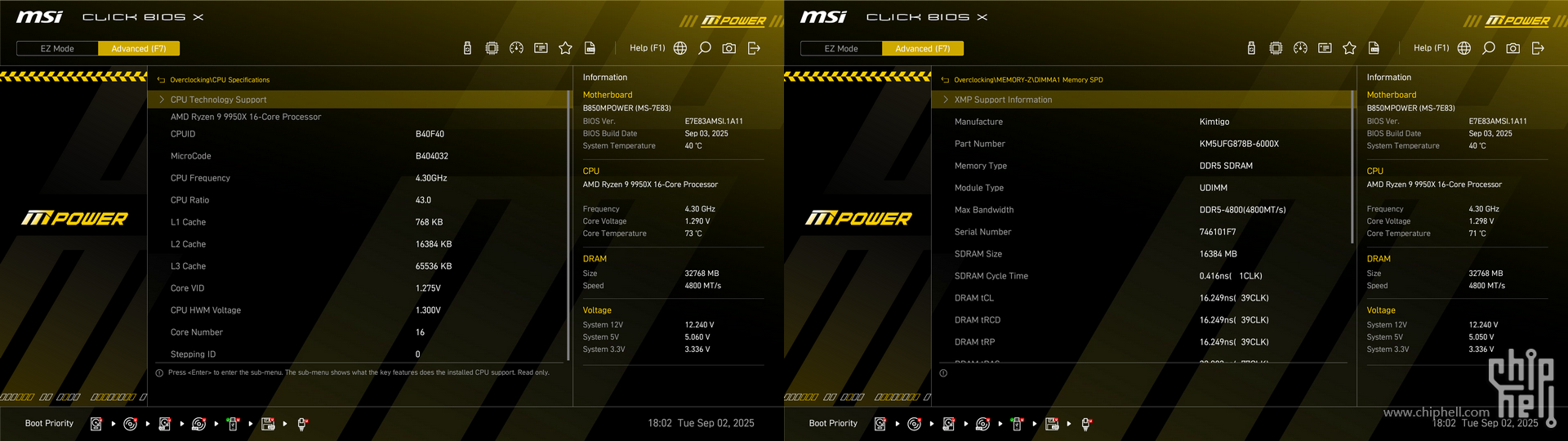

CPU规格和“Memory-Z”子页面显示CPU和内存相关的规格.

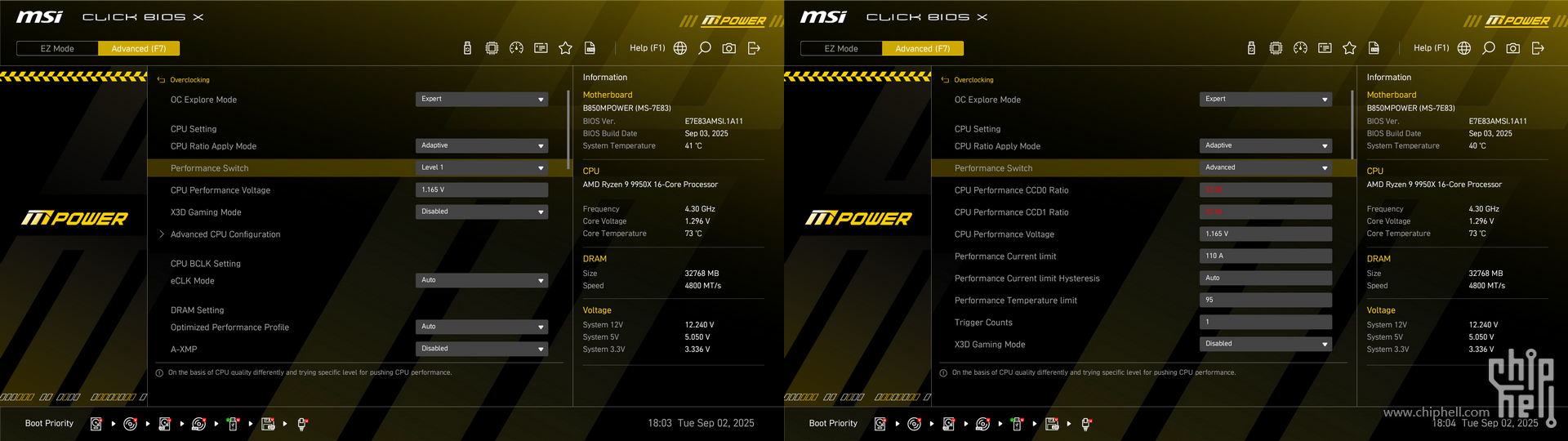

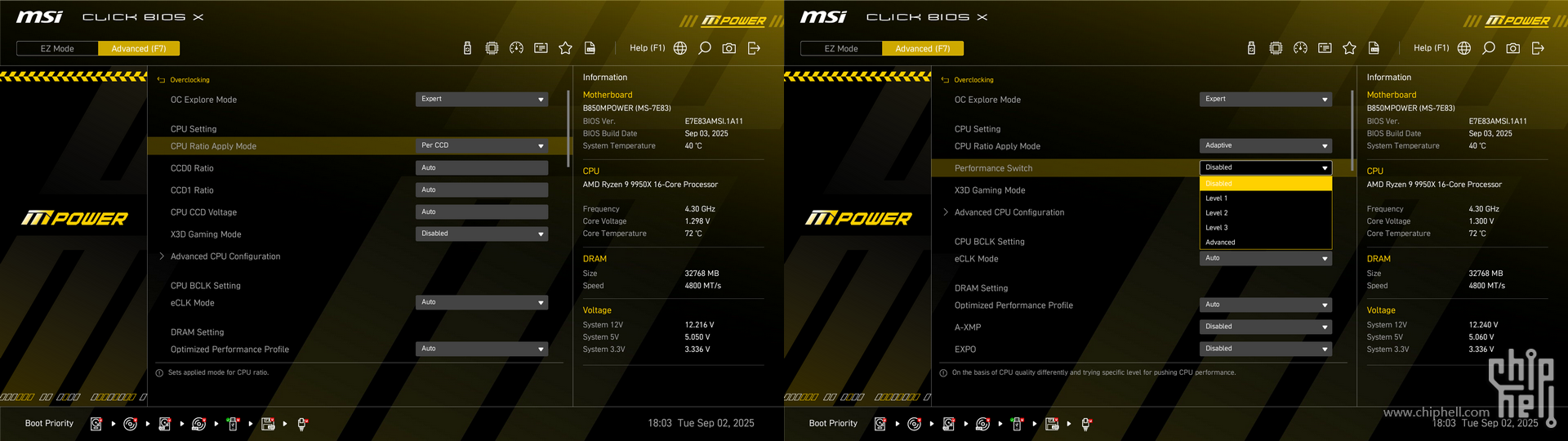

CPU设置区.手动设置CPU倍频的模式中支持指定CCD固定倍频和固定所需电压的的Per CCD模式,或更为复杂的Adaptive(自适应模式).
自适应模式预设三档可供设置电压的档位.或更为复杂,囊括了频率/电压/电流/触发次数规则的高级模式

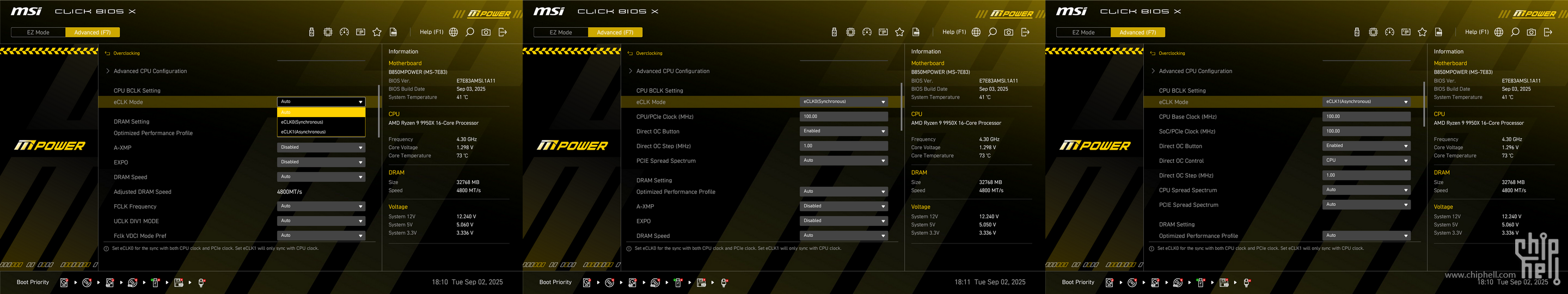

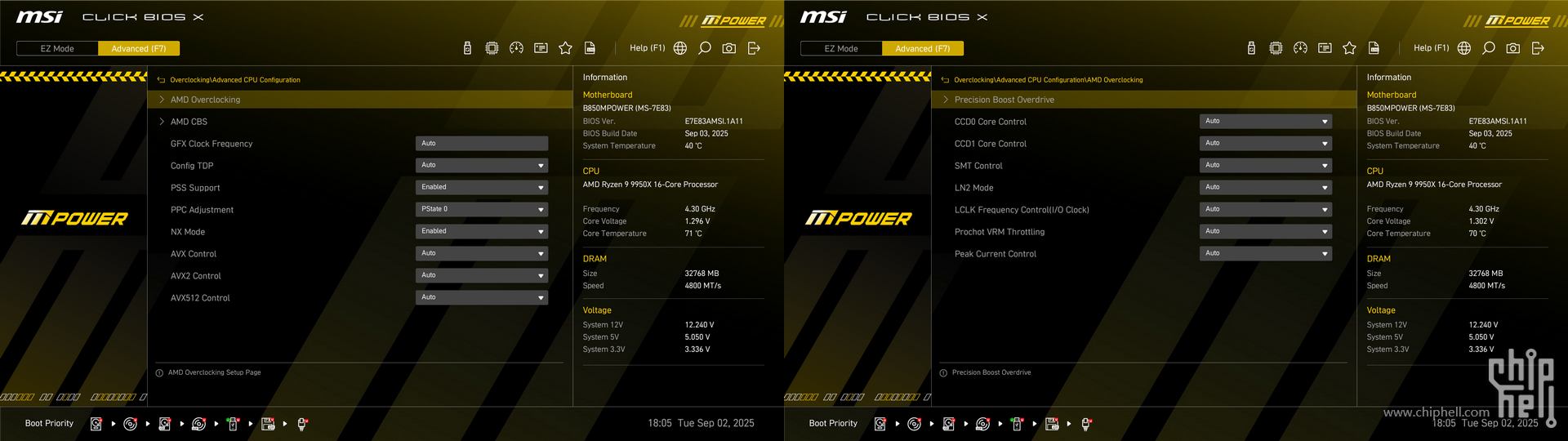

Advanced CPU Configuration(高级CPU设置)中提供了更多CPU功能相关的配置,此外还有两个子选单:包括了由MSI提炼并改进描述后的AMD Overclocking(AMD超频)相关的选项.以及AMD原厂打包的AMD CBS选项组.
此处的AMD Overclocking底下的PBO选单相比Advanced中的PBO多了更多MSI优化过的快速设置模式,包括MSI认为合适的几组名为增强模式的预设档位,一键设置更低温度墙的模式.而真正完全手操,包括PBO 2的CO/CS等模式需要切换到Advanced模式才可设置.

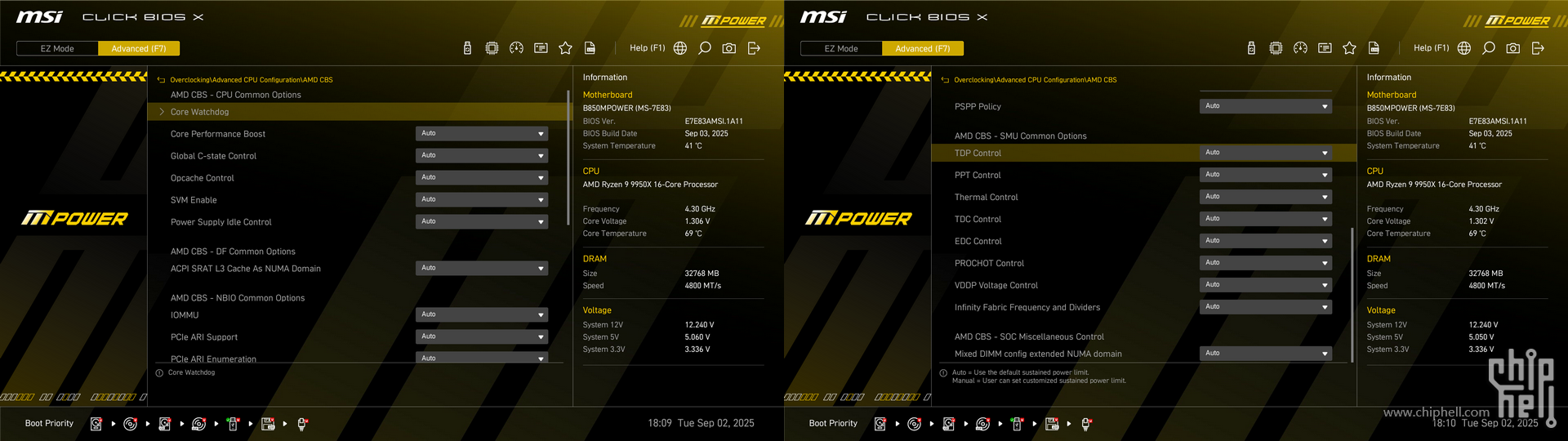

AMD CBS设置组.
集成了独立ClockGen可异步设置CPU的BCLK和SoC/PCIe的频率也是这款B850MPOWER的卖点.相比不带独立ClockGen的型号多了Asynchronous(异步)模式可选.

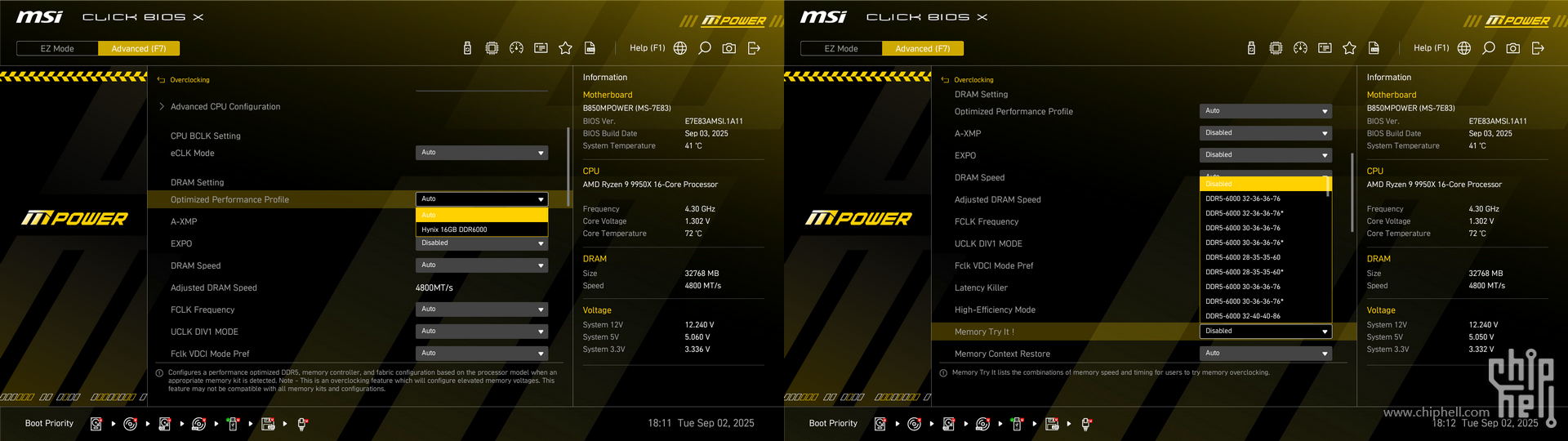

内存设置区.除了根据内存本身自带的XMP/EXPO信息提供对应的开关外.主板还根据内存类型提供一键预设的“优化配置”,和大量一键带入设置的Memory Try It选项组.

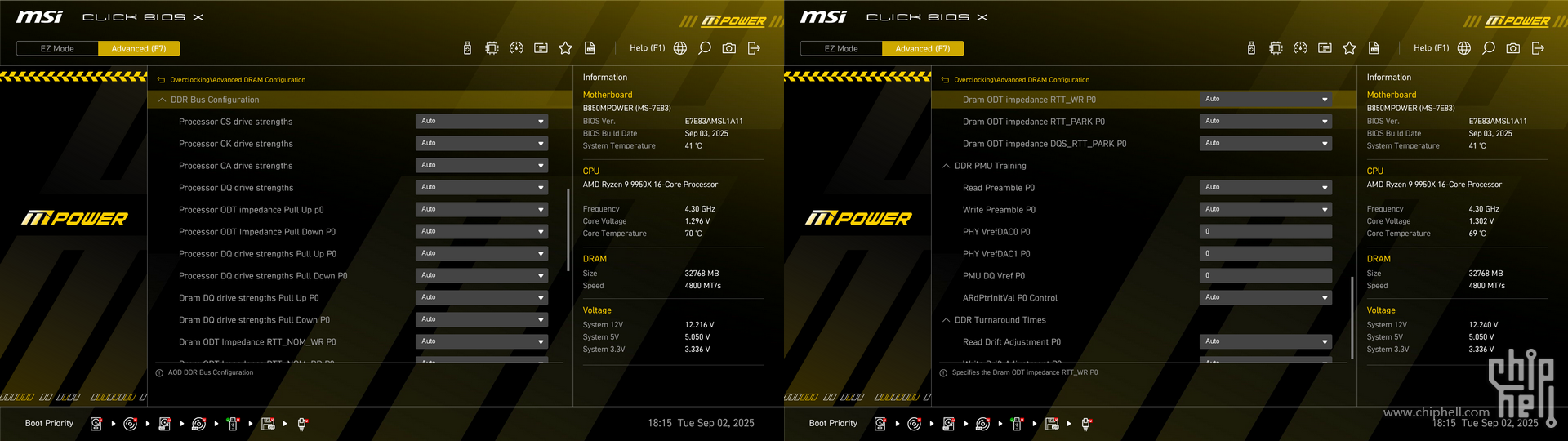

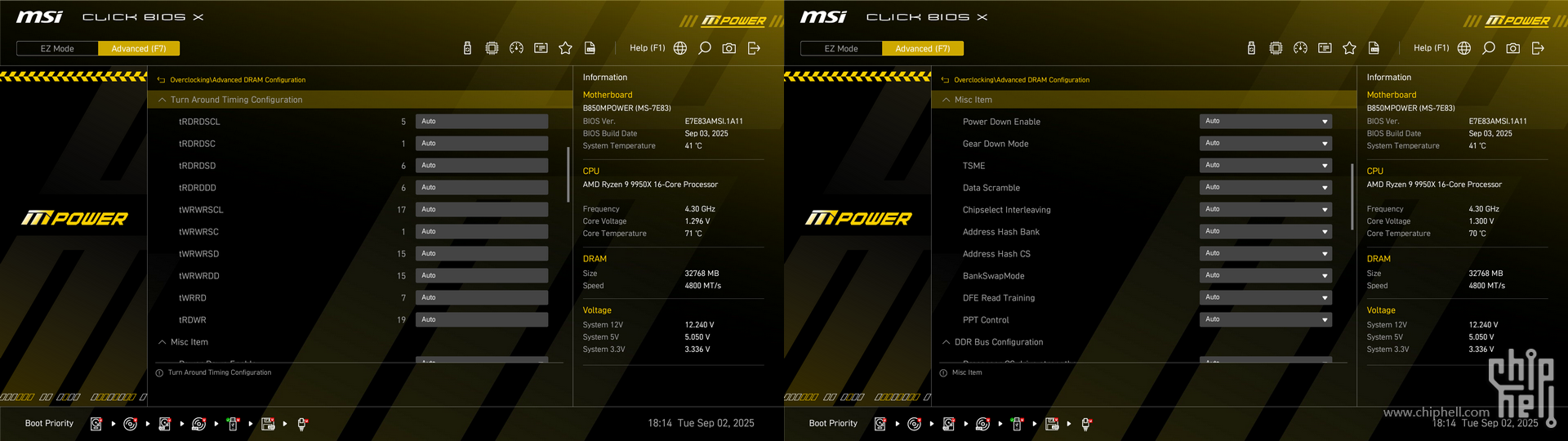

完整的内存时序设置选项.

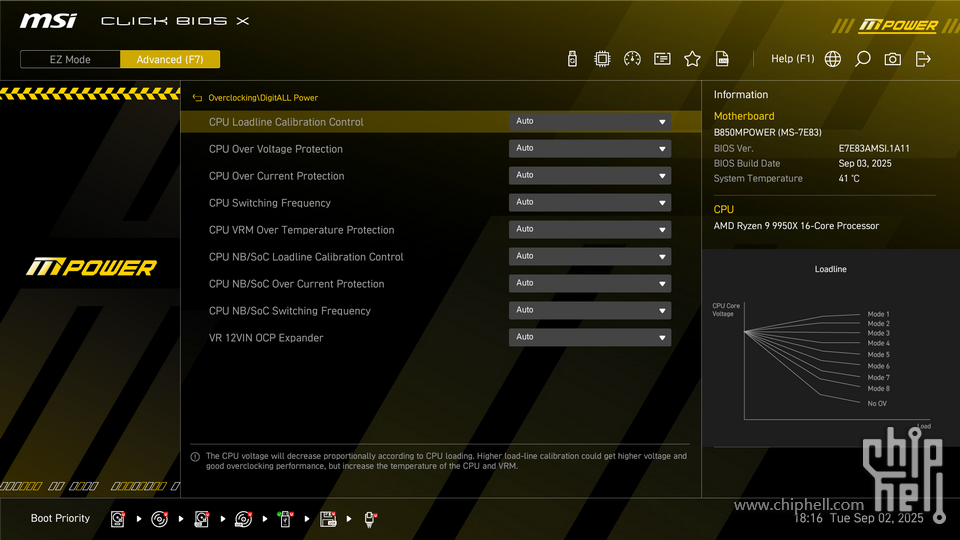

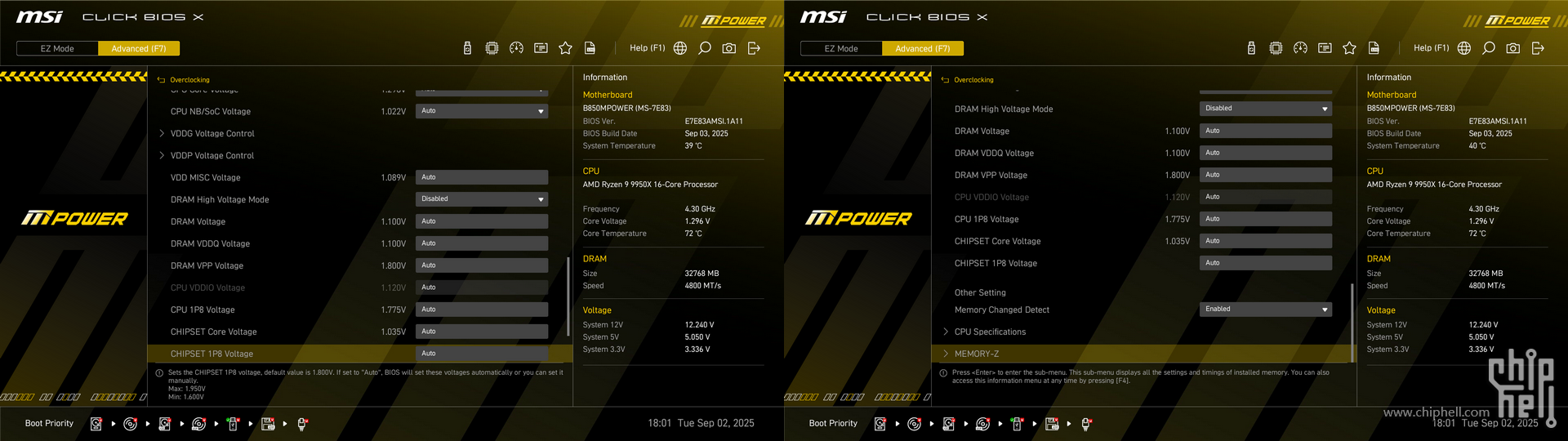

电压设置区.DigitALL Power提供了防掉压选项以及供电主控芯片相关可调参数设置.

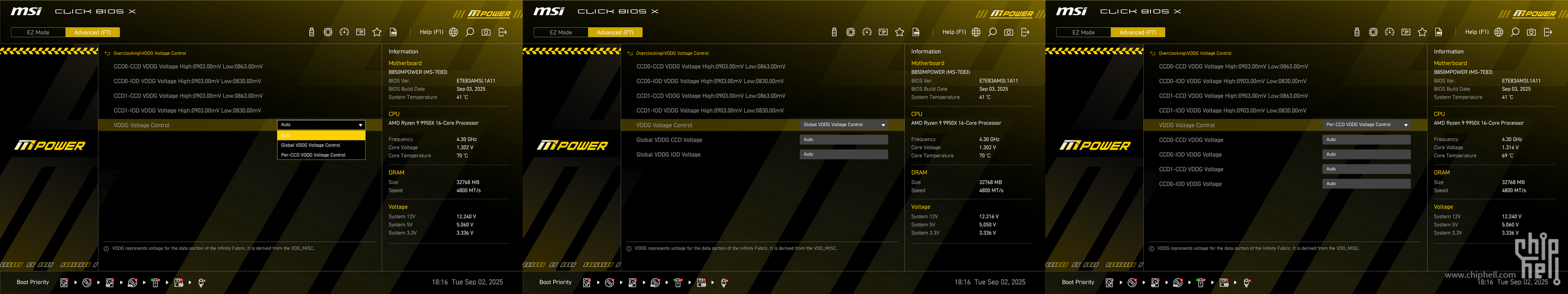

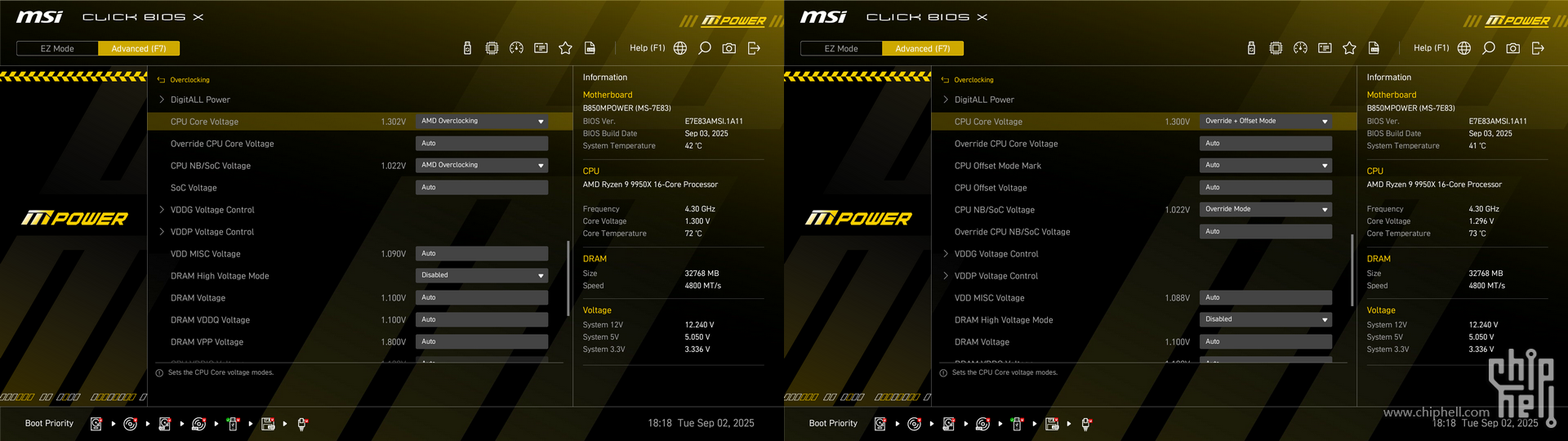

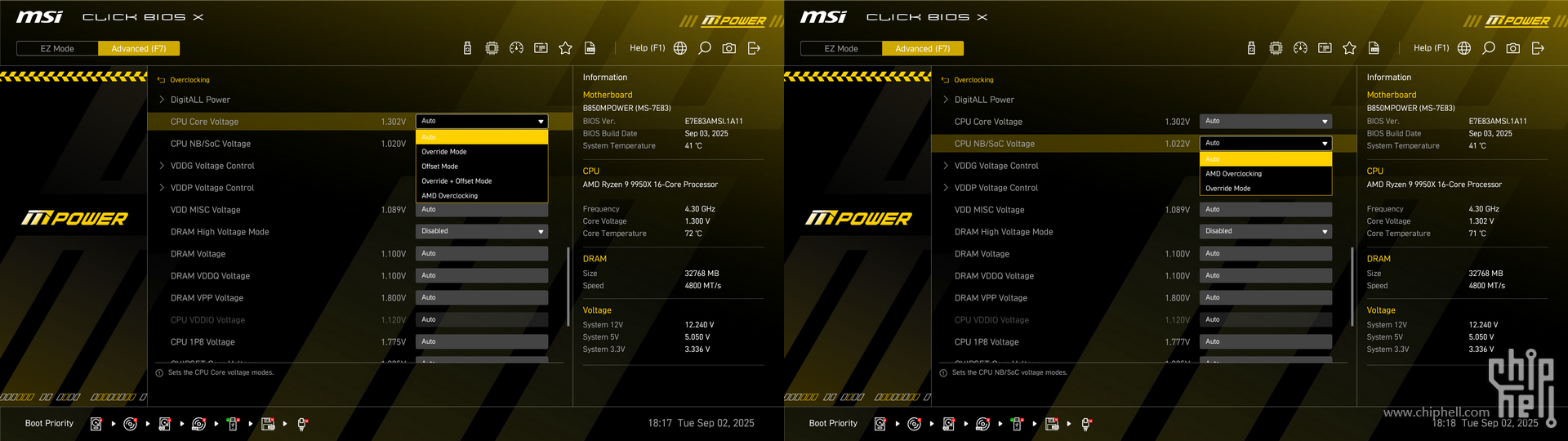

CPU核心与SoC电压支持由主板供电覆盖CPU本身请求设定的Override覆写模式,或通过平台本身超频功能提供请求的电压设定模式.CPU核心还支持Offset整体偏移量模式的设置.

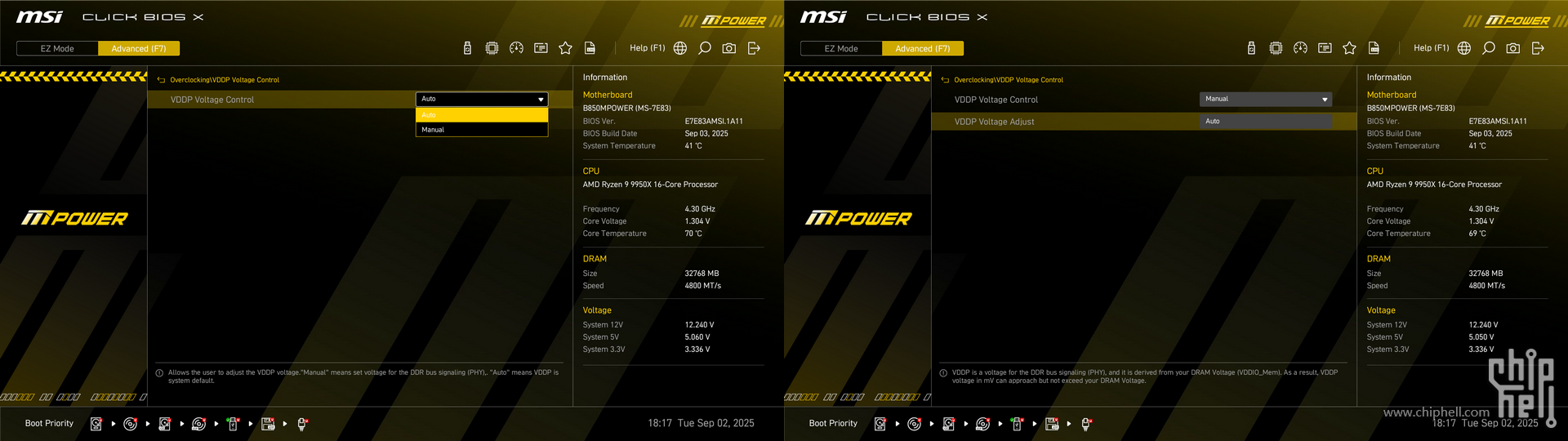

VDDG和VDDP电压额外做了子选单供设置.

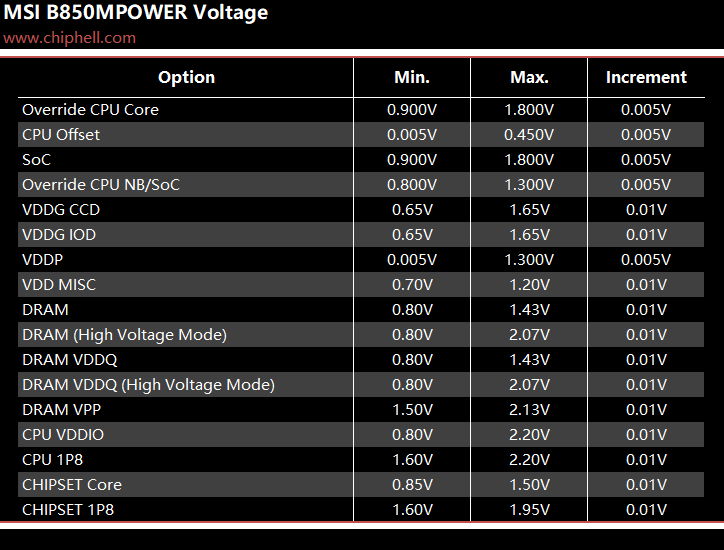

可调电压范围参考: (基于Ryzen 9 9950X,仅供参考.)

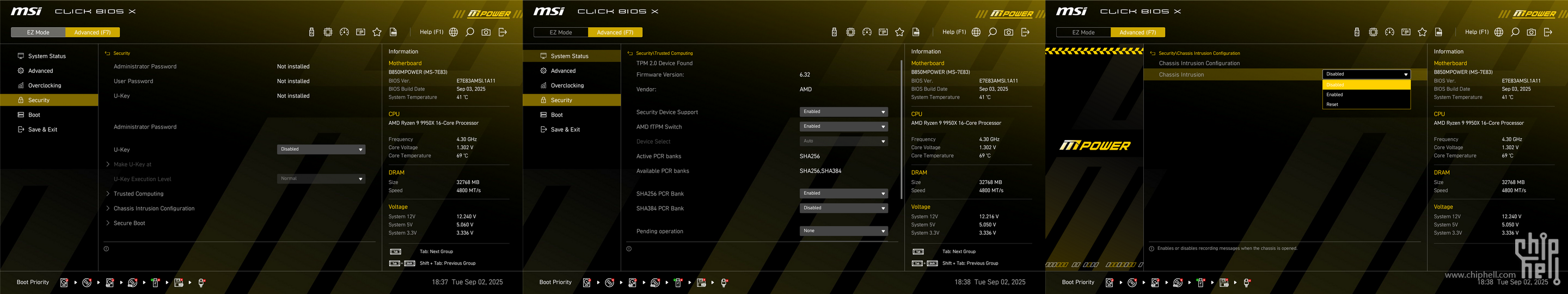

Securty(安全)提供密码,内置TPM,机箱开启检测跳线状态设置和Secure Boot(安全启动)相关设置项.
完整的Secure Boot(安全启动)相关设置项.

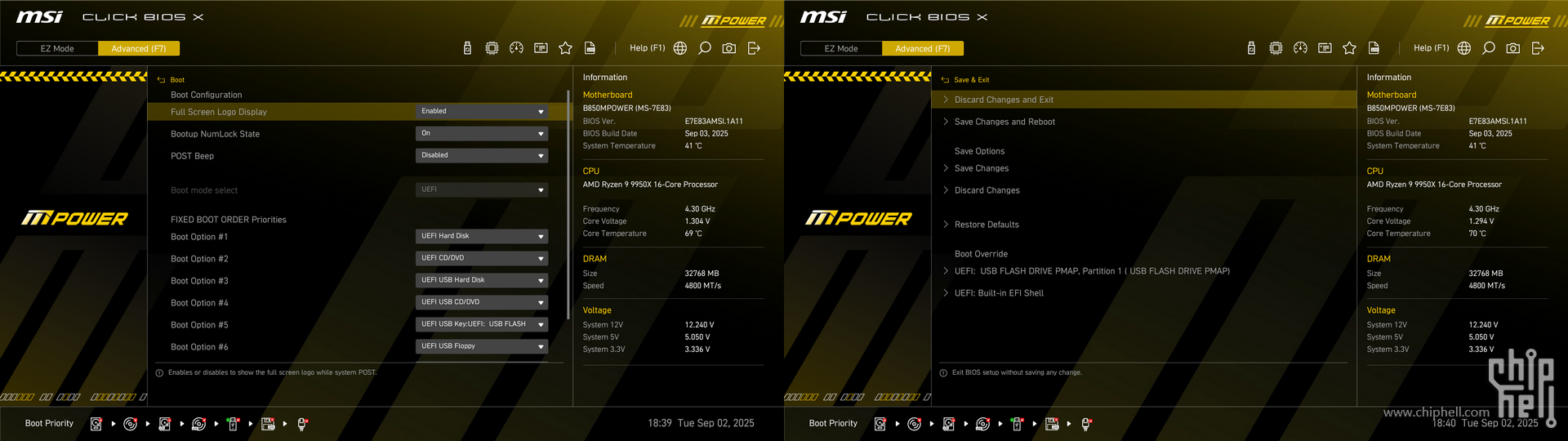

Boot(启动)提供开机设备顺序以及开机画面提示音等相关设置. Save & Exit(保存与退出)则如字面意,提供BIOS设置保存与结束相关操作

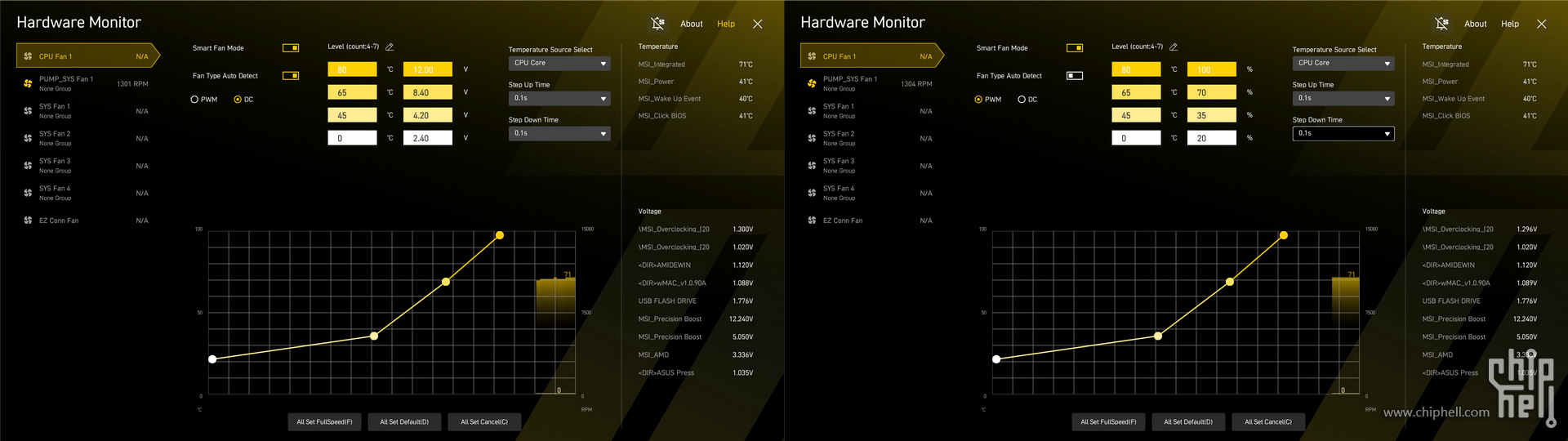

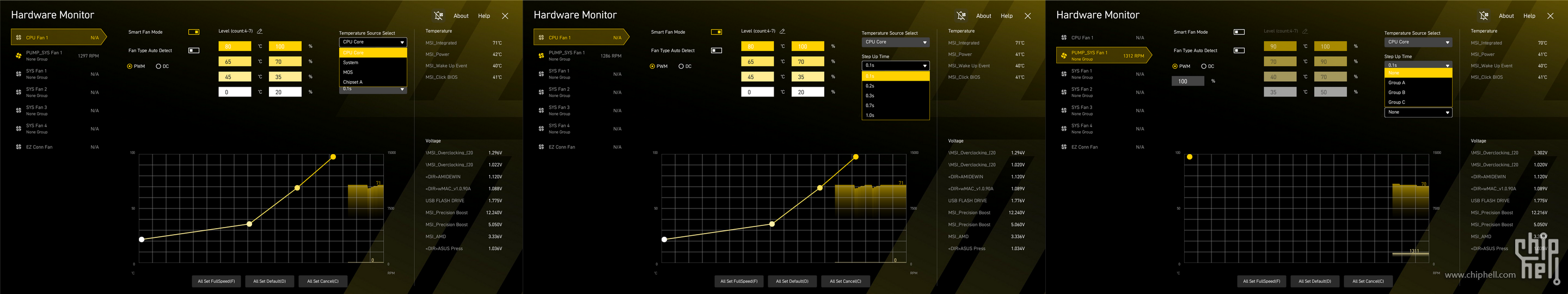

还有部分重要功能以顶部的图标组作为入口.比如Hardware Monitor提供了电压/温度/风扇的状态和风扇转速调节. 板载的风扇口均支持4到7个温度-转速参考点的设定.均支持PWM或电压调速.当使用电压调速模式时,对应的也是让用户直接通过填写电压值来设置.
CPU对应的温度源已经优化为CPU自带的温度检测. 转速提升时间反应也支持升降各自独立五个档位的控制. 此外非CPU风扇位还支持分组设置,简化相同风扇曲线的设置步骤.

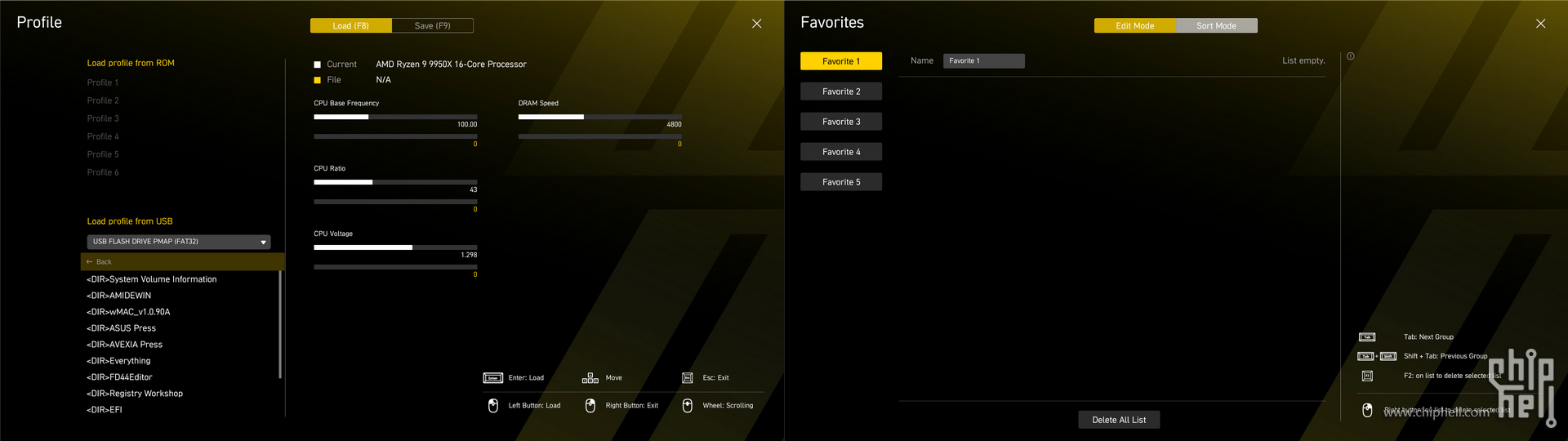

Profile(配置档)提供了导出和导入设置存档的功能.并且很贴心的把最关键的CPU与内存频率信息预览在界面上
Favorites(收藏夹)可自己添加常用的选项.

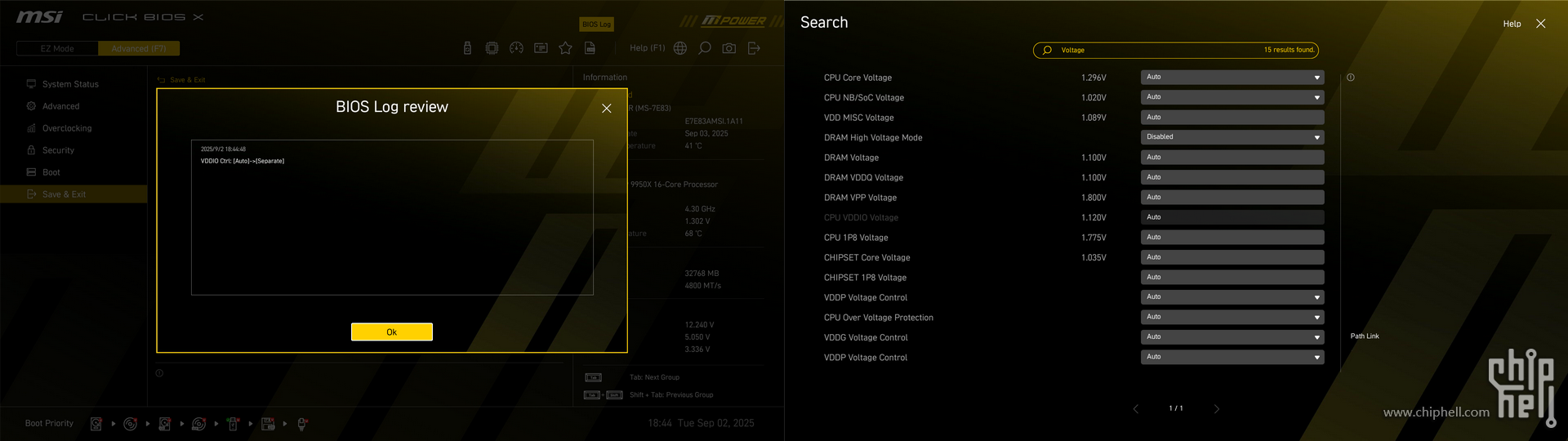

BIOS Log review记录了最近几次修改的记录,方便调试回溯. Search(搜索)用于搜索关键字定位选项,检索的响应速度称得上优秀.
|
