Netgear R6300

2012-7-15 22:52| 发布者: nApoleon| 查看: 391178| 评论: 223|原作者: oceanstar|来自: www.chiphell.com

摘要: 目前802.11n的无线路由器已经开始普及,300M的无线路由器已经是各大厂商最最初级的产品了,而从去年开始,大量的450M 乃至900M产品开始出现,其中的代表就是Cisco EA4500。 而实际上,在802.11n Wi-Fi无线标准确立 ...
内部解析
        在Linksys的旗舰转投Ralink后,网件依然坚持使用Broadcom 的方案。

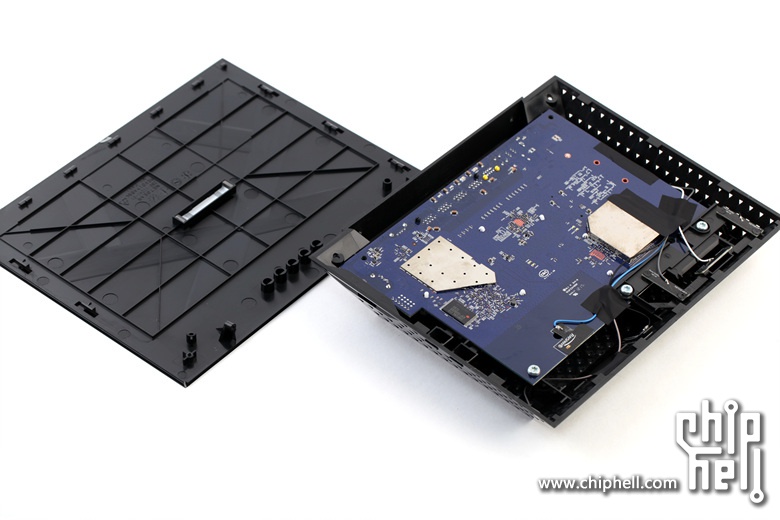

        R6300的拆解相当困难,貌似花了轮子一个小时左右才完全拆开。下图是打开后的样子(PCB背面部分),大家不要被图片所迷惑,R6300的体积其实相当大。
        注意R6300使用了6根天线,2.4G和5G分别使用了3条。

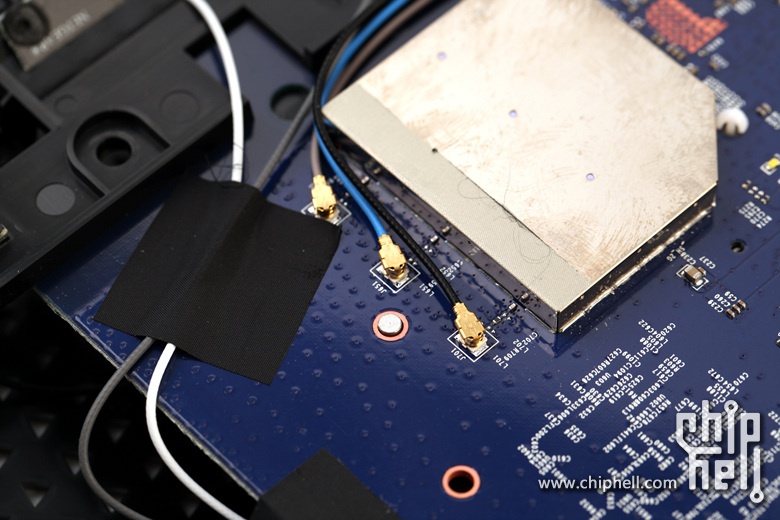

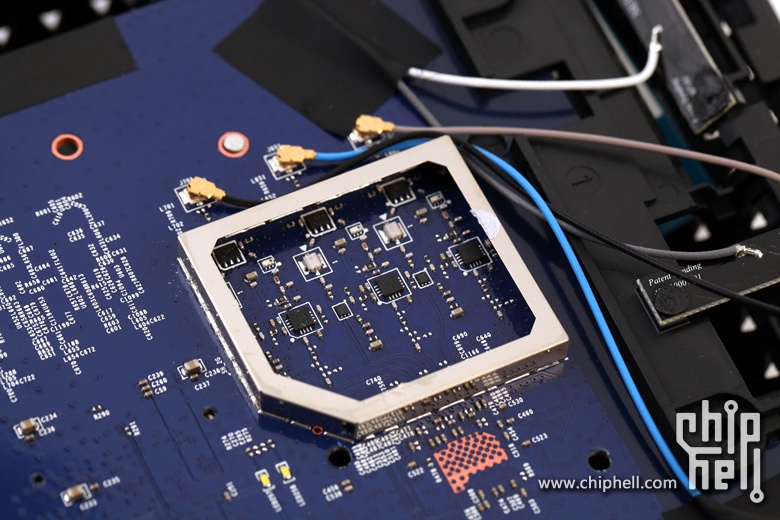

PCB板背面的硕大原件,查阅相关资料后,这一部分为R6300的2.4G信号放大器。以往无线路由器都是把放大器放正面,这次网件把信号放大器放到背面,估计是出于布局的原因。


换个角度再来一张,在PCB正面的对应位置,是BCM4331芯片,用于提供2.4G连接。

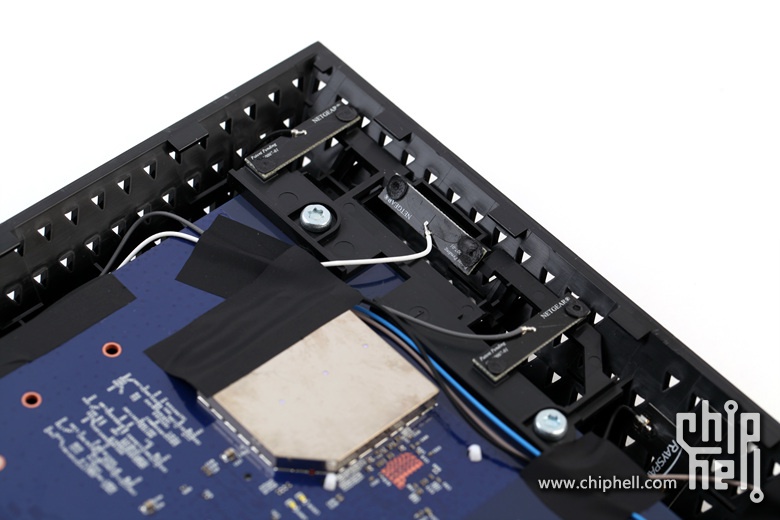

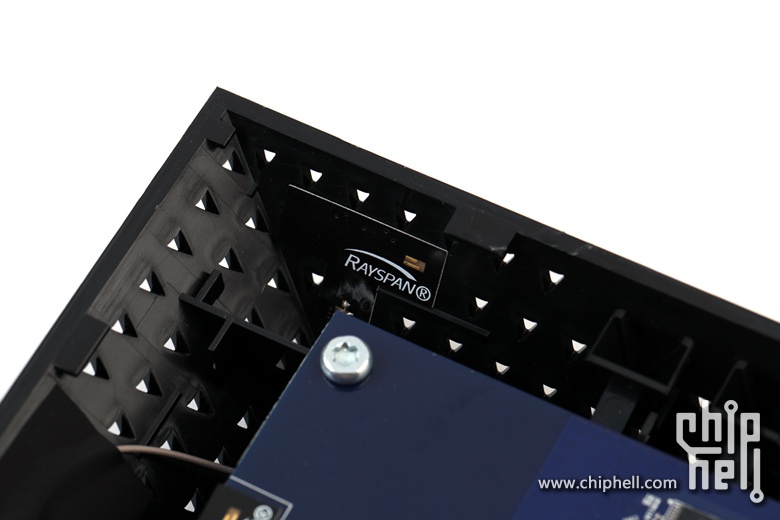

来自Rayspan的天线

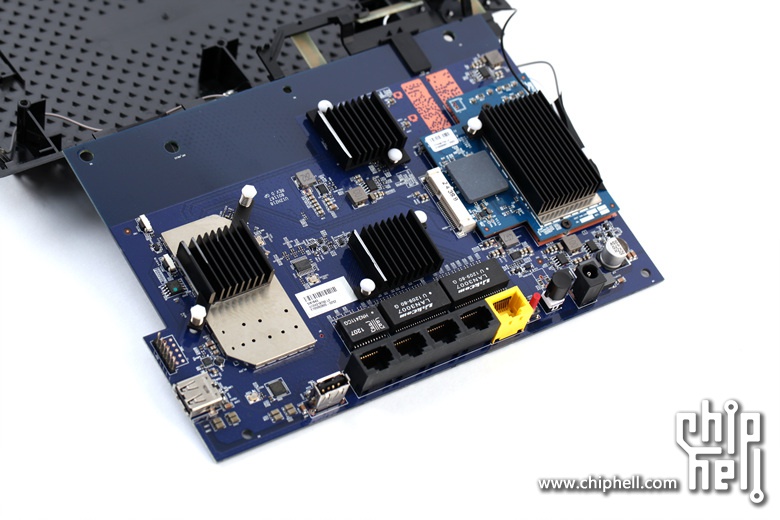

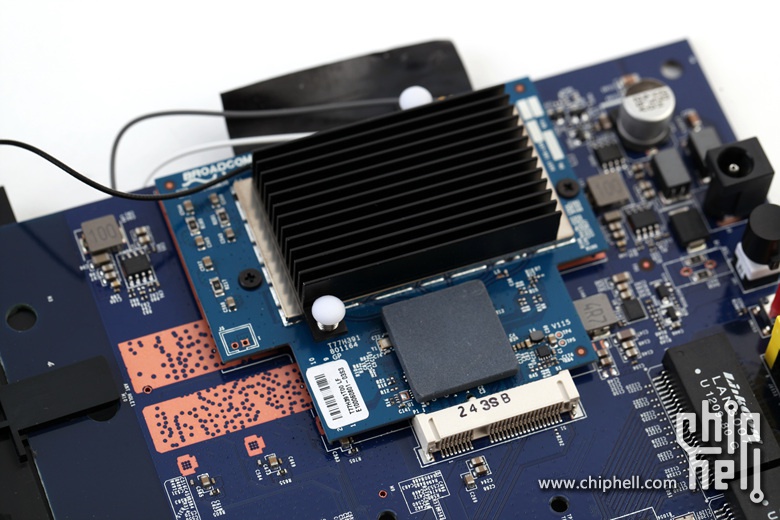

PCB板正面图一张,可以看到4个硕大的散热片。注意右侧是使用mini pcie连接的模块,具体后面会分析。

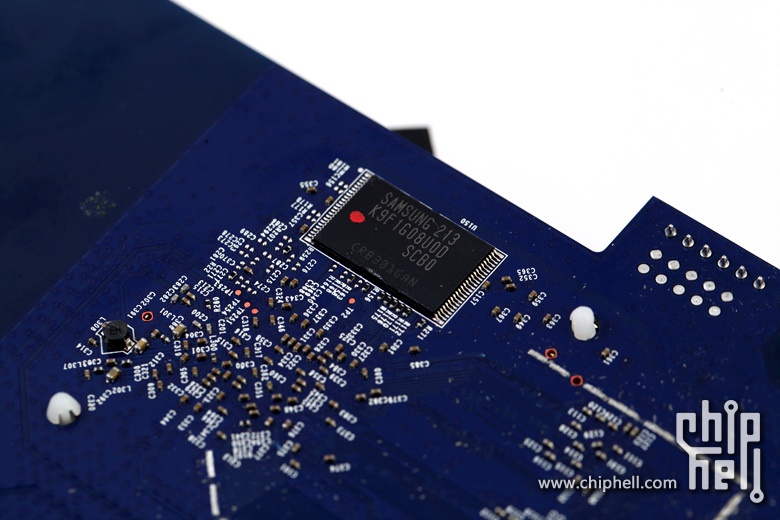

来自三星的128 MB NAND

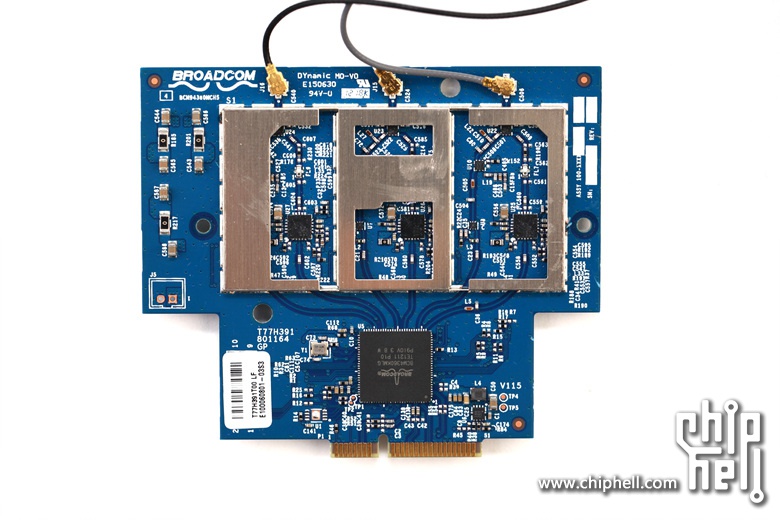

Mini-PCIe模块大图一张,这个模块也被用于Buffalo的WZR-D1800H 和WLI-H4-D1300(这两款均为802.11ac无线路由器)。


拿掉Mini-PCEe模块后的样子。

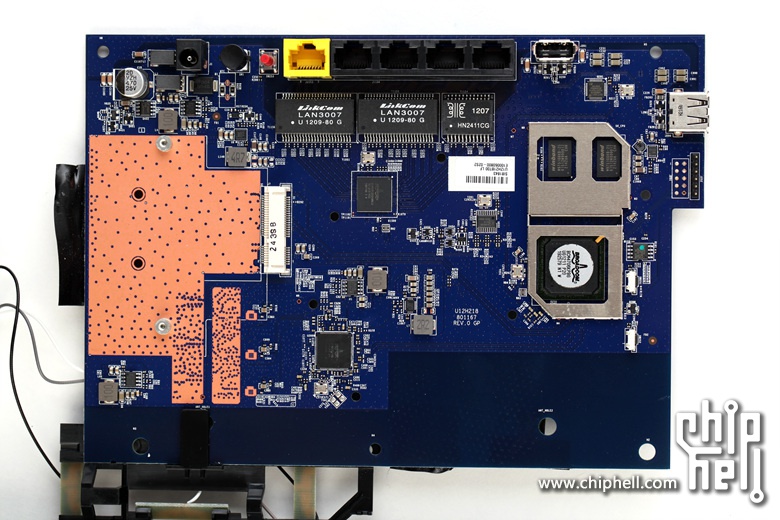

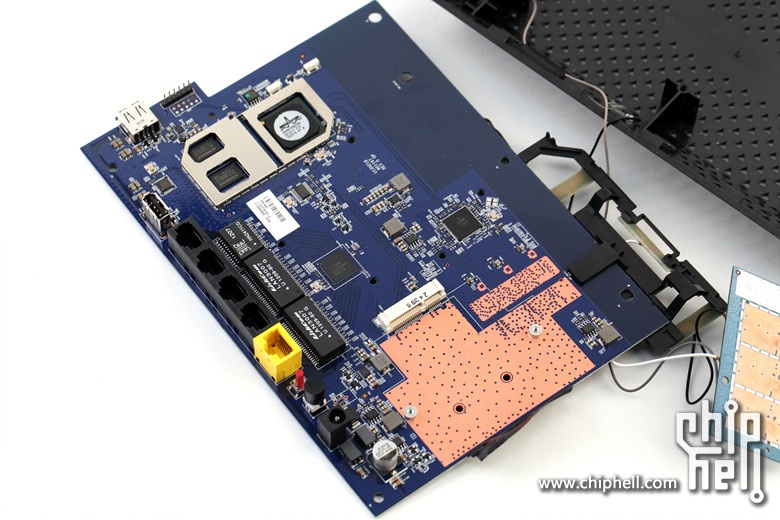

PCB全貌一张

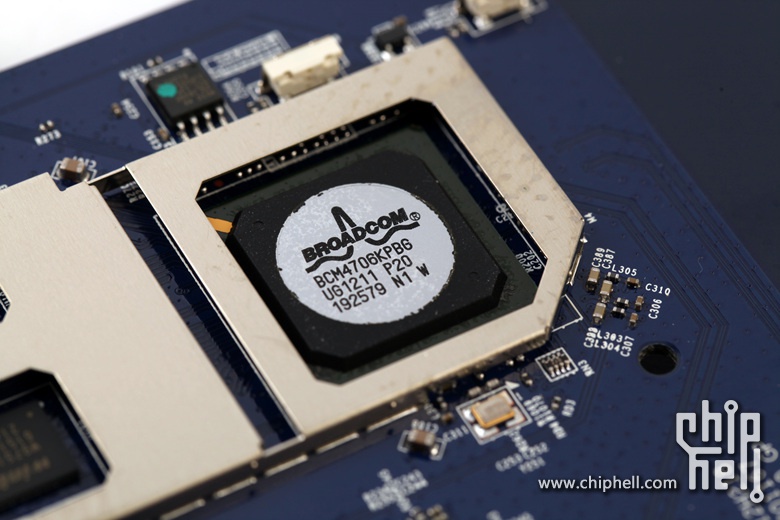

R6300使用CPU是Broadcom 最新的BCM4706 ,工作频率为600Hz。这颗CPU为Broadcom 2012年的产品,支持千兆网络,DDR2,并且集成了对USB 2.0支持。一般这个CPU都与 Broadcom的BCM4331  802.11n模块组合使用。

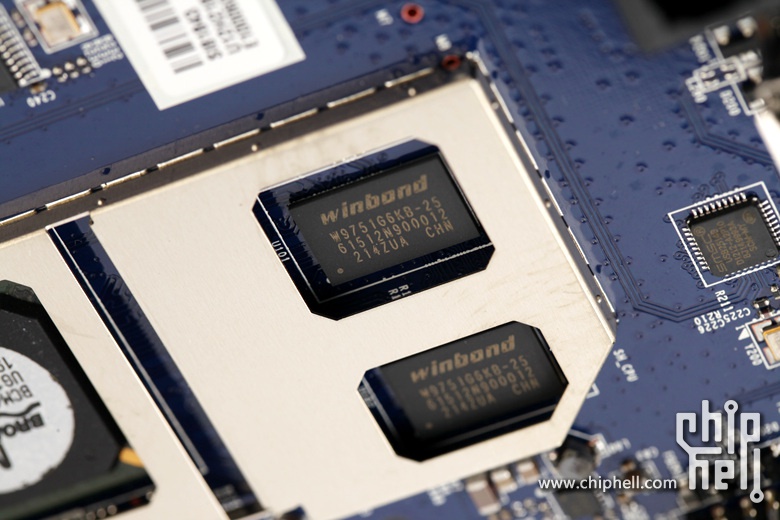

来自Winbond的内存芯片,2颗64M的DDR2 内存,貌似中国制造?

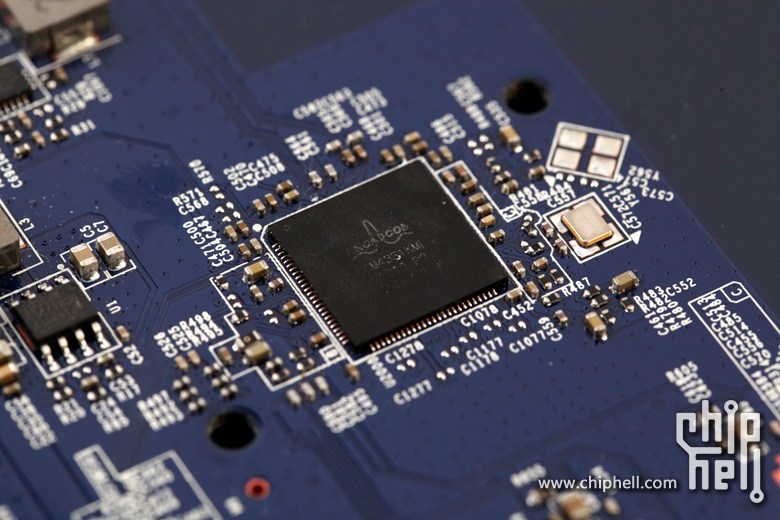

来自Broadcom 的BCM53125,用于提供千兆有线网络连接。

Cisco EA2700,Cisco E3200 ,华硕RT-N15U RT-N66u RT-AC66u均使用了这个芯片。反而网件自家的WNDR4500使用的是BCM53115。


同样是来自于Broadcom的BCM4331,用于提供802.11n的2.4G无线连接,最大支持450M。同样使用了这个芯片的有Cisco E4200 v1, ASUS RT-AC66U,以及网件自家WNDR4500。

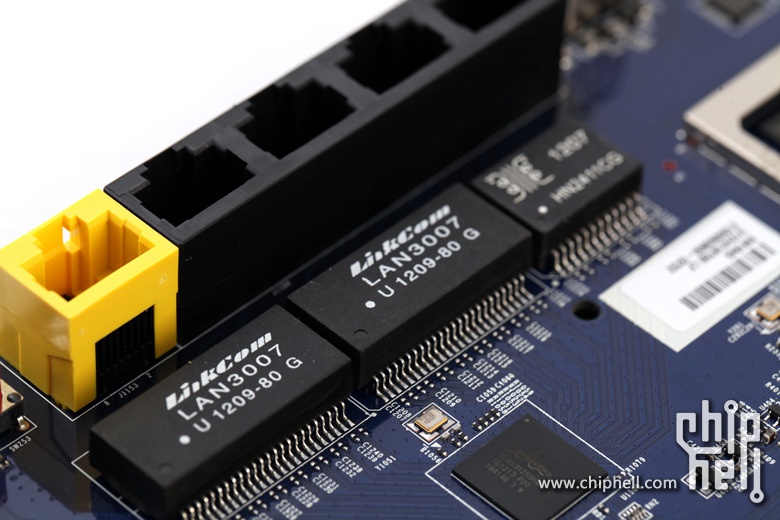

来自Linkcom的接口。老实说,第一次注意到这玩意,貌似是个台湾厂商。


R6300的5G模块,单独放到了一块子卡上,使用3天线。这个子卡布局和D-Link DIR-857所用的子卡的基本相同。最大的区别是,D-Link DIR-857子卡上同时有2.4G模块和5G模块,而网件R6300只有5G模块。


换个角度再来一张

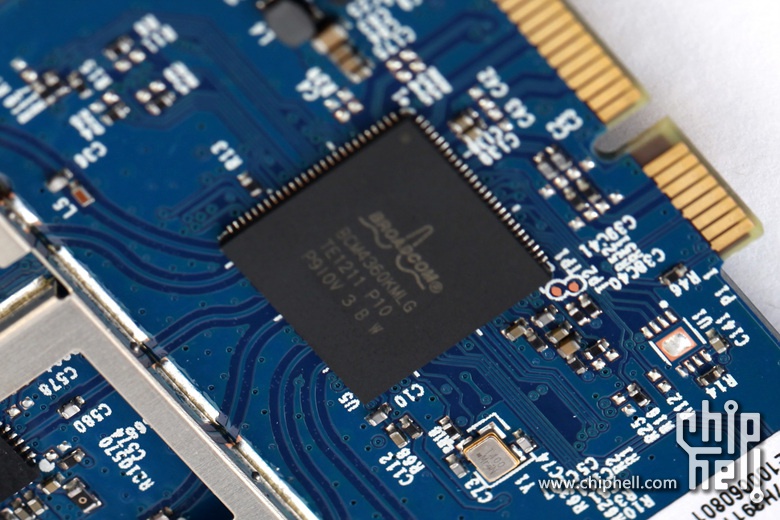

        同样来自Broadcom的BCM4360,用于提供802.11ac的5G无线连接。BCM4360支持最大1.3Gbps的无线连接,支持80Mhz的工作频率。 支持QAM 256,作为对比的是,前面提到的BCM4331仅仅使用64-QAM。QAM为Quadrature Amplitude Modulatio  的缩写,通俗来说,表示一个信号中可以有多少的数据,也就是信号的密度。

        目前基本所有的802.11ac路由器均使用这个芯片。其中包括Buffalo AirStation WZR-1750H,Buffalo AirStation WZR-D1800H, Belkin F9K1113 ASUS RT-AC66U Linksys EA6500,以及网件自家的R6200, R6300。


综上所述,网件R6300的硬件配置如下:

Netgear R6300

CPU:Broadcom BCM4706

RAM:128MB

Flash:128MB

千兆芯片:Broadcom BCM53125

2.4GHz:Broadcom BCM4331,最大450M

5GHz:Broadcom BCM4360,最大1300M

天线:6根
