内部解析

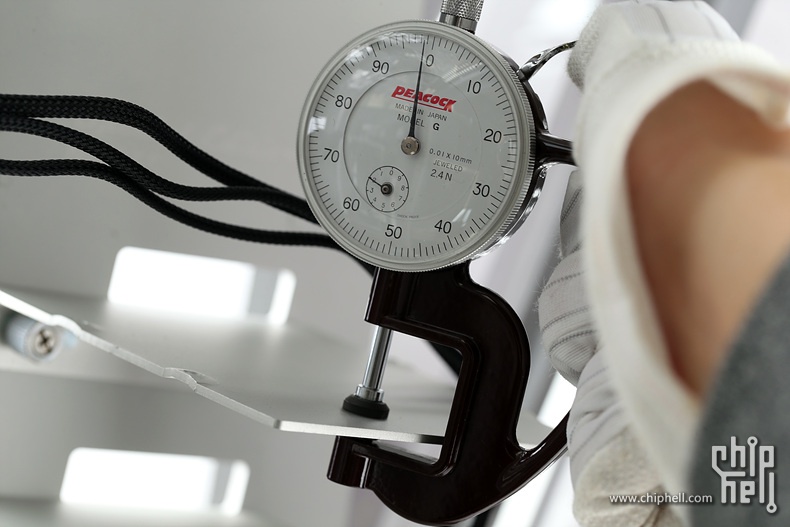

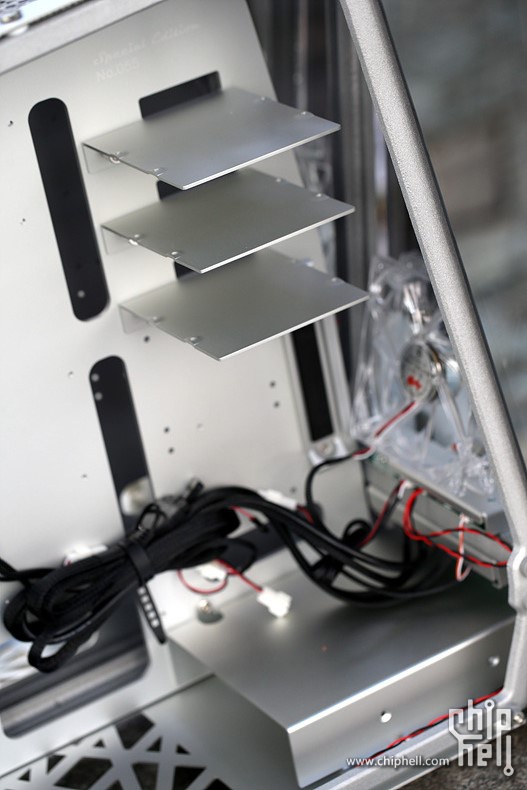

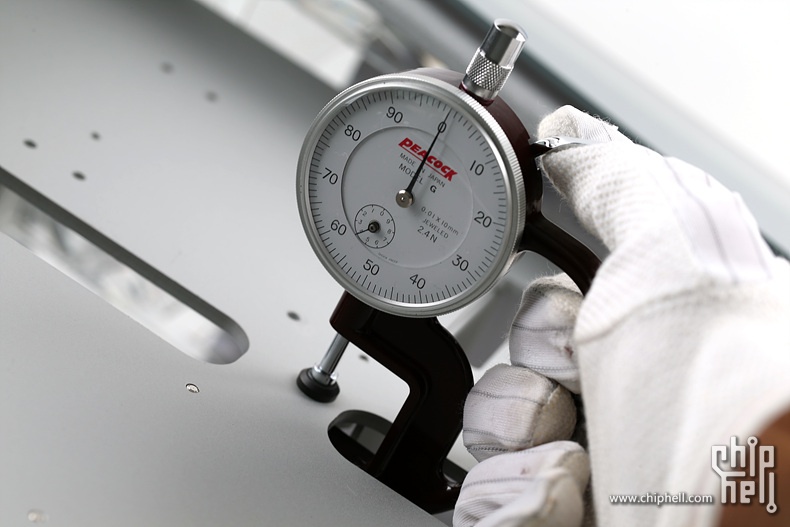

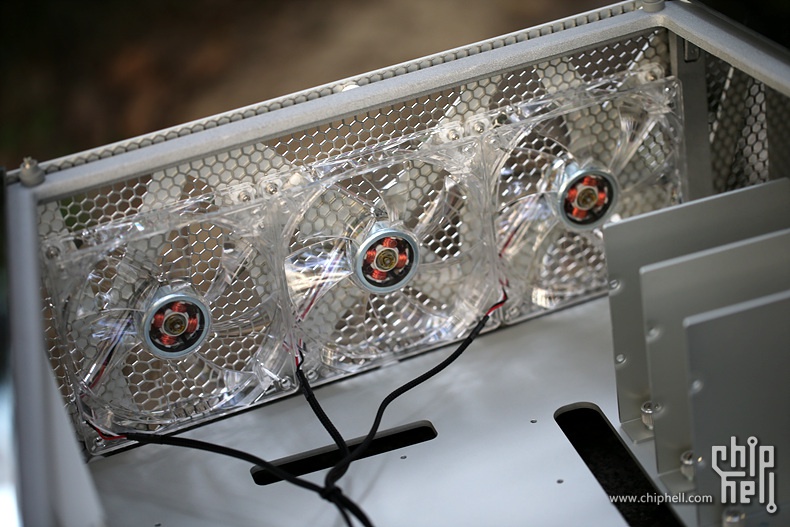

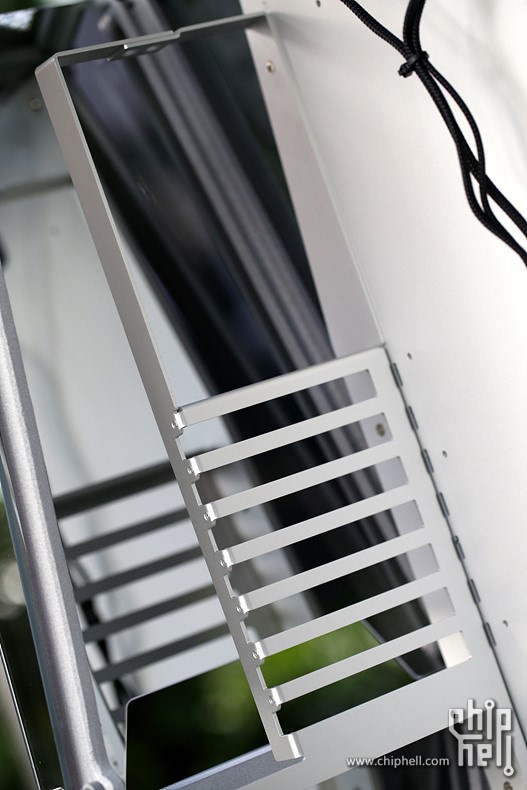

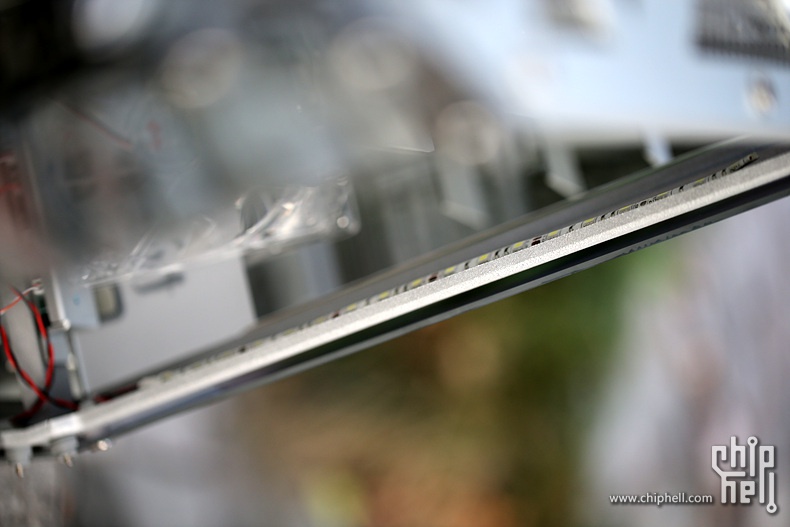

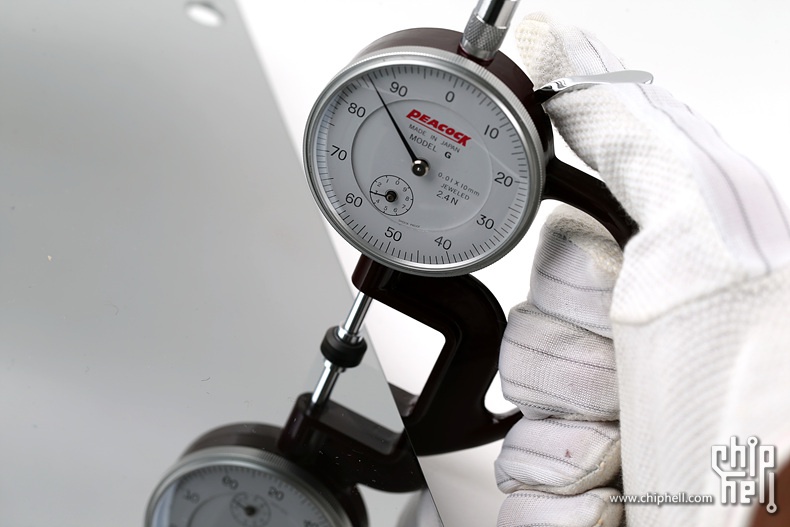

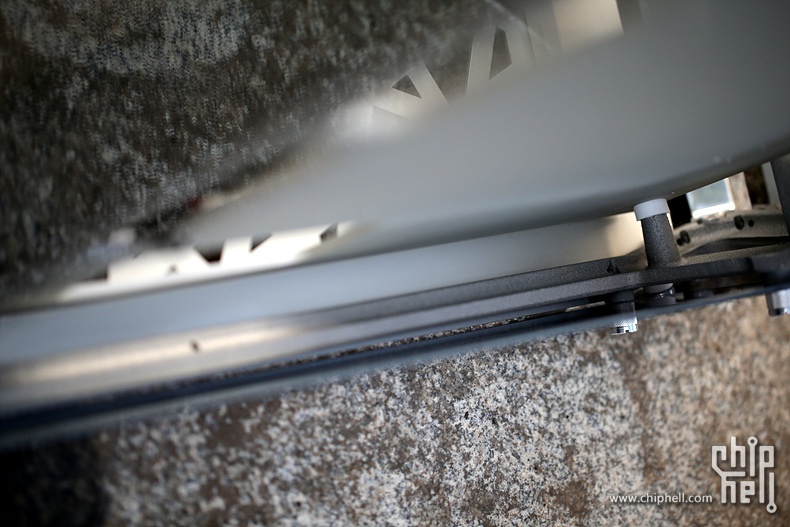

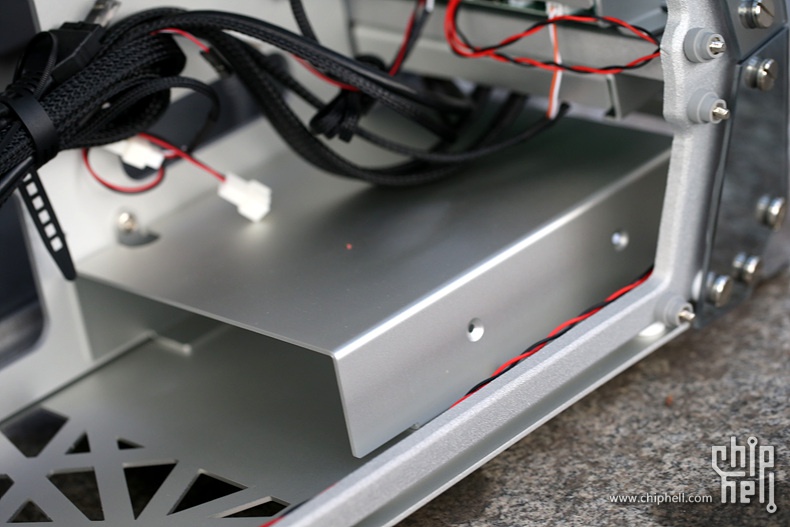

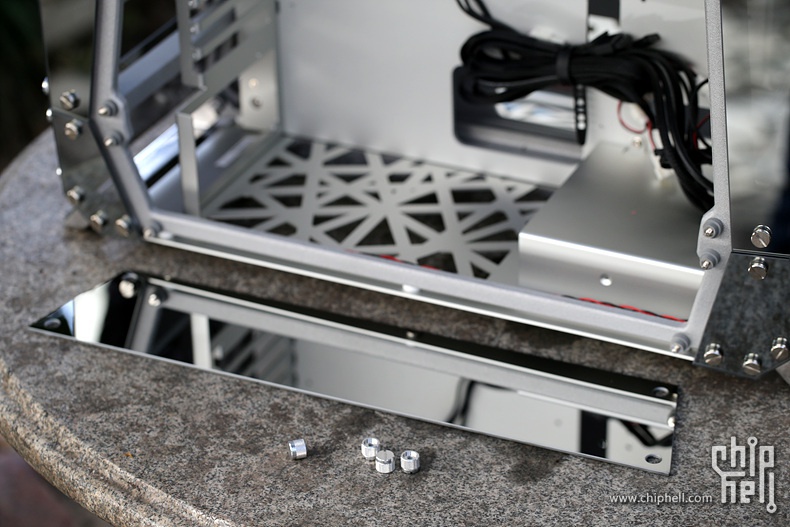

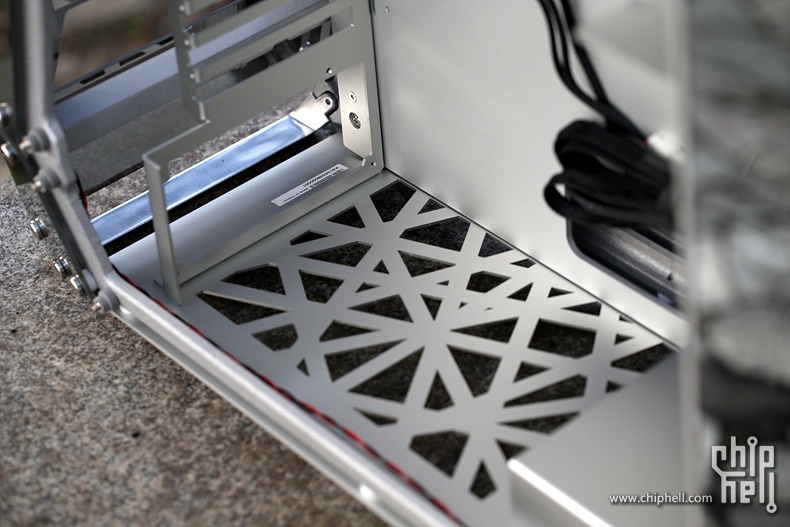

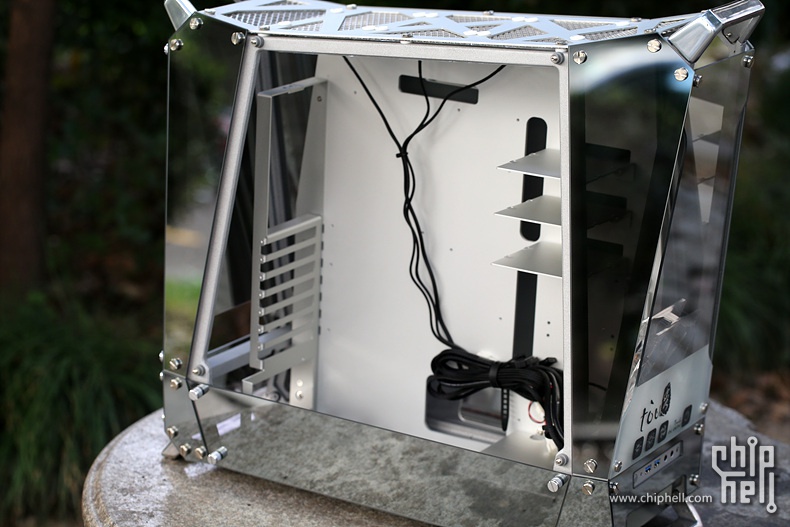

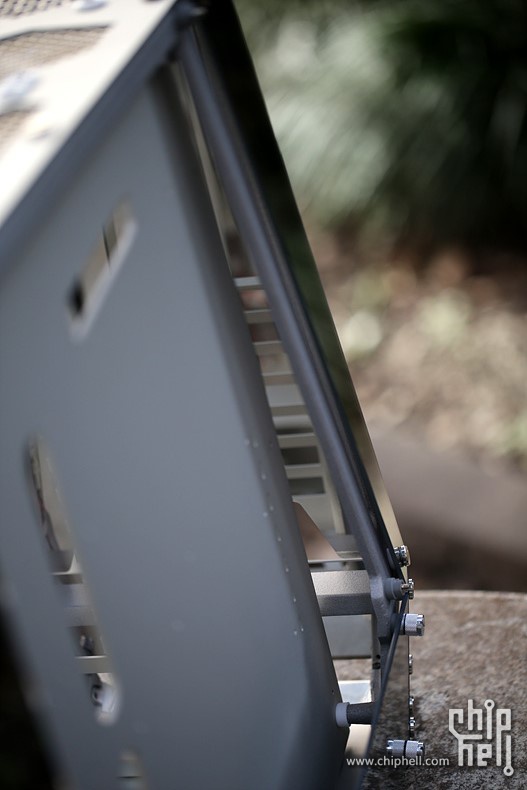

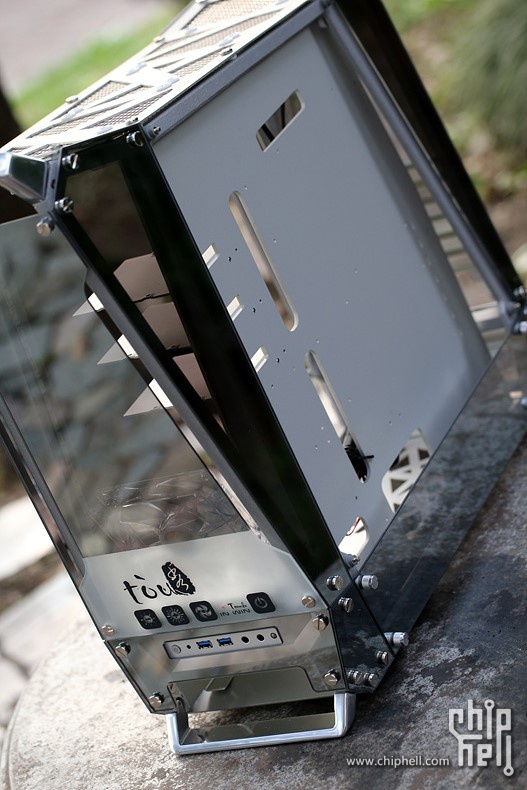

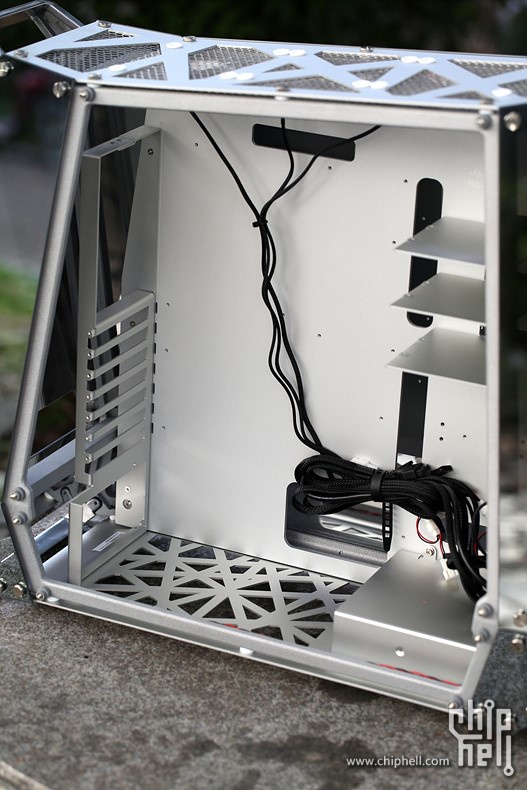

跟Tou华丽的外箱和用料相比,内部的结构也就真的有些"不足挂齿"了. 侧面有2块可拆卸的侧板,一般而言下面这块小的可以不拆也能实现装机维护什么的. 整个内部基本上就是一块主板支架的铝板,然后加上几块用户固定3.5"or5"位的支架,最后就是整个I/O和电源位一体的铝材框架,够简单吧,于是我想到了这样一句话"绣花枕头一包草",不过既然是非主流的概念机型,每个机种也就限量生产那么一点走下过场,我们也就不必要求那么高了,搬来凳子一起看戏岂不是更加喜闻乐见么. 底部的电源位,开孔风格很"鸟巢"~ I/O挡板不支持主板背板,但反正I/O部分并不外露,也就无所谓了.PCI扩展插槽为7根,这个部件都是用的铝材多次弯折实现的. 前面板内部上方是3个3.5"硬盘支架,下面是2个直接挂载的2.5"位,再下方有一个12cm的风扇,因为暴力快递的原因收到的时候已经脱落,不过这个位置其实风扇可有可无,毕竟机箱并非封闭式.最下方是一个5"光驱位. IN WIN对5"位的不舍不弃精神充分反映了该品牌悠久的OEM历史渊源,所以从80元的机箱,到8000元的机箱,哪怕外形如何创新如何艺术化,5"位永远都会神一般地存在,我佩服就佩服在,IN WIN居然能在各种天价概念机型里把5"位位置处理得那么到位那么不唐突... 从正面再看一下. 背部一览,可走背线. 有意思的来了,介绍到这里,如果你认为Tou只是把玻璃"贴"在机箱骨架上仅此而已玩噱头的话,那你就大错特错了.其实外层的玻璃,与内部的那块大面积的主板铝架都是固定在铸铁的机箱骨架上,即下图中银色部分,这个铸铁框架负载着所有重量,所以用料非常夸张. 换个角度再来看下. 一开始谈到玻璃的时候提到过Tou的玻璃其实也具备一定的透shi,所以厂商在内部加装了蓝色的LED灯带以满足追求灯效的用户,当然你要不喜欢可以不开. 顶部预装的3枚12cm风扇. 玻璃的厚度为2.9mm左右. 内部铝板部件的厚度为2mm. 内部最大的主板支架铝板厚度为3mm. |
