这个迷你主机上的SATA 9pin的排线，有人知道吗？

SpringTime · 发表于 2023-3-29 11:56

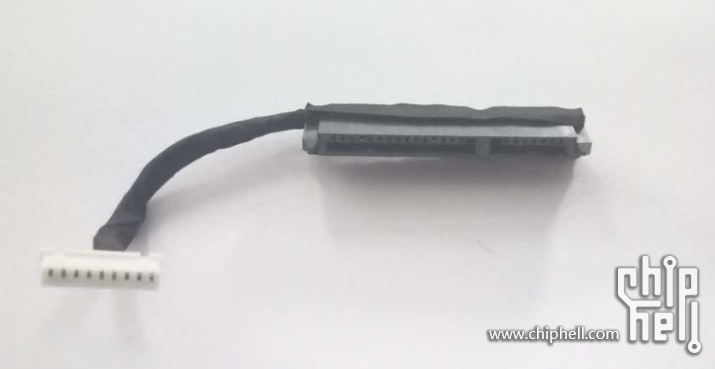

一个VOYO Vmac 小电脑上的，想接个SATA硬盘，结果到处都买不到转接线
只能问问万坛，有大佬有这种线吗？

chen222gou · 发表于 2023-3-29 16:11

SpringTime 发表于 2023-3-29 16:03
楼上兄弟们的建议，对于手残的我来讲.....有点高了，就怕烧

你要是已经有一根线了，可以寄给做线的卖家，他们测了线序做一个就是了。成本不是很高

SpringTime · 发表于 2023-3-29 16:03

楼上兄弟们的建议，对于手残的我来讲.....有点高了，就怕烧

chen222gou · 发表于 2023-3-29 15:47

本帖最后由 chen222gou 于 2023-3-29 15:50 编辑

撕开他的胶布，看一下他线哪些省略哪些合并的就行了

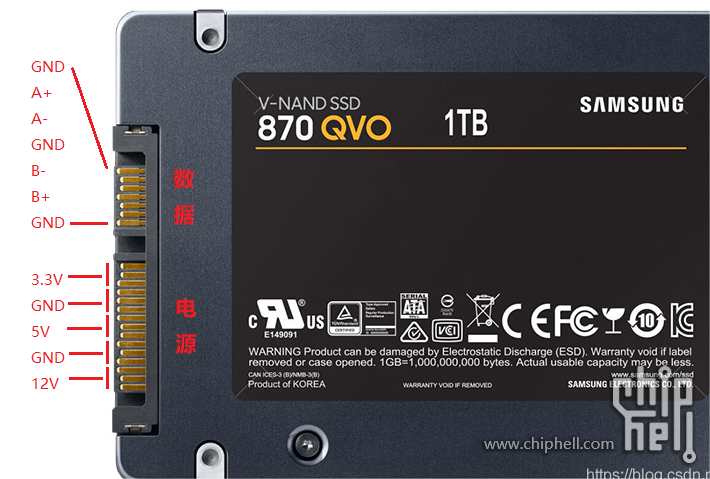

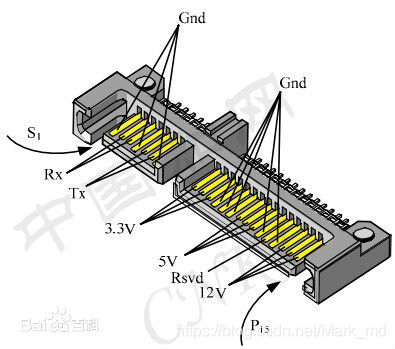

sata的数据4线是死的，其他的就是12v 5v 3.3v 接地，看他们怎么分配到5个脚确定线序了你上网定制或者自己焊接都行了

c2h6o · 发表于 2023-3-29 15:38

SpringTime 发表于 2023-3-29 15:26
是，也不敢硬接，看看有没有坛友刚好用过一样的
实在找不到也只能算了。 ...

先把5V找出来，然后看线路（应该是并排的线），把两对硬盘差分信号线找到，其他应该都是地了。拿表确认下就行。

SpringTime · 发表于 2023-3-29 15:26

hasuboy 发表于 2023-3-29 15:07
这种线最好搞清楚了再用，不然烧了不划算，hp的mini主机里面也是这种类似的线，但只有接硬盘那一头和你这个 ...

是，也不敢硬接，看看有没有坛友刚好用过一样的
实在找不到也只能算了。

SpringTime · 发表于 2023-3-29 15:19

SongZart 发表于 2023-3-29 14:50
Lenovo 联想 Yoga2 13 YOGA2 13 硬盘接口线硬盘线 DC02001ZY00
你看这个对不对

这个，是8pin的，很接近了~~可惜......

hasuboy · 发表于 2023-3-29 15:07

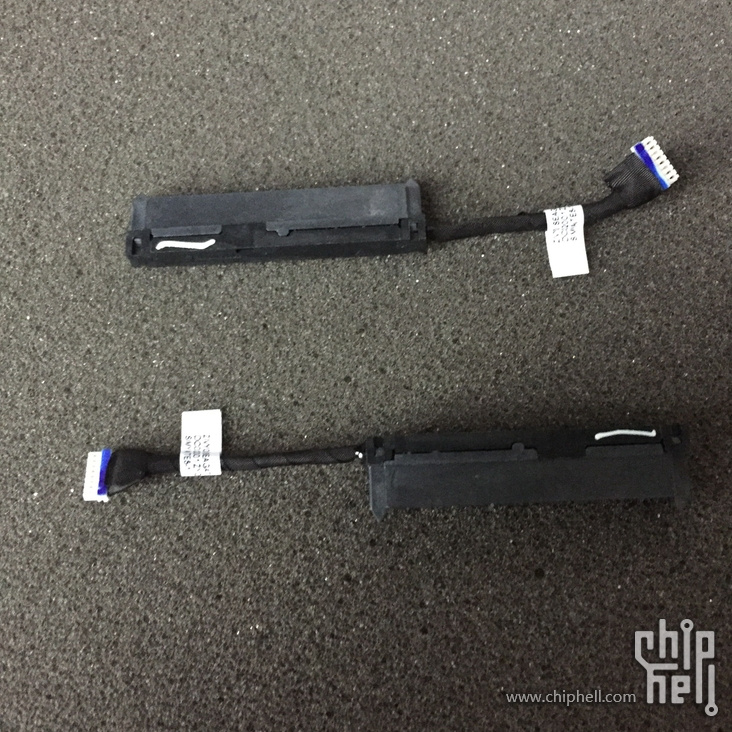

这种线最好搞清楚了再用，不然烧了不划算，hp的mini主机里面也是这种类似的线，但只有接硬盘那一头和你这个一样（理论上接硬盘那头应该都是统一的，毕竟硬盘是统一的接口），中间的线不是你这种圆线，是那种扁扁的很薄一层的像排线一样的东西，另外一头是直接用主板上一个卡扣卡住的。

SongZart · 发表于 2023-3-29 14:50

Lenovo 联想 Yoga2 13 YOGA2 13 硬盘接口线硬盘线 DC02001ZY00
你看这个对不对

SpringTime · 发表于 2023-3-29 14:19

xilter 发表于 2023-3-29 12:20
我猜这种接口应该不是独创，也许别的电脑上有类似的，就是不知道通用不通用。一个思路 ...

别的有，但不是这个规格....这个9PIN真的就没找到

SpringTime · 发表于 2023-3-29 14:19

jihu123 发表于 2023-3-29 12:32
这个不一定通用，戴尔惠普笔记本很多也是sata 转接线，可以考虑易驱线改。标准的难说。 ...

难，主要是线序定义不清楚.....

nikition · 发表于 2023-3-29 13:01

现在软路由上好像比这个接口还小呀。。。

7731 · 发表于 2023-3-29 12:51

在山寨轻薄本上看过

jihu123 · 发表于 2023-3-29 12:32

这个不一定通用，戴尔惠普笔记本很多也是sata 转接线，可以考虑易驱线改。标准的难说。

xilter · 发表于 2023-3-29 12:20

我猜这种接口应该不是独创，也许别的电脑上有类似的，就是不知道通用不通用。一个思路

SpringTime · 发表于 2023-3-29 12:01
