ARCTIC 最新140*27MM风扇 P14PRO 风洞测试

iris_

照例过一下外观 采用7叶连叶设计 风机尺寸为140*27mm 轮毂尺寸为54mm 算是有别于传统设计思路的大轮毂风机


PQN数据以及曲线如下
2500RPM 106.3CFM 5.19mmAq 38.25dBA 最大总效率达到21% 在开环情况下还能达到将近5.2mm 在140中有非常明显的压力取向



FFT如下 未发现扇叶和筋条有明显异响 但是非离散部分peak比较丰富

病嬌鬼畜蘿莉控

请问楼主最强的14CM进风风扇和出风风扇是哪一款，其中进风有密目防尘网，只考虑性能和噪音不考虑价格的话

iris_

jibberchao 发表于 2025-5-27 02:02
高阻是过一个中等厚度冷排进风具体多高真不好说没条件测

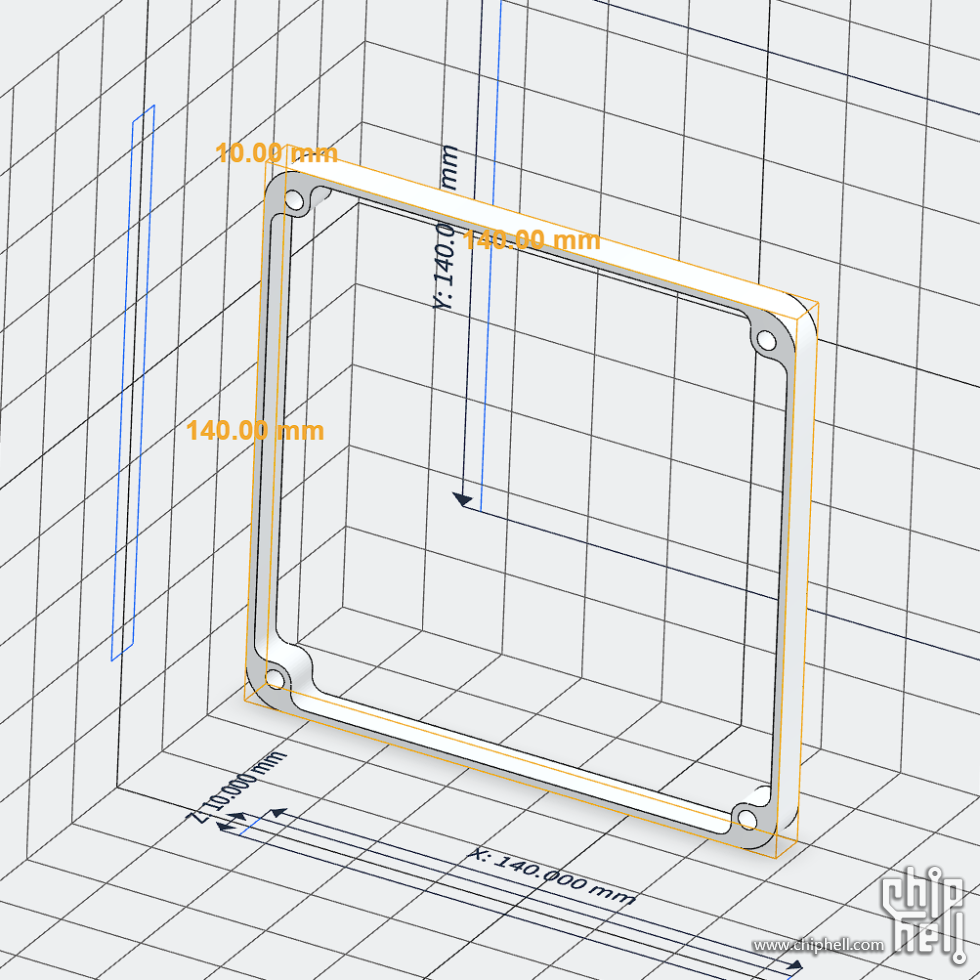

至少参照经济性来看 P14PRO+10mm垫片会好一些

houyuzhou

iris_ 发表于 2025-5-27 12:25
p14和p14max同噪音风量几乎完全一致 我前面有放pq 自行对比p14max和p14pro即可 低速单纯只考虑扇叶的话  ...

非常感谢。 机箱是那个傻大联力V3000P，前后偶很空旷，可能P14P感受不到提升，不折腾了。

iris_

houyuzhou 发表于 2025-5-27 11:58
我现在是普通P14 三把前进气 转速锁850 再高噪音无法接受。  可否总结一下换这款有无提升 ...

p14和p14max同噪音风量几乎完全一致 我前面有放pq 自行对比p14max和p14pro即可 低速单纯只考虑扇叶的话 按照目前常见的机箱前面板流阻 有提升 但不会特别明显 如果不想折腾的话可以不用换

houyuzhou

我现在是普通P14 三把前进气 转速锁850 再高噪音无法接受。  可否总结一下换这款有无提升

iris_

ljy1414 发表于 2025-5-27 03:11
个人觉得arctic对于自家的p14 pwm很自信，连散热排都是38mm的厚排
但是实际上机把转速拉满之后，我把手放 ...

有些参数也是真正上风洞测完才清楚 就比如 某些品牌的38mm冷排 流阻是比供应链27mm要低 原理跟垫高增加轴向间隙一致

iris_

ljy1414 发表于 2025-5-27 03:08
iris君，你的支架不知道是不是被血轮眼拷贝了
tb上一个磁吸+缓冲的，好像一个卖15还40来著

本身也不是什么有技术的东西 更早也是猫子先搞出来的 猫子之前台达avc也有增高扇框的型号和垫高dlc 甚至台达好几年前 nidec就已经做过类似的产品
淘宝能做不代表能搞明白原理

重新设计一个功能相同的垫片甚至十分钟都不需要

ljy1414

iris_ 发表于 2025-5-26 21:09
p14能吹排是得益集中的气流形态
就目前市面上绝大部分扇子 尤其是140扇子 在冷排都是工作在低流量区或者 ...

个人觉得arctic对于自家的p14 pwm很自信，连散热排都是38mm的厚排
但是实际上机把转速拉满之后，我把手放在冷排后面，感觉不到什么风量
乾脆自己买了6把双滚珠版本的夹成汉堡

ljy1414

iris_ 发表于 2025-5-25 21:16
垫高有用 但是这么垫没有 垫高的前提是管道密封 这玩意漏气了

我帖子里有15mm版本 自行打印即可 闲鱼应 ...

iris君，你的支架不知道是不是被血轮眼拷贝了
tb上一个磁吸+缓冲的，好像一个卖15还40来著

jibberchao

iris_ 发表于 2025-5-26 11:29
高阻也要看多高阻力
某些工况流阻会画到p14p高流量区打9ra1438失速点

高阻是过一个中等厚度冷排进风具体多高真不好说没条件测

iris_

KimmyGLM 发表于 2025-5-26 12:26
刚又去看了眼hwcooling的测试，感觉现阶段吹冷排，综合最好的还是p14 pwm啊，这都多少年了。
TT 14 toughfa ...

p14能吹排是得益集中的气流形态
就目前市面上绝大部分扇子 尤其是140扇子 在冷排都是工作在低流量区或者干脆就是失速区
如果不按照正常思路设计散热风扇 那就只能增加动叶和模组的距离 自己垫高也好 直接把扇框出风口加厚也好 都可以降低压力梯度和损耗 变相起到降低流阻的作用

iris_

有些人思考之前 似乎没有考虑到单塔 双塔 单扇 双扇四个变量排列组合以后的工况也是完全不一样
至于风不风压扇的问题 高风压≠一定吹得直 最大风压也不代表能有多好的效能
而且侧面逃逸的气流也会参与热交换

iris_

柳葉 发表于 2025-5-26 11:57
大佬有用过银欣的sf160吗
看是16cm的风扇 但是14cm的孔位
机箱刚好有16cm+的位置

sf160这种电风扇就不用考虑了
140 160也好 本身就算薄扇 气流吹不直也吹不远 更像是带框的电风扇
我对p14p评价高也是因为这玩意特性跟其他140电风扇比 更像是正儿八经的散热风扇 尤其是大机箱进气

KimmyGLM

刚又去看了眼hwcooling的测试，感觉现阶段吹冷排，综合最好的还是p14 pwm啊，这都多少年了。
TT 14 toughfan副机ITX在用，还凑合

https://www.hwcooling.net/en/dee ... -capable-review/19/

kaiwenwu

柳葉 发表于 2025-5-26 11:57
大佬有用过银欣的sf160吗
看是16cm的风扇 但是14cm的孔位
机箱刚好有16cm+的位置

你要搞sf160夹12cm不然还是3x140好

DanteXu

麻烦看下私信 谢谢

iris_

momoka 发表于 2025-5-26 11:48
不懂，直白的说就是T30 140很烂，甚至不如T30 120的意思？

柳葉

大佬有用过银欣的sf160吗
看是16cm的风扇 但是14cm的孔位
机箱刚好有16cm+的位置

想问一下 是2把sf160做进气扇好 还是3把比较顶级的14cm风扇做进气好？
大佬可以帮忙分析一下吗 谢谢

momoka

iris_ 发表于 2025-5-26 11:11

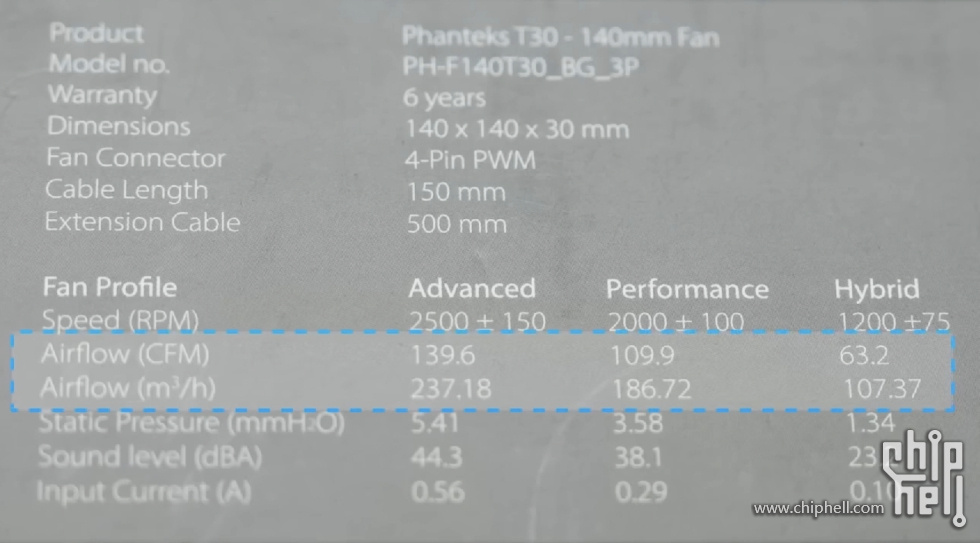

t30 140和p14pro同噪音风量几乎一致 但是t30 140pq特性远远落后
甚至不需要拿其他扇子比
t30 140要打过t3 ...

不懂，直白的说就是T30 140很烂，甚至不如T30 120的意思？

iris_

jibberchao 发表于 2025-5-26 11:18
这玩意在低转速区间（小于1000转）有可能比9RA14038同噪音下强一点么？高阻进风 ...

高阻也要看多高阻力

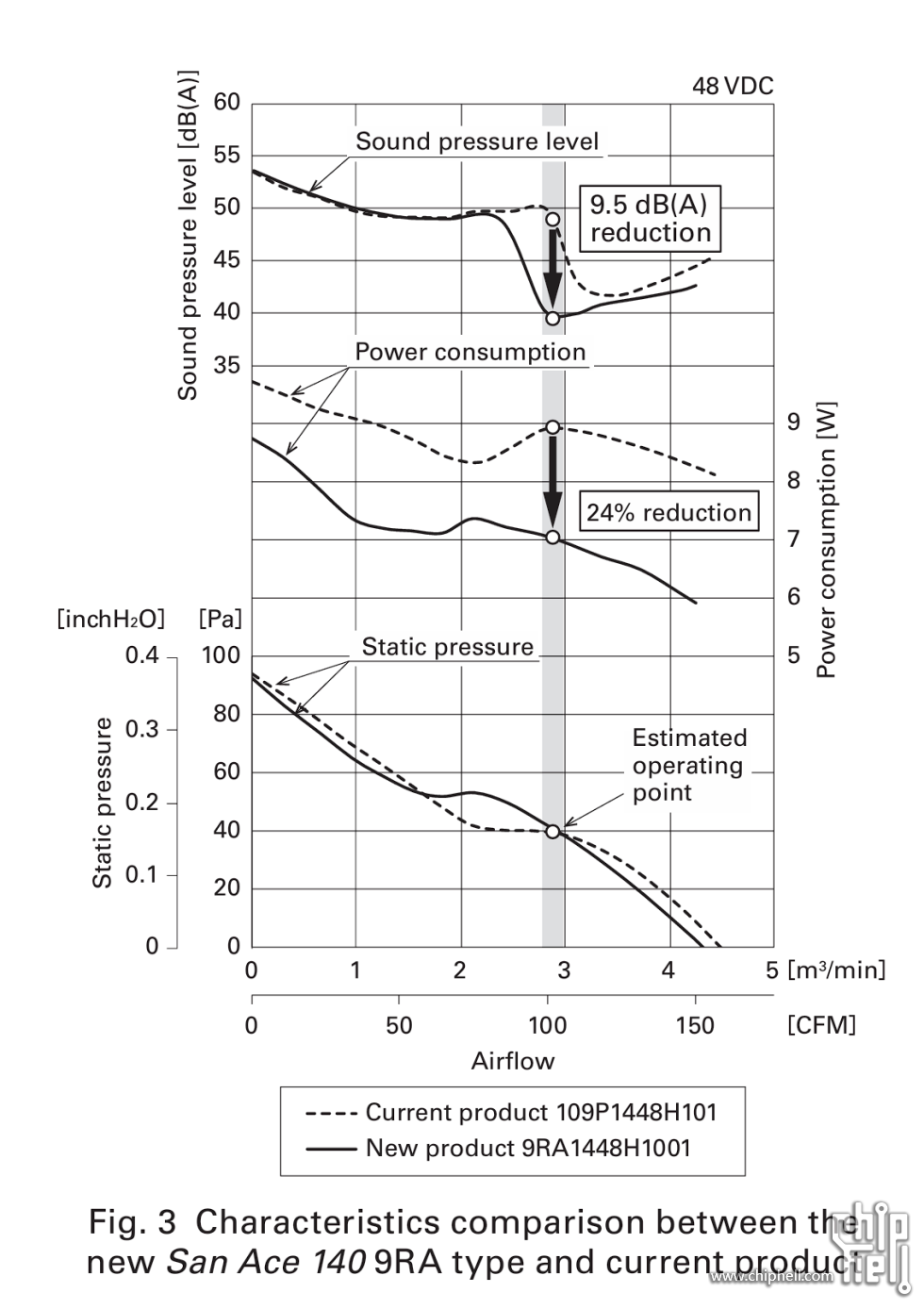

某些工况流阻会画到p14p高流量区打9ra1438失速点

jibberchao

这玩意在低转速区间（小于1000转）有可能比9RA14038同噪音下强一点么？高阻进风

iris_

allensakura 发表于 2025-5-26 02:12
1000RPM左右T30 14在风量上能胜过P14PRO吗？
T30 12在1000RPM在我这用起来远胜P12，吹封冷散热片风量不是 ...

t30 140和p14pro同噪音风量几乎一致 但是t30 140pq特性远远落后
甚至不需要拿其他扇子比
t30 140要打过t30 120都得加个前置条件
换我是追风者的pm 我是不会把这种水平的产品推上市

iris_

KimmyGLM 发表于 2025-5-26 09:22
前两天刚买了个银欣的FHS140X，3600转的LCP，挺有分量；
别说，这玩意高转速风量惊人啊，50%以上基本就是风 ...

银石头这扇子同噪音表现相对来说比较一般
比较适合塞机柜或者炼丹炉用

iris_

Terrorhurtz 发表于 2025-5-26 08:30
这个P14 Pro是双滚珠吗？

是

KimmyGLM

前两天刚买了个银欣的FHS140X，3600转的LCP，挺有分量；
别说，这玩意高转速风量惊人啊，50%以上基本就是风噪了；
低转速倒是双滚珠的经典表现，蛐蛐叫。
考虑到价格，这玩意感觉还挺有性价比的

Terrorhurtz

这个P14 Pro是双滚珠吗？

ljy1414

iris_ 发表于 2025-5-25 13:05
这个数据在我这里是存疑的

p12pro虽然pq和失速裕度尚可 不过76cfm就将近40dBA的噪音 是用什么特性的拉不 ...

补充：忘记说了我是98x3d，汉堡420aio调速采用的是一条线控制全部
单烤aida64 fpu，温度一路从80慢慢到90，我看频率是全核5.2～5.4浮动
在猜想是不是跟zen4一样，直接让cpu撞90度墙，然后看u自己最高能跑到多少频率

arctic的测试成绩玩了文字游戏，用28dba的转速下测出的成绩

allensakura

iris_ 发表于 2025-5-25 18:28
不用因为一个产品好就对同系列抱有幻想，虽然p14pro目前测试特性很强
但是不代表p12pro也一样 结果刚好相反 ...

1000RPM左右T30 14在风量上能胜过P14PRO吗？
T30 12在1000RPM在我这用起来远胜P12，吹封冷散热片风量不是一个级别的

DanteXu

iris_ 发表于 2025-5-25 21:16
垫高有用 但是这么垫没有 垫高的前提是管道密封 这玩意漏气了

我帖子里有15mm版本 自行打印即可 闲鱼应 ...

我不太懂哦 本来前面就因为铁条加防尘网加前面板影响进风了 再用这种密封管道 反而比我发的那种漏风的有效果？
