前言

今天装一台实用型游戏主机，机箱选用了爱国者 扶摇 千里 贰号 黑色 机箱，中塔规格，尺寸为470 × 240 × 513 mm，机箱采用了模块化快拆设计，装机方便，使用了大面积的Mesh网板，具备不错的通风能力，硬件兼容方面，支持180mm的风冷散热器，机箱前部和顶部支持360水冷，显卡限长400mm，电源支持ATX规格，总体来说是一款硬件兼容性强，装机方便，通风性不错的机箱。

此次装机硬件平台为R7 9700X + B850 + RTX 5080，主板搭配了华硕 TUF GAMING B850M-PLUS WIFI 重炮手，功能实用，用料扎实，内存搭配使用了宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2，显卡选用了索泰 GEFORCE RTX 5080 16GB AMP EXTREME INFINITY，固态硬盘使用了闪迪 WD_BLACK SN7100 1TB，散热方面选择了九州风神 冰魔方 360 ARGB 一体式水冷散热器，电源选用了爱国者 星璨EV 1000W 白金牌 黑色 全模组电源，符合intel PSDG ATX3.1规范，自带PCIe 5.1原生接口，通过PPLP和80 PLUS认证，采用全日系电容，自带压纹扁线，具备一键超频功能，带有10年质保。

配置清单：
处理器：AMD 锐龙 7 9700X
主板：华硕 TUF GAMING B850M-PLUS WIFI 重炮手
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：索泰 GEFORCE RTX 5080 16GB AMP EXTREME INFINITY
固态硬盘：闪迪 WD_BLACK SN7100 1TB
散热器：九州风神 冰魔方 360 ARGB 一体式水冷散热器
风扇：爱国者 星璨岚月 黑色 正叶 × 4
风扇：爱国者 星璨岚月 黑色 反叶 × 3
电源：爱国者 星璨EV 1000W 白金牌 黑色
机箱：爱国者 扶摇 千里 贰号 黑色

整机展示

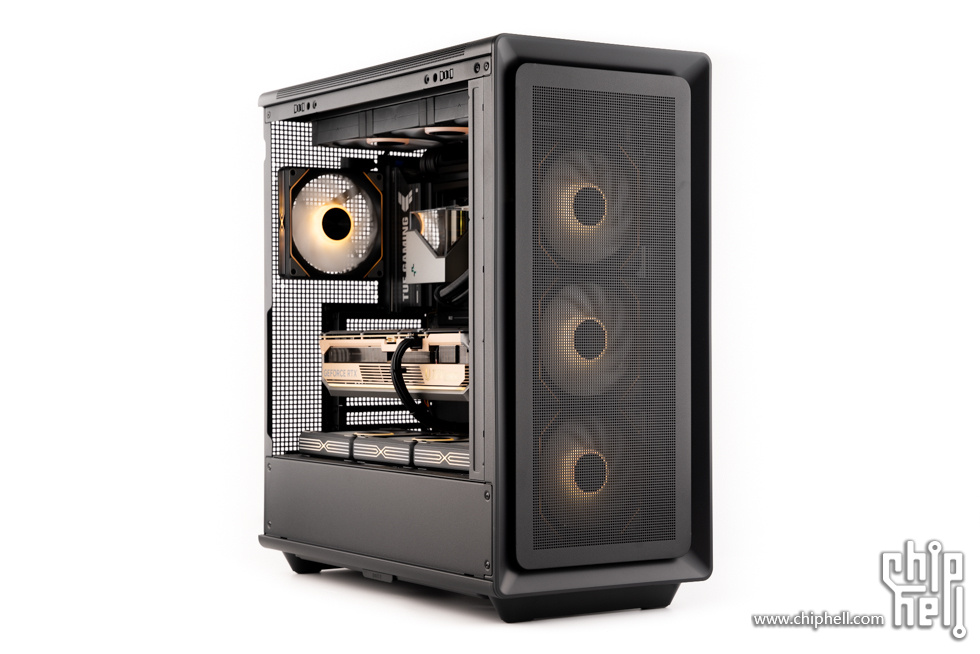

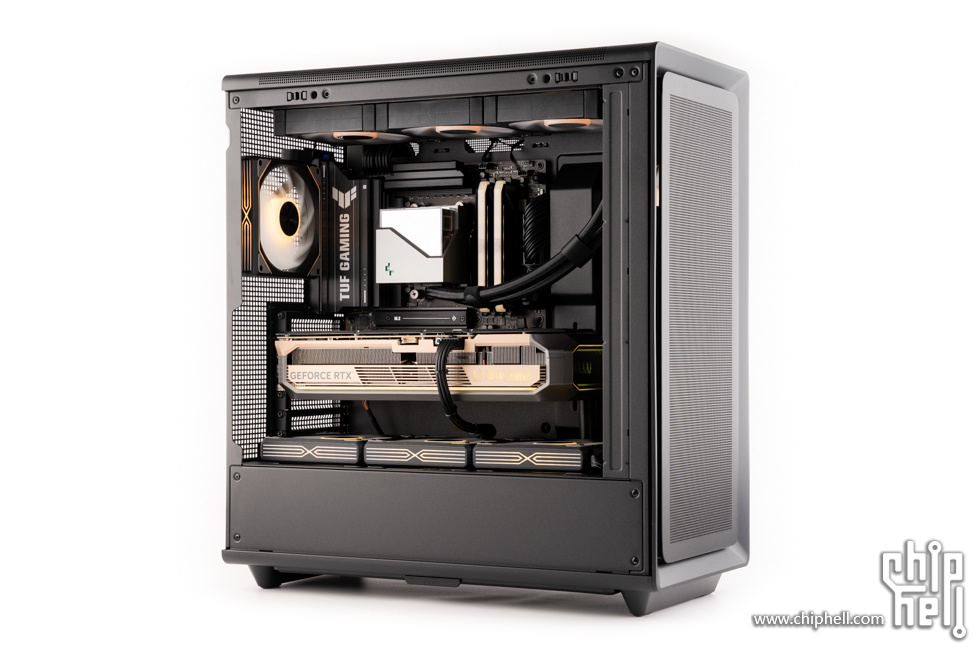

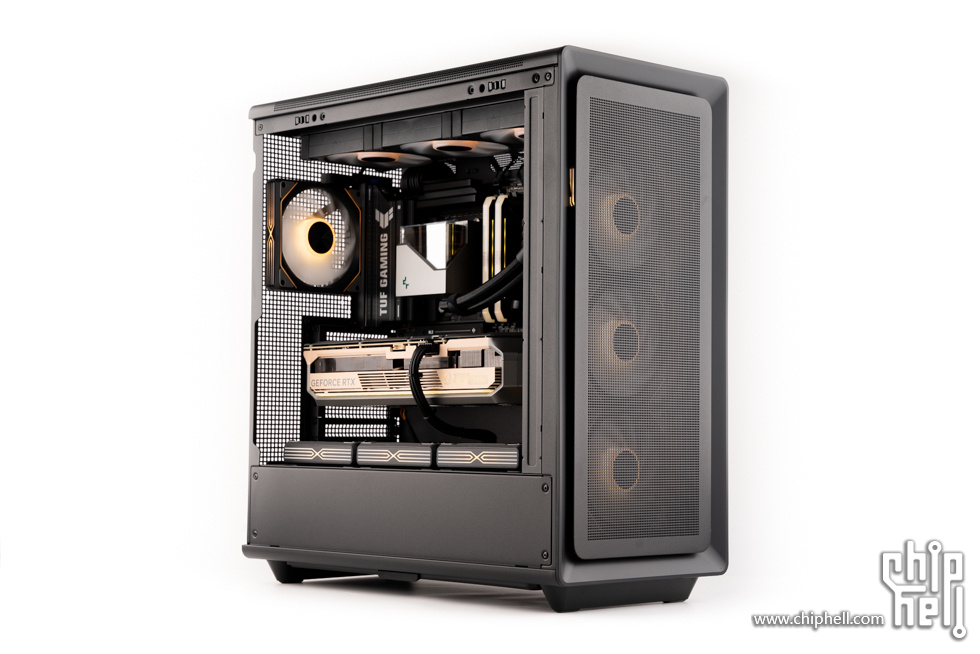

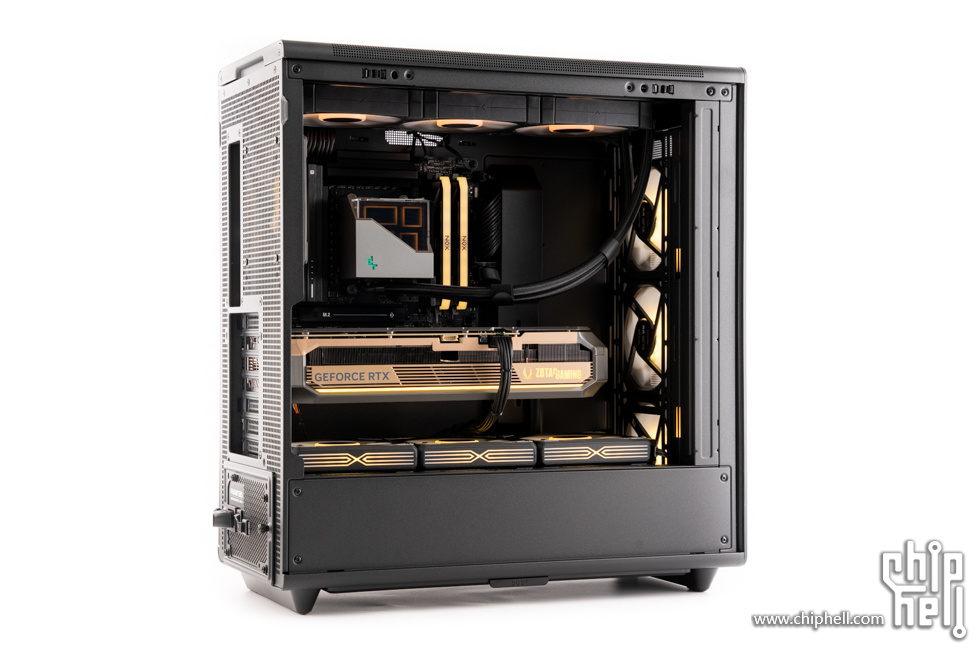

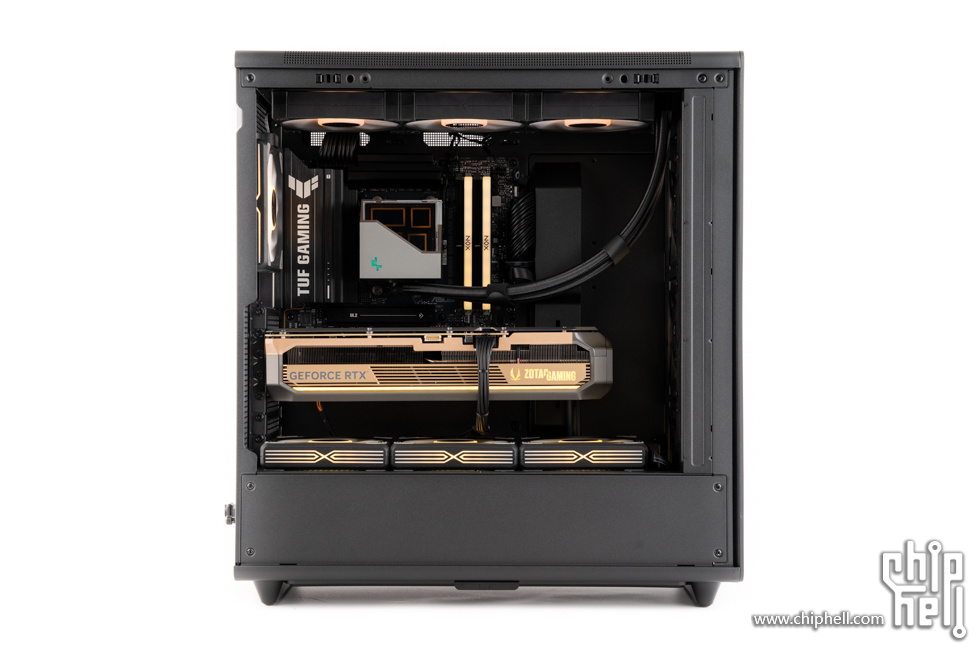

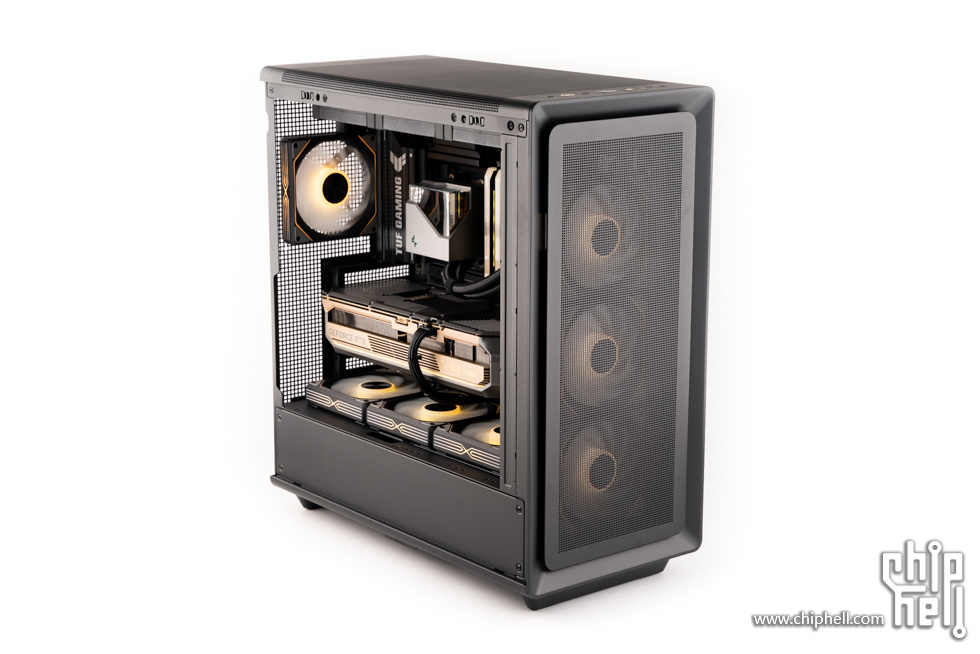

整机多角度展示。

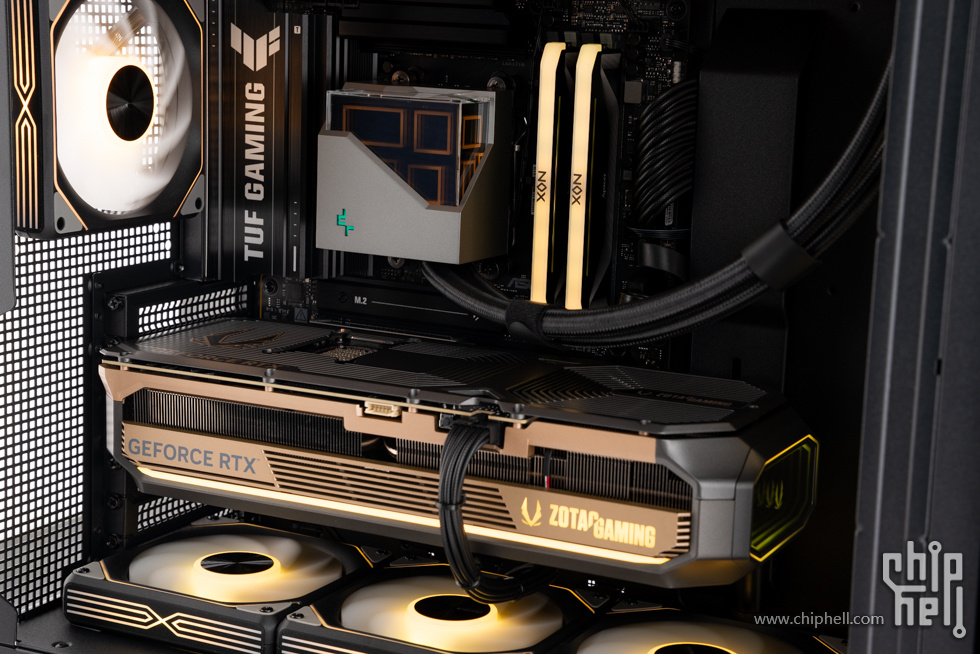

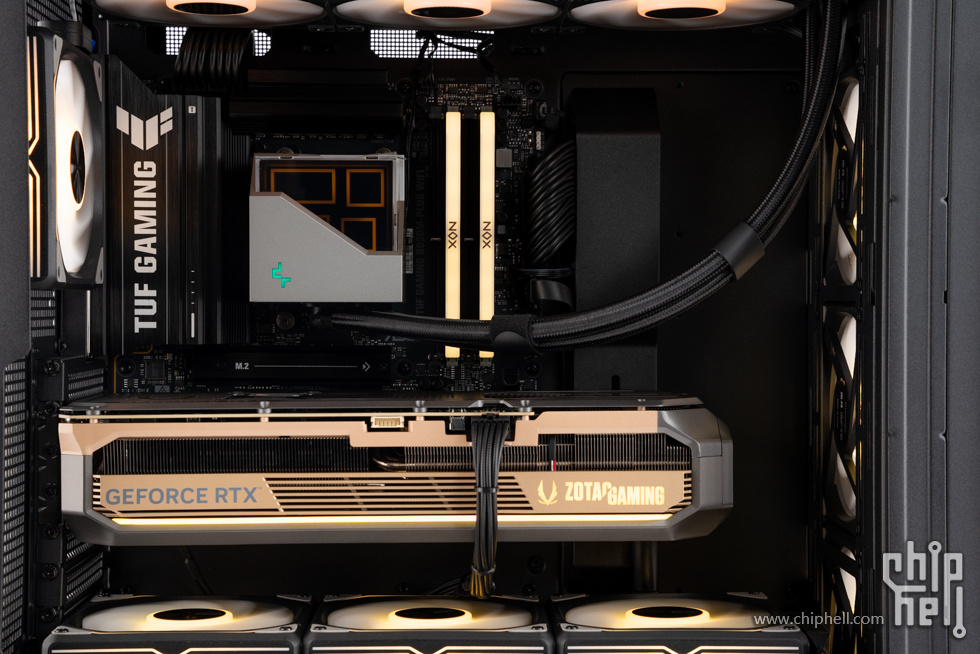

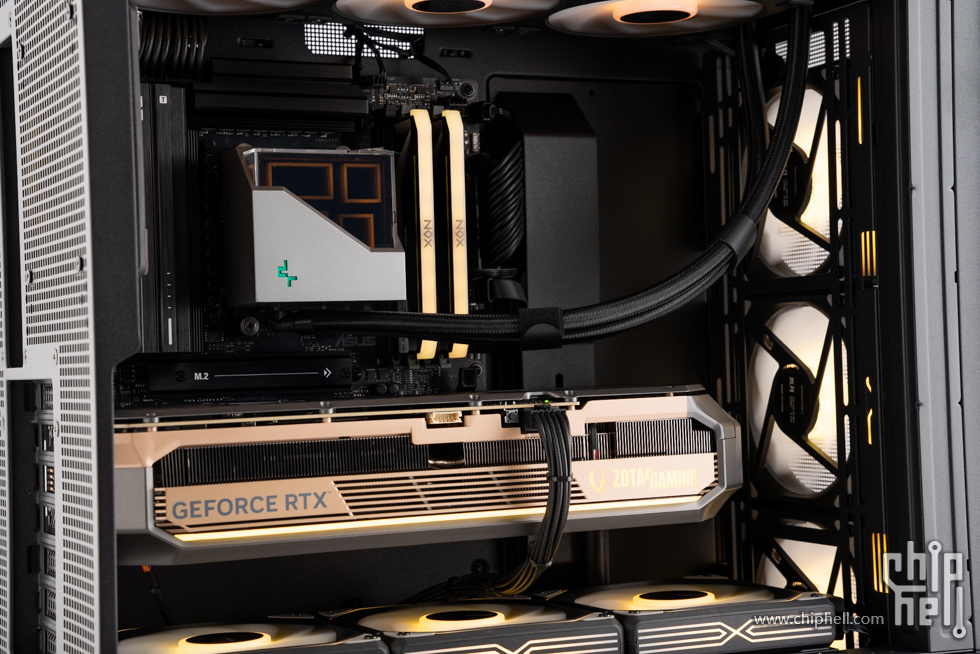

主要部件展示。

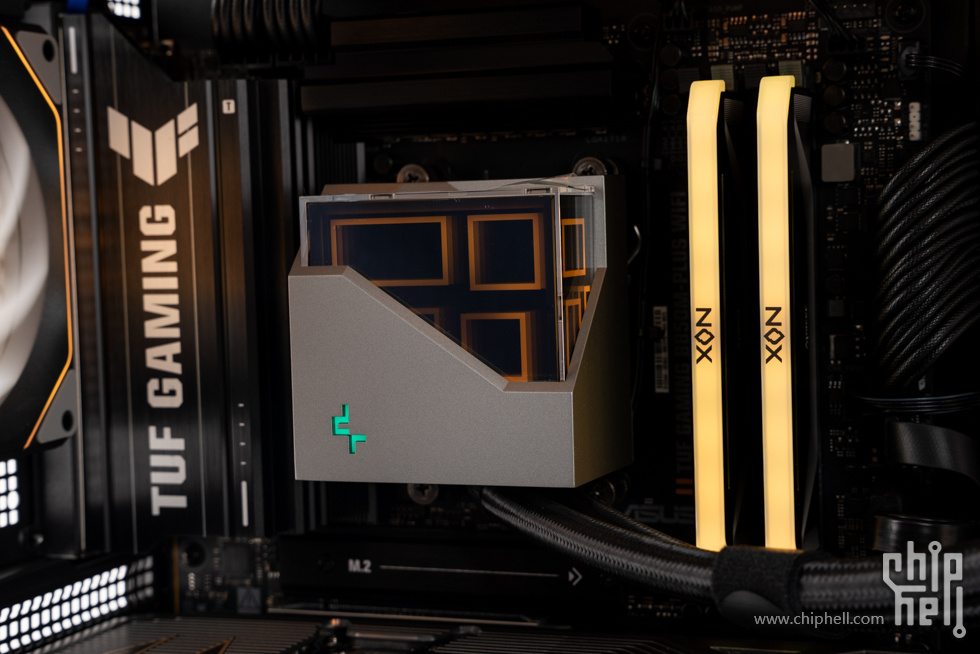

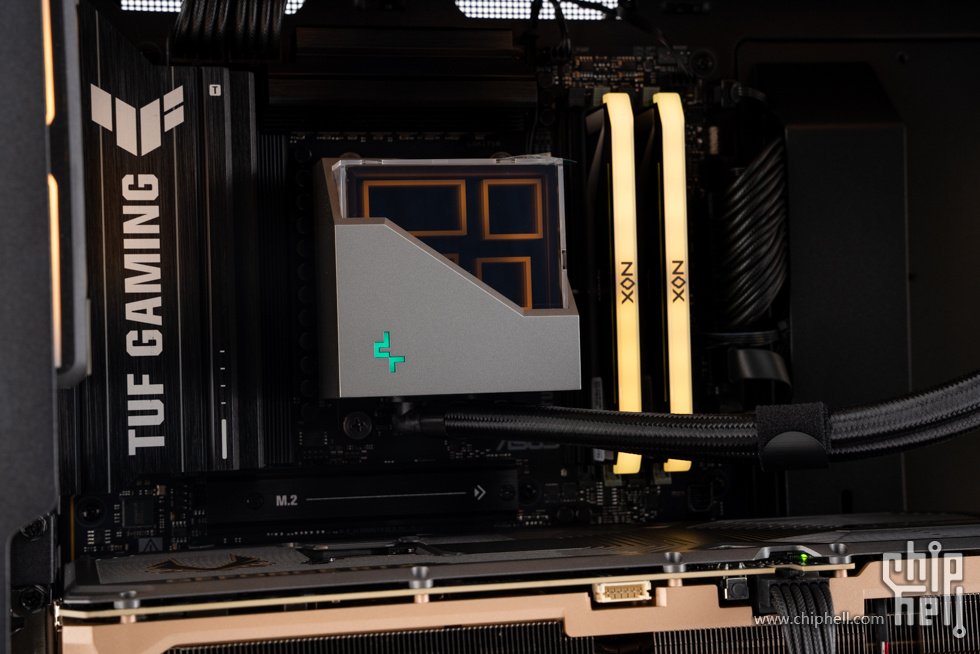

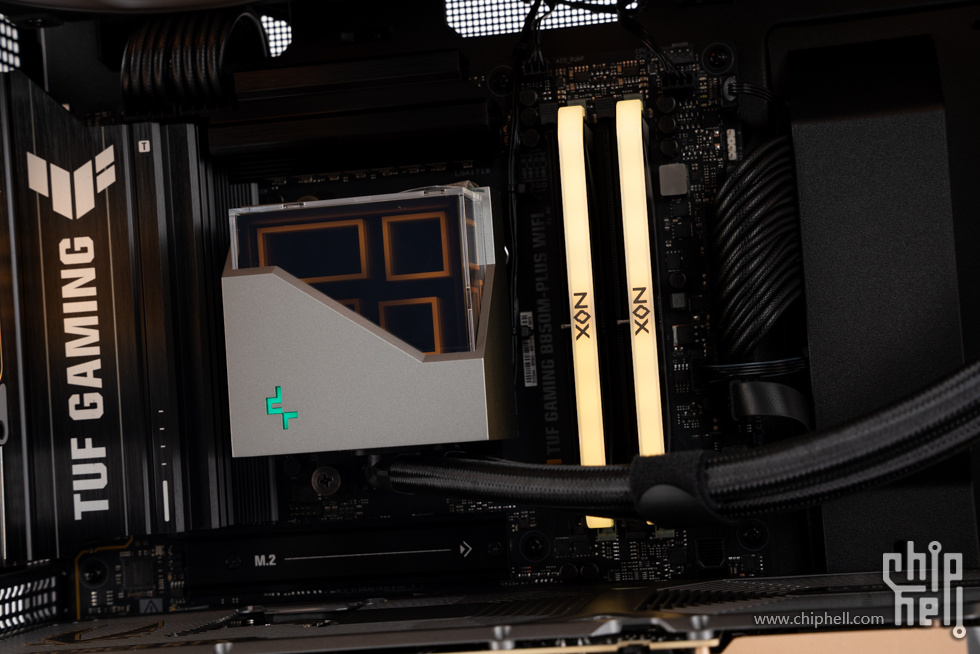

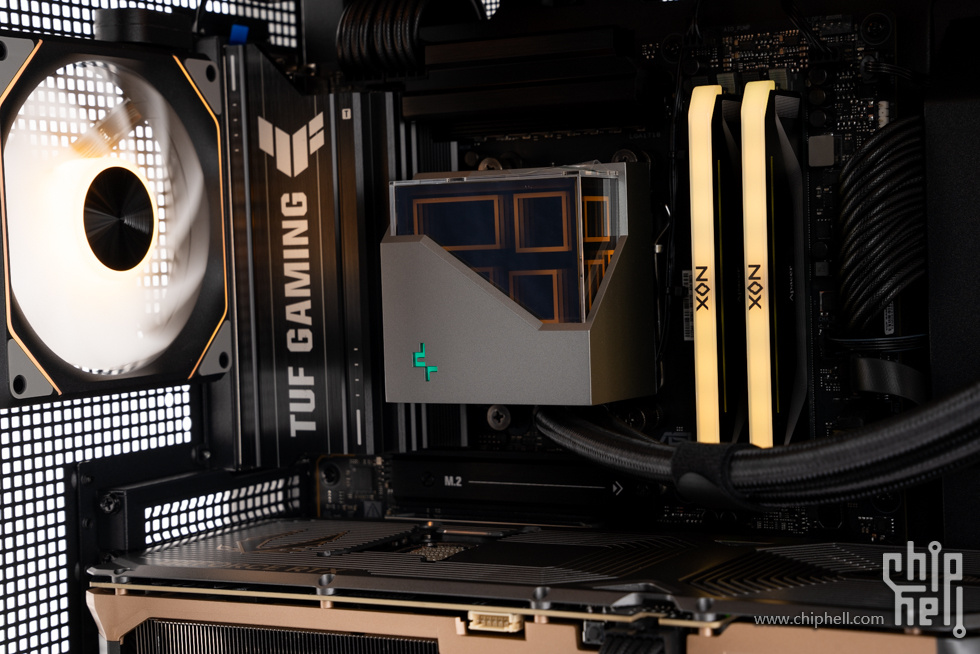

九州风神冰魔方冷头灯效。






主板接口保护罩。

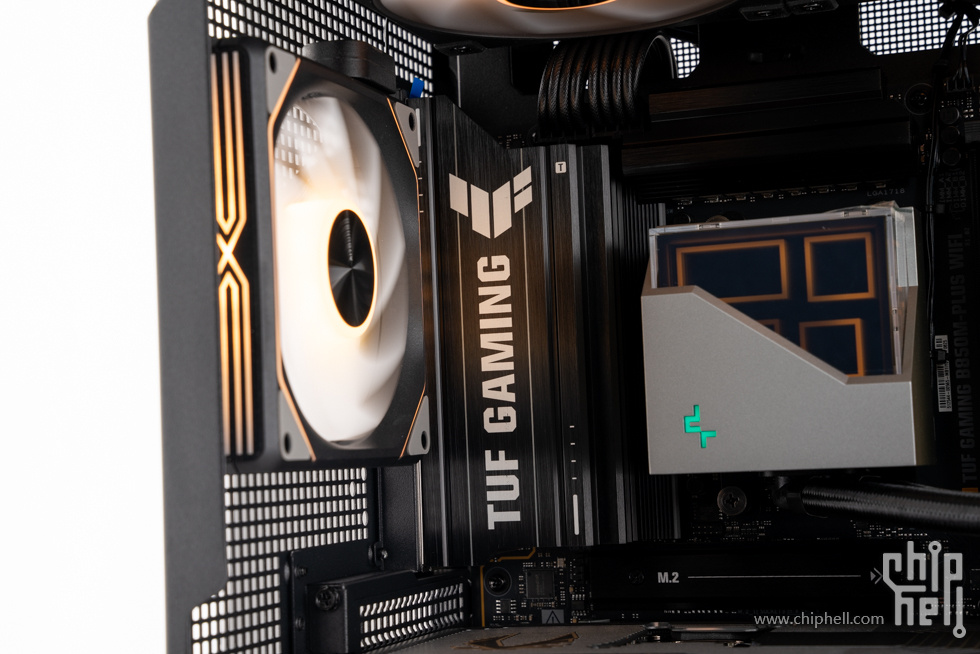

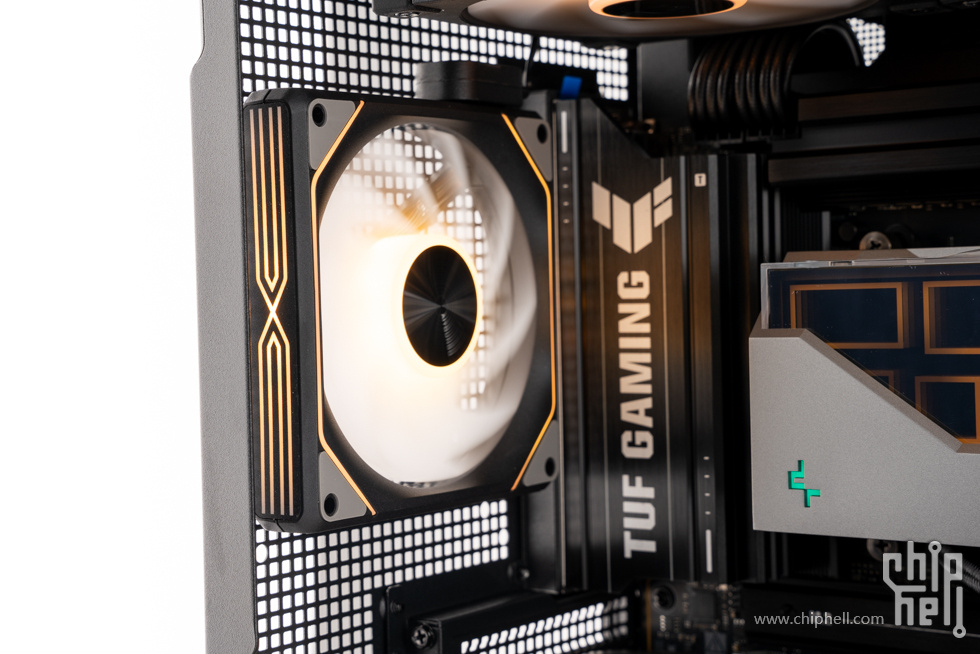

机箱尾部风扇灯效。

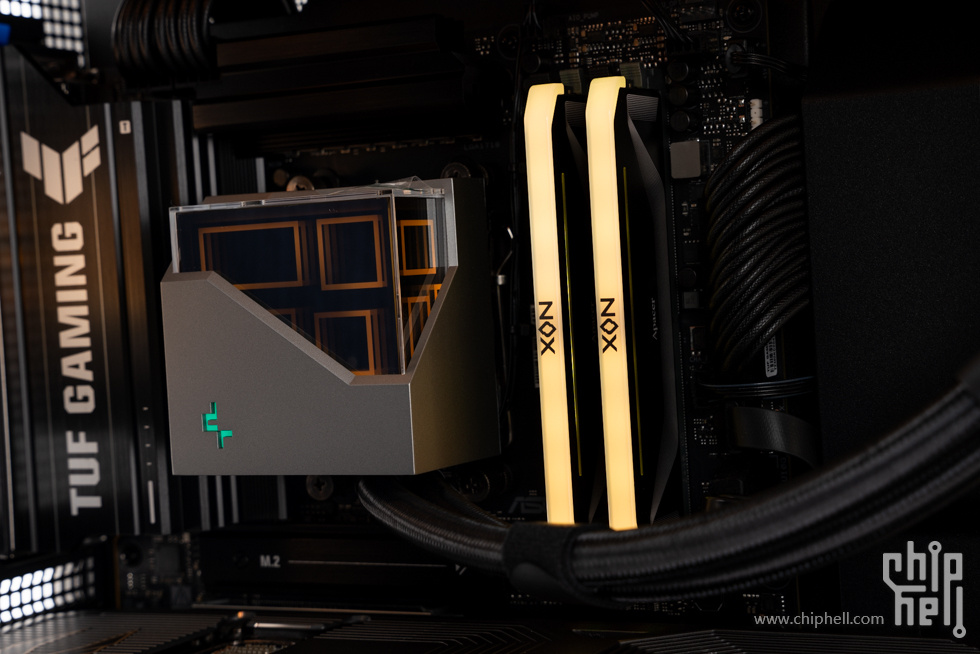

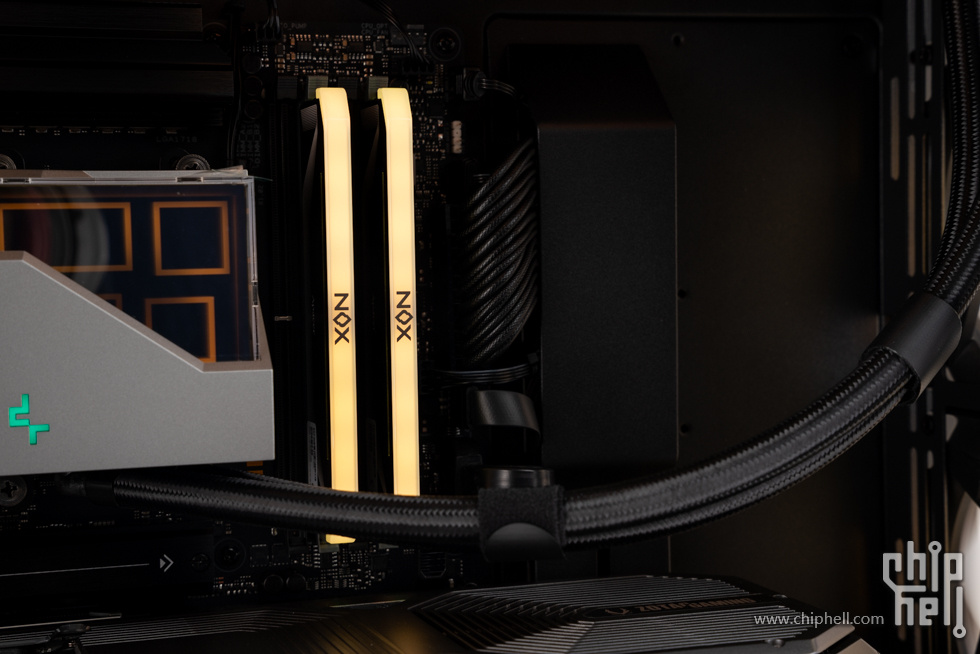

内存灯效。




主板24pin供电线及前置跳线。

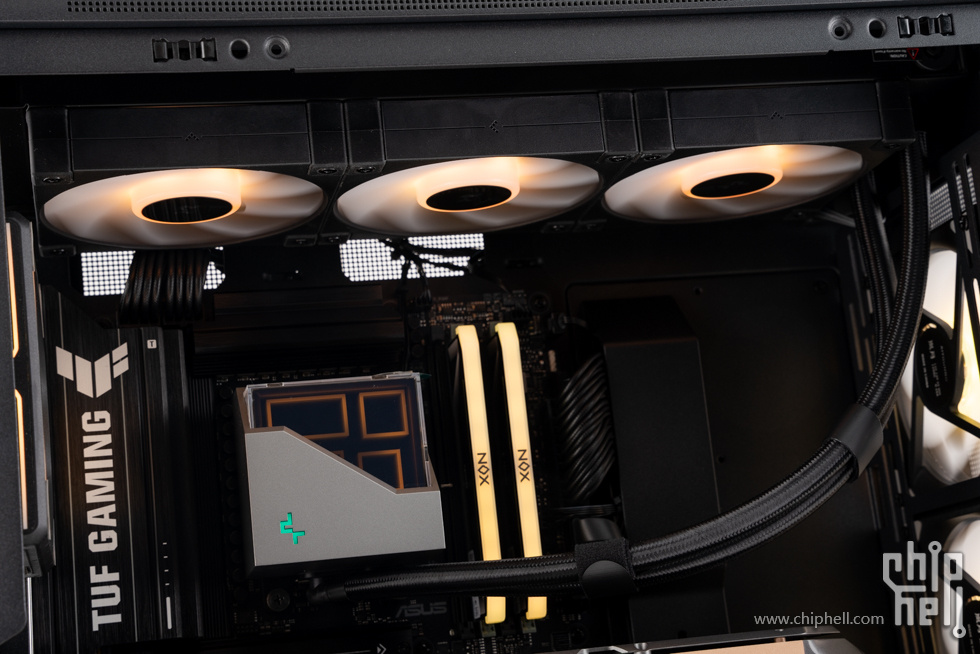

360冷排安装在机箱顶部。

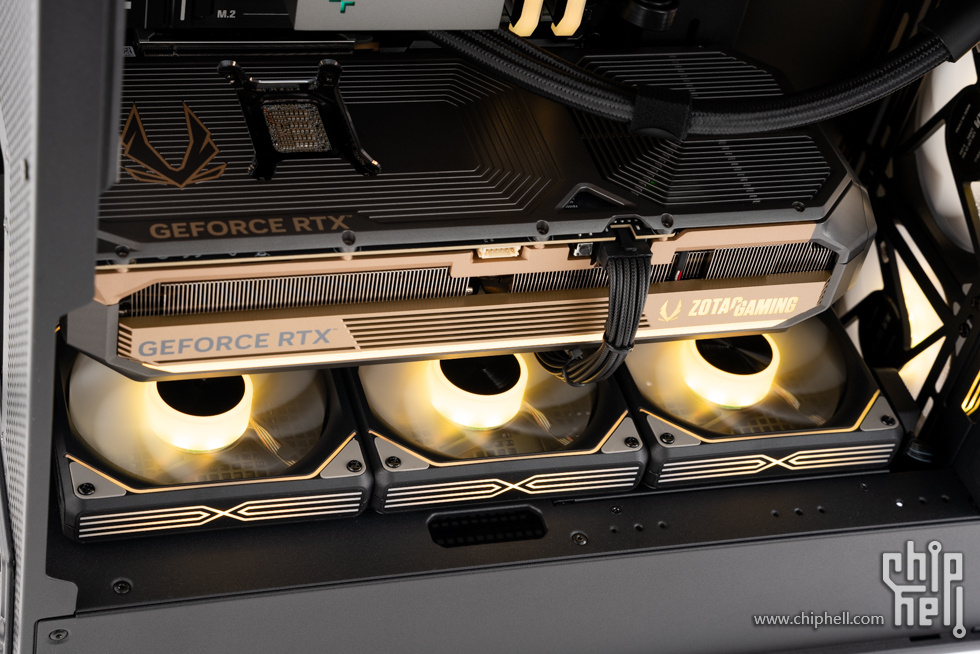

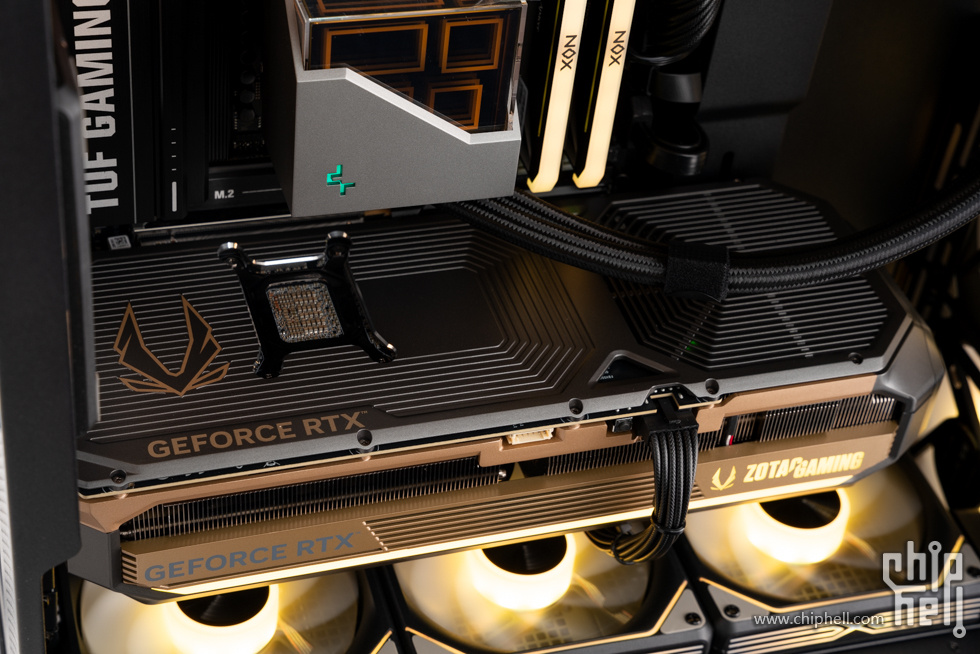

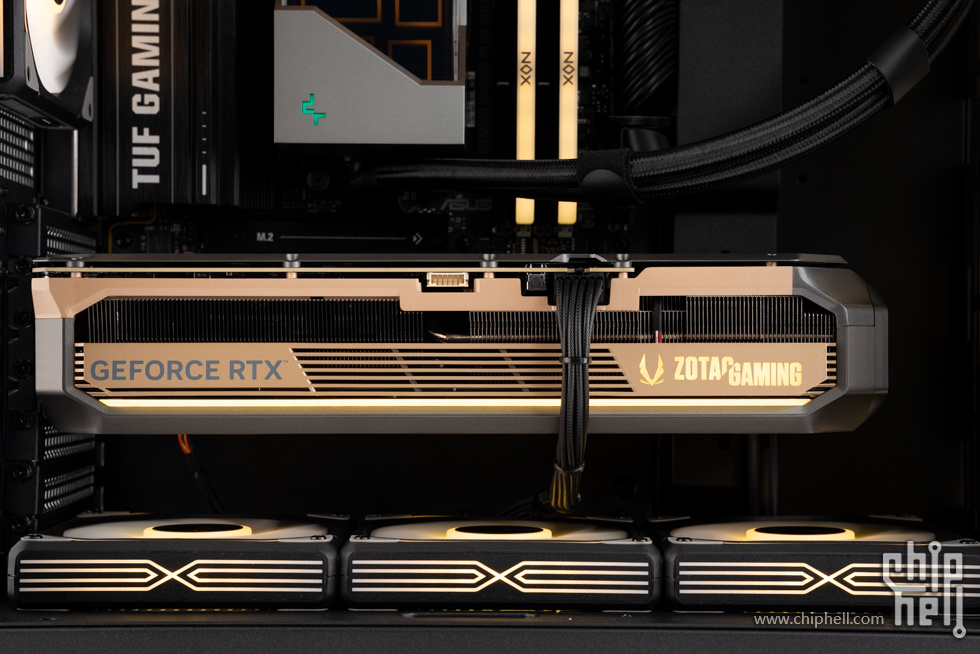

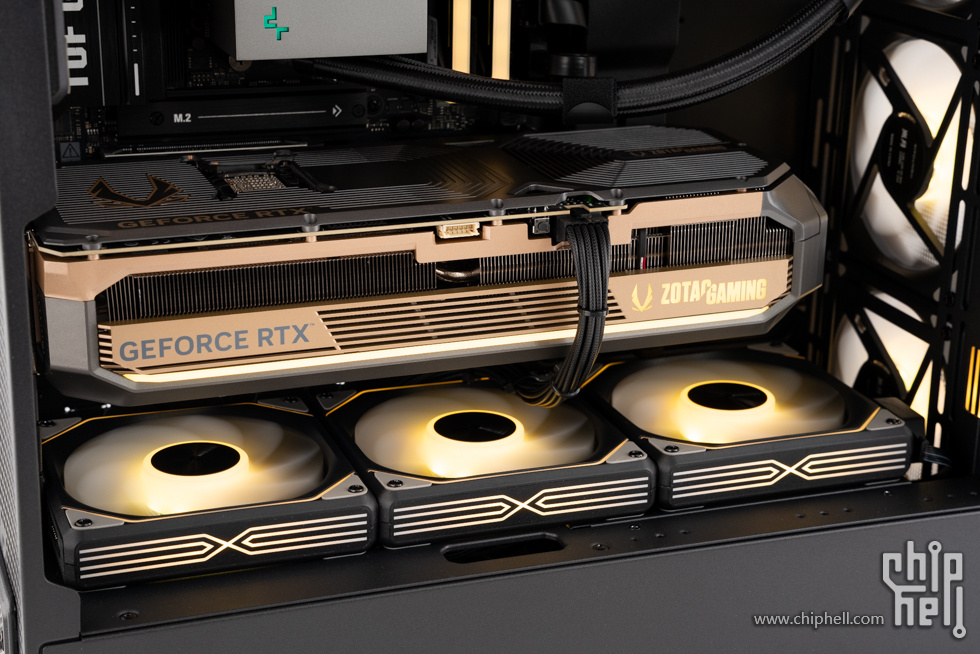

显卡部分，多角度展示。






显卡带有全金属背板。

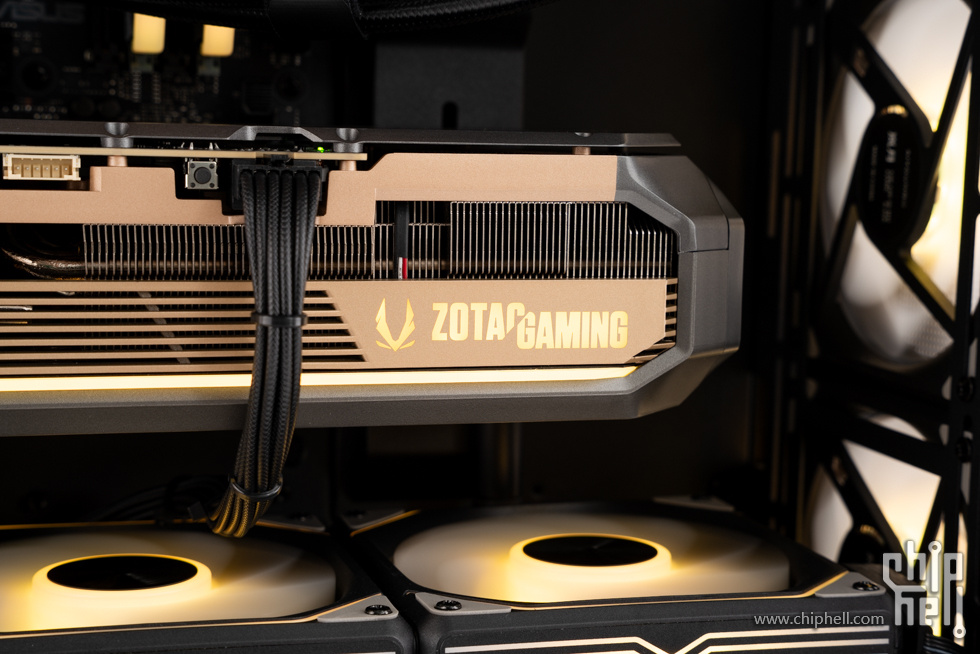

索泰logo灯。

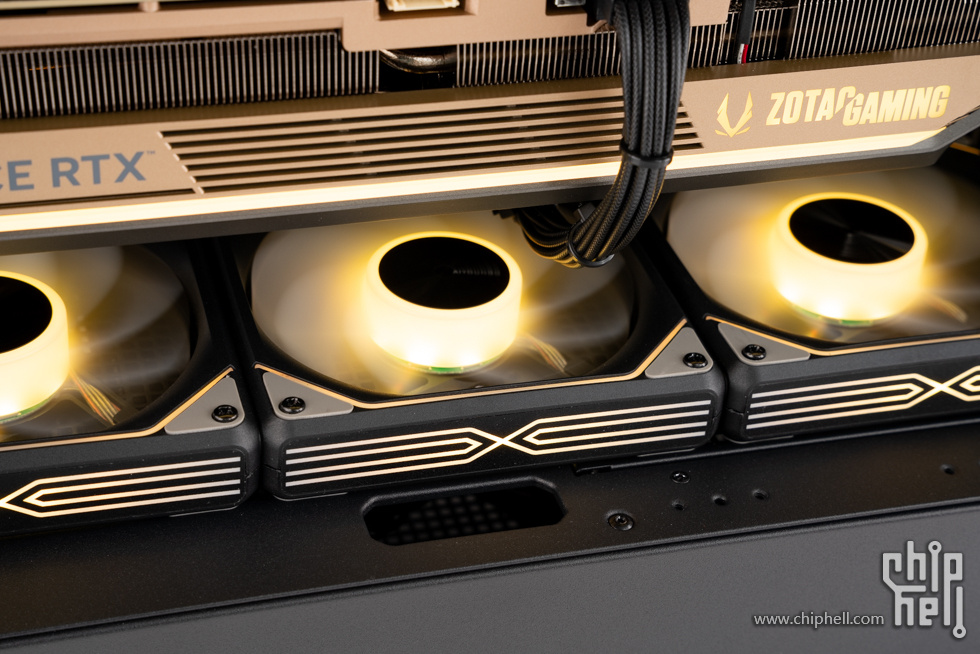

机箱电源仓上的3把反叶风扇。


风扇灯效细节。

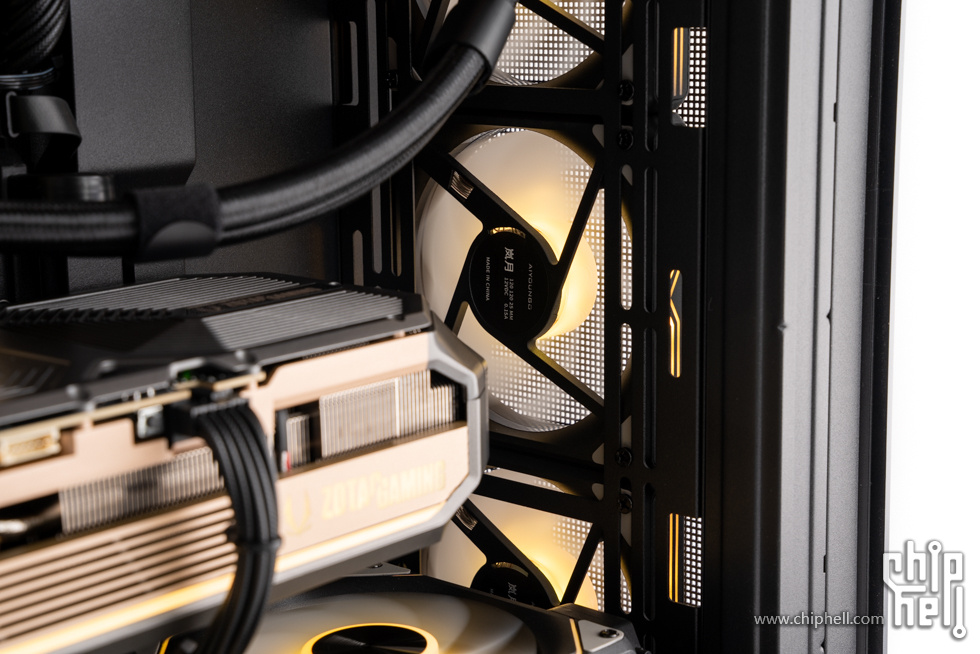

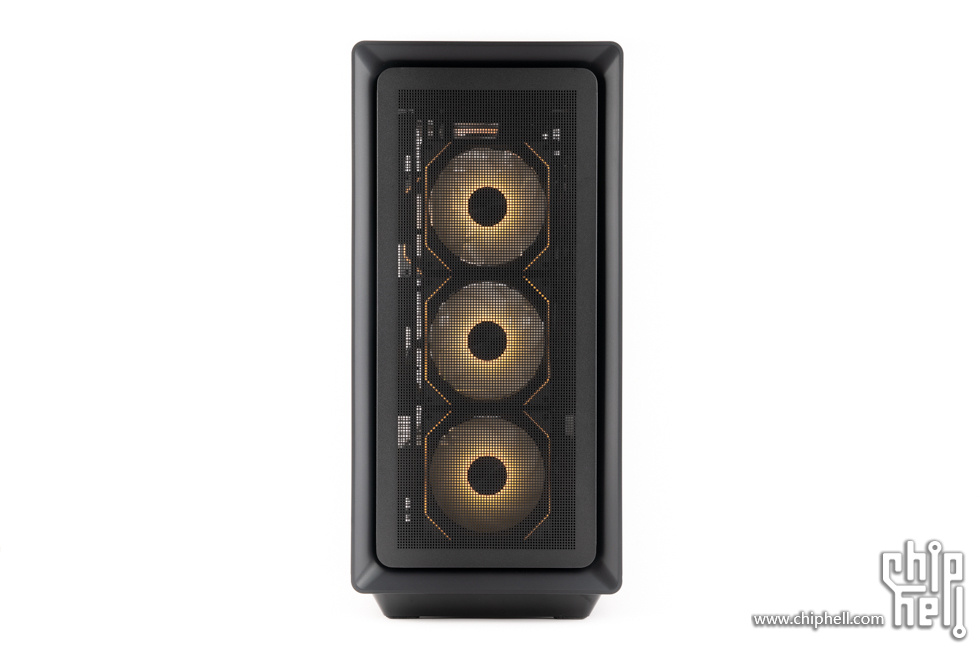

机箱前部安装了3把进风风扇。


配件展示

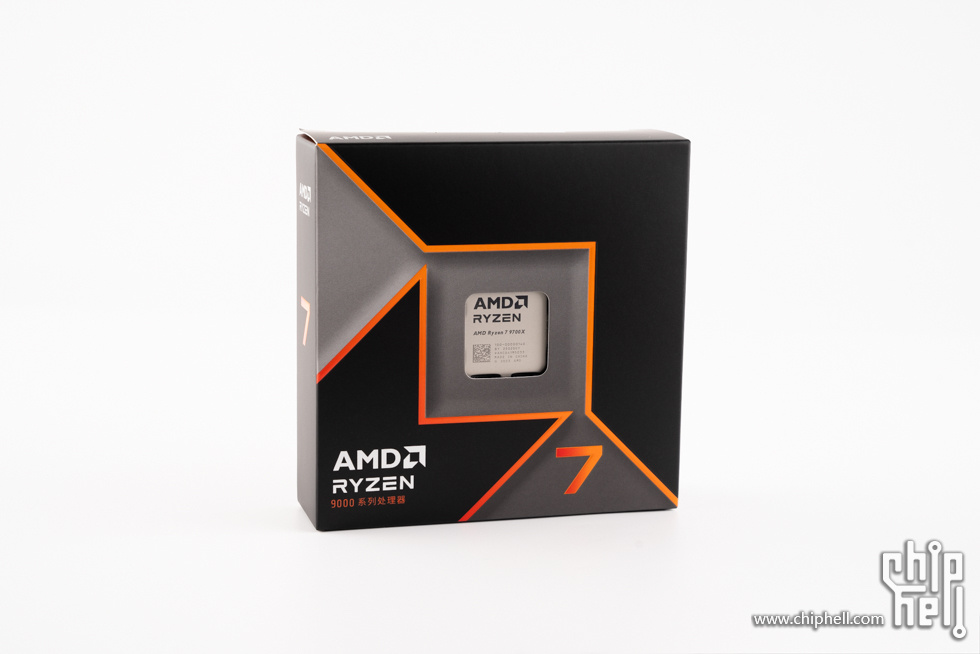

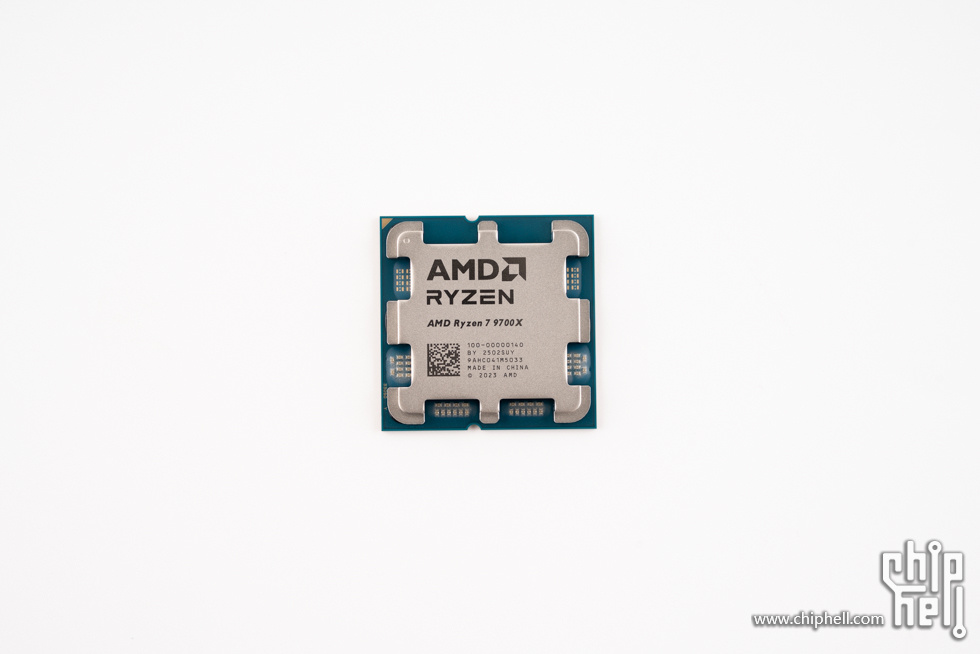

AMD 锐龙 7 9700X。

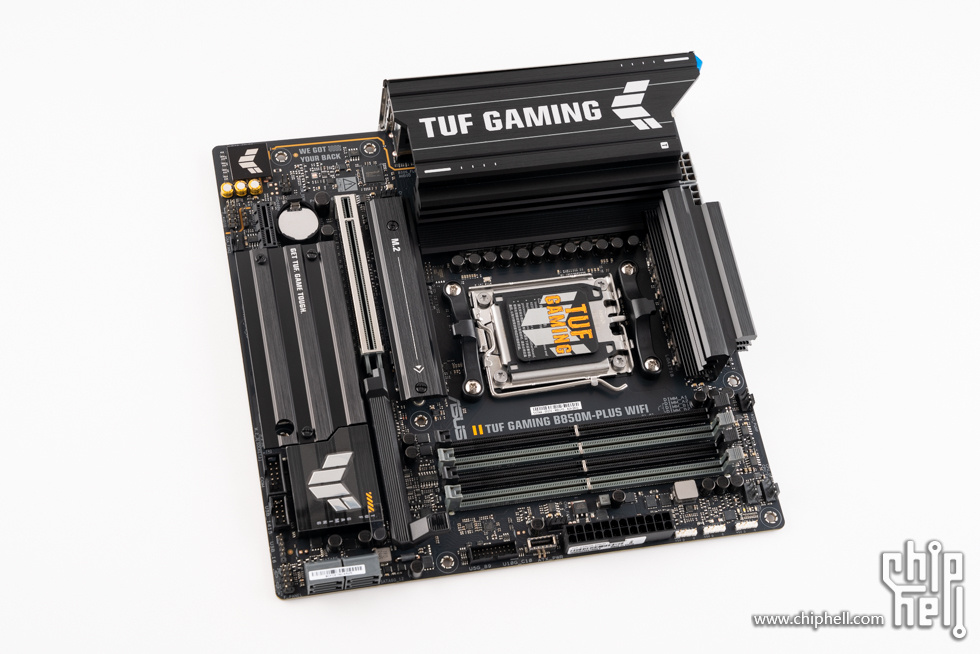

华硕 TUF GAMING B850M-PLUS WIFI 重炮手 主板，主板正面覆盖了大面积的散热装机，装甲设计风格延续了TUF系列的风格，颜值不错。

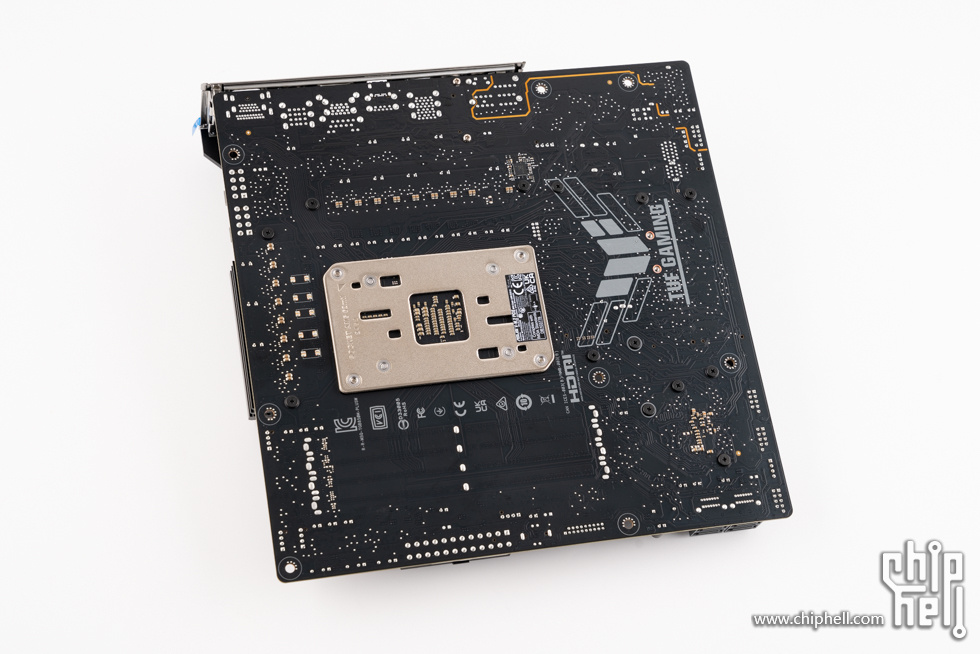

主板背面，PCB上还印有TUG logo的图案。

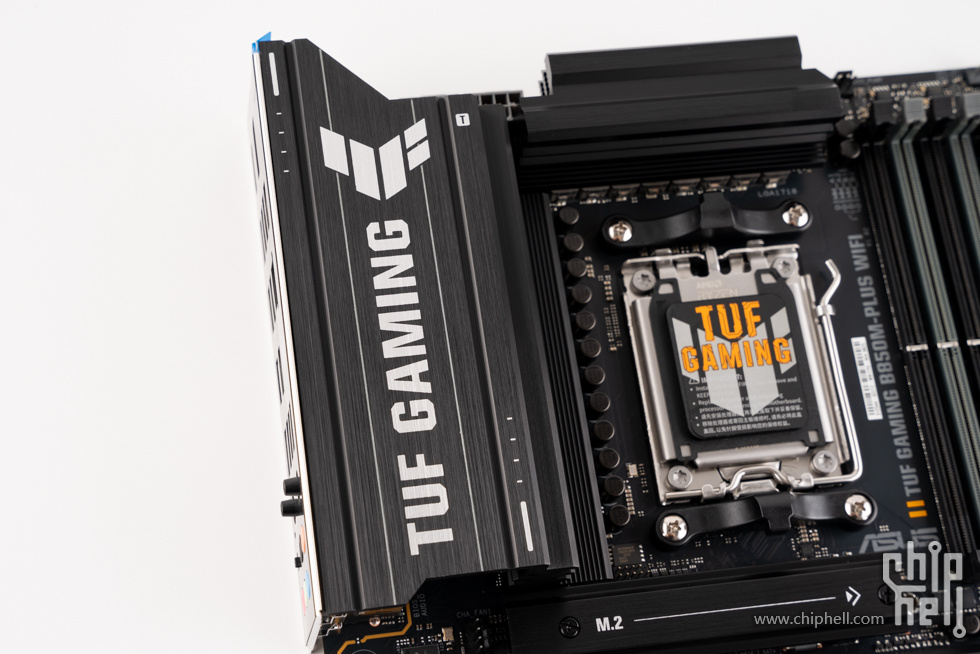

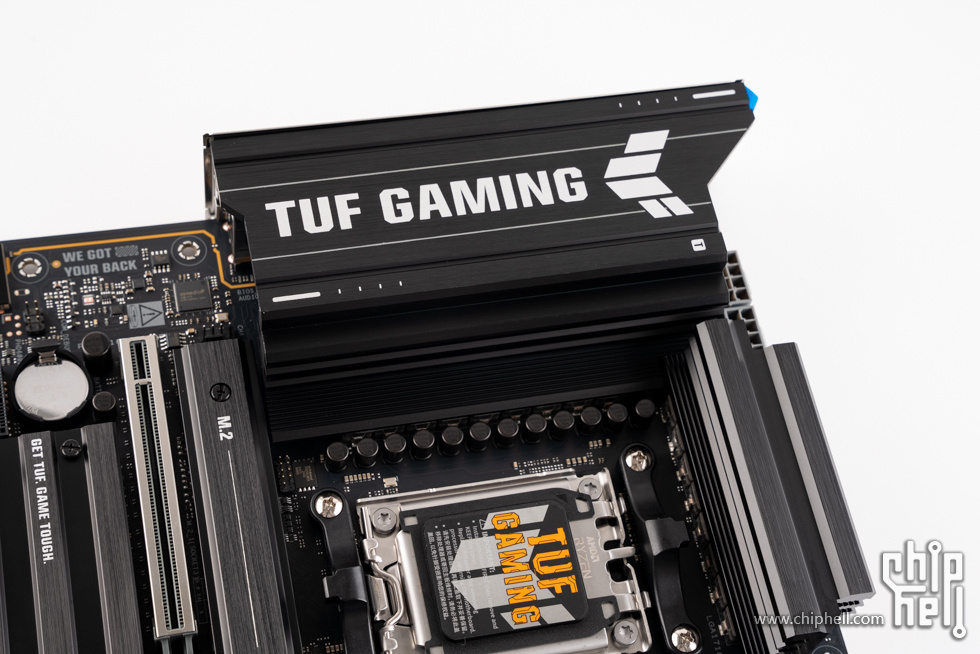

主板接口保护罩，上面印有TUF GAMING字样和TUF系列logo。


保护罩兼顾散热功能，表面采用金属拉丝工艺。

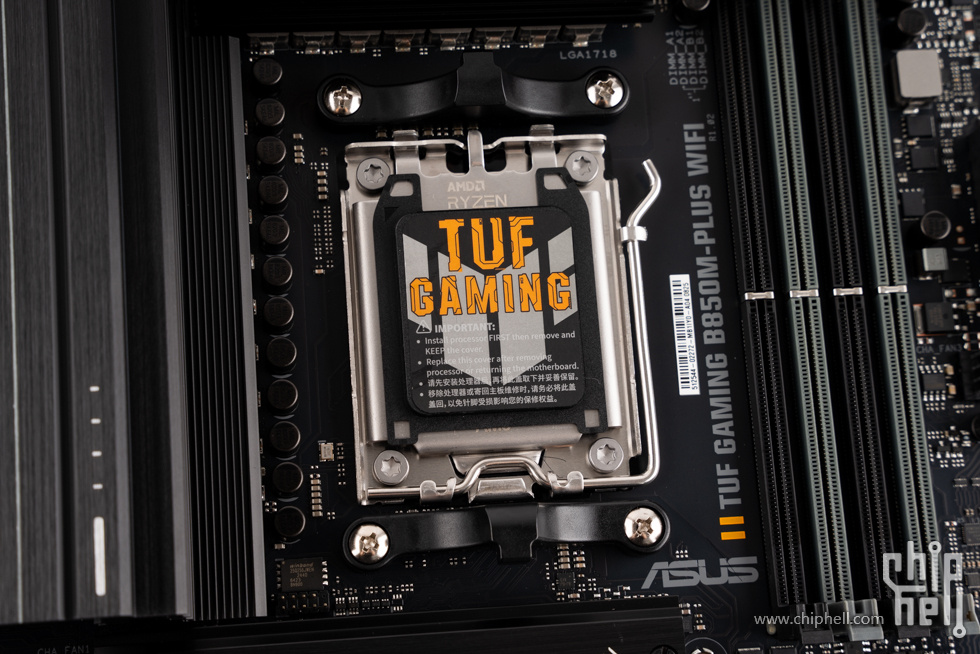

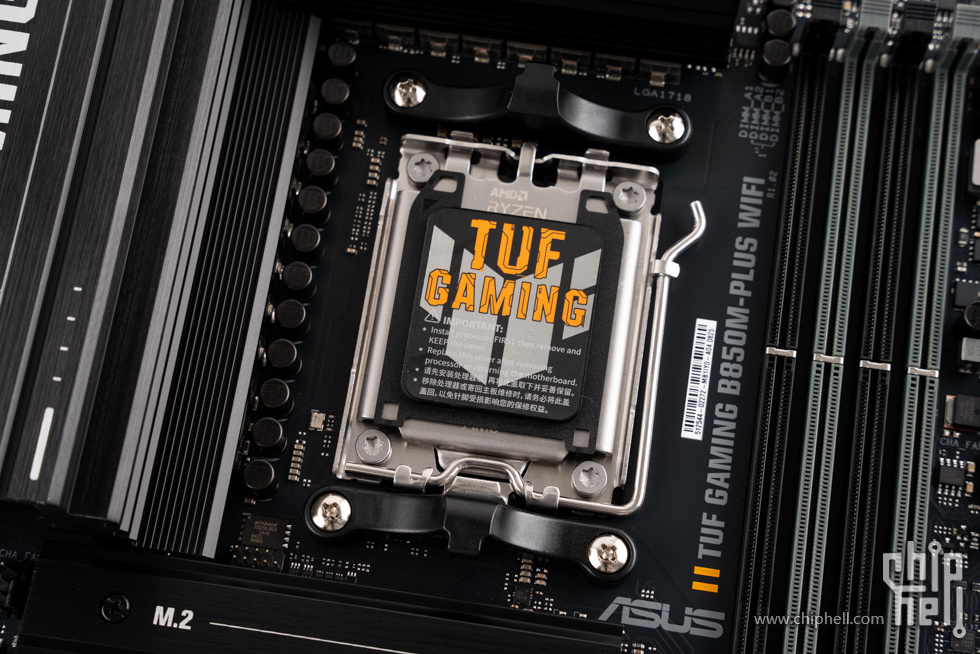

CPU插槽保护盖，上方有TUF系列logo。

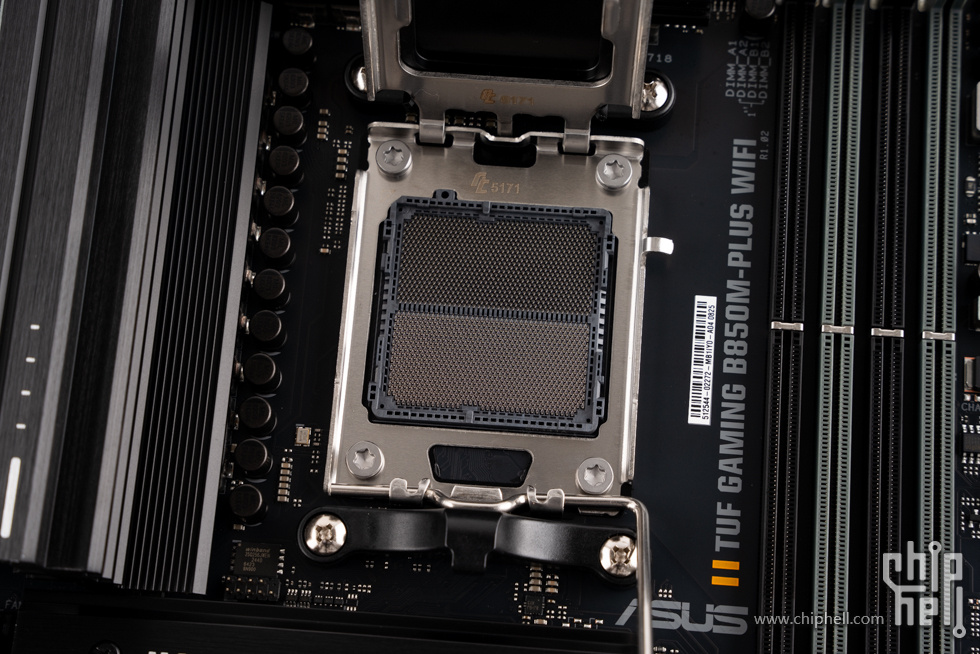

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

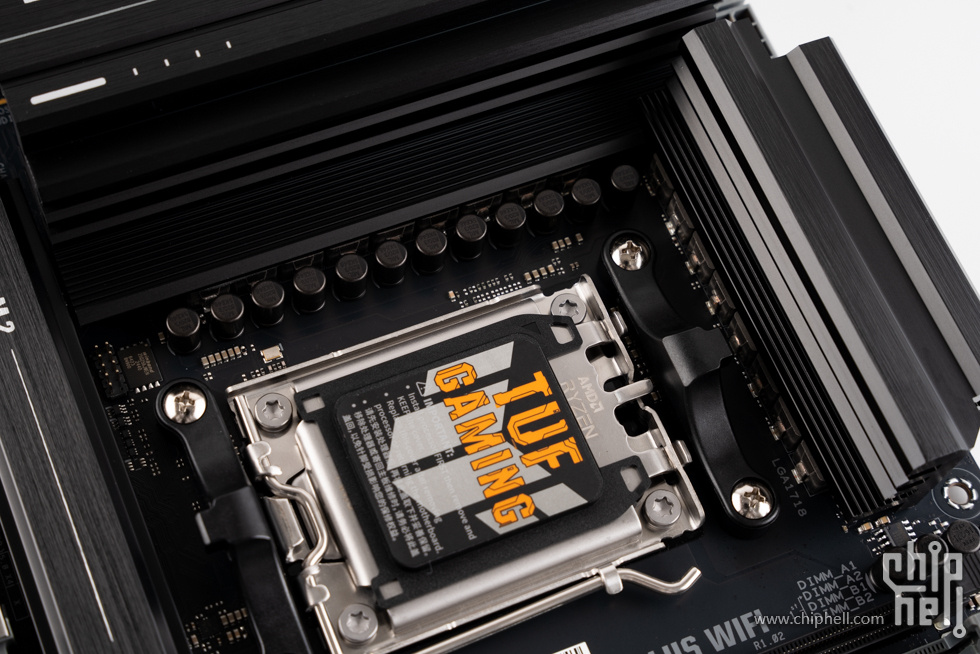

供电部分，采用14 (VCORE) + 2 (SOC) + 1 (MISC) 供电模组，每个可处理高达80A电流。主板采用8层PCB，提升整体系统稳定性并为CPU提供更大的超频空间。

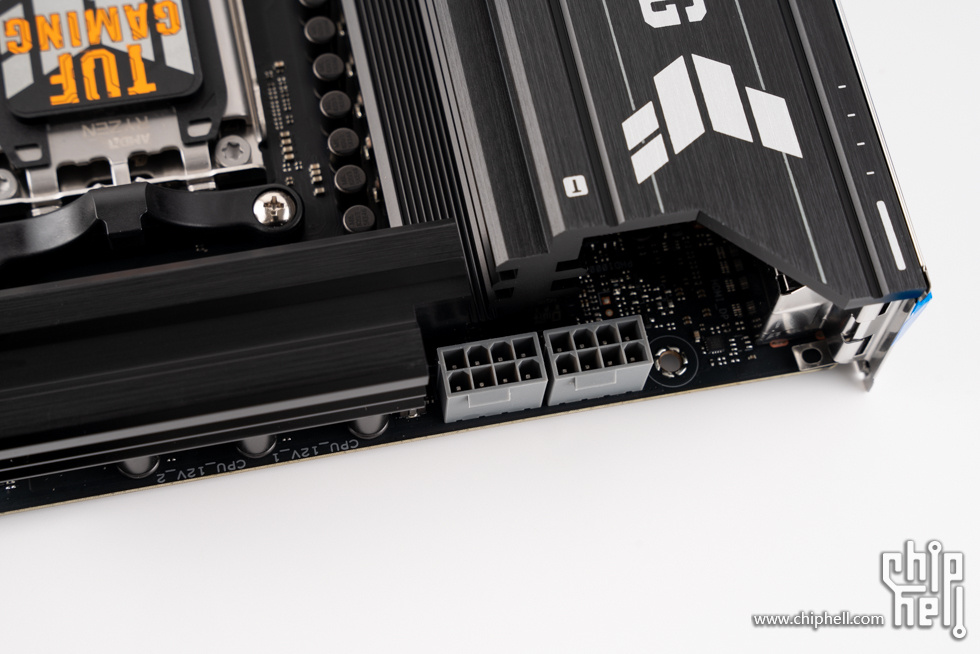

ProCool 8+8pin CPU供电接口，ProCool使用特制接针，确保与12V电源线连接更充分，降低阻抗，坚固耐用。

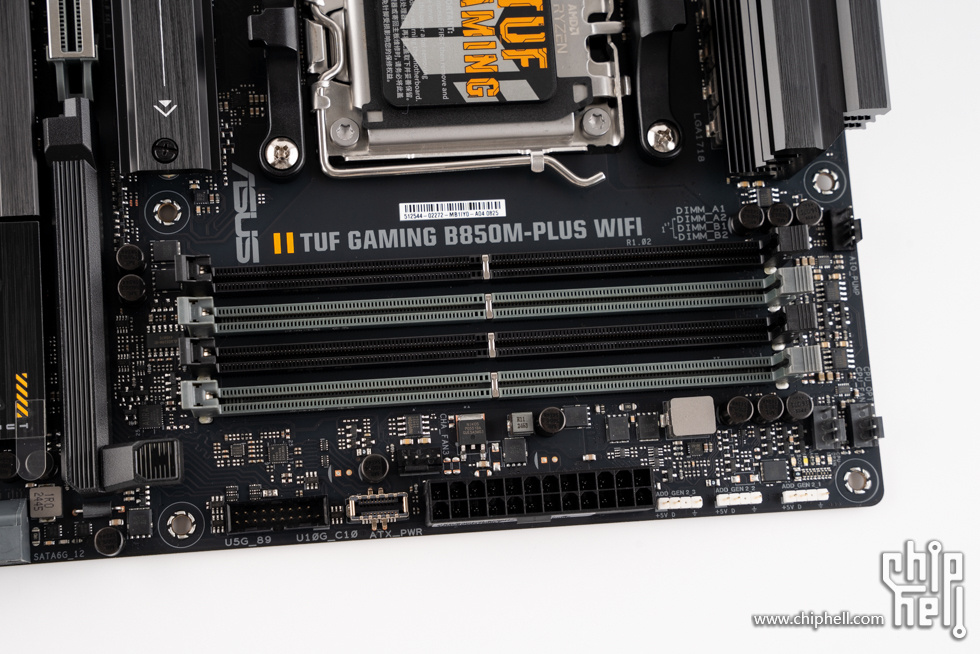

4条DDR5内存插槽，最高支持8000+ MT/s（OC），至高256GB 内存容量，支持XMP 3.0超频档以及AMD EXPO超频档认证，内置AEMP增强型内存配置文件，能轻松释放内存性能。

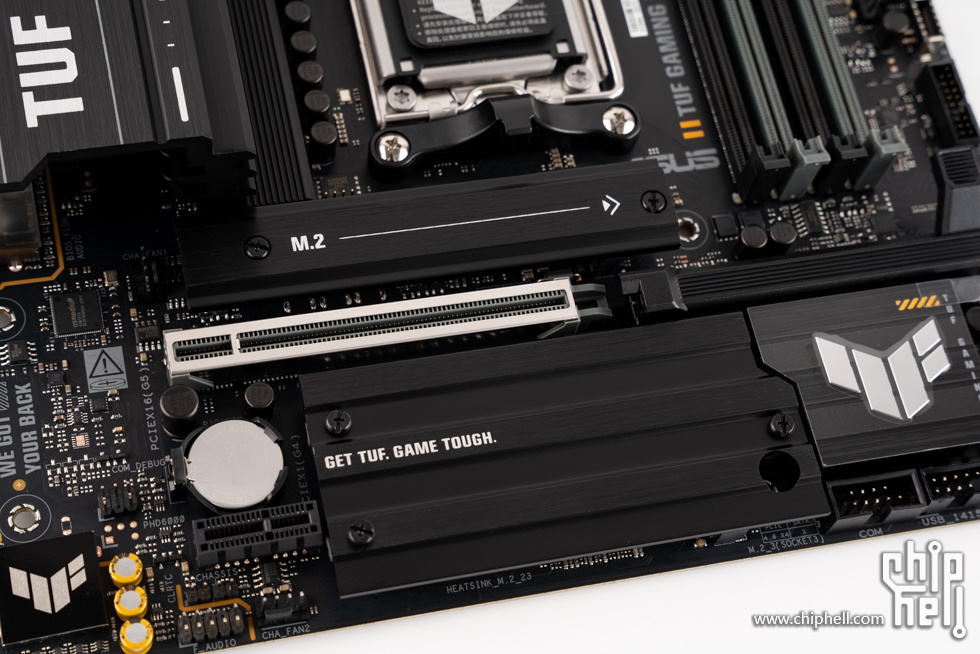

采用金属包边加固的PCIe 5.0 x16显卡插槽。


显卡易拆键。

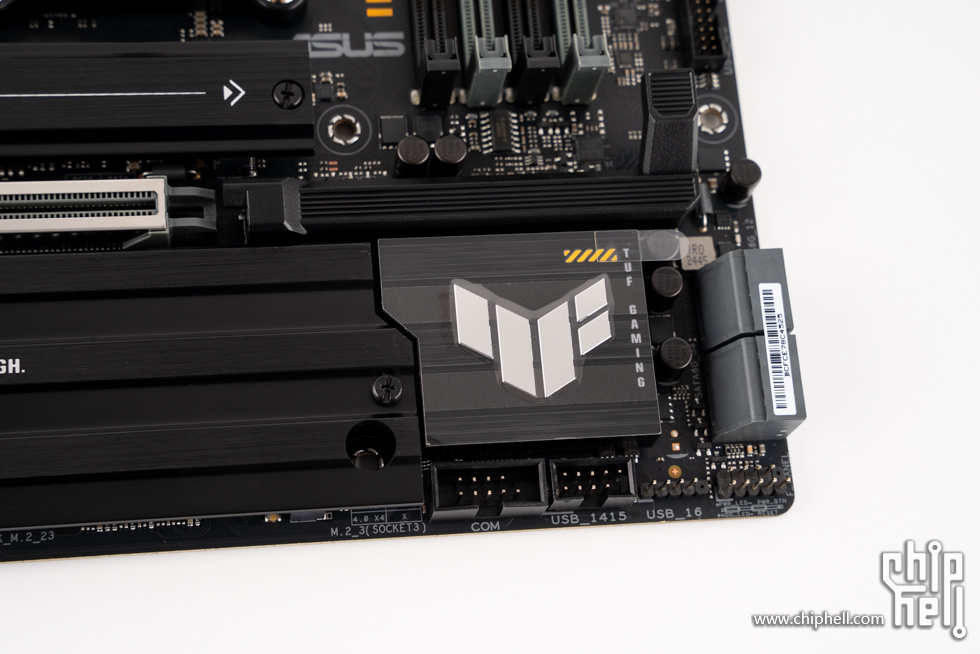

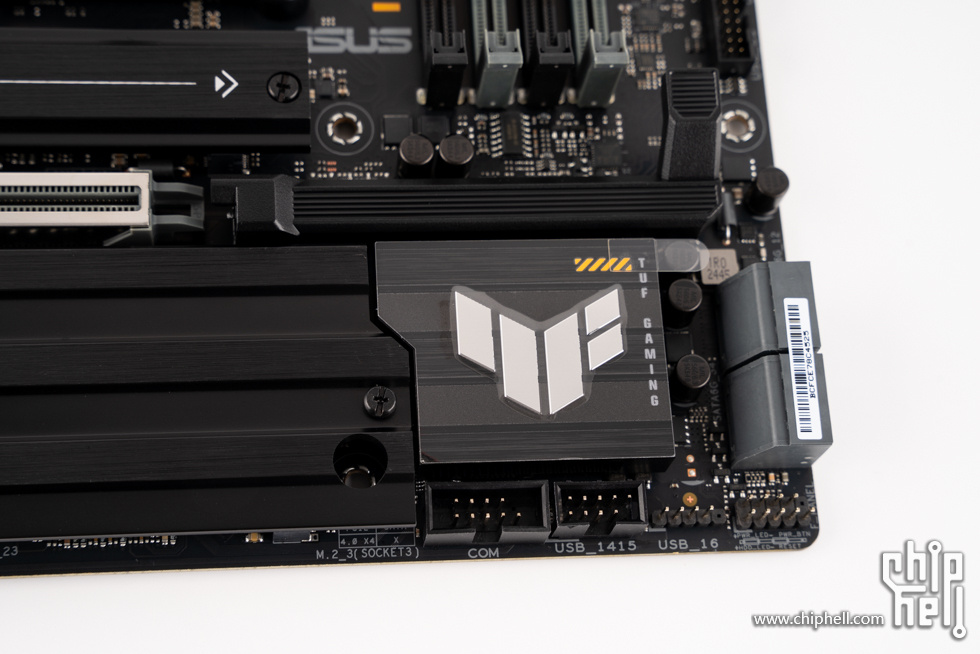

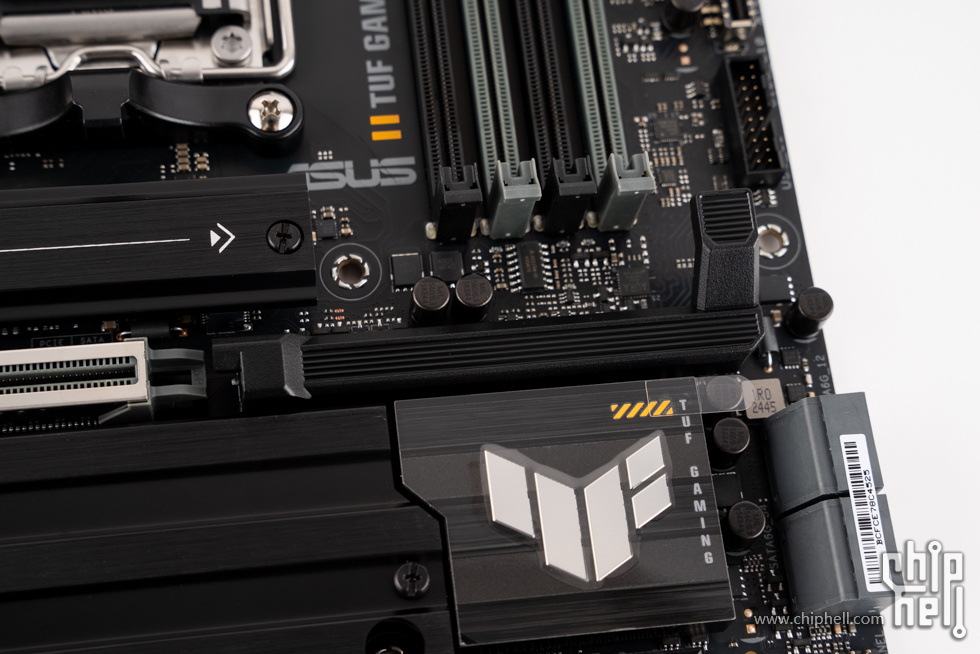

带有TUF logo图案的芯片组散热片。


主板前置跳线接口。

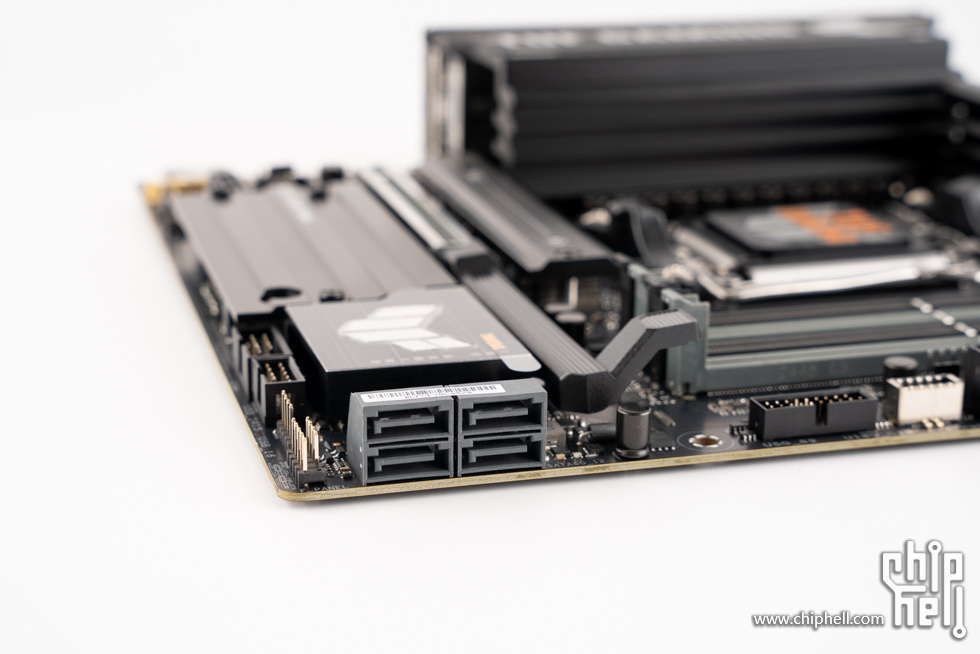

4个横置的SATA 6Gbps接口。

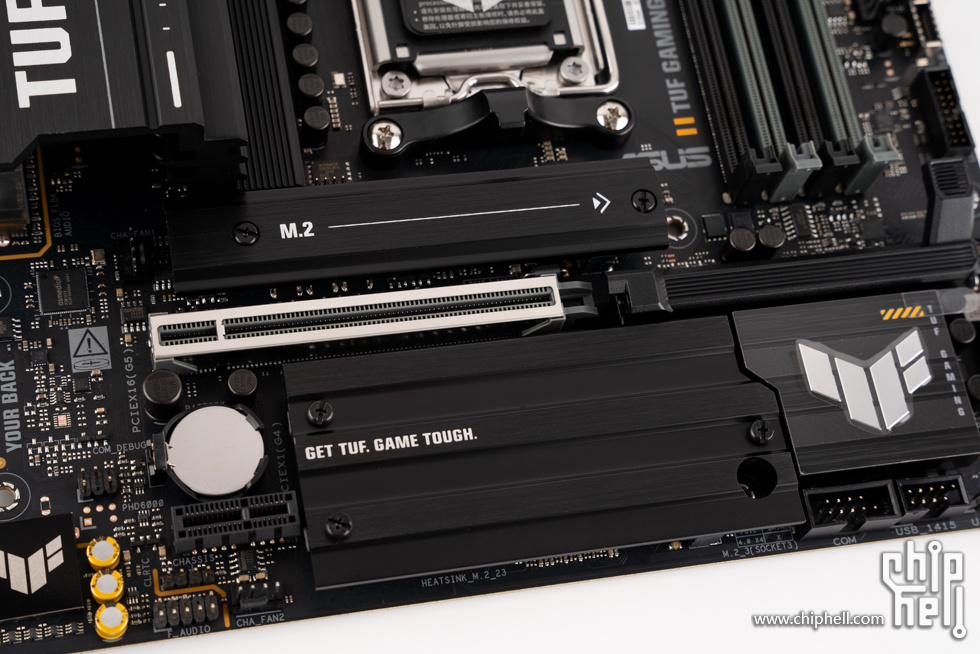

主板带有3个M.2 SSD插槽，1个支持PCIe 5.0 x4 (128Gbps)，2个支持PCIe 4.0 x4 (64Gbps)。

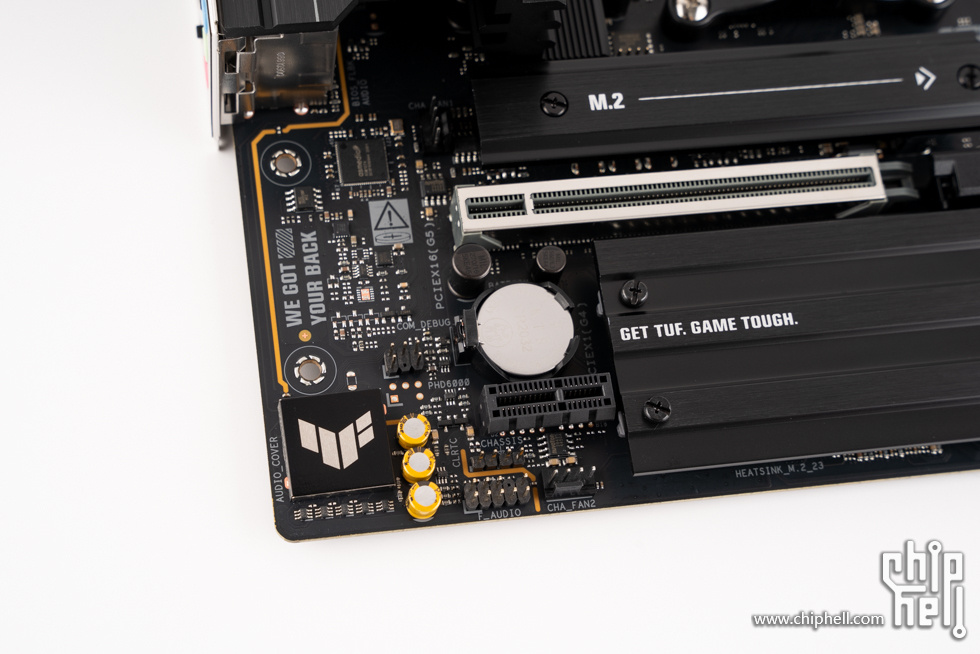

集成声卡部分，搭载Realtek ALC1220P 音频芯片，带有音频保护罩，可提供120dB 信噪比的立体声音频输出，以及113dB 信噪比的音频输入，打造纯净的音质。此外具有全新的阻抗感测电路，可自动调整增益以确保耳机的理想音量范围。

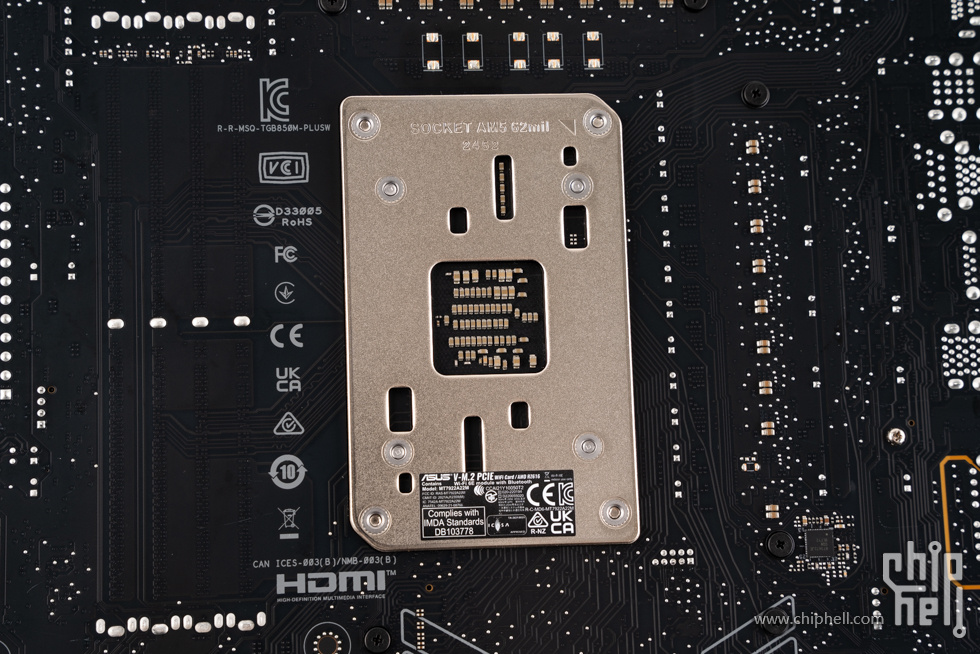

CPU插槽背板。

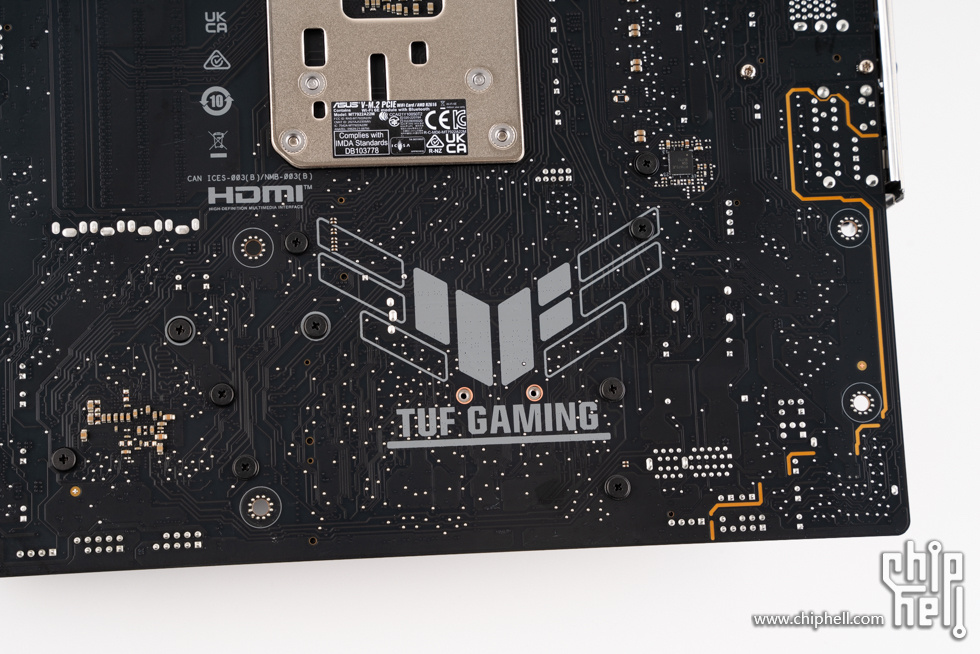

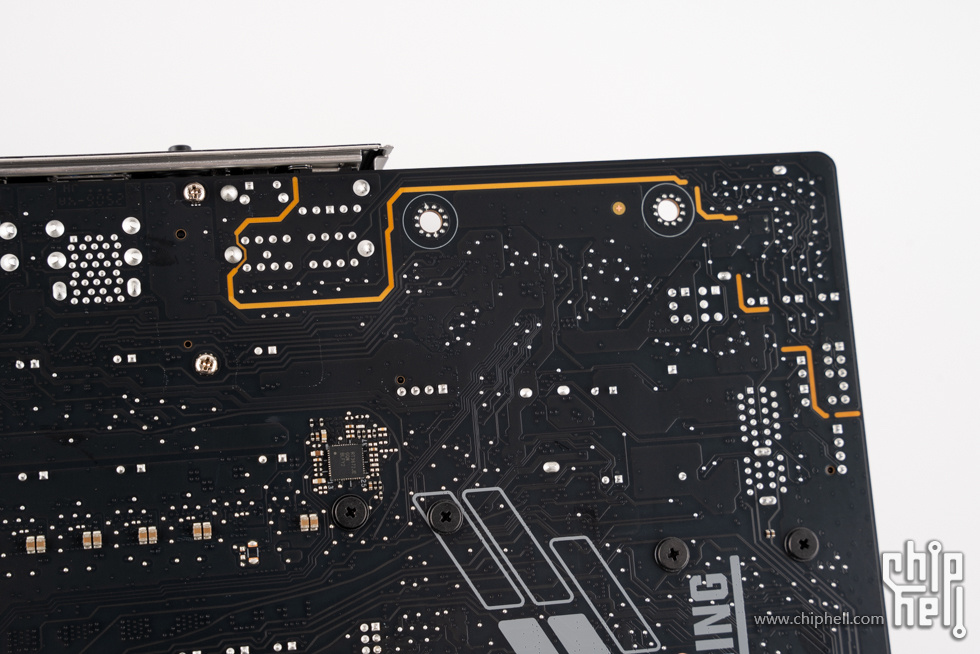

PCB上印刷有TUF系列logo图案和TUF GAMING字样。


集成声卡部分的隔离线。

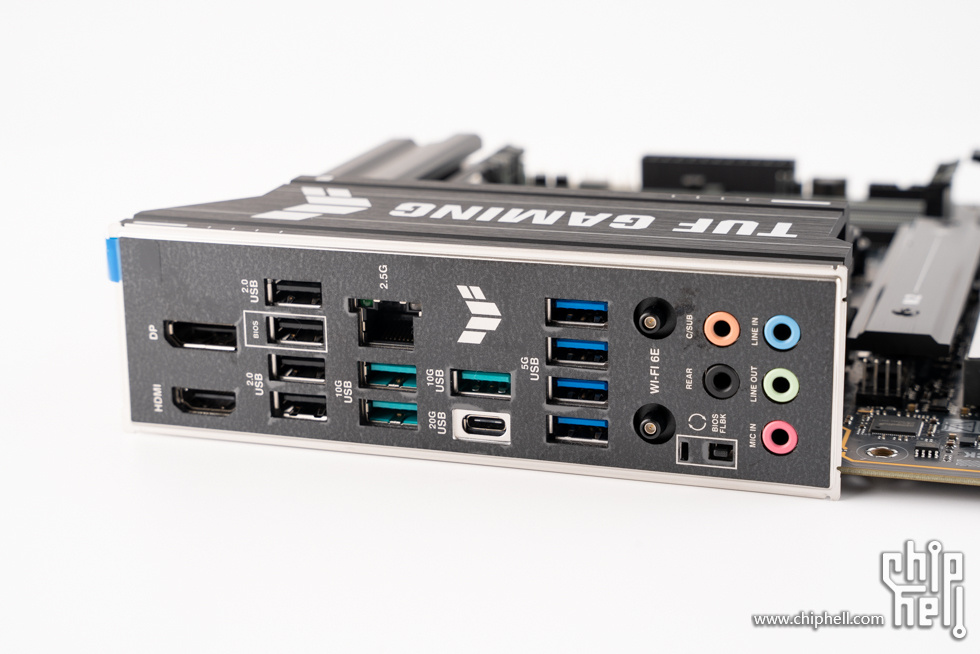

主板后方I/O接口，提供1个HDMI接口、1个DP接口、4个USB 2.0、3个USB 10Gbps Type-A、4个USB 5Gbps Type-A、1个USB 20Gbps Type-C、1个Realtek 2.5Gb 网络接口、双天线无线网卡天线接线端、1个BIOS FlashBack 按钮、以及2个3.5mm+1个S/PDIF光纤输出的音频接口组。

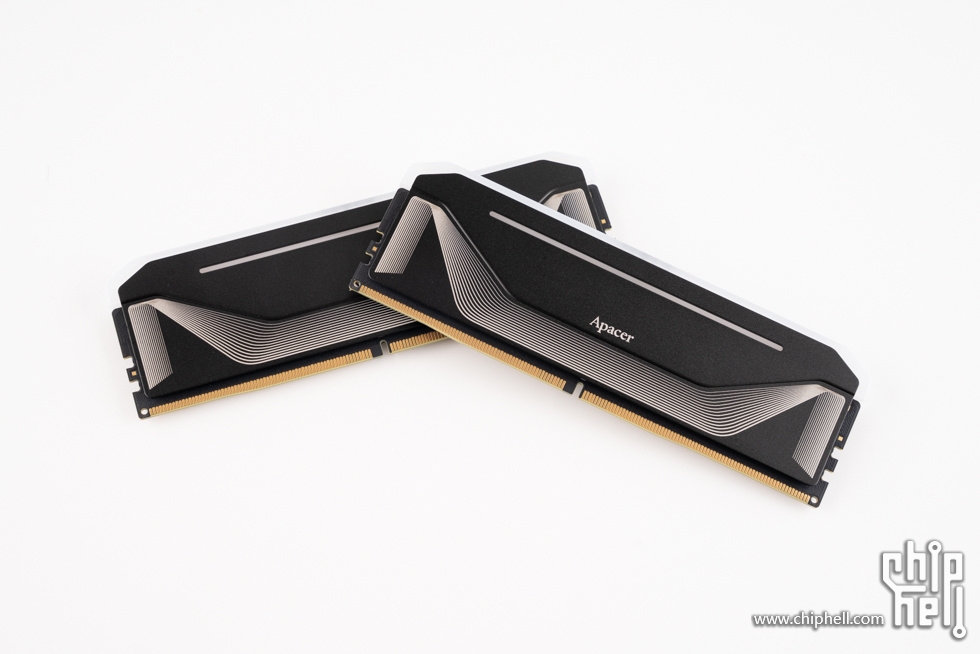

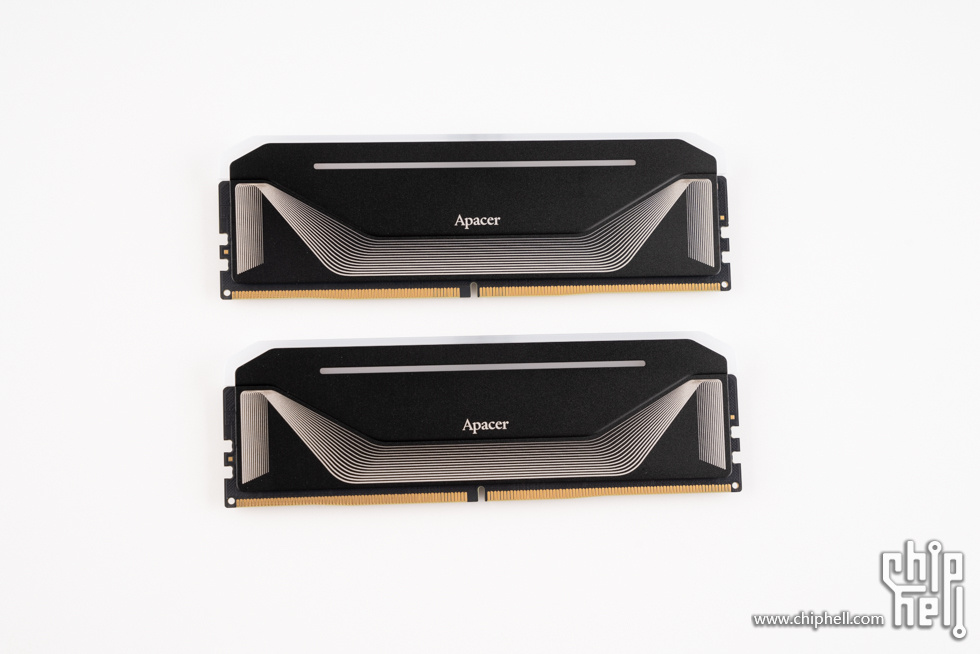

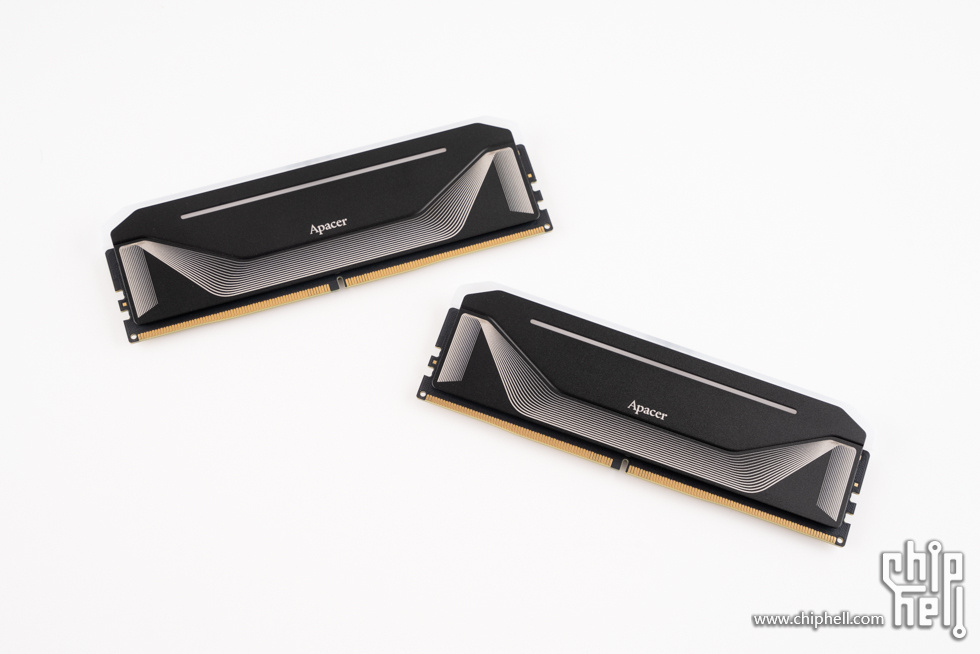

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。


摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

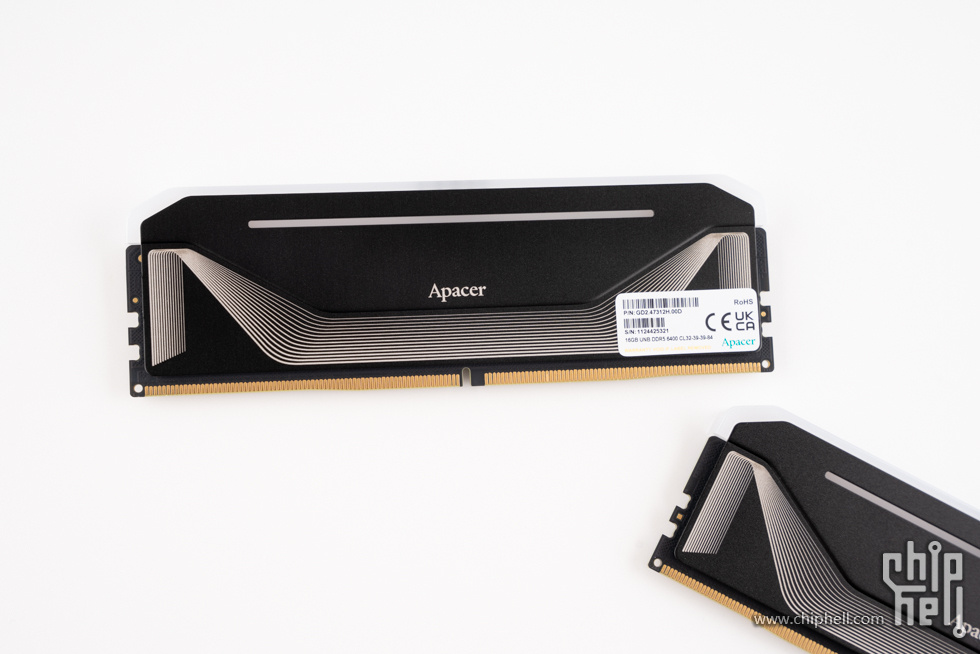

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

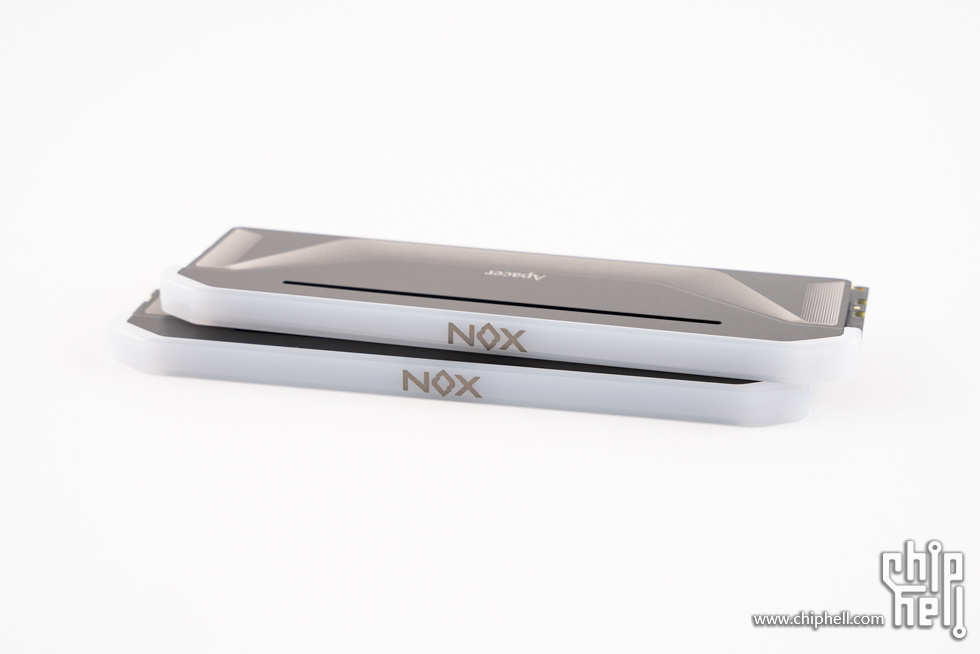

内存顶部的灯带较为宽大，中间有NOX字样。

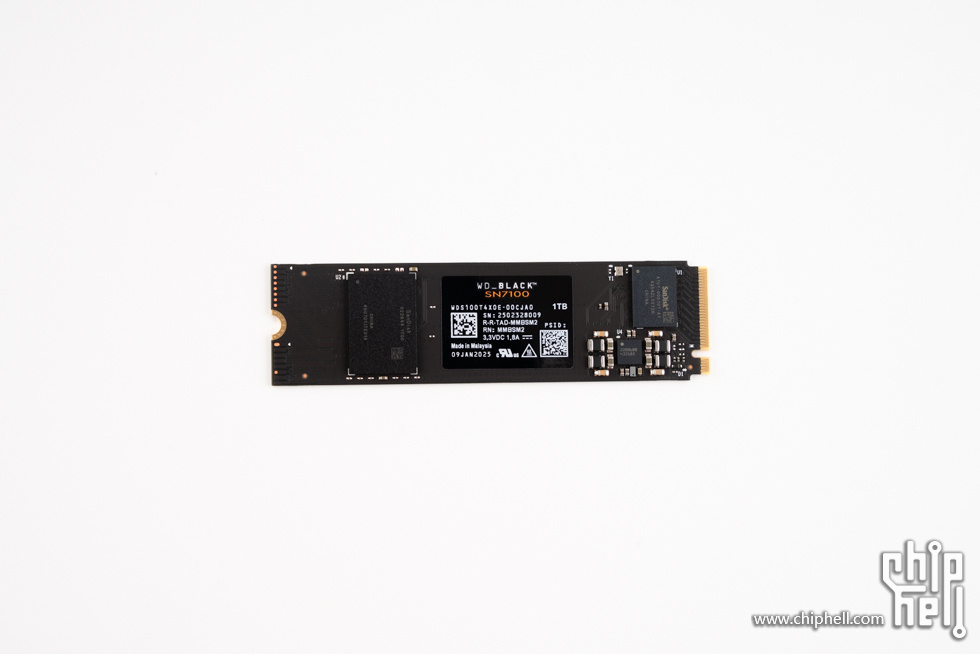

闪迪 WD_BLACK SN7100 1TB。

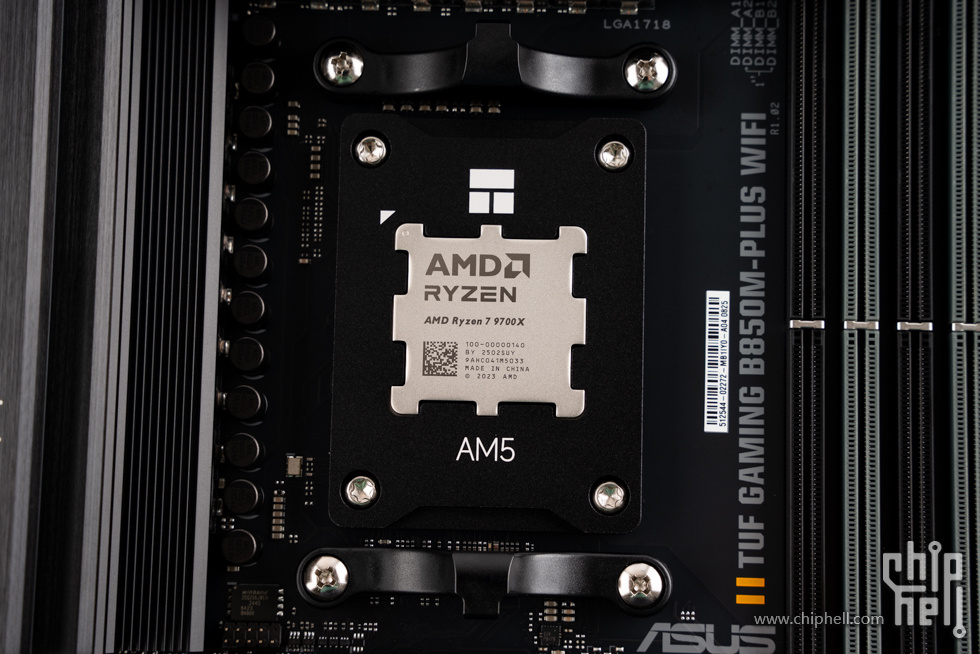

安装CPU。

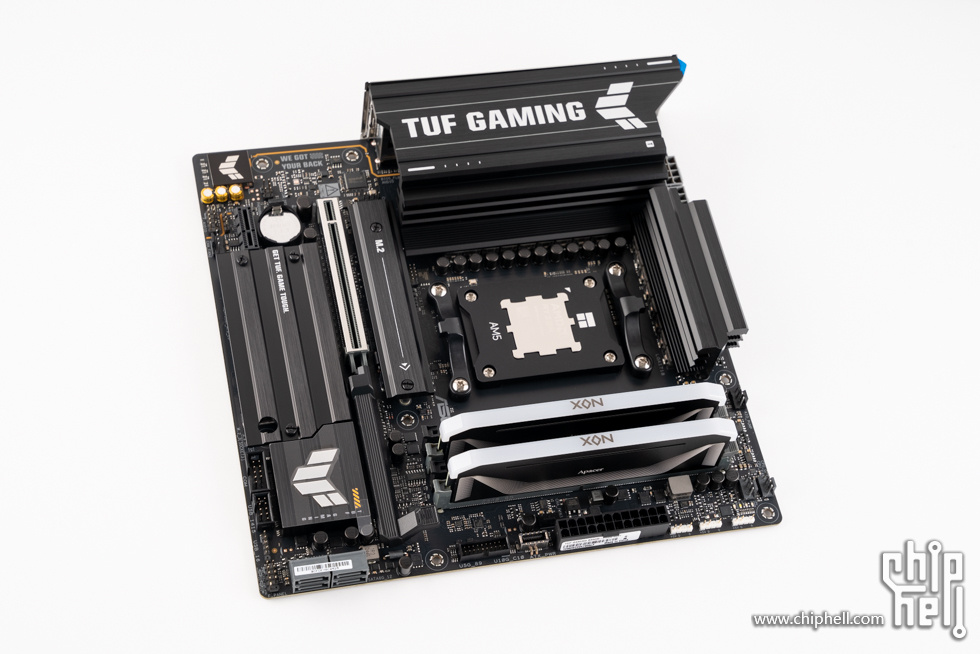

安装内存。

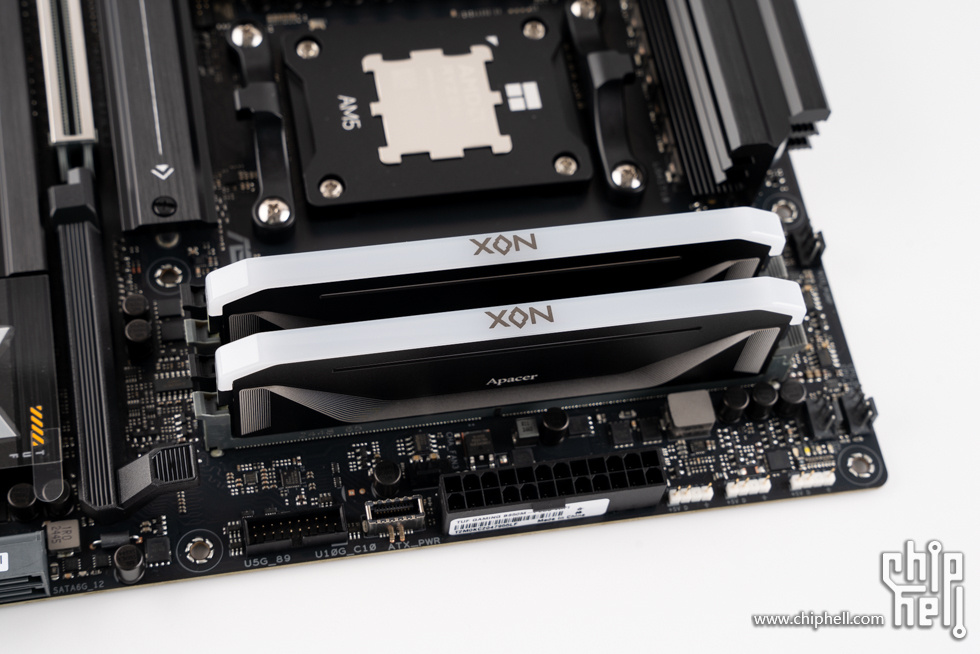

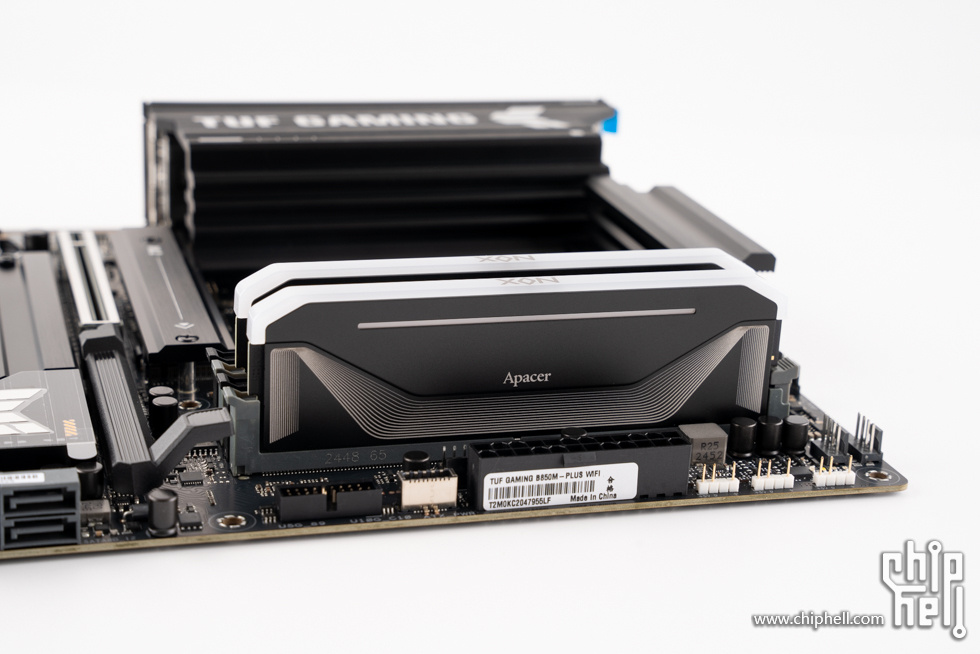

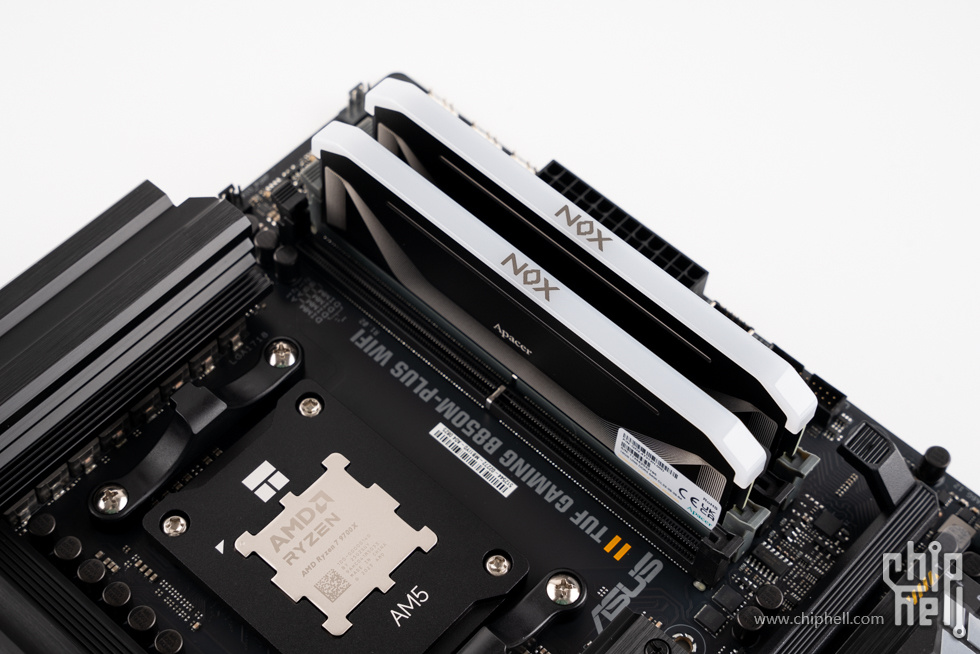

内存上机展示。

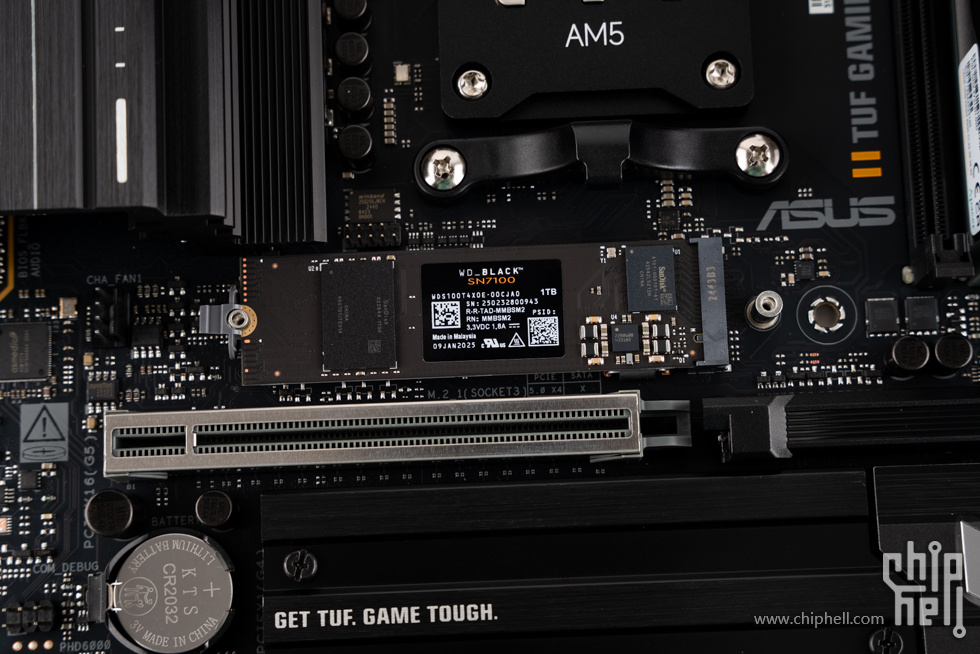

安装SSD。

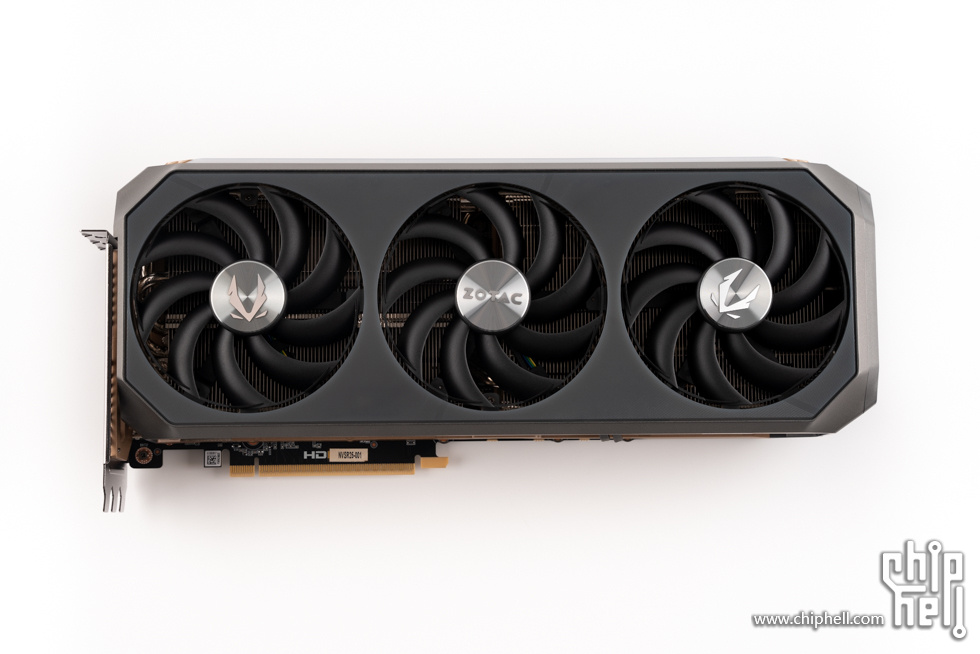

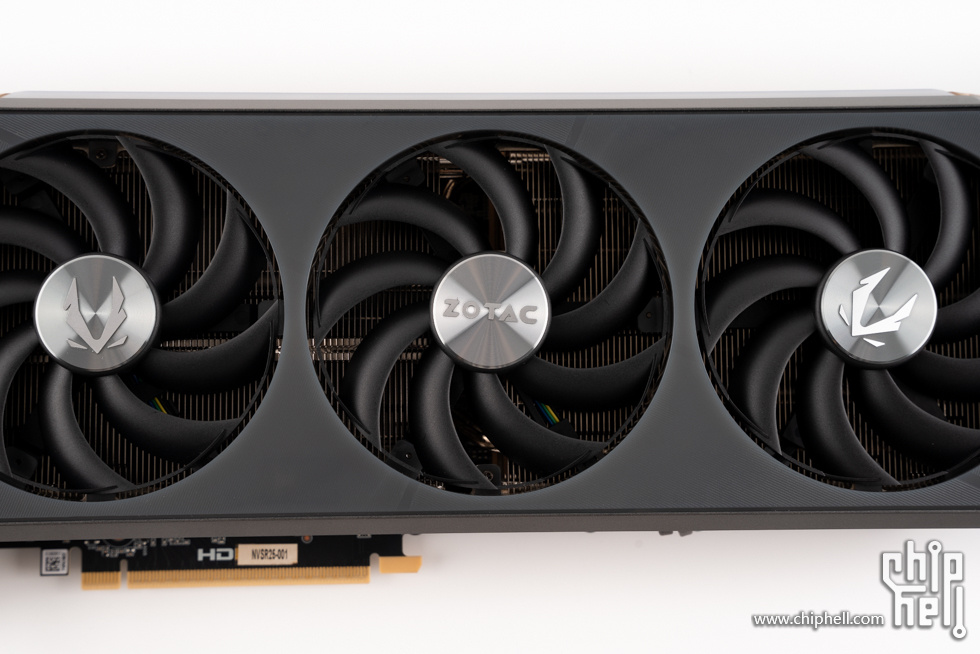

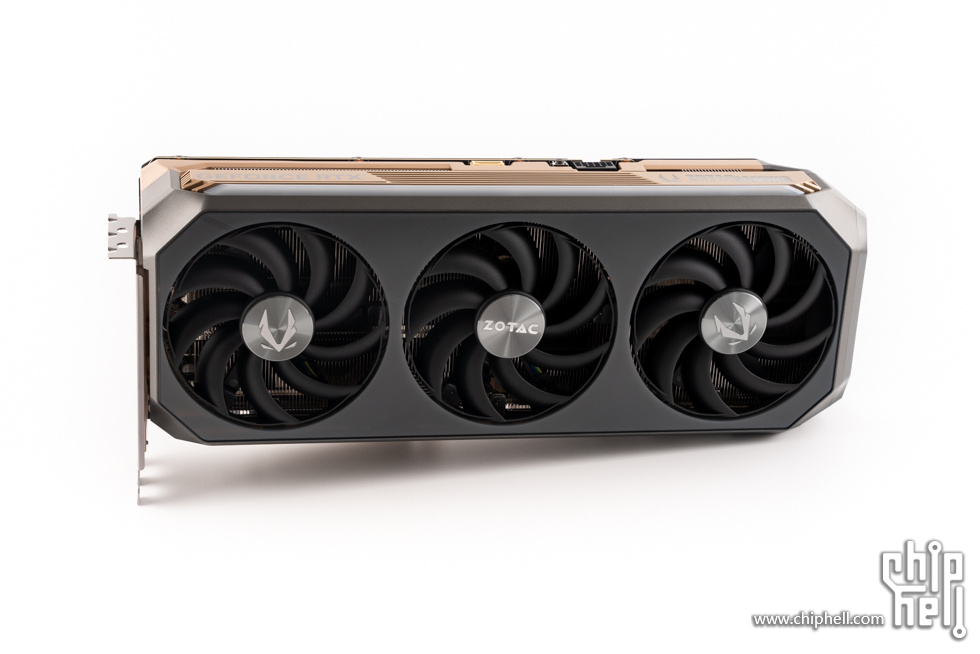

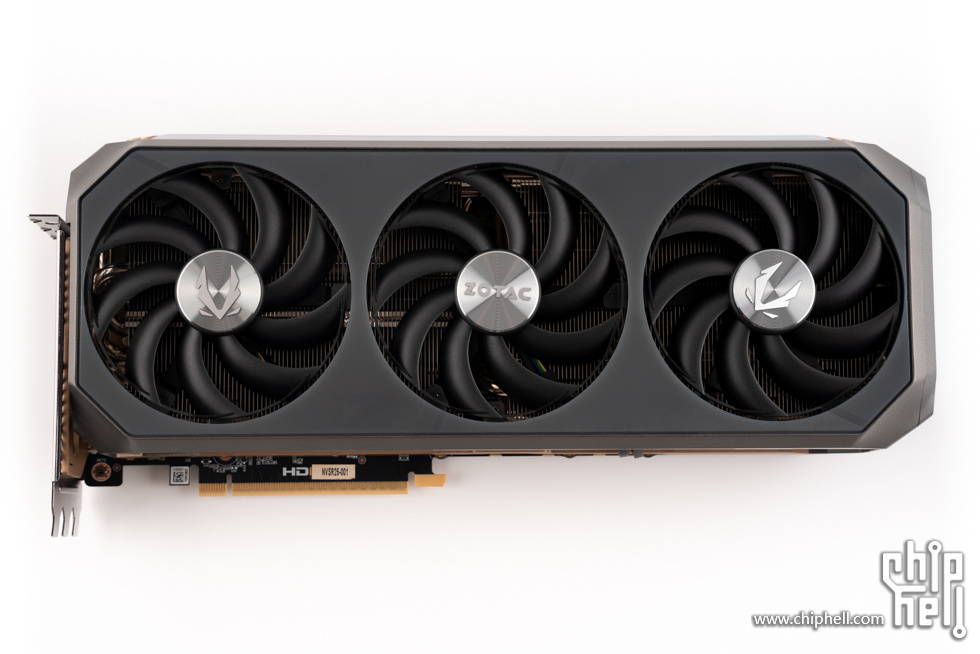

索泰 GEFORCE RTX 5080 16GB AMP EXTREME INFINITY 显卡，采用无限镜设计语言，运用光学原理在有限的产品面积上创造出无限延伸、深邃神秘的空间感，配合SPECTRA 2.0 ARGB 灯光进一步强化空间的层次感和动态感，优雅而简洁，独特而时尚，有着极强的美学吸引力。显卡正面采用3风扇设计，风扇罩为深灰色，表面有装饰纹理，设计较为简约，显卡尺寸为332.1mm x 137.5mm x 69.6mm，体积适中，机箱适配性不错。

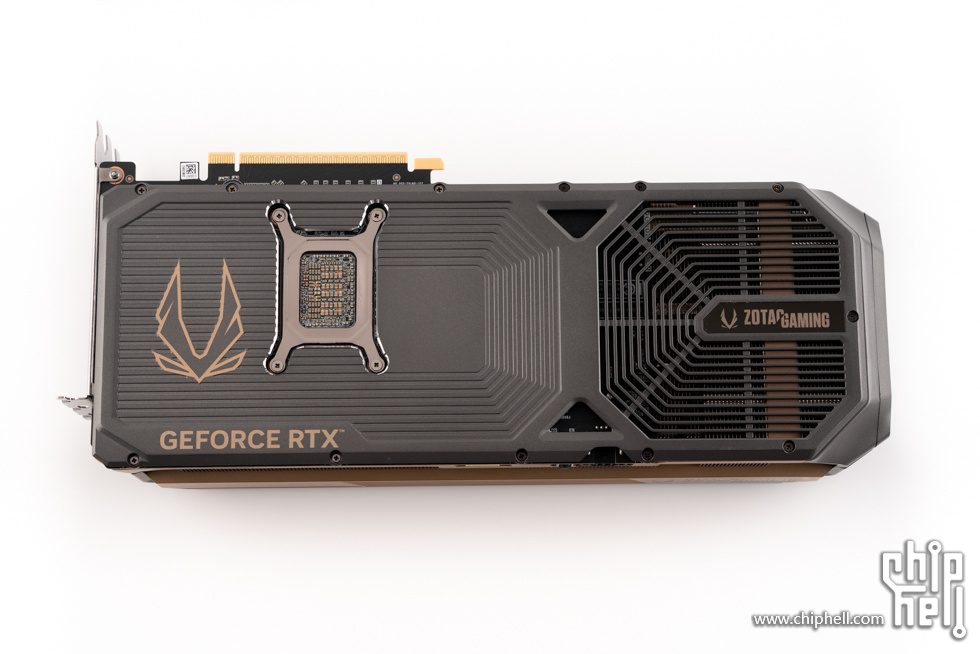

显卡背面，全金属背板，高强度合金材料铸形而成的金属背板，增加显卡结构强度，并能辅助散热，提升静电防护能力。


显卡立起来的效果。

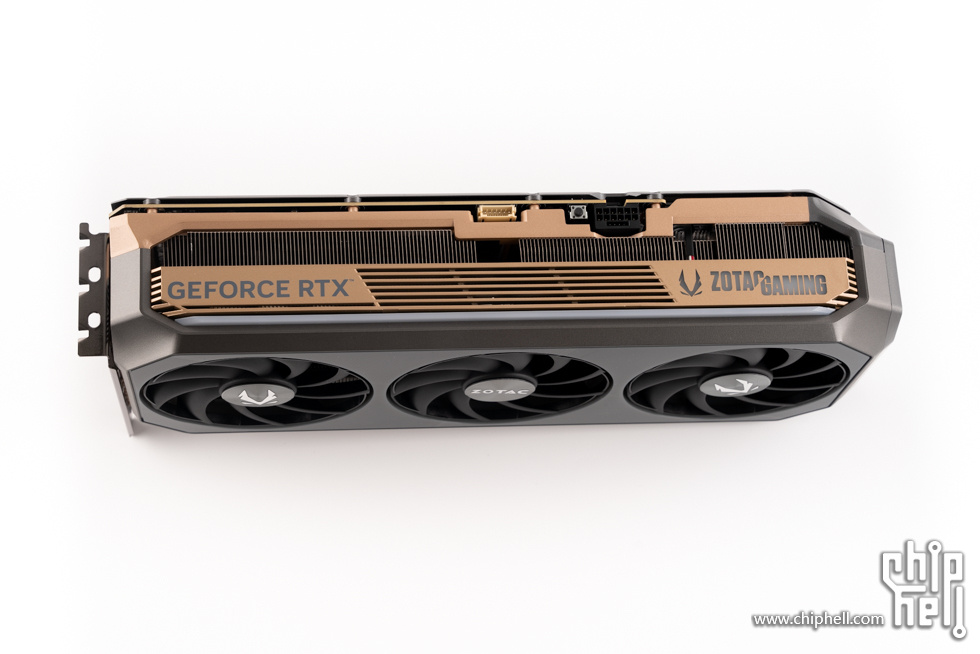

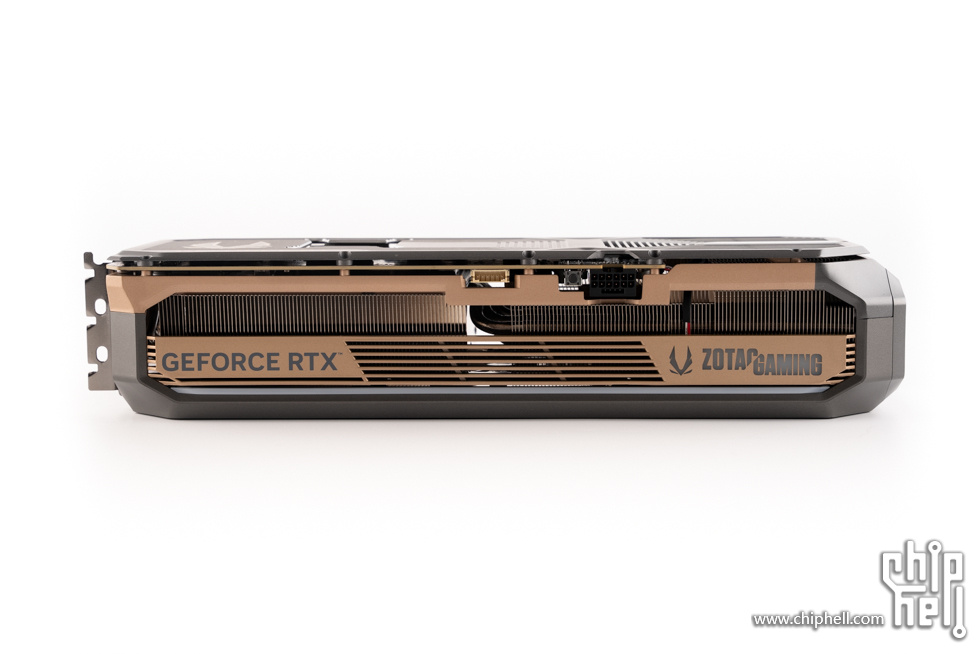

显卡顶部一览，采用了暗金色装饰顶盖，下方为贯穿式ARGB灯带。


显卡顶部左侧的GEFORCE RTX字样。


右侧为索泰logo灯。

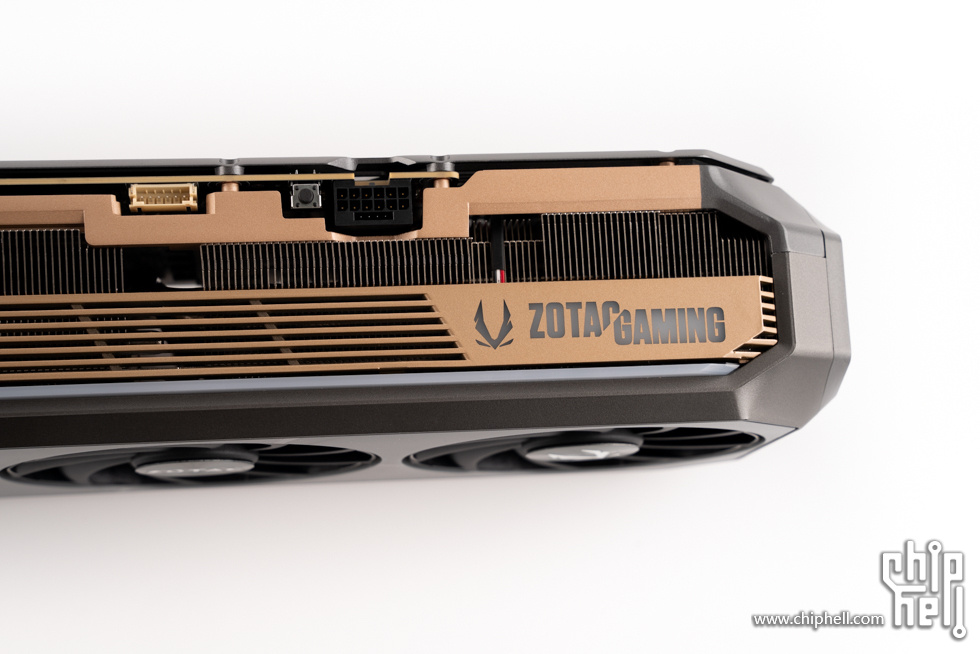

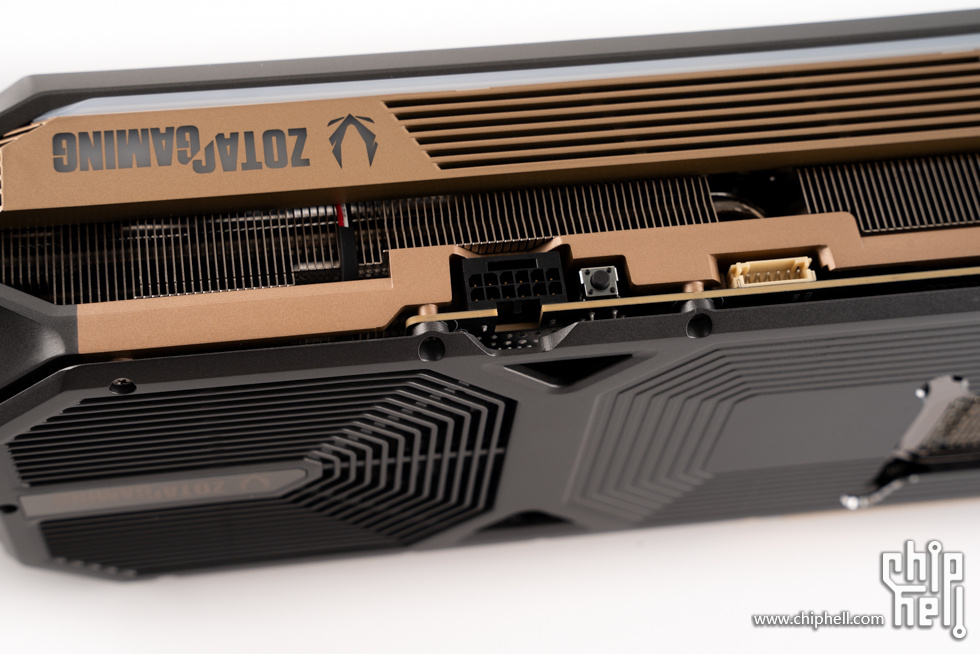

显卡采用ATX 3.1规范的12V-2x6电源接口，可通过安全指示灯知晓电源接头是否完全就位，进一步提高效率及安全性。供电接口采用镀金接口，导电性更好，耐氧化腐蚀。反扣外接电源接口，方便插拔更轻松，装机效果也更加美观。


ICE STORM 3.0 散热系统，显卡采用大面积VC均热板和镀镍复合热管，进一步优化显卡散热效能，即便是显卡满载游玩各类 3A 大型游戏，亦能冷静自如，释放显卡全面性能，让玩家获得畅快的游戏体验。


环刃风扇，采用主动风扇控制，左右两组风扇，能独立控制每组风扇，实现对噪音和温度的精准控制。风扇支持智能启停，在显卡负载较低时风扇自动停转，达到节能、降噪的效果，并延长风扇使用寿命。

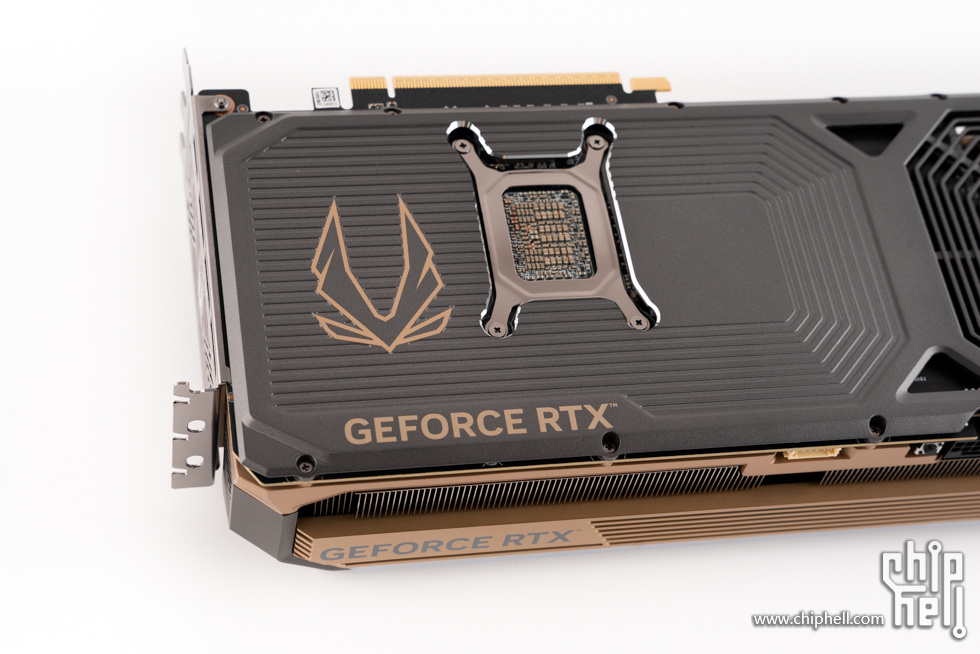

显卡背部细节，左侧有AMP系列logo和GEFORCE RTX字样。

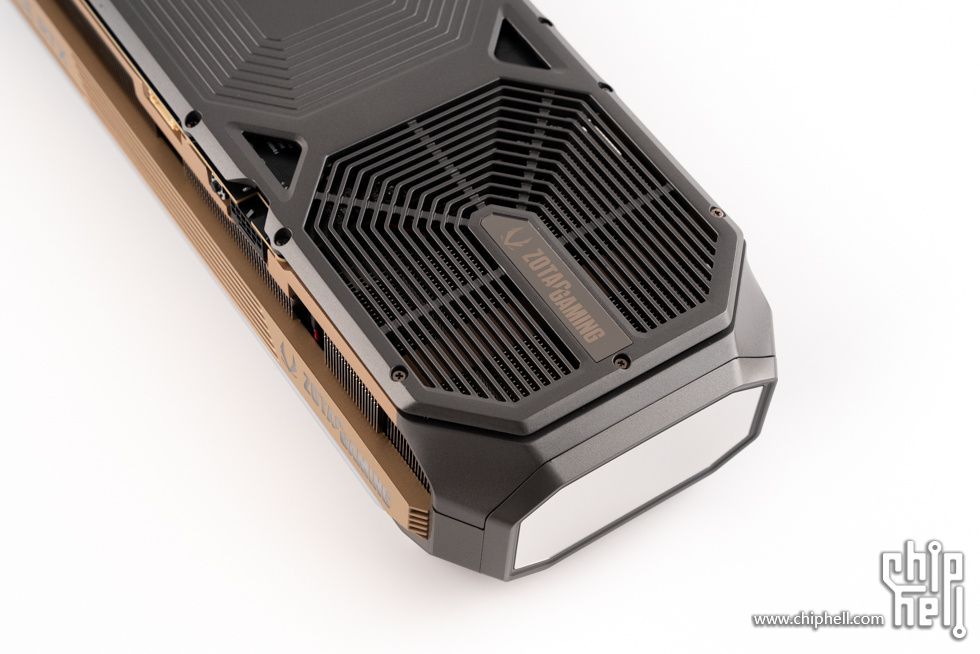

右侧是贯穿开孔设计。


显卡侧面一览，可以看到显卡较为厚实。显卡采用高强度合金压铸成型的中框，提升显卡抗扭、抗压能力，防止显卡变形，提升显卡整体结构强度。

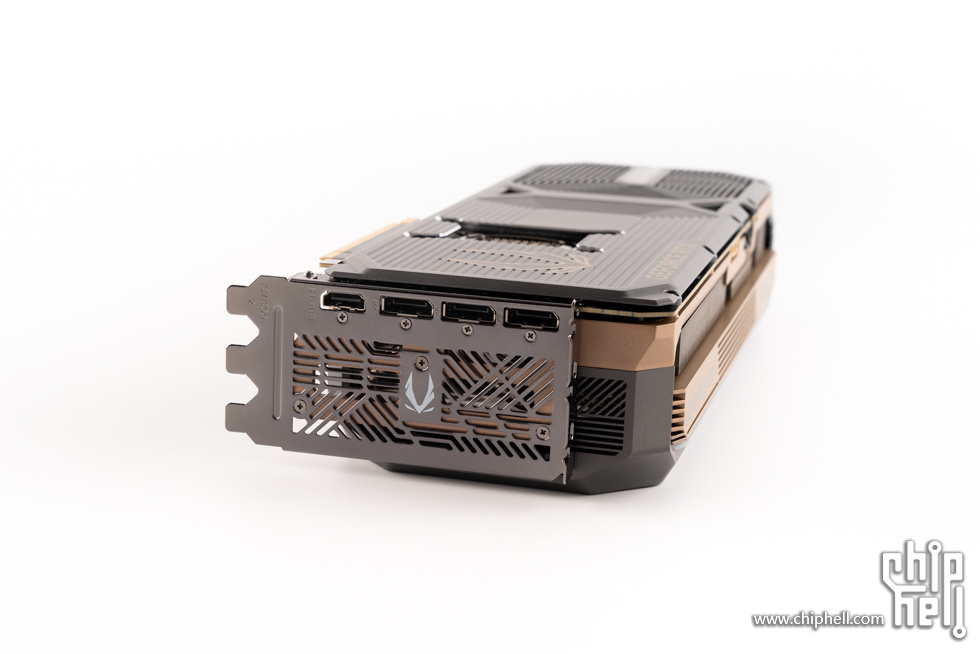

显卡接口部分，包括1个HDMI 2.1b和3个DP 2.1b。

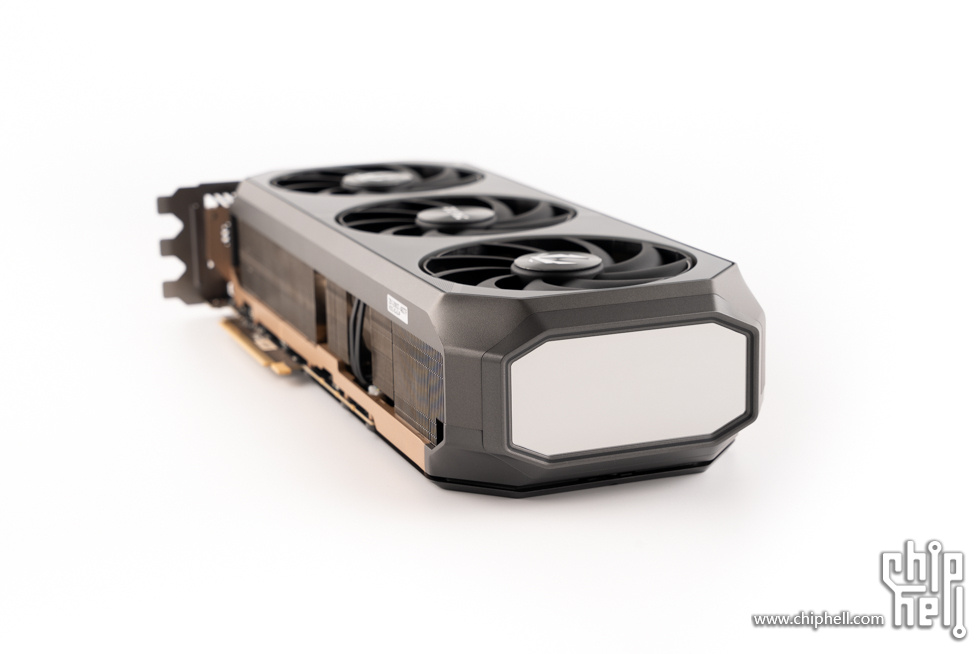

显卡前部，采用无限镜设计语言，通电后带有ARGB灯效。

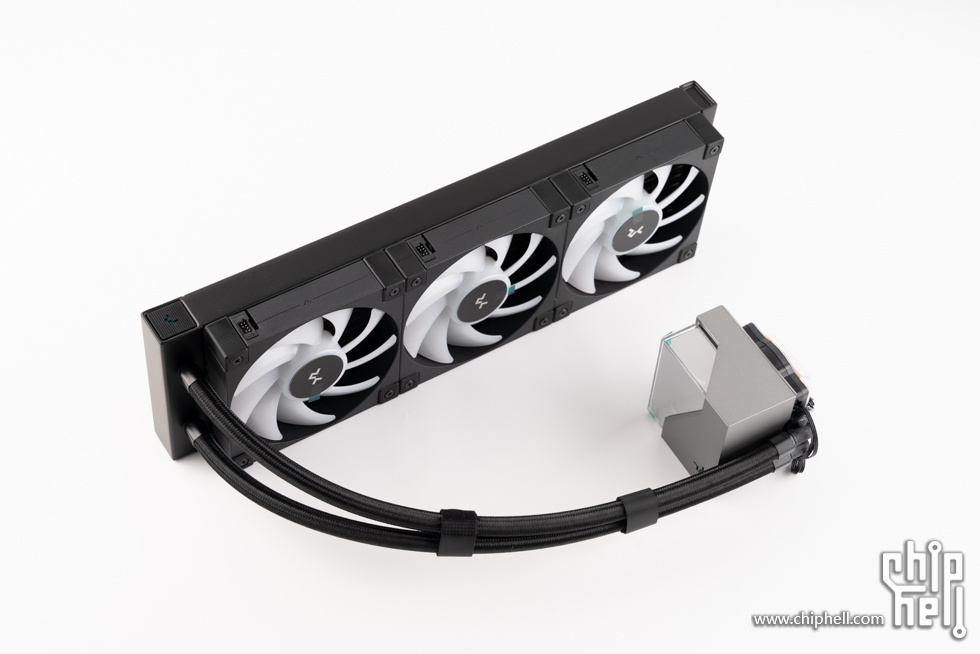

九州风神 冰魔方 360 ARGB CPU一体式水冷散热器，采用第4代高性能水泵，并改进了冷头微水道，增加了铜底厚度，流速及转速较上前代提升30%。

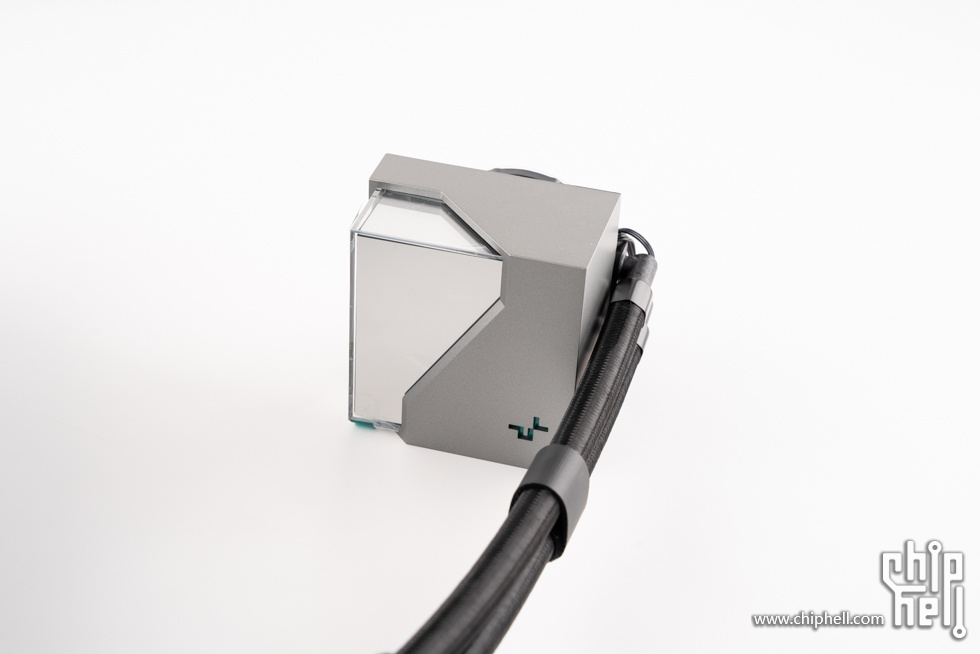

冰魔方水冷头，带有多维无限镜灯效，设计灵感源自蒙德里安“几何形体派”，整个顶盖采用磁吸方式固定。

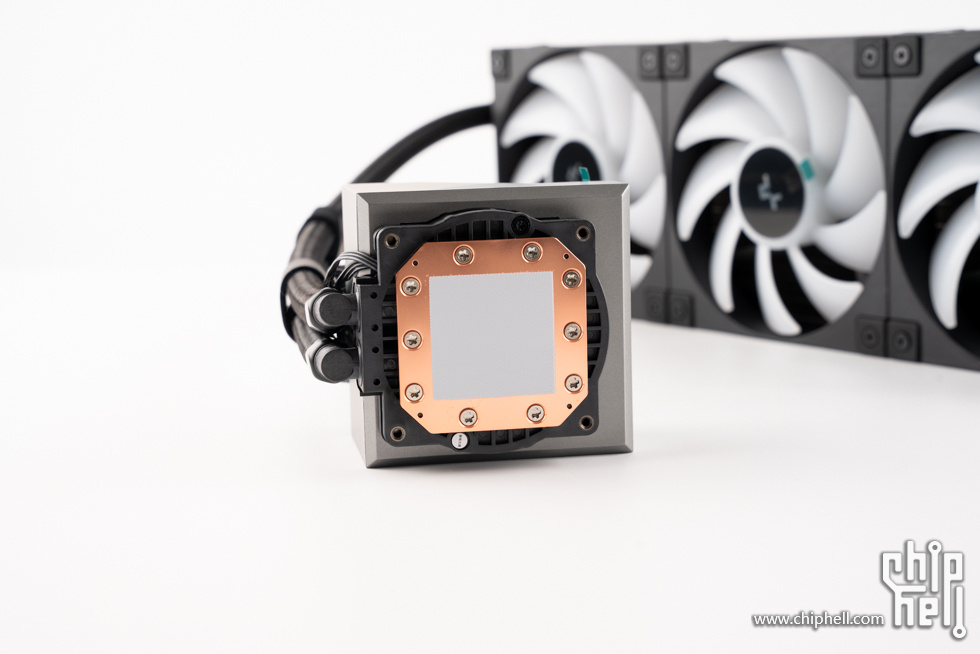

预涂了硅脂的铜底。

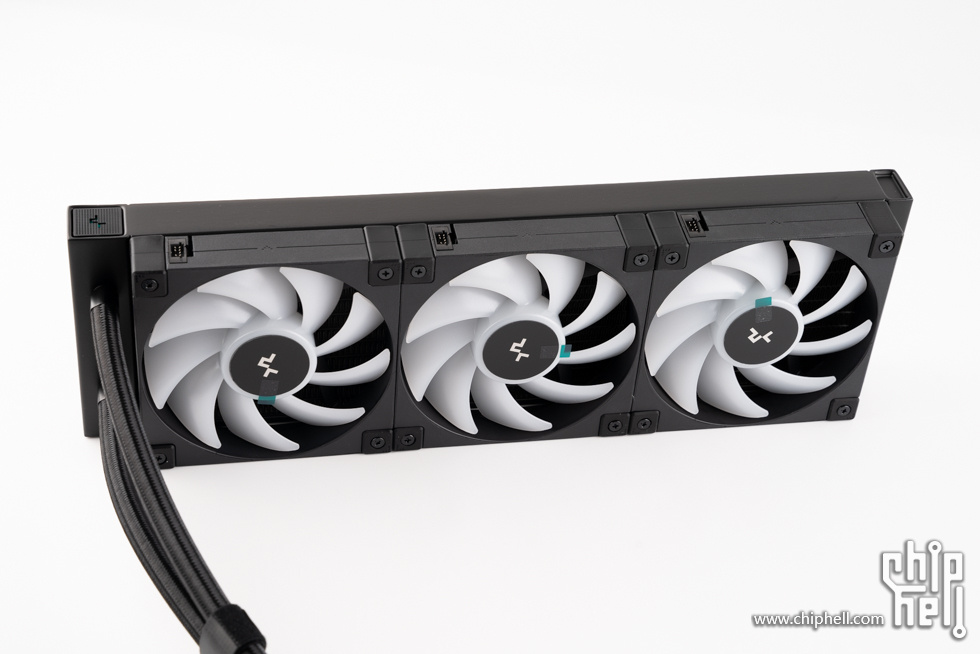

标准的360冷排，已经预装好了ARGB风扇。

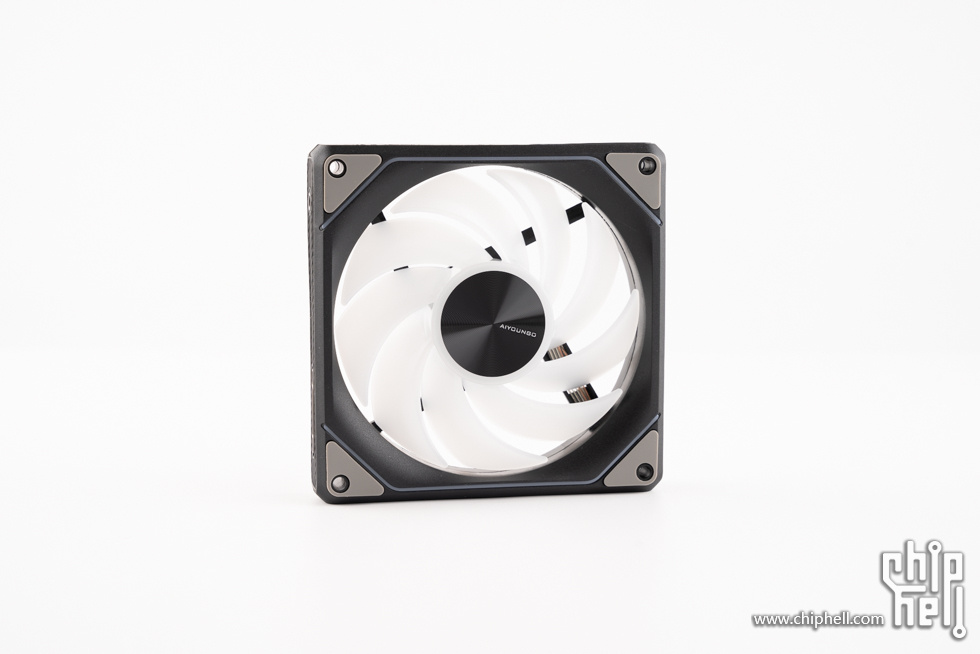

爱国者 星璨岚月 黑色 正叶 风扇。

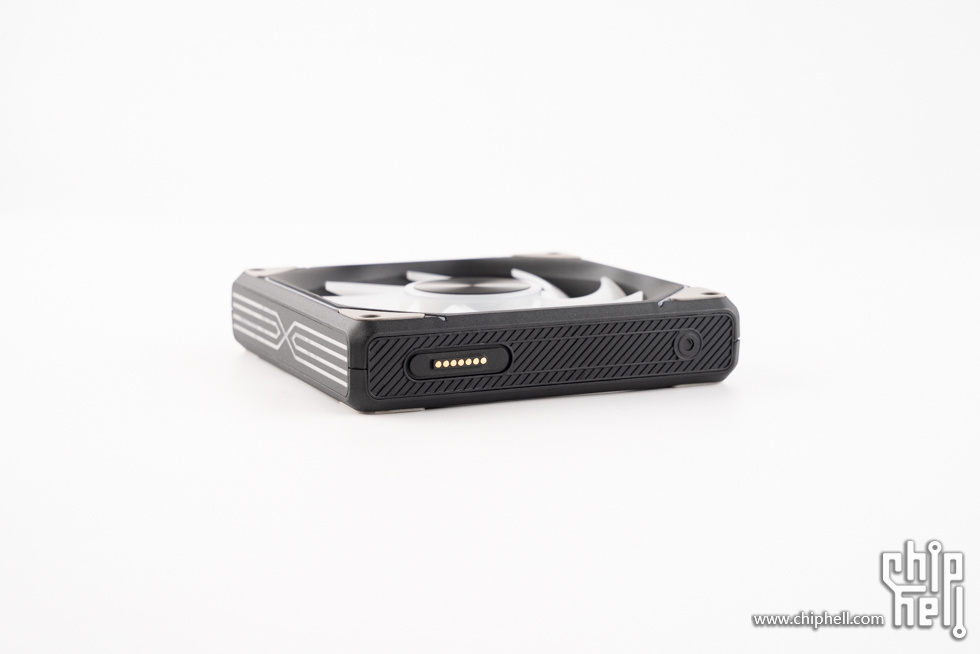

采用磁吸触点连接，简化了接线。

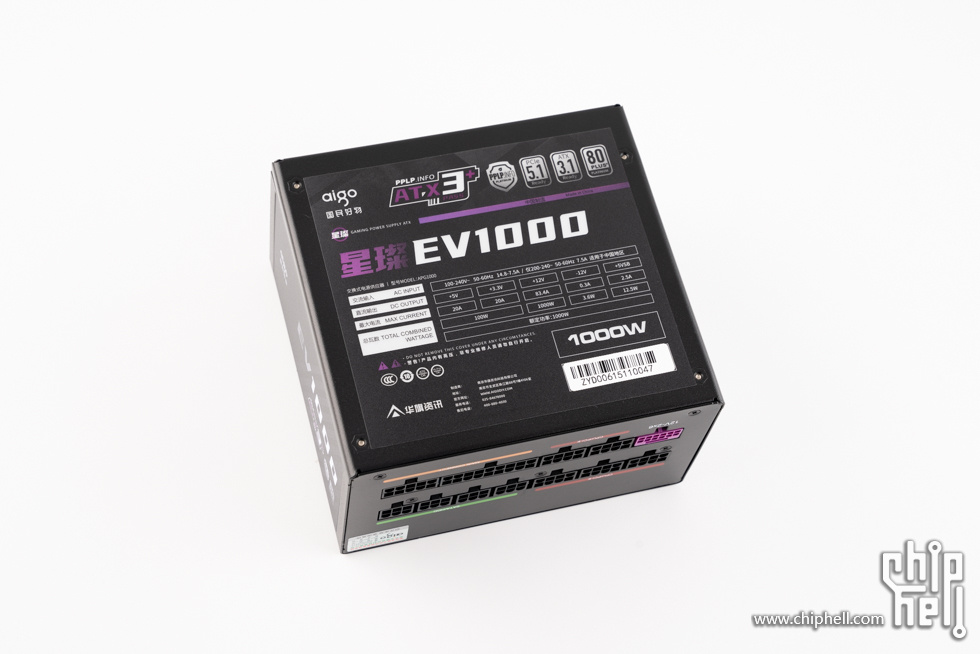

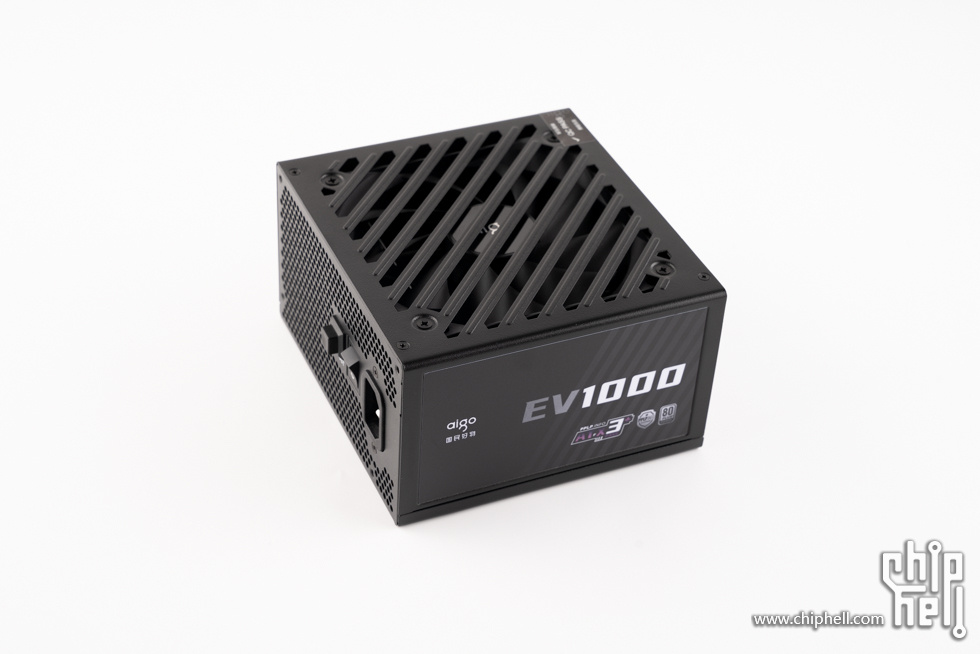

爱国者 星璨EV 1000W 白金牌 黑色 全模组电源，符合intel PSDG ATX3.1规范，自带PCIe 5.1原生接口，通过PPLP和80 PLUS认证，采用全日系电容，自带压纹扁线，具备一键超频功能，带有10年质保。

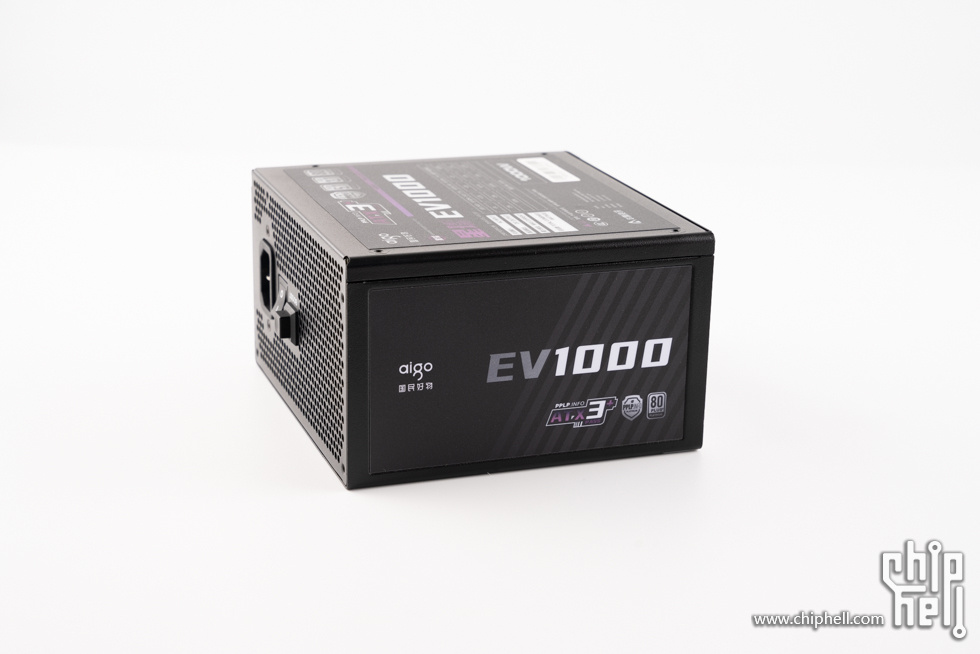

电源侧面，贴有型号贴纸。

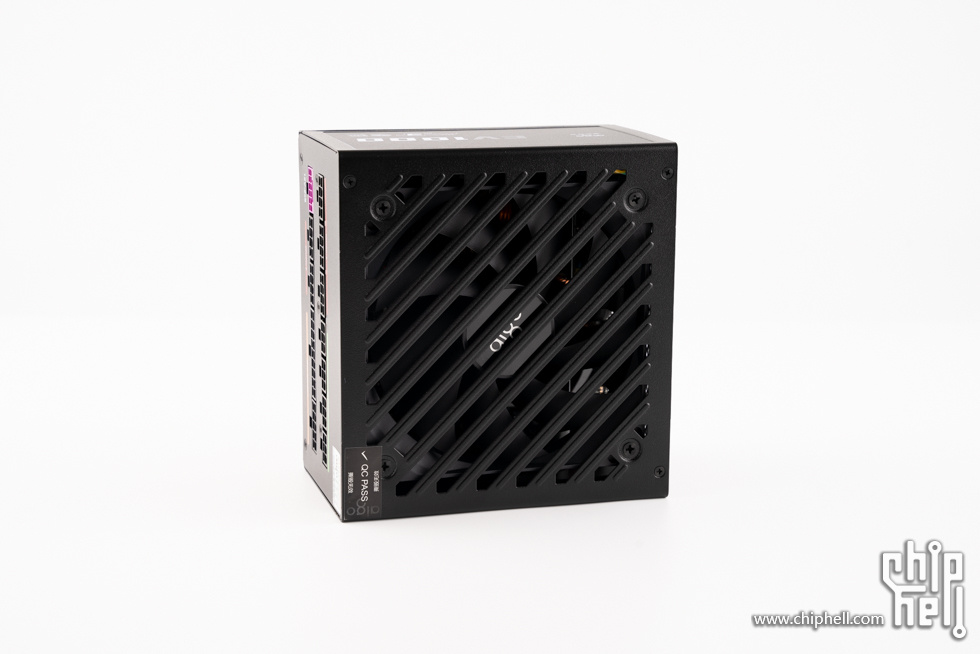

风扇侧，采用FDB动压轴承风扇，支持风扇停转，电源还具备一键超频功能，在超频模式下能提升20%的电源功率，并且能达到金牌水平。

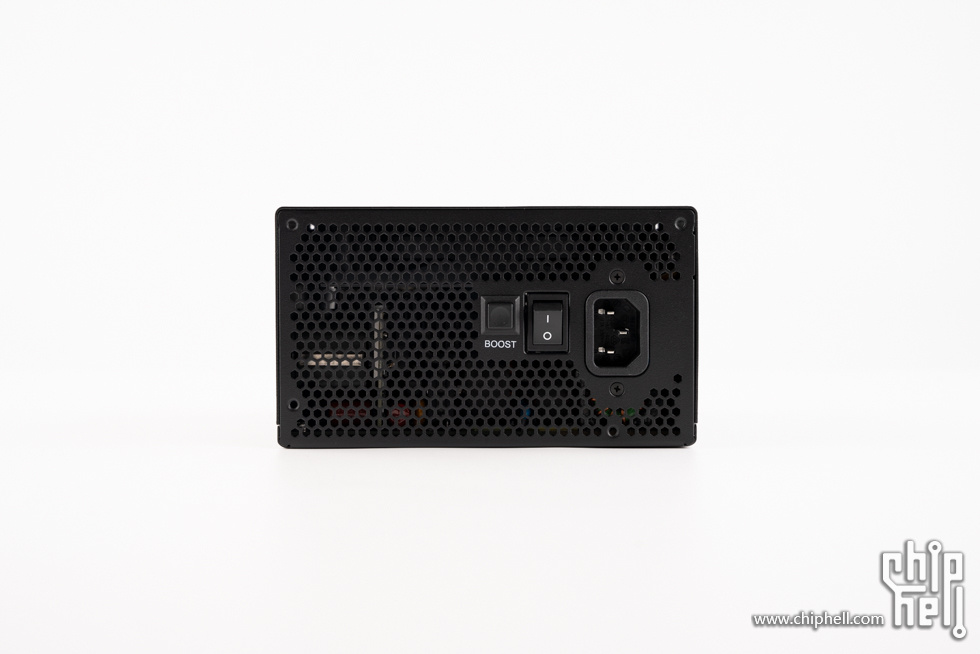

电源尾部，右侧分别为一键超频按钮、电源开关和电源输入接口。

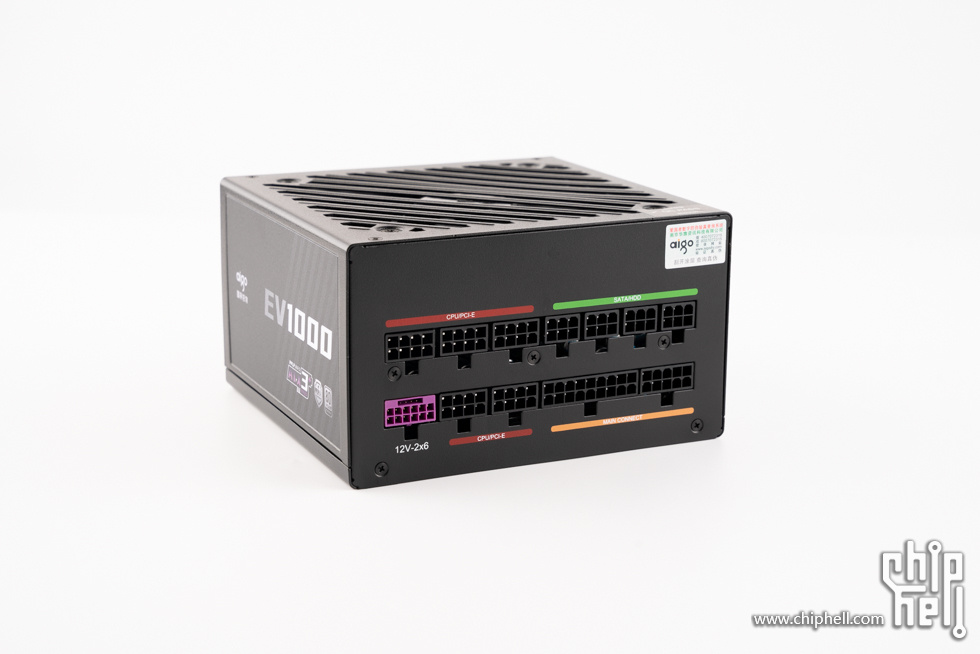

全模组接口部分，电源模组口采用了不同颜色的丝印，对应模组线接口也采用了相应的颜色，以颜色区分接插口，简单明了，装完后看不到色块，比其他颜色识别方式整体美观度更好。PCIE5.1接口使用单独紫色区分。


爱国者 扶摇 千里 贰号 黑色 机箱，中塔规格，尺寸为470 × 240 × 513 mm，机箱采用了模块化快拆设计，装机方便，使用了大面积的Mesh网板，具备不错的通风能力，硬件兼容方面，支持180mm的风冷散热器，机箱前部和顶部支持360水冷，显卡限长400mm，电源支持ATX规格，总体来说是一款硬件兼容性强，装机方便，通风性不错的机箱。

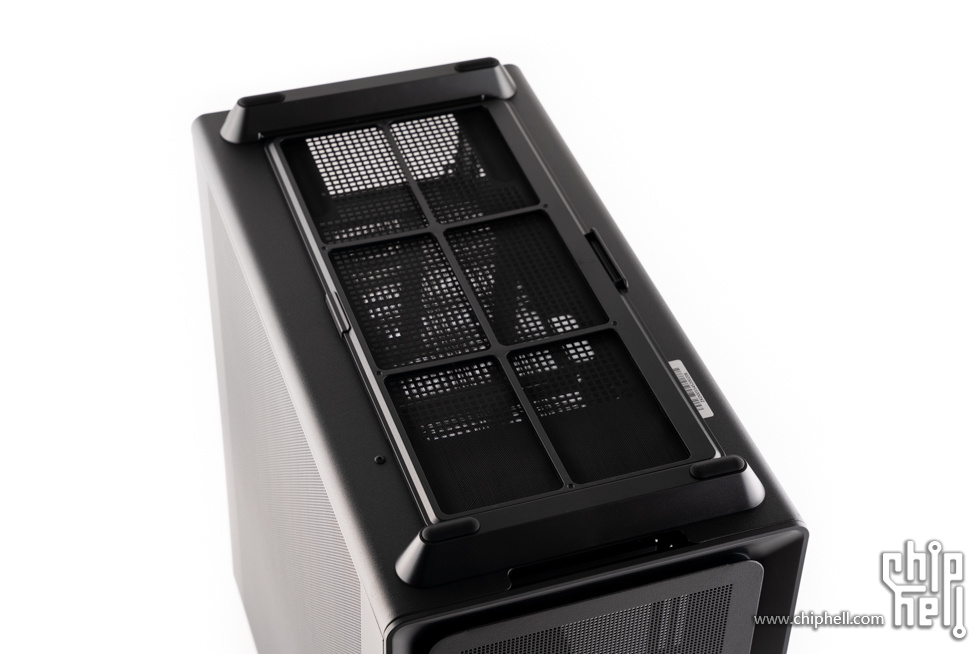

机箱顶部一览，采用Mesh开孔。

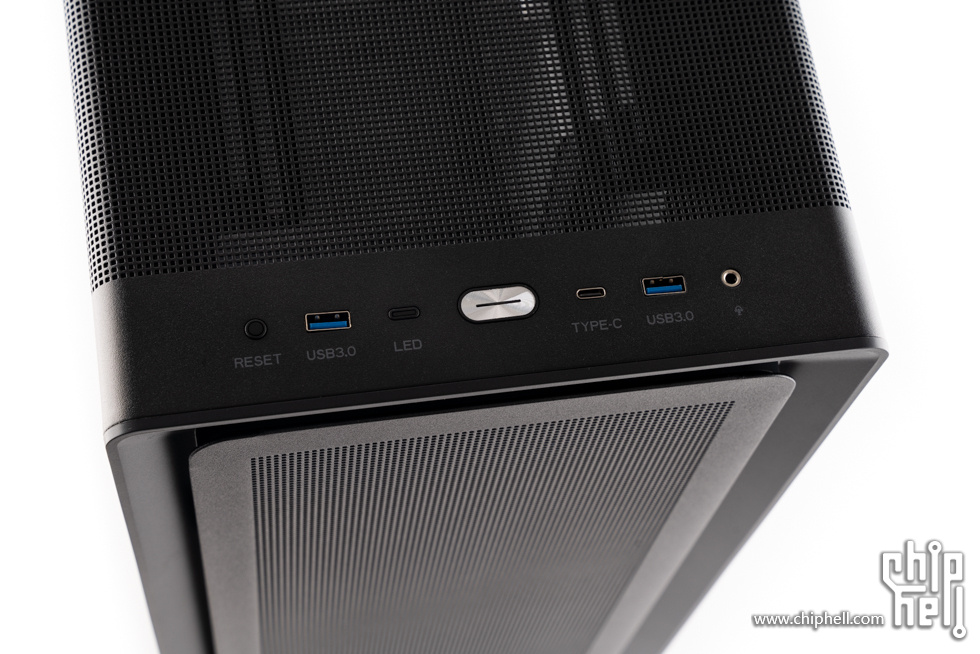

前置接口及按钮，从左至右依次是重启按钮、USB 3.0、电源指示灯、开机按钮、Type-C、USB 3.0、音频接口。

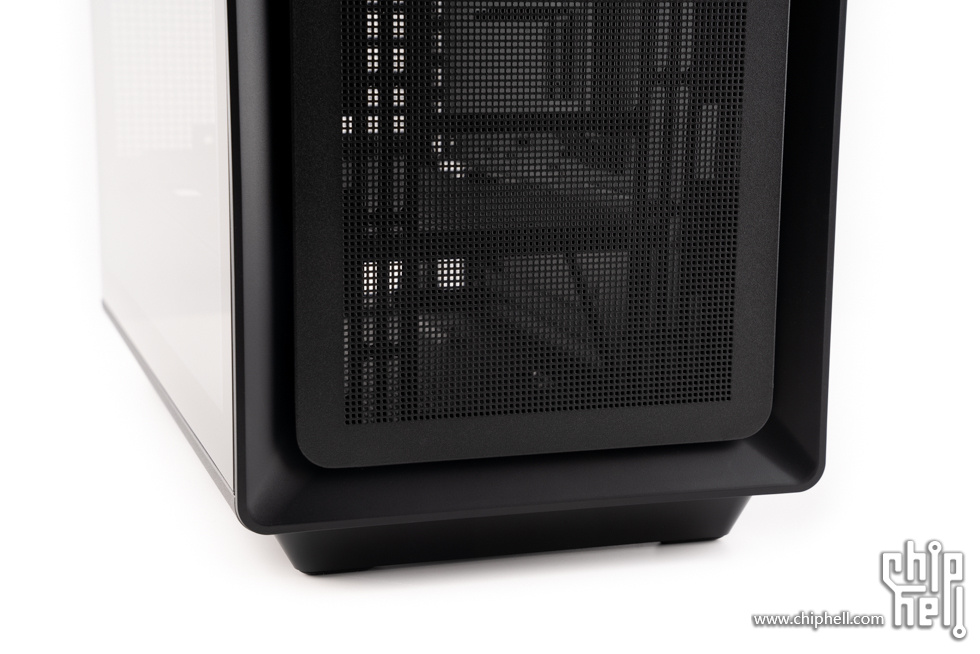

前面板细节。

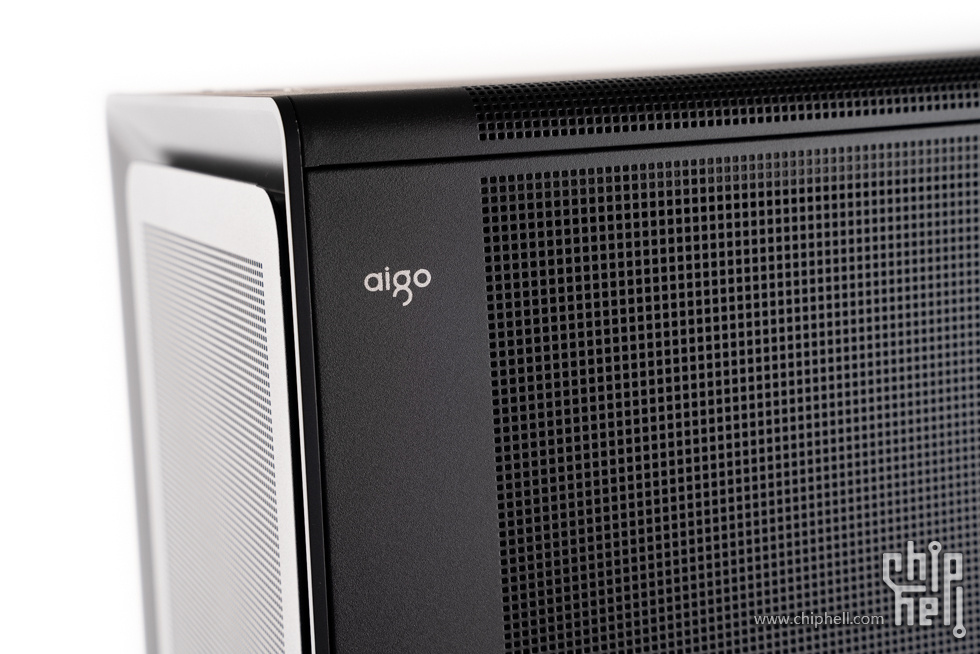

右侧板上的爱国者logo。


机箱底部一览。

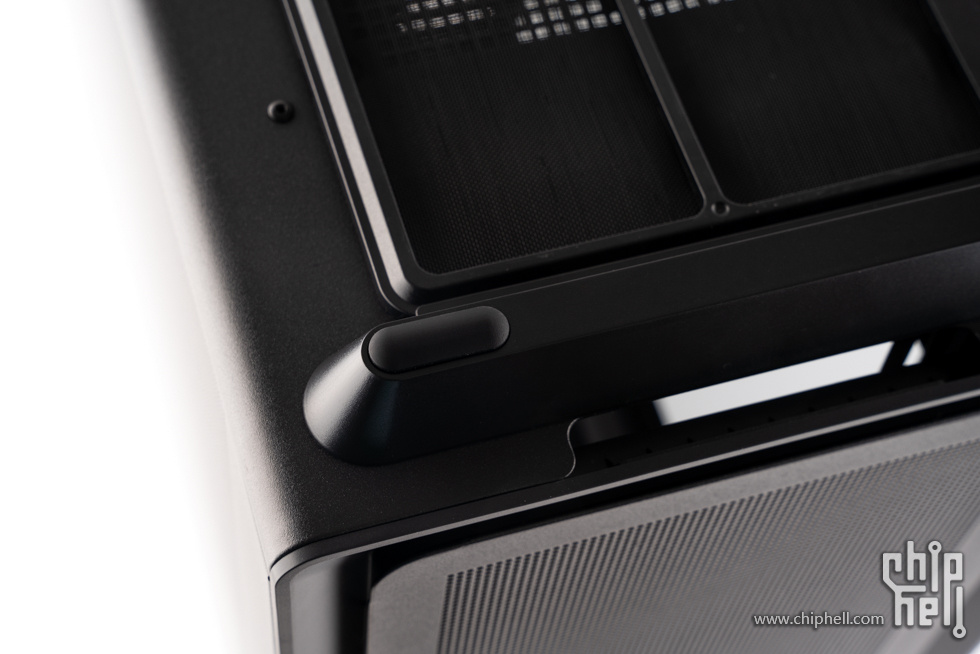

机箱脚垫。

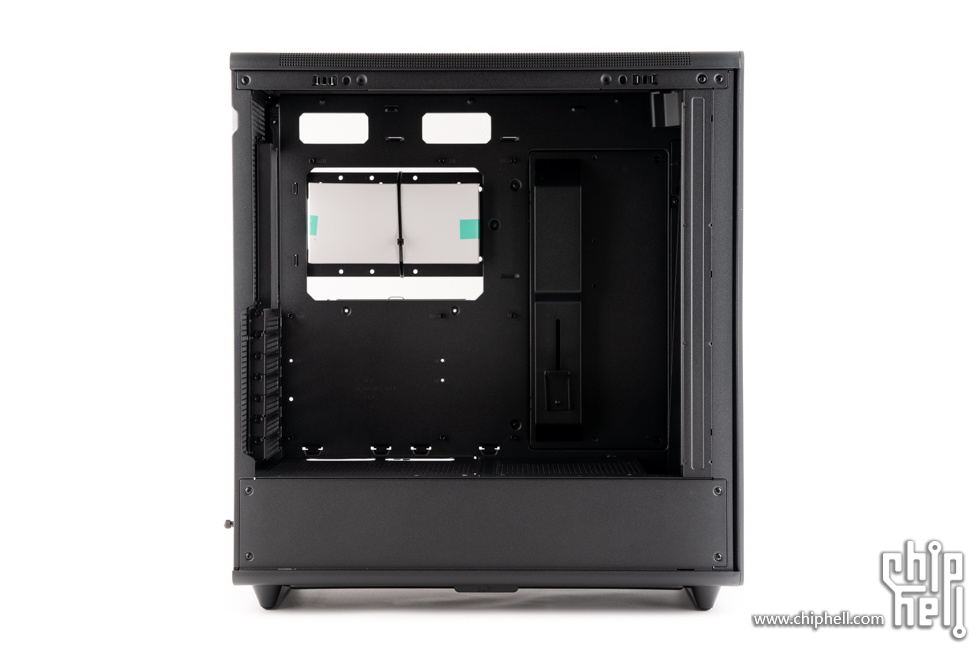

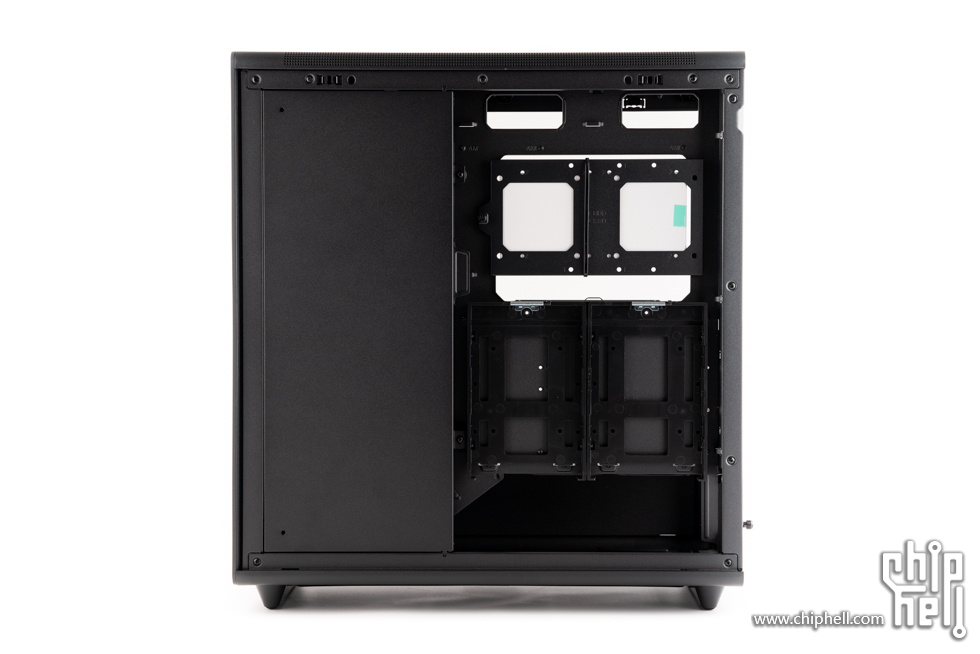

移除左右侧板后，机箱内部展示。

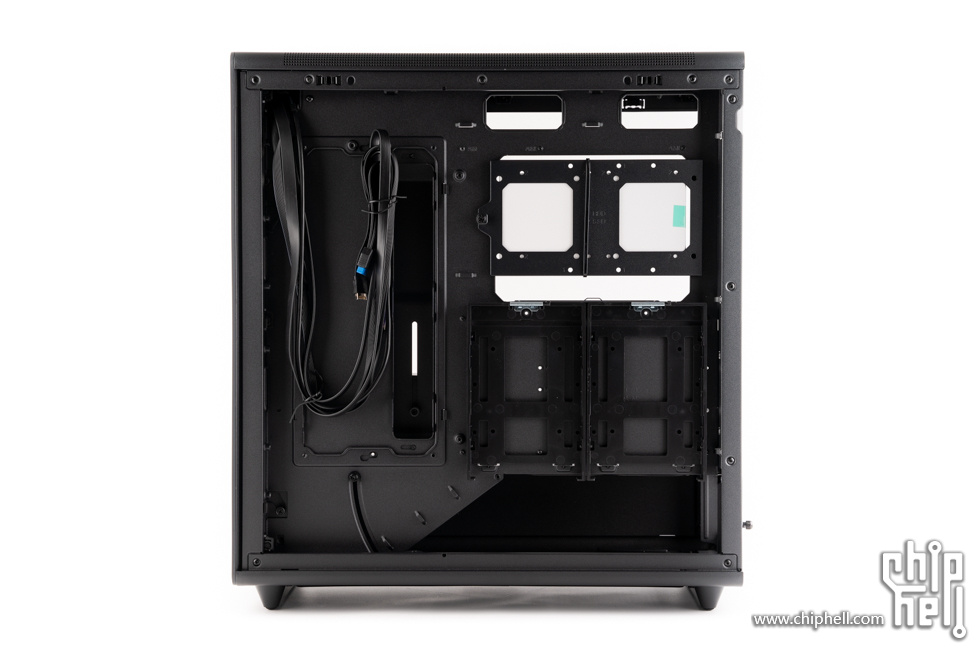

标配遮线盖，提供充足的背线空间。




性能测试

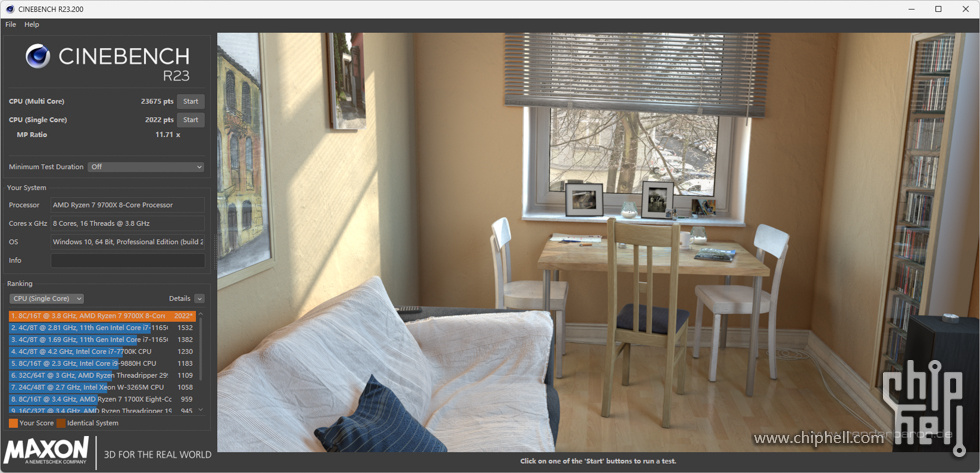

Cinebench R23 测试结果，CPU多核为23675 pts。


Cinebench R23 测试结果，CPU单核为2022 pts。

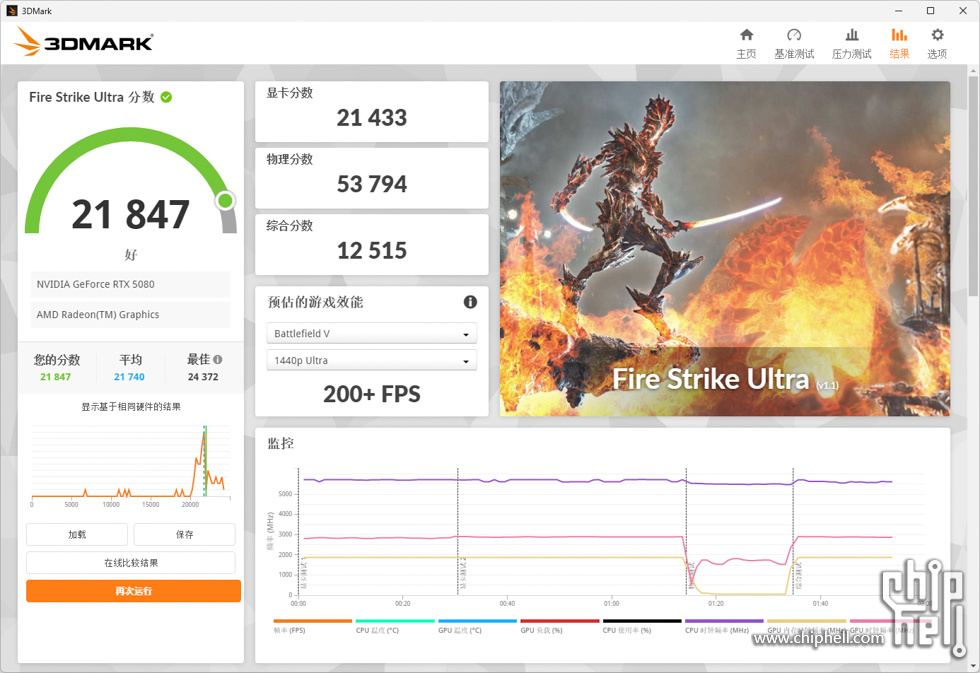

3DMark Fire Strike Ultra 得分21847，显卡得分21433。

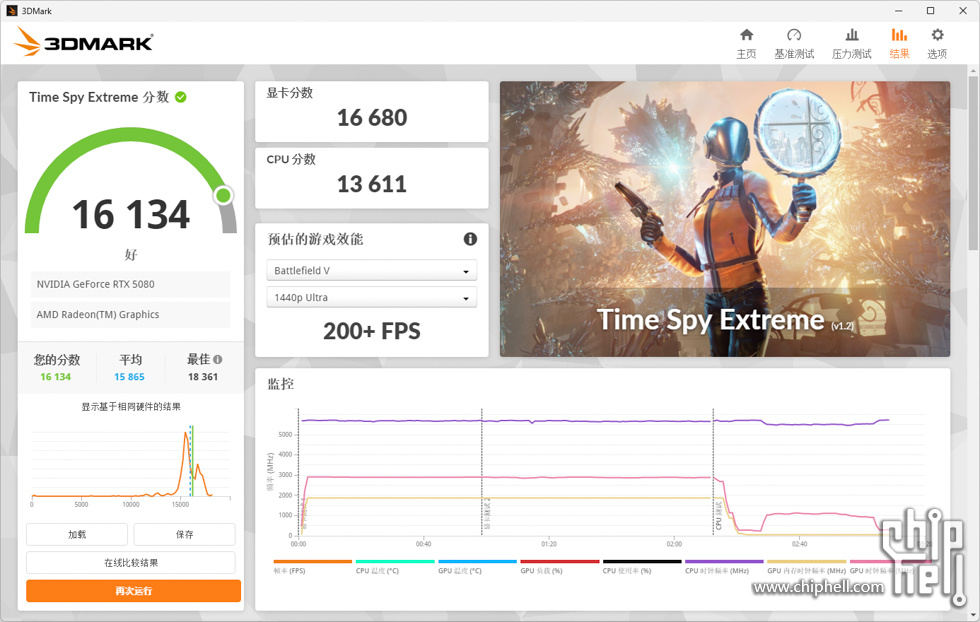

3DMark Time Spy Extreme 得分16134，显卡得分16680。

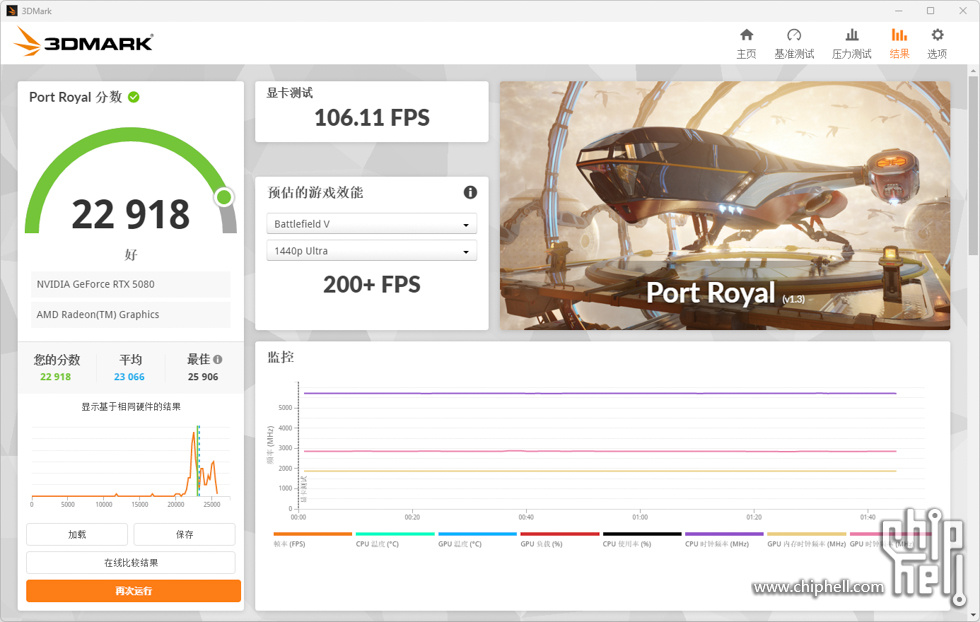

3DMark Port Royal 得分为22918。

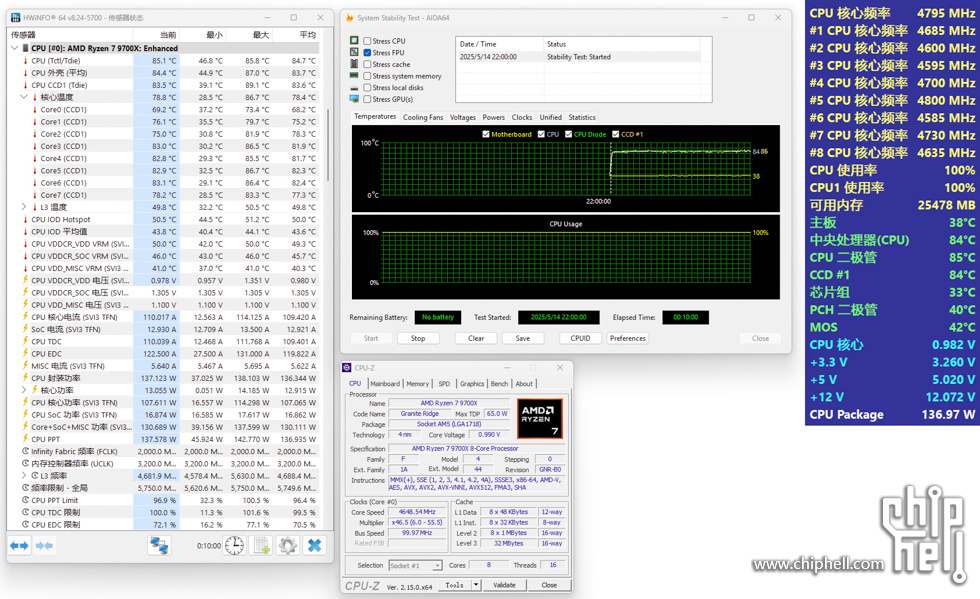

AIDA64 FPU 拷机测试，R7 9700X 4.65GHz，测试10分钟，
CPU核心平均温度：68.2℃ 75.2℃ 78.3℃ 81.9℃ 81.7℃ 82.3℃ 82.4℃ 77.3℃。

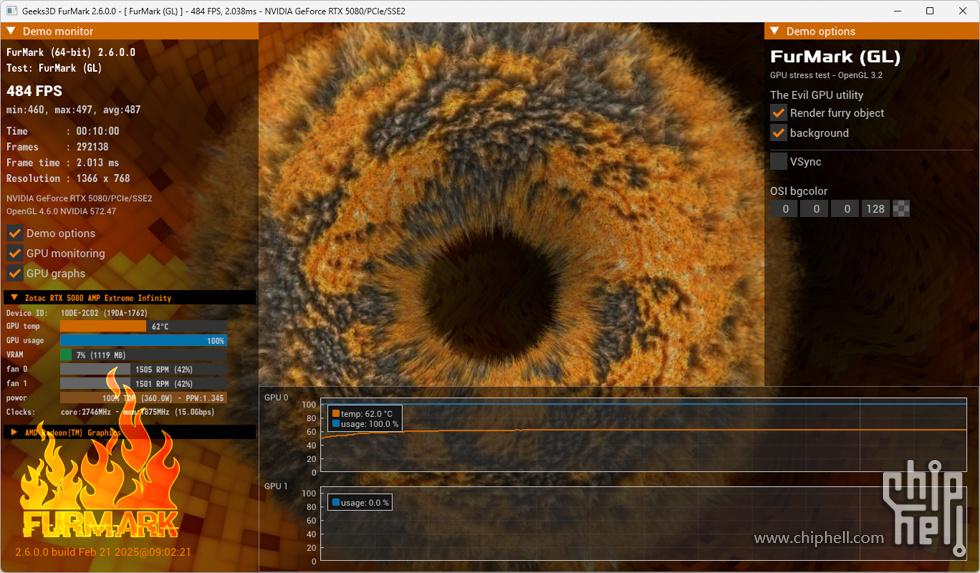

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为62℃。


完。
